Провод ШВВП/ПБГВВ: маркировка, конструкция, важнейшие характеристики

Провод ШВВП/ПБГВВ: маркировка, конструкция, важнейшие характеристики. .

Силовой провод бытового и промышленного назначения, такой как кабель силовой ВВГНГ , ШВВП и ПБГВВ, используется для подключения новых приборов или изготовления удлинителей, сетевых фильтров. Из модификации ШВВП производят шнуры для большинства видов домашней техники.

Провод ПБГВВ предназначен для монтажа осветительных сетей с номинальным напряжением до 250 Вольт, а также присоединения слаботочной техники, аппаратуры связи к электролинии. Изделия можно применять в помещениях, в том числе при прокладке на конструкциях из древесины.

Провод ШВВП/ПБГВВ: типовая конструкция, особенности производства

Прежде чем купить силовой провод для бытовых нужд, стоит изучить возможности моделей. Конструкция проводов ШВВП и ПБГВВ практически идентична, поэтому далее рассмотрим её как типовую для обеих модификаций.

Силовой провод ШВВП/ПБГВВ состоит из следующих элементов:

• нескольких токоведущих жил;
• изоляции каждой жилы;
• внешнего защитного покрова из ПВХ.

Жилы располагаются параллельно друг другу. Цвет изоляции указывает на предназначение:

• синий — нулевой ввод;
• жёлто-зелёный — заземление;
• красный — фаза.

В двухжильных силовых медных проводах заземляющий проводник часто отсутствует.

ШВВП отличается от ПБГВВ непревзойдённой гибкостью: минимальный радиус изгиба — 5 наружных диаметров. Оба провода имеют плоское сечение. В процессе изготовления производители стараются обеспечить устойчивость изделия к нагрузке на излом и закладывают 30 тысяч циклов сгибания, разгибания. При эксплуатации в обычном режиме срок службы составляет до 10 лет, в интенсивном — до 2.

Провод ШВВП/ПБГВВ выдерживает нагрузку на растяжение до 9,8 Ньютонов без видимых повреждений. Оболочка немного удлиняется, сохраняя целостность.

Перед выпуском партии с завода она проходит тест на жаропрочность: продукция помещается в камеру с температурой воздуха 90°С и находится там 90 часов. После полного остывания изделия снова проверяют на наличие повреждений.

Лабораторное испытание на восприимчивость к низким температурам проводится намного жестче: охлаждённый провод протягивают через специальный ролик, затем проверяется на прочность ударной нагрузкой.

Независимо от места расположения и условий эксплуатации температура токоведущей жилы в рабочем состоянии не должна превышать 70°С.

Маркировка и технические характеристики

Аббревиатуры в маркировке кабельной продукции дают понятие о конструктивных особенностях, дополнительных элементах и свойствах.

«ПБГВВ» расшифровывается следующим образом:

· «ПБ» — бытовой провод. Предполагается, что изделие может использоваться также и в промышленной сфере. Материал изготовления токоведущей жилы — медь. Если проводники выполнены алюминия, то в буквенном коде должна быть «А».

· «Г» — гибкий. Продукция выдерживает нагрузки на изгиб без повреждений.

· «В» — токоведущие жилы имеют изоляцию из поливинилхлоридного пластиката.

· «В» — внешний защитный покров произведён из того же ПВХ.

Аббревиатура «ШВВП» имеет другое значение:

· «Ш» — шнур;

· «В» — оболочки жил изготовлены из поливинилхлорида;

· «В» — наружная изоляция – ПВХ;

· «П» — плоская конфигурация профиля.

Расшифровка модификации ШВВП даёт понять, что перед нами соединительный шнур. Потребители часто называют такие изделия проводами, но это, строго говоря, неправильно.

Технические параметры

Кратко об основных особенностях и характеристиках кабельной продукции ШВВП/ ПБГВВ:

• количество параллельно уложенных жил — 2 или 3;
• изоляционные оболочки выполнены из поливинилхлоридного пластиката;
• жилы состоят из нескольких проволок, монолитные элементы не применяются;
• напряжение: для ШВВП — до 250 Вольт, для ПБГВВ — 380 Вольт;
• диапазон рабочих температур от –40 до +50°С;
• номинальное значение тока рассчитывается индивидуально для каждого изделия, в зависимости от количества жил и площади их сечения;
• строительная длина провода — не менее 100 метров;
• площадь сечения медных жил — от 1 до 6 мм2;
• диаметр — от 3,4×5,4 до 3,8×8,7 мм;
• масса — от 26 до 42 кг/км.

По нормам ГОСТа токопроводящие жилы из меди должны соответствовать первому классу.

Сфера применения силового провода и популярные производители

Провод ШВВП подходит как для домашнего, так и для уличного использования. Поскольку наибольшее сечение не превышает 2,5 кв. мм, продукцию не применяют для коммутации высокомощной техники. К такой относятся обогреватели, радиаторы, электростанки, тепловые пушки, термопоты и чайники с большим резервуаром.

ШВВП и ПБГВВ широко применяются в следующих областях:

• монтаж осветительных систем;
• подключение бытовых приборов низкой и средней мощности;
• производство удлинителей, сетевых фильтров, переносок;
• подсоединение акустических систем.

Важно иметь в виду, что база из ШВВП не подходит для создания удлинителя с большим количеством мест. Мощность всех подключенных приборов суммируется и наверняка превысит допустимое значение нагрузки, что приведёт к перегреву.

В этом случае целесообразно использовать силовой провод ПБГВВ.

Популярные российские производители проводов ПБГВВ, ШВВП — Rexant («Рексант»), «ККЗ», «Брянск-Кабель», «Конкорд».

На правах рекламы

расшифровка аббревиатуры, конструкция и характеристики

Провод ШВВП на данный момент популярен повсюду. Его довольно часто применяют в домашних условиях. Этот шнур очень качественный и одновременно недорогой, но из-за небольшого сечения жил основном его используют для подключения приборов слабой мощности или в качестве бытовых удлинителей.

• Расшифровка аббревиатуры и конструкция шнура
• Характеристики кабеля
• Механические особенности
• Область применения

Расшифровка аббревиатуры и конструкция шнура

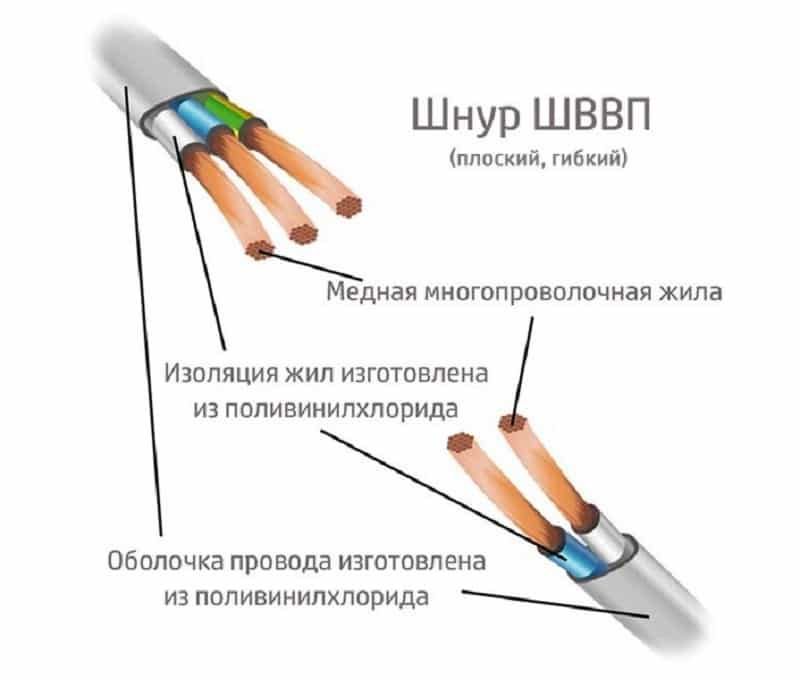

Расшифровка провода ШВВП обозначает, что это плоский шнур с поливинилхлоридной оболочкой жил. По буквам расшифровывается так:

1. Ш — обозначает «шнур».
2. В — это значит, что внутренняя оболочка жил выполнена из поливинилхлорида.
3. В — внешняя изоляция шнура из поливинилхлорида.
4. П — значит, что кабель плоский.

Чтобы легче было разбираться в ассортименте проводников, стоит научиться ориентироваться в их аббревиатурах. На рынке представлено большое количество разнообразных проводов, поэтому такой навык всегда пригодится.

По конструктивным особенностям шнур ШВВП можно разделить на несколько элементов:

1. Многопроволочные жилы, заизолированные отдельно.
2. Круглое сечение жил.
3. Общая внешняя изоляция.

Жилы всегда располагаются параллельно по отношению друг к другу. Синий цвет обозначает ноль, а коричневый — фазу. Трехжильный кабель имеет заземление (жёлто-синий цвет).

Характеристики кабеля

Производитель предоставляет множество информации касательно характеристик кабеля. Стоит выделить основные:

1. Подходит для напряжения в 220 и 380 Вт.
2. Частота тока должна быть 50 Герц.
3. Выдерживает напряжение в 2000 Вт в течение пятнадцати минут.
4. Диапазон сечения — 0,35−2,5 мм.
5. Эксплуатировать кабель можно до 15 лет.
6. Гарантийный срок — 2 года.
7. Сопротивление кабеля ШВВП — 0,28 Ом на метр.
8. Рабочая температура — от -50 до +50 градусов.
9. Монтаж шнура можно производить при температуре от -13 до +35 градусов.
10. Средний вес кабеля на один метр составляет от 26 до 49 г.

Эти характеристики дают понимание, где и при каких условиях можно эксплуатировать провод. Они позволяют рассчитать максимальную нагрузку, что очень важно для соблюдения техники безопасности.

Механические особенности

Важно учитывать механические характеристики кабеля при его монтаже и эксплуатации. Высокие показатели обеспечили шнурам такого типа большую популярность среди потребителей.

Основные особенности:

1. Главным преимуществом этого провода является его гибкость. Радиус изгиба довольно мал — около пяти диаметров шнура. Кабель плоский, поэтому диаметр определяется по наименьшему значению.
2. Технология производства предусматривает, что провод будет много раз сгибаться, поэтому кабель устойчив к механическим нагрузкам.
3. Провода ШВВП проходят цикл испытаний на растяжение.
4. Производство предусматривает устойчивость материала к высоким температурам. Кабель четыре дня держат в камере, где температура составляет 80 градусов. После проводится осмотр на наличие повреждений.
5. Испытания кабеля на устойчивость к отрицательным температурам проводится более тщательно. Замороженный провод пропускают через ролик, изгибая шнур. Затем кабель подвергается проверке на ударопрочность.

Вообще, нужно придерживаться номинальных показателей при эксплуатации кабеля. Только в редких случаях можно выходить за рамки (если это крайне необходимо). Температура самого провода не должна быть выше 70 градусов.

Область применения

Толщина жил провода ШВВП чаще всего меньше 2,5 миллиметров. Это значит, что приборы, имеющие высокую мощность, подключать к электросети через эти шнуры крайне нежелательно. Такой провод используется для подключения устройств слабой и средней мощности (1−2 кВт). Наиболее распространённые размеры шнура ШВВП, которые применяются для бытовых нужд —2 х ½ мм и 3 х ¾ мм.

Основные направления использования шнура ШВВП:

1. Подключение к электропитанию приборов, мощность которых не превышает 2 кВт (электрочайник, радиоприёмник, кухонный комбайн, настольная лампа и др.). Также можно использовать провод в качестве удлинителя, но лучше применять для этого другой вариант — соединительный провод ПВС.
2. Провод используется для монтажа внутреннего и внешнего освещения. Шнуром ШВВП можно подсоединять светодиоды к блокам питания.

Но этот кабель подходит далеко не в каждой ситуации. Причиной является небольшая площадь сечения жил. Использовать такой шнур в качестве проводки крайне не рекомендуется, так как он может не выдержать всей нагрузки. Его можно применять только для монтажа освещения.

Шнур ШВВП — это довольно качественный и недорогой вариант для создания временных или маломощных точек подключения к электросети. Но для стационарных электрических установок с высокой мощностью этот провод не подходит, так как он может перегреться и привести к пожару.

Виды кабелей и проводов и их назначение: описание, маркировка и классификация

Существующие разновидности кабелей и проводов в большинстве своем исчисляются трехзначными числами. Поэтому описать весь ассортимент в одной статье не представляется возможным.

При этом не обязательно расписывать все виды кабелей и проводов и их назначение. Достаточно иметь представление о стандартах маркировки и уметь извлекать из характеристик необходимую информацию, чтобы выбрать из многообразия кабельной продукции подходящий по назначению вариант.

Рассмотрим основные моменты, как научиться различать электрические провода среди множества подобных изделий, а также приведем описания наиболее популярных проводов и кабелей.

Содержание статьи:

• Конструкционная основа кабельной продукции
• Изоляционная составляющая проводов и кабеля
• Характеристики и проводка кабеля
• Основные виды электрических проводов
  • Тип №1 — провод ПБПП (плоский форма)
  • Тип №2 — ПБПГ модификация
  • Тип №3 — АПУНП алюминиевый сердечник
  • Тип №4 — двух-трехжильный ППВ
  • Тип №5 — разновидность под маркой АППВ
  • Тип №6 — ПВХ алюминиевый с ПВХ изоляцией
  • Тип №7 — исполнение ПВ1 — ПВ5
  • Тип №8 — Кабель соединительный ПВХ с ПВХ изоляцией
  • Тип №9 — Шнур ШВВП плоский в ПВХ оболочке
• Разновидности электрических кабелей
  • Исполнение под маркой ВВГ
  • Кабель силовой типа КГ
  • Кабель бронированный ВББШВ
• Выводы и полезное видео по теме

Конструктивная основа кабельного изделия

Эксплуатационные характеристики кабеля или провода электрические определяют технические и эксплуатационные характеристики изделия. Собственно исполнение кабельных или проводных изделий в большинстве конструктивных вариаций представляет собой достаточно простой технологический прием.

Классическое исполнение:

1. Изоляция кабеля.
2. Изоляция жил.
3. Металлический сердечник сплошной/в связке.

Металлический сердечник представляет собой основу кабеля/провода, по которой протекает электрический ток. Основной характеристикой в ​​данном случае является вместимость, определяемая поперечным сечением. На этот параметр влияет конструкция – сплошная или балочная.

Такое свойство, как гибкость, также зависит от структуры. Многожильные (жгуты) проводники характеризуются лучшими свойствами по «мягкости» на изгиб, чем одножильные проводники.

Конструктивное исполнение токоведущей части традиционно представляют как «сборное» или «сплошное» (монолитное). Это важно, например, в отношении свойств гибкости. На рисунке показан провод многожильного/пучкового типа

Жилы кабелей и проводов в электротехнической практике, как правило, имеют цилиндрическую форму. При этом редко, но встречаются несколько видоизмененных форм: квадратная, овальная.

Основным материалом для изготовления токопроводящих металлических жил являются медь и алюминий. Однако электротехническая практика не исключает проводников, в структуре которых есть стальные жилы, например, «полевой» провод.

Если один электрический провод традиционно строится на одной токопроводящей жиле, то кабель представляет собой изделие, в котором сосредоточено несколько таких жил.

Изоляционная составляющая проводов и кабелей

Неотъемлемой частью кабельно-проводниковой продукции является изоляция металлического токоведущего основания. Назначение изоляции вполне понятно — обеспечение изолированного состояния каждой токоведущей жилы, предотвращение эффекта короткого замыкания.

Материалом изоляции в большинстве случаев является поливинилхлорид, показавший на практике вполне приемлемые качества при строительстве широко распространенных электрических сетей

В зависимости от назначения кабельной (проводной) продукции изоляционная часть может иметь различное исполнение.

Материал диэлектрика может быть:

• керамика;
• стекло;
• поливинилхлорид;
• целлулоид;
• полимеры и другие

Помимо защиты чисто электрического плана, изоляционный материал обеспечивает также механическую защиту, предохраняет электрический провод (кабель) от влаги и других разрушающих факторов.

Также существует специальная изоляционная конструкция, наносимая на электрические провода и кабели, придающая изделиям «защитные» или «антихимические» свойства.

Специальное исполнение — «бронированный», надежно защищает внутреннюю конструкцию, препятствует проникновению влаги, выполняет роль буфера от механических перегрузок

Характеристики и проводка кабеля

Часто в непрофессиональной практике термин «кабель» приравнивается к любому тип электрического провода. При этом понятия «кабель» и «провод» должны быть разделены. И, прежде всего, разделение предусматривает коэффициент мощности передачи.

Кабель — изделие, конструкция которого объединяет не менее трех жил в изоляции, дополнительно защищенных внутри оболочки специальным материалом — пергаментом, резиной, свинцом и т.п.

Провод — изделие, состоящее из одной, не более , пять проводников (шнуров), в последнем случае объединенных общим кожухом.

Классическая структура силового кабеля: 5 — оболочка в сборе защитная; 4 — броневой слой; 3 — общая оболочка токонесущих металлических жил; 2 — изоляция проводников непосредственно; 1 — металлический проводник

Кабели в первую очередь используются в промышленных целях. Провода активно используются в быту, а также в других сферах.

Отдельно выделить оголенные провода, не имеющие изоляции. Основное применение таких изделий – обустройство централизованных линий электропередач.

Основные виды электрических проводов

Провода электрических сетей классифицируют по мощности нагрузки и условиям применения. Для быта характерны следующие типы проводов: ПБПП, ПБППг, АПУНП, ППВ, АППВ, АПВ, ПВ1 — ПВ3, ПВС, ШВВП.

Тип №1 — Провод ПБПП (плоская форма)

Изделие с изоляционной оболочкой из поливинилхлорида, под которой скрыта сплошная литая медная жила. Этот электротехнический материал изготавливается с проводниками сечением 1,5 — 6,0 мм ² .

Исполнение плоской формы является достаточно удобной формой электрического проводника для использования в бытовом строительстве линий электропередач. Благодаря медной токоведущей части допустимо подключение мощной нагрузки

Допускается применение провода ПБПП в условиях температуры окружающей среды от -15°С до +50°С. Провод предназначен для монтажа сетей напряжением не выше 250 В. Традиционным применением ПБПП является монтаж розеточных линий бытового сектора. Такой провод часто используется для .

Тип №2 — модификация ПБПГ

Фактически изделие представлено в том же исполнении, что описано для ПБПП, за исключением одного нюанса, обозначенного буквой «г» стандартной маркировки.

Этот нюанс заключается в более выраженных свойствах гибкости. В свою очередь, улучшенные свойства гибкости формируются структурой сердечника этой марки проволоки, которая является «пучковой», а не сплошной.

Модифицированный вариант в двухпроводном исполнении, где использована конструкция токоведущей части «балка». Этот вариант также популярен в домашнем хозяйстве.

Тип №3 — АПУНП с алюминиевой жилой

На наличие алюминиевой жилы под изоляцией указывает непосредственно маркировка изделия — первый символ «А». Такое изделие выпускается в диапазоне сечений жил 2,5-6,0 мм ² .

Провод электрический алюминиевый самого простого исполнения из всех существующих вариантов. Отличается низкой ценой на рынке, но при этом обладает невысоким качеством

Такой проводник не рекомендуется использовать профессиональным электрикам. Единственным преимуществом этого бренда является его низкая стоимость. Однако для сооружения временных малонагруженных цепей вполне приемлемо к использованию.

Тип № 4 — двух-трехжильный ППВ

Изделие представляет собой двух-трехжильное исполнение, где токоведущие жилы помещены под изоляцией из ПВХ и удерживаются рядом друг с другом с помощью изолирующей перемычки на основе тот же поливинилхлорид.

На первый взгляд этот тип провода напоминает склеенную пару. Однако соединение пары поддерживается перемычкой из ПВХ, идущей по всей длине в месте контакта с изоляцией

Жилы жилы (медные) могут иметь сечение в пределах 0,75-6,0 мм.

Согласно техническим характеристикам работоспособность сохраняется на частотах до 400 Гц при напряжении до 450 В. Температурный предел -50/+70°С.

Тип № 5 — разновидность под маркой АППВ

Фактически тот же тип исполнения, который демонстрирует марка ППВ, за исключением наличия алюминиевых жил вместо медных. Изготавливается в разных сечениях, начиная с 2,5 мм ² .

Практически полный аналог ППВ, если не учитывать материал живой части. В данной модификации используются алюминиевые провода, что удешевляет изделие, но несколько снижает характеристики

Данный вид электропровода широко применяется в самых разных случаях монтажа. Разрешено использовать APPV для устройства.

Тип №6 — ПВХ алюминиевый с ПВХ изоляцией

Изготавливается в двух вариантах конфигурации жил — цельнолитые одинарные или пучковые (многожильные).

При этом одножильное исполнение представлено изделиями, где диапазон сечений составляет 2,5-16 мм ² , а многожильное исполнение доступно в диапазоне 25-95 мм ² .

Разновидность алюминиевых «жгутов» — еще один вид из всего многообразия электрических проводов, который достаточно часто используется в практике строительства линий электропередач

Это одна из тех модификаций, которые можно использовать в условиях повышенной влажности. Поддерживается широкий диапазон температур — от -50°С до +70°С.

Тип №7 — модификация ПВ1 — ПВ5

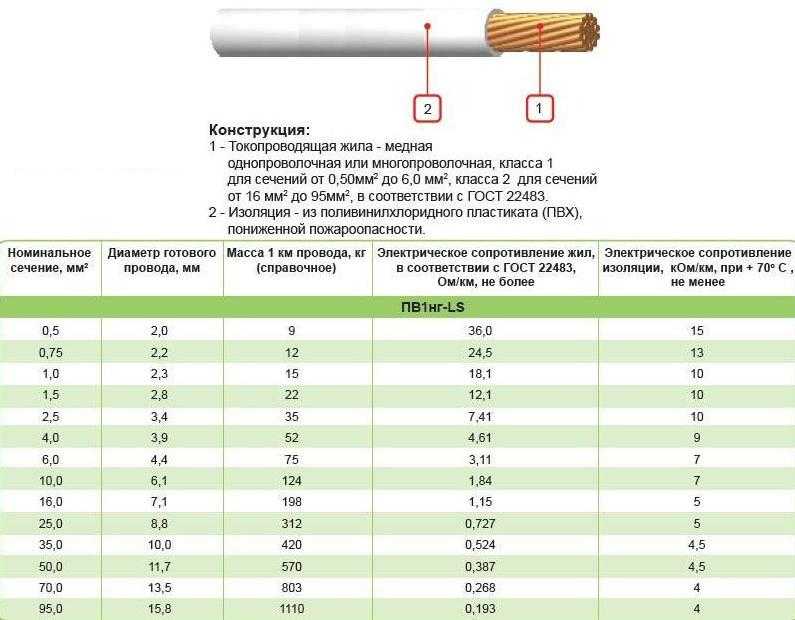

По сути аналог рекуперации, но выпускается исключительно с медными жилами. Отличие индексов 1 и 5 в том, что первый вариант – это цельнолитое изделие, а второй вариант, соответственно, многоядерный.

Можно сказать — конструкция АПВ есть, но жилы исключительно медные. Во всем остальном разница практически не заметна. Конкретный вид, используемый для конкретных схемных решений

Эта разновидность часто используется при сборке схем шкафов управления. Поставляется с .

Тип № 8 — Соединительный кабель из ПВХ с изоляцией из ПВХ

Вид проводника, представляющий конфигурацию электрического шнура. Изготавливается с количеством жил 2-5 в диапазоне сечений 0,75 — 16 мм. Структура проводов многопроволочная (лучевая).

Конструктивный вариант «шнура» для бытовой электрики. Действительно, этот «шнур» часто используют для подключения относительно мощных бытовых приборов. Представляет собой удобный вариант подключения за счет разделения цветов

Предназначены для работы в сетях напряжением до 380 В частотой 50 Гц.

Особенностью исполнения из ПВС является высокая степень гибкости. Однако температурный режим несколько ограничен — от -25°С до +40°С.

Тип №9 — Плоский шнур ШВВП в ПВХ оболочке

Еще одна разновидность в «кордовом» исполнении. Поддерживается изменение количества проводов, соединяемых оболочкой из ПВХ, в количестве двух или трех.

Плоский двухжильный «шнур» — пара жил, заключенных в поливинилхлоридную оболочку. Также существует конфигурация с тремя проводниками и многожильной структурой токоведущей части

Основное применение — бытовая сфера, наружная проводка. Рабочее напряжение до 380 В, конструкция сердечника – балка, максимальное сечение 0,75 мм ² .

Разновидности кабелей электрических

Если рассматривать исключительно кабели для силовых электрических цепей, то основными силовыми кабелями являются следующие:

• ВВГ;
• кг;
• ВББШв.

Конечно, это далеко не полный перечень всей существующей кабельной продукции. Тем не менее, на примере технических характеристик можно составить общее представление о кабеле электротехнического назначения.

Исполнение под маркой ВВГ

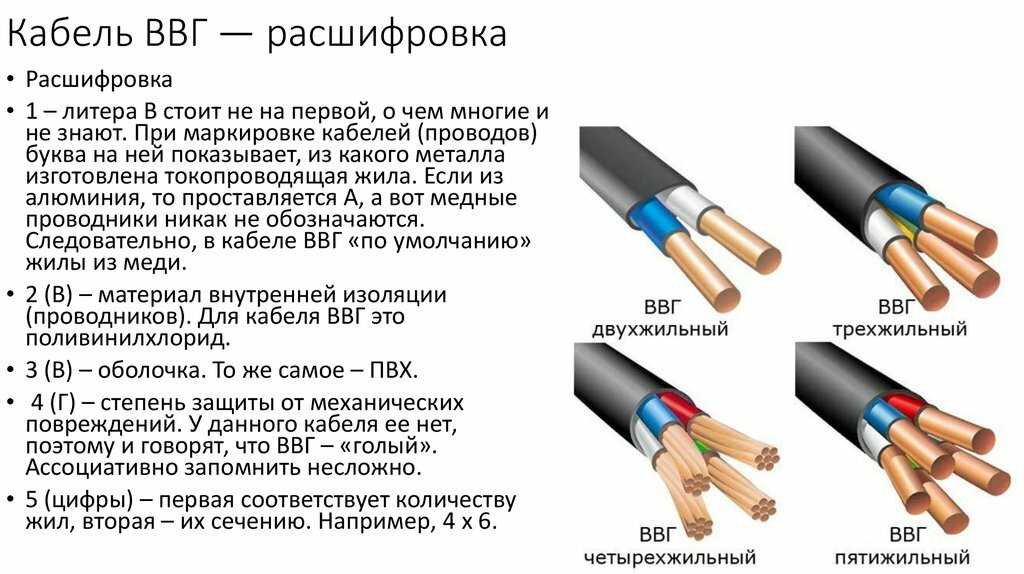

Широко распространенная, популярная и надежная марка. Кабель ВВГ предназначен для передачи тока напряжением 600 — 1000 вольт (максимально 3000 В).

Изделие изготавливается в двух вариантах, с токоведущими жилами сплошной конструкции или балочной конструкции.

Изделие из категории электрических кабелей, отмеченное как популярное и часто выбираемое в качестве материала для строительства линий электропередач

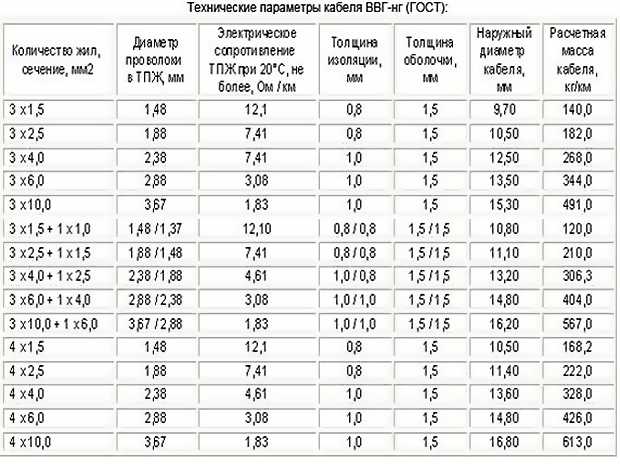

Согласно спецификации изделия сечение жилы составляет от 1,5 до 50 мм. Поливинилхлоридная изоляция позволяет использовать кабель при температуре -40…+50°С.

Существует несколько модификаций данного вида кабельной продукции:

• АВВГ
• ВВГнг
• ВВГп
• ВВГз

Модификации отличаются несколько иным исполнением изоляции, жил вместо медных, применением медных жил. форма кабеля.

Кабель силовой типа КГ

Конструкция еще одного популярного кабеля, отличающегося высокой степенью гибкости, благодаря использованию пучковой структуры токонесущих жил.

Исполнение кабеля силового гибкого марки КГ на четыре рабочие токонесущие жилы. Изделие отличается высоким качеством изоляции, демонстрирует хорошие технические характеристики.

Исполнение данного типа предусматривает наличие внутри оболочки до шести токонесущих жил. Диапазон рабочих температур -60…+50°С. В основном для подключения силового оборудования используется тип КГ.

Трос бронированный ВББШВ

Пример оформления специальной кабельной продукции по образу изделия под маркой ВББШВ. Токопроводящие элементы могут быть жгутами или сплошными проводниками. В первом случае диапазон сечений составляет 50-240 мм ² во второй 16-50 мм ² .

Изоляция кабеля представляет собой сложную структуру, включающую ленточную изоляцию, ленточный экран, стальную броню, битум и ПВХ.

Структура силового кабеля высокого напряжения и значительной мощности. Это один из тех вариантов кабельной продукции, использование которого гарантирует надежность цепи.

Существует несколько модификаций этого типа:

• ВБбШвнг — негорючая изоляция;
• ВББШВнг-ЛС — при горении не выделяет вредных веществ;
• АВББШВ — наличие алюминиевых жил.

Умение читать маркировку кабельной продукции пригодится при выборе продукции и разводке электрических сетей.

Буквенно-цифровая маркировка кабельной продукции: 1) буква 1 — жила металлическая; 2) буква 2 — пункт назначения; 3) буква 3 — изоляция; 4) буква 4 — особенности; 5) цифра 1 — количество жил; 6) цифра 2 — раздел; 7) цифра 3 — напряжение (номинальное) (+)

Особенности вида материала сердечника — Литера 1: «И» – алюминиевый сердечник. В любом другом случае медь жила.

Что касается назначения (Буква 2), то здесь расшифровка следующая:

• «М» — для установки;
• «П(У)» , MG — гибкий для крепления;
• «Ш» — установка; «ТО» — для контроля.

Обозначение изоляции (буква 3) и его расшифровка следующие:

• «В (ВР)» — ПВХ;
• «Д» — двойная обмотка;
• «Н (ХП)» — резина негорючая;
• «П» — полиэтилен;
• «Р» — каучук;
• «СО» — стеклопластик;
• «ТО» — нейлон;
• «Ш» — шелк полиамидный;
• «Э» — экранированный.

Признаки, о которых свидетельствует Литература 4, имеют собственную расшифровку:

• «Б» — бронированный;
• «Г» — гибкий;
• «К» — оплетка;
• «ОБ» — коса другая;
• «Т» — для прокладки труб.

Также классификация предусматривает использование строчных букв и букв, обозначаемых латинским алфавитом:

• «Нг» — негорючий
• «Н» — наполненный
• «1LS» 2 — без хим. разряд при сгорании,
• «HF» — дыма при горении нет.

Маркировка, как правило, наносится непосредственно на внешнюю оболочку и по всей длине изделия через равные промежутки.

Таблица условных обозначений наиболее используемых типов проводов и их соответствия стандартам. Определить марку всегда можно, просто прочитав прямо с оболочки товара (+)

На нашем сайте есть статьи по выбору кабельной продукции для обустройства электрических сетей в квартире и доме, рекомендуем к прочтению:

Выводы и полезное видео по теме

Видео ниже демонстрирует урок «начинающий электрик».

Показан достаточно полезный видеоматериал, который рекомендуется к просмотру в качестве приобретения обобщающих знаний по проводам и кабелям:

При наличии обширного ассортимента проводно-кабельной продукции потенциальный электрик получает множество вариантов для решения любых задач в области электрики.

Однако даже при таком многообразии выбрать нужный товар для конкретных целей достаточно сложно, если нет соответствующих знаний. Надеюсь, эта статья поможет вам сделать правильный выбор.

Есть чем дополнить или есть вопросы по выбору электрических кабелей и проводов? Вы можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом использования кабельной продукции. Контактная форма находится в нижнем блоке.

Расшифровка маркировки деталей SMD | Хакадей

• автор:
Крис Лотт

Вы, вероятно, сталкивались с этим раньше — у вас есть печатная плата, которая плохо документирована, и вы хотите узнать номер детали крошечного чипа SMD. Энтузиаст ретро-компьютеров [JohnK] недавно написал в Твиттере об одной такой базе данных, которую он недавно нашел, под названием The Ultimate SMD Marking Codes Database . Судя по Wayback Machine, этой базе данных всего пару лет, но она кажется довольно исчерпывающей, и на нее можно найти ссылки на многих форумах по электронике.

В отличие от своих более крупных братьев и сестер SMD, рассматриваемые чипы настолько малы, что на устройстве нет места для печати полного номера детали. Вместо этого стандартная практика заключается в том, что производители используют сокращенный код всего из нескольких символов. Эти коды уникальны только для каждой детали или упаковки и не обязательно уникальны для всей линейки продуктов. И то, что это стандартная практика, не означает, что сами коды маркировки соответствуют какому-либо стандарту. Эта кажущаяся мешаниной система прекрасно работает на этапах разработки, закупок и производства жизненного цикла продукта. Именно во время ремонта, переоборудования или просто взлома для забавы эти коды могут заставить вас почесать затылок.

Некоторые сайты, подобные тому, который нашел [JohnK], существуют уже много лет, и добавление еще одной базы данных в ваш набор инструментов — это хорошая идея. Но ни один из них никогда не будет исчерпывающим. Для этого есть веская причина — поддержание такой базы данных было бы геркулесовой задачей. Просто найти информацию о маркировке деталей для известного чипа может быть сложно. Некоторые производители четко указывают это в технических характеристиках, а некоторые отсылают вас к другой документации, которая может быть или не быть доступной. И некоторые производители просят вас связаться с ними для получения этой информации — видимо, потому, что время от времени она динамически меняется.

В качестве быстрого примера ловушек, возникающих при использовании этих баз данных обратного просмотра, рассмотрим две малогабаритные SMD-части из модуля Tiny FPGA, который стоит у меня на столе. Судя по базе данных, опубликованной [JohnK], WXS , скорее всего, представляет собой 3,2-вольтовый LDO от Richtek, номер детали RT9013-31GB. Но WXS также является кодом 3-контактного PNP-транзистора. Сами Richtek говорят, что RT9013 должен иметь маркировку WX= , но это основано на документе от 2009 года.. Richtek — одна из компаний, которая советует обращаться к ним за последними кодами маркировки, так что за последние десять лет ситуация могла измениться.

Другая микросхема с маркировкой 654 , скорее всего, представляет собой линейный стабилизатор напряжения, такой как Micrel MIC5365-1.2YCV5. Вот ситуация, предположительно случайная, когда несколько производителей используют один и тот же код для обозначения разных типов микросхем — что интересно, все они — цепи питания. За исключением части Micrel, все остальные генерируют 5,4 В постоянного тока. Для платы FPGA, которая, вероятно, использует 1,2 В, разумно исключить эти другие. Как видите, знание деталей упаковки и угадывание основной функции чипа может помочь сузить круг вопросов. Несмотря на то, что эти поиски несовершенны, поиск соответствия в базе данных и рассмотрение других вещей, которые вы знаете о чипе, обычно означает, что вы можете найти нужную информацию.

Будет ли в будущем у нас сканирующий ИИ, который автоматически создает и поддерживает такую ​​базу данных, даже звоня производителям для получения кодов, которые не публикуются в Интернете? Какой ваш любимый сайт для поиска этих кодов? Дайте нам знать в комментариях ниже.
