Скважина игла абиссинский колодец: Скважина игла: абиссинская, колодец, фильтр, бурение

абиссинский колодец, скважина игла — самостоятельно

Забиваем скважину бабкой

Обсадить колонну можно только до плывуна. Дальше придется забивать.

При ручном бурении весь грунт после плывуна надо пробивать, а после бурения механической бурильной установкой пробуренная скважина заполнена лишь мягким плывуном, поэтому во втором случае обсаживать будет значительно легче.

Для забивания лучше всего использовать бабку. Чтобы не замялась резьба на забиваемой трубе на нее накручивают ПОДБАБНИК.

Помните — ваша задача не забить максимально глубоко, а остановиться когда фильтр будет  в водоносном слое, т.е. не забить лишнего. Поэтому забивать надо постепенно. Сначала забьем на полную длину фильтра (1,2м) в первый плывун, проверим наличие воды ручным насосом. А потом (если в первом плывуне не оказалось достаточного водоносного слоя) — бьем дальше по полметра и каждые полметра проверяем наличие воды.

Как же проверить — попал фильтр в водоносный слой или нет? Для этого сначала заливаем воду в скважину и смотрим — если она уходит, то это хороший грунт, и теперь надо одеть ручной насос для проверки.

Проверка ручным насосом

В данном случае ручной насос — это своеобразный тестер на наличие водоноса. Накручиваем насос (с обратным клапаном), заливаем в него воду и начинаем качать.

Сначала будут выходить пузыри воздуха из скважины — это поднимается вода. Затем насос либо начинает  качать воду из грунта, либо нет. Если насос воду не качает, либо качает тяжело, с большой отдачей ручки, вода идет плевками — то это НЕ водоносный слой, а где то рядом. После этого бьем дальше. Если же после очередного забивания насос начал качать легко, без отдачи ручки, то это точное попадание — это водонос. После этого останавливаемся и дальше не бьём.

Даже первый плывун обязательно проверяем  ручным насосом! Ибо часто и в первом плывуне бывает водонос. В общем — если насос воду качает сводобно и легко — это точно водонос!

Прокачиваем воду ручным насосом. Это также полезно для скважины — так как очищается сетка на фильтре и фильтр начинает нормально работать.

На забитую трубу сверху накручиваем обратный клапан. Стрелка на клапане обязательно должна смотреть вверх! Обратный клапан  нужен для того, чтобы вода не падала вниз когда насос выключается. Во время работы центробежного насоса или ручного за счет вакуума вода поднимается вверх. Когда же насос выключается (или перестаете качать ручным) —  вода стремиться упасть вниз. Но обратный клапан не дает это сделать, и

После этого от обратного клапана подводим трубу к насосной станции (отверствие на всасывание) и всё!

АБИССИНСКИЙ КОЛОДЕЦ ГОТОВ!

Подводку удобнее всего делать из ПНД трубы и пластмассовых соединений.

Чтобы абиссинская скважина работала круглый год ее надо поместить в непромерзаемом помещении. Для этих целей подойдет либо приямок рядом с домом из нескольких бетонных колец либо забить ее можно в подвале дома. Если скважина сделана в приямке — то от него надо прокопать траншею  к дому на глубину 1,2-1,5м и провести водопровод.

В подвале или в котельной установить еще удобнее — и тепло и вода круглый год.

Бывают случаи когда высокий уровень грунтовых вод, тогда приямок и подвал невозможно выкопать. Но и тут есть выход. Вокруг ямы выкапывается яма, на скважину ставится адапрет (переходник) Если уровень грунтовых вод высокий, то можно выкопать яму вокруг скважины, поставить адаптер (переходник) от скважины, проложить траншею в дом, вдоль трубопровода проложить тепловой шнур и утеплить его. А уже в доме установить обратный клапан и насосную станцию.

К сожалению абиссинский колодец получается не везде. Не на всех грунтах. Для него требуется наличие в грунте на глубине от 5 до 15м водоносного песка с хорошим дебетом. Более подробно о том — как определить получиться  или нет скважина-игла читайте ЗДЕСЬ.

АКЦИЯ!!! — сделайте фотоотчет о бурении абиссинского колодца на нашем оборудовании и получите 1000р!

Фотоотчет должен быть красивый и подробный. Сначала вы должны купить у нас оборудование (доставка в любой регион РФ). Успешно сделать скважину, разместите фотоотчет на каком нибудь стороннем ресурсе, с обязательной ссылкой на www.skvajina.com. И мы вам вышлем 1000 р!

Фирма»Скважина», www.skvajina.com —  бурение абиссинских скважин, а также оборудование для самостоятельного изготовления.

Абиссинская скважина (игла) цена | плюсы и минусы колодца Москва и Московская область

Абиссинская скважина, в народе известная как абиссинская игла или абиссинка, – это колодец, позволяющий поднимать воду из пластов неглубокого залегания. Его можно создать на территории в том случае, если водоносный участок удален от поверхности не более чем на 15 метров. Поднимают жидкость из слоев, состоящих из песочно-щебневой смеси или же среднезернистого песка.

Абиссинская скважина станет хорошим решением для вашего дачного участка. Мы сможем с небольшим числом оборудования обеспечить подъем на поверхность нужного объема воды.



Фильтр Стоимость абиссинской скважины Анализ воды Бурение малогабаритной установкой (МГБУ) абиссинского колодца Очистка и ремонт абиссинского колодца Абиссинский колодец в кредит Карта глубин вод Наши работы



5 этапов скважины абиссинская игла

1

Установка снаряда. Несколько вариантов, правильно обустроить.Его могут забивать, устанавливать в приямок или подвешивать.

2

Монтаж основных элементов. На подготовленную основу закрепляется первая штанга, подбабок, баба и верхний хомут.

3

Хомут затягивается. На этом этапе очень важно обеспечить затягивание до упора, чтобы не нарушать герметичности и надежности крепления.

4

Бабу начинают поднимать и опускать на канатах. Сами канаты для большего удобства затягивают в шкивы.

5

Добавляются дополнительные штанги. Количество штанг будет зависеть от глубины залегания.

Особенности абиссинских колодцев

Перед началом нужно провести изыскания и определить, через какие слои будет проходить абиссинская скважина, выяснить, есть ли на подготовленном месте источник. Очевидным показателем становится наличие поблизости ключей, родников или уже существующих колодцев. Одним из признаков близкого залегания водоносного слоя к поверхности становится обилие таких растений, как крапива, лопух и других видов диких растений с длинными корнями.

Для обеспечения подъема чистой воды потребуется установить насос. Выбор определённого типа зависит от глубины, с которой предстоит поднимать жидкость. К примеру, если вода залегает глубже, чем на 7 метров, нужно будет обзавестись полноценной станцией. Потребуется смонтировать и фильтр – он поможет очистить воду от посторонних частиц, часто встречающихся при неглубоком залегании. Старые абиссинские колодцы нередко обходились ручными насосами. Яркий пример этого – колонки в деревнях и некоторых городах.

Преимущества абиссинской скважины игла

• Доступная цена конструкции. Она ниже, чем у альтернативных методов;
• На участке потребуется минимум места. В сущности, если вы не планируете оборудовать большую станцию, то будет простая торчащая из земли труба с ручным насосом;
• Трубу можно опускать и в старом колодце, и прямо в доме, не прибегая к дорогостоящему монтажу коммуникаций.
• В процессе не нужно будет доставлять на участок специальную технику. Это не повредит ландшафту, не потребуют создания подъездных путей;
• На монтаж уходит, в среднем, не более 10 часов. Многое зависит от глубины протекания подземных вод, твердости почвенных слоев и других нюансов;
• При установке хорошего фильтра, будет исключена опасность заиливания;
• Качество воды в большинстве районов Московской области – высокое.

Недостатки иглы абиссинки

Стоит упомянуть и о недостатках. Такой метод подходит не для всех районов – сперва, нужно проводить изыскания и анализ. Если в вашем населенном пункте никто не оборудовал ранее абиссинские колодцы, успешность работ 50/50.

Если вам требуется полностью обеспечить водой крупный частный дом с баней и двумя санузлами, дебета скважины может не хватить. Кроме того, существует опасность загрязнения воды сторонними стоками. Если предварительная разведка местности была проведена неправильно.

Нередко случается, что проведенный анализ пригодности воды для питья меняет свои параметры на противоположные в любое время. Срок действия абиссинки может быть и 20 лет, и 1 месяц. Постоянства в этом показателе нет.

Характеристики абиссинской скважины

Характеристика	Значение
Глубина	От 5 до 15 метров
Диаметр	До 2,4 см
Производительность	500-3000 л/час
Материал труб	Оцинкованная и нержавеющая сталь
Срок службы	Зависит от конкретного места и особенностей водоносного слоя. Достигает 20 лет.



Фильтр для абиссинского колодца Сервис и обслуживание на воду скважин Пробить глубокую скважину на воду Промышленные скважины на воду Узнать цены на воду в Подмосковье Водоснабжение и водоподготовка и водоочистка Оборудование для скважин Проектирование и строительство ВЗУ Лицензирование скважин на воду Проектирование систем отопления для дома В кредит скважина на воду Абиссинская скважина в доме на даче На дачном участке Скважина на воду Абиссинская скважина на воду Скважина на воду малогабаритной установкой Установка системы автономной канализации (септик) Все услуги нашей буровой компании Рассчитать смету по акции поможет специалист



Стоимость 1 метра бурения скважины

Сертификаты

Отзывы клиентов



Установка септика и обустройство скважины

Схема устройства на воду

Водоснабжение загородного участка в Московской области под ключ с обустройством

Готов монтаж еще одного объекта в садовом товариществе

Отзыв Татьяны о бурении на воду 61 метр, трубы пластик нПВХ 125 мм

Отзыв от Алии. При окончании буровых работ выдали паспорт!

Видеоотзыв от клиентки из Подмосковья. Закончили бурить объект по очень низкой цене с гарантией

Заказывал бурение 65 м. Собственный источник является необходимостью. Технология бурения позволяет

Готов еще один объект под ключ!Подробный видеоотзыв от нашего клиента

Пробурили и сделали обустройство на дачном участке в Московской области

Водозаборник буровой ЗИЛ 131 в Московской области, Новые Ватутынки

Отзыв о бурении на воду от Ивана.Расскажем о характеристиках и поможем с выбором



Для улучшения работы сайта и его взаимодействия с пользователями мы используем файлы cookie. Продолжая работу с сайтом, Вы разрешаете использование cookie-файлов. Вы всегда можете отключить файлы cookie в настройках Вашего браузера.

Какой у вас уровень грунтовых вод на участке?

Где хотите расположить септик, относительно дома?

Далеко:
Близко:
Не знаю:

Какой у вас тип почвы?

Скальный:
Глинистый:
Песчаный:
Суглинок:

Как планируете эксплуатировать?

Живём постоянно:
Только летом:
Бываем периодически:

Имя:
Телефон:

Отправляя данные вы принимаете политику конфиденциальности

Абиссинский колодец своими руками — конструкция игольчатого колодца

Самый простой способ обеспечить дачный участок водой — сделать абиссинский колодец своими руками. Через пять-десять часов после начала работ владельцы коттеджа получат первые литры собственной чистой воды. Оборудование, которое используется при этом, настолько компактно, что соорудить абиссинскую скважину можно даже в подвале жилого дома или в смотровой яме гаража.

Принципы создания абиссинского колодца

Идея конструкции очень проста и заключается в протыкании почвы на глубину водоносного горизонта трубой диаметром около одного дюйма. Для этого к концу трубы прикрепляется тонкий наконечник, благодаря которому создается игольное отверстие.

В этом случае используются трубы диаметром всего полтора дюйма. Самовсасывающий насос, установленный на утопленной трубе, работает по принципу создания вакуума. Если воды из готового колодца недостаточно, на участке можно соорудить еще один игольчатый колодец своими руками.

Расположение классических водозаборных выработок: как вы видите здесь, абиссинская скважина может быть построена на легком песчаном грунте

Несмотря на относительно небольшие трудовые и материальные затраты на создание такой скважины, далеко не это в каждом разделе. В первую очередь следует убедиться, что уровень воды, который достигается после вскрытия водоносного горизонта, составляет не более 8 метров (так называемый пьезометрический уровень). Это не значит, что глубина бурения скважины или проходки иглы непременно будет 8 метров. Она может достигать 10-15 метров, а в некоторых случаях для абиссинской скважины приходится углубляться даже на 20-30 метров.

Узнайте величину пьезометрического уровня воды на участке, опросив соседей, у которых уже есть колодец или колодец. Если окажется, что вода немного глубже, на метр-два, еще можно сделать скважину такого типа, но для этого нужно будет углубиться в землю на пару метров.

Также необходимо правильно оценивать состояние почвы. На легких песчаных грунтах абиссинскую скважину можно сделать без особых проблем. Но если грунт слишком твердый, содержащий валуны и камни, от проекта придется отказаться.

Труба, фильтр-игла и другие нюансы

Функционирование любого колодца, в том числе и абиссинского, зависит от качества трубы. Лучше всего использовать дюймовые или полуторадюймовые трубы, металлические или пластиковые, которые разрезают на куски длиной 1-2 метра. По мере погружения трубы удлиняются на необходимую длину с помощью резьбовых соединений. Их уплотняют с помощью сантехнического льна, силикона, масляной краски и др.

Кроме того, применяют специальные муфты. Очень важно, чтобы соединение труб было максимально надежным. Любая протечка повредит всю конструкцию.

Диаметр наконечника должен быть немного больше диаметра трубы для обеспечения свободного перемещения конструкции в толще грунта

На конце трубы необходимо установить специальную фильтрующую иглу, которая облегчит проникновение трубы в грунт, защитит устройство абиссинского колодца от заиления, а также обеспечит чистоту поступающей воды. Лучше всего, если игла будет сделана из того же материала, что и основная труба. Это предотвратит возможную электрохимическую коррозию.

Для изготовления фильтрующей иглы из металлической оцинкованной трубы необходимо:

1. Просверлить в трубе отверстия диаметром 5-8 мм, располагая их в шахматном порядке.
2. Сверху припаяйте сетку из нержавеющей стали. В качестве альтернативы сетке можно использовать проволоку, которая наматывается на перфорированный конец трубы, оставляя зазор между витками. Провод тоже нужно припаять.
3. Приварите наконечник копья к концу трубы. Его диаметр должен быть немного больше размеров трубы, чтобы конструкция, следующая за иглой, свободно перемещалась в толще грунта.

В качестве припоя рекомендуется использовать только чистое олово. Припой с примесями свинца для абиссинского колодца недопустим, так как он может вызвать серьезное отравление воды.

Армированная полипропиленовая труба вполне подойдет для такого колодца. Чтобы сделать фильтрующую иглу из трубы ПВХ:

1. Вставьте сетку фильтра в трубу.
2. Закрепите сетку сплавлением.
3. Перфорируйте трубу, сделав на ее поверхности прорези с помощью ножовки.

Для выполнения этих операций необходим некоторый опыт работы с трубами из ПВХ.

Все необходимые материалы можно приобрести отдельно в строительных магазинах, однако готовый комплект для абиссинского колодца сэкономит время и силы.

Что лучше — молотком или сверлом?

Чтобы сделать абиссинскую скважину своими силами, применяют два метода: забивное и бурение малого диаметра. Для вбивания конструкции в землю обычно используют «забивную бабу». При этом в трубу постоянно подливается вода. При резком стекании воды в грунт конструкцию углубляют еще примерно на полметра, после чего можно приступать к установке насоса.

При создании абиссинских колодцев проще и удобнее бурить скважину малого диаметра

Для самостоятельного создания абиссинского колодца отлично подходит забивной метод, но при его использовании следует учитывать ряд опасностей . Есть шанс пройти мимо водоносного горизонта. Кроме того, при обнаружении камня на большой глубине конструкция может быть полностью повреждена.

Метод предварительного бурения с малым диаметром требует привлечения бригады со специальной техникой, но гарантирует наличие воды в скважине. Этот метод наглядно представлен на видео:

Также рекомендуется насыпать в колодец один-два мешка мраморной крошки для создания дополнительного фильтрующего контура и предотвращения заиления конструкции.

Классические строительные работы

Задача забить трубу в землю выглядит достаточно просто. Однако, чтобы все операции прошли успешно, следует учитывать ряд нюансов. Опытные строители рекомендуют делать абиссинский колодец следующим образом:

1. Выбрать и отметить место для колодца.
2. Выкопайте яму примерно в один кубический метр.
3. Пройдитесь по верхнему слою садовым буром, чтобы удалить часть почвы.
4. Приступить к забивке трубы в грунт с грузом примерно 30 кг (чугунная баба, «блинчики» из прутка и т.п.) или начать бурение.
5. Труба должна находиться в центре котлована, к ней постепенно подсыпается некоторое количество грунта, который уплотняется.
6. Последовательно прикрутите дополнительные отрезки к основной трубе, чтобы обеспечить требуемую длину.
7. После достижения водоносного горизонта фильтр от глины следует промыть водой, которая подается под напором.
8. Установить ручной поршневой насос и откачать мутный слой воды, чтобы вода стала чистой.
9. Забетонируйте территорию вокруг колодца, чтобы предотвратить попадание сточных вод и грязи в колодец.

После монтажа колодца при необходимости подключается к водопроводу дома.

Абиссинские колодцы долговечны и просты в эксплуатации, главное — подходящее место

Преимущество абиссинских колодцев не только в простоте конструкции. Они долговечны и очень просты в использовании. Это небольшие устройства, которые не нанесут серьезного ущерба ландшафту. Для их строительства и эксплуатации не нужны широкие подъездные пути. Наконец, при необходимости можно вынуть трубу из земли и установить в другом подходящем месте. При этом вода, поступающая из абиссинского колодца, всегда остается свежей и чистой.

Абиссинский колодец своими руками: технология устройства игольчатого отверстия

Подключить небольшую загородную усадьбу к центральному водоснабжению очень часто невозможно из-за удаленности прохождения водопроводной магистрали. Копать колодец или бурить скважину порой не по карману, а для построения автономной системы нужен собственный источник воды.

В таких случаях можно обустроить абиссинский колодец своими руками – технология организации такого источника водозабора достаточно проста. Согласитесь, прежде чем приступить к реализации идеи, необходимо разобраться в устройстве и принципе работы системы.

Мы расскажем, как спланировать абиссинский колодец, какое оборудование понадобится и как сделать колодец иглу своими руками. Особое внимание следует уделить типу почвы на участке.

Содержание статьи:

• Принципы устройства абиссинского колодца
• Особенности конструкции игольчатого колодца
• Технология изготовления ствола
• Совершенствование фильтроэлемента
• Условия строительства абиссинского колодца
• Сам гидрогеолог: оценка грунта
• Выводы и полезное видео по теме

Принцип работы абиссинской скважины

Абиссинская скважина представляет собой упрощенный вариант скважины, позволяющий получать воду из первого или второго залегающего водоносного горизонта наверху. Его конструкция предельно проста. Представляет собой колонну из соединенных между собой газопроводных стальных труб с примитивным фильтром и металлическим наконечником внизу.

Тонкий ствол рабочего внешне напоминает древнейший швейный инструмент. Отсюда и второе название: колодезная игла.

Грамотно спроектированный абиссинский колодец обеспечит подачу воды на приусадебный участок не хуже шахты и не уступит ему в долговечности

Классический способ погружения абиссинского колодца в грунт осуществляется банальной забивкой — простейший способ, активно используемый среди самостоятельных мастеров. Забивайте до тех пор, пока нижняя труба с наконечником не откроет водоносный горизонт.

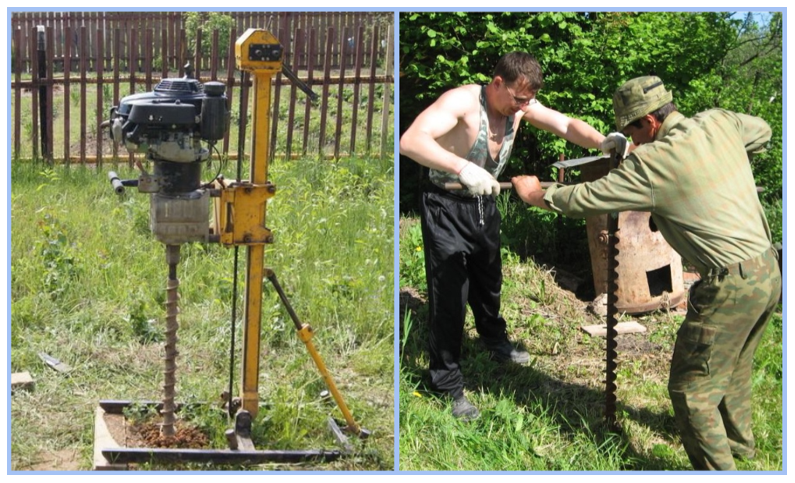

Иногда колонна частично заглубляется шнековым бурением, но аренда ручной или механической буровой установки существенно увеличивает бюджет.

Абиссинский колодец был изобретен и испытан на практике во время войны между колониальной Англией и Эфиопией в 1867-68 гг. Конструкция, предложенная американским инженером Нортоном, неустанно обеспечивала водой британские войска во время их движения по пустыне.

Фотогалерея

Фото

Устройство игольчатого колодца потребует минимум средств

Вода откачивается поверхностными насосами.

Дебит абиссинской скважины не отличается от нормативной

Бурение абиссинской скважины в подвале

Устройство для извлечения живительной жидкости из подземных слоев почвы было оперативно установлено, демонтировано и использовано повторно на следующем привале.

Такие приоритеты, как мобильность, дешевизна и простота конструкции, были оценены военными, привлекали путешественников и исследователей.

Преимущества устройства игольчатого колодца своими руками — простота и минимальные сроки строительства, легкий демонтаж и бюджетная стоимость (+)

В России замечательное изобретение было внедрено через год в конце английской кампании. Устройство для подъема воды с небольшой глубины описано К.И.

Из пяти абиссинских колодцев, построенных в районе Царского Села, два оказались вполне пригодными для получения пресной воды. Трое не смогли добраться до водоносного горизонта из-за известняка, который находится близко к поверхности.

Успешные абиссинские скважины давались за минуту в ведро. Сначала была мутная жижа, которая после получасовой откачки стала достаточно прозрачной и чистой.

Игольчатым отверстием вскрываются только первые водоносные горизонты с поверхности земли, поэтому полученная вода не может быть использована для питьевых целей. Он подходит для полива, уборки территории и подобных хозяйственных нужд.

При желании и внушительной производительности по очистке воды возможна установка системы задержки механических включений и химических примесей.

Существенным недостатком абиссинского колодца является небольшая глубина забора воды, связанная с применением поверхностных насосов, но это наиболее удобный источник временного использования

Особенности конструкции игольчатого колодца

Разработанная полтора века назад абиссинская буровая установка за прошедшие годы не претерпела принципиальных конструктивных изменений. На какое-то время она была незаслуженно забыта. Хотя скорость и простота конструкции заметна, а также цена обустройства опережает широко распространенные .

В конструкции абиссинского колодца различают два основных компонента:

• Бур в том числе режущий наконечник и ствол, который наращивается в процессе углубления в землю. Ствол также служит каналом для подъема воды с глубины. Поэтому он собирается из отрезков трубы, а не из стального круга или прутка.
• Копер , состоящий из металлического штатива и увесистой женщины, играющей роль молотка. В верхней части треножника есть два блока с протянутыми через них веревками, к которым привязана женщина.

При натягивании канатов женщина поднимается на вершину инсталляции. При ослаблении он быстро падает на подкубик, закрепленный на участке ствола, который жестко закреплен на буровом блоке. Последняя выполняет функцию наковальни, благодаря которой ствол последовательно погружается в землю.

Основная часть абиссинского колодца — оголовок трубы с внутренним диаметром 11/4 11/2 и 2 дюйма, и состоит из соответственно перфорированной газовой трубы типа фильтра и снабженной копьевидным утолщением у конец (+)

Подбабок представляет собой разновидность зажима, состоящего из двух симметричных частей. Площадь подбабки, соприкасающейся с женщиной, несколько больше площади дна падающего на нее «молота».

После того, как забитый участок ствола почти полностью погрузится в землю, подкуб удаляют. К закопанному участку трубы прикручивается следующий, на котором еще раз фиксируется наковальня-хомут.

Падая, женщина ударяет по нижнему хомуту и ​​углубляет трубу, по мере углубления скважины боковые стенки и хомут с блоками перемещаются вверх по трубе

Действия по углублению бура повторяются до тех пор, пока нижняя часть отверстия иглы своими руками не достигнет водоносного горизонта. Водоносный слой нужно не только вскрывать, но и ходить минимум на метр.

По правилам, пласт должен быть пройден на 2/3 его мощности, но реальный размер водоноса, вероятно, неизвестен независимому бурильщику. О них трудно судить без гидрогеологических изысканий.

Для получения воды в определенное место устанавливается тренога, на газовую трубу навинчивается наконечник, на который надевается баба, а баба загоняется в землю (+)

Необходимо периодически контролировать появление воды в выработке. Для профессиональных бурильщиков с целью измерения уровня воды в шахте существует простой прибор, идеально определяющий глубину залегания водоносного горизонта при его залегании до 15 м.

Это полый металлический цилиндр, называемый хлопушкой. Устройство похоже на перевернутый тонкий стакан, прикрепленный через петлю к рулетке.

Рабочий орган хлопушки представляет собой полый цилиндр или конус, который при соприкосновении с поверхностью воды издает характерный хлопок: можно сделать устройство, подобное самому

При соприкосновении края хлопушки с поверхностью воды раздается хлопок, говорящий о появлении мишени в колодце. Такое управляющее устройство можно сделать самостоятельно, привязав к шпагату большую гайку, чтобы она могла непосредственно соприкасаться с поверхностью воды.

Вместо гайки неплохо было бы найти не слишком легкий пластиковый или металлический конус, открытый с одной или с двух сторон.

Есть еще один остроумный инструмент, который служит устройством управления. Обычно за появлением воды в абиссинском колодце следят, опуская в ствол обычную полимерную трубу. О контакте с зеркалом грунтовых вод сигнализирует характерный хлопок.

Технология изготовления ствола

Абиссинский колодец в промышленном производстве отсутствует. Изготовление установки заказывают в мастерской или изготавливают своими руками.

Для облегчения погружения в землю нижний край первого стержня снабжен копьевидным наконечником, его диаметр в широкой части на 3-5 см больше диаметра основной трубы, длина около 10 -15 см

Для того, чтобы сделать колодец иглой потребуется:

1. Трубы толстостенные ВГП в маркировке которых указано «армированные». Оптимальный размер наружного диаметра трубы от 25 до 40 мм. Следует помнить, что чем толще ствол, тем сложнее его забить в грунт, а толщина трубы не повлияет на дебит скважины.
2. Стальной наконечник , обработанный на токарном станке. Длина детали 10-12 см, Ø на 1-2 см больше Ø трубы, чтобы трение почвы о ствол не замедляло процесс забивания. Наконечник может быть коническим или пирамидальным, но не сварным из обрезков клиновидных труб.
3. Плотный галун плетеная стальная сетка необходима для дополнительного фильтрующего устройства. Он предотвратит попадание мелких песчинок и даже глинистой взвеси.

Для изготовления бочки лучше приобрести бесшовный трубопрокат, который при забивании точно не треснет. Трубу необходимо разрезать на отрезки примерно по 1,2 – 1,5 м. В бурении они называются стержнями.

Указанные размеры рекомендуются исходя из наибольшего удобства использования. Конкретная длина отрезков в обозначенном интервале зависит от расчетной глубины шахты. Желательно, чтобы один из них был на 1 м для окончательного заглубления в водоносный горизонт.

Клапан обратный в виде шара или пластины предотвращает истечение отбираемой насосом воды в колодец иглы после остановки электромеханического или ручного насоса

Выдвижение ствола производят по мере углубления обечайки, осуществляется путем последовательной навивки отрезков трубы ВГП.

Для выполнения соединений по краям сегментов нарезают 7 витков сантехнической резьбы и используют стальные муфты. Соединения герметичны; в нити укладывается санитарная пакля.

Изготовить и установить абиссинский колодец полностью своими руками несложно, но если планируется временная эксплуатация сваебойного копра, то разумнее взять его в аренду

К первому сегменту колодца приваривается наконечник будущая колонка и снабженная примитивным фильтром – это водозаборная часть. На начальном участке трубы сверлят отверстия Ø 8 — 10 мм так, чтобы элементы указанной перфорации располагались в шахматном порядке.

Между условными горизонтальными рядами отверстий должно быть около 5 см: их не следует делать ближе, чтобы не расшатать трубу.

Сверлить шпуры начинают, отступив от нижнего края примерно 15 см с той же целью сохранения прочностных показателей. На стыке первого звена колонны со следующей штангой устанавливается насосная система.

Чаще всего это шар, пропускающий воду только в сторону насоса.

Галерея изображений

Фото

Шаг 1: Перед тем, как пробурить скважину-иглу, запаситесь инструментом. Общий метраж колонны бурильных труб должен быть на 2 — 3 м больше расчетной глубины залегания водоносного горизонта

Для облегчения процесса бурения и организации котлована под устьем шахты целесообразно вырыть котлован

Шаг 3: При наличии в геологическом разрезе буровой площадки валунов и крупной гальки целесообразно запастись бурами с функцией долота

Шаг 4: Перед началом бурения проверить свинчивание муфт с бурильными трубами и их число

При наличии на участке участка супеси и суглинка, перед установкой пусковой трубы с фильтром в колодце породу лучше разрушить стержнем с заостренным наконечником

Если участок сложен из песка и гравия, скважину Абиссинский можно бурить трубой, оснащенной фильтром и конусным наконечником

Если в карьере не планируется установка насосного оборудования, верхнее звено бурильной колонны лучше защитить обсадная труба, полость которой необходимо заполнить песком или ПГС

Установка ручного насоса на устье игольчатого колодца позволит сократить затраты на обустройство источника до предела валуны и галька

Муфты для бурильных труб

Инструмент для проходки глинистого грунта

Пусковая труба с фильтром и наконечником

Возможность оснащения игольчатого колодца

Ручной насос для абиссинской скважины

Улучшение фильтрующего элемента

Описываемый фильтр защитит от попадания гравия и мелких камешков, но не устранит мелкие включения. Поэтому он нуждается в модернизации. Чтобы превратить перфорированный участок трубы в фильтр с более высокой степенью защиты, его необходимо модифицировать.

Процедура:

1. Катушки из нержавеющей проволоки наматываются поверх трубы. Они нужны для увеличения площади фильтрующего органа. Расстояние между витками 3 — 5 мм.
2. Полученная заготовка плотно обматывается куском нержавеющей сетки, который припаивается к стенкам трубы. Используется только оловянный припой, поскольку использование сплава со свинцом негативно скажется на качественных характеристиках воды.

Есть мнение, что для большей значимости модернизированный фильтр следует снаружи обмотать катанкой из нержавеющей стали. Усомнимся в надежности такого укрепления. Мы считаем, что при погружении в землю наружные витки самодельного фильтра обязательно будут отсоединяться, увеличивать трение и значительно препятствовать засорению.

В колодезных фильтрах используется галунная сетка Р52, которая позволяет отфильтровывать мелкие и пылевидные пески, тем самым защищая колодец от заиления

Доработка фильтра дело хорошее, способствующее не только оптимизации качества воды, также хорошо предотвращает заиливание иглы.

Правда, при всей простате прибора требуется строгое соблюдение правил:

• Сетчатый экран из латуни или других цветных металлов для сита не подходит. В союзе со сталью, при сплошном сварном шве, они образуют гальваническую пару, быстро и свободно разъедаемую коррозией.
• Диаметр перфорированной трубы вместе с дополнительным фильтром не должен быть равен или превышать максимальный диаметр наконечника. В противном случае важные вспомогательные фильтрующие элементы отделятся от трубы при погружении в землю.
• Для сооружения бурильной колонны и первого звена, являющегося водозаборной частью ствола, не подойдут хрупкие чугунные трубы.

Все-таки не стоит экономить на муфтах, покупая поделки с некачественной раскройкой. Если при засорении соединения разойдутся, иглу придется демонтировать и скважина будет проходить заново.

Условия строительства абиссинского колодца

Для строительства абиссинского колодца недостаточно горячего желания владельца участка, подкрепленного знанием конструкции водозаборной установки. Перед началом работ необходимо выяснить, подходят ли геологические условия для строительства игольчатого колодца.

Грунты, залегающие в земле, различаются по физико-механическим свойствам: по плотности, структуре, параметрам твердости и др. У буровиков существует классификация по так называемой «буримости» горных пород.

Например, для проходки песчаника и песка используются различные типы инструментов и методы бурения. Скальный песчаник бурят колонковой трубой с твердосплавной коронкой, а водоносные пески поднимают ударно-канатным способом с помощью отбойника.

Монтаж абиссинского колодца нельзя производить при близком расположении известняков (1), песчаников (2) к поверхности, глинистых отложений (3) и песков (4) оптимальны для работы с грунтами

По комплекту физико-механические свойства вместе с буримостью породы условно подразделяются на:

• Твердые или скалистые . Они способны растрескиваться, дробиться и постепенно разрушаться при бурении с большой скоростью и давлением. Крепкие породы представлены в верхней части отложений известняками, песчаниками, мергелями, доломитами и др.
• Пластмасса . Они легко или относительно легко поддаются разрезанию ножом и буровым инструментом, в том числе и верхушкой абиссинского колодца. К пластичным представителям относятся глины, суглинки, супеси с высоким числом пластичности.
• Свободно . Они не держат форму, так как состоят из не соединенных друг с другом частиц. При насыщении водой некоторые пылящие виды могут «плавать». К рыхлой разновидности относятся пески всех категорий по крупности, гравийно-галечные, песчано-гравийные и им подобные отложения.

В распоряжении домашних мастеров, желающих взяться за строительство абиссинского колодца, отсутствует буровой инструмент для проходки всех вышеперечисленных видов грунтов. Независимые бурильщики смогут пересекать только пластиковые и незакрепленные категории. Кончиком абиссинского колодца невозможно раздробить твердую породу.

Идеально подходят для обустройства и нормальной эксплуатации абиссинского колодца осадочные отложения: гравий, щебень, галька с заполнителем, пески, супеси, суглинки (+)

Не следует пытаться разбить большой валун: это лучше немного отойти и снова начать там работать. Тем более, что демонтаж водозаборного устройства выполняется в несколько раз быстрее, чем монтаж.

Помимо ограничений по буримости, высота водного зеркала влияет и на возможность строительства игольчатой ​​скважины. Дело в том, что извлечение его из тонкоствольной разработки можно доверить только . Большинство марок поверхностных насосов готовы поднимать воду с глубины не более 8 м.

Для откачки воды из игольчатого колодца применяют поверхностное насосное оборудование для добычи воды со средней глубины 8 — 10 м

Даже если глубина всасывания указана порядка 10 м, нельзя забывать о стандартные потери давления в стволе и что насос обычно подает воду и по горизонтальному участку.

На каждые 10 м горизонтального перемещения уходит 1 м глубины всасывания. Кроме того, поверхностные насосы настоятельно рекомендуется размещать в закрытых помещениях, а также их часто удаляют от точки водозабора.

Если кроме абиссинского колодца выхода нет совсем, а глубина появления воды в близлежащих колодцах зафиксирована на уровне 12 — 15 м от поверхности земли, то для подъема воды следует запас с помощью эрлифта или ручного насоса, способного откачивать воду с указанной глубины.

Для откачки воды с глубины более 15 — 20 м можно использовать эрлифт, который благотворно помимо транспортировки воды насыщает ее кислородом

Полезная информация как найти воду для скважины на участке и оценить расположение водоносных горизонтов.

Альтернативным способом приспособления водозаборной иглы к несоответствующему уровню грунтовых вод является устройство котлована. Перед тем, как вбить столб в землю, выкапывается котлован глубиной около метра, удобной для работы в нем шириной лопаты. Затем забивка штанги начинается со дна карьера. Насос в таких ситуациях устанавливается в приямке.

Если грунтовые воды на участке залегают ниже максимальной глубины всасывания насоса, сооружают котлован и размещают в нем насосное оборудование

Сам гидрогеолог: оценка грунта

Как бы ни был прост процесс бурения игольчатого колодца, все равно необходима тщательная подготовка к работе. Недостаточно запастись штангами и пусковым звеном с фильтром, арендовать или изготовить сваебойный копр своими руками. Нужна информация о геологической и гидрогеологической обстановке в районе Абиссинской скважины.

Где и как их получить? Буквально соберем информацию об уровне грунтовых вод в соседнем колодце или в колодце.

Можем сами померить хлопушкой или спросить у хозяина источника, на какую глубину он качает воду. Заодно узнаем, какая почва была поднята со дна, когда мы бурили или копали яму.

Промышленность не выпускает сваебой и ствол для игольчатого колодца; установку со всеми устройствами можно купить в готовом виде или заказать изготовление

На равнинных участках пласты горных пород залегают почти горизонтально с небольшим изгибом или небольшим уклоном. Зеркало подземных вод находится примерно на одной абсолютной отметке. Разница в глубине существующего и проектируемого колодца может быть выражена только за счет изменения рельефа.

Не забывайте, что абиссинская скважина вскрывает кровлю воды или следующий за ней водоносный горизонт, засыпанный глиной или суглинком, но не с каменистым упором. Те. уровень воды в шахте точно будет нестабильным — в зависимости от количества осадков.

Во время таяния снега и в дождливые дни зеркало грунтовых вод будет выше, чем в сухой сезон. Владелец существующего водозабора должен выяснить, каковы максимальные и минимальные перепады уровня воды, чтобы в засушливое лето абиссинская скважина не пустовала.

Если стенки выемки сложены устойчивыми, не осыпающимися грунтами, скважина может быть частично вскрыта с помощью ручной буровой установки с винтовой оболочкой

Вопрос о разработанных породах вовсе не праздный. Например, в Ленинградской области воду добывают из крупных песков со значительным количеством массивных валунов.

Часто из-за невозможности дробления и удаления огромного камня бурильщики вытесняют скважину на воду. Аналогично стоит поступить, если в районе строительства абиссинского колодца есть похожие грунты.

При высоком залегании скальных и полускальных массивов ездить не имеет смысла. Если на соседний участок поступают подземные воды, распределяющиеся в трещиноватых доломитах, песчаниках, известняках, то с идеей строительства игольчатого колодца вы расстанетесь безжалостно.

Подробная информация по геологическим изысканиям описана в статье —

Для тех, кто решил делать абиссинскую скважину с котлованом, необходима информация о строении и состоянии слоев грунта, залегающих на глубину котлована. Если разрез сложен супесями, суглинками или чередующимися слоями, укреплять стенки котлована не нужно.

Рыхлые, неустойчивые стенки котлована следует укрепить, чтобы устье иглы и насосного оборудования не были засыпаны несвязным грунтом

При засыпании котлована песком, стены следует укрепить дощатыми щитами или бетоном . Песчаные борта неустойчивы, могут обрушиться и засыпаться в месте водозабора вместе с насосным оборудованием.

Справки о верхних слоях грунта нужны и тем, кто планирует проходку верхней части котлована шнеком. Шнековое бурение значительно ускорит процесс, но может не принести запланированного результата. Для работы используют простое устройство — покупное или .

При обрушении песчаных стен требуется установка, из-за чего экономические приоритеты абиссинской скважины будут снижены.

Выводы и полезное видео по теме

Разбор плюсов и минусов абиссинского колодца на фоне обычного колодца:

Видео об углублении шнеком с последующим засором абиссинского колодца:

О бесперспективности поиска воды народным методом с помощью рамок:

Установка и эксплуатация абиссинского колодца – самый простой и дешевый способ получения воды из верхних водоносных горизонтов.
