Сип это: расшифровка, конструкция, виды, технические характеристики

alexxlab

Содержание

Кабель СИП. Виды и устройство. Маркировка и применение. Монтаж

Старые неизолированные воздушные линии питания электричеством постепенно уходят в прошлое. В настоящее время на воздушных линиях все чаще применяются изолированные провода. Кабель СИП расшифровывается как «самонесущие изолированные провода». Они служат для возведения новых линий электропередач, а также для замены воздушных проводов, которые не имеют изоляции.

Кабель СИП разделяется на основные виды в зависимости от материала и конструктивных особенностей. Каждый отдельный вид кабеля отличается диаметром и числом жил, наличием нулевого проводника, материалом изоляции. Общим свойством таких кабелей СИП является наличие изоляции. В соответствии с ГОСТ они считаются проводами, но по факту это кабели.

Кабель СИП-1

Этот вид кабеля состоит из алюминиевых жил, которые изолированы материалом ПЭТ. Если кратко описать этот вид изоляции, то можно сказать, что ПЭТ – полиэтилентерефталат, термопластичный полиэфирный материал в виде синтетической ткани или пленки. Это покрытие не пропускает ультрафиолетовые лучи. Нулевая жила выполняется в 2-х вариантах: изолированная и без изоляции. СИП-1А — это кабель с изолированным нулем. На это указывает буква «А».

СИП-2

У этого вида кабеля аналогичная конструкция. Отличие состоит лишь в материале изоляции. Все жилы изолированы специальной полиэтиленовой изоляцией (ПЭТ). Такой вид кабеля используют при установке ЛЭП напряжением до 1000 В. Его применяют для натяжки главных линий и вспомогательных веток. Такой кабель целесообразно использовать для северных регионов и районов с умеренным климатом. Он также может применяться для дачных участков, при условии напряжения 380 В.

По стандарту провода должны выдерживать длительный нагрев до определенной температуры. СИП-1А может выдержать 70 градусов, а СИП-2А способен работать при 90 градусах. При установке провода необходимо выполнять требования по наименьшему радиусу изгиба, который по правилам должен быть более 10-кратного размера диаметра кабеля.

СИП-3

Этот вариант кабеля имеет значительные отличия. Его конструкция состоит из стального сердечника с алюминиевой оплеткой, которая состоит из сплава алюминия, магния и кремния. Снаружи провод имеет изоляцию из ПЭТ, которая не пропускает ультрафиолетовые лучи. Такой 1-жильный провод используется для строительства электрических линий 20 киловольт. Он рекомендован для применения в разных типах климата, кроме арктического и резкоконтинентального. По стандарту нормальная температура работы должна быть 70 градусов, допускается температура -20 +90 градусов.

СИП-4

Этот кабель изготавливается из нескольких пар жил. Нулевой провод отсутствует. На конце обозначения есть маркировка «Н», которая свидетельствует о том, что материалом жил является сплав. Если буквы в обозначении нет, то значит жила сделана из чистого алюминия. Снаружи жил имеется изоляция из термопластичного ПВХ, который имеет устойчивость к ультрафиолету.

СИП-5

Устройство этой марки провода подобно кабелю СИП-4, но отличается материалом изоляции, которая выполнена из ПЭТ. Это дает возможность повысить продолжительность воздействия допустимой температуры на 30%. Кабель СИП-5 служит для возведения ЛЭП 2,5 киловольт, а также для подведения к зданиям, уличного освещения, ответвления на загородные дома. Применение СИП-5 рекомендуется для районов умеренного и холодного климата.

Технические свойства провода СИП различных видов указаны в таблице.

Маркировка

Кабель СИП обозначается с помощью цифр, букв и расцветки изоляции. Рассмотрим пример обозначения провода СИП-1, расшифруем его:

СИП – 1 — 3х70 + 1х95 — 0,6 / ТУ 16-705.500 – 2006

Кабель имеет 3 фазные жилы сечением 70 мм2, одна жила без изоляции, сечением 95 мм2. Рабочее напряжение жил 0,6-1 киловольт.

Маркировка кабеля выполняется по определенным правилам, следующим образом:
  • Жилы фаз обозначаются цифрами, полосами, способом печати или тиснения.
  • Нулевая жила не обозначается.
  • Вместо цифр и букв может применяться цветная полоса шириной более 1 мм.
  • Вспомогательные жилы освещения обозначаются В1, В2, В3.
  • Кабель маркируется через каждые 50 см по всей длине.
  • Обозначения стандартных размеров: ширина знака более 2 мм, высота 5 мм.
  • Вспомогательные контрольные жилы могут не иметь обозначений.
  • Маркировка должна быть устойчивой к ультрафиолетовым лучам и сохраняться в течение всего срока службы.

Расшифровав обозначение кабеля по его маркировке, можно сориентироваться в его выборе и правильном применении.

Свойства кабеля

Технические данные кабеля должны быть стандартизированы по ГОСТ Р 52373 – 2005. Этот стандарт определяет применение кабеля СИП для линий электропередач не выше 35 киловольт. Сечение жил может быть до 240 мм2. На участках магистрали ЛЭП диаметр основного кабеля делают выше сечения жил ответвляющего кабеля. Технические свойства кабеля позволяют его устанавливать для организации уличного освещения. Для таких задач подойдет кабель СИП с жилами 25 мм2.

В стандарте отражается характеристика предельных величин. Если какие-либо параметры не совпадают с ГОСТом, то такой провод использовать нельзя.

Основные параметры провода по стандарту:
  • Наибольшая допускаемая нагрузка. Чем больше сечение, тем допустимая нагрузка выше.
  • Наибольшая температура работы.
  • Предел температуры при критическом режиме (130 градусов).
  • Допускаемый радиус изгиба (не менее 10 диаметров жил).
  • Гарантийный срок 3 года.
  • Срок службы при условии выполнения требований эксплуатации более 40 лет.

Некоторые данные кабеля могут иметь отличия у разных производителей, однако, они должны быть в пределах стандартных значений.

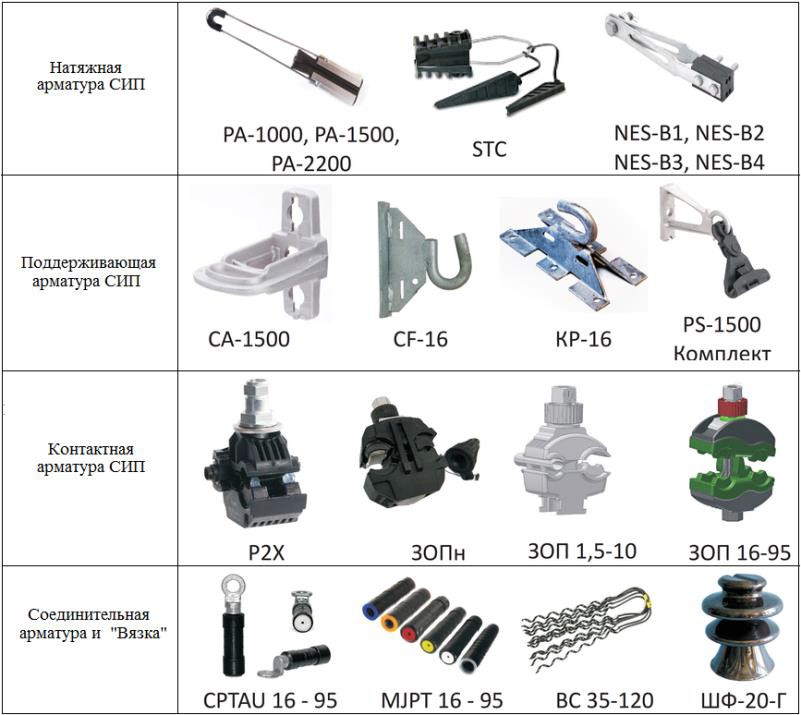

Арматура кабеля СИП
В комплект кабеля входят монтажные элементы и арматура:
  • Прокалывающие зажимы, которые совмещаются с любым видом кабеля. Они дают возможность выполнить герметичное соединение, так как при этом изоляция не снимается с жилы. После установки зажимов на изоляцию, производят затяжку крепежных болтов. Зубцы прокалывают изоляцию и создают контакт с металлической жилой.
  • Ответвляющая арматура используется для поддержки и натяжения жил. Зажимы выполнены по принципу, упрощающему установку и демонтаж провода без дополнительного оборудования. Натяжитель применяют для навешивания кабеля к поверхности.
  • Анкерный крепеж служит для закрепления зажимов. Совместно с крюками и зажимами применяется бандажная лента. Крепежная арматура имеет устойчивость к ржавчине и перепадам температуры.

Особенности монтажа

Кабель СИП служит для проведения линии на открытом воздухе. Его подключение осуществляется к централизованной линии. Чтобы самому подключить такой кабель к центральной линии, необходимо согласовать эту работу с соответствующими организациями, которым принадлежат эти сети. Перед этим в обязательном порядке разрабатывается проект. Для установки кабеля применяют специальные приборы и инструменты.

Для врезки провода используют прокалывающие зажимы, позволяющие произвести подключение без зачистки изоляции кабеля. Затем подключают наконечники. Чтобы подвесить провода на длине больше 25 метров, между столбами натягивают трос. На столбах фиксируют держатели для удобной и быстрой установки кабеля.

Для проведения кабеля по фасаду здания, применяют особые анкерные крепления, которые относятся к штатному комплекту кабеля. Количество анкеров и зажимов должно соответствовать количеству вводных жил. Разрешается заводить кабель в здание не больше, чем на 1 м. Затем осуществляют разводку внутри дома. Особенностью установки кабеля в изоляции является тот фактор, что работы можно проводить без отключения питания сети.

Если материал постройки дома негорючий, то кабель СИП по наружной стене проводят открыто. Конечно, это не придает дому эстетичности, так как кабель черного цвета, и хорошо виден на стене, особенно на фасадной. Чтобы этого избежать, на стену устанавливают пластиковый короб, либо специальную гофрированную трубу. Тем более, если дом деревянный.

Сфера применения

Такие марки провода используют для воздушных ответвлений к домам, а также для прокладки по стенам зданий и сооружений.

Кабель СИП 2 х 16 применяют для отходящих ответвлений внутренних линий передач в помещениях. В качестве ответвляющего провода, СИП 2х16 подходит для подключения к электричеству дачных домиков.

Хотя у СИП имеется много изоляции, но его вес небольшой, что создает удобство для установки. Определить вес по марке кабеля помогает таблица, к примеру, для двухжильного СИП-4:

Применение СИП вместо проводов без изоляции дает возможность не допустить коротких замыканий и удара током при повреждениях линии.

Достоинства проводов СИП:
  • Нет необходимости в установке мощных изоляторов на линии.
  • Изолированная линия безопасна для специалистов, обслуживающих ее.
  • Ширина трассы линии уменьшена из-за того, что все жилы соединены в одной изоляции.
  • Применяется в любых условиях погоды.
  • Не подвержены коррозии.
  • Кража проводов затруднительна, и легко видна.
  • Экологически безвредны для людей и животных.
  • Невосприимчивы к перехлестыванию проводов.
  • Простая и легкая укладка линии.
Из недостатков отмечаются следующие факторы:
  • Значительный вес одного метра кабеля. Опоры необходимо ставить чаще, чем при применении оголенного провода. Установка деревянных столбов не доставляет особой трудности, однако бетонные конструкции имеют высокую стоимость и сложную установку.
  • При использовании в масштабах промышленности кабель требует усиленной изоляции.
Похожие темы:
  • Кабель frls. Виды и устройство. Применение и как выбрать. Особенности
  • Кабель ААБл. Устройство и маркировка. Параметры и применение
  • Кабель ВББШВ. Виды и устройство. Применение и параметры
  • Провод ПУГВ. Маркировка и устройство. Параметры и применение
  • Провод ПУГНП. Устройство и особенности. Популярность и опасность
  • Кабель АСБ. Устройство и особенности. Маркировка. Характеристики
  • Шинопроводы. Виды и устройство. Применение и особенности
  • Кабель МКЭШ. Устройство и применение. Маркировка и характеристики
  • Провод ШВВП. Виды и устройство. Маркировка и применение
  • Провод ППВ. Устройство и параметры. Маркировка и применение
  • Провод ПВ. Виды и особенности. Характеристики и применение
  • Провод РКГМ. Устройство и особенности. Характеристики и как выбрать
  • Кабель NYM. Устройство и применение. Характеристики и как выбрать
  • Кабель КГ. Устройство и маркировка. Характеристики и применение
  • Провод ПВС. Виды и устройство. Характеристики и применение
  • Кабель ВВГ. Виды и устройство. Характеристики и применение
  • Контрольные кабели. Виды и устройство. Маркировка и применение
  • Электрические провода. Виды и устройство. Маркировка и особенности
  • Сечение по ГОСТу или ТУ. Особенности и отличия
  • Силовые кабели. Виды и структура. Характеристики и маркировки

что это такое и для чего они нужны

Несмотря на поиск альтернатив, электричество остается основным видом энергии, применяемым практически во всех областях жизни — и в производстве, и в быту. Для передачи электроэнергии проектируются и строятся высоковольтные линии электропередач. Говоря простым языком, они представляют собой специальный провод СИП, протянутый по воздуху через металлические или деревянные опоры. Что такое провод СИП? Это самонесущий изолированный провод, по которому возможна передача электричества под напряжением от 0,66 до 10 кВ.

Иными словами, это скрутка разнофазных жил и нулевой жилы с изоляцией из сшитого полиэтилена и разным сечением. Наличие изоляции и отличает провода СИП от кабеля. Благодаря наличию изолированной нулевой несущей жилы значительно снижается вероятность короткого замыкания.

Особенности эксплуатации

Благодаря своим техническим характеристикам СИП имеют следующие особенности эксплуатации:

  • высокая несущая прочность;
  • широкий температурный диапазон: от -60 до +50 градусов;
  • достаточная гибкость, наибольший радиус изгиба равен 10 Дн;
  • долговечность до 40 лет.

Разобраться с особенностями СИП и помочь определиться с выбором можно здесь, https://sip2a.ru/blog.

Конструкции и виды самонесущих изолированных проводов

Разновидность СИП зависит от их конструктивных особенностей. Существуют следующие типы:

  • СИП-2;
  • СИП-3;
  • СИП-4.

СИП-2 представляет собой скрутку из алюминиевых фазных жил с сечением от 16 до 120 мм и нулевой жилы. Нейтральный проводник изготовлен из алюминиевого сплава со стальным сердечником. Рекомендуется использовать для ответвлений к жилым домам и хозпостройкам, прокладывать по стенам зданий.

СИП-3 представляет собой одиночную токопроводящую жилу сечением от 35 до 240 мм, с оплеткой из алюминиевого сплава и стальным сердечником. Данный СИП используется для создания ВЛИ с напряжением 6-35 кВ, чтобы прокладывать трассы на значительные расстояния.

СИП-4 – это парная система проводов с сечением 16-120 мм, где каждая жила имеет свою пару. В этой конструкции нет нулевой жилы и стального сердечника.

Заключение

Использование проводов СИП в строительстве современных ЛЭП и замене старых линиях электропередач, существенно снижает технологические и коммерческие потери. Для их подключения не нужно отключать энергоустановки от напряжения. Такие провода просты и безопасны при монтаже и обслуживании как для людей, так и для животных. Они устойчивы к воздействию коррозионноактивных сред и атмосферным перенапряжениям, выдерживают любые погодные условия.
