Эти неоднозначные скрутки. Как правильно соединять провода

Можно ли использовать этот способ контактного соединения проводов или лучше взять на вооружение другие варианты? Разобрались в этом непростом вопросе вместе с экспертом, руководителем команды «ЭлектроТок» Никитой Худяковым.

Что такое скрутка проводов

Классическая скрутка кабеля — это простейший способ соединения: очистил провода от изоляции, сложил их вместе, закрутил пассатижами в плотную спираль-косичку — и готово, можно включать свет.

Прямого запрета на скрутки проводов в действующих нормативах и стандартах нет.

Что говорит закон

Свернуть

В «Правилах устройства электроустановок» (вот их актуальные версии с платным и бесплатным доступом) в п. 2.1.21 говорится: «Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке».

Единого мнения по поводу скруток не существует и среди профессионалов. Одни электромонтажники утверждают, что использовать их нельзя. Другие возражают: это едва ли не самый надежный тип соединения, если делать их правильно.

Чем опасна обычная скрутка

• При «мокрых» ремонтных работах проводники в монтажных коробках оказываются во влажной среде. Медь и алюминий, из которых сделаны провода, начинают быстро окисляться, электрический контакт становится неустойчивым.
• Устанавливая дополнительные розетки и подключая к ним электроприборы, мы создаем повышенные нагрузки на потревоженные соединения. Они начинают греться, повышение температуры становится катализатором — провода уже не просто окисляются под воздействием влаги, а начинают корродировать и не только греться, но и подгорать.

В многоквартирном доме со скрытой проводкой, где соединения расположены в несгораемых полостях, это приведет к отказу розетки или светильника — неприятно, но пережить можно.

Но электромонтаж на скрутках в деревянном загородном доме, в производственном помещении или гараже — зло абсолютное. Вероятность контакта с влагой и сгораемыми материалами здесь значительно выше. А линейный или входной автомат на вводном электрощите может «не заметить» локального перегрева поврежденного контакта и не предотвратить возгорание.

Как правильно соединять провода

Чтобы скрутка стала безопасной, провода нужно правильно соединить, а затем сварить, пропаять или опрессовать.

Как сделать скрутку правильно:

1. одножильный медный провод зачищается на длину 6–7 см
2. провода скручиваются в плотную аккуратную косичку пассатижами
3. концы оголенных проводов аккуратно подрезаются — должна получиться косичка длиной 4 см или чуть больше, затем провода распрямляются
4. соединение плотно закрывается термоусадочной трубкой подходящего диаметра, которая разогревается термофеном или зажигалкой

Затем скрученные проводники соединяются в «монолит». Вот как это можно сделать.

Сварное соединение

Сварка скруток — это самый сложный вид соединения проводов, подходит исключительно для профессиональных мастеров.

Как это сделать

Свернуть

1. проводники соединяются в плотную косичку
2. конец скрутки обрезается так, чтобы с торца был ровный слой из каждой жилы скрутки
3. торец скрутки обваривается специальным электродом до момента, когда образуется медная капля

Качественно обваренная скрутка — очень плотная, каждая жила сварена воедино. При размотке скрутки капля не разматывается и выдерживает усилие на разрыв.

Никита Худяков

руководитель команды «ЭлектроТок»

Сварка скруток — ювелирная работа. Качественное соединение от дилетантского отделяют буквально доли секунды. Его можно недоварить, переварить, сварить не полностью.

Также надо понимать, что это пожароопасная работа. В процессе сварки раскаленная медная капля может упасть на пол и привести к возгоранию, а если попадет на кожу — станет причиной серьезных ожогов.

Соединение пайкой

Пайка — идеальный способ соединения многожильных проводов в условиях небольшого ремонта. Дает возможность соединить алюминиевые провода (нужен специальный кислотный флюс для пайки алюминия), моножильный и многожильный медный провод или сделать ответвление.

Работа это кропотливая, требует аккуратности, не предполагает высокой производительности и потому не подходит для масштабных электромонтажных работ.

Скрученные провода аккуратно пропаиваются паяльником. Чтобы соединение было надежным, необходимо предварительно смыть пленку окислов кислотным флюсом или канифолью.

Важно: паять провод заземления запрещено!

Опрессовка проводов

Это самый распространенный метод соединения. По качеству он не уступает сварке, но выполнить опрессовку проводов куда проще.

Опрессовку можно использовать в соединительных коробках.

Как это делается

Свернуть

1. концы проводов зачищаются
2. на них надевается гильза ГМЛп (гильза медная луженая половинчатая), она должна быть набита проводами до отказа
3. проводится опрессовка ручными или гидравлическими пресс-клещами
4. излишки жил, торчащие с торца, обрезаются
5. соединение изолируется клеевой термоусадкой под нагревом строительного фена или зажигалки

Также опрессовка — единственный допустимый метод наращивания проводов.

Как это выполняется

Свернуть

1. На целиковый кабель натягивается клеевая термоусадка — так, чтобы она заходила на несколько сантиметров на внешнюю изоляцию кабеля с обеих сторон соединения.
2. На каждую из жил также натягивается клеевая термоусадка с запасом на пару сантиметров с обеих сторон.
3. Концы жил каждого кабеля зачищаются на длину, равную половине гильзы. Это действие производится лесенкой: первая жила самая длинная, последняя — самая короткая. Такая же зачистка, но зеркально, выполняется на присоединяемом кабеле.
4. В гильзы ГМЛ необходимого диаметра с двух сторон заводятся концы жил. Затем гильзы по всей длине обжимаются ручными или гидравлическими пресс-клещами.
5. Клеевые термоусадки на каждой жиле перемещаются на места соединения гильзами и изолируются под нагревом при помощи строительного фена или зажигалки.
6. Клеевая термоусадка на общем кабеле перемещается на место соединения жил и также изолируется под нагревом.

Винтовые клеммники (клеммные колодки)

Применяются для медных проводов в монтажных коробках, обеспечивают разборное соединение. В одно отверстие винтовой клеммной колодки допустимо вставлять лишь один конец.

Соединение на винтовые клеммы — это подвижное соединение, так как в процессе эксплуатации кабельные жилы под воздействием тока то нагреваются, то остывают. За счет этого металл то расширяется, то сжимается, происходит ослабевание зажима. Винты необходимо периодически подкручивать, соответственно, данное соединение должно быть всегда в доступе.

Также винтовые клеммы неустойчивы к перегревам и часто плавятся, выводя из строя электропроводку в квартире.

Никита Худяков

руководитель команды «ЭлектроТок»

Я считаю соединение проводов винтовыми клеммами старинным методом и временным решением, не подходящим для качественного электромонтажа. Скрипя зубами, я допускаю единственный вариант их использования — соединение потолочных или настенных светильников с питающим кабелем.

Самозажимные клеммники WAGO

Позволяют собрать от двух до восьми проводов. Бывают двух видов:

• Первый — многоразовый, с зажимными лепестками. В такие клеммы можно вставить как моножильный, так и многожильный провод.
• Второй — одноразовый, с зажимной колодкой. Этими клеммами хорошо соединять моножильные провода. Многожильные можно, если они пропаяны припоем.

Самозажимные клеммы можно использовать только как временный вариант или в монтажных коробках с прямым доступом. Они идеально подходят для пусконаладочных работ и временных сборок.

Узнайте больше:

• Безопасная электропроводка на даче: от предохранителя до УЗО
• Монтируем с умом: как сэкономить на электропроводке
• Как сделать скрытую проводку в деревянном доме законно и безопасно

09.02.2022

Правильная скрутка проводов | Медных-алюминиевых | в коробке

Всех приветствую, друзья товарищи, сегодня мы разберёмся как правильно и надежно произвести скрутку проводов между собой в электро. коробке, как соединить три электрических провода, как правильно соединить алюминиевый и медный провод. Погнали…

Давайте вспомним, как проводилась скрутка проводов буквально пять, десять лет назад. Так каждый делал и я в большей степени уверен, что по такой-же схеме электрики самоучки проводят скрутку проводов и до сих пор.

Наследие прошлых лет или попросту наши люди привыкли так делать. что если проложили центральный провод от счётчика до определённой комнаты, то в ней нужно обязательно установить расперд.коробку в которой уже сойдутся воедино все провода от розеток, выключателей и прочего. А установить распределительный навесной щит под счётчиком, его как то облагородить и уже к нему подвести все провода и там запитаться без лишних скруток — ЭТО У НАС ДОРОГО, перерасход проводов, да мало ли чего!!!

Так вот. Брались концы проводов и попросту скручивались между собой, фаза к фазе, ноль к нулю. Скрученные провода в месте соединения обматывалась изоляцией, а после всё это, при помощи той-же изоленты, соединялось в один адов клубок, который запихивался в распределительную электро. коробку и закрывался крышкой. Там этих клубков было (да и в некоторых квартирах и домах, это можно и до сих пор наблюдать) несколько, особенно если это распределительная коробка которая стоит в коридоре и содержит в себе скрутку проводов ведущих на кухню, туалет, ванную, разводку по коридору. И вот, этот закуток для тараканов, там себе потихоньку грелся, изоляция выветривалась, провода коротили, отгарали, ну а в следствии, как это бывает, а главное ВНЕЗАПНО, пропадал свет в описанных выше комнатах!

Дело всё в неправильной скрутке проводов, хотя только скрутку и обмотку нельзя в таких последствиях обвинять. Причина может быть и в сечении провода (не выдерживает нагрузки электроприборов), разные по своей структуре провода — алюминиевые соединены с медными.

Любой вид электромонтажных работ, конечно-же лучше доверить специалистам, именно тем, которые знают своё дело от а, до я и в правильном порядке выполняют всю необходимую работу!!!

Как соединить надёжно два, три, провода между собой:

Как правильно сделать скрутку проводов в распределительной коробке, как сделать скрутку алюминиевого и медного провода, как соединить проводку скруткой параллельно и при помощи врезки — ВСЁ ЭТО И МНОГО ДРУГОГО ИНТЕРЕСНОГО ЖДЁТ тебя в ВИДЕО ниже, и в СТАТЬЕ под ним. Продолжим. ..

ВИДЕО гайд по скрутке и изоляции двух медных проводов. и устройство в них врезки:

ВИДЕО: Скрутка медных проводов способом желобок (желобковая продольная)

> В данном видео ролике рассказывается как сделать продольную желобковую скрутку многожильного провода. Суть способа заключается в том, что бы распушить много волосков на обоих окончаниях провода, завести их в друг друга и плотно скрутить.

ВИДЕО: Скрутка проводов параллельная желобковая усиленная

>В видео рассказывается как правильно осуществляется скрутка медных проводов между собой если применять способом параллельной желобковой скрутки с усилением.

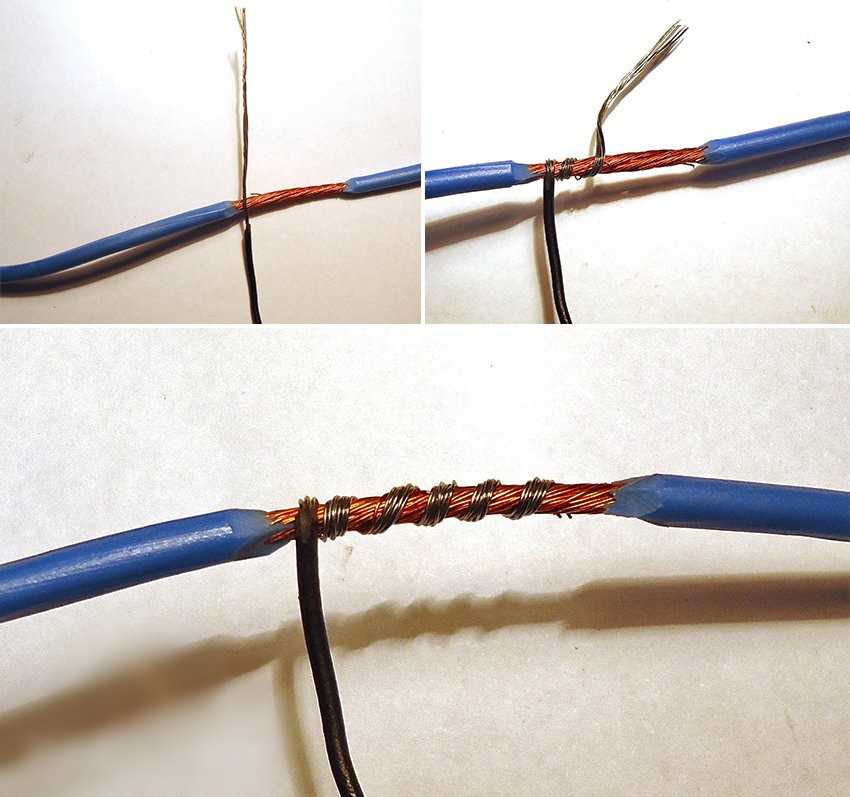

ВИДЕО: скрутка провода при врезке в проложенный провод без разрыва

>В данном видео ролике наш специалист показывает как правильно врезаться в уже проходящий провод, допустим, что запитать от него ноль или фазу, а быть может всё вместе подключив на другой конец розетку или сделав выключатель.

Скрутка проводов в распределительной электро.коробке+ВИДЕО:

Как правильно соединить алюминиевый и медный провод:

Если у вас в квартире до сих пор не поменяна проводка и проложены алюминиевые провода ещё времён СССР, а вам где-то нужно уложить медный провод, в этом случае два эл. провода сделанных из разных материалов напрямую нельзя скручивать. Такое соединение будет сильно нагреваться, особенно если на проводку идёт нагрузка какого-нибудь бытового прибора мощностью хотя-бы 1,5 кВт. В таком случае до замыкания проводов* в месте скрутки — недалеко!

— В таких случаях, когда нужно соединить медный и алюминиевый провод между собой лучше использовать клеммы, но не те «дешманские» клеммы, которые сделаны из пластика, а специальные, которые сделаны из фарфора или карболита.

— Я, до недавнего времени считал, что самой надёжной клеммой является клемма изготовленная и фарфора, но как показала практика, по истечении трёх лет ФАРФОРОВАЯ КЛЕММА РАССЫПАЕТСЯ. Ситуация следующего плана: — ток в розетку поступал по алюминиевым проводам, которые через фарфоровую клемму были удлинены медными проводами и в эту розетку, на протяжении трёх лет, включался пылесос для уборки квартиры, в общем клемма из фарфора не выдержала такой нагрузки. Так что лучше приобретать клеммы из карболита.



*Статья «Скрутка проводов в коробке, алюминиевых и медных между собой, способы соединения трёх и более проводов» подготовлена специально для портала Строительство от А, до Я. Енакиево-Донецк*.
