Сопротивление нихромовой проволоки: Сопротивление нихромовой проволоки, вес нихромовой проволоки

Расчет электрического сопротивления нихрома. Проволоки, ленты, нити



---

---

---







Электрическое сопротивление — это одна из самых важных характеристик нихрома. Оно определяется многими факторами, в частности электрическое сопротивление нихрома зависит от диаметра проволоки, размера ленты, марки сплава. Общая формула для активного сопротивления имеет вид:

R = ρ · l / S

R — активное электрическое сопротивление (Ом)

ρ — удельное электрическое сопротивление (Ом·мм)

l — длина проводника (м)

S — площадь сечения (мм²)

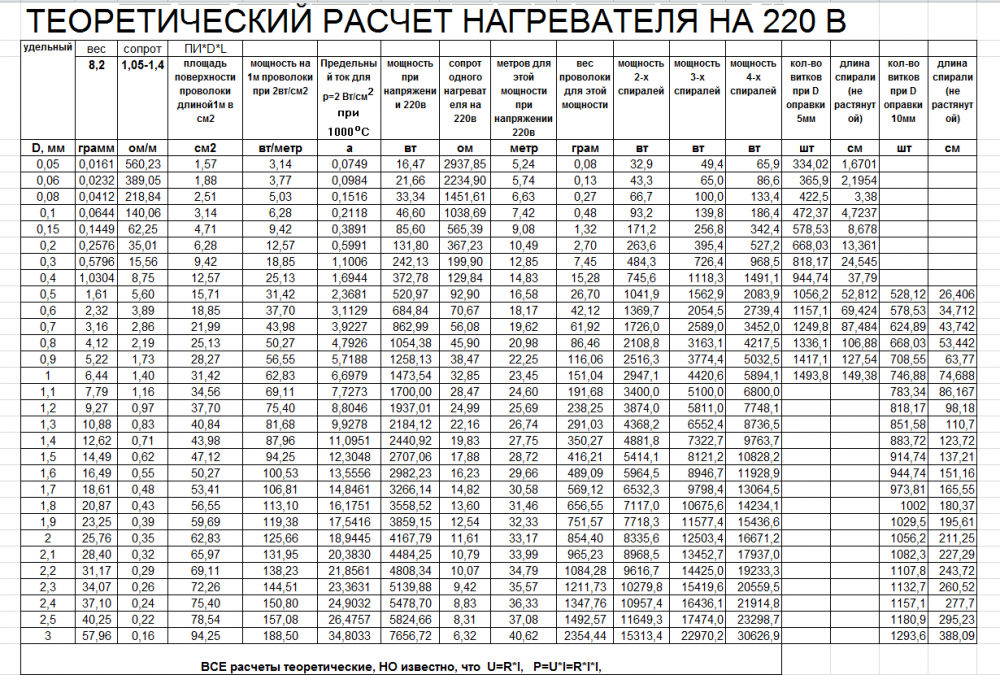

Значения электрического сопротивления для 1 м нихромовой проволоки Х20Н80







Ø типоразмер мм	Электрическое сопротивление нихрома (теория) Ом
Нихромовая нить Ø 0,01	13000
Нихромовая нить Ø 0,02	3340
Нихромовая нить Ø 0,03	1510
Нихромовая нить Ø 0,04	852
Нихромовая нить Ø 0,05	546
Нихромовая нить Ø 0,06	379
Нихромовая нить Ø 0,07	279
Нихромовая нить Ø 0,08	214
Нихромовая нить Ø 0,09	169
Нихромовая нить Ø 0,1	137
Нихромовая нить Ø 0,2	34,60
Нихромовая нить Ø 0,3	15,71
Нихромовая нить Ø 0,4	8,75
Нихромовая нить Ø 0,5	5,60
Нихромовая нить Ø 0,6	3,93
Нихромовая нить Ø 0,7	2,89
Нихромовая нить Ø 0,8	2,2
Нихромовая нить Ø 0,9	1,70
Нихромовая проволока Ø 1,0	1. 40
Нихромовая проволока Ø 1,2	0,97
Нихромовая проволока Ø 1,5	0,62
Нихромовая проволока Ø 2,0	0.35
Нихромовая проволока Ø 2,2	0,31
Нихромовая проволока Ø 2,5	0,22
Нихромовая проволока Ø 3,0	0,16
Нихромовая проволока Ø 3,5	0,11
Нихромовая проволока Ø 4,0	0,087
Нихромовая проволока Ø 4,5	0,069
Нихромовая проволока Ø 5,0	0,056
Нихромовая проволока Ø 5,5	0,046
Нихромовая проволока Ø 6,0	0,039
Нихромовая проволока Ø 6,5	0,0333
Нихромовая проволока Ø 7,0	0,029
Нихромовая проволока Ø 7,5	0,025
Нихромовая проволока Ø 8,0	0,022
Нихромовая проволока Ø 8,5	0,019
Нихромовая проволока Ø 9,0	0,017
Нихромовая проволока Ø 10,0	0,014





Значения электрического сопротивления для 1м нихромовой ленты Х20Н80







Размер мм	Площадь мм2		Электрическое сопротивление нихрома Ом
Нихромовая лента 0,1х20	2		0,55
Нихромовая лента 0,2х60	12		0,092
Нихромовая лента 0,3×2	0,6		1,833
Нихромовая лента 0,3×250	75		0,015
Нихромовая лента 0,3×400	120		0,009
Нихромовая лента 0,5×6	3		0,367
Нихромовая лента 0,5×8	4		0,275
Нихромовая лента 1,0×6	6		0,183
Нихромовая лента 1,0×10	10		0,11
Нихромовая лента 1,5×10	15		0,073
Нихромовая лента 1,0×15	15		0,073
Нихромовая лента 1,5×15	22,5		0,049
Нихромовая лента 1,0×20	20		0,055
Нихромовая лента 1,2×20	24		0,046
Нихромовая лента 2,0х20	40		0,028
Нихромовая лента 2,0х25	50		0,022
Нихромовая лента  2,0×40	80		0,014
Нихромовая лента 2,5х20	50		0,022
Нихромовая лента 3,0х20	60		0,018
Нихромовая лента 3,0х30	90		0,012
Нихромовая лента 3,0х40	120		0. 009
Нихромовая лента 3,2х40	128		0,009





Спирали нихромовые  марка Х20Н80 или Х15Н60 Нихром только российского производства, высокого качества Нихромовые спирали производятся по техническим требованиям заказчика Качественно в короткие сроки Предлагаем заказывать нихромовые спирали в компании ПАРТАЛ Доставка в любую точу РФ







404 Запрошенная Вами страница не найдена

Элементы
Опыт
Решения

+7 (495) 642 53 23

Интернет-магазин нагревателей Элемаг

Каталог О компании Доставка и оплата Применение Статьи Контакты РАСПРОДАЖА

О компании Доставка и оплата Прайс-лист Контакты

• Обогреватели шкафов автоматики
• Промышленные нагреватели
• Спиральные нагреватели
• Инфракрасные нагреватели
• Нагреватели для бочек
• Терморегуляторы
• Термопары
• Буса керамическая
• Термостойкие провода
• Термостойкие клеммные колодки
• Термостойкие разъемы
• Разогрев ЖД цистерн
• Системы кабельного обогрева
• Комплектующие
• Отопление
• Распродажа

Главная

• Обогреватели шкафов автоматики
• Промышленные нагреватели
  • Кольцевые нагреватели
  • Патронные нагреватели
  • Плоские нагреватели
  • Керамические ТЭНы
    • Сухие ТЭНы
    • Воздушный ТЭН
    • ТЭНы для печей отжига и сушки
    • Керамические ленточные ТЭНы
  • Гибкие нагреватели
    • Нагревательные ленты ЭНГЛ
    • Плоские гибкие нагреватели
    • Высокотемпературные гибкие нагреватели
    • Гибкие ТЭНы
  • Радиаторы охлаждения
  • Взрывозащищенные погружные(врезные) нагреватели для нефтепродуктов
  • Высокотемпературные нагреватели
  • Трубчатые ТЭНы
  • Нано-нагреватели
  • Типы подключения
• Спиральные нагреватели
• Инфракрасные нагреватели
  • Керамические излучатели
    • Инфракрасные излучатели керамические плоские ECP
    • Инфракрасные излучатели керамические сферические ECS
    • Инфракрасные обогреватели
    • Инфракрасные излучатели керамические полые ECH
    • Керамические инфракрасные лампы
  • Кварцевые излучатели
    • Кварцевые излучатели QP
    • Трубчатые кварцевые излучатели
  • Карбоновые нагреватели
  • Термоизлучатели
• Нагреватели для бочек
• Терморегуляторы
• Термопары
• Буса керамическая
• Термостойкие провода
• Термостойкие клеммные колодки
  • Керамические клеммники
  • Фарфоровые клеммники
  • Клеммники для электродвигателя
• Термостойкие разъемы
• Разогрев ЖД цистерн
• Системы кабельного обогрева
  • Саморегулирующиеся греющие кабели
  • Греющие кабели постоянной мощности
  • Системы обогрева большой протяженности
  • Соединительные коробки
• Комплектующие
  • Смазки и высокотемпературные пасты
  • Отражатели
  • Защита кабеля
  • Твердотельные реле
  • Теплоизоляционные материалы
  • Фехраль, нихром
• Отопление
• Распродажа

Нихромовая проволока

Знаете, сколько проволоки и какого размера вы хотите? Выберите номер детали из таблицы нихромовых проволок ниже.

Нихромовая проволока 60 обычно используется для изготовления электрического сопротивления для изолированных и открытых приборов. Он широко используется в промышленных печах и даже позволяет плавить металлы. При высоких температурах проволока из нихрома 60 устойчива к охрупчиванию, а это означает, что она прослужит вам дольше, чем менее решительные варианты. Он обладает хорошей пластичностью в холодном состоянии, что позволяет легко сваривать, манипулировать и придавать форму в соответствии с вашими конкретными потребностями.

Нихром 60 менее устойчив к ржавчине и окислению, чем кантал, но обладает более высокой устойчивостью к влажной коррозии и изготовлен из немагнитного сплава. Это означает, что в кислых средах или местах, где проволока может контактировать с жидкой или электролитной средой, проволока из нихрома 60 будет сопротивляться деградации на более высоком уровне и продолжать функционировать в течение более длительного периода времени.

Нихром 20 Этот сплав имеет умеренную стойкость к окислению. Области применения: огнеупорные анкерные болты, элементы крепежа и клеммы, прикрепленные к никель-хромовым нагревательным элементам. Нихром 30 Этот сплав также используется для обогрева кабелей и тросов в элементах размораживания и защиты от обледенения, резисторах, напольных обогревателях, электрических одеял и подкладок, обогревателях плинтусов и автомобильных сидений. Области применения: Реостаты для тяжелых условий эксплуатации, нагреватели с открытым змеевиком в системах ОВКВ, ночные накопительные нагреватели, сплошные нагревательные плиты, конвекционные нагреватели и тепловентиляторы. Нихром 40 Области применения: ночные нагреватели, конвекционные нагреватели, реостаты для тяжелых условий эксплуатации, тепловентиляторы, нагревательные кабели и тросовые нагреватели в элементах размораживания и защиты от обледенения, электрические одеяла и подушки, автомобильные сиденья, обогреватели плинтусов и напольных обогревателей, а также резисторы.

Нихром 60 Нихром 60 идеально подходит для использования в качестве нагревательных элементов в бытовых условиях и в условиях умеренной жары и высокой влажности. Области применения: Трубчатые элементы с металлической оболочкой, используемые, например, в конфорках, грилях, тостерах и накопительных нагревателях. Сплав также используется для подвесных змеевиков в воздухонагревателях в сушилках для белья, тепловентиляторах, сушилках для рук. Нихром 70 Нихром 70 отлично подходит для разрежения атмосферы, так как не подвержен «зеленой гнили». Применение: этот тип нихромовой проволоки используется в электрических нагревательных элементах в промышленных печах. Нихром 80 Нихром 80 имеет очень хорошую стабильность формы. Этот сплав обеспечивает более длительный срок службы по сравнению с другими типами нихромовой проволоки благодаря превосходным адгезионным свойствам его поверхностного оксида. Обычно используется для промышленных печей и нагревательных элементов в бытовой технике. Области применения: водонагреватели, утюги, гладильные машины, штампы для литья пластмасс, паяльники, трубчатые элементы с металлической оболочкой и картриджные элементы.

Проволока сопротивления из нихрома и кантала

Проволока сопротивления из нихрома и кантала

	HeatersPlus.com Вопросы? 1-800-442-2581 8:00–17:00 с понедельника по пятницу (восточное время)	Тележка для покупок Наш безопасный сайт для онлайн-заказов: www.MorElectricHeating.com. O или другие веб-сайты: www.InfraredHeaters.com и www.Fans-Plus.com.
	Главная | Заказ | Свяжитесь с нами | Обогреватели | Управление | Аксессуары | Поиск

Нихромовая и канталовая нагревательная проволока сопротивления

25, 50, 75 и 100 футов отрезки проволоки нихром-60
Спираль Нихромовая проволока (сопротивление открытой катушки Проволочные элементы — инфракрасные и воздушные нагреватели/канальные нагреватели)

5, 10 и 30 фунтов катушки с нихромовой проволокой, обычно используемой в качестве нагревателя сопротивления. Проволока нихромовая-60 (NiCr60 Тип 675 Никель-хромовый сплав) Никель: 57-58%, Хром: 16%, Кремний: 1,5%, Железо: Баланс Также доступны другие нихромовые сплавы. Другие типы провода сопротивления, такого как Kanthal, так же доступно.

ТЕМПЕРАТУРНЫЕ ХАРАКТЕРИСТИКИ ТОКА ИЗ НИХРОМА 60 ПРЯМАЯ ПРОВОДКА С указанием приблизительного тока в амперах, необходимого для получения заданной температуры. Применяется только к прямым проводам, натянутым горизонтально в свободном воздухе.
AWG (Калибровка)	Диам.	Темп. 400F Темп. 204С	600  316	800  427	1000  538	1200  649	1400  760	1600  871	1800  982	2000 1093
1	. 289	75.10	104.00	134,0	169,0	210,0	257,0	309,0	363,0	417,0
2	.258	62,81	87,45	112,4	142.1	176,5	215,9	259,5	304,9	350,3
3	.229	52,54	73,53	94,33	119,4	148,5	181,4	217,9	256,0	294,2
4	. 204	43,94	61,82	79,15	100,4	124,8	152,4	183,0	215,0	247,2
5	.182	36,75	51,98	66,41	84,36	104,9	128,0	152,7	180,6	207.6
6	.162	30,74	43,72	55,72	70,91	88. 16	107,5	129,0	151,7	174,3
7	.144	25,71	36,75	46,75	59,60	74.12	90.35	108,3	127,4	146,4
8	.128	21.50	30,90	39,23	50.10	62,30	75,90	91.00	107,0	123,0
9	. 114	18.00	25,90	33.20	42.10	52,40	64,20	76,80	90.20	104,0
10	.102	15,43	22.03	28,15	35,63	44,30	54,39	65.08	76,40	88.00
11	.091	13,23	18,72	23,89	30. 16	37,54	46.07	55,15	64,70	74,4
12	.081	11.34	15,91	20,27	25,53	31,77	39.03	46,73	54,80	63.01
13	.072	9,73	13,53	17.21	21,61	26,89	33.06	39,60	46,41	53,31
14	. 064	8,34	10,50	14,59	18.30	22,76	28.01	33,56	39,31	45.11
15	.057	7,15	9,78	12,38	15,50	19,26	23,73	28,44	33,30	38,17
16	.051	6.13	8,31	10,50	13. 11	16.30	20.10	24.10	28.20	32,30
17	.045	5,31	7,18	9.13	11.30	13,90	16,90	20.30	23,60	27.00
18	.040	4,66	6,26	7,90	9,75	11,96	14,51	17,37	20,48	23. 08
19	.036	4,09	5,46	6,84	8,41	10.30	12,45	14,87	17,78	19,73
20	.032	3,58	4,77	5,92	7,25	8,86	10,69	12,72	15,43	16,87
21	.0285	3,14	4,16	5. 13	6,26	7,63	9.17	10,88	13.40	14.40
22	.0253	2,76	3,63	4,44	5,40	6,56	7,87	9,31	11,63	12.33
23	.0226	2,42	3.16	3,84	4,67	5,65	6,76	7,97	10. 09	10,54
24	.020	2,12	2,76	3,32	4.01	4,86 ​​	5,80	6,82	8,76	9.01
25	0179	1,84	2,42	2,90	3,44	4,15	4,97	5,86	6,96	7,72
26	.0159	1,58	2,09	2,52	3,00	3,61	4,31	5,06	5,97	6,63
27	. 0142	1,37	1,80	2,19	2,62	3,14	3,73	4,37	5.12	5,69
28	.0126	1,18	1,55	1,90	2,28	2,73	3,23	3,77	4,39	4,88
29	.0113	1,02	1,34	1,65	1,99	2,37	2,80	3,25	3,76	4,19
30	. 010	.875	1,16	1,43	1,74	2,06	2,43	2,81	3,22	3,59
31	.0089	.754	1,00	1,24	1,51	1,79	2.10	2,42	2,76	3,09
32	.008	.650	.860	1,08	1,32	1,56	1,82	2,09	2,37	2,65
33	. 0071	.560	.750	.940	1,13	1,34	1,56	1,80	2,04	2,26
34	.0063	.493	.658	.820	.978	1,16	1,34	1,54	1,74	1,93
35	.0056	.434	.577	.715	. 846	1,01	1,16	1,32	1,49	1,66
36	.005	.382	.506	.623	.732	.872	.998	1,13	1,27	1,42
37	.0045	.337	.444	.543	.633	.755	.860	.970	1,09	1,21
38	. 004	.296	.390	.474	.548	.654	.741	.831	.931	1,04
39	.0035	.261	.342	.413	.474	.567	.638	.712	.796	.888
40	.0031	.230	.300	.360	. 410	.491	.550	.610	.680	.760

Размер и приблизительная морозостойкость Различные сплавы для стандартных мощностей
Вт при Рабочая Температура	NlХРОМ 80		НИХРОМ 60		РЕКОМЕНДУЕТСЯ
	Ом при 75 градусах		Ом при 75 градусах		А.В.Г. РАЗМЕРЫ
	110-120 В	220-240 В	110–120 В	220-240 В	110–120 В	220-240 В
100	123,52	494,09	118. 10	472,40	Макс. 26-30 мин.	Макс. 29-33 мин.
150	82.347	329,38	78.732	314,93	26-30	29-33
200	61.761	247,04	59.050	236,20	25-29	28-32
250	49.409	197,64	47.240	188,96	24-28	27-31
300	41.174	164,69	39.366	157,46	24-28	27-31
350	35.291	141,16	33.742	134,97	23-27	26-30
400	30.881	123,52	29. 525	118.10	22-26	25-29
450	27.449	109,80	26.244	104,98	20—24	23—27
500	24.704	98.817	23.620	94.479	20—24	23—27
550	22.458	89.832	21.472	85.889	19-23	22—26
600	20.586	83.345	19.683	79.730	19-23	22—26
650	19.004	76.016	18.170	72,679	19-23	22—26
700	17.646	70,584	16.871	67. 486	18-22	21—25
750	16.468	65.874	15.745	62,982	18-22	21—25
800	15.440	61.766	14.762	59.055	18-22	21—25
850	14.532	58.128	13.894	55,577	17—21	20-24
900	13.724	54.897	13.122	52.487	17—21	20-24
950	13.002	52.009	12.431	49.726	17—21	20—24
1000	12.352	49.409	11.810	47.240	16—20	19-23
1050	11. 764	47.055	11.247	44,989	16-20	19-23
1100	11.229	44,918	10.737	42,946	16-20	19-23
1150	10.741	42,964	10.270	41.078	15-19	18-22
1200	10.2936	41.174	9.8418	39.367	15-19	18-22
1250	9.8817	39,527	9.4479	37.792	14-18	17-21
1300	9.5016	38.006	9.0845	36.338	14-18	17-21
1350	9.1497	37. 599	8.7480	35,992	13-17	16-20
1400	8.8229	36.292	8.4356	34.743	13-17	16-20
1450	8.5188	34.075	8.1449	32.579	12-16	15-19
1500	8.2347	32,938	7,8732	31.493	12-16	15-19
2000	6.1761	24.704	5.9050	23.619	10-14	13-17
2500	4.9409	19.764	4.7240	18.896	9-13	12-16
3000	4.1174	16.469	3,9366	15. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Найти:
