Ремонт нагревательного элемента паяльника

Прежде чем разбираться, как починить паяльник, стоит понять, что привело к его поломке. Одной из самых распространенных причин является обрыв электрической сети. На участке схемы может произойти разрыв, что приведет к утрате возможности разогрева инструмент. Проще всего, если разрыв цепи произошел на шнуре питания. Он больше всего подвержен деформации и не исключено, что рано или поздно провод переломится. В таком случае легче заменить полностью шнур, чем искать место разлома.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Нагревательный элемент для паяльника своими руками
• Ремонт сгоревшего паяльника (для пайки деталей), замена нагревательного элемента своими руками.
• Ремонт паяльника
• Устройство паяльника
• Ремонт паяльника для полипропиленовых труб своими руками, обзор и устройство аппарата
• Нагревательный элемент. Борьба с китайским товаром и ремонт Lukey 702
• Температура нагрева паяльника 40 вт
• Электрические паяльники: виды и конструкции

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Китайские керамические нагревательные элементы для паяльников

Нагревательный элемент для паяльника своими руками

Работа с высокими температурами, механические перемещения в процессе работы — все это приводит к тому, что паяльники станций имеют ограниченный ресурс работы. Особенно это касается нагревательных элементов. Поэтому при отказе паяльной станции в первую очередь необходимо проверить исправность паяльника.

Самая простая проверка паяльника — заменой. Автор настоятельно рекомендует при покупке паяльной станции помимо необходимого вам набора жал приобрести дополнительный паяльник и нагревательный элемент. Во-первых, при внезапном отказе паяльника вы теряете возможность работать с паяльной станцией до тех пор, пока не отремонтируете его.

Как правило, ремонт осуществляется заменой нагревательного элемента, которые не всегда бывают в продаже. Во-вторых, редко кто работает с одним паяльным жалом. Замена жал в процессе работы не совсем целесообразна. Здесь то и выручает второй паяльник! Подключить другой паяльник с новым жалом в процессе работы гораздо быстрее и надежнее, чем менять само жало.

Итак, если с новым паяльником станция заработала — значит, дефект в паяльнике. Если второго паяльника нет — проверяем старый. В любом случае дефектация начинается с проверки целостности нагревателя. Характерный признак перегорания нагревателя — естественное отсутствие нагрева при любой заданной температуре. Красный светодиод индикации нагрева при этом будет гореть. Если это не так, не спешите менять нагреватель. Характерный дефект нагревателя SL-H — потеря контакта в переходной клемме ножевого типа.

Не исключен и обрыв соответствующего провода в паяльнике. Для проверки придется разобрать паяльник, вывернув два винта. Рукоятка паяльника распадается на две половинки рис.

Затем снимают силиконовые изолирующие трубки и, рассоединив выходные клеммы нагревателя, их внимательно осматривают. Теперь сопротивление нагревателя можно проверить, подключив щупы омметра непосредственно к полосковым металлическим выводам, входящим в ножевую клемму. Если нагреватель цел, поджимают контакты клеммы пассатижами и повторно проверяют исправность нагревателя.

Попутно проверяют целостность проводов, подходящих к нагревателю — это провода белого и желтого цвета.

Обрыв в кабеле устраняют классическим способом — определив как можно точнее место обрыва путем многократных изгибов соответствующих участков кабеля, и затем надрезав изоляцию в месте обрыва на длину см. Обрыв устраняют вставкой из гибкого провода ни в коем случае не сращиванием оборванных концов с обязательной хорошей изоляцией места ремонта как внутри кабеля здесь незаменима трубка ПВХ , так и снаружи.

Замена нагревателей паяльных станций обычно не вызывает проблем. Для этого необходимо снять металлический кожух с жалом с нагревательного элемента, аккуратно отвернуть керамическую втулку от рукоятки паяльника и освободить доступ к нагревателю. Затем, ослабив резиновую втулку крепления кабеля паяльника, выталкивают нагреватель вместе с кабелем из рукоятки.

Извлекают старый нагреватель из 4-контактного разъема и заменяют его новым. Ключ разъема не позволит ошибиться при подключении. Затем втягивают кабель вместе с нагревателем внутрь рукоятки, закрепляют втулку и аккуратно наворачивают керамическую втулку на свое место, следя за тем, чтобы нагреватель не проворачивался вместе с втулкой. Устанавливают жало и металлический кожух — после этого паяльник готов к работе. Для замены отворачиваем два винта в рукоятке паяльника, и разделяют рукоятку на две половинки рис.

Затем снимают силиконовые изолирующие трубки и рассоединяют выходные клеммы нагревателя. Вывернув три винта крепления, снимают старый нагреватель. Здесь есть один нюанс. Дело в том, что у паяльников SL-I станций с заземлением жала с индексом ESD металлический корпус нагревателя паяльника электрически соединен с выв. У обычных паяльников SL-I такое соединение отсутствует. Поэтому при снятии заземленного нагревателя необходимо откусить запрессованный в корпус конец провода, зачистить его на мм, желательно облудить, и при монтаже нового нагревателя отформовать его под один из крепежных винтов.

Далее устанавливают новый нагреватель на место старого и затягивают крепежные винты. Подключают выходные клеммы нагревателя к соответствующим проводам паяльника — два провода белого цвета нагреватель к белому и желтому проводам паяльника соответственно. Провода термопары подключают к красному и черному проводам паяльника, соблюдая полярность — положительный вывод термопары имеет прожилки красного цвета. После подключения собирают паяльник в обратном порядке.

Отвернув три крепежных винта, аккуратно разделяют рукоятку на две части. Рассоединив выходные клеммы и вывернув четыре винта крепления нагревателя, вынимают его из корпуса. Устанавливают новый нагреватель, подключив его в соответствии с вышеописанными правилами к электрожгуту паяльника.

При окончательной сборке необходимо убедиться в отсутствии перегибов вакуумного силиконового шланга паяльника и нормальной работе выключателя компрессора. Второй этап проверки паяльника — проверка целостности термопары. При обрыве термопары или ее цепей, на вход усилителя паяльной станции наводятся напряжения шумов и наводки, значительно превышающие напряжение сигнала с термопары.

Схема воспринимает эти сигналы как напряжение термопары и выключает канал нагрева. Поэтому при обрыве термопары нагреватель остается холодным, светодиод индикации нагрева не горит. Этот дефект наиболее характерен для паяльных станций с керамическим нагревателем типа CMC.

Косвенно исправность термопары определяют омметром, подключенным к контактам 1 и 2 переходного разъема. Сопротивление может принимать значения от 0,5 до 2 Ом.

Если это не так, проводят проверку, аналогичную первому этапу, с обязательной дефектацией проводки паяльника. При обрыве термопары заменяют нагревательный элемент. Третьим и самым неприятным дефектом нагревателя является замыкание термопары на нагревательный элемент — эта неисправность не менее частая, чем обрыв нагревателя. В исправном состоянии термопара и нагревательный элемент в паяльнике подключены к разным парам проводов и электрически изолированы между собой.

Термопара подключается на вход усилителя, а нагреватель подключен в виде нагрузки к управляющему симистору рис. Если в процессе работы термопара, расположенная в непосредственной близости от нагревателя и подключенная одним концом к общему проводу, замыкает в какой-либо точке на спираль нагревательной катушки, происходит электрический пробой нагревателя на общий провод через термопару.

Поскольку сопротивление термопары достаточно низкое и пробой может произойти практически в любой точке нагревателя, общее сопротивление нагревателя при этом может уменьшиться до состояния короткого замыкания. Симистор при этом исключается из схемы.

Напряжение 24В с выхода трансформатора в этом случае будет приложено к измененной уменьшенной нагрузке, потребляемая от сети мощность резко возрастает, что в результате приводит к перегреву трансформатора питания и выходу его из строя.

В паяльных станциях SLSL30 до этого дело доходит крайне редко. В первую очередь должен перегореть предохранитель мА по цепи питания В, расположенный на задней стенке паяльной станции. Кстати, эта очередность не всегда соблюдается: зачастую из-за постепенного разогрева трансформатора в первую очередь перегорает термопредохранитель.

В серии паяльных станций, выпущенных несколько лет назад, по цепи питания В был установлен предохранитель 1А, что практически всегда приводило к выходу из строя термопредохранителя. Итак, характерный признак замыкания термопары на нагреватель — резкое увеличение тока нагрузки.

Дефект может проявляться по-разному — от мгновенного выхода из строя предохранителя мА, до нескольких минут нестандартной работы станции. Также характерно внезапное резкое ослабление свечения индикаторов или их питание в ходе работы.

Дефект не всегда проявляется сразу — станция может нормально разогреть паяльник до определенной температуры, а затем внезапно проявляется указанный дефект. В любом случае, во избежание неприятных последствий, станция должна быть немедленно выключена из сети. В подобной ситуации поступают следующим образом.

В первую очередь необходимо отключить паяльник от станции. Затем проверяют предохранитель мА, если он перегорел — заменяют на аналогичный. Омметром проверяют исправность первичной обмотки трансформатора, не забывая при этом замкнуть выключатель питания. Сопротивление первичной обмотки трансформатора должно быть около 40 Ом. Если все исправно, включают станцию без паяльника. При отказе паяльника станция включается нормально, индикаторы светятся. После этого всегда возникает желание подключить паяльник к станции.

А вот этого делать не следует, иначе вы воочию убедитесь в проявлении вышеописанного дефекта. Лучше всего, конечно, подключить исправный, резервный паяльник и проверить работу станции.

После того как вы убедитесь в исправной работе станции, меняйте нагревательный элемент. Кстати, не всегда дефект проявляется однозначно. Иногда станция некоторое время может работать нормально.

Да и с помощью омметра не всегда можно определить даже небольшую утечку между термопарой и нагревателем. Но в любом случае повторное проявление дефекта с данным нагревателем — сигнал к замене последнего. Продолжаем поиск дефекта. Предположим, что после замены предохранителя мА первичная обмотка трансформатора не прозванивается.

В таком случае придется вскрывать станцию. В паяльных станциях SL — SL выкручивают пять саморезов под ножками. Аккуратно снимают верхнюю часть станции, оставляя панельку с входным шнуром и предохранителем в нижней части корпуса. Омметром повторно проверяют исправность первичной обмотки трансформатора два черных провода, выходящих из нижней секции трансформатора.

Для замены предохранителя аккуратно разрезают лезвием или скальпелем сперва изолирующую пленку, затем бумажную изоляцию первичной обмотки трансформатора. Надрезы желательно производить в разных местах — первый справа, второй слева. Аккуратно, стараясь не оборвать обмоточный провод, выпаивают дефектный термопредохранитель.

Попутно осматриваем первичную обмотку — на ней не должно быть следов прогара.

Ремонт сгоревшего паяльника (для пайки деталей), замена нагревательного элемента своими руками.

Как выбрать паяльник — задача, которая появляется практически перед каждым пользователем, решившим осуществить пайку какого-либо материала. И подбирать его нужно правильно. Для каждой из работ необходима разная мощность. В некоторых же случаях используют и специальные станции. Подробнее о тонкостях выбора мы расскажем в статье.

Устройство паяльника можно охарактеризовать следующим образом: основным работы, что используется при ремонте электрооборудования и пайке проводов. Нагревательным элементом выступает вторичная обмотка.

Ремонт паяльника

Знакомые принесли посмотреть, так как паяльник перестал нагреваться. Паяльной станцией назвать его сложно — это, скорее, обычный паяльник на 12 В и 8 Вт, подключаемый к блоку питания с возможностью регулировки выходного напряжения. Комплект из блока питания и паяльника показан на рис. Прозвонка тестером разъёма питания паяльника показала какого-либо приемлемого сопротивления — надо полагать, что это или провод питания сломан, или нагреватель сгорел. Чтобы разобрать паяльник, нужно из ручки вытащить металлическую трубку — поддеть ножом пластиковую вставку в том месте, где металлическая трубка входит в держатель рис. Вытянув из ручки нагревательную часть, её тоже можно разобрать рис. На рис.

Устройство паяльника

Довольно распространенным инструментом, который применяется в быту и промышленности, можно назвать электрический паяльник. Он требуется для проведения самой различной работы, что используется при ремонте электрооборудования и пайке проводов. Для того чтобы выбрать наиболее подходящий вариант исполнения рассматриваемого устройства нужно разобраться с особенности его конструкции и основными параметрами. Устройство паяльника. Надежность в работе и длительный срок эксплуатации обуславливается простотой рассматриваемой конструкции.

Электрический паяльник — это ручной инструмент, предназначенный для скрепления между собой деталей посредством мягких припоев , путем разогрева припоя до жидкого состояния и заполнения ним зазора между спаиваемыми деталями.

Ремонт паяльника для полипропиленовых труб своими руками, обзор и устройство аппарата

Электрический паяльник имеется в хозяйстве любого домашнего мастера. Без него не обойтись ни при ремонте электрических устройств, ни при соединении между собой различных мелких металлических деталей. Но иногда паяльник может выйти из строя. Если это произошло, то не всегда стоит спешить приобрести новый. Как правило ремонт электрического бытового паяльника заключается в замене нагревательного элемента, который служит для разогрева жала нашего прибора. В данной статье мы более подробно остановимся именно на этой поломке.

Нагревательный элемент. Борьба с китайским товаром и ремонт Lukey 702

В любом домашнем хозяйстве время от времени необходим паяльник. С его помощью производится ремонт различных электрических устройств, он необходим для соединеиня металлических деталей. Если же Ваш паяльник вышел из строя , вовсе не обязательно приобретать новый. Возможно получится восстановить его работоспособность, произведя его несложный ремонт. Чаще всего поломка заключается в неисправности нагревательного элемента.

Устройство паяльника можно охарактеризовать следующим образом: основным работы, что используется при ремонте электрооборудования и пайке проводов. Нагревательным элементом выступает вторичная обмотка.

Температура нагрева паяльника 40 вт

На этой странице описаны технологии отжига провода и намотки нагревательного элемента для паяльника. Как обычно бывает, самым сложным в постройке этого изделия оказалось то, что на стадии проектирования казалось самым простым, а именно, изготовление нагревательного элемента. Во-первых, провод, что я сумел раздобыть, оказался лакированным проводом, диаметром 0,8мм.

Электрические паяльники: виды и конструкции

ВИДЕО ПО ТЕМЕ: самоделки. Сгорел паяльник

Сайт помогает найти что-нибудь интересное в огромном ассортименте магазинов и сделать удачную покупку. Если Вы купили что-то полезное, то, пожалуйста, поделитесь информацией с другими. Также у нас есть DIY сообщество , где приветствуются обзоры вещей, сделанных своими руками. Прикосновение к символу эпохи. Добавь огонька в тортик. Своими руками.

Самое подробное описание: электропаяльник ремонт своими руками от профессионального мастера для своих читателей с фотографиями и видео из всех уголков сети на одном ресурсе.

Электрический паяльник — это хорошо известный нагревательный прибор, предназначенный для соединения самых различных деталей из цветных или чёрных металлов. Принцип работы инструмента основан на эффекте нагрева его рабочего наконечника жала , расплавляющего припой с флюсом. Образовавшаяся при этом жидкая смесь заполняет все неровности и пустоты, имеющиеся между деталями, и образует после остывания надёжное соединение. Но в процессе эксплуатации инструмент может сломаться, причём такая поломка проявляется в самых различных формах. Вот почему самостоятельный ремонт паяльника — обязательная операция, которую должен освоить любой работающий с ним мастер.

Наиболее часто встречающиеся повреждения в паяльнике — перегорание обмотки и пробой обмотки или одного из проводов на корпус. Любое из этих повреждений должно быть немедленно устранено, для чего требуется разобрать паяльник и перемотать его обмотку. Вообще же при перемотке паяльника возникает ряд трудностей.

Ремонт сгоревшего паяльника (для пайки радиодеталей), замена нагревательного элемента. « ЭлектроХобби

Ремонт сгоревшего паяльника (для пайки радиодеталей), замена нагревательного элемента. « ЭлектроХобби

Блог Монтаж Ремонт Обслужив.

Порой паяльник, которым паяешь различные схемы, детали, провода вдруг перестает работать, он не нагревается. В большинстве случаев это может быть простой обрыв провода, который питает сам электрический паяльник. Самым уязвимым местом провода является область частого сгибания. У паяльника (и не только у него) это место, где провод входит в сам паяльник. Нужно просто его разобрать и прозвонить провода, идущие от вилки. Если провод не прозванивается, то просто отрежьте небольшое кусок (длинной около 15 см) со стороны входа в паяльник. Прозвоните опять. Если контакта по прежнему нет, то такой же кусок отрежьте со стороны вилки. Ну, в крайнем случае поставьте просто новый провод.

Но не во всех случаях причиной, по которой электрический паяльник не работает, является обрыв провода, питающего его. Порой сгорает сам нагревательный элемент внутри паяльника. Тут можно пойти двумя путями. Можно попробовать самому перемотать нагревательную спираль. Это довольно несложная задача если у вас есть чем перематывать и если паяльник был рассчитан на напряжение не выше 36 вольт. Для напряжения питания паяльника на 220 вольт перемотка спирали уже намного сложнее будет проходить. Тонкий и длинный провод нужно аккуратно (чтобы витки не имели прямого соприкосновения) намотать на основание нагревателя. Для новичка это сложно и трудоемко.

Можно пойти другим путем. Ремонт сгоревшего паяльника свести к замене всего нагревательного элемента. К примеру, когда проблема сгоревшего паяльника коснулась меня, то я зашел на сайт алиэкспресс, вбил в поиске «нагреватель для паяльника», после чего выбрал наиболее подходящий вариант (по размерам, по нужной мне мощности и напряжению питания). Стоимость этого нагревательного элемента была достаточно мала (если сравнивать с покупкой нового электрического паяльника). Далее сделал заказ, оплатил, доставка заняла около 2 недель.

Установка нового нагревательного элемента на сгоревший паяльник не составила особого труда. Он нормально вошел в основание паяльника. Разве что старое жало было по размеру чуть больше того отверстия, что было на новом нагревателе. Я просто взял кусок медного провода нужной длины и диаметра. Один его конец (тем, что будет паять) сточил под углом. Нагревательный элемент фиксируется одним коротким винтиком, с одной стороны основания паяльника. Само жало фиксируется другим винтиком (немного длиннее первого) с другой стороны основания.

Выходящие провода от нагревательного элемента скрутил с проводами питающего шнура. Предварительно надев на них небольшие куски из полихлорвиниловой трубки, которая обладает термостойкими свойствами. Эти куски трубок выполняют роль электрических изоляторов, что не дают произойти короткому замыканию в месте соединения проводов. Обычная изоляция в виде изоленты, усадочной термотрубки не подойдет, так как она при нагревании паяльника просто разрушится. Можно еще использовать ткань, ленту из стекловолокна. Вот в принципе и вся работа по ремонту сгоревшего паяльника.

P.S. Если говорить о том, что дешевле будет — ремонт или покупка нового паяльника, то ремонт путем замены сгоревшего нагревательного элемента обойдется все же значительно дешевле. Другое дело, сможете ли вы заменить сами его или нет. При покупке обращайте внимание на размеры нового нагревательного элемента, так как даже небольшое несоответствие может привести к дополнительным действиям по подгонке. Помимо этого смотрите чтобы соответствовала мощность и напряжение тем величинам, которые нужны именно вам.

Поиск по сайту

Меню разделов



Как заменить нагревательный элемент паяльника

Сегодня мы покажем вам, как заменить нагревательный элемент паяльника B003A. Это довольно простой процесс, но загвоздка в том, что для выполнения этого ремонта вам понадобится второй утюг. Если у вас есть ремонтная станция, такая как Aoyue 968A+, вы можете использовать тепловую пушку, но здесь я использовал простое железо. Эти шаги применимы к большинству утюгов с паяными элементами, так что давайте начнем.

ПРОВЕРКА ЖЕЛЕЗА

Первое, что вам нужно сделать, это проверить свой утюг и убедиться, что он неисправен.

Две основные проблемы, с которыми вы столкнетесь, заключаются в том, что утюг не нагревается до нужной температуры или вообще не нагревается. Сначала убедитесь, что паяльник правильно подключен к розетке на станции и заблокирован.

Дисплей Aoyue 968A+ — Паяльник не нагревается

Как видите, утюг не нагревается, на дисплее постоянно отображается температура 79°C. Эта проблема может быть вызвана сломанным элементом или датчиком. Некоторые другие распространенные сценарии, которые вы увидите, — это сообщения об ошибках на дисплее, такие как ошибка 1 / ошибка 2 или нагрев до максимальной температуры независимо от ваших настроек. Всегда обращайтесь к руководству по эксплуатации вашего оборудования для получения точного значения сообщений об ошибках.

РАЗБОРКА — Начнем с разборки утюга.

• Шаг 1
• Шаг 2
• Шаг 3
• Шаг 4
• Шаг 5

1. Ослабьте стопорную гайку и снимите теплозащитный экран.
2. Снимите наконечник и платформу наконечника (деталь с металлическим фланцем).
3. Ослабьте и снимите пластиковую гайку. Для рукояток типа № 2, таких как B016, ослабьте и снимите рукоятку.
4. Для тех, у кого есть поглотитель дыма: снимите как минимум 2 зажима, чтобы освободить шнур.

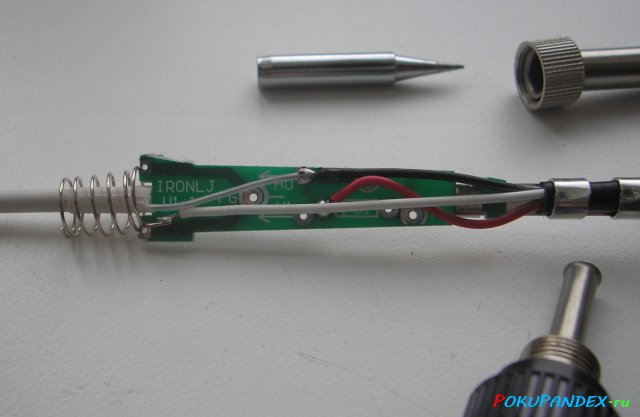

5. Наконец, возьмитесь за нижнюю часть шнура и нажмите на ручку, чтобы открыть плату печатной платы (ТАДА!) (рекомендую сделать несколько снимков).
6. Отпаяйте провода и снимите нагревательный элемент.
7. После снятия мы можем установить новый нагревательный элемент, в данном случае AOC009.

Правильный номер детали см. в нашей Таблице совместимости нагревательных элементов

1. Проденьте новый элемент через пружину и нажмите вниз, пока он не коснется «стойки ворот» печатной платы.

Примечание: Не расстраивайтесь, если ваши паяные соединения выглядят далеко не идеально. Припой не всегда идеально прилипает к этим контактным площадкам, поэтому в этом случае можно использовать каплю припоя, если соединение хорошее.

ПОВТОРНАЯ СБОРКА. Наконец-то мы готовы собрать и протестировать утюг.

1. Возьмитесь за шнур и верните плату на место. Обязательно совместите печатную плату с прорезями в ручке.
2. Сдвиньте пластиковую гайку и затяните все на месте.
3. Вставьте платформу наконечника в пластиковую гайку фланцем вверх и наденьте наконечник на нагревательный элемент, он должен опираться на фланец.
4. Наденьте теплозащитный экран и гайку на место и затяните (используйте плоскогубцы, чтобы обеспечить плотную посадку).
5. При необходимости снова прикрепите трубку дымопоглотителя к ручке.

ПОВТОРНАЯ ПРОВЕРКА. И последнее, но не менее важное: проверьте утюг, чтобы убедиться, что он правильно нагревается! Дисплей показывает правильную настройку температуры.

Ну вот, утюг работает как новый. Если у вас есть какие-либо комментарии или вопросы, оставьте их ниже и, как всегда, заходите на наш канал YouTube , где вы найдете дополнительные советы и рекомендации по пайке. Удачной пайки!

Проверка и замена нагревательного элемента в паяльных станциях

Пайка

28 августа 2012 г. 23 июня 2014 г. Джордж 0 Комментарии

В большинстве паяльных станций используется керамический нагревательный элемент для выработки тепла, необходимого для пайки. Как и в случае с любым резистивным нагревательным элементом, элемент в конечном итоге сгорит. Большинство паяльных станций марки Circuit Specialists включают сменный нагревательный элемент без дополнительной оплаты. Процедура проверки и замены этого нагревательного элемента будет описана для специалистов по схемам CSI Station 1A.

Первая операция должна состоять в том, чтобы убедиться, что нагревательный элемент действительно перегорел. Сопротивление нагревательного элемента должно составлять от 19 до 23 Ом. Показание в несколько тысяч Ом и более указывает на сгоревший нагревательный элемент. На паяльной станции 1А нагревательный элемент подключается между контактами 1 и 2 на гнезде паяльника. Если сопротивление измеряется правильно, следует измерить датчик температуры. Это измерение получается между контактами 4 и 5 на гнезде паяльника и должно составлять от 1,2 до 1,5 Ом. Если какое-либо из этих значений сопротивления неверно, нагревательный элемент следует заменить.

Наконечник следует разбирать после отключения от основного блока. Снимите медную стопорную гайку, прежде чем поворачивать ее против часовой стрелки, пока она не освободится от резьбы на рукоятке. Снимите корпус наконечника, паяльное жало и фиксатор наконечника, потянув их вперед с наконечника. Затем отвинтите пластиковую стопорную гайку, поворачивая ее против часовой стрелки, пока она не освободится от пластиковой резьбы на рукоятке. Теперь вытолкните нагревательный элемент из корпуса ручки, чтобы открыть соединения со шнуром и небольшой печатной платой. Отпаяйте четыре провода — КРАСНЫЙ/КРАСНЫЙ и СИНИЙ/БЕЛЫЙ — старого нагревательного элемента и снимите его с печатной платы. Обязательно запомните расположение каждого из четырех проводных соединений на печатной плате.

Снимите металлическую защиту, расположенную в нижней части старого нагревательного элемента, и прикрепите ее к нижней части нового нагревательного элемента. Теперь новый нагревательный элемент можно припаять к печатной плате в том же месте, что и удаленный элемент. Припаяйте один из двух КРАСНЫХ проводов от нагревательного элемента к КРАСНОМУ проводу от шнура на плате, а затем припаяйте оставшийся КРАСНЫЙ провод от нагревательного элемента к СИНЕМ проводу от шнура на плате. (Примечание: для двух КРАСНЫХ проводов нагревательного элемента не требуется полярность, поэтому их можно поменять местами без ущерба для работы паяльной станции. Тем не менее, провода датчика чувствительны к полярности и должны быть подключены, как описано ниже. )

Припаяйте СИНИЙ провод от нагревательного элемента к ЗЕЛЕНОМУ проводу от шнура на печатной плате, а БЕЛЫЙ провод от нагревательного элемента припаяйте к БЕЛОМУ проводу от шнура на печатной плате. Узел печатной платы нагревательного элемента теперь можно снова вставить в рукоятку. Убедитесь, что печатная плата зафиксирована в выемке на входе в основную рукоятку. Теперь пластиковую стопорную гайку можно снова установить на основание рукоятки и затянуть. Чтобы завершить операцию повторной сборки, наденьте держатель наконечника (убедившись, что меньший конец вставлен первым), вставьте паяльное жало и закрепите сборку с помощью корпуса наконечника и медной гайки. Измерения сопротивления, описанные выше, теперь должны быть выполнены снова, чтобы проверить соединения.

Эта процедура иллюстрирует шаги, необходимые для проверки и замены нагревательного элемента в CSI Station 1A, но та же самая процедура может быть применена практически к любой паяльной станции с резистивным нагревательным элементом. Имейте в виду, что сменная ручка доступна для всех паяльных станций Circuit Specialists по очень разумной цене, если пользователь не желает выполнять перечисленные выше услуги.
