Пульсация светодиодных ламп


Сегодня наиболее популярными среди потребителей являются светодиодные лампы, которые доказали свое превосходство над другими источниками света благодаря долгому сроку службы и энергоэффективности. Но не только такими положительными характеристиками обладают светодиодные источники света. Другим достоинством является низкий коэффициент пульсации. Не так давно ученые выяснили, что пульсирование светового потока негативно сказывается как на зрении человека, так и на общем психологическом состоянии. Именно поэтому производители источников света стремятся снизить коэффициент пульсации. Стоит отметить, что избавиться от мерцания светодиодной лампы Вы можете и самостоятельно, обладая знаниями о самом явлении пульсации и способах ее устранения.

Из-за чего возникает пульсация led-ламп?

Большая часть существующих на сегодняшний день источников света характеризуется наличием мерцания. Для решения данной проблемы очень важно обладать достаточными знаниями о природе пульсаций. Главное негативное воздействие мерцаний – быстрая утомляемость человека. Не всегда пульсация света может быть замечена человеческим зрением, поскольку ее частота превышает границу частот слияния мельканий света.

От частоты пульсаций напрямую зависит самочувствие человека, которое сопровождается головными болями, вялостью, усталостью, рассеянностью и невозможностью сосредоточиться на работе.

Устаревшие лампочки накаливания создают самые сильные и частые пульсации светового потока. Следовательно, само явление мерцания зависит именно от источника света. В led-лампах используется драйвер, который контролирует подачу тока по цепи светодиодов. К сожалению, не все производители светодиодных источников света используют надежные драйверы, способные сократить пульсации до приемлемых показателей. Лампочки таких изготовителей, как правило, отличаются низкой себестоимостью.

Нередки случаи, когда изначально лампа светит без пульсаций. Но с течением времени появляется мерцание, которое в дальнейшем усиливается. Вывод, который приходит сам собой, это низкое качество изделия и недобросовестность производителей. Во избежание таких ситуаций при покупке тщательно изучайте информацию на упаковке, где должен быть обозначен коэффициент пульсаций.

Что представляет собой коэффициент пульсаций?

Коэффициент пульсаций – это показатель, выражаемый в процентах и отображающий степень колебаний при изменении светового потока. Источник света и его особенности – главная причина появления мерцаний.

Опытным путем учеными была установлена допустимая величина данного коэффициента, которая варьируется в диапазоне 5-20%. Важно помнить о том, что конкретная величина напрямую зависит от обстоятельств работы зрения человека.

В дошкольных учреждениях, где находятся маленькие дети, коэффициент не должен превышать 10%. Рабочим местам с компьютерами соответствует световой поток с мерцаниями не выше 5%. В образовательных учреждениях максимальные пульсации – 10%.

На производственных предприятиях коэффициент пульсации допустим в том случае, если люди в том или ином помещении появляются кратковременно, а не в течение всего рабочего дня, и при этом исключена вероятность возникновения стробоскопического эффекта (оптический обман зрения, причиной которого является неправильное восприятие движущихся объектов). Данный эффект опасен тем, что на производстве предметы, находящиеся в движении, могут казаться в состоянии покоя, тем самым при контакте с ними возможно получение серьезных травм.

Нормирование коэффициента пульсации произошло не так давно и сегодня характеризуются высоким контролем со стороны санитарных норм. Периодически осуществляются проверки освещения специальными органами.

Способы проверки уровня пульсации

Определение уровня пульсации может осуществляться на основе коэффициента, о котором говорилось ранее. Но данный способ уместен тогда, когда светодиодный источник света был подключен к переменному току. Коэффициент в таком случае попадает в рамки от 1 до 30%.

Коэффициент пульсации определяется на основе определенных измерений, которые осуществляются с учетом таких факторов:


  • при постоянном электрическом токе коэффициент равняется 0, следовательно, мерцания нет. Таким образом, все измерения происходят при переменном токе.
  • все измерения необходимо проводить при помощи специальных приборов. Одним из измерительных устройств является пульсометр-люксометр, который подключается к компьютеру и способен производить вычисления быстро и с высокой точностью.
Светодиодные лампы могут продолжать мерцать даже в выключенном состоянии, что заметно даже без напряжения зрения. Такие частые мигания вызывают сильный дискомфорт и «давят» на глаза человека. При этом включенные лампы также продолжают мерцать, что уже не будет так сильно ощущаться.

Сегодня еще не все производители светодиодных источников света указывают в технических данных коэффициент пульсации. Поэтому многие осуществляют проверку в домашних условиях следующими путями:

Казалось бы, как можно проверить исправность лампы канцелярским прибором? Данный процесс происходит довольно просто: испытуемый источник света подключается к сети, а карандашом перед ним нужно очень быстро водить. Если след, что остается от карандаша, как будто распадается на части, значит свойственно наличие мерцания.
Камера (также для этой цели можно использовать современный смартфон) должна быть расположена на расстоянии около 1 метра от проверяемой лампы. При мигании источника света на экране будут отображаться темные полосы.

Каким образом можно избавиться от пульсаций?

Во-первых, необходимо произвести замену старого конденсатора на новый, которому характерна наибольшая емкость. При этом подбор конденсатора также определяется габаритами и рабочим напряжением. Более того, необходимо знать где расположен на плате тот самый конденсатор, а также обладать навыками и умением установить новый. Тем не менее, такой способ не всегда позволяет до конца устранить пульсации.

Другой причиной мерцания ламп является применение диммеров, предназначенных для регулировки освещения. Но, стоит помнить, что не каждый светодиод способен функционировать вкупе со светорегулятором. Следовательно, приобретать нужно качественные устройства, не жалея на них денег. Перед приобретением обязательно изучайте характеристики устройств.

Торговая сеть "Планета Электрика" обладает широким ассортиментом светодиодных источников света от известных производителей, которые гарантируют высокое качество своей продукции.

Увидеть пульсацию / Блог компании LampTest / Хабр

Я часто пишу о пульсации плохих светодиодных ламп (а теперь ещё и о пульсации подсветки телевизоров). Напомню, пульсация света может приводить к усталости глаз и мозга, вызывать головные боли и приводить к обострению нервных заболеваний.

Для определения пульсации света многие используют камеры смартфонов — если свет пульсирует, по экрану бегут полосы, причём чем они чернее, тем пульсация больше.


Но это лишь косвенный «взгляд на пульсацию» — мы видим интерференцию между пульсацией света и работой электронного затвора камеры. На некоторых смартфонах полос может и не быть из-за программного подавления пульсаций.

Сегодня я дам вам возможность увидеть пульсацию непосредственно, как она есть.

С помощью камеры, снимающей со скоростью 1200 кадров в секунду, я зафиксировал пульсацию света обычной лампы накаливания 25 Вт (у ламп накаливания чем меньше мощность, тем больше пульсация) и плохой светодиодной лампы.

Я воспроизвожу видео со скоростью 10 кадров в секунду, поэтому получается замедление в 120 раз.

Лампа накаливания:


Нить лампы накаливания не успевает остыть, поэтому пульсация небольшая — коэффициент пульсации 23%. Это означает, что минимум яркости лишь на 23% меньше уровня максимума. Такая пульсация практически незаметна глазами и вреда от неё нет.

А вот так светит плохая светодиодная лампа.


100 раз в секунду лампа полностью гаснет, а потом загорается снова. Коэффициент пульсации 100%.

Такая пульсация раздражает. Её отлично видно боковым зрением и при быстром переводе взгляда (объекты в поле зрения «распадаются» из-за стробоскопического эффекта). Именно от такой пульсации света устают глаза и может болеть голова.

К счастью, ламп с пульсацией на рынке всё меньше и меньше. Лампы с обычными цоколями E27 сейчас почти все без пульсации, пульсирующие лампы с цоколями E14 ещё встречаются (чаще всего филаментные свечки и шарики). К сожалению, более половины светодиодных микроламп с цоколем G9 имеют пульсацию 100% (очень сложно разместить в малюсеньком корпусе хороший драйвер со сглаживающим конденсатором).

Никогда не используйте в жилых помещениях лампы с видимой пульсацией света. Проверить наличие или отсутствие пульсации можно как с помощью смартфона, так и с помощью обычного карандаша.

© 2018, Алексей Надёжин

Увидеть пульсацию

Я часто пишу о пульсации плохих светодиодных ламп (а теперь ещё и о пульсации подсветки телевизоров). Напомню, пульсация света может приводить к усталости глаз и мозга, вызывать головные боли и приводить к обострению нервных заболеваний.
Для определения пульсации света многие используют камеры смартфонов - если свет пульсирует, по экрану бегут полосы, причём чем они чернее, тем пульсация больше.

Но это лишь косвенный "взгляд на пульсацию" - мы видим интерференцию между пульсацией света и работой электронного затвора камеры. На некоторых смартфонах полос может и не быть из-за программного подавления пульсаций.

Сегодня я дам вам возможность увидеть пульсацию непосредственно, как она есть.

С помощью камеры, снимающей со скоростью 1200 кадров в секунду, я зафиксировал пульсацию света обычной лампы накаливания 25 Вт (у ламп накаливания чем меньше мощность, тем больше пульсация) и плохой светодиодной лампы.

Я воспроизвожу видео со скоростью 10 кадров в секунду, поэтому получается замедление в 120 раз.

Лампа накаливания:

Нить лампы накаливания не успевает остыть, поэтому пульсация небольшая - коэффициент пульсации 23%. Это означает, что минимум яркости лишь на 23% меньше уровня максимума. Такая пульсация практически незаметна глазами и вреда от неё нет.

А вот так светит плохая светодиодная лампа.

100 раз в секунду лампа полностью гаснет, а потом загорается снова. Коэффициент пульсации 100%.

Такая пульсация раздражает. Её отлично видно боковым зрением и при быстром переводе взгляда (объекты в поле зрения "распадаются" из-за стробоскопического эффекта). Именно от такой пульсации света устают глаза и может болеть голова.

К счастью, ламп с пульсацией на рынке всё меньше и меньше. Лампы с обычными цоколями E27 сейчас почти все без пульсации, пульсирующие лампы с цоколями E14 ещё встречаются (чаще всего филаментные свечки и шарики). К сожалению, более половины светодиодных микроламп с цоколем G9 имеют пульсацию 100% (очень сложно разместить в малюсеньком корпусе хороший драйвер со сглаживающим конденсатором).

Никогда не используйте в жилых помещениях лампы с видимой пульсацией света. Проверить наличие или отсутствие пульсации можно как с помощью смартфона, так и с помощью обычного карандаша.

© 2018, Алексей Надёжин

причины, возникновение, методы проверки в домашних условиях

Многие лампы создают эффект мерцания, который отрицательно влияет на зрение и самочувствие человека. Для того, чтобы снизить влияние этого явления на организм, необходимо разобраться в причинах его возникновения. При покупке ламп следует обращать внимание на коэффициент пульсации, чем он ниже – тем лучше.

Мерцание и пульсация: что это

Мерцание (пульсация) – это мигания высокой частоты, создаваемые осветительным прибором. Человеческий глаз практически не воспринимает эти колебания, но мозг реагирует на мерцание лампы при частоте до 300 Гц.

Коэффициент пульсации светодиодных ламп – это показатель, выражаемый в процентах и отображающий степень колебаний при изменении светового потока. Конструктивные особенности источника света является главной причиной появления мерцаний. Нормирование коэффициента пульсации произошло не так давно, и сегодня его значение контролируется санитарными нормами. Периодически осуществляются проверки освещения специальными госорганами.

Существует несколько способов, которые позволяют измерить коэффициент пульсации источников света в домашних условиях. Но для получения максимально точных результатов используются специальные приборы – люксметры. Результаты выводятся на дисплей люксметра сразу после нажатия кнопки, после чего можно оценить их соответствие допустимым показателям.

Краткое объяснение физических процессов

Причиной мерцания является природа переменного тока (АС). Возникают непрерывные колебания тока и напряжения, избежать которых можно путем использования постоянного тока (DC) в качестве питающего.

Переменный ток электросетей имеет номинальную частоту 50–60 Гц, частота мигания осветительных приборов выше в два раза. Результаты исследований говорят о том, что при мерцании 3–70 Гц у людей, находящихся под таким источником света, могут наблюдаться неприятные ощущения. Более высокие показатели (100–500 Гц) практически не заметны человеку и могут выявляться только путем наблюдения специального эффекта, называемого стробоскопическим.

Читайте также: Цветовая температура дома

Причины мерцания (мигания) светодиодных ламп

Мерцание светодиодных ламп связано с особенностями их конструкции. Лампа представляет собой прямой преобразователь электрического тока в световой луч, который мгновенно реагирует на импульсы питающего тока. При использовании простейшего варианта подключения LED-светильника мерцания прямо пропорциональны частоте протекающего тока.

Есть еще несколько причин мерцания светодиодных ламп:

  • Использование неисправных ламп.
  • Использование диммеров, построенных на тиристорах.
  • В электрической сети есть недостатки. К примеру, низкое напряжение или плохая проводимость, связанная с окислением контактов в патроне.
  • На подсветке в выключателе есть индикатор.

Важно знать. Самые сильные и частые пульсации светового потока создают устаревшие лампочки накаливания.

Как бороться с пульсацией и мерцанием

Самостоятельно убрать мерцание можно такими способами:

  • Замена старого конденсатора на новый.
  • Ограничение тока через светодиоды токогасящим резистором.
  • Подключение фильтров, сделанных своими руками. Они будут гасить высокочастотные помехи, поступающие из сети на блок питания.
  • Установка диммеров, работающих на повышенной частоте. Это поможет визуально сгладить свечение и сделать мерцание незаметным глазу.

Важно знать. В светодиодных лампах используется драйвер, который контролирует подачу тока по цепи светодиодов. Но не все производители светодиодных источников света используют надежные драйверы, способные сократить пульсации до приемлемых показателей.

Лампы с маркировкой «без пульсации»

Производители не указывают коэффициент пульсации на коробке. Но если лампа качественная – на ее упаковке обязательно будет стоять значок «без пульсации». Проверить, соответствует ли эта информация действительности, можно на специализированных веб-ресурсах. Также можно самостоятельно определить наличие пульсации разными методами.

Приобрести качественные осветительные приборы можно в интернет-магазине «Свет Депо». Здесь в широком ассортименте представлены люстры, светильники, настольные лампы и другие осветительные приборы.

Читайте также: Люстры «Жаклин»

Проверка лампы в домашних условиях: какие есть способы тестирования

  • Навести на лампу камеру смартфона на расстоянии примерно 50 см. Если пульсация есть – на экране будут видны полосы.
  • Взять карандаш и быстро помахать им перед лампой. Если будет виден сплошной след от карандаша, значит, коэффициент пульсации находится в норме. Если след от карандаша распадается на фрагменты и посередине следа виден отдельный карандаш – мерцание присутствует, лампочка низкого качества.

Какой коэффициент пульсации считается нормой

Для разных видов ламп утверждены разные коэффициенты пульсации:

  • лампы накаливания – 12-18 %;
  • люминесцентные – 23-39 %;
  • галогенные – 11-29 %;
  • светодиодные – 0-8 %.

Нормативный коэффициент пульсации светодиодных ламп и других источников света для разных помещений отличается:

  • игровые комнаты детских садов, учебные классы, кабинеты образовательных учреждений – до 10 %;
  • торговые залы супермаркетов, производственные помещения – до 10 %;
  • читальные залы – до 15 %;
  • помещения для непродолжительного пребывания людей – до 20 %;
  • кабинеты, оборудованные компьютерной техникой – до 5 %;
  • помещения, в которых проводятся работы, требующие высокой точности – до 10 %;

Важно знать. Мозг реагирует даже на те мерцания ламп, которые зрительно не фиксируются.

Как влияет мерцание и пульсация лампы на человека

  • понижается концентрация внимания;
  • падает работоспособность;
  • возникает ощущение внутреннего дискомфорта;
  • возникает сухость и резь в глазах;
  • наблюдается необъяснимый упадок настроения;
  • возникает сильная усталость к концу дня и трудности с засыпанием.

Как влияет напряжение сети на мерцание светодиодов

Заниженное напряжение в электросети – одна из распространенных причин мерцания светодиодной лампы во включенном состоянии. Это явление наблюдается в некоторых городских кварталах и сельской местности, где напряжение в розетке не превышает 200 В. В такой местности стабильно светить будет только светодиодная лампочка с качественным встроенным драйвером. Рекомендуется покупать светодиодные лампы с диапазоном рабочих напряжений от 180 до 250 В.

Нестабильное напряжение в сети плохо воздействует на всех потребителей энергии, в том числе и на светодиодные источники света. Если энергетическому предприятию не удается держать его в норме, потребителям следует установить в доме стабилизаторы мощностью в несколько кВт. Благодаря этому устройству светодиодные лапы прослужат дольше и удастся решить проблему с мерцанием.

Читайте также: Экономия с интернет-магазином «Свет Депо»

Рекомендации специалиста

Пульсация ламп накаливания и других источников света нередко возникает из-за того, что они изначально были низкокачественными. Производители оснащают их блоком питания с гасящим конденсатором, который служит вместо электронного драйвера. Из-за него при неблагоприятном внешнем воздействии устройство стабильно не функционирует. По этой причине не стоит покупать дешевые лампочки малоизвестных производителей.

В интернет-магазине «Свет Депо» покупатели смогут заказать качественные осветительные приборы с фирменной гарантией производителя. Стоимость товаров рассчитана на широкий круг потребителей. К примеру, потолочная люстра Lussole, подвесная люстра Lussole LGO.

Выводы

Лампы с высоким коэффициентом пульсации оказывают негативное влияние на здоровье человека. Для разных типов помещений установлены разные нормы коэффициента пульсации. Определить наличие мерцания можно самостоятельно, для этого используется обычный карандаш или камера смартфона. Чтобы избежать вредного воздействия данного явления стоит покупать лампы с маркировкой «без пульсации».

Если вам понравилась статья, вы можете купить светодиодные лампочки для себя в нашем интернет магазине Свет Депо.

Пульсация и мерцание светодиодных ламп

Что такое мерцание и пульсация светодиодных ламп

Мерцание (мигание) отличается от пульсации тем, что мерцание видно невооруженным глазом. Пульсация не видна, но она утомляет глаза и ухудшает самочувствие — начиная с влияния на нервную систему и заканчивая физиологическими изменениями при длительном воздействии. До широкого распространения светодиодов основным источником пульсации света были светильники с люминесцентными (ртутными) лампами. При оснащении ими помещений выполнялись рекомендации по смещению фазы на отдельных светильниках и установки на местах индивидуальных светильников с лампами накаливания, для равномерной подсветки и устранения стробоскопического эффекта. Кроме того, люминофор в лампах имел послесвечение, хоть и не длительное. Распространение светодиодной подсветки и коммерциализация привели к тому, что помещения наполнились светом низкого качества, а за своей безопасностью в этом вопросе нужно следить самостоятельно.

Подопытная светодиодная лампа для проверки на наличие пульсаций

Причины мерцания (мигания) светодиодных ламп

  1. Лампа не исправна.
  2. Электрическая сеть имеет недостатки. Если лампа мерцает, когда выключатель в выключенном положении, значит на лампу подается напряжение (например, выключатель размыкает не фазный, а нулевой провод). Если лампа мерцает, когда выключатель включен, помимо неисправности самой лампы причиной может быть низкое напряжение или плохая проводимость, например, вызванный окислением контактов в патроне, соединения люстра-проводка, в выключателе.
  3. Наличие индикатора или подсветки в выключателе.

Устранение причин мерцания

  1. Исправление недостатков проводки – самый лучший и безопасный способ.
  2. Замена лампы. Если производитель продумал схему лампы это может помочь, даже если выключатель отключает нулевой провод вместо фазного или в выключателе есть индикатор подсветки.
  3. Установить в цепь электропитания шунт.

Причины пульсации

  1. Производитель сэкономил на схеме питания.
  2. Схема вышла из строя

Подробнее о пульсации

Пульсация изначально имеется в электросети (можно почитать про переменный ток). От ламп накаливания пульсации нет. Раскаленная нить не успевает остывать и продолжает светится (немного слабее) в те мгновения, когда напряжения на ней нет. Светодиод, это быстродействующий элемент. Если производитель лампы не борется с пульсацией, то светодиоды плохих ламп зажигаются и гаснут 50 раз в секунду. Причем гаснут они могут на время равное свечению – пропуская один полупериод 50 Гц. Получается настоящий стробоскоп, который не видит глаз, но воспринимает мозг. Для производителя ламп устранение пульсации — это дополнительные элементы в схеме и увеличение стоимости лампы.

Выбор лампы накаливания или светодиодной лампы

Лампа накаливания гарантированно обеспечивает равномерное свечение, но использовать только их или в перемешку со светодиодными не целесообразно по следующим причинам:

  1. Светодиодные лампы сильно подешевели и если они проработали гарантийный срок (вы сохранили чек гарантию) их использование выгоднее ламп накаливания. К сожалению пока технология развита недостаточна и лампы часто выходят из строя еще на гарантийном сроке. Поэтому обязательно сохраняйте чек и коробку (ее можно сложить). Чеки часто выцветают, поэтому идеальный вариант — попросить бумажный товарный чек.
  2. У ламп накаливания нет полного затухания при пульсации, у хороших светодиодных ламп пульсации нет вообще.
  3. Производители сильно экономят на лампах накаливания. Чтобы лампа накаливания светила пусть даже теплым белым светом, должна быть качественная нить накала, выдерживающая высокую температуру, а этого увы нет. Нынешние лампочки накаливания сильно желтят. Например, с люстрой где 3 лампочками по 60 Вт, в светлых и открытых плафонах, даже в небольшой детской комнате хрущевки будет темновато. А фотографии сделанные в этой комнате будут отдавать желтизной, если фотокамера не дорогая, с хорошей автоматической настройкой баланса белого.
  4. Экономят производители люстр и пластиковые патроны, несмотря на то, что на них написано 60 Вт от температуры ламп накаливания будут постепенно темнеть и рассыхаться даже с открытыми плафонами.
  5. Вопросы безопасности. Лампа накаливания может разбиться, даже не по вашей вине, а «взорваться» в люстре — в следствии низкого качества отлетает стеклянная колба (фото ниже). В настольных лампах — может стать причиной ожога у детей.
При включении лампы колба оторвалась от цоколя и разбилась на множество осколков Жесточайшая экономия — металл на столько тонкий, что прогорел при перегорании лампы

Как бороться с пульсацией

  1. Покупать светодиодные лампы, помеченные знаком «без пульсации».
  2. Не заказывать безымянные лампы с зарубежных интернет-магазинов.
  3. Покупать лампы известных брендов.
  4. После покупки проверьте лампу с помощью камеры телефона (об этом ниже).
  5. Проверять лампы периодически, на случай если схема вышла из строя.

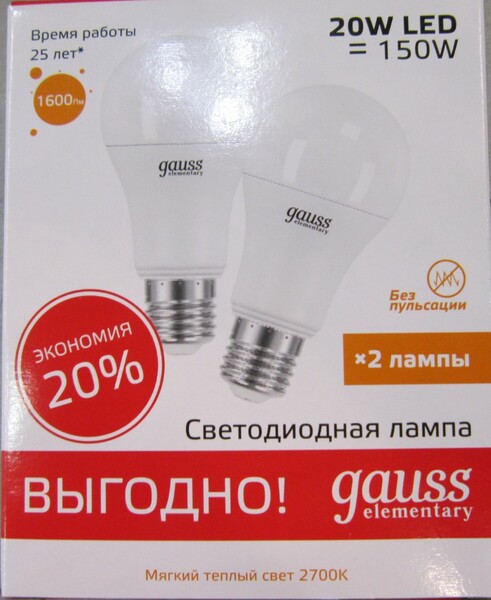

Тест лампы с маркировкой «без пульсации»

Мне было интересно на сколько лампа соответствует знаку «без пульсации». Поэтому помимо народных тестов — карандашный и камерой смартфона, одна лампа была разобрана и осциллографом замерена реальная пульсация напряжения.

Светодиодная лампа без крышки Что внутри светодиодной лампы Схема внутри светодиодной лампы Подключаем осциллограф для измерения пульсации светодиодной лампы

Выяснилось, что незначительные колебания имеются, но это не полное отсутствие напряжение, светодиод продолжает работать и не теряет в яркости. Знак «без пульсации» производитель светодиодной лампы поставил обоснованно. Качественная светодиодная лампа даже выигрывает по ровности светового потока у лампы накаливания.

На осциллограмме напряжение питания группы светодиодов лампы. У некачественных LED ламп напряжение падает до 0 вольт (желтый маркер слева)

Проверка лампы в домашних условиях

Проверка с разбором лампы сложна, вызывает потерю гарантии и осциллограф штука не дешевая. Мультиметром измерять бесполезно так как он колебаний не уловит. Цена на специальные приборы высока. Остаются народные тесты – карандашный и камерой телефона. Карандашный тест мне не нравится. В нем друг на друга накладываются сразу два субъективных момента – скорость трясения карандашом и индивидуальное восприятие оптического эффекта.

Тестирование ламп на пульсацию камерой смартфона

Тестирование ламп на пульсацию камерой смартфона более объективно. Камера смартфона снимает со скоростью от 30 кадров в секунду. Поэтому она успевает запечатлеть моменты, когда лампа гаснет или снижает яркость.

  1. Камеру нужно поднести как можно ближе к лампе, чтобы не мешали другие источники света.
  2. На видео и фото пульсация проявляется как горизонтальные темные полосы.
  3. Полосы будут тем отчетливей, чем выше скорость сьемки камеры (число кадров в секунду).
  4. Смартфон нужно протестировать на плохой, пульсирующей лампе. Иногда производители смартфонов снабжают их программным обеспечением маскирующим пульсации и нужно убедится, что ваш смартфон не содержит этой функции.
Лампа аналогичная протестированной. Пульсации отсутствуют Светодиодная лампа у которой камера смартфона выявила пульсацию

Что делать с ранее купленными пульсирующими лампами

Их можно использовать в помещениях, где человек находится меньшее время – коридор, ванная, кладовая. Использовать совместно с лампами не дающими пульсации, постепенно переходя на качественный свет.

Если вы закладываете осветительное оборудование или являетесь поставщиком, не оставляйте этот вопрос без внимания. На сегодняшний день осветительное оборудование в части пульсации должно соответствовать СНиП 23-05-95, СанПиН 2.2.2/2.4.1340-03, ГОСТ Р 54945-2012 проблемы могут возникнуть при отсутствии сертификатов соответствия и не проведенной аттестации помещений и рабочих мест.

Небольшое дополнение. На фото видно название фирмы Gauss, это не реклама. Так же удалось найти лампы Camelion с упаковками сохраненными для гарантии. У старой лампы отсутствовал значок «без пульсаций» и тест камерой пульсацию выявил. У лампы купленной позднее, со знаком, пульсации не было.

Мерцание и пульсации светодиодных ламп и других источников света

Мерцание и пульсации светодиодных ламп и других источников света

Светодиодные лампы или светодиодные светильники в качестве источника света используют светодиоды, применяются для бытового, промышленного и уличного освещения.

Нынешняя популярность светодиодных источников света, применяемых в быту, на производственных предприятиях и в системах уличного освещения, объясняется их многочисленными достоинствами: экономичностью, экологичностью, и еще одним немаловажным свойством - минимальными пульсациями излучаемого света. Давайте рассмотрим данный аспект более подробно. Почему характер пульсаций светового потока так важен для людей?

Во все времена существования человеческой цивилизации, главным источником света на земле всегда оставалось Солнце. Ночью - Луна. Но именно солнечный свет глаза и нервная система человека научились воспринимать более комфортно чем даже свет от костра, лампады или свечи, а тем более - от других специально создаваемых источников.

Потребность человека вести активную и продуктивную жизнедеятельность в темное время суток, заставляла его искать альтернативные источники света. И к сегодняшнему дню мы дошли до того, что и представить себе не можем жизнь без электрических ламп, светильников, прожекторов и т.д.

Первыми электрическими источниками света были дуговые лампы, затем популярность завоевали лампы накаливания. Их мягкий желтоватый свет был очень похож на солнечных по цветовой температуре. Однако экономический эффект оставлял желать лучшего, поскольку лампы накаливания фактически больше грели окружающий воздух, чем освещали пространство. Стоимость такого освещения была велика.

О влиянии пульсаций светового потока на здоровье

Энергосберегающие осветительные приборы дали нам возможность получать более дешевый свет и экономить электроэнергию. Однако люминесцентное освещение оказалось не столь безопасным. Ученые провели исследования светового потока люминесцентных ламп, которые показали, что их световой поток имеет невероятно высокие пульсации, которые вредны для человеческого здоровья.

Совершенствование пускорегулирующей аппаратуры люминесцентных ламп позволило лишь на 40% уменьшить пульсации их света, но и это довольно много - общий коэффициент пульсаций не удалось снизить менее чем до 15%. Для детских садов, рабочих комнат, производственных помещений - это все равно неприемлемо.

Актуальные нормы пульсаций светового потока (согласно регламентам СП 52.13330.2011, СНиП 23-05-95" и СанПиН 2.2.1/2.1.1.1278-03) считаются таковыми:

  • для помещений, где ведутся работы требующие повышенной точности, а также для помещений где имеется тенденция к возникновению стробоскопического эффекта и для детских садов - до 10%;
  • для помещений где люди работают с компьютерами - до 5%.

Данные ограничения, связанные со строгими требованиями к коэффициенту пульсаций, не ограничены лишь воздействием на нервную систему людей. Кое-где стробоскопический эффект способен создать иллюзию безопасности работающего станка: когда деталь вращается, рабочему может показаться что она неподвижна, возникнет риск получения тяжелой производственной травмы. Так случается, когда частота пульсаций света совпадает с частотой вращения детали. Это на дискотеке стробоскопический эффект уместен и кажется очень интересным, но в серьезных рабочих условиях он становится опасным.

Говоря о влиянии пульсаций света на нервную систему человека, можно упомянуть о том, что частоту более 25 Гц, коею дают лампы накаливания, человеческий глаз не воспримает вовсе, но организм ее все равно, хоть и неосознанно, но воспринимает.

Пульсации действуют через сетчатку глаза на мозг и ЦНС. У человека могут возникнуть головная боль, ухудшиться настроение и самочувствие, снизится работоспособность, может развиться нарушение сна и т.д. И только при частоте пульсаций света более 300 Гц вреда для нервной системы человека не будет вообще - к такому выводу пришли в своих исследованиях медики.

Безусловно, все электрические источники света так или иначе мерцают. Лампа накаливания в лучшем случае имеет коэффициент пульсаций 15%, и это не ощущается нами в силу того, что эффект слаб, ибо лишь 10% энергии идет на свет, остальные 90% - уходят в тепло. Люминесцентные лампы, с точки зрения пульсаций, со своими 15% и высоким КПД, наиболее вредны. А вот качественные светодиодные лампы имеют пульсации на уровне всего около 4%. Их можно ставить всюду, даже в детских помещениях и в кабинетах с компьютерами.

Скупой платит дважды

Практически светодиодные лампы оснащены драйверами, которые обеспечивают светодиоды почти идеально постоянным током. В результате лучшие светодиодные лампы обладают пульсациями менее предельно разрешенной нормы. Однако не все светодиодные лампы идеальны. Желая сделать продукт более дешевым по себестоимости, некоторые производители не гнушаются установкой простенькой схемы управления в светодиодную лампу, а покупатели клюют на низкую цену.

В таких некачественных светодиодных лампах пульсации могут превышать 45%! Может быть данный показатель взлетит до столь высокой величины не сразу, а через несколько месяцев эксплуатации лампы, но если драйвер низкого качества, то это с высокой вероятностью рано или поздно произойдет, и светодиодная лампа станет вредной для вашего здоровья.

Не скупитесь на хорошие светодиодные лампы известных проверенных производителей светотехники. А если есть возможность проверить коэффициент пульсаций, то обязательно это сделайте, ведь в любой партии ламп нет нет, да и может попасться брак.

Как проверить пульсации источника света

Чтобы проверить коэффициент пульсаций светового потока любой лампы, в том числе и светодиодной, можно прибегнуть к одному из несложных способов, позволяющих выявить пульсации если их частота менее 100 Гц. Первый и самый простой способ - попробуйте сфотографировать лампу на камеру вашего смартфона. Если при наведении на лампу изображение мерцает - это значит что лампа имеет существенный коэффициент пульсаций. Фотоснимок такой лампы будет иметь темные полосы.

Второй, более затейливый способ, - направьте лампу на лопасти работающего вентилятора. Если наблюдается иллюзия остановленных лопастей - лампа имеет значительные пульсации.

Еще один способ - крутаните под светом лампы волчок с нанесенными на него черным маркером радиальными полосами. Если стробоскопический эффект проявит себя - имеют место явно повышенные пульсации.

Пульсации с частотой более 100 Гц поможет выявить люксметр с функцией измерения коэффициента пульсаций.

Заключение

Используйте качественные светодиодные лампы, с ними ваше здоровье и работоспособность всегда будут на высоте. И не забывайте высыпаться. Помните, что однажды купленная, хоть и сравнительно дорогостоящая, но качественная светодиодная лампа прослужит много лет и обязательно окупит себя не только в денежном аспекте, но и мерой вашей собственной продуктивности.

Ранее ЭлектроВести писали, что в Киеве в пилотном режиме заработала система Smart lighting, которая управляет системой уличного освещения.

По материалам: electrik.info.

Мерцание/пульсация светодиодных ламп: особенности восприятия, допустимые нормы

Последнее десятилетие спрос на полупроводниковые источники искусственного света неуклонно растет. Причин этого несколько, но главной является минимальный уровень пульсации светодиодных ламп, а если быть полностью корректным, то интенсивности потока света, который они излучают. Игнорировать этот показатель чревато: он влияет не только на качество освещения, но и самое главное - на здоровье человека.

Восприятие пульсации света

Практически с момента открытия, до середины 20-го века, лампы накаливания были самыми распространенными и востребованными элементами освещения. С развитием технологий, спрос и цены на электричество неуклонно росли, что требовало менее затратной альтернативы. Ей стали энергосберегающие лампы, позволившие экономить ресурсы в промышленных масштабах.

Однако полноценно заменить лампы накаливания они так и не смогли. Исследования сразу в нескольких научных центрах выявили пагубное влияние люминесцентных осветительных приборов с электромагнитной ПРА на зрение и нервную систему человека из-за завышенной пульсации света. Применение электронных пускорегулирующих аппаратов позволило сократить показатель с 20-25% до 15-20%, но проблема не исчезла. В помещениях с таким освещением находиться можно было только непродолжительное время, что не позволяло их использовать как основной источник света в офисах и цехах, не говоря о детсадах, школах и больницах.

Безопасные коэффициенты пульсации ламп

Требования к осветительным приборам в Украине определяются Государственными строительными нормами ДБН В.2.5-28-2006, установленными Министерством строительства, архитектуры и жилищно-коммунального хозяйства от 15-го мая 2006-го. Согласно им, коэффициент пульсации не должен превышать:

·       10% для промышленных объектов, на которых выполняются работы наивысшей точности;

·       15% для детских садов и учебных заведений;

·       15% для санаториев и больниц;

·       10% для помещений, в которых продолжительно работают за компьютером;

·       20% в случае обслуживания техники, не требующей высокой точности.

В ряде случаев требования к коэффициенту пульсации не предъявляются. Речь идет о промышленных объектах, работы в которых периодичны и не наблюдается эффект стробоскопии. Этот показатель очень важен на производствах высокой точности. В случае его возникновения, одновременно с высокой пульсацией ламп, обрабатываемая деталь может восприниматься зрением как неподвижная, что грозит получением травм.

Коэффициент пульсации не всегда визуально искажает объекты. Если частота мерцания превышает 50 Гц, глаз человека воспринимает окружающую среду объективно. Но даже в этом случае, влияние пульсации негативно влияет на здоровье: вызывает бессонницы, депрессии, снижение тонуса и ухудшение самочувствия в целом. Безопасными же световые пульсации становятся только в случае, если их частота больше 300 Гц.

Мерцание светодиодных ламп: коэффициент, вред и польза

При работе каждого осветительного элемента наблюдается эффект пульсации. Не исключение и
светодиодная лампа. Для сравнения, коэффициент пульсации лампы накаливания находится в пределах 15-18%, однако ее излучение воспринимается без серьезного дискомфорта.

Это происходит из-за высокой тепловой инерции – 90% энергозатрат на ее работу расходуется на выделение тепла. Не намного лучше ситуация и с коэффициентом пульсации в случае люминесцентной лампы. Производители добились снижения показателя до 15%, однако и этого не достаточно, чтобы применять ее как универсальный источник света. LED лампа же с качественными драйверами имеет коэффициент пульсации ниже 4%, что позволяет ее использовать, как на высокоточном производстве и в офисных помещениях, так и в детских садах, школах, а также больницах.

Столь низкий показатель достигается за счет качественных электронных элементов и драйверов, которые подают к диодам постоянный ток. Некоторые производители, ради снижения стоимости, не устанавливают таковые, или же комплектуют свои светодиодные осветительные приборы примитивными микросхемами, из-за чего мерцание светодиодных ламп выходит за рамки нормативов и нивелирует все преимущества. Коэффициент пульсации таких ламп может превышать 40%. Показатель может падать и у высококачественных ламп. Происходит это в силу износа элементов осветительного прибора, а также интенсивной эксплуатации.

Как определить уровень пульсации светодиодных ламп


LED-лампы дороже своих предшественников – энергосберегающих ламп, что требует большего внимания при их покупке. Перед приобретением обязательно стоит просмотреть хотя бы один обзор светодиодных ламп, выбрав авторитетный интернет-источник. Также существует несколько несложных способов проверить осветительные элементы на предмет пульсации в домашних условиях:

1) Включаем светодиодную лампу, включаем на Вашем смартфоне камеру и подносим с расстояния 50 см вплотную к проверяемой лампочке, если на экране появляются движущиеся полосы, значит, показатели мерцания завышены и стоит задуматься о покупке такой лампы, если полосы отсутствуют – лампочка соответствует допустимым показателям мерцания.

 2) Включаем светодиодную лампуберём за кончик карандаш и начинаем быстро двигать по полукругу, если видны контуры многих карандашей, значит показатели мерцания завышены и стоит задуматься о покупке такой лампы, если виден сплошной след от карандаша – лампочка соответствует допустимым показателям мерцания. Для проверки подходят любые предметы похожие на карандаш.

!!!Важно, выше описанные способы проверки являются приблизительными и не гарантируют того, что на них можно полагаться в полной мере. И ещё, в смартфонах возможна хорошая стабилизация при съёмке и в этом случае не будут наблюдаться полосы при мерцании лампы.

Выбирая качественные светодиодные лампы, стоит понимать, что качественные лампы не могут стоять очень дёшево. Дешёвые светодиодные лампы, это высокий коэффициент пульсации и вред для здоровья. Понятие – “Дёшево” у каждого своё, мы с радостью проконсультируем Вас по выбору светодиодной продукции исходя из нашего многолетнего опыта.

P.s.
На данный момент, производители умалчивают о пульсации и не указывают показатели на упаковках.

В нашем офисе Вы всегда сможете взять продукцию под залог, протестировать её и вернуть, если она Вам не подошла.
Большая просьба, перед приездом, уточнять у менеджеров наличие продукции на складе, что бы не тратить Ваше время зря.

Мы занимаемся продажей светодиодного освещения с 2006 года,
импортируем светодиодную продукцию из Европы и Китая.

Пульсации тока и мерцание светодиода - uPowerTek

Здравствуйте, сегодня мы поговорим о мерцании или стробоскопическом мерцании.

Сначала давайте попробуем прояснить разницу между мерцанием и стробоскопическим мерцанием. Мерцание обычно указывает на нестабильность световой системы, которую явно можно заметить человеческими глазами. И частота мерцания нестабильна, но обычно ниже 100 Гц. И мерцание строба всегда относится к тем, у которых более высокая и стабильная частота, которая вдвое превышает частоту сетевого напряжения.В Китае это вдвое больше 50 Гц, а в США - 120 Гц. В этом видео мы фокусируемся на мерцании стробоскопа.

Существует довольно много приложений, где качество света должно быть без мерцания стробоскопа, например, больница, проезжая часть, спортивный стадион, театры, мастерские, школы и т. Д. Чтобы избежать мерцания стробоскопа, нам нужно знать, что вызывает мерцание во-первых.

Очевидной причиной мерцания является флуктуация светового потока от источника света, и мы знаем, что ток возбуждения светодиода почти пропорционален световому потоку.Итак, основная причина - пульсации тока драйвера. Итак, чтобы устранить мерцание, нам нужно искать решения для драйверов с низким уровнем пульсации.

Существует довольно много конструкций драйверов светодиодов как с низкой, так и с высокой пульсацией, для инженеров по свету непросто определить, какой дизайн драйвера вы выберете, и лучший способ - проверить экспериментальные результаты, измерив ток светодиода или свет. световой поток. Но жаль, что до сих пор не выпущен настоящий стандарт, говорящий вам, сколько пульсаций тока вам нужно, чтобы не было мерцания.К счастью, у нас есть справочная информация, составленная IEEE, которая показывает рекомендуемое соотношение между текущей пульсацией и частотой, чтобы избежать мерцания строба. Вы можете связаться со мной по электронной почте на последней странице, чтобы получить копию.

Итак, из этой рекомендованной кривой мы знаем, что для пульсаций тока 100 Гц значение pk-pk должно быть 8% x 2 Irms = 16% Io, а для пульсаций тока 120 Гц значение pk-pk должно быть 19,2% Io

(PDF) Исследование характеристик светодиодного освещения при наличии сигналов управления нагрузкой инжекции пульсаций

Обайдур Рахман *, Шон Элфик, Кашем М.Муттаки, Джейсон Дэвид

Австралийский центр качества и надежности электроэнергии

Школа электротехники, вычислительной техники и телекоммуникаций

Университет Вуллонгонга

Новый Южный Уэльс 2522, Австралия.

* Электронная почта: [email protected]

Реферат - В этом документе представлены результаты лабораторных испытаний

на

образце комбинации светодиодной лампы / драйвера и диммера

в присутствии контроля звуковой частоты (AFIC). ) сигналы

, используемые операторами сети для управления определенными нагрузками.Чтобы

определить способствующие факторы в сигнале, которые могут иметь

влияние на работу светодиодов, была разработана система тестирования мерцания

для исследования проблем мерцания, связанных

со светодиодами в контролируемых условиях. Основная цель состоит в том, чтобы

использовать индексы мерцания на основе света для определения эффекта на различные комбинации освещения

путем изменения напряжения

,

частоты сигнала AFIC и положения диммера.

Визуальные наблюдения также проводились, чтобы гарантировать, что результаты

, полученные в результате тестирования, коррелируют с тем, что наблюдалось

визуально. Результаты испытаний были проанализированы с точки зрения типов технологий

, используемых в светодиодной лампе / драйвере, и переменных в сигнале AFIC

, аналитические результаты представлены в статье.

Термины индекса - мерцание, индекс интенсивности мерцания, инжекция пульсации

Управление нагрузкой, светодиодное освещение и диммеры.

I. ВВЕДЕНИЕ

Внедрение сигнала управления введением звуковой частоты (AFIC)

(также известное как введение пульсаций) используется поставщиками услуг электросетей

по всему миру для управления нагрузкой до

для балансировки генерации и потребления электрическая мощность

[1]. В этом процессе высокочастотный сигнал вводится в сеть питания

, которая управляет частотно-чувствительными реле на стороне нагрузки

.AFIC предлагает множество преимуществ как поставщикам услуг

, так и клиентам, например, доступ к более дешевым тарифам на электроэнергию вне пределов

для клиентов, более эффективное использование инфраструктуры и доступную генерацию

для поставщиков услуг. Однако высокая частотная составляющая

сигнала AFIC может привести к поведению нагрузок

, включая мерцание света,

слышимый шум через динамики и двигатели, используемые в потолочных вентиляторах

, и явление «гоночных часов», когда устройства, которые считают

Переход через ноль

сигнала может происходить быстро.Необычное поведение нагрузок

часто возникает в результате искажения синусоидального источника питания

из-за высокочастотного сигнала [2]. В то время как в Австралии не существует обязательного стандарта

, ограничивающего амплитуды сигналов AFIC

, кривая Мейстера часто используется в качестве суррогата уровня совместимости

для определения максимальных значений

сигналов AFIC для разных частот. Кривая включена в австралийский стандарт

AS / NZS 61000.2.2 [3].

Как правило, сигналы AFIC генерируются в локальной среде

подстанции зоны напряжения с использованием либо мотор-генераторных установок

(что в настоящее время является устаревшей технологией), либо преобразователей статической частоты

, где электроника используется для генерации впрыска

сигналы. Сигнал вводится в виде модулированной кодированной телеграммы с амплитудой

, состоящей из нулей и единиц. Различные телеграммы

определены правилами для выполнения определенной команды в боковых реле нагрузки

.Некоторые из распространенных типов протоколов телеграмм

, которые используются поставщиками сетевых услуг по всему миру

, включают Ricontic, Telenerg, Decabit, а используемые ими частоты

варьируются от 110 Гц до 3000 Гц [1]. Хотя величина

сигналов AFIC

обычно составляет около 5

-7 В

, относящихся к низковольтной стороне потребителя, в [4] с помощью моделирования было показано

, что величины сигнала

, произведенное на подстанции, может быть ослаблено (падение полного сопротивления линии

) или усилено (резонанс), когда распределительные линии передают

его соответствующим приемникам.

Мерцание света - это явление, с которым сталкивается человеческий глаз

в присутствии переменной яркости, и это может иметь

серьезное воздействие на систему зрения человека и иногда вызывать раздражение и дискомфорт

. Продолжительное воздействие мерцания вызывает у

мышечное напряжение глаз и головные боли, что приводит к усталости и снижению производительности

. Это может даже привести к запуску

эпилептических припадков в более серьезных случаях.В целом, человеческий глаз

чувствителен к изменениям в спектре света от нескольких герц

до 80 Гц [5]. Однако более высокая частота

, видимая человеческим глазом, может вызвать головные боли и мигрени.

Эти эффекты обычно известны как Temporal Light Artefacts

(TLA), а медицинские аспекты связанных с ними проблем

подробно описаны в [6], [7].

Из-за неблагоприятных эффектов мерцания, многие исследования

могут быть идентифицированы в литературе в отношении измерения мерцания

и снижения

, которое оно вызывает.В [8] мерцание

различных типов источников света исследовано в отношении

различных уровней гармоник. В выборку светильников вошли

классических ламп накаливания, КЛЛ, галогенные лампы и

современных светодиодных систем освещения. Леман и др. В [9] предложили метод широтно-импульсной модуляции (ШИМ)

для смягчения проблем с мерцанием

, с которыми сталкиваются водители, глядя на фары

автомобилей позади с помощью боковых зеркал.Два стандарта

, которые широко используются в производстве светодиодов

, включают IEEE 1789-2015 [10] и стандарт 61000-4-15 Международной электротехнической комиссии (IEC)

[11].

IEEE 1789-2015 определяет функцию процентной модуляции

формы светового сигнала по отношению к частоте, где процент

модуляции должен быть ниже порогового значения, чтобы сделать вывод

, что мерцание в источнике света не повлияет на наблюдателя .

IEC 61000-4-15 определяет две метрики для измерения электрического

мерцания в напряжении питания, известные как кратковременный

индекс серьезности (Pst) и долгосрочный индекс серьезности мерцания (Plt). Pst

определяется из измерений, проводимых обычно в течение

за 10-минутный период, а Plt рассчитывается из 12 последовательных значений

Pst, что дает период 2 часа. Порог восприимчивости

, Pst = 1 соответствует тому, что 50% населения

может воспринимать мерцание.В этой статье для анализа влияния сигналов AFIC

на характеристики цепей светодиодного освещения используются стандартные метрики

IEC 61000-4-15

.

Исследование характеристик светодиодного освещения при нагружении пульсаций

Управляющие сигналы

Страница 1 из 7

978-1-5386-4536-9 / 18 / $ 31,00 © 2018 IEEE

2018-ILDC-0561

Двухцветный светодиодный индикатор питания с пульсацией, 10-40 В постоянного тока

Благодаря 2-проводному питанию и диммированию, Ripple легко заменяет существующие устаревшие (галогенные) споты, устраняя необходимость прокладки дополнительных проводов.Интегрированная электроника привода устраняет необходимость в удаленной установке драйверов. Тщательно разработанная оптика обеспечивает полностью смешанное освещение без раздражающих артефактов или отвлекающих горячих точек. Надежная система терморегулирования обеспечивает максимальный срок службы с минимальным износом люменов в течение ожидаемого срока службы (50 000+ часов). Ripple предлагает одно- или двухцветное затемнение в паре с одно- или двухканальным модулем ШИМ-диммера Imtra. Ripple имеет круглую безель с закругленными краями. Ripple надежно крепится тремя винтами и идеально подходит для жестких потолков (например.грамм. стекловолокно или дерево). Это хороший выбор для влажных помещений (например, жестких покрытий, арок, выступов пешеходных дорожек, душевых кабин). Сделано в США и имеет 5-летнюю гарантию!

  • Закручивающаяся круглая рамка из нержавеющей стали, дизайн
  • Удобное 2-проводное питание и диммирование (3-проводное для двухцветных)
  • Двухцветное регулирование яркости с помощью одного мгновенного переключателя
  • Интегрированная схема управления током
  • Винтовое крепление для водонепроницаемого монтажа
Отделочное кольцо (лицевая панель) Отделка / материал полированная нерж. Сталь
Отделка / материал корпуса Черный электрофоретический алюминий
Материал линзы Матовое стекло
Облицовочное кольцо (лицевая панель) Размеры 3.80 дюймов (96 мм) диаметром
Размеры выреза 2,40 дюйма (61 мм)
Углубление 1,05 дюйма (27 мм)
Размеры См. Габаритный чертеж
Интегрированный коммутатор
Входное напряжение 10-40 В постоянного тока
Галогеновый эквивалент 25 Вт
Потребляемая мощность 4.7 Вт
Драйвер Интегрированный
Цвет вывода

теплый белый / красный, теплый белый / синий, холодный белый / красный, холодный белый / синий

Световой поток 183 лм
Коррелированная цветовая температура (CCT) 2800K (белый светодиод)
Индекс цветопередачи (CRI) 85
Срок службы, часы 50 000 часов
Совместимость с диммером ИЛИМ80130, ИЛИМ80140
Интерфейс управления диммером Кнопка мгновенного действия
Диапазон регулировки яркости 5–100%
Место установки Экстерьер (жесткие крыши, свесы, душевые кабины)
Защита от проникновения IP65 (относится только к фронтальному воздействию воды, т.е.е. Открытая поверхность)
Класс III
Электрозащита Защита от обратной полярности, переходных процессов и всплесков напряжения
Сертификаты и соответствие CE-EMC, ROHS
Производитель Имтра
Гарантия 5 лет / 1 год окончания

Доступные артикулы ILIM63301, ILIM63401, ILIM63501, ILIM63601

Минимизация тока пульсаций входного питания в приложениях светодиодных драйверов

Потребительские светодиодные приложения действительно взлетели.Теперь ты найдешь их в домашнем освещении, в подсветке салона самолета, автомобильные фары, MP3-плееры и т. д. В прошлом большинство светодиодных драйверов были основаны на каком-то обвинении насос, где входное напряжение было умножено на два, а напряжение светодиода было пострегулируемый внутренним низким отсевом регулятор. Но некоторые мощные светодиоды требуется гораздо более высокий ток, прежде чем они начать излучать свет. Таким образом, большинство современные светодиодные драйверы, являющиеся отраслевыми стандартами используйте топологию ускорения, так как текущий может быть до нескольких ампер.

Для портативных приложений с батарейным питанием, таких как сотовые телефоны и КПК, производители систем требуют, чтобы Драйверы светодиодов обеспечивают своего рода функцию затемнения. Это потому что аккумулятор жизнь обратно пропорциональна свету интенсивность, так как интенсивность света напрямую пропорционально току светодиода. Самый простой метод, принятый производителями микросхем должен предоставить контакт EN, который включает регулятор наддува только при напряжении выше определенного порога.

Потому что большинство портативных приложений используя микропроцессор или микроконтроллер, очень легко сгенерировать прямоугольный импульс заданной частоты, амплитуды и рабочего цикла.Если вы примените это сигнал широтно-импульсной модуляции (ШИМ) для штифт EN, вы можете увеличивать или уменьшать ток светодиода - и, следовательно, яркость - путем изменения рабочего цикла.

Этот простой подход работает очень хорошо для уменьшения яркости светодиодов, но он сильно впрыскивает пульсации тока на входе источника питания. В некоторые системы, это недопустимо потому что он тянет вниз входное питание Напряжение. показывает входное питание ток, когда ток светодиода уменьшено с 700 мА до 350 мА на с использованием 3 В, 10 кГц, 50% рабочего цикла Сигнал ШИМ на контакте EN.Размах входного пульсационного тока составляет примерно 3 А, что слишком велико.

Один из способов решения этой проблемы - использовать драйвер импульсного светодиода, такой как Intersil EL7801, который имеет контакт EN и уровень штырь. Постоянное напряжение на этом выводе контролирует ток светодиода. Эта схема также использует сигнал ШИМ 10 кГц. Но вместо того, чтобы кормить его к выводу EN, вы можете минимизировать ток пульсаций входного питания и размах колебаний, пропустив ШИМ-сигнал через RC-фильтр нижних частот (R4 и C3) со постоянная 2 мс ()

.

Если постоянная времени намного больше, чем 1 / f PWM , фильтр нижних частот производит среднее напряжение, которое может быть подключено непосредственно на штифт уровня для управления Светодиодный ток. Следовательно, форма волны 5 В и 50% рабочего цикла будет давать 2,5 В форма волны. После смещения внутреннего уровня, что соответствовало бы 500 мВ на Штифт уровня.

Среднее напряжение для вывода уровня можно рассчитать по следующей формуле:
V AVG Уровень pin = (амплитуда ШИМ * рабочий цикл) * 0.2

Затем

I AVG Светодиод = V AVG Штифт уровня / R11

В примере на рисунке R11 составляет 0,2 Ом.

При тех же условиях испытаний, что и раньше улучшенная схема показывала Значительно уменьшены пульсации тока при снижении тока светодиода с 700 мА до 350 мА (). Входной пульсирующий ток имеет был понижен до незначительного уровня.

ET2 Онлайн

ОСВЕЩЕНИЕ


Количество ламп: 1
Тип света: LED
Тип лампы: Встроенный переменный ток
Максимальная мощность лампы: 15
Общая мощность: 15
Направление освещения: косвенное
Установить вверх / вниз: вверх / вниз
Номинальный срок службы: 25000 часов
Номинальная люмен: 1078
Обеспечено люмен: 842
Цветовая температура: 3000 К
Лампа (и): Встроенная
Фотоэлемент: N
CRI: 90
Диммируемый: ELV или Triac CL
Входное напряжение: 120

ИЗМЕРЕНИЯ


Ширина: 3.5 "
Высота: 18 дюймов
Длина: 4,75 дюйма
Удлинитель: 3,5 "
HCO: 9 "
BP Ширина: 6,75 дюйма
BP Высота: 1,25 дюйма
Длина провода: 8 дюймов
Вес подвешивания: 5.29 фунтов
ИБП Возможна отправка: Да

СЕРТИФИКАЦИЯ / ПРОЧЕЕ


Рейтинг безопасности: влажный
ADA-совместимый: Да
Поверхность: полированный хром
Материал: алюминий, сталь, стекло

Даунлайт Imtra Ripple

Описание продукта

Описание

Благодаря 2-проводному питанию и диммированию, Ripple легко заменяет существующие устаревшие (галогенные) споты, устраняя необходимость прокладки дополнительных проводов.Интегрированная электроника привода устраняет необходимость в удаленной установке драйверов. Тщательно разработанная оптика обеспечивает полностью смешанное освещение без раздражающих артефактов или отвлекающих горячих точек. Надежная система терморегулирования обеспечивает максимальный срок службы с минимальным износом люменов в течение ожидаемого срока службы (50 000+ часов). Ripple предлагает одно- или двухцветное затемнение в паре с одно- или двухканальным модулем ШИМ-диммера Imtra. Ripple имеет круглую безель с закругленными краями. Ripple надежно крепится тремя винтами и идеально подходит для жестких потолков (например.грамм. стекловолокно или дерево). Это хороший выбор для влажных помещений (например, жестких покрытий, арок, выступов пешеходных дорожек, душевых кабин). Сделано в США и имеет 5-летнюю гарантию.

Характеристики:

  • A Диаметр 3 3/8 дюйма (87 мм)
  • B 1 дюйм (27 мм)
  • C Диаметр 2 3/8 дюйма (61 мм)
  • Входное напряжение 10-40 В постоянного тока
  • Степень защиты IP Внешний 65
  • Тип монтажа Винт
  • Гарантия 5 лет / 1 год после завершения
  • Требования к проводке 2-проводная регулировка яркости
  • Потребляемая мощность 4.7w
  • Галогенный эквивалент 25 Вт
  • Драйвер Внутренний
  • Индекс цветопередачи (CRI) 85
  • Двухцветный Затемнение с помощью одного мгновенного переключателя (только для двухцветных моделей)
  • Триколор Опция без диммирования
  • Срок службы в часах 50000 часов
  • Электрическая защита Защита от обратной полярности, переходных процессов и всплесков напряжения


Инструкции по установке см. В прикрепленном файле pdf выше !!

Прочие сведения

На продукцию Imtra предоставляются одни из лучших гарантий в отрасли, и каждая группа продуктов имеет свои собственные правила гарантии.Полные письменные гарантии доступны по запросу, связавшись с Imtra. Чтобы запросить рассмотрение гарантии, позвоните в Imtra по телефону (508) 995-7000. Для ускорения процедуры предоставьте следующую информацию: Тип продукта Серийный номер Дата покупки Какой тип лодки? В каком году была построена лодка? Лодка новая или бывшая в употреблении? Каков характер претензии по гарантии? Если рекомендуется возврат по гарантии, вам будет предоставлен номер разрешения на возврат (RA #).Отправьте продукт обратно в Imtra, выполнив действия, описанные на нашей странице «Политика возврата». После получения продукта наши отделы возврата и обслуживания оценит товар, чтобы определить, покрывается ли он гарантией или нужно будет заказать замену. С вами свяжутся, как только это решение будет принято.

Видео о продуктах

Пользовательское поле

способов сэкономить на ежемесячных счетах в Broad Ripple Apartment

Все хотят сэкономить на ежемесячных счетах в Broad Ripple, но действительно ли это возможно, когда вы проживаете в квартире? Хотя было бы неплохо снизить арендную плату, вместо этого сосредоточьтесь на расходах на коммунальные услуги.

Независимо от того, проживаете ли вы в квартире с тремя спальнями или в студии, есть много способов сэкономить на ежемесячных счетах с помощью квартиры Broad Ripple.

Поменяйте воздушный фильтр и используйте меньше энергии

Полноценные воздушные фильтры заставят вашу систему HVAC работать тяжелее и потребляют больше энергии. Грязные фильтры означают более высокие счета за коммунальные услуги. Чистый фильтр не только поможет вашей системе отопления, вентиляции и кондиционирования воздуха работать более эффективно, но также поможет избежать преждевременных поломок. Любой, у кого жара погасла посреди морозной зимней ночи, согласится, что стоит проверить и отключить воздушный фильтр.

Воздушный фильтр можно приобрести в любой сети магазинов или в магазинах товаров для дома. Просто убедитесь, что вы выбрали правильный стиль, так как для более просторной квартиры может потребоваться больший воздушный фильтр, чем для спальни с одной спальней. Вы также можете узнать, предлагает ли обслуживающий персонал свои собственные замены. Проверяйте фильтр каждый месяц, даже если ожидается, что он прослужит 90 дней. Если вы поставили его на свет и не видите сквозь него, это явный признак того, что вы готовы к замене.

Гостиная в районе апартаментов Saxony

Экономьте деньги на ежемесячных счетах с помощью светодиодного освещения

В Broad Ripple есть много хороших идей для экономии денег на ежемесячных счетах, но некоторые из фаворитов - домашнее освещение.Светодиодные лампы требуют меньшего количества энергии, чем обычные лампы накаливания, и служат намного дольше. Если вас беспокоит предоплата, не беспокойтесь. Цена на светодиодные лампы с годами значительно снизилась, и есть много недорогих вариантов.

Преимущества здесь двоякие, потому что вы не только ограничите потребление энергии, но и получите выгоду от того, что вам не придется покупать запасные лампы в таком большом количестве. Уточните у сотрудников главного офиса вашего подразделения, могут ли они использовать светодиодные лампы и предоставить их вам!

Гостиная в Harmony Apartments

Автоматизируйте новый свет с помощью умных ламп

Знаете ли вы, что ваш умный динамик Echo или Home не только воспроизводит ту песню, которую вы хотите услышать? Используя интеллектуальную розетку или интеллектуальную лампу, вы можете управлять светом с помощью словесных команд или приложения на телефоне.

Если вам не удалось выключить свет, вы можете сделать это прямо со своего телефона, вместо того, чтобы позволить ему гореть весь день. Или еще больше ограничьте потребление энергии, включив таймер для автоматического включения и выключения света.

Эти высокотехнологичные и простые решения обеспечивают спокойствие в дополнительных областях. Если вы находитесь за городом в отпуске или в командировке, вы можете настроить автоматическое включение света.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
