Теплый плинтус своими руками — как установить теплый плинтус

Выбирая из различных способов обогрева своего дома, жители отдают предпочтение тем, которые требуют минимальных затрат при оптимальной отдаче. Новым словом на рынке обогревательной техники стала система теплый плинтус. Этой конструкцией два десятилетия пользуются европейцы и считают ее весьма эффективной. Металлический плинтус, внутри которого размещен нагревательный прибор, устанавливается по периметру комнаты и работает благодаря действию теплового излучения. Система может обогревать помещение самостоятельно или совместно с радиаторами, размещаться в квартире и частном доме. Разобраться в его конструкции несложно, а значит, и установить теплый плинтус своими руками – посильная задача.

Устройство

Внешняя оболочка прибора – это алюминиевый разборный короб, который почти не отличается по внешнему виду от традиционного плинтуса. Размеры металлической панели составляют 14 см в высоту и 3 см в ширину. Внутри прибора при помощи специальных кронштейнов устанавливается нагревательный модуль. Он состоит из двух медных трубок, частично соединенных латунными ребрами. Греющие модули соединяются в единую систему обжимными гайками или спаиванием медным припоем. В углах элементы соединяются полимерными или медными трубками. Для изготовления нагревательного прибора используются только цветные металлы, что позволяет избежать появления коррозии и добиться максимальной теплопроводности плинтуса.

Принцип работы

Плинтус устанавливается вдоль всех стен, поэтому нагревание помещения происходит равномерно. В его верхней части есть отверстие, через которое теплый воздух поднимается вдоль стен. Алюминиевые панели разогреваются до 40–70˚ C, а в комнате температура повышается до комфортного значения в 20–24˚ C.

Обратите внимание! В отличие от радиаторов, расположенных на удалении от пола, плинтусная система начинает обогрев от нижней точки помещения.

Отличие от радиаторов отопления

Повышение температуры в комнате происходит после нагревания стен, которые сами становятся источником тепла. В этом одно из основных преимуществ системы, ведь при отоплении другими способами стены остаются холодными и соприкосновение с ними теплого воздуха вызывает образование конденсата и сырости. Равномерная отдача тепла не создает холодных и чрезмерно нагретых участков. Используемый принцип работы позволяет расставлять мебель по своему желанию, при этом эффективность работы теплого плинтуса не снижается.

Виды

По способу нагрева модули теплого плинтуса делятся на водяные и электрические.

Водяной

Водяной – в роли теплоносителя используется вода или антифриз. Нагревание происходит при работе автономного котла или выполняется подключение к центральному отоплению. Такой способ экономичнее, чем использование электричества. Регулировка водяного контура выполняется автоматикой или термовентилями.

Обратите внимание! Линии водяного плинтуса имеют ограничения по длине от 13 до 15 м. В комнатах большой площади потребуется установка нескольких автономных контуров.

Электрический

Электрический плинтус изготовлен из пары медных трубок. В верхнюю укладывается термостойкий силиконовый кабель, а в нижнюю вставляется низкотемпературный ТЭН. Его максимальная температура достигает 60˚C. Температурой управляет электронный термостат. Безопасность системы обеспечивается обязательным заземлением, для этого в конструкции электрического плинтуса существует специальный зажим.

Плюсы и минусы системы

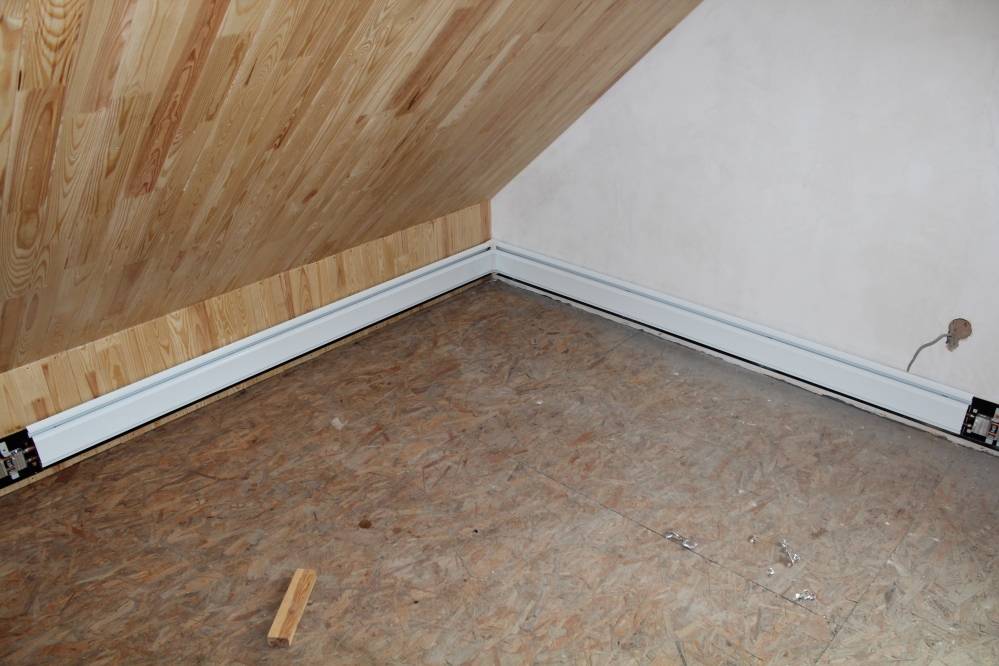

Практически незаметный

1. Система теплого плинтуса напоминает теплый пол, но ее установка требует гораздо меньше затрат и усилий. К тому же теплый пол, особенно водяной, можно установить не в каждом помещении из-за необходимости создания бетонной стяжки. Плинтус не имеет таких ограничений, для его монтажа нужна только ровная стена. Модульная система мобильна, при необходимости ее демонтируют и переносят в другое место.
2. С помощью теплого плинтуса в комнате создается благоприятный микроклимат, медленные восходящие потоки воздуха не поднимают пыль. Температура в помещении не будет иметь высоких показателей под потолком и низких в районе пола.
3. Прогревание стен навсегда избавит от сырости и плесени в помещении, при установке в комнатах с большим остеклением пропадает конденсат на окнах.
4. Маленькое сечение трубок требует небольшого объема воды, а это снижает затраты на ее нагревание. Теплоноситель циркулирует в ускоренном режиме, что позволяет снизить теплопотери системы до 5 %. Небольшое количество воды исключает инерционность при необходимости изменить температуру, все регулировки выполняются в короткий срок. Электрический плинтус дает экономию не за счет теплоносителя, а благодаря меньшему потреблению электроэнергии.
5. Невысокая температура нагревательного прибора оборачивается экономией средств на энергоноситель. Отдельная регулировка в каждой комнате позволяет выбирать оптимальную температуру.
6. Монтаж плинтусов не вызывает затруднения, так как они состоят из готовых модулей, которые подключаются к питанию или системе отопления.
7. Невысокая температура нагревательного прибора безопасна для мебели, штор и других предметов, находящихся поблизости.
8. Установленная плинтусная система практически незаметна – она гармонично впишется в любое стилистическое оформление комнаты, цвет алюминиевых защитных панелей легко подбирается под окружающий интерьер.

Равномерный прогрев

Из недостатков можно выделить высокую первоначальную стоимость теплого плинтуса и расходы на электроэнергию при установке электрического плинтуса. Особенность его использования – необходимость постоянного функционирования. Малая мощность теплого плинтуса не рассчитана на быстрый прогрев помещения, требуется время на нагревание стен, которые после будут отдавать тепло.

Подготовка к монтажу

Осуществляют подвод коммуникаций

Предварительно следует рассчитать необходимую мощность системы и определиться с ее типом. Количество нагревательных модулей зависит от теплоизоляции комнаты, площади остекления, климата региона. В умеренном климате берется среднее значение 100 Вт на м². Если дом хорошо утеплен, то можно купить менее мощную и более дешевую систему. Для соединения частей нагревательного прибора лучше всего использовать спайку медным припоем, так как это наиболее надежный способ, она выдерживает высокое давление и безопасна при использовании централизованного отопления. Если такой способ недоступен, то используются резьбовые фитинги. Подводка воды от котла выполняется надежными полимерными трубами, обычно полиэтиленовыми.

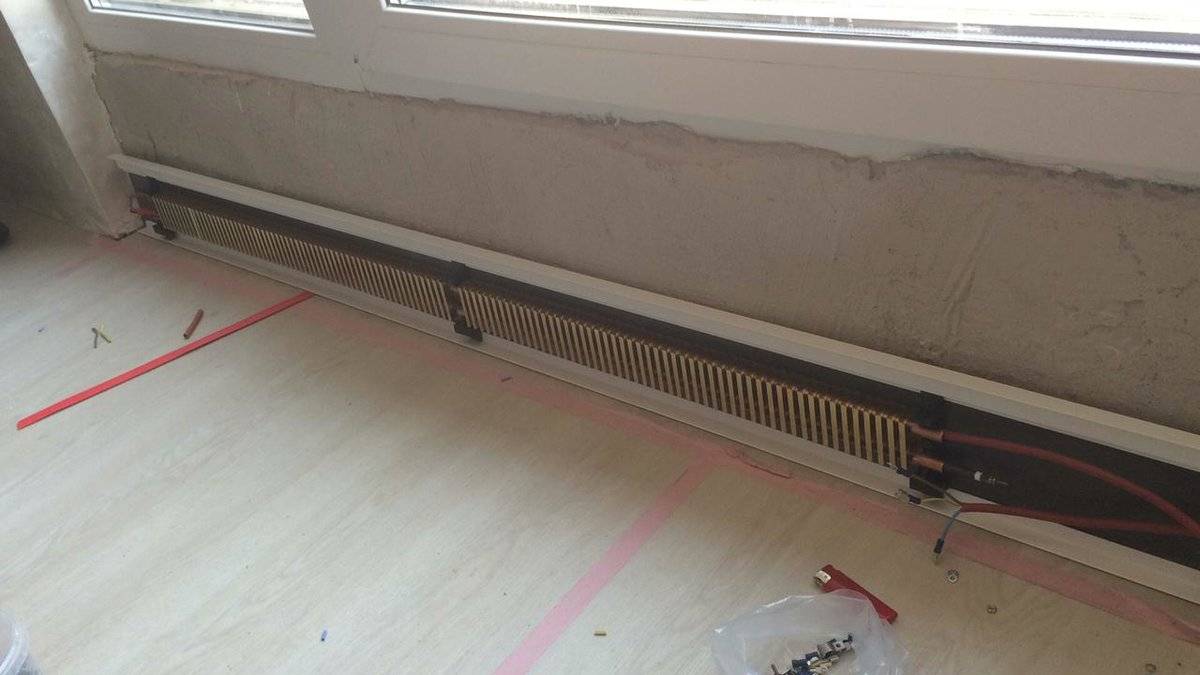

Установка

Крепление кронштейнов

1. Перед установкой выполняется разметка линии установки панелей, теплый плинтус должен располагаться на высоте в 1 см от пола. К ориентировочной черте прикладывают заднюю панель и делают разметку под монтажные отверстия, которые потом высверливают перфоратором.
2. Панель крепится саморезами с пластмассовыми дюбелями. На задней части полосы есть упоры, которые обеспечивают необходимый зазор в 15 мм между стеной и прибором.
3. Между стеной и корпусом нагревателя наклеивается теплоизоляционная лента.
4. Выполняется крепление кронштейнов для конвекторов. Для этого используются дюбеля, шаг установки составляет 40 см.
5. Навешиваются панели теплого плинтуса.

Особенности монтажа электрических панелей

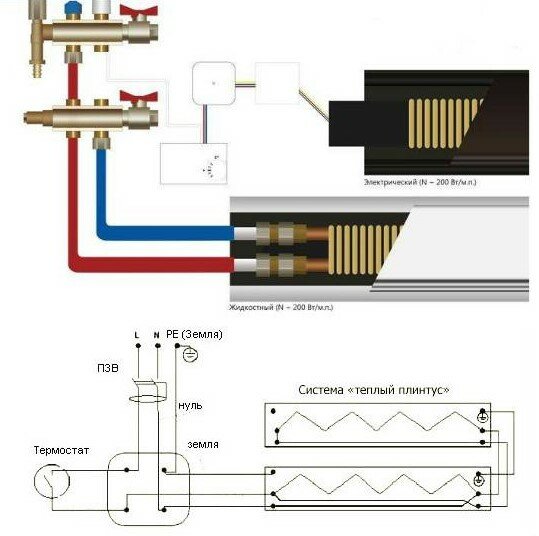

Схема подключения

1. Для электрической модели из-за высокой нагрузки на сеть их количество ограничивается 17 модулями.
2. Электрический кабель к прибору располагают внутри стены или снаружи, закрывая его коробом.
3. Подключение к питанию выполняется через терморегулятор. Прибор закрепляется на стене, на расстоянии 1,5 м от пола, вокруг него должно быть свободное пространство. Удобно устанавливать терморегулятор рядом с розетками.
4. Перед включением проводится калибровка прибора.

Особенности монтажа водяных панелей

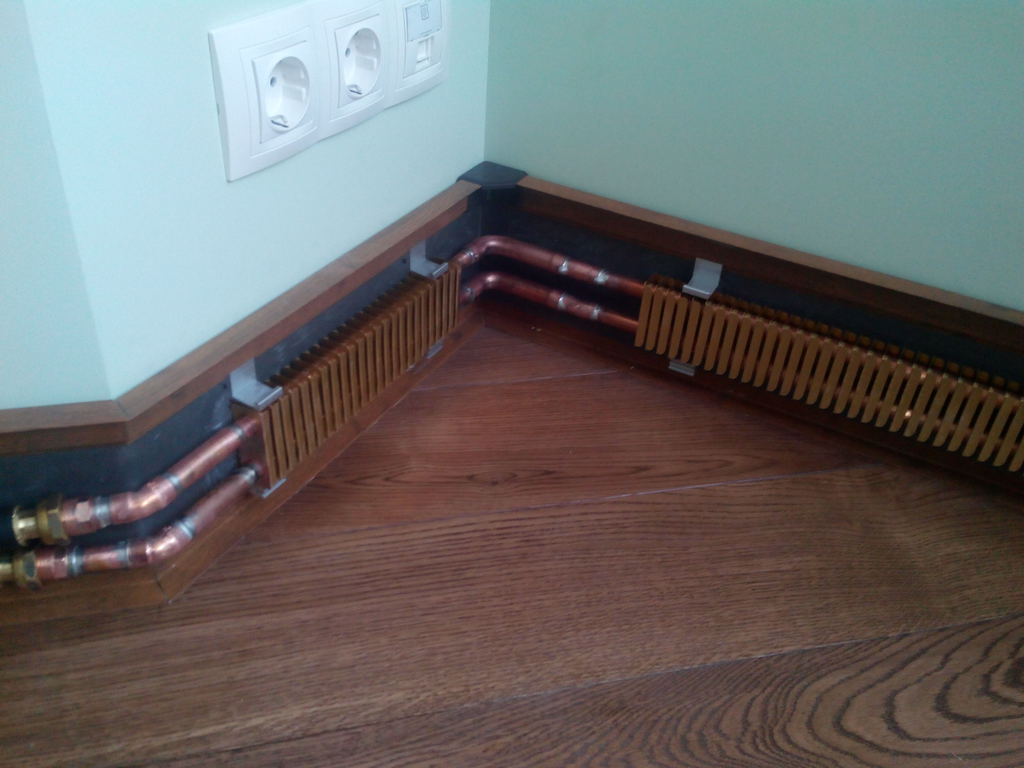

Используют соединительные трубки при прохождении углов

1. Трубы, подведенные от распределительного коллектора, соединяются с нагревательными секциями резьбовым фитингом с резиновой прокладкой. В последнем модуле выполняется закольцовка металлической гофрированной трубой.
2. При прохождении углов используются соединительные трубки специальной формы.
3. Собранную систему соединяют с коллектором и пускают горячую воду.
4. Удостоверившись в отсутствии течи, устанавливают переднюю панель плинтуса. Ее внутренняя часть предварительно проклеивается отражающей пленкой.

Стоимость системы теплого плинтуса и соединительных элементов довольно высока, но она эффективна в работе и дает новые возможности в дизайне интерьера.

Читайте также:

Теплый водяной пол своими руками

Электрический теплый пол своими руками

Видео

А это наглядное пособие по монтажу теплого плинтуса:

Как сделать тёплый плинтус своими руками

Людей всегда интересовало то, что они могут сделать для своего дома или квартиры самостоятельно. Эта особенность досталась нам от предков, которые на протяжении многих тысяч лет строили и обустраивали свои жилища самостоятельно. И с началом 21-ого века в подкорке человеческого мозга ничего не изменилось: мы всё так же любим ухаживать за своей недвижимостью.

Если вам интересно узнать, как сделать тёплый плинтус своими руками, тогда мы рекомендуем прочесть эту статью, в которой во всех подробностях описывается устройство системы. После прочтения этой статьи у вас сформируется понимание того, что необходимо делать для установки тёплого плинтуса и насколько хорошо вы сможете справиться с данной работой.

Устройство и принцип работы тёплого плинтуса

Тёплый плинтус — это оптимальное решение для тех, кто хочет сэкономить место в пространстве или предпочитает минимализм в дизайне. Принцип работы этого устройства заключается в том, чтобы обеспечить помещение если не теплом, то, по меньшей мере, сухостью. В некрупных помещениях плинтусное отопление способно обеспечить тепло, а вот в больших пространствах такое решение будет выступать в качестве существенного дополнения.

Отопление может быть встроено в цоколь или откидную панель, которые расположены по всей длине стены. В ванных комнатах, как правило, устанавливаются низковольтные версии. Но они требуют установки и нагревательного элемента, поэтому необходимо рассчитать место и под его установку. Ниже будет подробно описано, как работает тёплый плинтус, поэтому если вы захотите установить его самостоятельно, то вам эта информация будет полезна.

Давайте рассмотрим устройство самодельного электрического тёплого плинтуса и принцип работы чуть более подробно, а далее перейдём к их преимуществам и недостаткам, видам, а также методам установки. Характеристики каждой модели могут сильно отличаться. Плинтус с подогревом, а также цокольный обогреватель можно сделать самостоятельно, достаточно лишь однажды разобраться в принципах его работы. Достаточно просто проложить трубы отопления подходящего размера за плинтусом и оставить достаточное пространство во внутренней полости для конвекции.

Достоинства и недостатки плинтусного отопления

Вам также необходимо учесть все плюсы и минусы тёплого электрического плинтуса перед тем, как его установить. Большое преимущество плинтусного отопления заключается в том, что можно отказаться от традиционного радиатора, а значит можно сэкономить много пространства, которое может быть использовано в более практичных целях. А ещё плинтусное отопление экономично. Это, конечно, не тёплый пол, однако и расходы будут несущественными по сравнению с полной реновацией.

Но главным минусом тёплого плинтуса выступает то, что они не способны сильно обогреть большие пространства. Их мощности на это попросту не хватит. Дело в том, что мощность тёплого плинтуса для отопления в доме весьма ограничена. Да, вы можете отрегулировать мощность и установить максимально доступную, но она всё равно не сможет сравниться с другими решениями. Взамен на экономию пространства и красивый дизайн вы получаете слабый, пусть и стабильный, обогрев. Зато этой мощности хватит, чтобы поддерживать тепло и сухость в небольших пространствах. Например, на кухне, ванной комнате, гардеробной или небольшой спальне.

Основные виды тёплых плинтусов

Выделяют несколько основных видов тёплых плинтусов. Отличаются они не только обогревательным модулем, но и методом подключения к отопительной системе. Одни подключаются к основному источнику тепла (генератору): масляному, газовому конденсационному котлу, тепловому насосу, электрической сети и т. д. Сейчас всё большее распространение получают электрические системы, так как использование экологической энергетики набирает популярность во всем мире. Но все эти модели объединяет одно: они работают за счёт конвекции и отдают тепло в пространство, где они установлены, за счёт излучения.

Давайте рассмотрим наиболее распространённые виды тёплых плинтусов по отдельности:

1. Панельные — это составные конструкции, которые выполняются из конвектора и панели. В панельную часть поступает горячая вода, за счёт которой и нагревается вся панель.
2. Цокольные — это крупные конструкции, которые устанавливаются под большими окнами и в помещениях, где есть весомые потери тепла. За счёт крупных габаритов цокольные плинтусы способны предоставить большую степень обогрева, но и ресурсов они потребляют вместе с тем намного больше.
3. Электрические тёплые плинтусы: также называются нагревателями «мягкого тепла». Это новейшее поколение обогревателей, которое аккумулирует тепло от резистора, а затем передаёт его в помещение.
4. Инфракрасные тёплые плинтусы — еще одно решение из устройств нового поколения. Их преимущество заключается в передаче тепла на конкретные предметы, что избавляет от необходимости ожидания, когда прогревается всё помещение. Имеют разную мощность, а также способны работать на газе или электричестве.
5. Водяные — наиболее распространённое решение. Как правило, многие просто стараются скрыть трубы отопления посредством плинтусов, за счёт чего и получают такое решение. Однако, теперь многие сами стремятся проложить трубы над уровнем пола, чтобы получить дополнительный источник тепла. Их главное преимущество заключается в широкой вариабельности при выборе дизайна, но миниатюрным такое решение никак нельзя назвать.
6. Металлические, как правило, выполнены из стали или алюминия. Иногда из композитных сплавов, которые обладают лучшей теплопроводностью. Такие решения наиболее часто можно встретить среди дизайнерских коллекций. Этот вид не только привлекательно выглядит, но ещё и мало весит, а также потребляет мало энергии. Благодаря своим физическим свойствам алюминий почти мгновенно реагирует на тепло и передаёт его в пространство. Таким образом, помещение согревается быстрее, а потери тепла минимальны.

Большинство обогревателей работает за счёт конвекции, постепенно нагревая окружающий воздух и позволяя ему циркулировать, пока он не пропитает всю комнату. Но инфракрасные обогреватели излучают точный луч тепла, который согревает вас, выбрасывая постоянный поток частиц тепла. С инфракрасными обогревателями вам не нужно ждать, чтобы согреться, когда вы входите в помещение с холода. Вы сможете быстро согреться с помощью быстродействующих тепловых лучей, которые рассеивают холод. Тем и хороши инфракрасные обогреватели.

Определяться с видом необходимо непосредственно после того, как вы составите точный план помещения и извлечёте всю информацию о его состоянии и особенностях. Попробуйте представить, как каждая из систем проявит себя в работе на вашем объекте, и только затем выбирайте тот или иной вид для установки. Также необходимо выявить, какую длину тёплого водяного плинтуса можно использовать в помещении, в котором запланированы работы по установке.

Монтажные работы своими руками

Если вы решили установить тёплый водяной плинтус своими руками, тогда вам следует выполнить определённую последовательность действий. Вы определяете размер и тип цокольного обогревателя точно так же, как рассчитываете размер радиатора, который вам нужен для конкретной комнаты. Вам необходимо рассчитать требуемую мощность, а затем приобрести необходимое количество материалов.

Этот расчёт на самом деле довольно сложен и основан на ряде факторов, включая желаемую температуру в помещении, потери тепла в помещении и размеры самого пространства. Поэтому на данном этапе (если вы новичок) следует обратиться за помощью инженеров. На изготовление водяного тёплого плинтуса своими руками может потребоваться немало времени и сноровки.

При установке и эксплуатации системы необходимо соблюдать все требования руководства пользователя, а также положения всех применимых местных и национальных строительных, электрических и технических норм и стандартов. Соблюдение норм необходимо в целях учёта безопасности.

Поэтому, если вы решили установить электрический тёплый плинтус, тогда вам следует учесть все особенности требований безопасности. Первым делом должна быть разработана схема подключения тёплого плинтуса, к созданию которой неплохо было бы привлечь профессиональных инженеров (если только вы сами таковыми не являетесь). Многие производители выпускают разные спецификации устройств, что может лишь усложнить монтаж электрических или водяных тёплых плинтусов, поэтому помощь профессионалов зачастую полностью оправдана.

Установка тёплого плинтуса обычно сводится к следующим действиям:

1. Снимите существующие плинтусы (если они установлены).
2. Отрежьте панели по длине и снимите заусенцы с труб с помощью специального инструмента.
3. Установите регулируемые монтажные кронштейны на стены на расстоянии 600–1000 мм.
4. Вставьте соответствующие соединители с плотной посадкой для необходимого соединения.
5. Установите обогревательные панели на кронштейны и зафиксируйте их вместе.
6. Завершите установку, закрепив крышки плинтусов, чтобы скрыть стыки.

Практически любая конструкция устанавливается точно так же, как обычный плинтус. Сначала панели обрезаются по длине в соответствии с инструкциями по монтажу, оставляя достаточное пространство для различных соединений и соединителей, а также небольшое свободное пространство (в несколько мм). Длину секций вы также определяете самостоятельно ещё в ходе планирования системы в зависимости от выбранного типа обогрева.

Несколько слов в качестве заключения

Теперь вы знаете, как сделать тёплый плинтус своими руками. Как видите, установить самодельный тёплый плинтус не так уж и сложно. Необходимо просто ознакомиться с теорией и иметь минимальный опыт в ремонтных работах. Если у вас остались какие-либо вопросы или комментарии, мы просим поделиться ими. Мы бы хотели ознакомиться с вашим мнением, а также с любой полезной информацией, которая у вас имеется! Это также будет полезно нашим читателям.

лучших электрических плинтусных обогревателей (обзоры) в 2023 году: РУКОВОДСТВО ПО ПОКУПКЕ

Хотите ли вы отремонтировать свои кухонные гарнитуры, модернизировать существующую систему центрального отопления или просто нуждаетесь в элегантном решении для обогрева вашей новой пристройки к дому, плинтусный обогреватель может поставьте галочку в нескольких полях вашего поиска. Но как они работают, лучше ли они альтернатив и какой из них предлагает лучшее соотношение цены и качества?

Сегодня мы отвечаем на эти и другие вопросы в нашем обзоре лучших моделей электрических цокольных обогревателей .

Что такое электрический цокольный обогреватель?

Если вы задаете этот вопрос, скорее всего, вы не уверены на 100%, что такое плинтус. Это нормально, так как большинство людей на самом деле неправильно понимают определение.

Цоколь — это своего рода полое основание, которое находится под вашим шкафом. Впервые они были использованы для создания барьера, не позволяющего грызунам и жукам рыскать по вашему шкафу. Но в наше время цоколь также служит удобным скрытым пространством, в котором можно проложить электрические кабели по всей кухне.

Электрический обогреватель цоколя в полной мере использует этот второй вариант использования, устанавливая его непосредственно сбоку цоколя, а затем получая питание от сети без видимых грязных кабелей. Электрический цокольный обогреватель регулируется индивидуально. Водяной цокольный обогреватель подключается к вашей системе центрального отопления. Это компактное решение для обогрева, которое дает ряд преимуществ, недоступных в других категориях обогревателей.

Так почему бы мне просто не использовать съемный обогреватель или панельный радиатор? 9№ 0009

Электрический обогреватель для цоколя поможет вам сэкономить место и использует тот факт, что тепло естественным образом поднимается вверх.

Действительно, на рынке имеется множество подключаемых электрических обогревателей всех форм, размеров и ценовых категорий. Но все они имеют общее неудобство: они занимают место, которое в противном случае можно было бы использовать для других (лучших) целей.

Даже самые компактные колонные нагреватели имеют неизбежную площадь основания и представляют опасность споткнуться об их электрические кабели. Между тем, панельные обогреватели могут монополизировать целые стены, сильно ограничивая ваши возможности для декора и шкафов.

Электрический обогреватель цоколя, напротив, не имеет ни одной из этих проблем. Он прячется в основном вне поля зрения, занимая место, которое в противном случае было бы потрачено впустую под вашими шкафами. Нет опасности споткнуться, и вам не нужно жертвовать драгоценным кухонным пространством, чтобы защититься от зимней погоды. Некоторые плинтусные обогреватели подключаются напрямую к вашей системе центрального отопления. Водяной цокольный обогреватель предлагает вам еще большую экономию и соотношение цены и качества.

Но это только половина дела! Другое главное преимущество цокольных обогревателей основано на физике. Возможно, вы помните из уроков естествознания в начальной школе, что теплый воздух имеет тенденцию подниматься вверх; 9Таким образом, 0005 установка цокольных обогревателей является идеальной точкой обзора для действительной циркуляции теплого воздуха по помещению .

Более того, кафельные, каменные и деревянные полы, как правило, становятся неприятно холодными гораздо быстрее, чем остальная часть комнаты. Производя тепло на уровне ног, плинтусные обогреватели сразу же начинают работать, нагревая ту область, которая больше всего в этом нуждается.

Какие модели электронагревателей лучше всего подходят для моей кухни?

Итак, теперь вы хорошо понимаете, что заставляет работать цокольные обогреватели, и готовы к погружению. Здесь мы представляем результаты наших собственных сравнительных покупок, чтобы помочь вам определить, какой электрический цокольный обогреватель лучше всего подходит для вас:

1.

Электрический цокольный обогреватель Winterwarm WWFh30E

Glen Dimplex — это торговая марка, предлагающая высококачественные решения для отопления практически для любого применения, поэтому неудивительно, что их цокольные обогреватели являются одними из лучших в своем классе. WWFh30E — их самый продаваемый электрический цокольный обогреватель, и легко понять, почему, благодаря его стильному внешнему виду, мощному нагревательному элементу и качеству жизни.

(Примечание: если вы ищете цокольный обогреватель с дистанционным управлением, не ищите дальше — эта модель для вас).

Электрический плинтусный обогреватель Winterwarm WWFh30E оснащен мощным нагревательным элементом мощностью 2000 Вт с достаточно высокой тепловой мощностью, достаточной для того, чтобы превратить замерзшие ноги в горячие пальцы на кухнях размером до 2000 футов ³ . Конечно, если вам не нужна вся эта мощность, вы можете просто изменить настройки нагрева на термостате .

Но не думайте, что вам придется вставать на четвереньки, чтобы возиться с маленькой шкалой на этом приборе. Электрический плинтусный обогреватель WWFh30E с дистанционным управлением определенно создан для 21 ^-й в. дома. Вы можете не только изменить настройки обогрева, но и запрограммировать его на работу по 7-дневному расписанию с помощью пульта дистанционного управления Bluetooth.

В то время как электрический цокольный обогреватель Winterwarm работает по принципу «установил и забыл», у вас всегда есть ручное управление настройками нагрева, включая и выключая его с помощью простого переключателя, установленного на самом устройстве. Более того, переключатель загорается красным неоном , указывая на то, что нагревательный элемент действительно включен и производит тепло.

Беспокоитесь о безопасности? Не будьте, так как есть как выключатели защиты от тепловой, так и электрической перегрузки . Кроме того, вам никогда не придется беспокоиться о том, что вы обожжете пальцы ног о решетку – в электрическом цокольном обогревателе WWFh30E продуманная конструкция и современные материалы гарантируют, что поверхность никогда не станет слишком обжигающей .

Наконец, хотя внешний вид в основном зависит от субъективного вкуса, нам больше нравятся простые горизонтальные вентиляционные отверстия, украшающие белоснежную решетку радиатора. Переключатели достаточно большие, чтобы с ними можно было обращаться, но достаточно тонкие, чтобы не бросаться в глаза в кухонном пространстве.

Электрический цокольный обогреватель WWFh30E:

• Электрический нагревательный элемент мощностью 2000 Вт для помещений площадью до 25 кв. футов
• Программируемый термостат с дистанционным управлением Bluetooth и 7-дневным таймером
• 1 год гарантии производителя
• 41 х 11 х 21,5 см

Проверить последнюю цену на Amazon

2. Электрический плинтусный обогреватель Smith’s Space Saver SS2 EW

Большинство кухонных плинтусных обогревателей прячутся под кухонными шкафчиками, вежливо спрятанные из виду и незаметные по дизайну. На первый взгляд, строгая решетка из нержавеющей стали Space Saver SS2EW идеально соответствует этому шаблону. Однако Британский производитель Smith’s позволяет подчеркнуть декор, предлагая 6 накладных решеток разного цвета на выбор (коричневый, хром, матовая сталь, золото, черный, алюминий).

Но, конечно же, форма обогрева всегда должна следовать функции, и электрический цокольный нагреватель SS2EW обеспечивает превосходную производительность. По умолчанию его нагревательный элемент работает на мощности 2000 Вт с выходной мощностью 6280 БТЕ/ч . Однако вы также можете уменьшить мощность вдвое (1000 Вт при 3410 БТЕ/ч ) для экономии энергии или лучшего соответствия небольшим помещениям.

Нужно больше контроля? Компания Smith’s поставляет свой электрический цокольный обогреватель SS2EW с программируемым термостатом , который устанавливается полупостоянно рядом с цокольным обогревателем для удобства доступа. Установите его между 15 и 35 ° зимой или  выключите жару и используйте вентилятор для циркуляции прохладного воздуха летом.

Если вы действительно не знаете, что делаете, вы, вероятно, захотите нанять электрика, чтобы правильно установить этот (или любой) электрический нагреватель плинтуса. Но это единственное условие, так как Space Saver аккуратно вставляется в любую стандартную электрическую сеть .

Единственный возможный недостаток этого аппарата — отсутствие неонового индикатора питания. Опять же, модуль управления отоплением, несомненно, будет находиться на видном месте, легко отображая текущие рабочие настройки.

SS2EW электрический цокольный обогреватель:

• Три режима работы: 1 кВт, 2 кВт или только вентилятор для холодного воздуха
• Полупостоянный термостат в комплекте
• Потрясающая 5-летняя гарантия
• Доступно 6 цветов решетки
• Тихий вентилятор, всего 42 дБА
• 50 х 10 х 14 см

Проверьте последнюю цену на Amazon. Многие выбирают его из-за простоты установки. Хотя его действительно можно подключить напрямую к сети через ответвление с предохранителем, его также легко заменить на стандартную 3-контактную вилку (не входит в комплект).

Это означает, что все, что вам нужно сделать, это прорезать отверстие в цоколе, протянуть кабель к приемнику и подключить его. Затем привинтить лицевую панель на место, и все готово! Практически нет причин когда-либо выбирать подключаемый обогреватель, который будет занимать пространство на полу в обмен на простоту использования.

По своим достоинствам APH01SS представляет собой исключительный электрический цокольный обогреватель. Он может похвастаться превосходной полезностью, с 3 рабочими настройками : 1 кВт стандартная, повышенная настройка 2 кВт для быстрого прогрева вашего холодного плиточного или деревянного пола и, наконец, режим теплой погоды, когда дует освежающий прохладный ветерок.

Обратите внимание: несмотря на то, что APH01SS представляет собой высокоэффективный электрический цокольный обогреватель, в нем отсутствует какая-либо форма термостатического контроля. Вместо этого есть один выключатель питания с подсветкой , который управляет вентилятором, а также два переключателя питания для активации нагревательного элемента.

Им не так удобно управлять, как другими цокольными обогревателями, но опять же, вы можете оценить элегантную простоту .

С точки зрения эстетики APH01SS чем-то напоминает Plain Jane. И хотя его дизайн решетки абсолютно безобиден, в любом случае он в основном будет скрываться из виду.

Модель APH01SS идеально подходит для устройства, требующего минимального вмешательства со стороны владельца, и имеет превосходные автоматические меры безопасности . Он отключает питание, если обнаруживает скачок напряжения или температуру, приближающуюся к небезопасному уровню.

Электрический цокольный обогреватель APH01SS:

• 5-летняя гарантия на детали, 2 года на сборку (не забудьте зарегистрироваться в течение 28 дней после покупки!)
• Автоматический предохранительный выключатель
• Простое управление тремя переключателями для нормального и сильного нагрева, а также холодного обдува
• 50 х 10 х 22,5 см

Проверить последнюю цену на Amazon

Электрический нагреватель плинтуса: Часто задаваемые вопросы

В чем разница между электрическим и водяным обогревателем плинтуса?

Плинтусные нагреватели потребляют электроэнергию из вашей сети для работы внутреннего нагревательного элемента , а затем выдувают тепло с помощью вентилятора через решетку на вашу кухню. Напротив, в то время как гидравлическая версия по-прежнему использует электричество для питания цокольного вентилятора, в обогревателе отсутствует нагревательный элемент с питанием. Вместо этого водяной цокольный нагреватель подключается к вашей системе центрального отопления, которая направляет горячую воду через множество змеевиков внутри нагревателя.

В целом, водяные плинтусные обогреватели более энергоэффективны, чем их электрические аналоги, но менее гибки в плане их применения. Если у вас есть комната, которую ваша система центрального отопления не может охватить, водяные плинтусные обогреватели не имеют для вас никакой ценности как решение для отопления.

Электрические плинтусные обогреватели таких ограничений не имеют . Пока есть доступ к электросети в относительно непосредственной близости, вы можете выполнить установку с относительной легкостью.

И вот еще одно отличие; обратите на это внимание, если вас раздражает сухой воздух. Электрический цокольный обогреватель производит более сухое и быстрое тепло, в то время как его водяные аналоги излучают более мягкое и медленное тепло.

Что проще установить: водяной или электрический цокольный обогреватель?

Если мы говорим о кухонных обогревателях, то электрические модели всегда проще подключить под шкафом. Только представьте, что вы вырываете шкафы, чтобы подключить прибор к вашей системе центрального отопления; не звучит как забавная, простая задача, не так ли?

Однако имейте в виду, что большинство цокольных нагревателей не поставляются с 3-контактными вилками, а вместо этого требуют установки через ответвление с предохранителем. Хотя это достаточно просто для установки своими руками, гораздо безопаснее нанять техника. (Хотя относительно просто заменить провод на штыревой кабель самостоятельно.)

Цокольные обогреватели Hydronic, с другой стороны, требуют услуг лицензированного специалиста для безопасного завершения установки.

Самостоятельно установить электрический цокольный обогреватель сложно?

С правильными инструментами и небольшим опытом рукоделия – совсем нет! Но есть несколько подводных камней, о которых нужно знать.

Во-первых, на самом деле есть 2 набора размеров изделия: 1 для площади решетки и 1 для общего объема каменки. Помните, что нагреватель цоколя встанет в отверстие, которое вы прорежете в цоколе, а решетка будет накладываться на край вокруг этого отверстия.

Вы должны убедиться, что ваш цоколь в целом имеет достаточную высоту, чтобы вместить высоту решетки, а также небольшой запас, чтобы обеспечить зазор над полом и под дверцами шкафа.

Свободное пространство внутри цоколя имеет гораздо большее значение. В зависимости от модели вам потребуется от 2 до 5 см между обогревателем цоколя и ящиками наверху/полом внизу, чтобы обеспечить достаточный приток воздуха.

Оттуда нужно подключить электрический кабель к сети через плавкую ответвление. Вы можете найти учебные пособия о том, как сделать это безопасно, но мы скорее порекомендуем вам нанять электрика, если вы не очень уверены в работе с электропроводкой.

Последствия неудачной работы включают поражение электрическим током и пожар — ни то, ни другое не стоит денег, сэкономленных на случайной попытке сделать что-то своими руками. Более того, многие производители соблюдают гарантии только при правильной установке, поэтому получение квитанции от вашего электрика будет ключом к последующему обслуживанию.

Но если вы хоть немного разбираетесь в электричестве и имеете инструменты для резки цоколя, установить электрический обогреватель цоколя совсем несложно. В противном случае самым безопасным и экономически эффективным способом действий будет вырезать отверстие самостоятельно, а затем нанять кого-нибудь для остального.

Сколько стоит эксплуатация электрического обогревателя цоколя?

На этот вопрос сложно ответить однозначно, поскольку стоимость электроэнергии варьируется в зависимости от страны, некоторые блоки более эффективны, чем другие, и ваш дом может иметь или не иметь первоклассную изоляцию.

Но, занимаясь общей математикой, мы начнем со средней стоимости электроэнергии в Великобритании, которая составляет 14,37 пенсов за кВтч. Предполагая, что вы используете обогреватель плинтуса мощностью 2 кВт на полную мощность в течение 5 часов в день, вы получаете около 0,72 фунта стерлингов в день или чуть более 5 фунтов стерлингов в неделю.

Разумеется, цокольные нагреватели с термостатическим управлением отключаются при достижении номинальной температуры. И это позволяет значительно сэкономить при этом номере 5 фунтов стерлингов в неделю. Кроме того, многие модели позволяют снизить мощность, как правило, до 1 кВт, что вдвое снижает потребление энергии.

Итак, на бумаге цокольные обогреватели работают с той же эффективностью, что и подключаемые обогреватели. Однако вам также необходимо учитывать нагрев цоколя на уровне пола, который более равномерно распределяет тепло по сравнению с более высоким радиатором. Вам, скорее всего, потребуется меньше времени на «включение» цокольного нагревателя, чтобы достичь аналогичного ощущения тепла и, следовательно, снизить затраты.

Сколько энергии мне нужно для адекватного обогрева кухни/мастерской/помещения?

В то время как в большинстве списков продуктов для цокольных обогревателей указывается мощность устройства, реальная тепловая мощность измеряется в БТЕ. Итак, вы хотите, чтобы размер комнаты, которую вы обогреваете, соответствовал мощности выбранного вами обогревателя.

Существует множество специализированных калькуляторов БТЕ/м ³ , но мы дадим вам некоторые предварительные расчеты, чтобы помочь вам сравнить покупки. Скажем, ваша кухня 1000 футов ³ ; вы можете умножить это на 3, чтобы получить потребность в 3000 БТЕ. Ваш средний нагреватель мощностью 1000 Вт способен производить где-то около 3400 БТЕ , так что при некотором термостатическом контроле вы сможете добиться оптимального результата.

Опять же, это только приблизительная оценка. Зато позволяет категорически отсечь те устройства с теплоотдачей, явно превышающей потребности. Слишком большая мощность может привести к срабатыванию выключателя защиты от перегрева, в то время как нагреватель с недостаточной мощностью будет тратить энергию и даст вам некачественные результаты.

Напутствие

Надоело иметь дело с этим массивным радиатором или обогревателем, занимающим драгоценное пространство на полу или стене? Тогда подумайте об электрическом обогревателе плинтуса. Мало того, что они предлагают превосходный обогрев по сравнению со своими более крупными собратьями, вы также можете установить их независимо от вашей системы отопления.

Мы рассмотрели все тонкости того, что делает электрический обогреватель цоколя таким привлекательным вариантом. Мы показали вам наш выбор лучших плинтусных обогревателей для вашего дома. Остальное зависит от тебя. Не стесняйтесь, дайте нам знать в комментариях, помогла ли вам эта статья, и какую модель плинтусного обогревателя вы выбрали.

Как установить электрический обогреватель плинтуса на 240 В

Выбор правильного обогревателя и советы по безопасной установке

К

Боб Формисано

Боб Формисано

Боб Формисано — лицензированный архитектор и строитель с почти 40-летним опытом строительства новых домов и восстановления старых домов. Одной из его специальностей является ремонт старых систем, построенных еще в 1920-х годах, включая оцинкованные водопроводные трубы, проводку с ручкой и трубкой и многое другое. Его статьи о ремонте дома для The Spruce написаны более 10 лет назад.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 31.03.23

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Сара Скотт

Факт проверен Сара Скотт

Сара Скотт занимается проверкой фактов и исследователем, работала в сфере индивидуального строительства в сфере продаж, маркетинга и дизайна.

Узнайте больше о The Spruce’s Редакционный процесс

Ель / Кевин Норрис

В этой статье

• Сколько стоит установка электрических плинтусных обогревателей?

• Выбор размера

• Определение места размещения

• Инструкции

• Часто задаваемые вопросы

Обзор проекта

Электрические плинтусные обогреватели обеспечивают лучистое тепло, используя естественную конвекцию (горячий воздух поднимается, холодный опускается) для циркуляции тепла в помещении. В некоторых климатических условиях отопление плинтуса может обеспечить все тепло, необходимое для дома, но чаще всего отопление плинтуса обеспечивает дополнительное тепло для помещений, где центральная система ОВКВ недостаточна. Например, расширение системы центрального принудительного воздушного отопления для обогрева помещения может быть сложной задачей при преобразовании подвального или чердачного помещения, а электрические плинтусные обогреватели предлагают простой способ обслуживания этих помещений.

Электрические плинтусные обогреватели используют собственную схему. Электрические плинтусные обогреватели могут питаться от сети 120 или 240 вольт. Электрики обычно устанавливают обогреватели на 240 вольт, поскольку они потребляют меньшую силу тока и более энергоэффективны, чем обогреватели на 120 вольт. Добавление 240-вольтового нагревателя плинтуса обычно требует нового двухполюсного автоматического выключателя на 20 или 30 ампер и новой проводки цепи для питания одного или нескольких нагревательных блоков.

Если ваш блок нагревателя плинтуса вышел из строя, вы можете заменить его самостоятельно, в зависимости от того, легко ли новый нагреватель плинтуса подключается к старому блоку. Однако, если проблема заключается в проводке к вашему старому нагревателю, вам может понадобиться электрик, который выполнит более сложную работу по ремонту проводки. Если вам нужно заменить только крышку плинтуса, ее достаточно легко заменить за несколько минут без инструментов, сняв торцевые заглушки и переднюю крышку и заменив их.

Предупреждение

Установка контура и нагревателя — это сложная работа по прокладке проводки дома, обычно выполняемая лицензированным электриком или подрядчиком по отопительной технике. Домашние мастера должны иметь значительный опыт работы с проводкой, прежде чем пытаться выполнить этот проект, поскольку он включает в себя прокладку электрических кабелей, а также установку и подключение нового автоматического выключателя на главной сервисной панели.

Сколько стоит установка электрических обогревателей плинтуса?

Каждый нагреватель плинтуса — только часть — может стоить от 50 до 250 долларов за штуку. Когда его устанавливает профессиональный электрик, будьте готовы платить от 75 до 175 долларов в час. В среднем, бюджет не менее 500 долларов США за единицу, которую вы установили. Если вы сделаете это самостоятельно, в зависимости от приобретаемого вами устройства, установка электрической плинтусной системы может обойтись вам значительно дешевле.

Выбор размера обогревателя

Плинтусные обогреватели бывают разных размеров, чтобы соответствовать потребностям в отоплении помещения. Номинальная или тепловая мощность плинтусного нагревателя обычно измеряется в мощности, которая зависит от длины нагревателя. Обычное практическое правило заключается в том, чтобы обеспечить 10 ватт тепла на каждый квадратный фут площади в помещении. Однако это может несколько варьироваться в зависимости от конфигурации помещения и таких деталей, как высота потолка, теплоизоляция стен, количество окон и других факторов.

Плинтусные обогреватели обычно имеют стандартную длину от 24 до 96 дюймов. 24-дюймовый обогреватель на 240 вольт обычно рассчитан примерно на 350 Вт (достаточно для небольшой ванной комнаты), а 96-дюймовый обогреватель рассчитан на мощность от 2000 до 2500 Вт (достаточно для помещения площадью от 200 до 300 квадратных футов). . Вы также можете удовлетворить потребности в отоплении с помощью двух или более обогревателей, которые в сочетании обеспечивают достаточное отопление.

В то время как мощность обычно используется для измерения теплопроизводительности, фактическая мощность нагревателя измеряется в БТЕ (британские тепловые единицы). Рейтинг BTU может быть полезен при сравнении размера электрического нагревателя с другими нагревателями или типами нагревательного оборудования.

Размещение нагревателя и термостата

Лучшее место для электрического плинтусного обогревателя — под окнами или рядом с ними, чтобы использовать естественные конвекционные потоки в помещении и компенсировать потери тепла через стекло. Строительные нормы и правила предостерегают или не разрешают устанавливать плинтусные обогреватели под настенными электрическими розетками. Кроме того, как указано в кодах, небезопасно подключать нагреватель плинтуса к электрической розетке, потому что вы можете увеличить вероятность перегорания предохранителя или возгорания проводов.

Электрическим плинтусным обогревателям требуется как минимум 1 дюйм воздушного пространства под устройством для правильной работы конвективного воздушного потока. Они также должны иметь зазор не менее 12 дюймов от оконных покрытий и мебели.

Термостаты для плинтусных обогревателей могут располагаться в любом месте комнаты, но, как правило, дают наиболее точные показания, когда они расположены на внутренней стене и вдали от других источников тепла. Обычно они устанавливаются немного выше обычного настенного выключателя. Некоторые плинтусные обогреватели имеют встроенные термостаты и не требуют настенного термостата.

Как установить электрический обогреватель плинтуса на 240 В

Оборудование/инструменты

• Пила для гипсокартона
• Лента для ловли кабеля (при необходимости)
• Дрель и биты
• Инструмент для зачистки проводов
• Искатель шипов
• Уровень торпеды
• Отвертки

Материалы

• Электрическая настенная коробка
• Электрический кабель НМ
• Двухполюсный термостат сетевого напряжения
• Электрический плинтусный обогреватель на 240 вольт
• 1/2-дюймовый кабельный зажим
• 1 1/2-дюймовые винты для гипсокартона
• Соединители проводов
• Черная изолента
• Автоматический выключатель на 240 вольт

Ель / Кевин Норрис

1. Установка настенной коробки для термостата

   Сделайте вырез для сетевого термостата и установите настенную коробку. Стандартная распределительная коробка «старой работы» (модернизированная) хорошо работает на готовых стенах. Вы можете вырезать отверстие для коробки с помощью простой пилы для гипсокартона, но подождите, чтобы установить коробку, пока не будут протянуты провода. (Если это новая работа, вы не будете резать гипсокартон.)

   В месте расположения плинтусного нагревателя вам также необходимо будет сделать отверстие в стене, где электрический кабель будет выходить из стены и входить в панель подключения проводов нагревателя.

   Ель / Кевин Норрис

2. Проходной кабель для контура

   Протяните два отрезка кабеля NM — один от главной сервисной панели к месту расположения термостата, а другой — от термостата к месту расположения нагревателя плинтуса. Как правило, в месте установки обогревателя настенная коробка не требуется, так как панель подключения проводов на обогревателе служит утвержденной коробкой.

   Прокладка кабеля через готовые стены может быть сложной задачей, для этого потребуются пилы, дрель и изоляционная лента для электрического кабеля.

   Совет

   Для нагревателя плинтуса на 240 вольт требуется отдельная электрическая цепь на 20 или 30 ампер 240 вольт. Цепь на 20 ампер может безопасно обеспечить мощность 3800 Вт, а схема на 30 ампер — до 5700 Вт. Стандартный сетевой кабель для 20-амперных цепей имеет калибр 12; Для 30-амперных цепей нужен кабель калибра 10. Кабель цепи обычно представляет собой двухжильный кабель с заземлением, где черный и белый провода служат в качестве «горячих» проводов. При использовании белого провода в качестве горячего провода, как в этом проекте, вы должны поместить красную или черную ленту на белый провод, чтобы указать, что он горячий.

   Ель / Кевин Норрис

3. Установка обогревателя плинтуса

   Основные этапы установки плинтусного обогревателя относительно стандартны:

   Удалите заглушку на задней стороне соединительной коробки нагревателя и установите 1/2-дюймовый кабельный зажим на коробку. Пропустите кабель цепи через кабельный зажим и в панель подключения проводов на нагревателе плинтуса, оставив от 6 до 8 дюймов дополнительного кабеля, выходящего за пределы зажима. Удалите всю оболочку кабеля, кроме 1/2 дюйма, внутри соединительной панели, затем зачистите 1/2 дюйма изоляции с конца каждого проводящего провода в кабеле. Затяните кабельный зажим на кабеле.

   Используйте искатель стержней, чтобы найти настенные стержни за нагревателем плинтуса. Прикрепите обогреватель как минимум к двум настенным стойкам с помощью одного 5/8-дюймового шурупа для гипсокартона. Используйте торпедный уровень, чтобы выровнять устройство, если оно не монтируется на полу.

   Если у вас есть напольный блок, вам, возможно, придется вырезать плинтус, где нагреватель входит, чтобы установить блок у стены.

   Ель / Кевин Норрис

4. Подсоедините провода к обогревателю

   Найдите в соединительной коробке заводское подключение проводки к нагревательному элементу агрегата. Следуя инструкциям производителя, отсоедините разъем провода (гайку провода), который скрепляет соединение.

   Подключите один заводской провод к горячему проводу питания от кабеля цепи на 240 В, а другой заводской провод подключите ко второму горячему проводу питания от кабеля цепи. Обратите внимание, что в стандартной цепи на 240 вольт черный и белый провода служат горячими проводами, поскольку нейтрального провода нет. Пометьте белый провод полосой черной изоленты, чтобы указать, что это горячий провод.

   Подсоедините оголенный медный провод заземления к зеленому винту заземления в соединительной коробке обогревателя. Установите крышку соединительной панели.

   Ель / Кевин Норрис

5. Подсоедините провода к термостату

   Снимите примерно 3/4 дюйма изоляции с каждого проводящего провода обоих кабелей в коробке термостата. Следуя указаниям производителя термостата, подсоедините провода с маркировкой «линия» к проводам, входящим в коробку от сервисной панели. Подсоедините провода, помеченные как «нагрузка», к проводам, идущим к нагревателю плинтуса. Обязательно прикрепите кусок черной или красной ленты, чтобы определить, что белый провод горячий. Неизолированные медные заземляющие провода в коробке должны быть соединены соединителем. Если настенная коробка металлическая, ее также следует заземлить с помощью заземляющей косички.

   Спрячьте провода в коробку, прикрепите термостат к коробке монтажными винтами и прикрепите крышку.

   Наконечник

   Соединения значительно различаются у разных производителей, поэтому при выполнении этих соединений читайте инструкции к термостату.

   Ель / Кевин Норрис

6. Подключение автоматического выключателя

   Последним этапом завершения монтажа является подключение и установка автоматического выключателя на 240 вольт в главный щит обслуживания. Это включает в себя сначала отключение главного выключателя и открытие панели. Затем вы подключаете провод заземления новой цепи к шине заземления панели, а черный и белый провода цепи подключаете к винтовым клеммным соединениям на автоматическом выключателе. Вставьте автоматический выключатель в свободный слот сервисной панели. В завершение закройте панель и включите главный выключатель. Не забудьте отметить индекс панели, чтобы определить выключатель нагревателя. Вы также должны снова пометить белый провод красной или черной лентой, чтобы указать, что он горячий.

   Предупреждение

   Работа в главной сервисной панели опасна, если у вас нет опыта. Никогда не работайте внутри панели, если вы не знакомы с ее частями и не знаете, как избежать удара током. Вы должны выключить главный выключатель, прежде чем работать в панели, но даже при выключенном главном выключателе в панели есть элементы, которые постоянно проводят смертельные токи.

   Ель / Кевин Норрис

7. Проверка обогревателя

   Включите автоматический выключатель, управляющий цепью нагревателя. Проверьте нагреватель, повернув термостат на высокую температуру, чтобы убедиться, что нагреватель производит тепло и точно реагирует на настройки термостата. Затем выключите термостат и убедитесь, что нагреватель выключается.

   Наконечник

   Плинтусные обогреватели часто поставляются с защитным покрытием на ребрах радиатора. Первые пару раз, когда вы включаете обогреватель, может появиться странный запах, а также могут сработать детекторы дыма. Защитное покрытие должно исчезнуть после нескольких применений.

   Ель / Кевин Норрис

Часто задаваемые вопросы

• Электрические плинтусные обогреватели – не самые теплосберегающие устройства; они потребляют больше электроэнергии, чем электрический тепловой насос, и в счетах за электроэнергию они обходятся дороже. К сожалению, они также занимают место на стене и затрудняют размещение мебели, поскольку все должно быть на расстоянии не менее 12 дюймов. Они также генерируют сухое тепло, обычно требуя дополнительного увлажнителя, чтобы компенсировать сухость. Они могут быть горячими на ощупь, что может быть проблемой для пожилых людей, маленьких детей и домашних животных в доме.


• Да, обогреватели плинтуса можно оставлять включенными все время. Как правило, они считаются безопасными, если у них есть термостат, который может отключить устройство, как только оно достигнет определенной температуры. Кроме того, не держите рядом с устройством какие-либо предметы, например, висящие занавески или предметы, которые могут препятствовать циркуляции воздуха или создавать опасность возгорания.

• Электрические плинтусные обогреватели менее затратны в установке, но в долгосрочной перспективе потребляют больше энергии, обогрев вашего дома обходится дороже, чем большинство других источников тепла, таких как пропан, нефть, природный газ или тепловой насос. Водяное отопление плинтуса также требует меньше энергии, чем электрическое отопление плинтуса.

• Холодные сквозняки способствуют процессу конвекции. Прохладный воздух из окна смешивается с теплым воздухом, поднимающимся из плинтуса; этот теплый воздух перемещается по комнате, охлаждается и опускается обратно на пол, чтобы повторно нагреться обогревателем плинтуса.

Источники статьи

The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях.
