Если вы взглянете на современную электрическую проводку, то обнаружите, что различные проводники, составляющие её, имеют разный цвет изоляции. Связано это в первую очередь с утилитарными нуждами – с цветовой маркировкой проводов проще различить фазу и заземление. В таком случае коммутация не составит никаких проблем, и вероятность ошибки будет исключена.



Что говорит ГОСТ

В ГОСТ 31947-2012 регламентируется правила, согласно которым осуществляется маркировка. Каждый цвет должен быть сплошным, без дополнительных рисунков или узоров. Жёлтый и зеленый никогда не используются отдельно, только вместе. Они применяются для заземляющей жилы. Белый рекомендуется не использовать вообще.

Однако даже по ГОСТу разнообразие цветовых расцветок велико. Поэтому на территории Российской Федерации рекомендуется проводить разделение проводов по цвету в соответствии с седьмым изданием Правил устройства электроустановок.

Различные издания этого руководства применяются с середины прошлого века инженерами при проектировании разводки кабелей как унифицирующие применяемые подходы. Руководство используется не для всех линий постоянного и переменного тока, а лишь для напряжения меньше 750 кВ. В странах СНГ применяется более раннее, шестое издание.

Цветовая маркировка проводов

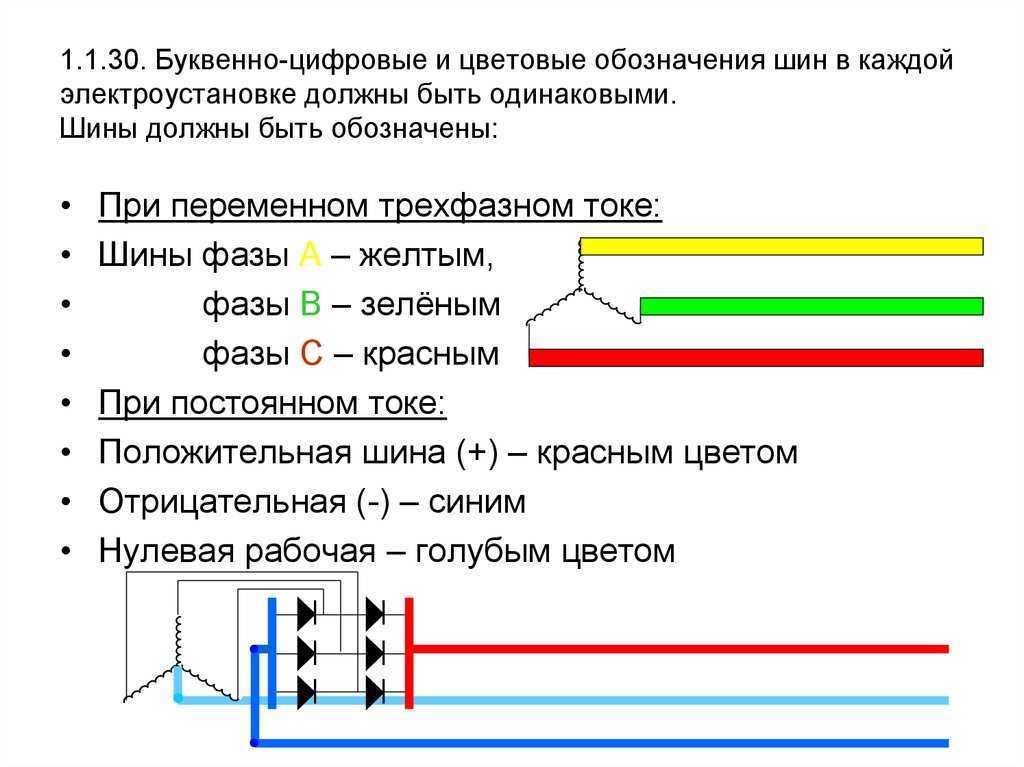

В п.1.1.30 Правил оговаривается, что не обязательно применять цветную изоляцию по всей длине провода, достаточно окрасить лишь непосредственные подключения к входам шин.

Способ обозначения фаз

Как можно видеть на рисунке выше, для фаз применяется три цвета, а также дублирующее буквенное обозначение. Нулевые провода изолируют с применением синей изоляции. Если кабель состоит из множества жил, то цветовая маркировка проводов может варьироваться от тёмно-синего до светло-голубого.

Варианты цвета нулевого провода

Не имеет значения, сколько фаз в рассматриваемой сети – всегда применяется синий и его оттенки. Если же изоляция жёлто-зелёная, то, как было отмечено выше, проводник защищен. Он подключается к корпусу установки для создания дополнительной защиты в случае повреждений.

Для сетей постоянного тока «Плюс» отображается красным цветом, а «Минус» – синим. Ноль использует тот же цвет, что и у переменных сетей. Обычно цвет дублируется знаками «+» и «-». Заземление часто помечается буквой «М».

Цвета в сетях постоянного тока

Буквенное обозначение проводов

В трёхфазных сетях буквы интуитивно соотносятся по очереди – первая фаза «А», вторая «В», третья «С». У однофазных систем все упрощено – в основном пользуются «L». Нулевые провода соотносятся с «N» или «0».

Однако, далеко не всегда подобные обозначения можно найти в старых щитках. Дело в том, что во времена СССР фазы часто обозначались как «Ф1», «Ф2», «Ф3». Однофазная соответственно, «Ф».

В современных электрических схемах всё чаще появляется вариант «L1», «L2», «L3». Важно понимать, что в однофазной системе не обязательно в точности подключать каждую фазу.

Зелёный или желтый цвет «земля» на рабочих чертежах обозначается «РЕ» с использованием условного знака.

«Земля» на схемах

Легко обозначить буквами кабеля с применением колечек, которые промышленно надрезаны из пластиковой трубки, где присутствуют все буквенные и цифровые варианты маркировки.

Определение фаз самостоятельно

Зачастую монтируют и потом эксплуатируют сети разные электрики, и далеко не всегда они выполняют маркировку в соответствии с ПУЭ. Например, в советских кабельных линиях могут быть одноцветные проводники.

Универсальным прибором, крайне полезным при любых электрических работах, является мультиметр. Достаточно «прозвонить» им все провода, предварительно закрепив один щуп на фазе. Держимся за пластиковые части, внимательно контролируя касания. Чувствительность следует выставлять чуть больше напряжения в сети. Например, если сеть бытовая с напряжением 220 В, то выставляйте 240 В. Если при касании одним щупом к тому, что мы считаем нолём возникнет 220 В или больше, то мы выбрали верно. А при показателях ниже, нужно «прозванивать» дальше. Работа предстоит длительная, ведь часто приходится проверять все пары. Индикация «фаза-ноль» будет выше, чем у «фаза-земля».

В случае неопределенности в правильности обозначения проводов по цветам пользоваться индикаторной отвёрткой. Принцип её использования достаточно прост: прикоснувшись ей к фазному контакту, индикаторный диод на ней засветиться. В случае же контакта с землей или нейтралью индикации не будет. Модификаций отвёрток существует несколько – с кнопкой и без неё.

Бывалые электрики в работе иногда пользуются «контролькой». Она самодельная, имеет в своём составе лампочку и позволяет проверить фазы в щитке. Если в нём присутствует устройство защитного отключения, то лампочка выключится. При отсутствии защитного отключения «контролька» будет гореть светиться. Интенсивность и яркость света покажут, качественно ли выполнено заземление.

Работать нужно с соблюдением осторожности. Ни в коем случае не прикасаётесья к токоведущим частям двумя руками. Рекомендуем второй придерживать изоляцию и держать руку как можно дальше от металлических предметов.

Заново нанести расцветки можно используя изоленту, достаточно наклеить её на самый конец провода.

Шифры материала провода

Покупая новый кабель, нужно понимать, что стоит за буквами в обозначении:

  • А – материалом сердечника служит алюминий, во всех других случаях используется медь.
  • АА – многожильный, обладающий увеличенной обмоткой из алюминия, с таким же сердечником.
  • АС – свинец служит основой для обмотки.
  • Б – показывает, что провод обладает защитой от жидкостей благодаря двойной стальной оплетке.
  • БН – стойкий к горению и повышенным температурам.
  • В – оболочка из полимерных материалов.
  • Г – не обладает защитным слоем.
  • К – предназначен для контроля с одинарной обмоткой проволокой, сделанной под верхним защитным слоем.
  • Р – в качестве защиты применена резина.
  • НР – резина, стойкая к высоким температурам и воспламенению.

Заключение

Правильная цветовая маркировка необходима для удобной эксплуатации и замены поврежденных электроприборов в сети. Ошибочное применение цветной изоляции может повлечь за собой плачевные последствия для человека и оборудования. Поэтому перед началом работ советуем ознакомиться с нормативными документами и с «Правилами устройства электроустановок».

Жми «Нравится» и получай только лучшие посты в Facebook ↓

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Цветовая маркировка проводов однофазной сети

Оглавление:

При покупке одножильных или многожильных кабелей для электросетей переменного напряжения, то есть для домашних электрических розеток, ламп и проводки, мы видим определенное количество медных проводов, оплетенных изоляционным слоем.

Цвета внутренней изоляции проводов не являются случайными (хотя некоторые горе-электрики и подключают их как в голову взбредёт), цель статьи заключается в рассмотрении роли проводов с определенным цветом.

Цвета проводов однофазной сети

  • Фазовая линия L – коричневая, черная, красная, серая, белая.
  • Нейтральный провод N – синий
  • Защитный PE – желто-зеленый
  • Изоляция всех проводников кабеля – обычно белого цвета

Обозначение проводов в электрике

В электроусетях и установках переменного тока делят провода на 3 типа:

  1. фазный провод – обозначение L (если имеется больше фаз, L1, L2, L3)
  2. нейтральный проводник – обозначение N
  3. защитный проводник – PE

Внимание! В старых зданиях и сетях, прокладываемых нетрезвыми электриками, цвета проводников могут иметь другое значение, это всегда следует иметь в виду.

Цвет фазовой линии L

Этот кабель чаще всего коричневый или черный, но он также может быть красного, серого, белого … Всё зависит от количества проводов в кабеле и производителя кабеля. В принципе лишь запрещенные цвета для фазного проводника являются недопустимыми – синий и желто-зеленый. Фазовые провода напрямую подключаются к катушке трансформатора. В случае отечественных домов это означает, что электрическое напряжение между землёй и кабелем этого типа составляет 220 В.

Прикосновение к проводящей части (то есть к металлическому проводу) фазного проводника подключенного к электросети, чаще всего приводит к поражению электрическим током. Поэтому перед тем как начать работать с фазой убедитесь, что выключатель (предохранитель) отключен.

Цвет нейтральной линии N

Нейтральный проводник N отмечен синим цветом. Это провод, который как и фазовый необходим для правильного функционирования электрического устройства. Однако на этом сходство между этими проводами заканчивается.

N проводник подключен к нейтральной точке трансформатора силовой сети и заземлен, что означает напряжение заземления должно составлять 0 В. В результате касание к нейтральному проводнику не будет приводить к поражению электрическим током (теоретически). Но вы всегда должны быть осторожны когда речь идет об электричестве. Точно неизвестно как электрик выполнял установку, соответствует ли сеть стандартам.

Цвет защитной линии PE

Защитный проводник отмечен желтым и зеленым. Как следует из названия, у него есть задача защитить человека от удара электрическим током.

Защитный проводник подключен в прямом смысле слова к земле, основная защитная линия заканчивается проволокой или стальным плоским стержнем, зарытым в землю. Если нет соединения с землей, защитный проводник подключается к нейтральному проводнику N в блоке предохранителей в квартире (или в каждой электрической розетке отдельно, когда нет защитных проводников во всей квартире – это относится в основном к более старой разводке).

Этот кабель чаще всего соединяется с внутренней стороны устройства с элементами, которые находятся в досягаемости человека, то есть металлическим корпусом. Если устройство повреждено (например, фазовый провод касается корпуса изнутри), и электрическое напряжение (потенциал) появится на корпусе, в этом проводе ток будет протекать вдоль линии наименьшего сопротивления к земле. А когда защитный проводник не подключен, если человек касается корпуса, он станет линией наименьшего сопротивления – получит удар!

Если в кабеле отсутствует нужный цвет

Может случиться так, что в приобретенном электрическом кабеле отсутствует цвет, который мы хотим использовать в электрической установке, например коричневый. Что тогда делать?

Просто берем жилу другого цвета (например, серого) и соединяем его с нейтральным проводником. Затем берем изоленту (или термоусадочную трубку нужного цвета) и маркируем кабель на обоих концах. Благодаря этому будем знать что тут введено изменение.

Видео урок по ГОСТ цветам

L N по электрике — цвета жил в трехжильном кабеле

Подавляющее большинство кабелей имеют разные цвета изоляции жил. Делается это в соответствии с ГОСТ Р 50462-2009, устанавливающим норму маркировки l n в электротехнике (фазные и нулевые провода в электроустановках). Соблюдение этого правила гарантирует быструю и безопасную работу мастера на крупном промышленном объекте, а также позволяет избежать электротравматизма при самостоятельном ремонте.

Содержимое

  • Разнообразие цветов изоляции электрических кабелей
  • Цвета заземляющего провода
  • Цвета нейтрального провода
  • Цвета фазных проводов
  • Ручная цветовая маркировка
    • Маркировка двухжильных проводов

      провода

  • В итоге

Разнообразие цветов изоляции электрических кабелей

Цветовая маркировка проводов разнообразна и сильно отличается для заземляющих, фазных и нулевых жил. Во избежание путаницы требования ПУЭ регламентируют, какого цвета должен быть провод заземления в щитке электропитания, какие цвета должны быть использованы для нуля и фазы.

Если монтажные работы производил высококвалифицированный электрик, знающий современные стандарты работы с электрическими проводами, вам не придется прибегать к помощи индикаторной отвертки или мультиметра. Назначение каждой жилы кабеля расшифровывается, зная ее цветовое обозначение.

Цвет заземляющей жилы

С 01.01.2011 цвет заземляющей (или нулевой) жилы может быть только желто-зеленым. Такая цветовая маркировка проводов соблюдается и при составлении схем, на которых такие провода подписаны латинскими буквами РЕ. Цвета одной из жил не всегда предназначены для заземления на кабелях — обычно это делается, если кабель имеет три, пять и более жил.

Особое внимание следует уделить PEN-проводам с совмещенными «землей» и «нулем». Этот вид подключения до сих пор распространен в старых зданиях, где электрификация проводилась по устаревшим нормам и еще не обновлялась. Если кабель прокладывался по правилам, то использовался синий цвет изоляции, а на концы и стыки надевался желто-зеленый кембрик. Хотя, можно встретить и цвет провода заземления (зануления) прямо противоположный — желто-зеленый с синими наконечниками.

Заземляющая и нулевая жилы могут отличаться по толщине, часто они тоньше фазных жил, особенно на кабелях, которые используются для подключения переносных устройств.

Защитное заземление обязательно при прокладке линий в жилых и производственных помещениях и регламентируется нормами ПУЭ и ГОСТ 18714-81. Нейтральный заземляющий провод должен иметь как можно меньшее сопротивление, то же самое относится и к контуру заземления. Если все монтажные работы выполнены правильно, то заземление станет надежным защитником жизни и здоровья человека в случае неполадок в ЛЭП. В результате правильная маркировка кабелей для заземления имеет решающее значение, а заземление вообще не должно использоваться. Во всех новых домах электропроводка делается по новым правилам, а старые стоят в очереди на замену.

Цвета для нейтрального провода

Для «нулевого» (или нулевого рабочего контакта) используются только определенные цвета проводов, также строго определенные электротехническими стандартами. Он может быть синим, светло-голубым или синим с белой полосой, причем независимо от количества жил в кабеле: трехжильный провод в этом плане ничем не будет отличаться от пятижильного провода или с еще большим количеством жил. . В электрических схемах «ноль» соответствует латинской букве N — он участвует в замыкании цепи питания, а в схемах может читаться как «минус» (фаза, соответственно, «плюс»).

Цвета для фазных проводов

Эти электрические провода требуют особо осторожного и «уважительного» обращения, так как они являются токопроводящими, и неосторожное прикосновение может привести к сильному поражению электрическим током. Цветовая маркировка проводов для подключения фазы достаточно разнообразна – нельзя использовать только цвета, соседние с синим, желтым и зеленым. В какой-то мере гораздо удобнее запомнить, какого цвета может быть фазный провод — НЕ синего или синего, НЕ желтого или зеленого.

На электрических схемах фаза обозначается латинской буквой L. Такая же маркировка применяется на проводах, если на них не нанесена цветовая маркировка. Если кабель предназначен для соединения трех фаз, то фазные жилы маркируются буквой Л с цифрой. Например, для составления схемы трехфазной сети 380 В использовались L1, L2, L3. Даже в электрике принято альтернативное обозначение: А, В, С.

Настоятельно рекомендуется использовать провод одного цвета при ответвлении однофазной цепи от трехфазной.

Перед началом работы необходимо решить, как будет выглядеть сочетание проводов по цвету и строго придерживаться выбранного цвета.

Если этот вопрос был продуман на этапе подготовительных работ и учтен при составлении схем электропроводки, следует приобрести необходимое количество кабелей с жилами требуемых цветов. Если все же нужный провод закончился, то можно промаркировать жилы вручную:

  • батист обыкновенный;
  • кембрик термоусадочный;
  • изолента
  • .

О стандартах цветовой маркировки проводов в Европе и России смотрите также в этом видео:

Ручная цветовая маркировка

Применяется в случаях, когда при монтаже необходимо использовать провода с жилами одного цвета. Также часто бывает при работе в старых зданиях, в которых монтаж электропроводки производился задолго до появления нормативов.

Опытные электрики, чтобы не возникало путаницы при дальнейшем обслуживании электрической цепи, использовали наборы, позволяющие маркировать фазные провода. Это разрешено и современными правилами, ведь некоторые кабели изготавливаются без цветно-буквенных обозначений. Место использования ручной маркировки регламентируется нормами ПУЭ, ГОСТ и общепринятыми рекомендациями. Он крепится к концам проводника там, где он соединяется с шиной.

Маркировка двухжильных проводов

Если кабель уже подключен к сети, то для поиска фазных проводов в электрике используется специальная индикаторная отвертка — в ее корпусе есть светодиод, который светится при касании жала прибора фазы.

Правда, он будет эффективен только для двухжильных проводов, потому что если фаз несколько, то определить, где какой индикатор будет, не получится. В этом случае придется отсоединить провода и воспользоваться гудком.

Далее вам понадобится набор специальных термоусадочных трубок или изоляционной ленты для маркировки фазы и нуля.

Стандарты не обязывают делать такую ​​маркировку на электрических проводниках по всей их длине. Допускается маркировка только в местах стыков и соединений необходимых контактов. Поэтому, если возникает необходимость нанесения маркировки на электрические кабели без обозначений, необходимо заранее закупить материалы для ручной маркировки.

Количество используемых цветов зависит от используемой схемы, но главная рекомендация все же есть — желательно использовать цвета, исключающие возможность путаницы. Те. не используйте синюю, желтую или зеленую маркировку для фазных проводов. Например, в однофазной сети фаза обычно обозначается красным цветом.

Маркировка трехжильных проводов

Если вам нужно определить фазу, ноль и массу в трехжильных проводах, то это можно попробовать сделать мультиметром. Прибор настраивают на измерение переменного напряжения, а затем аккуратно прикасаются щупами к фазе (можно найти и индикаторной отверткой) и последовательно к двум оставшимся проводам. Далее следует запомнить показатели и сравнить их между собой – комбинация «фаза-ноль» обычно показывает более высокое напряжение, чем «фаза-земля».

Когда фаза, ноль и земля определены, то можно наносить маркировку. По правилам для заземления используется цветной желто-зеленый провод, а точнее жила с таким цветом, поэтому он маркируется изолентой подходящих цветов. Ноль маркируется соответственно синей изолентой, а любая другая фаза.

Если при ремонтных работах выяснилось, что маркировка устарела, тросы менять не нужно. Только электрооборудование, вышедшее из строя, может быть заменено в соответствии с современными нормами.

В результате

Правильная маркировка проводов – обязательное условие качественного монтажа электропроводки при проведении работ любой сложности. Он значительно облегчает как сам монтаж, так и последующее обслуживание электрической сети. Для того, чтобы электрики «говорили на одном языке», созданы обязательные стандарты цветно-буквенной маркировки, которые похожи друг на друга даже в разных странах. По ним L — обозначение фазы, а N — ноль.

что означают эти буквы, какой буквой обозначается заземление

При самостоятельном подключении электрооборудования — светильников, вентиляции, автомата пользователи могут найти буквенные обозначения клемм. L, N в электрике – это фаза и земля, к которым подведены соответствующие кабели.

Содержание

  1. Буквенное обозначение проводов
  2. L — обозначение фазы
  3. N — буква ноль
  4. PE — индекс заземления
  5. Окраска изоляционного покрытия жил
  6. Цвет жилы заземления
  7. Цветовая маркировка нулевых рабочих контактов
  8. Цвета фазных проводов
  9. Зачем нужна цветовая маркировка
  10. Нюансы ручной цветовой маркировки
  11. Особенности маркировки двухжильного провода
  12. Маркировка трехжильного провода
  13. Процедура маркировки 5-проводной системы
  14. Как маркировать совмещенные провода
  15. Окрашивание проводки как способ ускорения монтажа
  16. Требования к цвету проводки при монтаже

Надписи на проводах

Стандарты буквенно-цифрового и цветового кодирования проводов

Для бытовых и промышленных линий электропередач используются изолированные провода с внутренними токопроводящими жилами. Изделия различаются в зависимости от цвета изоляционного покрытия и маркировки. Обозначение фазы и нуля в электрике ускоряет ремонтно-монтажные работы.

Маркировка кабелей в электроустановках напряжением до 1000 В регламентируется ГОСТ Р 50462-2009:

  • в п.6. 2.1 указывается, что нейтральная жила маркируется как Н;
  • См. пункт 6.2.2. указано, что защитный провод с заземлением обозначается как PE;
  • в разделе 6.2.12 сказано что в электрике L это фаза.

Понимание маркировки упрощает монтажные работы в коммерческих, жилых и административных зданиях.

L — обозначение фазы

Обозначение L и N в электротехнике

В сети переменного тока находится фазный проводник под напряжением. В переводе с английского слово Line означает активный проводник, линию, поэтому маркируется буквой L. Фазные жилы обязательно покрыты цветной изоляцией, так как, находясь в оголенном состоянии, они могут вызвать ожоги, травмы человека, возгорание или выход из строя различного оборудования.

N — буквенный символ ноль

Знак нулевого или нейтрального рабочего кабеля — N, от сокращения терминов нейтральный или Null. При составлении схемы таким образом отмечают клеммы коммутации нуля в однофазной или трехфазной сети.

Слово «ноль» используется только на территории стран СНГ, во всем мире называется нейтральным.

PE — индекс заземления

Маркировка заземления

Если проводка заземлена, используется буквенный маркер PE. С английского значение Protective Earthing переводится как провод заземления. Аналогично обозначаются зажимы и контакты для коммутации с заземляющим нулем.

Окраска изоляционного покрытия жил

Окрашивать заземляющие, фазные и нулевые кабели необходимо в соответствии с требованиями ПУЭ. Документ устанавливает различия в цветах для заземления в щите, а также для нуля и фазы. Понимание цветовой маркировки изоляции избавляет от необходимости расшифровывать буквенные обозначения.

Цвет заземлителя

На территории Российской Федерации с 1 января 2011 года действует европейский стандарт IEC 60446:2007. Отмечается, что заземление имеет только желто-зеленую изоляцию. Если составляется электрическая цепь, заземление должно быть обозначено как PE.

Заземляющая жила есть только в кабелях из 3-х жил.

PEN-проводники, применяемые в старых зданиях, сочетают в себе заземляющую и нулевую жилы. Изоляционное покрытие в этом случае имеет синий цвет заземления и желто-зеленый кембрик в местах соединения и на концах провода. В некоторых случаях использовалась обратная маркировка — зелено-желтое заземление с синими наконечниками.

Заземляющая и нулевая жилы PEN-кабелей тоньше фазных жил.

Организация защитного заземления является обязательным условием создания электрической сети в жилых и производственных зданиях. Его необходимость указана в ПУЭ и ГОСТ 18714-81. Стандарты гласят, что нейтральная земля должна иметь наименьшее сопротивление. Чтобы не запутаться, используйте цветовую маркировку кабелей.

Цветовая маркировка нулевых рабочих контактов

Цвет проводов в проводке

Чтобы не перепутать, где фаза, а где ноль, вместо букв L и N ориентируются по цветам проводов. Электрические стандарты гласят, что нейтраль — это синий, голубой, сине-белый, независимо от количества проводников.

Ноль можно обозначить латинской буквой N, которая на схеме читается как минус. Причина считывания — участие нуля в замыкании электрической цепи.

Цвета фазных проводов

Фаза — это линия, находящаяся под напряжением, непреднамеренное прикосновение к которой может привести к поражению электрическим током. У начинающих мастеров часто возникают трудности с поиском троса. Фаза обозначена черным, коричневым, кремовым, красным, оранжевым, розовым, фиолетовым, серым и белым цветом.

Буква фазы — L. Она используется, когда провода не имеют цветовой маркировки. При подключении кабеля к нескольким фазам рядом с буквой L ставится порядковый номер или латинские буквы А, В, С. Фаза также часто отмечается как плюс.

Фазный провод не может быть синим, голубым, зеленым или желтым.

Зачем использовать цветовую маркировку

Определить L и N в электрике можно с помощью индикаторной отвертки. Вам нужно будет прикоснуться острием к части изделия без изоляции. Свечение индикатора свидетельствует о наличии фазы. Если светодиод не загорался, ноль жил.

Цветовая маркировка сокращает время на поиск нужного провода, устранение неполадок. Знание цветов проводников также исключает риск поражения электрическим током.

Нюансы ручной цветовой маркировки

Цветовая маркировка проводов кембриком

Ручная маркировка применяется при использовании проводов одного цвета в старых зданиях. Перед началом работы составляется схема с цветовыми значениями проводников. При монтаже можно маркировать токоведущие жилы:

  • стандартный кембрик;
  • батист с термоусадкой;
  • изоляционная лента.

Правилами допускается использование специальных комплектов для маркировки. Точки установки маркеров для обозначения нуля и фазы указаны в ПУЭ и ГОСТ. Это концы провода и места его подключения к шине.

Особенности маркировки двухжильного провода

Термоусадочная трубка для проводов

Если кабель уже подключен к сети, можно использовать индикаторную отвертку. Сложность использования инструмента заключается в невозможности определения нескольких фаз. Вам нужно будет прозвонить их мультиметром. Чтобы не было путаницы, можно раскрасить электрический проводник:

  • выбрать трубки с термоусадкой или изолентой для обозначения нуля и фазы;
  • работать с проводниками не по всей длине, а только на стыках и стыках.


Количество цветов определяется по схеме. Главное при его создании не запутаться, не использовать желтые, зеленые или синие маркеры для фазы. Допускается маркировка красным или оранжевым цветом.

Маркировка трехжильного провода

С помощью мультиметра можно определить расположение фазы, нуля и земли

Для поиска фазы, земли и нуля в трехжильном проводе целесообразно использовать мультиметр. Его ставят на режим переменного напряжения и осторожно касаются щупами фазы, затем остальных жил. Значения тестера следует записать и сравнить. В комбинации фаза-земля напряжение будет ниже, чем в комбинации фаза-ноль.

После указания линий можно делать разметку. Понять, фаза L или N, поможет соответствующий цвет. При нуле будет синий или голубой, при плюсе — любой другой.

Порядок маркировки 5-проводной системы

Электропроводка от трехфазной сети выполняется только пятижильным кабелем. Три жилы будут фазными, одна нулевой и одна защитным заземлением. Цветовая маркировка применяется в соответствии с нормативными требованиями. Для защиты используется желто-зеленая оплетка, для ноля — синяя или голубая, для фазы — из списка разрешенных оттенков.

Как маркировать выровненные провода

Двух- или четырехжильные кабели используются для упрощения процесса подключения. Линия защиты соединяется здесь с нейтральной. Буквенный код провода PEN, где PE означает заземление, а N означает нейтральный проводник.

По ГОСТ используется специальная цветовая маркировка. Длина выровненного кабеля будет желто-зеленой, а концы и точки подключения — синими.

Выделите основные точки проблемных зон батистом или изолентой.

Окрашивание проводки как способ ускорения монтажа

Правильный цвет проводки ускоряет монтаж проводки

До введения в действие ГОСТ Р 50462-2009 кабели маркировались белым или черным цветом. Определение фазы и нуля осуществлялось при отключении управлением в момент подачи питания.

Использование цветных маркеров упрощает ремонтные работы, обеспечивает их безопасность и удобство. Руководствуясь оттенком кабелей, мастер не потратит много времени на проведение электричества в дом или квартиру.

Значение цветового кодирования можно рассмотреть на примере светильника. Если лампа меняется, а ноль и фаза перепутаны местами, существует риск получения травмы или смерти от поражения электрическим током. Когда в электрике обозначение L и N выполнено цветом, фаза пойдет на выключатель, а ноль — на источник света. Напряжение нейтрализуется, и можно будет прикоснуться даже к включенной лампочке.

Требования к цвету проводки при монтаже

Отключение распределительной коробки

От распределительной коробки к выключателю протянут медный провод с одной или двумя жилами.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
