Содержание

Трубостойка для ввода электричества. Устанавливаем по Московской области

Технологическое присоединение с 1 июля 2020 года (Постановление Правительства РФ от 10.03.2020 N 262), устанавливаем принимающие устройства на трубостойках. Проводим выполнение мероприятий со стороны клиента в соответствии с техническими условиями полученными после 01.07.2020г., звоните +7 495 922-17-70, +7 903 685-55-36

Трубостойки для ввода электричества, установка - Московская область (все районы), Новая Москва, Москва. Круглогодично устанавливаем стандартные трубостойки 4,5 метра и телескопические трубостойки 7,5 метров (линия ЛЭП через дорогу, с учётом требований МЧС по проезду автотранспорта). Работаем по договору. Гарантия. Материалы по ГОСТу.

Высокое качество за разумные деньги - наш главный приоритет в работе с клиентом.

Получить консультацию можно ежедневно. Звоните или пишите на [email protected]

Трубостойка для ввода электричества купить: +7 495 922-17-70, +7 903 685-55-36

Трубостойки, которые мы производим и устанавливаем, полностью соответствуют параметрам МОЭСК, Мособлэнерго и других сетевых организаций.

>>> Брошюра МОЭСК (Россети Московский регион) - "Типовые проектные решения по выполнению технических условий на стороне клиента при подключении к электрическим сетям индивидуальных домов и садовых участков"

Трубостойка для электричества, которые мы установливаем, имеет несколько типов исполнения, для ознакомления, нажмите на картинку заинтересовавшего варианта ниже.

Варианты исполнения трубостоек для ввода электричества

Не дозвонились или нужно связаться в определённое время, закажите обратный звонок

Установка трубостойки и подключение электричества, Московская область

Перейдя по ссылке далее, можно подробнее узнать, как мы выполняем технические условия (ТУ) с соблюдением всех требований МОЭСК, Мособлэнерго и других сетевых организаций. Работы проводятся профессиональными электромонтажными бригадами, имеющими необходимую квалификацию и допуски по работе с электроустановками. По договору с гарантией. Установка трубостойки для электричества возможна в любое время года (зима, весна, лето, осень). Работаем ежедневно. Возможно только

изготовление трубостойки, без установки. В том числе, под технические требования заказчика, с необходимыми размерами и другими параметрами.

Стоимость всех вариантов указана с учётом изготовления трубостойки, доставки в место установки на территории Московской области, установки трубостойки методом забуривания, бетонирования основания.  Так же, в стоимость предложений, входит монтаж на установленной трубостойке щита учёта электроэнергии (ВРУ) с использованием комплектующих в соответствии с выбранной спецификацией, с учетом всех дополнительных необходимых материалов, подвод (подключение) к ВРУ кабеля СИП 4х16, заземление смонтированной электроустановки по требованиям ПУЭ (п. 1.7.76).

Трубостойка телескопическая 7,5 метров без ВРУ, цена с установкой - 12 500р.

Стоимость указана с учётом изготовления телескопической трубостойки из высококачественного заводского металлопроката (рабочая высота 6м. , общая 7,5м., квадратный профиль, две части 3000х70х70х3мм./4500х60х60х3мм.), подготовки и покраски изделия, доставки в место установки на территории Московской области, установки трубостойки методом забуривания на глубину 1,5 метра, без монтажа щита учёта ВРУ.

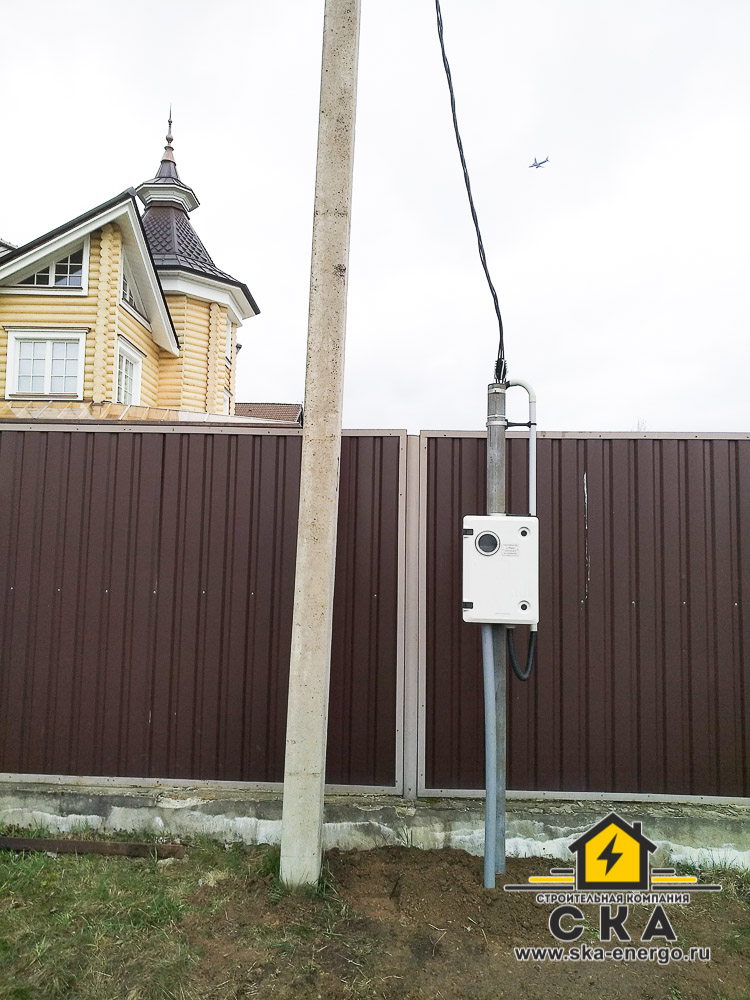

Трубостойка для ввода электричества с щитом учета ВРУ, примеры наших работ:





Трубостойка для электричества - подготовленная металлическая опора, для изготовления чаще всего используется квадратная профильная труба. Применяется для установки на ней энергопринимающего устройства - ВРУ (вводно-распределительное устройство) при проведении технологического присоединения к электрическим сетям. Термин трубостойка не применяется в документах, регулирующих технический порядок подключения электроэнергии. Его следует считать "народным" названием металлоконструкции, на которую устанавливают ВРУ. Из этого следует, что само понятие трубостойка на сегодняшний день не имеет никакого официального технического определения и сертификации, а значит и строгих требований к используемому для изготовления материалу, его качеству, размерам и т.п. Но это не значит, во первых, что норм нет вообще, т.к. есть действующие нормы ПУЭ (Правила устройства электроустановок), и перед установкой трубостойки следует почитать, как минимум пункты 2.4.55 и 2.4.56. О применении данных пунктов на практике, мы расскажем дополнительно ниже, объясняя различие между "классической трубостойкой" и "телескопической трубостойкой" под нормы МЧС. А во-вторых, что подключая электричество к своему дому, не следуют экономить на качестве материалов, в том числе и на самой трубостойке, такая экономия, чаще всего приводит к тому, что через некоторое время придется переделывать, а значит снова тратить свои деньги и время. Из нашей практики, каждая пятая трубостойка, которую мы устанавливаем, это переделка "работы" не профессионалов, которые берут дешевизной, вытекающей из использования не качественных материалов и комплектующих для ВРУ.

Погнутые, а бывает и упавшие, изготовленные из тонкостенного профиля, самого низкого качества, кое-как закопанные на 50-60 см. с прикрученными иногда даже проволокой, ящиками из "фольги", т.к. металлическими их назвать сложно, "изделия" встречаются достаточно часто. Ниже для примера фотография, на которой наша трубостойка и обрезок трубы с проводом СИП 4х16, приходящим практически в сам ящик, поставленный соседу, нашего заказчика, который конечно он не сдал инспектору, приехавшему на приёмку.



Почему мы рекомендуем не вешать щиты на столб, а установить трубостойку, потому что бывает, как на фотографиях ниже, особенно этим страдают дачные товарищества. Трубостойки в СНТ, мы ставим регулярно и видим такой "колхозный монтаж" очень часто.



#трубостойка





Высота трубостойки для ввода электричества

Выполнение технических условий (ТУ) от МОЭСК

Для подключения загородного участка к электричеству мы рекомендуем использовать трубостойки. Это специальная конструкция, на которой устанавливается шкаф учета, оборудованный автоматическими выключателями ввода и вывода. Монтаж трубостойки на участок требует последовательного выполнения определенных операций, также проведенная работа должна соответствовать техническим условиям МОСЭК. Поэтому монтаж трубостойки и подключение участка к электросети следует доверить профессионалам. Мы готовы выполнить для вас эту работу быстро и с гарантией качества.

Правильный выбор места

Выполнение технических условий от МОСЭК подразумевает определенный выбор места для установки. Трубостойка должна находиться не далее, чем на расстоянии 25 м в глубину от границы участка, и не далее 25 м от ближайшей ЛЭП, к которой планируется подключение. Как правило, трубостойка устанавливается в грунт, крайне редко встречается вариант монтажа на крыше здания.

Устройство трубостойки

Требования МОСЭК к конструкции трубостойки будут одинаковы при любом напряжении в питающей сети — 220 В или 380 В. Хорошей опорой считается полая квадратная труба с длиной ребра не менее 6 см и толщиной 3 мм или круглым сечением диаметром 8 см. Заглубление трубы в землю допускается на глубину промерзания грунта. Общая высота трубы с учетом заглубления, таким образом, должна быть в границах 4 -7 метров. Верх опоры должен закрываться, чтобы внутрь полой трубы не могла попасть дождевая вода.

Рекомендованная высота для расположения счетчика — от 80 до 180 см над поверхностью земли. Высота прокладки линии от ЛЭП, которая будет подавать электричество на участок, должна составлять не менее 2,75 м при использовании изолированного провода. Но если ЛЭП и участок разделены дорогой, эта высота увеличивается в 2 раза. Выполнение технических условий от МОСЭК подразумевает, что высота прокладки линии над проезжей частью должна быть не менее 5 метров. Также применяется более сложный и дорогостоящий способ подключения участка к электричеству с помощью подземной прокладки кабеля, но подобный тип подключения встречается гораздо реже.

Стоит отметить, что у разных компаний, занимающихся подачей электричества в загородный поселок, могут быть свои требования к устройству трубостойки. Так, некоторые компании могут требовать, чтобы подающий электричество кабель проходил снаружи опорной трубы, а не внутри, во избежание несанкционированных подключений к кабелю до счетчика (хотя эта проблема легко решается установкой АСКУЭ).

Щиток под электросчетчик монтируется на двух кронштейнах, которые паралельны друг другу, но перпендикулярны опорной трубе. Их длина зависит от размера выбранного металлического шкафчика. Впрочем, иногда щиток фиксируется на опоре при помощи заводской бандажной ленты, в таком случае обустройство кронштейнов не требуется. Ниже расположения щитка для счетчика в опоре следует предусмотреть отверстие, через которое будет осуществляться подключение электричества.

Монтаж трубостойки

Для установки трубостойки необходимо отверстие в грунте глубиной порядка полутора метров. Выкапывается оно обычно при помощи строительного бура, это самый быстрый и эффективный метод. В готовое отверстие устанавливается стойка, засыпается пескобетоном или щебнем, при этом проверяется строгое вертикальное положение конструкции, угол опоры по отношению к земле должен быть прямым.

Не стоит забывать, что по правилам техники безопасности щиток должен иметь заземление, уходящее в грунт на глубину не менее полутора метров. Учитывая совпадение требуемой глубины для заземления щита учета и заглубления опоры, целесообразно совместить эти две работы и выполнить их в одно время.

Подключение щита учета

Когда опора установлена, можно переходить к подключению электричества. Внутрь металлического шкафчика следует установить:

  • Счетчик электроэнергии;
  • Автоматы для ввода и вывода;
  • Нулевая шина для заземления.

Стоит отметить, что сначала производится сборка и подключение приборов щита учета, и только потом он устанавливается на опоре. Для защиты соединений от атмосферных осадков подключение выполняется через отверстия в нижней части шкафа. После того, как металлический шкафчик займет положенное для него место, осуществляется заземление. И только после этого разрешается производить подключение трубостойки к питающей ЛЭП. Как правило, для этого используется самонесущий провод с алюминиевыми жилами, который крепится к кронштейну при помощи анкерных зажимов.

Наши услуги

Процесс установки щита учета на трубостойке и подключения участка к электросети — сложный и небезопасный. Не рекомендуется проводить его самостоятельно, не имея опыта электромонтажника и профессионального оборудования. Во-первых, в ходе работ можно получить поражение электрическим током, опасное для жизни. Во-вторых, неправильно рассчитанная и установленная опора из металла большой высоты может внезапно рухнуть и нанести ущерб здоровью и имуществу. В-третьих, при несоответствии требованиям МОСЭК, работы все равно придется переделывать.

Намного выгоднее, проще и безопаснее сразу доверить подключение участка к электросети специалистам. Чтобы заказать проведение электричества на участок с монтажом трубостойки и установкой щита учета, звоните нам по одному из телефонов горячей линии или заполните заявку на сайте. При необходимости консультант ответит на все возникшие у вас вопросы.

Установка трубостойки на участке

Теоретически существует 3 способа монтажа приборов учета: на фасаде, на опорном столбе или на отдельной стойке. Практически именно монтаж и установка электросчетчика на столбе трубостойки считается оптимальным вариантом: дополнительное крепление можно установить на участке или в непосредственной близости от забора и контролировать безопасность конструкций.

Но что такое трубная (антенная) стойка, как ее изготовить и куда установить? Какие существуют нормативы и регламенты относительно этого вопроса? Об этом и поговорим.

Выбор места установки трубостойки

Установка трубостойки под счетчик на участке должна производиться в точном соответствии с техническими условиями подключения объекта. Обычно используются пограничные значения: вся конструкция должна монтироваться не дальше чем на 25 метров от забора частного дома (вглубь участка) и от опоры воздушной ЛЭП. На практике чаще всего используется средина участка между столбом и фасадом, то есть стойка выносится за забор, но располагается на небольшом расстоянии от него.

При выборе места обязательно учитывают, что дополнительный опорный столб должен заглубляться в землю ориентировочно на 1,5 метра (такая глубина оправдана существующими требованиями по устойчивости конструкции), а при необходимости еще и бетонируют. Поэтому, если выбирают между двумя участками, отдают предпочтение такому, где возможно проведение нужных работ.

Основные характеристики трубостойки

Установка счетчиков на трубостойке проводится по одному и тому же принципу как для однофазной сети напряжением 220В, так и для трехфазной 380В. Главное – приобрести или изготовить надежную металлоконструкцию.

Конструкция

Основными элементами считаются:

  • кронштейн, позволяющий закрепить отвод от ЛЭП;
  • стальная пластина, защищающая внутреннюю поверхность профтрубы от влаги;
  • вводное и выводное отверстия под кабель;
  • стальная полоса, которая используется как крепеж под установку шкафа со счетчиком;
  • болт заземления.

То есть вначале изготавливается основа из профтрубы нужной высоты. Затем к ней прикрепляются 2 кронштейна (основой могут быть уголки или стальные полосы). В них просверливаются отверстия, к которым впоследствии будет крепиться шкаф с прибором учета (понятно, что вначале необходимо знать его габариты). Затем к верху трубы приваривается влагозащитная стальная пластина, а на ней фиксируется кронштейн для крепления СИП-кабеля. В верхней части трубы прорезается отверстие для ввода, а в нижней – для вывода и подключения в шкаф. Ниже места крепления щита приваривают болт, чтобы создать точку подключения к заземляющему контуру.

Трубостойку можно монтировать из б/у материалов: в любом случае все металлические поверхности зачищаются, очищаются от ржавчины, покрываются антикоррозионным грунтом и окрашиваются. Нижние 1,5 метра, предназначенные для заглубления в грунт, дополнительно обрабатываются битумом, что позволяет не продолжительное время исключить коррозионные процессы.

Размеры

На выбор габаритов влияют такие факторы:

  • глубина заглубления в грунт – 1,5 метра, не менее;
  • высота крепления щита – как правило, от 80 до 170 см;
  • высота прохождения вводной магистрали над землей для СИП-кабеля – 2,5 метра, не менее;
  • для неизолированного провода эта высота увеличивается до 2,75 м;
  • если провод проходит над проезжей частью, то высота от поверхности не может быть менее 5,0 метров.

Таким образом, установки трубостойки должна производиться таким образом, чтобы после заглубления в грунт оставалось не менее 2,5 метров трубы. А общая высота стойки с учетом заглубления составит 4-7 метров в зависимости от места расположения.

Исходный материал

В качестве исходного материала выбирают профтрубу квадратного сечения со стороной 80 мм и толщиной стенки 3 мм либо круглую трубу соответствующего диаметра. Использование трубы позволяет прокладывать силовой кабель снаружи или внутри стойки – в зависимости от того, какие требования будет предъявлять компания-поставщик электроэнергии.

Основание стойки также может изготавливаться из винтовой сваи. Она вкручивается в землю, а затем в ней фиксируется труба необходимой высоты.

Подготовка места установки

Установка трубостойки на участке начинается с подготовки ямы. Целесообразно воспользоваться буром, а не копать землю на такую глубину вручную. Готовая стойка монтируется непосредственно в яме и ее основание засыпается грунтом или щебнем. В процессе утрамбовки подсыпки обязательно несколько раз контролируют вертикаль отвесом. Если стойка высокая или располагается на открытой местности, то ее основание лучше забетонировать. После бетонировки должно пройти минимум 24 часа. Затем работы можно продолжать и переходить к подключению.

Подключение электрического щита

На установленной трубостойке монтируется только предварительно собранный электрический щит. На практике это означает, что в шкафу вначале следует закрепить прибор учета электроэнергии, нулевую шину, соединенную с точкой заземления, вводной и выводной автомат (их характеристики выбираются в соответствии с расчетами по току).

Полностью собранный шкаф закрепляется в выбранном месте с помощью резьбовых соединений. После его фиксации выполняют заземление всей конструкции: корпус шкафа подключается к болту заземления перемычкой, а болт – к заземляющему контуру. Перемычками могут быть медные проводники сечением от 4 мм2 или изолированные алюминиевые провода сечением 6 мм2 или стальную проволоку таким же диаметром.

Установка трубостойки с щитком завершается подключением к питающей ЛЭП, для чего используют самонесущий провод с алюминиевыми жилами СИП. Он закрепляется анкерными зажимами на кронштейне. С помощью такого крепежа можно регулировать натяжку кабеля воздушной линии.

Основные ошибки при установке трубостойки

Нарушения могут возникать на каждом из этапов монтажа, в том числе:

    1. При выборе места расположения. Обслуживающая организация может потребовать разместить опору возле дороги, далеко от забора. Однако следует помнить, что в этом случае за сохранность всех устройств отвечает потребитель. Поэтому необходимо тщательно следить, что написано в техническом задании на подключении и при обнаружении несоответствий обращаться для его корректировки.
    2. В процессе сборки и изготовления самой конструкции. Иногда рекомендуют подготовить входное и выходное отверстие для скрытого монтажа проводки внутри трубы. Однако такое решение может не понравиться специалистам из сетевой организации. К тому же, наличие дополнительных отверстий делает всю конструкцию уязвимой к коррозии. В процессе заглубления в грунт и установки опорной конструкции. Установка трубостойки зимой вносит свои коррективы из-за замерзшего грунта: одним садовым буром здесь не обойтись – понадобится профильный инструмент и специальная техника.
    3. Во время сборки распределительного щита. Его можно установить дверцей наружу или внутрь. Обычно выбирают вариант «наружу», так как в этом случае контролеры могут беспрепятственно снимать показания, не заходя на участок. Но часто забывают, что окошко для снятия показаний должно оставаться видимым из-за забора.
    4. Во время фиксации собранного шкафа и подключения заземления. Важно, чтобы сопротивление контура заземления было не более 10 Ом. Специалисты рассчитывают контур заземления с учетом типа грунта, а самостоятельно сделать это проблематично. Обычно обходятся металлическим уголком или штырем, вбитым в землю на 3 метра или же саму стойку заглубляют на такую же глубину.
    5. При подсоединении к линии СИП и при подключении кабеля непосредственно к жилому дому. Внутренний монтаж в трубе часто запрещают. Поэтому специалисты опускают СИП снаружи, защищая его атмосферной гофрой ПНД черного цвета. Если используется СИП 4х16, то гофра должна быть минимум 32 мм в диаметре. ПВХ-гофры для подключения не подходят, т.к они не отличаются морозоустойчивостью. Сантехнические хомуты не подходят, поскольку не предназначены для использования на открытом воздухе. Прокладку кабеля от стойки до дома выполняют подземным либо воздушным способом по требованиям, прописанным в ТУ.

Профессиональная помощь специалистов

Обратившись в компанию «ВиартаГрупп», вы получите качественную трубостойку, изготовленную как качественное инженерное сооружение в полном соответствии с текущими требованиями. В процессе изготовления и монтажа обязательно учитываются все нюансы, подбираются фарфоровые изоляторы для непосредственного подключения, выбираются сечение и форма трубы, продумываются все дополнительные технические нюансы (в том числе защита от коррозии и скопления конденсата).

Услуга по установке трубостойки

Подбор и монтаж стоит доверить профессионалам: они подберут несущую конструкцию с подходящими техническими особенностями и габаритами, чем гарантируют безопасность и долговечность выполненного подключения. Затем проводятся комплексные работы по монтажу, при этом учитываются ветровая нагрузка и риск оледенения, а также другие факторы. Кроме того, правильно собирается шкаф (с установкой необходимых УЗО) и проводятся работы по вводу СИП.

После поставки необходимых материалов, проведения земельных работ и сборки шкафа учета специалистам понадобится максимум 3 часа для подключения и ввода в дом. При этом все работы будут выполнены корректно и не вызовут нареканий у проверяющей организации.

Что такое трубостойка и как ее установить самостоятельно

Выбор места установки

Прежде чем выбрать место на участке для установки трубостойки с щитком, во избежание нарушения техусловий подключения объекта необходимо внимательно изучить информацию по этому вопросу, которую может содержать данный документ. Расстояние от опоры до вводного устройства (до трубостойки) согласно ПУЭ-6 (глава 2.4. п.2.4.12) не должно превышать 25 метров, но в ПУЭ 7 в той же главе 2.4., но п. 2.5.19 сказано, что длина ответвления должна определяться расчетом и зависит от: прочности опоры, высоты подвески проводов ответвления на опоре и на вводе, количества и сечения жил. Поэтому в большинстве случаев придерживаются «старых» 25 метров.

Есть еще вариант установки трубостойки на крыше (показан на схеме ниже), но его мы не рассматриваем в данной статье. Если будет интересно, пишите в комментариях, рассмотрим и вариант с крышей.

Конструкция, размеры, исходный материал

Предъявляемые требования к конструкции трубостойки под счетчик одни и те же, как для однофазной сети 220 Вольт, так и для трехфазного ввода 380 Вольт. Данное устройство не сложно изготовить и установить на участке можно своими руками в условиях домашней мастерской. Для изготовления трубостойки можно использовать профильную трубу 80х80 мм с толщиной стенки 3 мм, также можно подобрать трубу с круглым сечением. Если по каким-либо причинам под рукой не оказалось труб, а обстановка требует незамедлительного обустройства ввода, для изготовления стойки можно использовать металлический уголок с шириной полки порядка 80 мм или тавровую балку.

Вопрос, как произвести прокладку кабеля по трубостойке (внутри или по поверхности) лучше заблаговременно согласовать с сетевой организацией или другой организацией, которая будет принимать работу и осуществлять подключение к ВЛ. Есть вероятность того, что во избежание возможного несанкционированного подключения к питающей сети до счетчика, внутреннюю прокладку могут запретить.

Эскиз общего вида стойки из профильной трубы 80х80 показан на рисунке. В размерах обязательными остаются такие параметры, как величина заглубления – (С) должна быть около 1,5 метров, и высота крепления щита – (b), согласно главе 1.5 ПУЭ п. 1.5.29 должна быть в пределах от 800 до 1700 мм. Общую длину заготовки для трубостойки (a) необходимо подбирать в зависимости от обстановки, строго придерживаясь соблюдения следующих условий. Высота прохождения вводной магистрали над землей для СИП кабеля должна составлять не менее 2,5 метров. Если для ввода используется неизолированный провод, согласно главе 2.4 ПУЭ п. 2.4.55 этот параметр увеличивается до 2,75 метров. Высота стойки будет увеличена в том случае, если ввод будет проходить через дорогу. Если соблюдать нормативы, в этом случае расстояние нахождения от поверхности проезжей части должно быть не меньше 5 метров. В зависимости от этого общая длина конструкции с учетом углубления (а) должна составлять от 4 до 7 метров.

  1. Кронштейн для крепления отвода от ЛЭП.
  2. Стальная пластина, предохраняющая от попадания воды внутрь профильной трубы.
  3. Отверстие для ввода кабеля, отведенного от ЛЭП.
  4. Стальная полоса для установки шкафа учета электроэнергии.
  5. Отверстие для вывода кабеля.
  6. Болт заземления.

Определившись с высотой трубостойки, к ней необходимо приварить или закрепить при помощи болтов два кронштейна из металлической полосы или уголка (4), на которых будет крепиться щиток под счетчик, отверстия в которых сверлятся в зависимости от размеров шкафа.

Если щит будет фиксироваться на стойке при помощи заводской бандажной ленты, данные элементы конструкции не понадобятся. Для предотвращения попадания дождевой воды внутрь трубы к ее верхнему торцу рекомендуется приварить стальную пластину (2), к которой будет крепиться кронштейн крепления СИП кабеля (1). В верхней части конструкции прорезается отверстие (3), через которое будет вводиться кабель ответвления для прокладки по внутренней полости трубы. Это необходимо в целях предупреждения проводки от механических повреждений. Отверстие (5) необходимо для вывода электрического проводника и из трубы и последующего ввода в шкаф. Ниже места установки щита приваривается болт или шпилька с резьбой, которые будут служить точкой подключения стойки и шкафа к заземляющему контуру. После завершения сборки трубостойки, перед установкой конструкцию рекомендуется очистить от ржавчины, покрыть грунтом или свинцовым суриком и покрасить. Ту часть конструкции, которая будет скрыта под землей, дополнительно обрабатывается битумом и или покрывается термоусаживаемым материалом.

Подготовка ямы

Копать яму глубиной более полутора метров весьма трудоемко, поэтому для этой цели лучше воспользоваться буром. Стойка устанавливается в яме, после чего засыпается грунтом или щебнем с обязательной утрамбовкой и проверкой вертикали при помощи ватерпаса или отвеса. Если есть возможность трубостойку лучше залить цементным раствором или бетоном, но при этом следует дать время, минимум в течение суток, необходимого для становления раствора.

Параллельно с работой по подготовке ямы под стойку следует задуматься об обустройстве контура заземления. Согласно требованиям Правил устройства электроустановок (ПУЭ) трубостойку и смонтированный на ней шкаф необходимо заземлить. В качестве заземлителя можно использовать вставленный вертикально в грунт уголок на глубину 1,5 метра, однако в ряде случаев такое решение не работоспособно и не удовлетворяет требованиям по сопротивлению заземления. Обращайтесь по этому вопросу к специалистам.

Вбить трубу или уголок на такую глубину сложно, поэтому возникнет необходимость копать или бурить, поэтому есть смысл совместить земляные работы по подготовке ям под стойку и под заземлитель.

Подключение электрического щита

Прежде чем смонтировать щит на установленной трубостойке, производится его сборка. В шкафу устанавливается счетчик электроэнергии, вводной автомат в соответствии с расчетной токовой нагрузкой, нулевая шина, которую необходимо соединить с, предусмотренной в конструкции щита, точкой заземления. О том, как разделить PEN проводник на PE и N, читайте в статье: https://samelectrik.ru/kak-razdelit-pen-provodnik-soglasno-pue.html.

После окончания сборки шкаф крепится к конструкции стойки. Установку щита учета на опоре можно произвести, используя специальные крепежные элементы, которые могут идти в комплекте. Затем необходимо произвести заземление щита и трубостойки. Для этого необходимо при помощи перемычки произвести подключение корпуса шкафа к болту заземления (6), который в свою очередь должен быть подключен к заземляющему контуру.

Сечение заземляющих проводников должно соответствовать таблице 1.5 и п. 1.7.127 главы 1.7. ПУЭ:

После окончания сборки щита и заземления шкафа учета производится его подключение к питающей ЛЭП, для чего, как правило, используется самонесущий провод с алюминиевыми жилами СИП. Процесс подключения к проводам воздушной линии сложный и небезопасный, поэтому для его выполнения лучше привлечь опытного специалиста. На трубостойке СИП крепится с помощью специальных анкерных зажимов к кронштейну (1). Использование данного вида крепежа позволяет обеспечить необходимую натяжку кабеля

Для предотвращения попадания атмосферных осадков внутрь щита, ввод кабельных магистралей в него производится только снизу.

От дома до трубостойки кабель можно проложить под землёй в трубе или без трубы (если использовать бронированный ВБбШв), проложить обычный кабель (типа ВВГ) по воздуху на тросе.

Напоследок рекомендуем просмотреть видео инструкцию по установке стойки для ввода электричества на участок:

Теперь вы знаете, как может быть выполнена установка трубостойки под счетчик на участке своими руками и какие требования предъявляются к монтажу. Надеемся, предоставленная информация была для вас полезной и интересной!

Рекомендуем также прочитать:

ТРУБОСТОЙКА

Трубостойки для ввода электричества, установка – Московская область (все районы) , Новая Москва, Москва. Круглогодично устанавливаем стандартные трубостойки 4,5 метра и телескопические трубостойки 7,5 метров (линия ЛЭП через дорогу, с учётом требований МЧС по проезду автотранспорта). Работаем по договору. Гарантия. Материалы по ГОСТу.

Высокое качество за разумные деньги – наш главный приоритет в работе с клиентом.

Получить консультацию можно ежедневно. Звоните или пишите на [email protected]

Трубостойка для ввода электричества купить: +7 495 922-17-70, +7 903 685-55-36

Трубостойка для электричества, которые мы установливаем, имеет несколько типов исполнения, для ознакомления, нажмите на картинку заинтересовавшего варианта ниже.

Варианты исполнения трубостоек для ввода электричества

Не дозвонились или нужно связаться в определённое время, закажите обратный звонок

Установка трубостойки и подключение электричества, Московская область

Перейдя по ссылке далее, можно подробнее узнать, как мы выполняем технические условия (ТУ) с соблюдением всех требований МОЭСК, Мособлэнерго и других сетевых организаций. Работы проводятся профессиональными электромонтажными бригадами, имеющими необходимую квалификацию и допуски по работе с электроустановками. По договору с гарантией. Установка трубостойки для электричества возможна в любое время года (зима, весна, лето, осень). Работаем ежедневно. Возможно только изготовление трубостойки, без установки. В том числе, под технические требования заказчика, с необходимыми размерами и другими параметрами.

Стоимость всех вариантов указана с учётом изготовления трубостойки, доставки в место установки на территории Московской области, установки трубостойки методом забуривания, бетонирования основания. Так же, в стоимость предложений, входит монтаж на установленной трубостойке щита учёта электроэнергии (ВРУ) с использованием комплектующих в соответствии с выбранной спецификацией, с учетом всех дополнительных необходимых материалов, подвод (подключение) к ВРУ кабеля СИП 4х16, заземление смонтированной электроустановки по требованиям ПУЭ (п. 1.7.76).

Трубостойка телескопическая 7,5 метров без ВРУ, цена с установкой – 12 500р.

Стоимость указана с учётом изготовления телескопической трубостойки из высококачественного заводского металлопроката (рабочая высота 6м. , общая 7,5м., квадратный профиль, две части 3000х70х70х3мм./4500х60х60х3мм.), подготовки и покраски изделия, доставки в место установки на территории Московской области, установки трубостойки методом забуривания на глубину 1,5 метра, без монтажа щита учёта ВРУ.

Трубостойка для ввода электричества с щитом учета ВРУ, примеры наших работ:

Почему мы рекомендуем не вешать щиты на столб, а установить трубостойку, потому что бывает, как на фотографиях ниже, особенно этим страдают дачные товарищества. Трубостойки в СНТ, мы ставим регулярно и видим такой “колхозный монтаж” очень часто.

Что нужно знать про трубостойки?

Перед проведением электричества в коттедж, дачный домик, или другое здание нужно убедиться в наличии допуска. Он прописан в нормативных документах. Организации, которые контролируют расход электроэнергии, на этот счет имеют единое мнение и настоятельно рекомендуют устанавливать трубостойки. Данная конструкция проста в эксплуатации и предназначена для установки специального электрощитка под простой счетчик с вводным и выводным автоматом. Нужно знать, что подобная конструкция особо необходима при строительстве на земельном участке. Но далеко не каждый собственник знает, как правильно устанавливать трубостойку для подключения электричества, чтобы она работало корректно. В этом случае нужно запастись терпением и выполнить ряд последовательных действий, которые и помогут осуществить подключение трубостойки под счетчик.

Если вас интересует установка трубостойки профессиональным электриком, вам стоит перейти по ссылке ниже:

Как правильно выбрать место для установки трубостойки на участке?

Для того чтобы выбрать место для установки нужно тщательно изучить технические условия, прописанные в специальных документах. Это необходимо для того, чтобы правильно установить трубостойки с щитком и избежать дальнейших проблем. Подобная конструкция со шкафом учета должна быть удалена от границ участка в глубину на расстоянии около 25 метров. При этом расстояние от опоры, действующей ЛЭП с помощью которой выполняется подключение, не должно быть более этого же метража.

Справедливости ради стоит отметить еще один способ установки трубостойки – на крыше здания. Но в этой статье мы не будем рассматривать этот вариант, так как такой способ монтажа выполняется редко.

Размеры, конструкция, исходники для монтажа трубостоек

Требования, прописанные в технических условиях, по установке трубостойки для подключения электричества одинаковые как для однофазной сети в стандартные 220 В, так и для трехфазной при 380 В. Для тех, кто не боится работы есть хорошая новость – изготовить устройство такого плана можно даже в домашней мастерской. Наиболее приемлемым вариантом будет использование профильной трубы 80х80 мм с толщиной одной стенки 3 мм. В качестве исходника легко можно использовать трубу с круглым сечением. В случае если под рукой не оказалось чего-то подобного, можно взять тавровую балк

Что такое трубостойка и как ее установить самостоятельно?

Как сделать ввод в дом электричества

Апрель 7, 2014

35005 просмотров

Владельцам частных домов необходимо позаботится о том, что бы завести кабель электропитания на электрощиток, с которого уже будет расходится электропроводка по дому.

В частном секторе города или поселка, в сельской местности для того, что бы запитать всех потребителей по улицам устанавливаются опоры с проводами (ВЛ), которые идут с подстанции. А все дома подключаются от этой линии. При чем самовольные подключения запрещены. Все делается только с разрешения и специалистами электроснабжающей организации.

Если необходимо подключить новый индивидуальный дом, тогда понадобится сделать проект и согласовать все вопросы с местными электросетями.

Подключение к линии электропередачи осуществляется двумя способами:

  1. Через ВЩУ с электросчетчиком или вводной щит учета, устанавливаемый на опоре воздушной линии электропередачи. Этот метод исключает возможность воровства электроэнергии. Только так подключаются все новые дома.
  2. Напрямую, электросчетчик стоит внутри дома. Устаревший, но самый распространенный метод.

Сип ввод в дом

Линия электропитания  от опоры ВЛ, проложенная до самого дома по воздуху, называется воздушным вводом.

Раньше воздушный ввод выполнялся не изолированными проводами, которые доходили до изоляторов, установленных на доме. А далее с них уходил алюминиевый кабель в здание.

Данный вид подключения электропитания является самым не надежным и менее безопасным по сравнению с другими вариантами.

Иногда для ввода используется электрический кабель, специально предназначенный для наружной, открытой прокладки. Он крепится к опоре при помощи троса, который натягивается от опоры до крепления на доме. На трос подвешивается кабель с использованием  специальных хомутов.

Обратите внимание

Сегодня практически везде для воздушного ввода в частные дома используется изолированный алюминиевый провод марки СИП, его изоляция устойчива к перепадам температуры и воздействию солнца и осадков. СИП нет необходимости крепить к тросу. Для воздушного ввода используется 2- (220 В) или 4 -(380 В) жильные провода сечением 16 квадратных миллиметра.

Все работы по организации и монтажу электропитания до фронтона выполняются специалистами электросетей.

А далее Вам уже необходимо самостоятельно или нанять мастера, который сделает правильно проход через крышу или стену в металлической трубе и доведет электрический кабель до электрощита вашего дома.

Если электропитание будет вводится в деревянное строение, тогда  по сгораемому основанию делается монтаж в металлических трубах. В кирпичных и силикатных домах кабель во внутрь заходит через металлическую трубу и далее идет в штробе.

Иногда для ввода кабеля в дом используется трубостойка (5) с натяжкой (1). Провода доходят до изоляторов (2), закрепленных на трубостойке и затем к ним подключается кабель или провода, который через изогнутую трубу стойки и сквозную через стену трубу заходят вовнутрь дома. Все металлические конструкции ввода должны быть заземлены.

Подземный ввод кабеля в дом

Ввод электропитания в частный дом под землей является самым надежным вариантом, но и самым трудоемким.

Для подземного электрического ввода кабеля копается траншея от опоры ВЛ до дома  глубиной не менее 60 сантиметров, но лучше- 80 см. Опуск с опоры в землю осуществляется в трубе, высота которой от уровня грунта должна быть не менее 2 метров.

Кабель можно использовать любой сечением не менее 16 квадратных мм. Но при использовании марки ВВГ, АВВГ и т.п.

необходимо кабель прокладывать в металлических или пластиковых трубах, но если применить бронированный ВбБШв (рекомендую именно его использовать)- трубы используются только в местах опусков или подъема выше грунта.

Внимание токопроводящая оболочка бронированного кабеля должна быть заземлена с двух сторон: на ВЛ и в электрощите дома.

В сам дом электрокабель заводится:

  • Через фундамент— наилучший вариант. Необходимо заранее подготовить отверстие и заложить  в него трубу для завода кабеля.
  • С подъемом по внешней стене. Опять же защищаем кабель металлической трубой на высоту не менее 2 метров от грунта, и делаем проход через стену в металлической трубе.

Для сетей 380 Вольт необходимо использовать 4 или 5 жильный кабель, для 220 Вольт- 2 жильный.

По действующим правилам у каждого дома должен быть свой заземляющий контур, который соединяется с PE или шиной заземления вводного электрощита. Как делается заземляющий контур Я расскажу в следующей статье.

Источник: http://jelektro.ru/jelektroprovodka/vvod-v-dom-jelektrichestva.html

Прокладка воздушной линии к дому | Каталог самоделок

Многие предпочитают прокладывать воздушную линию к частному домику, а не подземную. Подвод электричества к дому начинается с утверждения проекта и получения всех технических документов в местной организации энергоснабжения.

Подключение к электросети осуществляется непосредственно монтерами специализированной организации. А вот подготовительные работы при прокладке воздушной линии вправе выполнить каждый хозяин сам. К подготовительным работам относится: поставка опор, установка счетчика, сборка распределительных устройств.

Для начала следует определить расстояние от стены дома до опоры. Естественно, прокладывают воздушку от ближайшей опоры линии электропередач (ЛЭП). Хотя если точно нужно руководствоваться следующими правилами:

  1. Не допускается прохождение проводов или кабеля через кроны деревьев, заросли кустов.
  2. Если расстояние от опоры ЛЭП к стене дома превышает 10 м, тогда требуется поставить промежуточную опору, иначе подводящая провод может оборваться при порывах ветра, тяжестью наледи или под собственным весом.
  3. Над проезжей частью провода должны находиться на высоте не меньше 6 м.
  4. Через пешеходную дорожку провода нужно вешать на высоте больше 3,5 м.
  5. Место закрепления проводов на стене должно находиться на высоте свыше 2,75 м.

Подвешивание воздушной линии по трубостойке

Если стена деревянная ввод электролинии в дом будет правильно сделать через металлическую трубу. По ней провода просовываются до вводного щитка, электросчетчика, автоматов защиты. Верхний конец этой трубы загибается, чтоб в неё не затекала вода. Крепить изоляторы на этой стойке значительно легче, чем к стене дома. Такой специальный стояк называется трубостойкой.

Трубостойка для подвода воздушной линии обязательно заземляется. По диаметру её труба выбирается с запасом, чтоб кабель свободно проходил. Все пустоты впоследствии можно заполнить минеральной ватой для дополнительной изоляции и утепления.

Если воздушная линия прокладывается самонесущим изолированным проводом (СИП), то внутрь металлической трубостойки обязательно набивается стекловата либо вставляется пластиковая труба. СИП не имеет внешней оболочки, только изоляцию жил.

Прокладывание кабеля по тросу

Если стена бетонная или из кирпича, то подвод воздушной линии в дом будет выгоднее сделать по тросу. Не потребуется покупать дорогой СИП, достаточно закрепить медный кабель ВВГнг на стальном тросе.

Конечно же, потребуется специальный крепеж такой как: талтреп, рым-гайка, шпилька диаметром 16 мм. Но стоят все эти приспособления недорого.

Талтреп — удобное приспособление для натягивания троса. Бывает различных размеров для устранения различных по величине провисаний провода.

При монтаже промышленных воздушных линий применяются талтрепы длиною в метр, но для прокладывания кабеля до частного домика достаточно будет приспособы на 0,5 м.

Важно

В несущей стене буравится сквозное отверстие диаметром 18 мм для шпильки. Продевается шпилька, внутри здания закрепляется гайкой, а снаружи на неё накручивается рым-гайка. Талтреп зацепляется за рым-гайку, ну а затем уже несложно догадаться как с помощью него натянуть трос для поддержания воздушной линии. Кабель или провода к тросу подвязываются хомутами.

Источник: https://volt-index.ru/muzhik-v-dome/svoimi-rukami/prokladka-vozdushnoy-linii-k-domu.html

Трубостойка для ввода электричества на участок или в дом

Домашний уют 29 марта 2017

Прокладку электрического кабеля возможно выполнить двумя вариантами, воздушным и подземным. Для кого-то более приемлем второй вариант, а для кого-то он неосуществим по причине расстояния и ещё ряда условий. И потому, наиболее часто владельцы загородных домов предпочитают выбрать воздушный способ прокладывания электропроводов от опоры ЛЭП до своего жилья.

Начальный этап

Сложно представить коттедж или загородный дом без электричества. Организация подведения энергии в жилое строение – дело очень ответственное, потому что от результата зависит надежность электропитания дома и, самое главное, его безопасность.

Работы по подключению частных домов к линии электропередач (ЛЭП) должны выполняться только специалистом учреждения, в собственности которого она находится. При выборе воздушного пути прокладывания кабеля понадобится трубостойка. Для ввода электричества на участок без этой вещи не обойтись.

Она представляет собой полую металлическую трубу, которая предназначена для креплений и подвешивания кабелей и проводов.

Не отступая от правил

Правилами допускается на подобных специализированных стойках монтировать и прочее оборудование, в число которых входят приемо-передающие антенны. Кстати, трубостойка для ввода электричества может понадобиться и при подземном методе подводки.

Ведь если расстояние от земли до ввода в постройку меньше 2,75 метра, вот тогда также потребуется её применение.

Это нужно для того, чтобы избежать случайного прикосновения к проводам, а только её длина обеспечит расстояние от поверхности земли до места ввода.

Видео по теме

Подробнее об использовании

Трубостойка для ввода электричества – это отрезок трубы, загнутый сверху, который крепят на крыше или же на верхней части стены дома. Оттуда же этот предмет может заходить внутрь. Для того чтобы вмонтировать трубостойку на крышу, используют стальные растяжки.

К стене же её крепят с помощью скоб и шурупов. Через конец трубы вводятся и выводятся провода как в здание, так и из него.

В буквальном понимании трубостойка для ввода электричества является точкой входа электрокабеля в здание, откуда он будет подведён далее к энергопринимающим устройствам.

Конкретная и основная задача этой вещи, именуемой иногда в среде электриков «гусаком», – защита объекта, то есть в данном случае – жилого строения, от любых потенциальных рисков возгорания, плюс это также гарантия надежной защиты и содержания проходящего внутри силового кабеля в целостности.

Подведение к участку

Если расстояние между ЛЭП и домом больше 20 м, то необходимо ставить дополнительную трубостойку для ввода электричества, примерно где-то посередине этого промежутка. Это позволит избежать обрыва кабеля от собственной тяжести или же от воздействия окружающей среды, например от сильного ветра и прочих осадков.

Между точками протягивают специальный трос, который предотвращает провисания провода. Проводник к нему крепят при помощи хомутов. Если требуется протяжка кабеля над проезжей частью, то высота его над землёй должна быть от 6 метров и выше. Над дорогами для пешеходов допускается его от 3,5 метра и выше, но ни в коем случае не ниже этого значения.

Запрещена проводка сквозь деревья и кустарники.

Нюансы воздушной прокладки

Специальная металлическая труба-стояк используется одновременно и как канал для кабеля, и как опора, служащая для крепления изоляторов. Потому что монтировать их к ней значительно удобнее и проще, чем к стене здания.

Для присоединения и надёжной фиксации подходят саморезы, болтовые зажимы и любые другие крепежи для металла. Трубостойка для ввода электричества должна быть присоединена к проводу заземления. От поверхности крыши кабель располагают не ниже двухметрового промежутка.

Собственно, что касается проводов, то применимы любые виды, соответствующие по своим характеристикам требованиям наружной проводки.

Не отходя от стандартов

Если есть возможность, можно ли некоторые виды работ выполнить самостоятельно? Конкретный пример: не возникнет ли проблем с электросетями, если самостоятельно будет сделана трубостойка для ввода электричества? Своими руками выполнение её допускается, при условии полного соответствия полученного результата техническим условиям. Изготавливают этот элемент из стальной трубы. Если необходим ввод двух проводов, то внутренний диаметр её должен быть 20 мм, а под четыре провода – 32 мм. Во избежание попадания в трубу влаги, конец её должен быть загнут вниз, в буквальном смысле развёрнут в виде крюка на 180 градусов в противоположную сторону, вот так должна выглядеть трубостойка для ввода электричества (фото). Поверхность изнутри для защиты от коррозии необходимо обработать битумом, но можно и просто масляной краской. Край трубы на месте отпила нужно зачистить напильником, чтобы устранить заусенцы, которые могут повредить изоляцию кабеля.

Выбор электропроводки

Раньше, ещё до 1991 года для того, чтобы осуществить ввод электричества на участок использовались провода, не имеющие изоляции (марки АС). Но в наше время существует образец, разработанный специально для воздушной прокладки кабеля.

Этот экземпляр имеет изоляцию, которую не страшат даже большие температурные перепады. Есть у него ещё один большой плюс: такой кабель не растягивается и при прокладке и не нуждается в присутствии поддерживающего троса.

Выбор при покупке не заставит ломать голову, потому что такой провод представлен только в 2-х видах: четырёхжильный и двужильный.

Кроме того, нельзя не отметить ещё одно немаловажное преимущество: для такого вида кабеля в продаже есть много дополнительных аксессуаров, предназначенных для соединений его с креплениями. Это очень удобные штуковины, не требующие к тому же никаких особенных усилий при монтаже. Стоит обратить на это внимание.

Особенности монтажа

Установить трубостойку для ввода электричества можно 3-мя способами:

  1. Монтаж на крыше здания.
  2. На стене.
  3. В виде отдельной конструкции.

В первом случае изделие монтируют прямо на крыше, труба при этом насквозь проходит конструкции кровли, и изолируется с обратной стороны посредством фарфоровой втулки. Электрощитовая при таком варианте организована внутри здания. Сложность подобной сборки касается необходимости проделывания сквозного отверстия в крыше и его последующей герметизации.

Во втором случае трубостойку устанавливают непосредственно на стене строения. Проходя сквозь перегородку, внутри она входит в щиток. Там и организуют первичное распределение электролиний на объекте. Этот вариант установки считается более простым и безопасным, по причине того, что силовой кабель проложен через несгораемую часть стены.

И оставшийся вариант считается наиболее распространённым.

Совет

Состоит конструкция из 2-х столбов, один из которых предназначен для энергопринимающего агрегата электрощитовой, а второй – это трубостойка для ввода электричества на участок.

Конструкцию монтируют на границе территории и обеспечивают обычное подключение электричества на объекте. При таком способе точка ввода электричества полностью отделена от дома. Этим и объясняется его востребованность.

Технические моменты

В каждом из перечисленных вариантов трубостойка представляет собой отдельное инженерное сооружение, обладающее собственными специфическими особенностями и соответствию требованиям относительно объектов. С учётом вышеперечисленного можно выделить основное: трубостойка для счетчика требует особенного внимания к конкретным конструктивным элементам:

  1. Изоляция подключаемого кабеля.
  2. Выбор изоляторов: фарфоровые изоляторы и прочие системы ( с учётом особенностей объекта).
  3. Форма трубы. Изгиб под нужным углом зависит от метода монтажа, к примеру, в стену она входит под углом 90 градусов с выводом на энергопринимающее оборудование.

Дополнительные нюансы

Установка трубостойки для ввода электричества требует также уделить внимание дополнительной технической специфике. Монтируя ввод через стену нужно учитывать возникновение перепада температур, так как он приведёт к конденсации жидкости от более холодного воздуха снаружи. В этом случае необходима защита проводника от влаги.

Для этого сверлят отверстие в нижней поверхности трубы в том месте, где проходит её изгиб. Для надёжности и качества выбор материалов и сам монтаж лучше доверить профессионалам.

Правильный ввод в дом электроэнергии – это гарантия бесперебойной её подачи от энергоносителя и распределения, влияющее на работу всей техники и бытовых приборов.

Надёжность в первую очередь

Если вам предстоит покупка трубостойки, прежде всего, необходимо изучить все конструктивные нюансы изделия. Не стоит этим пренебрегать, так как правильный выбор повлияет на безопасность и долговечность выбранного экземпляра. Информацию по внедрению его и особенностям монтажа может дать только профессионал.

Потому что, именно опытный мастер учтёт такие показатели, как риск оледенения, ветровая нагрузка, и прочие факторы, сопутствующие пребыванию конструкции на улице.

И надо заметить, что стоимость установки трубостойки специалистом не столь уж и высока, зато возможные риски от самостоятельного монтажа с нарушением технологии, имеют возможность нанести гораздо больший урон.

Предварительные шаги

Начало ввода электричества на участок – это, прежде всего, документированное согласование проекта и получение разрешения после рассмотрения всех технических условий в энергоснабжающей организации.

После того, как «добро» на план работ от вышеупомянутой инстанции получено, можно приглашать специалиста, который произведёт монтаж электропроводки согласно заверенному документу. Ввод электричества в частное строение предусматривает установку всех компонентов внутренней сети.

Монтируются счётчики и распределительные устройства. Собственно говоря, подведение ввод в дом электричества выполняется силами подрядных организаций.

Дизайнерская трубостойка

Рассмотрим ситуацию, когда технические условия владельцем участка уже получены и теперь надо подключить дом к сети, но высота трубостойки для ввода электричества не позволяет вписать её в ландшафт не испортив внешнего вида участка.

В этом случае вы можете нанять специалистов, которые изготовят для вас индивидуальную трубостойку, которая сохранит гармонию вашего участка, и не выбьется из его стилистики. При этом всем техническим условиям она будет полностью соответствовать.

Как вариант: выполнив трубостойку внешне «под берёзку» или в виде абстрактной фигуры, мастер-дизайнер замаскирует вмешательство цивилизации и не испортит эстетику вашего отдыха.

Самостоятельная установка

Во время заведения электролинии в дом, на трубостойке требуется выполнить зануление (то есть, соединить трубу с нулевой жилой). Для этого к так называемому гусаку приваривают металлический болт, располагая его вблизи от изоляторов ввода.

Установленная трубостойка постоянно будет находиться под нагрузкой от натяжения проводов ответвления. Чтобы компенсировать это применяют оттяжки из круглой, имеющей в диаметре 5 мм, стали.

Крепится подобная поддержка в кольцах либо на болтах, специально для этой цели приваренных к стойке ближе к её верхнему изгибу.

При установке в трубостойку продевают стальную проволоку либо тросик трос диаметром 3–4 мм для протяжки при помощи них проводов внутрь трубостойки.

Для более лёгкой протяжки проводов их предварительно протирают какой-либо мягкой тканью, а саму трубостойку продувают изнутри сухим тальком.

После того как кабели протянуты, концы трубы заливают битумом или закрывают посредством набивки в края портландцементной влагостойкой замазки.

Пара советов в заключении

К стене трубостойку прикрепляют с помощью скоб и шурупов. Для этого в бетонных, как и в кирпичных стенах, специально устраивают гнезда для шурупов, как для крюков под изоляторы. Болтовые соединения, необходимо выполнять с применением стопорящих дополнений, таких как контргайки, пружинящие шайбы, проволока.

Эта предосторожность точно не будет лишней, так как установленная на крыше или даже на стене трубостойка будет подвержена частому раскачиванию от воздействия ветров, вследствие чего не исключается самоотвинчивание гаек.

И ещё, помимо этого, все болтовые соединения по окончании монтажа ввода необходимо обильно смазать для защиты от коррозии техническим вазелином или какой-либо другой смазкой.

Источник: fb.ru

Источник: http://monateka.com/article/26933/

Выполнение технических условий от МОЭСК (монтаж трубостойки). Трубостойка для ввода электричества своими руками

ГлавнаяРазноеТрубостойка для ввода электричества своими руками

Выполнение технических условий от МОЭСК (монтаж трубостойки)

Для подключения загородного участка к электричеству мы рекомендуем использовать трубостойку. Это специальная конструкция, на которой устанавливается шкаф учета, оборудованный автоматическими выключателями ввода и вывода. Монтаж трубостойки на участок требует последовательного выполнения определенных операций, также проведенная работа должна соответствовать техническим условиям МОСЭК. Поэтому монтаж трубостойки и подключение участка к электросети следует доверить профессионалам. Мы готовы выполнить для вас эту работу быстро и с гарантией качества

Правильный выбор места

Выполнение технических условий от МОСЭК подразумевает определенный выбор места для установки. Трубостойка должна находиться не далее, чем на расстоянии 25 м в глубину от границы участка, и не далее 25 м от ближайшей ЛЭП, к которой планируется подключение. Как правило, трубостойка устанавливается в грунт, крайне редко встречается вариант монтажа на крыше здания

Устройство трубостойки

Требования МОСЭК к конструкции трубостойки будут одинаковы при любом напряжении в питающей сети — 220 В или 380 В. Хорошей опорой считается полая квадратная труба с длиной ребра не менее 6 см и толщиной 3 мм или круглым сечением диаметром 8 см. Заглубление трубы в землю допускается на глубину промерзания грунта. Общая высота трубы с учетом заглубления, таким образом, должна быть в границах 4 -7 метров. Верх опоры должен закрываться, чтобы внутрь полой трубы не могла попасть дождевая вода

Рекомендованная высота для расположения счетчика — от 80 до 180 см над поверхностью

Назначение трубостойки для ввода электричества

Ключевым требованием технических условий, которые делают возможным выполнение технологического подключения, является организация на территории электрифицируемого объекта точки подключения. С этой целью на участке чаще всего устанавливается трубостойка для ввода электричества, которая одновременно комплектуется энергопринимающим оборудованием, приборами учета электроэнергии и подключается к внешнему замеляющему контуру.

Что представляет собой трубостойка, предназначенная для ввода электричества

Внешне трубостойка для ввода электричества на участок представляет собой металлическую трубу, которая вкопана в грунт или прикреплена к заранее смонтированной основе. Труба эта оснащается металлическим ящиком, выполняющим роль стандартного щита для подключения электроэнергии. В соответствии с требованиями технических условий трубостойка, цена которой зависит от объема подводимой электрической мощности, комплектуется следующим оборудованием:

  • вводными автоматами для защиты от перенапряжений и коротких замыканий в распределительной сети;
  • вводными УЗО, защищающими пользователей электрической сети от токов утечки;
  • распределительными и заземляющими шинами;
  • приборами учета электроэнергии, а также другим необходимым оборудованием, наличие которого предусматривает прайс на электромонтажные работы  в каждом конкретном случае.

Как мы уже упоминали, установка всего вышеперечисленного оборудования осуществляется, исходя из требований технических условий. При этом необходимые изменения в конструкцию трубостойки могут производиться на основании изменений самих ТУ с последующей корректировкой проекта на подключение электроэнергии к участку. Исходя из этого, трубостойка для ввода электричества, купить которую можно исключительно в профильной организации, может быть установлена только в том месте, где это предусматривает электропроект. То же самое необходимо сказать и о комплектации установки.

Какие документы необходимы для установки трубостойки для ввода электричества

Если вам срочно требуется выполнить подключение электричества на даче, если все необходимые документы оформлены, а разрешения получены, установка трубостойки не требует соблюдения дополнительных формальностей. Если же процедура присоединения электричества к участку находится на самой начальной стадии, без определенной технической и разрешительной документации трубостойка для электричества установлена быть не может. Речь идет о нижеследующих документах:

  • договор на присоединение электричества к участку – оформляется в энергоснабжающей организации, обслуживающей местные электрические сети;
  • разрешение на присоединение утвержденного объема электрической мощности;
  • технические условия на присоединение электричества;
  • согласованный и составленный в соответствии с ТУ электропроект, исходя из содержимого которого, на участке будут выполняться все строительные и электромонтажные процедуры.

Обратившись в нашу компанию, вы получите развернутую консультацию по всем интересующим вопросам, а также профессиональную помощь в подготовке, оформлении и согласовании необходимых документов. Если вы интересуетесь, какова будет цена установки трубостойки с щитком, мы готовы заранее вычислить стоимость всех работ и расходных материалов. В каждом конкретном случае стоимость услуги будет отличаться. Насколько сильно? Это зависит от индивидуальных параметров: объем присоединяемой мощности, функции трубостойки (организация временного или постоянного энергоснабжения) и так далее.

трубная стойка - это ... Что такое трубная стойка?

  • стойка | труба - «СТЕНД ПИП», сущ. большая прямая труба или башня для удержания воды на высоте, достаточной для обеспечения давления в водяной системе, особенно той, которая используется в качестве резервуара или вспомогательного средства для резервуара… Полезный английский словарь

  • Стенд - может означать несколько вещей: Объекты * Подставка, когда речь идет об объекте, представляет собой объект с массивной головой другой объект, обычно для демонстрационных целей (на мероприятиях или местах, таких как конференция, конгресс, магазин и т. д.). См. Колонку, арматуру…… Википедия

  • Национальный памятник Трубный источник - Замок Винзор - как Festung angelegte Ranch… Deutsch Wikipedia

  • Настройка органа - В этой статье описываются процесс и методы настройки органа. Электронные органы обычно не требуют настройки. Орган издает звук через сотни или тысячи органных труб, каждая из которых производит один…… Wikipedia

  • Стенд (бурильная труба) - Стенд (бурильная труба) представляет собой 2 или 3 соединения бурильных труб, соединенных вместе и стоящих в буровой вышке вертикально, обычно при спуске трубы.См. «Буровая установка (нефть)» для получения схемы буровой установки… Wikipedia

  • Стеллажи для труб - Стеллажи для труб представляют собой набор стальных каркасных конструкций (обычно треугольной формы), на которые укладываются бурильные трубы для хранения или подготовки к использованию на буровой установке. буровой пол, на котором стоят трибуны…… Wikipedia

  • стояк -… Полезный английский словарь

  • Сделать стойку (лошадь) - Сделать стойку Отец Мастер Вилли Дам Подать сигнал Королевский стрелок Дамсир Пол Мерин Жеребкинс 21 марта 1991 Страна… Wikipedia

  • Мартин Пайп - (родился 29 мая 1945 г.) был тренером скаковых лошадей до выхода на пенсию в апреле 2006 г.Сын букмекера West Country, Пайп был жокеем-любителем, прежде чем в 1974 году переключил свое внимание на тренировки в Николашайне, Девон, недалеко от Веллингтона, Англия.…… Wikipedia

  • Eden Park Stand Pipe (Цинциннати, Огайо) - Infobox nrhp name = Eden Park Stand Pipe caption = location = Цинциннати, Огайо архитектор = Сэмюэл Ханнафорд Сонс и Строительная компания Дэвида Хаммела cite web | url = http: // www. nr.nps.gov/|title=National Register Information System | date = 2007 06…… Wikipedia

  • Труба паровая - Steam Steam (st [= e] m), n. los a pillar, и E. stand.] 1.…… Международный словарь английского языка для сотрудничества

  • Лучшая цена трубных стендов - Выгодные предложения на трубные стойки от мировых продавцов трубных стендов

    Отличные новости !!! Вы попали в нужное место для подставок для трубок. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях.Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

    Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

    AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как эта верхняя подставка для труб в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили трубку на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

    Если вы все еще не уверены в подставках для труб и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

    А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести стойки для трубок по самой выгодной цене.

    У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

    Лучшая деревянная подставка для труб - Выгодные предложения на деревянные подставки для труб от глобальных продавцов деревянных подставок для труб

    Отличные новости !!! Вы попали в нужное место для деревянной подставки для труб.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

    Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

    AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта деревянная подставка для труб в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили деревянную подставку для трубки на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

    Если вы все еще не уверены в деревянной подставке для труб и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

    А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести деревянные подставки для труб по самой выгодной цене.

    У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

    Декор для подставок для труб по выгодной цене - Выгодные предложения на декор для подставок для труб от глобальных продавцов декора для трубных подставок

    Отличные новости !!! Вы попали в нужное место для декора подставки для труб.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

    Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

    AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот декор для верхней стойки для труб в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели декор для подставки для трубки на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

    Если вы все еще не уверены в декоре подставки для труб и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

    А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести декор подставки для труб по самой выгодной цене.

    У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

    pipe stand - определение - английский

    Примеры предложений с «pipe stand», память переводов

    OpenSubtitles2018.v3 Однако, если дело доходит до вскрытия, подставка для трубок, мистер Фаррагут, и ясно для action.tmClassSmokers, статьи включены в классе 34, в частности, курительные трубки, подставки для трубок, очистители для трубок, резаки для сигар. Подъемные стойки для бурильных труб (14) поддерживаются на уступах (40, см. Рис. 5).tmClassPipe стендыOpenSubtitles2018.v3PIPE STAND READYOpenSubtitles2018.v3I почти не мог отвести его от стойки для труб. tmClassТрубопроводы, очистители для труб, подставки для трубstmClassGlassware, именные пепельницы, подставки для трубок, более легкий плинтус буровая колонна.патенты-wipoМетод и устройство для установки стоек для бурильных труб на буровую площадкуOpenSubtitles2018.v3Вам просто нужно переместить мою стойку для труб. tmClassPipe Stands [реквизиты курильщика] tmClassSmoking трубы, трубы-стойкиspatents-wipoМостовой кран несет вертикально перемещаемые магнитные подъемные головки (47) для подъема, удержания и освобождения отдельной стойки для труб.Изделия курящих tmClass, включенные в класс 34, в частности табачные трубки, кальян, табачные банки, подставки для трубок, средства для чистки трубок, сигары для резки сверлильный пол.tmClass Стекло для бутылок и декоративное стекло, а также бытовая стеклянная посуда, кроме стекла для упаковки, оконного и плоского стекла, а именно пепельниц, подставок для труб, плинтусов для зажигалок WikiMatrix Из-за высокого давления, на которое стоят трубы, они должны быть плотно прикреплены к трубе сундук, при этом отдельные части прикреплены друг к другу.Патенты-wipo Настоящее изобретение обеспечивает систему быстрого монтажа и демонтажа трубной клети и систему стеллажа, которую можно модернизировать на существующую буровую установку. образуют трубную стойку, а также могут повредить соединения стойки.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
