Тв антенну своими руками: Как сделать антенну для цифрового телевидения своими руками

простой комнатный вариант своими руками за 5 минут

Для приема цифрового телевещания необходима антенна. В магазинах электроники всегда есть выбор мощных моделей, однако в некоторых случаях достойный вариант можно собрать своими руками буквально за 5 минут. Разберемся, как это сделать, что для этого потребуется и в каких условиях может использоваться антенна из кабеля.

Содержание

• В каких случаях такая самоделка сработает
• Пошаговая инструкция по изготовлению
• Видеоинструкция

В каких случаях такая самоделка сработает

Обычно относятся к категории маломощных. Самостоятельно без специальных навыков и инструментов сделать однонаправленную активный -приемник с усилителем крайне трудно. Поэтому самодельная антенна пригодится в следующих случаях:

• Небольшое расстояние до телевышки.
  В большинстве случаев для самоделки предел – это 15–20 км от ретранслятора киловаттной мощности;
• Отсутствие физических преград.
  На пути принимаемого сигнала нет существенных препятствий в виде зданий, возвышенностей или высокого леса;
• Наличие самого сигнала.
  Приемник может находиться в мертвой зоне, где не ловится ни прямой, ни отраженный сигнал. В этом случае это не сработает.

Проверить уровень сигнала можно разными способами, самый простой из которых – использование возможностей новых цифровых телевизоров.

В этом случае тест происходит так:

1. Телевизор включается и переводится в режим настройки. Антенна на этом этапе не требуется.
2. В настройках ищется индикатор уровня сигнала. Где конкретно он находится, зависит от интерфейса, предусмотренного производителем.
3. Индикатор должен показать уровень. Если он превышает 15 %, телевещание доступно для приема на самодельную антенну, если ниже – нужно что-то более мощное.

Вам подходит такой вариант антенны?

Да!Ща проверим!

Пошаговая инструкция по изготовлению

Чтобы смастерить комнатную антенну для цифрового ТВ из кабеля, необходимо иметь под рукой следующее:

• кусок коаксиального кабеля длиной 2,5–3 м;
• нож;
• маркер для разметки;
• линейку;
• штекер для подключения готовой антенны к телевизору или приставке;
• 5 минут свободного времени.

Схема надрезания кабеля

Цифровая антенна из кабеля изготавливается так:

1. От конца кабеля делается отступ на 50 мм. На этом участке снимается внешняя изоляция, аккуратно, так, чтобы не повредить оплетку.
2. Оплетка и фольга отгибаются в сторону.
3. Срезается внутренняя изоляция, зачищается центральная жила.
4. Оплетка, фольга и жила туго скручиваются в один жгут, чем плотнее, тем лучше.
5. От конца зачищенной изоляции делается отступ в 220 мм, ставится отметка. Откладывается отрезок в 20 мм и рисуется вторая отметка.
6. На получившемся участке срезается наружное защитное покрытие и убирается экранировка. Внутренняя изоляция и центральная жила должны остаться целыми.
7. От конца защищенного участка отмеряется еще 220 мм, ставится отметка и дополнительно откладывается 10 мм.
8.  На этом участке операция повторяется: убирается внешняя изоляция. Однако здесь оплетка должна остаться нетронутой.
9. Конец, с которого начиналась работа (тот, где жила и оплетка свиты вместе), аккуратно и туго закручивается вокруг 10-мм участка, где обнажена оплетка (лучше использовать пассатижи, но можно и руками).
10. В результате должно получиться аккуратное кольцо из кабеля – это и есть антенна.
11. На свободный конец кабеля надевается RF-штекер (папа).

Антенна для цифрового ТВ, сделанная своими руками из кабеля, в целом готова и ей можно пользоваться.

Однако просто держать в руке кабельное кольцо плоскостью в сторону ретранслятора не очень удобно, поэтому можно изготовить из фанеры или плотного картона держатель – кольцо такого же диаметра на ножке длиной 4–5 см.

Это нужно для того, чтобы избежать деформации получившейся плоской антенны. Она накладывается на кольцо и закрепляется с помощью клея или изоленты, свободный конец кабеля прокладывается вдоль ножки. Сама же она крепится уже к подставке той конструкции, которую вы придумаете.

Кроме того, если при этом залить герметиком или термоклеем место соединения, то в результате будет уже не комнатная, а уличная антенна.

Удалось поймать 20 цифровых каналов?

Да!Нет!

Видеоинструкция

Предыдущая

АнтеннаИнструкция по выбору антенны для цифрового телевидения

Следующая

АнтеннаИнструкция по подключению и настройке комнатной антенны

как сделать самодельную телеантенну в домашних условиях

Настоящие мастера-умельцы отличаются от обычных людей тем, что не бегут при необходимости в магазин, а стараются соорудить нужное устройство самостоятельно. При этом зачастую у них получаются приборы, не уступающие по характеристикам заводским аналогам.

Как оказалось, собранная ТВ антенна своими руками отлично ловит сигнал с ближайшей телевизионной вышки. Более того можно спроектировать и собрать немало эффективных функционирующих устройств для домашнего использования. В этой статье представляем подборку лучших моделей с подробными инструкциями по их изготовлению. А для начала разберем их преимущества перед покупными.

Содержание статьи:

• Чем хороши самодельные антенны?
• Модели для домашнего изготовления
  • Модель #1 — простое устройство из пивных банок
  • Модель #2 — антенна-биквадрат для цифрового вещания
  • Модель #3 — спиральное устройство для ТВ
• Выводы и полезное видео по теме

Чем хороши самодельные антенны?

Даже с появлением компьютерной техники и сети Интернет популярность телевидения не снижается. Большое количество различных передач и каналов удовлетворяет запросы и малышей, и взрослых членов семьи.

Но иногда телеманы сталкиваются с обстоятельствами, при которых требуется быстро и грамотно изготовить антенну своими руками.

Сигнал в домашние телеприемники поступает разными способами: через спутниковую антенну, закрепленную на внешней стороне дома или кровли, телевизионный кабель, специальную приставку

Вот только несколько причин заняться технической «самодеятельностью»:

• жилое здание еще новое, провайдеры не успели его освоить;
• дом находится вдалеке от города и магазинов;
• кабельное телевидение отключили для профработ;
• старое устройство вышло их строя, а на новое нет денег и пр.

А некоторые домашние изобретатели отказываются от покупных устройств ради новых экспериментов. Такое хобби часто выручает и к тому же экономит семейный бюджет.

Стоимость самоделок гораздо меньше, чем цена моделей, представленных в магазинах. А если дома целый склад старых деталей, то новенькая антенна может достаться даром

Скептики могут возразить и сказать, что сделанная своими руками телевизионная антенна не сравнится по качеству с брендовыми приборами.

Однако практика показала, что при благоприятном положении здания и правильно выполненных расчетах сигнал ловится замечательно, а самоделка отлично справляется со своей задачей.

Модели для домашнего изготовления

Следует понимать, что передача цифрового сигнала ограничивается как расстоянием, так и зоной видимости. Считается, что передатчик может обеспечить хороший сигнал на расстоянии 60 км, хотя на практике встречались случаи, когда и 90 км не служили преградой, особенно при использовании .

В идеале телевышка должна быть в свободной зоне видимости, то есть не закрыта от антенны другими зданиями или объемными конструкциями

При таких условиях будет достаточно даже слабого сигнала, чтобы изображение и звук удовлетворяли запросы потребителей.

Однако к антеннам предъявляются следующие требования:

• расположение – по оси поступающей электромагнитной волны;
• все работы выполняются аккуратно, в соответствии с расчетами;
• не нужно забывать об ориентации по поляризации;
• если существуют помехи, совпадающие по частоте, необходима дополнительная защита.

Чтобы прием сигнала был качественным, он должен быть на 1,5 дБ выше фоновых шумов, сопровождающих помехи. Если произойдет повреждение кабеля или искажение фазы, даже сильный сигнал исчезнет.

Модель #1 — простое устройство из пивных банок

Это самая простая модификация домашней антенны, не требующая специальных знаний или расчетов. Конечно, прибор нельзя назвать мощным, но при благоприятных условиях он способен поймать несколько каналов.

Для изготовления потребуются две пивные банки, метровый кусок телевизионного кабеля с разъемом, строительный или канцелярский нож для разделки кабеля, изолента, небольшой деревянный брусок.

Чтобы узнать, как сделать простейшую ТВ антенну в домашних условиях, достаточно воспользоваться приведенной ниже фотоинструкцией. Прибор очень популярен, поэтому руководство подробное и доступное для всех.

Пошаговая инструкция по изготовлению «баночного» устройства:

Галерея изображений

Фото из

Банки не требуют специальной подготовки, используются в таком виде, в котором продаются. Главное, чтобы они были пустыми

Устройства для открывания банок, которые называют ушками или язычками, необходимо зачистить. Для этого можно воспользоваться канцелярским ножом или куском наждачки

Берем 1-1,5 м телевизионного кабеля. Подготавливаем свободный конец для подключения к банкам: освобождаем от изоляции центральную жилу, оплетку разбираем и скручиваем

Конец оплетки вставляем в отверстие язычка, оборачиваем пару раз и закрепляем. Расстояние свободной части между кабелем и креплением – примерно 10-15 мм

Аналогичным образом закрепляем и центральную жилу – вставляем в отверстие ушка второй банки, затем оборачиваем два раза, чтобы прочно зафиксировать.

Оба соединения необходимо изолировать. Для этого берем изоленту и наматываем ее плотным слоем по всей длине открытых частей провода, заезжая на ушки и оболочку кабеля

Чтобы придать банкам нужное положение, используем ошкуренный деревянный брусок. Длина его должна немного превышать сумму длин обеих банок

Для фиксации используем все ту же изоленту. Для прочности конструкции крепление производим в четырех местах – по краям обеих банок

Шаг 1 – основа прибора – две пивные банки

Шаг 2 – зачистка язычков (ушек)

Шаг 3 – разделка телевизионного кабеля

Шаг 4 – подключение оплетки к первой банке

Шаг 5 – подключение центральной жилы ко второй банке

Шаг 6 – обмотка соединений изолентой

Шаг 7 – брусок в качестве основы

Шаг 8 – крепление антенны на бруске

Антенна полностью готова, осталось ее подключить к телевизору.

Для тех, кто это делает впервые, представляем еще одно краткое фоторуководство:

Галерея изображений

Фото из

Штекер, который находится на другом конце телевизионного кабеля антенны, вставляем в разъем телевизора. Панель с разъемами обычно расположена на задней стороне прибора

Для начала самодельную антенну из пивных банок кладем просто на телевизор, если позволяет его конфигурация. В дальнейшем положение можно отрегулировать

Берем пульт дистанционного управления, с помощью кнопок находим меню и переходим в раздел «настройка» для нахождения или выбора каналов

Производим ручную или автоматическую настройку каналов. Результат, хороший или не очень, обязательно появится на экране

Этап 1 – подключение к разъему телевизора

Этап 2 – установка антенны удобном месте

Этап 3 – настройка каналов пультом д/у

Этап 4 – выбор канала с хорошим приемом сигнала

Это примитивный вариант антенны, надеяться на отличное изображение или большое количество пойманных каналов не стоит.

Но при выгодном расположении дома относительно источника трансляции можно найти от 5 до 8 различных каналов, которые будут отображаться в удовлетворительном состоянии.

Чтобы улучшить качество передачи сигнала, можно попытаться изменить положение антенны или немного увеличить длину провода, чтобы вынести ее на балкон.

Модель #2 — антенна-биквадрат для цифрового вещания

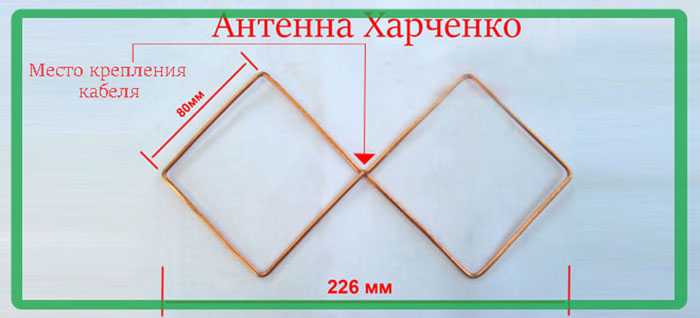

Биквадратную антенну, так любимую мастерами-самоучками, в прошлом веке придумал инженер Харченко, по имени которого она называется до сих пор.

Размеры зигзагообразной рамочной конструкции не берутся «с потолка». Чтобы изображение на экране ТВ было четким, а звук не имел посторонних шумов, нужны точные расчеты

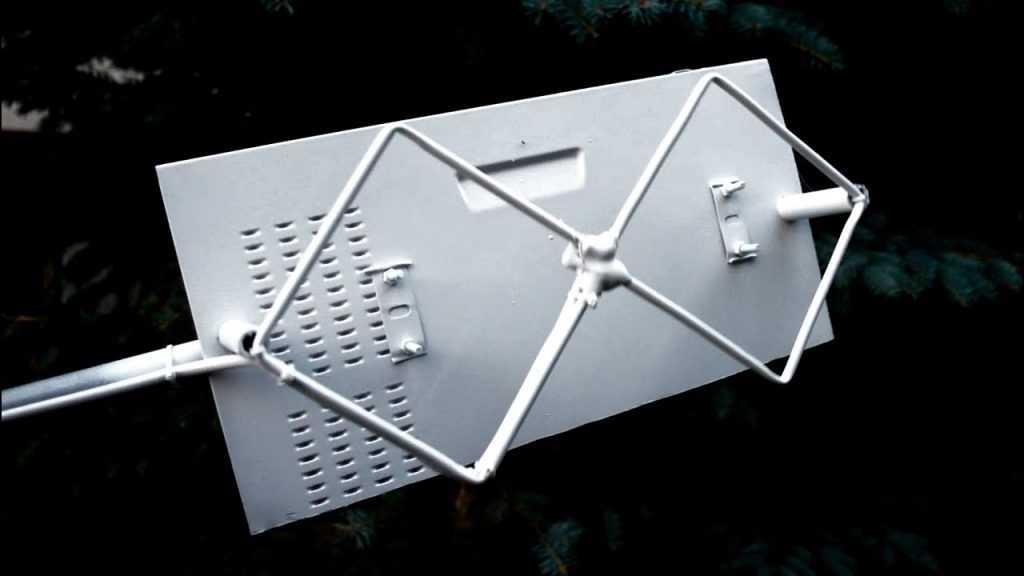

Для повышения направленности двойной квадрат оборудуют решеткой или экраном, однако при хорошей проводимости волн он не требуется. Предлагаем два похожих варианта, которые отличаются материалом и нюансами изготовления.

Вариант #1 — из медной проволоки

Для приема аналогового или цифрового сигнала подойдет простая в изготовлении, небольшая антенна из медной проволоки и коаксиального кабеля. Конструкция устройства проста: биквадрат с центральным корпусом из распределительной коробки. Ее можно устанавливать в квартире или на улице.

Себестоимость антенны мала, так как практически все материалы можно найти дома или купить недорого в магазине, продающем комплектующие для телевизоров и другой техники.

Для работы потребуются: отрезок коаксиального кабеля, 1 м медной проволоки сечением 0,3-0,4 см, телевизионный разъем, флюс, припой, пластиковая распределительная коробка

Сейчас распространено цифровое телевидение, поэтому антенна предназначена именно для него. Выставлять наугад размеры не стоит, лучше произвести расчеты. Для начала нужно узнать диапазон приема цифровых каналов, нужную информацию можно почерпнуть из справочников, размещенных в интернете.

Для «цифры» среднее значение частоты – 690 МГц. Если вы до сих пор пользуетесь аналоговыми каналами, то потребуется 470 МГц (для дециметровых волн).

Дальше нужно рассчитать размеры – и здесь проще всего воспользоваться онлайн-калькулятором, который предназначен для расчетов антенн такого типа. Вставляете в верхнее окошко частоту – автоматически подсчитываются другие параметры.

Для биквадрата с частотой 690 МГц одна сторона квадрата (L1) равна примерно 105 мм, а длина всего прибора (L2) – 295 мм. Это основные размеры, которые нужно знать.

Пошаговая инструкция по изготовлению самодельной телеантенны из медной поволоки:

Галерея изображений

Фото из

Берем маркер и линейку (метр) и катушку медной проволоки, отмеряем кусок длиной 0,9 м. При помощи кусачек или плоскогубцев отрезаем его – это основа будущего «двойного квадрата»

Снова берем маркер, производим измерения и делаем пометки. Делим проволоку на отрезки длиной 10,5 см – это будут стороны двух квадратов

Загибаем проволоку, как на фото, чтобы образовались две одинаковые фигуры квадратной формы. Лишний кусок проволоки отрезаем, но оставляем небольшой припуск в 10-15 мм, чтобы замкнуть контур

Мелкой наждачкой тщательно зачищаем концы проволоки и места подключения. Для прогревания толстого провода из меди потребуется мощный паяльник. Берем припой, флюс и производим пайку в месте соединения концов провода

Снимаем с конца телевизионного кабеля оплетку, скручиваем и отгибаем ее. Освобожденный провод зачищаем, а затем припаиваем: центральный провод к одному квадрату, оплетку – к другому

Чтобы готовое изделие было легче монтировать, из распределительной коробки или подрозетника нужно сделать небольшой корпус. Она слишком глубокая, поэтому примерно половину отрезаем ножовкой

Паяльником или ножовкой с четырех сторон проделываем отверстия под проволоку. Вставляем готовую антенну с кабелем, для фиксации клеем заливаем все места соединения

В городских условиях лучше вынести антенну за пределы квартиры – на крышу, внешнюю стену или на балкон. Пластиковую коробку закрепляем, а провод пропускаем сквозь отверстие в окне

Шаг 1 – отрезок медной проволоки

Шаг 2 – разметка провода на отрезки

Шаг 3 – сгибание проволоки в контур

Шаг 4 – зачистка и пайка провода

Шаг 5 – подключение ТВ кабеля

Шаг 6 – пластиковый корпус для антенны

Шаг 7 – соединение проволоки и корпуса

Шаг 8 – установка антенны на крыше

После установки антенны необходимо на второй конец кабеля надеть штекер, если его там нет, и затем воткнуть его в соответствующий разъем телевизора.

Чтобы проверить качество сигнала, включаем автопоиск. Скорее всего, качество приема окажется хорошим.

Вариант #2 — из алюминиевой проволоки

Вторая модель напоминает первую конструкцией и способом изготовления, однако имеет и отличительные черты.

На самом деле антенна более простая и недорогая, так как вместо медного провода используется алюминиевый. Пайка не предусмотрена, что облегчает процесс сборки

Для сборки конструкции и подключения потребуется совсем немного времени.

Если все материалы приготовлены, а инструменты под рукой, то достаточно одного свободного вечера.

Галерея изображений

Фото из

Из многожильного кабеля нужно достать один провод. Подходящая толщина жилы – 2-4 мм, длина – 1,15 м, но лучше взять с небольшим запасом

С помощью кабеля выполняется соединение между антенной и приемником – телевизором. Длина отрезка зависит от расстояния между балконом (форточкой) и электроприбором

Штекер можно приобрети там же, где и кабель – в магазине электро- и радиодеталей. Пластиковая модель – самая недорогая и простая в монтаже

Все без исключения инструменты, скорее всего, есть в доме. Это острый строительный нож, линейка, несмываемый маркер (лучше светлый), кусачки. Из расходки потребуются стяжки или изолента

Берем линейку, маркер и выставляем метки со следующими интервалами: первая – через 2 см, затем через 13, 14, 14, 13, 13, 14, 14, 13, 2 см. Длинные отрезки – стороны квадратов

По маркерным отметкам сгибаем провод таким образом, чтобы получились два квадрата. 2-сантиметровые концы проволоки загибаем для дальнейшего соединения и подключения

Разделываем конец коаксиального кабеля, как в первой инструкции, и закрепляем его на обоих квадратах: скрученную оплетку на одном, центральную жилу на другом

К другому концу кабеля присоединяем штекер. Для этого разбираем его корпус, вставляем токоведущую жилу в специальный контакт, собираем обратно

Кусок алюминиевого многожильного кабеля

Моток коаксиального антенного кабеля

Телевизионный штекер для подключения

Набор инструментов для работы

Разметка провода для сгибания

Сгибание провода в биквадрат

Присоединение телевизионного кабеля к биквадрату

Монтаж штекера для подключения к телевизору

Готовую антенну, чтобы она лучше ловила сигнал, необходимо вынести на балкон или выставить в форточку.

Если ближайшая телевышка находится сбоку, то для улучшения направления можно биквадрат закрепить на палке и выставить вперед. На качество приемки волн не так негативно влияет расстояние, как наличие всевозможных препятствий – например, жилых многоэтажек.

Модель #3 — спиральное устройство для ТВ

Это дачный вариант без усилителя, собранный из подручного материала: остатка силового кабеля и старой лопаты для уборки снега. Кабель идет на изготовление спирали, а из фрагмента лопаты получился хороший отражающий экран.

Конструкция антенны проста, с ее изготовлением справится и любитель. При сборке пайки не производилось, все соединения выполнены или скруткой, или винтовыми креплениями

Дециметровая антенна ловит цифровое вещание, если устраивает дальность приема. Чтобы высчитать шаг между витками, необходимо уточнить частоту передачи «цифры» в регионе, а полученное значение перевести в метры.

Расчеты для этой модели:

• частота – 522 МГц
• длина волны (λ) – 0,57 м
• ⌀ каждого витка – 0,177 м
• шаг между двумя соседними витками – 0,137 м
• расстояние от кабеля до экрана – 0,074 м
• ширина отражающего экрана – 0,35 м

Перед началом работы все измерения рекомендуется занести на схему, которая будет служить руководством.

За образец можно взять типовую схему цилиндрической спиральной антенны, на которой нужно обозначить основные элементы устройства, количество витков и результаты расчетов

Для работы потребуется плоская часть снегоуборочной лопаты, которая выполнена из нержавейки. Если в хозяйстве нет похожих предметов, то просто стальной лист. Вырезать из него круг необязательно, заготовка может иметь форму квадрата или прямоугольника.

Для спирали нужен обычный электропровод диаметром 0,2 см, вернее, одна из его медных жил в полимерной изоляции. На практике лучше использовать провод, сечение которого в 5 раз больше – так диапазон приема получится шире. Нужен и второй кабель с разъемом – коаксиальный, с сопротивлением 75 Ом.

Порядок действий:

1. Соорудить основу для намотки кабеля из листа фанеры и деревянных реек. В идеале вместо них должен быть диэлектрический цилиндр.
2. Распрямить стальной лист, зафиксировать его перпендикулярно основе с помощью неподвижного винтового крепления.
3. Произвести намотку кабеля с витками согласно расчетам.
4. Присоединить коаксиальный кабель скруткой.

Для тестирования изделие необходимо перенести в верхнюю часть дома и установить в мансарде или на чердаке – там, где антенна будет защищена от дождя. Но это при условии, что кровля покрыта материалом, через который свободно проникают волны – например, мягкой черепицей.

Помимо этой модели для дачи можно соорудить и другие, не менее простые и действенные, варианты антенн из подручных материалов. В другой статье на нашем сайте мы привели подборку лучших дачных моделей с по их изготовлению.

Несколько рекомендаций по использованию и эксплуатации спиральной самоделки:

Галерея изображений

Фото из

Для установки необходимо выбрать стену, плоскость которой обращена к ближайшей транслирующей вышке, и закрепить конструкцию так, чтобы верхушка была направлена в сторону волн

Прикрепить кусок фанеры к отражающему экрану можно любым способом, например, готовым пластиковым уголком, прикрученным на 4 винтах. Детали можно выполнить и из дерева

Из двух прищепок и медной треугольной пластинки можно сделать переходник между двумя кабелями — с 180 Ом на 75 Ом. Регулировка производится поворачиванием пластинки, которая нужна, чтобы снизить уровень шума

Сигнал будет лучше, если разместить конструкцию под самой кровлей. Она устанавливается параллельно полу, верхушкой в сторону ближайшего источника трансляции

Чтобы витки были ровными и равномерно размещались по всей длине каркаса, для намотки можно использовать обычную 3-литровую банку. Когда кабель растянется в стороны, он примет необходимую форму

Вместо силового кабеля можно взять металлопластиковую водопроводную трубу диаметром 0,16 м. Она обеспечивает улучшение уровня сигнала примерно на 10 %. Для установки вместо каркаса можно использовать один брусок

КСВ – аббревиатура коэффициента стоячей волны. КСВ-метр можно соорудить своими руками, соединив его с самодельным же генератором. У антенны из силового кабеля коэффициент оказался равен 1,5

На чердаке антенну устанавливать целесообразно, если кровля покрыта пергамином, листами фанеры, а сверху – Ондулином, мягкой черепицей, обычным шифером или керамической черепицей

Антенна установлена на стене мансарды

Крепление для фанеры к стальному листу

Трансформатор – согласующее антенное устройство

Монтаж антенны под коньком крыши

Стеклянная трехлитровая банка для намотки

Вариант антенны из металлопластика

КСВ-метр для измерения волн

Крыша покрыта мягкой черепицей

Спиральная антенна показала хорошие результаты на расстоянии 90 км от ближайшего транслятора дециметровых волн – два канала телевизора работали в удовлетворительном качестве.

Усилитель использовать необязательно. Его применяют, если длина снижающего коаксиального кабеля превышает 3 м или к такой антенне подключают еще 1-2 телевизора.

Если все рассмотренные модели самоделок вам кажутся сложными или вы не хотите заморачиваться и тратить свое время на их сборку, всегда можно купить готовую антенну в магазине, например, спутниковую. В таком случае вам пригодится тарелки и самостоятельной .

Выводы и полезное видео по теме

Экспресс-антенна из телевизионного кабеля:

Биквадрат Харченко с рефлектором:

Расчеты и изготовление антенны на решетке:

Здесь представлено только четыре руководства, как можно быстро сделать домашнюю антенну для телевизора, на самом деле их гораздо больше. Существуют и более серьезные варианты, с точными расчетами по формулам и с использованием дополнительных усилителей. Вы же можете выбрать для начала самое простое устройство и проверить, действительно ли оно способно работать.

Пользуетесь самодельной антенной для ТВ? Какую модель вы предпочли и сколько времени у вас ушло на ее сооружение? Расскажите, пожалуйста, в блоке комментариев о своем опыте изготовления прибора, покажите фотографии готового изделия, прикрепив их ниже. При желании  поделитесь с новичками полезными рекомендациями по сборке — ваш успешный опыт вдохновит на творчество других домашних мастеров.

Как сделать телевизионную антенну?

Вам надоело пропускать любимые передачи или смотреть одно и то же снова и снова? Мы составили список из 10 простых идей по созданию телевизионной антенны своими руками, которые сделают ваше время и дни потокового вещания намного приятнее.

Вы, наверное, слышали о возможности создания собственной антенны с поддержкой HDTV для сбора и потоковой передачи цифровых наземных передач.

Это не только звучит как замечательная концепция, но и помогает сэкономить деньги.

Эти недорогие, простые и быстрые в сборке идеи ТВ-антенн своими руками могут значительно увеличить время и качество потоковой передачи вашего канала.

Вы можете выбрать внутреннюю ТВ-антенну или наружную ТВ-антенну, воспользовавшись нашими простыми идеями по созданию HDTV-антенны своими руками.

В то время как наружные антенны известны тем, что улавливают более сильный сигнал, внутренние антенны имеют свои преимущества.

Вам не нужно лезть на крышу, например, чтобы контролировать ориентацию антенны.

Итак, подведем итоги.

Комнатные антенны более удобны в использовании.

В любом случае, выберите для себя множество вариантов антенн HDTV, сделанных своими руками, и вознаградите себя потоковой передачей HD-каналов, чтобы никогда не пропустить свои любимые программы.

№1. Мощная антенна HDTV, сделанная дома

Вам надоело платить непомерно большие счета за кабельное телевидение и ждать, пока ваш кабельный провайдер решит ваши проблемы? Вы сэкономите время и деньги, сделав своими руками современную антенну HDTV из картона и алюминиевой фольги.

Требуется несколько футов картона, режущие материалы, алюминиевая фольга, дрель, винты и шайбы. instructables

Связанные: Как использовать антенну RV TV?

№2. Телевизионная антенна из труб из ПВХ (сделай сам)

Кто знал, что трубы из ПВХ могут быть такими полезными? Его можно даже использовать как телевизионную антенну своими руками! 11-й канал ОВЧ и 16-й канал УВЧ покрываются этой телевизионной антенной из ПВХ-трубы.

Этот сдвоенный диполь превзойдет по своим характеристикам любой другой кабель, с которым вы когда-либо сталкивались. международный кромвель

№3. Сделай сам ТВ-антенну

Сделайте эту простую ТВ-антенну своими руками, используя медные трубки, трубы из ПВХ и немного основного строительного оборудования.

Самое приятное, что он легко собирается и полностью совместим с цифровым телевидением. инструкции

№4. Улучшите уровень сигнала с помощью самодельной телевизионной антенны за 20 долларов

Если вам надоел низкий уровень сигнала вашей нынешней телевизионной системы.

Эта телевизионная антенна, сделанная своими руками за 20 долларов, обеспечивает наиболее стабильный уровень сигнала.

Итак, все, что вам нужно, это пенопласт и медная лента, чтобы построить это. macgyverisms

Предложение: Как сделать усилитель телевизионной антенны на колесах?

№5. Сделайте свою собственную антенну HDTV за 3 доллара США

Вот концепция, позволяющая сделать потоковую передачу вашего канала и время просмотра телепередач более приятными за счет добавления более высокого коэффициента HD! Ознакомьтесь с инструкциями по сборке этой антенны HDTV в магазине за 3 доллара.

Несомненно будет иметь огромный успех в домашних условиях! сквоукфокс

#6. Телевизионная антенна «Сделай сам»

Эти самодельные ТВ-антенны в настоящее время завоевывают рынок и обладают рядом преимуществ, в том числе возможностью сэкономить деньги и бесплатно получить лучшие результаты.

Одна из самых приятных особенностей комнатной антенны заключается в том, что вам не нужно взбираться на крышу, чтобы отрегулировать ориентацию! Попробуйте эту простую комнатную антенну, которая улучшит качество и количество ваших каналов! инструкции

#7.

Как построить антенну цифрового телевидения

Как сделать телевизионную антенну, не заплатив ни копейки? Для этой невероятно потрясающей цифровой телевизионной антенны, сделанной своими руками, вам понадобятся сосновая доска, медная проволока, шурупы с головкой, согласующие трансформаторы, изолента и многофункциональные инструменты.

Leatherman предоставляет подробную пошаговую инструкцию, которая проведет вас через всю процедуру. Кожевник

#8. Сделайте свою собственную антенну HDTV за 5 долларов

Что может быть лучше, чем получать БЕСПЛАТНЫЕ HD-каналы для потоковой передачи? Есть способ сделать сеанс потоковой передачи ТВ более приятным.

Более того, дизайн не кажется ужасным.

Не портит внешний вид вашего дома.

Эта инструкция по сборке ТВ-антенны своими руками содержит пошаговое видео, которое поможет вам в этом процессе. awesomejelly

#9. Как сделать антенну для телевидения высокой четкости (HDTV)

Эта антенна для телевидения высокой четкости не только недорога в производстве, но ее мощность сигнала также гарантированно составляет от 88 до 99 процентов.

Если вы ищете все эти функции в антенне HDTV, то эта антенна — лучший выбор.

Получить список поставок. uhfhdtvantenna

Рекомендовано: Руководство покупателя телевизионной антенны Winegard RV

#10. Телевизионная антенна высокого и стандартного разрешения

Вам понадобится папка, алюминиевая фольга, тонкий картон, коаксиальный кабель с разъемом F, резак или нож, степлер и прозрачная упаковочная лента, чтобы сделать эту телевизионную антенну своими руками.

Установите и запустите эту антенну для цифрового телевидения своими руками, чтобы смотреть эфирные каналы в формате HD! арульджон

Стоимость кабеля непомерно высока, и это бьет по кошельку! Возможно, вы проигрываете на бесплатном телевидении.

Используйте ненужную проволоку и древесину, чтобы сделать антенну своими руками!

Заключение:

Итак, что вы думаете? Ни одна из этих самодельных телевизионных антенн не казалась более сложной в изготовлении или понимании.

Но это только добавляет к списку причин, чтобы перестать платить за подписку на кабельное телевидение, верно? Зачем тратить больше денег, если можно сделать это самому? Несколько медных проводов, панелей, алюминиевых листов или другого простого оборудования могут творить чудеса.

Итак, друзья, приятного просмотра!

Как сделать телевизионную антенну Видео предложения с Youtube

Самодельная антенна HDTV своими руками (смотрите бесплатное ТВ) – Hacktuber Как сделать простую и БЕСПЛАТНУЮ ТВ антенну – Отчет об обрезке шнура — Полная, подробная инструкция! – doityourselfstan Самодельная HDTV-антенна (смотрите бесплатное телевидение) – Hacktuber

10 простых самодельных телевизионных антенн Планы экономии денег

Вы устали пропускать любимые передачи или смотреть одно и то же снова и снова? Мы собрали эти 10 простых чертежей ТВ-антенн своими руками , которые сделают ваше время и дни потоковой передачи более увлекательными. Вы, должно быть, слышали о возможности построить собственную самодельную антенну с возможностью HDTV для приема и потоковой передачи некоторых цифровых наземных сигналов. Это не только звучит как хорошая идея, но и позволяет сэкономить деньги. Эти дешевые, простые и быстрые в сборке чертежи ТВ-антенн своими руками могут в значительной степени увеличить время и качество потоковой передачи вашего канала.

С нашими простыми чертежами антенн для HDTV своими руками вы также можете выбрать между внутренней или наружной телевизионной антенной. В то время как наружные антенны, как известно, улавливают более сильный сигнал, с внутренними антеннами также связаны некоторые плюсы. Например, вам не нужно лезть на крышу и управлять направлением антенны. Итак, подытожим. Внутренние антенны более доступны. Во всяком случае, удовлетворите наши различные виды самодельная антенна HDTV планы и побалуйте себя потоковой передачей HD-каналов и никогда не пропускайте свои любимые передачи.

1. Современная самодельная мощная антенна HDTV

Вы устали оплачивать дорогостоящие счета за кабельное телевидение и ждать, пока поставщик услуг кабельного телевидения серьезно отнесется к жалобам? Соберите себе эту современную антенну HDTV DIY из картона и алюминиевой фольги, а также сэкономьте свое время и деньги. Вам понадобится картон толщиной в несколько футов, режущий материал, алюминиевая фольга, дрель, винты и шайбы. инструкции

2. Телевизионная антенна из ПВХ-трубы своими руками

Кто знал, что труба из ПВХ может быть такой универсальной? Можно даже использовать в идее телевизионной антенны своими руками! Эта ТВ-антенна из ПВХ-трубки предназначена для 11-го канала ОВЧ и 16-го канала УВЧ. Этот двойной диполь может превзойти любой другой кабельный канал, который у вас был. cromwell intl

3. Самодельная ТВ-антенна

Используя медные трубки, трубы из ПВХ и минимальные строительные инструменты, сделайте сами DIY ТВ-антенну . И самое приятное в этом то, что конструкция довольно проста и полностью совместима с цифровым телевидением. инструкции

4. Самодельная ТВ-антенна для повышения уровня сигнала за 20 долларов

Если вас не устраивает слабый уровень сигнала вашей текущей телевизионной системы. А вот и самодельная телевизионная антенна стоимостью 20 долларов США , обеспечивающая самый надежный уровень сигнала. Таким образом, вы можете сделать это, просто используя пенопласт и медную ленту. macgyverisms

5. Самодельная HDTV-антенна за 3 доллара

Вот идея, как сделать трансляцию каналов и просмотр телепередач более увлекательными с добавлением HD-фактора! Ознакомьтесь с информацией об установке этого $ 3 Самодельная антенна HDTV из магазина Dollar. Он обязательно станет хитом в доме! squawkfox

6. Комнатная домашняя ТВ-антенна

С этими самодельными ТВ-антеннами, планами , которые сейчас завоевывают рынок, существует много преимуществ, связанных с ними, например, экономия ваших денег и лучшие результаты без каких-либо затрат. Одна из лучших особенностей комнатной антенны — это то, что вы не карабкаетесь по крышам, чтобы установить правильное направление! Посмотрите на эту простую в изготовлении комнатную антенну, которая улучшит качество и количество ваших каналов! инструкции

7. Как сделать цифровую телевизионную антенну

Как сделать телевизионную антенну, не потратив ни единого доллара? Возьмите сосновую доску, медную проволоку, шурупы с головкой, согласующие трансформаторы, изоленту и многофункциональные инструменты для сборки этой очень крутой цифровой телевизионной антенны «Сделай сам» . У Leatherman есть полное пошаговое руководство, которое проведет вас через весь процесс. Leatherman

8. Антенна HDTV DIY за 5 долларов

Назовите что-нибудь лучше, чем БЕСПЛАТНАЯ потоковая передача HD-каналов! Способ сделать просмотр телепередач более увлекательным. К тому же, это выглядит совсем не плохо. Даже не испортит ваш декор. это Самодельный учебник по телевизионной антенне поставляется с подробным видео, которое проведет вас по шагам. awesomejelly

9. Как собрать антенну для HDTV

Эта антенна для HDTV не только очень дешевая в изготовлении, но и мощность ее сигнала, как известно, находится в диапазоне от 88 до 99. Если вы ищете все эти преимущества, ваша антенна HDTV, это настоящее очарование. Получите список расходных материалов uhfhdtvantenna

10. Самодельная телевизионная антенна для каналов HD и SD

нож, степлер и прозрачная упаковочная лента. Получите это самодельная антенна для цифрового телевидения настроена и работает, чтобы наслаждаться потоковой передачей эфирных каналов в формате HD! aruljohn

Счета за кабельное телевидение очень высоки и бьют по бюджету! Возможно, вы упускаете бесплатных ТВ .
