Указатель напряжения до 1000в — однополюсный и двухполюсный
Перед выполнением электромонтажных работ или ремонте оборудования электростанций необходимо в обязательном порядке осуществить проверку параметров сети, на предмет наличия или отсутствия тока. С этой задачей помогает справиться указатель напряжения до 1000 В, с помощью которого проверяются токоведущие части. Только убедившись в отсутствии напряжения можно выполнять проверки электрических схем, контролировать исправность электроустановок, обнаруживать повреждения и т.д.
Содержание
Общие требования к приборам
Все указатели оборудуются световыми сигналами. Если такой индикатор загорается, значит на проверяемом участке или между участками имеется напряжение. Чаще всего используются указатели напряжения до 1000В, которые могут быть одно- или двухполюсными.
Все типы указателей напряжения являются переносными универсальными приборами. С их помощью проверяются клеммы электроустановок, токоведущие части, а также токоведущие провода на наличие напряжения.
Данное устройство имеется у каждого специалиста, при выезде на объект для проведения электромонтажных работ.
Указатели напряжения должны соответствовать определенным требованиям:
- Указатели напряжения до 1000 В должны быть оборудованы индикаторами, нагрузка на которые не превышает 90 вольт.
- Однополюсные приборы помещаются в общий корпус. Двухполюсные размещаются в двух отдельных корпусах, соединенных электрическим шнуром.
- Каждый индекатор, независимо от конструкции, условно разделяется на несколько поверхностей: изолированная рабочая, определяющая и держатель.
- Некоторые модели имеют рабочую часть, соединенную с индикатором.
- Перед началом работ указатель должен проверяться воздействием напряжения 2 кВ. Время проверки не превышает 1-й минуты.
Нормы электробезопасности предусматривают использование во время работ специального энергокомплекта, состоящего из диэлектрических ботинок и перчаток. Весь перечень технических требований к указателям напряжения подробно описывается в нормативных документах государственного стандарта.
При активном токе используются двухполюсные приборы, а при емкостном – однополюсные. Первые могут применяться при постоянном и переменном токе, а вторые – только при переменном токе. Самым безопасным считается бесконтактный указатель, снимающий информацию через электромагнитное поле. В большинстве случаев предпочтение отдается двухполюсным указателям.
Устройство и работа двухполюсных указателей
Принцип действия этих приборов основан на сравнении потенциалов при его подключении к токоведущим частям проверяемого устройства. В этот момент в резисторах указателя происходит повышение или понижение сопротивления. Незначительный ток, протекающий в клеммах или проводах воздействует на индикатор, после чего начинается подача светового или звукового сигнала.
Отсутствие реакции индикатора означает соответственно и отсутствие напряжения. Если сигнал индикатора плавно затухает, это свидетельствует о наличии в проводах остаточной энергии.
Как правило, двухполюсный указатель состоит из двух корпусов, изготовленных из диэлектрических материалов.
Внутри них располагаются элементы определяющие напряжение и осуществляющие звуковую и световую индикацию. Для соединения корпусов используется гибкий провод, длина которого составляет 1 метр и более.
На вводах в корпус провод оборудуется амортизационными втулками или усиленной изоляцией. В каждом корпусе имеется наконечник-электрод, крепко закрепленный на установленном месте. Его неизолированная часть должна быть не более 7 мм, за исключением указателей, предназначенных для работы с воздушными линиями, у которых этот параметр зависит от технических условий.
Иногда, при наличии переменного тока, в металлических деталях указателя может образоваться емкость по отношению к земле или другим фазам электрооборудования. В этом случае ее вполне достаточно, чтобы индикаторная лампочка начала светиться, когда к фазе прикасается всего один щуп. Данное явление устраняется за счет шунтирующего резистора, сопротивление которого одинаковое с добавочным резистором.

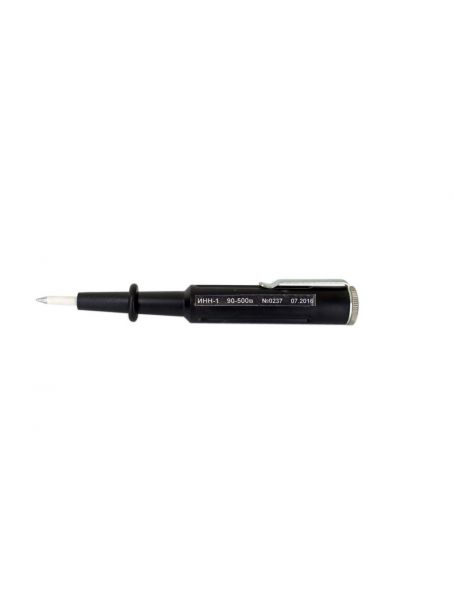

Однополюсные указатели напряжения
Однополюсный указатель размещается в едином корпусе, также изготовленном из диэлектрических материалов.
Внутри него располагаются все конструктивные элементы. Основным электродом является наконечник, закрепленный в передней части прибора, а дополнительным – электрод, размещенный на торце или сбоку корпуса, обеспечивающий контакт с рукой специалиста. Размеры корпусов имеют широкий диапазон, что позволяет выбрать наиболее удобный вариант.
Индикация указателей осуществляется под напряжением не выше 50 вольт. Она может быть ступенчатой и подаваться цифровыми и другими сигналами. Звуковые и световые сигналы подаются в прерывистой или непрерывной форме и должны хорошо распознаваться. Напряжение индикации при импульсных сигналах указателей имеет значение, когда интервал между импульсами составляет не более 1 секунды.
В ходе проверки однополюсный указатель до 1000В соприкасается лишь с одной токоведущей частью. Контакт с землей обеспечивается от боковой кнопки через палец руки, и далее через все тело к цепи указателя. Сила тока в этот момент не должна превышать 0,3 мА.
Данные приборы используются лишь для проверки оборудования с переменным током, так как при постоянном токе лампочка не загорится даже когда в цепи есть напряжение.
С их помощью проверяются схемы вторичной коммутации, определяются фазные провода в различных устройствах.
Правилами электробезопасности запрещено использование контрольной лампы вместо указателя напряжения. Подобная конструкция состоит из лампы накаливания, вкрученной в патрон, соединенный с двумя короткими проводниками. Если такая лампа случайно включается при напряжении более высоком, чем то, на которое она рассчитана, ее колба может взорваться.
Проведение эксплуатационных испытаний
Такие испытания проводятся на предмет технического состояния прибора и его способности выполнять свои функции. Подобные мероприятия предполагают испытание изоляции, определение напряжения индикации, проверку работоспособности прибора в условиях повышенного напряжения.
Одновременно проверяется ток, протекающий через устройство при его максимальном рабочем напряжении. В некоторых случаях может быть проверено напряжение в цепях постоянного тока. Выполняется проверка, насколько правильно индикатор реагирует на полярность.
Испытание указателей напряжения до 1000 В
Описание товара:
Указатели напряжения до 1000В
Низковольтные указатели напряжения предназначены для определения наличия или отсутствия напряжения на токоведущих частях электроустановок.
В электроустановках напряжением до 1000 В применяются указатели двух типов: двухполюсные и однополюсные.
Двухполюсные указатели, работающие при протекании активного тока, предназначены для электроустановок переменного и постоянного тока.
Однополюсные указатели, работающие при протекании емкостного тока, предназначены для электроустановок только переменного тока.
Применение двухполюсных указателей является предпочтительным.
Применение контрольных ламп для проверки отсутствия напряжения не допускается.
Двухполюсные указатели состоят из двух корпусов, выполненных из электроизоляционного материала, содержащих элементы, реагирующие на наличие напряжения на контролируемых токоведущих частях, и элементы световой и (или) звуковой индикации. Корпуса соединены между собой гибким проводом длиной не менее 1 м. В местах вводов в корпуса соединительный провод должен иметь амортизационные втулки или утолщенную изоляцию.
Размеры корпусов не нормируются, определяются удобством пользования.
Каждый корпус двухполюсного указателя должен иметь жестко закрепленный электрод-наконечник, длина неизолированной части которого не должна превышать 7 мм, кроме указателей для воздушных линий, у которых длина неизолированной части электродов‑наконечников определяется техническими условиями.
Однополюсный указатель имеет один корпус, выполненный из электроизоляционного материала, в котором размещены все элементы указателя. Кроме электрода-наконечника, соответствующего требованиям п. 2.4.25, на торцевой или боковой части корпуса должен быть электрод для контакта с рукой оператора.
Размеры корпуса не нормируются, определяются удобством пользования.
Напряжение индикации указателей должно составлять не более 50 В.
Индикация наличия напряжения может быть ступенчатой, подаваться в виде цифрового сигнала и т. п. Световой и звуковой сигналы могут быть непрерывными или прерывистыми и должны быть надежно распознаваемыми. Для указателей с импульсным сигналом напряжением индикации является напряжение, при котором интервал между импульсами не превышает 1,0 с.
Электрические испытания указателей напряжения до 1000 В состоят из испытания изоляции, определения напряжения индикации, проверки работы указателя при повышенном испытательном напряжении, проверки тока, протекающего через указатель при наибольшем рабочем напряжении указателя.
При необходимости проверяется также напряжение индикации в цепях постоянного тока, а также правильность индикации полярности. Напряжение плавно увеличивается от нуля, при этом фиксируются значения напряжения индикации и тока, протекающего через указатель при наибольшем рабочем напряжении указателя, после чего указатель в течение 1 мин.
При испытаниях указателей (кроме испытания изоляции) напряжение от испытательной установки прикладывается между электродами-наконечниками (у двухполюсных указателей) или между электродом-наконечником и электродом на торцевой или боковой части корпуса (у однополюсных указателей).
При испытаниях изоляции у двухполюсных указателей оба корпуса обертываются фольгой, а соединительный провод опускается в сосуд с водой при температуре (25 ± 15) °C так, чтобы вода закрывала провод, не доходя до рукояток корпусов на 8–12 мм. Один провод от испытательной установки присоединяют к электродам-наконечникам, второй, заземленный, – к фольге и опускают его в воду.
У однополюсных указателей корпус обертывают фольгой по всей длине до ограничительного упора. Между фольгой и контактом на торцевой (боковой) части корпуса оставляют разрыв не менее 10 мм. Один провод от испытательной установки присоединяют к электроду-наконечнику, другой – к фольге.
НЕ ЗАБЫВАЙТЕ!!!! Перед началом работы с указателем необходимо проверить его исправность путем кратковременного прикосновения к токоведущим частям, заведомо находящимся под напряжением.
Нормы и периодичность электрических испытаний указателей напряжения до 1000 В:
Наименование средства защиты | Напряжение электроустановок, кВ | Испытательное напряжение, кВ | Продолжи- тельность испытания, мин. | Ток, протекающий через изделие, мА, не более | Периодичность испытаний |
Указатели напряжения до 1000 В: — изоляция корпусов
— Проверка повышенным напряжением: -однополюсные -двухполюсные
— Проверка тока через указатель: -однополюсные -двухполюсные
— Напряжение индикации
|
До 0,5 Выше 0,5 до 1
До 1 До 1
До 1 До 1
До 1 |
1 2
1,1 Uраб. 1,1 Uраб.наиб
Uраб.наиб Uраб.наиб
Не выше 0,05 |
1 1
1 1
— —
— |
— —
— —
0,6 10
— |
1 раз в 12 мес. |
наиб
Индикатор напряжения Wiha Индикатор напряжения, бесконтактный, однополюсный 12 — Урожай EShop
Wiha Тестер напряжения Детектор напряжения, бесконтактный, однополюсный, 12–1000 В перем. тока
По следам напряжения.
Экономия времени
Быстрое измерение напряжения за счет бесконтактного измерения.
Повышает вашу эффективность
Может использоваться во всем мире для всех розеток благодаря адаптированным для международных стандартов размерам
наконечник.
Повышает вашу эффективность
Встроенный яркий светодиодный фонарик.
Повышает вашу гибкость
Тестер напряжения охватывает широкий диапазон напряжений от 12 до 1000 В переменного тока.
описание
Перед началом электроустановки электрики должны убедиться, что рабочая среда обесточена. Тестер напряжения необходим для проверки переменных электрических полей или обнаружения предполагаемых источников ошибок. Первая индикация отсутствия напряжения возможна с помощью бесконтактного индикатора напряжения Wiha благодаря оптическому и акустическому сигналу. После включения постоянно горящий зеленый светодиод указывает на то, что он работает. Во время проверки напряжения светодиоды светятся от синего (слабый) до оранжевого и красного (сильный) в зависимости от силы переменного электрического поля. Для использования необходимы две батарейки ААА, входящие в комплект поставки. Если устройство не используется в течение 4 минут, оно автоматически выключается для экономии энергии.
приложение
Для обнаружения и локализации проводов под напряжением, обрывов и обрывов кабелей, перегоревших предохранителей, неисправных ламп на гирляндах, а также для обнаружения отдельных проводов.
Примечание
Перед и после каждого использования тестер напряжения должен быть проверен на известном источнике напряжения, чтобы гарантировать его работоспособность.
8 различных типов электрических тестеров и их выбор
К
Тимоти Тиле
Тимоти Тиле
Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электропроводках.
Узнайте больше о The Spruce’s Редакционный процесс
Обновлено 13.10.22
Рассмотрено
Ларри Кэмпбелл
Рассмотрено Ларри Кэмпбелл
Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях.
Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.
Узнайте больше о The Spruce’s Наблюдательный совет
Ель / Марго Кавин
Профессиональные электрики используют различные электрические тестеры для проверки напряжения, силы тока, непрерывности, короткого замыкания или обрыва цепи, а также неправильной проводки. Некоторые из этих инструментов могут оказаться полезными и для домашних мастеров. Умение идентифицировать различные типы электрических тестеров и понимание их функций значительно расширит ваши знания, когда дело доходит до работы с проводкой.
Узнайте больше о 5 типах электрических тестеров
Некоторые тестеры представляют собой многофункциональные устройства, которые могут выполнять большинство, если не все, обычные задачи по тестированию электрических систем. Другие представляют собой однофункциональные устройства, которые проверяют только одну конкретную вещь, например, рабочее напряжение.
Ниже мы рассмотрим все тонкости каждого распространенного типа электрических тестеров, чтобы помочь вам выбрать то, что подходит для вашего проекта.
8 лучших диммерных выключателей 2023 года
01 08
Бесконтактный тестер напряжения (тестер индуктивности)
Ель / Кевин Норрис
- Подходит для: Обнаружение и измерение напряжения
Бесконтактные тестеры напряжения (также известные как тестеры индуктивности) позволяют проверять наличие напряжения в проводах или устройствах, не прикасаясь к каким-либо электрическим частям. Они безопасны, просты в использовании и недороги.
Устройство похоже на мини-палочку с небольшим наконечником на конце, который измеряет напряжение в таких вещах, как электропроводка, розетки, автоматические выключатели, шнуры ламп, розетки и выключатели.
Вы можете получить показания, просто воткнув наконечник тестера в розетку или даже коснувшись внешней стороны провода или электрического кабеля.Большинство моделей информируют вас о наличии напряжения с помощью красного индикатора на наконечнике тестера, а также жужжащего звука. Самые простые модели показывают только наличие напряжения. Более сложные (и более дорогие) типы обеспечивают элементарное измерение уровня напряжения, хотя это измерение и близко не такое точное, как у некоторых других электрических тестеров.
Совет
Бесконтактные тестеры напряжения обычно питаются от батареи. И важно убедиться, что аккумулятор полностью заряжен, чтобы знать, что устройство работает правильно. Всегда проверяйте устройство на розетке или выключателе, в котором, как вы знаете, есть питание, чтобы убедиться, что тестер работает.
02 из 08
Неоновый тестер напряжения
Ель / Кевин Норрис
- Подходит для: Определение напряжения, тестирование розеток с заземлением
Неоновые тестеры напряжения или тестеры неоновых цепей сообщают вам только о наличии напряжения; они не говорят вам, сколько напряжения в цепи.
Они имеют небольшой корпус с неоновой подсветкой внутри и два коротких провода с металлическими щупами на каждом конце. Это устройство не использует батарею, что делает его надежным инструментом. Это также недорого.Чтобы использовать тестер напряжения неона, просто прикоснитесь одним щупом тестера к горячему проводу, винтовой клемме или розетке. Прикоснитесь другим щупом к нейтральному или заземляющему контакту. Маленькая неоновая лампочка на наконечнике инструмента загорится при наличии тока.
Тестер также может проверить правильность заземления розетки. Если тестер загорается, когда щупы вставляются в разъемы для подключения к горячему и к нейтральному разъему на розетке, но не загорается при перемещении щупа от нейтрали к разъему для заземления, это означает, что розетка не заземлена должным образом.
Наконечник
Это простой в использовании инструмент, но с ним следует обращаться осторожно. Если вы случайно коснетесь любого из металлических щупов во время теста, а в цепи есть напряжение, вы можете получить удар током.
Осторожно держите щупы инструмента за пластиковый корпус при использовании тестера неоновых цепей.03 из 08
Подключаемый анализатор цепей
Ель / Марго Кавин
- Подходит для: Проверка розеток с заземлением
Подключаемые анализаторы цепей — это недорогие и простые в использовании тестеры, которые могут многое рассказать о функциях цепи, когда вы подключаете их к электрической розетке. Эти устройства предназначены для проверки заземленных розеток с тремя разъемами. Их нельзя использовать на старых двухслотовых розетках.
Подключаемые анализаторы цепей имеют три неоновых индикатора, которые загораются по разным схемам, указывая на конкретные результаты испытаний. Наклейка с диаграммой на тестере поможет вам интерпретировать световые узоры. Различные комбинации световых сигналов означают правильно подключенную розетку, розетку с обратным подключением, обрыв цепи, а также наличие или отсутствие заземления.
Анализаторы цепей не имеют батарей; они просто подключаются к розетке для выполнения теста. Для работы тестера в розетке должно быть питание.
Существуют новые, более сложные подключаемые анализаторы цепей, которые также сообщают вам, что такое напряжение и состояние цепи на ЖК-экране. Этот новый тип требует батарей или подзарядки.
04 из 08
Тестер непрерывности
Амазонка- Подходит для: Проверка целостности цепи
Тестер непрерывности цепи — это недорогое устройство с батарейным питанием, которое имеет щуп на одном конце и шнур с зажимом типа «крокодил» или другим щупом на другом конце. Вы касаетесь каждого конца в двух точках вдоль электрического пути. А если на корпусе тестера горит лампочка, значит, вы замкнули цепь. Некоторые устройства также издают звуки, если есть полная цепь.
В отличие от тестеров напряжения, тестеры непрерывности всегда используются, когда цепь отключена или на проводке или устройствах, которые отключены от цепи.
Они не проверяют наличие напряжения, а скорее проверяют, не повреждена ли электрическая цепь в приборе или устройстве. Например, они отлично подходят для проверки правильности работы чего-то вроде однополюсного переключателя или трехпозиционного переключателя или для проверки того, не перегорел ли предохранитель.Если вы используете тестер непрерывности на устройстве, подключенном к проводке цепи, всегда отключайте питание цепи или устройства. Либо отключите устройство от цепи проводки. Использование тестера непрерывности на проводке, находящейся под напряжением, может быть опасным.
05 из 08
Мультиметр
Ель / Кевин Норрис
- Подходит для: Измерения нескольких электрических величин
Мультиметры — это универсальные электрические тестеры, способные выполнять множество различных функций тестирования. Большинство мультиметров могут обеспечить точные показания сопротивления, переменного и постоянного напряжения, непрерывности, емкости и частоты.
Таким образом, они могут предоставить практически всю информацию, предлагаемую другими типами электрических тестеров.Мультиметры имеют квадратный корпус с цифровой или аналоговой индикацией, циферблат для установки функции тестирования (а также напряжения и различных настроек индикации) и два длинных провода с металлическими щупами на концах. Эти тестеры могут сильно различаться по качеству и точности, и вам часто придется платить больше за качество. Они, как правило, дороже, чем базовые тестеры, но все же не слишком дорогие.
06 из 08
Тестер напряжения соленоида
Амазонка- Подходит для: Измерения нескольких электрических величин
Соленоидные тестеры напряжения, известные под прозвищем «вигги», также являются многофункциональными тестерами напряжения и полярности, и их несколько проще использовать, чем мультиметры. Профессионалы часто предпочитают этот инструмент мультиметру, так как он прочный и не имеет батарей для контроля.
Однако он не так точен, как мультиметр, для численного измерения присутствующего напряжения. Но это, как правило, дешевле, чем мультиметр.Доступны как аналоговые, так и цифровые модели. Тестеры соленоидов имеют два провода, каждый со щупом, выходящим из нижней части тестера. Они сообщают о наличии напряжения щелчком или вибрацией — чем громче щелчок или выраженнее вибрация, тем выше уровень напряжения. Они часто отключают устройства прерывания цепи замыкания на землю (GFCI) или автоматические выключатели GFCI во время тестирования. Это удобный «бонус», поскольку его можно использовать для проверки функционала устройства GFCI. Поместив один щуп в горячий слот розетки, а другой щуп на землю вместо нейтрали, он отключит устройство GFCI.
07 из 08
Цифровые клещи
:ХотенкоВладимир / Getty Images
- Подходит для: Измерения нескольких электрических величин
Цифровые токоизмерительные клещи сочетают в себе функцию мультиметра с датчиком тока и стоят немного дороже мультиметра.
Это специальный инструмент, который понадобится немногим домовладельцам, если только они не занимаются сложными электромонтажными работами.Существуют тонкие различия в функциях мультиметра и токоизмерительных клещей. Наиболее очевидным является то, что этот инструмент оснащен зажимными губками, которые могут захватывать проводники. Это делает инструмент несколько более безопасным и простым в использовании в некоторых приложениях, например, при работе внутри разомкнутой панели автоматического выключателя для проверки отдельных цепей. Инструмент также оснащен проводами, которые позволяют использовать его так же, как стандартный мультиметр.
08 из 08
Измеритель напряжения с трубкой
Ель / Ларри Кэмпбелл
- Подходит для: Обнаружение и измерение напряжения
Измеритель напряжения с палочкой — еще один довольно дорогой специальный тестер, обычно используемый только профессиональными электриками.
Это цифровой тестер напряжения с электростатическими стержнями, которые могут обнаруживать и измерять напряжение, просто удерживая их рядом с проводами или металлическими контактами. Например, размещение ушек зонда рядом с кабелем NM даст представление о величине переносимого напряжения.
Вы можете получить показания, просто воткнув наконечник тестера в розетку или даже коснувшись внешней стороны провода или электрического кабеля.
Они имеют небольшой корпус с неоновой подсветкой внутри и два коротких провода с металлическими щупами на каждом конце. Это устройство не использует батарею, что делает его надежным инструментом. Это также недорого.
Осторожно держите щупы инструмента за пластиковый корпус при использовании тестера неоновых цепей.
Они не проверяют наличие напряжения, а скорее проверяют, не повреждена ли электрическая цепь в приборе или устройстве. Например, они отлично подходят для проверки правильности работы чего-то вроде однополюсного переключателя или трехпозиционного переключателя или для проверки того, не перегорел ли предохранитель.
Таким образом, они могут предоставить практически всю информацию, предлагаемую другими типами электрических тестеров.
Однако он не так точен, как мультиметр, для численного измерения присутствующего напряжения. Но это, как правило, дешевле, чем мультиметр.
Это специальный инструмент, который понадобится немногим домовладельцам, если только они не занимаются сложными электромонтажными работами.
Это цифровой тестер напряжения с электростатическими стержнями, которые могут обнаруживать и измерять напряжение, просто удерживая их рядом с проводами или металлическими контактами. Например, размещение ушек зонда рядом с кабелем NM даст представление о величине переносимого напряжения.Выбор электрического тестера
При определении того, какой тип электрического тестера вам подходит, важно учитывать проекты, которыми вы надеетесь заняться. Например, если вам просто нужно знать, присутствует ли напряжение, чтобы выполнить какую-либо работу своими руками, рассмотрите базовый бесконтактный тестер напряжения или тестер напряжения неона. Если вы планируете выполнять более сложную работу или выполнять различные проекты, вам может понадобиться мультиметр.
Будьте реалистичны в отношении своих навыков и уровня уверенности в работе с электричеством. Если у вас есть только базовые знания, вам может быть безопаснее и лучше не тратить деньги на тестер со всеми прибамбасами — вместо этого рассмотрите возможность найма профессионального электрика.
