Укладка провода в штробу: Как правильно выполняется прокладка кабеля в штробе

Содержание

Свод общих правил закрепления электропроводов в штробах.

Штробы специально проделываются в стенах в виде канавок для дальнейшей укладки в них электрических и других инженерных сетей. Перед началом работ кабель закрепляется внутри штробы – это защитит проводку от повреждений, а также позволит сохранить целостность стены и эстетику интерьера. Для штробления используется специальный инструмент, а крепление производится при помощи нескольких методов.

Метод крепления электропроводки подбирается с учетом вида прокладки (закрытой или открытой) и типа основания. В частности, согласно ПУЭ, на объектах жилого, общественного и производственного назначения в обязательном порядке монтируется кабель с изоляцией из негорючего материала либо внутри защитного короба, выполненного из цельного металла. Также специалисты предлагают несколько универсальных рекомендаций:

Крепление проводки должно обеспечивать ее надежную фиксацию – кабель нигде не должен провисать.
В местах поворотов расстояние между элементами крепежа допускается до 10 см от точек изгибов.
Винты, саморезы, дюбеля закручиваются до упора. Это обязательное условие, чтобы не повредить изоляцию выступами шляпок.
Расстояние между точками, где установлены крепления, должно быть не более 50 см.
Провода укладываются по горизонтали или по вертикали, оставшийся запас кабеля маскируется.
Нет необходимости в штроблении, если предполагается установка подвесного или натяжного потолков.
При монтаже используется стандартный набор инструментов в виде дрели, молотка, перфоратора, шуруповерта. Оставшийся запас кабеля сворачивается в кольцо.

Материалы для закрепления кабеля в штробе

К первостепенным задачам относятся не только подготовительные работы, но и выбор наиболее надежного метода крепления электропроводов внутри штробы. Для этого допускаются к использованию разные материалы и крепежные элементы:

Алебастр

Этот материал используется для закрепления проводки в бороздках. Смесь отлично удерживает малое количество проводов, защищенных мягким изоляционным материалом.

Дюбель-хомуты

Такие элементы представляют собой петли с фиксирующими элементами, установленными на нижних концах. Изделия рассчитаны под проводку с диаметром 5-19мм. Перед применением каждого дюбель-хомута есть необходимость в проделывании канавок при помощи перфоратора, подставке крепежа и фиксации самой проводки.

Дюбель-стяжки

Изделия напоминают внешне дюбель-гвозди, совмещенные с кабельными стяжками. В их оснащение входят замки, как разъемные, так и неразъемные, в зависимости от выранного способа монтажа. Чтобы закрепить крепление провода при помощи дюбель-стяжек в заранее просверленные штробы ставится стяжка и фиксируется ее разжимной элемент. В таком положении в нее укладывается провод, после чего она зажимается.

Дюбель-клипсы

Используются при открытом способе укладки на гипсокартонную, деревянную или иную декоративную поверхность. Крепежи являются изогнутыми пластиковыми полосами, которые оснащены на концах упругими ответвлениями, придерживающими фиксатор. Для установки дюбель-клипсы просверливается ниша нужного диаметра, в жгут заводится клипса, а его концы заправляются в отверстие.

Кабельные стяжки под дюбель

Это модификация крепления из негорючего палстификата/нейлона, представленная в виде дюбеля, в оснащение которого входит резьба и площадка-стяжка. Такие стяжки легко крепятся на поверхности из газобетона, дерева, бетона или кирпича, совмещаются с саморезами, обычными дюбель-гвоздиками, винтами и шурупами.

Пластиковые дюбеля под стяжку

Это крепежные элементы из полиамида, имеющие прямоугольную головку-отверстие, обеспечивающие легкую и прочную фиксацию провода. Есть необходимость в забивании элемента, после этого через его головку протягивается провод.

Пластины из алюминия

Как правило, используются специально нарезанные металлические полосы. Для крепления тонкой пластиной обкручиваются сразу несколько проводов. После этого пластина просверливается насквозь и при помощи дюбель-гвоздиков производится ее крепление ко дну штробы. Полосы пробиваются исключительно по центру, при этом кабель укладывается поверх металла. После того, как провод размещен на своем месте, концы короба загибаются.

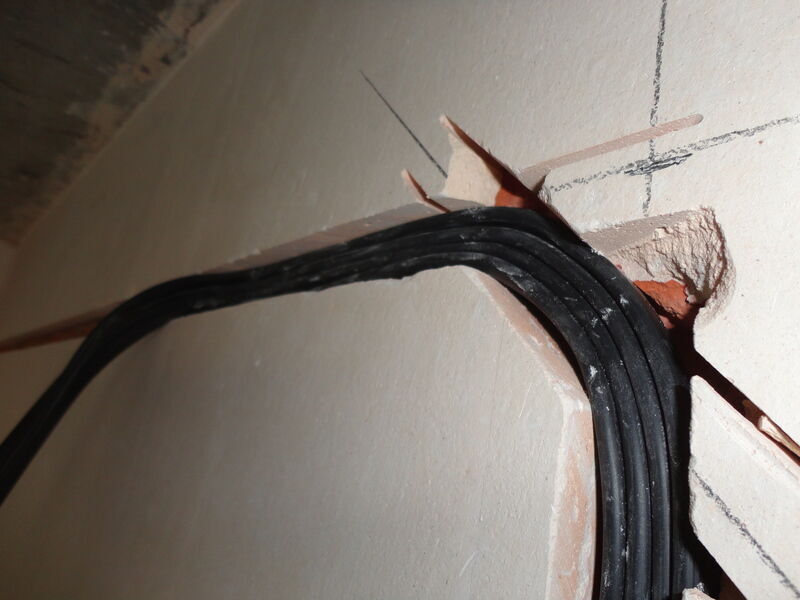

Как укладывается кабель

Поверхность стен/потолка штробится непосредственно перед укладкой проводки. Для работы используется перфоратор, оснащенный специальной насадкой – она выглядит как изогнутая лопатка с желобком. Если нужно сделать надрезать на определенную глубину, для этого используется болгарка, а уже центральная часть выбивается при помощи перфоратора.

Крепление кабеля закрытым методом

В большинстве случаев проводка в штробу укладывается скрытым методом. Стены штробятся, если в комнате или обустраиваемом помещении не была начата финишная отделка.

Для закрепления кабельных изделий можно использовать:

Стяжки – монтажные или дюбельные площадки;
Клипсы с соответствующим размером сечения;

Внутрь профиля на потолке из гипсокартонного листа или к подвесам;
Лотки при монтаже сразу нескольких пучков кабеля.

При проведении ремонтных работ разрешается укладка кабеля внутри стены, потолка или пола.

Крепление кабеля открытым методом

Крепление проводников следует производить таким образом, чтобы был сохранен первоначальный вид и эстетичность отделки. В этих целях электрики используют разные приемы и материалы:

Кабель-каналы – представляют собой специальные лотки из пластика, которые закрепляются вдоль по поверхности стен;
Специальные плинтуса – эти элементы выпускаются в различном дизайне и под разные фактуры, которые отлично вписываются в дизайны современных интерьеров;
Клипсы и скобы – для их крепления используется степлер, их можно покрасить в один цвет с проводкой.

Наилучшим образом способ открытой прокладки электрической проводки подходит для помещений, оформленных в таких стилях, как прованс, ретро или лофт.

После того, как кабель уложен в штробы, из них необходимо убрать мельчайший мусор и пыль. Далее эти каналы обрабатываются специальным грунтовочным составом. После полного просыхания грунтовки штробы заштукатуриваются, и через некоторый промежуток времени – шпаклюются. При условии соблюдения техники безопасности, а также при правильном подборе крепежа исключается повреждение электрической проводки как на этапе проведения отделочных работ, так и в процессе дальнейшей эксплуатации.

Прокладка кабеля в штробе, без гофры: нормы монтажа, ПУЭ

Скрытая проводка считается наиболее подходящей для использования внутри помещений. Она находится внутри стен, поэтому не подвержена влиянию внешней среды. Провода легко переносят высокую влажность и перепады температур. Дополнительное достоинство — совместимость со всеми стилями интерьера. Эстетически привлекательный внешний вид создается благодаря внутренним распределительным коробкам, выключателям и розеткам. Таким образом, коммуникации остаются скрытыми от посторонних глаз. Но перед прокладыванием кабелей нужно провести подготовку. В первую очередь, выполняется штробление стен. В результате на поверхности кирпича или бетона появляются каналы для закладывания кабелей.

Сегодня рассмотрим, как производится прокладка кабеля в штробе. Назовем главные шаги и правила безопасности.

Основные этапы работ

Последовательность проведения работы определяется особенностями электрических проводов. Тонкие кабели можно прокладывать прямо на поверхности стен без создания штробы. Они закрываются толстым слоем штукатурки.
Для толстых кабелей штроба обязательна. Рекомендуется сначала нанести штукатурку, и только потом штробить стены. Поскольку штукатурка имеет небольшую плотность, она обрабатывается намного легче. Практический результат — экономия времени и небольшое количество строительного мусора.

Главным подготовительным этапом считается нанесение разметки. Удобнее всего пользоваться строительным уровнем, грифельным карандашом и линейкой. Разметка начинается с выбора места расположения распределительных коробок, розеток и выключателей. После этого намечается путь проводов.

Важно! При прокладке кабеля в штробе нормы нужно соблюдать обязательно. От этого зависит качество готовой работы.

Непосредственно перед проведением работы нужно подготовить расходные материалы и инструменты. К ним относится перфоратор с необходимыми насадками, угловая шлифовальная машина, штроборез. Как правило, электроинструменты используются в паре. УШМ прорезают контуры намеченного канала. Расстояние между резами должно отвечать диаметру проводов. Глубину реза делают на 1-2 мм больше диаметра провода. После этого в дело вступает перфоратор. С помощью этого инструмента вынимают бетон из борозды. Если УШМ нет, можно обойтись без нее. Правда, точность немного понизится. Поскольку бетонные стены сделаны из цементной смеси со вкраплениями камня — во время ударов гравий будет крошиться неравномерно.

Еще один способ прокладывания борозд подразумевает использование штробореза. Так называется специализированный инструмент, созданный специально для подготовки стен для прокладывания кабелей. Борозды, выполненные этим приспособлением, получаются очень ровными, с равномерными краями. Дополнительное достоинство — небольшое количество строительного мусора. Благодаря использованию штробореза получится избежать запыления помещения. Инструмент обладает 2 параллельными дисками. Расстояние между ними легко регулируется. Мастер может подобрать необходимые параметры на основании толщины и количества электрических проводов.

Прокладка кабеля

После подготовки борозд можно начинать прокладывание проводов. Для скрытой проводки используются гофра. Оболочка защищает содержимое от влияния окружающей среды, будь то повышенная влажность, высокая температура, механические воздействия и т. д. Впрочем, если стены выполнены из огнестойкого материала — допускается прокладка кабеля в штробе без гофры.

Для скрытой проводки подходят провода только определенного типа — алюминиевые, диаметром не менее 16 мм². При этом медные провода могут обладать меньшим сечением.

Перед началом укладки штробы очищаются. Нужно удалить пыль и мелкий строительный мусор пылесосом. Затем проводится замер равномерности борозды в стене. Важно, чтобы отсутствовали выступы. В ином случае безопасность использования скрытой проводки будет находиться под сомнением. Распределительные коробки устанавливаются только после завершения монтажных работ и отделки стен. Сначала закладываются кабеля в борозды. В местах предполагаемого расположения коробок, розеток и выключателей оставляют 10-15 см проводов. Рекомендуется делать небольшой запас. Провода не стоит спутывать между собой — это затруднит дальнейшую работу.

Способы закрепления кабелей

Перфорированные полосы. Распространенный способ, который применялся около полувека назад в квартирах. Для хорошего крепления нужно пользоваться дюбелями.
Проволока. Лучше всего подходит проволока из алюминия, поскольку она обладает большой пластичностью.
Строительный гипс. Этот способ используется довольно редко, т .к. не совсем удобный. Материал быстро твердеет, и мастер рискует допустить ошибку.

Замазывание штроб

После проведения основной части работ борозды нужно замазать. Для этого используется обыкновенный штукатурный раствор. В новых помещениях рекомендуется пользоваться цементной штукатуркой. Это идеальный вариант для новостроек.

Несколько правил безопасности

При прокладке кабеля в штробе ПУЭ соблюдайте в первую очередь:

Правильно рассчитывайте сечение проводов.
Пользуйтесь гофрой.
Не допускайте диагональное расположение проводов.

Выводы

Проложить кабеля внутри стен может почти каждый. Для этого не нужен особый опыт. Самое главное — учитывать появление большого количества пыли и строительного мусора во время работы. Он возникает во время работы перфоратором и угловой шлифовальной машиной. Поэтому лучше пользоваться отдельными устройствами, созданными специально для этого типа работы — штроборезами. Они позволяют добиваться ровных борозд с минимальным количеством пыли. Еще одна важная рекомендация — соблюдение мер индивидуальной защиты. Перед проведением работ необходимо надеть очки, респиратор. Не лишним будет защитный щиток. Соблюдение перечисленных правил безопасности позволит вам качественно завершить запланированные работы, без возникновения опасных ситуаций.
