Схема подключения фотореле для уличного освещения

Для автоматического включения и выключения освещения, электрических приборов, в цепь питания встраивается фотореле. В светлое время фотореле отключается, а в темное — включается.

Характеристика реле

Прибор представляет собой датчик, чувствительный к световым лучам. При действии на него УФ излучения, фотореле проявляет свойства диэлектрика, без освещения является полноценным проводником тока:

  • рабочее номинальное напряжение 230 В;
  • ток номинальной нагрузки 2,2 кА;
  • потребляемая мощность 6,6 Вт;
  • рабочие температуры -25 до 40.

Состав сумеречного выключателя:

  • светочувствительный элемент, который реагирует на любые изменения освещенности;
  • датчик, настроенный на изменение электрического тока;
  • реле для коммутирования тока;
  • усилитель тока.

Совет! При установке в подъездах многоквартирных домов такие датчики лучше размещать напротив входа, чтобы не было искажения в движении светового потока.

Подключение фотореле

Для подключения фотореле воспользуйтесь следующей инструкцией:

  1. Небольшая схема подключения фотореле размещается в корпусе, из него выходят проводники для питания и освещения. Крепление фотореле осуществляется с помощью кронштейна и выбирается место, в котором на прибор попадают прямые солнечные лучи.
  2. Регулировка порога срабатывания осуществляется с помощью специального регулятора, позволяющего получать срабатывание в различных условиях.
  3. Регулятор крепят снаружи, возможна его регулировка. Прибор имеет чувствительность в диапазоне 5–50 Люкс, мощность составляет 1–3 кВт. Максимальный ток в сети 10 А.
  4. Можно установить фотореле так, чтобы датчик располагался вне переключателя, а соединялись обе детали с помощью кабеля. Подобный вариант установки подходит для сложных систем, размещенных в специальных щитах, где отсутствуют солнечные лучи.
  5. Подключение можно выполнить и с помощью таймера, если запрограммировать его на выключение и включение. В результате, через равные промежутки времени срабатывает датчик, это удобно для светлого времени, дает возможность экономить энергию, увеличивает эксплуатационный период прибора. Таймер обладает специальной памятью, рассчитанной на 1 – 12 месяцев. Настройка программы позволяет работу датчика сделать корректной, учитывать продолжительность светового дня.

Важно правильно соединить проводники, выходящие из корпуса самого регулятора с лампой и сетью.

Правильное соединение проводников:

  • коричневый проводник соединяют с фазой от постоянной сети;
  • синий проводник является «нулем», к нему нужно подсоединить проводник от лампочки;
  • красный проводник считается управляющим, он связывает лампу и регулятор.

В некоторых случаях сеть имеет в качестве заземления дополнительный проводник, его задача – не допустить попадания на корпус напряжения. В подобных случаях проводник идет на лампу, исключая регулятор.

Внимание! В зависимости от производителя фотореле, возможны некоторые различия в цветах, поэтому важно иметь представление о принципиальной схеме его подключения.

  • Подключение фазы всегда осуществляется к регулятору;
  • ноль направлен к регулятору и идет на лампочку;
  • фаза идет на лампу из регулятора.

Подобное устройство функционирует в открытом пространстве. Для защиты от воды и попадания мелких предметов, оно обладает защитой IP 44.

Суть работы фотореле

Датчики, установленные в фотореле, выполняют функцию как фототранзистор, фоторезистор, фототиристор, фотодиод. У каждого варианта есть свои особенности в работе:

  • резисторы способны измерять величину собственного сопротивления;
  • транзисторы помогают регулировать в процессе облучения электрический сигнал;
  • симисторы реагируют с положительной либо отрицательной гармоникой, подают на главную схему сигнал;
  • тиристоры способны при УФ облучении взаимодействовать, работать при постоянном токе;
  • диоды после попадания на них солнечных лучей, вырабатывают импульс, пропорциональный интенсивности светового луча.

Специфика подключения фотореле

При подключении фотореле следует знать некоторые особенности:

  • в тех случаях, когда требуется управление сразу несколькими лампами, потребуется дополнительный контроллер. Эта деталь будет от регулятора получать сигнал и влиять на уровень освещения;
  • для автоматического включения и выключения освещения электрических приборов в цепь питания встраивается фотореле. В светлое время фотореле отключается, в темное время включается;



Внимание! До того как приступать к подключению реле, удостоверьтесь в том, что оно в полной мере соответствует всем техническим характеристикам (особое внимание уделите мощности). В противном случае используйте вспомогательные переключатели, так как реле не выдержит, испортится.

  • подбирая фотореле для наружного освещения, уделите внимание способу его подключения. При присутствии дополнительных клемм, предназначенных для крепления проводов, монтаж детали будет несложным. При установке фотореле, в схеме которого не предполагается клемм, придется дополнительно приобрести распределительную коробку. В нее укладываются все провода, гарантируется их защита от попадания влаги;
  • проверьте наличие на корпусе качественной схемы подключения фотореле. Те производители, кто пренебрегает рисунком схемы, не заслуживают доверия.

Плюсы использования фотореле:

  1. Существенная экономия электрической энергии. Днем датчик отключается, не нужно платить за неиспользованную электрическую энергию.
  2. Можно дополнительно ставить датчик движения, экономя энергию и в темное время.

Применение для уличного (наружного) освещения подобного реле, позволяет в полной мере контролировать время свечения ламп. Они функционируют только в то время, когда освещение действительно необходимо. Благодаря параллельному комбинированному соединению, появляется возможность контролировать работу всех ламп. Подобная автоматизация существенно повышает срок эксплуатации ламп, упрощает условия эксплуатации системы.

Нет необходимости искать специального человека, который постоянно будет осуществлять контроль освещения, экономия энергии идет автоматически.

Фотореле для уличного освещения: все что нужно знать

Автор aquatic На чтение 6 мин. Просмотров 5.4k. Обновлено

Организовать правильное управление освещением на улице не так просто. В некоторых ситуациях доступ к выключателям может быть попросту затруднен. В связи с этим приходится искать нестандартные решения. Интересный вариант заключается в установке фотореле для уличного освещения, которое подает электричество к приборам с наступлением темноты.

Устройства оснащены встроенными датчиками ФРЛ-01 и ФРЛ-02

Конструктивные особенности изделий

Более простые приборы для управления освещением изготавливаются в одном корпусе из пластика. Специальные приспособления позволяют фиксировать их на боковых поверхностях зданий или непосредственно на фонарях. Более сложные устройства состоят из измерительно-коммутационного блока и выносного фотоэлемента.

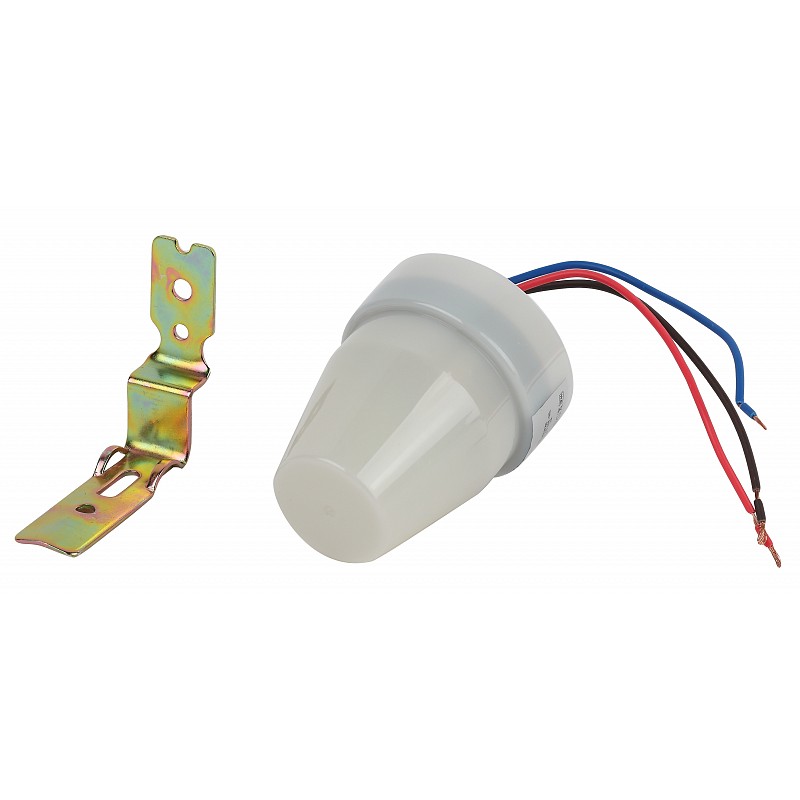

С помощью металлической пластины можно закрепить элемент

Обычно фотореле для уличного освещения включает следующие компоненты:

  • светочувствительный датчик, определяющий уровень освещенности;
  • фотоэлемент, измеряющий изменения показателей силы тока;
  • реле, выступающее в качестве коммутирующего приспособления;
  • усилитель.

Основная плата расположена в прозрачном корпусе

Обратите внимание! Если предполагается подсоединять осветительное оборудование повышенной мощности, то цепь необходимо коммутировать при помощи магнитного пускателя или контактора с соответствующей нагрузкой.

Как работает фотореле для уличного освещения

Принцип функционирования устройство относительно прост. Когда уровень освещенности становится недостаточным, внутри прибора происходит замыкание контактов, благодаря чему включается лампочка одного или нескольких приборов. При увеличенном режиме освещенности контакты размыкаются.

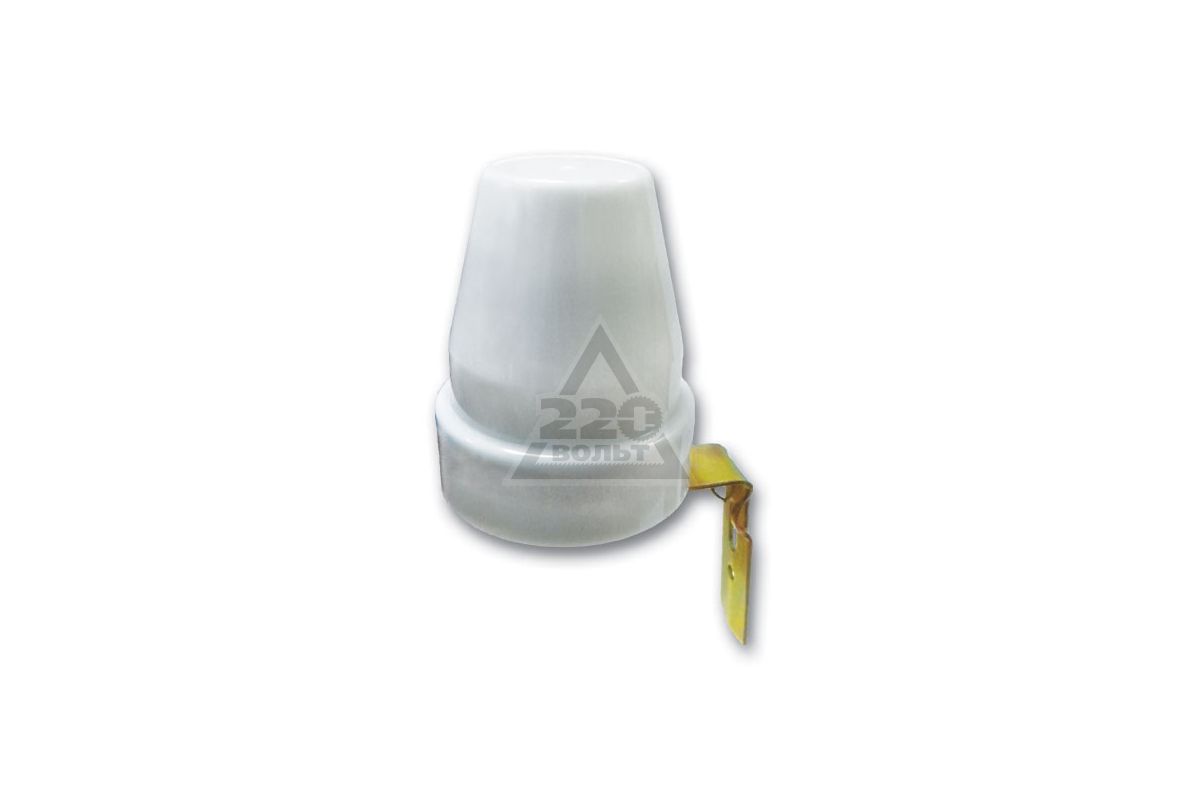

Так выглядит фотодиод – светочувствительный элемент

Для определения уровня освещения используются:

  • фототранзисторы, регулирующие электрический сигнал на выходе при воздействии света;
  • фототиристоры, получающие заряд от светового потока, который поступает на специальную матрицу;
  • фотодиоды, функционирующие по принципу фотовольтаического эффекта;
  • фотосимистор, предназначенный для синхронизации тока и передачи его на электрод.

Прочный корпус позволяет защитить детали от внешней среды

Примечание! Практически все модели имеют специальную защиту от ложных сигналов, заключающуюся в выдержке временного интервала. Однако датчики все равно необходимо располагать вдали от источников искусственного света.

Основные характеристики и дополнительные возможности

Если необходимо автоматизировать процесс управления фонарями возле дома, то лучше приобрести фотореле для уличного освещения. Купить его можно за вполне приемлемую плату, особенно если модель не снабжена дополнительными функциями и имеет невысокую мощность.

Представлена современная модель ФР-04

При выборе нужно учитывать базовые параметры:

  • номинальное напряжение и частоту тока;
  • разницу рабочих температур;
  • потребляемую мощность;
  • нагрузку на сеть.

Из полезных функций в первую очередь следует выделить наличие таймера. В этом случае появляется возможность задавать время включения и отключения прибора. Программируемые модели вполне реально подстраивать не только под недельное расписание, но и месячное и даже годовое.

Щит управления освещением с фотореле

Многие современные устройства оснащаются возможностью настройки уровня освещенности. Они могут самостоятельно включать приборы не только с полным наступлением темноты, но и в пасмурную погоду, а также в самом начале сумерек.

Статья по теме:

Датчики движения для включения света. Это нехитрое приспособление позволяет сэкономить значительные денежные средства. Давайте подробнее узнаем об их видах, принципе работы и стоимости.

Процесс установки и настройки устройства

После изучения информации о приспособлении предлагается рассмотреть схему подключения фотореле уличного освещения и настроить ее основные параметры, которые касаются срабатывания. Самостоятельное подсоединение проводов даст возможность избежать лишних затрат.

Места соединения проводов при монтаже

Подключение к основному источнику питания и монтаж

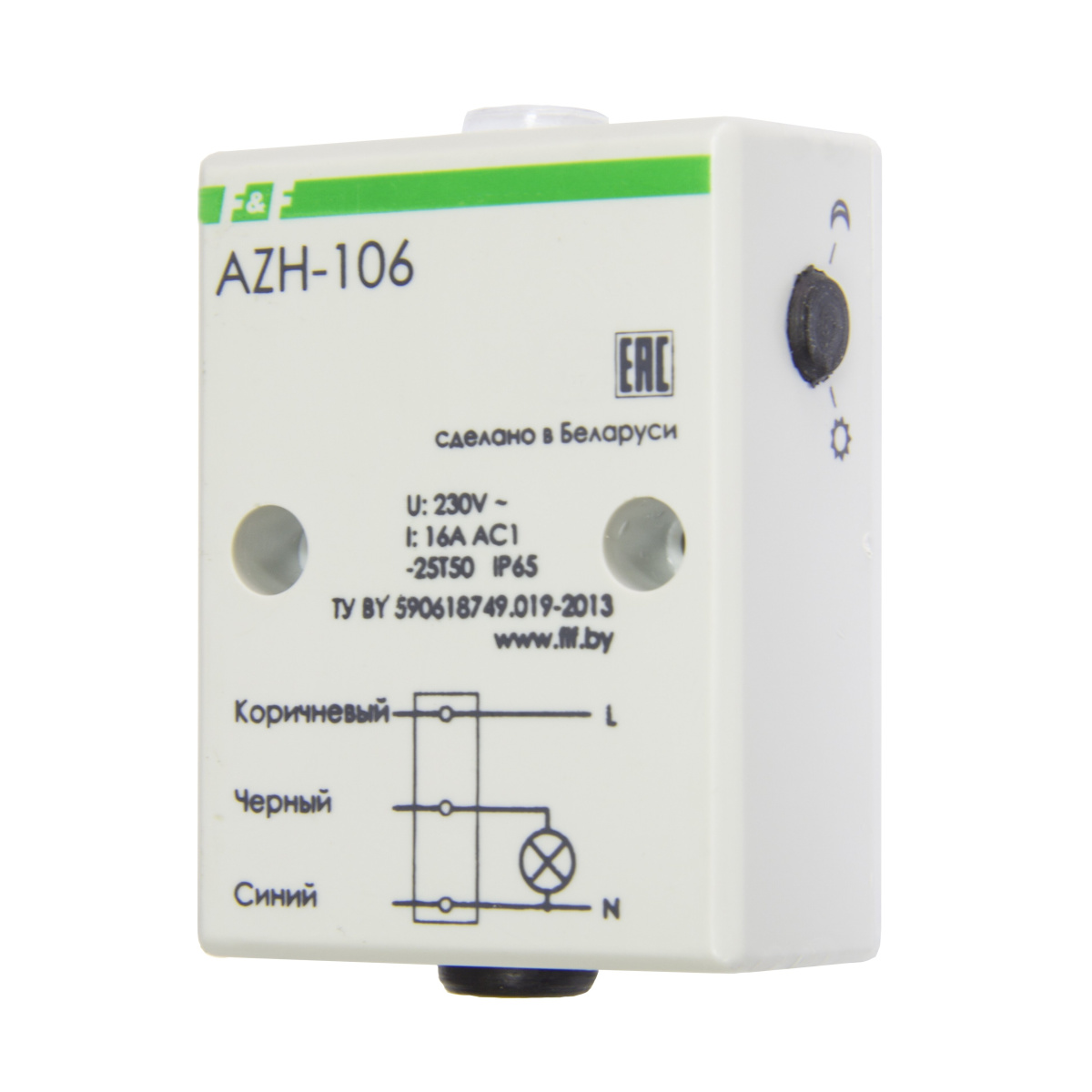

В большинстве случаев схема подключения к питанию отражена непосредственно на корпусе устройства или в прилагающейся документации. Как правило, необходимо подсоединить три проводника. Первый ведет на фазу, второй – на ноль, а третий – на светильник.

При сборке корпуса метки должны быть совмещены

Что касается расположения устройства относительно фонаря, то его следует монтировать выше него. Для крепления к боковой поверхности могут использоваться обычные саморезы и дюбели. Они вставляются в отверстия металлической пластины, которая отходит от корпуса.

Наглядная схема размещения приборов и проводов

При необходимости можно подключить маломощное фотореле на повышенную нагрузку, используя модульный контактор. При срабатывании ток поступает не на устройство, а на катушку вспомогательного элемента.

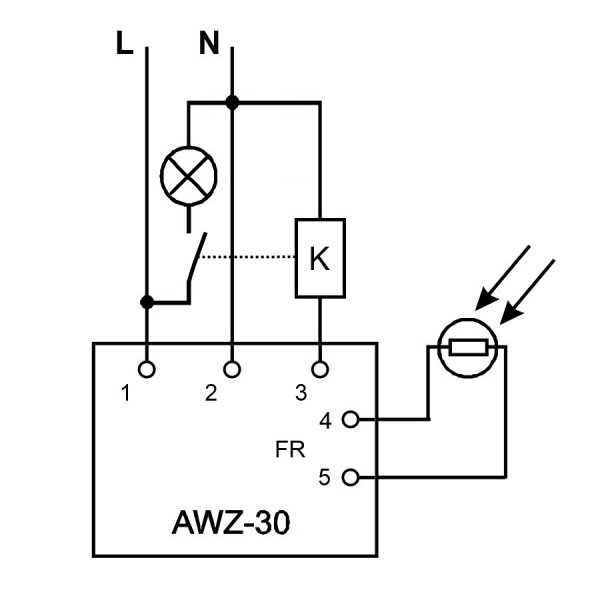

Схема подключения с использованием контактора

Совет! В хозяйстве может быть лишний магнитный пускатель, оставшийся от другой техники. Его допускается применять вместо покупного контактора. Единственный минус заключается в увеличенных габаритах

Настройка усовершенствованных приборов

Обычно регулировка фотореле для уличного освещения производится, если была приобретена современная модель с дополнительными возможностями. Чаще всего снизу устанавливается специальная ручка, которая позволяет задать порог световой чувствительности. Поворот в плюсовую сторону будет включать устройство даже при незначительном затемнении, а поворот на минус – наоборот.

Ручка для регулировки находится снизу

Если изделие оснащено таймером, то его можно настроить на работу в конкретном режиме. Ввод программы позволяет задать время и дни, в которые будет включаться данный прибор.

Схема для самостоятельно изготовления простейшего приспособления

Сделать по схеме фотореле уличного освещения своими руками вполне реально, но для понимания основного принципа предлагается создать устройство с минимальным количеством деталей. Несмотря на это, оно будет эффективно в эксплуатации. Так как эмиттерный повторитель состоит из транзисторов VT1 и VT2, входной сигнал значительно усиливается.

Расположение составных частей самодельного приспособления

Роль транзисторного каскада играет реле малой мощности, которое подходит для напряжения, соответствующего основному питанию. С помощью диода VD1 удается создать барьер от воздействия обратного тока. С повышением напряжения увеличивается чувствительность прибора к потоку света.

Простейшее фотореле, работающее на одном транзисторе

Рассмотрение цен на фотореле для уличного освещения

Для организации серьезного освещения лучше всего приобрести готовые изделия в магазине, тем более что они вполне доступны многим потребителям. В зависимости от мощности и функциональных возможностей цены на них могут несколько колебаться.

Аналоговое фотореле ФР-24 для низкого напряжения

В таблице рассматриваются одни из самых популярных моделей, которые смогут приобрести даже потребители с небольшими доходами.

Запомните! Так как приборы устанавливаются на улице, температурный диапазон должен подбираться с учетом региона, в котором производится монтаж. В противном случае его срок службы может быть непродолжительным.

Подведение итогов

Нет смысла отказываться от упрощения управления уличным освещением. Фотореле стоит недорого, особенно это касается моделей, которые лишены дополнительных опций и являются маломощными. С помощью этого полезного устройства можно не только обеспечить высокий уровень комфорта, но и сэкономить денежные средства. Практически все модели очень компактны, поэтому не слишком выделяются на общем фоне.

Фотореле ФР-602 от IEK для уличного освещения: схема подключения и принцип работы (видео)

Как подключить фотореле к светильнику легко и быстро

Несмотря на кажущееся разнообразие представленных на рынке моделей фотореле, принцип действия у них во многом схож. Главным узлом в них является фоточувствительный элемент, способный изменять свои электропроводящие свойства в зависимости от интенсивности падающего на него светового потока. Чаще всего в качестве фотоэлементов выступают либо фотодиоды, либо фототранзисторы. Фотоэлемент подключается к управляющей плате, основное назначение которой – контроль параметров светочувствительного устройства. Как только уровень освещения изменится и из-за этого поменяются параметры фотоэлемента, управляющая плата подает напряжение на исполнительный механизм. В качестве последнего обычно выступают реле, позволяющие замыкать и размыкать провода цепи электроснабжения уличного освещения.

В каждом фотореле имеются также возможность регулирования порога срабатывания. Осуществляется данная настройка изменением сопротивления переменного резистора, включенного в цепи управляющей платы.

Современные модели также обладают способностью изменять время задержки срабатываний на включение и отключение, реализованной посредством таймеров. В некоторых образцах имеются и датчики движения, позволяющих включать уличное освещение только в тех случаях, когда напротив места установки фотореле наблюдается какое-либо движение.

В паспорте любого фотореле в обязательном порядке приводятся основные его характеристики. Поэтому для безошибочного выбора стоит обращать на каждый пункт, среди которых важнейшее значение имеют следующие. Напряжение питания. Чаще всего это 220 В при 50 Гц. Использовать для уличного освещения варианты с напряжением питания 12 В или 24 В возможно, это не всегда рационально из-за необходимости покупать дополнительно, где-то размещать и соответствующим образом защищать блоки питания. Максимальный коммутируемый ток. Данный параметр приобретает значение лишь в том случае, когда планируется использовать прибор для управления большим количеством светильников. В случае же применения для систем освещения садовых дорожек, подъезда к гаражу или дому, эти цифры большого значения не имеют, т.к. хватает возможностей даже простейших моделей. Порог включения. Отражается в люменах и обычно указывается диапазоном, поскольку почти все фотореле допускают регулировку этого параметра. Задержка включения. Обозначается в секундах. При наличии возможности регулировки, в паспорте указывается допустимый диапазон изменения. Задержка выключения. Здесь все аналогично задержке включение. Отличие может состоять лишь порядке цифр и широте диапазона регулировки. Потребляемая мощность. Данный параметр обозначается двумя цифрами: отдельно для режима ожидания и активной работы. В первом случае потребляемая мощность обычно не превышает 1 Вт, во втором – 2-5 Вт. Степень защиты. Чаще всего указывается либо IP65, либо IP40. Фотореле с IP 65 могут устанавливаться под открытым небом, с IP40 – только в защитном кожухе или в помещении. Иногда степень защиты указывается двумя цифрами: отдельно для клеммника и самого прибора. Кроме того, стоит обратить еще и на такие характеристики, как диапазон рабочих температур, габаритные размеры, а также на способы монтажа и подключения электросети.

Основные типы устройств для включния уличного освещения

Для систем уличного освещения чаще всего используются фотореле следующих типов: С фотоэлементом внутри корпуса. Такие фотореле очень удобны для полной автоматизации уличного освещения. имеют полностью герметичный корпус с прозрачной частью напротив фотоэлемента; С внутренним фотоэлементом и таймером. Присутствие таймера позволяет автоматически отключать освещение не только с наступлением рассвета, но и по прошествии заданного временного интервала. В зависимости от модели таймера существуют фотореле с возможностью программирования на сутки, неделю и так вплоть до года. Это весьма удобно, т.к. можно отдельно задавать алгоритм работы уличного освещения для будних и выходных дней, а также имитировать присутствие жильцов в случае их отъезда; С выносным фотоэлементом. Отличаются надежностью, поскольку вся электроника и исполнительный механизм может монтироваться в помещении, а нечувствительный к воздействию температур фотоэлемент выносится удобном месте на улицу. Выбор между данными разновидностями должен производиться с учетом имеющихся требований, возможностей коммутации и бюджета.

Схема подключения и порядок установки

Существует две простых схемы подключения, зависящих от конструкции устанавливаемых модулей. Под особенностями конструкции здесь понимается наличие у прибора либо трех выводов,либо двух (или кратного двум количества, как это делается у моделей, допускающих подключение нескольких фонарей, ламп или прожекторов непосредственно к корпусу фотореле). Как подключить фотореле с тремя выводами к освещению

В этом случае на корпусе устройства будет иметься три вывода, представленных проводами красного, синего и коричневого цвета. Подключение должно осуществляться следующим образом: коричневый провод подсоединяется к вводу фазы в монтажной коробке; синий – к нулевому проводу все в той же монтажной коробке. К этой же клемме будет подключен и нулевой провод, идущий к лампе; красный – к той клемме в монтажной коробке, с которой будет выводиться фаза на осветительный прибор.

Подключение устройств с двумя выводами

ввод фазы подключается к соответствующей клемме на корпусе фотореле; аналогичным образом подключается нулевой провод; осветительные приборы подключаются к соответствующим выходным клеммам для фазы и нуля. Если на выходе фотореле лишь только одна пара контактных клемм, то и в этом случае существует возможность управлять сразу несколькими лампами. Для этого достаточно подключить их к выходу фотореле параллельным способом. Кроме того, существуют модели фотореле, предназначенные для эксплуатации в сетях с заземлением. Отличаются они лишь наличием дополнительных клемм, куда и подключаются заземляющие провода. Однако при использовании современных осветительных приборов с тремя выводами и при наличии соответствующей электросети, вполне возможно применять и фотореле без ввода заземления. Для этого в монтажной коробке задействуется еще одна клемма, к которой подключается заземление и от которой разводятся зеленые провода для ламп. Чтобы не ошибиться с правильностью произведенного подключения, лучше всего еще до начала всех работ полностью разобраться в схеме подключения, всегда указываемой в техническом паспорте фотореле.

Как монтаж прибора зависит тот его конструкции

герметичные модели закрепляются с помощью монтажного кронштейна, входящего в комплект поставки; фотореле, предназначенные для монтажа в помещении или защитном кожухе, закрепляются винтами посредством отверстий в корпусе устройства. Выносной датчик в этом случае крепится на улице в подходящем месте. При выборе места для установки фотореле или фотоэлемента придерживаются следующих правил: монтируются они на солнечном месте; поблизости не должно находиться ни навесов, ни высоких стен или заборов, которые могут набросить тень на прибор и спровоцировать ложное срабатывание. Последнее правило справедливо и относительно деревьев.

Если установка фотореле производится зимой, то с наступлением теплого времени года распустившаяся листва способна создать мешающее нормальной работе затенение.

Выгода от использования автоматических выключателей данного типа Установка фотореле в качестве управляющего устройства для систем выгодна со всех точек зрения. Во-первых, снимается необходимость самостоятельного контроля за работой освещения. Во-вторых, за счет уменьшения времени работы ламп достигается экономия электроэнергии. В-третьих, система освещения обретет способность выполнять некоторые охранные функции, включая свет даже при отсутствии хозяев дома. Наконец, установка фотореле представляет собой процесс, мало чем отличается от монтажа прочих электроприборов. Поэтому подобное дооснащение можно выполнить собственными руками, не прибегая к помощи высокооплачиваемых специалистов-электриков.

Монтаж и установка освещения, лампы, фотореле и датчики для уличных светильников

Уличное освещение давно стало неотъемлемой частью инфраструктуры любого населённого пункта. Использование искусственного освещения в тёмное время суток регламентируется СНиП 23 – 05 - 95.

В зависимости от вида объекта подсветки, применяются различные способы монтажа уличного освещения и виды осветительного оборудования:

  • для освещения автомобильных дорог используются фонари, оснащённые рефлекторами для концентрации освещённости;
  • освещение пешеходных дорожек, парков, площадок для отдыха осуществляется декоративными светильниками рассеянного света;
  • для подсветки фасадов зданий, памятников, архитектурных сооружений, фонтанов, служат специализированные разноцветные прожекторы.

Основная доля наружного освещения населённых пунктов приходится на улицы и прилегающие к ним тротуары. Установка фонарей уличного освещения обычно производится на бетонных опорах, имеющих высоту около десяти метров, которые устанавливаются вдоль автомобильных дорог.

Питание уличных светильников чаще всего поступает по воздушным линиям электропередачи, подвешиваемых на тех же опорах, что и осветительная арматура. Традиционно линии электропередачи (ЛЭП), при установке уличного освещения выполнялись неизолированным алюминиевым или сталь алюминиевым проводом.

Голый алюминиевый провод представляет собой витой пучок жил из проволоки. В маркировке таких проводов используется буква «А» и цифра, обозначающая сечение провода в мм2 , например, А – 70, А – 95.

При использовании проводов большого сечения и в случае длинных пролётов (расстояний между опорами) ЛЭП, применяется провод, внутри пучка алюминиевых жил которого, располагается стальная проволока, служащаяся для усиления механической прочности провода. Пример обозначения таких проводов: АС – 120.

Неизолированные линии электропередач обладают низкой надёжностью, при сильном ветре нередки случаи перехлёста (кратковременного соприкосновения проводов разных фаз). В настоящее время практически повсеместно, провода таких линий заменены на СИП.

Самонесущий изолированный провод (СИП) внешне напоминает обычный кабель. Разница заключается в том, что СИП, в отличие от кабеля не нуждается в несущих тросах при навесном монтаже, так как сам рассчитан на несение нагрузки натяжения и собственного веса. Наружная изоляция самонесущих проводов изготавливается из полиэтилена особой марки, стойкого к воздействию солнечного излучения и атмосферных осадков.

Линии электропередачи, построенные с использованием СИП, лишены всех недостатков неизолированных линий и обладают в разы более высокой надёжностью по сравнению с ними.

ЛАМПЫ УЛИЧНОГО ОСВЕЩЕНИЯ

В светильниках, используемых в системах уличного освещения, может производиться установка различных видов ламп, основными из которых являются:

  • ртутные лампы ДРЛ;
  • натриевые лампы ДНаТ;
  • светодиодные модули.

ДРЛ.

Относится к лампам дугового типа, содержит пары ртути. Основу прибора составляет кварцевая горелка, представляющая собой герметичную стеклянную колбу, заполненную аргоном и содержащую каплю ртути. В колбе находятся два электрода, расположенные на некотором расстоянии друг от друга.

Горелка расположена внутри наружной стеклянной колбы, заполненной азотом. Внутренняя поверхность наружной колбы покрыта слоем люминофора. Для зажигания лампы требуется специальное высоковольтное пусковое устройство.

Дуговые ртутные лампы инерционны. Зажигание на полную мощность происходит через несколько минут после подачи напряжения на пусковое устройство.

Задержка объясняется тем, что ртуть, находящаяся в горелке, изначально находится в капельном состоянии, а для устойчивого горения ей необходимо испариться. Утилизация ДРЛ осуществляется в определённом порядке, как и ртутьсодержащих люминесцентных ламп.

ДНаТ.

Ещё одна разновидность дуговой лампы, колба горелки которой заполнена амальгамой натрия. Благодаря данному составу свечение имеет тёплый желтоватый оттенок, несколько напоминающий цвет предзакатного солнца. Лампа также работает со специальным пускорегулирующим устройством и дросселем.

Следует заметить, что ДНаТ обладают самой высокой энергоэффективностью среди ламп газоразрядного типа. Это обстоятельство обусловило весьма широкое распространение этих приборов в городских уличных осветительных системах.

Светодиодные светильники.

Развитие технологии производства светодиодных уличных осветительных приборов, а также уникальные свойства источников света этого типа, определили мировой тренд повсеместного их применения.

К основным достоинствам этих источников можно отнести:

  • самая высокая светоотдача по сравнению со всеми используемыми в настоящее время источниками света. Данное качество обеспечивает высокий уровень экономии электроэнергии;
  • долговечность. Светодиоды обладают самым высоким эксплуатационным ресурсом по сравнению с лампами другого типа; возможность реализации различных вариантов цветопередачи;
  • отсутствие инертности. Зажигание происходит мгновенно;
  • экологическая безопасность. Светодиоды не требуют выполнения особых правил утилизации, так как они не содержат опасных компонентов.

ФОТОРЕЛЕ И ДАТЧИКИ ДЛЯ УЛИЧНЫХ СВЕТИЛЬНИКОВ

Управление городским уличным освещением осуществляется специализированными автоматическими системами, в состав которых может входить программное обеспечение, с помощью которого можно задавать алгоритм работы светильников, а также фотореле.

Фотореле представляет собой датчик света для уличного освещения, меняющий своё состояние в зависимости от уровня освещённости.

Существует большое разнообразие фотореле, каждый из вариантов которого предназначен для выполнения определённых функций. В самом простом исполнении фотореле для уличного освещения осуществляет включение исполнительных цепей осветительных приборов при снижении уровня освещённости до некоторого порогового значения и отключает их при достижении освещённостью установленного верхнего предела.

Пороговые значения освещённости устанавливаются регулировкой фотореле, что позволяет варьировать время включения и отключения уличных светильников. Фотореле описанного типа часто применяются в системах уличного освещения городов, а также отдельно расположенных объектов, например электрических подстанций, насосных и т. п.

Некоторые разновидности фотодатчиков уличного освещения обладают расширенным функционалом, например, они могут комплектоваться датчиками движения.

Такие устройства более применимы для управления освещением частных территорий или светильниками у подъездов домов. Уличные светильники с датчиками движения включают свет только при наличии движения в зоне чувствительности датчика.

В светлое время суток фотореле блокирует цепи включения света. В данных типах реле доступными для регулировки являются чувствительность, как самого фотореле, так и датчика движения. Чувствительность датчика должна быть отрегулирована таким образом, чтобы прибор не срабатывал на движение мелких объектов – птиц, животных.

Кроме датчика движения, датчик освещения уличный может иметь встроенный таймер, что даёт возможность устанавливать время включения осветительных приборов, а также устанавливать комбинированную зависимость работы подсветки от факторов времени и освещённости.

То есть, фотореле может быть настроено так, что светильник будет включаться либо только в тёмное время суток, либо только в определённое время, либо в определённые периоды тёмного времени суток.

Наиболее интеллектуальные типы фотореле обладают функцией программирования. Благодаря этому, порядок работы светильников может быть задан в процессе программирования. Исполнение фотореле может быть предназначенным как для внутренней установки, так и для наружной.

Если предусмотрено размещение прибора внутри распределительного шкафа, чувствительный элемент фотореле выполняется выносным и устанавливается в отверстие, выполненное в шкафу. Реле в таком исполнении обычно предназначено для крепления на DIN – рейку. В случае наружного исполнения реле, фотоэлемент встраивается в корпус самого реле.

Применение фотореле в системах управления наружными осветительными устройствами позволяет добиться значительной экономии расходования электроэнергии и облегчить процесс эксплуатации электроустановок.

  *  *  *


© 2014-2021 г.г. Все права защищены.
Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и нормативных документов.

Виды и типы фотореле для управления системами уличного освещения, выбор и установка

Многочисленные инновации в технической сфере прочно вошли в человеческую жизнь, нередко предоставляя такие возможности, о которых прежде можно было только мечтать.

Одной из таких новинок, получивших распространение в последние годы, стало использование фотореле для освещения улиц. Эта прекрасная система автоматизации позволяет значительно экономить финансовые ресурсы и упростить работу уличного освещения.

Принцип работы этого оборудования прост: фотореле снабжено датчиком, который реагирует на интенсивность освещения, а затем через замыкание и размыкание цепи обеспечивает автоматическое включение и выключение системы.

Далее устройство подключается к цепи осветительных приборов, которые непосредственно и обеспечивают уличный свет.

Фотореле получило большую популярность и востребованность благодаря простоте в управлении и большому количеству настраиваемых возможностей. Стандартные настройки обеспечивают включение освещения при наступлении сумеречной темноты и его выключение при первых лучах солнца.

Однако можно настроить оборудование так, чтобы свет включался и в пасмурную погоду либо через определённые промежутки времени и т. д.

РАЗНОВИДНОСТИ ФОТОРЕЛЕ

Имеется несколько типов этого устройства, из которых можно выбрать тот, что наиболее подходит для конкретной системы освещения. В большинстве случаев реле оборудуется:

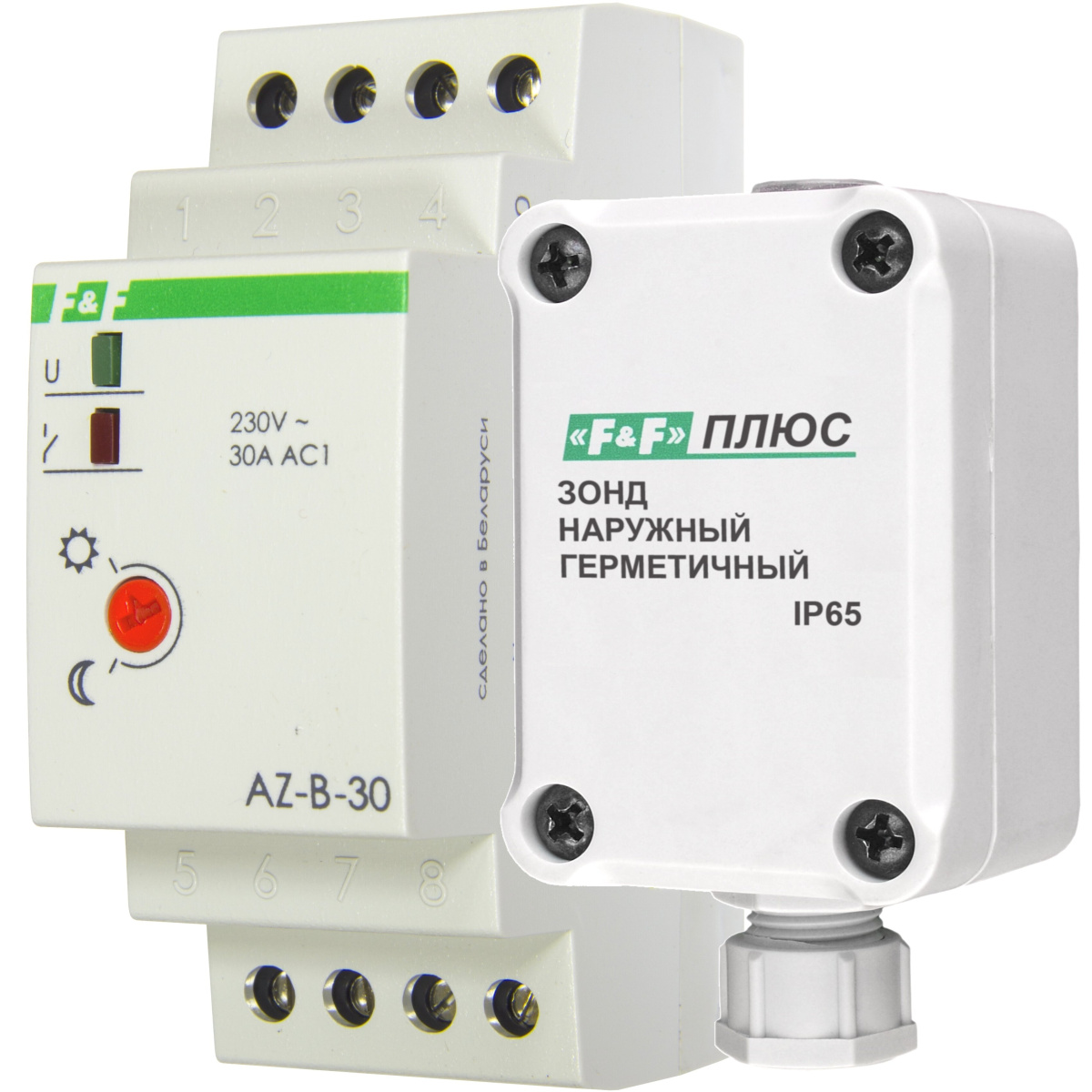

Выносным фотоэлементом.
В данном варианте оборудования реле устанавливается внутри помещения, а датчик монтируется во дворе. Расстояние между ними не должно превышать 150 метров, что необходимо для поддержки связи между элементами системы.

Преимуществами являются быстрая реакция внешних датчиков на первые лучи солнца, и в то же время надёжная защищённость блока управления от внешних повреждающих воздействий.

Встроенным фотоэлементом.
Выполнено в форме цельного устройства, которое крепится на улице. Конечно, очень желательно оснастить его защитой от осадков и прочих внешних воздействий, а также от краж, что может быть достигнуто посредством металлического сеточного каркаса.
Датчиками присутствия и движения.
В основном используется внутри жилищных объектов – его устанавливают в квартирах, подъездах и т. д. Применение подобного устройства способствует рациональному расходу электроэнергии и в то же время обеспечивая комфортность проживания в жилище.
Таймером.
Для этого типа возможна настройка различных режимов использования, например, на будничные и выходные дни. Последние модели таких устройств имеют очень современное программное оснащение, дающее возможность одновременно вводить несколько режимов с многочисленными настройками.
Регулируемым фотоэлементом.
В подобных устройствах доступна смена режима чувствительности, а реакция на освещённость происходит без учёта времени суток. Такие приборы являются оптимальными для уличного освещения в тех районах, где часто имеет место пасмурная погода, а также для местностей с белыми ночами.

УСТАНОВКА ФОТОРЕЛЕ ДЛЯ ОСВЕЩЕНИЯ УЛИЦ

Одним из достоинств фотореле является простота как в устроенности, так и в процессе подключения. Из корпуса прибора выходят два электропровода, первый из которых подсоединяется к осветительному прибору, а второй – к линии электропитания.

Более конкретная схема подключения обычно указывается в инструкции по эксплуатации. Нередко подсоединение электропроводки осуществляется через распределительную коробку.

Наряду с этим, есть некоторые общие рекомендации, которых следует придерживаться при подключении фотореле:

  • установка датчика освещённости должна производиться на большей высоте, чем осветительного прибора;
  • при расположении устройства следует учитывать специфику дворовой территории, расположение строений, деревьев и прочие факторы;
  • если одно фотореле используется на несколько осветительных приборов, тогда рекомендуется их параллельное соединение;
  • установку фотореле с датчиками движения рекомендуется производить на высоте как минимум в 3 метра.

Не все модели рассчитаны для напряжения сети в 220 вольт. Часть зарубежных моделей предназначена для работы при напряжении в 127 вольт, а потому с техническими характеристиками оборудования следует тщательно ознакомиться до его приобретения.

© 2012-2020 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов


Выбираем фотореле для уличного освещения

Различные модификации фотореле

Современные технологии все прочнее входят в нашу жизнь, и фотоэлементы для освещения являются одним из ярких примером этого прогресса. Ведь это нехитрое устройство позволяет не только значительно сэкономить, но и значительно упростить вашу жизнь.

При всем при этом стоимость этого новшества находится в разумных приделах, а срок его окупаемости меньше года.

Виды и технические характеристики фотореле

Благодаря тому, что фотореле нашли очень широкое применение, на рынке представлен богатый выбор моделей с самыми различными техническими данными и параметрами. Модели отличаются по способу подключения, установки, техническому наполнению и многим другим параметрам. Поэтому дабы не переплачивать и приобрести модель, идеально отвечающую вашим требованиям, давайте обратим на эти параметры самое пристальное внимание.

Виды фотореле

На фото представлено фотореле с дополнительным функционалом

Итак:

  • Прежде всего, вам следует знать, что фотоэлемент для уличного освещения может быть встроен в силовой блок, а может быть выносным. Встроенные модели представляют собой единый блок, который устанавливается непосредственно на улице. Он имеет хорошую защиту от атмосферного воздействия, но зачастую способен коммутировать только небольшие токи до 16А. Конечно, есть встроенные модели, предназначенные для коммутации и больших токов, но цена таких устройств на порядок выше.
  • Фотореле с выносным фотоэлементом представляет собой два отдельных элемента. Первый — это непосредственно коммутационный аппарат, который устанавливается в распределительном щитке. Второй — это сам фотоэлемент, который устанавливается на открытом пространстве и подключается к коммутационному аппарату посредством проводов. Номинальный ток таких фотореле может достигать 63А и выше.
  • Еще одним важным отличием фотореле является его функциональное наполнение. Так, многие из них содержат не только фотоэлемент, но и датчик движения. Это значительно расширяет возможности управления освещением, а также позволяет сократить ваши расходы.
  • Кроме того, существует фотосенсор включения освещения, который совмещен с таймером. Это позволяет включать освещение, не только когда стемнело, но и в строго определенное время. Кроме того, такое фотореле можно программировать по годовым циклам и другим временным параметрам.
  • Cуществуют реле, которые совмещают в себе все эти функции. Это позволяет программировать включение и отключение освещения, совмещая различные параметры. Но скажу честно, ни разу не видел случаев, когда в таких фотореле использовался их полный функционал.

Технические характеристики фотореле

Установка фотореле

Итак:

  • В первую очередь, это напряжение, на которое предназначено фотореле. Оно может быть 220В или 380В. Для индивидуального использования вполне достаточно устройств на 220В. Если же вы планируете от данного фотореле запитать освещение небольшого промышленного объекта, то, безусловно, устройства на 380В будут идеальным решением. Конечно, существуют еще устройства на 12 и 42 В, но применяются они крайне редко.
  • Выбирая фотореле отключения освещения, обратите самое пристальное внимание на его номинальный ток. На данный момент на рынке представлены модели с номиналом в 6, 10, 16, 32, 40 и 63А. Выбор следует осуществлять, исходя из номинальной мощности вашей сети освещения.
  • Еще одним важным параметром является возможность регулировки освещенности, при которой фотоэлемент будет срабатывать. Обычно предел регулирования может варьироваться от 2 до 100Лк, но возможны и другие варианты. Поэтому, если у вас предъявлены какие-то особые требования к уровню освещенности, обратите внимание на этот параметр.
  • В связи с тем, что многие фотореле предназначены для наружной установки, обратите внимание и на его степень защиты. Она обозначается цифрами после аббревиатуры IP.

Обратите внимание! Первая цифра означает защиту от пыли и может варьировать до 6, что обозначает полную пылезащищенность. Вторая цифра может варьировать до 8 и означает влагозащищенность изделия. Поэтому, если вам необходимо регулировать, например, освещение для фотосъемки в помещении, то вам будет достаточно IP40. Для наружной же установки лучше применять фотореле с IP44 и выше.

  • Ну, и последнем компонентом, на который стоит обратить внимание при выборе фотореле, будет задержка на включение и отключение. Обычно она регулируется в пределах 5 – 90 сек, но возможны и другие варианты. Важность этого параметра определяется только вашим проектом.

Подключение фотореле

К сожалению, единого стандарта подключения фотореле нет, и каждый производитель предлагает свой метод. Но в целом они практически неотличимы, и главной проблемой, если вы взялись подключать фотореле своими руками, могут стать реле с выносным фотоэлементом.

Поэтому в нашей статье мы рассмотрим практически все возможные варианты подключения.

Подключение фотореле с встроенным силовым блоком

Подключение фотореле со строенным силовым блоком

  • Самые простые фотореле со встроенным силовым блоком обычно имеют три вывода. Из которых к двум выводам подключатся фазные провода, а к третьему — нулевой. Подключение защитного провода обычно не предусмотрено.
  • Для подключения в первую очередь снимаем напряжение с участка цепи, где предстоит работа.
  • После этого к выводу «L1» (может быть применена другая маркировка вывода) подключаем фазный провод, приходящий от питающего автоматического выключателя.
  • К выводу «L2» подключаем фазный провод, к которому подключены наши осветительные приборы.
  • К выводу «N» подключаем нулевой провод. Он необходим для того, чтобы фотоэлемент включение освещения мог нормально работать.
  • Теперь после выполнения всех необходимых регулировок можно подать напряжение и испытать наше фотореле.

Подключение фотореле с выносным фотоэлементом

Подключение фотореле с выносным фотоэлементом

Особенностью фотореле с выносным элементом является расположение непосредственно датчика отдельно от силового блока. Фотоэлемент для включения освещения подключается отдельно, в связи с этим такие силовые блоки имеют пять выводов.

  • Чтобы выполнить подключение такого фотореле, необходимо сначала подключить силовые провода. Делается это в точности как подключение фотореле со встроенным силовым блоком.

Обратите внимание! Некоторые силовые блоки с выносным датчиком имеют возможность подключения сразу нескольких различных групп освещения. В связи с этим у таких блоков будет четыре и больше фазных выводов. Подключение выполняется на любые два парных вывода.

  • После этого мы можем подключить непосредственно фотоэлементы для включения освещения. Для этого у нас имеется два вывода, которые имеют соответствующую маркировку. Эта маркировка в значительной степени отличается у разных производителей, но в большинстве случаев она изображает датчик.
  • После выполнения всех необходимых настроек, мы можем подать напряжение и испытать работоспособность нашей схемы.

Вывод

Мы очень надеемся, что наша инструкция позволит вам выбрать и подключить любое фотореле. И вы сможете по достоинству оценить его удобство, экономичность и простоту.

А видео, размещенное на нашем сайте, позволит вам более грамотно организовать ваше наружное освещение.

Схема подключения фотореле

Для автоматизированной работы  уличного освещения или других приборов, необходима установка фотореле.

При наступлении сумерек фотореле автоматически подаст питание на осветительные приборы, а с наступлением светлого времени дня отключит его.

Данный прибор может выглядеть по разному, все зависит от производителя и мощности коммутируемой нагрузки. Наиболее распространены фотореле со встроенным датчиком освещённости, но так же попадаются приборы и с выносным датчиком. Применение таких фотореле оправданно в сложных системах с расположением в электрощитах.

Практически в каждом фотореле допускается регулировка порога срабатывания по освещённости, что очень удобно, так как можно отрегулировать включение от начала сумерек до практически полной темноты.

Существуют варианты подключения фотореле через таймер времени. При этом днём в пасмурную погоду фотореле будет отключено. В более сложных таймерах есть возможность программирования не только по времени, но и по дням недели.

Работа наружного освещения становится автоматической после добавления в цепь освещения обычного фотореле. Ниже, для большей наглядности, представлены схемы управления светильником с простым выключателем и с добавленным в цепь фотореле.

Схема включения/выключения освещения выключателем

Схема с добавленным в цепь фотореле

Все фотореле, работающие на улице, имеют класс защиты IP44, это говорит о том, что устройство защищено от брызг воды и попадании частиц больше 1мм. Рабочие температуры, как правило, от -250С до + 450С.

Монтаж и настройка фотореле.

Установка фотореле, как правило, производится недалеко от источника освещения, а при выборе места монтажа следует исключить попадание света от лампы на фотореле. Так же необходимо принять меры по исключению попадания на фотореле листвы, снега и прочего, что может вызвать его ненормальную работу. Если фотореле в последующем будет управлять работой группы светильников, следует уточнить в инструкции максимальную подключаемою нагрузку. При превышении данного параметра в цепь управления следует включить магнитный пускатель.

Наличие выключателя в схеме с фотореле обусловлено возможностью принудительного отключения, например, при замене ламп или планового осмотра.

Использование фотореле для управления уличным освещением полностью автоматизирует эксплуатацию, увеличивая ресурс всей системы. Применение автоматики позволяет экономить электроэнергию, исключая постоянного вмешательства человека в процесс управления освещением.

Материалы, близкие по теме:

Электросхема реле, фотоэлектрических, уличного освещения

Для автоматического включения и выключения света электрических устройств в цепи питания встроен фотоэлемент. При дневном свете фотоэлемент отключается, а в темноте - выключается.

Устройство представляет собой датчик, чувствительный к световым лучам. При наступлении на него УФ-излучения фотоэлемент проявляет свойства диэлектрика, без освещения является проводником тока:

  • рабочее номинальное напряжение: 230В;
  • номинальный ток нагрузки 2.2 кА;
  • потребляемая мощность: 6,6 Вт;
  • рабочая температура от -25 до 40.

Деталь сумеречного выключателя:

  • датчик освещенности, который реагирует на любые изменения освещенности;
  • датчик, сконфигурированный для изменения электрического тока;
  • реле для коммутации тока;
  • усилитель тока.

Совет! При установке в подъездах многоквартирных домов такие датчики лучше размещать напротив входа, чтобы избежать искажения движения светового потока.

Для подключения фотоэлемента используйте следующие инструкции:

  1. Небольшая схема подключения светового барьера, находящегося в корпусе, вне его проводников для питания и освещения. Установите фотоэлемент, переносимый опорным рычагом, и выберите место, где устройство подвергается воздействию прямых солнечных лучей.
  2. Регулировка порога осуществляется с помощью специального контроллера, позволяющего срабатывать в различных условиях.
  3. Регулятор крепится снаружи, возможна его регулировка.Прибор имеет чувствительность в диапазоне 5-50 люкс, мощность 1-3 кВт. Максимальный ток в сети 10 А.
  4. Можно установить фотоэлемент так, чтобы датчик располагался снаружи выключателя и соединял обе части кабелем. Подобный вариант установки подходит для сложных систем, размещаемых в специальных панелях, где нет солнечного света.
  5. Подключение возможно через таймер, если его запрограммировать на включение и выключение. В результате одинаковые интервалы срабатывания датчика времени, это удобно для светового времени, дает возможность сэкономить электроэнергию, продлить срок эксплуатации устройства.Таймер имеет специальную память, рассчитанную на 1 - 12 месяцев. Настройка позволяет датчику делать правильные, учесть продолжительность светового дня.

Важно правильно соединить проводники, выходящие из корпуса регулятора с лампой и сетью.

Правильное подключение проводов:

  • коричневый провод подключается к фазной постоянной сети;
  • blue Explorer стоит «ноль», необходимо подключить провод от лампы;
  • Красный провод
  • считается диспетчером, он соединяет лампу и контроллер.

В некоторых случаях сеть имеет в качестве дополнительного заземляющего проводника, его задача - не попадать под жилищное напряжение. В таких случаях проводник идет к лампе, устраняя контроллер.

Внимание! В зависимости от производителя светового барьера могут быть некоторые различия в цвете, поэтому важно иметь представление о концепции подключения.

  • Фаза подключения всегда выполняется к контроллеру;
  • ноль направляется на регулятор и идет к лампочке;
  • фаза работает на регуляторе лампы.

Такой прибор работает на открытом пространстве. Для защиты от воды и попадания мелких предметов он имеет степень защиты IP 44.

Датчики, установленные в фотоэлементе, работают как фототранзистор, фоторезистор, фототиристор, фотодиод. Каждый вариант имеет свои особенности в работе:

  • резисторов, способных измерять величину сопротивления.
  • транзисторы помогают регулировать процесс облучения электрическим сигналом;
  • симисторов реагируют положительной или отрицательной гармоникой, поступающей на основную цепь сигнала;
  • тиристоров, способных при УФ-облучении взаимодействовать, работать при постоянном токе;
  • диодов после воздействия солнечных лучей генерируют импульс, пропорциональный интенсивности светового луча.

При подключении фотоэлемента следует знать некоторые особенности:

  • В случаях, когда вы хотите управлять несколькими светильниками, вам понадобится дополнительный контроллер. Этот элемент от контроллера используется для сигнализации и воздействия на уровень освещения;
  • для автоматического включения и выключения осветительных электроприборов в силовую цепь встроен фотоэлемент. При дневном свете фотоэлемент отключен, в темноте включен;

Внимание! Перед тем как приступить к подключению реле, убедитесь, что оно полностью соответствует всем техническим характеристикам (обратите особое внимание на мощность).В противном случае используйте вспомогательный выключатель, так как реле не встанет, выйдет из строя.

  • Выбирая фотоэлемент для наружного освещения, обратите внимание на способ его подключения. При наличии дополнительных клемм, предназначенных для крепления проводов, установка детали будет простой. При установке светового барьера на схеме не предусмотрены клеммы, потребуется приобрести распределительную коробку. В него подходят все провода, гарантированная защита от влаги;
  • проверить качество корпуса, схему подключения фотоэлемента.Те производители, которые игнорируют шаблоны, не заслуживают доверия.

Преимущества использования фотоэлемента:

  1. Значительная экономия электроэнергии. Дневной датчик отключен, за неиспользованную электроэнергию платить не нужно.
  2. Вы можете дополнительно настроить датчик движения для экономии энергии и в темноте.

Применение для уличного (наружного) освещения такое реле позволяет полностью контролировать время включения светильников. Они работают только тогда, когда освещение действительно необходимо.Благодаря параллельной комбинации подключения можно управлять всеми лампами. Такая автоматика значительно увеличивает срок службы ламп, улучшает условия работы системы.

Не нужно искать особого человека, который всегда будет управлять освещением, экономия энергии приходит автоматически.

Связанные с контентом

Автоматический контроллер уличного освещения

с использованием реле и LDR

Вы когда-нибудь задумывались о том, как уличные фонари автоматически включаются ночью и автоматически выключаются утром? Есть ли кто-нибудь, кто будет включать / выключать эти огни? Есть несколько способов включить уличные фонари, но следующая схема описывает схему автоматического управления уличным освещением, которая использует LDR и реле для автоматического выполнения этой работы.

Используемая здесь схема представляет собой несложный переключатель, активируемый светом / темнотой и содержащий реле на выходе, которое просто включает / выключает уличный фонарь и, кроме того, может быть расширено для управления любым электроприбором в доме.

Связанное сообщение: Автоматический контроль яркости уличных фонарей

Введение

Многие люди страдают фобией темноты, поэтому, чтобы помочь им в таких ситуациях, мы объяснили простую схему, которая автоматически включает уличный фонарь, состоящий из светодиодов или лампочки с реле.Он достаточно хорошо освещен, чтобы видеть предметы поблизости.

Эту схему очень легко обойти, к тому же она работает от батареи. Мощность, потребляемая схемой, очень мала из-за очень небольшого количества компонентов, используемых в схеме.

Вся схема основана на микросхеме LM358, которая по сути представляет собой операционный усилитель, сконфигурированный в компараторе напряжения. LDR (резистор, зависящий от света), сопротивление которого зависит от количества падающего на него света, является основным компонентом для восприятия света.Наряду с этим используются еще несколько компонентов.

Принципиальная схема цепи переключателя автоматического контроллера уличного освещения

Компоненты, используемые в этой цепи
  • IC LM358 - 1
  • Резистор 10 кОм - 1
  • Потенциометр 10 кОм - 1
  • Модуль реле 5 В - 1
  • Зачистка
  • Батарея 9V
  • LDR - 1
  • Соединительные провода
  • Макетная плата

Примечание: Эта схема также может быть построена с использованием микроконтроллера.Чтобы получить представление о схеме, построенной с использованием микроконтроллера, прочтите сообщение: Уличные фонари, которые светятся при обнаружении движения транспортного средства.

Описание компонентов

LM358

Это ИС операционного усилителя. Он доступен в 8-контактном корпусе DIP и может использоваться в нескольких конфигурациях, таких как усилитель, генератор, компаратор и т. Д.

LDR

LDR - это устройство, чувствительность которого зависит от интенсивности падающего на него света. Когда сила света, падающего на LDR, увеличивается, сопротивление LDR уменьшается, а если сила света, падающего на LDR, уменьшается, его сопротивление увеличивается.

В темноте или при отсутствии света сопротивление LDR находится в диапазоне мегаом, в то время как при наличии света или при уменьшении яркости на несколько сотен Ом.

Тестирование LDR

Перед установкой какого-либо компонента в схему рекомендуется проверить, правильно ли работает компонент, чтобы избежать затрат времени на поиск и устранение неисправностей. Для проверки LDR установите диапазон мультиметра при измерении сопротивления.

Измерьте сопротивление LDR при освещении или яркости; сопротивление должно быть низким.Теперь накройте LDR должным образом, чтобы на него не падал свет, и еще раз измерьте сопротивление. Он должен быть высоким. Если вы получили удовлетворительный результат, значит, ваш LDR в порядке.

[Также прочтите: Как сделать регулируемый таймер]

Резистор

Это пассивный компонент, имеющий две клеммы, которые используются для управления током в цепи. Ток, протекающий через резистор, прямо пропорционален напряжению на резисторе.

Резисторы бывают двух типов -

i) Фиксированный резистор - с фиксированным значением сопротивления
ii) Переменный резистор - значение сопротивления которого может быть изменено, например, если у нас есть резистор 5 кОм, тогда значение сопротивления будет изменяться. от 0 до 5 к.

Значение сопротивления можно рассчитать с помощью мультиметра или с помощью цветового кода, который виден на резисторе.

Реле

Оно обеспечивает изоляцию между контроллером и устройством, потому что, как мы знаем, устройства могут работать как на переменном, так и на постоянном токе, но они получают сигналы от микроконтроллера, который работает на постоянном токе, поэтому нам требуется реле для преодоления разрыва. Реле чрезвычайно полезно, когда вам нужно управлять большим током или напряжением с помощью небольшого электрического сигнала.

Факторы для выбора подходящего реле
  • Напряжение и ток, необходимые для усиления катушки.
  • Максимальное напряжение, которое мы получим на выходе.
  • Количество арматуры.
  • Количество контактов для якоря.
  • Количество сотрудников-электриков (N / O и N / C).

ПРИМЕЧАНИЕ: Модуль реле, используемый в этом проекте, является активным реле низкого уровня.

Видео моделирования цепи автоматического контроллера уличного освещения (старая схема)

Работа цепи переключателя автоматического контроллера уличного освещения

Работу схемы очень легко понять.В этой схеме мы использовали микросхему LM358, которая по сути является операционным усилителем. Контакты 2 и 3 этой микросхемы используются для сравнения напряжения и дают нам выходной сигнал, высокий или низкий, в зависимости от напряжений на входных контактах.

В этой схеме LDR и резистор 10 кОм образуют одну пару делителей потенциала, которая используется для обеспечения переменного напряжения на неинвертирующем входе (то есть на выводе 3). Второй делитель потенциала построен вокруг инвертирующего входа (вывод 2) с помощью потенциометра 10 кОм, который будет подавать половину напряжения питания на инвертирующий вывод.

Как известно свойство LDR в дневное время, его сопротивление низкое, напряжение на неинвертирующем входе (т. Е. Вывод 3) выше, чем напряжение на инвертирующем входе (вывод 2). Следовательно, выход на выводе 1 высокий. В результате реле выключено и светодиод (или лампочка) не светится.

Но в темноте или в ночное время мы знаем, что сопротивление LDR велико. Следовательно, напряжение на неинвертирующем входном контакте 3 микросхемы LM358 уменьшается, чем на инвертирующем входном контакте 2. В результате выходной контакт 1 переходит в состояние низкого уровня, что дополнительно приводит к срабатыванию реле, и связанный с ним светодиод или лампочка загорается.

Автоматический контроллер уличного освещения Видео выход проекта

[Также читайте: Как построить регулируемый таймер ]

Comidox 1PCS AC 220V 10A Автоматическое автоматическое включение и выключение Фотоэлемент Уличный свет Фотопереключатель Датчик управления фотографиями Переключатель датчика дождя -

Технические характеристики:
Напряжение источника питания: 220 В переменного тока
Ток нагрузки: 10 А, мощность нагрузки: лампа накаливания ≤1000 Вт, энергосберегающая лампа, люминесцентная лампа, вытяжной вентилятор ≤ 400 Вт (мощность, превышающая номинальную мощность пассажира, используйте контактор переменного тока )
Включите свет: 150 люкс
Рабочая температура: от -40 ° C до + 70 ° C (от -40F до + 158F)
Потребляемая мощность коммутатора: Длина шнура питания: 20 см

Используется в уличных фонарях, фабриках, портах , фермы, парки, школы и другие места. Может также использоваться в лампах (например, бытовых светильниках, рекламных световых коробах, контрольных лампах заполнения, неоновых лампах и т. Д.) Или на автомобилях, мотоциклах и другом оборудовании для изготовления ламп. Устройство может достигать эффекта автоматического включения в темно и автоматически выключает день.

Автоматический выключатель уличного фонаря состоит из устройства преобразования при отключении питания, то есть интегрированного блока электрической силовой головки, электронного компонента и исполнительного реле.В дневное время свет усиливается, ток светочувствительного элемента увеличивается, реле интегральной схемы размыкается, уличный фонарь не яркий. Когда темнота достигает определенного уровня вечером, свет, создаваемый светочувствительным элементом, становится слабым из-за ослабления света, и свет реле остается ярким до следующего дня.

Примечание:
Не устанавливайте это устройство в местах с особенно темным дневным светом или там, где на него попадает прямой солнечный свет.
Автоматический выключатель белая линия, черная линия подключена к источнику питания, а белая линия красная линия подключена к нагрузке. (Тестируйте в течение дня или при ярком свете, используйте непрозрачный материал и положите его на переключатель)
При использовании на открытом воздухе синяя часть направлена ​​вверх.

В коплект входит: 1 шт.

Как выбрать фотореле для уличного освещения: критерии выбора и советы

Как выбрать фотореле для уличного освещения

Человек всегда стремился облегчить свой труд - он изобрел колесо, которое позволяло ему легко переносить большие нагрузки , затем автомобиль, способный перемещать его в пространстве на довольно большие расстояния, автоматическая стиральная машина, которая самостоятельно стирает и отжимает вещи.Дошло даже до того, что свет на улице стал как по волшебству включаться и выключаться - с наступлением сумерек лампы загораются, а при восходе солнца гаснут. Происходит это из-за фотореле уличного освещения или, как его еще называют, сумеречного выключателя.

Содержание

  • Принцип действия фотореле
  • Функциональная схема устройства
  • Типы фотореле для уличного освещения
  • Устройства с фотоэлементом внутри корпуса
  • С внутренним фотоэлементом и таймером
  • Реле с регулируемый порог
  • Дистанционное фотоэлементное устройство

  • Советы покупателю
  • Принцип действия фотореле

    Принцип действия всех фотореле основан на работе фотодатчика, который контролирует уровень освещенности на улица.Этот датчик может быть выносным, то есть расположенным вне корпуса реле, и встроенным (фотореле и датчик устанавливаются непосредственно в распределительном щите). Выносные фотоэлементы обязательно должны иметь прочный корпус с повышенными характеристиками с точки зрения защиты окружающей среды и герметичности.

    Фотореле также оснащено потенциометром, который позволяет точно определять порог включения и выключения. А чтобы вся система была максимально защищена от ложных срабатываний (хулиганы еще не перебрасывали в Россию), в фотореле встроены специальные устройства от возможных помех. Качественное оборудование, имеющее все сертификаты, будет работать только по истечении определенного времени с момента выполнения условий, поставленных мастером.

    Схема подключения фотореле

    При желании можно будет установить диапазон чувствительности фотореле к свету, наиболее подходящий для условий его размещения. Например, если фотореле установлено на крыльце дома и сейчас лето, то дальность его действия будет отличаться от реле, которое находится в гараже или любом другом помещении.То есть устройство можно запрограммировать на основе интенсивности света.

    Переключатель встроен в корпус почти всех фотореле, что позволяет вручную включать и выключать устройство, давая ему небольшую «передышку». А некоторые модели помимо прочего оснащаются таймером, который отключает реле в определенное (запрограммированное) время, чтобы оборудование не сработало зря.

    Функциональная схема устройства

    Схема простого фотореле

    На рисунке показана схема фотореле для уличного освещения, которая реагирует на изменения интенсивности освещения. Здесь в качестве датчика используется индикаторный светодиод, работающий по тому же принципу, что и фотоэлемент.

    Светодиод (в данном случае HL1) - это фотоэлемент, вырабатывающий напряжение, пропорциональное интенсивности света, падающего на кристалл. В схеме также есть источник постоянного напряжения R1-R2, который позволяет регулировать чувствительность фотореле, ведь разные светодиоды имеют разную светочувствительность.

    Резистор R2 управляет начальным напряжением VT1, суммированным с напряжением, генерируемым HL1.Именно этот элемент позволяет регулировать порог включения фотореле.

    Типы фотореле для уличного освещения

    В зависимости от объема и специфики фотореле бывает нескольких типов:

    • фотоэлемент с фотоэлементом внутри корпуса
    • фотоэлемент с фотоэлементом внутри корпуса и таймером
    • фотореле с регулировкой порога
    • фотоэлемент с выносным фотоэлементом.

    Кроме того, существует несколько видов оборудования, которое используется в достаточно узких отраслях промышленности и на крайнем севере.

    Устройства с фотоэлементом внутри корпуса

    Этот тип уличного фотореле позволяет включать свет после наступления темноты и выключать его на рассвете без вмешательства человека. Корпус устройства хоть и прозрачный, но надежно защищает фотоэлемент от вредных воздействий окружающей среды.

    С внутренним фотоэлементом и таймером

    Этот фотоэлемент для уличного освещения, помимо описанных выше преимуществ, имеет еще одно явное преимущество - возможность управлять освещением в зависимости от времени суток.С помощью такого устройства можно установить время разрешения фотоэлемента. Устройство будет включаться на разрешенный период времени, когда уровень освещенности будет ниже установленного значения. Если уровень освещенности выше установленного значения, выход будет отключен. Он также будет отключен, даже если таймер выйдет за пределы разрешенного периода.

    Таймеры в свою очередь тоже разные. Некоторые устройства оснащены дневными таймерами, а другие - недельными и даже годовыми таймерами, причем для последних разрешенный период работы реле может быть установлен разным для каждого дня, либо он может быть ориентирован сразу на несколько дней, например, , по выходным.

    Фотореле с недельным таймером: позволяет заранее запрограммировать режим работы устройства на неделю, изменять параметры, выделять, например, выходные дни

    Реле с регулируемым порогом

    Этот тип реле имеет аналогичный Принцип работы аналогичен двум предыдущим, однако на нижней стороне корпуса имеется небольшая «ручка», поворотом которой регулируется порог срабатывания фотоэлемента. Если повернуть регулятор в положительную сторону, свет будет включаться даже при небольшом затемнении, например, во время грозы или в пасмурную погоду.Если повернуть его в сторону минуса, устройство будет работать только с наступлением темноты.

    Фотореле с регулируемым порогом, благодаря которому можно регулировать параметры устройства

    Таким образом, данное устройство позволит управлять реле в зависимости от сезона и погодных условий, присущих той или иной местности.

    Выносное фотоэлементное устройство

    Такое устройство позволяет размещать фотоэлемент отдельно от главного релейного блока. Максимальное расстояние первого от второго может достигать 100-150 метров.Сам агрегат смонтирован в электрическом щите.

    Фотоэлемент с выносным фотоэлементом: преимуществом является возможность установки основного компонента устройства в охраняемом помещении

    Советы покупателю

    В первую очередь ориентируйтесь на собственные потребности и возможности, а также исходите из условий, в которых ты живешь. Итак, реле с регулируемым порогом - идеальный вариант как для дачи, так и для многоквартирных жилых домов. Этот прибор позволит существенно сэкономить на оплате коммунальных услуг за электроэнергию, ведь его можно регулярно корректировать в зависимости от времени года.

    Реле со встроенным фотоэлементом хорошо тем, что его легко монтировать, и электрикам это мероприятие не нужно заряжать - с работой справится практически каждый. Но устройство с внешним фотоэлементом потребует определенных навыков и определенных навыков, но оно идеально подходит для крупных промышленных предприятий, складов и других подобных заведений.

    Реле с таймером хоть и стоит немного дороже, но также значительно сэкономит при оплате счета, потому что его можно запрограммировать в соответствии с вашими потребностями и требованиями - устройство будет работать только тогда, когда вы этого захотите, а не тогда, когда этого захотят Солнце и Луна.Он не только включится в установленное вами время, но и будет работать в том режиме, который вам нужен.

    Фотореле - универсальное устройство, которое развяжет ваши руки и мысли. Он сам будет включать и выключать свет, реагировать на изменение уровня освещенности, заботиться о вашей безопасности. Кроме того, устройство можно дополнить датчиком движения, который мгновенно «уведомляет» реле о приближении вызванного или незваного гостя. Эта маленькая деталь превратит ваш дом в настоящую крепость, уютную и гостеприимную..

    Датчик света (фоторелеле) для уличного освещения. Схемы электрических фонарей. Ремонт фонарей своими руками как подключить фонарь

    Flash на смартфонах Android. Чаще всего используется не по прямому назначению, а как фонарик. Освещение такого фонарика не слишком яркое, но его более чем достаточно, чтобы что-то прочитать или найти в темноте. В этом небольшом материале мы расскажем о том, как включить фонарик на Android 4.4 и Android 5.0.

    Включите фонарик на смартфоне Android с помощью приложений

    Если на вашем смартфоне установлена ​​версия Android ниже 5.0 (т.е. Android 4.4 и более ранние версии), то для включения фонарика необходимо использовать специальное приложение. Чтобы найти такое приложение, откройте магазин и введите в поиск слово «фонарик».

    После этого у вас появится список приложений «Фонарик», которые доступны в Play Market. Откройте одно из этих приложений.


    После этого установите выбранный фонарик на свой андроид смартфон.


    Теперь фонарик можно запускать с помощью ярлыка на рабочем столе.Запустите приложение фонарика и включите его.


    Если у вас Android 5.0 или более новая версия этой операционной системы, то для включения фонарика не нужно устанавливать специальные приложения. Здесь, чтобы включить фонарик, достаточно открыть верхнюю шторку и нажать на значок фонарика. Отключение фонарика производится аналогично.


    Также в Android 5.0 включить фонарик можно с помощью голосового помощника Google Now, настройка которого на нашем сайте была.Чтобы включить фонарик с помощью Google Now, вам просто нужно сказать «включи фонарик».

    Для отключения фонарика используется фраза «Выключи фонарь». Таким же образом в Android 5.0 вы можете включать и отключать Wi-Fi и Bluetooth.

    Удивительно, но такая простая функция, как фонарик, появилась только в iOS 7. Впервые пользователям iPhone пришлось скачивать сторонние программы и твики из Cydia, чтобы их мобильные устройства сияли в темноте.

    Легко включить фонарик на современном iPhone. В статье мы расскажем, как действовать, а также опишем проблемы, которые могут привести к неработающему фонарику.

    Активировать фонарик на "яблочном" гаджете следует:

    Шаг 1 . Вывод на экран « Центр управления » Проведите снизу вверх (можно и на заблокированном устройстве).

    Шаг 2. . Нажмите на иконку с изображением фонарика в левом нижнем углу.

    Включить фонарик таким способом можно на iPhone всех поколений, начиная с 4-го. На iPhone 3GS фонарика нет и быть не может, потому что у этого гаджета нет вспышки на задней камере.

    Iphone 6s и последующие модели получили любопытную особенность. Благодаря функции 3D Touch пользователь одного из новейших устройств Apple может регулировать интенсивность света фонарика. Для этого достаточно открыть « Центр управления » и нажать на иконку фонарика с питанием .Появляется это меню:

    Пользователь может выбрать один из 3-х режимов: « Яркий свет », « Средний свет », « Слабый светит ».

    Как отключить фонарик на iPhone?

    Отключение фонарика на айфоне практически такое же, как и его активация. Следует открыть « Центр управления » и нажать на тот самый значок, который при включении фонарика горит белым цветом. После нажатия на иконку цвет изменится на серый, а фонарик перестанет гореть.

    Гики с сайта REDDIT нашли еще один способ отключения фонарика на айфоне - актуальный для iOS 7. Необходимо нажать на кнопку « HOME », чтобы выделить экран заблокированного устройства, затем нажать на иконку с изображением камеры, расположенной в правом нижнем углу.

    Очевидно, это не вариант, предусмотренный производителем, а баг - выключить фонарик таким способом на гаджетах с более новыми версиями iOS не удастся.

    Почему бы не включить фонарик на айфоне?

    Есть 3 распространенные причины, по которым фонарик на iPhone может не работать:

    • Проникновение влаги внутрь корпуса.
    • Механическое повреждение аппарата, например, при падении.
    • Программная ошибка, вызванная установкой "левой" прошивки или неумелым джейлбрейком.

    Решить проблему, возникшую в результате программной ошибки, пользователь сможет и самостоятельно - достаточно будет восстановить iPhone из резервной копии, созданной в то время, когда фонарик работал.При физической неисправности устройства лучше обратиться за помощью к профессионалам - специалистам сервисного центра.

    Заключение

    Пусть любые современные айфоны и встроенный фонарик, владельцам «яблочных» гаджетов никто не запрещает пользоваться фонарями из AppStore. Сторонние программы намного функциональнее встроенного аскетичного инструмента: хотите световой пульсации или передаваемого сигнала SOS по азбуке Морзе - пожалуйста! Лучшими приложениями-фонариками для устройств Apple считаются Flashlight, SOS My Location, фонарик.(Обязательно с точкой в ​​конце).

    17-11-2015, 12:56

    Освещение, которое дают светодиодные уличные фонари и светильники, признано одним из эффективных, экономичных и безопасных. Оцените удобство и преимущества светодиодных ламп как в процессе установки, так и при последующей эксплуатации. Они прочные, обеспечивают чистый, ровный свет, близкий к естественному дневному свету, и полностью безопасны для человеческого глаза.

    Сегодня выбрать и купить светодиодные фонари Это означает, что здесь хорошая видимость не только многолюдных городских улиц и мегаполисов, но и частного сектора, часто страдающего от недостаточного освещения.Обустройство участка частного дома столбами, оборудованными светодиодными фонарями, сегодня практикуется среди многих владельцев загородной недвижимости. Вопрос в другом - как подключить светильники на основе светодиодов, чтобы обеспечить экономию средств и долгий срок службы светильников?

    Особенности подключения и схема

    Установка светодиодных фонарей уличного освещения в зависимости от вида имеет свои тонкости. Для этого используются фонари, устанавливаемые на невысоких пластиковых или металлических опорах высотой до одного метра, устанавливаемые на железобетонные опоры высотой от 2 до 7 метров и крепящиеся непосредственно к фасаду здания. Как правило, установка и подключение фонарей на фасаде Go Road в домашних условиях не вызывает серьезных затруднений. Другое дело - установить точечные светильники, подключив к фотоэле.

    Photoworkle - Это особый компактный прибор, по-другому его еще называют Сумеречный выключатель или Датчик освещенности. Обеспечивает включение фонаря при наступлении сумерек и его автоматическое отключение с рассветом. В ассортименте современного рынка есть множество разновидностей фотоэле, которые дополнительно могут быть оснащены датчиком движения.В этом случае свет загорается и гаснет по заданному таймеру, например, в полночь, но снова мигает при движении (машина, люди, домашнее животное).

    Выбрать и купить уличный фонарь на столбе через интернет-магазин, то есть получить полный комплект и приобрести дополнительное фотоэелеле. Имеющийся в продаже фотореле используется не только в эксплуатации, но и в установке - имеющаяся на задней стенке устройства схема подключения значительно упрощает процесс. Перед установкой нескольких светильников следует проложить подводящий провод (кабель), сечением 1.2 с поэтапным подключением светодиодных ламп. Вместе со схемой подключения должна отображаться допустимая нагрузка. Важное правило - не допускайте установки большого количества светильников, дающих сильную нагрузку на сеть.

    Также вы можете приобрести светодиодный фонарик точечный на WESEM-LIGHT.RU. Все товары отличного качества с доставкой по России.

    Вы узнаете, как включить фонарик разными способами. Если в телефоне есть встроенная камера, скорее всего, можно включить фонарик.На некоторых моделях смартфонов и планшетов на android, однако, включить фонарик не так-то просто. Мы подготовили для вас подборку лучших приложений для фонарей. Они могут быть включены в SAMSUNG A3, смартфоны LG, а также Lenovo.

    Включите фонарик на телефоне и спокойно идите в темноте. Спутники не страшны!

    Перед включением фонарика: Как пользоваться программой-фонариком на Андроиде?

    Все мобильные приложенияВнесение фонарика программным способом может привести к поломке смартфона или планшета. Нам нужно использовать фотовспышку, чтобы использовать устройство как острую необходимость и строго ограниченное время. Не советуем ставить на звонок фонарик и тратить аккумулятор в зад. Почему?

    Во-первых, такие приложения для освещения с помощью вспышки очень быстро разряжают телефон: используется фото-лист гаджета, и он не предназначен для интенсивной и длительной работы в качестве «осветительного прибора» на android. В камере есть камера, ее основной функционал - снимать фото и видео, а не быть фонариком для звонка.

    Во-вторых, у всех без исключения бесплатных фонариков загружается гугл плей., Мобильный нагревается андроид девайс И с этим можно справиться при неадекватном, ненормальном тираже с помощью смартфона.

    Однако не волнуйтесь: программные фонарики на Android, рассмотренные в обзоре, хорошо настроены и удобны в управлении, поэтому относительно безопасны. В любом случае не поленитесь скачать на свой гаджет фонарик, протестировать телефон фонариком и надолго оставить любимое приложение в ОС Android.

    Включить фонарик на android

    Владельцам

    Iphonov может повезти немного больше, ведь приложение фонарика встроено в операционную систему. Если у вас iOS, то специально для вас мы подобрали лучшие фонарики для iPhone. Если у вас андроид - читайте обзор дальше :).

    На телефонах Самсунг есть встроенный фонарик. Как включить на андроид? Для этого нужно активировать приложение через домашний виджет.

    Как включить фонарик на Lenovo, Samsung A3 и DUOS

    • Проведите на главном экране, чтобы отобразить виджет
    • Найдите Фонарь в меню.Если это не так, значок в конце меню виджетов.
    • Включите фонарик, щелкнув соответствующий значок фонарика в виджете.

    Видео инструкция, как включить фонарик:

    Второй способ включения фонарика самсунг

    1. Сделать Нажатие пальцем на любое свободное место на экране телефона
    2. Выбрать в меню «Виджеты»
    3. Нужно выбрать виджет фонарика, променял меню в разные стороны.
    4. Не отпуская палец, перетащите виджет на домашний экран Android.
    5. Чтобы включить фонарик Samsung (Lenovo), щелкните значок виджета.

    Скачать фонарик на телефон (самостоятельная установка фонарика)

    Фонарь Samsung нареканий не вызывает, а его возможностей хватает для освещения дороги, использования в экстренных ситуациях и так далее. Однако, если фонарик не встроен в телефон - не беда, вы можете найти множество альтернатив в Google Play.Скачайте лучшие фонарики для Android через мой сайт. Установите приложение на телефон и включите при необходимости.

    Скачать фонарик на Самсунг можно в магазине Google Play. Найдите в этом обзоре приложение, которое вам больше всего нравится, и свяжите его с телефоном. Также советуем поискать другие фонарики на Самсунг в магазине приложений. Для этого:

    1. Откройте для себя рынок планшетов на рабочем столе.
    2. Введите слово «Фанарик» или «Фонарик на телефон Самсунг» в строку поиска.
    3. Найдите приложение в представленном списке или откройте несколько вариантов, чтобы ознакомиться с характеристиками фонарей.
    4. Нажмите кнопку «Установить» и загрузите фонарик в свой телефон.
    5. Запускаем фонарик на телефоне Самсунг

    Примечание . Не забывайте, что слишком долгое использование фонарика может быстро посадить аккумулятор мобильного устройства!

    Как вызвать вспышку на телефоне

    Не все используют фонарик для мелирования.Еще одна утилитарная функция встроенной камеры телефона - дополнительная сигнализация вызова.

    Если мигает фонарик при звонке заметнее, чем в режиме вибрации, телефон гудит как трактор. Многим такой способ сигнализации больше нравится. Есть недостатки фонарика-фонарика (неэкономичный расход батареи), но с учетом небольшой продолжительности работы можно закрыть глаза.

    В нем перечислены приложения, а я рассказываю, как включить фонарик при звонке. Включить стандартную вспышку ОС Android включить нельзя.При этом используется надстройка Flashoncall и ее аналоги. Все они доступны для скачивания через 4pda и Google Play.

    Полезные команды Окей, Google, активируй фонарик

    Откройте приложение Google или воспользуйтесь надстройкой Google Now. Щелкните значок микрофона и произнесите одну из следующих команд:

    Команда OK Google Результат
    • ок Google, включи (мне) фонарик!
    • ок Google, включи фонарик!
    В результатах поиска появится приложение TinyFlashlight.Установив его на телефон, вы сможете запускать его без голосовых команд.
    • ок Гугл, выключи фонарик!
    К сожалению, на данный момент команда не работает. Выключить фонарик с помощью голосового запроса не получится, это нужно делать вручную. Не забывайте, что приложение активно использует аккумулятор телефона и быстро его разряжает. Поэтому немедленно выключите фонарь.
    • ок Google, скачай фонарик!
    Эта команда аналогична первым двум, с ее помощью вы быстро загружаете приложение TinyFlashlight на свой телефон.


    Многие из нас любят играть на компьютере по ночам. Многие предпочитают работать ночью, потому что им нравится, когда они делают что-нибудь вокруг. В таких случаях нужен ночник, а лучше, если в наличии будет портативный фонарик, который можно подключить к компьютеру или ноутбуку и осветить клавиатуру, а также рабочее место. В этом материале будет описан процесс создания самодельной лампы для компьютера, которую можно подключить к компьютерному USB-разъему.

    Смотрите, как сделать USB фонарик:

    Итак, нам понадобится провод, USB-штекер, светодиод, а также основа, на которую все это будет установлено: В качестве основы можно использовать старую зажигалка от газовой плиты с гофрированной частью. Если такой зажигалки под рукой нет, можно отдельно снять гофрированную часть с компьютерных наушников со встроенным микрофоном. Что касается светодиода, то его можно пролить старой компьютерной мышью, а штекер USB можно вынуть из старой флешки или MP3-плеера.


    Прежде всего, нам нужно реконструировать светодиодную лампочку из мышки.


    Затем вам нужно восстановить USB-штекер плеера или диска.


    После USB-штекера и светодиодной лампочки их нужно совместить между собой и установить зажигалки в корпус. У светодиода есть плюс и минус, то есть анод и катод. Возникает вопрос: как их отличить? Контакт меньшего светодиода является плюсом, а контакт большего - минусом.Теперь вам нужно определить плюсовой и минусовой контакт на штекере. В положении вилки, когда пластина внизу, правый крайний контакт - плюс, а крайний левый - минус.


    Минус и преимущества найдены, а значит, можно переходить к их подключению с помощью провода, а также установке в корпус прикуривателя. Первым делом к ​​вилке нужно припаять провода.


    Разбираем зажигалку, снимаем все внутреннее, потому что всем она не нужна.В следующем футляре отрезается нижняя часть, оставляя место для установки USB-штекера.


    Провода нужно пропустить через гофрированную часть, установить заглушку в корпус зажигалки и закрепить всю термогладку. Когда провода засосаны через гофрированную часть, их можно припаять к светодиодной лампочке. Лампочку тоже следует закрепить клеем, а после - собрать корпус и подключить к компьютеру.

    Преобразование уличных фонарей в интеллектуальные концентраторы датчиков: зачем и как это делать

    Авторы: Дэвид Шушан, инженер по полевым приложениям, Future Electronics, и Франсуа Миран, Future Lighting Solutions

    Элементы управления, встроенные даже в более сложные уличные фонари, используемые сегодня, имеют довольно ограниченную область применения: они могут использоваться для затемнения, по расписанию или в ответ на измерения окружающего освещения; включать и выключать свет; и для поддержки операций по техническому обслуживанию и ремонту, предоставляя отчеты о состоянии и отмечая неисправности.

    Сами по себе эти функции полезны, но есть потенциал, чтобы сделать гораздо больше и принести гораздо большую ценность владельцам и операторам уличных фонарей, пешеходам и участникам дорожного движения, а также организациям, имеющим коммерческие или иные интересы в городах. . Это связано с тем, что в последние месяцы технологические звезды сошлись во мнении, чтобы уличные фонари можно было легко и дешево подключать к интернет-шлюзу.

    В этой статье исследуется потенциальная ценность, которую можно получить, когда город преобразует каждый уличный фонарь в Интернет-узел, а также подходы, которые производители уличных фонарей могут использовать для реализации дизайна новых подключенных уличных фонарей.

    Самая ценная недвижимость

    Ценности собственности являются постоянным источником восхищения для многих людей в процветающих обществах. В некоторых странах целые телевизионные программы посвящены тому, где, почему и как купить «дом мечты». Когда широкая публика думает о ценах на недвижимость, она обычно имеет в виду стоимость покупки дома или другого здания. И чем желательнее расположение, тем дороже будет недвижимость.

    Но, возможно, самые ценные объекты недвижимости в любом городе, квадратный сантиметр на квадратный сантиметр, - это крошечные участки, в которые встроены его столбы уличных фонарей.Это интересный мысленный эксперимент - представить, как коммерческое предприятие могло бы получить право устанавливать столбы высотой 8 м, расположенные на расстоянии 25 м друг от друга вдоль каждой улицы и тротуара во всем городе, и сколько ему, возможно, придется заплатить, чтобы купить эти столбы. земельные участки. Можно с уверенностью сказать, что стоимость будет астрономической. Сегодня эти столбы в этих фантастически ценных местах уже существуют, но их потенциал используется крайне недостаточно.

    Городские столбы уличных фонарей занимают выгодное положение на оживленных улицах, заполненных пешеходами и транспортными средствами (см. Рис. 1).

    Рисунок. 1. Линия уличных фонарей над движением в час пик в Атланте, США. (Изображение предоставлено Atlantacitizen по лицензии Creative Commons.)

    Приподнятые, они обеспечивают обзор всей сети дорог и тротуаров города. И они подвергаются воздействию различных условий воздуха, погоды, света и окружающей среды в тысячах известных мест.

    У этой недвижимости есть тысячи потенциальных применений, если она будет открыта для коммерческих и исследовательских организаций.Используя компоненты электроники, которые доступны сегодня и которые могут быть интегрированы в схему светильника, уличный фонарь может определять, например:

    • Экологические явления, такие как качество воздуха и концентрация загрязняющих веществ, концентрация пыльцы, уровни окружающего освещения. , температура, влажность, атмосферное давление, шум и др.
    • Плотность и поток движения
    • Плотность и скорость движения пешеходов


    Эти измерения могут быть исчерпывающими и детализированными, выявляя различия даже между одним концом улицы и другой.Датчики каждого уличного фонаря видят воздух и землю в зоне с радиусом обычно от 10 до 15 метров. Поле зрения каждого полюса прилегает к следующему, и вместе все поля зрения могут охватывать почти всю площадь города или города.

    Это означает, например, что местные медицинские службы могут искать корреляции между измерениями качества воздуха и госпитализацией в результате тяжелого респираторного заболевания. Он сможет подробно проанализировать, связаны ли определенный уровень качества воздуха или конкретная концентрация переносимого по воздуху загрязнителя со значительным увеличением количества госпитализаций.

    Еще одно возможное применение - измерение объема и скорости движения пешеходов. Розничные торговцы, например, очень дорогие места, в которых много пешеходов сосредоточено в плотной и медленно движущейся массе. Информация от пассивных инфракрасных (PIR) датчиков или гиперчастотных радаров, которые могут обнаруживать присутствие и движение тел, может быть проанализирована, чтобы предоставить данные о пешеходном движении по всем улицам города и произвести рейтинг или оценку относительной привлекательности каждого из них. Полюсное расположение для операторов торговых точек.

    Эти два варианта использования представлены только для того, чтобы показать примеры ценности, которая может быть получена от интеграции компонентов датчиков в уличные фонари, подключенные к Интернету. Фактический диапазон типов данных, которые могут быть захвачены, и возможности их использования ограничены только воображением их потенциальных пользователей.

    Беспроводная сетевая технология для подключения уличных фонарей

    Представленное выше видение роли уличного освещения амбициозно.Итак, какие изменения сделали эту новую амбицию реалистичной?

    Ключевым требованием нового уличного фонаря является подключение к Интернету: Интернет - это открытая универсальная сеть мира, обеспечивающая стандартный протокол, по которому любой компьютер в любом месте может взаимодействовать с любым адресуемым Интернет-узлом. В случае уличных фонарей это означает, что любой разрешенный системный оператор во всем мире сможет извлекать данные из любого подключенного к Интернету уличного фонаря, к которому владелец предоставил ему доступ.

    Большое изменение, которое позволяет сегодня рассмотреть вопрос о подключении всех тысяч уличных фонарей города к Интернету, - это расширение доступности новой технологии Low-Power Wide-Area Networking (LPWAN). Две такие технологии конкурируют за доминирование:

    • Технология LoRa ™ компании Semtech состоит из радиочастотных приемопередатчиков, встроенных в датчики и шлюзы, которые обеспечивают возможность захвата и передачи данных на большие расстояния при небольшом потреблении энергии. Кроме того, LoRa Alliance ™ разработал открытый протокол, основанный на технологии LoRa, под названием LoRaWAN ™, чтобы обеспечить совместимость всех устройств и программных компонентов как в общедоступных, так и в частных сетях (см. Рисунок 2).
    • SIGFOX, сетевой протокол, реализованный в инфраструктуре общедоступной сети.

    Рис. 2. Архитектура сети LoRaWAN ™, обеспечивающая подключение к Интернету для нескольких конечных узлов. (Изображение предоставлено: официальный документ LoRa Alliance)

    Новым является способность LoRa и SIGFOX обеспечивать покрытие беспроводной сети с низким объемом данных, низким энергопотреблением и очень низкой стоимостью на больших территориях. Например, дальность действия передатчика-приемника в открытом пространстве для одного канала LoRa может достигать 15 км при низкой, но полезной скорости передачи данных.Один шлюз также может предоставить интерфейс до 10 000 узлов. Это означает, что все уличные фонари среднего размера могут быть подключены к Интернету через один центрально расположенный шлюз LoRa.

    Технология LoRa может быть реализована в частной сети на основе LoRaWAN, предназначенной только для уличного освещения; это означает, что оператор уличного освещения оплатит стоимость установки датчиков и шлюзов на основе LoRa, а также настройку и обслуживание сети. Но благодаря усилиям LoRa Alliance общедоступные сети LoRaWAN возникают во многих городах, и некоторые операторы уличного освещения смогут использовать существующую инфраструктуру, что еще больше снизит свои затраты на подключение.

    SIGFOX доступен пользователям только как общедоступная сеть с использованием инфраструктуры, установленной компанией SIGFOX в некоторых странах, а также ее партнерами-операторами сети в других.

    И для LoRa, и для SIGFOX стоимость подключения узла, а также отправки и получения сигналов по сети значительно ниже. На фоне уже значительных затрат на материалы и сборку печатной платы, а также на установку и ввод в эксплуатацию нового светодиодного уличного фонаря дополнительные затраты на обеспечение подключения к Интернету через сеть LoRa или SIGFOX практически незначительны.Соотношение затрат и выгод исключительно благоприятное.

    Это не только из-за случаев использования сбора данных, примеры которых были описаны выше. Подключение к Интернету также обеспечивает эксплуатационные преимущества для владельцев уличных фонарей:

    • Интернет-соединение позволяет уличному фонарю загружать более подробную, своевременную и действенную информацию о состоянии, чем закрытые сети управления освещением. Это обеспечивает более эффективное профилактическое обслуживание и снижает потребность в дорогостоящем обслуживании в полевых условиях.
    • Связь через Интернет поддерживает более сложные методы управления, такие как освещение, активируемое движением, или освещение по запросу. Такие схемы управления освещением, запускаемые датчиками движения на нескольких соседних полюсах, требуют сложных взаимодействий между уличными фонарями и системой управления, взаимодействия, которые обычно не поддерживаются устаревшими сетями управления освещением, но легко допускаются через Интернет-соединение.

    Требования к новым компонентам

    Таким образом, муниципальные власти и коммерческие организации могут потребовать новое поколение интеллектуальных светодиодных уличных фонарей с подключением к Интернету.Какое влияние это окажет на архитектуру продукции производителей уличных фонарей?

    Наиболее очевидный эффект - увеличение количества и типа компонентов на плате. Современные светодиодные уличные фонари обычно состоят из светового двигателя, оптики и водителя. Новые интеллектуальные уличные фонари потребуют дополнительных типов устройств:

    • Датчики для сбора данных о таких параметрах, как температура, газы, влажность, окружающее освещение и т. Д.
    • Мощный микроконтроллер, способный обрабатывать несколько входных сигналов датчиков и обрабатывать интернет-протокол. транзакции
    • Система РФ.Модули конечных узлов для сетей LoRa или SIGFOX доступны от таких поставщиков, как Microchip и MultiTech, что обеспечивает полное сертифицированное решение для беспроводной связи (см. Рисунок 3).

    Рис. 3. Комплект разработчика USB-ключа MultiConnect® xDot ™ для модуля xDot LoRa от MultiTech. (Изображение предоставлено MultiTech)

    Спецификация этих компонентов и их интеграция в конструкцию конечного продукта выведут многих производителей осветительного оборудования на неизведанную техническую территорию.Это, однако, не означает, что им не хватит поддержки или дорожных карт, которыми они могли бы руководствоваться. Фактически, растущая сила Интернета вещей побуждает производителей многих типов промышленных, жилых и коммерческих устройств добавлять беспроводные сети и возможности обнаружения к «глупым» продуктам, которые ранее не были подключены к какой-либо сети.

    Такие производители и их отраслевые партнеры смогли извлечь уроки из своего опыта, и эти знания доступны через сторонних экспертов, таких как Future Electronics, дистрибьютора компонентов электроники и осветительной техники.Фактически, структура подразделений Future Electronics, включающая операционные подразделения Future Connectivity Solutions, Future Lighting Solutions и Future Sensor Solutions, разработана специально для удовлетворения потребностей нового поколения производителей оборудования, поддерживающего IoT.

    Таким образом, ценность добавления подключения к Интернету для уличных фонарей очевидна, и недавно появилась технология компонентов, обеспечивающая их поддержку по невысокой цене. При экспертной поддержке производители уличных фонарей могут получить вознаграждение, превратив свое простое осветительное оборудование в интеллектуальный, подключенный к Интернету мультисенсорный узел, который также освещает городские дороги и тротуары.

    Trinetics® RCOC® Реле управления уличным освещением

    Maysteel предлагает полную линейку устройств управления освещением с несколькими реле, которые практически не поддаются разрушению. Эта линейка продуктов, прошедшая испытание временем, представляет собой одни из самых прочных и надежных продуктов в отрасли.

    MR реле серии
    Прочная конструкция и долговечность. Проверенная временем электромагнитная конструкция, обеспечивающая высокую степень сжатия, низкий уровень шума и минимальный нагрев вихревыми токами.Контакт на открытом воздухе.

    Конфигурации:

  • Один или два полюса
  • Нормально открытый или нормально закрытый
  • 30, 60 или 100 А
  • Серия реле MTR
    Лучше всего подходит для тех, кто предпочитает контакторы с ртутными трубками, которые герметичны, не имеют точек износа контакторов, искры и только одну движущуюся часть - керамический плунжер, который электрически размыкает или замыкает цепь нагрузки.

    Конфигурации:

  • Один, два или три полюса
  • Нормально открытый или нормально закрытый
  • 30, 60 или 100 А
  • Серия реле RLY
    Недорогое управляющее реле, превосходящее по характеристикам одноразовые герметичные или трудно ремонтируемые устройства.

    Конфигурации:

  • Один или два полюса
  • Нормально открытый или нормально закрытый
  • 30 А
  • Групповое управление освещением
    Реле RCOC® в сочетании с масляным или вакуумным переключателем для подачи питания на трансформатор, обслуживающий выделенную цепь освещения.

    Для парковок, спортивных площадок,
    уличное и придомовое освещение.

    Центры управления освещением
    Для ситуаций, когда саморегулирующиеся светильники нецелесообразны из-за ограниченного пространства или количества ламп превышает пять или шесть.

    Конфигурации:

  • Двухполюсный
  • Автоматический выключатель для дневных испытаний
  • Управление системой с одним фотоэлементом
  • 120/240 или 240/480 В переменного тока
  • Разработчик системы освещения обычно может использовать несколько реле или отдельные элементы управления лампами. В некоторых случаях хорошим вариантом могут стать саморегулирующиеся светильники. Однако, когда система освещения должна выходить за пределы ограниченного пространства или количество ламп превышает пять или шесть, следует рассмотреть возможность использования нескольких реле.Несколько реле имеют несколько уникальных преимуществ:

    • Одноточечное обслуживание
    • Первичные цепи запитываются только ночью
    • Молниезащита доступна для нагрузки, линии и цепей управления
    • Цепи можно обесточить для безопасное обслуживание днем ​​или ночью
    • Все лампы включаются и выключаются одновременно
    • Требуется только один элемент управления

    Maysteel предлагает полную линейку устройств управления освещением с несколькими реле, которые практически не поддаются разрушению.Эта линейка продуктов, прошедшая испытание временем, представляет собой одни из самых прочных и надежных продуктов в отрасли. Реле применимы как к одной, так и к нескольким лампам с общей мощностью до 1000 Вт.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
