Установка каркаса под гипсокартон — правила и рекомендации

Без правильно собранного каркаса гипсокартон не будет служить долго. От каркаса зависит прочность и надежность стен, потолков, арок, полок и других сооружений из ГКЛ, столь полюбившихся профессиональным строителям и любителям. Чтобы ремонт не оказался банальной тратой денег впустую, требуется грамотное исполнение рекомендаций и советов мастеров по установке каркаса.

Сегодня применяют два метода монтажа гипсокартона с использованием каркаса – на деревянный брус и металлический профиль. Каждый из них с достоинствами и недостатками, но при правильном подходе с помощью обоих методов добиваются нужного конечного результата. Итак, что представляет собой представляет установка каркаса под гипсокартон?

Ремонт с применением ГКЛ

Содержание статьи

• Материалы для каркаса
• Виды конструкций
• Инструменты для возведения каркасов
• Монтаж деревянного каркаса под ГКЛ
• Элементы металлического каркаса
• Монтаж металлического каркаса под ГКЛ
• Сооружение полукруглого каркаса
• Как соорудить полки и ниши?

Материалы для каркаса

Брус выбирается для работы, когда избыток древесины хорошего качества. Хоть и считается, что каркас из него дешевле, на деле это не совсем так – древесина дорожает с каждым годом.

Брус в качестве материала для каркаса под гипсокартон используют в помещениях с умеренной влажностью и нормальным температурным режимом. Его хорошо просушивают, а монтаж начинают после обработки антисептиком. В этом плане профиль выгоднее: он не гниет, его не побьет шашелем, ему не страшны перепады температур, он не размокнет, не потрескается и не рассохнется.

Лист гипсокартона на каркасе из бруса держится крепче, поскольку шурупы цепляются за дерево всей резьбой и плотнее сидят. Профильный вариант немного проигрывает в этом плане, но вопрос решается более частой установкой саморезов.

Каркас из бруса экологически чистый, зато из металлического профиля долговечен, его легче монтировать, а материал для него покупается в любом магазине. При этом, элементы каркасных конструкций предлагаются в ассортименте. Не приходится выдумывать  свое – все стандартно.

👷‍♂️ Не менее важная информация по теме: Монтаж каркаса из металлического профиля на стену

Виды конструкций

С помощью листов из гипсокартона потенциально можно соорудить практически любую конструкцию. Вот перечень наиболее распространенных ее разновидностей:

1. Перегородки, располагающиеся внутри помещения. В них может встраивать проемы, а также сооружать всевозможные декоративные элементы.
2. Стены и потолки. Листы гипсокартона способны эффективно выравнивать поверхность, становясь надежной основой для облицовочных материалов.
3. Коробы. С их помощью можно легко скрывать от глаз линии коммуникаций.

Помимо этого гипсокартон пригоден для формирования полок и ниш. Из него можно сооружать полноценные шкафы и камины

.

Инструменты для возведения каркасов

Когда планируется каркас из деревянных реек, то готовят следующие инструменты:

• Пилу.
• Лобзик.
• Молоток.
• Шурупы и гвозди.
• Рейки – брус.
• Металлический уголок.

Виды профиля

Если каркас из профиля, то находят ножницы или ножовку по металлу. При любом варианте без уровня, отвеса, правила не обойтись. Кроме того, понадобятся:

• шуруповерт;
• дюбели;
• дрель или перфоратор;
• саморезы по металлу;
• уплотнительная лента;
• карандаш или маркер;
• соединители разных типов;
• подвесы;
• профили.

Все эти инструменты и материалы можно приобрести в любом крупном строительном магазине.

Монтаж деревянного каркаса под ГКЛ

Поперечное сечение бруса должно быть не менее чем 40 на 70 мм – для вертикальных и опорных реек и 30 на 50 мм – для горизонтальных. Влажность дерева не превышает 15%. Предпочтителен выбор материала хвойных пород дерева.

Работу начинают с наброска схемы с указанием расположения дверных и оконных проемов. Затем подсчитывают необходимое количество листов гипсокартона, после чего приступают к монтажу опорных брусьев обрешетки к полу и потолку.

Начинают монтаж с пола с помощью дюбелей или гвоздей, если дом деревянный. Следующий этап – установка вертикальных распорок, между которыми затем монтируются горизонтальные. Вертикальные стойки устанавливают с шагом 60 см.

Сверху вертикальных стоек прибиваются горизонтальные, потом опять вертикальные и так далее. Горизонтальные тоже ставят с шагом 60 см. Каждый ряд обрешетки проверяют на вертикаль и плоскость уровнем. Выравнивают положение нижнего бруса на полу подкладыванием кусков дерева. Также регулируется правильное положение плоскости стены.

Проще сразу собрать каркас прямо на полу комнаты, если ее размер позволяет. В этом случае его ширина должна быть на 1 см меньше реальной ширины стены.

Деревянный каркас под ГКЛ

Элементы металлического каркаса

Основой являются профили – направляющие (UD) и несущие (CD). Первые нужны для создания контура каркаса под гипсокартон. Они играют роль «фундамента», в который вставляется и крепится профиль несущий, куда уже ложится ГКЛ.

Направляющий профиль стандартно с шириной 2,5 см и длиной 3 метра. Важно обращать внимание на его толщину – от нее зависит крепость каркаса. Более толстый подходит для стен, а тонкий – для потолка. Несущий профиль имеет широкую полку (6 см), глубину 2,5 см и длину 3 или 4 метра. Выпускается из листового металла разной толщины, которая также влияет на прочность сооружаемых конструкций.

Стоечный профиль используется только для каркаса стен. Потолочные, угловые и арочные профили применяются при сооружении соответствующих гипсокартонных конструкций. Арочный с вырезами, чтобы его легко гнуть. Ширина этих профилей варьируется от 5 до 15 см.

Основные виды саморезов, используемых при сборке каркасных конструкций, это крепежи длиной 9,5 мм («блошки» – с острыми кончиками), 25 и 35 мм. Рекомендуется брать стальные оцинкованные, то есть белого цвета.

Подвесы используются прямые – П-образные. Их тоже выбирают с оцинковкой. Еще есть так называемый быстроподвес. Устройство этого элемента позволяет регулировать высоту плоскости потолка. Используется исключительно, когда выполняется монтаж потолочных каркасов.

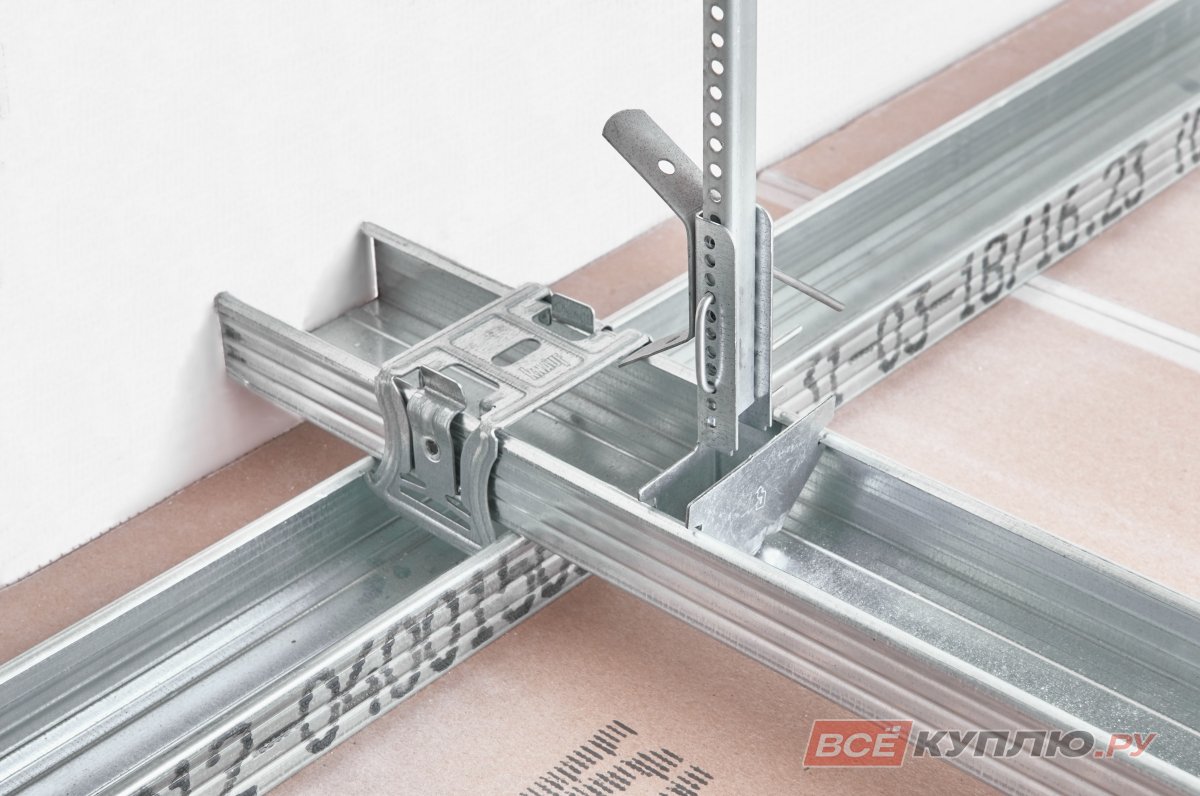

Соединительный элемент – «краб» или крестообразный соединитель. Его применяют для связки поперечно расположенных профилей (крест-накрест). Прямой соединитель используется для удлинения рейки.

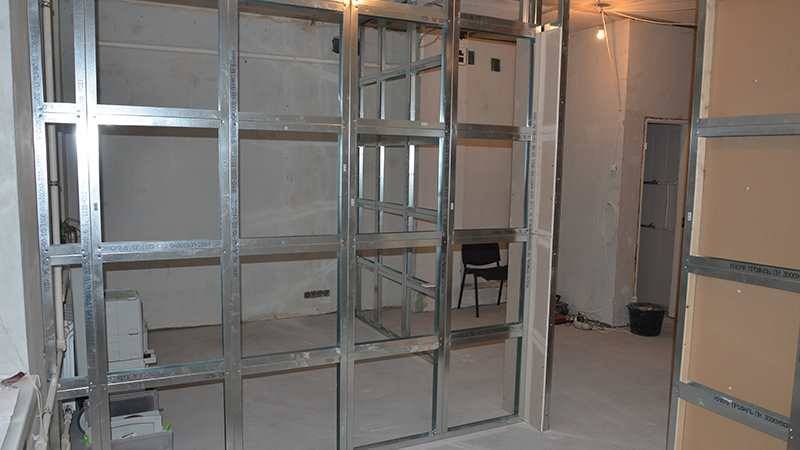

Металлический каркас под ГКЛ

Монтаж металлического каркаса под ГКЛ

Начинают с разметки. Сначала определяют и наносят линии положения несущего профиля на полу и потолке. Для этого лучше использовать лазерный уровень. Линии отстоят от несущих поверхностей примерно на 10 см. Величина зависит от толщины профиля, листа гипсокартона, коммуникаций, теплоизоляции и кривизны стен.

Теперь устанавливают направляющие профили. Крепят их дюбелями с шагом не более метра. Далее наносят на стену разметку положения несущих профилей. Они располагаются через каждые 60 см.

Если нужна повышенная жесткость, то шаг установки уменьшать до 40 см.

После этого устанавливают подвесы.

Начинают от пола на высоте 15 см и далее вверх с шагом не более 1 м. Мастера советуют ставить через каждые 60 см. На стандартную стену высотой 2,5 м придется три-четыре подвеса. Крепят их тоже дюбелями, предпочтительно с размером 6х60 мм. Далее вставляют вертикальные стойки в направляющие и крепят их маленькими саморезами (9,5 мм).

На видео можно ознакомиться с вариантом сборки каркаса под ГКЛ:

Следующий шаг – натяжка нити, которая покажет, насколько каждый стоечный профиль выдвинут или утоплен в плоскость. Нити натягиваются между крайними стойкам на уровне подвесов. Необходимо отрегулировать положение вертикальных профилей относительно нити и прикрутить их к подвесам. После этого плоскость проверяют двухметровым правилом.

Монтаж завершается установкой горизонтальных перемычек. Делать их допускается из стоечного профиля. Начинают установку снизу.

Первая должна быть в 25 см от пола, последующие – через каждые 40-60 см. В процессе монтажа ушки соединительных «крабов» сразу загибают и прикручивают к профилю.

Каркас готов. Теперь начинают монтаж плит, затем выполняют их подготовку под финишную отделку и облицовку. Процесс несложный, но требует внимательности к мелочам и дотошности. Только тогда идеи дизайна не пропадут даром. Какой бы вариант вы ни выбрали: деревянный каркас под гипсокартон или металлический, главное, выполнять установку аккуратно и не спеша, чтобы выставить его ровно.

Сооружение полукруглого каркаса

Гипсократон в виде полкруга может применяться для реализации следующих дизайнерских решений:

• формирования арочного прохода;
• возведения закруглений в углах;
• формирования краев перегородок.

Для реализации задуманного можно приобрести уже готовые конструкции. Но с точки зрения финансовой экономии, разумнее выполнить их самостоятельно. Чтобы выполнить полукруглый каркас, следует по краям профиля сделать несколько вырезов необходимой формы. Рекомендуется делать их постепенно, чтобы сформировать именно тот сгиб, какой нужно.

Как соорудить полки и ниши?

Каркас под гипсокартон, выполненный из металлического профиля, для создания полок, ниш и коробов выстраивается по одной и той же системе. Для их фиксации на стене потребуется использовать направляющие. Полки разумно делать из профиля ПС. Для нижней же части подойдет потолочный профиль, обладающий более сильной конструкцией.

Важно! При формировании коробов, призванных скрыть коммуникации, следует озаботиться наличием небольшой дверцы. Если какая-то из коммуникаций выйдет из строя, можно будет получить к ней доступ без демонтажа короба.

Полезное для ознакомления видео:

Установка каркаса, на котором будет размещаться гипсокартон, весьма трудоемкая задача. Впрочем, следуя инструкциям, размещенным в статье, с работой вполне можно справиться самостоятельно. Однако если ранее человек ни разу подобным не занимался, рекомендуется все же взять в напарники человека с опытом.

Технология изготовления каркаса под облицовку стен гипсокартоном быстро и ровно

• Типы материалов для построения каркаса под гипсокартон
• Виды профиля для построения каркаса под гипсокартон
• Необходимые материалы изготовления каркаса для гипсокартона
• Калькулятор расчета необходимого материала
• Необходимые инструменты для монтажа
• Технология изготовления каркаса
• Изготовление полукруглых элементов каркаса
• Технологии монтажа профиля

При помощи гипсокартонных листов можно строить сложнейшие переходы на потолке, ниши в стенах, арки, полки и прочее. Немалую популярность имеет просто облицовка стен гипсокартоном без использования каркаса. Что позволяет получить идеально ровную поверхность даже на очень кривых основаниях. Но при отклонении в пределах 4 см потребуется облицовка стен гипсокартоном по металлическому каркасу.

Типы материалов для построения каркаса под гипсокартон

Существует 3 типа материалов для построения каркаса для гипсокартона:

1. Металлопрофиль. Этот тип имеет наибольшее распространение благодаря удобству работы с гибким металлом, легкости готовой конструкции и простоты монтажа.
2. Деревянный каркас для гипсокартона. Применяется в наименьших случаях из-за свойств самой древесины. Во-первых, она подвержена гниению при попадании на нее влаги или постоянной повышенной влажности. Во-вторых, со временем она сохнет, что приводит к изменению ее геометрических параметров. А в итоге это повлияет и на геометрию самой готовой конструкции, по углам пойдут трещины, начнет откалываться шпатлевка и прочее.
3. Комбинированный. Имеет большее распространение, потому что весь каркас под гипсокартон выполняется исключительно из металлопрофиля, а в местах, где на стену будет увеличена нагрузка (мебель или техника), в профиль вкладывается деревянный брусок.

Виды профиля для построения каркаса под гипсокартон

Выбор типа профиля для гипсокартона осуществляется исходя из геометрических параметров и необходимой прочности будущей конструкции. Это может быть декоративная колонна или имитация камина в стене, тогда можно применять профиль под гипсокартон меньшей толщины и ширины. Тем самым сэкономив некоторое количество средств и времени. Но если же это будет ниша, арка, какие-то выступы, являющиеся не только украшением интерьера помещения, но и его функциональными элементами. То материал должен подбирать потолще, крепеж должен осуществляться погуще.



Комплектующее для каркаса

Сегодня в продаже имеются несколько разновидностей металлического профиля по геометрическим параметрам и типу производства, из которых можно произвести монтаж каркаса для гипсокартона на стены:

1. Направляющий профиль. Он представляет собой желобок, изогнутый на прокатном стане в форму буквы П или U. Соответственно он может иметь название ПН или UW. Он применяется для крепления оснований конструкций к стенам и потолку. Его главным свойством является то, что он обладает пропорциональной шириной, позволяющей в него свободно вставить стоечный профиль. Ведь любая установка профиля под гипсокартон на стены требует особой прочности и качества соединения элементов. А плотное вхождение UW в CW как раз и обеспечивает то необходимое качество.
2. Стоечный профиль, имеющий аббревиатуру CW. Предназначен для выполнения вертикальных элементов любой конструкции. Он обладает высокой прочностью на изгибание благодаря особой технологии проката. Если посмотреть на срез, то можно увидеть закругленные его кромки и дополнительные изгибы на его плоской поверхности. Это обеспечивает ему дополнительную прочность в отличие от UW. Каркас из профиля для гипсокартона на стену благодаря соблюдению технологий должен обладать высокой прочностью, устойчивостью, а при правильно расположении ребер жесткости не подвержен вибрациям.

Необходимые материалы изготовления каркаса для гипсокартона

Перед тем как начинать монтаж каркаса под гипсокартон на стену, необходимо подготовить все требуемые расходные материалы и комплектующие:

• Профиль двух типов.
• Деревянные бруски по толщине направляющего или стоечного профиля. Их следует вкладывать в местах с повышенной нагрузкой также отличным вариантом станет его использование в дверном проеме. Потому что при открывании и закрывании дверей обычно создается вибрация. А деревянный брус за счет своей упругости скомпенсирует любые типы колебания. Во многих случаях устройство каркаса под гипсокартон не требует использования дерева. Например, подвесной потолок, ниша в стене с полками и прочее.
• Крепежные компоненты. К ним относятся разные соединители (торцевые и крестообразные), кронштейны и подвесы для монтирования конструкций на потолке и рыхлых основаниях стен.
• Метизные изделия. Монтаж профиля под гипсокартон своими руками не может не обойтись без использования самых разнообразных винтов, саморезов, стяжек, заклепок, дюбелей.

При этом саморезы необходимо иметь как минимум трех типов:

1. По металлу. Применяются при осуществлении крепления гипсокартонных листов к профилю.
2. По дереву. Используются для крепления профиля к деревянной стене, ГКЛ к каркасу.
3. По металлу с плоской шляпкой. Эти метизы являются средством скрепления всех металлических элементов конструкции между собой.

Калькулятор расчета необходимого материала

Ширина,м
Высота,м

Наименование	Расход материала	Ед. измерения
1.  Лист гипсокартонный КНАУФ-ГКЛ(ГКЛВ)		кв.м
2. Профиль потолочный ПП 60/27		пог.м
3. Профиль направляющий 28/27		пог. м
4. Подвес прямой 60/27		шт.
5. Лента уплотнительная		пог.м
6. Дюбель «К» 6/35		шт.
7. Шуруп самонарезающий LN 9		шт.
8а. Шуруп самонарезающий TN 25		шт.
8б Шуруп самонарезающий TN 35		шт.
9   Профиль ПУ		шт.
10 Удлинитель профилей		шт.
11 Лента армирующая		пог. м.
12 Шпаклевка «Фугенфюллер» («Унфлот»)		кг
13. Грунтовка глубокая универсальная КНАУФ-Тифенгрунд		л
14  Плита минераловатная		кв.м

Необходимые инструменты для монтажа

Для монтажа конструкции из профиля для гипсокартона потребуются следующие инструменты:

• Ножницы по металлу или болгарка;
• плоскогубцы;
• дрель или шуруповерт;
• отвес и строительный шнур;
• уровень;
• рулетка;
• карандаш и прочее.

Технология изготовления каркаса

Прежде чем начнется установка профилей под гипсокартон, необходимо нанести разметку.

Монтаж профиля

Итак, по предварительно разработанному проекту на бумаге наносится исходная линия на полу, потолке или стене, в зависимости, где будет находиться конструкция. Исходная линия представляет собой элемент разметки, от которой можно вести все остальные расчеты. При нанесении ее на полу она станет кромкой лицевой стороны листа гипсокартона. Ее необходимо спроецировать на потолок и стены. Это можно осуществить при помощи уровня и отвеса. Если расстояния достаточно большие, то лучшим помощником в этом деле станет строительный шнур. Правильно нанесенная разметка позволяет наиболее точно изготовить каркас из профиля под гипсокартон.

После нанесения всей необходимой разметки с отступом вглубь будущей конструкции обязательно учитывая толщину листа (обычно используется лист толщиной 10 мм, утолщенный 12,5 мм ) может быть начата установка каркаса под гипсокартон. О том как смонтировать каркаса поможет видео урок.

Разметка на бумаге

Первым делом необходимо отмерять необходимый кусок направляющего ПН или UW-профиля. Это следует делать максимально точно, но при смещении длины на 1-2 см, сильно на геометрию не повлияет. Крепить его следует при помощи анкеров. Способ зависит от типа напольного покрытия, его структуры, степени прочности. После прикрепления профиля к полу можно осуществлять монтаж направляющих для гипсокартона на потолок. Конечно же, предварительно убедившись в правильности своих действий при помощи уровня или отвеса.

Если пол бетонный и прочный, то можно использовать дюбеля. Если основание рыхлое и в дальнейшем будет выравниваться стяжкой, то лучше использовать анкера или кронштейны соответствующей длины и диаметра. При конструировании каркаса на потолке или в целях выравнивания стены применяются специальные подвесы, которые могут быть также нескольких видов.

Далее, монтаж каркаса под гипсокартон продолжается с монтирования боковых стоек, в качестве них используется соответственно стоечный профиль. Его крепление также зависит от структуры стены и ее мягкости. Дюбели и анкера целесообразно применять в случаях с бетонными или кирпичными стенами. Если они выполнены из дерева, то правильным решением станет использования саморезов, стяжек или винтов. Наиболее эффективным интервалом для осуществления крепежа стоечного профиля является 60 см. И то оно зависит от будущей прилагаемой на конструкцию нагрузки. Соответственно, если она будет тяжелая, то и крепить необходимо чаще.

Монтаж профиля под гипсокартон может осуществляться по разным технологиям, которая зависит от сложности каркаса. Ведь это может быть круглая арка, выступающая ниша из стены с имитацией камина, множество красивых в хаотичном расположении полок-ниш в, криволинейные конструкции на потолке и стенах со множеством изгибов и поворотов, сложные ассиметричные перегородки и многое другое. Вариантов очень много, как и пожеланий у людей. Но принцип всегда должен соблюдаться. Каркас должен быть прочным и неподвижным. Хитрости и советы по работе с профилем, которые помогут ускорить работу.

Изготовление полукруглых элементов каркаса

Изготовление полукруглых элементов конструкции

Направляющая для гипсокартона позволяет сделать идеально ровную поверхность. Но как сделать криволинейный изгиб, дугу или арку? А ответ-то достаточно прост. Чтобы изогнуть ПН профиль в дугу его ребра необходимо надрезать на одинаковом расстоянии. Чем меньше оно, тем более плавным будет изгиб. Кроме того, это расстояние также зависит от степени округлости и радиуса изгиба. После того как надрезы были сделаны, необходимо закрепить элемент, прежде чем его установить на место. Для этого простоя скручиваются саморезом сложенные вместе боковые лепестки.

Гипсокартон изгибается аналогичным образом. С одной стороны надрезается слой картона, а в противоположную плавно огибается на каркас.

Сборка каркаса под гипсокартон представляет собой достаточно простое занятие. В процессе работы самым важным моментом являлась нанесение разметки, и ее перенос с пола на потолок. Ведь именно от степени точности выполнения этой операции зависит и конечный результат все проделанной работы.

Технологии монтажа профиля

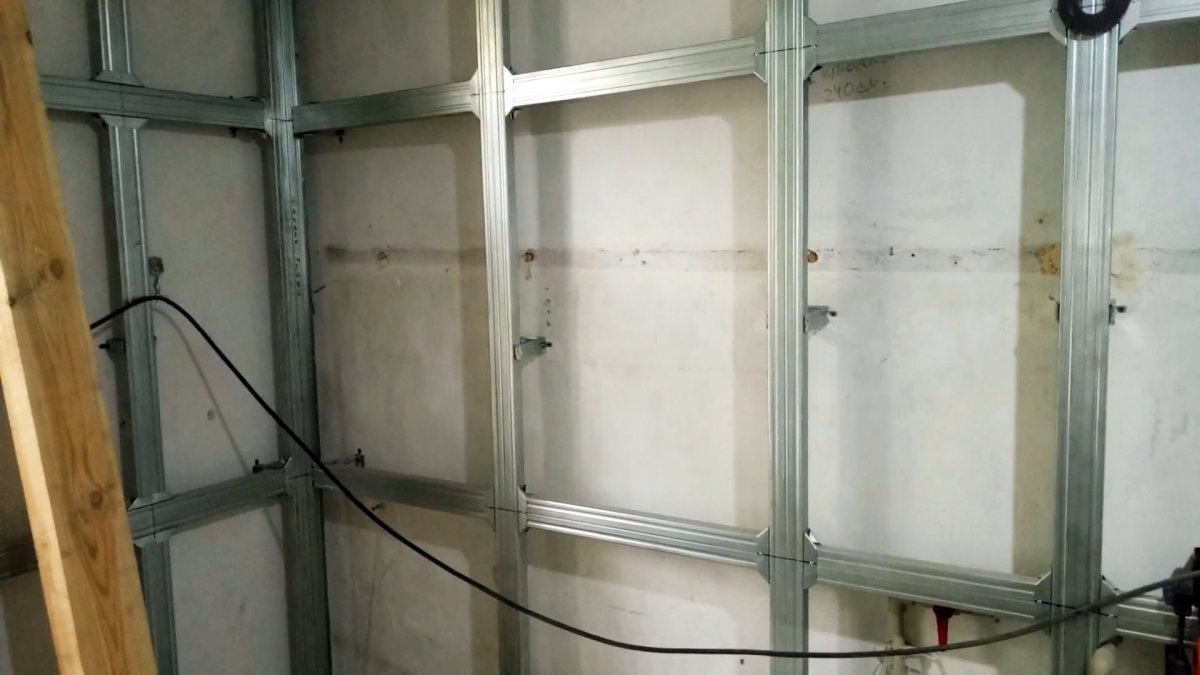

Выравнивание стоечного профиля по шнурку

Установка профиля под гипсокартон может осуществляться по двум известным технологиям. Первая из них американская. В ней стоечный профиль желобом направляется вглубь конструкции. Вторая, немецкая, заключается в расположении этого желоба по ходу монтирования каркаса. А в основном тип ориентирования профилей зависит от сложившейся обстановки и особенностей самой конструкции.

Если изготавливается каркас на стену под гипсокартон, то стоечный профиль крепится при помощи подвесов. Затем, установив в направляющие лотки и закрепив боковые стойки, при этом выровняв их с использованием уровня и отвеса, следует натянуть шнур. Он будет являться ориентиром и границей прикосновения средних стоек каркаса. Перед этим, конечно же, все стойки уже необходимо установит в направляющие планки и слегка их поджать лепестками подвесов, чтобы не упали. После того как шнурок будет натянут, каждую стойку необходимо установить на место и закрепить при помощи саморезов с двух сторон.

Установка перегородки на металлическом каркасе

Перейти к содержимому

Предыдущая Следующая

Установка перегородки на металлическом каркасе

megaturk2022-11-24T14:05:49+03:00

Как создать перегородку на металлическом каркасе?

Для того, чтобы разделить комнату на разные площади или сделать ее меньше, вы можете самостоятельно создать перегородки .

В сегодняшней статье мы расскажем, как построить перегородку на металлическом каркасе. Таким образом, вы можете организовать свое жилое пространство в соответствии со своим стилем.

Зачем создавать перегородку?

Установка перегородок

Начнем с того, что в домах или офисах, когда требуются дополнительные помещения, мы выбираем добавление внутренних стен. Таким образом, гипсокартон — лучшее решение для создания комнат или разделения большого зала для получения дополнительных пространств.

Фактически, установив перегородку, мы можем наслаждаться удобством монтажа и демонтажа гипсокартона, когда захотим. Другими словами, это просто вопрос отвинчивания, учитывая, что гипсокартонные плиты крепятся непосредственно к металлическому каркасу.

Пошаговое руководство по возведению перегородки

Необходимые материалы

• Направляющая стена U
• Стеновая стойка C
• Винт для направляющей и металлических стоек 900 38
• Шуруп для гипсокартона
• Ножницы по металлу профилей)
• Рулетка
• Аккумуляторная дрель
• Шуруповерт для гипсокартона
• Гипсокартон ( выберите, какие типы гипсокартона вы хотите использовать)
• Минеральная вата
• Карандаш
• Защитные перчатки

Установка каркаса с металлическими стойками

Шаг 1. Определение положения стены с металлическими стойками

Прежде всего, нам нужно определить положение нашей стены из металлических стоек. Для этого сделайте замер положения перегородки. Затем поставьте отметку карандашом на земле. На противоположном конце сделайте то же самое.

Установка перегородки на металлическом каркасе

Шаг 2. Крепление U-образной направляющей к полу

Во-вторых, между этими двумя отметками укажите положение U-образной направляющей, которая будет закреплена на полу. Затем обратите внимание на длину U-образной дорожки сзади. При необходимости срежьте одну сторону ножницами по металлу. Затем, в зависимости от пола, который у вас есть (бетон…), используйте соответствующие винты, чтобы надежно закрепить направляющую к полу.

Этап 3: Установка стойки C на стене

В-третьих, снимите мерки от пола до потолка. После этого отрежьте С-образную шпильку по длине, максимально на 5 миллиметров короче высоты пола до потолка. Поместите его в свою U-образную направляющую и приложите к поверхности стены. Выберите винты, соответствующие типу вашего фона (дерево, бетон, кирпич и т. д.), и прикрепите С-образную шпильку к стене.

Гипсокартон с металлическим каркасом

Шаг 4. Установка U-образной направляющей на потолке

В-четвертых, над стойкой, которую мы только что прикрепили к стене, установите потолочную направляющую. Затем используйте другую шпильку, пойманную по длине, и вставьте ее в верхнюю и нижнюю направляющие. Закрепите U-образный профиль на потолке. Там, где останавливается шпилька, находится конец перегородки. Это означает, что это то место, где нам нужно исправить (верхнее и нижнее).

Что касается промежуточных шпилек, то они не зафиксированы. Действительно, мы оставляем их как есть из-за гипсокартона, который мы будем класть на следующих этапах.

Крепление гипсокартона к металлическому каркасу перегородки

Шаг 5: Укладка гипсокартона в перегородку

В-пятых, мы проверяем, чтобы гипсовые плиты, которые мы будем использовать, были обрезаны по размеру. Чтобы избежать контакта с землей (из-за того, что гипс может впитывать воду и влагу), мы уплотняем доски к потолку, поднимая их над полом.

С помощью 25-миллиметрового специального шурупа для гипсокартона закрепите гипсокартон на металлической шпильке с помощью шуруповерта для гипсокартона.

Шаг 6: Изоляция перегородки

Изоляция перегородки

И последнее, но не менее важное: чтобы улучшить акустические и тепловые характеристики перегородки, мы настоятельно рекомендуем утеплить вашу перегородку.

Следовательно, согласно размерам металлического каркаса, обязательно нарежьте минеральную вату. Выполняем этот этап по мере изготовления плит второй фазы перегородки.

Этап 7: Стыковка и отделка гипсокартонных плит

После того, как вы закончите, вы можете начать соединение гипсокартонных плит .

Соединение гипсокартона

Наша компания

Board & Wall Co. — компания-поставщик материалов для гипсокартона, базирующаяся в Стамбуле, Турция. В настоящее время мы экспортируем продукцию в 30 стран Европы, Африки, Ближнего Востока и Карибского бассейна.

В основном наша продукция:

✔ гипсокартон / гипсокартон
✔ штукатурка
✔ фиброцементная плита
✔ шуруп для гипсокартона
✔ гипсовая потолочная плитка
✔ металлические каркасные профили
✔ готовая смесь для заделки швов
✔ изоляционные рулоны и панели
✔ панели доступа

Для получения дополнительной информации мы приглашаем вас ознакомиться с нашим каталогом . Подпишитесь на нас в LinkedIn и Instagram , чтобы быть в курсе наших последних новостей.

Главная » Блог » Установка перегородки на металлическом каркасе

Наверх

Как установить стальную дверную раму на стальные стойки

В этом руководстве приведены пошаговые инструкции по установке стальной дверной рамы в конструкцию из стальных стоек. Это дополнение к видео SDI ниже. Пожалуйста, посмотрите видео для демонстрации всех шагов в этом процессе.

В любом строительном проекте безопасные проемы требуют правильной установки рамы. Это руководство проведет вас через ключевые этапы правильной установки стальной дверной рамы в конструкцию из стальных стоек.

• ПОДГОТОВКА:   Выберите правильные материалы и инструменты для этого проекта.
• УСТАНОВИТЬ:   Установите раму вертикально, по уровню и под прямым углом; полная установка каркаса.
• ПРОВЕРКА:   Проверьте дверь, чтобы убедиться, что она работает правильно.

Шаг 1: Подготовка

1. Расположите раму в месте дверного проема. Убедитесь, что номер проема рамы соответствует фактическому номеру места проема.

2. Сравните форму и размер рамы с рисунком.

3. Проверьте расписание оборудования. Свяжитесь с вашим дистрибьютором, если информация не совпадает.

4.  Убедитесь, что на раме установлены надлежащие элементы жесткости. Также проверьте размер петли, тип защелки и доводчик.

5. На способ установки двери влияет отделка пола. Определите, будет ли отделка пола:

• Бетон
• Ковер
• Дерево
• Плитка

Мы используем петлю 4-1/2 дюйма, ответную планку ASA, а также усилители доводчика как с обычным, так и с параллельным рычагом. Если ваша стеновая система состоит из стальных стоек 3-5/8” и гипсокартона толщиной 5/8” с каждой стороны, будет использоваться стандартный анкерный болт 5-3/4”. При установке некоторых рам могут потребоваться нестандартные или нестандартные анкеры. Для этой установки мы используем как стандартные стальные шпильки, так и деревянные анкерные шпильки.

6. Затем определите, какой будет отделка пола: бетон, ковер, дерево или плитка.

Мнение экспертов:

✓ Перед установкой рамы всегда проверяйте состояние пола по чертежу.
✓ Обстоятельства могут потребовать монтажа рамы непосредственно к бетону или может быть ковер, плитка, керамическая плитка или деревянный пол, который еще предстоит уложить.
✓ Если вы устанавливаете дверную коробку перед укладкой пола, очень важно знать характеристики пола, который будет уложен. Это позволит вам правильно отрегулировать раму, чтобы двери не волочились и не создавали слишком большой зазор после завершения установки.

ПРИМЕЧАНИЕ: Некоторые виды отделки из дерева и плитки, такие как карьер, имеют толщину до 3/4″.

7. Отрегулируйте рамы в соответствии с толщиной покрытия пола. Большинство рам оснащены регулируемыми базовыми анкерами, которые позволяют адаптироваться к поверхностям пола до 1-3/8″.

8.  ВНИМАНИЕ: Не все напольные анкеры являются регулируемыми. Производители SDI могут предоставлять регулируемые или фиксированные анкеры. Мы рекомендуем вам заранее связаться с вашим руководителем работ, чтобы уточнить требования к напольным анкерам финишного покрытия.

9. Рама может поставляться в разобранном виде (КД).

Мнение экспертов:

✓  Рамы KD требуют минимальной сборки.

✓ Каждый слот на раме KD имеет соответствующую вкладку.

✓  Самое важное соединение лепестков находится в пазовой части рамы. Эти выступы должны быть согнуты наружу.

10. Установите анкеры основания на раму с помощью прилагаемых винтов. Предварительно сваренные рамы транспортируются на место работы с помощью временной транспортировочной балки, чтобы предотвратить скручивание рамы при транспортировке. Этот временный стержень не следует использовать в качестве распорки для установки рамы.

Мнение экспертов:

✓ Временная транспортировочная балка приваривается на заводе. Важно, чтобы временная транспортировочная планка была правильно удалена путем шлифовки. Не сгибайте и не скручивайте его.

11. В этот момент стальные шпильки должны быть на месте, за исключением шпилек вокруг чернового отверстия. Поставьте раму вверх по линии стены в предложенном месте.

12. Поместите распорку подходящего размера между петлей и ударьте по косякам об пол.

ВНИМАНИЕ: Проверьте разбрасыватель, чтобы убедиться, что он обрезан ровно и точно. Это поможет выровнять косяки, поскольку они прикреплены к полу, и имеет решающее значение для обеспечения правильной установки. Также убедитесь, что рама расположена с учетом толщины гипсокартона.

Шаг 2. Установка рамы по отвесу, уровню и угольнику

13.  Закрепите анкеры основания к полу на каждом косяке с помощью шурупа по бетону или анкерного штифта. Установите не менее шести анкеров. Поместите три на косяк петли и три на ответный косяк.

14. Правильное расстояние между якорями очень важно. Анкер должен быть над каждой петлей и прямо поперек на той же высоте на распорке.

ПРИМЕЧАНИЕ. Для получения дополнительных рекомендаций по размещению анкеров см. отраслевые стандарты, опубликованные SDI.

15.  Если для вашей установки требуются электрические компоненты, немедленно установите кабелепроводы или гибкий кабель для низковольтной проводки.

16. Поместите еще одну распорку в середине рамы между шарниром и защелками, чтобы рама оставалась прямой и выровненной.

17. Проверьте верхнюю часть рамы на точность уровня. При необходимости отрегулируйте базовые анкеры для достижения ровного напора и надлежащего зазора между полом.

18. Переместите шпильку на место и начните прикручивать шпильки к направляющей снизу. Установите винты с каждой стороны стойки.

19. После закрепления основания стойки прикрепите стойки к каждому косяку на верхней стальной пластине стойки. Затем установите винты с обеих сторон шпильки.

20. Установите жатку над рамой. Шпильки должны быть перпендикулярны стальной направляющей. Размер между косяками должен быть одинаковым вверху и внизу рамы.

21. Снова проверьте раму на наличие отвеса, уровня и перпендикулярности.

22. Закрепите верхнюю стальную анкерную шпильку на ответной планке с помощью винтов. Проверьте петлю и защелкните косяки на точность отвеса во всех направлениях.

23. Расположите верхнюю часть шарнирного косяка на стойке так, чтобы с каждой стороны на нее можно было установить гипсокартон нужной толщины.

24. Согните ушко анкера вокруг шпильки, чтобы удерживать анкер на месте.

Мнения экспертов:

✓ Условия каркаса в проеме влияют на тип используемого анкера, например, анкеры с деревянными шпильками.

✓  Деревянные анкеры для шпилек имеют ушки, которые позволяют нам сгибать их, оборачивать вокруг шпильки, а затем прикручивать к шпильке для облегчения установки.

25. Прикрепите анкер к стойке с помощью прилагаемых винтов. Проверьте раму на отвес. Убедитесь, что рама отвесная, ровная и квадратная, что гарантирует правильную работу двери при установке.

Шаг 3. Завершение установки

26. Проверьте размер и правильность рамы, затем ввинтите оставшиеся анкеры рамы в шпильки. Закрепите каждый анкер как минимум двумя винтами.

27.  При использовании деревянных анкеров для шпилек плотно согните ушки к шпильке.

28.  После того, как рама закреплена на шпильках и плотно закреплена, еще раз проверьте правильность и точность во всех направлениях.

29. Проверьте электропроводку, если это требуется для проема дверной рамы.

30. Перед навешиванием гипсокартона установщик гипсокартона должен проверить, чтобы рама была вертикальной, ровной и ровной. Установщику следует избегать слишком сильного вдавливания гипсокартона в петлю, ответную планку или косяки головки, потому что это может нарушить выравнивание рамы.
