Схема подключения УЗО в однофазной сети с заземлением в частном доме
При эксплуатации действующих электросетей важно побеспокоиться о безопасности обслуживающего персонала и пользующихся их услугами потребителей. Согласно требованиям ПУЭ это касается как однофазных, так и трехфазных цепей, нередко обустраиваемых в частных домах. Чтобы уберечь пользователей от удара током, на потребительской стороне устанавливаются приборы, называемые устройствами защитного отключения (УЗО). При этом важно знать, как подключить УЗО с заземлением в частном доме, не нарушая положений действующих стандартов.
Содержание
- Обобщенный взгляд на защиту
- Что собой представляет УЗО
- Традиционные схемы подключения УЗО
- Классическая схема УЗО без заземления
- Групповая и многоступенчатая защита
- Подключения УЗО в сети с заземлением
- Какая схема лучше
Обобщенный взгляд на защиту
Безопасность оперативного персонала и пользователей электросетей достигается за счет проведения следующих мероприятий:
- заземление или зануление (соединение с нейтралью) всех металлических частей оборудования;
- организация повторного заземления путем обустройства отдельного контура;
- установка в нагрузочных цепях особо опасных комнат (ванных например) устройств отключения типа УЗО.
Последний вариант допускается использовать как в заземленных, так и в незаземленных электрических цепях.
При общем подходе к оценке средств защиты отмечается, что заземлять конструкции необходимо для снижения угрожающего человеку потенциала до безопасного уровня. В отличие от них УЗО обеспечивает защищенность за счет мгновенного отключения сети при достижении токами утечки предельных значений. В технических характеристиках этих устройств данный параметр относится к основным показателям эффективности функционирования.
Что собой представляет УЗО
Характеристики УЗОВ расшифровке аббревиатуры УЗО основной акцент делается на отключении, что указывает на кардинальный характер защитных мер. Чтобы понять, как срабатывает этот прибор в опасной ситуации, следует ознакомиться с его конструкцией. Прибор УЗО состоит из следующих основных частей:
- дифференциальное устройство, в котором сравниваются втекающий и вытекающий токи;
- электронная схема, способная реагировать на их дисбаланс;
- исполнительный модуль, оформленный в виде контактора, отключающего электросеть от потребителя.
Принцип защитного действия УЗО основан на особенностях его конструкции, позволяющих оценивать величину утечек на землю и мгновенно реагировать на них. За счет высокой скорости обрыва соединения с действующей сетью величина тока в нагрузке не успевает достичь критических значений.
Традиционные схемы подключения УЗО
В электрических сетях бытового назначения с установленными в них розетками и осветительными приборами применяются УЗО без заземления, что характерно для системы защиты TN-C. В соответствии с особенностями ее функционирования от станционного оборудования до потребителя проводится линия, в которой предусмотрен только совмещенный проводник PEN. Как правило, разделение его на защитную шину PE (к ней подсоединяется заземляющий контур) и рабочую N в многоквартирных домах не производится.
Классическая схема УЗО без заземления
Схема подключения УЗО без заземленияОбычно устройства УЗО включаются в незаземленные сети бытовых потребителей, электропитание в которых организовано посредством двухпроводной линии.
Все что они гарантируют – это ее отключение в случае превышения током утечки допустимого значения (30 мА, например). Такие защитные коммутации, как отключение сетевого питания при перегрузке или коротком замыкании, эти приборы обеспечить не в состоянии. Поэтому схемы подключения УЗО в однофазных сетях предполагают обязательное наличие в них автомата защиты от КЗ и перегруза.
Диапазон токов, на которые рассчитывается автоматический выключатель, подбираются индивидуально для каждой конкретной нагрузочной линии. Совместная работа этих двух приборов гарантирует надежную защиту человека от высоких напряжений в бане, например. Одновременно с этим их применение позволяет уберечь эксплуатируемую в современной квартире бытовую технику от выхода из строя. Довольно часто автоматический выключатель вместе с УЗО заменяют дифавтоматом, который содержит в общем корпусе сразу оба устройства.
Групповая и многоступенчатая защита
При так называемом «групповом» включении УЗО на выделенную линию ставится отдельное устройство с автоматическим выключателем или дифавтомат.
В этом случае каждая из подключенных к сети групп нагрузок обслуживается независимо от других, что повышает избирательность защитных функций. В итоге безопасность пользования бытовыми приборами в каждой из комнат заметно возрастает.

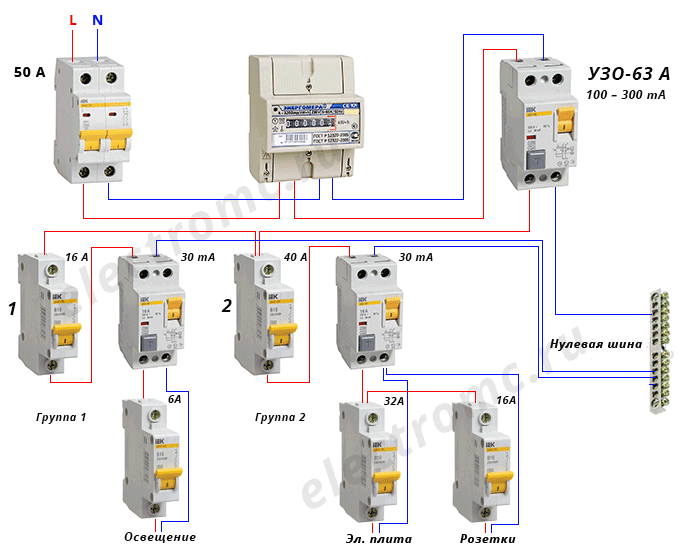

Большую защищенность дает ступенчатая схема, при которой группа нагрузок подключается к сети через еще одно аналогичное устройство (оно образует вторую ступень). Использование этих систем позволяет повысить надежность защиты в сравнении с классической. Но из-за сложности исполнения и технической избыточности в быту они применяются крайне редко.
Подключения УЗО в сети с заземлением
Подключение УЗО с заземлениемТиповая схема подключения УЗО в однофазной сети с заземлением строится по тем же правилам, согласно которым оно монтируется сразу за счетчиком энергии. Отличие состоит в наличии в ней отдельной шины, прокладываемой в обход комплекта защитных устройств.
При этом надежность срабатывания каждого из устройств заметно повышается за счет значительных по величине утечек по цепи «фаза – корпус оборудования – земля».
Специальных операций для обустройства защиты в этом случае не требуется. При наличии защитного контура в частном доме, например, заземлить действующую электросеть с УЗО не составит труда. Для этого следует сделать расщепление на главной заземляющей шине (ГЗШ), а затем оформить отвод от PE проводника.
Какая схема лучше
Подключение УЗО и вводного автоматаПри оценке рассмотренных схем исходят из того, какой уровень безопасности обеспечивает каждая из них. Для решения этого вопроса потребуется сравнить их не только по эффективности защиты, но и по затратам на реализацию. После внимательного изучения можно сделать следующие выводы:
- При ограниченном числе линейных потребителей применяется простейший комплект приборов, состоящий из одного УЗО и стоящего за ним линейного автомата.
- В случае разветвленной сети из одно- или трехфазных нагрузок предпочтительнее групповое включение.
- При высоких требованиях к безопасности допускается применять ступенчатое подключение защитных устройств.
Последний способ оптимален для частного дома.
Перед тем как подключать УЗО без заземления в частных домах, схему его коммутаций следует тщательно изучить. В этом случае самый надежный вариант – использование многоступенчатых систем из нескольких устройств с разными значениями токовых утечек.
Современные дачные постройки отличаются развитой системой электроснабжения с хорошей защищенностью от поражения током благодаря наличию повторного заземления. Поэтому в них применяются упрощенные схемы, предполагающие использование универсальных УЗО на токи утечки до 30 мА (для отдельной защиты водонагревателя, например). Но чаще всего предпочтение отдается типовым дифференциальным устройствам, рассчитанным на соответствующую отсечку по перегрузкам.
К характерным ошибкам относят нарушения в выборе уровня установки УЗО, когда его включают в цепи с неправильно подобранными токами утечки.
Чтобы избежать нарушений правил подсоединения подводящих и отводящих проводников, при их коммутации руководствуются схемой на корпусе прибора.Тонкости подключения автоматов и УЗО в щитке: нюансы монтажа + схемы
От правильного подключения электропроводки в доме зависит комфортное проживание всех его обитателей и бесперебойная работа бытовых приборов. Согласны? Чтобы обезопасить технику, находящуюся в доме, от последствий перенапряжения или короткого замыкания, а обитателей от опасностей, связанных с электрическим током, нужно включить в схему защитные аппараты.
При этом необходимо выполнить главное требование — подключение УЗО и автоматов в щитке должно быть сделано правильно. Не менее важно не ошибиться с выбором этих устройств.
Но не волнуйтесь, мы расскажем вам о том, как все сделать правильно.
В этой статье речь пойдет о том, по каким параметрам выбирают УЗО. Кроме того, здесь вы найдете особенности, правила подключения автоматов и УЗО, а также множество полезных схем по подключению. А приведенные в материале видеоролики помогут реализовать все на практике даже без привлечения специалистов, если вы хоть немного разбираетесь в электрике.
Содержание статьи:
- Основные принципы подключения
- Выбор УЗО по главным параметрам
- Критерий #1. Нюансы подбора аппарата
- Критерий #2. Существующие типы УЗО
- Установка УЗО и автоматов в щитке
- Главные правила подключения
- Особенности схем подключения
- Подробно о простой схеме
- Вариант подключения автоматов без УЗО
- УЗО в трехфазной сети
- УЗО и автоматы на трехфазном щите
- Выводы и полезное видео по теме
Основные принципы подключения
Для подключения УЗО в щитке нужны два проводника.
По первому из них ток поступает к нагрузке, а по второму — уходит от потребителя по внешнему контуру.
Как только происходит утечка тока, появляется разность между его величинами на входе и выходе. Когда результат превосходит заданную величину, срабатывает в аварийном режиме, защищая тем самым всю квартирную линию.
На аппараты защитного отключения негативно воздействуют КЗ (короткое замыкание) и перепады напряжения, поэтому они сами нуждаются в прикрытии. Задачу решают путем включения в схему автоматов.
В составе УЗО имеется кольцеобразный сердечник с двумя обмотками. По своим электрическим и физическим характеристикам обмотки идентичны
Ток, питающий электроприборы, поступает через одну из обмоток сердечника в одну сторону. Другую направленность он имеет во второй обмотке после прохождения через них.
Самостоятельное выполнение работ по монтажу устройств защиты предполагает использование схем. Как модульные УЗО, так и автоматы для них устанавливают в щитке.
Прежде чем начинать монтаж нужно решить следующие вопросы:
- сколько УЗО следует установить;
- где они должны находиться в схеме;
- как подключить, чтобы УЗО работало корректно.
Правило электромонтажа гласит, что все соединения в должны входить в подключаемые устройства сверху вниз.
Профессиональные электрики объясняют это тем, что если завести их снизу, то КПД у подавляющего большинства автоматов снизится на четверть. Кроме того, мастеру, работающему в щитовой, не придется дополнительно разбираться в схеме.
УЗО, рассчитанные для установки на отдельных линиях и обладающие малыми номиналами, в общую сеть монтировать нельзя. В случае несоблюдения этого правила возрастет как вероятность утечек, так и КЗ.
Выбор УЗО по главным параметрам
Все технические нюансы, связанные с выбором УЗО, знают только профессиональные монтажники. По этой причине специалисты должны делать подбор устройств еще при разработке проекта.
Критерий #1.
Нюансы подбора аппаратаПри выборе аппарата в качестве основного критерия выступает номинальный ток, проходящий через него в длительных режимах работы.
Исходя из стабильного параметра — утечки тока, есть два основных класса УЗО: «А» и «АС». Аппараты последней категории более надежные
Величина In находится в диапазоне 6-125 А. Дифференциальный ток IΔn — вторая по важности характеристика. Это фиксированное значение, по достижении которого срабатывает УЗО. При его выборе из ряда: 10, 30, 100, 300, 500 мА, 1 А приоритет имеют требования безопасности.
Влияет на выбор и цель установки. Для обеспечения безопасной работы одного прибора ориентируются на значение номинального тока с небольшим запасом. Если защита нужна для дома в целом или для квартиры, все нагрузки суммируют.
Критерий #2. Существующие типы УЗО
Следует различать УЗО и по типам. Их всего два — электромеханические и электронные. Основной рабочий узел первого — магнитопровод с обмоткой. Его действие заключается в сравнении значений тока, уходящего в сеть и возвращающегося обратно.
Есть такая функция и в аппарате второго типа, только выполняет ее электронная плата. Работает она исключительно при наличии напряжения. Из-за этого электромеханический прибор защищает лучше.
У аппарата электромеханического типа имеется дифференциальный трансформатор+реле, а у электронного типа УЗО присутствует электронная плата. В этом заключается различие между ними
В ситуации, когда потребитель случайно коснется к фазному проводу, а плата окажется обесточенной, в случае установки электронного УЗО человек попадет под напряжение. При этом защитное устройство не сработает, а электромеханическое в таких условиях останется работоспособным.
Тонкости выбора УЗО описаны в .
Установка УЗО и автоматов в щитке
Электрощит, в котором находятся устройства учета и распределения нагрузки, обычно является местом и для монтажа УЗО. Независимо от выбранной схемы, существуют правила, обязательные при подключении.
Главные правила подключения
Наряду с устройством автоматического отключения, на щиток устанавливают и .
Все что нужно для этого — минимум инструментов и грамотная схема.
Стандартный набор должен состоять:
- из пакета отверток;
- пассатижей;
- бокорезов;
- тестера;
- торцевых ключей;
- кембрика.
Также для монтажа потребуется кабель ВВГ разных цветов, подобранный по сечению в соответствии с токами. Изоляционной трубкой ПВХ выполняют маркировку проводников.
Когда на DIN-колодке, имеющейся на щите, есть место, на него монтируют устройство защитного отключения. В противном случае устанавливают дополнительную.
Ключевой принцип монтажа следующий: соприкосновение нулевого проводника после УЗО ни с входным нулем, ни с заземлением недопустимо, поэтому его изолируют по аналогии с другими жилами.
Последовательно с УЗО необходимо включать защитный автомат. Это также одно из важнейших правил.
Когда защита всего жилья выполнена с применением одного УЗО, используют схему, включающую несколько автоматов.
Чтобы исключить присутствие дополнительных проводов на щите, что выглядит не очень эстетично, для подключения пучка жил применяют гребенчатую (распределительную) шину
В проект включают, кроме добавочных АВ, еще одну составляющую — изолятор нулевой шины.
Монтируют его на корпус щитка или на din-рейку.
Вводят это дополнение из-за того, что при большом числе нулевых проводников, подключаемых к выходной клемме отключающего устройства, они просто не поместятся в одном зажиме. Изолированная нулевая шина — лучший выход из этой ситуации.
Иногда электрики, чтобы поместить весь пучок нулевых проводов в гнездо, принимают решение о подпиливании жил одножильного кабеля. В случае когда кабель многожильный несколько жилок удаляют.
Этот вариант лучше не использовать, поскольку из-за уменьшения сечения проводников увеличится сопротивление, следовательно, возрастет нагрев.
Как число монтажных отверстий, так и их диаметр может быть разным. Шина земли крепится непосредственно на корпус.
Нулевые провода в одной скрутке — дополнительное неудобство при выявлении повреждений на линии, а также когда нужно демонтировать один из кабелей. Здесь не обойтись без откручивания зажима, разматывания жгута, что обязательно спровоцирует появление трещин в жилах.
Нельзя монтировать синхронно и два провода в одно гнездо. Входы автоматов защиты связывают перемычками. В качестве последних при профессиональном монтаже применяют специальные стыковочные шины под названием «гребенка».
Особенности схем подключения
Выбор схемы предусматривает учет особенностей конкретной электрической сети. Среди многочисленных вариантов есть всего две схемы, использующиеся для подключения автоматов и УЗО в , считающиеся основными.
Самая простая схема монтажа автоматов и защитного устройства. Она может быть применена для подключения от одной до нескольких нагрузок, соединенных параллельно
В первом и самом простом способе, когда одно УЗО защищает всю электрическую сеть, кроются недостатки. Основной — трудности в выявлении конкретного места повреждения.
Второй — когда в функционировании УЗО произойдет какой-то сбой, из работы будет выведена вся система. Прибору защитного отключения отводят место сразу после счетчика.
Следующий способ предусматривает наличие таких аппаратов на каждой индивидуальной линии.
При сбое на одной из них, все остальные будут в рабочем состоянии. Для реализации этой схемы требуется более габаритный щиток и большие затраты в финансовом плане.
Подробно о простой схеме
Рассмотрим подключение УЗО с автоматами на простой квартирный щит. На входе стоит автомат включения двухполюсный. К нему подключено двухполюсное УЗО, к которому два однополюсных автомата.
К выходу каждого из них подключена нагрузка. В принципе УЗО вводят в схему также, как и .
На корпусе УЗО имеется кнопка «Тест». Она предназначена для тестирования его работы. Производители советуют не реже одного раза в месяц пользоваться этой клавишей и проверять работу самого устройства
Фаза, подведенная к автомату включения, заходит на вход УЗО с выводом на автоматы. Нулевой выход с автомата идет на нулевую шину, а с нее — на вход в аппарат.
С его выхода нулевой проводник направляется уже на вторую нулевую шину. В наличии этой второй шины и заключается особый нюанс, не зная о котором невозможно добиться нормального функционирования схемы.
УЗО в процессе работы контролирует как входящее, так и выходящее напряжение — сколько зашло на входе, столько должно быть и на выходе.
Если равновесие нарушено и на выходе оно больше на величину уставки, на которую настроено УЗО, происходит его срабатывание и автоматическое отключение питания. За этот процесс как раз и отвечает нулевая шина.
В электрических схемах, где не предусмотрен монтаж аппарата защитного отключения, только один общий ноль.
В схемах с УЗО картина другая — здесь уже присутствует несколько таких нолей. При использовании одного устройства их два — общий и тот, относительно которого работает защитный аппарат.
Если подключено два УЗО — нулевых шин три. Обозначают их индексами: N1, N2, N3 и т.д. В целом нулей всегда на один больше, чем устройств защитного отключения. Один из них основной, а все остальные привязаны непосредственно к УЗО.
Цветовое обозначение электрических проводов согласно правилам, установленным ПУЭ. Эту маркировку нужно изучить, прежде чем приступать к установке защитных аппаратов
Если предполагается подключать через УЗО не все оборудование, то ноль подают с общей шины.
Прибор защитного отключения в этом случае исключают из цепи.
При добавлении однополюсного автомата, работающего от УЗО, с выхода последнего фазу подают на вход автоматического выключателя. С выхода выключателя проводник подключают к одному контакту нагрузки. Ноль на нее подводят ко второму выводу. Поступает он с нулевой шины, созданной УЗО.
На щите имеется еще один элемент — шина защитного заземления. Корректная работа УЗО без нее невозможна.
Трехпроводная сеть есть только в новых домах. В ней обязательно присутствует нулевая фаза и заземление. В домах, построенных давно, имеется только фаза и ноль. В таких условиях УЗО также будет функционировать, но немного иначе, чем в трехфазной сети.
Как выход из положения заземление выводится третьим проводником на розетки, а затем на потолок к тому месту, где подключаются люстры. К выключателям «землю» не подают.
Вариант подключения автоматов без УЗО
Бывают случаи, когда один из автоматов нужно подключить, минуя устройство защитного отключения.
Питание подключают не с выхода УЗО, а со входа в него, т.е. непосредственно с автомата. Фазу подают на вход, а с выхода ее подключают к левому выводу нагрузки.
Ноль берут с общей нулевой шины (N). Если случится повреждение на участке, подконтрольном УЗО, он будет выведен из схемы, а вторая нагрузка не будет обесточена.

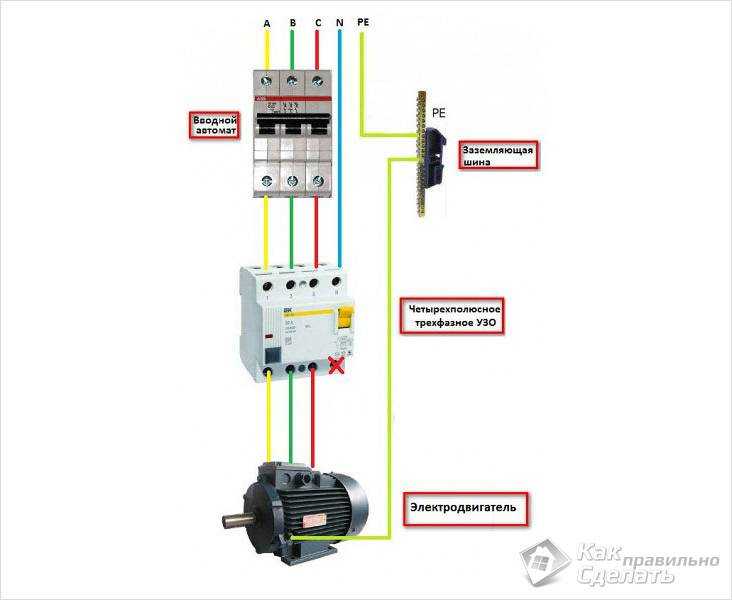

УЗО в трехфазной сети
В сеть такого вида включают или специальное трехфазное УЗО с восемью контактами, или три однофазных.
Размещают схему подключения УЗО на его корпусе. Провода, отходящие от выходных клемм, подводят к распредсети квартиры
Принцип подключения полностью идентичен. Монтируют его согласно схеме. Фазы А, В и С подают питание на нагрузки, рассчитанные на 380 В. Если рассматривать каждую фазу отдельно, то в тандеме с кабелем N (0), она обеспечивает серию однофазных потребителей 220 В.
Производители выпускают трехфазные аппараты защиты отключения, адаптированные к большим токам утечки. Они предохраняют электропроводку только от возгорания.
На фото две схемы: аппарат защиты отключения в однофазной и трехфазной сети системы TN-C-S. Это обозначает, что нулевой кабель делится на рабочий и защитный
С целью защиты людей от воздействия электрического тока, на отходящих ветках монтируют однофазные двухполюсные УЗО, настроенные на ток утечки в диапазоне 10-30 мА. Для прикрытия перед каждым вставляют автомат. В схеме после УЗО нельзя соединять рабочий ноль и заземление.
УЗО и автоматы на трехфазном щите

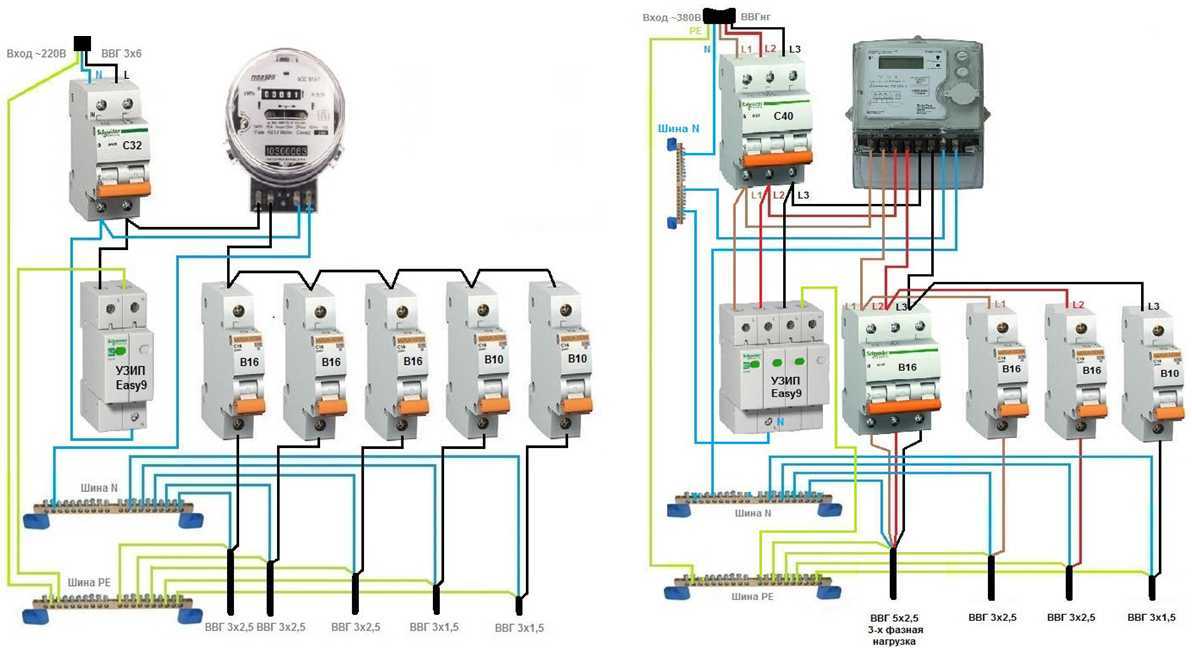

Разберем подробно не совсем стандартную схему, собранную на трехфазном распределительном щитке.
На нем находятся:
- трехфазные вводные автоматические выключатели — 3 шт.;
- трехфазное устройство защитного отключения — 1 шт.;
- однофазные УЗО — 2 шт.;
- однополюсные однофазные автоматы — 4 шт.
С первого вводного автомата напряжение поступает на второй трехфазный автомат через верхние клеммы. Отсюда же одна фаза идет на первое однофазное УЗО, а вторая — на следующее.
Напряжение со второго входного автомата поступает на трехфазное УЗО, на нижние клеммы которого подключена трехфазная нагрузка. Это защитное устройство предохраняет от токов утечки, а второй вводный автомат — от КЗ
Однофазные УЗО, установленные на щиток, являются двухполюсными, а автоматы — однополюсными. Для корректного функционирования защитного устройства необходимо, чтобы рабочие нули после него больше нигде не соединялись. Поэтому после каждого УЗО здесь установлена нулевая шина.
Когда автоматы не одно-, а двухполюсные, то отдельную нулевую шину устанавливать не придется. Если две нулевые шины объединить, будет происходить ложное срабатывание.
Каждое из однополюсных УЗО рассчитано на два автомата (1-3, 2-4). К нижним клеммам автоматов подключена нагрузка.
Общая шина заземления установлена отдельно. На вводный автомат заходят три фазы: L1, L2, L3 и рабочий нулевой провод.
Ноль подключен на общий ноль, а с него уходит на все УЗО. После он идет на нагрузку: с первого аппарата — на трехфазную, а со следующих однофазных — каждый на свою шину.
В трехфазной сети электрические величины векторные, поэтому их суммарное значение определяют не алгебраической, а векторной суммой этих величин
Хотя в этом распределительном щитке ввод трехфазный, разделение провода на PEN и PE не выполнено, т.к. ввод пятипроводный. На щит приходит три фазы, ноль и заземление.
Выводы и полезное видео по теме
Нюансы установки всех элементов :
Подробности монтажа УЗО:
УЗО и автоматы — оборудование технически сложное. Его целесообразно устанавливать в местах, где электрический ток может нести угрозу как безопасности людей, так и домашней технике.
Монтаж его предусматривает учет многих параметров, поэтому как расчет, так и установку лучше выполнят квалифицированные специалисты.
Если у вас есть опыт самостоятельного монтажа УЗО, пожалуйста, поделитесь им с нашими читателями.
Расскажите, каким моментам стоит уделить особое внимание. Оставляйте свои комментарии, задавайте вопросы в блоке под статьей.
Подключение УЗО: схема, видео, ошибки
УЗО (см. фото ниже) расшифровывается как устройство защитного отключения. Его основное назначение в электрике – защита проводки от утечки тока. Например, по своей невнимательности вы случайно повредили изоляцию кабеля и не заметили этого. Любой контакт с оголенными проводниками может привести к поражению электрическим током. Чтобы этого не произошло, существует как раз это электротехническое изделие, которое моментально отключает электричество в сети при обнаружении утечки тока.
Обращаем ваше внимание на то, что утечка может происходить и из-за старения магистрали. Старая изоляция просто лопается и лопается, в результате возникает ток утечки. Именно поэтому необходимо вовремя проводить замену домашней проводки и обязательно подключать УЗО с заземлением!
Принцип работы достаточно прост: прибор сравнивает через себя входящий ток (фазу) с выходящим (нулем).
- Основные недостатки
- Схема подключения
- Правила установки
- Шаг 1 — Отключение питания
- Шаг 2. Определение места установки
- Шаг 3 — Подключить
- Шаг 4 — Проверка
- Ошибки установки
- Видео инструкция
Основные недостатки
Среди недостатков УЗО стоит выделить:
- Если поставить защиту на всю электропроводку в доме, то при малейшем риске утечки электричество во всем частном доме может отключиться в то время, когда вас нет. Ложные срабатывания иногда доставляют массу проблем, например, если вы уезжаете на несколько дней, а свет гаснет, холодильник размораживается, а уличные фонари выключаются.
- Подключение УЗО к сети не решает проблемы короткого замыкания и перегрузки линии электропроводки. В случае короткого замыкания устройство просто выйдет из строя. Поэтому вместе с изделием обязательно нужно подключить автоматический выключатель.
В случае короткого замыкания устройство просто выйдет из строя. Поэтому вместе с изделием обязательно нужно подключить автоматический выключатель.Схема подключения
Вашему вниманию самые простые схемы подключения двухполюсного УЗО в однофазную сеть своими руками. Обращаем внимание на то, что защиту нужно ставить сразу после счетчика, чтобы мониторинг осуществлялся по всей проводке. Также рекомендуется выполнять разводку на каждом отдельном участке цепи так, чтобы отключался ток только на том участке, где происходит утечка (например, только на ванну, на стиральную машину или только на розетки).
Вот мы и разобрались с назначением устройства защитного отключения и схемой его самостоятельной установки. Теперь перейдем к процессу подключения к сети 220 Вольт.
Правила установки
Установка УЗО своими руками не представляет сложности даже для начинающего электрика. Рассмотрим пошаговую инструкцию подключения в квартире и доме.
Шаг 1 — Отключение электроэнергии
Для начала необходимо отключить электричество в сети и проверить его наличие мультиметром или индикаторной отверткой.
Шаг 2. Определение места установки
Вы сами решаете, подключать изделие сразу после счетчика или на отдельном участке цепи. Рекомендуем установку сразу после электросчетчика, но перед вводным автоматическим выключателем (для защиты прибора от токов короткого замыкания).
Шаг 3 — Соединить
Здесь все предельно просто — необходимо подвести и соединить жилы провода в специальные отверстия (сверху и снизу). Схема подключения отображается на передней панели каждой модели, а также указаны необходимые жилы. Например, схема 1-N, 2-N означает, что фаза и ноль заведены вверху, а фаза и ноль выведены еще и внизу (полярность должна соблюдаться). При отсутствии маркировки фазы и нуля по цвету их можно найти индикаторной отверткой (при прикосновении к жиле нуля лампа не загорится).
Шаг 4 — Проверка
После полного подключения УЗО необходимо проверить его дееспособность. Это можно сделать с помощью специальной кнопки тестирования на передней панели.
При ее нажатии имитируется ток утечки, в результате чего УЗО должно сработать. Если все заработало, значит установка прошла правильно.
Ошибки при установке
Как и в любом деле, при электромонтажных работах могут быть допущены опасные ошибки. Чтобы с вами этого не случилось, сейчас мы расскажем вам самые распространенные ошибки при подключении УЗО своими руками:
- Питающий сердечник начинается в нижней части корпуса. Делать этого не нужно, так как даже на схеме изделия питающий провод подключается сверху. При неправильном подключении устройство может выйти из строя.
- После УЗО не установлен автоматический выключатель. Как мы уже говорили, УЗО не срабатывает при коротком замыкании, что может сразу вывести изделие из строя. Именно поэтому обязательно подключайте машину в нужном месте.
- Локальные участки устройства защиты не устанавливаются на отдельных участках крупной электрической сети. В результате может возникнуть протечка, из-за которой отключится электричество во всем помещении.
Также рекомендуем посмотреть наглядную видеоинструкцию, в которой представлены все ошибки подключения:
Основные ошибки при подключении
Видеоинструкция
Вашему вниманию видеоинструкция по подключению двухполюсного УЗО к проводка в доме:
Наглядный пример установки
А в этом видео уроке показано, как подключить четырехполюсный УЗО без нуля:
Подключение трехфазного двигателя
Вот и все, что я хотел вам рассказать по данному вопросу. Надеемся, теперь вы знаете, как правильно подключить УЗО в однофазную и трехфазную сеть!
Полезное чтение:
- Почему удар током в ванной
- Что лучше выбрать: УЗО или дифавтомат
- Как заменить проводку в квартире
Основные ошибки при подключении
youtube.com/embed/bK7n0B_lNbU» allowfullscreen=»allowfullscreen»> Наглядный пример установки
Подключение трехфазного двигателя
Опубликовано: Обновлено: 04.11.2017 13 комментариев
Установка и проверка систем с заземлением в углу
Электрические системы заземляются для ограничения напряжения, вызванного молнией, перенапряжениями в сети или непреднамеренным контактом с линиями более высокого напряжения, и для стабилизации напряжения относительно земли во время нормальной работы. Электрические системы можно заземлить несколькими способами. Среди прочего, существуют системы с индукционным заземлением, системы с заземлением через сопротивление и системы с заземлением с высоким импедансом.
Наиболее распространенной системой с заземлением является система с глухозаземленным заземлением, в которой нет преднамеренного сопротивления заземления в цепи заземления или цепи заземления. Обычными системами с глухим заземлением являются 3-фазные, 4-проводные системы с высоким ответвлением треугольника; 3-фазные, 4-проводные системы, соединенные звездой; и 1-фазные 3-проводные системы с заземлением. 9Рисунок 1. Цепи переменного тока и системы, требующие заземления Раньше это разрешалось при определенных условиях. Например, на некоторых промышленных предприятиях было желательно иметь незаземленную систему, чтобы обеспечить непрерывность обслуживания и исключить дорогостоящие простои. Обычно на этих сервисах устанавливались наземные детекторы. Текущая отраслевая практика по-прежнему использует незаземленные системы по многим из тех же причин; однако эти незаземленные системы обычно выводятся на стороне нагрузки сервисного оборудования и контролируются на случай случайных замыканий на землю с помощью оборудования для обнаружения заземления.
NEC требует, чтобы система электропроводки в помещении была подключена к заземленной системе. Раздел 200.3 гласит:
«» 200.3 Подключение к заземленной системе. Электропроводка помещений не должна быть электрически соединена с системой электроснабжения, если последняя не содержит для любого заземленного проводника внутренней системы соответствующий заземленный проводник.
Необычная система с заземлением представляет собой 3-фазную трехпроводную систему с заземлением по углу треугольника. Это система, в которой один из фазных проводников трехфазной батареи треугольника преднамеренно заземлен. Угловые заземленные системы использовались для обеспечения услуг, обслуживающих только 3-фазную нагрузку, такую как скважинный насос. Трехфазные системы с угловым заземлением также устанавливались в прошлом в качестве основного оборудования для многих коммерческих или промышленных помещений. Их становится все меньше и меньше из-за более широкого использования заземленных систем с рабочим напряжением: 120 вольт и 277 вольт. В системе с заземлением в углу напряжение относительно земли на незаземленных фазных проводах такое же, как и напряжение между фазными проводами.
Правила для заземляющих проводников
Независимо от того, является ли система обычной заземленной системой или редко устанавливаемой в наши дни, правила для заземляющих проводников таких систем одинаковы. Важные требования к заземляющим проводникам заземленных электрических систем или служб содержатся в статье 200, в которой рассматривается идентификация заземляющих проводников и их клемм. Заземленный проводник должен быть идентифицированным проводником системы или службы. Размеры 6 AWG и меньше, как правило, должны быть идентифицированы белой или естественно-серой изоляцией по всей длине. Размеры больше 6 AWG разрешается обозначать белой или естественно-серой изоляцией; тремя полосами белого или естественно-серого цвета по всей длине изоляции проводника на изоляции, отличной от зеленой; или в точках их окончания отличительной белой маркировкой, окружающей проводник, например, цветной лентой или краской.
Фото 2
Другие важные требования к заземляющим проводам приведены в 240.22; они запрещают установку устройств сверхтока последовательно с любым заземленным проводником. Два ограничительных условия, перечисленных в 240.22, разрешают эту установку: первое, когда устройство защиты от перегрузки по току размыкает все проводники цепи, включая заземляющий проводник; а во втором используются плавкие предохранители для защиты двигателей и цепей двигателей от перегрузки в соответствии с 430.36. Раздел 240.22 гласит:
«» 240.22. Заземленный проводник. Никакое устройство максимального тока не должно подключаться последовательно к любому проводнику, который намеренно заземлен, если не выполняется одно из следующих двух условий:
(1) Устройство максимального тока размыкает все проводники цепи, включая заземленный провод, и спроектировано так что ни один полюс не может работать независимо.
(2) Если требуется согласно 430.36 или 430.37 для защиты двигателя от перегрузки.»3
0003
Раздел 230.75 требует, чтобы сервисное оборудование имело средства для отключения заземляющего провода. Этим средством разъединения может быть разъединяющая перемычка, клемма или наконечник, к которому при подключении присоединяется заземляющий проводник. Размыкающая линия используется в более крупном сервисном оборудовании для обеспечения требуемой изоляции для проверки диэлектрических характеристик и тестирования оборудования GFP.
Еще одно важное требование, касающееся заземленных проводников заземляющих систем, содержится в 250.24(A)(5). Здесь ясно, что соединения с землей заземляющим проводником после сервисного разъединителя запрещены. Это необходимо для предотвращения протекания обратного тока по заземленному проводнику через заземляющие проводники оборудования или другое заземленное оборудование при возвращении к источнику. Раздел 250.24(А)(5) гласит:
“ 5) Соединения заземления со стороны нагрузки.
Заземляющее соединение не должно быть выполнено ни с одним заземляющим проводником цепи на стороне нагрузки средств отключения, если иное не разрешено в этой статье».4
Фото 3 и приложения, где это все еще приемлемо: (1) для отдельно выделенных систем, (2) для соединений в отдельных зданиях сооружений и (3) для использования заземляющего проводника цепи для заземляющего оборудования. Здесь следует проявлять осторожность при определении того, допустимы ли какие-либо из этих условий, указанных в FPN, для заземленного фазового проводника.
Путь с низким импедансом
Раздел 250.24(B) требует, чтобы заземляющий проводник службы был установлен вместе с служебными проводниками, подведен к кожуху средств отключения служб и соединен с кожухом средств отключения служб. Сервисное оборудование изготовлено и имеет маркировку «Подходит для использования в качестве сервисного оборудования» или «Подходит для использования только в качестве сервисного оборудования».
Одной важной особенностью оборудования, имеющего любую из этих маркировок, является то, что в оборудовании используются средства, обеспечивающие соединение заземляющего проводника с корпусом средства отключения. Соединение заземленного провода в сервисном разъединителе служит двум жизненно важным целям. При нормальной работе заземленный проводник, который обычно является нейтральным проводником системы или службы, будет проводить несимметричный обратный ток к источнику. В условиях замыкания на землю заземляющий проводник должен служить в качестве пути с низким импедансом для тока замыкания обратно к обслуживающему трансформатору. Обслуживающая коммунальная служба предоставляет услугу, включающую заземляющий проводник, но очень редко заземляющий проводник оборудования. Размер этого заземляющего проводника должен включать в себя условия, позволяющие выдерживать ожидаемый ток нагрузки и любой ток короткого замыкания для отключения устройств перегрузки по току. Путь тока короткого замыкания должен быть эффективным, постоянным и непрерывным, иметь достаточную мощность и минимально возможное полное сопротивление (см.
250.24(D) и 220.22).
Рисунок 5. Применение автоматических выключателей в системе с заземлением на угол
Правила для автоматических выключателей и оборудования в системах с заземлением на угол
Автоматические выключатели, используемые в системах с заземлением на угол, должны выбираться тщательно и применяться в пределах их номиналов. Выключатели с косым номиналом также должны использоваться в пределах их номиналов. Типичные автоматические выключатели с косым номиналом должны быть 120/208 вольт или 277/480 вольт. Типичная маркировка на автоматических выключателях с прямым номиналом: 240 вольт, 480 вольт или 600 вольт. В системах с угловым заземлением обычно требуется установка прямоточных выключателей. Выключатели должны иметь номинальное значение, равное максимальному номинальному напряжению относительно земли на любом из полюсов выключателя. Например, выключатели, установленные в заземленной по углу системе на 480 вольт, не могут быть рассчитаны на 480/277 вольт.
Нижнее значение напряжения в этом рейтинге является номинальным напряжением между фазой и землей. В 480-вольтовой системе с заземлением в углу фазное напряжение будет составлять 480 вольт, а не 277 вольт.
Оборудование также должно иметь соответствующие характеристики для использования в системах с угловым заземлением. Например, сервисное оборудование для 240-вольтовой трехфазной системы с заземлением по углам должно иметь маркировку «Подходит для использования в качестве сервисного оборудования» и иметь соответствующие рейтинги. Сервисное оборудование, используемое в 3-фазной 3-проводной системе с заземлением в углу, должно иметь маркировку, указывающую на пригодность. Оборудование должно иметь маркировку 3-фазное, 3-проводное 240 вольт. Если это система на 480 вольт, она должна быть помечена как 3-фазная, 3-проводная 480-вольтовая. 480-вольтовое оборудование с пониженным номиналом подходит для использования в 240-вольтовой системе, поскольку оно будет использоваться в пределах ее ограничений по напряжению.
Фото 4
Некоторые распределительные щиты и щиты имеют двойные или несколько номиналов напряжения. Важно проверить, какие типы автоматических выключателей разрешены при использовании на различных уровнях напряжения. Здесь следует проявлять особую осторожность, чтобы правильно применять продукт в соответствии с его рейтингами. В Кодексе ничего не говорится о обязательной маркировке поля, указывающей, какое напряжение применяется, хотя, вероятно, рекомендуется маркировать оборудование с несколькими напряжениями приложенным напряжением в поле. Кодекс требует полевой маркировки оборудования при использовании в комбинациях серийных номиналов. Устройства с последовательным номиналом должны применяться в пределах их комбинаций испытательного напряжения и номинальных значений. Важно, чтобы это оборудование, применяемое в последовательной комбинации номинальных значений при уровне напряжения выше его номинального, использовалось надлежащим образом. Примером может служить 480-вольтовая 3-фазная 3-проводная комбинированная система с последовательным номиналом, приложенная к 240-вольтовому 3-фазному приложенному напряжению.
Ключевым моментом здесь является то, что оборудование должно иметь маркировку, указывающую на пригодность для таких серийных номиналов при приложенных напряжениях. Это указывает на то, что оценка соответствия была проведена квалифицированной лабораторией электрических испытаний.
Заземление (заземление) системы
Если система имеет угловое заземление, то должен быть электрод(ы) заземления, к которому подключен заземленный фазовый провод системы. Проводник, используемый для соединения заземляющего проводника с заземляющей или электродной системой, известен как проводник заземляющего электрода. Проводники заземляющих электродов должны иметь размеры в соответствии с 250.66 и не должны быть меньше значений, указанных в таблице 250.66, если только они не являются единственным соединением со стержневыми, трубчатыми или пластинчатыми электродами; кольцевые электроды; или электрод в бетонном корпусе. Проводник минимального размера для стержня, трубы или пластины должен быть из меди 6 AWG.
Минимальный размер для залитых бетоном электродов — медь 4 AWG, а минимальный размер проводника заземляющего электрода для заземляющего кольца — медь 2 AWG. Установка заземляющих проводников должна обеспечивать защиту от физических повреждений; защита от магнитных полей (дроссельный эффект) при установке в металлические дорожки качения; и если в качестве проводника заземляющего электрода используется алюминий, он не должен устанавливаться или заканчиваться на расстоянии менее 18 дюймов от земли в соответствии с 250.64 (A)–(E).
Резюме
Установка и осмотр систем с заземлением в углу может быть немного пугающей как для опытных ветеранов, так и для изучающих Кодекс. Все правила для заземляющих проводников должны одинаково применяться к заземляющим проводникам всех систем, независимо от того, является ли заземляющий проводник заземленным нейтральным проводником или заземленным фазным проводником. Оборудование, используемое в системах с угловым заземлением, должно иметь соответствующую маркировку и применяться в пределах своих номиналов.
Поскольку Кодекс продолжает отходить от использования заземленного проводника для заземления ниже по потоку от сервисного оборудования или отдельно производной системы, это справедливо и для заземленного проводника систем с заземлением в углу. Требования к заземленным проводникам в Кодексе применимы к системам с заземлением по углу треугольника, а также к более распространенным 3-фазным, 4-проводным системам, соединенным звездой, заземленным высоковетвевым системам, соединенным треугольником, и однофазным, 3-проводным системам. системы с заземлением. Обучение тестированию напряжения имеет решающее значение для тех, кто имеет возможность устранять неполадки в этих системах. Эти системы не так распространены, но все еще используются и могут обмануть даже опытных. Необходимо соблюдать осторожность при поиске и устранении неисправностей при любом напряжении. Использование соответствующих средств индивидуальной защиты должно использоваться там, где оборудование должно работать или проверяться под напряжением (см.
