Врезка в газовую трубу без сварки: Как врезаться в газовую трубу своими руками: видео, пошаговая инструкция — Интернет-магазин инструмента. — yato-tools.ru. Электротовары и инструмент.

Содержание

Врезка в газовую трубу под давлением

Прокладывать новые трубы газопровода обычно нужно после долгих лет их эксплуатации. Заботиться об этом нужно заранее, ведь газ играет в нашей жизни главную роль – он дает тепло, свет и позволяет приготовить пищу. Врезка газовой трубы в дом должна проводиться по всем правилам закона, однако не которые предпочитают делать это нелегально, чем подвергают себя риску.

Что такое врезка

Профессиональные газовщики объясняют это понятие так: врезка – это процесс присоединения новой трубы к уже работающей, то есть переносящей газ. Вся процедура проводится без отключения подачи голубого топлива, то есть газовая труба постоянно находится под давлением. Поэтому нужно знать основные правила врезки, чтобы избежать неприятностей.

Наверняка вам известно о типах газовых сетей. К примеру, если конструкция рассчитана для транспортировки топлива на дальние расстояния, то такая сеть имеет высокое давление. Сделать врезку в таком случае довольно опасно, поскольку процедура имеет непредвиденные последствия, как для вас, так и для соседей. Не экспериментируйте, а лучше вызовите мастера, который специфицируется на вопросе, как делается врезка в газовую трубу под давлением. Специалист проведет необходимые замеры и составит смету расходов.

Если же вы хотите сделать врезку в сеть, изучите некоторые правила.

Правила по выполнению работ

Газовая труба всегда имеет свое определенное давление. Перед началом работ запомните такие правила:

Врезка в сеть с низким давлением проводится при показателях, которые не превышают 80 мм. вод. ст. и не опускаются до 20.
Если вы решили сделать врезку в сеть, где высокое давление, то для начала нужно его понизить до предельно низкого допустимого уровня. Если добиться этого не удается, попробуйте отыскать оборудование, проводящее резку в нестандартных условиях.

Понижения давления в газовой трубе

Газовая труба – сеть государственной собственности, поэтому врезка должна производиться только по соответствующему разрешению и специальными фирмами, имеющими лицензию, разрешающую данный вид деятельности. Во всех остальных случаях процесс будет осуществляться нелегально, что влечет за собой определенную ответственность.

Сварка и резка газом должна осуществляться на участках с давление от 40 до 150 кг/см. Очень важно поддерживать эти рамки во время всей врезки.

Какие бывают врезки

Чтобы подсоединить новую трубу в дом, нужно знать, каким способом объединить новую сеть с уже работающей.

Врезка требует точных движений и правильного оборудования, поэтому осуществлять весь процесс можно, воспользовавшись следующими технологиями:

Без сварки или холодная врезка. При этом способе объект остается работать на прежнем уровне, то есть без существенных изменений в конструкциях и давлении. Используя способ без сварки, газовщики подключают к сетям новых пользователей. Технология проведения таких работ достаточно проста, поэтому и популярна среди рабочих. Посмотреть краткое руководство можно на видео из сети.

Устройство для врезки

Сварка. Такой способ для проведения газа в дом считается традиционным. Новая газовая труба врезается в работающую сеть посредством ее сваривания. Этот метод опасен, но надежен, поэтому проводить его можно только специалистам при наличии разрешения.

Сварочный способ врезки

Врезка осуществляется катушечным и тавровым способом. Катушечный способ – новая труба подсоединяется к торцу работающей системы, а тавровый – врезка осуществляется с пересечением осей сети. Визуализировать различия между этими методиками можно по фото из Интернета.

Самостоятельная врезка

Если вы решили сделать врезку в газовую трубу самостоятельно, то для начала нужно правильно к этому подготовиться. Вам понадобятся инструменты, которыми вы будете пользоваться в процессе. Подбирать их комплект нужно после выбора способа врезки в дом. Приблизительный комплект:

трубы;
ПГВМ;
седелка;
сам сварочный аппарат;
фреза.

Фрезы по металлу

Газовая труба присоединяется к дому при помощи седелки, которая имеет значительные преимущества перед задвижкой.

На этом подготовительный этап окончен и остается главный вопрос: как осуществить врезку в трубу, где имеется давление.

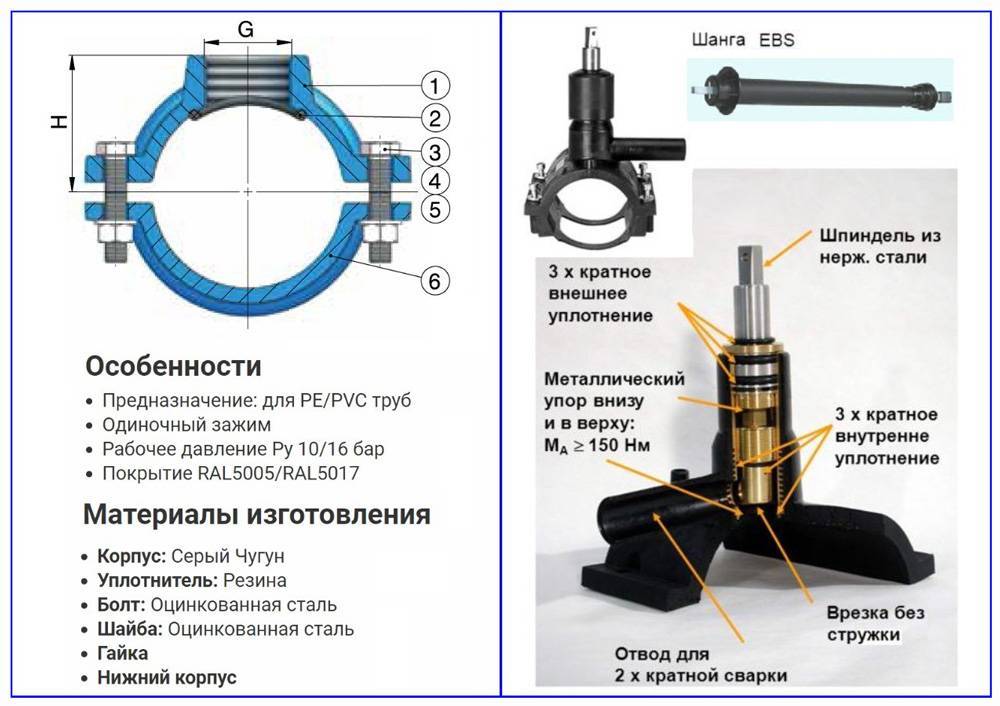

Седелка-накладка для врезки в газовую магистраль

Ниже описан способ врезки в металлическую систему под давлением.

Расчистите поверхность. Газовая труба имеет свойство ржаветь, также на ней, возможно, есть краска. Все это мешает врезке.
Наметьте место соединения и выставьте отметку.
Проделайте отверстия. Если вы проводите врезку катушечным способом, то отверстие должно быть одно, если тавровым, то 2.
Обработайте скважины. Щели – глиной, причем начинать этот процесс можно еще при рассекании поверхности, поскольку газовая труба имеет давление. После обработки, охладите это место.
После охлаждения, откройте заглушку и извлеките из конструкции часть трубы. После этого, поместите в щель отключающее устройство.
Далее, приступайте к установке патрубка. Когда отключающее устройство покрыло щель, проделайте основное отверстие под новую трубу. Если вы проделали меньший диаметр, то подправьте его под ваше оборудование. Установите патрубок и заварите его стыки с двух сторон. Закройте задвижку.
После того, как вы приварили патрубок, приваривайте новую трубу. Когда процесс закончен, проверьте, пропускает ли новый шов газ. Сделать это можно при помощи мыла.
Присоедините новую трубу.

Врезка в газовую трубу без сварки достаточно популярна и безопасна. Подробное описание выполнения вы можете найти в сети.

Вообще, вопрос о том, как осуществить врезку новой трубы в дом – актуален. Проводить работы можете вы сами или команда газовиков. Если вы не уверены в своих силах, то лучше поручите это дело специалистам, которые качественно и быстро выполнят задание. Не важно, какой это будет метод: традиционный или без сварки. Помните также о том, что перед началом работ нужно получить необходимые документы, чтобы вас потом не привлекли к ответственности.

Как врезаться в газовую трубу. Виды врезки. Правила выполнения работ

Произвести замену в частном доме или квартире газовых труб, собственно, как и любых других инженерных коммуникаций, необходимо после многих лет их эксплуатации. Поэтому, планируя выполнить ремонт своего жилья, не упускайте из виду срок службы элементов газопровода. Ведь в старых трубах не исключено появление протечек. А их замена потребует, по крайней мере, частично повторного проведения работ по обустройству интерьера жилых помещений.

Работы по врезке в газовую трубу может проводит только специалист с соблюдением всех требований безопасности

Содержание

1 Немного математики и цифр
2 С чего начать замену газовой трубы
3 Правила проведения работ
4 Предварительный этап. Виды врезки
5 Соединение системы частного дома с газопроводной магистралью

Немного математики и цифр

Одним из главных факторов, обеспечивающих бесперебойную подачу газа, является пропускная способность газопровода. Поэтому к расчёту данного параметра предъявляются особые требования. Такие расчеты нужно производить независимо от вида газовых труб, которые планируется использовать — стальные или пластиковые.

Максимальное значение пропускной способности трубы определяется по формуле:

Qмакс =196,386T×(P/Z)×(Ду/2) , где

P – абсолютное давление газа или рабочее давление в системе газопровода плюс 0,1 МПа; Ду – величина условного прохода трубы; T – температура транспортируемого газа в градусах Кельвина; Z – коэффициент сжимаемости. Анализ этой формулы указывает на то, что чем T больше, тем пропускная способность должна быть выше, иначе газопровод разгерметизируется, что может привести к взрыву.

Полезная информация!
Существует более сложная формула. Но и этой вполне достаточно, чтобы подобрать газовую трубу по параметру «пропускная способность».

От правильного выбора труб зависит не только работоспособность газопровода, но и безопасность всей системы

Впрочем, сделать выбор можно, воспользовавшись данными из ниже размещённой таблицы. В ней представлены пропускные способности труб в зависимости от создаваемого газом давления.

Таблица 1

Рабочее давление (3), МПа	Пропускная способность газопровода м3/час Z=1, V=25 м/с, T=293˚K. (20˚С).
Рабочее давление (3), МПа	DN500	DN400	DN300	DN200	DN150	DN100	DN80	DN50
10,0	1691500	1008720	609030	270680	152255	67670	43305	16915
7,5	1273000	814720	458280	203680	114570	50920	32585	12730
5,5	938000	600320	337680	150080	84420	37520	24020	9380
3,5	603000	385920	217080	96480	54270	24120	15435	6030
2,5	435500	278720	156780	69680	39195	17420	11145	4355
1,6	284500	182240	102510	45560	25625	11390	7920	2845
1,2	217500	139360	78390	34840	19595	6710	5570	2175
0,6	117000	75040	42210	18760	10550	4690	3000	1170
0,3	67000	42880	24120	10720	6030	2680	1715	670

С чего начать замену газовой трубы

Газопровод представляет собой систему, служащую одновременно, как для транспортировки, так и хранения газа. Конструкции такого типа разнятся в зависимости от выполняемой ими миссии. Например, сети, предназначенные для передачи голубого топлива на большие расстояния, характеризуются высоким давлением. Ввиду этого, проведение экспериментов с такими системами опасно, поскольку так можно спровоцировать беду, касающуюся и соседей, а не только вас. Пусть лучше об этом побеспокоятся соответствующие организации. Ведь знание, как делается врезка в газовую трубу высокого давления, входит в круг профессиональных обязанностей их сотрудников. Более того, согласно действующим на территории нашей страны нормативным документам, лицам, не имеющим допуска, проводить такие работы запрещается. Поэтому следует вызвать мастера и дождаться его прихода.

Скорей всего, при первом визите сотрудник газовой службы трубу вам не поменяет. Ему потребуется осмотреть систему, замерить длину её элементов и на основании полученных данных составить смету на проведение работ, включающую цену новых труб, необходимых для модификации бытового газопровода.

Правила проведения работ

Процедура замены начинается с выполнения требований техники безопасности. Мастер должен позаботиться об отсутствии источников открытого огня и удалить с площадки курильщиков, а также посторонних лиц.

Способ и технология врезки в газовую трубу зависит от давления в данном газопроводе

Кроме того, на входе к месту проведения работ необходимо вывесить предупредительный знак «Проход запрещён!», «Осторожно, газ!», «Курение запрещено!» и т.п. Это – общепринятые требования. Однако выполнение врезки в газовую трубу предусматривает соблюдение определённых правил обращения с подобными системами. Основные из них формулируются так:

врезку в сеть низкого давления допускается осуществлять, если значение этого параметра не превышает 80 миллиметров водяного столба, но не менее 20;

присоединение к сетям либо магистралям со средним/высоким давлением возможно только при снижении его до допустимого уровня;
выполнять резку и сварку газом допускается на участках с давлением в пределах 40≤P≤150. Соблюдение этого коридора необходимо контролировать на всём протяжении проведения данной операции.

По закону без снижения давления проводить работы имеют право лишь организации, имеющие разрешение на такую деятельность (иногда даже необходимо получить специальный наряд).

Важно! Невозможность снижения давления рассматривается как нестандартное обстоятельство. Для того, чтобы сделать врезку в этом случае, потребуется специальное оборудование.

Предварительный этап. Виды врезки

Независимо от того, планируете ли вы воспользоваться услугами специализированной компании или хотите врезаться в систему самостоятельно, работы начинайте с подготовительного этапа.

Прежде, чем врезаться в газопровод, нужно произвести расчеты и получить разрешение газовой службы

В первом случае обратитесь в соответствующую инстанцию. Но будьте готовы к тому, что помимо оформления заявки, от вас могут потребовать предоставление предусмотренного законом пакета документов. В случае, если необходимо врезаться в газовую трубу вновь возведенного дома, пакет может включать:

разрешение на подключение к газопроводу, выданное архитектурно-планировочным учреждением;
заверенный газовой службой снимок топографической съёмки участка. Кроме газопровода, на него должны быть нанесены и другие инженерные коммуникации: трубы водоснабжения и отопления, а также канализационные трубы;
технический паспорт на дом либо его нотариально заверенная копия, а также некоторые другие документы.

Если вы знаете, как врезаются в газовую трубу профессионалы и считаете, что можете выполнить такую работу самостоятельно, приобретайте необходимые материалы. Но знайте, что незаконная врезка, повлекшая выход газопровода из строя, наказуема не только в административном, но и уголовном порядке. Для соединения новой системы с работающей сетью используются две технологии.

Холодная врезка. Основной трубопровод при этом работает в прежнем режиме: давление подачи и объём голубого топлива остаются неизменными – рабочими. Этот «сценарий» чаще всего используется для подключения к магистрали газовых сетей новых пользователей. Многие «народные умельцы» отдают предпочтение именно такой врезке в газовую трубу под давлением, поскольку её технология выполнения очень проста.

Сварка — самый распространенный способ врезки в газопровод

Сварка. В народе её называют «традиционным способом». Однако эта проверенная временем надёжная методика требует наличия у исполнителя соответствующей квалификации и специального допуска.

Если же говорить о способах врезки, то они бывают катушечными, подразумевающими стыковку к торцам работающих систем и тавровыми. В последнем случае при врезке оси сетей пересекаются.

Соединение системы частного дома с газопроводной магистралью

Для того, чтобы сделать врезку в магистраль, вам предстоит выполнить следующие мероприятия:

удалить с места предполагаемого соединения мусор, ржавчину, краску;
провести разметку. Там, где будет врезка, поставьте отметки.
проделать отверстия. При тавровом способе – два, при катушечном – одно;
обработать щели глиной. Причём начинайте это делать, ещё проводя рассекание поверхности.
Так вы минимизируете риск воспламенения/горения газа. Готовые отверстия как можно быстрее закройте сделанной из глины и асбеста специальной заглушкой. Охладите обработанные поверхности;
установить отключающее приспособление. Его монтаж выполняется после полного охлаждения металла таким образом: откройте заглушку и извлеките фрагмент вырезанной трубы. Затем поместите в образовавшуюся щель отключающее устройство. Выглядит оно в виде торбочек из вязкой глины, а также набора дисков из резины и дерева. При использовании таврового способа будет две щели.
установить патрубок. Через него будет подключаться газовая труба частного дома к основной магистрали. Прежде, чем проделать в заглушке дыру и смонтировать патрубок, убедитесь в правильности диаметров: вполне возможно, что ранее выполненную разметку придётся подкорректировать. Если необходимости в этом не будет, проделайте дыру, установите патрубок, заварите стыки и закройте размещённую на патрубке задвижку;

заделать отверстия и приварить новую трубу. Прежде всего, удалите остатки металла, которые появились во время проделывания основной щели. Затем состыкуйте трубу с патрубком, обработайте глиной и заварите. Проверьте с помощью мыльного раствора герметичность сварочного шва.

Готовые стыки труб проверяют на утечку при помощи мыльной пены

Важно! Сварные соединения и типы швов строго обозначены действующими на территории нашей страны ГОСТами. Поэтому проводить работу необходимо только с учётом требований этих нормативных документов к данным характеристикам газопровода!

Если утечки не будут зафиксированы, приступайте к выполнению заключительных работ. Под таковыми подразумевается засыпка траншеи. Несмотря на кажущуюся простоту, её проведение также регламентируется нормативными документами.

В них, в частности, оговорено, что:

Вокруг узла врезки, трубы и шарового крана насыпается мягкий грунт слоем, толщина которого должна превышать 20 сантиметров, после чего производится его уплотнение.
При окончательной засыпке грунта в траншею и котлован бульдозером наезд такой тяжёлой техники на наземную часть шарового крана, узел врезки и сами трубы должен быть исключён.

По окончании строительства необходимо заключить договор с региональной газовой службой на поставку голубого топлива, а также на аварийно-диспетчерское и техническое обслуживание. Газопровод принимает представитель этой же организации. Пусконаладочные работы в обязательном порядке завершаются составлением двустороннего акта с последующей пломбировкой аппаратуры контроля.
