Установка розетки в бетонную стену: процесс

Розетка в стене с одним гнездом

Установить розетку в бетонную стену достаточно непросто и ответственно. Такая работа требует большого внимания и специальных знаний. Особенно это касается техники безопасности. Процесс монтажа включает несколько этапов, а статья подскажет, как производится установка розетки в бетонную стену со всеми подробностями.

Содержание статьи

• Подготовительные работы
• Подготовка инструментов и материалов
• Разметка бетонной стены
• Сверление отверстий
• Подгонка отверстия под размеры подрозетника
• Прокладка проводки
• Монтаж подрозетников
• Монтаж двойной розетки
• Отделка

Подготовительные работы

Монтаж розетки на плинтусе

Установка розеток и выключателей в бетон должна проводиться с соблюдением такой последовательности:

• Подготовить инструменты и материалы;
• Определить участки, где будут монтироваться розетки;
• Начертить схему, где предусмотрены места размещения розеток и выключателей, прокладка линий проводов.

Совет: При монтаже элементов в жилых помещениях, их следует устанавливать от пола на высоте 300 — 400 мм. В ванной комнате, коридоре или другом аналогичном помещении утилитарного назначения, фурнитуру нужно располагать на удобной для человека высоте.

Укладка проводов должна проводиться с соблюдением некоторых правил:

• Провода должны располагаться от потолка на расстоянии в 150 — 200 мм,
• Разводка проводов производится вертикально или горизонтально. Строительные нормы запрещают диагональную прокладку, зигзаги или скрутки проводов;
• Между штрабами и газовыми трубами расстояние должно быть не менее 350 мм.

Разметка мест установки точек для электропитания оборудования

Подготовка инструментов и материалов

Основные инструменты и приспособления для установки розеток в бетонную стену, представлены в таблице:

Инструменты и приспособления с фото	Особенности
Перфоратор	Это наиболее удобный инструмент для сверления отверстия в стене под крепление в нем устройств.
Фреза под розетку по бетону	Для выполнения отверстия в бетонной стене нельзя использовать обычные сверла, они очень быстро станут тупыми. Облегчает процесс специальная фреза по бетону для розеток. По конструкции это отрезок трубы, оснащенный сегментами из твердосплавных материалов.
Розетка	Покупная розетка может быть с одним или несколькими выходами.
Подрозетник	Для установки такого элемента выполняется в бетоне алмазное бурение отверстия. Этот предмет выполняет роль каркаса, который обеспечивает большую жесткость изделию.

Помимо этого, перед тем, как поставить розетку в бетонную стену, необходимо подготовить:

• Маркер, карандаш, мелок или что-либо подобное, для наметки места сверления отверстия в бетоне;
• Линейку;
• Любой строительный уровень; для установки в одном месте нескольких изделий;
• Молоток с зубилом. Этим инструментом нужно будет придать штрабе правильную форму;
• Замазку, которой могут быть гипс или цемент;
• Шпатель;
• Стандартный набор инструментов: резак или острый нож, отвертку с плоским и крестовым сечением под отвертку;
• Плоскогубцы.

Разметка бетонной стены

Чтобы правильно и без ошибок просверлить отверстие, перед тем, как врезать розетку в бетонную стену, необходимо четко разметить ее положение на стене.

При этом:

• Отмечается центр оси на поверхности стены, для прокладки проводов и размещения отверстий. Для этого используются карандаш и рулетка;
• При необходимости монтажа смежных розеток или блока устройств, должна соблюдаться между элементами определенная дистанция. Рекомендуется выбирать среднее расстояние между осями подрозетников 71 мм;
• По центру вычерчиваются две оси: вертикальная и горизонтальная. Линии должны иметь достаточную длину, чтобы установка подрозетника была максимально ровной.

Разметка штрабы для прокладки проводов

Сверление отверстий

Инструменты для установки розеток

Монтаж розетки в бетонной стене начинается с создания в ней отверстий.

Это можно сделать одним из трех способов:

• Сверлением коронкой по бетону.
  Это наиболее распространенный метод. Для проделывания отверстия используется специальная коронка по бетону, которая крепится на перфоратор.

Режущим элементом является коронка с алмазным напылением. Могут использоваться победитовые насадки. Очень прочный материал легко разрушает твердую бетонную поверхность. При этом пропил получается с ровными кромками округлой формы. Внутри насадки имеется сверло по бетону, которое центрирует режущий элемент.

Совет: Насадку следует выбирать большего диаметра, чем габариты подрозетника, устанавливаемого в отверстие.

Сверло ставится на намеченную точку, и коронка погружается в материал. После завершения пропила, выдалбливаются остатки бетона молотком и зубилом.

• С применением перфоратора, ударной дрели и победитового сверла. Если отсутствует насадка-коронка, отверстие для розетки в бетоне можно сделать победитовым сверлом, использовать бур для розеток по бетону. Лучше всего такое отверстие сделать перфоратором или ударной дрелью. Но в последнем случае это будет сложнее.

Сверлится по заранее размеченной линии окружность с минимально возможным шагом. Для контроля глубины погружения, стоит использовать привязанную к сверлу изоляционную ленту. Дорабатывается отверстие с помощью зубила и молотка.

• С применением болгарки. Это не лучший метод для изготовления круглых отверстий, он больше подходит для проделывания квадратов. Но при необходимости, отверстие в стене можно сделать и болгаркой. Для этого:

1. Подбирается специальный диск, для работы по бетону;
2. Вместо окружности вычерчивается квадрат;
3. Делаются по начерченным в стене линиям 4 пропила, глубиной немного больше, чем размер подрозетника;
4. Молотком и зубилом убираются остатки бетона.

Подгонка отверстия под размеры подрозетника

Перед тем, как установить розетку в бетонную стену, проверяются размеры отверстия, подготовленного для устройства, насколько оно подходит. Диаметр отверстия изначально делался больше диаметра подрозетника, что исключает проблемы с шириной. Все усилия чаще всего направлены на подгонку требуемой глубины.

Для этого:

• Глубина отверстие доводится до такой величины, чтобы подрозетник утопал в нише на 5 миллиметров;
• Такой запас по глубине нужен для закладки в отверстие материала, для фиксации детали — алебастрового или цементного раствора. Помимо этого, некоторое место будет занимать изгиб провода, который подходит к розетке;

Совет: Для облегчения дальнейшей работы, следует с краев отверстия обрезать кромку или сделать фаску острым ножом.

• Подгонка глубины, для установки подрозетника, позволяет спрятать его в отверстии вместе с внешней юбкой. При этом устройство будет установлено со стеной в одной плоскости. Не утопленная юбка создаст зазор между розеточной рамкой и стеной до двух миллиметров.

Установка подрозетника

Прокладка проводки

Укладка провода для подсоединения розетки к сети электроснабжения

Инструкция выполнения работ:

• Проверяется изоляция и жилы проводов на наличие на них дефектов;
• Снимается с распределительной коробки крышка;
• Заводятся разные концы проводов: с одной стороны — в распределительную коробку; с другой — в установочную. Чтобы в дальнейшем, при необходимости, обеспечить удобство для новых подключений, кабель заводится с запасом до 150 мм;
• Подготавливается вверху отверстия штраба под провод. Для этого используются зубило и молоток или перфоратор, на котором установлена ударная насадка.
• Провода укладываются в штрабу. При этом они должны лежать в нишах свободно, не мешать подрозетнику. С обратной его стороны имеется специальная прорезь, для размещения провода;
• Фиксацию кабеля можно проводить алебастровым раствором или гипсовым, с шагом до 250 миллиметров;
• Дефекты замазываются шпаклевочным составом.

Заделка швов раствором

Монтаж подрозетников

Чтобы четко представить, как правильно установить розетку в бетонную стену, стоит познакомиться предварительно с видео в этой статье.

Вывод проводов в подрозетнике

Порядок работ производится в такой последовательности:

• Отключается подача электричества;
• Примеряется коробка к просверленному отверстию. При этом не должно быть препятствий, а установка розеток в бетонную стену должна проводиться в подрозетник, расположенный в одном уровне с поверхностью. Все лишние элементы обрезаются и удаляются;
• От грязи и пыли очищается, а затем грунтуется дно отверстия. Это необходимо, чтобы обеспечить адгезию фиксирующего раствора со стеной. Грунтовка должна высохнуть;
• В коробке выдавливается пластмассовый фрагмент, через него протягивается кабель;
• Дно и стенки углубления, наружная часть подрозетника, обрабатываются раствором;
• Устанавливается в раствор устройство или блок. Верхний край подрозетника выравнивается с уровнем стены;
• Строительным уровнем проверяется горизонтальность монтажных проушин;
• Удаляется своими руками попавший в коробку, лишний раствор.

Важно! Если требуется устанавливать блок розеток, для него подрозетники соединяются посредством конструкционного переходника.

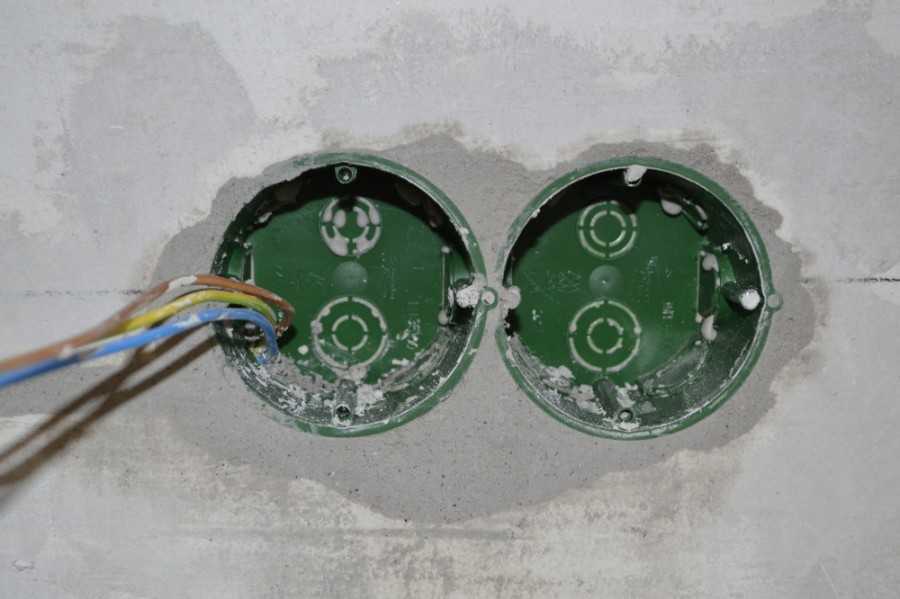

Заделка подрозетника раствором

Монтаж двойной розетки

Установка розетки с двумя гнездами для подключения оборудования

Работы выполняются в таком порядке:

• Делается разметка. На выбранной высоте прочерчивается полоса строго горизонтально;
• Подрозетники, соединенные бабочкой, прикладываются к полосе. На полосе намечаются их центральные части;
• Делается отверстие любым способом;
• Проделываются между отверстиями соединительные штробы. Сделать их можно с помощью болгарки;
• В одно из отверстий опускается провод.

Все дальнейшие работы производятся аналогично, так же, как сделать розетку в бетонной стене с одним подрозетником.

Контроль изделия после монтажа в стене

Отделка

Отделочные работы можно проводить только после высыхания фиксирующего раствора. Если поторопиться, начав штукатурить отверстия и штробы раньше, может появиться риск смещения смонтированного устройства, и цена работ значительно увеличится.

Отделка выполняется в такой последовательности:

• Все заметные дефекты обрабатываются грунтовочным составом. Это могут быть неровности или сколы;
• Подравниваются поверхности вокруг подрозетников;
• После высыхания стены, можно приступать к шпаклевке поверхности;
• После высыхания покрытие зашкуривается. В результате должна получиться максимально ровная бетонная поверхность;
• Наносится еще слой грунтовки и остается до полного высыхания.

Розетка с тремя гнездами

После выполнения отделочных работ выполняется установка всех деталей розетки.

Для этого:

• Проверяется отсутствие в сети электропитания. Рекомендуется подачу тока перекрыть прямо в распределительном щитке, отключением защитных автоматов;
• Подключение в розетку проводов осуществляется в зависимости от типа розетки, которая может быть винтовой или пружинной. Для установки розетки с пружинными клеммами:

1. Подготавливаются провода, удалением с них внешней защитной оболочки. Концы жил зачищаются на 12 миллиметров.
2. Жилы направляются в клеммы розетки: желто-зеленый провод для заземления вставляется в центральную клемму, в левую проходит голубой провод или ноль, белый провод или фазный стыкуется с правой клеммой.

Это краткий порядок, как установить розетки в бетонную стену. При выполнении проводки требуется определенная квалификация, и делать ее неспециалистам не стоит. Но, при наличии базовых знаний по электротехнике и инструментов, с соблюдением техники безопасности, можно с установкой розетки в бетонной стене справиться самостоятельно.

Как установить подрозетник в бетонную стену

После окончания работ по разметке трасс электропроводки и мест установки коммутационной аппаратуры, начинается этап высверливания ниш для подрозетников или как их правильно называют производители — коробок установочных круглых наборных без крышки.

Помимо крепежной функции, они выполняют роль пожаробезопасной защиты от возгорания, плюс обеспечивают требуемый уровень изоляции. Так как стены считаются токопроводящим материалом и ставить в них розетки напрямую без этих коробок нельзя.

Но сперва, нужно не ошибиться с их выбором.

Виды подрозетников

Для бетонных стен подойдет пластиковый вариант без прижимных лапок.

Те, что имеют такие лапки, применяются для гипсокартонных стен или пластиковых панелей.

Встречаются цельноблочные варианты на разное количество посадочных мест — от двух до пяти.

Основное их преимущество — они не изгибаются и не деформируются при монтаже. Причем могут использоваться как в гипсокартоне, так и в обычной стене.

Ну и самый дефицитный на сегодняшний день вариант – это металлический подрозетник для деревянных стен. Он может быть как с дном, так и без него.

При скрытой электропроводке в деревянном доме разрешается утапливать в дереве только такие экземпляры.

Также играет роль глубина подрозетника. Он бывает стандартный и углубленный.

Стандартная глубина 45мм. Углубленный вариант 60мм.

Если вы планируете кроме самой розетки или выключателя производить в ней еще и расключение проводов (отпаек на другие розетки и т.д.), то покупать нужно только углубленный.

Инструмент и расходка

Какие инструменты понадобятся для установки подрозетника в бетонную стену?

• во-первых, это мощный перфоратор (под хвостовик SDS-plus или max)

• бур по бетону диаметром 6мм

• защитные очки

• строительный уровень

• шпатель для работы с раствором

• обычная коронка по бетону с хвостовиком SDS-plus — если у вас небольшой объем работ и кирпичные стены. Самый оптимальный и бюджетный вариант.

• обычная коронка по бетону с хвостовиком SDS-max. При условии, что у вас очень большой дом, либо стены из качественного бетона и соответствующий перфоратор.

• алмазная коронка по бетону для безударного сверления с хвостовиком SDS-plus

Более дорогой вариант, зато есть свои плюсы:

1) время высверливания подрозетника, почти такое же, как и с помощью коронки SDS-max
2) использование легкого перфоратора SDS-plus — меньше устают руки, нет ударов
3) меньше шума и пыли при работе

Запомните, что алмазное сверление исключает какой-либо ударный режим. Разрешен только режим дрель.

В инструкции обычно указывается к алмазным коронкам, что они предназначены для влажного сверления. Однако как показывает практика применения, износ коронки, даже при сухой работе минимален.

Кроме того, при подаче воды, шлак может «вязать» коронку. Коронки для высверливания обычных подрозетников, как правило должны быть диаметром 68мм.

Если вы не хотите забивать установочную коробку в нишу, а иметь место для ее свободной установки и регулировки, то применяйте диаметр 72мм. Для блочного типа только такие и подойдут.

Некоторые применяют диаметр 65мм, после чего даже умудряются плотно вставить в полученное отверстие розетку или выключатель напрямую, расперев изделие лапками о бетонную стенку или даже гипсокартон.

Делать этого нельзя, так как говорилось выше, стены считаются токопроводящим материалом.

Если у вас в доме вдруг начало выбивать УЗО, одной из причин этого может быть как раз отказ от использования подрозетников, и установка розеток напрямую в стену. Поэтому не грешите сразу на кабель, а проверьте сначала розетки.

О необходимости монтажа подрозетников говорит и ПУЭ:

Правила монтажа подрозетника

Порядок работы следующий:

• буром d-6мм (или таким же как на коронке) насверливаете центра ниш будущих подрозетников (71мм между «дырок», если речь о блоке)

Глубина сверления — 5см.

• выбранной коронкой высверливаете 5-10мм бетона, после чего с коронки вытаскивается центрирующее сверло

Если его оставить, то при покачиваниях перфоратора в процессе работы, сверло может дать клина и обломиться. Кроме того, при алмазном сверлении без удара, бур будет только гладить бетон и мешать работе.

• заканчиваете высверливание бетона коронкой на необходимую глубину (примерно 5 см)

Глубину можно выставить заранее, приложив коробку на коронку и отметив маркером нужное расстояние бурения.

При высверливании необходимо немного покачивать перфоратор из стороны в сторону. Это нужно для того, чтобы выходил шлам и не заклинило коронку. При этом нужно приноровиться, так как сильное шатание также приводит к клину.

Данное действие очень сильно влияет как на скорость работы, так и на увеличение срока службы изделия.

Монтаж в высокопрочном бетоне с арматурой

Если бетон оказался высокопрочным, вы начали сверлить и поняли что это надолго, можно значительно облегчить себе работу.

Для этого по начатой окружности, буром 8мм проделываете несколько отверстий. У вас должно получится нечто похожее на барабан от револьвера.

После этого продолжаете алмазное или ударное высверливание. Дальше должно пойти как по маслу.

Если попали на крупную арматуру, и не хотите испортить новую коронку, то выйти из ситуации можно двумя способами:

• переключить перфоратор на режим отбойника и выбить ее зубилом

Правда это здорово может способствовать появлению новых трещин в штукатурке.

• снять хорошую коронку и поставить старую б/у, после чего не жалея ее, прогрызть металлический прут (не выкидывайте старые экземпляры, они еще могут пригодиться)

Из ниши выбиваете бетон (с помощью зубила и молотка или перфоратором), при этом предусмотрев скос для ввода кабеля в подрозетник.

Пылесосом удаляете весь мусор и пыль.

Заготовка раствора и установка в нишу

Следующий этап — установка самих подрозетников в подготовленные ниши. Устанавливать подрозетники можно на алебастр, шпаклевку или гипс.

Время застывания гипса примерно четыре-пять минут. Конечно, за 5 минут закончить работу по установке не проблема. Главная головная боль – это застывание приготовленного раствора в разведенной емкости и невозможность ее использования для других работ.

Поэтому, чтобы гипс не застывал слишком быстро, можно подмешать в него штукатурку (Rotband). Выиграете лишние 10-20 минут. На 3 части гипса добавляйте 2 части шпатлевки.

Просто штукатурка держит гораздо слабее. При застывании цементный раствор дает усадку, а гипс наоборот, немного расширяется и надежно со всех сторон зажимает подрозетник в нише.

Для того чтобы алебастр, гипс прочнее пристал, нишу необходимо увлажнить. Используйте опрыскиватель или брызкалку.

Далее подготавливаются подрозетники. Если они блочного типа, то собираются в блок (2шт и более). Срезается заглушка для входа провода.

Кстати штробу под провод лучше всего делать не по центру, а левее или правее отверстия в стене.

Так как выходное отверстие в самом подрозетнике находится сбоку.

Раствор закидывается в просверленное отверстие ниши.

В нишу вставляется подрозетник.

Все затирается шпателем и снаружи убираются остатки раствора.

Основная задача — выровнять и зафиксировать подрозетник на своем месте. Обратите внимание на то, чтобы его края не выступали из стены.

Как только раствор схватится, можно удалить все лишнее изнутри.

После отделочных работ устанавливаются сами розетки. В этой казалось бы простой работе, также есть свои правила и ошибки, которые могут привести к непоправимым последствиям.

Частые ошибки

• монтаж подрозетников рекомендуется делать после штукатурки стен

В противном случае, у вас может не получиться выставить розетку заподлицо. А еще за счет пары лишних сантиметров штукатурки, вам запросто может хватить глубины, и вы так и не дойдете до арматуры.

Однако, не всегда получается соблюсти такую последовательность ремонтных работ. Например, если у вас будет уложена штукатурная сетка, в качестве армирования по некоторым основаниям (типа газоблоков), то нарезка штроб вдоль нее, сводит на нет смысл всего армирования.

Поэтому если другой возможности у вас нет, то придется придерживаться определенной технологии установки подрозетников до штукатурки. Вот хороший, качественный пример такой работы:

• установка розеток в бетонную стену без подрозетника

Как уже говорилось выше, это противоречит правилам. И если поначалу все и будет работать исправно, то в дальнейшем ждите проблем (стены начнут бить током, или будет срабатывать УЗО).

• обязательно проверяйте горизонтальность установки строительным уровнем

Место крепления шурупов по бокам, должно быть строго параллельно полу. Иначе при монтаже розетки, вы не сможете закрепить ее ровно.

В первую очередь это касается целых блоков, объединяющих в своей конструкции по 2-3-4 подрозетника. Если у вас отверстия большие и вырезаны болгаркой или штроборезом, в них всегда проблематично идеально поймать горизонт.

Раствор будет плыть, а коробка уходить на 1-2мм со своего посадочного места. Можно конечно прикупить специальный шаблон для установки большого блока.

Но проще воспользоваться данным не хитрым приспособлением.

Ничего вам уже не будет мешать, ни жесткий провод, ни его количество, ни отсутствие опыта, ни диаметр посадочного отверстия.

• использование монтажной пены вместо раствора

Большинство разновидностей монтажной пены не удовлетворяет нормам противопожарной безопасности (должна быть пена класса В1). Не говоря уже о ремонтопригодности такого варианта.

Кроме того, пена не придает стенкам коробки необходимой жесткости и насколько прочно в ней будет сидеть розетка остается большим вопросом. Поэтому никогда не ленитесь разводить раствор и применять алебастр, гипс или другие смеси.

• неправильная укладка кабеля

При укладке кабеля контролируйте его положение. Он не должен проходить через те места, где в будущем будут распираться крепежные усики розетки.

Часто именно этими усиками и прокалывают изоляцию проводов, после чего напряжение оказывается на корпусе!

• выскакивание подрозетника из стены

Если уже смонтированная в стену коробочка выскочили из стены, а снаружи поклеены обои и нет возможности и желания марать все раствором, то воспользуйтесь саморезом. В основание подрозетника закручиваете дюбель и притягиваете его к задней стенке.

Однако все равно такой вариант считается временным. При тугом выдергивании вилки из розетки, всю конструкцию опять может вырвать с корнями.

• арматура в несущей стене

Резать арматуру в несущей стене, если она попала на место установки будущей розетки запрещено. Однако вы просто физически не сможете избежать этого, при монтаже блока подрозетников, состоящего из нескольких штук.

Если речь идет о единичной розетке, то здесь можно и нужно отступать пару сантиметров и выбирать новое место, либо расширять существующее.

• сверление алмазной коронкой на полную глубину со вставленным сверлом

Сверло после прохождения направляющих 5-10мм необходимо вытаскивать. Без удара, оно у вас практически не будет работать, а только мешать.

Установка розетки в бетонную стену



Правильная установка розетки в бетонную стену производится в несколько этапов, самый сложный из которых – вырезание в стене отверстия, куда будет крепиться устройство. Если у вас есть необходимые инструменты, опыт или хотя бы большое желание сделать все своими руками, то эта задача будет вполне по силам любому домашнему умельцу.

Содержание

• Какие инструменты необходимо подготовить
• Зачем делать разметку
• Сверление отверстий
• Установка розетки
• Подключение проводки
• Окончание монтажа

Какие инструменты необходимо подготовить

Перед установкой розетки следует подготовить следующие инструменты и детали – они понадобятся в таком порядке:

• Карандаш, маркер, тлеющие угольки или что-то еще, чем можно рисовать на стене.
• Правитель. На один прибор подойдет даже обычная школьная, а если устанавливается блок розеток, то желателен большой.
• Уровень — пузырьковый или лазерный. На начальном этапе он будет полезен только при установке планки розеток.
• Сверло с насадкой для крепления по бетону. Если насадки нет, то подойдет сверло по бетону. Некоторые режут стену болгаркой. Если стена будет особенно прочной, то не будет мешать вода, которая охладит венец.
• Долото и молоток — необходимы для точной подгонки стенок отверстия.
• Розетка — обеспечивает жесткое крепление устройства к стене.
• Шпаклевка — гипсовый, алебастровый или цементный раствор.
• Шпатель, который можно поместить в розетку.
• Индикатор напряжения — по большому счету мог бы быть полезен в начале, но без него на данном этапе не обойтись.
• Дополнительные провода необходимы, если установлено несколько точек.
• Нож может быть самым маленьким.
• Плоскогубцы — желательно с кусачками.
• Розетка — ради нее все и затевается.
• Отвертка – чаще всего крестовая, но в некоторых случаях пригодится и шлицевая отвертка – все зависит от болтов, которые необходимо затянуть.

Подразумевается, что перед установкой розетки в стену к этому месту уже проведены провода и известно, какая из них фаза, а где ноль с заземлением. Если нет, то придется планировать масштабные работы по пробивке в стене канавок (пазов) под электропроводку. Для этого придется арендовать штроборез, приготовиться просверлить их дрелью и перфоратором или вырезать болгаркой.

Опыт пробивки штроб в бетоне молотком и зубилом гарантированно будет лишним — владение такими знаниями никогда не компенсирует потраченное на их приобретение время.

Зачем делать разметку

Если установить одну единственную розетку в бетонную стену, то по большому счету маркировка не нужна. Нет большой разницы, если он расположен плюс или минус сантиметр. Другое дело, если рядом есть другие розетки и у владельца помещения «перфекционистский взгляд». У некоторых людей это заложено природой, и если что-то выбивается из общей картины, то это будет вызывать раздражение.

В итоге лучше потратить лишние несколько минут на расчет и нанесение на стену места будущей розетки. В обязательном порядке это необходимо сделать при установке блока розеток, которые будут располагаться вплотную друг к другу. Здесь пригодится уровень, хотя если пол в помещении криволинейный, то придется подумать, как сделать разметку – на уровне или параллельно поверхности пола.

Правильно выполненный «чертеж» маркировки представляет собой горизонтальную линию, на которой отмечены центры отверстий под подрозетники. Чтобы увидеть, не соскочила ли заводная головка с отметки, маркировка должна быть чуть больше ее диаметра. Самый надежный способ рассчитать межосевое расстояние — сложить вместе крышки выпускных отверстий и измерить межосевое расстояние.

Сверление отверстий

Это самая пыльная и тяжелая работа, хотя все зависит от прочности бетона.

• Если для сверления гнезда используется коронка, то в первую очередь сверлится отверстие в центре разметки для его центральной оси, после чего используется сама коронка.
• Эта часть работы займет немного больше времени, если у вас есть только дрель с обычной дрелью по бетону. В этом случае вам придется просверлить отверстия по окружности будущего гнезда, а затем перфоратором или зубилом выбить внутреннюю часть.
• Если периметр отверстия под раструб не круглый, а квадратный, то в этом нет нарушения — он все равно будет замазан цементным раствором. Исходя из этого соображения, можно по касательной к диаметру будущего раструба сделать в стене болгаркой пропилы, удалить внутреннюю часть и подправить перфоратором или зубилом остальное.
• В особо сложных случаях можно комбинировать эти способы — сначала просверлить отверстия дрелью, а потом обработать их коронкой или болгаркой.

Результатом работы должно стать отверстие, в которое немного «проваливается» за поверхность стены подрозетник, который будет устанавливаться.

Если сверлится несколько отверстий, то между ними обязательно прорезать переходы — для проводов.

Установка розетки

По сути, здесь нужно просто вклинить розетки в стену, но сделать это так, чтобы установленное пластиковое стекло было на одном уровне с его поверхностью своей верхней частью.

Готовят цементный или гипсовый раствор и наносят шпателем на внутреннюю поверхность полученных отверстий. Затем туда вставляется подрозетник (перед этим нужно не забыть завести в него провод) и выравнивается. При этом из стены будет выдавливаться некоторое количество раствора – его желательно удалить не сразу, а через несколько минут, когда он начнет застывать. Осталось немного подровнять получившийся шов шпателем и дождаться полного застывания смеси – в зависимости от используемого материала на это уйдет от получаса до суток.

Подробнее о монтаже подрозетника смотрите в этом видео:

Соединение проводки

Самая важная часть всей работы – подключить всего два-три провода (в зависимости от наличия заземления), но сделать это без ошибок.

Первым делом индикаторной отверткой убедитесь, что проводка обесточена. Потратив минуту или две на размыкание автоматического выключателя и проверку наличия напряжения, вы сделаете свою работу намного комфортнее и безопаснее.

Зачистка проводов. С концов жил необходимо снять 1,5-2 см изоляции. Далее оголенный кусок сгибается в кольцо, а если он многожильный, то его еще можно разделить надвое, чтобы концы проводов приняли форму буквы «V».

Для увеличения площади контакта провода с клеммой жилу необходимо слегка расплющить пассатижами.

Соединительные провода. Розетка имеет только две токоведущие клеммы и третью для заземления. Все они зажаты болтиками и провода вставлять просто некуда. Если используется проводка с правильной цветовой маркировкой, то желто-зеленый провод идет на контакт массы (он «висит» на пластине «усами», торчащими вперед), синий на ноль и остается на фазу (может быть любой другой цвет). Заземление необходимо подключить к предназначенному для него контакту, а фазу с нулем к остальным — в любом порядке.

Блок розеток, соединенных петлей или звездой . В первом случае провода от предыдущей приходят к контактам одной розетки и сразу идут к следующей. Во втором провода от каждой розетки идут в общую «точку сбора» и там соединяются — фаза с фазой, ноль с нулем. Следует иметь в виду, что ПУЭ запрещают подключение заземления петлей – так можно соединить фазу и ноль, а «земля» должна вестись звездой.

Конец установки

Когда проводка надежно «сядет» в контакты, внутреннюю часть розетки можно вставить в розетку. Для этого согнуть провода так, чтобы они были параллельны задней стенке и протолкнуть все внутрь.

Внутренняя часть фиксируется в гнезде распорными ушками — чтобы они разошлись, затяните болты крепления, которые всегда находятся в передней части. При повороте болта по часовой стрелке лапка отходит в сторону, а наоборот — просто висит вдоль корпуса. Иногда лапки мешают вставлять гнездо в гнездо, раскрываясь раньше времени, поэтому их либо привязывают к телу ниткой, либо стягивают канцелярской резинкой.

Дополнительно розетку можно закрепить с помощью болтов, ввинчиваемых в переднюю часть розетки.

Последний шаг – завинчивание крышки. Он имеет центрирующие штифты, поэтому неправильно закрепить его в розетке довольно проблематично. Когда все готово, включают электричество и проверяют работу розетки, а также заземления. Проверку можно сделать еще до установки внутренностей в подрозетник, но так кто-то чувствует качество своей работы.

Пошаговая инструкция по установке и подключению розетки в этом видео:

В результате установка бытовой розетки в бетонную стену не является непосильной задачей даже для непрофессионала. Если вам придется установить их несколько, то все нюансы точно отложатся в памяти — в дальнейшем можно будет выступать в роли инструктора.

GFCI, 220 В, 240 В — Forbes Home

Установка и замена электрических розеток — это быстрый и простой способ обновить свой дом и привести его в современную эпоху. Надеетесь ли вы перейти на розетки USB или просто добавить новое место на кухне, мы можем помочь вам спланировать ваш проект.

Реклама

ЭТО РЕКЛАМА, А ​​НЕ РЕДАКЦИОННОЕ СОДЕРЖАНИЕ. Обратите внимание, что мы получаем компенсацию за любые продукты, которые вы покупаете или подписываетесь через эту рекламу, и эта компенсация влияет на ранжирование и размещение любых предложений, перечисленных здесь. Мы не предоставляем информацию о каждом доступном предложении. Информация и суммы сбережений, изображенные выше, предназначены только для демонстрационных целей, и ваши результаты могут отличаться.

Сравните цитаты лучших электриков

Бесплатно, оценки без обязательств

Найти электрика

За замену или установку стандартной розетки придется заплатить около от 125 до 175 долларов . В среднем по стране 90 165 – от 100 до 500 долларов США за торговую точку – 90 166, в зависимости от сложности работы. Читайте дальше, чтобы узнать больше о факторах, которые вам необходимо учитывать для вашего проекта.

Средняя стоимость	175 долларов за точку
Высокая стоимость	$ 500 за розетку
Самая низкая стоимость	$ 100. для самой розетки может быть от до 3 долларов для стандартной розетки 120 В до 50 долларов и более для умных розеток. Тип розетки также определяет стоимость рабочей силы, так как для установки некоторых требуется немного больше времени, чем для других. Читайте дальше для получения дополнительной информации о стоимости различных типов торговых точек. Стандарт 120 В Наиболее распространенный тип розетки — розетка на 120 В. Эти розетки дешевле всего заменить, обычно от 3 до 90 166 долларов за саму розетку. При желании вы также можете выбрать розетки на 120 В со встроенными USB-портами. Это будет немного дороже, около от 15 до 25 долларов за штуку , но установка не будет стоить больше. Ожидайте платить около 90 165 175 90 166 долларов США за новую розетку на 120 В, которую вы устанавливаете, и около 90 165 125 90 166 долларов США за каждую замену. 220 В, 240 В и 250 В Розетки с более высоким напряжением используются для крупных приборов, которым требуется более высокая сила тока, чем для обычных приборов, таких как сушилки, холодильники, большие блоки переменного тока, кухонные плиты и т. д. В настоящее время электрики обычно устанавливают розетки на 250 В. для размещения большего количества бытовой техники, но при желании вы все равно можете установить розетки на 220 В и 240 В. Эти розетки обычно стоят от 90 165 до 20  долларов за розетку, что в сумме составляет 90 165 300  долларов или около того за установку. Один из факторов стоимости, связанных с добавлением розеток с более высоким напряжением, заключается в том, что обычно требуется новая цепь на вашем электрическом щите и новая проводка. Однако, если вы просто заменяете существующую розетку высокого напряжения, стоимость сопоставима с заменой 120 В. 2-штырьковый против 3-штырькового Хотя это и не так распространено, дома, построенные до 1968 года, часто имеют 2-штырьковые розетки, а не 3-штырьковые, как это требуется в наши дни. Розетка с двумя контактами имеет провод питания и нейтральный провод, а розетка с тремя контактами также имеет провод заземления. Эти розетки необходимы для небольших бытовых приборов и любой техники с металлическими деталями и предназначены для «заземления» любой неиспользуемой мощности и защиты от поражения электрическим током. Поскольку замена двухштырьковых розеток обычно также требует прокладки заземляющего провода, процесс установки или замены может быть более дорогостоящим. Ожидайте платить около 90 165 $ 27 или около того за линейный foo 90 166 t за прокладку нового провода, если не нужно открывать стены. С учетом всего вышесказанного стоимость перехода на розетку с тремя контактами составляет около от 100 до 300 долларов за розетку. Розетки GFCI Розетки GFCI или розетки прерывателя цепи замыкания на землю необходимы в любом месте, где может присутствовать вода, например, в ванных комнатах, кухнях, прачечных и гаражах. Их довольно легко обнаружить, так как у них есть кнопка сброса и тестирования на лицевой панели. Подобно розеткам с 3 контактами, эти розетки с заземлением предназначены для защиты от поражения электрическим током. В отличие от стандартных розеток, розетка GFCI предназначена для контроля протекания тока и отключает цепь при обнаружении любых изменений в потоке, предотвращая скачки напряжения и поражение электрическим током. Сами розетки стоят от 7 до 25 долларов США , и для их добавления может потребоваться немного больше времени, особенно если к месту установки необходимо проложить новый заземляющий провод. Будьте готовы заплатить от 125 до 250 долларов за торговую точку в зависимости от того, заменяете ли вы существующее или добавляете новое местоположение. Напольные блоки Напольные розетки добавляют удобства и отлично подходят для больших помещений, где прокладка кабелей к стене может быть опасной или неуместной. Эти розетки требуют более прочного корпуса и предназначены для того, чтобы на них можно было наступать и подвергать воздействию воды во время мытья полов. Типичный комплект стоит от до 50 долларов. Установка напольных блоков может быть сложнее и проще всего, когда есть доступ к полу снизу и проводка поблизости, так что новые кабели не нужно протягивать к месту установки. Эти установки требуют немного больше изящества и, как правило, занимают больше времени, поэтому будьте готовы заплатить от 175 до 300 долларов для добавления выхода на пол. «Умные» розетки Если у вас есть система «умный дом», переход на «умные» розетки — отличный способ получить больше контроля и сократить расходы на электроэнергию. Проводная интеллектуальная розетка обычно стоит от до 50 долларов , поэтому рассчитывайте заплатить от до 250 долларов за розетку за их установку. Если вам нужны преимущества умной розетки, но вы не хотите увеличивать стоимость, есть много подключаемых моделей по цене от 15 до 50 долларов .0166, который может дать вам многие из тех же преимуществ без дополнительных затрат. Ремонт и модернизация В большинстве случаев добавление и модернизация розеток — простая задача. Если, однако, вы надеетесь взяться за более обширный проект модернизации или требуется более крупный ремонт, общая стоимость может быстро вырасти. Как мы упоминали выше, если вы заменяете розетку с 2 контактами на 3 или добавляете розетку GFCI или 250 В, может потребоваться новая проводка. Даже в случае замены существующих розеток может потребоваться новая проводка, если электрик обнаружит проблему с существующей установкой. Часто проблемы с неисправной розеткой подразумевают другие проблемы с проводкой и могут потребовать более серьезного ремонта. Во многих случаях змеевик нового провода сделать просто и будет стоить около 27 долларов США за погонный фут , что в сумме составляет от 500 до 1200 долларов США за проект . Если потребуется более масштабная работа, подрядчику может потребоваться вскрыть стены, что значительно увеличит стоимость, от 90 165 3500 до 8 000  долларов за полный проект. Другим распространенным требованием при добавлении новых розеток или приборов является модернизация или замена электрической панели. Возможно, вам нужно только добавить схему, что является относительно простой задачей, но вам также может потребоваться перейти на панель большего размера, чтобы выполнить новую работу. Этот вид работ может стоить от 1200 и 3000 долларов США в зависимости от необходимых обновлений. Если вы добавляете несколько крупных бытовых приборов, вы можете обнаружить, что вам необходимо модернизировать электроснабжение вашего дома. Это довольно большая задача, и она потребует большей координации с вашей энергетической компанией и электриком. Окончательная стоимость будет сильно различаться в зависимости от вашего местоположения и вашего дома, но будьте готовы заплатить за эту работу несколько тысяч долларов . Почему вы должны нанять профессионала Хотя некоторые обновления и замены могут показаться простой задачей, мы всегда рекомендуем нанимать профессионала при выполнении любых электромонтажных работ. Работа электрика заключается в том, чтобы убедиться, что вся его работа соответствует нормам, чтобы защитить вас и вашу семью от опасностей, таких как возгорание и поражение электрическим током. Если вы надеетесь сэкономить на общей стоимости выезда электрика для выполнения работы, мы рекомендуем объединять как можно больше работы. Чем меньше электрику придется выходить на работу, тем больше денег вы сэкономите в долгосрочной перспективе. При этом некоторые мелкие работы, такие как замена накладок на розетках, можно легко выполнить без помощи электрика. Если вы решите заняться проектом самостоятельно, обязательно заранее проконсультируйтесь со специалистом, отключите питание перед началом работы и дважды проверьте с помощью вольтметра отсутствие тока. При наличии хорошего электрика и общего понимания затрат замена или установка розеток в вашем доме может стать простой и рентабельной задачей. Реклама ЭТО РЕКЛАМА, А ​​НЕ РЕДАКЦИОННОЕ СОДЕРЖАНИЕ. Обратите внимание, что мы получаем компенсацию за любые продукты, которые вы покупаете или подписываетесь через эту рекламу, и эта компенсация влияет на ранжирование и размещение любых предложений, перечисленных здесь. Мы не предоставляем информацию о каждом доступном предложении. Информация и суммы сбережений, изображенные выше, предназначены только для демонстрационных целей, и ваши результаты могут отличаться. Сравните цитаты лучших электриков Бесплатно, оценки без обязательств Найти электрика Ваш дом. Ваши решения. Наша поддержка. Получайте советы экспертов по вашему дому, советы по дизайну, сколько платить профессионалам и нанимайте экспертов, доставляемых вам ежедневно. {{ информационный бюллетеньState. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Найти:
