Как правильно паять медные провода паяльником: инструкция

Для соединения проводов чаще всего используют паяльник, так как это наиболее простой и надежный способ получить качественный результат. Различные вид скручивания, сматывания изолентой и прочие кустарные методы оказываются не надежными или повышают сопротивление проводов, что приводит к перегреванию определенных участков и ухудшению рабочих характеристик схемы. Пайка проводов паяльником является не таким уж и сложным делом, как выглядит с самого начала, но здесь требуется придерживаться определенных правил.

Чтобы провести данную процедуру не требуется какой-либо специальный паяльник для проводов, так как все это проводится обыкновенным инструментом, который можно приобрести в любом магазине. Главное здесь сама технология пайки, правильный подбор необходимых материалов и прочие особенности, которые влияют на конечный результат.

Особенности пайки проводов

Пайка проводов паяльником с кислотой и другими видами флюса практически всегда проводится по одной и той же схеме. Вне зависимости от того, какой именно флюс используется и какой припой был подобран, для соединения проводятся одни и те же операции. В некоторых случаях, если нет большой ответственности, то даже расходные материалы могут стать взаимозаменяемыми. Если же речь идет о контактах, которые могут подвергаться нагрузкам, или же находятся в другой неблагоприятной среде, то здесь требуется четко следовать технологии.

Многие мастера утверждают, что пайка проводов паяльником к плате и между собой является одной из самых простых. На самом деле это действительно далеко не самая сложная процедура. Главной проблемой здесь является подбор правильного припоя и фиксация проводов, чтобы они оставались неподвижными до момента соединения. Подбор удобного положения не всегда возможен, так как здесь многое зависит от конкретной ситуации, но при работе с мелкой бытовой техникой и электроникой проблем не возникает.

Эта процедура является одной из наиболее распространенных, так как с ней очень часто приходится сталкиваться в быту при ремонте различных вещей. Таким образом, стоит знать, как правильно паять провода паяльником, даже если необходимость в этом еще не возникала.

Инструменты для пайки

Основным инструментом для пайки, без которого этот процесс будет совсем неосуществимым, является паяльник. Главным его параметром становится подходящая мощность, которая позволит расплавиться флюсу и припою, но при этом не станет существенно превышать температуру их кипения.

Основные инструменты для пайки проводов

Помимо этого могут понадобиться следующие дополнительные инструменты и расходные материалы:

• Флюс – служит для улучшения свойств припоя во время пайки;
• Припой – основной материал, при помощи которого детали припаиваются друг с другом;
• Растворитель – помогает избавиться от разбрызганных расходных материалов;
• Увеличительная лупа – нужна преимущественно при работе с мелкими проводами;
• Пинцет – для работы с мелкими деталями и удерживания припоя;
• Подставка под паяльник;
• Плоскогубцы;
• Небольшой напильник для зачистки контактов.

Как выбрать припои и флюсы для пайки проводов

Выбор припоя для пайки является очень ответственным делом, так как от него во многом зависит качество соединения. На выбор влияет вид металла, с которым придется работать, температурные ограничения процесса, способ, каким происходит спаивание, потребность в механической прочности, размер деталей и многое другое. Коррозийная стойкость также может стать важным фактором, хотя такие требования встречаются достаточно редко.

Для толстых проводов с высокой температурой плавления понадобится более тугоплавкий припой, чем для обыкновенных жил соединения в электроприборах. На выбор может повлиять электро-проводимость материала припоя, если речь идет об ответственных соединениях.

Флюс и припой для пайки

Выбор флюса основывается на том, с каким припоем придется работать. Ведь некоторые разновидности становятся на практике несовместимыми. Флюс не должен разрушительно действовать на металл. Желательно, чтобы его остатки можно было легко удалить и очистить. В большинстве случаев мастера обходятся обыкновенной канифолью, но иногда для проводов могут потребоваться другие разновидности флюса.

Как делать лужение проводов

Перед тем как запаять провод паяльником, нужно залудить его жало, а также сам провод. Паяльник и контакты проводов нужно предварительно зачистить от возможных остатков грязи, жировой и окислительной пленки. Для этого подойдет напильник с  мелкими зернами.

Лужение проводов своими руками

Поверхность металла должна стать блестящей и на ней не должно оставаться даже мелких посторонних частиц. После окончания очистки жало опускается сначала в канифоль, а потом в припой, после чего жало нужно приложить к доске или другой подставке. Припой не должен налипать сразу на инструмент. Повторять эту процедуру стоит до того момента, пока наконечник не приобретет иной оттенок, что будет означать, что он полностью залудился.

Пайка медных проводов паяльником предполагает, что их тоже нужно залудить. Очищенный от изоляции и зачищенный паяльником провод необходимо окунуть в канифоль, а сверху придавить разогретым паяльником. Это позволит расходному материалу расплавиться. После можно вынимать провод, когда канифоль начнет дымиться и плавиться. Далее паяльником нужно взять часть припоя и поднести его к слою канифоли на проводе. Хорошо подготовленный чистый провод можно залудить с первого раза.

Спаивание жил

Одним из главных условий, как правильно спаять провода паяльником, является хорошо подготовленная поверхность. Все мелкие частицы, краска, жир, пыль, лак, ПВХ от изоляции и многое другое, все это должно быть удалено.

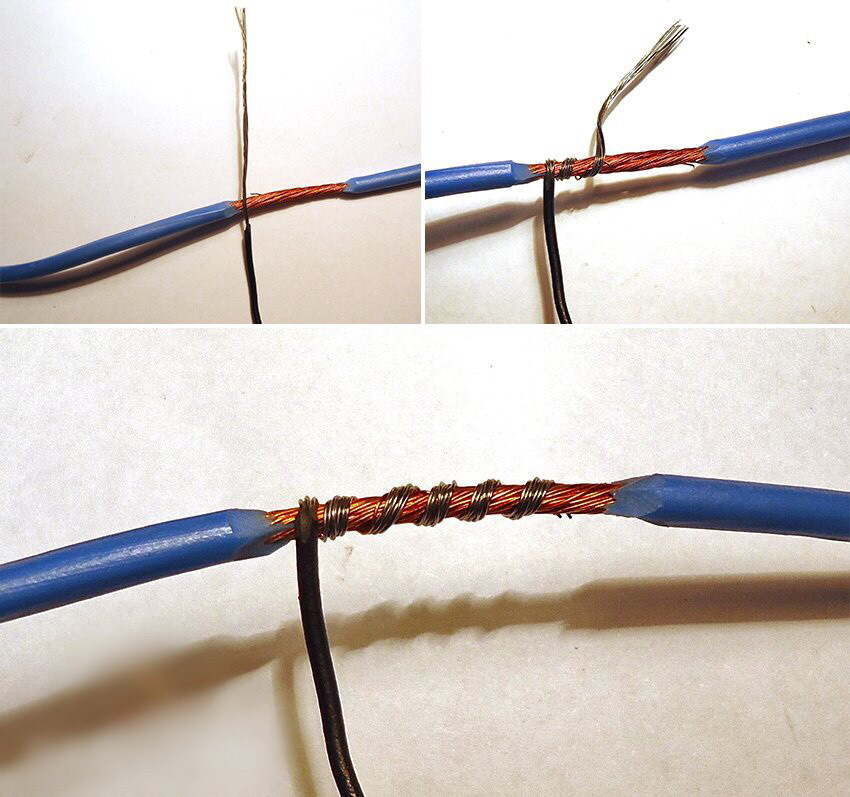

После очистки поверхности нужно залудить оба провода и жало паяльника так, как это указано выше. Затем провода ставятся в удобное положение и максимально близко подводятся друг к другу, до непосредственного соприкосновения.

После этого, разогретым паяльником берется еще часть припоя, которая и станет материалом для соединения. Ее нужно быстро перенести к проводам и прикоснуться расплавленным припоям к месту будущего соединения. Если все правильно подобрано и залужено, то припой должен сразу растечься по поверхности и создать надежное соединение.

Спаянные 2 медных провода

Естественно, что с первого раза может получится не совсем аккуратно, а порой даже возникают проблемы с качеством соединения. Чтобы этого не было, стоит придерживаться следующих правил:

• Пайка должна проходить быстро, чтобы припой не успел остыть;
• Если первая попытка не удалась, то перед следующей нужно дать остыть проводам;
• Прикасаться жалом паяльника к расходным материалам и местам соединения лучше всей поверхностью его рабочей части.

Если на спаянном месте не наблюдается трещин, а сам контакт смотрится ровным и в нем присутствует блеск, то это говорит о высоком уровне спаивания.

Заключение

Инструкция пайки проводов паяльником помогает понять основные принципы самого процесса и некоторые особенности подготовки. В этой процедуре важны все детали, даже самые мелкие. Но даже полное их изучение и запоминание не даст должного результата без практики, на которой у каждого могут проявляться индивидуальные ошибки.

Как правильно паять паяльником провода: медные, алюминиевые

Один из самых надежных способов соединения проводов — пайка. Это процесс при котором пространство между двумя проводниками заполняется расплавленным припоем. При этом температура плавления припоя должна быть ниже температуры плавления соединяемых металлов. В домашних условиях чаще всего используется пайка паяльником — небольшим устройством, работающим от электричества. Для нормальной работы мощность паяльника должна быть не менее 80-100 Вт.

Содержание статьи

• 1 Что нужно для пайки паяльником
  • 1.1 Канифоль и флюсы
  • 1.2 Вспомогательные материалы
• 2 Процесс пайки электропаяльником
  • 2.1 Отличия технологии при использовании флюса
  • 2.2 Особенности пайки многожильных проводов
  • 2.3 Можно ли паять медный провод с алюминиевым

Что нужно для пайки паяльником

Кроме самого паяльника нужны будут припои, канифоль или флюсы, желательно иметь подставку. Еще в процессе работы может потребоваться небольшой напильник и маленькие пассатижи.

Чаще всего приходится паять медные провода, например, на наушниках, при ремонте бытовой техники и т.д.

Канифоль и флюсы

Чтобы получить хорошее соединение проводов, необходимо их очистить от загрязнений, в том числе и от оксидной пленки. Если моно-жилы еще можно очистить вручную, то многожильные проводники нормально зачистить не удастся. Их обычно обрабатывают канифолью или флюсом — активными веществами, которые растворяют загрязнения, в том числе и оксидную пленку.

И канифоль и флюсы работают неплохо, только флюсами пользоваться проще — можно окунуть кисточку в раствор и быстро обработать провода. В канифоль надо проводник положить, затем разогреть его паяльником, чтобы расплавленное вещество обволокло всю поверхность металла. Недостаток использования флюсов — если они остаются на проводах (а они остаются), постепенно разъедают прилегающую оболочку. Чтобы этого не случилось, все места пайки надо обработать — смыть остатки флюса спиртом.

Припои и флюсы для пайки паяльником медных проводов

Канифоль считается универсальным средством, а флюсы можно подбирать в зависимости от металла, который собираетесь паять. В случае с проводами это медь или алюминий.  Для медных и алюминиевых проводов берут флюс ЛТИ-120 или буру. Очень неплохо работает самодельный флюс из канифоли и денатурированного спирта (1 к 5), кроме того его просто сделать своими руками. В спирт добавить канифоль (лучше пыль или очень мелкие ее кусочки) и встряхивать до растворения. Потом этим составом можно обрабатывать проводники и скрутки перед пайкой.

Припои для пайки паяльником медных проводов используют ПОС 60, ПОС 50 или ПОС 40 — оловянно-свинцовые. Для алюминия больше подходят составы на основе цинка. Наиболее распространенные — ЦО-12 и П250А(из олова и цинка), марки А (цинк и олово с добавлением меди), ЦА- 15 (цинк с алюминием).

Удобно пользоваться припоем с канифолью

Очень удобно пользоваться припоями, в состав которых входит канифоль (ПОС 61). В этом случае отпадает необходимость в предварительной обработке каждого проводника в канифоли отдельно. Но для качественной пайки паяльник надо иметь мощный — 80-100 Вт, который может быстро разогреть до необходимых температур место пайки.

Вспомогательные материалы

Для того чтобы нормально паять паяльником провода нужны еще:

• Подставка. Может быть она из металла полностью или на деревянной/пластиковой подставке закрепленные металлические держатели для паяльника. Также удобно, если есть небольшая металлическая коробочка для канифоли.

  Паять паяльником удобнее с подставкой самодельной и фабричной — не очень важно

• Напильник. Перед работой затачивают дало паяльника. Оно должно быть ровным и чистым без следов нагара. Тогда паяется легко.

  Так надо затачивать жало паяльника

• Пассатижи. Удерживать провода пальцами во время пайки сложно — медь и алюминий имеют высокую теплопроводность, что приводит к быстрому нагреву близлежащих участков. Потому паять паяльником провода удобнее, если их  удерживать пассатижами. Только должны инструмент  должен быть миниатюрным, с тонкими ручками и губками. В принципе, можно использовать пинцет, но на его верхушку (где держатся пальцами) желательно надеть термоусадочную трубку — сталь тоже быстро нагревается.

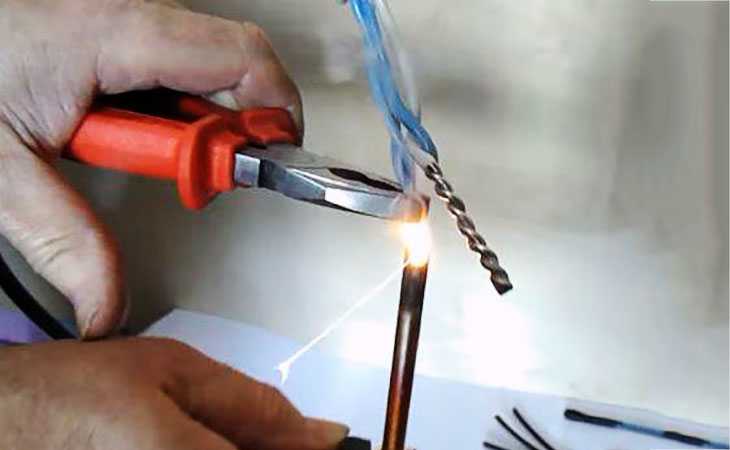

  Пассатижи — для того чтобы придерживать провода

Для смывки флюса может потребоваться спирт, для изоляции — изолента или термоусадочные трубки различных диаметров. Вот и все материалы и инструменты, без которых пайка паяльником проводов невозможна.

Процесс пайки электропаяльником

Вся технология пайки паяльником проводов может быть разделена на несколько последовательных этапов. Все они повторяются в определенной последовательности:

• Подготовка проводников. При пайке проводов они освобождаются от изоляции. После этого с них механическим путем удаляется оксидная пленка. Можно использовать небольшой кусок наждачной бумаги с мелким зерном. Металл должен блестеть и быть светлым.
• Лужение. Разогревают паяльник до температуры плавления канифоли (при прикосновении начинает активно плавится).
  Берут проводник, подносят к куску канифоли, прогревают паяльником так, чтобы вся зачищенная часть провода оказалась погруженной в канифоль. Затем на жало паяльника берут каплю припоя и разносят его по обработанной части проводника. Припой быстро растекается, покрывая тонким слоем  провод. Чтобы он распределялся быстрее и равномернее, провод немного поворачивают. После лужения медные проводники теряют красноту, становясь серебристыми. Так обрабатывают все провода, которые надо будет припаивать

  Лужение провда

•  Залуженные проводники складывают вместе, поправляя их пальцами — чтобы они плотно прилегали один к другому. Если пайка должна быть большой протяженности, можно сделать скрутку. Придерживая проводники, на жало берут припой, прижимают его к месту пайки, прикладывая некоторое усилие. При этом место пайки разогревается, начинает кипеть канифоль, припой растекается. Когда он покроет всю зону, затечет между проводниками, можно считать что пайка паяльником проводников закончена. Их еще некоторое время удерживают неподвижно — пока припой не остынет (для ускорения процесса на это место дуют).

Вот, собственно и все. Таким же образом можно спаять два или более провода, можно припаять провод к какой-то контактной площадке (например, при пайке наушников — провод припаять можно к штекеру или к площадке на наушнике) и т.п.

После того, как закончили паять паяльником провода и они остыли, соединение необходимо изолировать. Можно намотать изоленту, можно надеть, а потом разогреть термоусадочную трубку. Если речь идет об электропроводке, обычно советуют сначала навернуть несколько витков изоленты, а сверху надеть термоусадочную трубку, которую прогреть.

Отличия технологии при использовании флюса

Если используется активный флюс, а не канифоль, процесс лужения изменяется. Очищенный проводник смазывается составом, после чего прогревается паяльником с небольшим количеством припоя. Далее все как описано.

Пайка скрутки с флюсом — быстрее и проще

Есть отличия и при пайке скруток с флюсом. В этом случае можно каждый провод не лудить, а скрутить, затем обработать флюсом и сразу начинать паять. Проводники можно даже не зачищать — активные составы разъедают оксидную пленку. Но вместо этого придется места пайки протирать спиртом — чтобы смыть остатки химически агрессивных веществ.

Особенности пайки многожильных проводов

Описанная выше технология пайки подходит для моножил. Если провод многожильный, есть нюансы: перед лужением проводки раскручивают чтобы можно было все окунуть в канифоль. При нанесении припоя  надо следить чтобы каждый проводок был покрыт тонким слоем припоя. После остывания, провода снова скручивают в один жгут, дальше можно паять паяльником как описано выше — окунув жало в припой, прогревая место спайки и нанося олово.

При лужении многожильные провода надо «распушить»

Можно ли паять медный провод с алюминиевым

Соединение алюминия с другими химически активными металлами напрямую делать нельзя. Так как медь — химически активный материал, то медь и алюминий не соединяют и не паяют. Дело в слишком разной теплопроводности и разной токопроводимости. При прохождении тока алюминий нагревается больше и больше расширяется. Медь греется и расширяется значительно меньше. Постоянное расширение/сужение в разной степени приводит к тому, что даже самый хороший контакт нарушается, образуется токонепроводящая пленка, все перестает работать. Потому медь и алюминий не паяют.

Если возникает такая необходимость соединить медный и алюминиевый проводники, делают болтовое соединение. Берут болт с подходящей гайкой и три шайбы. На концах соединяемых проводов формируют кольца по размеру болта. Берут болт, надевают одну шайбу, затем проводник, еще шайбу — следующий проводник, поверх — третью шайбу и все фиксируют гайкой.

Алюминиевый и медный проводники паять нельзя

Можно ли паять медную проволоку? Вот как!

08.

05.2021 12.08.2020 Александр Берк

«Этот пост содержит партнерские ссылки, и я получу компенсацию, если вы совершите покупку после перехода по моим ссылкам».

Соединение медных проводов с помощью пайки может быть необходимо для фиксации электроники или использования в различных художественных проектах по металлу. Пайка — это процесс использования расплавленного присадочного металла (припоя) для соединения нужных кусков металла. Вы можете использовать метод пайки на меди, используя правильный тип припоя и аккуратно соединяя провода.

Прочтите наше пошаговое руководство по успешной пайке медных проводов. Соблюдение каждого шага необходимо для правильного закрепления проводов и безопасного выполнения задачи. Ваша безопасность должна быть главным приоритетом при пайке или использовании подобных электроинструментов.

Приобретение паяльного оборудования

Для правильной пайки медных проводов вам понадобится всего несколько предметов. Хотя этот процесс не требует большого количества предметов, поиск качественных материалов и их правильное использование необходимы для надлежащего завершения работы.

Для пайки медных проводов вам потребуются следующие предметы:

• Паяльник: Этот ручной инструмент нагревает припой вокруг медных проводов. Убедитесь, что вы следуете инструкциям на конкретном утюге для настройки температуры и правильного использования. Паяльные инструменты для электрических применений должны быть в диапазоне 25-30 Вт.
• Припой: Для достижения наилучших результатов используйте электрический припой, так как он прочнее и создает более надежное соединение, чем другие припои. Этот тип припоя предназначен для электрических применений, поскольку другие могут повредить компоненты провода. Ищите припой, в котором указано, что он использует флюс со смоляным сердечником.
• Губка: Вам понадобится влажная губка для очистки жала паяльника перед использованием, чтобы избежать попадания мусора.
• Инструмент для зачистки проводов (при необходимости): Изоляция должна быть удалена с участка для прямого доступа к проводам.
• Термоусадочная трубка: При желании ее можно использовать для повторной изоляции на конце. Если вы планируете это сделать, трубку нужно будет поместить на один конец провода, прежде чем соединить их вместе.

Поскольку требуется ограниченное количество материалов, пайка в домашних условиях является относительно недорогим и простым процессом. Материалы для пайки обычно входят в наборы, в которых есть все необходимые материалы для правильной пайки в различных приложениях.

Источник: Maker’s Space, ToolBoom

Соблюдайте важные правила техники безопасности

Температура паяльника может достигать 800° F (400° C), и с ним следует обращаться осторожно. Поскольку вы работаете с опасным оборудованием, меры предосторожности должны быть главным приоритетом перед началом любого проекта.

Наиболее важные меры безопасности, которые следует учитывать при пайке, включают:

• Использование СИЗ: Вы должны носить защитные очки, чтобы припой не распылялся во время процесса.
• Припой в проветриваемом помещении: Пары, выделяемые расплавленным припоем, могут быть токсичными при вдыхании в высоких концентрациях. Хорошо проветриваемое помещение предотвратит возможные раздражения.
• Проверить настройки мощности и мощности: Убедитесь, что ваш паяльник настроен на правильную мощность и температуру при работе с медной проволокой. Отдельный инструмент должен поставляться с инструкциями по использованию настроек.
• Используйте паяльную подставку: Во избежание любого контакта с жалом паяльника утюг следует вернуть на подставку. Любой контакт с рабочей поверхностью может быть опасен.
• Провода должны быть отсоединены: Медные провода никогда не должны быть подключены или использоваться во время пайки. Убедитесь в отсутствии электрического тока.

Аккуратная работа не только защитит вас и окружающих, но и обеспечит наилучшую пайку и эффективное соединение проводов.

Источник: Университет Стоуни-Брук, Орегонский государственный университет

Зачистка изоляции проводов (при необходимости)

Медные провода должны быть полностью доступны для использования припоя для эффективного соединения материалов. Это означает, что любая изоляция проводов должна быть удалена из области пайки. Если вам нужно снять изоляцию, вы будете использовать свои инструменты для зачистки проводов на этом этапе процесса.

У большинства инструментов для зачистки проводов есть руководство по работе с проводами различных размеров. Вы поместите провод в отмеченное отверстие, зажмите и пропустите его через инструмент. Это снимет изоляцию с провода. Мы рекомендуем снимать немного больше изоляции, чем требуется, чтобы пайка не соприкасалась с изоляцией.

Источник: Helpful DIY

Переплетение медных проводов для соединения материалов

При повторном соединении медных проводов они должны быть переплетены и переконфигурированы так, чтобы все провода плотно соприкасались. Для этого осторожно расправьте каждый конец проводов, которые вы планируете соединить. Обычно они туго накручены, но вы можете слегка распушить их, чтобы они выглядели как щетинки на метле.

После того, как оба набора проводов будут разложены, вы можете поместить их друг в друга, чтобы провода переплелись и встроились друг в друга. Затем вы можете скрутить провода вместе, чтобы создать прочное и стабильное соединение между обеими сторонами. В этом видео вы можете посмотреть, как соединить провода.

Это соединение проводов, но не окончательное решение, поэтому необходимо выполнить описанные ниже шаги пайки.

Тепловой паяльник

Следуйте инструкциям на вашем утюге для правильного нагрева. Припой плавится при температуре 360-370°F (180-19°С).0 ° C), но железо может нагреваться до гораздо более высоких температур. Температура, на которую вы устанавливаете утюг, будет зависеть от модели утюга, в частности от наконечника. Наконечники с большей площадью поверхности и большей мощностью могут не нуждаться в высокой настройке для эффективного плавления припоя.

После того, как паяльник нагреется до необходимой температуры, самым ответственным шагом является протирание жала влажной губкой. Эта губка должна быть влажной, чтобы удалить любой потенциальный мусор, оставшийся на утюге, и избежать возгорания губки. Если наконечник не протирать, может произойти окисление из-за накопления на больших уровнях.

Источник: Metcal

Позвольте мне помочь вам улучшить вашу сварку!

Подпишитесь на мой еженедельный информационный бюллетень и получайте полезные советы, инструменты и теоретические сведения о сварке и соединении.

Нанесение припоя на медный провод

После выполнения всей этой подготовки вы можете нанести припой на медный провод. Для этого выполните следующие действия по порядку:

• Закрепите провода для пайки: У вас есть только две руки, которые будут использоваться для удержания припоя и утюга. Закрепите обе стороны соединенной проволоки, чтобы они не двигались при прикосновении к утюгу. Они должны быть приподняты над рабочим пространством, чтобы у вас был доступ к области под проводами.
• Поместите паяльник под провод: Прикоснитесь жалом паяльника к медным проводам. Это нагреет проволоку, чтобы ваш припой расплавился. Ваш припой будет нанесен напротив утюга (поверх проволоки).
• Расплавленный припой: Сначала поместите припой на наконечник, чтобы он расплавился. Затем вы будете перемещать припой вверх и вниз по верхней части провода, чтобы покрыть его тонким слоем. Использование слишком большого количества припоя затруднит прохождение электрического тока через провод с дополнительным сопротивлением. Паяльник не будет двигаться в течение всего этого процесса.
• Удалите излишки припоя: Если есть комки или избыток припоя, вы можете повторно нанести утюг, чтобы расплавить припой и дать стечь излишкам. Это должно быть сделано после охлаждения, чтобы проверить результаты.

Источник: TWI, Science Buddy Хотя этот шаг не является обязательным, он придает проводу законченный вид и предотвращает оголение провода. Вам нужно будет найти трубку, близкую по размеру к проводам, которые вы использовали, и убедитесь, что вы используете более длинный кусок, чем желаемая область покрытия.

Тепловые пушки следует использовать для усадки труб вокруг проводов. Перемещайте тепловую пушку вперед и назад, чтобы равномерно распределить тепло по всему изделию. Делайте это до тех пор, пока трубка плотно не закрепится вокруг ранее открытой области.

Эффективная пайка медных проводов

Хотя пайка медных проводов является довольно простой задачей, необходимо тщательно выполнять каждый шаг, чтобы обезопасить себя и гарантировать правильное выполнение работы с первого раза. Самое важное, что нужно помнить, это использование пайки в умеренных количествах. Вы хотите покрыть площадь, достаточную для того, чтобы обеспечить перенастройку проводов, но не препятствовать плавному перемещению электрического тока.

Пожалуйста, включите JavaScript в вашем браузере, чтобы заполнить эту форму.

Время для прямой обратной связи: насколько хорошо я ответил на ваш вопрос? *

• 1 — Есть решение!
• 2 — Узнал что-то новое
• 3 — Не совсем
• 4 — Совсем нет

Мы очень ценим ваш отзыв!

Отметьте свой рейтинг! (необязательно)

Если вам понравилась эта статья, посмотрите другие мои статьи, которые я написал на эту тему!

«Этот пост содержит партнерские ссылки, и я получу компенсацию, если вы совершите покупку после перехода по моим ссылкам».

Александр Берк

Немного о себе: Я сертифицированный международный инженер по сварке (IWE), работавший в различных проектах по сварке TIG, MIG, MAG и контактной точечной сварке. В последнее время он работал инженером-технологом по процессам лазерной и TIG-сварки. Чтобы ответить на некоторые вопросы, которые мне часто задавали или задавались во время работы, я завел этот блог. Это стало чем-то вроде любимого проекта, так как я хочу узнать больше о сварке. Я искренне надеюсь, что это поможет вам улучшить ваши результаты сварки так же, как помогло улучшить мои.

Последние сообщения

Пожалуйста, включите JavaScript в вашем браузере, чтобы заполнить эту форму.

Время для прямой обратной связи: насколько хорошо я ответил на ваш вопрос? *

• 1 — Есть решение!
• 2 — Узнал что-то новое
• 3 — Не совсем
• 4 — Совсем нет

Мы очень ценим ваш отзыв!

Отметьте свой рейтинг! (необязательно)

Если вам понравилась эта статья, посмотрите другие мои статьи, которые я написал на эту тему!

Как залудить многожильный электрический провод

К

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 22.03.23

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл (Larry Campbell) — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Ель / Кевин Норрис

В этой статье

• Как работает лужение многожильных проводов

• Вопросы безопасности

• Выбор подходящего припоя

Обзор проекта

Лужение — это процесс плавления припоя вокруг многожильного электрического провода с помощью паяльника. Процесс лужения проводов перед пайкой обычно используется для скрепления тонких проводов и упрощает их подключение к винтовым клеммам или другим разъемам.

Это также гарантирует, что все провода имеют электрическое соединение. В качестве инструмента для лужения проводов можно использовать простой паяльник вместе с парой инструментов для зачистки проводов.

Однако не все провода следует лужить. При определении того, когда лужить или не лужить провода, учитывайте, будет ли провод обжат. Паяные соединения некоторых луженых проводов могут сломаться при обжиме, поэтому использование обжимного инструмента или наконечника на проводе может обеспечить более надежное электрическое соединение, чем лужение.

Чтобы правильно залудить электрический провод, вы должны использовать правильный тип припоя и следовать нескольким основным советам и методам.

Как работает лужение многожильных проводов

Обратите внимание, что в лужении не участвует «жесть». В качестве материала используется только электрический припой. При нагреве паяльником припой заполняет пустоты между стойками для проводов, образуя один сплошной провод, который можно легко согнуть и поместить под винты клемм.

Это обеспечивает плотное электрическое соединение и практически исключает возможность соприкосновения незакрепленных жил проводов с распределительной коробкой или выхода из-под клеммного винта.

Что такое электрический припой?

Электрический припой обычно содержит канифольное ядро, содержащее материал, называемый флюсом, который помогает улучшить электрическое соединение и прочность. Другой основной тип сердечника — припой с кислотным сердечником — используется в сантехнике, но может повредить электрические компоненты.

Вопросы безопасности

Пайка должна выполняться с осторожностью! Паяльник сильно нагревается и может вызвать сильные ожоги. Всегда кладите паяльник на термостойкую поверхность, пока он нагревается и остывает. Во время пайки всегда работайте над термостойкой поверхностью и вдали от всего легковоспламеняющегося. Будьте осторожны, чтобы не перегреть провод и не расплавить изоляцию провода. Рекомендуется попрактиковаться в пайке, используя обрезки того же провода, который вы будете припаивать для своего проекта.

Если вы работаете с существующим проводом во время электрического проекта, также важно определить его тип перед лужением или подключением любых новых проводов; Вы можете сказать, является ли провод алюминием или луженой медью, отрезав один конец и внимательно осмотрев внутреннюю часть.

Правильный выбор припоя

Лучшим припоем для лужения многожильных медных проводов является электрический припой со смоляным сердечником. Это бескислотный припой, содержащий флюс в ядре припоя. Никогда не используйте припой, содержащий кислоту, для зачистки и лужения проводов, так как это может повредить провод или его изоляцию. Кислотный припой предназначен для использования в сантехнике. Если вы используете другой тип бескислотного припоя без сердцевины из канифоли, вам может потребоваться нанести на проволоку флюс как часть процесса пайки.

Оборудование/инструменты

• Паяльник
• Губка
• Многожильный электрический провод
• Инструмент для зачистки проводов

Материалы

• Бескислотный припой со смоляным сердечником

Ель / Кевин Норрис

1. Подготовьте проволоку

   Лужение должно производиться на оголенной проволоке. Если провод изолирован, зачистите примерно от 3/4 до 1 дюйма изоляции с конца провода с помощью инструментов для зачистки проводов. Этой длины достаточно, чтобы обернуть вокруг винтовых клемм, но недостаточно, чтобы оголить лишний провод.

   Ель / Кевин Норрис

2. Подготовка паяльника

   Подключите и включите паяльник и дайте ему нагреться. Быстро протрите жало паяльника влажной губкой. Это устраняет любое окисление, которое могло произойти во время нагревания утюга.

   Ель / Кевин Норрис

3. Нанесите припой на провод

   Вытяните припой из катушки по прямой линии. При желании вы можете зажать провод в инструменте «третьей руки» или подобном термостойком держателе.

   Прикоснитесь наконечником припоя к наконечнику паяльника, чтобы создать небольшую лужицу жидкого припоя на жалом. Это поможет проводить тепло к проводу. Затем прикоснитесь жалом паяльника к нижней стороне провода, чтобы припой соприкоснулся с проводом.
