Установка розеток и выключателей в гипсокартон видео: особенности и рекомендации. Установка блока розеток в гипсокартон — Интернет-магазин инструмента. — yato-tools.ru. Электротовары и инструмент.

Содержание

Установка розеток в гипсокартон

Компания «Фокус» – строительство домов из теплоблоков, экоблоков > Статьи

Установка розеток цена в Москве

uslugi-elektriki.ru

В последние время все более популярными становятся обшивка стен и возведение перегородок из гипсокартона. И в этом есть свои преимущества. Во-первых – это его экологичность, огнестойкость, влагостойкость и звукоизоляционная способность, во-вторых, низкая цена материала, а также быстрота возводимой конструкции. Учитывая весь процесс произведенных работ по обшивке стен (шпаклевка, покраска и оклеивание стен обоями), установка розеток и выключателей является заключающим финальным этапом.

Установка розеток и выключателей в гипсокартон имеет отличий от установки в бетонную стену. Но учитывая, что крепления и монтаж розеток и выключателей в гипсокартон имеет ряд своих особенностей, нужно заранее учитывать важные моменты как перед началом монтажных работ, так и при выборе материала (розетки, выключатели и подрозетники).

В данной статье мы хотим подробно описать весь этап установки розеток в стену из гипсокартонной конструкции, подготовили видео материал, наглядно описывающий тапы монтажных работ розеток, а также дать совет по выбору соответствующих материалов.

Подготовительные этапы работ

Работы по установке розеток и выключателей в стену из гипсокартонной конструкции не такой уж сложный процесс, если заранее к ней подготовиться и соблюдать правила безопасности. Первым делом нужно четко определить точки расположения в помещении, где будут установлены выключатели и розетки, предварительно сделав разметку карандашом в гипсокартоне. Сделать подсчет и покупку количества нужного материала (розеток и подрозетников).

Советы как правильно выбрать подрозетник видео

Приобретая подрозетники, главное не ошибиться при покупке, желательно заранее уведомить продавца, подобрать именно под гипсокартонную конструкцию стен, а не под бетонную. Лучше будет если всю фурнитуру (подрозетники, выключатели и розетки) приобретать в одном специализированном магазине, на месте проверив их на совместимость, во избежание дальнейших проблем при установке. А также необходимо подготовить такие инструменты, как электродрель с насадкой.

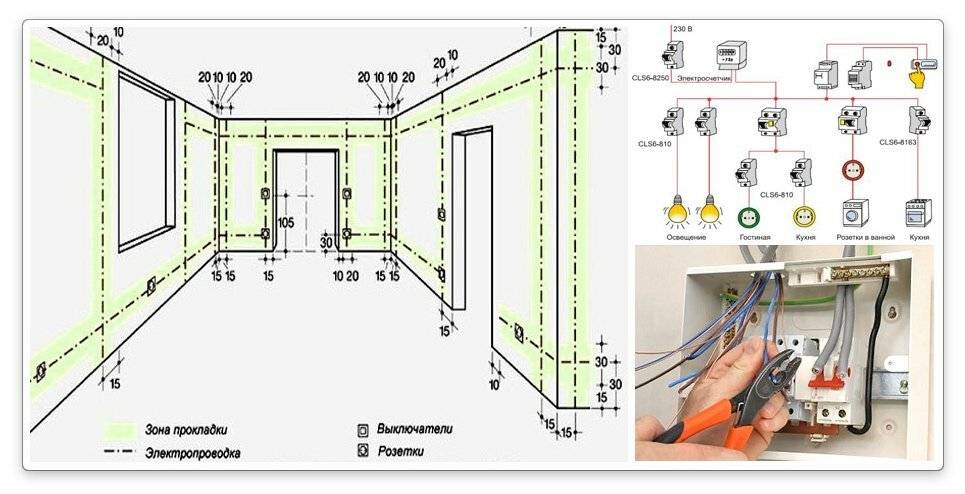

Выбор расположения розеток и выключателей на стенах

При выборе места под розетку и выключатель в гипсокартоне необходимо основываться на их удобстве в дальнейшей эксплуатации, то есть в те места, где в дальнейшем будут установлены электробытовые приборы (кондиционеры, холодильник, телевизор и т.д.), а также гармонично вписывать их в общий интерьер помещения.

Тенденции и времена меняются. При выборе расположения в нынешнее время, рекомендуется Европейский стандарт.

Рекомендованная высота розеток от пола – 30 см.
Рекомендованная высота розетки над кухонной столешницей – 120 см.
Рекомендованная высота розетки для стиральной машины 1 метр.
Рекомендованная высота выключателей – 80 см (На уровне опушенной руки).

Но в некоторых случаях допускается отклонение от нормы, то есть в тех местах, где это удобно и оправдано. К примеру, если у вас плоско экранный телевизор и установлен кронштейном верхней части стены, то оптимальным вариантом будет установка розетки также высоко за телевизором или же рядом с ним (согласитесь, ведь неприятно видеть, как черный электрический кабель свисает вниз по стене).

Советы как установить розетки в стену из гипсокартона своими руками видео

Также можно взять, к примеру, и Сплит систему. Устанавливается она обычно в верхней части помещения, в таком случае оптимальное место для розетки будет рядом с прибором.

Прорез отверстия в гипсокартоне под установку розеток и выключателей

Процесс просверливания отверстия в гипсокартонной стене очень прост и не требует особых навыков. Для этого вам потребуются такие инструменты как, электродрель с круглой фрезой насадкой, в крайнем случае, можно воспользоваться монтажным ножом.

Первым делом нужно сделать разметку крестиком для установки будущей розетки, используя уровень и карандаш. Измеряя высоту перед разметкой, следует учитывать тот факт, если у вас незаконченный черновой пол, то нужно взять дополнительный отступ 5 см (или в зависимости толщины будущего покрытия).

Разметка и установка блока подрозетников видео

Посадочное отверстие в гипсокартонной стене, следует делать диаметром 68 мм почти впритык. Проделывая прорез нужно быть очень аккуратным, не стоить надавливать на инструмент, во избежание образования рваных краев и повреждение гипсокартона, что усложняет процесс монтажа подрозетника (теряется упор для зажимных лапок).

Конструкция стены обшитой гипсокартонными листами, состоит из металлических профилей, делая отверстия для подрозетника, можно упереться на сам профиль, советуем не переносить просверленное отверстие, а просто вырубить тот кусок профиля по периметру стамеской или обычной отверткой.

Монтаж и установка подрозетника в гипсокартонную стену

Установить подрозетник для розетки довольно просто. Подрозетник под гипсокартон – это та же коробка (стакан) что и под бетонную стену, но имеет отличия наличием специальных лапок – крепления.

Перед тем как начать установку, необходимо снять отверстие заготовку для ввода кабеля с задней или боковой части коробки, вариант выбираете сами в зависимости от удобства.

Монтаж подрозетника в гипсокартоне видео

Далее следует начать саму установку. Пропустив провода через готовое отверстие, нужно зафиксировать устройства в заранее подготовленное посадочное место, закручивая опорные монтажные винты, до тех пор, пока лапки не прижмутся к листу. Желательно посадочное место заранее прошпаклевать для дополнительной прочности конструкции.

Финальный этап.

Установка самой розетки

Как проделаны монтажные работы по установке подрозетника, можно приступать к установке самой розетки в гипсокартон следуя определенным правилам:

– Первым делом необходимо снять верхнюю крышку устройства, открутив болт.

– Расслабить контакты для крепления проводов.

– В контакты вставить провода и плотно затянуть (во избежание перегрева проводов в местах соединения)

– Вставить розетку на подготовленную в гипсокартонной стене коробку, закрепив крепежными шурупами.

– Закрываем верхнюю крышку, закрутив болт.

Вот и весь процесс установки розетки в гипсокартонную стену, как вы видите все работы, следуя инструкции можно сделать самостоятельно. Дополнительно вы можете посмотреть видео, где наглядно показывается вес процесс монтажных работ.

Как установить розетку в стену из гипсокартона своими руками видео

И напоследок хотел бы предупредить, все работы в целях безопасности, выполняются только при отключенном электропитании в проводах.

Подрозетники для гипсокартона — как выбрать и установить: tvin270584 — LiveJournal

Организация электропроводки, проходящей по поверхности гипсокартонных конструкций, предполагает комплекс определённых действий.

Подрозетники и их монтаж — необходимая часть процесса. Элементы выполняют важную функцию и обязательны при установке системы выключателей и розеток. В статье мастер сантехник расскажет, о выборе и монтаже подрозетников для гипсокартона.

Особенности

Проведение ремонтных работ неразрывно связано с технологиями, которые имеются в настоящий момент. Если ранее для изменения планировки возводили кирпичные стены или создавали перегородки из фанеры, то теперь есть более удобное решение. Использование гипсокартона позволило решить массу проблем и сделать ремонт быстрым, удобным и посильным даже новичку. Отличительной такого материала является его прочность и в то же время легкость. В зависимости от размеров простенка или новой конструкции может понадобиться от одного листа ГКЛ, до нескольких.

Размеры гипсокартона довольно большие, потому часто одним листом можно зашить одну стену, а вторым другую. Благодаря этому экономиться материал, значительно сокращается время на работу. Для того чтобы листы крепко держались, а стена ничем не отличалась от капитальной, создается основа из металлических профилей. Конструкция ее может быть самой разнообразной, что позволяет воплотить любые фантазии хозяина помещения.

Удобство гипсокартона и его безопасность позволяют использовать материал в любых помещениях: в ванной, кухне, гостиной, спальне и даже в детской. Для того чтобы стена выполняла фукциональную роль, кроме разделения пространства в помещении, можно внутри предусмотреть прокладку проводки, установить выключатель, розетку или подсветку. Если в дополнительных выключателях часто не бывает нужды, то розетки лишними в доме не бывают.

Подрозетник под гипсокартон представляет собой прокладку между розеткой и стеной, позволяет устойчиво зафиксировать электроразъем. Он требуется перед тем, как установить розетку в гипсокартон.

Без него крепление со временем будет расшатываться, гипсокартон – деформироваться, что приведет к потере внешнего вида и невозможности пользоваться розеткой (спустя время она просто выпадет).

Конструкция

На лицевой части коробочки имеется 4 разъема под саморезы, 2 из которых служат в качестве дополнительных, предотвращая вырывание коробки из листа.

Основные разъемы идут под винты. Глубина такого разъема равна глубине коробки. В конце технологического углубления под винты располагаются две металлические «лапки», которые раздвигаются.

На задней поверхности есть разметка для отверстий под кабель. Фасадная часть не совсем круглая. Две противоположные стороны как бы срезаны, что помогает собрать блок из нескольких коробок. При необходимости можно подобрать двойной и тройной подрозетник. Также выпускают специальные соединители для сбора конструкции.

Также в самом изделии присутствует специальный разъём для монтажа кабеля заземления, который многие игнорируют, чего делать не рекомендуется: он позволяет избежать коротких замыканий от перепадов напряжения.

Как выбрать подрозетник

Чтобы установить розетки в стенах из гипсокартона важно правильно подобрать для них подрозетники. Именно этот элемент будет наиболее важным в процессе монтажа. От правильности выбора зависит безопасность использования всех электроприборов. Правильно смонтировав необходимое оборудование можно защитить жилье от возможности возникновения пожара или короткого замыкания.

Поскольку ГКЛ считается возгораемым материалом (за исключением отдельных разновидностей), выбор подрозетника нужно делать согласно принятым правилам пожаробезопасности. По нормам, в помещениях, облицованных гипсокартоном, наибольшую опасность в плане возгорания представляют именно выходы электричества через розетки. Подбор правильного подрозетника позволяет купировать эту угрозу.

Рекомендуется выбирать подрозетники для гипсокартона из самозатухающей пластмассы. При нагревании розетки тепло от нее не будет передаваться в окружающий гипсокартон. Это дополнительная безопасность на случай короткого замыкания. Могут использоваться при токе максимум в 16А и напряжении до 400 вольт.

Размеры

Традиционными считаются подрозетники круглой формы, однако есть и другие варианты, выбор которых зависит от конкретной ситуации.

Коробки квадратной и прямоугольной формы ставятся, если внутри будет происходить дополнительное распределение проводов. Такая особенность связана с увеличением пространства в коробке, где могут поместиться все необходимые провода.

Основные характеристики:

Размеры подрозетника по гипсокартону варьируются – глубина посадки от 40 до 62 мм, диаметр от 60 до 75 мм. При выборе учитывают толщину листа и расстояние между ними и стеной.
Чтобы коробка входила плотно, коронка для сверления отверстия должна быть такого же диаметра.
Внутренний диаметр максимум 65 мм.
Если устанавливается сразу несколько элементов под одной рамкой, расстояние между центрами следует выдерживать в пределах 71 мм.

Есть продукция, размеры которой отличаются от общепринятых норм. При выборе подходящего изделия нужно соотнести размеры пространства за перегородкой и глубину подрозетника.

Самые известные производители в России

Подрозетники имеют свои технические особенности, нормы по безопасности, потому покупать лучше продукты известных, зарекомендовавших себя компаний.

Специально для читателей ниже сделана подборка качественных продуктов конкретных фирм:

Продукты российской фирмы Gusi Electric обладают высоким качеством и достаточно недорогой ценой.
Фирма Ruvinil также российская, обладает высоким качеством.
Отечественная фирма Hegel также выпускает высококачественную продукцию в соответствии с принятыми стандартами качества.
Из иностранных моделей можно выделить китайскую фирму Dr. HD.
Известная европейская фирма АВВ известна своими надежными креплениями и качественными товарами.

Установка розеток в гипсокартон может быть проведена правильно только с использованием подрозетников. Они необходимы, чтобы человек мог быть уверенным в безопасности своей жизни и жилища.

Монтаж блока подрозетников

Действия, необходимые для успешного монтажа подрозетника в стену из гипсокартона, предельно просты, но не стоит забывать о том, что необходимо соблюдать положенный порядок, в противном случае – монтаж может обернуться потерей листа гипсокартона, а его замена – процедура затратная (материально и в отношении времени).

Разметка места установки

Монтажные работы начинаются с разметки места для розетки. Для этого понадобится уровень, рулетка и карандаш.

Нужно учесть количество подключаемых потребителей, размер подрозетников, расположение мебели, общий дизайн помещения.

Диаметр отверстия определяется точно в зависимости от размера подрозетника: он должен вставляться достаточно туго, впритык.

Общепринятым диаметром подрозетника для гипсокартона считается значение 68 мм.

Рассчитываем, чтобы блок смотрелся симметрично на стене и отмечаем на линии первый центр подрозетника.

Затем с помощью линейки или рулетки от первого центра откладываем 71 (мм) и отмечаем центр второго подрозетника.

Затем от центра второго подрозетника откладываем 71 (мм) до центра третьего подрозетника.

Особых требований нет, есть определенные нормы, которыми можно руководствоваться:

До центра отверстия розетки 30 см;
До центра выключателя 90 см;
Для стиральной машины один метр;
Для кухонного стола 1м 20 см;
Не ближе, чем 20 см до дверного проема;
Расстояние до газовых коммуникаций не менее 50 см.

При разметке учитывайте, где у вас проходят у вас профили.

Сверлим отверстия для подрозетников

Далее – приступаем непосредственно к изготовлению технологического отверстия. Гипсокартон является мягким, поэтому можно воспользоваться обычным малярным ножом, но лучше всего, все же, использовать шуруповерт со специальной круглой насадкой. Это необходимо сделать во избежание неоправданных сколов или порче листа.

Сверление гипсокартона нужно производить крайне аккуратно, на минимальной скорости, так как существует вероятность при сильном нажиме на инструмент сломать лист. Это связано с тем, что мы давим на определенную точку острым предметом с большой площадью, что может привести к надлому.

Лучше заранее просверлить центровые отверстия сверлом с меньшим диаметром.

Отверстия для подрозетников готовы.

Собираем блок подрозетников

Берем три подрозетника. Теперь нам нужно соединить их в единый блок. Для этого с помощью ножа убираем боковые заглушки (перфорацию) в подрозетниках: в первом — одну заглушку, в среднем — две, в третьем — одну.

Берем один соединитель и вставляем его в посадочное отверстие подрозетника до защелкивания.

Соединитель защелкивается достаточно туго, поэтому нужно приложить некоторое усилие.

Обратите внимание, что профиль посадочного отверстия и кабельного соединителя выполнен ступенькой, что исключает выполнение неправильного соединения.

Затем берем второй подрозетник и защелкиваем в него соединитель.

Далее через еще один соединитель объединяем аналогичным способом второй и третий подрозетники.

В итоге получаем вот такой вот единый блок из трех подрозетников. Соединители четко фиксируют подрозетники между собой.

Монтаж блока подрозетников в гипсокартонную стену

Теперь нужно срезать перегородки в гипсокартоне, иначе они будут нам мешать при установке блока подрозетников.

Срезать их можно обычным ножом или ножовкой.

В одном из подрозетников убираем заглушку для ввода кабеля.

В сделанное отверстие необходимо завести питающий кабель, а затем приступать к установке блока подрозетников.

Теперь осталось с помощью отвертки или шуруповерта закрутить крепежные винты-саморезы.

При закручивании крепежных винтов-саморезов, лапки притянутся с обратной стороны листа гипсокартона и надежно зафиксируют блок подрозетников.

После завершения работ можно проверить уровень установленного блока.

Видео

В сюжете — Установка блока подрозетников в гипсокартон

В сюжете — Как установить подрозетник в гипсокартон

В сюжете — О видах подразетников

В продолжение темы посмотрите также наш обзор Как правильно заделать стыки гипсокартона — пошаговая инструкция

Источник

https://santekhnik-moskva.blogspot. com/2021/12/Podrozetniki-dlya-gipsokartona.html

Зажим — Быстрый и легкий ремонт сорванных и сломанных пластиковых электрических коробок

Фиксирует содранные или поврежденные пластиковые электрические коробки
.

Никакой суеты, никакой суеты, никаких разрушений

Используйте G-Clip для быстрого и легкого ремонта сорванной или поврежденной резьбы.

Если у вас есть незакрепленный электрический выключатель или розетка, вероятно, у вас повреждена или зачищена электрическая коробка. Прежде чем заменить поврежденную пластиковую коробку, попробуйте использовать G-Clip. Чтобы установить G-Clip, прижмите его к краю электрической коробки над поврежденным отверстием. G-Clip обеспечивает новую точку крепления с резьбой для повторного присоединения выключателя или розетки.

Большинство домовладельцев или электриков может установить G-Clip за считанные минуты, вместо того чтобы заменять поврежденную электрическую коробку часами. Его можно установить, не повреждая гипсокартон. Его также можно использовать в многоместных пластиковых коробках.

Особенности G-Clip:

Предназначен для работы с пластиковыми электрическими коробками с толщиной стенок примерно 0,09 дюйма Отключите питание в блоке предохранителей.

Проверьте отсутствие питания на устройстве и снимите крышку.

Отверните два винта.

Вытащите устройство из
электрической коробки.

Отцентрируйте G-Clip над
поврежденным отверстием.

Вставьте G-Clip в коробку.

Пальцем или отверткой нажмите на G-Clip. Вверните винт в G-Clip.

Установите второй винт.
Прикрепите накладку.

Приобретите зажимы G:

4 шт.

10 шт.

4 шт.

10 шт.

Комментарии клиентов:

Итак, я только что попробовал ваш продукт сегодня утром, и все, что я могу сказать, это ВАУ! Я 61-летняя бабушка и совсем не очень разбираюсь в инструментах. Когда я нашел ваш продукт в Интернете, я решил попробовать его после просмотра видео о том, как их установить. Я только что переделал комнату, в которой мне нужно было использовать их для моих внуков, и, конечно же, не знал, что вам придется вынуть гипсокартон, чтобы установить новую электрическую коробку. Ослабленные заглушки были неприглядными, поэтому я начал искать, как их починить. Именно тогда я наткнулся на ваш сайт. Такие должны продаваться в каждом хозяйственном магазине! Я буду рассказывать о них всем. Я починил 2 розетки примерно за 20 минут и в восторге от результатов. Если я могу это сделать, любой может! Спасибо за создание такого замечательного продукта!
Кэти

Хотел сообщить вам, что я очень ценю ваш продукт. Это сработало отлично. Конструкция учитывала тот факт, что в старой коробке должен быть удален кусок со сломанным старым винтом.
Джон, Лортон, Вирджиния

Этот продукт спас день для моего сломанного бандитского ящика. Электрическая розетка была ослаблена из-за того, что резьбе не за что было зацепиться. G-clip было довольно легко установить, просто потребовалось немного терпения и некоторого давления, чтобы установить зажим на место. Это заняло минут 5 и было намного проще, чем замена коробки. Сначала думал, что нужна только одна клипса, но оказалось, что нужно заменить обе. Очень рад, что эти клипы пришли в упаковке по 10 штук.
GoSteelers1981

Информация:

G-Clip был изобретен Майклом П. Уолтоном. Обладая более чем 40-летним опытом работы в качестве подрядчика по электротехнике, Майкл работал над бесчисленным количеством поврежденных пластиковых настенных коробок и заменял их. Он лично испытал на себе множество проблем, с которыми сталкивается установщик в процессе замены. Находясь на пенсии, Майк работал над изобретением и производством экономящего время устройства, которое может быть использовано электриками и домовладельцами. Его изобретение G-Clip устраняет необходимость замены поврежденной пластиковой настенной коробки.

Вопрос или комментарий?

Electrical 101

Иногда электрическое устройство (выключатель или розетка) неплотно закреплено или утоплено в стене. При строительстве в стене делаются вырезы для этих устройств. Когда стена установлена, эти вырезы должны позволять выступам устройства упираться в переднюю часть стены после установки устройства. Это обеспечит правильную глубину устройства и совмещение передней части крышки с передней частью устройства. Иногда вырез слишком велик, и один или оба выступа на устройстве не прилегают должным образом к стене. Это приведет к тому, что устройство упрется в электрическую коробку или поплавок.

Когда устройство лежит на электрической коробке, оно выглядит утопленным за крышкой устройства. Наиболее заметно это с розетками.

Когда устройство находится в свободном состоянии, оно обычно удерживается на месте крышкой. Когда розетка ослаблена, она будет перемещаться внутрь и наружу при подключении или отключении нагрузки. Плавающая розетка может треснуть.

Если выступы устройства не прилегают к стене должным образом, необходимо добавить электрические прокладки. Эти распорки можно отрегулировать по зазору между передней частью распределительной коробки и передней частью стены.

Утопленная розетка

Выступы устройства должным образом опираются на стену

Установка электрических прокладок

Всегда отключайте питание при работе с электрическим устройством.
