Устройство контактора: Основные элементы контактора

alexxlab

Контакторы — Электросистемы

Примение и устройство контакторов и магнитных пускателей

Очень часто в промышленности для коммутации постоянного или переменного тока используются контакторы.

Как правило, контакторы применяются для коммутации электрических цепей промышленного тока при напряжении до 660 В и токах до 1 600 А. Для использования в качестве контактора могут применяться управляющие реле (англ. control relay), имеющие нормально открытые пары контактов. Модульные контакторы используются для автоматизации и управления различными технологическими процессами, в т.ч. системами освещения, кондиционирования и вентиляции

Контакторы различаются по роду тока: постоянного, переменного (частотой 50 и 60 Гц), а также переменного тока повышенной частоты (до 10 кГц). Они могут выполняться с управлением на постоянном или на переменном токе частотой 50 и 60 Гц независимо от рода тока главной цепи.

При каждом включении и отключении происходит износ контактов, особенно заметный при большом числе включений (что характерно для современных электроприводов). Поэтому принимают меры к сокращению длительности горения дуги при отключении и устранению вибраций при включении. Большая частота операций требует высокой механической стойкости электромагнитного механизма контактора. Способность аппарата работать при большом числе операций характеризуется износостойкостью. Различают механическую и коммутационную износостойкость.

По наибольшей частоте включений в час в повторно-кратковременном режиме работы контакторы делятся на классы 0,3; 1,3; 10; 30, что соответствует частоте 30, 120, 300, 1200, 3600 включений в час. Нормированная механическая износостойкость достигает 30 млн. циклов, коммутационная износостойкость должна быть не менее 0,1 механической.

Состоят обычно из одних и тех же основных частей:

  • электромагнитная система;
  • контактная система;
  • дугогасительная система;
  • вспомогательные контакты.

Работа электромагнитной системы очень схожа с работой реле. Присутствует катушка, при протекании тока по которой замыкаются основные контакты. Таким образом, нормальное состояние контактора такое, что все контакты находятся в разомкнутом состоянии. Управление контактами осуществляется путем прикладывания переменного вспомогательного напряжения к катушке. Напряжение может быть различного номинала — 24, 110/127, 220, 380 Вольт. Стоит отметить, что электромагнитная система может замыкать контакты и удерживать их, а может только замыкать, а удержание производится по средствам защелки. Дугогасительная система предназначена для подавления электрической дуги, которая возникает при переключении контактов. Количество контактов может быть различно в зависимости от назначения устройства. Оно изменяется от 2 до 4 пар силовых контактов.

Отличительной особенностью контакторов, в сравнении с электромагнитными реле, выполняющими приблизительно те же функции, является то, что они разрывают электрическую цепь одновременно в нескольких местах, а электромагнитные реле разрывают цепь обычно только в одной точке.

Стоит отметить, что очень часто в торговых организациях пускатели именуются, как малогабаритные контакторы электрического тока.

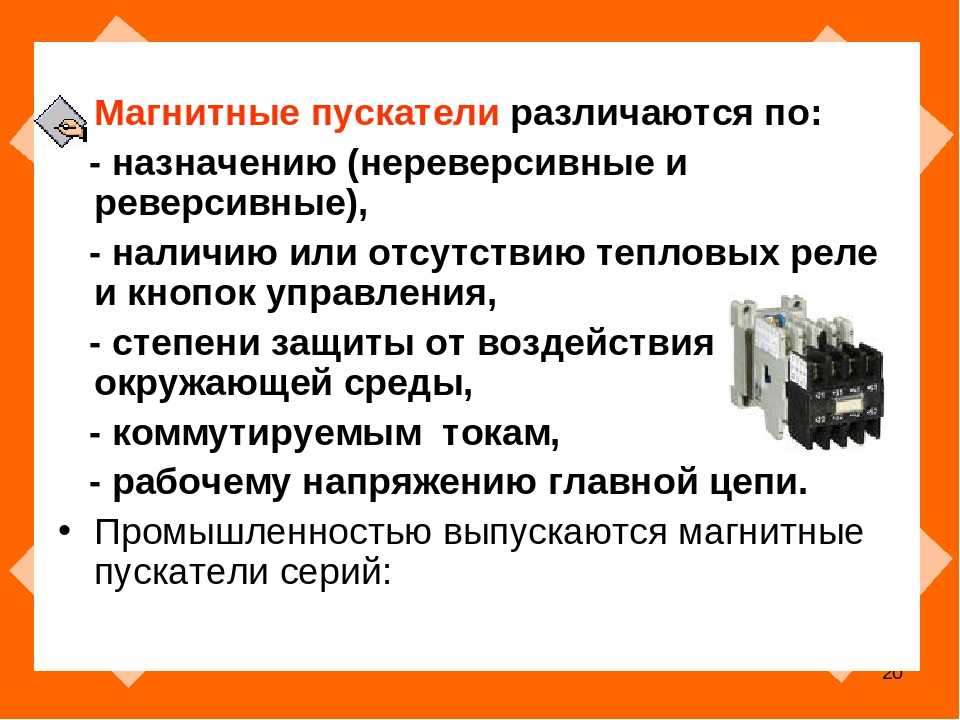

Магнитные пускатели

Магнитным пускателем называется модифицированный контактор, предназначенный для пуска короткозамкнутых асинхронных двигателей. Или согласно ГОСТ Р 50030.4.1-2002 — это комбинация всех коммутационных устройств, необходимых для пуска и остановки двигателя, с защитой от перегрузок.

Поэтому, пускатель помимо контактора обычно содержит тепловые реле для защиты двигателя от перегрузок и «потери фазы». Бесперебойная работа асинхронных двигателей в значительной степени зависит от надежности пускателей. Поэтому к ним предъявляются высокие требования в отношении износостойкости, коммутационной способности, четкости срабатывания, надежности защиты двигателя от перегрузок, минимального потребления мощности.

Области применения и принцип действия контакторов КМ и КМР

Контактор (модульный контактор, силовое реле) – это дистанционно управляемый коммутационный аппарат, позволяющий коммутировать мощные (в том числе индуктивные) нагрузки как переменного, так и постоянного тока. Основной особенностью контакторов является то, что они разрывают токовую цепь в нескольких точках одновременно, в отличие от электромагнитных реле, которые обычно разрывают цепь в одной точке.

Контакторы магнитные серии КМ

Применяются для коммутации двигателей и электрических цепей (освещение, трансформаторы, ТЭНы) в цепях до 660 В. Контакторы серии КМР применяются для реверса двигателей, в схемах АВР и других случаях, когда требуется взаимная блокировка подачи напряжения в цепях до 660 В. Построены на базе контакторов КМ. КМР имеют механическую блокировку, исключающую одновременное замыкание контактов обоих контакторов.

Схема подключения трёхфазного электродвигателя

Дополнительные аксессуары к контакторам:

Основные области применения контакторов: управление бытовыми и промышленными электродвигателями, коммутация цепей компенсации реактивной мощности и т.п. – там, где необходимо осуществлять частые пуски, коммутацию электрических устройств с большими токами нагрузки. Контакторы имеют следующие основные узлы: контактную и дугогасительную системы, электромагнитный механизм и систему блок-контактов. В контакторах с электромагнитным приводом главные и вспомогательные контакты связаны непосредственно с якорем электромагнита, управляющего включающей катушкой.

Электромагнитные контакторы делятся на контакторы постоянного тока, контакторы переменного тока и контакторы постоянно-переменного тока. Контакторы переменного тока применяются для управления асинхронными трехфазными двигателями с короткозамкнутым ротором, для выведения пусковых резисторов, включения трехфазных трансформаторов, нагревательных устройств, тормозных электромагнитов и других электротехнических устройств. Контакторы постоянного тока применяются для включения и отключения приемников электрической энергии в цепях постоянного тока; в электромагнитных приводах высоковольтных выключателей; в устройствах автоматического повторного включения.

По номинальному напряжению главной цепи контакторы делятся 2 группы: с напряжением 220, 440 В и 380, 660 В. Контакторы могут иметь как нормально открытые, так и нормально закрытые силовые контакты, в основном количество 3 или 4 полюса.

Принцип работы контактора заключается в том, что на катушку управления подается напряжение, под воздействием магнитного поля, якорь притягивается к сердечнику и контактная группа замыкается или размыкается в зависимости от исходного состояния каждого из контактов. При отключении цепи питания, под воздействием пружины, происходят обратные действия. Дугогасительная система контактора обеспечивает гашение электрической дуги, возникающей при размыкании главных контактов. На контакторы можно устанавливать вспомогательные модули (контакторные приставки, приставки выдержки времени, тепловое реле, блокировочные устройства), получая при этом разные устройства. Например, если на контактор установить модуль задержки, то получим контактор с задержкой срабатывания дополнительных контактов. Если на 2 контактора установить механизм механической блокировки, получим реверсивный контактор, для пуска двигателя в прямом, или обратном направлении. Контактор совместно с тепловым реле обеспечит защиту двигателя от перегрузки, образует магнитный пускатель и т.п. Вспомогательные модули применяются для расширения возможности использования контакторов в системах автоматизации, диспетчеризации, улучшения эксплуатации и надежности работы электроустановок, упрощения монтажа, создания цепей индикации.

Магнитные контакторы определенного назначения — Grainger Industrial Supply

231 изделия

Магнитные контакторы определенного назначения предназначены для управления электрическими нагрузками в системах ОВКВ, обработки данных и общественного питания. Они идеально подходят для использования в коммерческих приложениях до 90А.

Магнитные контакторы определенного назначения предназначены для управления электрическими нагрузками в системах ОВКВ, обработки данных и общественного питания. Они идеально подходят для использования в коммерческих приложениях до 90А.

  • Definite Purpose Contactors

  • Definite Purpose Contactors in Bulk Quantities

  • Enclosed Definite Purpose Contactors

4003549. …9 4003549 4003549
Загрузка. ..
Загрузка…
Загрузка…
Загрузка…
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
…
.
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
5. Загрузка…
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
. Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Нагрузка …. …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
5. Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
. ..
Загрузка …
Загрузка …
Загрузка . ..
Загрузка …
Загрузка …
Нагрузка …4. …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
5. Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
. ..
Загрузка …
Загрузка …
Загрузка …
Загрузка . ..
Загрузка …
Нагрузка …4. …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
.
Загрузка…
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
…
.
Загрузка …
Загрузка …
Загрузка …
Загрузка . ..
Загрузка …
5. Загрузка…
Loading…
Loading…
Loading…
Loading…
Loading…
Loading…
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
. Загрузка…
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
. ..
.
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
5. Загрузка…
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
. Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Нагрузка …. …
Загрузка …
Загрузка . ..
Загрузка …
Загрузка …
Загрузка …
5. Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
. ..
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
. Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка . ..
Нагрузка …. …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
5. Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
. ..
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Нагрузка …4. …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
.
Загрузка…
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
…
.
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
5.
Загрузка…
Загрузка . ..
Загрузка …
Загрузка …
Загрузка …
Загрузка …
…
.
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
5. Загрузка…
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка . ..
Загрузка …
Загрузка …
Загрузка …
Загрузка …
…
…
.
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
5. Загрузка…
Загрузка …
Загрузка …
Загрузка …
Загрузка . ..
Загрузка …
…
.
Загрузка …
Загрузка …
Загрузка …
Загрузка …
Загрузка …
5. Примечание. Доступность продукта определяется в режиме реального времени и постоянно корректируется. Товар будет зарезервирован для вас при оформлении заказа.

Различные типы контакторов и принцип их работы

Несмотря на то, что технологии совершенствуются с годами, основные средства управления электрическими цепями остаются прежними. Среди них контакторы , и в этой статье рассматриваются различные типы контакторов и их работа. Также рассматриваются различия между контактором и реле , контактором переменного тока и контактором постоянного тока.

Что такое контактор?

Контактор электромеханический переключатель , функция которого заключается в замыкании или разрыве соединения между источником питания и нагрузкой. Контактор управляется электрически и обычно питается на гораздо более низком уровне, чем коммутируемая цепь. Например, у вас будет катушка электромагнита на 24 вольта, которая управляет переключателем двигателя на 230 вольт.

Применение контактора включает в себя управление электродвигателями, тепловыми испарителями, освещением,

батареями конденсаторов , отоплением и другими электрическими нагрузками. Контакторы различаются по размеру и мощности. У вас есть те, которые вы можете легко поднять рукой, до массивных размером около метра сбоку. У вас также есть устройства с током отключения от нескольких ампер до тысяч ампер и от 24 В постоянного тока до многих киловольт.

Типы контакторов

Ножевой переключатель

Это самый старый тип контакторов, в котором используются электродвигатели ВКЛ и ВЫКЛ. Ножевой переключатель состоял из планки и рычага. Рычаг служит для вытягивания металлической полосы вверх и вниз, что делает этот контактор ручным управлением. У него есть несколько недостатков, которые привели к прекращению его использования. К этим проблемам относятся

  • Высокие частоты искрения привели к короткому сроку службы контактора
  • Были риски для безопасности
  • Были уязвимы для влаги и грязи
  • Double Break

Ручной контактор

Этот контактор был заменой и усовершенствованием ножевого выключателя. Однако он по-прежнему имеет ручное управление. Другими ключевыми особенностями являются

  • Двойные размыкающие контакты, которые могут размыкать цепь одновременно в двух местах, обеспечивая больший ток в небольших помещениях.
  • Надлежащим образом закрытый блок, защищающий внутренние части
  • Более безопасная работа
  • Меньший размер

Магнитный контактор

Это новейшая конструкция контактора и самая совершенная из всех. Он широко используется в промышленности благодаря своим характеристикам, таким как

  • Работает автоматически
  • Обеспечивает самую безопасную работу
  • Использует наименьшее количество управляющего тока для размыкания и замыкания цепи.

Как работает контактор?

Чтобы понять, как работает контактор , вам необходимо знать различные части контактора. Есть три основных компонента контактора;

  • Катушка/электромагнит
  • Контакты
  • Каркас или корпус

Катушка или электромагнит

Катушка обеспечивает движущую силу контактора, замыкающего контакты. Он имеет катушку, намотанную на электромагнитный сердечник, и поэтому ведет себя как электромагнит. Катушка состоит из двух частей: неподвижной и подвижной с пружиной, соединяющей обе части. Эта структура создает механизм пружинного возврата.

Стержень, называемый арматурой , соединен с подвижной частью. Когда сила катушки больше, чем сила пружины, оба контакта замыкаются. Когда усилие пружины превышает усилие катушки, контакты размыкаются.

Вход катушки контактора может быть переменного или постоянного тока. Этот ток поступает от внешней цепи управления контактором и служит для возбуждения электромагнитного сердечника. Для контакторов переменного тока в качестве материала электромагнитного сердечника используется мягкое многослойное железо. Это помогает уменьшить потери на вихревые токи. В контакторах постоянного тока твердая сталь является материалом для электромагнитного сердечника, поскольку проблема вихревых токов не возникает.

Контакты

Контакты выполняют токопроводящую функцию в контакторе. В контакторе есть разные типы контактов, и они есть; вспомогательный контакт, силовой контакт и контактная пружина. Силовой контакт имеет два типа: неподвижный и подвижный контакт.



Материал для изготовления контактов должен иметь высокую свариваемость и стабильную дугостойкость.

Материал также должен противостоять эрозии и механическим воздействиям. В приложениях с высоким током и постоянным током материал представляет собой оксид серебра и олова, а в приложениях с низким током — серебро-никель и оксид серебра-кадмия.

Корпус

Как следует из названия, корпус защищает внутренние части контактора. Он защищает контакты от пыли, плохой погоды, взрывоопасности и масла. Это также предотвращает прикосновение персонала к контактам.

Вкратце, контактор работает следующим образом

Ток от внешней цепи управления проходит через контактор, возбуждая электромагнитный сердечник. В свою очередь, катушка/электромагнит создает магнитное поле, которое заставляет контактор перемещать якорь. Нормально замкнутый контакт замыкает цепь между неподвижным и подвижным контактами. Затем ток может проходить через эти контакты к нагрузке.



При отключении тока катушка обесточивается, и магнитная сила падает до нуля. Таким образом, усилие пружины выше и оттягивает якорь, размыкая цепь.

Конструкция контакторов обеспечивает быстрое включение-выключение.

Различия между контакторами переменного и постоянного тока

Контактор переменного тока отличается от контактора постоянного тока пятью основными особенностями;

  • Электромагнитный сердечник контактора переменного тока изготовлен из многослойных листов кремнистой стали, а контактор постоянного тока — из мягкой стали.
  • Электромагнитный сердечник контактора переменного тока часто имеет Е-образную форму, а контактор постоянного тока часто имеет U-образную форму.
  • Контактор переменного тока поставляется с кольцом короткого замыкания на конце статического сердечника. Это помогает устранить вибрацию и шум от электромагнита. Контактор постоянного тока не поставляется с кольцом короткого замыкания, поскольку оно не требуется.
  • Контактор переменного тока имеет высокий пусковой ток с максимальной рабочей частотой 600 раз в час. Контактор постоянного тока составляет около 1200 раз/час.
  • Контактор постоянного тока использует магнитное гашение дуги, а контактор переменного тока использует дугу сетки в качестве устройства гашения.

Контактор и реле

Поскольку контакторы и реле часто путают друг с другом, сравнение контакторов и реле поможет вам определить разницу и понять, какой из них выбрать.



Размер: контакторы относительно больше по сравнению с реле управления



Коммутационная способность по току: Реле могут выдерживать нагрузку до 10 А или меньше, а контакторы выдерживают нагрузку более 10 А.



Применение: Реле обычно используются в однофазных цепях управления, тогда как контакторы предназначены для трехфазных приложений.



Напряжение системы: Реле обычно рассчитаны только на напряжение до 250 В, что меньше, чем у контакторов, которые часто рассчитаны на напряжение до 1000 В.



Стандарты разомкнутых/замкнутых контактов: контакторы обычно предназначены для работы почти исключительно с нормально разомкнутыми контактами. С другой стороны, реле имеют как нормально открытый, так и нормально закрытый режим в зависимости от предполагаемой функции.



Функции безопасности: Реле обладают малой мощностью и поэтому не часто имеют функции безопасности, в то время как контакторы имеют функции безопасности, такие как гашение дуги и подпружиненные контакты, поскольку они выдерживают более высокие нагрузки.



Техническое обслуживание: контакторы

проще обслуживать, чем реле, которые зачастую невозможно даже отремонтировать.



Наконец, реле имеют более быстрое переключение по сравнению с соединителями.

Заключение

Контакторы

являются незаменимыми устройствами для управления цепью и обладают дополнительными функциями безопасности. Как и в случае с любым электрическим устройством, очень важно найти то, которое соответствует вашим потребностям и функциям. Вам также нужен надежный поставщик, такой как CHINT  , который предлагает подлинные продукты, соответствующие мировым стандартам, таким как IEC.
