Утепление водопроводной трубы в земле: Утеплитель для труб в земле

Как утеплить водопроводную трубу в земле своими руками? | Строительство без Купюр

21.10.2021

Строительство дома трудная задача и порой решать приходится несколько неординарные задачи, одной из которых является утепление водопроводной трубы в земле.

Закутать трубу в утеплитель на улице достаточно просто, а вот в земле, если что случиться, тем более зимой, уже будет невозможно что-либо предпринять. Поэтому очень важно знать как. Сегодня мы рассмотрим как правильно и без последствий утеплить водопроводную трубу своими руками, при этом с минимальными затратами.

утепление водопровода в земле

На данный момент на рынке придумано уже немало готовых решений, но все они дорогостоящие и требуют больших капиталовложений, хотя обойтись можно обычными материалами, при этом достичь аналогичного эффекта.

Я поделюсь с вами способом,который опробовал лично сам, поэтому стопроцентно за него ручаюсь!

Но перед тем как я вам все расскажу, настоятельно советую проложить перед утеплением по верх трубы греющий кабель. Ведь в нашем суровом сибирском климате бывают зимы, при которых земля очень глубоко промерзает и никакое утепление вас не спасет!

Но давайте начнем.

Саму водопроводную трубу мы будем утеплять обычным утеплителем для труб, который вы найдете в любом строительном магазине. После чего нам нужно будет приобрести канализационную трубу и засунуть внутрь её трубу с утеплителем.

На мое удивление, когда я прокладывал холодную воду, оказалось, что в канализационную трубу на 50 четко входит утепленная труба на 20.

Сама прокладка трубы таким способом очень проста и самое главное быстра! Вдвоем 30 метров трубы мы утеплили всего за 15 минут и это очень меня порадовало.

Но уточню сразу, перед тем как засыпать землю я на всякий случай проложил поверх водопроводной трубы обычный горбыль. Сделал я это для того, чтобы случайно не пробить верхний слой канализационной трубы, ведь в выкопанной земле было много крупных камней — таким образом я решил перестраховаться.

Так что если вы не знали, как очень просто своими руками утеплить канализационную трубу, то этот способ вам явно пригодится.

Закапывал я водопровод не глубоко, всего на 1 метр. Сделал я это потому, что время была поздняя осень и мы уже не успевали выкопать траншею глубже, а оставлять дом без воды на зиму очень не хотелось.

За время эксплуатации были проблемы с перемерзанием только на входе в сам дом, там я немного оплошал, но в остальном такой способ утепления служит очень здорово. Хотя у соседей, которые просто закопали неутепленную трубу проблемы были, при этом им даже пришлось полностью откапывать водоснабжение.

По этому всем советую — обязательно утепляйте свое водоснабжение и не забывайте про перестраховку греющим кабелем, возможно когда-то он спасет вам драгоценные нервы.

утеплитьводопроводнуютрубусвоимируками

Поделиться в социальных сетях

Вам может понравиться

Как утеплить водопроводную трубу в земле своими руками: основные материалы и технология

Главная » Сантехника » Монтаж труб и трубопроводных систем » Утепление труб и изоляция

Организуя индивидуальное водоснабжение дома с забором воды из колодца или скважины, необходимо принимать меры для нормальной работы системы водоснабжения в зимнее время, чтобы исключить замерзание воды в трубе. Поэтому вопрос, как утеплить водопроводную трубу в земле своими руками, является актуальным для всех пользователей собственной водопроводной линии. Чтобы произвести утепление напорного водопровода под землей, необходимо рассчитать и выбрать наиболее оптимальный вариант утеплителя и правильно произвести его монтаж с соблюдением технологии.

Рис. 1 Карта уровней промерзания грунта

Содержание

1. Зачем нужно утеплять трубы
2. Основные способы утепления подземной водопроводной магистрали
3. Использование утеплительных материалов
4. Подогревающий кабель
5. Утепление воздухом
6. Утепление давлением
7. Основные требования к материалам
8. Утеплительные материалы для труб
9. Напыляемые утеплители (ППУ)
10. Теплоизоляционная краска
11. Стекловата
12. Минеральная вата
13. Вспененный полиэтилен
14. Пенополистирол
15. Какова должна быть толщина слоя утепления подземного участка трубы
16. Как утеплить водопроводную трубу в земле своими руками
17. Монтаж утеплителя
18. Укладка кабеля

Зачем нужно утеплять трубы

Если посмотреть на карту глубин промерзания, по можно увидеть, что в северных районах она достигает 2,4 метра — естественно, что копать ямы такой глубины на своем участке слишком затратно. К тому же это нерационально с точки зрения подвода воды от скважины или колодца в дом, проблемы возникнут со скважиной — напорная труба должна выходить из оголовка и для установки насосного оборудования придется выкапывать и обустраивать кессон или кессонную яму очень большой глубины. Используя утеплитель для водопроводных труб в земле, можно проложить водопроводную магистраль на небольшой глубине, сэкономив при этом средства и повысив удобство пользования и обслуживания насосного оборудования.

Еще одно преимущество утепления водопроводных труб в земле — экономия ресурсов. Поступающая в дом вода нагревается для бытовых нужд и отопления — понятно, что на подогрев более холодной воды потребуется больше электроэнергии. Если трубы изолированы от холодного грунта, то затраты на утеплитель и проведение работ с течением времени не только полностью окупятся, но и принесут существенную экономию.

Эффективным способом борьбы с замерзанием водных трубопроводов является использование электрического кабеля, который приклеивается к линии по всей длине и опускается в скважину. Помещение кабеля и трубопровода в качестве дополнительного утепления в теплую оболочку позволит значительно сэкономить электроэнергию при обогреве водопроводной магистрали.

Рис. 2 Таблица тепловых потерь в зависимости от толщины теплоизолятора

Основные способы утепления подземной водопроводной магистрали

Существует несколько способов утепления водопровода, имеющих разные принципы работы, некоторые из них используются только в промышленной сфере.

Использование утеплительных материалов

Применение строительных материалов с низким коэффициентом теплопроводности — один из самых простых способов, являющийся наиболее распространенным при утеплении труб в земле и на поверхности. Материалы могут размещаться вокруг труб или наноситься на их поверхность в виде краски, смолы или пены. Технология широко используется в промышленной сфере, для утепления водопровода и канализации в частных домах.

Подогревающий кабель

Электрический кабель для обогрева размещается внутри или вплотную к трубе и нагревает ее, предотвращая замерзание воды. Сами кабели продаются в специализированных магазинах, их мощность колеблется в пределах 10 — 20 ватт на один погонный метр, использование кабельной системы позволяет зарывать водопровод на расстоянии не более 50 см. от поверхности земли.

Преимущества использования кабеля — возможность размещения непосредственно в воде, это позволяет монтировать его внутри трубопровода и опускать в скважину на значительную глубину. Применение электрического кабеля внутри труб одновременно с устройством наружного утепления является самым эффективным и экономичным решением для защиты от замерзания водопроводной магистрали при индивидуальном водоснабжении.

Рис. 3 Теплопроводность различных материалов

Утепление воздухом

Более дорогостоящий метод, который используют в промышленной и коммунальной сфере. При его применении под землей магистраль изолируют сверху при помощи утеплителя, а снизу подают теплый воздух, согревающий водопровод.

Часто используют метод, когда трубопровод помещается в трубу большого диаметра, внутри которой проходит теплый воздух. Данный способ обычно используют для изоляции водопроводной магистрали, проходящей по поверхности, можно его применять и на индивидуальных участках, если трубопровод закопан в землю — воздушная прослойка исключит замерзание воды без подогрева.

Утепление давлением

При помощи давления водопровод от замерзания защищают в магистральных системах с подземным залеганием или в неотапливаемых помещениях, для повышения давления используют специальный ресивер. Давление в системе при такой методике превышает 5 атмосфер, в то время как стандартное насосное оборудование для организации индивидуальное водоснабжение рассчитано на работу с напором не более 3 бар.

Рис. 4 Электрический нагревательный кабель — внешний вид

Данная методика разработана на использование в промышленных и коммунальных инженерных коммуникационных системах, в быту использование высокого давления эффективно при наличии качественного трубопровода и приборов, рассчитанных на работу с высоким давлением. Для реализации метода необходимо с помощью электронасоса накачать воду в магистраль под давлением более 5 бар. и отключить насосное оборудование — теоретически вода при таком давлении не должна замерзать очень долгое время в отсутствие хозяев.

Читайте также:  Труба 1/2 дюйма — какой размер в миллиметрах

Основные требования к материалам

Материал, который может быть использован при проведении работ по теплоизоляции, должен удовлетворять следующим требованиям:

Иметь низкую теплопроводность. Это основное требование, выбор товара с низким коэффициентом позволит эффективно защитить трубопровод от замерзания и сэкономить финансовые средства.

Хорошо переносить воздействие химических и органических веществ, содержащихся в почве, иметь биологическую устойчивость к различным видам микроорганизмов и бактерий.

Иметь длительный срок службы без потери своих физических характеристик.

Утеплитель не должен бояться воздействия влаги, напитывать и пропускать воду, его физические параметры не должны изменяться в водной среде.

Воздействие высоких и низких температур, а также их перепады, не должны разрушать изолятор и сказываться на его физических свойствах.

Утеплительные материалы для труб

Современная промышленность освоила выпуск готовых водопроводных труб в утеплительный оболочке, которая сверху закрывается слоем гидроизоляции. При бытовом использовании трубного водоснабжения утепление в большинстве случаев придется делать самостоятельно, решая, как лучше утеплить водопроводную трубу под землей, выбором одного из приведенных ниже способов.

Напыляемые утеплители (ППУ)

Редко используемый в быту способ состоит в теплоизоляции трубопровода методом напыления на его поверхность полиуретана. Достоинства метода состоит в том, что он обеспечивает стопроцентную герметичность и позволяет регулировать толщину заливки, к недостаткам можно отнести очень высокую стоимость материала и проводимых работ.

Помимо полиуретана утепляющую оболочку делают из жидкого пенопласта, стоимость которого ниже полиуретанового напыления.

Рис. 5 Теплоизоляция напылением полиуретана и пенопласта

Теплоизоляционная краска

Один из продуктов высоких технологий, представляет собой густую массу на акриловой основе, содержащую мельчайшие частицы перлита, стекловолокна, пеностекла и стеклокерамические микрогранулы с вакуумом и теплопроводностью 0,00083 Вт./(м.*К), обеспечивающие основную теплоизоляцию.

Рис. 6 Теплоизоляция труб водоснабжения краской

Обычно краска наносится на поверхность слоем до 4 мм., заменяя при этом утеплитель толщиной несколько десятков миллиметров. Теплоизоляционная краска поставляется в специальных емкостях, имеет вид пасты белого или серого цвета, которая может колероваться, для термоизоляции участков или всего трубопровода она наносится кистью или методом распыления. Преимуществами использования теплоизоляционной краски являются:

Высокая степень агдезии, позволяющая наносить краску на стальные и пластиковые поверхности с хорошим сцеплением.

Возможность эффективной работы в широком температурном диапазоне от -70 до +260 С.

Утепление краской водопроводной трубы в земле надежно защищает ее от коррозии — это является большим преимуществом при использовании на участке водопровода из стали.

Материал имеет высокий срок эксплуатации, доходящей до 15 лет, возможность его окрашивания в различные цвета позволяет использовать краску на открытых трубах внутри помещений, подбирая цвет, не нарушающий интерьер.

По утверждению производителя, теплоизоляционная краска имеет самый низкий коэффициент теплопроводности из всех утеплителей, равный 0,0012 Вт./(м.*К.)., у воздуха теплопроводность 0,023 — 0,026 Вт./(м.*К.). Некоторые эксперты обвиняют производителя в обмане потребителя и указывают другие цифры в своих расчетах — 0,0698 Вт./(м.*К.).

К основным недостаткам красок можно отнести высокую стоимость, покрытие одного квадратного метра тремя слоями (так достигается наилучшая эффективность) обойдется домовладельцу минимум в 15 у.е.

Наиболее известные марки утеплительной краски — Корунд, Изоллат, Термосилат выпускаются в пластиковых ведрах по 20 литров при весе 9,5 кг. , могут разбавляться водой и обычно наносятся специальными видами безвоздушных распылителей.

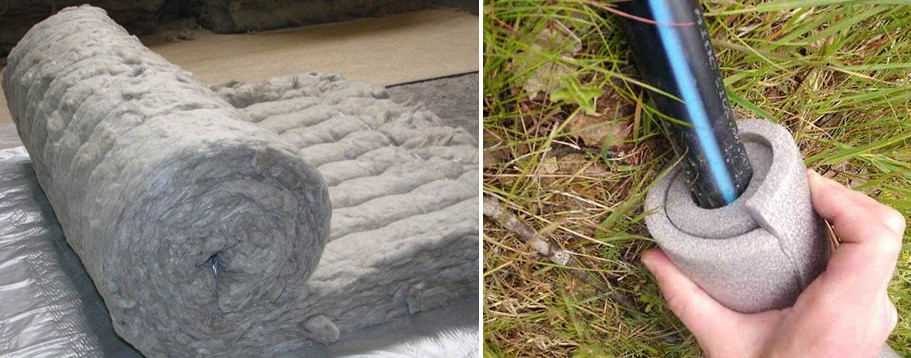

Стекловата

Хотя стекловата в настоящее время используются не в таких масштабах, как раньше, для утепления труб выпускают специальные цилиндрические оболочки разных диаметров с одним разрезом, часто покрываемые фольгированный изоляцией. Вата имеет высокий срок службы, неплохие параметры по теплопроводности, не боится влаги, не подвержена влиянию высоких и низких температур.

К недостаткам можно отнести ее низкую плотность — при закапывании в землю необходимо принимать меры по упрочнению наружной оболочки, в противном случае сжатый землей слой утеплителя будет иметь более высокую теплопроводность.

Рис. 7  Теплоизоляр из стекловаты

Минеральная вата

Существует два вида минеральной воды: шлаковая и базальтовая, шлаковая минвата имеет такую же низкую плотность, как и стекловата и хорошо напитывается водой – из-за этих качеств она практически не применяется в качестве утеплительного материала. Базальтовый утеплитель намного плотнее, чем шлаковата, поэтому находит более широкое применение. Его выпускают в виде цилиндрических оболочек разных размеров с прорезью для установки, покрытых фольгоизолом или пергамином.

Такое утепление обладает достаточной плотностью для погружения в землю, устойчиво к температурному воздействию, однако напитывает воду, теряя при этом свои теплоизоляционные свойства. Также к недостаткам можно отнести довольно высокую стоимость базальтовой ваты.

Рис. 8 Оболочка из базальтовой ваты

Вспененный полиэтилен

Изоляция из вспененного полиэтилена является наиболее часто применяемым видом для защиты внутренних и наружных трубопроводов. Полиэтилен не боится воды, температурных перепадов в широком диапазоне, биологически и химически устойчив, обладает очень низкой плотностью. Изоляция выпускается без защитной твердой оболочки (некоторые виды имеют тонкое фольгированное покрытие, которые можно не принимать в расчет), поэтому его использование под землей без дополнительной защиты поверхности в виде прочных труб или коробов неэффективно.

Читайте также:  Вентиль 15б3р — расшифровка, характеристики, устройство, применение

Рис. 9 Как утеплить водопроводную трубу в земле своими руками при помощи полиэтиленового изолятора

Пенополистирол

Пенополистирол, как утеплитель, имеет существенные преимущества перед ватой, краской и напылением, к его достоинствам можно отнести следующие параметры и физические характеристики:

Низкий коэффициент теплопроводности.

Самую высокую прочность и твердость среди всех утеплителей, его установка под землю на любой глубине не приводит к деформации.

Устойчивость к высоким и низким температурам, а также к их перепадам.

Высокий срок службы пенопласта, доходящий до 40 лет.

Пенополистирол не подвержен воздействию биологических и химических веществ, содержащихся в почве, не гниет.

Теплоизоляционные скорлупы из пенополистирола обладает малым весом, просты в монтаже — с работой может справиться один человек.

Важным фактором для выбора пенопласта для утепления является его невысокая стоимость и возможность индивидуального изготовления оболочки под любой диаметр трубы.

При необходимости теплоизоляционные скорлупы из пенопласта оснащаются канавкой для электрического кабеля — это создает дополнительные эксплуатационные удобства.

Какова должна быть толщина слоя утепления подземного участка трубы

Формулы для расчета толщины утеплителя довольно сложны, разобраться с ними под силу только квалифицированным специалистам в этой области. Для рядового потребителя в самостоятельном расчете толщины нет необходимости, всегда можно получить консультацию у продавца или воспользоваться онлайн калькулятором для вычислений. Обычно в такие калькуляторы встраивают данные фирменных утеплителей, среди которых можно найти вид, наиболее подходящий по параметрам к устанавливаемому и использовать его для расчетов. Также в калькулятор вносятся параметры трубопровода, температура воздуха и физические характеристики протекающей воды.

Рис. 10 Онлайн калькулятор для расчета толщины изоляции

Как утеплить водопроводную трубу в земле своими руками

Выбирая, чем утеплить водопроводную трубу на участке, учитывают материал ее изготовления, наружный диаметр, стоимость утеплителя и сложность монтажных работ.

Рис. 11  Расчет толщины трубного теплоизолятора

Монтаж утеплителя

Обычно для подвода воды при индивидуальном водоснабжении используют полиэтиленовые трубы низкого давления (ПНД) диаметром 1 дюйм, монтаж оболочки из утеплителя выполняется следующим способом:

Устанавливают оболочку из стекловаты, минеральной ваты или пенопласта, вспененного полиэтилена, фиксируя ее при помощи липкой ленты. При монтаже минеральной или стеклянной ваты необходимо следить за герметичностью соединений — в противном случае в стык попадет вода и ее напитает вата, при этом теплоизолирующие свойства утеплителя существенно снизятся.

После монтажа мягкий теплоизолятор можно защитить от сдавливания грунтом более прочным материалом, обычно используют рубероид, оборачивая им оболочку несколько раз и закрепляя его скотчем. Преимуществом его использования является гидрофобность, защищающая утеплитель от напитывания влагой.

Утепленный трубопровод опускают в канал и засыпают легким сыпучим составом для уменьшения давления, обычно используется керамзит.

Понятно, что монтаж утеплителя из пенопласта, в отличие от видов с низкой плотностью, производить намного проще, и он не предъявляет высоких требований к герметичности стыков.

Следует учитывать, что монтаж пластиковых сегментов должен быть проведен скреплением друг с другом с небольшими сдвигом в 20 см., как соединение внахлест.

Рис 12 Утепление пластиковой водопроводной трубы в земле пенопластовой скорлупой

Укладка кабеля

Монтаж электрического кабеля обойдется дороже, однако глубина залегания трубопровода при этом минимальна. Греющий кабель может быть расположен внутри или снаружи трубопровода, в продаже имеются водопроводные трубы с установленным электрокабелем или с кабельным каналом для его монтажа. Чаще всего используется монтаж кабеля на поверхности, при этом глубина залегания трубопровода не превышает 50 см. Работы по монтажу кабельного обогревателя состоят из следующих этапов:

Трубопровод в месте расположения кабеля (по спирали или прямой линии) оклеивается фольгированный липкой лентой.

На приклеенную ленту укладывается электрический кабель и фиксируется такой же клейкой лентой.

Сверху на полученную конструкцию устанавливается оболочка из базальтового утеплителя, которая соединяется скотчем. При монтаже нагревательного кабеля по линии практично использовать пенопластовый утеплитель со специальными канавками.

Для контроля работы системы желательно установить по линии водопровода термодатчики.

Рис. 13 Как утеплить водопроводную трубу под землей электрокабелем

Решая, как лучше утеплить водопроводную трубу в земле своими руками, многие отдают предпочтение пенопластовой скорлупе — она удобна в монтаже, имеет лучшие физические параметры и обладает невысокой стоимостью. Электрический кабель практичнее использовать при неглубоком залегании водопроводных труб и скважинного оголовка — с его помощью можно одновременно подогревать воду в магистрали и скважине.

Предотвращение замерзания труб с помощью четырехэтапного процесса

Вы можете подумать, что подземные водопроводы никогда не замерзают. То есть до тех пор, пока вы однажды не проснетесь и не перестанете подавать воду в свой дом или на работу. В большинстве случаев правильная установка и знание местного климата предотвратят замерзание труб, проложенных под землей. По сути, это означает, что вы должны знать уровень промерзания в вашем районе, то есть насколько глубоко промерзнет земля в самый холодный период. После ознакомления с местным уровнем замерзания убедитесь, что ваш водопровод установлен ниже этого уровня замерзания.
Размораживание замерзшего водопровода:

Использование горелки для размораживания замерзшего водопровода может быть опасным. Поскольку замерзшая вода тает внутри трубы, она должна иметь выход для выхода. В противном случае вода может стать перегретым паром и прорваться через трубу. Это может привести к серьезному ожогу. Всегда равномерно нагревайте весь участок замороженной трубы и предусмотрите выпускное отверстие для выхода талой воды из трубы.

Что препятствует прокладке водопровода ниже уровня замерзания?

В некоторых случаях практически невозможно проложить водопровод ниже уровня промерзания. Эти ситуации не являются обычным явлением, и в некоторых случаях существуют другие условия, которые могут заморозить подземный водовод. Вот 4 основные причины, по которым необходимо принять меры для предотвращения замерзания труб, проложенных под землей:

1. Засорение подземных коммуникаций

Обширные заграждения подземных коммуникаций могут предотвратить заглубление подземного водопровода ниже местного уровня промерзания . В Нью-Йорке это может произойти в таких районах, как Манхэттен, где под землей находятся коммуникации. Большие полосы инженерных коммуникаций могут простираться от относительно небольшой высоты до глубины в несколько футов.

Подземные инженерные коммуникации — рутинная задача для NYC Water Main Contractors

2. Крупные общественные канализационные коллекторы, расположенные близко к поверхности

В некоторых районах крупный общественный канализационный коллектор может проходить прямо по пути водопровода. Обычно это происходит с большими ливневыми коллекторами. Ливневая канализация не производит тепла, в отличие от канализационной. Такая ситуация часто возникает в отеле Rockaways, который находится в Квинсе, штат Нью-Йорк. Это связано с тем, что ливневая канализация обычно очень мелкая, а уровень грунтовых вод очень высокий. Это означает, что идти под ливневую канализацию даже не вариант.

Другая проблема заключается в том, что многие ливневые стоки в Рокавейс сливаются прямо в водоемы. Во время отлива арктические ветры, хлещущие над водой, создают ледяной поток, протекающий по той же ливневой канализации. Если водопровод находится рядом с той же ливневой канализацией и не защищен, он замерзнет за считанные минуты.

3. Тяжелые условия грунтовых вод

Во многих местах может быть очень высокий уровень грунтовых вод. Уровень грунтовых вод может быть выше уровня промерзания. Это делает практически невозможным прокладку подземного водопровода ниже уровня промерзания. В то время как сама соленая вода из грунтовых вод изолирует ваш водопровод, то есть только во время прилива. Во время отлива ваш водопровод может замерзнуть. Это еще один случай, когда необходимо принять меры для предотвращения замерзания водопроводных труб.

Установка водопровода в условиях грунтовых вод

4. Подземные газопроводы, создающие эффект замерзания зимой

Совершенно уникальная ситуация возникает в самые холодные зимы в Нью-Йорке. Похоже, что в некоторых местах водопроводные линии в тесном контакте с газовыми линиями могут замерзнуть. В этих редких случаях водопроводная линия может находиться ниже уровня промерзания и замерзнуть в любом случае. В этих случаях необходимо следовать описанному ниже 4-этапному процессу.

После замерзания подземная линия оттаивает в течение многих дней или недель. Во многих случаях водопровод необходимо заменить, чтобы восстановить подачу воды в пострадавшие помещения. Еще одна причина, по которой защитные водопроводные линии замерзают при первоначальной установке.

4 шага для предотвращения замерзания закопанных труб

Следующие 4 шага являются общепринятым стандартом для предотвращения замерзания труб, заглубленных под землю, но выше линии промерзания. Если ваша ватерлиния неглубокая и не защищена этими 4 шагами, вам рекомендуется убедиться, что эти шаги выполнены. Альтернативой является либо поддержание подачи воды в течение всей зимы и получение огромного счета за воду, либо потеря подачи воды в течение длительного периода времени.

В худших случаях водопровод замерзает, а затем лопается, и его необходимо полностью заменить. С учетом сказанного лучше убедиться, что все сделано правильно с первого раза, используя эти 4 шага.

1. Изолируйте, используя соответствующую изоляцию

В отличие от бытовой изоляции, для защиты подземных труб необходимо использовать специальную изоляцию. Регулярная теплоизоляция дома просто отлично подходит для вашего дома. Однако после захоронения он сожмется и потеряет свою изолирующую способность. Сжатая изоляция больше не имеет воздушного барьера или предполагаемого изолирующего фактора.

Войлочная изоляция водопровода

Специальная изоляция, предназначенная для подземных водопроводов, предотвратит замерзание труб. До недавнего времени использовался продукт из конского волоса. Он будет тщательно обернут вокруг водопровода с 2 или 3 слоями изоляции. Для удержания его на месте будет использоваться проволочная стяжка.

Соединительные провода удерживают изоляцию на месте

2. Водонепроницаемость изоляции

Как и почти при любой подземной установке, необходимо принять меры для изолированного водопровода. Сама изоляция должна быть водонепроницаемой. Если этого не сделать, элементы или грунтовые воды разрушат изоляцию. Тогда он уже не будет служить своей цели. Для обеспечения этой защиты изоляция тщательно оборачивается пластиком.

Пластик обеспечивает защиту изоляции от непогоды

3. Мелководные трубопроводы из стальных пластин

Если в Нью-Йорке водопроводные трубопроводы имеют глубину менее 36 дюймов, стальное покрытие толщиной 1/4 дюйма должно быть размещено над водоводом на проезжей части. Это служит 2 различным целям. Во-первых, покрытие распределяет вибрацию от движения транспортных средств над головой, чтобы избежать долговременного повреждения водопровода. Со временем вибрация может привести к ослаблению крепления или другим повреждениям.

Стальная обшивка обеспечивает долгий срок службы

Существует второе преимущество использования стального покрытия. Стальная обшивка предотвращает повреждение линии мелководья при проведении подземных работ. Когда ватерлиния неглубокая, всегда есть шанс, что будущие работы, такие как использование отбойного молотка, могут сломать линию. Хотя стальное покрытие может не предотвратить замерзание труб, оно предотвратит их разрушение.

4. Надлежащая засыпка и уплотнение

Последним важным шагом является использование надлежащего материала для обратной засыпки, а затем его правильное уплотнение. Это всегда важно при подземных установках, но тем более при неглубоких линиях. Например, песок обладает более высокими изоляционными свойствами, чем почва с высоким содержанием глины. Поэтому песок является предпочтительным материалом для обратной засыпки, когда речь идет о мелководных линиях. Использование песка в качестве обратной засыпки в значительной степени поможет предотвратить замерзание заглубленных и неглубоких труб.

Обратная засыпка и уплотнение песком является последним шагом.

Когда линии неглубокие, у провалов больше шансов повредить вашу водопроводную линию или любую линию, если на то пошло. Это еще одна причина, по которой необходимо правильное уплотнение. Не говоря уже о том, кому нужна раковина в качестве напоминания о том, что они проделали работы с канализацией или водопроводом.

О Balkan Team of Professionals

Вот уже более 65 лет Balkan Team предана своему делу и увлечена созданием высококачественных систем подземной канализации и водопровода для своих клиентов. Это означает, что мы гордимся тем, что никогда не срезаем углы и делаем все возможное каждый день для достижения полного удовлетворения клиентов. Эта приверженность всей команды привела к тому, что Balkan была признана в Нью-Йорке крупнейшей и наиболее уважаемой компанией по канализации и водопроводу.

Доверьтесь установке Balkan, чтобы предотвратить замерзание ваших труб и любые будущие дефекты, вызванные неправильной или небрежной установкой. Это доверие также может быть подкреплено нашей 10-летней гарантией на любые работы по замене канализационных и водопроводных линий. Созданная с 1952 года, эта гарантия имеет истинное значение. Свяжитесь с Balkan, чтобы получить бесплатную консультацию специалиста или бесплатный визит на место. Наша команда доступна 7 дней в неделю, а также в нерабочее время.

Ключевые соображения при проектировании систем изоляции для непосредственного заглубления

Прокладка трубопроводов под землей на протяжении десятилетий является широко распространенным способом проектирования и монтажа сетей технологических трубопроводов. Подземные трубопроводные сети использовались для распределения охлажденной воды, горячей воды и пара или для транспортировки газа или другого топлива. Прокладка трубопроводных сетей под землей дает такие преимущества, как компактный дизайн, улучшенная защита персонала, снижение риска механических повреждений и дополнительный барьер от непогоды; Однако, если эти трубопроводные сети не спроектированы и не установлены должным образом, подземная система может быть сопряжена со многими опасностями.

Прямое заглубление изолированных трубопроводов часто является наиболее практичным методом установки подземных трубопроводных систем. Этот метод устраняет необходимость в дорогостоящих туннелях и ускоряет монтаж системы трубопроводов. Подземные трубопроводы и системы их изоляции должны выдерживать внутреннее гидростатическое давление, а также вскрышные породы, включая грунтовые нагрузки, транспортные и другие внешние нагрузки. Не только трубопроводная сеть должна быть спроектирована так, чтобы выдерживать эти нагрузки, но очень важно, чтобы система изоляции также была рассчитана на эти условия эксплуатации.

Идеальная система изоляции должна отвечать механическим требованиям при заглублении, а также обеспечивать долгосрочную эффективность изоляции и защиту от проникновения влаги, что может привести к проблемам, связанным с коррозией. Игнорирование этих основных соображений может привести к проблемам.

Успех системы прямого захоронения во многом зависит от выбранной системы, правильного проектирования и правильной установки.

Некоторые из ключевых соображений, на которые должны обратить внимание специалисты по проектированию перед выбором системы изоляции:

• Тип системы: охлажденная вода, горячая вода, пар или другое
• Рабочие температуры всех труб (горячая, холодная, постоянная или циклическая)
• Длина трубы, диаметр, глубина залегания, количество и характер отводов
• Тип грунта, несущая способность, электрический потенциал
• Расположение уровня грунтовых вод
• Контроль расширения/сжатия
• Другие условия, такие как транспортная нагрузка, глубина под дорогой и т. д.

Хотя возможно использование систем прямого захоронения для транспортировки низкотемпературных жидкостей, это делается редко из-за проблем, связанных с потенциальным промерзанием и пучением грунта, особенно в присутствии воды.

Подземные сети охлажденной воды используются в централизованных системах холодоснабжения, но почти никогда не используются в масштабах города.

Низкая разница температур делает распределение централизованного холодоснабжения дорогостоящим, поэтому сети обычно строятся в районах с высокой плотностью потребности в охлаждении, таких как центральные и коммерческие районы. Подавляющее большинство приложений для прямого захоронения предназначены для трубопроводов выше температуры окружающей среды, таких как горячая вода и пар. Термические требования для этих применений: ограничение теплопередачи по экономическим причинам, ограничение колебаний температуры жидкости между началом и концом линии по технологическим причинам и ограничение температуры покрытия до приемлемого значения.

При расчете приемлемой теплопередачи важно учитывать влияние теплопроводности грунта при расчете теплопередачи и температуры внешней поверхности изоляции (или покрытия). Физически это можно объяснить тем, что труба изолирована изоляционным материалом и землей вокруг нее.

Это означает, что низкая теплопроводность грунта повысит температуру поверхности изоляции в системе, расположенной выше температуры окружающей среды, и уменьшит теплопередачу, в то время как высокая теплопроводность грунта снизит температуру поверхности изоляции и увеличит теплопередачу в этой системе.

Теплопроводность грунта зависит от его влажности, которая выше во влажный период, чем в сухой период.

Кроме того, значение может быть трудно точно измерить, особенно при рассмотрении длинного трубопровода, проходящего через различные зоны.

Следовательно, многие специалисты рассчитывают температуру наружной поверхности изоляции при относительно низкой теплопроводности грунта и теплопередачу при относительно высокой теплопроводности грунта.

Ключевым моментом является обеспечение достаточной механической прочности. Системы прямой заглубленной прокладки должны выдерживать высокие нагрузки, возникающие как от статического давления грунта вокруг трубы, так и от транспортной нагрузки и других нагрузок от вскрышных пород. Следовательно, изоляционные материалы с высокой прочностью на сжатие и без необходимости дополнительной структурной защиты предпочтительнее для непосредственного заглубления. Это поможет гарантировать, что изоляция не сожмется, что может повредить тепловому КПД и общей производительности системы.

Все трубы расширяются и сжимаются прямо пропорционально изменению температуры. Крайне важно, чтобы расширение и сужение трубопроводов решались на этапе проектирования проекта, чтобы избежать возникновения серьезных проблем.

Расширение трубы обычно можно компенсировать установкой компенсационных петель или компенсаторов. Надлежащая изоляция подземных расширительных контуров или механических устройств является обязательным условием проектирования, монтажа и, в конечном счете, успешной эксплуатации подземной системы.

Системы подземных трубопроводов должны быть защищены системой изоляции, которая может соответствовать требованиям влагостойкости и коррозионной стойкости прямого захоронения, чтобы обеспечить долгосрочную эффективность изоляции. Проникновение воды в системы подземных трубопроводов, особенно в местах с высоким уровнем грунтовых вод, может привести к значительному увеличению эффективной теплопроводности влажной теплоизоляции. Это значительно снизит эффективность системы изоляции, а также создаст условия для других последствий, таких как коррозия. Многие из этих труб изготовлены из стали и поэтому могут подвергаться образованию коррозии при воздействии влаги. Коррозия трубопроводных сетей может повлиять на целостность системы и в конечном итоге привести к ее полному выходу из строя. По этой причине часто предпочтительнее защищать системы прямых заглубленных трубопроводов непроницаемым изоляционным материалом, который помогает поддерживать систему сухой и сохранять ее целостность с течением времени.

В большинстве подземных применений жизненно важно поддерживать постоянную температуру по всей длине подземной сети трубопроводов, чтобы обеспечить контроль процесса. Система изоляции FOAMGLAS® помогает контролировать температуру внутри труб и поддерживать ее стабильной, ограничивая передачу тепла в холодную почву. Когда труба закапывается непосредственно в землю, она должна выдерживать сильное сжатие, а также подвергаться проникновению влаги.

Изоляция FOAMGLAS® обладает высокой прочностью на сжатие, что позволяет ей выдерживать давление окружающего грунта, а также другие нагрузки на нее.

Будучи неорганическим материалом с закрытыми порами, он может сохранять свою прочность, будучи непроницаемым для влаги. Это означает, что с помощью системы изоляции FOAMGLAS® можно ограничить риск проникновения влаги в систему и смягчить коррозию трубопроводной сети. Это поможет обеспечить долгосрочные тепловые характеристики и контролировать эксплуатационные расходы.

Чтобы получить высококачественную и долговечную систему изоляции, мы рекомендуем комплексный системный подход при выборе систем изоляции для непосредственного заглубления. Рекомендуемые нами аксессуары PC® состоят из широкого спектра покрытий, оболочек, клеев и герметиков, которые были разработаны, разработаны и протестированы для обеспечения проверенных характеристик в сочетании с изоляцией FOAMGLAS® для большого количества применений.

В горячих, подземных системах, расположенных в зоне с высоким уровнем грунтовых вод, неправильная герметизация систем может привести к проникновению влаги в систему.

Наши покрытия PITTWRAP® HS и покрытие PC® обеспечивают эластичную, водонепроницаемую мембрану, устойчивую к большинству почвенных и водных условий при прямом захоронении. Наши самоуплотняющиеся оболочки PITWRAP® представляют собой модифицированные битумные мембраны, которые можно наносить вручную без использования горелки или нагревателя. Все виды покрытий PITTWRAP® могут наноситься на изоляцию FOAMGLAS® в заводских условиях. Ассортимент покрытий PC® включает армированное покрытие на основе битума, а также покрытие на основе силикона, наносимое в заводских условиях.

Три уникальных варианта кожуха составляют основу систем изоляции FOAMGLAS® для прямого заглубления, подходящих для различных областей применения. Оболочка PITTWRAP® HS (Heat Seal), наша оболочка премиум-класса, рекомендуется для защиты изоляции FOAMGLAS®, используемой в подземных системах с температурой наружной поверхности ≤ 88°C (190°F). Самоуплотняющаяся оболочка PITTWRAP® SS рекомендуется для защиты изоляции FOAMGLAS®, используемой в подземных системах с температурой наружной поверхности ≤ 77°C (170°F).
