Узо до или после автомата: УЗО устанавливают до автомата или после ?

alexxlab

УЗО устанавливают до автомата или после ?

При установке в электрическом щите связки — Устройство Защитного Отключения + Автоматический выключатель, УЗО лучше ставить ПОСЛЕ защитного автомата.

Но вариант, когда сначала устанавливается УЗО, а затем автоматический выключатель – также допустим и не является ошибочным!

Помните, групповые линии электропроводки нельзя защищать одним УЗО, обязательна как защита от Короткого замыкания (Узо защитит от КЗ не всегда), так и от превышения допустимой мощности, которую обеспечивает автоматический выключатель.

ПРАВИЛО: При установке пары УЗО+АВТОМАТ, технически, нет принципиальной разницы в каком порядке они подключены, кто стоит первый, а кто вторым в электрическом цепи и вот почему:

Как вы знаете, Короткое замыкание вызывает моментальное увеличения силы тока в сети. Его величина многократно превышает все допустимые пределы элементов электропроводки квартиры или дома. Почему так происходит, читайте ЗДЕСЬ.

При этом, скорость распространения электрического тока невероятно высока — 300 000 км/сек. Поэтому, от момента возникновения короткого замыкания и до срабатывания защитного автомата, он зачастую проходит по всем элементам электрической сети, от подстанции, до точки возникновения КЗ.

Соответственно, неважно как стоит в схеме УЗО, до автомата или после.

В среднем, время срабатывания автомата при КЗ 0,01 – 0,02 секунды. Любое электрооборудование, защитная автоматика и электропроводка без последствий выдерживают такие превышения допустимой для них величины тока в такие периоды. За такое короткое время просто не успевают развиваться основные разрушительные факторы высокой силы тока, которые вы наверняка видели в месте возникновения КЗ.

Рекомендация по установке УЗО после Автомата, вызвана лишь банальным удобством подключения такой конфигурации. Это наглядно видно на схеме ниже:

Если УЗО стоит ПОСЛЕ автомата: Фазный и нулевой проводники кабельной линии, которую защищает эта связка, подключаются сразу к нижним клеммам УЗО. Такая схема расключения лучше читаема и однозначно удобнее в обслуживании.

Если УЗО стоит ДО автомата: Фазный провод кабеля, от защищаемой линии, подключается к клемме Автомата, а Нулевой проводник к клемме УЗО.
Вы, на свое усмотрение, вольны ставить эти аппараты защитной автоматики в удобном вам порядке.

Будьте внимательны! Это правило работает лишь тогда, когда на одну линейную группу в электрическом щите стоит связка АВТОМАТ+УЗО. Если одно устройство защитного отключения защищает сразу несколько автоматических выключателей, например несколько розеточных групп, то тогда УЗО устанавливается ДО автоматов, перед ними. Только так вы сохраните защиту кабельных линий от превышения допустимой нагрузки и удобное управление ими.

Подробнее о том, сколько автоматов можно подключить к одному УЗО, читайте в нашей следующей статье.(ссылка откроется в новом окне).

порядок установки, нормы и правила по ПУЭ

При монтаже нового или модернизации старого щитка с новым автоматом необходимо устанавливать устройство защитного отключения сети. Прибор защищает линию от перегрузок, коротких замыканий и предотвращает выход бытовой техники из строя. Некоторые мастера не могут решить, ставить УЗО до автомата или после. Подобрать способ подсоединения помогут популярные схемы.

Содержание

  1. Принцип работы УЗО, отличия от дифавтомата
  2. Особенности комплексной работы защитных приборов
  3. Установка УЗО перед автоматом или после
  4. Схемы подсоединения УЗО с выключателем
  5. На несколько групп дифавтоматов – одно УЗО
  6. Монтаж УЗО до автомата
  7. УЗО после автомата
  8. Подключение УЗО на группу автоматов
  9. Где нужно ставить УЗО
  10. Номинал автомата
  11. Нюансы установки защитного прибора

Принцип работы УЗО, отличия от дифавтомата

Требования ПУЭ указывают на необходимость монтажа защитного оборудования. Оно обеспечивает защиту от поражения током, пробоев изоляционного покрытия кабеля. УЗО можно подключать на 2 провода в сети с напряжением 220 В и на 4 провода в сети на 380 В.

Недостаток устройства – невозможность определения перегрузки или короткого замыкания. Автоматический переключатель дополнительно защитит его. Разница между приборами состоит в реакции УЗО на токовый дисбаланс фазы и нуля номиналом 10-30 мА. Сверхтоки прибор не распознает и под их воздействием может даже загореться.

Дифавтомат нормально работает при силе тока до 16 А, выключает линию при утечках. В отличие от УЗО, у него есть времятоковая характеристика, от которой зависит быстрота выключения.

Выключатель с электромагнитным расцепителем срабатывает при превышении значения тока в 5-10 раз.

Особенности комплексной работы защитных приборов

Защитные приборы необходимо монтировать строго по схеме

Для понимания, как нужно ставить УЗО – после или до автомата, нужно разобраться в функционале установки. Наглядным примером будет система из учетного прибора, устройства защитного отключения, дифавтомата, подкинутого на одну линию.

Напряжение от трансформатора будет проходить через УЗО и счетчик, подаваясь к розеткам. Если защиты нет, прибор отключения сгорает. Отсутствие расцепителя перед счетчиком также приведет к возгоранию линии. Оптимальный вариант – защитный аппарат с двух сторон.

По требованиям ПУЭ двухполюсные модификации автоматов ставятся до учетного прибора. Перед ним его ставить не нужно – лучше защитить линию от УЗО до потребителей.

Установка УЗО перед автоматом или после

Прибор, отвечающий за отключение линии, не реагирует на сверхтоки, поэтому не срабатывает при коротких замыканиях и перегрузках. Совместное подключение с дифавтоматом предупредит данные ситуации.

Поскольку ток замыкания превышает номинальный ток, повреждаются внутренние узлы аппарата, выгорают контакты. Модели без встроенных защитных элементов нужно ставить вместе с автоматами, которые устранят воздействие перегрузок и замыканий. При этом ток защитного автомата не должен превышать токовый номинал УЗО. К примеру, последний реагирует на 40 А. Оптимальный выключатель для него – на 36 А.

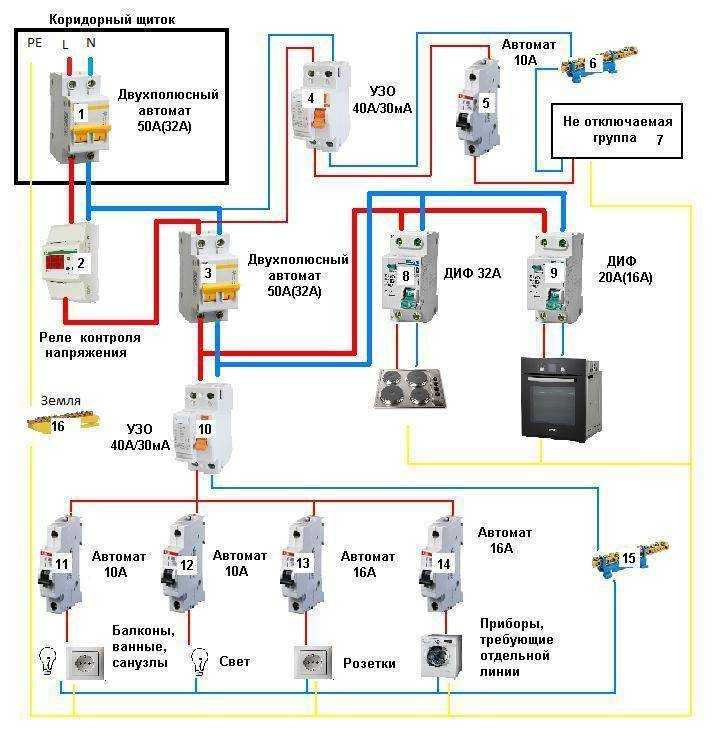

Схемы подсоединения УЗО с выключателем

Подключать защитное оборудование нужно на два кабеля. По первому пойдет ток нагрузки, по второму – будет направлен на внешний контур от потребителей. Чтобы не задумываться, УЗО ставиться до автомата или после, следует воспользоваться популярными схемами.

На несколько групп дифавтоматов – одно УЗО

Пункт 7.1.79 ПУЭ допускает организовывать защиту нескольких линий при помощи УЗО. Аппарат нужно поставить сверху, потом – выключатели на группы потребителей. При коротких замыканиях ток проходит через УЗО к автомату группы, потом на кабель питания и к потребителю. Если номинал приборов подобран правильно, не один из них не повредиться.

К преимуществам реализации схемы относятся экономия финансов и места в распределительном щитке. Минус подключения – отключения всех групп после срабатывания УЗО.

Монтаж УЗО до автомата

УЗО перед автоматом

Схема предусматривает монтаж в такой последовательности:

  1. Устройство защитного выключения.
  2. Дифавтомат.
  3. Провод питания.
  4. Потребитель.

При наличии повреждений ток короткого замыкания проходит через УЗО до остановки автоматического выключателя.

УЗО после автомата

УЗО после автомата

Сборка системы осуществляется по принципу;

  • выключатель – двухполюсный или фидерный;
  • счетчик;
  • УЗО;
  • автоматы в зависимости от числа линий.

Данный вариант – правильный, поскольку легко понять, как выключить автомат и подать ввод на его клеммы. Несмотря на то что УЗО чаще ломаются, их проще заменить.

В момент короткого замыкания ток пройдет от выключателя к УЗО, потом на провод питания, потом на потребителя. Выключатель останавливается, и защитный прибор остается целым.

Для предотвращения перегрузки между счетчиком и УЗО можно поставить второй дифавтомат.

Подключение УЗО на группу автоматов

Подключение УЗО на группу автоматов

Подобная схема собирается в трехфазном распредщите, где находятся:

  • 3 трехфазный дифавтомата;
  • трехфазное УЗО;
  • 2 однофазных УЗО;
  • 4 однофазных автомата-однополюсника.

От первого автомата ввода напряжение будет уходить на второй трехфазник по верхним клеммам. От этого же прибора одна фаза пойдет к однофазному УЗО, вторая – на следующий.

Однофазные приборы защиты имеют два полюса, дифавтоматы – один. Чтобы система работала без сбоев, требуется не соединять после него рабочий ноль. По этой причине после каждого защитного аппарата нужно установить нулевую шину.

При наличии двухполюсных автоматов отдельную нулевую шину не ставят. При объединении двух нулевых возможно ложное срабатывание.

Первое однополюсное УЗО подводится к дифференциальным автоматам № 1 и № 3, второе – к № 2 и № 4. На нижние клеммы подкидывается нагрузка.

Шина заземления общая, но ее нужно устанавливать отдельно. На вводное устройство заводятся три фазы с рабочим нулем. Он подсоединяется к общему нулю, а потом отводится на все УЗО. После прибора № 1 идет на трехфазную нагрузку, после остальных однофазников – на каждую шину.

Провод на PEN и PE не разделяется – на щит идут земля, ноль и 3 фазы.

Где нужно ставить УЗО

Чтобы определить, где устанавливать аппарат защитного выключения, нужно вспомнить скорость движения тока по проводам. Она равняется скорости света – 300 тыс. км./сек. В стандартном автомате С 16 время включения при прохождении токов 5×In (80 А) составит 0, 02 сек. Расстояние, которое он преодолеет – 6000 км.

При коротком замыкании ток полностью пройдет через сцепку дифавтомат – УЗО – кабель – розетка. При этом отключатель не срабатывает мгновенно, в результате чего оплавляется изоляция и подгорают розеточные контакты.

УЗО не выходит из строя, поскольку короткое замыкание – инерционная реакция. Времени в 0,02 сек просто не хватит для оплавления изоляционного покрытия и повреждения деталей. Даже с учетом отключающей способности защитные устройства будут исправно работать вне зависимости от места монтажа:

Защитные устройства будут исправно работать вне зависимости от места монтажа
  • Автомат – УЗО. Фаза подается при помощи перемычки, а ноль – непосредственно на защитный аппарат. Провод на розетки подсоединяется к прибору и РЕ-шине.
  • УЗО – автомат. Провод подключается на розетки через разные пути. Фазный идет на автомат, ноль – на прибор защиты или нулевую шину.

Таким образом, нет никакой разницы, где производилась установка УЗО – до дифавтомата или после него.

Номинал автомата

Таблица номиналов автоматических выключателей

На корпусе любого прибора указывается номинальное значение – величина максимально длительного тока, который без вреда проходит через аппарат. Данный параметр является безопасным для коммутации тока.

Для обеспечения защиты самого УЗО требуется поставить дифавтомат с номиналом, аналогичным или на 1 больше номинала прибора. При наличии автомата с номиналом 16 А УЗО должно быть около 25 А. Такого запаса по току будет достаточно для предотвращения протекания энергии при повышении нагрузки.

Автомат срабатывает, когда появляется ток на 13 % больше номинала: модификация на 16 А сработает при токе 18 А. Если номинал УЗО равный, контакты могут нагреваться. Для выбора номинала системы с несколькими дифавтоматами, нужно суммировать их и выбирать УЗО с большим показателем.

Нюансы установки защитного прибора

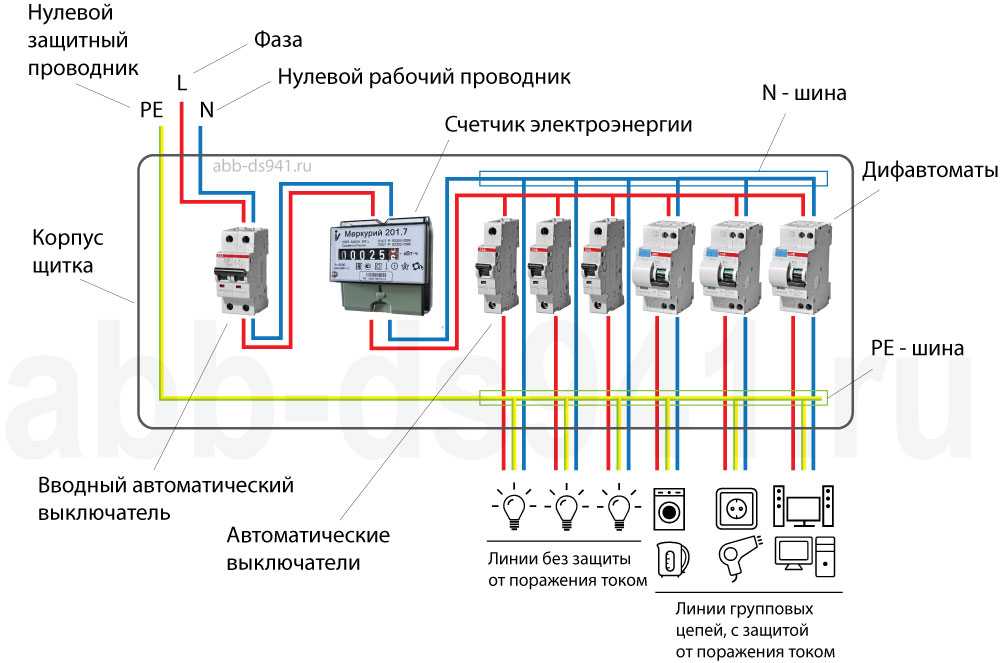

Подключение УЗО и дифавтомата в однофазной системе TN-C

Подключение УЗО в квартире или доме требует соблюдения нескольких правил:

  • На несколько групп потребителей нужно ставить один УЗО и индивидуальные автоматы.
  • Если УЗО несколько, для каждого из них понадобится нулевая шина на выходе.
  • Систему TN-C занулять не требуется.
  • Для «мокрых групп» обязательна установка защитного прибора с номиналом отключения 10 мА.
  • Устройства на 30 мА подходят для розеток бытовой техники, работающей при помощи воды.
  • Нулевая клемма расположена справа прибора и маркируется буквой N. Ее нельзя путать с фазой (индекс L).
  • Ввод можно делать на нижние или верхние клеммы.
  • Классическая схема реализуется посредством верхнего ввода и нижнего вывода.
  • Для каждого УЗО нужна персональная нулевая колодка, к которой подводятся все рабочие нейтрали.
  • Для линии с токами пульсации нужные устройства типа А.

Проверить исправность системы можно по нажатию клавиши «Тест».

Аппарат защитного выключения нужен для защиты от перегрузок, коротких замыканий. По причине отсутствии реакции на сверхтоки он устанавливается в комплексе с дифавтоматом. Схемы подключения допускают монтаж устройств в любом порядке. Единственное условие – выбор соответствующего номинала.
