Почему выключатель разрывает фазу, а не ноль?
03.01.2023
Автор: CHIP
1 звезда2 звезды3 звезды4 звезды5 звезд
Почему выключатель разрывает фазу, а не ноль?
3
5
1
37
24
При стандартной схеме подключения светильника выключатель разрывает фазу, а ноль подводится напрямую. Почему правильна именно такая схема, и можно ли пускать ноль на выключатель?
Для работы светильника или люстры необходимы два провода: фазный и нулевой. При стандартной схеме разводки ноль подается напрямую к люстре, а фаза идет через выключатель и может разрываться.
В последнем 7-ом издании ПУЭ в пункте 6.6.28 в отношении подключения однополюсных выключателей сказано:
6.6.28. В трех- или двухпроводных однофазных линиях сетей с заземленной нейтралью могут использоваться однополюсные выключатели, которые должны устанавливаться в цепи фазного провода, или двухполюсные, при этом должна исключаться возможность отключения одного нулевого рабочего проводника без отключения фазного.

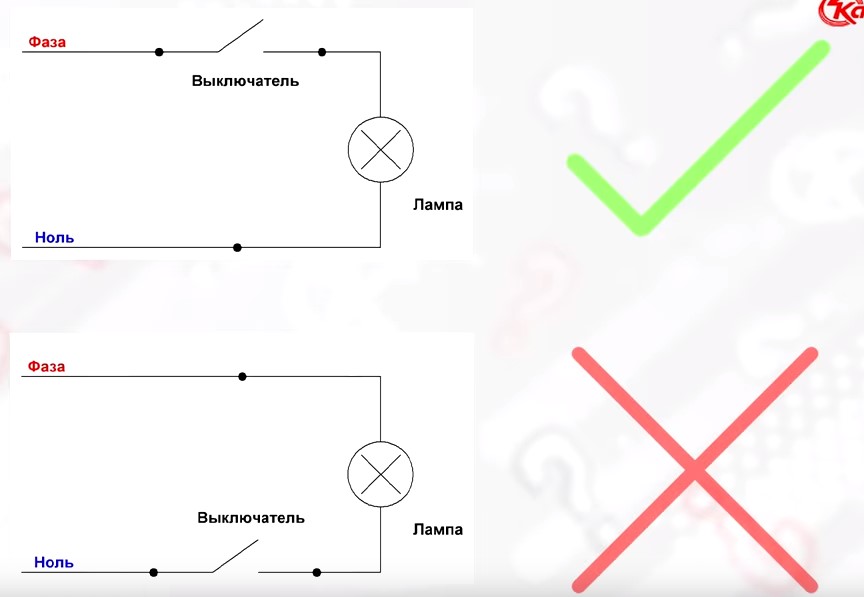

Как видим, правила гласят, что разрываться должна именно фаза, и правильной будет схема, показанная ниже.
Но почему в ПУЭ именно такое указание и чем может быть опасно изменение схемы? Если фаза будет идти напрямую, а ноль разрываться выключателем, тогда при отключении лампочки патрон в люстре всегда будет находиться под напряжением.
И при замене лампочки при касании патрона вас может ударить током.Еще одной проблемой неправильного подключения может быть мигание или свечение светодиодных ламп при постоянной подаче фазы на патрон. Для светодиодных ламп порой достаточно сверхнизких токов, чтобы они светились тусклым светом (как ночник) или мерцали время от времени. Это значительно сокращает их срок службы и менять их придется гораздо чаще.
Еще пара интересных феноменов в электротехнике:
- Почему дождь не замыкает провода высоковольтных линий?
- Почему опасно подключать домашнюю технику через тройник?
