Акт заземления газового котла кто выдает: Акт/ протокол заземления |

кто выдает акт (протокол) на заземление и вентиляцию для газа

Разрешение на эксплуатацию газового котла и подключение оборудования газовой службой требуют наличия у собственника определенных документов. В комплект обязательной документации наряду с договором на обслуживание системы входит акт заземления газового котла. Оформленный по установленным правилам протокол служит подтверждением того, что все работы были произведены в соответствии с нормами ПУЭ, стандартами и требованиями безопасности.

Необходимость контура заземления

Все модели газовых котлов обладают металлическими корпусами, что предполагает риск возникновения опасного электрического потенциала. Угрозы для жизни он не представляет, так как мощность его невелика. Однако внезапные перепады напряжения могут серьезно навредить оборудованию, вызвать его поломку либо стать причиной взрывоопасной ситуации.

Для исключения рисков энергозависимые котлы необходимо заземлять. Для данных целей между электрической сетью либо котельным оборудованием и землей создается проводник. Выполнение работ по монтажу заземляющей конструкции предусматривается Правилами устройства электроустановок ПУЭ.

К функциям защитного сооружения относятся:

• снижение вероятности выхода из строя автоматики из-за скачков напряжения;
• исключение рисков поражения человека током;
• сведение к минимуму случаев самовозгорания и взрыва агрегата.

В процессе проверки правильности монтажа оборудования газовые службы в обязательном порядке анализируют его безопасность. Без заземляющего контура допуск прибора к использованию невозможен. Подтверждающим документом выступает протокол заземления газового котла, который необходимо иметь на руках на момент приезда сотрудников контролирующей организации.

Что нужно знать о монтаже заземляющего контура

Регламент ПУЭ не указывает точных сведений о том, кто должен монтировать контур заземления. Сделать это могут мастера специализированных компаний, обладающих соответственными лицензиями, либо сами хозяева дома. Однако применяемые материалы и устройства должны соответствовать установленным Правилами нормативам.

В заземляющую конструкцию входят следующие элементы:

• проводник, протянутый от щитка до контура;
• устройство защитного отключения, выключатель и дифференциальный автоматический выключатель;
• металлический уголок либо труба, сваренные друг с другом с помощью медных либо стальных шин и заглубленные в землю.

После подготовки всех составляющих выкапывается котлован. Траншея в форме треугольника должна располагаться в непосредственной близости к котлу. Минимальное расстояние от котлована до фундамента здания составляет 1 метр. В углы траншеи вбивают уголки, один из которых оснащается болтом с гайкой – для фиксации заземляющего проводника. Далее уголки соединяют с помощью сварки, яму тщательно засыпают и обозначают место соответствующей табличкой. Приваренный к контуру заземляющий проводник соединяют с металлической полосой на цоколе дома. С обратной стороны к шине из болта с гайкой подводится корпус котельного агрегата.

Проверка системы и подготовка документов

По окончании монтажа важно удостовериться в правильном функционировании контура заземления. Производить замеры подручными бытовыми приборами не рекомендуется – это чревато вероятностью поражения электротоком. Для контроля работы устройства необходимо пригласить специалистов электролабаратории, сотрудники которой используют специальные поверенные приборы.

В процессе выполнения замеров мастера проверяют связь между всеми элементами заземляющей конструкции. Для этого каждый компонент системы анализируется отдельно, после чего изучается непрерывность цепи. По завершению проверки инженера заполняют акт на вентиляцию для газа и заземление по установленным образцам.

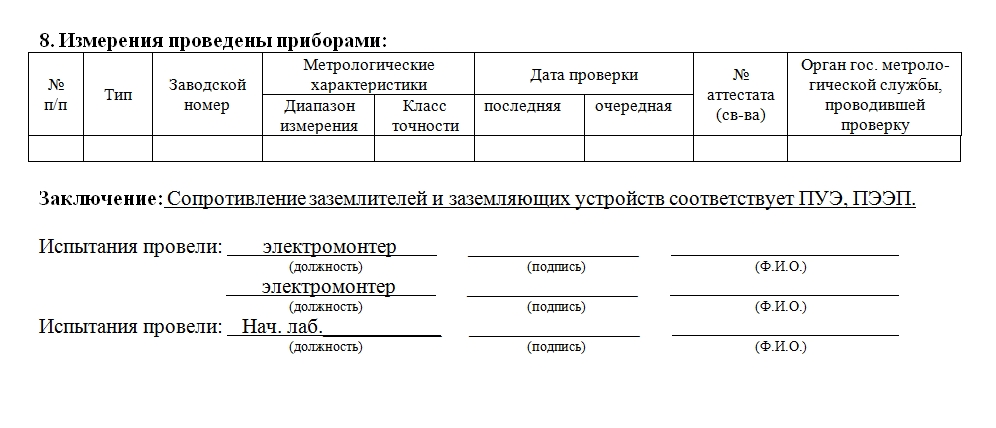

В документе отображаются следующие сведения:

• реквизиты заказчика;
• адрес и дата проведения испытаний, погодные условия в момент проверки;
• перечень технических и нормативных документов;
• характеристики грунта, оборудования;
• параметры удельного сопротивления земли и расчетного тока замыкания на грунт;
• результаты проведенных измерений.

В комплект бумаг также входит схема заземляющей конструкции. Ее необходимо составить на этапе подготовительных работ. В ходе проверки сотрудники электролаборатории вносят требуемые корректировки – и предоставляют окончательный вариант. Оформленные документы предъявляются владельцем дома работникам газовой службы.

Эксплуатация газового котла сопряжена с серьезным риском возникновения опасных ситуаций. Оборудование, подключенное к электрической сети и находящееся под высоким давлением, требует повышенного внимания к обеспечению безопасности использования агрегата. Данную функцию выполняет контур заземления, устанавливаемый профессиональными мастерами либо самим хозяином.

В случае самостоятельного осуществления работ владельцы частных жилищ сталкиваются с вопросом, что такое акт заземления газового котла и кто выдает комплект бумаг для газовой службы. Уточнить моменты по изготовлению и монтажу токоотводящей конструкции, а также пригласить специалистов для проверки можно, обратившись в ООО «Мегаватт Сервис». Сотрудники компании произведут замеры с помощью специальных приборов, устранят обнаруженные недостатки и оформят все необходимые документы.

Акт на заземление розетки котла, плиты 1000р

Группа компания “Пространство Света” предоставляет услугу по проверке заземления газового котла, плиты, варочной поверхности, духового шкафа.

8-920-35-16-117

Сколько стоит?

Проверка заземления обойдется Вам в 1000р. Это самая низкая цена в городе. Для подрядных организаций, занимающихся установкой газового оборудования, действуют индивидуальные условия.

Кто выдает?

Заполнять акт на заземление газового оборудования может только организация, зарегистрированная в Ростехнадзоре и имеющая свидетельство регистрации.

Есть ли у Вас лицензия на данные работы?

Наша электролаборатория зарегистрирована в Ростехнадзоре и лицензия действительна до 21 сентября 2025 года.

Что, если розетка еще не установлена?

Вы можете обратиться к нам по телефону, указанному на сайте или заполнив форму обратной связи. Мы пришлем Вам электрика, который установит розетку и при необходимости смонтирует кабель от щита.

Какие данные нужно предоставить?

• адрес проверяемого объекта
• ФИО заказчика
• какое оборудование требуется проверить (газовый котел, газовая плита, варочная поверхность)

Остались вопросы?

Заполните форму и мы перезвоним Вам в ближайшее время:

Зачем нужна проверка заземления?

При установке котельного оборудования владельцы интересуются, нужно ли заземлять газовый котел в доме. Делать это нужно –
заземление обеспечит нормальное рабочее состояние котла и безопасность его использования. Кроме того, нужно составить документы о приемке, где указаны данные и показатели заземляющей схемы.

Когда работники газовых служб приходят на объект для подключения какого-либо оборудования, им также требуется подтверждение того, что этот процесс пройдет безопасно. А это возможно только при наличии акта (протокола) на заземление газового оборудования.

Еще один важный довод к вопросу, нужно ли заземлять котел отопления – требования актуальных норм и требований. Без заземления, согласно
им, использование системы невозможно.

Когда отопительное оборудование работает, всегда образуется статическое напряжение. Не играет роли, какой тип котла используется и какая у него степень автоматизации. Исходя из этого, выделим две главные причины необходимости сделать заземление в частном доме или квартире:

1.       Если у вас котел со встроенным микропроцессором электронного типа, даже незначительные колебания электросети способны спровоцировать поломку. К поломке может привести и статическое напряжение. Если котел не заземлить, срок его эксплуатации снижается. А заменить плату автоматики стоит около 50% от стоимости самого котла.

2.       Без заземления возникает реальная взрывоопасность. Напряжение постепенно скапливается, становясь одной из особенно частых причин возгорания газового оснащения. При наличии правильного заземления работа агрегата становится безопаснее, предотвращается образование искры, которая могла бы привести к взрыву.



Необходимость в трубопроводах для газа в домах и на предприятиях

Миллионы американцев каждый день полагаются на природный газ, чтобы сделать свою жизнь проще и комфортнее.

По данным Американской газовой ассоциации, около 69 миллионов домов, около половины всех домов в Соединенных Штатах, используют природный газ. Независимо от того, используется ли он для отопления домов или работы водонагревателей, сушки одежды, приготовления пищи на газовой плите или для множества других целей, природный газ стал экономичным и надежным источником энергии для многих американцев.

Федеральная комиссия по регулированию энергетики (FERC) управляет газопроводом протяженностью почти 2,5 миллиона миль в США, который обслуживает около 178 миллионов американцев через 110 заводов по производству СПГ. Хотя эти компании безопасно и эффективно обеспечивают природным газом дома и предприятия по всей стране, существуют некоторые правила, которые необходимо соблюдать, чтобы предотвратить ненужные риски и защитить людей от опасных ситуаций.

Одним из аспектов обеспечения безопасности газовой линии является ее заземление. При заземлении, также известном как соединение газовой линии, значительно снижается риск того, что трубка будет держать заряд и, возможно, вызовет взрыв. Этот процесс также предотвращает искрение, предоставляя электричеству безопасное место и предотвращая накопления или дуги, которые могут потенциально повредить газовые линии.

Что такое заземление?

Заземление обеспечивает безопасное отведение избыточного электричества от прибора к земле. В случае скачка напряжения во время грозы или неисправности в системе электропроводки электричество может пройти по резервному пути, обеспечиваемому заземляющим проводом.

Дома без обновленной электропроводки, например те, которые полагаются на системы проводки с ручкой и трубкой или имеют множество розеток с двумя контактами, могут не иметь провода заземления. Без заземляющего провода эти системы сопряжены с более высоким риском поражения электрическим током. Они также могут вызвать короткое замыкание электроники и приборов во время скачка напряжения.

То же самое касается незаземленных газовых линий. Без заземления существует вероятность того, что трубка может быть повреждена искрой, дугой или другим электрическим разрядом. Если трубка повреждена, может образоваться утечка. Хуже того, может произойти пожар или взрыв.

Соединение газопроводов

Первое, что нужно сделать при принятии решения о заземлении газопровода, это определить, нужно ли это делать. Во многих случаях газовые линии заземляются, если они подключены к таким приборам, как газовая плита, водонагреватель или печь.

Однако это не всегда так. Если установлена ​​гофрированная трубка из нержавеющей стали (CSST), необходимо использовать заземляющий провод. Трубки впервые стали доступны в США в 1990 году и обладают множеством преимуществ, которые делают их привлекательными для установщиков. CSST является гибким, что делает его лучше на длинных дистанциях и обеспечивает хорошую защиту от повреждений во время землетрясения.

Старые линии CSST желтого цвета требуют соединения с заземляющим проводом, поскольку они с большей вероятностью могут быть повреждены, что может привести к повреждению, возгоранию или взрыву. Более новые линии черного цвета могут не требовать такого же заземления. К сожалению, даже если большая часть линии не включает CSST, линию необходимо соединить с помощью оголенного или изолированного заземляющего провода.

В соответствии с разделом 7.12.2 Национального кодекса по топливному газу (NFGC), линии CSST «должны быть электрически непрерывными и подсоединены к системе заземляющих электродов электроснабжения или, если предусмотрено, к системе заземляющих электродов молниезащиты».

Как упоминалось ранее, заземление может потребоваться не всегда, особенно если приборы, к которым подключены эти линии, уже заземлены. В разделе 7.12.1 NFGC говорится: «Газопроводы, отличные от CSST, должны считаться соединенными, когда они подключены к приборам, которые подключены к заземляющему проводнику цепи, питающей этот прибор». С точки зрения непрофессионала, если газоиспользующее оборудование, к которому подключена линия, правильно заземлено, сама линия соответствует требованиям и не нуждается в соединении.

Другие организации придерживаются аналогичных правил для соединения газовых линий, включая Национальный электротехнический кодекс. NEC заявляет в Разделе 250.104, что «любой металлический трубопровод, который может оказаться под напряжением, должен быть соединен с системой заземляющих электродов». Заземляющий электрод представляет собой проводящий материал, такой как металлический заземляющий стержень, водопроводная труба или стальной стержень, с прикрепленным к нему соединительным проводником (проволокой). Эти системы позволяют электрическому току от неисправности в проводе безопасно течь на землю, не вызывая повреждений.

Другие правила требуют, какого сечения должен быть заземляющий провод. В разделе 310.1.1 NFGC соединительная перемычка должна быть больше 6 AWG и быть медным проводом или эквивалентным. Такой размер предотвращает перегрузку заземляющего провода, что может привести к повреждению заземляющего провода или линии, которую он защищает.

Типы проводов, используемых для заземления газопроводов

При заземлении газопровода установщики могут использовать медный провод без покрытия или изолированный медный провод, если он соответствует требованиям к размерам, установленным NFGC. Другие варианты, в том числе луженая медь, которая представляет собой медь, покрытую оловом, также могут быть подходящим решением для заземляющего провода во влажной среде и в условиях высокой температуры.

Неизолированная медь — менее дорогой вариант, который хорошо работает в областях, где жизненно важны проводимость и гибкость. Изолированная медь лучше подходит для протяжки через кабелепровод благодаря своей изоляции из ПВХ или HMWPE и лучше поглощает абразивные повреждения, чем оголенный провод. Луженая медь более устойчива к коррозии, чем чистая медь, и имеет более длительный срок службы.

Все три типа проводов служат для заземления оборудования и линий. При этом всегда сверяйтесь с местными нормами, чтобы узнать, какие спецификации могут потребоваться.

Не позволяйте газопроводу стать источником опасности

Владельцы домов и зданий не всегда знают, что для них лучше. Установщик, инспекторы и лица, ответственные за соблюдение норм, должны понимать и распознавать, когда газопроводы могут не соответствовать требованиям.

Если эти линии не заземлены должным образом, они рискуют получить заряд, что может привести к ужасным последствиям, включая смерть. Соединив линии медной проволокой, можно снизить риск возникновения электрической дуги или искры, вызывающей повреждения, и обеспечить безопасность людей.

Будьте в курсе последних новостей о меди! Нажмите здесь, чтобы подписаться на блог Kris-Tech сегодня.

Провода к газовому счетчику

После многих лет проверок мы никогда раньше не видели заземляющих проводов, подключенных к газовому счетчику. Но в 2022 году мы заметили внезапный всплеск наблюдения за заземляющими проводами, подключенными непосредственно к газовому счетчику.

Компания SoCal Gas также заметила это, опубликовав здесь собственную статью, предупреждающую установщиков солнечных панелей не заземлять электрическую систему на газовый счетчик. Кроме того, на странице своего подрядчика SoCal Gas предупреждает «Не используйте газовые счетчики SoCalGas, газопроводы, стояки газа или сопутствующее оборудование для электрического соединения или заземления, поскольку это небезопасно и не разрешено».

Поиск в Интернете показывает несколько запутанных статей, так как провода заземления, соединительные провода и трассирующие провода можно легко перепутать.

Заземляющий провод

Заземляющий провод, как следует из названия, соединяет электрическую систему с землей. Это важный элемент безопасности, предотвращающий накопление избыточного электричества в доме, что может привести к пожару или поражению электрическим током. Хотя заземляющий провод не всегда проводит ток, он предназначен для передачи электрического тока в любое время. Часто заземляющие провода подключаются к заземляющему стержню, который представляет собой стальной стержень, вставленный в землю на глубину 8 футов. Также принято прикреплять заземляющий провод к домашней водопроводной системе, поскольку медные трубы, входящие и выходящие из дома, проходят под землей. Поскольку газовая труба также соединена с домом под землей, кажется логичным, что газовая труба является хорошим местом для подключения заземляющего провода.

Однако это запрещено Разделом 1211.3 Санитарного кодекса штата Калифорния «Газопроводы не должны использоваться в качестве заземляющего проводника или электрода».

Газовый счетчик, подключенный к заземляющему стержню

Соединительный провод

Соединительный провод предназначен для соединения компонентов, которые могут поглощать электрический ток. В случае, если какое-либо паразитное электричество попадет в компоненты, электричество будет проходить через связанные компоненты, а не собираться в каком-либо одном компоненте. Соединение газовой линии часто выполняется на водонагревателе в соответствии с электротехническими нормами Калифорнии 250.104 (см. статью «10 основных мифов об установке водонагревателя»). Основное отличие заключается в том, что заземляющий провод предназначен для пропускания тока в любое время, когда это необходимо, и отвода этого тока в землю. Соединительный провод не предназначен для передачи тока, скорее, он позволяет току проходить через него только в том случае, если электричество каким-то образом попадает в соединенные компоненты.

Соединение покрывается для газовых труб, которые не соответствуют стандарту CSST, в разделе 1211.1 Санитарного кодекса штата Калифорния. путь.

Газопроводы CSST подпадают под действие Раздела 1211.2 Санитарного кодекса штата Калифорния.

Подробнее о CSST читайте в нашей статье Закон штата Калифорния о гофрированных трубах из нержавеющей стали

Соединительный провод, соединяющий газовую трубу с водопроводной трубой

Tracer Wire

Tracer wire — это тонкая проволока, проложенная по газовой трубе под землей.
