Клеммы Wago: виды, характеристики, как выбрать и как правильно пользоваться. Статьи
| ||||||
Электромонтажные клеммы и соединители WAGO предлагают оптимальные решения для монтажа любого продукта — как в распределительных коробках, так и блоках. Преимущества:
Наиболее популярны изделия: 1) Клеммы для осветительного оборудования серия 224 Клеммы WAGO для осветительного оборудования обеспечивают идеальное соединение между одножильными и тонкими многожильными проводниками.
2) Универсальные соединительные клеммы для всех типов медных проводников серия 221 От проводки системы внутренней связи до электрических печей: различные типы проводников можно быстро и легко подключить с помощью компактных соединительных клемм WAGO серии 221.
3) Универсальные соединительные клеммы для всех типов медных проводников серия 222 Клемма Wago данной серии применяется для подключения проводников в распределительной коробке, подключения светильников, индивидуального подключения низковольтных осветительных систем, соединения предустановленных элементов, например, в мобильных домиках, для подключения жалюзи, ставней, дверных приводов, переговорных устройств, насосов, громкоговорителей и многого другого. Каждый проводник имеет одно клеммное место и не повреждается в результате монтажа. Корпуса клемм имеют тестовые гнезда для всех стандартов измерительных щупов. Монтаж клемм не требует использования инструментов. Надежность контактов клеммы исключает короткое замыкание и разогрев в точке соединения. Клеммы на 2.5 мм² (до 32, А) используются для соединения однопроволочных и многопроволочных проводников сечением от 0,08 до 2.5 мм². 4) Соединители для распределительных коробок серий 2273 и 773 Cерия 2273 — предназначена для соединения алюминиевых и медных проводов.
Как правильно пользоваться:

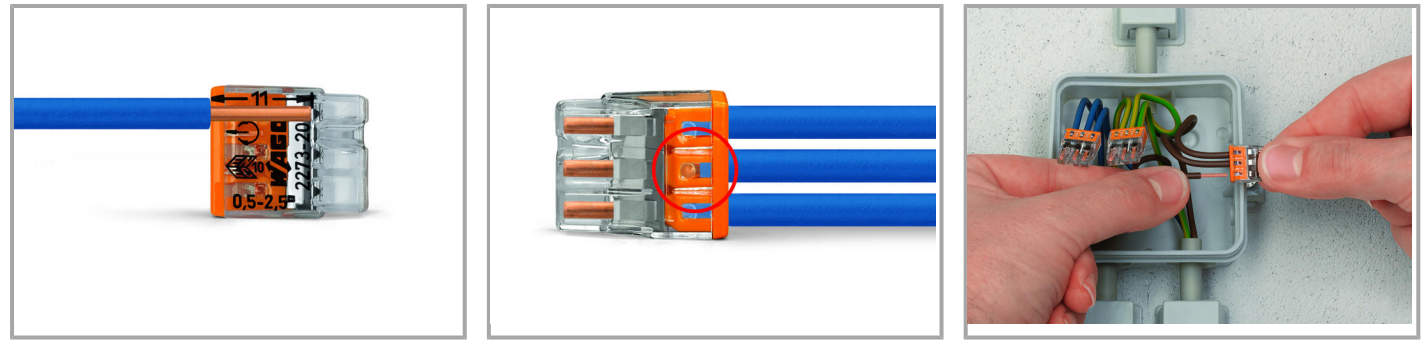

К недостаткам неразъемных моделей можно отнести менее широкие возможности — таким способом можно соединять лишь монолитные (одножильные) провода. Если уж возникла необходимость соединения многожильных проводников, то их концы сначала нужно подвергнуть опрессовке. Многоразовые клеммники WAGO серий 221, 222, 224 подходят для соединения любых проводов, причем оба провода могут различаться по техническим характеристикам — разное количество жил, разный диаметр и даже количество проводников. При использовании многоразовых клемм каждый проводник вставляется в отдельное отверстие. Сначала зачищается старая изоляция на 1–1,5 см. Затем нужно приподнять оранжевый зажимы в серии 221 и 222, вставить провод в разъем и отпустить зажим. Все очень просто, больше вам ничего делать не придется. При соединении многожильных проводников нет необходимости в опрессовке. Кстати, с помощью оранжевого зажима можно быстро разъединить контакт для проведения диагностики цепи.  |
Благодаря сертификации в качестве независимого оборудования согласно EN 60998 соединители WAGO для осветительного оборудования могут использоваться практически во всех электрических соединениях между одножильными и тонкими многожильными проводниками дома и в инженерных системах зданий.
Клеммы позволяют осуществлять подключение одножильных и многожильных медных проводов до 3 класса гибкости, алюминиевых проводников, а также смешанный монтаж. Продукты серии 2273 можно использовать для подключения одножильных проводников до 2,5 мм²; серия 773 — быстросъемные самозажимные клеммы WAGO 773 — это специальная серия изделий для распределительных коробок. Они рассчитаны на подключение 2–6 проводов. Допустим для работы с одножильными проводами. Возможен также монтаж клемм данной серии на DIN-рейку с помощью специальных адаптеров. Контактные клеммы серии 773 используются для присоединения одножильных медных и алюминиевых проводов, а также многожильных медных с наконечником. Их применяют в распределительных коробках/ящиках с электрическими цепями переменного тока, которые работают с сетью на 50 Гц, продукты серии 773 подключают соединители до 6 мм².
Данные о товарах и услугах, представленные на сайте носят информационный характер и ни при каких условиях
не являются публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса РФ. Характеристики и изображения товаров указаны справочно, точные данные зависят от конкретной партии и требуют уточнения.
Крепеж | Инструмент | ЗСИ и фурнитура | Кабель, провод | Электротовары | Сантехника | Отопление, насосы, КИПиА | Сопутствующие товары |
Клеммы WAGO: почему многие электрики ими не пользуются?
Наверх
15.09.2020
Автор: Леонид Воробьев
1 звезда2 звезды3 звезды4 звезды5 звезд
Клеммы WAGO: почему многие электрики ими не пользуются?
4
5
1
8
10
Зажимная клемма сильно облегчает соединение проводов.
Но в интернете полно противников такого вида монтажа. Может, он действительно опасен? Разбираемся в нюансах.
В прошлом веке самой популярной формой соединения двух или нескольких проводов была скрутка. Если у вас старый дом, возможно, вы до сих пор видите скрутки с изолентой в своей проводке. Сегодня есть множество более прогрессивных способов, и один из них — соединение с комощью клеммников WAGO.
Что такое WAGO? Это пружинные клеммники, настолько популярные, что появилось их название стало нарицательным. Например, часто приходится слышать «соединить вагами» или «купить десять ваг». Штука безумно удобная. Все, что вам нужно сделать для надежного соединения — зачистить провода, завести их концы в отверстия клеммника и зажать их там специальным рычажком. Не нужно быть профессиональным электриком, не нужна дополнительная изоляция (как со скруткой).
Если вам впоследствии придется перекладывать проводку (или, скажем, заменять один светильник другим), достаточно отогнуть рычажок и вынуть провод.
В интернете можно найти массу фотографий обугленных клемм WAGO. Отсюда многие делают выводы, что этот вариант соединения ненадежен и может привести к искрению и возгоранию. Так ли это?
Эксплуатация
Это нужно знать: 6 главных проблем клеммников WAGO
Почему горят WAGO?
Увы, но своей «дурной славой» знаменитые клеммники обязаны многочисленным пиратам, успешно подделывающим оригинальную продукцию. Именно неоригинальные клеммники «горят» чаще всего, поскольку соединения в нем ненадежны, а пластик — самый дешевый. Как следствие — искрение, нагрев и быстрое разрушение самого корпуса.
На втором месте источников проблем — нерадивые пользователи, которые не видят разницы между подключением светодиодного светильника и розетки для утюга.
Превышение расчетной нагрузки опять-таки ведет к перегреву, потере контакта и расплавлению корпуса. Между тем, у WAGO есть несколько серий клеммников, в том числе для достаточно мощных потребителей. Скажем, серия 2273 может выдерживать токи до 24 А. Но кого это интересует…
Стоит ли пользоваться WAGO?
Лично мы никаких проблем не видим. Конечно, если есть возможность приобрести оригинальные клеммы. На наш взгляд, «ваги» незаменимы в таких ситуациях.
- Подключение светильников. Например, в реечном или подвесном потолке — точек много, и возиться со скрутками или другими способами не очень эффективно.
- Разводка линий освещения. Как правило, в осветительных приборах используются светодиодные лампы, так что мощность невелика. Подойдут даже самые простые клеммники серии 222.
- Подключение временных линий. Например, вы делаете ремонт в новостройке, и вам нужно протянуть временную линию для электроинструмента.
А потом разобрать ее, когда появится постоянная. - Подключение к торчащему из стены оголенному проводу. Часто старая проводка обламывается (особенно, алюминиевая) при попытке сделать скрутку. Если у вас остался лишь небольшой «хвостик», торчащий из стены, можно надеть на него WAGO и выйти из положения. Для алюминиевой проводки используйте серию 2273 или другую, рассчитанную на этот материал.
А потом разобрать ее, когда появится постоянная. Есть случаи, когда мы бы не стали использовать WAGO.
- Разводка силовых линий. Несмотря на наличие в ассортименте производителя клеммников для больших токов, лучше использовать другие типы соединений: например, сварку или гильзовку.
- Монтаж разводки в необслуживаемых местах. То есть в местах, куда нет доступа. Винтовые и пружинные соединения должны быть легко доступны: их нельзя устанавливать в распаечных коробках под штукатуркой и других подобных местах.
Неправильное использование WAGO — лишь одна из частых ошибок неопытных электриков.
Почитайте о других, чтобы быть в курсе и не столкнуться с проблемами.
