Варисторы принцип работы: Варисторы, принцип действия

Варистор. Назначение, устройство и принцип работы

Варистор — это двухполюсное полупроводниковое устройство, которое защищает электрические и электронные устройства от переходных перенапряжений. Его сопротивление зависит от приложенного входного напряжения.

Слово варистор образовалось из двух слов «переменный» (variable) и резистор. Он также известен как резистор, зависящий от напряжения (voltage-dependent resistor VDR), сопротивление которого изменяется автоматически в зависимости от напряжения на нем.

Он всегда подключается параллельно с защищаемым устройством, так как его основная задача это защита электрической цепи от скачков напряжения.

На рисунке ниже показано представление варистора на электрических схемах:

Или более привычное нам изображение другого стандарта:

Они в основном используются для защиты цепи от колебаний высокого напряжения.

Устройство варистора

Варисторы «образуются», когда кристаллы карбида кремния или оксидов металлов вдавливаются в керамический материал.

Затем спекание материала проводится при высокой температуре после его высыхания. Электрические характеристики устройства зависят от температуры и атмосферных условий.

Чтобы иметь хорошо проводимые электрические контакты, контакты материала металлизированы серебром или медью. Затем провода припаиваются к контактам.

На рисунке ниже показан дисковый варистор:

В настоящее время это наиболее распространенные ограничители напряжения, которые можно использовать для широкого диапазона напряжений. Это нелинейное устройство, которое поглощает разрушающую энергию и рассеивает ее в виде тепла, чтобы предотвратить повреждение системы.

Обычно при его изготовлении используется оксид цинка, поэтому его также называют варистором на основе оксида металла.

На рисунке ниже показана структура металлооксидного варистора:

Здесь полупроводниковый элемент на 90% состоит из оксида цинка, а остальное — наполнитель, который образует соединение. Стандартный карбид кремния отличается от металлооксидного варистора тем, что MOV демонстрирует меньший ток утечки и его рабочая скорость выше.

Эксплуатация и характеристика варистора

Прежде чем приступить к изучению его работы, давайте сначала поймем связь между напряжением и сопротивлением варисторов.

На рисунке ниже показана зависимость сопротивления от напряжения для варистора:

Варисторы проявляют необычное поведение в случае изменения сопротивления. Здесь, как мы видим, когда напряжение малое, сопротивление на нем высокое. Но сопротивление быстро падает с ростом напряжения выше номинального напряжения (нелинейная зависимость).

Давайте теперь рассмотрим подробную работу варистора:

Когда на устройство подается малое напряжение, оно обеспечивает высокое сопротивление, из-за которого через него протекает очень малый ток. Когда напряжение увеличивается — ток увеличивается ввиду падения сопротивления элемента.

В этом и есть ключевая особенность работы варисторов. Таким образом, при малых напряжениях устройство ведет себя как изолятор, а с повышением напряжения начинает вести себя как проводник.

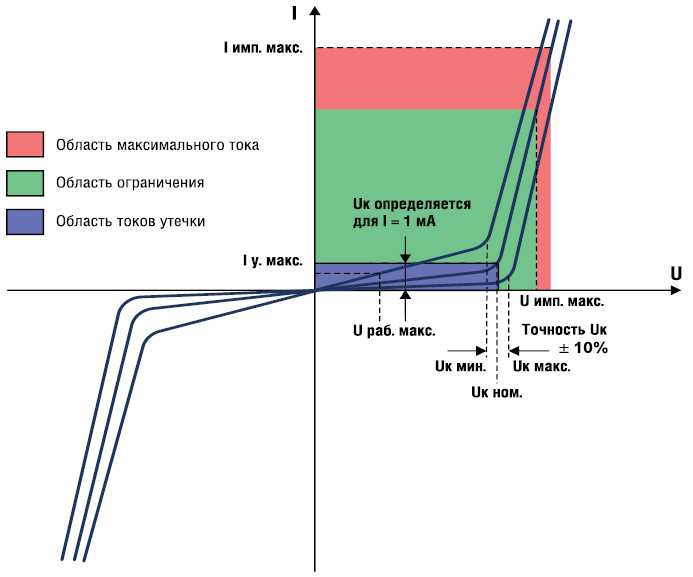

На рисунке ниже показана вольт-амперная характеристика варистора:

Как мы видим на графике, пока напряжение срабатывания не будет достигнуто, устройство остается в непроводящем состоянии. Таким образом, мы можем видеть линейную зависимость между напряжением и током. В это время через него протекает ток утечки очень малого значения из-за высокого сопротивления.

Однако после превышения напряжением уровня срабатывания варистор меняет свое состояние и становится проводником. Таким образом, мы видим, что сопротивление стало очень малым, и через него течет большой ток, даже после того, как напряжение ограничено после номинального напряжения.

Достоинства варисторов

• Обеспечивает превосходную защиту от перенапряжения.
• Поскольку он не показывает полярный эффект, легко достичь двунаправленности.

Недостатки варисторов

• Его стоимость довольно высока.

Применение варисторов

Они имеют очень широкое применение в защитных устройствах, таких как защита линий связи, защита микропроцессоров и источников питания, кабельного телевидения от и других электронных схем от перенапряжения.

типы, принцип работы и как выбрать

Варистор – это электрический элемент, сопротивление которого может изменяться в зависимости от того, какое напряжение на него поступает.

Принцип работы варистора

Сопротивление варистора зависит от того, какое напряжение на него поступает. Как правило, до порогового значения, сопротивление варистора велико (более 1-2 мегаОм). При переходе порогового значения напряжение, сопротивление варистора стремительно снижается. Эта особенность варистора отлично помогает в защите электроники от импульсных скачков высокого напряжения. Ведь ток импульса в таком случае идет через варистор и рассеивается в виде тепла.
Однако, если пороговое значение напряжения поддерживается длительное время, то варистор перегревается и “сгорает”.

“Сгорает” в кавычках, так как варистор зачастую взрывается. Или его коротит, и тогда может произойти воспламенение. Для этого и ставят предохранитель перед варистором.

Кстати, при замене плавкого предохранителя, советуем заодно проверить и варистор. Очень часто, что выходом из строя предохранителя бывает умерший варистор. Если этого не сделать, при следующем же скачке напряжения вы рискуете большим, чем варистор и предохранитель.

Для избежания случаев возгорания в варисторы начали впаивать термисторы. Термистор поглощает излишнюю тепловую энергию, что дополнительно предохраняет вашу технику от сгорания. Такие варисторы продаются сразу в сборе.

Изготовление варистора

Объясняется все это устройством варистора. Состоит варистор из полупроводника и различных материалов для связывания. Распространена такая связка – карбид кремния и эпоксидная смола. Их сплавляют при высоких температурах. Затем, поверхность варистора покрывается металлом и припаиваются выходы.

Конструкция варистора

Способность проводить большое напряжение через себя варистором обеспечивается материалом – кремнием. При нагревании кристаллы карбида кремния значительно уменьшают свое сопротивление. И ток может спокойно проходить по ним.

Однако, все большее распространение получают варисторы из оксида цинка. Они проще в изготовление и могут пропускать через себя более высоковольтные импульсы. Техника их производства схожа с производством керамических варисторов.

Варисторы бывают различных форм – колбочки, палочки, диски. Все зависит от производителя.

Разные формы варисторов

Применение варистора

Варисторы применяются в большинстве бытовой электроники по всему миру. Их можно встретить практически в любой электронике. Они есть и в автомобильной электронике, в сотовой технике и бытовой, сетевых фильтрах и компьютерном железе.
Кстати говоря, хороший блок питания, от китайского отличается наличием варистора у первого. Поэтому, хороший блок питания куда более живуч и ремонтопригоден.

Варистор в блоке питания

Умельцы, при сборе своих подделок из светодиодных ламп также используют варисторы. А особые умельцы умудряются размещать их в розетках и вилках. Что только не придумаешь для обеспечения защиты своей электроники, если в доме проблема со скачками напряжения.
Сфера их применения обширна. Это могут быть и установки с напряжением 20кВ и с напряжением в 3В. Это может быть сеть с переменным током, а может быть и с постоянным. Воистину, варисторы можно встретить практически везде.

Так какие же варистор характеристики имеет?

Как правило, для описания варистора используют вот такие параметры:

Емкость варистора в закрытом состоянии. Во время работы её значение может меняться. При особенно большом токе – уменьшается практически до нуля. Обозначается как Со.

Максимальная энергия в Джоулях, которую может поглотить варистор за один импульс. Обозначается W.
Максимальное значение импульсного тока, при 8/20мс. Обозначается как Iрр.
Среднее квадратичное значение переменного напряжения в цепи. Обозначается как Um.
Предельное напряжение при постоянном токе. Обозначается как Um=.
Для приблизительных расчетов рабочего напряжения советуем использовать значение Un не больше 0,6 с переменным током и 0,8 с постоянным.

В сетях 220В используют варисторы с минимальным классификационным напряжением (Un) от 380 до 430 В.
Не следует забывать и о емкости варистора при подборе. Как правило, она зависит от размера варистора. Так, варистор TVR 20 431 имеет емкость 900пФ, а TVR 05 431 – 80 пФ. Эти величины всегда можно подглядеть в справочном материале.

На схемах варистор обозначается следующим образом

RU – это обозначение самого варистора. Цифра рядом с RU – номер по порядку. То есть, какое это по счету варистор в цепи. Буква U снизу слева у косой, проходящей через варистор, означает, что данный элемент имеет способность менять напряжение. Также, зачастую на схемах указывается маркировка варистора. О маркировке и её расшифровке мы поговорим ниже.

Так обозначают варистор на схемах

Защита варистором техники

Варисторная защита применяется в бытовых приборах. Они могут быть припаянными в саму плату, или же выведены и закреплены отдельными проводами. Варисторы необходимо подключать параллельно. Подключать их последовательно просто не имеет смысла. Ток по цепи в таком случае проходить просто не будет.

Как работает варисторная защита?

Например, рядом с вашим домом ударила молния. Или она могла попасть в ЛЭП. В сети происходит скачек напряжения. Варистор его поглощает и, если импульс слишком сильный/продолжительный – варистор умирает.
То есть, варистор гарантия того, что ваша чувствительная электроника не сгорит от скачка напряжения. Однако, следует помнить, что варистор может стать точкой короткого замыкания, во время длительной работы при максимальном напряжении.

Выше мы описали несколько способов как этого избежать. Брать варисторы с термисторами или же включать в цепь предохранители.
Если все максимально упростить: при низком напряжении варистор – блокирующее устройство, при высоком – проводящее.

Выбор варистора

Чтобы эффективно и гарантированно защитить вашу технику, к выбору варистора необходимо подойти с умом.
Как правило, для защиты бытовой техники используют варисторы с пороговым значением напряжения от 275 до 430 В. Особо углубляться в подбор варисторов с учетом других значений (емкость и т.п) мы вдаваться не будем. Тут есть множество нюансов, которые в формате этой статьи просто не удастся рассмотреть. Для более точного подбора варистора можем посоветовать использование справочников по варисторам. В них указаны все характеристики, которыми обладает тот или иной варистор. Что позволит вам выбрать наиболее подходящий для ваших целей и задач.

Еще одним важным параметром при выборе варистора является скорость срабатывания. Как правило, у большинства варисторов она составляет около 25 нс. Но не всегда этого хватает.

Тогда вам подойдут варисторы с меньшим временем срабатывания. Недостижимым идеалом по скорости срабатывания являются варисторы, изготовленные по технологии многослойной структуры SIOV-CN. Их скорость срабатывания может составлять менее 1 не.

Такие варисторы необходимы для защиты от статического электричества. В бытовой технике, такие варисторы практически не применяются.

Гарантом жизни вашей техники при любых скачках напряжения, может послужить варистор, установленный на нуле. Естественно, с учетом того, что он установлен и на фазе тоже.

Слышали, наверно, про случаи, когда сразу у множества людей сгорала электроника? Это происходит как раз из-за того, что по проводам идет только фаза. Варистор предохраняет и от этого.

Плюсы использования варистора

Варистор – он как автомат калашникова. Прост, надежен, дешев. И распространен повсеместно. Он всегда сработает и не подведет. Область его применения огромна. Как мы выше писали от 20кВ до 3В. Ну и про время срабатывания забывать не стоит. 25нс у среднего варистора – весьма неплохо. А есть экземпляры, со скоростью срабатывания ниже 0,5 не.

Но, как и у всего в этом мире, у варистора есть и недостатки.
К таковым относится низкочастотных шум во время работы, большая емкость варистора (от 70 до 3000 пФ) и склонность материалов варистора к устареванию.
Плюсы варистора превалируют над минусами. Именно поэтому он получил столь широкое распространение. Как и автомат калашникова.

Как проверить варистор?

Вот 3 способа, доступных практически каждому:

1. Осмотр
2. Проверить варистор мультиметром
3. Прозвонить цепь.

Начнем с самого простого способа – посмотреть на варистор

Для доступа к нему придется разобрать бытовой прибор и очистить его от пыли. Тут вам понадобится отвертка и щеточка. Запыленность – основная проблема блоков питания.
Поврежденный варистор можно обнаружить по трещинам на корпусе, вздутиям, явным признакам воздействия высоких температур. (Как минимум немного оплавленный корпус, как максимум – следы короткого замыкания).

Варистор покрыт снаружи, как правило, керамикой или эпоксидным покрытием. При перегревании варистора – покрытие трескается.

Мультиметр

Проверить варистор мультиметром довольно просто. Выставляем на мультиметре предел измерения. Выкручиваем его на максимум, как правило это 2 мегаОма (2МОм, 2М, реже 2000К). При измерении, мультиметр должен показывать сопротивление ближе к бесконечности. Зачастую, он показывает 1-2 мегаома.

Касаться варистора руками при измерении нельзя! В таком случае мультиметр покажет вам сопротивление вашего тела, а не варистора.

Прозвон

При прозвоне придется отпаять одну из ножек варистора из цепи. Прозвон, следует осуществлять с разных направлений. Рабочий варистор не прозванивается, что понятно. Ток через него не идет. Сопротивление не позволяет.

Маркировка варистора

Если же ваш варистор вышел из строя, то для его замены нам здорово поможет знание маркировки варистора. Сама маркировка располагается на корпусе и представляет собой набор латинских букв и цифр. Несмотря на разных производителей, в большинстве своем, маркировка на варисторах не сильно отличается и её вполне возможно прочитать.

В качестве примера, приведем 2 разных варистора от разных производителей:

• CNR -12D182K
• ZNR V12182U.

Первая цифра 12 – обозначает диаметр варистора в миллиметрах. Вторая цифра – 182К напряжение открытия. 18 – напряжение, 2- коэффициент. CNR же – обозначение материала варистора. В данном конкретном примере, варистор изготовлен из оксидов металлов.

K – используется для обозначения класса точности. То есть, если написано на корпусе варистора – 275К, то К – точность 10%, а 275 – напряжение открытия. И напряжение открытия рассчитывается так – 275 +- 27,5.
То есть, например, наш варистор 20D471K можно заменить варистором TVR20471. Или любым другим аналогом варистора. Например – SAS471D20. Нужно лишь знать основные принципы маркировки.

Правда, с отечественными варисторами так не получится. Придется воспользоваться справочными материалами. Наши варисторы обозначаются так – СН2-1, ВР-1 и СН2-2. Например: CН-2 – оксидо цинковые варисторы. Но узнать это можно только из справочных материалов.

Несмотря на вышеописанные принципы маркировки, настоятельно рекомендуем пользоваться справочной литературой при выборе варистора. В ней указываются все необходимые характеристики варистора, в том числе и те, которые не узнать по маркировке.

Что делать, если у вашего варистора стерта маркировка?

Узнать, на какое напряжение рассчитан ваш варистор вам поможет мегомметр. Чтобы проверить варистор, надо подключить его к мегомметру и прогонять его по пределам. То есть, если варистор на 470В, то проверять его стоит на 500В.

Есть способ, с использованием блока питания. Правда, для этого нужен блок питания, с регулируемым напряжением и максимальной силой тока. Силу тока нужна выставить такую, чтобы варистор не сгорел. А как мы писали выше, они имеют тенденцию взрываться.

Варистор со стёртой маркировкой

Соответственно, перед подключением его следует визуально осмотреть. Если на корпусе варистора имеются трещины, вздутия, визуально видно, что он плавился – то такой варистор точно не рабочий. Но зачастую – это трещины. Материал варисторов склонен к старению, об этом всегда следует помнить. Варисторы, с такими повреждениями, можно не проверять. Они не рабочие.

Множество варисторов по хорошим ценам на алиэкспресс — кликай.

Подробнее о варисторах в видео:

Принцип работы, конструкция и применение

Обычно в электронных схемах мы сталкиваемся с токами и напряжениями порядка миллиампер и милливольт. Электронные схемы имеют очень высокое входное сопротивление и очень чувствительны. Наши обычные методы защиты от перегрузки по току или защиты от перенапряжения здесь неприменимы. Нам нужно быстрое и чувствительное устройство. Варистор — это устройство, которое отвечает нашим требованиям и очень эффективно контролирует скачки напряжения, тем самым защищая нашу цепь. Название этого может быть получено из переменного резистора. Силовые электронные устройства, работающие с большими токами, также защищены варисторами. Хотя доступны многие типы варисторов, мы ограничимся варистором на основе оксида металла, широко известным как MOV.

Определение: Как следует из названия, это переменный резистор, но в отличие от реостата или потенциометра, где точка гадюки должна физически перемещаться вручную или автоматически для изменения сопротивления. Варистор представляет собой полупроводниковый прибор, который становится проводящим после достижения порогового значения напряжения. Поскольку он зависит от напряжения, его также называют резистором, зависящим от напряжения, или VDR. Это неполярное устройство, и его можно использовать как для переменного, так и для постоянного напряжения. Различные символы, обычно используемые для варисторов, приведены ниже.

Символы варистора

Принцип работы варистора

Чтобы понять принцип работы варистора, давайте сначала разберемся, как в цепи/системе возникают скачки и скачки напряжения. Большинство шипов переключаются. Когда мы отключаем индуктивную цепь, создается скачок высокого напряжения из-за (L.di/dt). Этот скачок создается из-за внезапного высвобождения энергии, запасенной в индуктивности. Согласно эмпирическому правилу, говорят, что включение перенапряжения в два раза превышает ток, а выключение перенапряжения — в два раза больше напряжения. Такие перенапряжения также могут оказать неблагоприятное воздействие на все оборудование, находящееся поблизости.

Варистор обеспечивает путь с высоким сопротивлением к низкому напряжению и путь с низким сопротивлением к высокому напряжению. Это изменение сопротивления в зависимости от напряжения видно из кривой статического сопротивления варистора. Эта характеристика нелинейна и не подчиняется закону Ома.

Изменение сопротивления

В случае высокого напряжения происходит бросок тока через варистор из-за уменьшенного сопротивления, что возвращает напряжение в допустимые пределы. Чтобы понять его работу, давайте посмотрим на изображение, показывающее подключение варистора, который всегда параллелен защищаемой цепи. Это делается для того, чтобы обеспечить альтернативный путь тока, чтобы зафиксировать напряжение.

Принципиальная схема

Характеристики варистора

Из характеристик VI можно сделать следующие выводы.

Характеристики

• Характеристики идентичны в обратном и прямом направлении (первый и третий квадранты одинаковы)
• За пределами безопасной/рабочей зоны увеличение тока резкое и крутое. На этом этапе варистор переходит из изолирующего состояния в проводящее.
• И в непроводящем состоянии ведет себя как конденсатор. Поскольку это начинает проводить максимальный импульсный ток, который будет принимать варистор, зависит от ширины импульса и его повторений. Если он выйдет за свои пределы и не сможет рассеять генерируемое тепло, он перегреется и взорвется.

Конструкция варистора

Металлооксидный варистор (MOV) состоит из изоляционного материала, который представляет собой оксид цинка (ZnO). Этот оксид цинка спрессован с образованием поддона керамического типа. Только около 10% некоторого наполнителя используется для правильного формирования соединения, а остальные 90% составляют оксид цинка.

Конструкция варистора

Конструкция имеет два вывода, а внешняя оболочка выполнена из твердой эпоксидной смолы. Он очень похож на дисковый конденсатор. Другие детали конструкции приведены ниже

Важно отметить, что перед использованием варистор необходимо правильно выбрать из широкого спектра. Основным критерием является напряжение, которое должно быть на 15-20 процентов выше рабочего напряжения.

Преимущества и недостатки варистора

Преимущества

• Это очень чувствительное и быстродействующее устройство защиты от перенапряжения.
• Поскольку это биполярное устройство, его можно использовать как для переменного, так и для постоянного тока.

Недостатков

• Это довольно дорого.
• Может выйти из строя, если скорость нарастания напряжения и пик слишком велики.
• Не обеспечивает никакой защиты от перегрузки по току.

Применение

приложений варистора :

• Он может использоваться для защиты от перенапряжения между линиями.
• Может использоваться для защиты линии от перенапряжения.
• Отлично подходит для защиты полупроводников.
• Его можно подключить между замыкающими и размыкающими контактами для защиты переключателя от импульсных перенапряжений, которые в противном случае могут привести к повторному пробоям.

Узнайте больше о токоизмерительных клещах.

Часто задаваемые вопросы

1). Как проверить варистор?

Его можно проверить, подключив его к источнику переменного напряжения и определив напряжение, при котором он меняет свое состояние с изолирующего на проводящее. Это напряжение должно соответствовать спецификациям. В противном случае в цепи мы можем просто увидеть ее проводимость с помощью мультиметра

2). У варистора есть полярность?

Не имеет полярности, так как является биполярным устройством и может использоваться как на переменном, так и на постоянном токе. Его конструкция симметрична.

3). Что происходит, когда варистор выходит из строя?

Варистор выходит из строя, если скорость нарастания напряжения и пик слишком велики, в этом случае бросок тока превысит свои пределы и произойдет разрыв. Он также может выйти из строя из-за деградации и показать непрерывность даже при низком напряжении.

4). Как работает варистор MOV?

Он работает, пропуская допустимое напряжение и создавая короткое замыкание, если напряжение превышает его пределы, тем самым обеспечивая испытание основного оборудования.

5) Что такое напряжение варистора?

Напряжение варистора — это напряжение, при превышении которого он переходит из изолирующего состояния в проводящее. Как правило, это напряжение на варисторе, если через него проходит ток силой один миллиампер.

Таким образом, речь идет об обзоре варистора, который необходим для защиты дорогостоящего электронного и электрического оборудования и устройств. Его правильный выбор является ключом к его применению. Металлооксидный варистор (MOV) превзошел все другие варисторы, такие как диоды Зенера и т. д., и широко используется в настоящее время. Вот вопрос к вам, какие бывают типы варисторов?

Варистор | Принцип работы | Типы | Металлооксидный варистор

Варистор:

Варистор используется для защиты полупроводника от перенапряжения. В то же время он играет важную роль в передаче высокого напряжения в электротехнике, защищает высоковольтное оборудование от перенапряжения и перенапряжения. Это два терминала, твердотельное полупроводниковое устройство.

Что такое варистор (принцип работы варистора):

Компоненты сил

Пожалуйста, включите JavaScript

Компоненты сил

Варистор — это не что иное, как переменный резистор. Из переменной => вари + резистор => стор = варистор. Они не похожи на омические резисторы, такие как переменный резистор или потенциометр; они неомические резисторы. Омический резистор => резистор должен подчиняться закону Ома, неомический резистор => резистор не подчиняется закону Ома. Другими словами, они называются нелинейными резисторами или резисторами, зависящими от напряжения, VDR.

Основное различие между резистором и варистором заключается в том, что сопротивление резистора можно изменять только вручную, а сопротивление варистора можно изменять, изменяя приложенное напряжение. Работа варистора аналогична работе диода PN для обратного смещения.

Типы варисторов:

• Металлооксидный варистор
• Варистор из карбида кремния

Для этого мы используем металлооксидный варистор MOV, который является наиболее распространенным типом варистора. Этот тип содержит керамическую массу из зерен оксида цинка в матрице из оксидов других металлов (таких как небольшие количества висмута, кобальта, марганца), зажатых между двумя металлическими пластинами (электродами). Граница между каждым зерном и его соседом образует диодный переход, точно так же, как последовательно соединенные диоды. В нормальных условиях переход варистора не проводит ток, но когда мы увеличиваем напряжение выше обратного напряжения пробоя, переход диода начинает проводить ток.

[wp_ad_camp_2]

Внешний вид варистора:

На самом деле, варистор и керамический конденсатор выглядят одинаково в электронной схеме. Но функционально конденсатор не защищает цепь от переходных перенапряжений, а варистор защищает. Одним из наиболее распространенных источников переходных процессов напряжения являются индуктивные нагрузки, такие как асинхронные двигатели, токи намагничивания трансформаторов, устройства переключения двигателей постоянного тока и скачки напряжения при включении цепей люминесцентного освещения или другие скачки напряжения питания; они создают переходное напряжение V, равное L(di/dt).

Электрические характеристики варистора:

Возьмем статическое сопротивление варистора:

См. график варистора, сопротивление которого уменьшается с ростом напряжения, но по закону Ома ВАХ постоянного резистора всегда прямая линия. Следовательно, протекающий ток прямо пропорционален разности потенциалов между резисторами.

Что касается варистора, то характеристики V-I не являются прямолинейными. В некоторых случаях (0-200 вольт) варистор имеет высокое сопротивление, как правило, разомкнутой цепи, поскольку чистый ток, протекающий через варистор, равен нулю. Далее, когда мы увеличиваем напряжение на варисторе (от 200 до 250 вольт), то он начинает проводить очень мало микроампер, это ничтожно мало.

В точке 250 Вольт варистор пропускает 1 мА. Это также называется номинальным напряжением или напряжением фиксации варистора. Производители обычно оценивают варистор по этому значению. Если приложенное напряжение превышает номинальное напряжение, варистор допускает большой ток для увеличения небольшого напряжения. При этом переходное напряжение снижается ниже номинального напряжения, тогда варистор увеличивает сопротивление.

[wp_ad_camp_2]

Эффект емкости в варисторе:

Как мы знаем, варистор обычно подключается между более высоким потенциалом и более низким потенциалом, а проводящая область действует как диэлектрическая среда. Эти устройства действуют как параллельная емкость. Каждый полупроводниковый варистор имеет значение емкости, которое напрямую зависит от его площади и обратно пропорционально его толщине.

При постоянном токе варистор не влияет на эффект емкости. Так как конденсатор действует как чистая разомкнутая цепь (Xc=максимум) для источника постоянного тока. В то же время, когда мы увеличиваем приложенное напряжение больше, чем напряжение фиксации, варистор работает нормально.

В цепи переменного тока емкостное реактивное сопротивление зависит от используемой частоты источника (Xc=1/2πfC). Емкостный ток Ic= Vapplied/Xc. Поскольку увеличение частоты источника вызывает увеличение тока утечки. Поэтому при проектировании варистора для цепей переменного тока необходимо учитывать влияние частоты.
