Виды электрических щитков: Виды электрических щитов

Содержание

Виды электрических щитов

Рассмотрим иерархию электрических щитов — типы, виды, разновидности для того чтобы лучше понимать их принципиальные назначения в электрической сети. Наверняка, вы не раз встречали на щитах аббревиатуры типа: ЩЭ, ВРУ, ОЩ и т.п. Все эти замысловатые буквы скрывают сущность устройств, которое известно тем, кто непосредственно их обслуживает. А порой, даже те кто обслуживает щитовые, настолько привыкают к аббревиатуре, что не задумываются об их назначениях. Итак, начнем рассматривать иерархию с главного щита, «короля» щитовых.

Главный распределительный щит (ГРЩ)

Щит ГРЩ предназначен для ввода силовых линий питания, учета электроэнергии и распределений линий питания для объектов. Устройство также служит для защиты от коротких замыканий и перегрузок в сетях электроснабжения. Если рассматривать иерархию электрощитовых, то ГРЩ находится на самой верхней ступени. Главный распределительный щит чаще всего расположен на территории трансформаторной подстанции (ТП), котельных, производствах.

Главный распределительный щит (ГРЩ)

Вводное распределительное устройство (ВРУ)

Устройство, в которое входит комплекс электротехнической автоматики и конструкций, используется для приема вводного силового кабеля, распределения питающих линий для ЩЭ, ЩК, ЩО, ВРУ, учета электроэнергии, защиты линий от перегрузок и короткого замыкания. Устанавливается на вводе жилых, общественных зданий, а также в производственных помещениях (цехах).

Вводное распределительное устройство (ВРУ)

Аварийный ввод резерва (АВР)

Щит АВР оснащен специальной автоматикой. АВР переключает питание с основного источника на дополнительный (генератор), в случае аварии основного поставщика электроэнергии. После устранения аварии, АВР перейдет с генератора на основную линию и через несколько минут генератор будет остановлен. Используется в производственных, торговых, коммунальных зданиях, а также в коттеджах.

Аварийный ввод резерва (АВР)

Щит этажный (ЩЭ)

Применяется в жилых и административных зданиях для распределения электроэнергии на 1 – 6 квартир.

ЩЭ делится преимущественно на три отсека:

  • Распределительный отсек (модульная автоматика для групп электрических цепей).
  • Отсек учета (электрические счетчики).
  • Абонентский отсек (телефон, домофон, TV, радио и пр.).
Щит этажный (ЩЭ)

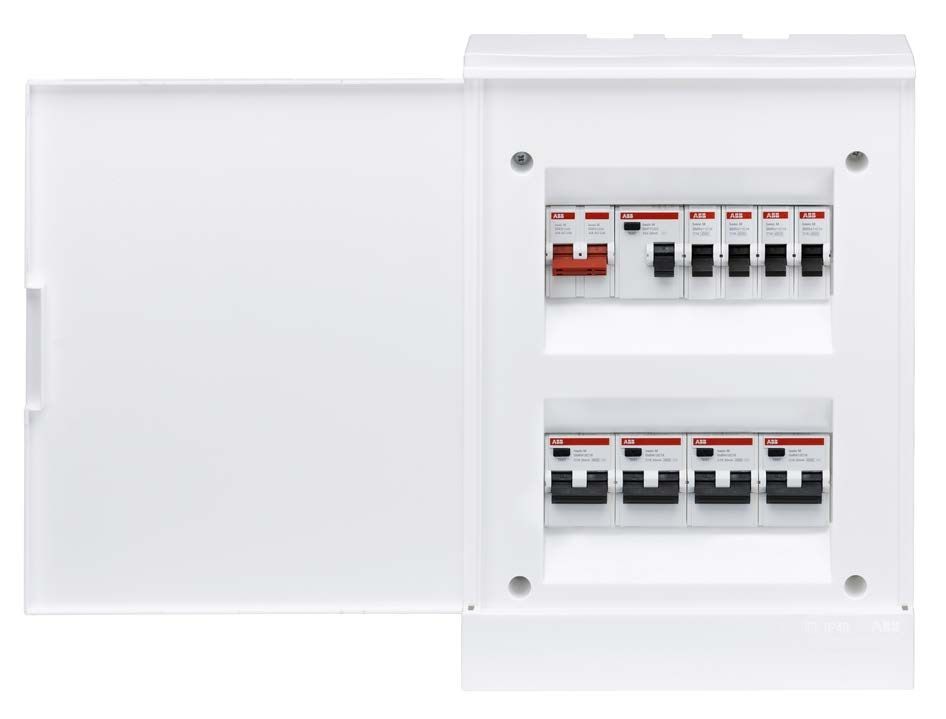

Щит квартирный (ЩК)

Как правило, располагается на вводе в квартиру в районе прихожей. Основное назначение ЩК – это учет электроэнергии, распределение групповых линий питания в квартире, модульная автоматика защищает электрическую цепь от перегрузок и коротких замыканий.

ЩК бывают накладной и внутренней установки, металлического и пластикового исполнения.

Щит квартирный подразделяется:

  • ЩКУ – щит квартирный учетный.
  • ЩКР – щит квартирный распределительный.
Щит квартирный (ЩК)

Щит освещения (ОЩ)

ОЩ устанавливают в административных, торговых и офисных помещениях, для нечастых оперативных включений и выключений автоматики. ЩО защищает отходящие линии от перегрузок и коротких замыканий.

ОЩ подразделяется:

  • ОЩВ (осветительный щиток с выключателем).
  • УОЩВ (утапливаемый осветительный щиток с выключателем).
Щит освещения (ОЩ)

Щит управления (ЩУ)

ЩУ служит для управления автоматикой, которые отвечают за такие механизмы как: вентиляция, отопление, пожарная сигнализация и др. Регулировка параметров осуществляется вручную.

Щит управления (ЩУ)

Сборка щита учета. Видео-урок

Щит автоматики (ЩА)

ЩА отвечает за программные контроллеры, которые следят за рабоой вентиляции, отопления, пожарной сигнализации и др.

Щит автоматики (ЩА)

Щит бесперебойной подачи питания (ЩБП)

ЩБП служит для обеспечения устройств и приборов вычислительной техники, систем управления и контроль медицинского оборудования, сигнализации и прочие системы, которые относятся к 1 категории групп электроснабжения.

Щит бесперебойной подачи питания (ЩБП)

Это не все щитовые которые используются в электрических сетях, существует еще большое множество разновидностей. Вопрос к читателям — какие виды электрощитов вы знаете? Поделитесь пожалуйста в комментариях ниже.

Обязательно прочитайте статью про монтаж щита: Монтаж и ремонт электрических щитов своими руками»

Создание электрощитовой от Алекса Жука

Оцените качество статьи:

Электрощиты


Электрические распределительные щиты представляют собой устройства различной конфигурации, которые используются для передачи поступающего электрического тока в несколько меньших цепей и обеспечивают внутренним соединениям различную защиту: например, защиту от сверхтоков и перегрузки в виде предохранителей или автоматических выключателей, от воздействий окружающей среды — снега, дождя, пыли и т. д., а также оберегают пользователей от смерти и травм, связанных с поражением электротоком. Это может быть большая единая панель или сборка с кабельными соединениями, переключателями для перенаправления энергии, трансформаторами, контакторами, реле, изоляторами, предохранителями и другими устройствами для защиты и контроля.

Электрощиты известны под разными названиями, такими как распределительный щит, шкаф или бокс, электрическая или щитовая панель и т.д., и используют разную аббревиатуру для обозначения своего предназначения — ЩО, ЩК, ГРЩ, ЩЭ и другую. Это своего рода центры, принимающие большой входящий ток материнской электросети, например, от электростанции или генератора, и разгоняющие его по меньшим потребителям — подстанциям, цехам, домам, квартирам.


Как правило, они монтируются на стене внутри или снаружи зданий или в отдельно стоящих коробах и защищены прочными корпусами с закрывающимися дверцами с нанесённой аббревиатурой — названием щита, определяющим его назначение, и предостерегающими знаками. Некоторые щиты предназначены для одной семьи или многоквартирного дома, тогда как другие — для коммерческих зданий и промышленных объектов. Иерархия распределительных щитов начинается с их «босса» под названием ГРЩ — главного распределительного щита.

Главный распределительный щит

Вы вряд ли сможете встретить его в жилом секторе, если только это не автономный дом, питающийся от мощного генератора. Его обычные «места обитания» — трансформаторные подстанции, котельные. Этот щит — самый мощный на каком-либо объекте — может принимать в себя ток в несколько тысяч ампер, преобразуя его и подавая в нужном количестве в несколько линий, расходящихся по цехам или домам. Между «боссом» ГРЩ и конечными потребителями располагаются ВРУ — вводное распределительное устройство — и различные мелкие щитки — ЩА/ЩУ/ЩЭ/ЩК/ЩО и прочие.


Вводное распределительное устройство

В нём находятся многочисленные кабели с целым арсеналом измерителей, функциональных плат, защитных механизмов, спасающих сети от излишних нагрузок, выравнивающих напряжение, стабилизирующих подачу тока, измеряющих параметры электроэнергии и т.

д. ВРУ по-своему обрабатывает входящую с ГРЩ электроэнергию и направляет её далее по маленьким щитам для распределения по этажам, квартирам, системам автоматизации, сигнализации, контроля, управления и т.д.

Этажный щит


Этот закрытый шкафчик часто выполняется с прозрачным окошком и располагается, как следует из названия, на этажах многоквартирных зданий, принимая ток с ВРУ и отправляя его по квартирам. В боксе, как правило, находятся кабели, устройства для учёта электроэнергии, автоматические выключатели и разные приборы для защиты от скачков напряжения, а иногда и какие-либо устройства для обслуживания интернет-сетей, кабельного телевидения и т.д. Во многих жилых домах ЩЭ отсутствует, а обязанности по приёму и распределению энергии исполняет его квартирный коллега — ЩК.

Квартирный щит

Современные строительные и электротехнические стандарты допускают разнообразные варианты ЩК, использующих сочетания разных схем для нескольких пользовательских задач, например, учёта потребляемого электричества и его распределения отдельно в линии с силовыми розетками и освещением, пожарной сигнализацией и охранными системами.



Щиты освещения


ЩО могут включать в себя обычные автоматы или (в редких случаях) выключатели дифференциального тока, реле, датчики, предохранители, счетчики питания и УЗО. Они устанавливаются в основном там, где возникает необходимость из одного места управлять большими группами осветительных приборов, например, отключая всё освещение гипермаркетов, офисных помещений, цехов или этажей. Наиболее популярный УОЩВ — утопленный осветительный щит с выключателями — представляет собой аккуратно выглядящую, встроенную в стену панель с дверцей и рядом автоматических выключателей под ней.


Щиты аварийного переключения

Такие устройства, как ЩАП и АВР (автоматический ввод резервного питания), выполняют аналогичные функции — автоматическое переключение на резервный источник энергии, например, на другую линию или генератор в случае аварийного отключения электроэнергии или резкого падения напряжения в сети, поддерживая необходимые параметры энергоснабжения до устранения неполадок. Обычно их устанавливают там, где жизненно важно бесперебойное электропитание.

Щиты управления и автоматики


ЩУ и ЩА обеспечивают контролируемую подачу питания на линии освещения, вентиляции/отопления, охранной и пожарной сигнализации или используется, например, для дистанционного управления электродвигателями. Здесь можно найти различные переключатели, кнопки и светосигнализаторы в виде индикаторов, позволяющих отслеживать работу систем и отдельных приборов. В первом варианте управление производится в основном вручную, тогда как второй делает всё автоматически на основании данных различных датчиков и контроллеров или работая по заданной программе.

Мы рассказали только о самых распространённых типах электрощитов, в то время как на самом деле их существует гораздо больше, предназначаясь для решения каких-то конкретных задач. Из соображений эстетики и безопасности электрические панели и щиты внутри жилых зданий, как правило, располагаются в удалённых местах — на чердаках, в гаражах или подвалах, но иногда могут быть и архитектурной частью строения. Все щиты для безопасности имеют закрытую лицевую часть и устанавливаются так, чтобы быть легко доступными для контроля и обслуживания. Строительные нормы и правила запрещают установку щитов в ванной комнате, в платяных шкафах или там, где недостаточно места для электрика, стремящегося получить доступ к панели. Конкретные ситуации, например, установка на открытом воздухе, в пожаро- и взрывоопасной среде или в каких угодно неординарных местах, могут потребовать специального оборудования, предназначенного для работы в сложных условиях, и более строгих правил установки.

Торговая сеть «Планета Электрика» обладает широким ассортиментом низковольтного оборудования от НЭМЗ, в который входят различные модели электрических щитов. К ним относятся:

Электрические щиты: ЩУ, ЩА, ЩЭ, ГРЩ

Электрические щиты часто называют боксами, шкафами, щитовыми панелями или аббревиатурами ЩУ, ЩА, ЩЭ, ЩК, ГРЩ. Электрики, обслуживающие щитовые, произносят сокращенные названия по привычке, а потребители не понимают, о чем идет речь. Есть повод восполнить данный пробел в знаниях.

Электрический щит — это…


Электрические щиты — устройства, распределяющие ток по нескольким небольшим цепям (подъездным, квартирным) и защищающие их от пиковых нагрузок, влаги, атмосферных осадков.
Щиты ограничивают доступ пользователям к потенциально опасным элементам и снижают риск несчастных случаев, в том числе с летальным исходом. Какие же бывают их виды?

ГРЩ

Главный распределительный щит устанавливается в котельных, на подстанциях. Он отвечает за ввод электролиний на объекты, учет и дальнейшее распределение энергии между ними. ГРЩ защищает сети от коротких замыканий, пиковых токов и их последствий.

ВРУ

Вводно-распределительное устройство устанавливаются с той же целью, что ГРЩ. Разница между ними в том, что ВРУ монтируется на вводах в объекты, а не подстанции.

АВР

Аварийный ввод резерва предназначен для оперативного реагирования в случае обесточивания основной линии электропередач. Этот щит может автоматически переключаться на резервный ввод. А как только нештатная ситуация будет устранена, современная автоматика переключится на основную линию энергоснабжения.

ЩЭ

Этажные щиты ежедневно видит каждый житель многоквартирных домов и сотрудник офисных центров. Они устанавливаются на этажах для распределения энергии между квартирами. Один такой щит обслуживает половину или все квартиры на лестничной площадке.

В этажных щитках могут быть отсеки для распределения энергии, электросчетчиков, домофона. Конструкция их зависит от потребностей конкретного заказчика. На нашем заводе вы всегда можете заказать электрические щиты любой конфигурации и типа.

ЩК

Квартирные щиты устанавливаются на вводе электроэнергии в квартиру. Обычно это коридор, холл, прихожая. Щиты комплектуются металлическим или пластиковым корпусом и в зависимости от назначения классифицируется как учетные и распределительные виды.

ОЩ

Осветительный щит обслуживает офисные здания, торговые и развлекательные центры. Он комплектуется выключателем и предназначен для оперативного отключения и последующего включения автоматики. Такая потребность возникает редко, как правило, при перегрузках сетей или коротких замыканиях, однако учитывать ее вероятность крайне важно.

ЩУ

Щит управления предназначен для управления автоматикой в вентиляционных системах и системах пожарной сигнализации.

ЩА

Щиты автоматики также используются в вентиляционных, отопительных и противопожарных системах. Они обеспечивают работу программных контроллеров.

Это наиболее распространенные, но далеко не все типы электрических щитов. Подробнее с их модификациями, типоразмерами и комплектацией вы можете ознакомиться в каталоге продукции на нашем сайте.

Щр щит распределительный. Электрические щиты. Виды и назначение. Монтаж и особенности. Классификация электрических щитов по назначению

Невозможно представить работу оборудования дома без электричества. Основная составляющая любой энергосети дома – это распределительный щит своими руками, например, созданный или же приобретенный в любом строительном магазине. Он необходим для компоновки всех защитных приборов, а также прибора учета.

На сегодняшний день есть множество разнообразных типов щитов, применение которых характерно для предприятий и частных домов.

Для чего устанавливаются щитки?

Ни в одной квартире или самом простом офисе никакие работы электромонтажного характера не осуществляются без обязательной установки какого-либо распределительного щита. Еще некоторое время назад у всех были исключительно распределительные коробки, однако сейчас их уже недостаточно. Причина кроется в безопасности и комфорте.

Если дома будет, как и ранее, только распределительная коробка, то во время замены розеток без обесточивания всей квартиры ничего сделать не получится. Например, для подключения электроприборов с большой мощностью необходимо будет обязательно дополнительно оснастить их специальными устройствами защитного типа, что явно отразится на свободном пространстве в комнате – оно уменьшится.

После установки пластикового распределительного щита или из выполненного любого другого материала вы самостоятельно снижаете риск сгорания какого-либо из электрических приборов.

Именно благодаря работе щита электрическая энергия может распределяться действительно равномерно по каждому из каналов, и можно избежать избыточного поступления тока по какому-либо одному каналу из них.

Особенно важно сегодня использовать такие незаменимые устройства для различных помещений с большой площадью, для которых характерны огромные нагрузки.

Такая ситуация сегодня привычна даже для некоторых жилых домов с учетом того факта, какое количество электрических приборов используется людьми в каждой квартире.

Какой щиток выбрать?

Главный распределительный щит, который можно купить в магазине, представляет собой качественную силовую установку, отличающуюся высоковольтностью. По сути это простая механическая/электронная система, используемая в первую очередь для того, чтобы обеспечить все свободное пространство электроэнергией.

Устройство вводно-распределительного типа – целый комплекс множества различных составляющих, используемых для учета, а также быстрого приема электроэнергии. Почти всегда он выполняется в корпусе из металла, а его панели легко могут сменять друг друга.

Модели металлических щитов распределительных – это устройства, которые также используются на производствах и в домах для верного распределения электроэнергии. Благодаря их работе можно защитить себя не только от сверхтоков, но также и от опасного для жизни и здоровья короткого замыкания.

Автоматический ввод резерва – все устройства такого типа безупречно работают при необходимости передачи на определенный дополнительный источник питания с главного в случаях, когда падает напряжение в доме или возникает любая ситуация чрезвычайного характера. Также помещение находится всегда в безопасности от возможных перегрузок.


Классификация

Посмотрев несколько фото распределительного щита легко понять, что это не высокотехнологичный прибор и должен использоваться он для максимально удобного процесса установки, а также последующего применения оборудования. Никаких особенных требований относительно характеристик нет, и все что необходимо – это, чтобы в нем было необходимое число приборов и, чтобы он сам был подходящего размера.

При выборе размера стоит отталкиваться исключительно от количества автоматов/выключателей, а не делать покупку по принципу, что чем больше будет щит, тем лучше.

Навесной или встроенный щит?

Если вас интересует инструкция для сборки распределительного щита, то стоит лучше всего в первую очередь выбрать щит встроенного типа, поскольку во время ремонта навесной щит очень легко можно зацепить.

Такого недостатка встроенные щитки просто лишены, а вот процесс их сборки гораздо легче. Именно по этой причине, когда есть возможность желательно выбрать размещение щитка в какой-либо нише.

Выбираем материал: пластик, металл

Невозможно ответь однозначно на вопрос о том, какой материал лучше всего выбрать, поскольку во время использования металлические щиты распределительные служат по времени столько же, сколько и менее дешевые пластиковые.

Однако стоит отметить, что в том случае, если вы остановите свой выбор на металле, то без проблем сможете в будущем в случае необходимости отремонтировать корпус или прикрепить для удобства прямо на нем небольшой фонарь.

Внутренний или уличный щит?

Очень часто сегодня установка щита осуществляется именно на улице и выбирается по этой причине соответствующий щит, поскольку в противном случае не удастся элементарно выполнять в будущем поставку электричества.

Как правило, устройство щитка данного типа предполагает обязательное наличие не только хорошего счетчика, но и вводного автомата. Лучше всего выбирать уличные щитки для дома только из металла и обязательно с нижним вводом кабеля. Это позволит минимизировать риск попадания внутрь системы при чрезвычайной ситуации воды.


Кроме прочего, очень важно позаботиться о том, чтобы к показаниям счетчика всегда был свободный доступ без необходимости открытия крышки. Таким образом удастся заметно увеличить срок эксплуатации любого щитка.

Производители распределительных щитов

Говоря про размеры распределительных щитов стоит отметить в первую очередь тот факт, что если приобрести щиток с браком, то он однозначно не сможет выполнять на полную мощность свои функции. Именно по этой причине стоит обратить внимание в магазине на проверенных производителей, вроде Makel или EIK. Это представители сегмента средней ценовой категории, но тем не менее зарекомендовали они себя более, чем просто успешно.

Если вы хотите, чтобы щиток не только выполнял множество функций, но ко всему прочему еще и отличался интересным внешним видом – стоит обратить внимание на бренд FOTKA. А вот изделия неизвестных турецких, китайских производителей лучше не покупать, поскольку решив сэкономить скорее всего в итоге вам придется просто дважды заплатить.

Фото распределительных щитов

Под понятием щитом ЩР мы подразумеваем распределительное устройство служащее для приема и передачи электрической энергии, которые так же выполняет функции защиты от короткого замыкания и токов утечки. В основном щиты распределительные типа ЩР имеют не большой габарит и выполняют функцию распределительного щита отвечающего за какой то сектор жилого или торгового помещения.
Данные щиты могут так же по другому называться:

  1. ЩР -щиты распределительные
  2. ШР -шкафы распределительные
  3. ЩРС- щиты распределительные силовые
  4. ЩС – щиты силовые
  5. ШРС – шкафы распределительные силовые

Из чего состоят щиты распределительные типа ЩР, ШР, ЩРС, ЩC?

Данные изделия разделяются на два типа по способу установки: навесные и внутренние (для установки в стену). Вы так же можете выбрать материал оболочки шкафа: пластик или металл. Пластик выглядит более эстетично и подойдет для каких то торговых или жилых помещений, металл чаще берут для складских зон или промпредприятий. Внутри щит может комплектоваться различными рубильниками, выключателями нагрузки, счетчиками, автоматическими выключателями, устройствами защиты от токов утечки, контакторами и т. д. Все щиты мы собираем под заказ, поэтому его модификация всегда обсуждается с клиентом.

По каким параметрам выбрать щит распределительный?

Существует несколько основных параметров для данных щитов:

  1. Габарит щита должен удовлетворять посадочным размерам (размеру помещения)
  2. Способ установки: встроенный в стену или навесной
  3. Материал корпуса: металл или пластик
  4. Степень зашиты корпуса: ip21, ip54, ip65, ip66.
  5. Распределительная аппаратура внутри щита (как по проекту или подбираем для вас отталкиваясь от ваших задач и пожеланий).

Цена щита ЩР и срок сборки.

Цена данного изделия зависит от многих факторов. Основными факторами являются: количество распределительной аппаратуры внутри шкафа и ее ценовой сегмент. Надо понимать что шкаф собранный на комплектующих АВВ будет в разы дороже щита ИЭК. Но щит АВВ будет просто безупречного качества, а ИЭК будет бюджетным щитом, выполняющим свои функции.

Пример цены щита ЩР на аппаратах АВВ:

Щит ЩР1 шт. 1 7 258,69
шт. 1
Рубильник OT40M3 3п модульный (2497R0490) шт. 1
шт. 14
Комплект монтажных частей шт. 1
Щит ЩР2 шт. 1 6 956,33
Щит распределительный навесной ЩРн-П-24 IP41 пластиковый белый прозрачная дверь (MKP12-N-24-40-10)) шт. 1
шт. 1
Выключатель автоматический однополюсный 10А С S201 6кА (S201 C10) шт. 14
Комплект монтажных частей шт. 1
Щит ЩР3 шт. 1 10 258,00
Щит распределительный навесной ЩРн-П-36 IP41 пластиковый белый прозрачная дверь (MKP12-N-36-40-05) шт. 1
Рубильник OT63F3 3п с рукояткой DIN/винт (1SCA105332R1001) шт. 1
Выключатель автоматический однополюсный 10А С S201 6кА (S201 C10) шт. 19
Комплект монтажных частей шт. 1

Заказать распределительные щиты ЩР, ШР, ЩРС, ЩС?

Дойдя до потребителя, проходит многие этапы. Среди них такие этапы, как генерирование и транспортировка линиями электрических сетей. Перед тем, как попасть к потребителю, электроэнергия приходит в электрические щиты, в которых происходит распределение электричества, устанавливается система защиты при аварийных ситуациях, связанных с перегрузками и короткими замыканиями.

Такие щиты используются для организации инфраструктуры зданий промышленного производства, жилых домов, общественных помещений. Монтируется электрический щит определенного типа в зависимости от назначения. В продаже имеется широкий выбор вариантов и моделей таких устройств, которые имеют свои различия по содержанию и форме.

Назначение

В простом исполнении электрические щиты служат для создания сети, питающей приборы освещения, бытовые устройства, розетки и т. д. Спектр потребителей электроэнергии постоянно расширяется, поэтому может понадобиться модель сложнее, позволяющая создать разделение энергии на группы. Это уже устройства с большими возможностями переключения энергии. Они работают с разными категориями стационарных электроприборов.

Для определения задач, которые выполняют электрические щиты, необходимо рассмотреть подробнее организацию энергоснабжения. Один щит может подавать электричество, как в отдельную квартиру, так и на здание в целом. В этом случае щит управляет электроэнергией, которая поступает на разные распределительные устройства, охватывающие другие локальные зоны обслуживания.

Виды электрических щитов

Существуют различные классы электрощитов. Они разделяют их конструкции, прежде всего, по целевому назначению. Такой вид оборудования, как электрощиты, может обеспечивать электричеством одну квартиру, либо несколько разных потребителей энергии.

Также щиты делятся по методу монтажа и материалу конструкции. По первому фактору наиболее популярны обычные подвесные и настенные конструкции. В эксплуатации очень удобны электрощиты, которые встраиваются в нишу стены. Но установка такого щита не всегда подходит по условиям расположения.

Если рассматривать материалы, из которых изготавливают электрощиты, то чаще всего изготовители комбинируют несколько материалов, например, металл с пластиком. Металлические щиты зарекомендовали себя надежными конструкциями, проверенными временем. Однако, новые материалы и композиты, появившиеся в последнее время, не хуже металла по долговечности и прочности, а в чем-то даже превосходят его. Существенной разницы между электрощитами из разных материалов не имеется.

Чтобы лучше понять назначение электрощитов в сети, рассмотрим их иерархию по типам, видам и подвидам.

Главный распределительный щит

Этот щит (ГРЩ) служит для ввода линий силового питания, распределения электричества по различным объектам, а также учета электроэнергии. В аварийных случаях он защищает от перегрузок, коротких замыканий в электрических сетях. В дереве иерархии ГРЩ расположен на самом верху. Главный щит обычно находится на участке трансформаторной подстанции, либо на производстве или в котельной.

Вводное распредустройство

Это устройство (ВРУ) служит для приема питания сети от силового кабеля, и дальнейшего распределения электроэнергии по линиям питания электрощитов низшего уровня, а также для учета расхода энергии, защиты от замыканий, перегрузок при авариях. В него входит система конструкций и электротехнической автоматики. Вводный электрощит располагают обычно в цехах производства, на вводе зданий общественных организаций, жилых домов.

Аварийный ввод резерва

Щит резервного ввода (АВР) укомплектован специальными автоматическими устройствами, которые переключают питание в случае аварии с главного источника на резервный источник электричества. После устранения причин аварийного режима АВР снова подключает основной источник питания на линию. Он применяется во многих местах: коммунальных зданиях, коттеджах, на производстве.

Этажный электрощит

Электрические щиты на этажах зданий (ЩЭ) служат для распределения подачи электричества по квартирам на одном этаже.

ЩЭ обычно разделен на 3 отсека:
  • Отсек распределения ( для групп потребителей).
  • Учетный отсек ().
  • Отсек абонента ( , радио, телевидение, телефон).

Квартирный щит

Чаще всего такой квартирный щит (ЩК) находится в квартире возле входа, обычно в прихожей. Главным его назначением является учет энергии электрического тока, распределение электричества по линиям квартиры для питания в разных комнатах и для разных бытовых устройств. Модули автоматических устройств, расположенные в квартирном щитке, защищают сеть от коротких замыканий и перегрузок.

Квартирные распредщиты делятся по типу установки:
  • Внутренние.
  • Накладные.
По материалу изготовления:
  • Пластиковые.
  • Металлические.
Виды квартирных электрощитов по назначению:
  • Учетный (ЩКУ).
  • Распределительный (ЩКР).

Щит освещения

Осветительный щит располагают практически во всех существующих зданиях, оснащенных приборами освещения, для редких переключений осветительного оборудования с помощью автоматики щита. Щит освещения осуществляет защиту выходящих линий от замыканий и токовых перегрузок.

Электрические щиты освещения делятся:
  • Щиток освещения с выключателем (ОЩВ).
  • Щит освещения встраиваемый (утапливаемый) с выключателем (УОЩВ).

Щит управления

Этот вид щита (ЩУ) предназначен для осуществления управления автоматическими устройствами, отвечающими за приводы механизмов: отопления, сигнализации, вентиляции и т.д. Регулировка значений свойств производится вручную.

Щит автоматики

Этот вид щитка вмещает в себя программные контроллеры, следящие за функционированием приводов различных механизмов и систем.

Щит бесперебойной подачи

Этот щит (ЩБП) обеспечивает питание электричеством приборов и устройств систем управления, вычислительной техники, медицинского оборудования, и других систем, которые должны быть обеспечены постоянным питанием электроэнергией, и относящиеся к 1 категории электроснабжения.

Мы рассмотрели только некоторые электрические щиты, применяющиеся в электросетях, но их бывает еще много видов.

Сборка щита

Установочные работы по монтажу электрических щитов обычно начинаются со сборочной операции основной конструкции. Существуют щитовые устройства в виде собранных корпусов с монтажными панелями в комплекте. Однако чаще применяются укомплектованные панели, а для них уже разрабатывается проект и схема сборки.

Сначала готовят к сборке корпус, затем удаляют заглушки стен корпуса. Электрические щиты имеют разное число участков линий кабелей в зависимости от их конструкции. Поэтому нужно заранее рассчитать расположение и число отверстий для кабелей и проводов, с учетом возможности выполнения дополнительных отверстий.

Далее монтируются установочные рейки, шины заземления, монтажные кронштейны. Составляющие части щитка могут быть разными. Это зависит от вида распределительного щита. Но главное в сборке – это подготовка для окончательной установки.

Монтаж

От типа конструкции щита зависит и способ установки. Основную трудность вызывает конструкция встраиваемого электрического щита, так как для него нужно в стене выдалбливать пространство, необходимое для его установки.

После выдалбливания ниши в стене, щит устанавливают на место и закрепляют специальными кронштейнами. Заранее, перед выбором расположения щита рассчитывают возможность доступа к электропроводке. После окончательной установки осуществляют подключение к питанию и потребляющей нагрузке.

Внутрь щита заводится входной кабель с дополнительными проводами. Провода выравнивают в один слой, при этом учитывают размещение автоматических выключателей, их конфигурацию. Когда электропроводка соединена со всеми устройствами щитка, после этого производят подключение нагрузки потребителей и электроустановок. Далее, по очереди включаются все линии, для проверки работоспособности сети.

Ограничение доступа

При эксплуатации электрических щитов необходимо соблюдать правила электробезопасности. Их нужно выполнять и при установке щита. При монтаже в общественном помещении предусматривают ограждения и изоляцию токоведущих частей. Доступ к элементам распределительного щита защищается ограждениями, закрытыми на замок.

Распределение электрической энергии во все времена было одной из ответственных операций. От нее зависит эффективность расхода энергии, стабильность снабжения питанием потребителей. Поэтому производители заинтересованы в выпуске надежных и функциональных устройств, таких как электрические щиты.

Ассортимент бытовых устройств постоянно растет, поэтому распределительные щиты также должны модернизироваться, и расширять функциональные задачи. Увеличивается популярность моделей, которые рассчитаны на компоновку устройств внутри щита для индивидуального применения.

Так, применяя соединения резьбой, установочную панель щита можно оснастить практически любыми устройствами и модулями.

Оборудование дома нельзя представить без электричества. Главной составляющей энергосети в домашних условиях считается щиток, предназначенный для компоновки приборов защиты и непосредственно прибора учета. Существуют определенные виды распределительных щитов. Их использование характерно в доме и квартире.

В нашей сегодняшней статье мы рассмотрим различные варианты, которые приобретают для установки в бытовых условиях. Рассмотрим подробности и предназначение каждого из типов электрических щитков.

Важно! Все щиты подразделяются на встраиваемые и навесные. Использовать их необходимо опираясь на тип энергосистемы в помещении.


Важно! Необходимо учитывать количество модулей при выборе электрического щитка.

Выбираем щиток для жилищных условий

В доме при выборе электрощитка должны соблюдаться не только требования безопасности, но еще и эстетичности:


Внимание! Любой из приспособлений для комплексной защиты энергосистемы дома, можно установить самостоятельно. Смотрите инструкцию здесь.

Обобщающие технические характеристики

По техническим характеристикам, каждый из видов электрощитов должен соответствовать определенным общим параметрам.


Во-первых, конструкция должна отвечать всем правилам электробезопасности . То есть, иметь дополнительную изоляцию выдерживать высокие токи в течение определенного времени, а также не поддаваться горению и расплавке. Во-вторых, все щитовые панели имеют конкретный вес для каждых условий.

Размер распределительного щита зависит строго от того на сколько групп разделена ваша сеть, и сколько будет монтироваться автоматических выключателей и других защитных устройств. Обязательно наличие во всех щитках планок для крепления устройств, нельзя исключать наличие заземляющей рейки.

Электрические распределительные щиты: виды и особенности сборки

Строительство любого современного объекта обязательно включает в себя подведение электроэнергии и установку оборудования, которое обеспечивает надежную и бесперебойную подачу тока в сеть, а также безопасность для людей в процессе пользования электричеством. Таким требованиям соответствует щит силовой распределительный в сборе.

В составе этого устройства может быть одна или несколько секций (шкафов) с полным комплектом электрооборудования. В набор обязательно входят счетчики, автоматические выключатели, устройства защитного отключения, реле. Щит распределительный ЩРВ традиционно имеет металлический корпус с необходимой степенью защиты (в зависимости от среды установки и условий эксплуатации), хотя популярными становятся и варианты из несгораемого пластика.

Разновидности электрических распределительных щитов

Силовая нагрузка на электрическую сеть объекта и возлагаемые функции на изделие диктуют выбор распределительного щита. Устройства бывают следующие:

  • Для приема, распределения и учета электроэнергии 380/220 трехфазного переменного тока, для защиты линий от замыкания и перегруза, для оперативных включений – главный распределительный щит ГРЩ, вводно-распределительное устройство ВРУ, щит магистральный распределительный ЩМР, пункты распределительные ПР, щитки силовые ЩС.
  • Для переключения на резервный источник питания цепей освещения и силового оборудования при исчезновении нормального напряжения – устройство автоматического ввода резерва АВР.
  • Для питания устройств и систем с непрерывными процессами – щит бесперебойного питания ЩБП.
  • Для питания объектов энергетики переменным током 380/220 – щит собственных нужд ЩСН.
  • Для управления энергетическим оборудованием крупных жилых и промышленных объектов – шкаф управления ШУ.

Преимущества индивидуальной сборки щитов электрических

Щиты распределительные с выключателями продаются уже готовые к установке или собираются в заводских условиях по проекту заказчика. Первый вариант подходит для типовых построек с классической схемой подключения электрооборудования. Индивидуальная сборка щитов электрических – рациональное решение для объектов с особенностями подключения потребителей.

Главными достоинствами индивидуальной сборки щитов управления автоматики, вводных распред устройств и других изделий является возможность:

  • группировать электроприборы в зависимости от потребляемой мощности, чтобы защитить их от утечек тока и возможного короткого замыкания;
  • выделить специальные линии электроснабжения для приоритетных объектов, обособленных функциональных зон;
  • создать распределительное устройство в точном соответствии с проектом;
  • оснастить индивидуальный щит теми комплектующими, производителям которых вы доверяете.

В компании «Электро Трейд Комплект» в Хабаровске вы можете выгодно и с гарантией приобрести щит управления, купить шкаф АВР и разнообразные распределительные устройства. Мы выполним сборку оборудования, установку и пусконаладку в кратчайшие сроки.

Компания «Электро Трейд Комплект» (ЭТК) — поставщик решений и оборудования в области обеспечения объектов системами бесперебойного и гарантированного электроснабжения

Мы предлагаем оптом и в розницу широкий ассортимент электротоваров. Оптовикам всегда предлагаются специальные предложения. Мы заинтересованы всегда долгосрочному сотрудничеству со строительными организациями. Наши услуги и качество продукции наивысшего уровня

Сборка электрических щитов

Сборка производится на оборудовании ABB, Legrand, Schneider Electric, DEKraft, TDM

Купить / Заказать онлайн

Пункты распределительные

ПР предназначены для приёма, распределения электроэнергии, для нечастых оперативных коммутаций электрических цепей и прямых пусков двигателей.

Купить / Заказать онлайн

Вводно-распределительные устройства

ВРУ применяются на различных объектах для приема и дальнейшего распределения электроэнергии по локальным потребителям.

Купить / Заказать онлайн

Кабельная продукция

Многообразие кабелей различного назначения в ассортименте оптом и в розницу. Низкие цены, гарантия от производителя.

Купить / Заказать онлайн

Главный распределительный щит (ГРЩ) — это… (определение, назначение)

Главный распределительный щит (ГРЩ) — это низковольтное распределительное устройство, обеспечивающее распределение электрической энергии во всей электроустановке здания или в ее обособленной части, а также управление и защиту подключенных к нему распределительных и конечных электрических цепей [1].

Аббревиатуру «ГРЩ» применяют в национальной нормативной и правовой документации для краткого обозначения главного распределительного щита.

Обратимся к книге [1] автора Харечко Ю.В., который максимально точно, на мой взгляд, описал назначение и некоторые особенности ГРЩ:

« Главный распределительный щит представляет собой низковольтное распределительное устройство, которое устанавливают в здании или его обособленной части. С помощью ГРЩ выполняют распределение электрической энергии между подключенными к нему распределительными и конечными электрическими цепями во всей электроустановке здания или в какой-то ее части. Посредством установленной в ГРЩ коммутационной и защитной аппаратуры и аппаратуры управления осуществляют защиту и управление подключенных к нему электрических цепей. Главный распределительный щит подключают к вводному устройству (ВУ) или вводно-распределительному устройству (ВРУ) и обычно устанавливают в больших зданиях, имеющих сложные электроустановки. »

[1]

На рисунке 1 показан пример ГРЩ жилого комплекса.

Рис. 1. ГРЩ жилого комплекса

Чем отличается ВРУ от ГРЩ?

  • Согласно пункта 7.1.4 ПУЭ-7 роль ГРЩ может выполнять ВРУ или щит низкого напряжения подстанции.
  • Согласно таблицы 2 ГОСТ 32396-2013 для ВРУ есть ограничения по току. Так, номинальный ток вводной коммутационной аппаратуры не должен превышать 630A, а номинальные токи защитной и коммутационной аппаратуры распределительных электрических цепей, не более 250 А.
  • ГРЩ находится выше в иерархической цепи системы электроснабжения и может контролировать работу другого электрооборудования. Допустим, установленные в ГРЩ модули могут следить за правильностью функционирования ВРУ, входящих в цепь.
  • Если привести пример со сложной электроустановкой здания (например, многоэтажный торговый центр), то ГРЩ устанавливают на ввод в электроустановку после источника питания, а ВРУ подключают к ГРЩ и устанавливают, например, на различных этажах. Другими словами, ГРЩ распределяет электроэнергию на всю электроустановку здания, а ВРУ на конкретных потребителей.

Список использованной литературы

  1. Харечко Ю.В. Краткий терминологический словарь по низковольтным электроустановкам. Часть 2// Приложение к журналу «Библиотека инженера по охране труда». – 2012. – № 4. – 160 c.;

Какие бывают виды распределительных щитов?

Оборудование дома нельзя представить без электричества. Главной составляющей энергосети в домашних условиях считается щиток, предназначенный для компоновки приборов защиты и непосредственно прибора учета. Существуют определенные виды распределительных щитов. Их использование характерно в доме и квартире.

В нашей сегодняшней статье мы рассмотрим различные варианты, которые приобретают для установки в бытовых условиях. Рассмотрим подробности и предназначение каждого из типов электрических щитков.

Важно! Все щиты подразделяются на встраиваемые и навесные. Использовать их необходимо опираясь на тип энергосистемы в помещении.

Распределительный щит закрытого типа

Разновидности распределительных щитов

  1. ГРЩ (главный распределительный щиток) — это силовая высоковольтная установка. Представляет собой высокотехнологичную электронную или механическую систему, предназначенную для снабжения здания электроэнергией.
  2. ВРУ (вводно-распределительное устройство) — представляет собой комплекс компонентов. Применяется для приема и учета электроэнергии. Выполнен в металлическом корпусе со сменяемыми панелями.
  3. ЩР (щиты распределительные) — это устройство предназначено для распределения электроэнергии. Также защищают потребителей от короткого замыкания и сверхтоков. Принято устанавливать, как в домашних условиях, так и в общественно-административных местах.
  4. АВР (автоматический ввод резерва) — подобные устройства отлично справляются с передачей питания с основного на дополнительный источник, если возникает аварийная ситуация или падает напряжение. Также защищает помещение от перегрузок.

    Распределительный щиток в квартире

  5. ЩУ и ЩА (щиты управления и щиты автоматики) — нужно для автоматизированных систем. Зачастую устанавливаются для системы освещения, вентиляции и работы пожарной системы.
  6. ЩУ (щиты учета) — применяется в промышленных условиях, специализируется на учете электроэнергии в сетях с тремя фазами. Реже устанавливается в офисных помещениях ли для жилищных условий. Для такого комплекса устройств практикуется пломбировка.
  7. ЩО (щиты осветительные) — такой щиток считается отличной идеей для контроля за освещением. Приборы безопасно коммутируют системы освещения. Специализируется на предотвращении коротких замыканий и перенапряжений.

    Вводно-распределительный щиток

Важно! Необходимо учитывать количество модулей при выборе электрического щитка.

Выбираем щиток для жилищных условий

В доме при выборе электрощитка должны соблюдаться не только требования безопасности, но еще и эстетичности:

  • приобретайте конструкцию с запасом, возможно возникнет потребность несколько реконструировать свою электрическую сеть;
  • определитесь с типом щитков. Есть наружные, встраиваемые и прикладные. Здесь следует отталкиваться от типа электрофикации и окружающих условий. Если ваша проводка обустроена открытым образом, идеальным решением будет купить прикладной вариант, для скрытой электропроводки надежнее покупать встраиваемый тип. Если выполняется разводка проводкис улицы, целесообразно отдать предпочтение электрощитам наружной установки;
  • если в вашем щитке будет устанавливаться прибор учета, важно приобрести распределитель со специальным модулем;
  • следующий этап основан на выборе материала. Для дома лучше, если это будет пластик, так как такой материал обладает дополнительной изоляцией и не поддается коррозии, к тому же оформляется эстетично;
  • производитель также весьма важен. На сегодняшний день, наилучшими приспособлениями считаются те, которые произведены фирмами Белоруссии. В них соблюдены все условия, нормы, ПУЭ и ГОСТы.

    Производственный распределительный щит

Внимание! Любой из приспособлений для комплексной защиты энергосистемы дома, можно установить самостоятельно. Смотрите инструкцию здесь.

Обобщающие технические характеристики

По техническим характеристикам, каждый из видов электрощитов должен соответствовать определенным общим параметрам.


Во-первых, конструкция должна отвечать всем правилам электробезопасности. То есть, иметь дополнительную изоляцию выдерживать высокие токи в течение определенного времени, а также не поддаваться горению и расплавке. Во-вторых, все щитовые панели имеют конкретный вес для каждых условий.

Открытый распределительный щит

Размер распределительного щита зависит строго от того на сколько групп разделена ваша сеть, и сколько будет монтироваться автоматических выключателей и других защитных устройств. Обязательно наличие во всех щитках планок для крепления устройств, нельзя исключать наличие заземляющей рейки.

Вас могут заинтересовать:

Какие бывают типы электрических панелей? — Arc Angel Electric

Большинство жилых домов получают электроэнергию от местных коммунальных предприятий. Электроэнергия, поступающая от коммунальной компании, проходит через электрическую панель, которая действует как главный распределительный щит, распределяющий потребности в электроэнергии в каждом доме. Это может быть освещение, бытовая техника и другие устройства, используемые членами семьи.

Существует 4 различных типа электрических панелей — панель главного выключателя, коробки предохранителей, панели основных клемм и вспомогательные панели.Панель главного выключателя — это мать всех панелей в вашем доме. Он регулирует автоматические выключатели и потребление электроэнергии в доме. Коробки предохранителей состоят из небольших предохранителей, которые предназначены для предотвращения перегрузки в ваших цепях. Панели основных наконечников состоят из линейных проводов, которые входят в наконечники, что устраняет необходимость в главном выключателе. Субпанели — это электрические панели, которые получают энергию от главной панели по определенной цепи. Они позволяют контролировать потребление электроэнергии членами вашей семьи.

Можете ли вы определить, какие типы электрических панелей используются в вашем доме? Вы также задавались вопросом, когда следует заменить электрическую панель? В среднем электрические панели следует заменять каждые 20 лет. Старые электрические панели, такие как блок предохранителей, необходимо обновить, чтобы они могли справиться с вашим текущим потреблением электроэнергии. Однако, если вы чувствуете мерцающий свет, запах гари, исходящий от вашей электрической панели, частые срабатывания автоматического выключателя или если в ваши электрические приборы и устройства были внесены серьезные изменения, вам следует проверить электрическую панель и при необходимости заменить.

Как установить автомат выключателя на 200 ампер?

Если вам нужно установить автоматический выключатель на 200 ампер, вам необходимо получить разрешение на работу у местного строительного инспектора, связаться с вашим поставщиком коммунальных услуг и попросить их временно прекратить обслуживание в день установки, чтобы что вы можете продолжить установку. Это довольно сложная и опасная работа, поэтому мы настоятельно рекомендуем вам нанять профессионального электрика для ее выполнения. Мы здесь, в Arc Angel, можем установить ваш автоматический выключатель на 200 ампер, позаботиться обо всех разрешениях и провести необходимые проверки в целях безопасности.

Если вы устанавливаете 200-амперную панель выключателя Square D, она должна быть такой же, как и установка 200-амперной панели любой другой марки. Единственное отличие состоит в том, что кабели подключаются через заднюю часть панели из-за конструкции с обратной подачей. Опять же, мы рекомендуем оставить это профессионалам. Наши профессиональные электрики Arc Angel Electric могут помочь вам со всеми вашими электрическими проектами.

Сервис на 200 ампер даст вам гибкость в потреблении электроэнергии.Вы можете модернизировать свою 100-амперную панель до 200-амперной панели, чтобы соответствовать новым правилам и удовлетворить ваши растущие потребности в электроэнергии. Домовладельцы могут поменять свою электрическую панель, если они разбираются в электротехнике. Однако лучше всего доверить эту работу профессионалам-электрикам в Arc Angel Electric, чтобы обеспечить качество и безопасность работы.

Как вы можете отличить службу на 100 ампер от службы на 200 ампер?

Сеть на 100 ампер обычно хороша для небольшого дома без электрического отопления.200-амперный сервис — это текущий стандарт для недавно построенных домов, обеспечивающий все электрические потребности современного оборудования. Физически автоматический выключатель на 200 ампер больше, чем на 100 ампер, потому что он вмещает больше автоматических выключателей.

Как работает электрическая панель?

Электрощит получает электроэнергию от поставщика коммунальных услуг. Панель главного выключателя включает или выключает питание во всех ответвленных цепях в доме. Электрический ток проходит через горячие провода в автоматических выключателях для питания ваших электрических устройств.

Где мне разместить электрическую панель?

Согласно Национальному электротехническому кодексу, электрические панели следует размещать в просторном, хорошо освещенном и хорошо освещенном помещении с чистым рабочим пространством. Ваш главный выключатель должен быть размещен в месте, где люди в вашем доме обычно не остаются. Пожарная служба рекомендовала устанавливать домашние электрические панели вне дома, чтобы им было легче отключать электричество в случае есть огонь. Вторичные панели можно разместить в других комнатах, например, в спальне, если до них не может попасть вода.Поэтому не стоит ставить электрические панели в ванной или прачечной.

Чего нельзя трогать в коробке выключателя?

Всегда будьте осторожны при работе с любыми электрическими панелями. У него есть части, которые могут убить вас электрическим током и привести к летальному исходу. Не прикасайтесь к нулевой шине, нейтральному проводу, главному черному кабелю, сгоревшим или поврежденным частям и открытым металлическим частям. Помните, что прикасаться к выключателю безопасно только при отключенном питании.

Сколько стоит замена электрического щита?

Стоимость рабочей силы является основным фактором, определяющим, сколько вы потратите на замену электрической панели.Это также зависит от того, пользуетесь ли вы услугами электрика. Вам нужно будет получить разрешение от местного строительного инспектора. Обычно на замену электрического щита уходит целый день или 8-10 часов.

Покрывает ли блок выключателя страхование домовладельцев?

Страхование домовладельцев покрывает некоторые типы неисправностей электрических панелей при определенных обстоятельствах. Однако, если ваша коробка выключателя устарела или пожар произошел из-за неисправной проводки, возможно, ваша страховая компания не покрывает его.

Всегда поддерживайте электрическую панель в хорошем состоянии, чтобы обеспечить вашу безопасность и эффективное использование электроэнергии. Соблюдайте Национальный электротехнический кодекс, чтобы предотвратить несчастные случаи и минимизировать риски. Регулярно проверяйте электрические панели и проводку, чтобы быть уверенным, что все в безопасности и в соответствии с требуемыми стандартами. Свяжитесь с Arc Angel Electric, если вам потребуется обновить или заменить электрические панели. Мы гарантируем лучшее электрическое обслуживание, чтобы ваш дом всегда был в безопасности.

Панель обслуживания электрооборудования All About

Вы включаете микроволновую печь, включаете выключатель, и питание отключается. Не имея представления о том, что только что произошло, вы вызываете электрика, чтобы он устранил проблему. А позже вы поймете, что могли бы сделать это самостоятельно, если бы вы знали основы обслуживания электрической панели вашего дома.

Знание того, как исправить мелкие проблемы с электричеством, может сэкономить вам немного денег, но, что наиболее важно, ваши навыки могут пригодиться в случае чрезвычайной ситуации.Итак, вот подробная статья, в которой объясняется все, что вам нужно знать о сервисной электрической панели.

Что такое сервисная электрическая панель?

Сервисная электрическая панель — это связующее звено между внешними проводами, идущими с улицы, и внутренними электрическими проводами электрической системы дома. Это центральная точка распределения, которая соединяет служебный провод с выходными проводами.

Где найти панель электрического обслуживания?

Домашняя электрическая панель обычно находится вдали от основной домашней деятельности.Эти места могут включать гараж, коридор, ведущий в гараж, подвал и кладовую.

Вы можете найти свою электрическую сервисную панель, найдя сервисный блок и сервисную головку на крыше. Обычно сервисная панель должна находиться прямо под одним из этажей дома. Если линии электропередач проложены под землей, линия обычно начинается на улице и подключается к дому спереди или сбоку.

Типы электрических панелей

  1. Панель главного выключателя

    Панель главного выключателя контролирует электричество, которое поступает в разные комнаты вашего дома.Его можно использовать для отключения электричества в вашем доме, включая автоматический выключатель. Они классифицируются на основе количества цепей, с которыми они могут работать, и их силы тока.

  2. Блок предохранителей

    Они предназначены для предотвращения перегрузки цепи. Коробки предохранителей состоят из небольших предохранителей, которые можно вставить в электрическую панель. Предохранитель сработает при избыточном токе.

  3. Панель основных проушин

    На панелях основных проушин используются проушины, и в них проходят провода.Они имеют главный выключатель как отдельный выключатель на счетчике. Вы можете подключить главную панель с проушинами к выключателю на главной панели, где основная панель с проушинами работает как вспомогательная панель.

  4. Дополнительная панель

    Они идеально подходят для домов, где требуется несколько цепей в одном районе. Субпанели получают питание от главной панели по цепи. У них нет специальных разъединителей, и они позволяют регулировать распределение тока по дому.

  5. Автоматические переключатели

    Они подходят для цепей, в которых используется резервный генератор энергии. Он работает, передавая мощность генератора на электроэнергию через панель. Есть два типа переключателей резерва — ручные и автоматические.

Меры безопасности для электрической сервисной панели

  • В нормальных условиях можно безопасно прикасаться к сервисной панели, когда внешняя дверца панели закрыта.
  • Никогда не работайте на открытой электрической сервисной панели, если дверца и передняя защитная крышка сняты.Если вы получите удар током от сервисного наконечника, он определенно будет фатальным. Не прикасайтесь к проводам, которые входят в панель, сверху коробки.
  • Было бы ошибкой думать, что отключение главного выключателя на панели и снятие защитной крышки обеспечит вам безопасность. Главный выключатель отключает питание цепей домашней ветви. Однако он не отключает подачу питания на панель на линиях инженерных сетей.
  • Будьте осторожны не только с тем, каких областей сервисной панели касаетесь руками, но и с инструментами.Инструменты потенциально могут коснуться служебных проводов и передать вам электрический ток.

Как часто проверять электрическую сервисную панель?

Проверяйте электрическую панель и коробку автоматического выключателя один раз в год, чтобы убедиться, что меры безопасности работают должным образом. Это гарантирует, что выключатели будут держать вас в безопасности.

Необходимо проверить отсутствие ослабленных соединений, нагрева внутри панели или признаков старения. Определите признаки, которые могут привести к возгоранию электрического тока.Вызовите специалиста, чтобы проверить электрическую панель.

Никогда не поступайтесь электробезопасностью. Если вы хотите выполнить какие-либо работы, вызовите квалифицированного электрика.

D&F Liquidators обслуживает потребности в строительных материалах для электротехники более 30 лет. Это международная информационная служба площадью 180 000 квадратных метров, расположенная в Хейворде, Калифорния. В нем хранится обширный перечень электрических разъемов, кабелепроводов, автоматических выключателей, распределительных коробок, проводных кабелей, предохранительных выключателей и т. Д.Он закупает электрические материалы у ведущих компаний по всему миру. Компания также ведет обширный инвентарь взрывозащищенной электротехнической продукции и современных решений в области электрического освещения. Поскольку компания D&F закупает материалы оптом, она занимает уникальное положение, предлагая конкурентоспособную структуру ценообразования. Кроме того, он может удовлетворить самые взыскательные запросы и отгрузить материал в тот же день.

Поделитесь этой историей, выберите платформу!

Типы электрических панелей: классификация и опции

Электрические панели — это краеугольный камень электрической системы вашего дома.Хотя все, что вам может понадобиться знать об этом, это то, что он распределяет электроэнергию в вашем доме, существует несколько типов электрических сервисных панелей, о которых может пригодиться информация.

Если вы хотите обновить или заменить электрическую панель, или просто разбираетесь в электрической системе в вашем доме, это руководство по типам электрических панелей вам поможет. Важно отметить, что существуют разные способы классификации электрических панелей: от технологий и приложений до емкости или даже производительности и безопасности.

Типы электрических панелей: технологии и применение

Существует 4 основных типа электрических сервисных панелей с точки зрения роли, которую они играют в системе электроснабжения дома. Не во всех домах присутствуют все четыре типа, и сколько и какие типы вам понадобятся, зависит от ваших обстоятельств. В игру вступает множество факторов, от размера вашего дома, вашего использования и ваших потребностей в электроэнергии.

1. Главная электрическая панель

Главный выключатель используется для управления электроэнергией, распределяемой по всему дому.Это наиболее часто используемый тип панелей. Он не только распределяет ток по разным зонам и комнатам в вашем доме, но также защищает цепи и определяет допустимую силу тока.

Главный выключатель, представляющий собой двухполюсный автоматический выключатель, расположенный внутри этого типа панели, может использоваться для отключения всего электропитания в доме в случае аварии или при проведении любых электромонтажных работ. На этой панели также находятся шины заземления и нейтрали, которые действуют как средства безопасности и предотвращают перегрев цепей.Это может произойти из-за проблем с проводкой или неисправной техники. Автоматические выключатели также могут сработать при коротком замыкании — горячий свинец вступает в прямой контакт с металлом.

Шина заземления является резервной для нейтрали на случай потери или неправильного подключения нейтрали. Заземляющий провод подключается к заземляющей шине, а нейтральный провод — к нейтральной шине. Ток течет к прибору от «горячего вывода» выключателя и возвращается на нейтраль.

2. Панель основной проушины

Панель основных проушин аналогична той, что указана выше, с той лишь разницей, что здесь нет главного выключателя.Иногда эти типы панелей используются как субпанели. Линейные провода с такой панелью идут к наконечнику, который представляет собой тип электрического разъема.

В случае панелей с наконечниками главный выключатель представляет собой отдельный разъединитель, расположенный на счетчике, но он также может быть подключен к выключателю на главной панели. В случае электрического пожара вы сможете отключить электроэнергию, не входя в дом, благодаря отдельному разъему.

3. Подпанели

Если вам нужно несколько цепей в одной и той же области дома, тогда вам подойдут субпанели.Это небольшие электрические панели, которые используются для обслуживания определенной комнаты или области и удерживают автоматические выключатели, которые находятся отдельно от главной панели. Они получают питание от главной электрической панели по цепи.

Субпанели не имеют специальных разъединителей. Вы можете использовать их для регулировки распределения тока по всему дому, но у вас не может быть больше подпанелей в вашем доме, чем есть доступных цепей на главной панели выключателя.

Важно отметить, что вы не можете увеличить доступную мощность с помощью дополнительных панелей.Они только помогают распределять ток, и они удобны, так как обычно расположены рядом с местом, где они питаются. Однако, если вам нужно увеличить электричество, вам нужно будет поговорить со своим электриком или обратиться в местную коммунальную компанию.

4. Автоматические выключатели

Автоматические переключатели, как следует из названия, преобразуют мощность генератора в электрическую. Они представляют собой тип субпанелей, которые в основном используются в районах, где обычны штормы или непредсказуемые погодные условия.Многие домовладельцы в этих районах имеют резервные генераторы энергии.

Резервное питание может быть подключено к панели выключателя в доме, чтобы обеспечить надлежащее переключение между питанием и резервным питанием в случае сбоя. Генераторы могут иметь тот же переключатель номинального тока, что и главная панель.

Автоматические переключатели также можно разделить на два типа:

  • Руководство: с их помощью вы должны вручную запустить генератор и переключить электрическую нагрузку на резервное питание;
  • Automatic: с их помощью переключение с электросети на резервное питание происходит автоматически при отключении питания.

Типы электрических панелей: Емкость

Другой способ классифицировать электрические панели — по их мощности. Во многих старых домах все еще есть электрические панели с малым током, например, на 60 или 80 ампер. Во многих случаях они не соответствуют требованиям, а также не соответствуют требованиям современного дома с точки зрения потребления электроэнергии.

В зависимости от силы тока есть несколько вариантов основных электрических панелей:

  • Электрические панели на 100, 125 или 150 ампер — эти панели имеют большую мощность, чем старые, но они все еще не рекомендуются сегодня (да и не очень распространены).Они имеют ограниченное количество автоматических выключателей и плохо сочетаются с автоматическими выключателями AFCI, которые становятся все более и более нормой.
  • 200-амперные панели — теперь они считаются эталоном того, что требуется современному дому.
  • 400-амперные панели — в жилых домах они встречаются довольно редко, но бывают случаи, когда дома требуют такой большой мощности. Если у вас есть теплица, домашний тренажерный зал с большим количеством оборудования, джакузи или спа или специальное оборудование, требующее много энергии, то этот тип панели может быть для вас.

Типы электрических панелей: безопасность

В то время как сила тока является важной характеристикой для классификации электрических панелей и учета при обновлении, производительность и безопасность панели еще важнее. В домах, построенных до 1990 года, могут все еще быть старые типы электрических панелей, которые устарели и даже небезопасны.

Когда вы исследуете различные категории или группы, вы должны понимать, какие электрические панели являются лучшими и худшими. Ниже вы найдете краткое руководство о том, что искать в лучших панелях и от каких панелей лучше держаться подальше.

1. Лучшие электрические панели — это те панели, которые обеспечивают все, что нужно вашей электрической системе для правильной, эффективной и безопасной работы. Не существует одного типа, поскольку каждый дом индивидуален, и у домохозяйств разные потребности в электроэнергии. Тем не менее, вот некоторые общие факторы, которые делают панели лучшим выбором:

    • Достаточная сила тока: как упоминалось выше, лучшая панель для вас — та, которая обеспечивает ваш дом достаточной силой тока для работы всех ваших устройств, бытовой техники и электроники, а также любого другого оборудования, которое у вас может быть.Если сила тока слишком мала, электрическая система будет перегружена, что может повредить ваши устройства, но также приведет к поражению электрическим током или возгоранию.
    • Гарантия: ваш электрик должен порекомендовать вам лучшую панель в зависимости от схемы электрооборудования. Но если вы сами изучаете бренды и варианты, вам следует взглянуть на предлагаемую гарантию.

2. Плохие электрические панели — это те, которые больше не соответствуют требованиям, старые, устаревшие панели, которые также могут быть небезопасными.Обычно их можно найти в старых домах, построенных где-то между 1950-ми и 1980-ми годами. Наиболее распространенные устаревшие панели:

    • Панели FPE — Панели Federal Pacific Electric были самыми популярными в период с 1950-х по 1980-е годы. Они были установлены повсюду в домах США, но на самом деле они крайне небезопасны. Автоматические выключатели внутри этих панелей не срабатывают при перегрузке цепи или коротком замыкании. Из-за этого отказа в США участились электрические пожары.
    • Панели Zinsco — эти панели были популярны в 1970-х годах, и, хотя их больше не существует, они все еще есть во многих домах. Они небезопасны по той причине, что автоматические выключатели внутри них плавятся до основной «шины». Это означает, что в случае короткого замыкания или любой другой проблемы перегрузка по мощности расплавила провода и вызвала пожар.
    • Коробки предохранителей — это старые панели, в которых вместо автоматов установлены предохранители. При перегрузке цепи предохранитель перегорает и требует замены.Они небезопасны, потому что предохранители не приспособлены для удовлетворения сегодняшних потребностей в электроэнергии, поэтому много раз их пришлось бы модифицировать.
    • Электрические панели с разделенной шиной — они отличаются от типичных современных панелей, поскольку имеют две металлические шины и не имеют единственного главного выключателя. По своей сути они небезопасны, но они не использовались в течение 40 лет, что превышает их срок службы, поэтому автоматические выключатели могут не сработать. Кроме того, существующий электрический кодекс больше не допускает многократных отключений.

Существуют ли разные типы электрических панелей?

Ваша электрическая панель — это центр нагрузки в вашем доме. Это то место, куда вы идете, когда питание отключается, и вам нужно снова включить его, и это то же место, куда вы отправляетесь, когда работаете рядом с проводкой и вам нужно убедиться, что питание полностью отключено. Как неотъемлемая часть электрических возможностей вашего дома, важно понимать, какие типы электрических панелей существуют и лучше всего подходят для вашего дома.

В 4-Star Electric мы используем Eaton, мирового лидера в области решений для управления электроэнергией, в качестве поставщика электрических панелей. Eaton давно доказал свою надежность и экономичность как для домовладельцев, так и для предприятий. В первую очередь, они используют два разных уровня панелей на основе материала шины, который распределяет мощность на ваши автоматические выключатели:

Медная шина

Как один из наиболее распространенных металлов, используемых в электротехнике, Eaton предлагает медные шины для выбора своих электрических панелей.В целом медь имеет лучшую проводимость и может выдерживать большее напряжение и более высокие температуры, чем ее алюминиевые аналоги, хотя использование алюминиевых сплавов может помочь уравновесить это сравнение. Медь также известна своим долгим сроком службы, и когда она окисляется естественным образом, тонкий слой на поверхности остается проводящим, в отличие от алюминия.

Алюминиевая шина

Как легкий в обращении и легкий металл, алюминиевые сплавы стали популярными в производстве электрических панелей за последние несколько десятилетий.Это также обычный материал, который остается рентабельным на конкурентных рынках. Их легкость и маневренность позволяют настраивать, оптимизировать отвод тепла и эффективно устанавливать.

Электрические панели часто прячут в труднодоступных местах, но это не значит, что вам не следует с ними знакомиться. Знание того, какая панель или комбинация панелей у вас есть, может помочь вам более эффективно устранять проблемы. Что касается электрических панелей, 4-Star Electric с радостью порекомендует Eaton для новых установок или поможет вам в поиске и устранении неполадок с электричеством.Свяжитесь с нашими лицензированными техническими специалистами сегодня!

Какие бывают типы электрических панелей?

Главная »Блог» Какие бывают типы электрических панелей?

Как домовладелец или владелец бизнеса, возможно, вы мало знаете о своей электрической панели, за исключением того, что она распределяет электроэнергию. Поэтому было бы удивительно узнать, что существуют типы электрических панелей. Эти панели различаются по технологиям и их применению. Электрическая панель в вашем доме или на рабочем месте выбирается в зависимости от количества потребляемой вами электроэнергии и размера вашего дома.У вашего электрика всегда будет хорошее представление о том, что вам больше всего подходит.

Вот различные типы электрических панелей.

  1. Панель главного выключателя
    Эта панель часто считается материнской для всех панелей и является наиболее часто используемой панелью. Он контролирует автоматические выключатели и электроэнергию во всех частях здания. Панель главного выключателя предназначена для защиты вашей электропроводки и приборов, предотвращая перегрев.

    Выключатель состоит из трех проводов, подключенных ко всем розеткам.Это горячий провод, нейтральный провод и заземляющий провод. Электричество проходит через горячий провод. Заземляющий и нейтральный провода, подключенные к клемме выключателя, служат для обеспечения безопасности. Этот вывод выключателя дополнительно подключается к системе заземления панели.

    Панели главного выключателя можно классифицировать по силе тока и количеству цепей, с которыми они работают. Диапазон силы тока панели выключателя от 60 до 400 ампер. В большинстве современных домов и зданий используются панели на 200 ампер. Вы найдете панели от 60 до 100 ампер в старых домах.

  2. Блоки предохранителей
    Панели такого типа были популярны примерно в 1970-х годах. Они содержат небольшие предохранители, которые замыкаются при внезапном повышении тока. Коробки предохранителей были разработаны для предотвращения перегрузок цепи. Если у вас есть блок предохранителей, желательно обновить панель.
  3. Панели основных проушин
    Панели основных проушин — это уникальный тип панели, не имеющий главного выключателя. В панелях основных наконечников линейные провода входят в наконечники. Следовательно, есть отдельный выключатель, который можно использовать для отключения электроэнергии в случае аварии.Основная панель с проушинами иногда может быть подключена к выключателю на главной панели, когда она работает как вспомогательная панель.
  4. Вспомогательные панели
    Вспомогательные панели — лучший выбор, когда вам нужно несколько цепей в определенной области дома. Они питаются от главной панели по цепи и не имеют разъединителей. Вспомогательные панели помогают повысить гибкость или контроль вашей электрической системы, позволяя регулировать распределение электроэнергии в доме.

Вам может потребоваться новая панель для вашего дома или обновление существующей панели.Приятно быть в курсе доступных вариантов, но помните, что вам понадобится эксперт-электрик, который поможет вам и выполнит обслуживание. Выбор неправильной панели может привести к возникновению опасной и проблемной электрической системы. Избегайте этого, получив экспертное заключение и услуги Elcon Electric.

Эта запись была размещена в Обновление панели. Добавьте в закладки постоянную ссылку. Типы электрических панелей

| Модернизация электрической панели

Если вы не электрик, вы, вероятно, не задумывались о электрической панели в своем доме.Вы, наверное, знаете, что именно сюда электричество поступает в ваш дом из больших проводов снаружи, и именно туда вам нужно идти, когда вы «перегораете».

Мы предположим, однако, что вы не знали, что существует три основных типа электрических панелей и что тип панели зависит от размера вашего дома и количества потребляемой электроэнергии.

Типы электрических панелей

Подробнее о трех основных типах электрических панелей.

Панель главного выключателя

Это мать всех электрических панелей.Здесь вы найдете главный выключатель, который может отключить электричество во всем доме. Здесь также контролируется количество электричества, которое поступает в ваш дом. Панель главного выключателя в конечном итоге защищает цепи, которые она питает, и определяет допустимую силу тока панели выключателя.

Панель основной проушины

У этих выключателей нет главного выключателя. Вместо этого линейные провода заходят в наконечники. Панель с проушинами имеет отдельный разъединитель, который можно использовать снаружи в случае пожара или другой чрезвычайной ситуации.

Вспомогательные панели

Если вам нужно несколько цепей в одной части вашего дома, лучше всего использовать вспомогательные панели. Обычно они питаются от цепи, находящейся внутри главной панели, и у них нет собственного разъединителя. С помощью дополнительных панелей вы можете настроить распределение электричества по всему дому.

Электрические панели: итоги

Нужны ли вам новые электрические панели для нового дома или пришло время обновить существующие панели, суть в том, что лучше всего работать с экспертом, когда вы будете готовы выбрать и установить панель.

Различные типы панелей разработаны с учетом различных стечений обстоятельств, и выбор неправильной панели может вызвать все типы проблем, от странных запахов до опасных электрических сбоев.

Вы можете избежать проблем с электрической панелью, обратившись к опытному электрику Lon Lockwood Electric. Мы можем помочь вам найти наилучшие варианты удовлетворения ваших потребностей и предоставить вам необходимый контроль и мощность.

Чтобы узнать больше или запланировать модернизацию электрической панели, позвоните в Lon Lockwood Electric по телефону (585) 766-4702 или свяжитесь с нами онлайн сегодня!

электрических панелей | Как они работают, техническое обслуживание и многое другое

Что такое электрическая панель?

Электрическая панель (а.к.а. панель прерывателя) представляет собой металлический ящик с дверью, обычно встраиваемый в стену в дальнем углу вашего дома. Внутри вы найдете все выключатели вашего дома.

Вы можете включать и выключать выключатели. Они также автоматически отключаются, когда через них проходит слишком много электрического тока — вот для чего они нужны.

Внутри электрической панели вы найдете главный автоматический выключатель, который контролирует подачу электроэнергии во всем доме. Вы также увидите отдельные выключатели, каждый из которых отвечает за подачу электричества в определенную часть вашего дома.На каждом выключателе должна быть этикетка, на которой указывается территория дома, которую он контролирует.

В некоторых старых домах нет выключателей; вместо них есть предохранители. Если у вас есть блок предохранителей, вы не увидите никаких переключателей на электрической панели; вы увидите ввинчиваемые предохранители. Если в вашем доме все еще используется блок предохранителей, у вас могут возникнуть трудности с получением страховки или вам, возможно, придется заплатить более высокую ставку. Мы поговорим о предохранителях и страховании жилья ниже.

Электроэнергия в ваш дом поступает через внешний электрический счетчик, который направляет питание на вашу электрическую панель.Вы можете отключить эту главную подачу электроэнергии с помощью главного выключателя на вашей электрической панели. Ваш главный выключатель также сообщает вам силу тока в электросети (сила тока — это сила электрического тока).

Электрооборудование для дома в Канаде составляет от 60 до 400 ампер. Большинство электротехнических кодексов требуют обслуживания как минимум 100 ампер.

Страховщики жилья часто интересуются силой тока в вашем доме. Если оно меньше 100, возможно, вам потребуется обновить систему.Сила тока ниже 100 ампер может затруднить поиск страховки для вашего дома; по крайней мере, вам нужно будет заплатить более высокую ставку.

Как найти панель

Электрические панели представляют собой металлические коробки, обычно серого цвета. Обычно они встраиваются в стену.

Электрические панели имеют двери (или, по крайней мере, должны). За дверью вы найдете набор проводов и переключателей — эти переключатели — ваши выключатели.

Электрические панели обычно находятся в удаленной части вашего дома.Подвалы, складские помещения, прачечные или гаражи — это обычные места для установки электрической панели. В старых домах вам, возможно, даже придется выглянуть за пределы дома, чтобы найти свою панель.

Если вы живете в квартире, вы обычно найдете свою электрическую панель рядом с входом в квартиру.

В большинстве домов есть только одна электрическая панель, хотя в некоторых могут быть дополнительные панели, особенно в домах с несколькими жилыми помещениями. Дополнительную информацию о субпанелях см. В разделе общих вопросов.

Как работает электрическая панель?

Автоматические выключатели отключаются (то есть отключаются) при перегрузке цепи. Это защитные устройства, предназначенные для предотвращения повреждения электрических устройств или самого дома. Если прерыватель не сработает и не отключит питание, перегруженные цепи могут привести к возгоранию или поражению электрическим током.

Каждый выключатель управляет одной цепью; каждый контур обычно соответствует комнате или части дома. У энергоемких устройств, таких как электрические плиты или кондиционеры, может быть собственный выключатель.

Выключатель рассчитан на определенную электрическую нагрузку; если электрическая нагрузка становится слишком большой для выключателя, он отключается. Это происходит, например, если в одну цепь подключено слишком много устройств.

Существуют выключатели разных размеров, в зависимости от того, сколько электричества им требуется. Как и домашнее электроснабжение, индивидуальные выключатели разделены по силе тока, на которую они способны. Автоматические выключатели от 15 до 200 ампер; однако большинство из них — 15, 20 или 30 ампер.

Выключатели

также имеют номинальное напряжение; одинарный автоматический выключатель обычно выдает 120 вольт — типичное количество, необходимое для освещения, телевизора и т. д. Двойной автоматический выключатель рассчитан на 240 вольт. Это для больших приборов, потребляющих много энергии, таких как плита или электрическая сушилка.

Когда выключатель срабатывает, все, что вам нужно сделать, это щелкнуть выключателем, чтобы сбросить его. В старых домах с блоками предохранителей вы не можете просто сбросить его; вам необходимо заменить весь предохранитель, если он перегорел.

Сколько стоит заменить или модернизировать электрическую панель?

Стоимость модернизации электрической панели вашего дома сильно различается в зависимости от объема работ, но вы должны заплатить (очень приблизительно) от 2000 до 2500 долларов.Это для службы на 100 ампер; цена будет выше, если вам нужно будет перенастроить дом на 200+ ампер.

Единственный способ быть уверенным в стоимости — попросить электрика (или еще лучше: 3 разных электрика) дать вам подробные расценки.

Есть две причины, по которым вы хотите обновить электрическую панель: ваша служба не обеспечивает достаточной мощности для вашего дома или у вас есть предохранители вместо выключателей.

Если в вашем доме есть блок предохранителей или напряжение в электросети ниже 100 А, вам следует обновить его.Даже если у вас уже есть служба на 100 ампер, вам может потребоваться перейти на службу на 200 или 400 ампер, так как многие дома работают на мощности на 100 ампер.

Если вы не уверены, что вашей электрической панели достаточно, вы можете попросить электрика оценить объем используемой вами услуги и сказать вам, нужно ли вам обновление или нет.

Требования к распределительной коробке автоматических выключателей с электрическим кодом

Строительные нормы и правила регулируют электрические панели. Из соображений безопасности панели должны соответствовать многим стандартным требованиям.

Строительные нормы и правила в Канаде различаются в каждой провинции и муниципалитете, но в целом они диктуют:

  • Высота, на которой должна находиться коробка выключателя.
  • Расположение блока выключателя в доме. Например, им нельзя находиться в ванной.
  • Доступность блока выключателя. Например, ящик не может находиться за книжной полкой, и в нем всегда должно быть свободное пространство, чтобы открыть дверцу панели.
  • Выключатели должны иметь четкую маркировку.Это включает в себя их номинальную силу тока и то, какие части дома они контролируют.

Существует множество других требований технических правил для электрических распределительных коробок. Но, если вы не электрик, вам не о чем беспокоиться; Работы с распределительными коробками и электропроводкой всегда должны выполняться квалифицированным специалистом.

Что делать, если что-то пойдет не так?

Сработал выключатель

Как упоминалось ранее, автоматический выключатель сработает при перегрузке цепи.

Например, вы используете фен, а телевизор и микроволновая печь работают одновременно. Даже если все они подключены к разным розеткам, они могут быть в одной цепи. Это может привести к потреблению слишком большой мощности, и выключатель сработает.

Если вы сработали выключателем, вам следует сделать следующее:

  1. Отключите питание элементов, которые вызвали срабатывание выключателя. Итак, в этом случае выключите фен, телевизор и микроволновую печь.
  2. Подойдите к распределительной коробке и откройте ее.
  3. Найдите сработавший выключатель. Из множества переключателей внутри электрической панели вы должны увидеть один, который застрял между включенным и выключенным положениями, в то время как все остальные все еще включены. Необычным является ваш сработавший выключатель.
  4. Полностью переведите переключатель в положение «выключено», а затем обратно в положение «включено».

Теперь вы снова можете пользоваться своими электрическими устройствами.

Просто помните, не используйте их все одновременно. Или вы можете переместить один из них в другую розетку. Если вы отключили неисправный электрический элемент, а автоматический выключатель продолжает срабатывать, возможно, возникла другая проблема.

Недостаточная вместимость

Если у вас часто срабатывает выключатель (или несколько выключателей), это может быть проблема мощности.

Если проблемы вызывает только один выключатель, вы можете решить их, отключив некоторые электрические устройства от этой цепи и подключив их к другой цепи.Если у вас недостаточно цепей (например, все розетки на вашей кухне находятся в одной цепи), вам может потребоваться электрик, чтобы перемонтировать ваши выключатели или добавить больше цепей.

В некоторых случаях электрик может добавить субпанели или тандемные цепи для более эффективного распределения энергопотребления.

Однако также может быть, что вы просто достигли предела электроснабжения вашего дома. Если у вас часто срабатывают автоматические выключатели или вы обнаруживаете, что ваша электрическая панель и стены вокруг нее теплые на ощупь, вам может потребоваться модернизировать всю электрическую систему до 200 или 400 ампер — большая и потенциально дорогостоящая работа ( но иногда необходимая).

В краткосрочной перспективе вы можете решить проблемы с производительностью, не запуская слишком много устройств одновременно (особенно энергоемкие устройства, такие как системы HVAC, водонагреватели или пары стирально-сушильной машины.

Коррозия

Коррозия электрических панелей или проводки вокруг них является признаком присутствия влаги. Влага и электричество — не лучшее сочетание (очевидно).

Однако, если вы обнаружите коррозию или ржавчину только на металлической двери или раме вашей панели, это может не быть серьезной проблемой — влага в воздухе может вызвать ржавчину.Просто отшлифуйте панель, загрунтуйте и покрасьте заново.

Коррозия выключателей или электропроводки гораздо серьезнее. Это может быть признаком того, что влага просачивается в вашу электрическую систему, например, из наружного счетчика. Если вы видите проржавевшие провода или переключатели, вызовите электрика.

Короткое замыкание

Эта ситуация немного посерьезнее.

Когда один наэлектризованный провод (называемый «горячим» проводом) касается нейтрали или другого горячего провода, это вызывает короткое замыкание.Это может произойти, когда мыши или другие животные повреждают проводку, или когда вы подключаете устройство с поврежденной схемой. Причину короткого замыкания бывает сложно найти.

Короткое замыкание должно немедленно отключить прерыватель. Если вы сбрасываете сработавший прерыватель, и он сразу же снова срабатывает, скорее всего, виновато короткое замыкание.

Если вы считаете, что короткое замыкание вызвано электрическим устройством, отключите прерыватель, контролирующий подачу питания на эту розетку. Проверьте шнур питания на наличие оплавленных участков или других повреждений.Осмотрите розетку и проверьте, нет ли запаха гари или потемнения. Все это признаки неисправной схемы. Если вы отключите устройство от сети и выключатель вернется в исходное положение, скорее всего, это устройство вызвало короткое замыкание.

Если вы не можете найти конкретное устройство, которое вызывает короткое замыкание, возможно, в вашей электрической системе есть перекрещенные провода. Вы должны вызвать электрика, чтобы найти и устранить неуловимые короткие замыкания.

Замыкание на землю

Подобно короткому замыканию, замыкание на землю происходит, когда горячий провод касается провода заземления или любого другого заземленного предмета.«Заземленный» означает, что электричество может проходить через этот объект на землю.

Замыкания на землю часто случаются, когда электричество встречается с водой. Скажем, например, вы используете выпрямитель для волос и бросаете его в раковину с наполнителем. Это вызовет замыкание на землю и отключит прерыватель.

Как это часто бывает в ванных комнатах, ваша розетка может иметь прерыватель цепи замыкания на землю или GFCI.

GFCI — это специальные устройства, которые немедленно отключают питание при обнаружении замыкания на землю (даже быстрее, чем это может сделать выключатель).

GFCI являются частью электрических розеток и отключают питание всего, что подключено к этой розетке. Вы можете определить GFCI по черной и красной кнопкам на розетке. Эти кнопки предназначены для тестирования и сброса GFCI.

Если вы отключили GFCI, отключите от него все и нажмите кнопку сброса.

Вам следует проверять свой GFCI несколько раз в год. Просто подключите что-нибудь, включите устройство, а затем нажмите кнопку тестирования на розетке GFCI; он должен немедленно отключить питание устройства.В противном случае вызовите электрика для замены GFCI.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
