Виды гкл: стандартная ширина, длина, толщина и вес

Содержание

стандартная ширина, длина, толщина и вес

Гипсокартонный лист (ГКЛ) – один из строительных материалов, практически не имеющий противников. Долговечность, прочность и отличный внешний вид обшитых потолков и стен, сооруженных коробов и перегородок, дизайнерских фигурных конструкций проверены годами эксплуатации. Приступая к ремонтным работам, важно разбираться в видах ГКЛ и при расчетах опираться на размеры гипсокартона.

Общие сведения и характеристика основных видов гипсокартона

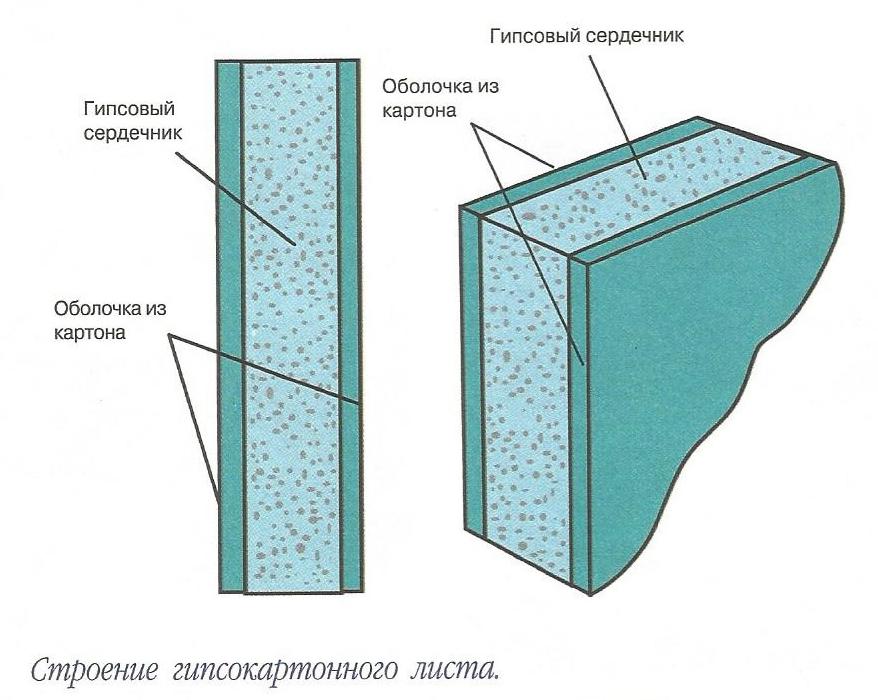

Применяемый при «сухой» технологии строительства материал, ровную поверхность которого легко красить, оклеивать обоями и керамической плиткой, состоит из сердцевины с наружным картонным армированием обеих плоскостей и кромок вдоль длины листа. Материал сердцевины – гипс. Для получения определенных свойств гипсокартонного листа, к гипсу примешивают специальные добавки.

У всех торговых марок распределение массы составляющих материалов находится в таких пределах:

  • 90%-94% – гипс;
  • 4%-6% – армирующий картон;
  • 1%-2% – другие компоненты и специальные добавки.

В номенклатуре большинства производителей гипсокартона основными видами листового материала являются:

  1. ГКЛ – обычный гипсокартонный лист (также может называться стандартным, строительным, базовым). Это самый популярный и широкоиспользуемый вид материала для внутренних работ в помещениях с невысокой влажностью. Применяется для монтажа на все виды поверхностей: вертикальные, горизонтальные, криволинейные. Обычный лист легко определить по серому цвету картонного слоя. Стандартный размер гипсокартона для листов ГКЛ имеет следующие параметры, мм: 2700(длина)х1200(ширина)х9,5(толщина).
  2. ГКЛВ – это маркировка влагостойкого гипсокартона, применяемого во всех случаях, что и ГКЛ, а также подходящего для обустройства помещений с предполагаемой влажностью до 85%. При производстве материала в гипс добавляют гидрофобные модификаторы и гранулы силикона, снижающие влагопоглощение. Поверхность ГКЛВ проходит обработку средствами от грибка и плесени. Стойкость материала к влаге повышают дополнительные покрытия после монтажа: краска, керамическая плитка, слой гидроизоляции, водоотталкивающая грунтовка, пластиковые панели.
    Кроме стандартного применения, водостойкий гипсокартон подходит для кухонь, ванных комнат, утепленных лоджий, мансардных помещений, душевых, бассейнов. Цвет картона – зеленый. 2500х1200х12,5 мм – размер листа гипсокартона ГКЛВ, который считается стандартным.
  3. ГКЛО – так обозначается огнестойкий лист гипсокартона. Специальные добавки для гипса и пропитка картона (которого в этом материале несколько слоев) специальными составами позволяют материалу до 20 мин. выдерживать напор открытого пламени. ГКЛО помогает обезопасить стены и потолок у каминов и печей, в саунах, банях и котельных, каналы с проложенной проводкой, чердаки и другие помещения повышенного риска. Огнестойкие листы востребованы для организации перегородок и облицовки поверхностей в офисах, помещениях общественных организаций, на предприятиях. При выборе следует учитывать более высокую стоимость и вес материала. Картон листов имеет розовые цветовые оттенки. Стандартный размер листа гипсокартона совпадает с ГКЛВ.

ГКЛ специального назначения

Помимо рассмотренных видов популярного гипсокартона, существует линейка панелей специального назначения.

Приведем список некоторых из них:

  • ГКЛВО – материал сочетает качества влагостойкого и огнестойкого гипсокартона.
  • ГКЛФ – фасадные панели для облицовки зданий, способны выдерживать последствия атмосферных перепадов.
  • ГКЛ повышенной прочности с армированием многослойным картоном и стекловолокном.
  • Дизайнерский (гибкий) ГКЛ с толщиной 6 мм подходит для обшивки арочных проемов и дизайнерских волнообразных конструкций.
  • Гипсоволокнистые листы, с примесью волокон целлюлозы к гипсу, подходят для наружных работ, монтажа напольных покрытий, работ в сырых помещениях.

Также выпускаются ГКЛ, способные экранировать рентгеновское излучение, обеспечивать дополнительную шумо- и теплоизоляцию для стен, хорошо проводить тепло при обшивке систем теплых полов.

По способу применения выделяют стеновой гипсокартон, акустический, потолочный, арочный, реставрационный, ламинированный. Размеры потолочного гипсокартона позволяют снизить вес потолочной конструкции (благодаря толщине 8-9,5 мм) и сэкономить на элементах каркасной системы.

Размеры гипсокартонных листов

Стандартные размеры ГКЛ не являются строго обязательными к применению при строительных работах. В вопросе подбора материала наиболее подходящих размеров и характеристик нет ограничений. Каждый мастер делает выбор под конкретные параметры и условия эксплуатации помещений. Поэтому рынок, реагируя на спрос, предлагает большой выбор типоразмеров гипсокартона. Размеры листа изделия могут варьироваться в таких пределах:

  • Длина, м – 2-4.
  • Ширина, м – 0,6 или 1,2.
  • Толщина, мм – 6-24.

Полезная информация! Самыми популярными у домашних и профессиональных мастеров являются следующие размеры листов гипсокартона: ширина – 1,2 м; длина – 2,5-3 м; толщина – в диапазоне 6-12,5 мм. Для самостоятельной работы, особенно при монтаже целого листа, изделия неудобны. В этом случае выручает покупка малогабаритного гипсокартона.

Правда, повысится стоимость самого товара и всего комплекса строительных работ, ведь придется заделывать дополнительные стыки.

При подборе материала и предварительных расчетах будет полезна таблица основных параметров ГКЛ известных марок.

Торговая марка Вид ГКЛ Ширина листа, мм Длина листа, мм Толщина листа, мм Площадь ГКЛ, м2 Удельный вес, кг/м2 Масса ГКЛ, кг
KNAUF (Кнауф) Стандартный 1200 2500 12,5 3,0 8,7 26,0
2700 3,24 8,7 28,1
3000 3,6 8,7 31,2
3300 3,96 8,7 34,3
Потолочный 1200 2500 9,5 3,0 7,4 22,1
Потолочный влагостойкий 1200 2500 9,5 3,0 7,8 23,3
Огнестойкий 1200 2500 12,5 3,0 10,4 31,2
Влагостойкий 1200 2500 12,5 3,0 9,6 28,9
2700 3,24 9,6 31,2
3000 3,6 9,6 34,7
Для реставрации 1200 2500 6,5 3,0 5,7 17,1
3000 3,6 5,7 20,5
Lafarge (Лафарж) Стандартный 1200 2500 12,5 3,0 8,7 26,0
Потолочный 9,5 7,4 22,1
Влагостойкий 9,5 7,8 23,3
12,5 9,6 28,9
Gyproc (Гипрок) Стандартный 1200 2500 9,5 3,0 6,7 20,0
2500 12,5 3,0 8,7 26,0
1200
3000 9,5 3,6 6,7 24,0
3000 12,5 3,6 8,8 31,5
Влагостойкий 1200 2500 12,5 3,0 8,7 26,0
Звукозащитный 1200 2500 12,5 3,0 12,0 36,0
Рифлекс 1200 2400 6,0 2,88 5,7 16,5
Volma (Волма) Стандартный 1200 2500 12,5 3,0 8,7 26,0
Потолочный 9,5 7,4 22,1
Влагостойкий 1200 2500 9,5 3,0 7,8 23,3
12,5 9,6 28,9

Таблица дополнена графой с удельным весом определенного гипсокартона. Эта величина зависит от линейных параметров материала и ею не стоит пренебрегать. Зная вес, определяют количество необходимого крепежа, подбирают нужный профиль, рассчитывают нагрузку на элементы домовой конструкции, определяются с количеством подвесов для потолка.

Советы по расчету количества материала

Перед выбором размеров ГКЛ и определением их количества, нужно произвести замеры поверхностей, на которые будут монтироваться листы. Затем на листе бумаги чертят карту поверхностей. В таком же масштабе пробуют разместить на плане ГКЛ разных размеров. Главная задача – разместить листы рационально, с минимальным количеством стыковых швов и отходов материала. Карта наглядно покажет: количество листов и с какими размерами нужно приобретать. Для облегчения задачи существуют онлайн-сервисы, которые без задержек представят подходящие варианты по введенным индивидуальным данным. Если нет времени на составление карты – покупайте гипсокартон с 10-15% запасом, размер листа выбирайте из стандартного ряда.

Покупайте только качественный материал

Советы покупателю:

  1. Делайте покупку в крупной торговой сети, на складах которой товар не залеживается.
  2. Оцените, по возможности, условия хранения и микроклимат магазинного склада.
  3. Не поленитесь осмотреть каждую плиту. Отложите в сторону листы с царапинами, отставшей бумагой, вмятинами, поврежденным сердечником и другими дефектами.

Определение правильного вида ГКЛ нужной толщины, выбор качественного материала от известного и надежного производителя, качественное выполнение строительных работ гарантируют получение ожидаемого результата от ремонта. А правильно выбранные размеры листов и составленный план их монтажа минимизируют количество отходов и помогут существенно сэкономить.

Виды гипсокартона

Небольшие объёмы. ..

Мы выполняем конструкции небольших размеров!

Подробнее

Техническая характеристика гипсокартонных листов приводится по пяти основынм показателям и видам. Гипсокартон может быть:

  • потолочный
  • стеновой
  • влагостойкий
  • огнестойкий
  • арочный

ГКЛ не содержит токсичных компонентов, лишены запаха, электрически нейтральны, они также обладают способностью поглощать избыточную влагу и выделять ее в окружающий воздух при ее недостатке.

Пример работ из гипсокартона

Эдуард
Руководитель проектов

Мы предоставим:

  1. Доступ на наши объекты
  2. Смету на услуги
  3. Гарантию на работы

Рады предложить наши услуги по ремонтным работам с использованием гипсокартона.

Потолочный гипсокартон

Подвесные потолки позволяют корректировать высоту потолка, скрывать коммуникации, элементы каркаса (ригели, балки), а также придавать потолку различные формы.

Применяются в зданиях и помещениях с сухими и нормальными влажностными режимами.

Предназначен для помещений с влажностью до 70%. Ширина листа – 1,2 м. Длина составляет 2,5м. Толщина листа – 9,5 мм.

Стеновой гипсокартон

Гипсокартонные листы представляют собой строительно-отделочный материал, применяемый для облицовки стен, устройства межкомнатных перегородок, подвесных потолков, а также для изготовления декоративных и звукопоглощающих изделий.

При использовании данных гипсокартонных листов в процессе отделочных работ исключаются неудобные «мокрые» процессы. При этом значительно возрастает производительность труда, предоставляется возможность реализации неограниченных по замыслу, многовариантных архитектурных решений, включая устройство криволинейных поверхностей. А значит, достигается общая экономия затрат на строительство за счет облегчения конструкции здания, обеспечивается не только экологическая чистота, но и благоприятный для человека микроклимат в помещении.

Ширина листа – 1,2 м. Длина составляет 2,5м. Толщина листа – 12,5 мм.

Влагостойкий гипсокартон

Такие листы применяются так же, как и обычные ГКЛ, а также в зданиях и помещениях с влажным и мокрым влажностными режимами, при условии обеспечения вытяжной вентиляции и защиты лицевой поверхности, например: гидроизоляцией, водостойкими грунтовками, красками, керамической плиткой, покрытиями из полихлорвинила.

В структуру данного гипсократона в состав гипса введены гранулы силикона, благодаря чему уменьшена способность ГКЛ поглощать влагу.

Влагостойкий ГКЛ рассчитан на постоянное воздействие влажности воздуха 82-85% при условии постоянного воздействия не более 10 часов в сутки.

Ширина листа – 1,2 м. Длина составляет 2,5м. Толщина листа – 12,5 мм.

Огнестойкий гипсокартон

ГКЛ огнестойкий отличается от обычного специальными армирующими веществами в материале сердечника. Огнестойкие ГКЛ применяются для отделки всякого рода воздуховодов и коммуникационных шахт.

Арочный гипсокартон

Сейчас, когда в моду вошел «евроремонт» с его повышенными требованиями к геометрии помещений и качеству поверхностей, произошло второе рождение этого материала.

Архитекторы обнаружили, что листам можно придавать, по желанию, любую форму. Купольные покрытия, колонны, арки всех видов, сложнейшие переходы от одной плоскости к другой, криволинейные поверхности – все это стихия гипсокартона.

Применение арочного гипсокартона обеспечивает необходимую прочность конструкции и исключает возможность появления дефектов на потолке в виде трещин и нарушений геометрических размеров. А также позволяет быстро и качественно воплотить в жизнь самые смелые решения архитектора и дизайнера в интерьерах помещений.

Толщина листа – 6,5 мм.


Почему с нами выгодно?

  1. Доставка материалов обойдется вам дешевле, нежели вы будете заказывать услуги обдирал-доставщиков с магазинов и рынков.
    У нас есть свой грузовой транспорт.
  2. Мы закупаем материалы у проверенных и давно сотрудничающих  с нами поставщиков. Есть возможность сдать обратно оставшиеся материалы.
  3. Гарантия выезда нашего специалиста (в случае повреждения  изготовленных нами конструкций) для ремонта и реставрации.
  4. После окончания нами работ, мы полностью убираем помещение от всего строительного мусора.

Посмотрите наши работы и сделайте себе подарок. Уже завтра, после трудового дня, вы будете бежать домой, что бы с близкими вам людьми, насладиться новорождённым интерьером.

Посмотрите фото потолков и стен в интерьере счастливчиков.

Потолки из ГКЛ - преимущества и виды конструкций

Главная / Виды потолков / Гипсокартонные / Преимущества, виды конструкций и комплектующие для создания потолков из ГКЛ

Наиболее популярным вариантом для ремонта потолочных плоскостей уже давно считается гипсокартон. Потолки из ГКЛ можно встретить везде – в офисах, магазинах и квартирах. Это очень простой и удобный в обработке материал. С его помощью, можно создать самые разнообразные конструкции и фигуры.



Положительные стороны таких решений

Прежде всего, стоит упомянуть относительную простоту монтажа. Собрать потолок из ГКЛ у себя в квартире сможет любой, даже начинающий мастер. Единственной сложностью, с которой ему предстоит столкнуться, будет довольно солидный вес листов.

Будучи очень простым в применении и обработке материалом, гипсокартон дает возможность его сгибать, резать и формировать различные изогнутые фигуры на потолке. Это позволит придать комнате индивидуальность.

Выравнивать бетонную межэтажную плиту тоже не придется. Собранная конструкция скроет все недостатки перекрытия и позволит об этом не думать. Кроме того, в собираемой конструкции прекрасно разместится электропроводка и даже вентиляционные каналы воздуховодов.

Какой бывает ГКЛ

Гипсовые листы представляют собой плиту из гипса, заключенную в «обложку» из бумаги с двух сторон. Различные добавки в гипсовую смесь при их производстве, придают разным типам таких листов разные свойства. Чаще всего, применяются только два вида таких листов – влагостойкие и обычные.

Однако, есть еще несколько типов этого универсального материала. Некоторые типы ГКЛ выдерживают большие температуры и называются «огнестойкими», хотя это не означает, что они могут выдерживать открытый огонь долгое время.

Наиболее важным параметром, не считая влагостойкости, при выборе ГКЛ будет его толщина. Листы могут быть от 6 до 16 миллиметров, из которых, наиболее популярными стали детали, толщиной 6,9 и 12 миллиметров. У разных производителей эти цифры могут отличаться на полмиллиметра и тогда, значения будут больше. Длина одной детали, обычно, составляет 250 сантиметров, при ширине в 120.

Что выбрать для потолков

В зависимости от того, какое помещение будет подвергнуто ремонту, может быть выбран влагостойкий или простой материал. Как можно догадаться, влагостойкий тип может переносить воздействие влаги. Поэтому, такой вид листов применяется для ремонта там, где имеется высокий уровень влаги в воздухе. В остальных комнатах квартиры можно обойтись и простым гипсокартоном, так как повышенной влажности там опасаться не стоит. Гораздо важнее, правильно подобрать толщину деталей.

Один стандартный лист, толщиной в 12,5 миллиметров, весит около 25 килограмм и вся эта масса должна быть надежно закреплена. Поэтому, для потолка чаще используется более тонкий ГКЛ, толщина которого составляет от 8 до 9,5 миллиметров. Детали, толщиной в 6 мм применяются для создания выгнутых фигур и слишком непрочные, чтобы основную площадь покрытия формировать при помощи такого материала.

Что потребуется помимо гипсокартона

Чтобы прикрепить гипсовые листы к перекрытию, необходимо для начала соорудить надежное основание. Для этого, компанией Кнауф были выпущены профили из металла особой формы, которые стали непременным атрибутом всех гипсокартонных конструкций.

Они бывают нескольких видов, каждый из которых предназначается для своих целей. Есть направляющие профили, которые применяются для сборки опорных конструкций и потолочные, которые послужат основанием для фиксации фрагментов покрытия.

Кроме этого, нужно побеспокоиться о том, чтобы под рукой был весь нужный инструмент. Для работ потребуется шуруповерт, уровень строительный, перфоратор, саморезы и материалы для внешней отделки.

Виды конструкций

Гипсокартон дает очень широкие возможности для моделирования и сборки потолочных композиций. Точно сказать, сколько видов и типов таких решений можно собрать с его помощью, не получится. Можно только разделить их все на несколько основных видов:

  • Одноуровневые потолки, в которых есть только одна плоскость.
  • Многоуровневые решения, в которых присутствует несколько плоскостей, расположенных на разной высоте.
  • Комбинированные. Они отличаются тем, что при сборке может быть использовано несколько материалов отделки покрытия. Чаще всего, встречается комбинация гипсокартона с натяжным полотном.

Наиболее простые в сборке и от этого популярные конструкции похожи. На фото ниже, показаны наиболее удачные или часто встречающиеся потолки из ГКЛ, смонтированные в обычных квартирах.

Большинство таких композиций оснащается встроенной подсветкой или врезными светильниками. Преимущества подвесной конструкции дают возможность для использования встраиваемых светильников и размещении их в любом месте потолка.

Выглядит потолок, выполненный из ГКЛ и оборудованный специальной нишей с подсветкой так, как на фото ниже. Она в сильно меняет общее восприятие потолка и является отличным вариантом светового декора.
