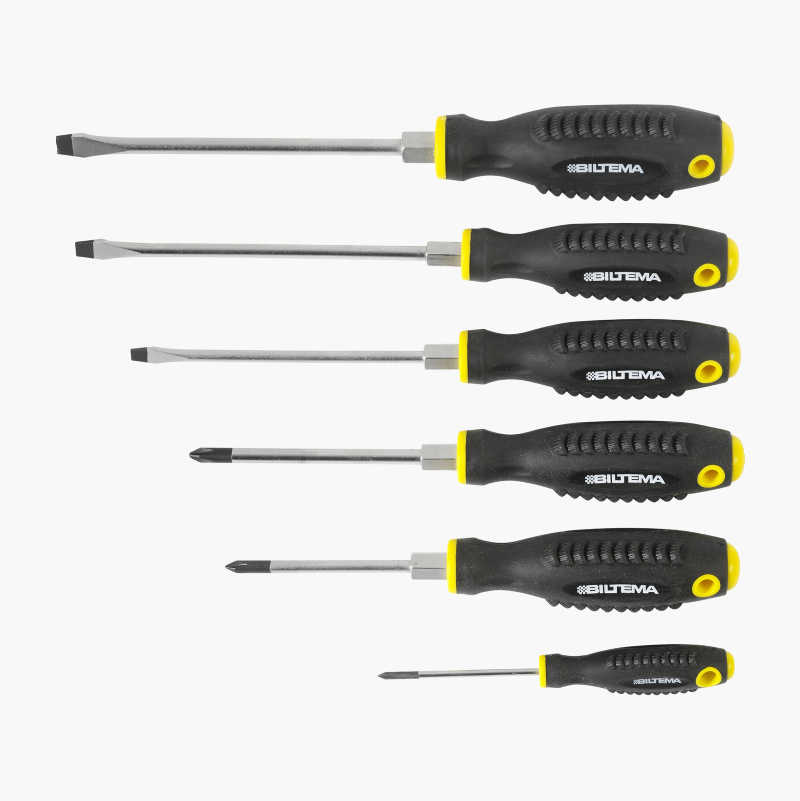

Виды отверток фото: Отвертки всех типов и размеров

Как устроен инструмент?

Конструкция любой отвертки довольно простая: рукоятка, в которой закреплен стержень со шлицом различной конфигурации. Так как глубина крепления метизов и форма отверстий в их шляпках отличается, под рукой понадобится держать не один вид инструмента.

Ручка, как правило, выполняется из не скользящих материалов и имеет эргономичную вытянутую форму. В некоторых моделях она оснащается индикатором или диэлектрическим покрытием.

Существуют модификации, где ручка способна изгибаться под углом, чтобы можно было вывернуть или вкрутить метиз в труднодоступном месте.

Длина стержня позволяет отворачивать или утапливать шурупы и болты в заготовки и детали на различную глубину.

Шлицевая часть инструмента находится на конце отвертки. Она совпадает с рисками на головке метиза, позволяя надежно захватить его, чтобы вращение было продуктивным. Крестовые насечки на саморезах – это своего рода стандарт, а на шляпке шурупа вариаций гораздо больше.

Именно поэтому наборы отверток покупать целесообразней тем мастерам, которые работают в сфере строительства, отделки и оказания частных ремонтных услуг. Обычному домашнему мастеру вполне достаточно приобрести основные виды инструмента с двумя-тремя вариациями размера наконечника.

Работать с любой отверткой очень просто: шлиц совмещается с рисками метиза, по часовой стрелке осуществляется выкручивание, а в обратном направлении – вкручивание. Если требуется активировать индикатор, это выполняется нажатием кнопки на ручке.

Где применяется плоский шлиц?

Обычно на рукояти можно увидеть маркировку, в которой скрыт тип шлица. Если производитель указал аббревиатуру SL (slotted) – перед вами отвертка шлицевая плоская.

В среде профессионалов встречается также название «прямошлицевая» или просто «прямая», ее легко узнать по наконечнику в виде плоской лопаточки с небольшим расширением и утолщением у основания.

Ее особенности:

• Шлиц сложно центровать, он нередко соскакивает с риски, особенно у начинающих мастеров;
• Применяется для простейших метизов, имеющих одну продольную насечку;
• Чаще всего востребована при выполнении несложных работ с электроприборами и розетками.

Плоские отвертки для специализированного типа креплений могут дополнительно иметь маркировку с указанием толщины шлица и глубины паза в метизе.

Когда найдется работа для крестообразного наконечника?

За буквами PH или словом Phillips скрываются крестовые отвертки. Выступающие пазы на ее шлице пересекают друг друга под прямым углом. Наконечник имеет форму конуса, что усиливает конструкцию биты. За счет большого числа точек соприкосновения, отвертка с крестообразным шлицем не соскальзывает, как прямая, и вкручивание занимает меньше времени.

Недостаток у такого инструмента один – есть риск сорвать резьбу на метизе, ведь сила прикладывания сосредоточена в узкой области.

Универсальный инструмент

В некоторых наборах инструментов мастеру предлагается отвертка с битами, которые можно комбинировать по необходимости. Рукоятка и стержень один, а вот шлицевую часть легко установить в зависимости от типа рисок на метизе.

Пользоваться таким мультитулом или приобрести определенные узкоспециализированные отвертки, каждый мастер решает сам. Сторонников и противников у обоих типов инструмента достаточно.

Размер, который имеет значение

Крестовые и плоские виды шлицов имеют параметры, которые по-разному маркируются. Размеры отверток помогут определить толщину и ширину наконечника, его габариты.

Крестовые разновидности обозначатся, например, как 0000 – это самая миниатюрная модель для тонких винтов с маленькими шляпками. Их можно встретить в мобильных телефонах, компьютерных деталях, часах. Далее маркировка идет по нарастающей:

Наиболее используемой считается отвертка № 2, а № 4 – незаменима для автомобилистов и мотолюбителей.

Советы по выбору инструмента

Вот несколько рекомендаций, которые подскажут, как выбрать отвертку в магазине.

Крестовые модели отверток нередко снабжены магнитом на кончике биты. Это удобная функция, которая позволяет удерживать шуруп, пока его наживляют в отверстие.

Специализированные разновидности оправдывают себя, только если будут иметь частое применение. Например, модификация с гибким валом оправдана среди сборщиков мебели, а диэлектрическую стоит купить, если домашний умелец способен разобраться с проводкой и починкой розетки.

То же самое касается храпового механизма (позволяет прокручивать стержень, пока рукоять плотно зажата в ладони). Для разовых манипуляций хватит бюджетной отвертки без дополнительных функций.

Прямая рукоять не всегда бывает эффективна. Там, где требуется повышенное усилие и большой крутящий момент, поможет инструмент с Т-образной рукояткой.

Если требуется извлечь болт, который заржавел или был покрыт слоем краски, лучше применить ударную разновидность отверток. Они выполнены из прочного сплава, а на ручке имеется дополнительный элемент – наковальня. По ней можно не только ударять вспомогательными инструментами, но и захватить выступающую часть ключом, чтобы увеличить прикладываемую силу.

Желая купить аккумуляторную отвертку, отдавайте предпочтение известным производителям. Иначе ничего кроме разочарования ваш мини-шуруповерт не принесет. Этот инструмент не подходит для крупного ремонта и длительного использования, а также требует частой подзарядки аккумулятора.

Помните, что у каждой отвертки есть свои слабые места. Храповый механизм боится пыли и более крупных абразивных частиц, ударные разновидности неэргономичны, а индикатор часто перегорает и превращает спец гаджет в обычный инструмент.

Выбирайте отвертки тщательно и пользуйтесь ими правильно, тогда можно будет без труда справиться с самым мелким и упрямым болтиком.

Фото отверток

Также рекомендуем просмотреть:

Помогите сайту, поделитесь в соцсетях 😉

выбираем набор. Как выглядит фигурная отвертка? Виды

Отвёртка – это инструмент, используемый для ввинчивания или отвинчивания ботов. Фигурные отвёртки могут быть разных видов, каждый из которых предназначен для выполнения определённой задачи.

Принцип работы

Инструмент имеет осевой вал с наконечником определённой формы, который помещается в головку винта. На другом конце находится цилиндрическая ручка. Когда ручка отвёртки поворачивается, она создаёт крутящий момент, который разворачивает наконечник с помощью вала.

Есть много различных размеров и видов фигурного инструмента. Отвёртка обычно идентифицируется по форме её наконечника, который должен полностью соответствовать выемке на шляпке самореза или винта.

Виды

Из имеющихся на современном рынке видов фигурной отвёртки можно выделить следующие виды:

• крестообразная;
• усовершенствованная крестообразная;
• шестигранная;
• шестиконечная;
• квадратная;
• треугольная.

Крестообразная получила наибольшее распространение, поскольку в её конструкции очень удобно располагаются шлицы.

Во время эксплуатации наконечника он демонстрирует прекрасную сцепляемость с поверхностью головки шурупа, почему тот лучше и прочнее входит в поверхность, без зазора.

Усовершенствованная крестообразная отвёртка выглядит так же, как и предыдущая модель, только у неё есть дополнительный шлиц, который размещается между каждым пролётом.

Шестигранные отвёртки потому так и называются, что они имеют наконечник с шестью гранями. Каждая плотно прилегает к прорезям крепёжных элементов — вот почему во время использования инструмента достигается лучший эффект. Используют отвёртку при сборке мебели и велосипедов.

На полках магазинов можно отыскать наконечник квадратной формы, его применяют при работе с компьютерной техникой. Есть ещё и треугольные шлицы, которые напоминают геометрическую фигуру, чьи лопасти находятся друг от друга на равном расстоянии.

Маркировка

Отвёртки могут поставляться в продажу комплектом со сменными насадками, что очень удобно и позволяет иметь под рукой всё необходимое. На каждой есть своя маркировка: как правило, это буквы и цифры. Крестообразная подписывается заглавными РН.

У такой отвёртки может быть разный номер:

• 000 — 1.5 мм.;
• 00 — 1.9 мм.;
• 0 — 2 мм.

Усовершенствованные крестообразные маркируются как PZ или PX. На шестиконечных можно увидеть надпись TORX и буквы Е4-Е44. На шестигранных просто написано HEX; на тех, что обладают квадратным наконечником Robertson, если он треугольный — Tri-Wing.

Как узнать размер

Пользователь должен сопрягать размер винта с размером отвёртки. У лезвия Phillips тупой наконечник, а винтовые слоты будут изгибаться там, где они пересекаются. Лезвие Torx имеет звездообразный конец для винтов в приборах и садовом оборудовании.

Измеряют стандартный шлиц головки винта. Можно взять рулетку или линейку: если использовать отвёртку, которая слишком широкая и слишком толстая, установить её в слот не представляется возможным. Когда пользователь берёт инструмент слишком узкий или тонкий, он будет легко соскальзывать.

Для установки винтов в неудобных местах применяют специальные фигурные отвёртки, выбирая короткие, когда пространство ограничено.

Важно найти инструмент правильного размера, чтобы можно было достичь максимальных результатов.

Как выбрать

Хотя есть дюжина различных фигурных наконечников отвёрток, домашний мастер обычно использует только два: Robertson и Phillips. Наконечник должен плотно прилегать к гнезду винта и быть примерно такой же ширины, как и диаметр головки. Если используются шурупы, которые имеют сплющенную головку, то важно, чтобы наконечник не превышал ширину отверстия в шляпке. Наличие инструмента правильного размера, который необходим для выполнения поставленной задачи, предотвращает повреждение винта, облегчает установку и позволяет долгое время сохранить отвёртку в целости.

Профессионалы рекомендуют покупать набор наконечников, чтобы можно было тщательно подобрать размер и толщину. Недорогие не прослужат долго: как правило, они изготавливаются из некачественного сплава, который во время работы гнётся. В этом случае инструмент с испорченным наконечником будет впоследствии бесполезен. Качественные отвёртки продаются с гарантией от производителя, которая даёт возможность бесплатно заменить хвостовик или ручку.

Не стоит покупать отвёртки, которые имеют хромированные наконечники, так как покрытие будет быстро изнашиваться. Качественный инструмент должен иметь закалённый хвостовик.

Особое внимание обратите на эргономичность ручки, поскольку это играет важную роль во время работы. Неудобная и не прорезиненная будет натирать руку, выскальзывать, работать ею неудобно.

Кроме качества и комфорта, есть три вещи, которые следует учитывать при покупке отвёрток:

• шлиц: наиболее распространёнными являются 1/8, 1/4, 3/16, 5/16, и 3/8;
• «Филипс»: наиболее распространёнными являются размеры от 1 до 3, где каждое число соответствует диаметру размера винта;
• «Робертсон»: пять доступных размеров, но для большинства домашних задач используют только два.

В следующем видео вы узнаете, как отремонтировать крестовую отвертку своими руками.

виды, функции, как выбрать, производители

Прикрутить розетку, собрать полочку, установить кронштейн сложно, если под рукой нет отвертки. Универсальных моделей не существует, несмотря на громкие заявления производителей, поэтому выбрать подходящий инструмент нелегко.

Устройство отвертки

Принцип работы отвертки базируется на ее конструкции, состоящей из рукоятки, стержня и наконечника. Глубина и ширина отверстий, в которые вкручиваются шурупы или саморезы, отличаются для разных поверхностей и заготовок.

Поэтому назначение инструмента определяет его форма и размеры инструмента.

Детали отвертки:

• Стержень — позволяет подобрать отвертку под параметры предстоящей работы. Чем он длиннее, тем большая глубина заготовки ему доступна.

При этом в узких и труднодоступных местах длинный стержень является недостатком, так как не позволяет корректно ввести инструмент.

• Наконечник или шлиц — рабочая часть отвертки, расположенная на кончике стержня. Форма шлица совмещается с рисками на головке шурупов. Если саморезы оснащены рисками в форме креста, то у шурупов вариаций формы намного больше.

Под каждую из них предназначен индивидуальный шлиц.

• Ручка — обеспечивает удобство использования инструмента. Существуют и дополнительные функции, связанные с эргономичностью и индикацией.

Отвертка в собранном виде работает так:

• Шлиц вставляется в риски шурупа.
• Движение ручки по часовой стрелке — вкручивание.
• Движение против часовой стрелки — выкручивание.
• Дополнительные функции включаются кнопкой, расположенной в верхней или средней части рукоятки.

Виды отверток

Отвертки делятся на виды по типу шлица. Стандартная маркировка и ее расшифровка указана рядом с названием формы.

Отвертка плоская — SL или slotted

Другие названия — прямая или прямошлицевая. Форма рабочей части — плоская лопатка.

• Подходит для простейших винтов с одной риской.
• Производители дополнительно указывают длину, толщину или глубину паза, если предполагается применение инструмента для работ со специфическим крепежом.
• Шлицевая отвертка чаще всего используется для несложных электрических креплений.
• К недостаткам плоских моделей относится невозможность центровки — бита имеет тенденцию к выскальзыванию из винта.

Сила прикладывается к противоположным (по диагонали) наружным краям прорези.

Крестовая отвертка — PH или Phillips

Бита конусообразной формы и четыре грани для крепежей с крестовым шлицем.

• Крестообразный профиль Philips характеризуется двумя пазами, расположенными под прямым углом друг к другу.
• Этот вариант предлагает ряд преимуществ по сравнению с классической плоской формой — больше точек соприкосновения, увеличенный рабочий контакт.
• Усилие прикладывается вдоль четырех краев — вкручивание менее трудоемко.
• Недостаток — так как сила приложена в узкой области, существует риск повреждения винта или шлица.

Профиль «Филлипс» часто путают с Pozidriv. Неправильное использование может привести к повреждениям и быстрому износу инструмента.

Шестигранная — H или HEX

Эти модели или инбусы узнаются по рабочей части с сечением в форме шестигранника. В сравнении с простой крестовой моделью крутящий момент бывает повышен до 10 раз.

Встречается три варианта HEX-моделей:

• Внутренний — выступ расположен внутри, предназначен для крепления шурупов, имеющих соответствующую впадину. Форма с шестью гранями, которые стоят под углом по отношению друг к другу.

Недостаток — повышенная концентрация напряжения, приводящая к деформации крепежа.

• Внешний — выступ по ободку, применяется для крепежей с неутопленными головками. Возможно использование в качестве альтернативы гаечному ключу. Этот вариант тоже шестиугольной формы с шестью гранями.

Они стоят под углом 120 градусов по отношению друг к другу.

• Виброзащищенный — модель имеет отверстие в наконечнике биты, совпадающее по форме с выступом головки винта. Этим обеспечивается устойчивость и защита от вибраций.

Функциональность всех трех видов идентична.

Квадратная — Robertson, Square Head

• Сечение в форме квадрата.
• Четыре поверхности под прямым углом друг к другу.
• Противоположные стороны параллельны.
• Из-за небольшой площади диска профиль неэффективен для передачи больших крутящих моментов.

Эта модель редко встречается в России, практически отсутствует в Европе, но повсеместно распространена в США. Используется, помимо стандартного применения, в механике старинных автомобилей.

Крестообразная с направляющими — PZ или Pozidriv

Профиль Pozidriv производится в форме двух крестов, смещенных под углом 45 градусов для плотного ввода в крепеж.

• Дополнительный крест более узок, чем главный, и меньшей глубины. Это обеспечивает дополнительную стабильность и устойчивость.
• Pozidriv — усовершенствование классического профиля Phillips.
• Четыре дополнительные грани или луча помимо крестового профиля служат для выталкивания наконечника.
• Крестовой шлиц имеет углубление для направляющей.
• Плотнее входит в крепеж, чем простая крестовая форма.

В середине шлица предусмотрено отверстие для увеличения силы давления, но оно не устраняет недостатков классической крестообразной конструкции.

Звездообразная — TORX

Инструмент с пазами, по форме напоминающими шестиконечную звезду.

• Используется для передачи повышенного вращающего момента в сравнении с классическими вариациями.
• В процессе работы не повреждается шлиц или винт.
• Отсутствует опасность проскальзывания инструмента, как это иногда бывает с плоским профилем.
• Благодаря пониженным радиальным силам продлевается срок службы инструмента. Это результат сочетания круговой геометрии шлицевых лепестков, боковых стенок и приводного угла в 15 градусов.

Обратите внимание на различия TORX и TORX PLUS: они предназначены для разных крепежей, несмотря на идентичную функциональность и внешнее сходство. У TORX PLUS лепестки сплющенные, а не закругленные. Это усиленный вариант модели.

TORX виброзащищенный обладает теми же свойствами, что и классические TORX. Разница в том, что инструмент имеет отверстие, расположенное в наконечнике, а соответствующая винтовая головка дополнена небольшим центральным штырем.

Характеристики

Характеристики инструмента читаются по его полной маркировке. Например, SL1*80 – плоская отвертка со стержнем диаметром 5 мм, длиной 80 мм, подходящая для крепежей диаметром менее 3 мм.

В сочетании с маркировкой типа (SL, HEX, PH и т. п.) таблица дает полную картину характеристик и особенностей применения конкретного инструмента. Иногда маркировка дополняется указанием металлосплава, из которого изготовлен шлиц.

Функции отверток

Отвертки оснащаются дополнительными наборами опций, которые подбираются по видам работ и требованиям к инструменту.

Электромонтажные работы

В приоритете защита от ударов током и обнаружение электропроводки.

• Диэлектрическое покрытие — инструмент для работ с проводкой под напряжением. Электроизоляция способна выдержать до 1000 вольт. Чаще таким моделям сопутствует маркировка красного цвета.

Диэлектрическая отвертка может покрываться слоем изоляции на всю длину стержня вплоть до шлица.

• Тестер, пробник — в отвертку встраивается устройство, способное обнаружить скрытую проводку и наличие тока в розетке. При выявлении источника напряжения инструмент подает световой или звуковой сигнал.

Индикаторная отвертка сигнализирует при зажатии верхней части характерным свечением. Чаще эти модели выпускаются в прозрачных корпусах.

Сложные эксплуатационные условия

Для доступа к труднодоступным местам, раскручивания заржавевшего крепежа или продолжительных объемных работ применяется специнструмент или подручные средства.

В некоторых моделях отверток предусмотрены функции, облегчающие работу в сложных условиях. Универсальных вариантов не существует, инструмент подбирается под конкретную задачу.

• Труднодоступные места — для облегченного доступа применяются отвертки с гибким стержнем. Чаще всего в таких моделях предусмотрено дополнительное армирование, пружинный каркас или магнитный бит.
• Обработка тугих крепежей — чаще всего затруднения вызывает коррозия, намертво сцепляющая шуруп с поверхностью. Для таких задач применяются модели, способные выдержать удар подручного инструмента (молотка, зубила).

Ударная отвертка оснащается металлическим корпусом и рукояткой. При ударе подсобного инструмента по торцу происходит вращение шлица отвертки.

• Продолжительные работы — чаще всего это процессы, требующие многоразового скручивания крепежей. Для упрощения работ используются реверсивные отвертки с храповым механизмом.

Если предстоит вкрутить более десяти болтов, применяется мини-аналог шуруповерта — аккумуляторная отвертка.

Разные типы крепежей

Для работ с неоднородным крепежом применяются модели с функцией смены бит. Если предстоит одновременная работа с плоским и крестообразным крепежом, предпочтительны комбо-модели.

Чаще всего это рукоятка со вставным стержнем, на котором закреплены разноплановые типы бит. Переворот стержня в комбо-моделях превращает крестовую биту в плоскую. Другой вариант — несъемный стержень с магнитным держателем для сменного шлица.

Для разноплановых работ чаще выбирается не конкретная модель, а набор отверток. Он представляет собой небольшой футляр или чемоданчик, в который уложено несколько отверток или только одна — базовая и комплект сменных насадок для нее.

Комплектация

Особенности шлицев подробно рассмотрены выше, поэтому сосредоточимся на оставшихся компонентах комплекта — рукоятках и стержнях.

Рукоятки

Рукоятки бывают из пластика или поликомпозитные. Для уменьшения скольжения применяется резиновое покрытие, углубления или насечки. Покрытие придает инструменту эргономичность и удобство.

• Храповый механизм — присоединяемая рукоять-«трещотка», схожая с теми, что используются в составных гнездовых ключах. При работе стержень и наконечник свободно прокручиваются, а ручка остается неподвижно зажатой в руке.

Модель не требует лишних движений, поэтому оптимальна для объемных работ.

• Т-образные — модели поворотного типа с изогнутым или цельным верхом, поддерживающим установку вспомогательного рычага.
• С пяткой — чаще всего присутствуют в комплектах ударных отверток. Вместо утапливания в рукоять применяется сквозной ход. Стержень на свободном от насадки конце имеет утолщение — пятку, которая смягчает нагрузку от ударов молотком.

Модифицированные рукоятки облегчают завинчивание/отвинчивание или увеличивают силу крутящего момента. Чаще всего функциональность задается кнопкой или реверсным переключателем на ручке.

Стержни

Модификации стержня позволяют добавить инструменту дополнительную функциональность.

• Нестандартной длины — удлиненные или укороченные модели отверток. Ограничения длины распространяются на стержень и ручку. Подходят для обработки труднодоступных мест. Чаще встречаются в комбо- или гибких моделях.
• С функцией смены наконечника — инструмент в такой комплектации оснащен храповым механизмом или стандартной рукоятью. Вариант без механизма подразумевает использование универсального комбо-стержня. Для шлицев таких моделей в комплекте предусмотрены сменные биты.
• Граненый стержень — вариант с квадратным или шестиугольным сечением (стандартное – круглое). Поддерживает использование рычагов для добавления силы кручения. Рычагом выступает подручный инструмент.

Биты и головки — представляют собой типовые насадки для наконечников.

Аксессуары

Индивидуальных аксессуаров для отверток не предусмотрено. Ими дополняются лишь комплекты, сочетающие разноплановые типы насадок или отверток.

Такой комплект чаще состоит из корпуса с углублениями для удобного расположения базовых и запасных деталей.

• Малые или бюджетные комплекты представляют собой небольшие пластиковые футляры.
• Профессиональные модели — чемоданчик с ручкой для комфортной переноски, пластиковый либо с резиновым напылением.

Внутри содержится набор отверток, сменных головок или насадок.

Чем крупнее комплект, тем больше вариаций для разных видов работ, размеров и форм рисок.

Встречаются модели, дополненные защитными средствами — антикоррозийной жидкостью, маслом для смазки металлических элементов, щеткой для очистки.

Аккумуляторные модели дополняются зарядным устройством и сменной батареей. Бытовые вариации чаще обходятся без этих аксессуаров — покупатель самостоятельно заботится о своевременном заряде.

Особенности

Особенности отверток рассматриваются в привязке к типу шлица инструмента.

По типу шлица

• Плоские — инструмент закручивает стандартные винты и шурупы, маркировка отмечается по ширине наконечника. Подходит для крепежа с крестообразными рисками. Плоские модели используются для бытовых и электромонтажных нужд.
• Шестигранные — для крепежа с шестигранными рисками. Распространены варианты нестандартного вида, представляющие собой Г-образный стержень с гранями, загнутый в верхней части.

Толщина стержня соответствует шлицу крепежа, для которого он подходит.

• Звездообразные — применяются при ремонте бытовой техники и мобильных телефонов. В быту используются редко, так как требуют специальных навыков.
• Крестообразные — наиболее удобны для бытовых и профессиональных нужд. Встречаются модели, поддерживающие комбинирование с плоским шлицем. Оптимальны для закручивания всех типов саморезов и винтов подходящей формы.

Существуют спецмодели для узкого применения, адаптированные под использование лишь с одним или несколькими видами крепежей:

• Спаннеры — двухштырьковые вариации для лифтов с антивандальной защитой.
• Трилистники (Tri-Wing) — для авиации и сложной электроники.
• Асимметричные (Torq-Set) — только авиапромышленность.
• Clutch — для грузовиков Chevrolet и GMC.
• Pentalobe — пятигранный вариант для техники Apple.

Эти модели не используются в быту, но без знания об их существовании ремонт сложной техники не всегда возможен.

Плюсы отверток

Преимущества отверток базируются на комплектации и функциональности. Комфортный набор опций не всегда заменяет специфические функции.

Базовые достоинства опций:

• электромодели или аккумуляторный тип — повышенная скорость работы;
• с реверсом — поддерживают выкручивание крепежей;
• храповые — минимальная нагрузка на руки;
• ударные — справляются с тугими шурупами, которые обычная отвертка не скрутит;
• индикаторные — возможность определения фазы, поиск проводов под напряжением;
• диэлектрические — безопасны при электромонтажных работах, предпочтительны, когда нет возможности обесточить помещение.

Достоинства обычно комбинируются. Например, диэлектрическое покрытие сочетается с опцией индикации, аккумулятор — с реверсом.

Проблемы

Недостатки, осложняющие эксплуатацию, также связаны с набором функций. Чем меньше в отвертке дополнительных опций, тем выше шанс, что инструмент прослужит длительный срок.

Проблемные места:

• Аккумуляторный тип — требует постоянной смены или зарядки батарей. В условиях крупного ремонта помещения быстро выходит из строя. Чаще эта особенность встречается в китайской технике, качество которой не всегда соответствует потребностям российских условий.
• Храповые — чувствительны к абразивам и пыли. Механизм выходит из строя при использовании в пыльных помещениях или на стройке.
• Ударные — неэстетичны из-за металлического корпуса, редко встречаются эргономичные модели этого типа.
• Индикаторные — основная проблема заключается в перегорании светового индикатора, после чего модель превращается в обычную отвертку. Звуковая индикация требует смены батарей.

Текущий заряд не отображен на корпусе, поэтому в нужный момент легко оказаться без соответствующей функциональности.

Модели с реверсом в списке проблем не представлены, так как механизм крайне редко выходит из строя. Диэлектрические вариации сродни обычным, отличие лишь в покрытии, поэтому их эксплуатация проблем не вызывает.

Как выбрать отвертку

Отвертка выбирается в соответствии с предстоящими задачами и типом крепежа, с которым планируется работать.

О качестве инструмента скажут следующие параметры:

• Прочность стержня — указывается на корпусе. Предпочтителен инструмент с параметром прочности в диапазоне 47–52 единиц по Роквеллу. Показатель ниже обозначенного свидетельствует о вероятности изгибов, в выше — о склонности к растрескиванию.
• Сплав — универсальным считается Cr-V или хромванадиевый. Он поддерживает достаточную механическую прочность.
• Комплектация — предпочтительны эргономичные прорезиненные рукоятки. Инструмент не должен выскальзывать из рук, даже если они влажные. Желательно подбирать биты с магнитным напылением для комфортной работы с мелким крепежом.

Для инструмента российских производителей предусмотрено соответствие ГОСТ 17199–88. На корпусе или рукояти в этом случае присутствует маркировка.

Эксплуатация

Наибольшую опасность при работе с отверткой несет нецелевое использование инструмента.

• До начала работ выберите отвертку соответствующего типа и убедитесь, что размер рабочей зоны соответствует размеру крепежного профиля.
• При работе необходимо применять ее только по назначению, не подвергать нагреву до температур, выше допустимых, не использовать отвертку, наконечник которой поврежден.
• Рукоятка должна быть изолирована и лишена сколов, если работа ведется под напряжением.
• Стержень отвертки нужно располагать вдоль оси крепежа.

Гарантия

На ручной инструмент распространяется гарантия, срок которой варьируется от 12 месяцев до вечного обслуживания.

• Необходимость в обмене товара или возврате потраченных средств возникает в случае, если купленная отвертка оказалась бракованной, испортилась или сломалась по вине производителя.
• Отказ в получении обслуживания по гарантии получают в случае несоблюдения правил использования инструмента или при механических повреждениях.

Бюджетный сегмент позволяет людям не обращаться в сервис-центры, а покупать новый инструмент.

Неисправности

Неисправности отверток в базовом виде ограничиваются поломкой рукояток или затуплением металла шлица.

• Если рукоятка сменная, она заменяется на аналог. Модели с цельными ручками подлежат утилизации. Впрочем, народные умельцы фиксируют сломанный пластик путем нагревания или с помощью суперклея.

В этом случае долговечность починенной ручки не гарантирована, инструмент более не подходит для вкрутки саморезов и тугих болтов.

• Затупившуюся отвертку подтачивают с помощью болгарки и отрезного круга, дремеля или надфиля. Последний вариант наиболее трудоемок. Затачивание отвертки диском требует его фиксации под углом 90 градусов для создания корректных скосов.

Самостоятельная починка возможна лишь в случае севшего аккумулятора или засорившейся трещотки. При засорении механизма инструмент разбирается, прочищается от абразива и смазывается для профилактики.

Модели со сложной механикой чаще подлежат ремонту в условиях сервиса.

Производители отверток

FIT

Поставщик бюджетного инструмента из Китая. Сама компания расположена на территории Канады. Предлагают большой выбор ручного инструмента. Гарантия указана только на электроинструмент и равна 1 году.

Gross

Немецкий бренд, инструмент выпускается в Китае. Обладают безупречным качеством, надежностью и эргономичностью, соответствующим европейским стандартам для работы на профессиональном уровне. Гарантия – 1 год.

Hama

Немецкая компания, выпускающая инструмент и аксессуары в разных отраслях. Предоставляют огромный выбор (более 17000 наименований товаров). Условия гарантии не указаны.

JONNESWAY

Производитель профессионального инструмента из Тайваня. Продукцию изготавливают из высококачественных материалов по общепринятыми стандартам. Применяется на предприятиях с высокими требованиями к оснащению. Гарантия на товары пожизненная.

Makita

Японский производитель, специализирующийся на хозяйственной технике и инструменте, изготовление которых происходит в Китае. Качество и долговечность подтверждаются пожизненной гарантией и международным сертификатом качества.

Stanley

Компания, основанная в США, а инструменты изготавливаются в Тайване. Специализируются на ручном инструменте для профессионалов и любителей. Основными качествами продукции являются инновационность и удобство. Гарантия производителя стандартная – 1 год.

STAYER

Молодой российский производитель, специализирующийся на изготовлении бюджетного инструмента, силовой техники, теплового оборудования. Продукция компании славится высоким качеством и сроком использования. Гарантия на инструменты – 5 лет.

Wiha

Мировой лидер по изготовлению ручного инструмента премиум-класса. Производят более 3000 видов инструментов, которые славятся качеством и функциональностью. Гарантия – 2 года.

Zubr

Молодой российский производитель, специализирующийся на изготовлении бюджетного инструмента, силовой техники, теплового оборудования. Продукция славится хорошим качеством и сроком использования. Гарантия на инструмент – 5 лет.

фигурная, плоская, назначение и классификация

Отвёртка является незаменимым инструментом каждого уважающего себя хозяина. Она есть практически в каждом доме, и необязательно нужно быть специалистом или мастером, чтобы уметь пользоваться ей. Люди начали обширно пользовать этим инструментом ещё в XVIII веке, и с тех пор отвёртка прошла значительные эволюционные изменения. Кроме того, что появились новые виды шлицов, также изменения коснулись рукояток, которые способны добираться до цели даже в труднодоступных местах.

Основные положения

Как и несколько веков назад, отвёртка состоит из трёх основных элементов: рукоятка, стержень и наконечник. Рукоятка у всех отвёрток практически одинакова, основными свойствами, которыми она должна обладать, являются: удобность держания в руке, крепость материала и обязательно непроходимость электричества. Что касается стержня, то он может быть разной длины, в зависимости от труднодоступности крепёжного элемента, который необходимо закрутить или выкрутить. Наконечник имеет множество вариаций, зависящих от вида крепёжного элемента, к которому будет применяться инструмент. Различают следующие виды наконечников:

• Плоский. Самый старый вид стандартного наконечника, считается самым распространённым. Наконечник выполнен в виде неширокой прямой пластины и применяется при замене дверных ручек, розеток, ремонте электроприборов и так далее.
• Крестообразный. Также является не менее распространённым типом, чем плоский наконечник. Выполнен он в виде креста с четырьмя равноудалёнными гранями. Благодаря своему расположению шлицов, этот тип наконечника имеет улучшенное сцепление с поверхностью крепёжного элемента, благодаря чему можно откручивать и закручивать элементы с более лучшим эффектом. Применяется в саморезах по дереву и металлу, в мототехнике и автомобилях, в бытовой технике.
• Крестовый усовершенствованный. Выполнен в том же виде, что и обычный крестовый, но имеет дополнительные шлицы, размещённые между основными, по одному на каждый пролёт. Таким образом достигается ещё больший эффект затягивания болтов и саморезов. Имеет распространённое применение в крепежах мебельной продукции.
• Шестигранный. Этот наконечник сделан в форме обычного шестигранника. За счёт плотного соприкосновения со всеми стенками в прорези крепёжного элемента достигается максимальный эффект, который по эффективности превосходит крестовый наконечник. Применяется на мебельных шурупах (конфирмант), велосипедах.
• Шестиконечный. Представляет собой шестигранник с заострёнными углами и используется для болтов маленьких размеров в мобильных телефонах и других сложных устройствах.
• Квадратный. Не менее распространённый тип наконечника, чаще всего используемый в компьютерной технике.
• Треугольный. Этот тип наконечника выполнен в виде тройного шлица, напоминающего треугольник с равноудалёнными друг от друга лопастями. Применяется в бытовой кухонной технике. Легко заменяется отвёрткой с плоским наконечником необходимой ширины.

Маркировочные обозначения

Каждая насадка имеет свою маркировку, которая наносится на инструмент в виде латинской буквы или сочетания нескольких букв и цифр. Так, наконечники имеют следующие обозначения:

• Плоский — SL (Slotted). Маркируется цифрами, обозначающими длину наконечника 1−10 мм.
• Крестообразный — PH (Phillips). Имеют следующие номера, обозначающие диаметр наконечника: 000 (1.5 мм), 00 (1.9 мм), 0 (2 мм), 1 (2−3 мм), 2 (3−5 мм), 3 (до 7 мм), 4 (от 7.1 мм).
• Крестовый усовершенствованный — PZ (Pozidriy) PX (Phillips Square-Driv и Philips Quadrex).
• Шестиконечный — TORX. Обозначаются буквами Е4-Е44.
• Шестигранный — HEX (Hexagonal).
• Квадратный — Robertson.
• Треугольный — Tri-Wing.

Определяя, какой тип инструмента необходимо использовать, нужно также учитывать размер крепёжного элемента.

Некоторые виды специальных наконечников для отвёрток имеют пустую кругообразную выемку посередине шлицов, такие отвёртки называются «антивандальные», так как имеют узкий круг применения и имеются не у каждого человека в арсенале инструментов.

Разновидности рукояток

Рукоятки отвёрток за время эволюции бытовых и профессиональных инструментов также прошли немалые изменения. Они стали удобнее, мощнее и крепче. А в некоторые добавились сложные элементы с вращательными механизмами. Кроме традиционных типов, существуют и такие:

1. Рукоять с «пяткой». Такой тип отвёртки характерен тем, что стержень располагается вдоль всей длинны инструмента и выходит с обратной стороны. Понятие «пятка» возникло потому, что место, выступающее с другой стороны, образует толстый выступ, по которому можно бить молотком. Используется в грязных и ржавых местах, где отвёртку можно использовать в качестве стамески.
2. Рукоять с храповиком. Работает по типу прерывистого движения в одну сторону с преобразованием возвратно-вращательного движения и переключателем, позволяющим менять направление движения. Обычно такие отвёртки выпускают с комплектом различных насадок, позволяющих применять инструмент практически ко всем видам крепежа.
3. Поворотная или т-образная. Такая отвёртка изготавливается в виде буквы Т либо с отверстием в верхней части рукоятки для дополнительного рычага, что позволяет такому инструменту максимально туго затягивать крепёжные элементы.

В зависимости от вида работ, труднодоступности крепёжного элемента, а также вида самого крепежа, применяются различные типы насадок и размеры стержней отвёртки. От миниатюрной длины стержня, измеряемой миллиметрами, до самой длинной в несколько десятков сантиметров. От обычной плоской насадки до храпового механизма с шестигранным наконечником. А также существует отвёртка с гибким стержнем для проникания в труднодоступные места.

Нестандартные применения

Бывает так, что необходимо что-то закрутить в труднодоступном месте, куда может пролезть только стержень отвёртки. А под рукой нет специального инструмента, способного удерживать крепёжный элемент. Тогда приходится идти на такое ухищрение, как намагничивание наконечника. Тогда болт или шуруп будет легко держаться на наконечнике, что позволит доставить его и закрутить в любом месте. Следующие шаги покажут, как намагнитить отвёртку в домашних условиях:

1. При помощи магнита. Для этого подойдёт мощный магнит, желательно неодимовый. Чем сильнее будет магнит, тем лучше эффект от намагничивания. Купить необходимый магнит можно на рынке либо в хозяйственном магазине. Если же дома лежат старые жёсткие диски от компьютера, можно использовать магниты, находящиеся в нём. Для правильного намагничивания необходимо очистить поверхность стержня от загрязнения и высушить поверхность после обработки. Затем необходимо взять магнит и проводить по стержню инструмента от рукоятки до наконечника, делать это нужно несколько раз, затем провернуть инструмент на четверть оборота и проделать то же самое с каждой стороной. Проводить магнитом нужно только в одном направлении. Если после окончания процедуры инструмент не в состоянии удерживать крепёж, то весь процесс необходимо повторить заново. В случае повторной неудачи, стоит заменить магнит более мощным. Инструмент из хорошей стали способен удерживать магнитные домены до нескольких месяцев. Если инструмент необходимо размагнитить, то можно провести эту же процедуру, но в направлении от кончика до рукоятки либо постучать инструментом о пол или стену, что поспособствует разрушению магнитных доменов.
2. С помощью батарейки. Для этого способа понадобится электропровод небольшого сечения длиной не менее одного метра и зачищенными с обеих сторон концами. Лучше всего подойдёт провод сечения 2.5 квадрата с одинарной изоляцией. У провода зачищаются концы, а остальная не зачищенная часть наматывается на стержень отвёртки, образуя таким образом своеобразное магнитное поле. Затем берётся батарейка или крона мощностью от 6 до 9 вольт (не меньше и не больше), к которой подсоединяются зачищенные концы провода. Разницы куда подключать минусовый и плюсовый контакт нет. Важно знать, что обычно инструменту хватает от половины до одной минуты, чтобы полностью намагнититься. По истечении этого времени батарею необходимо отключить от проводов, освободить инструмент и поверить его на крепеже. Если намагничивание прошло неудачно, можно попробовать увеличить количество мотков, расположив их в два слоя друг на друга. Также может помочь увеличение мощности батареи, но следует опасаться поражения электрическим током или искрами, поэтому все манипуляции следует проводить в диэлектрических перчатках.
3. Есть также несколько вариантов намагничивания инструмента, которые скорее будут считаться любительскими. Можно намагнитить инструмент с помощью шёлкового платка или синтетической тряпки. Если тщательно потереть по наконечнику подобной тканью длительное время, то на какой-то промежуток времени, отвёртка сможет удерживать небольшой болт или шуруп. Если под рукой нет ничего, чем можно намагнитить инструмент, то можно использовать молоток либо тяжёлый гаечный ключ. Для этого необходимо расположить инструмент наконечником по направлению на север и бить по кончику длительное время. Таким образом, магнитные домены выстраиваются по направлению магнитного поля Земли.

Во время проведения всех манипуляций необходимо придерживаться определённых правил, чтобы не пострадал ни организм человека ни сам инструмент. Используя неодимовый магнит, следует помнить, что он имеет очень мощную силу притяжения и способен прищемить часть кожи. Все действия нужно проводить в специальных диэлектрических перчатках.

Восстановление крестовой отвёртки

Так как этот тип отвёртки является самым распространённым, а его шлицы не имеют достаточной площади соприкосновения со стенками крепежа, то случается так, что со временем шлицы инструмента стираются, и уже невозможно добиться необходимого эффекта. Тогда и появляется вопрос, как восстановить инструмент, чтобы он служил как прежде.

Конечно, добиться того состояния, в котором был инструмент, после покупки уже не получится, но, приложив небольшие усилия, можно добиться ощутимого эффекта. Обычно шлицы отвёртки стираются таким образом, что от них остаётся лишь тоненькое продолжение стержня, который, упираясь в дно крепежа, не даёт оставшимся шлицам зацепиться за стенки прорезей в болте или шурупе. В таком случае шлицы необходимо заточить.

Для начала необходимо отрезать лишнюю часть стержня до момента начала оставшихся шлицов. Сделать это можно с помощью болгарки. Затем можно использовать эту же болгарку для нарезки новых канавок, которые будут служить разделителями шлицов. Делать это необходимо аккуратно, накрепко закреплённым в тисках инструментом, надев защитную маску или очки. Немного прорезав канавки болгаркой, далее необходимо всё делать напильником треугольной формы со средним напылением.

Напильник вставляется в канаву так, чтобы нижний его угол был в прорезанной канавке, а стенка прилегала к будущему шлицу. Поступательными движениями напильник водится вперёд и назад до достижения необходимой глубины. Затем необходимо перейти на следующий шлиц и повторить процедуру.

Для проверки можно использовать любой саморез, если какая-то сторона наконечника не полностью входит в паз крепежа, то этот шлиц нуждается в доработке.

Originally posted 2018-03-28 15:30:30.

11 рановидностей с названиями и маркировка

У любого рачительного хозяина или хозяйки в доме всегда найдётся определённый базовый набор универсальных инструментов, в котором чаще всего будут присутствовать молоток, пассатижи и пара отвёрток. И если с первыми двумя предметами чаще всего всё ясно, то подобрать качественную и действительно универсальную отвёртку не так-то просто. Современный рынок предлагает потребителю огромное количество разновидностей этого инструмента, что ещё больше осложняет выбор. В этой статье мы подробно разберём наиболее часто встречающиеся виды отвёрток и расскажем об особенностях каждого из них.

Содержание статьи

Классификация инструмента

Классическая отвёртка состоит из рукоятки, изготавливаемой из различных материалов (от пластика и дерева до стали и диэлектриков), стержня и наконечника, который иногда называют шлицем. В зависимости от вида, материалов и формы этих трёх основных элементов, отвёртки и различаются между собой.

К самым популярным и широко применяемым как в быту, так и в профессиональной деятельности, относят слесарные отвёртки — плоские и крестовые. Благодаря прямой или крестообразной форме шлица таким инструментом удобно откручивать распространённые типы крепежа (шурупы, саморезы и т. д.).

Справка. При помощи стандартной отвёртки с крестообразным шлицем открутить крепёж с прямым шлицем вряд ли получится, а вот если шлиц крепежа будет крестообразным, а наконечник отвёртки – прямым, то такой шуруп всё же можно будет выкрутить.

Очень популярна в быту и так называемая переставная отвёртка. Её стержень можно легко вынуть из рукоятки вручную, при этом на разных концах стержня находятся разные виды шлицев, что делает такой инструмент гораздо более универсальным. Некоторые переставные модели могут иметь сразу по 4 наконечника в комплекте, что ещё больше расширяет их функции, а многие и вовсе имеют целый набор сменных бит под любые шлицы.

Точная отвёртка пригодится тем, кто часто работает с мелкими деталями и механизмами. Очень часто такой инструмент можно увидеть в руках у мастеров по ремонту мобильной техники (смартфонов, планшетов и т. д.).

Двухкомпонентные модели получили своё название за использование полипропилена и резины при изготовлении рукояти. Такие изделия обычно обладают отличными эргономическими качествами. Материал, из которого выполнена рукоятка, не скользит даже в мокрых руках, а магнитное покрытие наконечника предназначается для того, чтобы не дать вывернутым шурупам упасть и потеряться.

Мастера по работе с часами обычно используют специальные часовые отвёртки. Их основное отличие – тонкие (не более 1 мм) наконечники. Работать с ними часто приходится под увеличительным стеклом. Чаще всего такие изделия продаются наборами, однако можно найти и отдельные экземпляры под конкретный размер шлица.

Продолжая говорить о профессиональных инструментах, нельзя не упомянуть так называемые модернизированные виды отвёрток, использующиеся чаще всего специалистами в той или иной профессии. Одни из представителей этого вида — диэлектрические модели, предназначенные для работы с электрическими сетями. Такой инструмент при работе защищает электрика от поражения током, даже если сеть находится под напряжением.

Справка. Модели из диэлектрика часто снабжают тестовым индикатором. С его помощью можно определять примерное расположение проводки, скрытой в поверхности стен, а иногда и уровень напряжения в ней.

При помощи ударных отвёрток можно «утопить» вкручиваемый винт в покрытие без приложения дополнительных усилий со стороны: их конструкция позволяет создавать усиленный импульс, направляемый на шлиц. При помощи такой отвёртки очень удобно раскручивать проржавевшие крепления.

Достаточно удобными в долгой работе (но дорогостоящими) считаются реверсивные отвёртки. Они снабжаются так называемым храповым механизмом, который позволяет при помощи данного инструмента производить монтаж и демонтаж крепежа без отрыва руки от рукоятки, просто совершая возвратные движения кистью.

Принцип действия такого механизма напоминает трещотки, которыми часто пользуются автомеханики для откручивания болтов. Чаще всего реверсивные модели имеют несколько сменных бит под разные типы креплений.

Аккумуляторные отвёртки по принципу действия и внешнему виду больше напоминают шуруповёрты, однако их всё же выносят в отдельную категорию. Настройка усилия вкручивания, передаваемого на стержень, позволяет мастеру «выровнять» усилие, которое будут оказывать все закреплённые элементы конструкции на её каркас. Очень часто такие модели применяются при сборке мебели и других конструкционных изделий.

Особого внимания заслуживают телескопические модели, у которых регулируется длина стержня. При помощи такого инструмента можно выкручивать крепления даже в труднодоступных местах.

Очень часто в работе случается, что до нужного винтика под прямым углом никак не добраться, какой бы ни была длина стержня, и тогда на помощь приходят отвёртки с гибким валом. Их стержень выполнен из гнущегося материала и может изменять угол изгиба до определённых значений, позволяя выкрутить даже самый «трудный» саморез или шуруп.

Маркировка отвёрток

На многих отвёртках можно найти цифробуквенные обозначения, определяющие предназначение инструмента. Для того чтобы полностью разобраться в основных типах маркировки отвёрток, предлагаем вам ознакомиться с данной таблицей, обозначающей типы наконечников.

Маркируются изделия и в зависимости от диаметра и длины стержня: от 0 до 4 с минимальным значением диаметра в 4 мм (для номера 0) и максимальным – в 10 мм (для номера 4). При этом «нулёвки» лучше подойдут для винтов с диаметром наружной резьбы менее 2 мм, в то время как «четвёрки» лучше справятся с креплениями с диаметром наружной резьбы от 7 мм и более.

Кроме того, в маркировке может содержаться информация о материале изготовления стержня. Одним из наиболее популярных на сегодня материалов для стержней отвёрток считается хром-ванадий.

Подпишитесь на наши Социальные сети

: их применение и особенности

появились в начале 15 века, когда они были изобретены для затягивания недавно изобретенных винтов, используемых в металлических костюмах для брони и двигателей для войны.

Однако не так много изменилось в технологии винтов и их отверток, и единственными реальными изменениями за последние несколько сотен лет были увеличение разнообразия приводов, улучшение металлов, используемых при их производстве, и дизайн других эффективные ручки для отверток.

Сегодня успех современной техники и промышленности во многом зависит от скромного винта и соответствующего отвертки. Итак, если вы планируете проект своими руками или покупаете новые отвертки, читайте дальше! Потому что в этой статье мы расскажем вам все, что вам нужно знать об отвертках.

• Типы отверток
• Типы головок винтов и размеры
• Области применения и применения

• Руководство по покупке

Использование и применение

Ниже приведена таблица, в которой перечислены наиболее распространенные типы головок винтов и отверток, а также их общее применение.

Графическое руководство по головке винта и головке отвертки.

Типы отверток

На рынке доступно множество типов отверток, но наиболее популярными являются головки Phillips, шлицы и Pozi.

Вот подробный обзор каждого типа.

1. Отвертка с крестообразным шлицем:

Если смотреть спереди, кончик отвертки выглядит как крест, но в высококачественных отвертках кончик инструмента будет закругленным.Инструменты с острыми, почти игольчатыми наконечниками не подходят к винтам западного производства. Поэтому не покупайте их, если вы не работаете с винтами, которые соответствуют их более узкому профилю.

Размер отвертки Phillips Направляющая

Высококачественные винты Phillips всегда помечены цифрой, выгравированной на головке, и это число обозначает размер необходимого привода.

Для обычных домашних работ наиболее часто используется диск Phillips №2. Хотя они доступны в размерах от 1 до 4, существуют и более крупные для промышленного применения.

2. Прорезь:

Это самый старый тип привода, и это просто прорезь, прорезанная по всей ширине винта. Однако винты с прорезями становятся все более редкими из-за сложности их затяжки до высоких значений крутящего момента без повреждения головки.

Для винтов с шлицевой головкой требуется инструмент с плоским лезвием. Доступны несколько размеров для установки винтов разных размеров. Однако угол сужающегося наконечника при взгляде сбоку имеет решающее значение, поскольку он определяет, насколько хорошо наконечник будет захватывать стороны паза.У высококачественных инструментов наконечники расположены очень близко и параллельно наконечнику, чтобы предотвратить его выскальзывание из паза при высоких значениях крутящего момента.

Ниже приведена таблица, в которой указана ширина плоского лезвия по отношению к винтам с шлицами различных размеров. Очень важно использовать правильную отвертку для каждого винта размера, чтобы не повредить привод слота.

3.Пози-привод:

Пози-привод был разработан винтовой компанией Phillips в сотрудничестве с американской винтовой компанией.Цель сотрудничества заключалась в том, чтобы устранить тенденцию обычных отверток Phillips выпирать из привода из-за углов между отверткой и винтом.

В этом приводе углы в приводе уменьшены, и соответствующее уменьшение угла на наконечнике отвертки обеспечивает улучшенный контакт между приводом и наконечником. Это значительно снижает шансы водителя выскользнуть из привода. Это означает, что к этим винтам можно прилагать более высокие значения крутящего момента без повреждения головок.Привод также усилен четырьмя мелкими радиальными линиями между основными выемками для обеспечения дополнительных точек контакта.

Пози-приводы не так распространены в Америке, как в Европе и других странах. Обычно они имеют размер от 1 до 3.

4.Привод Робертсона (квадратная выемка):

Также известный как привод Робертсона, привод в этих винтах представляет собой углубленный квадрат. Поскольку здесь нет углов, для драйвера практически невозможно выскользнуть из выемки, а это означает, что могут применяться очень высокие значения крутящего момента.Фактически, более вероятно, что винт отломится до того, как квадратная отвертка выскользнет из привода.

5. Отвертка Torx:

Этот привод имеет форму шестиконечной звезды, но с закругленными концами. Углы отсутствуют, а большая площадь контакта между винтом и отверткой обеспечивает отличный контакт. Это также означает, что эти винты можно затягивать с очень большим крутящим моментом.

Однако приводы в этих винтах относительно неглубокие, поэтому необходимо соблюдать осторожность.Убедитесь, что в приводе нет грязи или других твердых материалов, которые могут уменьшить эффективную площадь контакта между приводом и приводом. Приводы Torx доступны как во внутреннем, так и во внешнем исполнении, а соответствующие драйверы доступны в размерах от T1 до T100.

6. Шестигранный привод:

Шестигранный привод имеет шесть прямых сторон, отсюда и название: шестигранник . Однако большинство крепежных деталей шестигранной передачи представляют собой болты, а не винты. Тем не менее, для их привода есть отвертки.Чаще всего шестигранный крепеж используется при сборке мебели, но использование шестигранного ключа с Т-образной рукояткой часто является лучшим выбором при работе с этими винтами, поскольку он позволяет применять более высокие значения крутящего момента, чем это возможно с помощью отвертки с узкой ручкой.

Другие, менее распространенные винтовые передачи

Некоторые производители потребительских товаров разработали специальные винтовые передачи, которые делают практически невозможным разборку их продукции. В основном это делается для предотвращения взлома электронных устройств, по которым протекает сильный электрический ток.Ниже приведены два примера винтов с защитой от несанкционированного доступа:

Tri-Wing Drive:

Этот винт похож на Phillips drive. Но вместо четырех углублений, образующих крест, у этого накопителя всего три, что делает практически невозможным выкручивание такого винта без правильной отвертки. Хотя драйверы Tri-Wing доступны, они дороги, и их нелегко найти. Тем не менее, винты Tri-Wing можно затягивать с очень большим крутящим моментом, и их размеры варьируются от 1 до 3.

Привод гаечного ключа:

Этот тип винтовой передачи не является широко распространенным использованием за пределами электронной промышленности.Он состоит из двух проушин или углублений на краю головки винта. Соответствующий драйвер имеет два зубца, очень похожих на вилку, которые позволяют выемкам поворачивать винт. Тот факт, что для заворачивания этих винтов нельзя использовать никакую другую отвертку или инструмент, делает их защищенными от несанкционированного доступа. Они доступны в размерах от 4 до 12.

Отвертки Руководство по покупке

Качество отвертки, возможно, более тесно связано с ее ценой, чем качество любого другого класса инструментов.Поэтому очень важно НЕ покупать дешевые, неизвестные бренды. Самая распространенная проблема нестандартных отверток заключается в том, что наконечники, независимо от типа, не подходят должным образом к приводу шурупов.

Винты Phillips — хороший тому пример. Некоторые производители в Азии и на Дальнем Востоке делают крестообразный привод в своих шурупах уже и глубже, чем аналогичные винты западного производства. И хотя отвертки, которые сделаны для шурупов восточного производства, работают идеально, более острый профиль этих отверток означает, что они НЕ работают с шурупами западного производства, потому что они не соответствуют профилю винтовой передачи.

Есть и другие примеры, например, наконечники дешевых отверток слишком мягкие или слишком хрупкие, что означает, что они могут легко сломаться под нагрузкой. В результате винт повреждается до такой степени, что его становится практически невозможно извлечь даже с помощью высококачественных инструментов.

Итак, когда вы покупаете отвертки, всегда ищите известные бренды и берите с собой образцы винтов, с которыми вы собираетесь работать. Проверьте острие отвертки на приводе, чтобы убедиться в правильной установке, и не покупайте инструменты, которые не подходят точно для привода в винте.

Винт, тот, винт: почему у нас разные типы винтов

Если вы когда-нибудь по ошибке брали отвертку с крестообразным шлицем, когда вам нужна была плоская головка, вы, вероятно, задавались вопросом, почему бывают разные типы винтов. Начнем с самого начала.

Отвертка, первоначально называвшаяся «отверткой» или «отверткой», вошла в мир незаметно и оставалась очень скромной до своего 300-летия. Историки считают, что его изобрели в Германии, но не знают, когда именно. Средневековая домашняя книга замка Вулфегг , самая старая из известных письменных упоминаний об инструменте, имеет туманную дату публикации где-то между 1475 и 1490 годами. Учитывая, что изобретение, вероятно, предшествует книге, по крайней мере, на несколько лет, середина-конец 15 века является примерно такой же точный день рождения, как и получается. В течение примерно 300 лет постоянное присутствие винтов является единственным твердым доказательством того, что отвертки вообще существовали. Затем, внезапно, документация об отвертках взорвалась по всей Европе, особенно во Франции.

Ранние отвертки имели грушевидную ручку и предназначались для шлицевых винтов. Металлические винты в том виде, в каком мы их знаем сегодня, используются, по крайней мере, с 15 ^— века для столярных работ и для крепления пластин на рыцарских доспехах. До этого деревянные шурупы использовались в прессах для вина и оливкового масла еще в I — III веках до нашей эры (как их так долго крутили без отвертки, я не мог понять).

Эти ранние винты по металлу были непомерно дорогими.Так продолжалось до тех пор, пока несколько успехов в производстве винтов, в том числе токарно-винторезные станки Джесси Рамсдена и Генри Модслея, а также массовое производство винтов Дэвида Уилкинсона, Джоба и Уильяма Вятта для систем, подобных сборочным конвейерам, не произошло, примерно в начале Первого промышленного производства. Революция, в которой винт стало достаточно легко произвести, чтобы стать популярным и широко распространенным. Этот рост популярности, конечно же, привел к усовершенствованию и разнообразию отверток. Инструмент принимал разные формы и размеры, хотя долгое время все версии по-прежнему предназначались для винтов с плоским шлицем, которые были единственным типом.

Лучше Голов

Это изменилось в 1908 году, когда канадский П.Л. Робертсон запатентовал «первый практичный для производственного использования крепежный элемент с углубленным приводом» — винт с углубленным квадратным приводом, который носит его имя. Винты Робертсона стали стандартом в Канаде и приобрели ажиотаж в США, когда компания Ford Motor Company, один из первых клиентов Робертсона, использовала более семисот таких винтов на каждой модели T. Головка с квадратным приводом на винтах Робертсона имела преимущество перед пазами. головы, потому что драйвер было относительно легко расположить на голове, и он оставался на месте во время установки, когда был там.Винт, подобный винту Робертсона, стал решающим, поскольку американские производители все больше переходили к методам массового производства. Время, необходимое для выравнивания драйвера со слотом, умноженное на тысячи рабочих на фабрике и на сотни, если не тысячи винтов на одного рабочего в день, стало значительной потерей времени и денег. Кроме того, автоматические отвертки, используемые на сборочных линиях, часто выскальзывали из пазов винтов и в любой компонент, который собирался, или снимали винт после того, как он полностью закручен.[Изображение предоставлено Saforrest]

Американская автомобильная промышленность особенно нуждалась в винте, способном выдерживать крутящий момент их автоматических приводов, быстро устанавливаться и затягиваться, но неудачный прорыв в прошлом Робертсона обрек его как раз тогда, когда его изобретение было необходимо больше всего. Имея дело с нечестными сторонами при лицензировании своего винта в Англии, Робертсон в итоге потерял права на свое изобретение и был вынужден потратить небольшое состояние, чтобы выкупить их обратно. Когда Форд, желая защитить свое преимущество в сборке (винты сэкономили его рабочим два часа сборки каждого автомобиля), попросил у Робертсона лицензионное соглашение, чтобы он мог производить и контролировать распространение винтов, Робертсон отказал ему, и он отказал кому бы то ни было делать винты по лицензии.После запуска модели T Форду пришлось ограничить использование винтов своим канадским подразделением, и широкое распространение винта Робертсона в США провалилось.

Войдите в Портленд, штат Орегон, бизнесмен Генри Ф. Филлипс и патент на винт с глубоким X-образным пазом, который он купил у друга и изобретателя Дж. П. Томпсона. Компания Phillips усовершенствовала конструкцию крепежа, ныне известного как винт Phillips, для автоматических отверток. Х-образная форма прорези и заостренный наконечник отвертки с крестообразным шлицем сделали отвертку самоцентрирующейся, и маловероятно, что она выскользнет, ​​когда это не должно было быть.Однако утопленный паз был достаточно мелким, поэтому отвертка выскочила из корпуса , когда винт был полностью затянут, что предотвратило чрезмерное затягивание и повреждение винта, отвертки и собираемого изделия.

Американская винтовая компания начала массовое производство конструкции Филлипса. Успешные испытания Cadillac 1936 года помогли ему распространиться в автомобильной промышленности США. К 1940 году 85% компаний-производителей винтов в США имели лицензию на производство винта Phillips.Распространение использования со стороны производителей автомобилей, поскольку система привода Phillips использовалась во время Второй мировой войны на многих продуктах и ​​транспортных средствах военного времени. Хотя изначально они предназначались для автоматизированных промышленных применений, к середине века винты Phillips и ручные отвертки нашли свое место в ящиках для инструментов у умелых мужчин и женщин по всей стране. [Изображение предоставлено Бюро по патентам и товарным знакам США.]

Другие пути, которыми мир поворачивается

Практически любой, кому приходилось ремонтировать что-нибудь дома или собирать диван из ИКЕА, слышал о винтах с шлицем и крестообразным шлицем, а может быть, даже о шестигранных головках.Однако мир винтов огромен, и существует множество других типов головок винтов и приводов, таких как Mortorq, Pozidriv и Bristol. Здесь вы можете пройти ускоренный курс по различным типам винтов, а если вам нужна более подробная история винтов и отверток, посмотрите книгу Витольда Рыбчинского One Good Turn: Естественная история отвертки и винта .

Отвертки для часового дела | Отвертки для изготовления ювелирных изделий

• Запчасти для часов
• Инструменты для часовщика
  • Абразивы
  • Клеи, Клей
  • Скамейка и аксессуары
  • Инструменты для часов Bergeon
  • Книги, публикации
  • Щетки, стекловолокно и воздуходувки
  • Моющие средства
  • Инструменты для оформления
  • Размагничивающие
  • Конверты, пакеты, бирки и коробки
  • Гибкий вал, сверла
  • Манометры
  • Молотки, Молоток
  • Инструменты для часов Horotec
  • Фары, Лампы
  • Лупы и лупы
  • Сделать собственные наборы часов
  • Новые инструменты для часовщиков
  • Масла и смазки
  • Инструменты для ремонта Rolex®
  • Пайка
  • Нажми и умри
  • Следите за открывателями и доводчиками
  • Инструменты для часов
  • Смотреть аккумуляторные инструменты
  • Коробки для часов и держатели для часов
  • Смотреть Crystal Tools
  • Смотреть ручные инструменты
  • Инструменты движения часов
  • Инструменты для полировки часов
  • Отвертки для часов
  • Наборы для ремонта часов
  • Смотреть тестеры
  • Пинцет часовщика
  • Смотреть Winders
  • Смотреть провод
  • Инструменты для часов XL и детали для часов XL
• Ремешки для часов
• Инструменты для ювелиров
  • Абразивы
  • Клеи, Клей
  • Скамейка и аксессуары
  • Книги, публикации
  • Burs
  • Кастинг
  • Инструменты для оформления
  • Диски, Фрезы
  • Гравировка
  • Гибкий вал, сверла
  • Манометры
  • Инструменты геммологии
  • Принадлежности для тестирования золота
  • Молотки, Молоток
  • Чистка ювелирных изделий
  • Файлы для ювелирных изделий
  • Кусачки и кусачки для ювелирных изделий
  • Полировка ювелирных изделий
  • Наборы инструментов для ювелирных изделий
  • Лампы, Фонари
  • Инструменты Лэмпворк
  • Лупы и лупы
  • Оправки
  • Инструменты из металлической глины
  • Резина для пресс-форм, силикон
  • Новые инструменты ювелиров
  • Организаторы, Товары для магазинов
  • Покрытие
  • Инструменты для определения размеров колец
  • Пильные полотна, Пильные рамы
  • Весы
  • Ножницы, ножницы
  • Отвертки
  • Пайка
  • Инструменты для штамповки
  • Инструменты для установки камня
  • Студенческие товары для прокалывания ушей
  • Факелы и оборудование
  • Пинцет
  • Тиски
  • Воск, резьба и принадлежности
  • Инструменты для намотки проволоки
• Выводы

Какой тип отвертки лучше всего подходит для ремонта небольших компьютеров?

Я ремонтирую легковые и грузовые автомобили как хобби и использую одни и те же отвертки, как шлицевые, так и крестообразные, уже более 40 лет.Если ваши отвертки не работают, возможно, вы используете неправильный размер для приложения, действительно дешевые отвертки или злоупотребляете инструментом. Отвертки с шлицевой головкой можно поправить, чтобы восстановить их хорошее состояние.

Всегда используйте отвертку с самой большой головкой, которая подходит для винта. Это поможет предотвратить неплотную посадку, которая может привести к деформации головок винтов, шлицевым, крестообразным или крестообразным шлицам. По моему опыту сборки компьютеров, винты Phillips обычно №2. Вы перечислили до №1.Если вы используете винты №1 на №2, это приведет к их выпуклости. Говоря о кулачке, винты с крестообразным шлицем и крестообразные отвертки на самом деле предназначены для кулачка при приложении слишком большого давления. К сожалению, выпуклость повреждает винт и усложняет его удаление. Если у вас есть проблемы с эксцентриком, я рекомендую использовать отвертку типа JIS.

Отвертки JIS не допускают выпуклостей и являются предпочтительным типом для использования с крепежными деталями JIS. Стандарт JIS чаще всего используется для крепежа, произведенного в Азии, и, как вы знаете, большинство компьютерных компонентов также поступают оттуда.Они также хорошо подходят для обычных головок винтов с крестообразным шлицем. Проблема в том, что большинство людей (за пределами Азии), похоже, не знают о стандарте JIS, а отвертки JIS не так широко доступны (по крайней мере, здесь, в США), как обычные отвертки Phillips. Кстати, я помню только, что видел отвертки JIS размером до 00 000, вероятно, существуют, но у меня нет такой маленькой.

У меня нет никаких рекомендаций по насадкам для пенталобов небольших размеров (которые можно найти в телефонах), поскольку я никогда не встречал их, кроме больших размеров, которые можно найти на немецких автомобилях (5-гранный torx — обычный torx-6 pt.). Но, как правило, я рекомендую не слишком дешево относиться к качеству.

Хотя у меня есть некоторые знания в этой области, я не эксперт, но надеюсь, что это поможет вам.

Simple English Wikipedia, бесплатная энциклопедия

Отвертка — это инструмент, используемый для превращения (или «ввинчивания») винтов во что-нибудь.Он имеет осевой вал с наконечником определенной формы, который входит в головку винта. На другом конце отвертки находится цилиндрическая ручка, которую человек держит в руке. Когда ручка вращается, она создает крутящий момент, который поворачивает наконечник через стержень отвертки. Есть много разных размеров и видов отверток. Отвертка обычно определяется по форме ее наконечника. Наконечник имеет определенную форму, соответствующую канавке, вырезанной в головке винта. Таким образом, отвертка — это механизм для приложения крутящего момента к винту и его поворота в ограниченном пространстве. ^[1]

Отвертки бывают самых разных форм и размеров, чтобы соответствовать шурупам. Если использовать отвертку неподходящего размера и типа для винта, вероятно, что винт будет поврежден в процессе затяжки. Многие конструкции отверток имеют рукоятку, которую можно использовать с разными наконечниками. Стержень и наконечник можно снять с ручки, а вместо этого можно прикрепить другой. Вал и наконечник вместе называются сверлом (как и сверло).Это позволяет использовать набор из одной ручки и нескольких головок для винтов различных размеров и типов.

Большинство отверток приводятся в действие вручную, но есть некоторые, в которых для вращения бита используется электрический или другой двигатель. Они используются для быстрого ввинчивания шурупов в различные материалы. Существуют различные типы отверток, которые позволяют сверлу заворачивать разные типы винтов. Насадку можно снять и заменить на другую коронку другой формы.В качестве отверток можно использовать многие типы дрелей. У лучших есть контроль над тем, сколько крутящего момента используется, что позволяет затягивать винты до определенного уровня.

1. ↑ «Отвертка». Британская энциклопедия . Проверено 21 июля 2013.

СМИ, связанные с отвертками на Викискладе?

Китай Отвертка, Отвертки Производители, Поставщики, Цена

Цена FOB для Справки: US $ 0.352-0,383 / шт.
мин. Минимальный заказ: 1200 Штука

Профессиональная отвертка 1. Cr-v лезвие 2. Мягкая ручка 3. Магнитные наконечники 4. Черная точка 5. Полностью закаленный

• Поставщики с проверенными бизнес-лицензиями

  Виртуальный тур 360 °

  Zensun Co.
