Прикрутить розетку, собрать полочку, установить кронштейн сложно, если под рукой нет отвертки. Универсальных моделей не существует, несмотря на громкие заявления производителей, поэтому выбрать подходящий инструмент нелегко.

Устройство отверткиПринцип работы

Принцип работы отвертки базируется на ее конструкции, состоящей из рукоятки, стержня и наконечника. Глубина и ширина отверстий, в которые вкручиваются шурупы или саморезы, отличаются для разных поверхностей и заготовок.

Поэтому назначение инструмента определяет его форма и размеры инструмента.

Детали отвертки:

  • Стержень — позволяет подобрать отвертку под параметры предстоящей работы. Чем он длиннее, тем большая глубина заготовки ему доступна.

При этом в узких и труднодоступных местах длинный стержень является недостатком, так как не позволяет корректно ввести инструмент.

  • Наконечник или шлиц — рабочая часть отвертки, расположенная на кончике стержня. Форма шлица совмещается с рисками на головке шурупов. Если саморезы оснащены рисками в форме креста, то у шурупов вариаций формы намного больше.

Под каждую из них предназначен индивидуальный шлиц.

  • Ручка — обеспечивает удобство использования инструмента. Существуют и дополнительные функции, связанные с эргономичностью и индикацией.

Принцип работы

Отвертка в собранном виде работает так:

  • Шлиц вставляется в риски шурупа.
  • Движение ручки по часовой стрелке — вкручивание.
  • Движение против часовой стрелки — выкручивание.
  • Дополнительные функции включаются кнопкой, расположенной в верхней или средней части рукоятки.

Виды отверток

Виды

Отвертки делятся на виды по типу шлица. Стандартная маркировка и ее расшифровка указана рядом с названием формы.

Отвертка плоская — SL или slotted

Отвертка плоская — SL или slotted

Другие названия — прямая или прямошлицевая. Форма рабочей части — плоская лопатка.

  • Подходит для простейших винтов с одной риской.
  • Производители дополнительно указывают длину, толщину или глубину паза, если предполагается применение инструмента для работ со специфическим крепежом.
  • Шлицевая отвертка чаще всего используется для несложных электрических креплений.
  • К недостаткам плоских моделей относится невозможность центровки — бита имеет тенденцию к выскальзыванию из винта.

Сила прикладывается к противоположным (по диагонали) наружным краям прорези.

Крестовая отвертка — PH или Phillips

Крестовая отвертка — PH или Phillips

Бита конусообразной формы и четыре грани для крепежей с крестовым шлицем.

  • Крестообразный профиль Philips характеризуется двумя пазами, расположенными под прямым углом друг к другу.
  • Этот вариант предлагает ряд преимуществ по сравнению с классической плоской формой — больше точек соприкосновения, увеличенный рабочий контакт.
  • Усилие прикладывается вдоль четырех краев — вкручивание менее трудоемко.
  • Недостаток — так как сила приложена в узкой области, существует риск повреждения винта или шлица.

Профиль «Филлипс» часто путают с Pozidriv. Неправильное использование может привести к повреждениям и быстрому износу инструмента.

Шестигранная — H или HEX

Шестигранная — H или HEX

Эти модели или инбусы узнаются по рабочей части с сечением в форме шестигранника. В сравнении с простой крестовой моделью крутящий момент бывает повышен до 10 раз.

Встречается три варианта HEX-моделей:

  • Внутренний — выступ расположен внутри, предназначен для крепления шурупов, имеющих соответствующую впадину. Форма с шестью гранями, которые стоят под углом по отношению друг к другу.

Недостаток — повышенная концентрация напряжения, приводящая к деформации крепежа.

  • Внешний — выступ по ободку, применяется для крепежей с неутопленными головками. Возможно использование в качестве альтернативы гаечному ключу. Этот вариант тоже шестиугольной формы с шестью гранями.

Они стоят под углом 120 градусов по отношению друг к другу.

  • Виброзащищенный — модель имеет отверстие в наконечнике биты, совпадающее по форме с выступом головки винта. Этим обеспечивается устойчивость и защита от вибраций.

Функциональность всех трех видов идентична.

Квадратная — Robertson, Square Head

Квадратная — Robertson, Square Head

  • Сечение в форме квадрата.
  • Четыре поверхности под прямым углом друг к другу.
  • Противоположные стороны параллельны.
  • Из-за небольшой площади диска профиль неэффективен для передачи больших крутящих моментов.

Эта модель редко встречается в России, практически отсутствует в Европе, но повсеместно распространена в США. Используется, помимо стандартного применения, в механике старинных автомобилей.

Крестообразная с направляющими — PZ или Pozidriv

Крестообразная с направляющими — PZ или Pozidriv

Профиль Pozidriv производится в форме двух крестов, смещенных под углом 45 градусов для плотного ввода в крепеж.

  • Дополнительный крест более узок, чем главный, и меньшей глубины. Это обеспечивает дополнительную стабильность и устойчивость.
  • Pozidriv — усовершенствование классического профиля Phillips.
  • Четыре дополнительные грани или луча помимо крестового профиля служат для выталкивания наконечника.
  • Крестовой шлиц имеет углубление для направляющей.
  • Плотнее входит в крепеж, чем простая крестовая форма.

В середине шлица предусмотрено отверстие для увеличения силы давления, но оно не устраняет недостатков классической крестообразной конструкции.

Звездообразная — TORX

Звездообразная — TORX

Инструмент с пазами, по форме напоминающими шестиконечную звезду.

  • Используется для передачи повышенного вращающего момента в сравнении с классическими вариациями.
  • В процессе работы не повреждается шлиц или винт.
  • Отсутствует опасность проскальзывания инструмента, как это иногда бывает с плоским профилем.
  • Благодаря пониженным радиальным силам продлевается срок службы инструмента. Это результат сочетания круговой геометрии шлицевых лепестков, боковых стенок и приводного угла в 15 градусов.

Обратите внимание на различия TORX и TORX PLUS: они предназначены для разных крепежей, несмотря на идентичную функциональность и внешнее сходство. У TORX PLUS лепестки сплющенные, а не закругленные. Это усиленный вариант модели.

TORX виброзащищенный обладает теми же свойствами, что и классические TORX. Разница в том, что инструмент имеет отверстие, расположенное в наконечнике, а соответствующая винтовая головка дополнена небольшим центральным штырем.

Характеристики

Характеристики

Характеристики инструмента читаются по его полной маркировке. Например, SL1*80 – плоская отвертка со стержнем диаметром 5 мм, длиной 80 мм, подходящая для крепежей диаметром менее 3 мм.

НомерØ стержня
длина стержняØ крепежа
№04 ммменее 80 ммменее 2 мм
№15 мм80–100 мм2,1–3 мм
№26 мм100–120 мм3,1–5 мм
№38 мм120–150 мм5,1–7 мм
№410 мм150–200 мм7,1 мм и больше

В сочетании с маркировкой типа (SL, HEX, PH и т. п.) таблица дает полную картину характеристик и особенностей применения конкретного инструмента. Иногда маркировка дополняется указанием металлосплава, из которого изготовлен шлиц.

Функции отверток

Функции

Отвертки оснащаются дополнительными наборами опций, которые подбираются по видам работ и требованиям к инструменту.

Электромонтажные работы

В приоритете защита от ударов током и обнаружение электропроводки.

  • Диэлектрическое покрытие — инструмент для работ с проводкой под напряжением. Электроизоляция способна выдержать до 1000 вольт. Чаще таким моделям сопутствует маркировка красного цвета.

Диэлектрическая отвертка может покрываться слоем изоляции на всю длину стержня вплоть до шлица.

  • Тестер, пробник — в отвертку встраивается устройство, способное обнаружить скрытую проводку и наличие тока в розетке. При выявлении источника напряжения инструмент подает световой или звуковой сигнал.

Индикаторная отвертка сигнализирует при зажатии верхней части характерным свечением. Чаще эти модели выпускаются в прозрачных корпусах.

Сложные эксплуатационные условия

Для доступа к труднодоступным местам, раскручивания заржавевшего крепежа или продолжительных объемных работ применяется специнструмент или подручные средства.

В некоторых моделях отверток предусмотрены функции, облегчающие работу в сложных условиях. Универсальных вариантов не существует, инструмент подбирается под конкретную задачу.

  • Труднодоступные места — для облегченного доступа применяются отвертки с гибким стержнем. Чаще всего в таких моделях предусмотрено дополнительное армирование, пружинный каркас или магнитный бит.
  • Обработка тугих крепежей — чаще всего затруднения вызывает коррозия, намертво сцепляющая шуруп с поверхностью. Для таких задач применяются модели, способные выдержать удар подручного инструмента (молотка, зубила).

Ударная отвертка оснащается металлическим корпусом и рукояткой. При ударе подсобного инструмента по торцу происходит вращение шлица отвертки.

  • Продолжительные работы — чаще всего это процессы, требующие многоразового скручивания крепежей. Для упрощения работ используются реверсивные отвертки с храповым механизмом.

Если предстоит вкрутить более десяти болтов, применяется мини-аналог шуруповерта — аккумуляторная отвертка.

Разные типы крепежей

Разные типы крепежей

Для работ с неоднородным крепежом применяются модели с функцией смены бит. Если предстоит одновременная работа с плоским и крестообразным крепежом, предпочтительны комбо-модели.

Чаще всего это рукоятка со вставным стержнем, на котором закреплены разноплановые типы бит. Переворот стержня в комбо-моделях превращает крестовую биту в плоскую. Другой вариант — несъемный стержень с магнитным держателем для сменного шлица.

Для разноплановых работ чаще выбирается не конкретная модель, а набор отверток. Он представляет собой небольшой футляр или чемоданчик, в который уложено несколько отверток или только одна — базовая и комплект сменных насадок для нее.

Комплектация

Комплектация

Особенности шлицев подробно рассмотрены выше, поэтому сосредоточимся на оставшихся компонентах комплекта — рукоятках и стержнях.

Рукоятки

Рукоятки

Рукоятки бывают из пластика или поликомпозитные. Для уменьшения скольжения применяется резиновое покрытие, углубления или насечки. Покрытие придает инструменту эргономичность и удобство.

  • Храповый механизм — присоединяемая рукоять-«трещотка», схожая с теми, что используются в составных гнездовых ключах. При работе стержень и наконечник свободно прокручиваются, а ручка остается неподвижно зажатой в руке.

Модель не требует лишних движений, поэтому оптимальна для объемных работ.

  • Т-образные — модели поворотного типа с изогнутым или цельным верхом, поддерживающим установку вспомогательного рычага.
  • С пяткой — чаще всего присутствуют в комплектах ударных отверток. Вместо утапливания в рукоять применяется сквозной ход. Стержень на свободном от насадки конце имеет утолщение — пятку, которая смягчает нагрузку от ударов молотком.

Модифицированные рукоятки облегчают завинчивание/отвинчивание или увеличивают силу крутящего момента. Чаще всего функциональность задается кнопкой или реверсным переключателем на ручке.

Стержни

Стержни

Модификации стержня позволяют добавить инструменту дополнительную функциональность.

  • Нестандартной длины — удлиненные или укороченные модели отверток. Ограничения длины распространяются на стержень и ручку. Подходят для обработки труднодоступных мест. Чаще встречаются в комбо- или гибких моделях.
  • С функцией смены наконечника — инструмент в такой комплектации оснащен храповым механизмом или стандартной рукоятью. Вариант без механизма подразумевает использование универсального комбо-стержня. Для шлицев таких моделей в комплекте предусмотрены сменные биты.
  • Граненый стержень — вариант с квадратным или шестиугольным сечением (стандартное – круглое). Поддерживает использование рычагов для добавления силы кручения. Рычагом выступает подручный инструмент.

Биты и головки — представляют собой типовые насадки для наконечников.

Встречаются магнитные модели, поддерживающие захват крепежа в неудобных условиях. По внешним параметрам соответствуют стандартным типам шлицей.

Аксессуары

Аксессуары

Индивидуальных аксессуаров для отверток не предусмотрено. Ими дополняются лишь комплекты, сочетающие разноплановые типы насадок или отверток.

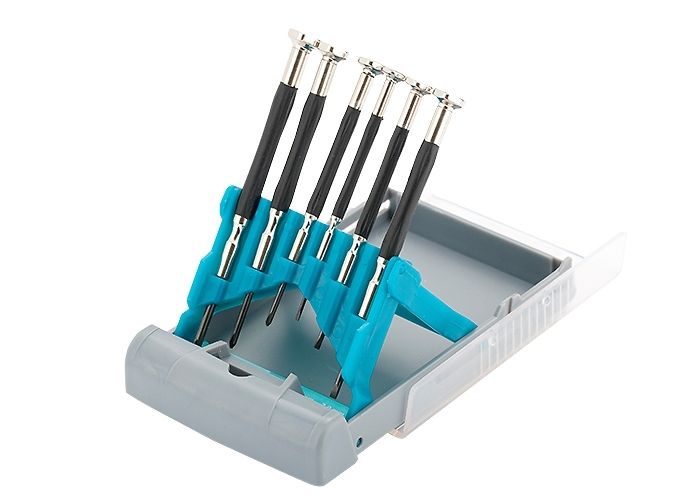

Такой комплект чаще состоит из корпуса с углублениями для удобного расположения базовых и запасных деталей.

  • Малые или бюджетные комплекты представляют собой небольшие пластиковые футляры.
  • Профессиональные модели — чемоданчик с ручкой для комфортной переноски, пластиковый либо с резиновым напылением.

Внутри содержится набор отверток, сменных головок или насадок.

Чем крупнее комплект, тем больше вариаций для разных видов работ, размеров и форм рисок.

Встречаются модели, дополненные защитными средствами — антикоррозийной жидкостью, маслом для смазки металлических элементов, щеткой для очистки.

Аккумуляторные модели дополняются зарядным устройством и сменной батареей. Бытовые вариации чаще обходятся без этих аксессуаров — покупатель самостоятельно заботится о своевременном заряде.

Особенности

Особенности

Особенности отверток рассматриваются в привязке к типу шлица инструмента.

По типу шлица

  • Плоские — инструмент закручивает стандартные винты и шурупы, маркировка отмечается по ширине наконечника. Подходит для крепежа с крестообразными рисками. Плоские модели используются для бытовых и электромонтажных нужд.
  • Шестигранные — для крепежа с шестигранными рисками. Распространены варианты нестандартного вида, представляющие собой Г-образный стержень с гранями, загнутый в верхней части.

Толщина стержня соответствует шлицу крепежа, для которого он подходит.

Используются для ремонта электротехники, сборки мебели.
  • Звездообразные — применяются при ремонте бытовой техники и мобильных телефонов. В быту используются редко, так как требуют специальных навыков.
  • Крестообразные — наиболее удобны для бытовых и профессиональных нужд. Встречаются модели, поддерживающие комбинирование с плоским шлицем. Оптимальны для закручивания всех типов саморезов и винтов подходящей формы.

По типу шлица

Существуют спецмодели для узкого применения, адаптированные под использование лишь с одним или несколькими видами крепежей:

  • Спаннеры — двухштырьковые вариации для лифтов с антивандальной защитой.
  • Трилистники (Tri-Wing) — для авиации и сложной электроники.
  • Асимметричные (Torq-Set) — только авиапромышленность.
  • Clutch — для грузовиков Chevrolet и GMC.
  • Pentalobe — пятигранный вариант для техники Apple.

Эти модели не используются в быту, но без знания об их существовании ремонт сложной техники не всегда возможен.

Плюсы отверток

Преимущества

Преимущества отверток базируются на комплектации и функциональности. Комфортный набор опций не всегда заменяет специфические функции.

Базовые достоинства опций:

  • электромодели или аккумуляторный тип — повышенная скорость работы;
  • с реверсом — поддерживают выкручивание крепежей;
  • храповые — минимальная нагрузка на руки;
  • ударные — справляются с тугими шурупами, которые обычная отвертка не скрутит;
  • индикаторные — возможность определения фазы, поиск проводов под напряжением;
  • диэлектрические — безопасны при электромонтажных работах, предпочтительны, когда нет возможности обесточить помещение.

Достоинства обычно комбинируются. Например, диэлектрическое покрытие сочетается с опцией индикации, аккумулятор — с реверсом.

Проблемы

Проблемы

Недостатки, осложняющие эксплуатацию, также связаны с набором функций. Чем меньше в отвертке дополнительных опций, тем выше шанс, что инструмент прослужит длительный срок.

Проблемные места:

  • Аккумуляторный тип — требует постоянной смены или зарядки батарей. В условиях крупного ремонта помещения быстро выходит из строя. Чаще эта особенность встречается в китайской технике, качество которой не всегда соответствует потребностям российских условий.
  • Храповые — чувствительны к абразивам и пыли. Механизм выходит из строя при использовании в пыльных помещениях или на стройке.
  • Ударные — неэстетичны из-за металлического корпуса, редко встречаются эргономичные модели этого типа.
  • Индикаторные — основная проблема заключается в перегорании светового индикатора, после чего модель превращается в обычную отвертку. Звуковая индикация требует смены батарей.

Текущий заряд не отображен на корпусе, поэтому в нужный момент легко оказаться без соответствующей функциональности.

Модели с реверсом в списке проблем не представлены, так как механизм крайне редко выходит из строя. Диэлектрические вариации сродни обычным, отличие лишь в покрытии, поэтому их эксплуатация проблем не вызывает.

Как выбрать отвертку

Какую лучше выбрать

Отвертка выбирается в соответствии с предстоящими задачами и типом крепежа, с которым планируется работать.

О качестве инструмента скажут следующие параметры:

  • Прочность стержня — указывается на корпусе. Предпочтителен инструмент с параметром прочности в диапазоне 47–52 единиц по Роквеллу. Показатель ниже обозначенного свидетельствует о вероятности изгибов, в выше — о склонности к растрескиванию.
  • Сплав — универсальным считается Cr-V или хромванадиевый. Он поддерживает достаточную механическую прочность.
  • Комплектация — предпочтительны эргономичные прорезиненные рукоятки. Инструмент не должен выскальзывать из рук, даже если они влажные. Желательно подбирать биты с магнитным напылением для комфортной работы с мелким крепежом.

Для инструмента российских производителей предусмотрено соответствие ГОСТ 17199–88. На корпусе или рукояти в этом случае присутствует маркировка.

vash.market

10 советов, как выбрать отвёртку: виды отвёрток, размеры, назначение

Содержание статьи

Отвертка — простейший инструмент, который всегда должен быть под рукой: дома, на даче, в гараже, ведь трудно представить какое-либо изделие, при сборке или монтаже которого, не используются резьбовые соединения. Значит, и замена или ремонт не возможен без отвёртки. Рассмотрим подробнее, как выбрать отвертку и какие виды отверток будут предпочтительны при выполнении тех или иных работ.

1. Конструкция

Отвёртка представляет собой стержень с наконечником на одном конце, предназначенным под определенный вид шлица, и рукоятью на другом. Большое значение имеет материал и размер рукоятки. Она может быть выполнена из пластмассы, дерева или резины. Форму рукояти необходимо выбирать в зависимости от размера ладони: подходящая вам рукоять будет удобно лежать в руке.

Диаметр рукояти варьируется от 10 до 40 мм. Выбор зависит от размера соединения, чем крупнее резьбовое соединение, тем больше должна быть рукоять. Так вам потребуется прилагать меньшее усилие, так как рукоять напрямую передаёт крутящий момент на деталь. Для маленьких деталей выбирают тонкие отвёртки с небольшой рукоятью. Правильно подобранный размер позволит избежать разрушения рукояти или срыва шлица. Некоторые отвёртки имеют отверстие в рукояти, которое помогает приложить еще большее усилие при затягивании, используя дополнительно ключ. Отвёртки со сменными наконечниками могут иметь полость в рукояти для хранения насадок.конструкция отвёртки

конструкция отвёртки

2. Какой наконечник предпочтительнее?

Речь пойдет не о виде наконечника, а о материале его исполнения. Ведь от прочности наконечника зависит функциональность отвёртки. При длительном использовании, особенно при неправильном подборе вида отвёртки в соответствии к шлицу, наконечник быстро стирается, его грани могут крошиться и терять первоначальную форму. Работа таким инструментом приносит неудобство и значительно увеличивает количество времени, необходимое на ремонт или монтаж. Чтобы такого не случалось, многие производители используют для наконечника высокопрочные материалы, например, молибденовые стали или хромованадиевые сплавы. Многие отвёртки имеют магнитный наконечник, способный удержать небольшие детали, что будет очень удобным, при работе с мелкими саморезами.наконечники

наконечники

3. Какой должен быть стержень?

Стержни бывают квадратной, круглой или шестигранной формы. Также они имеют разную длину, но какая бы отвёртка вам не была необходима, твёрдость её стержня согласно ГОСТ должна быть 47-52 HRC. Это показатель твёрдости, при котором сохраняется оптимальная прочность при внутренней вязкости, что предотвращает разрушение стержня при закручивании с большим усилием. Если его прочность менее 47 единиц, то при работе он просто согнётся, а если более 52 единиц, то он может лопнуть. Стержни, как и наконечники, добросовестные производители изготавливают из хромованадиевых сталей. Чтобы предотвратить образование коррозии, стержень покрывают оцинкованным защитным слоем.

отвёртка

отвёртка

4. Модификации рукояток

От формы рукояти отвёртки зависит не только удобство, но и область её применения. Есть привычная, и наверное, самая первая форма отвёртки – прямая, которая имеет широкую область применения благодаря разнообразию размеров. Но есть и усовершенствованные формы рукояти, которые значительно упрощают использование отвёртки.

  • Отвёртка с Т-образной рукоятью. Не все работы можно выполнить, используя отвёртку с прямой рукоятью, она универсальна, но имеет ограничения. Если вам необходимо передать большой крутящий момент на деталь, целесообразно использовать отвёртку с Т-образной рукоятью. Чем больше она приближена к Т-форме, тем больший рычаг и тем большим будет момент силы. Рукоять может дополнительно оборудоваться шарниром, который позволит менять угол между осью стержня отвёртки и осью рукоятки, тем самым регулируя длину рычага. Такие отвёртки могут иметь сменные насадки, что делает их универсальными.Т-образная отвёрткаТ-образная отвёртка
  • Г-образная отвёртка. Иначе их называют Г-образные ключи. Имеют шестигранный шлиц или шлиц в форме шестилучевой звезды – TORX. Для возможности работы под определёнными углами могут дополнительно оборудоваться шаровидными наконечниками.шестигранная отвёрткашестигранная отвёртка
  • Переломная отвёртка. Рукоять такой отвёртки можно «переломать» и зафиксировать в необходимом вам положении, или даже в нескольких. Таким образом она может имитировать Т- или Г-образную рукоять, что делает её универсальной и очень удобной.переломная отвёрткапереломная отвёртка

5. Виды отвёрток

Технический прогресс не стоит на месте, и чтобы всячески облегчить работу потребителям, было придумано несколько усовершенствованных и довольно востребованных видов отвёрток.

  • Реверсивная отвёртка. Этот вид отвёртки оснащён трещоткой (храповым механизмом), который позволяет передавать крутящий момент от стержня к наконечнику, не перехватывая рукоять. Стержень свободно прокручивается в рукоятке. С помощью специального переключателя, в виде небольшого рычага, можно производить как отвинчивание, так и завинчивание. Среднее положение переключателя блокирует способность стержня прокручиваться, что даёт возможность пользоваться ею, как обычной отвёрткой.реверсивная отвёрткареверсивная отвёртка
  • Отвёртки-вставки (биты). Отвёртки-вставки могут иметь разную длину, форму шлица и его размер, а также быть двусторонними. Они считаются расходным материалом для шуруповёртов или отвёрток-держателей, в которые вставляются. Отвёртка-битодержатель представляет собой рукоять со стержнем, на конце которого находиться специальное отверстие, в которое можно подобрать необходимую отвёртку-вставку. Крепление биты в отверстии происходит с помощью цангового зажима или с помощью пружинного или магнитного держателя. Имея отвёртку-битодержатель и набор необходимых отвёрток-вставок, вы сможете существенно сэкономить, так как вам не придётся покупать множество отвёрток под разные шлицы.битыбиты
  • Отвёртка с гибким валом. Данный вид отвёртки является весьма необычным, так как часть её стержня заменена гибким валом или угловой зубчатой передачей, что позволяет изменять угол наклона стержня и передавать крутящий момент от рукояти к наконечнику практически под любым углом. Это значительно облегчает работу в стесненных условиях или труднодоступных местах.

отвёртка с гибким валом

отвёртка с гибким валом

6. Функциональные особенности отвёрток

Некоторые отвёртки обладают не совсем обычными, но очень полезными, дополнительными функциями.

  • Телескопическая отвёртка. С помощью особого строения стержня, напоминающего удочку, можно регулировать его длину, а специальный запорный механизм, надёжно зафиксирует необходимую длину. Наконечники таких отвёрток обычно магнитные, что позволяет работать в затруднительных условиях, или достать упавшую деталь в труднодоступном месте.телескопическая отвёрткателескопическая отвёртка
  • Ударная отвёртка. Бывает так, что резьбовое соединение может заржаветь, застрять или быть покрытым краской. Демонтаж такого соединения провести не просто, потому что требуется приложить большое усилие. Для таких целей и существуют ударные отвёртки, которые выполнены из высокопрочных сталей. На рукояти таких отвёрток располагается наковальня для удара или хвостовик – для возможности захвата ключом, что позволяет увеличить рычаг и тем самым увеличить момент силы. Есть еще разновидность ударных отвёрток, которые имеют плоский хвостовик. При ударе молотком она преобразует ударное усилие во вращательное, что дает возможность прилагать ещё больший момент силы на ликвидируемый элемент.ударная отвёрткаударная отвёрткаударная отвёрткаударная отвёртка
  • Точная отвёртка. Данный вид отвёрток используют при работе с небольшими деталями. Она имеет небольшие габариты и размер шлица до нескольких миллиметров, что позволяет провести работу максимально точно и аккуратно.точная отвёрткаточная отвёртка
  • Часовая отвёртка. Это самая небольшая разновидность отвёрток. Используется для ремонта и замены часовых механизмов. Размеры её наконечника иногда едва достигает одного миллиметра. На верхней части рукояти имеется плоская площадка, которая позволяет удерживать отвертку на одном месте одним пальцем, в то время, как стержень свободно проворачивается. Это позволяет производить отвинчивание или завинчивание мельчайших деталей без необходимости переставлять наконечник и обеспечивает высокую точность.часовая отвёрткачасовая отвёртка
  • Индикаторная отвёртка. Незаменимая вещь при выполнении работ, связанных с электричеством. Благодаря специальному, встроенному в рукоять механизму, индикаторная отвёртка позволяет выявлять наличие напряжения на элементе. На рукояти имеется специальный контакт, к которому необходимо приложить палец. Если деталь находится под напряжением – загорится встроенный светодиод.индикаторная отвёрткаиндикаторная отвёртка
  • Диэлектрическая отвёртка. Более серьезный вид отвёртки, предназначенный для работы с электричеством. Рукоять выполнена из материала с высокими изоляционными свойствами, иногда таким материалом покрыт и стержень отвёртки, оставляя открытым только её наконечник. Подобное исполнение позволяет проводить работы даже на открытых клеммах высоковольтной аппаратуры, выдерживая напряжение до 1000 В. диэлектрическая отвёрткадиэлектрическая отвёртка
  • Аккумуляторная отвёртка. В рукоять такой отвёртки строен небольшой аккумулятор, позволяющий ей работать как шуруповёрт. Вам вообще не нужно прикладывать никаких усилий, а момент затяжки выйдет немного большим, чем при закручивании руками. Такой инструмент способен значительно ускорить процесс ремонта или сборки различных изделий.аккумуляторная отвёрткааккумуляторная отвёртка
  • Динамометрическая отвёртка. Данный вид отвёртки применяется в высокотехнологических отраслях, авиации, механике, космонавтике. На рукояти таких отвёрток расположен небольшой экран, который позволяет измерить усилие затяжки, или специальная шкала, которая позволяет задать необходимый момент и произвести монтаж всех соединений с абсолютно одинаковым усилием.динамометрическая отвёрткадинамометрическая отвёртка

7. Форма шлица

Разнообразными бывают не только рукояти отвёртки, но и форма наконечника, который подбирается в зависимости от необходимого типа шлица. Рассмотрим самые распространённые формы шлицов:

  • Плоская отвёртка SL (Slot). Представляет собой плоский, ровный шлиц различной длинны, которая зависит от необходимой силы, передающей при крутящем моменте. Чем большее усилие необходимо приложить, тем шире должен быть шлиц.плоская отвёрткаплоская отвёртка
  • Крестообразная PH (Phillips). Имеет наконечник в виде креста с различным диаметром и различной толщиной граней, в зависимости от размера. Такая форма позволяет передавать намного больший крутящий момент, чем плоская отвёртка благодаря тому, что её площадь прилегания почти в 20 раз больше.отвёртка PZ и РНотвёртка PZ и РН
  • Крестообразная PZ (Pozidriv). Наконечник такой отвёртки выполнен в виде двойного креста и имеет более глубокую посадку, что даёт возможность лучше фиксировать его в отверстии шлица и предотвратить выскакивание во время осуществления затяжки. Позволяет приложить немного большее усилие, чем при работе отвёрткой РН.
  • Шестигранная HEX. Наконечник такой отвёртки напоминает шестигранный ключ и используется для работы с соответствующими шлицами. Благодаря большей площади прилегания, позволяет передать в 10 раз больше усилия при крутящем моменте, чем плоская отвёртка.шестигранная отвёрткашестигранная отвёртка
  • Отвёртка TORX. Наконечник TORX имитирует форму шестилучевой звезды. Эта необычная форма предотвращает стирание граней, как на отвёртке, так и в шлице резьбового соединения. С помощью неё, возможно приложить большее усилие на деталь, чем обычной шестигранной отвёрткой. Встречаются так же наконечники TORX с небольшим штырьком внутри.отвёртка TORXотвёртка TORX

8. Нестандартные шлицы

Помимо таких наконечников, некоторые производители выпустили отвёртки, специально предназначенные для работы с особыми резьбовыми крепежами. Таким образом, производители обезопасили себя от несанкционированных действий со стороны обычных пользователей и обеспечили себе гарантийное обслуживание своих изделий. Крепежи с нестандартными шлицами можно встретить в бытовой технике, цифровой технике или двигателях современных автомобилей.

9. Размер шлица

С возможными формами шлицов мы ознакомились, но чтобы отвёртка служила долго и не стиралась, необходимо правильно определить необходимый размер наконечника. Для определения размера шлицов существуют специальные стандарты, в которых каждому из них, присвоены номера. Отвёртки с плоским шлицом имеют ширину от 2 до 18 мм. Крестообразные отвёртки РН и PZ имеют нумерацию от 0 до 4 и различаются в зависимости от диаметра наружной резьбы крепёжного элемента. Например:

  • отвёртка №0 рассчитана на диаметр наружной резьбы до 2 мм
  •  №1 – от 2.1 до 3 мм
  • №2 – от 3.1 до 5 мм
  • №3 – от 5.1 до 7 мм
  • №4 – более 7.1 ммразная длина стержняразная длина стержня

В зависимости от номера отвёртки зависит диаметр и длина её стержня:

  • Отвёртка №0 имеет диаметр стержня 4 мм при длине менее 80 мм
  • №1 – диаметр стержня 5 мм, длина от 80 до 100 мм
  •  №2 – диаметр стержня 6 мм, длина от 100 до 120 мм
  • №3 – диаметр стержня 8 мм, длина от 120 до 150 мм
  •  №4 – диаметр стержня 10 мм, длина от 150 до 200 мм

10. На что обратить внимание при выборе отвёртки?

В специализированных магазинах выбор отвёрток настолько велик, что любой бы растерялся. Иногда вам на помощь могут прийти продавцы-консультанты, но, к сожалению, не всегда они рекомендуют действительно качественный товар, поэтому полагаться следует только на себя. Единственное, что вы можете сделать непосредственно в магазине, — это тщательно осмотреть товар, то как она будет справляться со своей основной задачей, вы сможете оценить только после покупки, поэтому будьте внимательны.

Обратите внимание сначала на рукоять, подержите отвёртку в руке. она должна удобно лечь у вас в ладони и не скользить. Сама рукоять, из какого бы материала она ни была, должна быть сделана аккуратно. Если это резина, она не должна иметь в месте стыка поры или лишний материал. Затем обратите внимание на стержень, некоторые производители наносят маркировку, указывающую из какого материала он изготовлен. Наличие такой маркировки может подразумевать фабричное качество. маркировка

маркировкаНаконечник, как самая ответственная часть отвёртки, должен быть очень прочным. Посмотрите на его цвет, если он темнее, чем стержень, это говорит о дополнительном упрочнении, что является явным преимуществом. Даже такие мелочи могут помочь вам определиться и выбрать наилучший товар, который прослужит вам долгие годы.

remstroiblog.ru

Виды отверток: особенности и назначение

Читайте в этой публикации:
Виды отверток: что мы знаем об этом инструменте
Какие бывают отвертки: типы наконечников
Как выбрать отвертку: что указано в маркировке
Разновидности отверток: универсальный вариант

Еще сравнительно недавно в обиходе строителя или домашнего мастера присутствовал исключительно один тип отвертки, наконечник которой напоминал тупое зубило – сегодня такая отвертка называется прямошлицевой и используется весьма редко. Ей на смену пришли отвертки другого типа, как, в принципе, и сами винты с болтами. Видов современных отверток весьма много, и большинство из них являются достаточно востребованными в домашнем хозяйстве и ремонте – они имеют разное назначение, с которым мы и будем разбираться в данной статье. Вместе с сайтом stroisovety.org мы изучим виды современных отверток и определимся с их назначением.

как выбрать отвертку фото

Как выбрать отвертку фото

Виды отверток: что мы знаем об этом инструменте

В жизнь человека отвертка вошла примерно в XVI веке вместе с появлением такого крепежного элемента, как винт. Поначалу она представляла собой некоторое подобие гаечного ключа, но впоследствии, когда головка винта приобрела более или менее современный вид и получила такой конструктивный элемент, как шлиц, отвертка превратилась в самостоятельный класс инструмента. Мудреные головы даже разделяют его на составляющие элементы.

  1. Наконечник, именуемый жалом. Самый главный элемент любой отвертки – так называемая рабочая часть. Именно жало в большинстве случаев, а вернее его форма, обуславливает основные отличия одной отвертки от другой. От этой формы зависит то, какие винты или шурупы сможет вкручивать и выкручивать выбранная вами отвертка.
  2. Стержень. Может иметь различную длину и толщину, и это неспроста – далеко не каждый крепеж может размещаться на поверхности детали. Зачастую их утапливают глубоко в потаенное отверстие, которое, к слову говоря, может отличаться своей шириной. Мало того, толщина стержня также оказывает влияние на размер винтов и шурупов, которые можно будет выкрутить с помощью той или иной отвертки.
  3. Рукоятка. Основное требование к этой части отвертки – это эргономичность, то есть удобство в использовании. На сегодняшний день широкое распространение получили два типа рукояток отверток – обычная цилиндрическая с различными противоскользящими приспособлениями и Т-образная. Последний вид рукоятки позволяет создать больший крутящий момент – такими отвертками очень хорошо выкручивать прикипевшие и приржавевшие винты. виды отверток фото

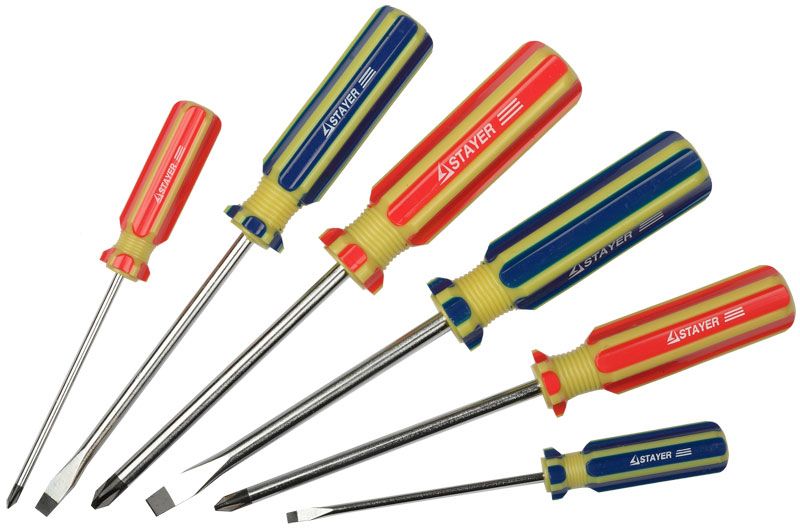

    Виды отверток фото

Некоторые отвертки, а вернее даже их рукоятки, на конце могут оборудоваться металлическим наконечником – он может быть либо плоским (это ударная отвертка, по которой можно бить молотком), либо шестигранным. Последняя разновидность предназначена для создания максимального крутящего момента.

Какие бывают отвертки: типы наконечников

На современном рынке существует пять наиболее часто используемых типов наконечников отверток.

  1. Прямошлицевая (плоская) отвертка – маркируется двумя буквами SL. Она предназначена справляться с винтами, головка которых оснащена прямой прорезью – такие винты не предназначены выдерживать большую нагрузку и в большинстве случаев используются в быту. Недостатком таких винтов является плохая сцепляемость с отверткой – зачастую тугое затягивание винтов данного типа приводит к срезанию шлица винта. Приржавевший винт данного типа открутить практически невозможно.
  2. Крестовая отвертка – маркируется буквами PH. Сегодня это самый распространенный тип отвертки – две крестовые прорези с углублением в центре обеспечивают более качественное сцепление инструмента с винтом, благодаря чему появляется возможность туго завинтить шуруп или винт. Если крепеж качественный, не из сырой стали, то сорвать такие шлицы вручную практически невозможно. Используются такие винты и шурупы как в быту, так и в профессиональном строительстве. Зачастую бытовые винты даже делают универсальными – комбинируют PH и SL шлиц, благодаря чему их можно откручивать как плоской, так и крестообразной отверткой. крестообразные отвертки фото

    Крестообразные отвертки фото

  3. Шестигранная отвертка – маркируется буквами HEX. К такой отвертке можно прикладывать крутящий момент, в десять раз превосходящий аналогичный показатель крестообразной отвертки. Винты с такими шлицами широко используются в электронике различного типа, мебельной промышленности и прочих изделиях, в которых важно соблюсти надежность соединения.
  4. Отвертка звездочка – маркируется как TORX. Это, можно сказать, редко используемые отвертки, надобность в которых появляется тогда, когда производитель какой-либо продукции хочет ограничить доступ несведущих в ремонте людей. Винты данного типа вы можете обнаружить на мобильных телефонах и другой тонкой компьютерной технике.
  5. Крестообразная отвертка с направляющими – имеет не только профиль в форме креста, но и дополнительные грани, обеспечивающие более надежное сцепление винта с отверткой. Такой крепеж получил широкое распространение в мебельной промышленности.

Кроме вышеперечисленных типов отверток, а вернее форм их наконечника, встречаются и другие варианты – так сказать, специализированные. Нередко они разработаны производителями фирменной продукции, которые стараются защитить свои изделия от подделки и несанкционированного ее вскрытия неспециалистами.

Как выбрать отвертку: что указано в маркировке

Любые строительные материалы и инструменты маркируются не просто так, потому что кому-то так захотелось. В буквенно-числовой код маркировки закладывается некоторый смысл – понимая его, об изделии и его назначении можно сказать многое. Состоит этот код из букв, которые указывают на тип наконечника отвертки, а также цифр – это ее размер, из которого следует следующее.

  • №0 – диаметр стержня такой отвертки составляет 4мм, а длина не превышает 80мм.
  • №1 – 5мм диаметр стержня и длина от 80 до 100мм.
  • №2 – толщина стержня отвертки составляет 6мм, а длина варьируется от 100 до 120мм.
  • №3 – имеет стержень толщиной 8мм и длиной от 120 до 150мм.
  • №4 – тяжеловес диаметром 10мм с длиной от 150 до 200мм. какие бывают отвертки фото

    Какие бывают отвертки фото

И это еще не все – номер отвертки также может указывать и на диаметр винта, который можно выкрутить с ее помощью.

  • №0 – предназначена для винтов диаметром до 2мм.
  • №1 – применяется в паре с винтами диаметром от 2,1 до 3мм.
  • №2 – с ее помощью крутят винты диаметром от 3,1 до 5мм.
  • №3 – для винтов 5,1-7мм.
  • №4 – тяжеловесы применяются для работы с винтами диаметром от 7,1мм и больше.

И для наглядности простой пример – Ph3*120. Это не что иное, как крестообразная отвертка с диаметром стержня 6мм и длиной 120мм.

Разновидности отверток: универсальный вариант

Универсальная отвертка является оптимальным вариантом для домашнего использования, и секретов в этом нет никаких – профессионалы предпочитают ими не пользоваться, так как у них многие сменные насадки остаются невостребованными. Да-да, это отвертки, в которых наконечник можно менять. Как правило, на конце их стержня имеется шестигранное углубление – так сказать, посадочное отверстие для жала, которое почему-то называется бита. Эта сменная насадка от проворота удерживается шестью гранями, а от выпадания мощным магнитом внутри стержня. Кроме того, этот самый магнит, намагничивая биту, создает условия, при которых и сам винт или шуруп надежно держится на шлицах, что очень важно при продевании винта в отверстие.

Это что касается устройства самой отвертки, но кроме нее, выбирая такой набор, следует обратить внимание и на насадки, вернее на их рабочую часть. Наборов такого плана весьма много, и далеко не каждые из них могут оказаться востребованы в домашнем хозяйстве. Стандартная отвертка домашнего умельца в универсальном исполнении содержит штук пять-шесть сменных насадок. В большинстве случаев это плоские и крестообразные наконечники разных номеров. В принципе, имея под рукой саму отвертку, ее в любое время можно доукомплектовать необходимой насадкой. В такой ситуации, правда, возникнет проблема с хранением – комплектные биты аккуратно укладываются в специальный патронташ, который, в свою очередь, прячется в рукоятку, и места для новой биты в нем наверняка не найдется.

универсальная отвертка фото

Универсальная отвертка фото

И еще одно. Весьма полезной опцией универсальной отвертки является телескопический стержень – в некотором роде он ослабляет отвертку. Снижает допустимую нагрузку на нее, но зато позволяет доставать упавший крепеж из недоступных для человеческих рук или пальцев мест.

И в заключение темы про виды отверток дам несколько рекомендаций по их выбору – кроме описанных разновидностей, самое первое, на что следует обращать внимание, это на стоимость инструмента. Хорошая и качественная отвертка, способная служить долго, просто не может стоить дешево: каленая сталь, надежная рукоятка – вот те самые важные вещи, за которые придется платить деньги. А что касается дешевых инструментов этого типа, то их можно покупать для проведения разовых работ.

Совсем забыл еще о двух видах отверток, которые можно выделить вообще в отдельный класс – это индикаторная отвертка (удел электриков, позволяющих определять фазу и ноль в розетке) и аккумуляторная отвертка, которая в современном мире большого спроса не нашла. Дело в том, что при ее мощности она практически ни для чего не годится – за такую же цену можно купить бытовой шуруповерт, толку от которого будет намного больше.

Автор статьи Александр Куликов

stroisovety.org

Реверсивная отвертка виды, назначение и выбор

Буквально десятилетие назад реверсивная отвертка считалась специализированным инструментом.

Позволить себе такую покупку могли лишь редкие мастера.

Сегодня на рынке можно встретить реверсивный инструмент любого типа, а его стоимость приятно удивляет.

Особое внимание заслуживают отвертки для всевозможных бит – действительно универсальный инструмент.

Реверсивная отвертка

В последнее время они стали настолько популярны за счет своей универсальности, что их используют как при ремонте автомобилей, так и при работе с часовыми механизмами.

Назначение реверсивных отверток

Реверсивная отвертка предназначена для откручивания и закручивания крепежей в труднодоступных местах.

Как правило, она входит в комплект, простейший из которых состоит из специальной рукоятки и набора различных бит (наконечников).

Отвертка с реверсом состоит из следующих частей:

• Рукоять с резиновым покрытием и переключателем на 3 режима

• Металлический стержень со встроенным храповым механизмом

• Насадка для бит

Храповый механизм представляет собой зубчатое колесо, которое может вращаться лишь в одну выбранную сторону.

Реверсивная отвертка принцип действия

Движение в противоположную сторону ограничено специальной собачкой.

Прижимаясь к колесу пружиной, она блокирует его обратное движение.

Более распространенное название этого механизма – трещотка (из-за издаваемого звука).

При работе инструментом переключатель устанавливается в одну из трех позиций:

1) На закручивание

Рабочий ход – по часовой стрелке.

Если повернуть ручку в противоположную сторону, сработает трещотка, ход будет холостым.

Другими словами, если провернуть инструмент против часовой стрелки, ее наконечник останется неподвижным, а рукоять свободно провернется

2) На выкручивание

Рабочий ход – против часовой стрелки.

Трещотка срабатывает при провороте в противоположную сторону.

3) Блокировка

В этом режиме отвертка превращается в обыкновенную.

Любое направление движения будет рабочим.

Среди преимуществ использования реверсивных отверток следует отметить:

• Возможность работы без перехвата рукой. Так кисть будет меньше уставать.

• Возможность работы без извлечения наконечника из шлица крепежного элемента. За счет этого работа идет быстрее и эффективнее

Основные характеристики

Рукояти изготавливаются из литьевой или порошковой пластмассы.

Первый вариант имеет мягкое основание, и характеризуется эластичностью, за счет чего инструмент удобно держать в руке.

Порошковая же пластмасса хрупкая, но вместе с тем твердая.

Хороший инструмент, как правило, имеет прорезиненную ручку.

Реверсивная отвертка с прорезиненой ручкой

Она, кроме эргономичности, обладает влагоотталкивающими свойствами.

Такой инструмент почти не пачкается, а для его очистки достаточно протереть поверхность влажной тканью.

Кроме того, слой резины обладает диэлектрическими свойствами, а значит, такой отверткой очень удобно работать с элементами электрических сетей под напряжением.

Еще одним условием качественной рукояти является ее стойкость к воздействию агрессивных химических соединений.

Для этого опять же используется специальная резина, которая способна выдержать контакт с химическими компонентами.

Однако при продолжительном контакте с растворителями или бензином, покрытие разрушится.

В этом случае подходящим вариантом будет пластмассовая ручка.

Наиболее распространенные типы реверсивных отверток:

• С реверсивной поворотной рукоятью.

Как правило, оснащаются удлинителем-переходником для торцевых головок.

Такие рукояти часто используются для работы с головками размера 5 — 13 и битами профиля SL — SL6, PH0 — Ph3, PZ2, T6 – T30, SP4, TW2, TW3, HEX4 – HEX6.

• С реверсивной рукоятью для точных работ.

Размеры инструмента значительно меньше, большинство комплектов дополнены гибким удлинителем.

Зачастую такие отвертки используются для работы в паре с головками размера 2.5 – 5.5 и битами профиля SL1 – SL4, PH000 – Ph2, T4 – T10, HEX0.9 – HEX2, SP2.6, A0.8 – A1.2.

Отвертки с набором бит и головок обладают твердостью 45 – 50 единиц (шкала Роквелла).

Изготовлены из хром-ванадиевого сплава.

Рукоять покрыта пластиком и/или термопластичной резиной.

Переключатели режимов работы могут быть кольцевыми (часть ручки проворачивается относительно продольной оси), флажковыми (на корпусе установлен небольшой рычажок) или ползунковыми.

Виды реверсивных отверток

Для удобства работы используют реверсивные отвертки со сменными битами нескольких видов.

Поворотная

Отвертка с поворотной головкой представляет собой рукоять, соединенную с головкой шарниром.

Реверсивная отвертка с поворотным шарниром

Такая конструкция позволяет работать с крепежами в труднодоступных местах, изменяя при необходимости угол наклона ручки относительно оси наконечника или съемной биты.

Пистолетного типа

Отвертки с формой рукояти, напоминающей букву «Г» или «Т», называют пистолетными.

Реверсивная отвертка пистолетного типа

Такой инструмент удобно ложиться в руку, а образуемый особой формой ручки рычаг позволяет прикладывать меньше усилия.

Различные обзоры и тестирование отверток пистолетного типа часто проводятся на примере ремонта автомобиля, так как они отлично подходят для подобной работы.

Рычажная

Конструкция рычажной отвертки позволяет изгибать рукоять относительно рабочей головки под различными углами, вплоть до 90 градусов.

Реверсивная отвертка рычажная

Другими словами, прямую отвертку можно превратить Г-образную одним движением руки.

Позволяет хорошо протягивать крепежные элементы, или “срывать” их с места при отвинчивании.

Для точных работ

Реверсивные отвертки для точных работ – легкий и небольшой инструмент.

Предназначены для ремонта часовых механизмов, различной электроники и любых приборов, где используются миниатюрные крепежные элементы.

Реверсивная отвертка для точных работ

Как правило, имеют кольцевой переключатель трещотки. Укомплектованы удлинителем (наиболее распространенная длинна – 120мм), набором “мелкокалиберных” бит и торцевых головок.

Плюсы и минусы

Главным преимуществом реверсивных отверток является удобство работы с ними.

Чтобы отвинтить или завинтить крепежный элемент, нет необходимости перехватывать рукоять инструмента руками.

Кроме того, реверсивный механизм позволяет работать вообще одной рукой.

Это удобно, так как второй рукой можно придерживать крепежный элемент.

Различные биты и насадки, головки и удлинители, входящие в комплект, как правило, продаются в специальных чемоданчиках, где размечены места под каждый элемент.

В итоге, приобретая один набор, покупатель обзаводится фактически целым комплектом инструмента.

Реверсивная отвертка большой набор

Использование шарнирных переходников или гибких удлинителей позволяет использовать инструмент для работы с крепежами в труднодоступных местах, к которым нет прямого доступа.

Еще одним плюсом является стандартизация шлицов бит, торцевых головок и головок отверток, что позволяет по мере надобности докупать необходимые размеры, если они отсутствовали в наборе.

Среди минусов реверсивных отверток стоит отметить возможность поломки трещотки. В этом случае инструмент приходит в полную негодность.

Кроме того, по рукояти таких отверток нельзя бить, если, скажем, шуруп “застыл”.

Это может привести к ее неисправности.

Конечно, существуют и ударные модели, однако, они достаточно дорогие для бытового применения, а годятся только для начального этапа выкручивания.

Инструменты в наборе

В хороший набор реверсивных отверток со съемными битами входят следующие элементы:

• Отвертка (может быть нескольких вариантов, различных размеров и с разными типами ручек)

• Битодержатель (обыкновенная отвертка, может быть как с прямой, так и с Т-образной ручкой)

Реверсивная отвертка с "Т"-образной ручкой

• Удлинители (позволяют добраться до крепежей в глубоких отверстиях или узких труднодоступных местах)

• Набор бит со шлицами под различные крепежные элементы

• Торцевые головки разных размеров, вплоть до 13мм

• Адаптеры для торцевых головок

Существуют наборы отверток с храповым механизмом для точных работ.

Реверсивная отвертка для точных работ

Их легко узнать по небольшому размеру инструментов в комплекте.

Тут важный элемент — гибкий удлинитель, без которого будет сложно разобрать некоторые соединения в современной электронике.

Биты и накидные головки

Поговорим непосредственно о рабочих элементах наборов с реверсивными отвертками – торцевых (накидных) головках и битах.

По сути, они являются съемными наконечниками обыкновенных отверток.

Устройство и назначение бит

Биты представляют собой сменные наконечники (насадки) для отверток.

Предназначены они для завинчивания и отвинчивания крепежных элементов. Одна сторона имеет шлиц под конкретный тип крепежа, а та часть, которая вставляется в отвертку – шестигранник в поперечном разрезе.

Такая форма позволяет использовать биты при работе электроинструментом, например, шуруповертом.

По форме эти насадки напоминают цельный цилиндр.

Биты с распространенным типом шлица продаются, как правило, в составе набора.

Специальные или с более редким шлицем можно купить поштучно.

Самые популярные биты можно найти по следующей маркировке:

• Стандарт PH (Phillips) – шлиц крестообразной формы с четырьмя видами размера, от PH0 до Ph4. Наиболее распространенным является размер Ph3.

• Стандарт PZ (Pozidriv) – шлиц крестообразной формы, напоминающий PH, но имеющий дополнительные “лезвия” меньшего размера (под углом 45 градусов к основным).

• Стандарт SL (Slot) – Плоский шлиц. Рядом с буквами обычно указываются цифры, соответствующие его размеру.

• Стандарт Torx (шестигранная звезда). Рядом с буквенной маркировкой “T” указываются цифры, соответствующие размеру в миллиметрах, например, T30.

Биты для точной работы

При ремонте часовых механизмов или компактной электроники, например, мобильных телефонов, используются биты для точной работы.

Реверсивная отвертка для точных работ с битами

Они значительно меньше привычных всем вариантов, но стандартизированы точно также.

На маркировке рядом с буквенным обозначением типа шлица указывается его размер.

Накидные головки

Накидные головки для отверток выглядят точно так же, как и варианты для ключей с трещотками.

Выполнены в форме “бочонка” (иногда их так и называют), где с одной стороны находится отверстие – шлиц соответствующего размера, а с другой – квадратное отверстие под переходник инструмента.

Реверсивная отвертка с накидными головками

Как правило, размер головки для отверток ограничивается №13.

Это связано с тем, что для работы с болтами и гайками большего размера нужно усилие, которое:

• может повредить отвертку
• возможно приложить только ключом за счет большего рычага

Наиболее распространенные типы накидных головок:

• Шестигранные –рабочий профиль в форме шестигранника. Самый ходовой вариант.

• Двенадцатигранные – имеют рабочий профиль в виде двенадцатигранника. Подходят для работы с шести- и двенадцатигранными крепежами.

• SuperLock (SL) – рабочий профиль похож на шестигранник, но с увеличенной площадью контакта с крепежным элементом.

Создан для работы с сорванными (слизанными) гранями шляпки крепежа.

• Универсальные – рабочий профиль выполнен в форме двенадцатигранника со срезанными (тупыми) вершинами. Подходит для работы с различным профилем (и метрическим, и дюймовым) шляпок крепежей.

Адаптер для накидных головок

Так как накидные головки имеют именно отверстие для крепления, а не выступающий шестигранник, для работы с ними реверсивной отверткой нужен специальный переходник.

Переходник для накидных головок

Он может быть и монолитным, и шарнирной конструкции, что позволяет работать с болтами и гайками под углом.

Выбор реверсивной отвертки

Выбирая отвертку с храповым механизмом, покупатель рассчитывает на ее долговечность и надежность трещотки.

Прежде чем оплачивать товар, даже если выбрана самая дешевая модель от непроверенного производителя, необходимо убедиться в следующем:

• Реверсивный механизм должен работать без заклиниваний, перекосов и прокручиваний.

Подвижные элементы не должны люфтить.

• Материал реверса должен обладать хорошими показателями прочности, механизм переключения не должен заедать и проскакивать, обязан четко фиксироваться в заданном положении.

• Все механизмы рукояти должны быть либо защищены, либо спрятаны в корпусе. Сама ручка должна хорошо лежать в руке и не царапать кожу.

• В комплекте должен присутствовать удлинитель и минимальный комплект насадок

• Биты должны быть изготовлены из прочного материала, о чем будет свидетельствовать маркировка.

Если соответствующих надписей нет – можно смело проходить мимо.

• Место посадки бит должно хорошо магнититься, что предотвратит их выскакивание.

Реверсивная отвертка с длинным стержнем

Конечно, предпочтение за немецким инструментом, хотя и некоторые отечественные производители достойны внимания.

Рейтинг реверсивных отверток

Среди производителей реверсивных отверток и их наборов, особое внимание заслуживают следующие:

• WERA (Германия)

• Stanley (США)

• WIHA (Германия)

• BAHCO (Швеция)

• FELO (Германия)

• GROSS (Германия)

Реверсивная отвертка "GROSS"

Просто хороший и сравнительно недорогой инструмент: FORCE, TOPEX, WILTON, FORCE, HI-TEC.

instrumentn.ru

Как выбрать отвертку | Блог

Каждый из нас знает, что такое "отвертка". И те, кто при упоминании этого слова думают о специальном инструменте, и те, кто в первую очередь представляют алкогольный коктейль. Отвертка имеет довольно простую конструкцию. Рукоятка, стержень, рабочая часть (наконечник) – вот ее основные элементы.

Казалось бы, ошибиться с выбором такого инструмента довольно трудно. И вместе с тем, в продаже можно найти десятки и сотни видов и вариаций отверток от разных производителей, из разных материалов и под разные крепления. И разобраться в этом многообразии всё же будет совсем не лишним.

Из истории

Отвертка была изобретена в далеком XV столетии. Автором этого инструмента считается великий Леонардо Да Винчи, известный и как художник, и как ученый, и как инженер-изобретатель. Точнее будет сказать, что сначала ему пришла в голову идея специального крепления (винта с прорезью в шляпке). А затем под него был придуман и подходящий инструмент.

В таком виде отвертка просуществовала несколько веков, пока в XX столетии не стали появляться разновидности под другие формы креплений. Например, канадец Робертсон, поранившись отверткой с плоским наконечником, придумал винт с квадратным углублением в центре и инструмент под него.

Виды отверток

В настоящее время выделяют следующие основные виды отверток с учетом формы креплений, для которых они предназначены:

1. Плоская отвертка (маркировка SL) – современный вариант изобретения Да Винчи. Такой вариант также называют прямошлицевой отверткой, так как ее рабочая часть похожа на плоскую лопатку. Отвертка предназначена для подходящих по форме креплений, но в некоторых случаях может использоваться и при работе с винтами, шурупами и саморезами другой формы.

2. Крестовая отвертка (PH) имеет рабочую часть в форме конуса. С ее помощью можно откручивать-закручивать крепления со шлицем в форме креста. Конструкция такой отвертки предполагает большее число точек соприкосновения с поверхностью крепления по сравнению с плоским аналогом. Это помогает развить большее усилие при работе, обеспечив более надежное соединение.

Разновидностью крестовой отвертки считается крестообразная отвертка с направляющими (PZ). Рабочая часто такого инструмента кроме крестового профиля имеет дополнительные грани, позволяющие плотнее прижать инструмент к креплению. Крепеж такой формы используется при сборе конструкций из относительно мягких материалов: дерева, алюминия, гипсокартона.

3. Звездообразная отвертка (TORX) в сечении профиля рабочей части напоминает шестиконечную звезду. Отсюда такое название. Подобные крепежи популярны в конструкции различных видов электроники и бытовой техники, а потому и встречается подобный инструмент чаще у мастеров соответствующих сервисных центров.

4. Шестигранная отвертка (HEX) в сечении профиля рабочей части имеет форму шестигранника, что позволяет развивать усилие в 10 раз больше, чем в случае использования крестовой отвертки. Крепления под такой инструмент часто применяются на объектах, которые находятся под напряжением. Разновидностью шестигранной отвертки можно считать четырехгранный инструмент (его еще называют отверткой Робертсона в честь автора).

В продаже можно найти и менее популярные виды отверток, конструктивно отличающиеся, как правило, лишь формой наконечника под разные варианты креплений. Расширенный перечень креплений с разными шлицами представлен на следующей картинке.

Выделяют и другие варианты классификации отверток. Например, по сфере использования:

1. Стандартная отвертка не отличается дополнительными возможностями и позволяет работать только с креплением определенного типа.

2. Диэлектрическая отвертка имеет рукоятку, покрытую специальным изоляционным материалом. Это позволяет работать с креплениями под напряжением до 1000 В (иногда больше).

3. Универсальная отвертка (с битами) конструктивно напоминает гнездовой ключ. Рабочая часть такого инструмента заменяется с учетом необходимого крепления.

4. Часовая отвертка (для точных работ) – это инструмент с миниатюрным наконечником для работы с предметами электроники, бытовой техники, часами и др.

5. Ударная отвертка помогает справиться с крепежом, не поддающимся усилиям с помощью другого инструмента. По торцу такой отвертки необходимо ударять молотком, что способствует повороту биты инструмента. Как правило, в комплекте с ударной отверткой идут несколько бит под крепления разного типа.

Критерии выбора отвертки

Выбирая отвертку, в первую очередь, логично отталкиваться от формы и размера крепления, с которым планируется работать. При этом наиболее распространенными считаются крепления под плоскую и крестовую отвертки, а их размер оценивается на глаз.

Дополнительно необходимо учитывать следующие параметры:

1. Длина стержня – это расстояние от рукоятки инструмента до его рабочей части. Длинная отвертка предпочтительнее при работе с креплениями в труднодоступных местах, к которым нет свободного прямого доступа. Отвертка с короткой ручкой помогает развить большее усилие при надавливании на ее торец, что с большей вероятностью позволит справиться даже с «прикипевшими» креплениями.

2. Диаметр стержня. Отвертка с толстым стержнем обычно предназначена для креплений большого размера. Впрочем, диаметр может отличаться и у похожих моделей. В этом случае предпочтительнее выглядит инструмент с толстым стержнем. Он прочнее. С другой стороны, например, при работе с электроникой и бытовой техникой добраться до нужного винта часто можно, лишь погрузив отвертку в специальный паз. В этом случае инструмент должен иметь стержень требуемого диаметра.

3. Материл изготовления. В продаже можно найти инструмент из стали различного вида (хромванадиевая, хромомолибденовая и др.). Потребительские характеристики указанных составов сопоставимы. Дефекты конкретной модели «всплывут» только в процессе использования. Поэтому прочность отвертки рекомендуем оценивать визуально. Инструмент должен производить впечатление надежного и качественного изделия.

4. Материал ручки (металл, дерево, пластмасса, резина). С точки зрения эргономики и безопасности предпочтительнее выглядит отвертка с резиновой ручкой. Такой инструмент не будет скользить в руках и при необходимости защитит от удара электрическим током.

5. Свойства наконечника. Довольно популярны модели отверток, рабочая часть которых выполнена из намагниченного состава. Это позволяет удерживать крепеж перед вкручиванием без дополнительных усилий или помощи второй руки.

6. Возможность работы в труднодоступных местах. В продаже можно найти отвертки с гибким стержнем, который позволяет добраться до крепления под углом. Использование такого инструмента целесообразно только в случае очевидной необходимости.

7. Наличие реверса. Такие отвертки позволяют работать с креплением, не отрывая от него наконечник (рукоятка при необходимости прокручивается отдельно от стержня), что ускоряет процесс использования. Пример подобной модели представлен ниже.

Рекомендации по выбору

Наличие отвертки необходимо в комплекте инструментов любого мастера: от любителя до профессионала. Более того, целесообразно владеть несколькими отвертками для использования в разных ситуациях и для работы с креплениями необходимой формы.

Домашнему мастеру, не озадаченному специальными видами работ, подойдут модели отверток начальной ценовой категории с рабочей частью разной формы.

Специалистам, часто использующим инструмент, логичнее присмотреться к моделям других ценовых категорий, способным «пережить» большую нагрузку.

Электрикам пригодятся [url="https://www.dns-shop.ru/catalog/17a9ffd116404e77/otvertki/?p=1&i=3&f=ars9]модели с рукояткой из изоляционного материала,

а часовщикам и радиотехникам – отвертки для точных работ.

Наконец, для работы со сложными креплениями нелишним будет иметь в арсенале ударную отвертку.

club.dns-shop.ru

фигурная, плоская, назначение и классификация

Отвертка плоскаяОтвёртка является незаменимым инструментом каждого уважающего себя хозяина. Она есть практически в каждом доме, и необязательно нужно быть специалистом или мастером, чтобы уметь пользоваться ей. Люди начали обширно пользовать этим инструментом ещё в XVIII веке, и с тех пор отвёртка прошла значительные эволюционные изменения. Кроме того, что появились новые виды шлицов, также изменения коснулись рукояток, которые способны добираться до цели даже в труднодоступных местах.

Основные положения

Как и несколько веков назад, отвёртка состоит из трёх основных элементов: рукоятка, стержень и наконечник. Рукоятка у всех отвёрток практически одинакова, основными свойствами, которыми она должна обладать, являются: удобность держания в руке, крепость материала и обязательно непроходимость электричества. Что касается стержня, то он может быть разной длины, в зависимости от труднодоступности крепёжного элемента, который необходимо закрутить или выкрутить. Наконечник имеет множество вариаций, зависящих от вида крепёжного элемента, к которому будет применяться инструмент. Различают следующие виды наконечников:

  • Плоский. Самый старый вид стандартного наконечника, считается самым распространённым. Наконечник выполнен в виде неширокой прямой пластины и применяется при замене дверных ручек, розеток, ремонте электроприборов и так далее.
  • Крестообразный. Также является не менее распространённым типом, чем плоский наконечник. Выполнен он в виде креста с четырьмя равноудалёнными гранями. Благодаря своему расположению шлицов, этот тип наконечника имеет улучшенное сцепление с поверхностью крепёжного элемента, благодаря чему можно откручивать и закручивать элементы с более лучшим эффектом. Применяется в саморезах по дереву и металлу, в мототехнике и автомобилях, в бытовой технике.
  • Как намагнитить отверткуКрестовый усовершенствованный. Выполнен в том же виде, что и обычный крестовый, но имеет дополнительные шлицы, размещённые между основными, по одному на каждый пролёт. Таким образом достигается ещё больший эффект затягивания болтов и саморезов. Имеет распространённое применение в крепежах мебельной продукции.
  • Шестигранный. Этот наконечник сделан в форме обычного шестигранника. За счёт плотного соприкосновения со всеми стенками в прорези крепёжного элемента достигается максимальный эффект, который по эффективности превосходит крестовый наконечник. Применяется на мебельных шурупах (конфирмант), велосипедах.
  • Шестиконечный. Представляет собой шестигранник с заострёнными углами и используется для болтов маленьких размеров в мобильных телефонах и других сложных устройствах.
  • Квадратный. Не менее распространённый тип наконечника, чаще всего используемый в компьютерной технике.
  • Треугольный. Этот тип наконечника выполнен в виде тройного шлица, напоминающего треугольник с равноудалёнными друг от друга лопастями. Применяется в бытовой кухонной технике. Легко заменяется отвёрткой с плоским наконечником необходимой ширины.

Маркировочные обозначения

Каждая насадка имеет свою маркировку, которая наносится на инструмент в виде латинской буквы или сочетания нескольких букв и цифр. Так, наконечники имеют следующие обозначения:

  • Плоский — SL (Slotted). Маркируется цифрами, обозначающими длину наконечника 1−10 мм.
  • Крестообразный — PH (Phillips). Имеют следующие номера, обозначающие диаметр наконечника: 000 (1.5 мм), 00 (1.9 мм), 0 (2 мм), 1 (2−3 мм), 2 (3−5 мм), 3 (до 7 мм), 4 (от 7.1 мм).
  • Крестовый усовершенствованный — PZ (Pozidriy) PX (Phillips Square-Driv и Philips Quadrex).
  • Шестиконечный — TORX. Обозначаются буквами Е4-Е44.
  • Шестигранный — HEX (Hexagonal).
  • Квадратный — Robertson.
  • Треугольный — Tri-Wing.

Определяя, какой тип инструмента необходимо использовать, нужно также учитывать размер крепёжного элемента.

Классификация отвёрток

Некоторые виды специальных наконечников для отвёрток имеют пустую кругообразную выемку посередине шлицов, такие отвёртки называются «антивандальные», так как имеют узкий круг применения и имеются не у каждого человека в арсенале инструментов.

Разновидности рукояток

Рукоятки отвёрток за время эволюции бытовых и профессиональных инструментов также прошли немалые изменения. Они стали удобнее, мощнее и крепче. А в некоторые добавились сложные элементы с вращательными механизмами. Кроме традиционных типов, существуют и такие:

  1. Рукоять с «пяткой». Такой тип отвёртки характерен тем, что стержень располагается вдоль всей длинны инструмента и выходит с обратной стороны. Понятие «пятка» возникло потому, что место, выступающее с другой стороны, образует толстый выступ, по которому можно бить молотком. Используется в грязных и ржавых местах, где отвёртку можно использовать в качестве стамески.
  2. Фигурная отверткаРукоять с храповиком. Работает по типу прерывистого движения в одну сторону с преобразованием возвратно-вращательного движения и переключателем, позволяющим менять направление движения. Обычно такие отвёртки выпускают с комплектом различных насадок, позволяющих применять инструмент практически ко всем видам крепежа.
  3. Поворотная или т-образная. Такая отвёртка изготавливается в виде буквы Т либо с отверстием в верхней части рукоятки для дополнительного рычага, что позволяет такому инструменту максимально туго затягивать крепёжные элементы.

В зависимости от вида работ, труднодоступности крепёжного элемента, а также вида самого крепежа, применяются различные типы насадок и размеры стержней отвёртки. От миниатюрной длины стержня, измеряемой миллиметрами, до самой длинной в несколько десятков сантиметров. От обычной плоской насадки до храпового механизма с шестигранным наконечником. А также существует отвёртка с гибким стержнем для проникания в труднодоступные места.

Нестандартные применения

Бывает так, что необходимо что-то закрутить в труднодоступном месте, куда может пролезть только стержень отвёртки. А под рукой нет специального инструмента, способного удерживать крепёжный элемент. Тогда приходится идти на такое ухищрение, как намагничивание наконечника. Тогда болт или шуруп будет легко держаться на наконечнике, что позволит доставить его и закрутить в любом месте. Следующие шаги покажут, как намагнитить отвёртку в домашних условиях:

  1. При помощи магнита. Для этого подойдёт мощный магнит, желательно неодимовый. Чем сильнее будет магнит, тем лучше эффект от намагничивания. Купить необходимый магнит можно на рынке либо в хозяйственном магазине. Если же дома лежат старые жёсткие диски от компьютера, можно использовать магниты, находящиеся в нём. Для правильного намагничивания необходимо очистить поверхность стержня от загрязнения и высушить поверхность после обработки. Затем необходимо взять магнит и проводить по стержню инструмента от рукоятки до наконечника, делать это нужно несколько раз, затем провернуть инструмент на четверть оборота и проделать то же самое с каждой стороной. Проводить магнитом нужно только в одном направлении. Если после окончания процедуры инструмент не в состоянии удерживать крепёж, то весь процесс необходимо повторить заново. В случае повторной неудачи, стоит заменить магнит более мощным. Инструмент из хорошей стали способен удерживать магнитные домены до нескольких месяцев. Если инструмент необходимо размагнитить, то можно провести эту же процедуру, но в направлении от кончика до рукоятки либо постучать инструментом о пол или стену, что поспособствует разрушению магнитных доменов.
  2. С помощью батарейки. Для этого способа понадобится электропровод небольшого сечения длиной не менее одного метра и зачищенными с обеих сторон концами. Лучше всего подойдёт провод сечения 2.5 квадрата с одинарной изоляцией. У провода зачищаются концы, а остальная не зачищенная часть наматывается на стержень отвёртки, образуя таким образом своеобразное магнитное поле. Затем берётся батарейка или крона мощностью от 6 до 9 вольт (не меньше и не больше), к которой подсоединяются зачищенные концы провода. Разницы куда подключать минусовый и плюсовый контакт нет. Важно знать, что обычно инструменту хватает от половины до одной минуты, чтобы полностью намагнититься. По истечении этого времени батарею необходимо отключить от проводов, освободить инструмент и поверить его на крепеже. Если намагничивание прошло неудачно, можно попробовать увеличить количество мотков, расположив их в два слоя друг на друга. Также может помочь увеличение мощности батареи, но следует опасаться поражения электрическим током или искрами, поэтому все манипуляции следует проводить в диэлектрических перчатках.
  3. Есть также несколько вариантов намагничивания инструмента, которые скорее будут считаться любительскими. Можно намагнитить инструмент с помощью шёлкового платка или синтетической тряпки. Если тщательно потереть по наконечнику подобной тканью длительное время, то на какой-то промежуток времени, отвёртка сможет удерживать небольшой болт или шуруп. Если под рукой нет ничего, чем можно намагнитить инструмент, то можно использовать молоток либо тяжёлый гаечный ключ. Для этого необходимо расположить инструмент наконечником по направлению на север и бить по кончику длительное время. Таким образом, магнитные домены выстраиваются по направлению магнитного поля Земли.

Во время проведения всех манипуляций необходимо придерживаться определённых правил, чтобы не пострадал ни организм человека ни сам инструмент. Используя неодимовый магнит, следует помнить, что он имеет очень мощную силу притяжения и способен прищемить часть кожи. Все действия нужно проводить в специальных диэлектрических перчатках.

Восстановление крестовой отвёртки

Так как этот тип отвёртки является самым распространённым, а его шлицы не имеют достаточной площади соприкосновения со стенками крепежа, то случается так, что со временем шлицы инструмента стираются, и уже невозможно добиться необходимого эффекта. Тогда и появляется вопрос, как восстановить инструмент, чтобы он служил как прежде.

Конечно, добиться того состояния, в котором был инструмент, после покупки уже не получится, но, приложив небольшие усилия, можно добиться ощутимого эффекта. Обычно шлицы отвёртки стираются таким образом, что от них остаётся лишь тоненькое продолжение стержня, который, упираясь в дно крепежа, не даёт оставшимся шлицам зацепиться за стенки прорезей в болте или шурупе. В таком случае шлицы необходимо заточить.

Отвертка с насадками

Для начала необходимо отрезать лишнюю часть стержня до момента начала оставшихся шлицов. Сделать это можно с помощью болгарки. Затем можно использовать эту же болгарку для нарезки новых канавок, которые будут служить разделителями шлицов. Делать это необходимо аккуратно, накрепко закреплённым в тисках инструментом, надев защитную маску или очки. Немного прорезав канавки болгаркой, далее необходимо всё делать напильником треугольной формы со средним напылением.

Напильник вставляется в канаву так, чтобы нижний его угол был в прорезанной канавке, а стенка прилегала к будущему шлицу. Поступательными движениями напильник водится вперёд и назад до достижения необходимой глубины. Затем необходимо перейти на следующий шлиц и повторить процедуру.

Для проверки можно использовать любой саморез, если какая-то сторона наконечника не полностью входит в паз крепежа, то этот шлиц нуждается в доработке.

pochini.guru

Диэлектрическая отвертка, ее характеристики, виды и выбор

Диэлектрическая отвертка – это специальный инструмент для работы с объектами, находящимися под напряжением электрического тока.

Различные крепежные элементы, которые используются в любой технике, электроприборах, электроинструментах и даже игрушках, привели к созданию специальных отверток.

Каждая из них имеет свои особенности, и разработаны они для эффективной работы в конкретных условиях, для выполнения определенных целей.

Для отвинчивания обыкновенного самореза из деревянного изделия используется конструктивно простой инструмент с крестообразным шлицем наконечника.

Его можно легко заменить ножом с подходящей формой кончика.

Но в случае работы с силовым оборудованием, находящимся под напряжением, необходимыми становятся диэлектрические отвертки.

Диэлектрическая отвертка

Этот специализированный инструмент не удастся заменить подручными средствами, т.к. он имеет свои технические особенности.

Назначение и характеристики

Диэлектрическая отвертка предназначена для работы с электросетями и силовым оборудованием, которые находится в конкретный момент под напряжением.

Создан этот инструмент больше не для облегчения работы с крепежами, а для гарантии безопасности мастера.

Важно обратить внимание, что любой диэлектрической отверткой можно работать с электросетями под напряжением, которое не превышает 1кВ.

Более высокие показатели требует использования инструмента другого уровня.

Диэлектрические отвертки рассчитаны на работу с распространенными шлицами крепежных элементов – крестообразный и прямой, что является следствием стандартизации.

По этой причине инструмент для работы с напряжением до 1кВ должен соответствовать стандарту VDE DIN EN 60900.

Тем не менее, иногда приходится работать с другими шлицами крепежей.

Любая стандартизированная отвертка шлицевая диэлектрическая в обязательном порядке проходит тестирование напряжением, которое достигает 10кВ.

Этот огромный десятикратный запас позволяет убедиться в качественном исполнении изделия, подтвердить его безопасность.

При этом на рукояти или стержне должна присутствовать маркировка (“1000V” или специальные значки).

Размер отверток

Как правило, необходимые отвертки для каждого электрика ограничиваются следующими размерами:

• PZ1
• PZ2
• Плоскошлицевая 3мм
• Плоскошлицевая 5,5мм

Для работы с бытовыми электроприборами этих размеров будет достаточно.

Для расширения фронта работ иногда используются плоскошлицевые (2,5мм, 4мм, 6мм), PZ3, Ph2, Ph3.

Диэлектрическая отвертка PZ1

Тем не менее, и их может быть недостаточно, если приходится периодически сталкиваться с силовым оборудованием особой конструкции.

В этом случае электрикам рекомендуется приобрести набор диэлектрического инструмента со съемными битами.

Рукоять

Рукоять – важнейшая деталь.

Она несет полную ответственность за безопасность мастера.

Ее диэлектрические свойства должны гарантировано защищать от “пробития” даже при напряжении 1кВ.

Дополнительная безопасность мастера при работе обеспечивается особым материалом – полиформальдегидом.

Сама ручка может быть изготовлена из поликарбоната или полиэтилена, при этом поверхность покрыта слоем того самого полиформальдегида.

Он имеет интересные свойства, среди которых влаго- и износостойкость, высокая механическая прочность и устойчивость к агрессивным воздействиям нейтральных щелочей и растворителей.

Полиформальдегид – хороший диэлектрик, что позволяет его использовать в качестве покрытия рукоятки отверток.

Этот материал сохраняет свои свойства в температурных пределах от – 40 до +120 градусов Цельсия.

Его диэлектрические свойства практически не зависят от температуры.

Форма рукояти может быть в поперечном разрезе как полностью круглой, так и шестиугольной, пятиугольной, квадратной.

Иногда встречаются и треугольные варианты.

В принципе, при выборе необходимо ориентироваться не на конкретно форму, а на то, удобно ли инструмент лежит в руке.

Свойства и формы стержня

Электрикам часто приходится работать с силовым оборудованием под напряжением.

Для обеспечения безопасности, одной диэлектрической отвертки с рукоятью, не способной проводить ток, будет недостаточно.

Иногда рука соскальзывает с ручки, иногда приходится придерживать инструмент за стержень.

Если последний будет обладать токопроводящими свойствами, поражение электрическим током гарантировано.

Даже банальная невнимательность может привести к печальным последствиям.

Еще одним бастионом защиты мастера от воздействия электричества является диэлектрический стержень.

Диэлектрическая отвертка PH

Как правило, он имеет стандартную цилиндрическую форму, но встречаются и граненые варианты (восьмиугольник, шестиугольник).

Для изготовления стержня используется инструментальная сталь, обладающая повышенной прочностью.

Наиболее распространенными являются марки 8ХФ и У7.

Поверх металла наносится специальное гальваническое покрытие.

Такая конструкция стержня рассчитана на безопасный монтаж и демонтаж крепежных изделий, находящихся под напряжением.

В качестве покрытия иногда используется тот же материал, что и на рукоятках – полиформальдегид.

Таким образом, стержень становится полностью изолированным и безопасным. Непокрытым диэлектрическим материалом остается непосредственно жало отвертки.

Форма жала

Жало – рабочая часть инструмента, форма которого соответствует шлицу конкретного крепежного элемента.

В соответствие со стандартами, наиболее распространенными для диэлектрических отверток являются следующие формы наконечников:

• SL (плоскошлицевая)
• PH (крестовый шлиц)
• PZ – шлиц, напоминающий формой стандарт PH, но имеющий дополнительные направляющие.

Позволяет достигать большего сцепления с крепежом и придавать ему больший крутящий момент:

• HEX (шестигранный шлиц) – не особо распространен в электрооборудовании, однако иметь инструмент с таким типом наконечника полезно.

Диэлектрическая отвертка с шестигранным наконечником

• TORX (звездообразный шлиц) – встречается редко, но заменить его ничем невозможно.

Виды

Диэлектрические отвертки практически ничем не отличаются от обычного инструмента, за исключением наличия специальной изоляции на стержне и рукояти.

Они могут иметь как обыкновенные цилиндрические ручки, так и Г- образные, Т-образные варианты (пистолетная форма), оснащаться монолитным металлическим стержнем с наконечником под определенный тип шлица, либо посадочным местом под съемные биты.

Последний вариант предпочтителен, так как позволяет по мере необходимости докупать нужные наконечники отвертки.

Хотя стандартным инструментом для электрика являются плоские и крестообразные изолированные отвертки шлицевые, иногда приходится использовать шестигранные и звездообразные шлицы при ремонте электрооборудования и силовых агрегатов.

Диэлектрический инструмент можно использовать и не по прямому назначению.

Так, диэлектрическая отвертка шестигранник может легко заменить ключ при сборке мебели, где крепежи с шестигранным шлицем наиболее распространены.

Помните!

Диэлектрическую отвертку нельзя использовать при работе с подключенным к электросети оборудованием, напряжение которой свыше 1кВ.

В противном случае изоляция инструмента может “пробить”.

Чтобы во время эксплуатации диэлектрической отвертки быть уверенным в собственной безопасности, прежде чем приступить к работе, необходимо осмотреть инструмент на наличие повреждений.

Маркировка

Любая диэлектрическая отвертка должна иметь маркировку, которая подтверждает безопасность использования инструмента для работы с электросетями и оборудованием, напряжение которых не превышает 1 кВ.

Это могут быть как специальные значки, нанесенные на рукоять, так и надпись “1000V”.

Качественная диэлектрическая отвертка должна соответствовать техническим стандартам ГОСТ 21010-75, который регламентирует допустимые параметры для этого инструмента.

Согласно ГОСТу, маркировка должна содержать товарный знак изготовителя, длину инструмента, номер крестообразного шлица, максимальное рабочее напряжение.

Если наконечник выполнен в форме лопатки, указывается его толщина.

Выбор диэлектрических отверток

Диэлектрические отвертки обязаны быть удобными во время эксплуатации.

Но это не главное правило, на которое стоит ориентироваться при выборе инструмента.

Выбирая диэлектрическую отвертку для любых условий использования, первое, что необходимо сделать – проверить инструмент на наличие маркировок.

В противном случае изделие не будет соответствовать нормам безопасности, что может привести к неблагоприятным последствиям при эксплуатации.

Знак соответствия ГОСТу наносят, как правило, отечественные производители.

Зарубежные же используют маркировку VDE (немецкий стандарт Института испытаний и сертификации, расположенного в городе Оффенбах).

Диэлектрическая отвертка "Wera" VDE

Следующий шаг – визуальная проверка на отсутствие повреждений и надежность соединения отдельных частей.

Стержень не должен болтаться, проворачиваться и люфтить в рукояти.

Если на ручке обнаружены сколы, заусенцы или неровности – это свидетельствует о недостаточном контроле качества производства.

Вывод — таким инструментом пользоваться небезопасно.

Лучшие диэлектрические отвертки не только отлично лежать в руке, но и соответствуют требованиям безопасности, выполняют свои прямые функции.

Производитель – еще один критерий выбора.

Главное отличие хорошего производителя — широкий ассортимент продукции.

Крупные компании занимаются разработкой и изготовлением практически любого строительного инструмента, вплоть до специализированного.

Наборы

Чтобы подобрать диэлектрическую отвертку под конкретный крепеж, необходимо знать следующие параметры:

• Размеры ручки

• Длина стержня

• Ширина и толщина жала

Если нет возможности подобрать отдельную отвертку, основываясь на знании этих величин, имеет смысл приобрести готовый набор.

Диэлектрические отвертки набор

Производители комплектуют такие наборы диэлектрических отверток минимум тремя вариантами инструмента (с прямым и крестообразными шлицами).

Среди дополнительных элементов могут присутствовать круглогубцы, тестер, пассатижи, изолента.

Современный вариант набора отверток представляет собой рукояти различных размеров с намертво закрепленным стержнем, который оснащен посадочным местом под съемные биты.

Наконечники вставляются в паз стержня, и фиксируются за счет магнита.

Такой набор предпочтительнее для профессионалов, так как мастер получает, кроме стандартных наконечников, биты менее распространенных типоразмеров.

instrumentn.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
