Назначение предохранителей

Любая электрическая цепь состоит из отдельных элементов с определенными значениями силы тока, при которых те способны работать. При резких скачках напряжения в сети сила тока в цепи становится выше той, что могут выдержать ее отдельные элементы.

Главная задача предохранителя – вовремя разомкнуть сеть, чтобы не было короткого замыкания

Это может привести к поломке оборудования. В таких ситуациях предохранители позволяют избежать порчи элементов электрических цепей.

Принцип работы электрических предохранителей

Задача абсолютно всех предохранителей заключается в разрыве электрической сети непосредственно в момент скачка напряжения. Однако у разных предохранителей она осуществляется по-своему. По принципу разрыва предохранители делятся на:

• электромеханические;
• электронные;
• самовосстанавливающиеся;
• плавкие.

Скачок напряжения приводит в действие механический рычаг, а тот размыкает сеть

Электромеханические предохранители размыкают сеть с помощью механических элементов. А конкретно с помощью биметаллической пластины, которая врезается в кабель и не дает случиться короткому замыканию.

Читайте также: Короткое замыкание: что это и как его предотвратить

Электронные предохранители чаще всего используются в компьютерной и бытовой технике

Электронные предохранители содержат бесконтактный ключ, который управляется специальной электронной схемой. Когда происходит скачок напряжения, схема сигнализирует ключу, что надо разомкнуть сеть.

Самовосстанавливающиеся предохранители выполнены из полимеров со свойствами диэлектрика и токопроводящего углерода

Самовосстанавливающиеся предохранители сделаны из особых полимеров. Когда через них протекает слишком большой ток, они начинают увеличиваться в размерах. В предохранителе разрываются углеродные цепочки, и растет сопротивление. Это защищает внешнюю электрическую цепь.

Вот от этих малышей зависит безопасность наших бытовых приборов

Плавкие предохранители разрывают электрическую цепь в результате расплавления плавкой вставки. Жилка сгорает за мгновение, как только сила тока превышает норму, что предупреждает серьезные проблемы.

Виды электрических плавких предохранителей

Плавкие предохранители считаются самыми дешевыми и самыми надежными. Кроме того, именно этот вид предохранителей чаще всего встречается в домах старого жилого фонда, так как они входят в состав практически всех сетей. Например, их можно найти в большинстве светильников. Единственный минус – такой предохранитель можно использовать один раз.

Плавкие предохранители делятся по типу и варианту исполнения. По типу можно выделить следующие разновидности предохранителей:

• первый типоразмер D;
• цилиндрические плавкие предохранители;
• плавкие предохранители со штырьковыми выводами;
• высоковольтные плавкие предохранители.

Первые три типа предохранителей применяют плавкие вставки gG (первая буква обозначает частичный интервал защиты от короткого замыкания, вторая – обозначает, что оно может защищать любое устройство). Корпус у них исключительно керамический.

В высоковольтных плавких предохранителях принцип работы хоть и остается прежним, но мощность значительно увеличивается, поэтому корпус у них больше, чем, допустим, у цилиндрических моделей.

По варианту исполнения плавкие предохранители делятся на:

• слаботочные вставки;
• вилочные;
• пробковые;
• ножевые;
• кварцевые.

Слаботочные вставки используются для защиты маломощных цепей, как правило, до 6 ампер. Чаще всего имеют цилиндрическую форму, по бокам металлические контакты, – внутри тонкая проволока.

Вилочные предохранители чаще всего используются в электрических цепях постоянного тока автомобилей. Контакты в таком предохранителе находятся с одной стороны, плавкая часть – с другой.

Пробковые предохранители – самый распространенный тип в старом жилом фонде на территории бывшего СССР. Внутри фарфорового корпуса находится тонкая проволока, сгорающая при аварийной ситуации.

Ножевые предохранители чаще всего встречаются в промышленности, т. к. выпускаются для больших токов (до 1250 ампер). Их стараются использовать только там, где работает квалифицированный персонал, обладающий навыками техники безопасности.

Кварцевые предохранители находятся по мощности где-то посередине между пробковыми и ножевыми. Рассчитаны на номинальные токи в 400 ампер.

Технические характеристики предохранителей

Основные характеристики предохранителей регламентируются соответствующими ГОСТами, а также национальными и международными нормами. При установке предохранителя в сеть нужно учитывать два фактора: номинально допустимый ток в сети и номинальный ток плавкой вставки. В случае, если провода рассчитаны на силу тока 25 ампер, а розетки – только на 16 ампер, предохранитель с плавкими вставками должен быть не выше 16 ампер.

От монтажа предохранителя зависит безопасность в работе электрооборудования

К другим важным характеристикам предохранителей относят способ монтажа устройства и полное соответствие сети, в которой он будет использоваться.

Как выбрать электрический предохранитель?

Выбирать предохранитель нужно исходя из технических возможностей проводки и электрооборудования. Следует учитывать возможный уровень токов короткого замыкания, а также среду эксплуатации. Например, ножевые предохранители не имеет смысла устанавливать в групповом щите домашнего хозяйства. В доме никогда не бывает токов такой силы, при которых ножевой предохранитель понадобится.

Читайте также: Электрический предохранитель: предназначение, принцип работы, виды, маркировка

Заключение

Электрический предохранитель сможет спасти ваше электрооборудование от поломки и пожара. Поэтому выбирать его нужно очень тщательно. Учитывайте все: вид предохранителя, технические характеристики, а также возможности вашей электропроводки и защищаемого электрооборудования.

Виды предохранителей для авто: какие бывают, лучшие производители

Автоликбез20 февраля 2021

Содержание

• 1 Для чего нужны предохранители в автомобиле?
• 2 Устройство и классификация предохранителей
  • 2.1 Цилиндрические модификации
  • 2.2 Ножевые защитные планки
  • 2.3 Термические разновидности
• 3 Сравнение размеров автомобильных предохранителей
• 4 Лучшие производители предохранителей
• 5 Рекомендации по выбору
• 6 Почему важно не перепутать предохранители?

Для защиты электрических цепей автомобиля от перегрузок применяют плавкие либо многоразовые вставки, расположенные в монтажных коробках. Существуют различные виды предохранителей для авто, отличающиеся способом установки и техническими характеристиками.

Перед проведением ремонта необходимо открыть распределительную коробку и узнать тип и номинал вышедшего из строя защитного элемента.

Для чего нужны предохранители в автомобиле?

Автомобили оборудованы бортовой электрической сетью, рассчитанной на напряжение 12 В или 24 В. Жгуты электропроводки состоят из отдельных проводов с цветной изоляцией, позволяющей определить назначение кабеля. Медные жилы рассчитаны на подключение потребителей, имеющих предельно допустимую мощность. В случае короткого замыкания происходит перегрев металла с оплавлением или возгоранием проводки и машины.

Предохранители не допускают неконтролируемый рост силы тока и предотвращают возникновение аварийных или пожароопасных ситуаций.

Устройство и классификация предохранителей

Для защиты электропроводки легковых или грузовых автомобилей используют предохранители:

• цилиндрического типа, оснащенные корпусом из пластмассы или керамики;
• ножевые с пластиковым кожухом и прямоугольными контактами;
• биметаллические, относящиеся к категории многоразовых.

Ряд производителей автомобильной техники использует для защиты цепей, находящихся под высокой нагрузкой, ленточные элементы. Пластины крепят к контактам винтами или гайками, номинал предохранителя нанесен на лицевой части детали. Ленточные планки применяют в цепях генераторов или в линиях питания мощных потребителей (сила тока до 110 А-140 А). Для защиты коробки от расплавленного металла, образующегося при срабатывании, на пластину надевают пластиковый чехол.

С начала 2000-х гг. на автомобилях стали использовать кассетные элементы, оснащенные пластиковым корпусом с направляющими выемками.

Верхняя часть закрыта прозрачной крышкой с указанием номинала. Существуют предохранители форматов микро-10, микро-14 и мини-14, выдерживающие силу тока от 15 А до 80 А. На некоторых автомобилях встречаются кассетные вставки-клипсы, имеющие номинал 25 А либо 30 А.

Цилиндрические модификации

Цилиндрический защитный элемент состоит из пластикового корпуса, металлических колпачков на торцах и соединительной планки, которая разрушается при повышении силы тока свыше номинала. Предохранители устанавливают в блоки с пружинными контактами, промышленность выпускает несколько разновидностей элементов, отличающихся допустимой нагрузкой.

Цилиндрические вставки используются на отечественных машинах и в 2021 г. (например Lada 4×4 FL), зарубежные производители начали переходить на ножевые планки во второй половине 80-х гг.

На иномарках и машинах отечественного изготовления встречаются вставки с керамическим корпусом, выдерживающим повышенные температуры.

Изделия имеют размер 6×25 мм (по стандарту DIN 75581/1) и маркируются как Bosch Torpedo Fuse либо Bussman GBC Fuse. В радиоприемниках могут устанавливаться вставки со стеклянным корпусом, позволяющим видеть состояние соединительной нити. Номинал редко превышает 5 А, на концах прозрачной трубки расположены металлические стаканы, к которым припаяна перемычка.

Ножевые защитные планки

Классическая ножевая вставка состоит из корпуса, выполненного из термостойкого прозрачного пластика с пигментом, и металлических контактов. Внутри кожуха расположена перемычка, которая сгорает при прохождении тока, имеющего силу выше номинального значения. Элемент устанавливается в блок вручную, на ножках выполнены скосы, облегчающие монтаж. Для снятия используют пластиковые щипцы, хранящиеся в отдельном гнезде в предохранительной коробке (место укладки зависит от модели и производителя автомобиля).

Международные стандарты регламентируют цветовую маркировку вставок, позволяющую определить номинал. Например, желто-оранжевый пластик используют для планок, рассчитанных на силу тока 5 А, а зеленые элементы выдерживают до 30 А.

Помимо стандартных предохранителей выпускаются изделия форматов макси и мини, отличающиеся размерами корпусов и контактных пластин.

Термические разновидности

Биметаллические защитные вставки состоят из корпуса, пружинного контакта и металлических ножек. При прохождении тока, имеющего силу выше допустимого (номинального) порога предохранитель срабатывает, отсекая подачу питания. Размыкание происходит из-за перегрева контактной пластины либо активации электромагнитной защиты. Владельцу автомобиля необходимо устранить причину замыкания, а затем вернуть предохранитель в рабочее состояние путем нажатия на кнопку или рычаг, расположенный на корпусе.

Сравнение размеров автомобильных предохранителей

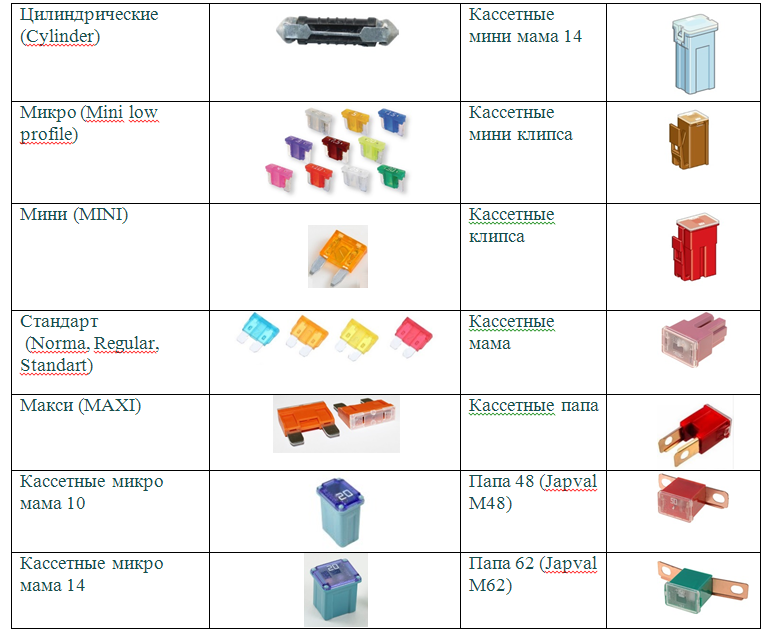

Размеры и особенности основных типов предохранителей для легковых и грузовых машин:

1. Ленточная перемычка имеет 2 крепежных отверстия диаметром от 5,5 мм до 6,5 мм и общую длину 42 мм. Расстояние между их центрами составляет 30 мм.
2. Классические цилиндрические предохранители имеют длину 25,5 мм при диаметре 6,5 мм. Металлические наконечники выполнены в виде конуса с прямым углом при вершине.
3. Ножевые элементы формата микро (или Mini low profile) оснащены ножками толщиной 0,8 мм при длине 9 мм. Ширина пластикового корпуса составляет 10,9 мм, а толщина 3,8 мм.
4. Предохранители стандарта мини отличаются увеличенной до 11,4 мм шириной корпуса при толщине 4 мм. Общая высота (с контактами) не более 16,7 мм.
5. Элемент формата стандарт (или Norma, Regular, Standart) оснащен корпусом с увеличенной до 5,5 мм толщиной при длине 19,5 мм. Контакты имеют ширину 5,1 мм, не позволяющую установить планку в разъемы для предохранителей микро или мини.
6. Предохранители макси имеют длину 30,2 мм при толщине 9,2 мм, для подключения использованы металлические контакты шириной 7,8 мм и длиной 12,3 мм.
7. Габариты автомобильных кассетных вставок мини либо клипса стандартами не регламентируются.

Лучшие производители предохранителей

Автомобильные предохранители изготавливают в соответствии с международным нормативом ISO 8820-1-2014, предписывающим:

1. Поддержание нормальной работоспособности потребителей, падение напряжения внутри элемента не должно влиять на приборы.
2. Перемычка должна сгорать через 3-100 секунд при подаче силы тока, превышающей номинальное значение на 35%.

В перечень лучших изготовителей вошла продукция компаний:

1. Российской AVAR, поставляющей наборы элементов на рынок запасных частей. Проведенные тесты показали, что перемычка сгорает при подаче тока, превышающего номинальный параметр на 35%, спустя 3,5-5 секунд.
2. Итальянской MTA, использующей при изготовлении вставок термостойкий пластик. К недостаткам относят завышенное сечение соединительной перемычки, которая плавится при превышении нагрузки за 20-30 секунд (данные для предохранителя номиналом 20 А).
3. Китайской Nord Yada, применяющей для литья корпусов яркий прозрачный пластик. При перегрузке вставка сгорает за 2-7 секунд, обеспечивая защиту электрических проводов и потребителей.
4. Чешской Tesla, поставляющей продукцию на конвейеры автомобильных заводов в Европе. Предохранители соответствуют требованиям концернов и выдерживают перегрузку на 35% на протяжении 11-26 секунд (в зависимости от номинала и партии).

Рекомендации по выбору

Перед покупкой комплекта защитных планок следует изучить информацию, указанную на упаковке. Если на таре отсутствуют данные об изготовителе, то рекомендуется отказаться от приобретения. Мелкие компании используют пластик низкого качества, который разрушается от перепадов температур.

Сечение или материал металлических перемычек может не соответствовать требованиям, при возникновении аварийной ситуации предохранитель не разорвет цепь либо воспламенится.

Рекомендуется приобретать вставки с прозрачными корпусами. Ряд производителей использует матовый пластик, не позволяющий видеть состояние перемычки при осмотре сбоку. Для проверки необходимо заглянуть в контрольное окно, выполненное в верхней плоскости корпуса. Следует покупать предохранители в крупных магазинах, в мелких торговых точках велик риск приобретения контрафактной продукции.

Почему важно не перепутать предохранители?

Если плавкий предохранитель вышел из строя (например, перегорел из-за случайного короткого замыкания), то необходимо установить элемент с номиналом, не превышающим заводское значение. Применять скрепки, куски фольги или вставки, рассчитанные на повышенную силу тока, запрещено. В случае неисправности потребителей возрастет нагрузка на электропроводку, что приведет к возгоранию автомобиля. Информация о номиналах указывается на крышке предохранительного блока, корпусе вставки (касается ножевого типа) или рядом с гнездом для установки элемента.

Не следует использовать планки, рассчитанные на меньшую силу тока, поскольку при включении потребителя перемычка расплавится, не выдержав нагрузку. Если после установки предохранителя, соответствующего номиналу, происходит повторный выход из строя, то следует проверить цепь. Причиной дефекта может быть замыкание внутри оборудования либо повреждение изоляции кабеля, приводящее к контакту жилы с кузовом автомобиля. Эксплуатировать машину с неисправной электрической проводкой не следует из-за риска возникновения пожара.

Полное руководство по предохранителям

В нашем руководстве по предохранителям объясняется, что они из себя представляют, для чего используются, как работают и какие существуют типы.

Что такое предохранитель?

Плавкие предохранители являются основными устройствами безопасности, широко используемыми в электрических цепях для защиты от перегрузки по току или перегрузки по току. При протекании более сильного, чем ожидалось, тока предохранитель перегорает и размыкает цепь, сводя к минимуму тепловые повреждения и снижая риск поражения электрическим током или возгорания. Это называется отключением цепи. Точка, в которой предохранитель перегорает, называется его отключающей способностью, и, как только он перегорает, он прерывает ток и становится разомкнутым предохранителем.

Перегрузка по току может быть вызвана короткими замыканиями (при которых ток течет по неправильному пути), ошибками конфигурации, электрическими дугами и подобными проблемами. Полученного тепла может быть достаточно, чтобы расплавить изоляцию кабеля.

Просмотреть все предохранители

В чем разница между предохранителем и автоматическим выключателем?

Предохранители и автоматические выключатели выполняют очень похожую функцию — оба размыкают электрические цепи в случае скачка тока или короткого замыкания. Однако есть принципиальная разница. Автоматические выключатели — это переключатели, и, как и все переключатели, их можно сбросить после того, как они были перевернуты. Однако большинство предохранителей можно использовать только один раз. После того, как они перегорели, их необходимо заменить. Они по определению являются слабым звеном — исключительно по замыслу.

Предохранители недороги, их можно быстро и легко заменить (извлечь) с минимальным временем простоя. Важно убедиться, что вы используете полностью совместимую модель с правильным номинальным током для вашего устройства. Эта цифра указывает уровень тока, который предохранитель может принять до срабатывания.

Есть и другие важные показатели. Номинал скорости показывает, как быстро предохранитель сгорит в ответ на избыточный ток; более чувствительный предохранитель — более безопасный вариант. Падение напряжения — это потеря напряжения в кабелях из-за импеданса, когда напряжение в конце кабеля ниже, чем в начале. Если потеряно слишком много, некоторое низкое оборудование может работать неправильно.

Также имеет смысл проверить количество энергии, выделяемой предохранителем при перегорании. Слишком много может привести к повреждению устройства и даже быть опасным.

Что такое блок предохранителей?

Коробки предохранителей можно рассматривать как панели управления электрической системой в определенном месте. Это места, в которых поступающая мощность делится на отдельные цепи. Как правило, они оснащены центральным выключателем, контролирующим:

• Электроснабжение всей собственности
• Ряд  устройств защитного отключения (УЗО), которые мгновенно отключают электрические цепи для предотвращения поражения электрическим током или травм
• Предохранители или автоматические выключатели для каждой отдельной электрической цепи

Блоки предохранителей имеют несколько альтернативных названий, включая панели платы управления, распределительные щиты, панели выключателей, платы предохранителей и панели предохранителей. Бытовые блоки предохранителей часто называют потребительскими блоками.

Что такое блок плавких предохранителей?

Блоки предохранителей переключателя распределяют ток, защищая кабели и устройства от повреждений, которые могут быть вызваны колебаниями напряжения в определенной электрической цепи. Блоки плавких предохранителей используются в промышленных и коммерческих зданиях, а также в жилых помещениях.

Существует три основных разновидности:

1. Съемные плавкие предохранители представляют собой блок предохранителей или автоматических выключателей в прочном стальном корпусе, а также высокопроводящие никелевые или серебряные контакты. Доступны различные номиналы ампер, в том числе 16, 32, 63, 100 и 200 А
2. Фарфоровые предохранители обеспечивают первоклассную защиту от электрических перегрузок и коротких замыканий. Доступен ряд предохранителей для различных номиналов мощности
Комбинированные выключатели с предохранителями
3. с двойным разрывом представляют собой модель с большей мощностью, используемую для обеспечения бесперебойного питания машин и приборов. Двойной разрыв, также известный как двойной переключатель, представляет собой меру безопасности, которая требует активации двух полюсов или переключателей для размыкания или замыкания цепи
.

Как работает предохранитель?

Предохранители — очень простые компоненты. Внутри каждого находится тонкая металлическая полоска или проволока, называемая резистором, который образует звено в электрической цепи. Для изготовления резисторов используется ряд различных металлов. Луженая медная проволока является популярным выбором. Это медь, покрытая тонким слоем олова для защиты от коррозии.

Этот резистор плавится под воздействием тепла, выделяемого избыточным током, размыкая цепь и останавливая подачу потенциально опасного напряжения. Плавкие предохранители не производят искр, газа или электрического разряда.

Различные типы предохранителей

Неудивительно, что для такого широко используемого компонента доступны предохранители различных моделей и значений напряжения для использования в различных промышленных, производственных и электронных установках.

Время, необходимое для срабатывания предохранителя определенного типа, называется скоростью плавкого предохранителя. Доступны три основные скорости предохранителей:

1. Сверхбыстродействующие предохранители: обычно используются в чувствительных схемах и транзисторах для защиты от коротких замыканий, реагируя почти мгновенно. Они также известны как очень быстродействующие, сверхбыстродействующие и высокоскоростные предохранители 9.0034 Быстродействующие предохранители
2. : это предохранители более общего назначения, которые обычно используются с кабелями и более прочными компонентами. Они также известны как предохранители Fast Blow или F-Type
. Плавкие предохранители медленного действия
3. включают механизм задержки, который позволяет коротким электрическим скачкам меньшей мощности проходить через цепь без срабатывания предохранителя. Они также известны как плавкие предохранители с задержкой срабатывания или с задержкой срабатывания. Предохранители Dual Element оснащены механизмом замедления с более высокими характеристиками

Автоматические выключатели в основном заменили плавкие предохранители в бытовых электрических системах.

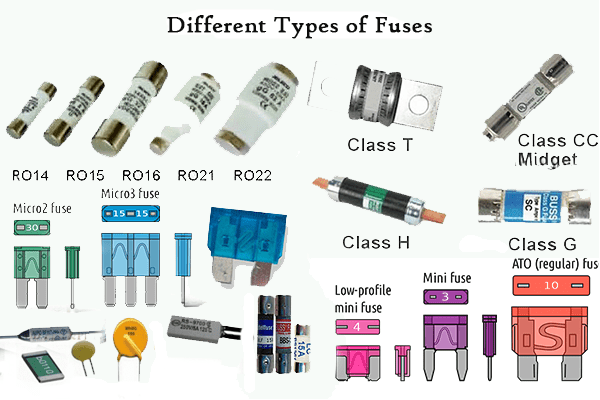

Вот некоторые из основных типов используемых предохранителей:

Предохранители переменного тока

Предохранители переменного тока специально разработаны для использования в цепях переменного тока. Они более устойчивы к электрической дуге при перегорании предохранителя, чем предохранители постоянного тока, и более совместимы с источниками питания стандартного напряжения. Обычно они также справляются с более высокими напряжениями.

Предохранители постоянного тока

Предохранители постоянного тока, напротив, используются в цепях постоянного тока. Указанные значения напряжения для этих предохранителей являются максимальными, которые не должны превышаться.

Типы цилиндрических предохранителей

Цилиндрические предохранители представляют собой базовую конструкцию, и многие из наиболее широко используемых и знакомых моделей попадают в эту категорию.

Типы предохранителей HRC

Типы предохранителей HRC Предохранители с высокой отключающей способностью (HRC) имеют прозрачную капсулу вокруг центрального резистора.

Эта капсула обычно изготавливается из прочного керамического материала, называемого стеатитом, хотя в настоящее время также используются эпоксидные смолы.

Автомобильные предохранители

Автомобильные предохранители выполняют функцию защиты многих электрических компонентов современных автомобилей.

Существуют различные типы автомобильных предохранителей. Наиболее широко используются ножевые предохранители . Они имеют одно или несколько лезвий, которые вставляются в вилку, что позволяет легко снимать и вставлять их снова. Доступны шесть различных размеров.

Это:

• Micro2
• Микро3
• Низкопрофильный мини
• Мини
• ATO — также известный как ATC или обычный
• Maxi — также известный как предохранители Bosch или стеклянная трубка

Магазин Автомобильные предохранители

В дополнение к ножевым предохранителям в автомобильной электронике также иногда используются:

• Предохранители с болтовым креплением , также известные как предохранители с болтовым креплением, для сильноточных цепей
• Картриджные предохранители

Автомобили обычно имеют два блока предохранителей: один под приборной панелью, а другой под капотом. Если предохранитель перегорел, отметьте оба флажка, чтобы определить перегоревший предохранитель. Обычно его можно вытащить вручную, но если нет, используйте съемник предохранителей . Вставьте и замените перегоревший предохранитель на тот, который имеет точно такие же характеристики. Предохранители обычно отображают свой номинальный ток вверху, поэтому это должно быть хорошо видно, когда вы открываете блок предохранителей. Цветовая маркировка зависит от размера, поэтому мини-предохранитель фиолетового цвета рассчитан на 3 А, а макси-предохранитель фиолетового цвета — на 100 А. Обратите внимание, что нет надежной связи между размером автоматического предохранителя и его номинальным током.

Плавкие предохранители с болтовым креплением

Предохранители с болтовым креплением относятся к широкой категории предохранителей с выступающими металлическими язычками. Имеют цилиндрическую форму. Бирки прикреплены к каждому концу и используются для крепления предохранителей к держателю предохранителя. Эти предохранители используются в ряде промышленного и электрического оборудования. Они доступны в разных размерах и с разным номинальным током, хотя обычно используются в цепях низкого напряжения.

Предохранители с болтовым креплением

Бутылочные предохранители

Бутылочные предохранители имеют форму бутылки с концами двух разных размеров. Нижний конец точно совмещен с отверстиями для винтов в адаптере цепи, поэтому в этот слот нельзя установить предохранитель другого типа. Эти предохранители также имеют индикатор в головке, который гаснет, когда предохранитель перегорает, чтобы показать, что в цепи возникла проблема. Как только это произойдет, предохранитель необходимо заменить.

Они также известны как диазированные предохранители. Как и другие предохранители, они доступны в различных размеры и напряжения.

Плавкие предохранители для магазинов

Предохранители в виде патронов

Плавкие предохранители в патронах, пожалуй, наиболее знакомый тип плавких предохранителей общего назначения. Картридж может быть изготовлен из различных проводящих материалов, включая стекло, керамику и фарфор. Провод внутреннего резистора обычно изготавливается из меди, серебра, алюминия или цинка.

Картриджные предохранители имеют точку контакта на каждом конце и совместимы с настройками на 240 вольт. Как и другие предохранители, они доступны в различных размерах, включая предохранители меньшего размера с номиналом 60 ампер и более крупные патроны с ножевым лезвием с номиналом 600 ампер. Они имеют очень высокую скорость взрыва, недороги и благодаря цилиндрической конструкции легко заменяются.

Предохранители магазинного типа

Предохранители с центральным стержнем

Предохранители с центральным стержнем имеют выступающий из центра стержень. Доступные модели включают:

• Плавкие предохранители центрального ножа
• Плавкие предохранители с центральным болтом
• Плавкие предохранители с центральным пазом

Предохранители, расположенные по центру магазина

Комплекты предохранителей

Комплекты предохранителей представляют собой удобные портативные коробки, содержащие полезный набор предохранителей с различными номиналами, размерами и конструкциями, все четко промаркированы и находятся в отдельных отсеках для максимальной ясности и простоты доступа. Они предназначены для плавного включения в более широкий набор инструментов профессиональных электриков, механиков и техников.

Некоторые комплекты могут быть специализированными, предлагая различные предохранители для специализированной работы, например, в автомобильной технике или обслуживании оборудования. Они также могут включать в себя ряд как стандартных, так и усиленных опций. Многие из них включают в себя съемники предохранителей — это ручные инструменты для извлечения предохранителей из их корпуса.

Магазинные комплекты предохранителей

Плавкие предохранители с отверстием

Плавкие предохранители с отверстием называются так потому, что в их корпусе имеется резьбовое отверстие, которое позволяет легко вкручивать их на место.

Обычно плавкие предохранители с отверстием используются для защиты полупроводниковых цепей. Полупроводники — это вещества со средней проводимостью — между изоляторами, которые блокируют ток, и металлическими проводниками, которые пропускают ток.

Плавкие предохранители с монтажным отверстием

Нейтральные перемычки

Нейтральные перемычки представляют собой металлические соединители, которые служат клеммой в электрической цепи. Обычно они изготавливаются из алюминия или латуни и часто крепятся к одному или нескольким держателям предохранителей. Они действуют как конечные точки для одного или нескольких нейтральных проводов в электрической цепи и могут использоваться для их изоляции от источника питания. Когда они используются для оконцевания двух или более нейтральных проводов, их иногда называют нейтральными шинами.

Магазин Нейтральные перемычки

Предохранители со смещенным стержнем

Предохранители со смещенным стержнем представляют собой категорию предохранителей, которые имеют металлические метки на каждом конце цилиндрического корпуса. Метки, которые могут быть или не быть симметричными, вставляются в держатель предохранителя. Используются бирки трех различных конструкций — с прорезью, с болтовым креплением и с лезвием.

Доступны различные конструкции, номинальные токи и скорости.

Магазинные предохранители со смещенным наконечником

Предохранители с прорезным наконечником

Предохранители с прорезным наконечником относятся к категории предохранителей, в которую входят предохранители с центральным и смещенным наконечником. Они имеют конструкцию, аналогичную бутылочным предохранителям, но отличаются прорезью на выступающей бирке, которая вставляется в разъем или держатель предохранителя.

Магазинные плавкие предохранители с прорезями

Сплошные звенья

Сплошные звенья — это тип аксессуаров для плавких предохранителей. Эти металлические полосы соединены с переключателями, которые активируются, когда перегорает предохранитель, создавая электрический изолятор и замораживая цепь. Это важная мера безопасности в случае возникновения неисправности и необходимости ремонта.

Доступен ряд форм и размеров для совместимости с различными предохранителями.

Магазин Solid Links

Термопредохранители

Термопредохранители используются в установках, выделяющих тепло. Внутренний резистор перегорает, когда температура окружающей среды достигает определенного уровня, и тогда предохранитель необходимо заменить полностью совместимым новым.

Термопредохранители имеют как номинальную температуру удержания, так и номинальную рабочую температуру, обе измеряются в градусах Цельсия. Температура выдержки – это диапазон, в котором плавкий предохранитель будет держаться без перегорания. Между тем рабочая температура обозначает самую низкую температуру, при которой предохранитель перегорает и размыкает цепь.

Также доступны самовосстанавливающиеся термопредохранители, но они обычно дороже. Термопредохранители можно найти в бытовых устройствах, таких как кофемашины, сушилки для белья и фены.

Магазинные термопредохранители

Плавкие предохранители SMD

Устройства для поверхностного монтажа (SMD) представляют собой электрические компоненты, устанавливаемые на поверхность печатных плат (PCB). Предохранители SMD доступны как в самовосстанавливающейся, так и в несбрасываемой формах.

Невосстанавливаемые плавкие предохранители SMD работают так же, как и другие типы. Внутренний резистор плавится, разрывая цепь в случае перегрузки по току или короткого замыкания. После того, как они перегорели, их необходимо заменить. Доступны различные размеры, номинальные токи и температуры, и они изготовлены из различных материалов, включая керамику и термопласты.

Сбрасываемые предохранители SMD, напротив, можно использовать несколько раз. Они функционируют аналогично самовосстанавливающимся тепловым предохранителям и доступны в различных размерах и мощностях.

Предохранители с ударником

Предохранители с ударником — это предохранители, оснащенные подпружиненным ударником, который может размыкать соседние выключатели, а также сигнализировать о перегорании предохранителя.

Предохранители типа C

Предохранитель типа C фактически является типом миниатюрного автоматического выключателя (MCB). MCB — это тип автоматического выключателя, который используется в цепях с меньшей мощностью для отключения тока в случае перегрузки. Предохранители типа C отключают цепи, когда ток превышает номинальный в пять-десять раз, т.е. при 100-500 ампер для 20-амперного устройства.

Предохранители типа D

Предохранитель типа D представляет собой миниатюрный автоматический выключатель, который срабатывает, когда ток превышает номинальный уровень в десять-двадцать раз. Таким образом, выключатель типа D на 16 ампер сработает, если ток достигнет значения от 160 до 320 ампер.

Предохранители типа F

Предохранители типа F также известны как быстродействующие или быстродействующие предохранители. Они очень чувствительны к избыточному току. Обычно они имеют стеклянную трубку с металлическими крышками.

Стандартные размеры предохранителей для Великобритании

Предохранители отличаются своей конструкцией и номинальной мощностью в рамках приложения. Это указывает максимальную величину тока, измеренную в амперах, которую проволока предохранителя может принять до перегорания. Амперы, или амперы, являются стандартной международной единицей электромагнитной силы.

При выборе нового предохранителя важно найти тот, который соответствует вашей номинальной мощности. Он должен будет реагировать на скачки тока достаточно быстро, чтобы предотвратить повреждение или возгорание. Предохранители должны иметь номинальный ток, немного превышающий стандартный рабочий ток устройства. Это означает, что предохранитель не перегорит и не разомкнет цепь в случае небольшого безопасного перенапряжения.

3A — это один из двух стандартных размеров предохранителей в Великобритании, обычно окрашенных в красный цвет. Они подходят для широкого спектра устройств, включая лампы, ноутбуки, настольные компьютеры, копировальные аппараты, принтеры, паяльники и электродрели.

Второй типоразмер для настенных розеток — это предохранитель на 13 А, отличающийся коричневым корпусом. Вы обнаружите, что они используются в устройствах с более высокой мощностью, до 3000 Вт, в том числе:

• Микроволновые печи
• Чайники
• Компьютерные серверы
• Испытательное оборудование
• Нагреватели

5-амперные предохранители все еще используются в некоторых старых устройствах, но это уже не стандартный размер.

Производители электрических предохранителей

В качестве основных электрических компонентов предохранители производятся многими производителями самых разных размеров, конструкций и номиналов. Такое изобилие означает, что вы можете быть уверены, что найдете именно тот предохранитель, который подходит для вашего устройства.

Вот лишь некоторые из ведущих производителей предохранителей:

• Купер Буссманн
• Серия Eaton Bussmann
• Литтельфузе
• Мерсен
• RS Pro
• Сименс
• Шуртер
• СИБА

Часто задаваемые вопросы

Как заменить предохранитель в старом блоке предохранителей?

Несмотря на свое повседневное название, бытовые блоки предохранителей теперь обычно содержат автоматические выключатели, а не предохранители, и они более официально известны как потребительские панели. Однако, если в вашей собственности все еще есть традиционная модель, вот как можно заменить провод в предохранителе, если он перегорает и отключает питание одной из цепей, проходящих через здание.

1. Получите инструменты, которые вам понадобятся: обычно плавкий предохранитель, кусачки , отвертку и горелку , чтобы вы могли видеть, что делаете
2. Осмотрите электроприборы в зоне поражения. Убедитесь, что неисправность не была вызвана перегоранием плавкого предохранителя в одной или нескольких вилках или розетках. Если вы замените предохранитель в блоке предохранителей, не заменив предварительно перегоревший предохранитель в вилке, первый просто снова перегорит
3. После того, как вы заменили все необходимые предохранители, найдите блок предохранителей, при необходимости воспользовавшись фонариком. Убедитесь, что главный выключатель находится в выключенном положении. Это должно быть после поездки, но вы всегда должны убедиться, что это именно так
4. Определите перегоревший предохранитель. Если вы сомневаетесь, удалите каждый предохранитель и осмотрите провод предохранителя
.
5. Убедитесь, что у вас есть правильный провод для замены плавкого предохранителя. Он должен иметь точно такое же значение силы тока, что и провод, который вы заменяете. Типичный номинал для цепи освещения составляет 5 ампер, а для стенных розеток — 30 ампер. Замена перегоревшего провода предохранителя на провод с более высоким номиналом может привести к пожару
6. Ослабьте винты на каждом конце соответствующего предохранителя и осторожно удалите поврежденный провод. Вставьте новый провод, пропустив его через центральный компонент предохранителя (обычно сделанный из фарфора). Оберните провод вокруг обоих винтов, удалив излишки, затем затяните их на место с помощью отвертки
.
7. Переустановите предохранитель
8. Снова включить главный выключатель

Каким должен быть номинал предохранителя в вилке?

Номинал предохранителя, установленного в вилке, зависит от номинальной мощности устройства, к которому он подключен. Предохранитель должен быть совместим с токами, немного превышающими те, которые используются для работы устройства.

Большинство вилок для Великобритании оснащены предохранителями на 3 или 13 ампер. Предохранители на 3 ампера используются с рядом бытовых товаров и инструментов меньшей мощности, включая лампы, телевизоры и дрели. Между тем, для товаров с более высокой мощностью, таких как стиральные машины, чайники и тостеры, обычно требуется предохранитель на 13 ампер.

Что происходит, когда перегорает предохранитель?

При перегорании предохранителя немедленно прекращается подача электроэнергии в определенную цепь. Это снижает риск возгорания и предотвращает повреждение проводки. Перегоревший предохранитель можно безопасно заменить без риска поражения электрическим током.

Старые блоки предохранителей незаконны?

Нет. Старые блоки предохранителей с предохранителями вместо автоматических выключателей или просто устаревшие компоненты не являются незаконными, но могут быть небезопасными. Проверьте блок предохранителей у профессионального электрика и будьте готовы заменить его в случае необходимости.

Как рассчитать номиналы предохранителей?

Вы можете использовать закон Ома для расчета требуемого номинала предохранителя. Разделите мощность подключенного устройства (измеряется в ваттах) на напряжение источника питания. Если результат дробный, округлите его в большую или меньшую сторону.

Например, если электрическая дрель, требующая нового предохранителя, имеет номинальную мощность 700 Вт, разделите ее на 230 (стандартное сетевое напряжение Великобритании). Результат 3,04, поэтому вам потребуется предохранитель на 3А для вилки.

Где должен быть установлен предохранитель типа D?

Предохранители типа D – хороший выбор для систем освещения, отопления и другого оборудования, не подверженного временным скачкам напряжения.

Родственные руководства

Свяжитесь с нами

03457 201201

Следуйте за нами на

We accept

Our Services

• BOMs
• Calibration
• Delivery option
• Order History
• Quotes
• Returns
• Schedule orders
• DesignSpark

Legal

• Cookie Policy
• Email Security
• Политика конфиденциальности
• Условия веб-сайта
• Условия продажи

О RS

• О нас
• Карьера
• Корпоративная группа
• События
• ESG
• Наши сертификаты
• Пресс -центр
• World World

© RS Components Ltd. Ltd. Ltd. Ltd. Ltd. Ltd. Ltd. Ltd. Ltd. Ltd. Ltd.

Предохранитель, вероятно, самое простое электротехническое устройство, но его функция имеет решающее значение в защите электрических цепей от повреждения . Предохранители встречаются в каждой цепи в той или иной форме, различной формы, размера и номинала. В этой статье мы узнаем, как работает предохранитель и о разные типы предохранителей .



Как работает предохранитель?

Основная задача предохранителя — разорвать цепь, если в цепи протекает ток выше желаемого, тем самым предотвращая повреждения из-за коротких замыканий.



Простейший предохранитель состоит из резистивного элемента , тщательно отобранного по его температуре плавления . Когда ток проходит через этот элемент, на элементе создается небольшое падение напряжения (достаточно маленькое, чтобы не повлиять на цепь ниже по потоку), и около мощность рассеивается в виде тепла . При этом температура элемента повышается. Для обычных токов этого повышения температуры недостаточно, чтобы расплавить нить накала. Однако, если потребляемый ток превышает номинальный ток предохранителя, точка плавления быстро достигается. Резистивный элемент плавится, и цепь размыкается. Толщина и длина резистивного элемента определяют номинальный ток.



Предохранительные элементы изготавливаются из цинка, меди, серебра, алюминия или других сплавов для обеспечения предсказуемых токов срабатывания. Элемент не должен со временем окисляться или подвергаться коррозии.

Символ предохранителя

Стандартные символы IEEE/ANSI для предохранителя:

Однако предохранитель IEC немного отличается:

9001 2 9003

9001 2 9001 2 9003

9001 2 9001 2 9001 3 9001 3

9001 2

9001 2

9001 2

9001 2

3

Предохранители можно разделить на две основные категории: предохранители переменного тока и предохранители постоянного тока. На приведенной ниже блок-схеме показаны различные типы предохранителей в каждой категории. Мы кратко обсудим каждый предохранитель в нашей статье.



Предохранители постоянного тока

1. ВСТАВНЫЕ ПРЕДОХРАНИТЕЛИ

Это наиболее распространенный тип предохранителей. Плавкий элемент заключен в стеклянную оболочку с металлическими колпачками. Предохранитель помещается в соответствующий держатель. Поскольку стеклянная колба прозрачная, визуально легко определить, перегорел ли предохранитель.



Существует множество вариантов этой конструкции, в том числе быстродействующие и медленно перегорающие предохранители. Плавкие предохранители с задержкой срабатывания имеют элемент большего размера, который может выдерживать перегрузку по току в течение относительно короткого периода времени и на них не влияют скачки напряжения в приборе. Быстродействующие предохранители мгновенно реагируют на скачки тока.



Некоторые варианты этого предохранителя заключены в керамический корпус, чтобы выдерживать высокие температуры. Предохранители для высоковольтных устройств заполнены песком или маслом. Это необходимо для предотвращения образования дуги между двумя концами предохранителя после его перегорания. Также существуют варианты картриджных предохранителей SMD для непосредственного монтажа на печатной плате.



2. АВТОМОБИЛЬНЫЕ ПРЕДОХРАНИТЕЛИ



Эти предохранители специально разработаны для автомобильных систем , которые работают до 32 В, а иногда и до 42 В. Они имеют форму «лезвий» (прозрачный пластиковый корпус с плоскими контактами) и имеют цветовую маркировку в соответствии с номинальным током. Некоторые из этих типов также используются в других схемах большой мощности.



3. СБРОСНЫЕ ПРЕДОХРАНИТЕЛИ/POLYFUSE

Как следует из названия, эти предохранители самовосстанавливающиеся . Они содержат частицы сажи, встроенные в органические полимеры. Обычно сажа делает смесь проводящей. Когда протекает большой ток, выделяется тепло, которое расширяет органический полимер. Частицы сажи раздвигаются, и проводимость уменьшается до точки, при которой ток не течет. Проводимость восстанавливается при понижении температуры . Таким образом, предохранитель не нужно физически заменять. Этот тип предохранителя также называется PTC, что означает положительный температурный коэффициент, поскольку сопротивление увеличивается с температурой.



Предохранитель PTC повсеместно используется в блоках питания компьютеров и зарядных устройствах для телефонов. Здесь они особенно удобны, поскольку замена затруднена. По той же причине они используются в аэрокосмических устройствах.



ПТК легко идентифицировать по их желто-оранжевому цвету и дисковой (иногда прямоугольной) форме в вариантах со сквозными отверстиями. Полимерные предохранители SMD обычно имеют зеленый цвет с белой маркировкой или черный цвет с золотыми метками. PTC доступны практически во всех текущих рейтингах.



4. ПОЛУПРОВОДНИКОВЫЕ ПРЕДОХРАНИТЕЛИ

Мощность, рассеиваемая полупроводником, увеличивается экспоненциально с увеличением тока, поэтому полупроводники используются для сверхбыстрых предохранителей . Эти предохранители обычно используются для защиты полупроводниковых коммутационных устройств, чувствительных даже к небольшим скачкам тока.



5. ПОДАВЛЕНИЕ ПЕРЕНАПРЯЖЕНИЯ

Иногда скачки напряжения могут быть опасны и для цепей, и часто используется устройство защиты от перенапряжения с предохранителем на защищает от скачков напряжения и тока.



NTC (отрицательный температурный коэффициент) устанавливаются параллельно источнику питания. При скачках напряжения питания предохранители NTC уменьшают сопротивление из-за более высокого протекающего тока и «поглощают» скачки напряжения.

Металлооксидные варисторы (MOV) представляют собой полупроводниковые устройства, которые двунаправленно поглощают скачки напряжения. Вы можете узнать больше о MOV и его работе, используя связанную статью.



ПРЕДОХРАНИТЕЛИ ПЕРЕМЕННОГО ТОКА

ПРЕДОХРАНИТЕЛИ ВЫСОКОГО НАПРЯЖЕНИЯ :

Эти предохранители используются в высоковольтных линиях электропередач переменного тока, где напряжение может превышать несколько сотен киловольт.



Предохранители HRC (с большим током разрыва) : Предохранители HRC представляют собой предохранители картриджного типа, состоящие из прозрачной оболочки из стеатита (силиката магния). Предохранитель заполнен кварцевым порошком (а в случае предохранителей HRC, заполненных жидкостью, непроводящей жидкостью, такой как минеральное масло), который действует как агент гашения дуги.

Эти предохранители используются для очень высоких токов короткого замыкания.



Плавкие предохранители: Эти предохранители заполнены химическими веществами, такими как борная кислота, которые выделяют газы при нагревании. Эти газы гасят дугу и выбрасываются с концов предохранителя. Плавкий элемент изготавливается из меди, олова или серебра.



ПРЕДОХРАНИТЕЛИ НИЗКОГО НАПРЯЖЕНИЯ:

Эти предохранители используются в распределительных сетях относительно низкого напряжения.



Патронные предохранители: Они очень похожи на патронные предохранители постоянного тока. Они состоят из прозрачной оболочки, окружающей предохранительный элемент. Они могут быть вставлены (тип лезвия) или ввинчены в приспособление (тип болта).



Выпадающие предохранители: Они содержат подпружиненный рычаг, который убирается при возникновении неисправности и должен быть перемонтирован и возвращен на место для возобновления нормальной работы.
