Как найти проводку в стене

Содержание:

1. Как найти проводку под штукатуркой

2. Как работает оборудование для проводки в стене

3. Зрительный метод

4. Кабельный локатор

5. Радиоприемник

6. Индикаторная отвертка

7. Как найти обрыв проводки смартфоном

8. Неэффективные способы

Поиск проводки в стене с применением специального оборудования – несложная задача. Нужно выбрать подходящее устройство, настроить его и изучить инструкцию по применению. Но как найти проводку в стене без специализированного оборудования? Можно вспомнить старые эффективные способы, которые зачастую дают нужный эффект, но назвать их на 100% действенными нельзя. Индикаторы проводки от китайских производителей отличаются доступностью, с их помощью можно сузить зону поиска до нескольких сантиметров.

Для подбора исполнителя, готового оказать профессиональную помощь в подготовке документов по земельному участку и проекта строительства дома рекомендуем воспользоваться поиском по компаниям в каталоге Building Companion. В профиле подрядчика можно ознакомиться с отзывами, портфолио и запросить оценку стоимости работ.

Получить консультацию специалистов по вопросам подготовки к строительству »

Как найти проводку под штукатуркой

При отсутствии схемы проводки, когда электрик не знает наверняка, что он делает, ситуация может привести к аварии или серьезным травмам. Возможно, прокладка кабелей не будет иметь большого значения — лишь бы не было сбоев. Но проблема возникает в ситуации, когда Вы планируете капремонт дома или запланировали навесить на стену оборудование или технику с помощью шурупов и дрели — например, телевизор. При грамотно выполненном электромонтаже можно примерно спрогнозировать расположение кабелей в стене.

При неправильном монтаже, когда оказывается, что вопреки логике кабель проложен по центру стены и по диагонали, он может порваться.

Поиск кабеля в стене также важен, когда Вы хотите подключить дополнительный бра в гостиной. Если электрик соблюдал правила и подключил провода в электрощитке, найти его и подключить лампу несложно. Хозяева, чья установка неожиданно вышла из строя, также ищут провод в стене. Отсутствие электричества в розетке может быть вызвано его повреждениями или проявляться из-за устаревших электроустановкок. Неисправность зачастую появляется в том месте, где соединяются провода — в коробке или стене. Независимо от ситуации, нужно знать, как найти скрытую проводку в стене.

Как работает оборудование для проводки в стене

Есть множество специализированных устройств для обнаружения электропроводки в толще бетонных стен, реагирующих на переменное магнитное поле, издаваемое проводами с током. В качестве чувствительного элемента в таких устройствах выступает катушка, в которой магнитное поле наводит электрическая движущая сила.

В зависимости от ее величины можно понять, насколько близко расположены провода с током. Таким образом, чтобы повысить точность поиска скрытой проводки, нужно подключать к электролинии максимально возможные нагрузки. Для этого достаточно включить электроприборы в доме, начиная люстрами и светильниками, заканчивая электрочайником.

Еще одна электрическая величина, которая поможет найти скрытый провод – электрополе. Основной элемент искателей, реагирующий на электрическую составляющую электромагнитного поля – электронный усилитель, у которого большое входное сопротивление. С их помощью можно зарегистрировать электрическую компоненту поля, которую создают провода с током. В таких устройствах, в качестве чувствительного элемента выступает небольшая пластина из металла.

Чтобы понять, как найти скрытую проводку, нужно учитывать розетки. Зачастую, проводка прокладывается над или под розетками.

Любой промышленный искатель функционирует с помощью одного из представленных принципов. Однако применение таких приборов не всегда возможно, так как их стоимость довольно высока, чтобы использовать аппарат один раз. По этой причине, нужно знать, как найти проводку в стене под штукатуркой с помощью более доступных методов.

Зрительный метод

Для применения этого метода дополнительное оборудование не понадобится. Для его реализации нужно знать простые правила прокладки электропроводки:

• В случае с железобетонными стенами, трасса кабеля прокладывается в специальных углублениях заводского производства.
• Прокладка электропроводки происходит по горизонтально или вертикальной линии.
• Если трасса не была создана в плите в процессе производства, она создается искусственно (создаются штробы).
• Прокладка кабеля осуществляется на расстоянии в 15 сантиметров ниже потолка. Если кабель идет вдоль оконных откосов, то на расстоянии от 5 сантиметров.

Эти правила помогут определить, в каком месте теоретически может проходить провод. Однако, это не единственный и далеко не самый точный способ обнаружения кабеля в стене, поэтому, он не всегда дает необходимый эффект. Иногда, для экономии кабеля, трасса прокладывается по диагонали.

Кабельный локатор

Принцип действия устройства аналогичен всем внутристенным кабельным локаторам. Они используют принцип наведения электромагнитного поля. Положение проводников определяется созданием разности потенциалов и наведением тока, в зависимости от характеристик электромагнитного поля и индуцированного тока. Простейшие локаторы обнаруживают только провода под напряжением.

Усовершенствованные модели способны проверить, где в стене обрывается провод, т. е. найти кабель, по которому не течет электрический ток.

На что обратить внимание при выборе кабельного локатора

Перед покупкой кабельного локатора нужно знать, какие параметры важны, чтобы не переплатить и не купить неподходящее устройство.

Важные факторы:

• Тип обнаруживаемых элементов. Для отслеживания провода в стене, чтобы не повредить его при сверлении, достаточно самого простого детектора. Более продвинутое устройство понадобится для того, чтобы найти поврежденные провода или маршрут определенного кабеля.
• Местоположение кабеля. Чем глубже проложен кабель, тем более совершенный локатор понадобится. Кабели в земле имеют большее поперечное сечение и генерируют более сильное электромагнитное поле, но их расположение под неоднородной поверхностью затрудняет обнаружение. Чтобы найти такие кабели, нужен качественный кабельный локатор.
• Материал. Дешевые устройства найдут шнур в дереве, металле, гипсе и под поверхностью пластика.
• Дисплей. Чем больше функций у локатора, тем полезнее может оказаться встроенный дисплей для индикации наличия провода.

Радиоприемник

Для этого способа понадобится обычный радиоприемник. Он настраивается на определенную частоту (100 кГц) и приближается к поверхности стены там, где Вы считаете должен проходить провод. В кабеле обязательно должен проходить ток. Чтобы создать помехи, желательно включить в сеть разную мощную бытовую технику (это может быть пылесос, микроволновка или углошлифовальная машина).

Если Ваше предположение верно, радиоприемник начнет издавать треск, причем с приближением к штробе, помехи будут усиливаться. В качестве альтернативы радиоприемнику можно воспользоваться катушечным микрофоном.

Чтобы выбрать адекватного подрядчика для строительства фундамента, воспользуйтесь удобным поиском по строителям на сайте Building Companion. Вы найдете примеры реализованных проектов и отзывы клиентов по каждому подрядчику и сможете запросить оценку стоимости работ.

Найти строителя для обустройства фундамента дома под ключ »

Индикаторная отвертка

Этот инструмент отличается доступностью, он улавливает электромагнитные волны, излучаемые проводом под напряжением. Чтобы найти невидимый кабель нужно прислонить отвертку плотно к стенке и водить в разные стороны.

Если в момент вождения инструментом будет обнаружена токопроводящая жила, загорится светодиод.

У этого способа есть свои минусы. Главный из них заключается в том, что для обнаружения провода он должен располагаться максимально близко к инструменту, на расстоянии до 2 сантиметров.

Как найти обрыв проводки смартфоном

С развитием технологий, смартфоны наделяются разными функциями. В сети доступны для скачивания приложения, которые якобы помогут без применения дополнительных устройств обнаружить скрытую электропроводку в бетонной стенке. По заверениям разработчиков, в их программах используются встроенные магнетометры. На практике, эффективность таких программ не доказана. Если они и работают, то плохо.

Вероятнее всего это связано с некорректным применением магнитометров, которые предназначены для взаимодействия со слабым постоянным магнитным полем. С их помощью невозможна фиксация переменного магнитного поля с большой индукцией.

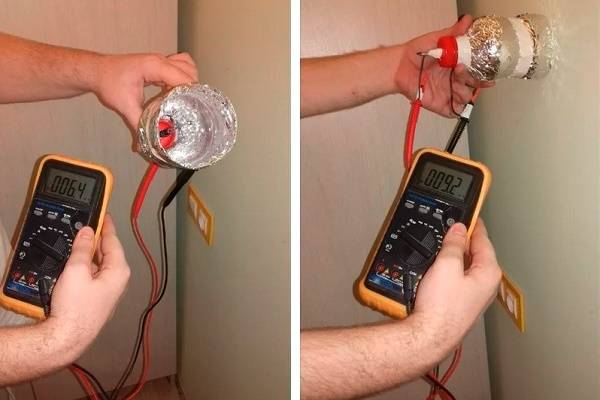

Как найти проводку мультиметром

Мультиметр – это прибор, в котором объединяется вольтметр, омметр и амперметр. С его помощью можно выполнить замер напряжения, сопротивления. Силы тока. Чтобы найти скрытый кабель, устройство модифицируется с помощью подключения транзистора. У него есть 3 вывода (затвор, сток и исток). Затвор выступает в качестве антенны и зачастую удлиняется, а к стоку и истоку подключаются отводы мультиметра. В процессе поиска кабеля устройство переводится в режим омметра. Антенна подносится к исследуемой стенке. Далее нужно наблюдать за показаниями. При любом их изменении можно сделать вывод, что в конкретном месте располагается электрический провод.

Неэффективные способы

Есть много разных методов поиска скрытой проводки, но, к сожалению, большинство из них не дают эффекта. Приведем несколько таких способов, чтобы Вы не тратили время понапрасну.

Компас

Заверения в том, что электропроводку в стенке можно выявить компасом – это миф. Некоторые «специалисты» утверждают, что, если воздействовать на компас электромагнитным полем, стрелка изменит направление. В этом есть доля правды, но для этого, нагрузка на сеть должна быть запредельной. При таких нагрузках, бытовые приборы сгорят.

Магнит

Еще один неэффективный способ, в котором вместо компаса советуют использовать магнит, подвешенный на нитке. Так в случае с предыдущим мифом, в домашней сети отсутствует такое излучение, при котором с магнитом может произойти что-то сверхъестественное.

В статье использованы фотографии с сайта

http://s-stroit.ru

.

Как найти проводку в стене квартиры и частного дома· ИВАНМАСТЕР

Задачи электрика заключаются не только в монтаже электрических приборов и проводки, но и в поиске старых линий. Если при старой установке был применен скрытый метод, то отыскать проводку крайне затруднительно. Поэтому при заказе услуг электрика важно понимать и знать методы поиска электрической проводки. Существует достаточного много способов поиска и со всеми мы постараемся познакомиться в этой статье.

Как найти проводку в стене

Бывает достаточно часто, что во время проведения ремонтных работ строитель, не являясь профильным специалистом, взялся за укладку электрической проводки. При этом он не соблюдает необходимые правила и не придерживается основ, согласно которым проводка должна проходить только под прямым углом. При этом угол поворота разводки должен составлять девяносто градусов. Если мы уверены, что монтаж проводки осуществлял электрик, то провод найти в стене или потолке значительно легче.

Стандартно специалист ищет разводку при помощи проверенных приборов, с помощью которых ему удавалось достичь положительного результата ранее.

Способы поиска скрытой проводки

На данный момент существует несколько методов, наиболее часто применяемых электриками:

1. Визуальный способ. Найти скрытую разводку можно визуально в ситуации, когда на стенах помещения отсутствуют обои. При этом на стене ищут неровности штукатурки или должен быть другой цвет в зоне прокладки. Если эти признаки имеют место, то можно смело штробить и доставать старую проводку.
2. Поиск с помощью радиоприемника. Данный способ является не совсем точным, но при отсутствии точных приборов, можно и им воспользоваться. Погрешность при поиске составляет десять сантиметров, но в большинстве случаев он помогает найти скрытую проводку. Необходимо подключить прибор и произвести настройку на частоту в сто килогерц. Затем прислонить к стенке и аккуратно провести вдоль нее, стараясь не прикасаться к поверхности. В районе проложенной проводки должен раздаться характерный треск, свидетельствующий о заложенной скрытой проводке электрики. Чем ближе линия расположена к приемнику, тем отчетливее будет слышен звук. Но использование такого способа возможно только при ситуации, когда в помещении гробовая тишина и провод находится под напряжением. В иных случаях применение радиоприемника не имеет смысла.
3. Найти проводку в стене с помощью смартфона. Собственнику телефона необходимо превратить устройство в металлодетектор, при этом необходимо задействовать определенные приложения. В мобильном устройстве должен присутствовать сканер, с помощью которого можно найти скрытую проводку на глубине около десяти сантиметров. Современные гаджеты способны к установке такого приложения, поэтому телефон можно активно задействовать при поиске скрытой разводки.
4. Поиск проводки с использованием слухового аппарата. Подойдут только устройства старого типа, новое оборудование является не пригодным. Способ действительно очень точный, поэтому некоторые электрики старой закалки применяют его в своей практике. Необходимо произвести настройку оборудования на функцию, при которой телефон будет реагировать на электромагнитные колебания. На практике это выглядит также, как и в случае с радиоприемником. Прибор подносят к стене и внимательно слушают. Если раздастся характерный треск, значит в этом месте находится разводка.
5. Применение мультиметра. У каждого электромонтажника в наличии имеется данный прибор. Подключаем сопротивление в двести килоОм и соединяем щупы с истоком прибора. Находящийся с правой стороны вывод является своего рода антенной. Прибор подносится к стене и при возникновении электромагнитных колебаний сопротивление изменяется, что регистрируется на устройстве.
6. Поиск проводки с помощью металлодетектора. Основное его функциональное предназначение — поиск металлических предметов, находящихся в земле. Но электрики приспособили его для решения собственных задач. Преимущество данного прибора заключается в том, что искомому проводу не требуется создавать напряжение, металлоискатель найдет его даже без него. При этом погрешность прибора будет составлять не больше пяти сантиметров.
7. Применение индикаторной отвертки. Этими средствами поиска достаточно легко пользоваться, так как они реагируют на электромагнитное излучение, создаваемое скрытой проводкой, находящейся под напряжением. Отвертка плотно прислоняется к стене и производится поиск. Если световой индикатор засветился, то провод находится в этом месте. Но прибор имеет свои отрицательные стороны. Он способен находить провод на расстоянии не более двух сантиметров. Если разводка сделана глубже, то отвертка бесполезна.

Профессиональное оборудование для поиска проводки

Электрики редко пользуются всеми вышеописанными способами. В большинстве своем они имеют в своем распоряжении профессиональные устройства и используют их. Профильные приборы различаются по принципам работы и подразделяются на классы:

1. Электростатические приборы. Их основное функциональное назначение заключается в поиске проводки, которая находится под напряжением. Устройства доступны по цене и достаточно точны. При их применении необходимо учитывать следующие аспекты. Поверхность аппарата должна оставаться полностью в сухом состоянии и при его использовании необходимо убрать другие металлические предметы.
2. Электромагнитные устройства. По принципу действия полностью похожи на предыдущие, но линия обязательно должна находиться под напряжением выше одного килоВатта.

Как искать происшедший обрыв проводки в стене

Прежде всего от электрика требуется определение какая фаза подверглась дефекту. С этой целью специалист обычно задействует индикаторную отвертку. Если при проверке фаза находится на месте, то оборван ноль.

Часто электрики для поиска места обрыва используют специальное оборудование. Устройство перемещают вдоль стены или по горизонтали и аппарат сигнализирует, что с проводкой все нормально. Но в случае, когда сигнал прекращается, то значит обрыв обнаружен и необходимо штробить стену, чтобы добраться до неисправности.

Обычно мастера электрики пользуются устройством, которое называется трассоискатель. Принцип его работы заключается в поиске проводки в стене, которая находится под напряжением. Если электрический ток отсутствует, тогда подключают генератор, подающий необходимое напряжение. Его улавливает датчик, который настроен на прием. Когда возникает напряжение, прибор издает звуковой сигнал. При этом, в месте обрыва сигнала слышно не будет. Применение трассоискателя значительно упрощает задачу электрикам, и они справляются с поиском в течении короткого промежутка времени.

С помощью каких еще способов ищут проводку в стене? Приведенные ниже методы сравнимы с мифами, поэтому не рекомендуем их практическое применение:

1. Применение бытового компаса. Некоторые «мастера» утверждают, что найти разводку в стене можно при помощи простого компаса. Но если мыслить логически, создать в бытовых условиях магнитное поле просто невозможно и поэтому прибор бесполезен.
2. Использование магнита. Существует ошибочная версия, что если привязать магнит и водить его вдоль стены, то в месте пролегания провода он способен отклониться. Не советуем тратить время, так как этот метод является полной чушью.

В настоящее время существуют и другие гипотезы, но лучше пользоваться проверенными способами.

Как отследить провод с помощью мультиметра

У вас в машине или дома есть свободный провод, и вы задаетесь вопросом, куда он ведет?

У вас возникли проблемы с определением, исправен ли кусок провода?

Решение осталось отследить этот провод или проверить его на непрерывность.

Но как это сделать?

В этой статье вы узнаете все, что вам нужно знать о тестировании электрических проводов, в том числе о том, как проследить провод от одного места до другого и как проверить, не оборван ли провод или нет, с помощью мультиметра.

Давайте начнем.

Как отследить провод с помощью мультиметра

Чтобы отследить провод с помощью мультиметра, вы устанавливаете мультиметр на Ом или непрерывность, помещаете красный щуп на один конец провода, а затем помещаете черный зонд на предполагаемом окончании. Если мультиметр показывает «0» или издает звуковой сигнал, то провод идет именно туда. Если это не так, вы тестируете другие наконечники проводов, пока не получите тот, который даст требуемый результат.

Это общая процедура, но это не все. Есть и другие способы, с помощью которых вы можете отследить провода и выяснить, исправны они или нет. Сейчас мы углубимся в детали.

Как отследить автомобильный провод

Помимо мультиметра, вам потребуются следующие инструменты для отслеживания автомобильных проводов

• Небольшое зеркало
• Гаечный ключ
• Фонарик

После того, как все эти инструменты будут собраны, вы будете следовать инструкциям. следующие шаги.

Шаг 1. Отключите все источники питания

Прежде всего необходимо отключить провода от всех источников, подающих на них напряжение или ток.

Первый источник, на который следует обратить внимание, — это аккумулятор. Здесь вам пригодится гаечный ключ. Вы используете гаечный ключ, чтобы ослабить и отсоединить болты, крепящие кабели к аккумулятору.

Вы также проверяете другие возможные источники питания, отсоединяете их и убеждаетесь, что через провод, который вы хотите проследить, не проходит ток.

Шаг 2. Проведение физических осмотров

Перед тем, как приступить к более сложному процессу тестирования, вы проводите визуальный осмотр провода и ищете физические признаки повреждения.

Если провод поврежден, успешно отследить его с помощью мультиметра невозможно.

Проведение физического осмотра поможет вам избежать дальнейших шагов, если это возможно.

Физические признаки повреждения могут быть представлены черными пятнами вдоль изоляции проводов.

Если вы не можете добраться до определенных частей провода или не видите их, вы можете использовать фонарик и маленькое зеркальце.

Вы также можете осторожно потянуть за провод, чтобы убедиться, что он надежно закреплен. Провод может оторваться, когда вы это сделаете, и вы определите, что это может быть проблемой.

Если вы не видите никаких физических или визуальных проблем с проводом, переходите к следующему шагу.

Шаг 3: Установите мультиметр Наберите

Теперь вы устанавливаете мультиметр в режим непрерывности (или Ом, если мультиметр не имеет режима непрерывности).

Шаг 4. Размещение щупов мультиметра

Поместите красный щуп мультиметра на оголенный конец провода, который вы хотите отслеживать. Это может быть место, где он припаян к автомобильному устройству или прикреплен с помощью зажимов.

Поместите черный щуп на открытые или неизолированные части проводов. Следует признать, что перед тем, как вы доберетесь до конца провода, скорее всего, не будет никакого открытия, а это означает, что вы не сможете постепенно его отследить.

Что делать в этом случае?

Вы обращаетесь к схеме соединений вашего автомобиля и определяете, куда должны вести все провода. Вы делаете это, чтобы найти ожидаемое местоположение окончания провода.

Это предполагаемое расположение концов проводов обычно состоит из нескольких концов проводов. Чтобы отследить провод, держите красный щуп мультиметра на начальном конце и по отдельности поместите черный щуп на разные концы провода в ожидаемом месте.

Шаг 5. Оценка результатов

Здесь вы определяете, куда идет ваш провод. Если мультиметр показывает бесконечность (1 или O.L), то конец этого провода не совпадает с проводом, который вы хотите отследить.

Если мультиметр показывает «0», то это часть вашего провода.

Обратите внимание, если провод плохой, то его невозможно отследить.

Если вы хотите проверить провода автомобильных динамиков, обратитесь к этому руководству.

Использование мультиметра для отслеживания проводов — несложная процедура. Вам просто необходимо проверить непрерывность от одного конца провода, чтобы определить другой конец.

Если вам сложно, посмотрите наше видео на эту тему.

Однако, когда речь идет о проводах в домах и внутри стен, все по-другому.

Как отследить провод в стене

Отследить электрические провода в разных местах вашей комнаты или дома — не самая простая задача.

Это связано с тем, что провода проходят внутри стен, а обычные щупы мультиметра недостаточно длинны для измерения больших расстояний.

Чтобы проследить провод на большие расстояния, вам нужно обратить внимание на это.

Шаг 1: Установите шкалу мультиметра

Первый шаг — это установка мультиметра на Ом или непрерывность. Омы обычно обозначаются символом (Ω).

Шаг 2: Удлините конец провода

Подсоедините удлинитель к концу основного провода, который вы хотите проверить.

Под этим мы подразумеваем подключение длинного кабеля от первой точки провода, которую вы хотите проследить, и удлинение его до другой точки в вашей комнате или доме.

В этой другой точке вы хотите проверить несколько концов проводов.

Шаг 3: Размещение щупов мультиметра

Поместите черный щуп мультиметра на удлиняющий кабель, а затем по отдельности поместите красный щуп на каждый конец провода, торчащий из стены или розетки.

Шаг 4: Оценка результатов

Если мультиметр издает звуковой сигнал или показывает «0» при помещении на определенный конец провода, то это другой конец рассматриваемого исходного провода и его трассировка.

Этот процесс лучше объясняется при визуализации, и вы можете посмотреть это видео о том, как именно это сделать.

Другие устройства можно использовать для отслеживания путей проводов и даже одного провода в вашем доме и за гипсокартоном.

Эти устройства включают в себя электрический искатель шипов, детектор напряжения и генератор тона в сочетании с обследованием усилителя.

Как проверить поврежденные провода с помощью мультиметра

Помимо отслеживания электрических проводов, вы также можете узнать, как проверить, поврежден провод или нет.

Провода выходят из строя, когда они стареют, замыкаются или повреждаются животными или даже людьми.

При обрыве провода (цепи) в определенной точке ток не проходит по нему полностью. Это означает отсутствие преемственности.

Режим непрерывности мультиметра разработан специально для подобных ситуаций.

Чтобы проверить неисправные провода с помощью мультиметра, выполните следующие действия.

Шаг 1. Отсоедините провод

Первым шагом является отключение или отсоединение провода от любого источника питания.

Напряжение под напряжением не должно проходить по вашим проводам для проверки непрерывности, а отключение от всех источников питания также обеспечивает вашу безопасность.

Шаг 2. Установите шкалу мультиметра

Установите мультиметр в режим непрерывности. Если ваш мультиметр не имеет режима измерения непрерывности, переключите шкалу на Ом

Шаг 3. Разместите щупы мультиметра

Поместите красный щуп мультиметра на один конец провода, а затем поместите черный щуп мультиметра на другой конец провода. проволока.

Шаг 4. Оценка результатов

Если провод исправен, мультиметр издает звуковой сигнал, если он установлен в режим непрерывности.

Если установлено значение «Ом», ожидается, что мультиметр будет отображать «0», если провод в порядке. Если установлено значение «Ом», ваш мультиметр показывает высокое или бесконечное значение (1 или O.L), если провод плохой.

Вы можете посмотреть это видео о тестировании неисправных электрических проводов, показывающее, что делать и чего ожидать.

Кроме того, вы также можете определить точное место, где провод испортился. Это импровизированный метод, и вам понадобится игла, чтобы сделать это. Выполните следующие шаги.

• Установите мультиметр в режим непрерывности или переключитесь на Ом, как обычно.
• Поместите красный щуп мультиметра в одну точку провода.
• Проткните провод иглой в точке рядом с красным щупом. Убедитесь, что эта игла касается металлической струны внутри.
• Поместите черный щуп мультиметра на иглу и посмотрите, подаст ли мультиметр звуковой сигнал или показания.
• Если вы не получили показания, это означает, что обрыв внутри провода произошел в точке между двумя вашими щупами. Сузьте диапазон между вашими датчиками, пока вы не получите точную точку на проводе.
• Если вы получили показания после первоначальной проверки, вам нужно просто расширить диапазон между двумя датчиками. Вы выбираете другую точку на проводе, протыкаете ее иглой и прикладываете к ней черный щуп, чтобы проверить непрерывность.

Как только вы обнаружите, что провод неисправен, вы можете отремонтировать его в месте обрыва. Обеспечьте изоляцию, обмотав ее резиновой лентой, так как без изоляции провода могут соприкасаться и вызвать другие проблемы.

Несмотря на это, казалось бы, быстрое решение, лучшим решением, как правило, является полная замена всего электрического провода.

P.S : Важно отметить, что вы можете поместить любой щуп на любой конец провода и получить те же результаты. Красный щуп не всегда нужно размещать на определенной стороне провода при его отслеживании или тестировании.

Заключение

При отслеживании или тестировании проводов все, что вам нужно сделать, это просто проверить непрерывность между двумя точками. Мультиметр — это удобный и очень доступный инструмент, который может помочь вам добиться того и другого в вашем автомобиле или стенах.

Он также помогает в тестировании других электрических компонентов и цепей, и вам определенно захочется всегда иметь его под рукой.

Часто задаваемые вопросы

Как отследить провод без питания?

Чтобы отследить обесточенный провод, установите мультитестер на непрерывность, поместите один щуп на провод, а другой щуп на другие концы проводов. Вы делаете это до тех пор, пока один конец не издаст звуковой сигнал или низкое значение сопротивления.

Как отследить один электрический провод?

Чтобы проследить один провод, поместите щуп мультиметра на один конец провода, а другой щуп на несколько концов проводов. Мультитестер издает звуковой сигнал или показывает низкое сопротивление на правом конце провода.

Как проверить, куда идет провод?

Чтобы проверить, куда идет провод, вы можете обратиться к схеме проводки вашего дома или самостоятельно выполнить проверку непрерывности между проводом и другими концами провода с помощью мультиметра.

Как отследить провод за гипсокартоном?

Чтобы отследить провод за гипсокартоном, вы используете электронный искатель шипов и детектор напряжения. Детектор напряжения особенно помогает точно определить, где находятся провода под напряжением.

Как проверить, какой провод какой?

Для идентификации проводов используйте цветовые коды или используйте мультитестер для проверки на заземленной поверхности. Если провод показывает высокое напряжение, он горячий, а если провод не дает показаний, он нейтрален.

Как отследить провод с помощью мультиметра?

Когда что-то выходит из строя с вашими электронными устройствами, последнее, что вы хотите делать, это тратить часы, пытаясь отследить источник проблемы. С помощью мультиметра вы можете быстро и легко отследить провода и выявить любые проблемы. В этом руководстве мы ответим на некоторые распространенные вопросы о том, как использовать мультиметр для отслеживания проводов. Мы также дадим несколько советов, которые помогут сделать процесс проще и точнее.

Что такое мультиметр?

Есть несколько причин, по которым может потребоваться трассировка провода. Возможно, вы решаете проблему с электричеством и вам нужно найти разрыв в цепи. Или, может быть, вы пытаетесь установить новое оборудование и вам нужно знать, к каким проводам его подключать. Какова бы ни была причина, отследить провод с помощью мультиметра — это относительно простой процесс, который может выполнить каждый, имея подходящие инструменты и немного терпения.

Одним из способов отслеживания провода является использование мультиметра. Мультиметр — это устройство, которое измеряет электрические свойства, такие как напряжение, ток и сопротивление. Его также можно использовать для проверки непрерывности или отсутствия электрического соединения между двумя точками. Мультиметры являются важным инструментом для всех, кто работает с электричеством, будь то профессиональный электрик или любитель-энтузиаст электроники.

На рынке представлено множество различных мультиметров, от простых портативных устройств до сложных настольных моделей. Но независимо от типа вашего мультиметра, основы его использования всегда одинаковы.

Два основных типа мультиметров — аналоговые и цифровые.

Аналоговые мультиметры

Аналоговые мультиметры используют стрелку и циферблат для отображения показаний. Эти измерители, как правило, дешевле, чем их цифровые аналоги, но их показания могут быть более трудными для точного считывания.

Цифровые мультиметры

Цифровые мультиметры (DMM) являются наиболее распространенным типом мультиметров. Обычно они имеют большой, легко читаемый ЖК-дисплей, на котором отображается числовое значение измеряемой электрической величины. Цифровые мультиметры, как правило, более точны, чем аналоговые модели, а также могут измерять напряжение переменного тока, что невозможно с помощью аналогового измерителя.

Большинство цифровых мультиметров также имеют встроенный резистор для измерения сопротивления, а также тестер непрерывности для проверки наличия электрического соединения между двумя точками. [1], [2], [3]

Что такое проверка непрерывности?

Проверка непрерывности — это электрическая процедура проверки, используемая для определения наличия полного пути прохождения тока между двумя точками. Мультиметр можно использовать для проверки целостности цепи, которая измеряет сопротивление между двумя точками. Если пути нет, то на дисплее мультиметра вы увидите «бесконечность» .

Если сопротивление низкое , это указывает на хорошее соединение и ток может свободно течь между двумя точками. Если сопротивление высокое Ом, это означает, что соединение плохое, и ток не сможет свободно течь. [4]

Общие советы по использованию мультиметров

Прежде чем приступать к любым электрическим испытаниям, следует всегда помнить несколько общих советов по безопасности.

Определите тип провода

Первое, что вам нужно сделать, это определить, с каким типом провода вы имеете дело . Существует два основных типа электропроводки в домах и на предприятиях: переменный ток (переменный ток) и постоянный ток (постоянный ток).

Напряжение переменного тока — это тип электричества, который питает ваши бытовые электроприборы, освещение и другие устройства, потребляющие электроэнергию. Это также тип энергии, которая течет по проводам в ваших стенах. Напряжение переменного тока обычно колеблется от 110 вольт до 240 вольт .

Напряжение постоянного тока содержится в батареях, солнечных панелях и некоторых электронных устройствах, таких как компьютеры. Напряжение в цепи постоянного тока обычно намного ниже, чем в цепи переменного тока , обычно в диапазоне от 0 до 12 вольт . К счастью, большинство мультиметров могут измерять как переменное, так и постоянное напряжение, но важно знать разницу, прежде чем приступать к тестированию.

Используйте правильные настройки

Большинство мультиметров имеют несколько функций и настроек, важно убедиться, что вы используете правильную настройку для величины, которую хотите измерить . Большинство мультиметров имеют отдельные настройки для измерения напряжения, тока и сопротивления. Например, если вы пытаетесь измерить сопротивление, вы должны использовать настройку омметра.

Проверка непрерывности цветных проводов

Как вы знаете, большинство электрических проводов имеют цветовую маркировку. Различные цвета обозначают различные функции проводов. Например, зеленые провода обычно используются для заземления, белые или серые провода обычно являются нейтральными (незаземленными), а черные или красные провода обычно нагреваются (под напряжением или под напряжением). Когда вы отслеживаете провод, важно проверить непрерывность всех разноцветных проводов, чтобы убедиться, что вы ничего не упустили.

Проверка состояния мультиметра

Перед использованием мультиметра важно проверить его на наличие возможных повреждений. Проверьте состояние датчиков и убедитесь, что они надежно закреплены на измерителе. Также проверьте батарею и убедитесь, что она имеет достаточную мощность.

Провода мультиметра также следует проверить на наличие повреждений. Если мультиметр повредил провода, это может привести к ложным показаниям или даже к поражению электрическим током.

Следует также помнить, что мультиметры являются хрупкими приборами и могут быть легко повреждены при падении или грубом обращении. Так что обращаться с ними нужно бережно.

Используйте защитное оборудование

При работе с электричеством всегда существует риск поражения электрическим током. Чтобы свести к минимуму риск, всегда убедитесь, что вы используете надлежащее защитное оборудование. Включая резиновые перчатки, защитные очки и непроводящую рабочую поверхность. Если вы работаете с высоким напряжением, вам также следует подумать об использовании тестера напряжения, чтобы избежать случайных ударов током.

Предварительно протестируйте мультиметр

Также рекомендуется протестировать мультиметр перед его использованием в электрических цепях под напряжением . Это поможет убедиться, что счетчик работает правильно, и даст вам возможность ознакомиться с его функциями и элементами управления.

Чтобы проверить цифровой мультиметр, просто соприкоснитесь проводами и найдите на дисплее значение «0» .

Если вы не получите показания ни в одном из этих случаев, значит, с вашим глюкометром что-то не так, и вы не должны его использовать, пока не устраните неисправность. [1], [3]

Как отследить провод с помощью мультиметра?

Итак, теперь, когда вы знаете основы, давайте рассмотрим, как на самом деле отслеживать провод с помощью мультиметра.

Выключить источник питания

Первый шаг — найти источник питания и отключить его. Это важно по двум причинам. Во-первых, вы не хотите случайно ударить себя током, работая над схемой . Во-вторых, в случае обрыва провода отключение питания поможет предотвратить дальнейшее повреждение провода или окружающих компонентов.

Катушка индуктивности и ферритовая втулка: в чем разница?

Если вы отслеживаете автомобильный провод, выключите двигатель . Если вы отслеживаете провод в своем доме, найдите коробку с автоматическим выключателем и отключите питание соответствующей цепи.

Физический осмотр провода

После отключения питания можно приступить к физическому осмотру провода. Начните с поиска любых очевидных признаков повреждения, таких как изношенная изоляция или оголенный медный провод. Если вы видите какое-либо повреждение, скорее всего, провод поврежден и его невозможно правильно отследить.

Для труднодоступных мест можно использовать зеркало или фонарик, чтобы лучше видеть.

Если очевидных повреждений нет, вы можете использовать мультиметр для проверки непрерывности.

Установите шкалу мультиметра в режим непрерывности

Следующим шагом будет установка шкалы мультиметра в режим непрерывности . Если ваш мультиметр не имеет режима непрерывности, вы можете использовать настройку сопротивления (Ом) вместо .

Проверьте провод

Когда мультиметр установлен в режим непрерывности (или сопротивления), прикоснитесь выводами мультиметра к проводам. Мультиметры имеют два провода, один красный и один черный.

Возьмите красный щуп и прикоснитесь им к оголенному концу провода, который вы хотите проверить . Теперь возьмите черный щуп и прикоснитесь им к любой другой оголенной части провода в цепи .

Если у вашего провода несколько концов, вы можете прикрепить черный щуп к другому концу провода, который, по вашему мнению, связан с тестируемым .

Анализ показаний

При прикосновении щупов к проводу на дисплее мультиметра должны появиться показания. Если вы видите символ «бесконечность» или «OL» , это означает конец провода не соответствует тому, который вы тестируете, и отсутствует непрерывность .

Однако, если вы видите показание 0 на дисплее мультиметра, это означает, что окончание совпадает и есть непрерывность .

При отслеживании проводов также важно помнить, что не всегда можно найти то, что ищешь, с первой попытки . Если с первого раза не получится, попробуйте еще раз! Приложив немного терпения и настойчивости, вы сможете отследить провод. [1], [2]

Дополнительные советы по тестированию

Как видите, тестирование непрерывности — довольно простой процесс. Тем не менее, есть несколько вещей, которые вы можете сделать, чтобы сделать этот процесс еще проще.

Не проверяйте изолированные провода мультиметром

При проверке проводов можно проверять только оголенные концы провода. Если провод изолирован, вы не сможете получить показания. Для проверки изолированного провода может потребоваться сначала снять изоляцию. Используйте инструмент для зачистки проводов или острый нож, чтобы аккуратно снять изоляцию, не повредив провод под ним.

Удлинение проводов меньшего размера перед проверкой

Это особенно полезно при проверке целостности проводов меньшего размера. Удлиняя провод, вы даете себе больше места для работы и упрощаете хорошее соединение с выводами мультиметра.

Если у вас возникли проблемы с доступом к обоим концам провода с помощью щупов мультиметра, попробуйте удлинить провод с помощью соединительных кабелей или зажимов типа «крокодил» . Это даст вам больше места для работы и упростит хорошее соединение с щупами. Обязательно изолируйте все оголенные провода, чтобы случайно не ударить себя током.

Перед проверкой отсоедините неисправные провода.

Проверка неисправных проводов не принесет вам никакой пользы. Вы просто потратите время на поиск уже оборванных проводов. Итак, прежде чем начать тестирование, обязательно отсоедините все провода, которые, как вы знаете, неисправны, так как это сэкономит вам много времени и нервов в долгосрочной перспективе.

Сначала проверьте, можете ли вы визуально отследить провода

Еще до того, как вы возьмете в руки мультиметр, рекомендуется попробовать визуально отследить провод . Это особенно полезно, если вы отслеживаете провод, который уже был установлен. Часто вы сможете увидеть, куда идет провод, даже не проверяя непрерывность.

Не отслеживайте горячие провода

Если вы отслеживаете провод, по которому течет ток, лучше не прикасаться к нему напрямую . Это не только опасно, но и может повредить мультиметр. Чтобы протестировать горячий провод, вам понадобится адаптер, который позволит вам проверить провод, не вступая с ним в контакт. Вы можете приобрести эти адаптеры в большинстве хозяйственных магазинов или в Интернете. [1], [2]

Часто задаваемые вопросы

Как отследить одиночный электрический провод?

Во-первых, попробуйте визуально проследить провод от одного конца до другого. Если это невозможно или вам нужно найти обрыв провода, вы можете использовать мультиметр, настроенный на настройку «сопротивление». Прикоснитесь одним щупом мультиметра к каждому концу провода; если есть непрерывность, мультиметр издаст звуковой сигнал или зарегистрирует нулевое значение сопротивления. Если непрерывности нет, то либо провод оборван, либо где-то по его длине есть обрыв.

Как отследить провод без питания?

Самый простой способ отследить провод — использовать искатель автоматического выключателя или бесконтактный тестер напряжения. Если у вас нет ни одного из этих инструментов, вы можете использовать детектор напряжения или мультиметр, чтобы найти общую область, откуда поступает питание. После того, как вы нашли общую область, вы можете использовать процесс исключения, чтобы сузить конкретное местоположение провода.

Как отследить одиночный электрический провод?

Чтобы проследить один электрический провод, вам необходимо подключить провод заземления мультиметра к одному концу цепи. Затем используйте щуп мультиметра, чтобы коснуться другого конца цепи. Мультиметр подаст звуковой сигнал, если между двумя точками есть непрерывность. Имейте в виду, что вам может потребоваться более одной попытки, чтобы получить показания, так что наберитесь терпения!

Как узнать, откуда идет провод?

В некоторых случаях визуальный осмотр покажет, откуда идет провод. В других случаях вам нужно будет использовать мультиметр, установленный в режим непрерывности. Это скажет вам, есть ли проводящий путь между двумя точками.

Полезное видео: Как найти провода в стене | Проверка целостности цепи мультиметром

Заключение

Если вы не можете выполнить визуальную трассировку провода, лучше всего использовать мультиметр. Отследить провод с помощью мультиметра несложно, но необходимо помнить о нескольких вещах. Во-первых, убедитесь, что мультиметр настроен на правильный режим. Во-вторых, всегда проверяйте провода перед их отслеживанием. И, наконец, будьте осторожны при отслеживании проводов под напряжением. Если вы будете следовать этим простым советам, у вас не должно возникнуть проблем с поиском провода с помощью мультиметра.
