Электрическая схема – это один из видов технических чертежей, на котором указываются различные электрические элементы в виде условных обозначений. Каждому элементу присвоено своё обозначение.
Все условные (условно-графические) обозначения на электрических схемах состоят из простых геометрических фигур и линий. Это окружности, квадраты, прямоугольники, треугольники, простые линии, пунктирные линии и т.д. Обозначение каждого электрического элемента состоит из графической части и буквенно-цифровой.
Условные обозначения на электрических схемахБлагодаря огромному количеству разнообразных электрических элементов появляется возможность создавать очень подробные электрические схемы, понятные практически каждому специалисту в электрической области.
Каждый элемент на электрической схеме должен выполняться в соответствие с ГОСТ. Т.е. кроме правильного отображения графического изображения на электрической схеме должны быть выдержаны все стандартные размеры каждого элемента, толщина линий и т.
д.
Существует несколько основных видов электрических схем. Это схема однолинейная, принципиальная, монтажная (схема подключений). Также схемы бывают общего вида – структурные, функциональные. У каждого вида своё назначение. Один и тот же элемент на разных схемах может обозначаться и одинаково, и по-разному.
Графические обозначения на однолинейной схеме
Основное назначение однолинейной схемы – графическое отображение системы электрического питания (электроснабжение объекта, разводка электричества в квартире и т.д.). Проще говоря, на однолинейной схеме изображается силовая часть электроустановки. По названию можно понять, что однолинейная схема выполняется в виде одной линии. Т.е. электрическое питание (и однофазное, и трёхфазное), подводимое к каждому потребителю, обозначается одинарной линией.
Чтобы указать количество фаз, на графической линии используются специальные засечки.
Одна засечка обозначает, что электрическое питание однофазное, три засечки – что питание трёхфазное.
Одна засечка обозначает, что электрическое питание однофазное, три засечки – что питание трёхфазное.Кроме одинарной линии используются обозначения защитных и коммутационных аппаратов. К первым аппаратам относятся высоковольтные выключатели (масляные, воздушные, элегазовые, вакуумные), автоматические выключатели, устройства защитного отключения, дифференциальные автоматы, предохранители, выключатели нагрузки. Ко вторым относятся разъединители, контакторы, магнитные пускатели.
Графические обозначения на однолинейной схемеВысоковольтные выключатели на однолинейных схемах изображаются в виде небольших квадратов. Что касается автоматических выключателей, УЗО, дифференциальных автоматов, контакторов, пускателей и другой защитной и коммутационной аппаратуры, то они изображаются в виде контакта и некоторых поясняющих графических дополнений, в зависимости от аппарата.
Графические обозначения на монтажной схеме
Монтажная схема (схема соединения, подключения, расположения) используется для непосредственного производства электрических работ.
Т.е. это рабочие чертежи, используя которые, выполняется монтаж и подключение электрооборудования. Также по монтажным схемам собирают отдельные электрические устройства (электрические шкафы, электрические щиты, пульты управления, и т.д.).
На монтажных схемах изображают все проводные соединения как между отдельными аппаратами (автоматические выключатели, пускатели и др.), так и между разными видами электрооборудования (электрические шкафы, щитки и т.д.). Для правильного подключения проводных соединений на монтажной схеме изображаются электрические клеммники, выводы электрических аппаратов, марка и сечение электрических кабелей, нумерация и буквенное обозначение отдельных проводов.
Графические обозначения на принципиальной схеме
Схема электрическая принципиальная – наиболее полная схема со всеми электрическими элементами, связями, буквенными обозначениями, техническими характеристиками аппаратов и оборудования. По принципиальной схеме выполняют другие электрические схемы (монтажные, однолинейные, схемы расположения оборудования и др.
). На принципиальной схеме отображаются как цепи управления, так и силовая часть.
Цепи управления (оперативные цепи) – это кнопки, предохранители, катушки пускателей или контакторов, контакты промежуточных и других реле, контакты пускателей и контакторов, реле контроля фаз (напряжения) а также связи между этими и другими элементами.
На силовой части изображаются автоматические выключатели, силовые контакты пускателей и контакторов, электродвигатели и т.д.
Кроме самого графического изображения каждый элемент схемы снабжается буквенно-цифровым обозначением. Например, автоматический выключатель в силовой цепи обозначается QF. Если автоматов несколько, каждому присваивается свой номер: QF1, QF2, QF3 и т.д. Катушка (обмотка) пускателя и контактора обозначается KM. Если их несколько, нумерация аналогичная нумерации автоматов: KM1, KM2, KM3 и т.д.
Графические обозначения на принципиальной схемеВ каждой принципиальной схеме, если есть какое-либо реле, то обязательно используется минимум один блокировочный контакт этого реле.
Если в схеме присутствует промежуточное реле KL1, два контакта которого используются в оперативных цепях, то каждый контакт получает свой номер. Номер всегда начинается с номера самого реле, а далее идёт порядковый номер контакта. В данном случае получается KL1.1 и KL1.2. Точно также выполняются обозначения блок-контактов других реле, пускателей, контакторов, автоматов и т.д.
В схемах электрических принципиальных кроме электрических элементов очень часто используются и электронные обозначения. Это резисторы, конденсаторы, диоды, светодиоды, транзисторы, тиристоры и другие элементы. Каждый электронный элемент на схеме также имеет своё буквенное и цифровое обозначение. Например, резистор – это R (R1, R2, R3…). Конденсатор – C (C1, C2, C3…) и так по каждому элементу.
Кроме графического и буквенно-цифрового обозначения на некоторых электрических элементах указываются технические характеристики. Например, для автоматического выключателя это номинальный ток в амперах, ток срабатывания отсечки тоже в амперах.
Для электродвигателя указывается мощность в киловаттах.Для правильного и корректного составления электрических схем любого вида необходимо знать обозначения используемых элементов, государственные стандарты, правила оформления документации.
розетка, выключатель, другие элементы электрической цепи с расшифровкой
Чертежи и схемы электроустановок нужны для прочтения электромонтерами, электриками. В техническом документе есть схематические сведения о размерах, форме, составе электрооборудования. Для чтения нужно знать распространенные условные обозначения на электрических схемах, которыми показывают на чертеже выключатели, автоматы, двигатели, выпрямители и другие электроэлементы.
Содержание
- Виды электрических схем
- Графические обозначения
- Буквенные обозначения
Виды электрических схем
Электросхема — это технический чертеж, составленный с помощью условных знаков, применяемых для условных деталей оборудования.
Расшифровка дает представление о комплекте элементов в схеме и взаимодействия между ними. Для обозначения самой схемы, в отличие от других чертежей, применяют букву Э. Правила расшифровки приведены в ГОСТ 2.702 – 2011 и ГОСТ 2.708 – 81.
Разновидности электросхем:
- Структурные. Их составляют в процессе проектирования, отображают главные составляющие системы (линии электропроводки, трансформаторы, распределительный узлы). Такая разновидность дает общее понятие о функционировании установки.
- Функциональные. Содержат общие схемы, показывающие взаимосвязь между комплектующими объекта, раскрывающие сущность электроустановки. Стандарты в этих схемах действуют условно, применимы общие нормы оформления технологических документов.
- Принципиальные. Показывают все магнитные, электрические и электромагнитные электросвязи между элементами, характеристики компонентов. Для этих схем есть много стандартов касательно оформления, условного обозначения на чертежах.
- Монтажные. Чертежи содержат информацию о месте расположения элементов снаружи и внутри установки. С помощью графических изображений можно изготовить оборудование с учетом правильного их взаимодействия. Применяют общие требования к обозначениям.
Функциональная Принципиальная Монтажная - Кабельные планы. Показывают нахождение и марку электропроводки, последовательность подключения выводов, концов, информацию о материале жил, проводов, оплетке, материале оболочки.
- Топологические. Из схем узнают расположение узлов изображенного оборудования, ветвей, контуров, деталей, расположенных между модулями. Линии обозначают латинскими цифрами (I, II, III).
- Мнемонические схемы составляют, чтобы показать реальное состояние коммутационных выключателей, автоматов, другой подобной аппаратуры. Такие схемы вывешивают в диспетчерских станциях, пунктах перед управляющим пультом. Делят на диспетчерские и операторские, различающиеся масштабом и сложностью показываемых объектов.
Кабельная Топологическая Мнемоническая
Нет
12.82%
Хочу научиться разбираться
37.18%
Проголосовало: 234
Графические обозначения
Любая электроустановка работает в определенных условиях, для показа которых разработаны условные обозначения в электрических схемах.
При чтении чертежей можно получить следующие сведения:
- условия использования электрооборудования;
- соответствие проектных и реальных обстоятельств;
- найти лишние условия, оценить последствия их действия.
Для чтения используют прием разделения электротехнической схемы на отдельные цепи, исследование их. Простейшие схемы впоследствии рассматривают в сочетании.
Простые цепи включают элементы:
- источник электротока: вторичная трансформаторная обмотка, батарея, конденсатор и др.;
- приемник тока: лампы, двигатели, реле, разреженные конденсаторы;
- обратный проводник: от точки разбора к первоисточнику тока;
- один коммутационный вывод: автомата, выключателя.
Читают схемы с помощью значков для обозначения электрических элементов на схемах. Графические фигуры образуют из прямоугольников, квадратов, кругов, сплошных и штриховых линий, точек, векторов. Их сочетают на чертеже по разработанным стандартным нормам, поэтому можно легко отобразить электрические аппараты, электромашины, механические и электросвязи, другие сочетания и взаимодействия.
Помимо условных знаков, применяют специальные графические, чтобы показать функциональность модуля. Например, для контакта ставят изображение замыкания или размыкания. На подвижных частях предусмотрены дополнительные фигуры, помогающие найти кнопки реле, УЗО, управления.
Некоторые детали и узлы показываются несколькими вариантами графических значков. Например, это касается трансформаторных обмоток или переключающихся контактов. Можно использовать все эти варианты в разных случаях.
Если стандартом не предусмотрен значок для обозначения, его создают, исходя из принципиального действия элемента.
Учитывают знаки для аналогичных видов оборудования, модулей, обращают внимание на принцип построения обозначений, предусмотренных нормативами.

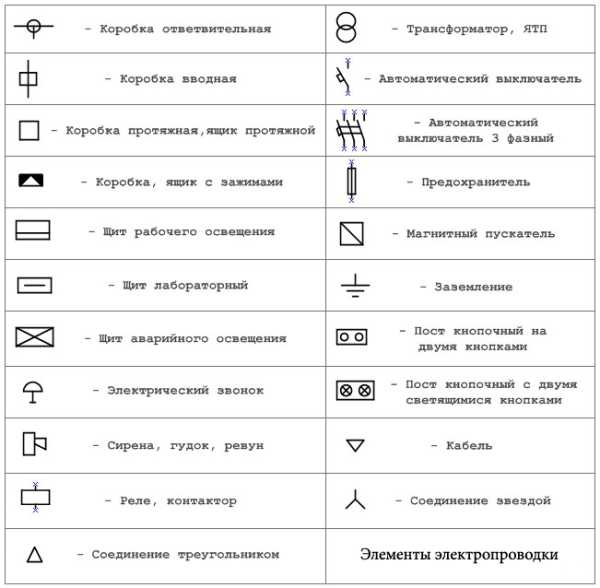

Для условного обозначения электрокоробок, шкафов, щитов, пультов на электрических схемах применяют значки:
Розетки, щитки, автоматические выключатели получили знаки:
Осветительные элементы, лампы указывают в соответствии с ГОСТ:
В сложных схемах электрического оборудования применяют знаки:
Для показа дросселей, трансформаторов на принципиальных электросхемах существуют графические изображения:
Измерительные модули изображают графически:
Для электриков показывают заземляющие контуры, силовые кабели:
На схемах присутствуют прямые и волнистые линии, значки «+» и «-», показывающие импульсы тока, вид и вольтаж:
Контактные соединения обозначают графически так:
Элементы в радиосхемах изображают следующим образом:
Такие графические элементы применяют для показа всех компонентов, узлов, модулей в цепи.
Их много, запомнить трудно, но всегда можно обратиться к специализированным справочникам электриков.Буквенные обозначения
В однолинейных схемах электричества применяют буквы, чтобы понять комплектацию сети.
Их использование регламентировано ГОСТ 76.24 – 55:
- электрореле напряжения, тока, сопротивления, мощности, промежуточное, временное, газовое, указательное и другие имеют буквенное обозначение РТ, РС, РП, РУ, РГ, РВ, РН, РТВ, РМ и аналогичные;
- управляющая кнопка — КУ;
- конечный прерыватель — КВ;
- контролер команд — КК;
- путевой выключатель —ПВ;
- двигатель головной — ДГ;
- двигатель охлаждающей помпы — ДО;
- двигатель подач — ДП;
- двигатель быстрого хода — ДБХ;
- двигатель шпинделя — ДШ.
Буквенные коды проставляются рядом с элементом (справа) или над ним. Они комбинируются с графическими значками. В позиционных буквенных кодах одинаковых деталей прибавляют цифры по их количеству.
В отечественных электросхемах применяют маркировку для обозначения радиотехнических и электрических деталей:
| ПРОВОДА | ||
| Провода Представляет собой проводник, по которому проходит электрический ток. Также называется линией электропередач, электрической линией или проводом. | Подключенные провода Представляет соединение двух проводников. Точка показывает точку соединения. | Неподключенные провода Представляет два несоединенных провода/проводника. |
| Линия входной шины Представляет собой шину для ввода или входящих данных. | Линия выходной шины Представляет шину для вывода или исходящих данных. | Терминал Представляет начальную или конечную точку. |
| Автобусный маршрут Представляет собой несколько проводников, соединенных вместе в шинный провод. | ||
| ПЕРЕКЛЮЧАТЕЛИ | ||
| Кнопка (нормально открытая) Этот переключатель находится в состоянии ON, когда кнопка нажата, в противном случае он находится в состоянии OFF.  | Кнопка (нормально замкнутая) Первоначально этот переключатель находится в состоянии ON. Он переходит в состояние OFF, когда его отпускают. | Переключатель SPST Однополюсный, однонаправленный, сокращенно SPST. Это действует как переключатель ВКЛ/ВЫКЛ. Полюса определяют количество цепей, к которым он может быть подключен, а броски определяют количество позиций, которые соединяет полюс. |
| Переключатель SPDT Однополюсный на два направления сокращенно обозначается как SPDT. Этот переключатель позволяет току течь в любом из двух направлений, регулируя его положение. | Переключатель DPST Двухполюсный, однонаправленный, сокращенно DPST. Этот переключатель может управлять двумя цепями одновременно. | Двухполюсный переключатель Двойной полюс на два направления — это полная форма DPDT. Это может соединить четыре цепи, изменив положение. |
| Переключатель реле Представляет релейный переключатель.  Это может управлять нагрузками переменного тока с помощью напряжения постоянного тока, подаваемого на катушку. | ||
| ИСТОЧНИКИ | ||
| Блок питания переменного тока Представляет подачу переменного тока в цепь. | Источник постоянного тока Представляет источник питания постоянного тока. Он подает постоянный ток на цепь. | Источник постоянного тока Символ обозначает независимый источник тока, обеспечивающий постоянный ток. |
| Источник регулируемого тока Это зависимый источник тока. Обычно зависит от других источников (напряжение или ток). | Управляемый источник напряжения Это зависимый источник напряжения. Обычно зависит от других источников (напряжение или ток). | Одноэлементная батарея Обеспечивает питание цепи. |
| Многоэлементная батарея Комбинация нескольких одноэлементных батарей или одной большой аккумуляторной батареи.  Напряжение обычно выше. | ||
| Волновые генераторы | ||
| Синусоидальный генератор Представляет собой генератор синусоидального сигнала. | Генератор импульсов Представляет генератор импульсов или прямоугольных импульсов. | Треугольная волна Представляет собой генератор треугольных волн. |
| НАЗЕМНЫЕ СИМВОЛЫ | ||
| Земля Эквивалентно теоретическому напряжению 0 В и используется в качестве эталона нулевого потенциала. Это потенциал идеально проводящей земли. | Сигнальная земля Это опорная точка, от которой измеряется сигнал. Из-за падения напряжения в цепи в цепи может быть несколько сигнальных заземлений. | Заземление шасси Действует как барьер между пользователем и цепью и предотвращает поражение электрическим током. |
| СИМВОЛЫ РЕЗИСТОРА | ||
| Постоянный резистор Это устройство, препятствующее протеканию тока в цепи.  Эти два символа используются для обозначения постоянного резистора. | ||
| ПЕРЕМЕННЫЙ РЕЗИСТОР | ||
| Реостат Это двухполюсный переменный резистор. Они обычно используются для управления током в цепи. Обычно используется в схемах настройки и приложениях управления мощностью, таких как нагреватели, печи и т. д. | Предустановка Это мини-переменный резистор. Его также называют подстроечным резистором или подстроечным резистором. Сопротивление регулируется с помощью вращающегося регулятора, расположенного сверху, с помощью отвертки. Они используются для регулировки чувствительности схемы, такой как температура или свет. | Термистор Термочувствительный резистор. Они используются в датчиках температуры, цепях ограничения тока, цепях защиты от перегрузки по току и т. д. |
| Варистор Это резистор, зависящий от напряжения. Имеет нелинейные вольт-амперные характеристики.  Обычно используется для защиты цепей от скачков напряжения и чрезмерных переходных напряжений. | Магнеторезистор Их также называют магнитозависимыми резисторами (MDR). Сопротивление магниторезистора изменяется в зависимости от напряженности внешнего магнитного поля. Они используются в электронном компасе, обнаружении черных металлов, датчиках положения и т. д. | ЛДР Их также называют фоторезисторами. Сопротивление LDR зависит от интенсивности падающего на него света. Они обычно используются в светочувствительных приложениях. |
| Резистор с ответвлениями Постоянный резистор проволочного типа с одним или несколькими выводами по длине. Обычно используется в делителях напряжения. | Аттенюатор Это устройство, используемое для снижения мощности сигнала. Они сделаны из простых делителей напряжения и, следовательно, могут быть отнесены к семейству резисторов. | Мемристор Сопротивление мемристора варьируется в зависимости от направления потока заряда.  Мемристоры могут использоваться в обработке сигналов, логике/вычислениях, энергонезависимой памяти и т. д. |
| СИМВОЛЫ КОНДЕНСАТОРОВ | ||
| Неполяризованный конденсатор Конденсатор хранит заряд в виде электрической энергии. Эти два символа используются для обозначения неполяризованного конденсатора. Неполяризованные конденсаторы имеют большие размеры и небольшую емкость. Они могут использоваться как в цепях переменного, так и постоянного тока. | Поляризованный конденсатор Поляризованные конденсаторы имеют небольшие размеры, но высокую емкость. Они используются в цепях постоянного тока. Их можно использовать как фильтры, для пропуска или обхода низкочастотных сигналов. | Электролитический конденсатор Почти все электролитические конденсаторы поляризованы и поэтому используются в цепях постоянного тока |
| Проходной конденсатор | Переменный конденсатор Емкость переменного конденсатора регулируется поворотом ручки.  Они широко используются для регулировки частоты, то есть для настройки. | |
| ИНДУКТОРЫ | ||
| Катушка индуктивности с железным сердечником Используются вместо катушек индуктивности с ферритовым сердечником. Ферритовый сердечник или ферромагнитные индукторы обладают высокой проницаемостью и требуют воздушного зазора для ее уменьшения. Катушки индуктивности с железным порошковым сердечником имеют встроенный воздушный зазор. | Катушки индуктивности с ферритовым сердечником Материал сердечника в катушках индуктивности этого типа изготовлен из ферритового материала. Они в основном используются для подавления интерференции электромагнитных волн. | Катушки индуктивности с центральным отводом Используются для соединения сигналов, |
| Катушки переменной индуктивности Наиболее распространены переменные катушки индуктивности с подвижным ферритовым магнитным сердечником .  Индуктивность изменяется путем вдвигания сердечника в катушку или из нее. | ||
| ДИОДЫ | ||
| Диод Pn-перехода Диод с PN-переходом пропускает ток только в условиях прямого смещения. Эти диоды можно использовать в цепях ограничения и фиксации, в качестве выпрямителей в цепях постоянного тока и т. д. | Стабилитрон В режиме прямого смещения он действует как обычный диод и пропускает ток. Он также позволяет току течь в условиях обратного смещения, когда напряжение достигает определенной точки пробоя. Обычно используется в регуляторах напряжения и схемах защиты от перенапряжения. | Фотодиод Фотодиод улавливает световую энергию и преобразует ее в ток или напряжение с помощью механизма, называемого фотоэлектрическим эффектом. Они используются в проигрывателях компакт-дисков, камерах и т. д. |
| Светодиод Светодиод похож на диод с PN-переходом, но излучает энергию в виде света, а не тепла.  Они в основном используются в индикации, освещения приложений. | Варакторный диод Варакторный диод называется варикапом или диодом с переменной емкостью. Емкость этого диода зависит от приложенного входного напряжения. Это используется в генераторах с частотным регулированием, умножителях частоты и т. д. | Диод Шокли Это четырехслойный диод. Это имело быструю операцию переключения и, следовательно, используется в приложениях переключения. |
| Диод Шоттки Представляет собой диод Шоттки. Он имеет низкое падение прямого напряжения и может быстро переключаться. Используется для ограничения напряжения, выпрямителей, защиты от обратного тока и разрядки | Туннельный диод Он также известен как диод Эсаки. Он может очень быстро переключаться и хорошо работать в микроволновом диапазоне частот. Это используется в схемах генератора и микроволновых цепях. | Тиристор Состоит из четырех слоев чередующихся материалов P и N.  Они действуют как бистабильные переключатели и используются в цепях с высокими напряжениями и токами. |
| Диод постоянного тока Также называется токоограничивающим диодом или токорегулирующим диодом. Он ограничивает ток до заданного максимального значения. | Лазерный диод Лазерный диод аналогичен светодиоду. Активная область формируется во внутренней области в структуре ПИН. Лазерные диоды находят применение в лазерной печати, лазерном сканировании и т. д. | |
| ТРАНЗИСТОРНЫЕ СИМВОЛЫ | ||
| НПН Изготовлен из комбинации полупроводника P-типа между двумя полупроводниками N-типа. Он включается, когда переход база-эмиттер смещен в прямом направлении. Они обычно используются для усиления и переключения приложений. | ПНП Изготовлен из комбинации полупроводника N-типа между двумя полупроводниками P-типа. Он включается, когда переход база-эмиттер смещен в обратном направлении.  Они используются для усиления и переключения приложений. | |
| JFET | ||
| N-канальный JFET N-канальный JFET состоит из кремниевых стержней n-типа, которые образуют два PN-перехода сбоку. Основными носителями заряда здесь являются электроны. | P-канальный JFET P-Channel JFET изготовлен из кремниевой пластины p-типа, которая образует два PN-перехода сбоку. Основными носителями заряда здесь являются дырки. | |
| МОП-транзистор | ||
| Расширение MOSFET Полевой МОП-транзистор в режиме расширения имеет положительный затвор. Он индуцирует отрицательные заряды в n-канале, и, таким образом, количество отрицательных зарядов увеличивается, увеличивая проводимость канала. | МОП-транзистор истощения В режиме истощения работает отрицательный вентиль. Это уменьшает ширину обедненного слоя. | |
| Фототранзистор Фототранзистор преобразует падающую на него световую энергию в соответствующую электрическую энергию.  Это можно использовать в приложениях для измерения освещенности. База остается отключенной, поскольку свет используется для обеспечения протекания тока. | Фото Дарлингтон Фототранзистор Дарлингтона похож на фототранзистор с очень высоким усилением и чувствительностью | Дарлингтон Транзистор Эта конфигурация обеспечивает высокий коэффициент усиления по току. Они используются в регуляторах мощности, выходных каскадах аудиоусилителей, драйверах дисплеев и т. д. |
| ЛОГИЧЕСКИЕ ВОРОТА | ||
| И ворота Это основные ворота, реализующие логическую конъюнкцию. Выход логического элемента И высокий, только если оба входа высокие, в противном случае оба низкие. | или Ворота Элемент ИЛИ реализует логическое разделение. Выход имеет высокий уровень, если любой из входов имеет высокий уровень. | Ворота Нанд Является дополнением вентиля И.  Выход низкий только тогда, когда оба входа высокие, в противном случае он высокий. |
| Нор Гейт Вентиль НЕ-ИЛИ не является вентилем ИЛИ. Выход этого вентиля высокий, если оба входа низкие, в противном случае высокий. | Не ворота Инвертор или логический элемент НЕ реализует логическое отрицание. Этот вентиль инвертирует вход. | Экзор Этот логический элемент реализует логику исключающего ИЛИ. Выход этого вентиля высокий, если оба входа различны. |
| Экснор Этот вентиль реализует отрицание логики EXOR. Выход этого вентиля высокий, только если два входа идентичны. | Буфер Это звуковое сигнальное устройство. Обычно используется в сигналах тревоги, таймерах и сообщениях подтверждения. | Буфер трех состояний Аналогичен обычному буферу, но с управляющим сигналом. В случае активного верхнего буфера он работает нормально, только когда управляющий сигнал равен 1.  В случае активного нижнего буфера он работает нормально, только когда управляющий сигнал равен 0. |
| Флип-флоп Триггер также является элементом памяти , но это синхронное устройство. На рисунке ниже показан базовый D-триггер. | ||
| УСИЛИТЕЛИ | ||
| Базовый усилитель Усилитель — это устройство, которое усиливает относительно слабый входной сигнал, т. е. увеличивает мощность сигнала. Они используются в системах связи, аудиоустройствах и т. д. | Операционный усилитель Операционный усилитель (ОУ) представляет собой усилитель напряжения с очень высоким коэффициентом усиления. Вход дифференциальный. Они используются в контрольно-измерительных приборах, обработке сигналов, системах управления и т. д. | |
| АНТЕННА | ||
| Антенна Этот символ относится к антенне или антенне.  Он преобразует электрическую энергию в радиоволны. Он используется в беспроводной связи для передачи или приема сигналов. | Рамочная антенна Рамочная антенна названа в честь ее формы, напоминающей петлю провода или другого электрического проводника. Они используются в качестве приемных антенн в низкочастотном диапазоне. | Дипольная антенна Это наиболее широко используемая антенна. Обычно используется в телевизионных приставках, коротковолновых передачах и FM-приемниках. |
| ТРАНСФОРМАТОР | ||
| Трансформатор Трансформатор является основным элементом, передающим энергию из одной цепи в другую посредством электромагнитной индукции. Обычно они используются в электроэнергетике для увеличения или уменьшения напряжения переменного тока. | Железный сердечник В качестве сердечника используется кусок магнитного материала. Обычно используются ферромагнитные металлы, такие как железо.  Сердечник имеет высокую проницаемость и используется для удержания магнитного поля. | Центральная резьба Вторичная обмотка трансформатора с центральным отводом разделена на две части с одинаковым числом витков в каждой части. Это приводит к двум отдельным выходным напряжениям на двух концах линии. Используется в схемах выпрямителей. |
| Повышающий трансформатор №. витков во вторичной обмотке больше, чем в первичной. Выходное напряжение выше входного. Значительно используется в инверторах. | Понижающий трансформатор №. витков во вторичной обмотке меньше, чем в первичной. Выходное напряжение меньше входного. Он широко используется в приложениях с низким энергопотреблением. | |
| РАЗНОЕ | ||
| Зуммер Это звукопроизводящее устройство. Это издает жужжащий звук при подаче напряжения. | Громкоговоритель Это также аудиоустройство.  Здесь электрический сигнал преобразуется в звуковой сигнал. | Лампочка Символ представляет собой лампочку. Лампа загорается при подаче необходимого напряжения. |
| Двигатель Преобразует электрическую энергию в механическую. | Предохранитель Символ обозначает предохранитель, защищающий цепь от перегрузки по току. | |
| Кварцевый осциллятор Используется для генерации тактового сигнала очень точной частоты. | АЦП Аналого-цифровой преобразователь используется для преобразования аналоговых сигналов (обычно напряжения) в цифровые значения. | ЦАП Цифро-аналоговый преобразователь используется для преобразования цифрового кода в аналоговый сигнал. |
| Термопара Используется для измерения температуры. |
Надеюсь, что эта информация поможет ясно понять.Основные электрические и электронные символы
Основные электронные и электрические символы , которые представляют функции, компоненты, устройства и схемы на электронных и электрических принципиальных схемах.
Все они относятся к наиболее распространенным и широко используемым стандартам в мире.
Эти основных электрических символов представлены их общим символом. Для конкретных представлений вы можете получить доступ к их семейству по соответствующей ссылке в «символе +», прикрепленном к имени устройства.
| Символ | Описание | Символ | Описание | |
|---|---|---|---|---|
Символы пассивных компонентов | ||||
| Резистор Система IEC + символы | Резистор Система NEMA + символы | |||
| Индуктор/катушка + символы | Конденсатор + символы | |||
| Переключатель + символы | Выключатель цепи + символы | |||
| Кнопочный переключатель + символы | Вилка — штыревой контакт Система IEC + символы | |||
| Предохранитель + символы | Гнездо — контактная розетка Система IEC + символы | |||
| Электрическая линия/провод + символы | Вилка — штыревой контакт Система NEMA + символы | |||
| Земля / Земля + символы | Гнездо — Контактная розетка Система NEMA + символы | |||
Символы активных компонентов | ||||
| Диод + символы | Диак + символы | |||
| Тиристор + символы | Триак + символы | |||
| Интегральная схема/ИС/чип + символы | Усилитель + символы | |||
| Генератор + символы | Аккумулятор + символы | |||
| Транзистор + символы | Вакуумная трубка / Электронная трубка напр.  | |||
