Заземление или зануление: Разница между заземлением и занулением

Разница между заземлением и занулением

Чтобы лучше разобраться в работе этих защитных систем и понять разницу между ними, нужно поговорить о каждом из них отдельно.

Принцип работы заземления, виды систем заземления

Заземляющее устройство образуется заземлителем с проводником или системой проводников. Они соединяют между собой токопроводящие участки приборов и землю. Выделяют три вида систем заземления:

• рабочие – поддерживают установленный режим работы установок в нормальных и аварийных ситуациях
• защитные – защищают людей и животных от удара током после повреждения фазных проводов
• грозозащитные – с их помощью заземляют молниеотводы

Заземлители бывают естественные (трубопроводы, обсадные трубы, но ни в коем случае не отопительные и водопроводные трубы) и искусственные (специально сооруженные конструкции, к которым относится уголковая сталь, стальные стержни).

Заземления классифицируются по количеству рабочих и защитных проводников:

• TN-C – в наше время применяется все реже и встречается только в старых постройках; предназначались для трехфазных четырехпроводных сетей. Данная система не обеспечивает нужной безопасности
• TN-C-S – к такой системе переходят от TN-C тогда, когда в старой постройке планируется установка новой техники, в частности компьютерной. Уровень необходимой безопасности довольно высок
• TN-S – нулевой и рабочий проводники прокладывают отдельно, соединив токопроводящие части электрической установки
• TT – в этой системе с землей связаны открытые токоведущие участки
• IT – в отличие от TT изолирована от земли, благодаря чему утечка тока снижается максимально

Принцип работы зануления

Если дополнительно установить к занулению УЗО, это приведет к выключению одного из элементов, действующих наиболее быстро, или одновременному срабатыванию двух устройств. Нулевой провод всегда должен находиться в исправности. В случае если этот провод оборвется, в зануленных корпусах возрастет напряжение. Поэтому монтаж выключателей в нулевой провод запрещен.

В чем разница между занулением и заземлением

Основная разница заземления и зануления – то, что в заземлении уровень безопасности обеспечивается снижением напряжения тока, которое происходит очень быстро, а в занулении – от отключения поврежденного участка электрической сети. Поэтому заземление безопаснее и надежнее зануления. Также разница между заземлением и занулением состоит в том, что монтаж зануления – более тонкая и сложная работа, в то время как для установки заземления не требуется иметь особые навыки.

Как произвести монтаж заземления или зануления, можно увидеть на видео. Также в видео более подробно рассказано о разнице между занулением и заземлением.

Задание Анастасии «Помочь по электрике»

1 500 ₽

Сейчас очень сложно найти хорошего электрика. Нам повезло встретить Андрея, который отлично разбирается в электроработах, имеет свой инструмент, работает быстро и качественно. А стоимость услуг устроит любого. Мы решили, что оплатим его работу не по оговоренной цене, а чуть выше — нас очень понравилось, как он сделал работу.

Исполнитель задания:

Андрей
5,0 1029 отзывов

Создать такое же задание

определение, в чем разница, видео

Любая действующая система энергоснабжения должна гарантировать высокий уровень безопасности при работе с подключённым к ней оборудованием. Для чего в её составе предусматривается специальная конструкция (она называется заземляющим устройством или ЗУ). Благодаря этому, высокий потенциал в аварийной ситуации снижается до безопасного уровня. В отсутствии условий получения эффекта от заземлителя допускается применение защитного зануления, которое может рассматриваться как заземление на ноль.

Содержание

1. Понятие зануления
2. Чем отличается заземление от зануления
3. Что надёжнее

Понятие зануления

Схема подсоединения потребителя к типовой трёхфазной сети

Согласно ПУЭ оно рассматривается как преднамеренное соединение металлического корпуса электроприбора с нейтралью питающей сети для предупреждения поражения человека опасным напряжением. Чтобы лучше понять, что это такое зануление – сначала нужно разобраться со схемой подсоединения потребителя к типовой трёхфазной сети или подключения 380 вольт (фото справа). Из неё следует, что каждая фаза подключается к нагрузке через защитное устройство (автомат А1 или предохранитель).

Принцип действия такой схемы состоит в следующем:

• При замыкании фазы «В» на корпус К1 электроустановки (из-за износа изоляции, например) за счёт соединения с рабочим нулём PEN ток Iкз короткого замыкания в цепи возрастает.
• В результате срабатывает автомат А1, отключающий эту фазу от нагрузки.

Таким образом, идея зануления с помощью провода ЗП1 состоит в том, чтобы превратить попадание одной фазы на корпус электроприбора в простейшее короткое замыкание на шину PEN или N.

Чем отличается заземление от зануления

Для того чтобы понять, чем же отличается заземление от зануления – потребуется вспомнить, что представляет собой первое из сравниваемых понятий. Известно, что

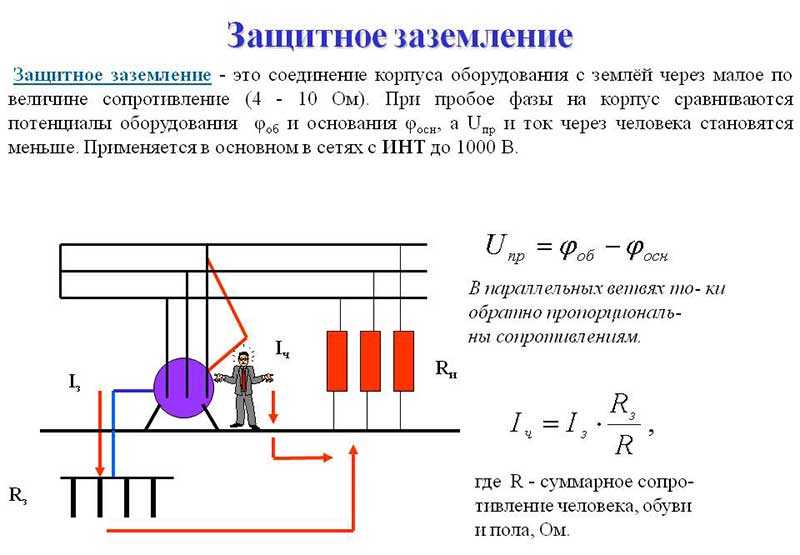

защита заземлением – это преднамеренное соединение корпуса оборудования, которое вследствие пробоя изоляции может оказаться под высоким напряжением, с простой металлической конструкцией, погруженной в землю (фото слева).

Такое сооружение называется заземляющим контуром (ЗК), наличие которого на любом объекте обеспечивает высокий уровень необходимой защиты.

При рассмотрении, в чем разница заземления и зануления необходимо учитывать следующие их особенности:

• Для того чтобы заземлить от нуля корпус оборудования потребуется специальный контур, в то время как для обустройства зануляющей цепи в нём нет необходимости.
• В системе заземления предусматривается отдельный провод, соединяющий защищаемую конструкцию с ЗУ (при этом проводник зануления пробрасывается из той же точки, но только до входной шины).
• При замыкании через ноль безопасность обеспечивается отключением данной фазы от питающей сети, тогда как при заземлении опасное напряжение снижается до минимального уровня.

В многоквартирных домах условия для обустройства надёжной «земли», как правило, отсутствуют. Именно поэтому в городских квартирах зануление – единственно возможный вариант защиты от опасного потенциала (наряду с нередко используемым УЗО).

Обратите внимание: Все эти способы защиты обеспечивают гарантированное отключение питающей цепи от нагрузки или снижения потенциала на ней.

Разница между заземлением и занулением проявляется в том, что в первом случае отключение питающей цепи происходит за счет стекания опасного тока в землю, а во втором – в результате превышения токовой уставки в автомате. В УЗО, по определению, защита срабатывает из-за появления утечек через тело человека, прикоснувшегося к корпусу неисправного оборудования.

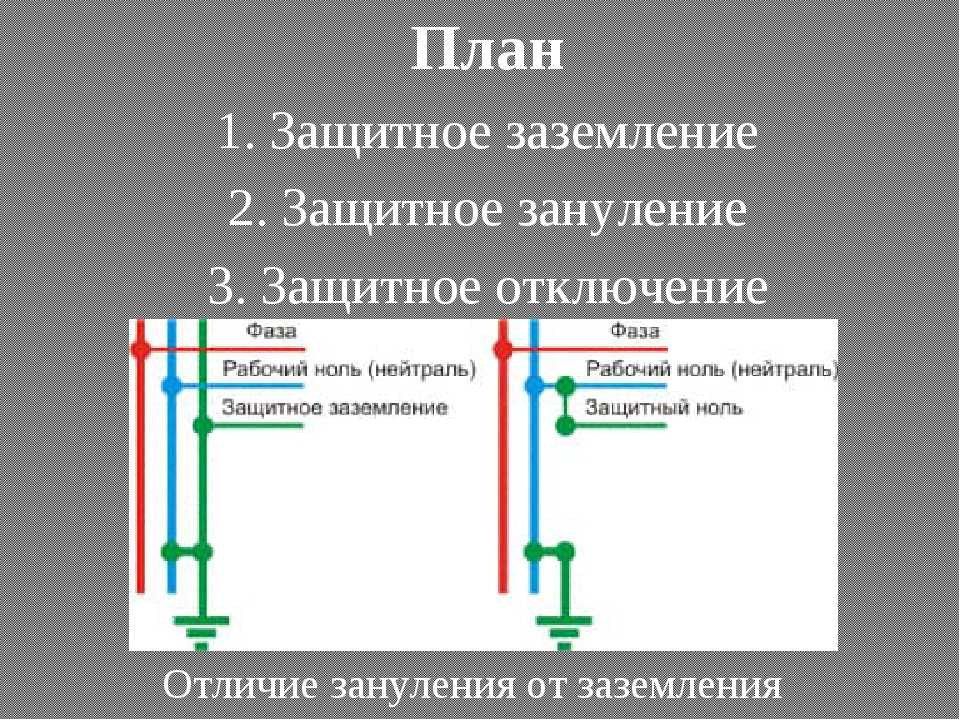

Схема заземления и зануления

Что надёжнее

Сравнивая заземление и зануление по надежности и ответить на вопрос что лучше, необходимо исходить из их назначения, а также из следующих соображений:

1. Эффективность каждого из этих видов защиты зависит от конкретных условий их применения.
2. В соответствии с требованиями ПУЭ зануление применяется лишь в тех случаях, когда нет возможности сделать качественное заземление (этим они и отличаются, по сути).
3. Поскольку скорость срабатывания включенного в фазную цепь автомата или предохранителя не очень высока – зануление считается менее надежным, чем мгновенно срабатывающее УЗО или работающее постоянно заземление.

Еще одним существенным отличием заземления от зануления, заметно снижающим надежность последнего, является зависимость аварийного тока от точки пробоя изоляции на корпус устройства. Если это случается, например в самом начале обмотки электродвигателя, то ток в цепи будет максимальным и защита сработает чётко.

Схема работы системы зануления при пробое изоляции (рисунок слева). Схема поражения человека электрическим током без системы зануления и заземления (рисунок справа)

В случае, когда пробой изоляции окажется ближе к нулевому рабочему проводнику – разность напряжений между точкой замыкания и проводом PEN окажется равной нулю. Вследствие этого оно может не сработать совсем. Именно поэтому защитное зануление используется чаще всего как вынужденная мера, к которой прибегают в отсутствии возможности обустроить надежное заземление (в многоквартирных домах старой застройки, например).

При рассмотрении вопроса о том, как сделать защиту в частном доме, последний решается намного проще. В данном случае все условия для обустройства полноценного заземления электроустановок и электроприборов налицо, защитный контур можно сделать под окном в огороде, например. Последующие действия сводятся к простому соединению ЗК посредством толстого медного проводника с главной заземляющей шиной вводного щитка.

В заключение отметим, что заземление и зануление – это различные подходы к одному и тому же техническому решению, обеспечивающему надежную защиту человека от поражения электрическим током. Выбор того, что лучше, зависит от целого ряда причин, определяемых условиями эксплуатации защищаемого оборудования, а также от преследуемых целей.

Предлагаем Вам ознакомиться с видео о том, чем отличается заземление от зануления.

Заземление и заземление: наука, преимущества, инструкции

Мы включаем продукты в статьи, которые мы считаем полезными для наших читателей. Если вы покупаете товары или услуги по ссылкам на нашем веб-сайте, мы можем получить небольшую комиссию.

Лиам Маколифф М.Т.С. Обновлено 3 марта 2022 г.

«Заземление» и «Заземление» — это два названия, данные терапевтическим методам, которые соединяют тело с естественными электрическими свойствами земли для различных преимуществ для здоровья.

Поначалу это может звучать немного странно. Но наука о заземлении и заземлении убедительна: земля богата свободными электронами (отрицательно заряженными), которые при соединении с телом могут помочь нейтрализовать свободные радикалы, обеспечивая антиоксидантные и иммуностимулирующие свойства [1].

Стоит отметить, что тип заземления, о котором мы здесь говорим, отличается от «заземления» в психиатрических учреждениях, где люди практикуют осознанность и работу с дыханием для регуляции нервной системы и снижения беспокойства.

В этой статье мы рассмотрим науку заземления и заземления, пользу заземления для здоровья, а также способы заземления как в помещении, так и на улице.

Содержание

• Что такое заземление?
• Преимущества заземления и заземления
• Как работает заземление
• Наука о заземлении и заземлении
• Практика заземления и заземления
• Заземление и заземление: выводы

Что такое заземление?

Заземление, также известное как заземление, относится к практике подключения вашего тела к естественному электрическому заряду земли. Заземлить так же просто, как регулярно ходить босиком на открытом воздухе, лежать на пляже и плавать в естественных водоемах.

Заземление и заземление также можно практиковать в помещении с использованием недорогих систем заземления, включая прокладки и патчи, которые подключаются к заземляющей розетке вашей бытовой электрической цепи [2].

Преимущества заземления и заземления

Хотя исследования еще только начинаются, люди практикуют заземление и заземление для поддержания своего здоровья и хорошего самочувствия различными способами. Предполагаемые преимущества включают:

• Уменьшение усталости и увеличение энергии
• Уменьшение хронической боли
• Уменьшение воспаления
• Более быстрое восстановление после упражнений
• Улучшение/поднятие настроения
• Снижение артериального давления и гипертонии

5 Поддержка здоровья сердца0021

• Улучшение качества сна

Как работает заземление

Считается, что заземление и заземление воздействуют на электрическую матрицу, общую для Земли и всех живых клеток, включая те, которые составляют человеческое тело.

Считается, что заземление соединяет тело с естественным полем слабо отрицательно заряженных свободных электронов Земли. Электропроводность, присутствующая в этой матрице, может нейтрализовать свободные радикалы (неспаренные электроны) в организме. Эта активность может обеспечивать функции иммунной защиты, подобные антиоксидантам [2].

Наука о заземлении и заземлении

Наука о заземлении все еще развивается, и большинство из них были довольно небольшими. Тем не менее, результаты удивительно полезны и почти не имеют риска или побочных эффектов.

Уменьшает усталость и боль

Рандомизированное контрольное исследование 2019 года, посвященное влиянию заземления (заземления) на массажистов, использующих заземляющие коврики, показало, что: в усталости, подавленном настроении, утомлении и боли при заземлении по сравнению с отсутствием заземления.

Через месяц после исследования также повысилась физическая функция и уменьшились депрессивное настроение и утомляемость» [2].

Заземление для уменьшения воспаления

Обзорное исследование 2020 года показало, что заземление оказывает значительное противовоспалительное действие.

Авторы обнаружили, что «заземление уменьшает или даже предотвращает основные признаки воспаления после травмы: покраснение, жар, отек, боль и потерю функции. Быстрое разрешение болезненного хронического воспаления было подтверждено в 20 тематических исследованиях с использованием медицинской инфракрасной визуализации».

Повышение кровообращения

В том же обзорном исследовании цитируются исследования, демонстрирующие, что заземление увеличивает приток крови к различным частям тела, включая лицо. См. изображение ниже:



Заземление во время сна

Исследование, проведенное в 2004 году, посвященное влиянию заземления во время сна с помощью заземляющих ковриков, показало, что «заземление человеческого тела на землю («заземление») во время сна снижает уровни кортизола и повторно синхронизируют секрецию гормона кортизола в соответствии с естественным профилем 24-часового циркадного ритма».

Интересно, что изменения качества сна были наиболее заметными у участников женского пола.

Исследователи также обнаружили, что участники сообщили о снижении боли и стресса [3]

Сочетание методов заземления с позами йоги перед сном может улучшить качество сна.

Восстановление после физических упражнений

Исследование, проведенное в 2015 году, посвященное влиянию заземляющих пластырей на восстановление после физических нагрузок, показало, что они значительно влияют на наличие маркеров воспаления и восстановления в крови, включая нейтрофилы и тромбоциты [3].

Эти данные свидетельствуют о том, что заземление может положительно влиять на заживление и облегчение боли.

Заземление при гипертонии и артериальном давлении

Первое исследование, специально посвященное влиянию заземления на артериальное давление, было проведено в 2018 году.

В течение 12-недельного исследования все 10 участников с гипертонией продемонстрировали значительное улучшение систолического уровня. Улучшения изменились с 8,6% до 22,7%, в среднем на 14,3% [4]

Как практиковать заземление и заземление

Вы можете практиковать заземление как в помещении, так и на улице, бодрствуя и спя.

Заземление чрезвычайно легко практиковать, так как оно просто требует обратного подключения к исходной связи, которую люди имеют с землей, установив прямой физический контакт.

Заземление на открытом воздухе

Большинство людей заземляются снаружи, снимая обувь и носки и вставая на голую землю, камень или траву. Положить руки на землю или лечь всем телом также эффективно.

Простая ходьба босиком, лежание на пляже и плавание в естественных водоемах — все это методы заземления, которые большинство из нас использует, даже не подозревая об этом.

• Прогуляйтесь босиком по траве
• Полежите на пляже или на земле – устройте пикник!
• Переход вброд и плавание в естественных водоемах

Заземление в помещении

Для заземления в помещении требуется специальное оборудование, такое как заземляющие коврики, носки и простыни. Многие из этих продуктов подключаются к заземляющей розетке в ваших электрических розетках. Эта заземляющая розетка соединена проводами со стержнем, помещенным в землю. Он уже есть как часть вашей обычной электропроводки, и к нему легко подключиться.

Использование заземляющего коврика в сочетании с письменным столом может быть эффективным способом улучшения состояния здоровья в офисе.

Заземляющее оборудование для помещений

• Заземляющие маты
• Заземляющие одеяла
• Заземляющие носки
• Заземляющие накладки

Заземление и заземление: Вывод

электрические свойства земли.

Считается, что все клетки, в том числе те, из которых состоят наши тела, связаны с землей электрической матрицей. Земля изобилует отрицательно заряженными свободными электронами, которые при соединении с нашим телом обеспечивают антиоксидантные и иммунологические преимущества.

Хотя исследования все еще продолжаются, исследования показывают, что заземление и заземление могут иметь мощные положительные преимущества, включая уменьшение воспаления, улучшение заживления ран, снижение артериального давления, более быстрое восстановление мышц и улучшение сна.

Связанные посты в блоге

Keto, Carnivore, Nutrition

октября 23 2022

+ Read Dire

Кето, Carnivor 19 октября 2022 г.

+ Подробнее

Кето, плотоядные, питание

17 октября 2022 г.

+ Подробнее

Прокрутите вверх

Разница между заземлением и заземлением со сравнительной таблицей

Одно из основных различий между заземлением и заземлением заключается в том, что при заземлении токоведущая часть подключается к земле, тогда как при заземлении обесточенные части подключаются к земле. Другие различия между ними объясняются ниже в виде сравнительной таблицы.

Содержание: Заземление V/S Заземление

• Сравнительная таблица
• Определение
• Ключевые отличия
• Спецификация для заземляющего электрода

Сравнительная таблица

Основание для сравнения	Заземление	Заземление
Определение	Токоведущая часть соединена с землей.	Корпус оборудования заземлен.
Расположение	Между нейтралью оборудования и землей	Между корпусом оборудования и земляным котлом, расположенным под поверхностью земли.
Символ
Нулевой потенциал	Не имеет	Есть
Защита	Защита оборудования энергосистемы.	Защита человека от поражения электрическим током.
Приложение	Обеспечить обратный путь к текущему.	Разряжает электрическую энергию на землю.
Типы	Три (твердое, резистивное и реактивное заземление)	Пять (трубное, пластинчатое, стержневое заземление, заземление через отвод и полосовое заземление)
Цвет провода	Черный	Зеленый
Используйте	Для балансировки несимметричной нагрузки.	Во избежание поражения электрическим током.
Примеры	Нейтраль генератора и силового трансформатора соединена с землей.	Корпус трансформатора, генератора, двигателя и т. д. заземляется.

Определение заземления

При заземлении токоведущие части непосредственно соединены с землей. Заземление обеспечивает обратный путь для тока утечки и, следовательно, защищает оборудование энергосистемы от повреждений.

Когда в оборудовании возникает неисправность, ток во всех трех фазах оборудования становится несимметричным. Заземление отводит ток неисправности на землю и, следовательно, уравновешивает систему

Заземление имеет несколько преимуществ, таких как устранение перенапряжения, а также сброс перенапряжения на землю. Заземление обеспечивает большую безопасность оборудования и повышает надежность эксплуатации.

Определение заземления

Под «заземлением» понимается соединение нетоковедущей части оборудования с землей. Когда в системе возникает неисправность, то повышается потенциал обесточенной части оборудования, а когда любой человек или бездомное животное прикасается к корпусу оборудования, то они могут получить удар током.

Заземление отводит ток утечки на землю и тем самым защищает персонал от поражения электрическим током. Он также защищает оборудование от ударов молнии и обеспечивает разрядный путь для разрядника, разрядника и других устройств.

Заземление достигается путем соединения частей установки с землей с помощью заземляющего провода или заземляющего электрода, находящегося в тесном контакте с почвой, расположенной на некотором расстоянии ниже уровня земли.

Основные различия между заземлением и заземлением

1. Заземление определяется как соединение нетоковедущей части, такой как корпус оборудования или корпус, с землей. При заземлении токоведущая часть, такая как нейтраль трансформатора, напрямую соединена с землей.
2. Для заземления используется провод черного цвета, для заземления зеленого цвета используется провод.
3. Заземление уравновешивает несбалансированную нагрузку, при этом заземление защищает оборудование и человека от поражения электрическим током.
4. Заземляющий провод размещается между нейтралью оборудования и землей, тогда как при заземлении заземляющий электрод размещается между корпусом оборудования и земляным колодцем, который находится под землей.
5.  При заземлении оборудование физически не подключено к земле, и ток на земле не равен нулю, тогда как при заземлении система физически подключена к земле и имеет нулевой потенциал.
6. Заземление дает путь нежелательному току и, следовательно, защищает электрооборудование от повреждения, в то время как заземление снижает высокий потенциал электрооборудования, вызванный неисправностью, и, таким образом, защищает тело человека от поражения электрическим током.
7. Заземление подразделяется на три типа. Это твердое заземление, заземление сопротивления и заземление реактивного сопротивления. Заземление может быть выполнено пятью способами. Существуют различные методы заземления: заземление трубы, заземление пластинами, заземление стержнем, заземление через отвод и заземление полосой.

Технические характеристики заземляющих электродов

1. Заземляющий электрод не следует размещать рядом со зданием, система установки которого заземлена, на расстоянии более 1,5 м.
2. Сопротивление заземляющего провода не должно быть более 1 Ом.
3. Проволока для электрода и цепи должна быть изготовлена ​​из одного и того же материала.
4. Электроды должны располагаться в вертикальном положении так, чтобы они могли касаться слоев земли.

Размер жилы должен быть не менее 2,6 мм ² или половины провода, используемого для электропроводки. Неизолированный медный провод используется для заземления и заземления. Зеленый 6 THHN (проволока с термопластичным нейтральным покрытием) и калиброванная медная проволока различных размеров, таких как 2, 4, 6, 8 и т. Д., Также используются для заземления и заземления.
