Выбор трансформаторов напряжения: формулы, расчет, защита ТН, схемы

Содержание

устройство, классификация, принцип работы, видео

Трансформатор напряжения – это один из видов трансформаторов, который еще называют измерительным, предназначеннный для отделения первичных цепей высокого и сверх высокого напряжений и цепей измерений, РЗ и А. Также их используют для понижения высоких напряжений (110, 10 и 6 кВ) до стандартных нормируемых величин напряжений вторичных обмоток – 100 либо 100/√3.

Помимо этого, применение трансформаторов напряжение в электроустановках позволяет изолировать маломощные низковольтные измерительные приборы и устройства, что удешевляет стоимость и позволяет использовать более простое оборудование, а также обеспечивает безопасность обслуживания электроустановок.

Трансформаторы напряжения нашли широкое применение в силовых электроустановках высокого напряжения

От точности их работы зависит правильность коммерческого учета электроэнергии, селективность действия устройств РЗ и противоаварийной автоматики, также они служат для синхронизации и питания автоматики релейной защиты ЛЭП от коротких замыканий, и др.

Измерительный трансформатор конструктивно практически не отличается от стандартных силовых трансформаторов. Он состоит из обмоток: первичной и одной либо нескольких вторичных и стального сердечника, набранного листами электротехнической стали. Первичная обмотка имеет большее количество витков, в сравнении со вторичной. На первичную — подается напряжение, которое требуется измерить, а ко вторичным — подключаются ваттметр и пр. измерительные аппараты. Поскольку ваттметр имеет значительное сопротивление, то по вторичной принято считать, что протекает малый ток. Поэтому полагают, что измерительный трансформатор напряжения функционирует в режимах близких к холостому ходу.

Такие трансформаторы оснащают разъемами для подключения: первичная обмотка присоединяется к цепям силового напряжения, а ко вторичной могут подключены — реле, обмотки вольтметра или ваттметра и пр. приборы. Принцип действия у них аналогичен силовому трансформатору: трансформирование напряжения в измерительном трансформаторе производится переменным магнитным полем.

Интересное видео о работе и принципе устройста трансформаторов тока смотрите ниже:

Потери намагничивания обуславливают некоторую погрешность в классах точности.

Погрешность определяется:

Конструкцией предусматривается компенсация погрешности по напряжению благодаря уменьшению количества витков первичной обмотки, устранению угловой погрешности с помощью компенсирующих обмоток. Простейшая схема включения трансформатора напряжения

Классификация трансформаторов напряжения

Трансформаторы напряжения принято разделять по следующим признакам:

  1. По количеству фаз:
    • однофазные;
    • трехфазные.
  2. По числу обмоток:
    • 2-х-обмоточные;
    • 3-х-обмоточные.
  3. По способу действия системы охлаждения:
    • электрические устройства с масляным охлаждением;
    • электрические устройства с воздушной системой охлаждения ( с литой изоляцией либо сухие).
  4. По способу установки и размещения:
    • для наружной установки;
    • для внутренней;
    • для комплектных РУ.
  5. По классу точности: по нормируемым величинам погрешностей.

Виды трансформаторов напряжения

Рассмотрим несколько трансфомраторов напряжения разных производителей:

Трансформатор напряжения ЗНОЛ-НТЗ-35-IV-11

Производиель — Невский трансформаторный завод «Волхов».

Назначение и область применение ЗНОЛ-НТЗ

Трансформаторы предназначены для наружной установки в открытых распределительных устройствах (ОРУ). Трансформаторы обеспечивают передачу сигнала измерительной информации измерительным приборам и устройствам защиты и управления, предназначены для использования в цепях коммерческого учета электроэнергии в электрических установках переменного тока на класс напряжения 35 кВ. Трансформаторы выполнены в виде опорной конструкции.

Корпус трансформаторов выполнен из компаунда на основе гидрофобной циклоалифатической смолы «Huntsman», который одновременно является основной изоляцией и обеспечивает защиту обмоток от механических и климатических воздействий.

Рабочее положение трансформаторов в пространстве — вертикальное, высоковольтными выводами вверх.

Рисунок — Габаритные размеры трансформатора

Рисунок — схемы подключения обмоток трансформаторов

Характеристики:

  1. Класс напряжения по ГОСТ 1516.3, кВ — 27 35 27
  2. Наибольшее рабочее напряжение, кВ — 30 40,5 40,5
  3. Номинальное напряжение первичной обмотки, кВ — 15,6 20,2 27,5
  4. Номинальное напряжение основной вторичной обмотки, В — 57,7 100
  5. Номинальное напряжение дополнительной вторичной обмотки, В — 100/3, 100 127
  6. Номинальные классы точности основной вторичной обмотки — 0,2; 0,5; 1; 3

Ещё одно интересное видео о работе трансформаторов тока:


Трехфазная антирезонансная группа трансформаторов напряжения 3хЗНОЛПМ(И)

Производитель «Свердловский завод трансформаторов тока»

Назначение 3хЗНОЛПМ(И)

Трансформаторы предназначены для установки в комплектные устройства (КРУ), токопроводы и служат для питания цепей измерения, защиты, автоматики, сигнализации и управления в электрических установках переменного тока частоты 50 или 60 Гц в сетях с изолированной нейтралью.

Трансформаторы изготавливаются в климатическом исполнении «УХЛ» категории размещения 2 по ГОСТ 15150.

Рабочее положение — любое.

Расположение первичного вывода возможно как с лицевой так и с тыльной стороны трансформатора.

Трехфазная группа может комплектоваться в 4-ех вариантах:

  • из трех трансформаторов ЗНОЛПМ — 3хЗНОЛПМ-6 и 3хЗНОЛПМ-10;
  • из трех трансформаторов ЗНОЛПМИ — 3хЗНОЛПМИ-6 и 3хЗНОЛПМИ-10;
  • из одного трансформатора ЗНОЛПМ (устанавливается по середине) и двух трансформаторов ЗНОЛПМИ (устанавливаются по краям) — 3хЗНОЛПМ(1)-6 и 3хЗНОЛПМ(1)-10;
  • из двух трансформаторов ЗНОЛПМ (устанавливаются по краям) и одного трансформатора ЗНОЛПМИ (устанавливается по середине) — 3хЗНОЛПМ(2)-6 и 3хЗНОЛПМ(2)-10.

Для повышения устойчивости к феррорезонансу и воздействию перемежающейся дуги в дополниетльные обмотки, соединенные в разомкнутый треугольник, используемые для контроля изоляции сети, рекомендуется включать резистор сопротивлением 25 Ом, рассчитанный на длительное протекание тока 4А.

Внимание! При заказе трансформаторов напряжения для АИСКУЭ обязательно заполнение опросного листа.

Гарантийный срок эксплуатации — 5 (пять) лет со дня ввода трансформатора в эксплуатацию, но не более 5,5 лет с момента отгрузки с завода-изготовителя.

Срок службы — 30 лет.


НАМИТ-10-2

Производитель ОАО «Самарский Трансформатор»

Назначение и область применения

Трансформатор напряжения НАМИТ-10-2 УХЛ2 трехфазный масляный антирезонансный является масштабным преобразователем и предназначен для выработки сигнала измерительной информации для измерительных приборов в цепях учёта, защиты и сигнализации в сетях 6 и 10 кВ переменного тока промышленной частоты с изолированной нейтралью или заземлённой через дугогасящий реактор. Трансформатор устанавливается в шкафах КРУ(Н) и в закрытых РУ промышленных предприятий

Технические параметры трансформатора напряжения НАМИТ-10-2
  1. Номинальное напряжение первичной обмотки, кВ — 6 или 10
  2. Наибольшее рабочее напряжение, кВ — 7,2 или 12
  3. Номинальное напряжение основной вторичной обмотки (между фазами), В — 100 (110)
  4. Ннапряжение дополнительной вторичной обмотки (аД — хД), не более, В — 3
  5. Класс точности основной вторичной обмотки — 0,2/0,5

Рисунок — Габаритные размеры и схема подключения.

Выбор трансформаторов напряжения

Подробности
Категория: ТТ и ТН

Трансформаторы напряжения (ТН) для питания электроизмерительных приборов выбирают по номинальному напряжению первичной обмотки, классу точности, схема соединения обмоток и конструктивному выполнению. Условия выбора и проверки ТН приведены в табл.
Соответствие классу точности проверяют сопоставлением фактической нагрузки вторичной цепи S9 от подключенных приборов с номинальной мощностью вторичной обмотки s2li, заданной для ТН при выбранном классе точности.
Условия выбора и проверки трансформатора напряжения


Параметр

Обозначения параметров, условия выбора

Примечания

Первичное напряжение, кВ

Тип и схема соединения обмоток

В зависимости от назначения

Класс точности

Соответственно/классу точности присоединяемых измерительных приборов; AUt Д6'до„ — расчетная и наибольшая допустимая погрешности напряжения по ГОСТ 1983—77*

Номинальная мощность вторичной обмотки в требуемом классе точности, В-А



Если схема соединения обмоток ТН соответствует схеме соединения параллельных катушек измерительных приборов, то нагрузку на каждую фазу можно определить, суммируя нагрузку всех параллельных катушек приборов. Мощность, потребляемая одной параллельной цепью измерительного прибора, определяется для наиболее нагруженной фазы:
(1)
где Р2 и Q2 — активная и реактивная нагрузки, определяемые в Зависимости от схемы соединения вторичных обмоток ТН и схемы включения приборов.

Если схемы соединения обмоток ТН и катушек напряжения приборов различны, то нагрузку на каждую фазу точно определить нельзя. В этом случае подсчитывают полную трехфазную нагрузку от всех измерительных приборов и сравнивают ее с трехфазной номинальной мощностью одного трансформатора или группы трех однофазных трансформаторов в данном классе точности.
При выполнении практических расчетов нагрузку можно определять арифметическим суммированием без учета схем включения приборов и коэффициентов мощности отдельных нагрузок (за исключением случая, когда S2pacч > S2J:
(2)
где Snpii6— мощность, потребляемая всеми параллельными цепями данного прибора.
Для питания приборов, имеющих две обмотки напряжения (ваттметры, счетчики), целесообразно применять два однофазных ТН, соединенных по схеме открытого треугольника, или трехфазный ТН типа НТМК, снабженный дополнительной обмоткой для компенсации угловой погрешности.
Сечение и длину проводов и кабелей в цепях напряжения расчетных счетчиков следует выбирать такими, чтобы потери напряжения в этих цепях составляли не более 0,25% номинального вторичного напряжения при питании от ТН класса точности 0,5 и не более 0,5 % — класса точности 1,0. Для обеспечения этого требования допускается применение отдельных кабелей от ТН до счетчиков. Потери напряжения от ТН до счетчиков технического учета должны составлять не более 1,5 % номинального напряжения вторичной обмотки. При использовании ТН для контроля изоляции в сетях с изолированной или резонансно-заземленной нейтралью (сети 3—35 кВ) следует применять пятистержневой ТН или группу из трех однофазных ТН. Проверку на электродинамическую и термическую стойкость ТН и их ошиновку при условии расположения ТН в отдельной камере производить не нужно.

Выбор трансформаторов напряжения

Трансформаторы напряжения выбираются:

·    по напряжению установки

·    по конструкции и схеме соединения обмоток;

·    по классу точности;

·    по вторичной нагрузке

где - номинальная мощность в выбранном классе точности, при этом следует иметь в виду, что для однофазных трансформаторов, соединенных в звезду, следует взять суммарную мощность всех трех фаз, а для соеди­ненных по схеме открытого треугольника - удвоенную мощность одного трансформатора;

- нагрузка всех измерительных приборов и реле, присоединенных к трансформатору напряжения, .

Для упрощения расчетов нагрузку приборов можно не разделять по фа­зам, тогда

Если вторичная нагрузка превышает номинальную мощность в выбран­ном классе точности, то устанавливают второй трансформатор напряже­ния и часть приборов присоединяют к нему.

Сечение проводов в цепях трансформаторов напряжения определяется по допустимой потере напряжения. Согласно ПУЭ потеря напряжения от трансформаторов напряжения до расчетных счетчиков должна быть не бо­лее 0,5%, а до щитовых измерительных приборов - не более 1,5% при нормальной нагрузке.

Для упрощения расчетов при учебном проектировании можно прини­мать сечение проводов по условию механической прочности 1,5 мм2 для медных жил и 2,5 мм2 для алюминиевых жил.

Пример.

Задание. Выбрать трансформаторы тока и напряжения для присое­динения измерительных приборов в цепи генератора ТВФ-63-2, включенного на сборные шины 10,5 кВ. Значения токов КЗ приведены в таблице 4.

Решение. Перечень необходимых измерительных приборов выбираем по табл. 4.11[1], схема включения приборов показана на рис. 6. Так как участок от вы­водов генератора до стены турбинного отделения выполнен комплектным токопроводом ТЭКН-20/7800, то выбираем трансформаторы тока, встроенные в токопровод, ТШВ15-6000-0,5/10Р; =1.2 Ом; =20; = 3 с. Сравнение расчетных и каталожных данных приведено в табл. 7.

Для проверки трансформатора тока по вторичной нагрузке, пользуясь схемой включения (рис. 6) и каталожными данными приборов, определяем нагрузку по фазам для наиболее загруженного трансформатора ТА1 (табл. 8).



Рисунок 6 – Схема включения измерительных приборов генератора

Таблица 7 – Расчетные и каталожные данные

Расчетные данные

Каталожные данные

Не проверяются

Таблица 8 – Вторичная нагрузка трансформатора тока

Прибор

Тип

Нагрузка  ВА, фазы

А

В

С

Ваттметр

Д-335

0. 5

-

0.5

Варметр

Д-335

0.5

-

0.5

Счетчик активной энергии

САЗ-И680

2.5

-

2.5

Амперметр регистрирующий

Н-344

-

10

-

Ваттметр регистрирующий

Н-348

10

-

10

Ваттметр (щит турбины)

Д-335

0. 5

-

0.5

Итого



14

10

14



Из таблицы  8 видно, что наиболее загружены трансформаторы тока фаз  А и С. Общее сопротивление приборов, Ом:

Допустимое сопротивление проводов, Ом:

Для генератора 63 МВт применяется кабель с алюминиевыми жилами, ориен­тировочная длина 40 м, трансформаторы тока соединены в полную звезду, поэтому , тогда сечение, мм2:

Принимаем контрольный кабель АКРВГ с жилами сечением 4 мм2. В цепи комплектного токопровода установлен трансфор­матор напряжения типа ЗНОЛ.06-10УЗ. Проверим его по вто­ричной нагрузке. Подсчет нагрузки основной обмотки трансформатора на­пряжения приведен в табл. 9. Вторичная нагрузка, :

Выбранный трансформатор ЗНОЛ.06-10УЗ имеет номинальную мощность 75  в классе точности 0,5, необходимом для присоединения счетчиков. Таким обра­зом, =71,65<, трансформатор будет работать в выбран­ном классе точности.



Таблица 9 – Вторичная нагрузка трансформатора напряжения





Прибор





 Тип

    Sодной

обмотки, ВА

Число

обмоток









Число

приборов

Общая

потребляемая

мощность

Р, Вт

Вольтметр

Э-335

2

1

1

0

1

2

-

Ваттметр

Д-335

1. 5

2

1

0

1

2

-

Варметр

Д-335

1.5

2

1

0

1

3

-

Датчик активной мощности

Е-829

10

-

1

0

1

10

-

Датчик реактивной мощности

Е-830

10

-

1

0

1

10

-

Счетчик активной энергии

И-680

2 Вт

2

0. 38

0.925

1

4

9.7

Ваттметр регистрирующий

Н-348

10

2

1

0

1

20

-

Вольтметр регистрирующий

Н-344

10

1

1

0

1

10

-

Частотомер

Э-372

3

1

1

0

2

6

-

ВЫБОР ИЗМЕРИТЕЛЬНЫХ ТРАНСФОРМАТОРОВ НАПРЯЖЕНИЯ — КиберПедия



Измерительные трансформаторы напряжения (ИТН) выбирают по номинальному напряжению первичной обмотки , классу точности, номинальной мощности вторичной обмотки и схеме соединения.

Трансформаторы, предназначенные для присоединения счетчиков, должны отвечать классу 0,5. Для присоединения щитовых измерительных приборов используют трансформаторы классов 1 и 3.

В цепи генераторов (в комплектном токопроводе) устанавливают обычно две группы ИТН, каждая из которых состоит из трех однофазных трансформаторов. При этом одна группа присоединяется по схеме

, а другая по схеме . В остальных цепях предусматривается одна группа по схеме . Включение дополнительных вторичных обмоток в разомкнутый треугольник необходимо для измерения напряжения нулевой последовательности. К вторичным обмоткам, соединенным в звезду, присоединяются измерительные приборы, датчики мощности, приборы контроля изоляции в цепи. Все катушки приборов следует распределять равномерно между фазами вторичных обмоток трансформатора напряжения. Для подсчета нагрузки трансформатора напряжения рекомендуется следующая форма записи (табл.4.14).



Таблица 4.14

Измерительные приборы ИТН



Наименование прибора Тип Мощность одной катушки Число катушек Общая потребляемая мощность прибора
, Вт , Вар
Вольтметр Э335 2,0 ВА -
Ваттметр Д335 1,5 ВА -
Счетчик активной энергии И680 2,0 Вт 0,38 0,925 9,7
Счетчик реактивной энергии И676 2,0 Вт 0,38 0,925 14,5
Итого



Здесь , . Суммарная вторичная нагрузка группы однофазных трансформаторов



, (65)



Условия выбора ИТН приведены в табл.4.15.



Таблица 4.15

Выбор ИТН





Каталожные данные измерительных трансформаторов приведены в табл.4.16 - 4.19.

При соединении группы однофазных трансформаторов в звезду под мощностью следует понимать мощность всех трех фаз (утроенное значение номинальной вторичной мощности, приведенной в справочных материалах).

Сечение проводов в цепях ИТН определяется по допустимой потере напряжения, которая для счетчиков не должна превышать 0,5% , а для щитовых измерительных приборов - 1,5% при нормальной нагрузке.





Таблица 4.16

Измерительные трансформаторы напряжения



Тип Класс напряжения, кВ Номинальные напряжения обмоток Номинальная мощность, ВА, в классе точности Схема соединений
первичной, кВ вторичной, В допол. вторичной, В 0,2 0,5
НОМ - 10 6,3; 6,6; 10; 11 - - 1/1-0
НОМ – 15 13,8; 15 15,75; 18 - - 1/1-0
НОМ - 35 - - 1/1-0
НОЛ.08-10 10; 11 - 1/1-0





Продолжение таблицы 4. 16



Тип Класс напряжения, кВ Номинальные напряжения обмоток Номинальная мощность, ВА, в классе точности Схема соединений
первичной, кВ вторичной, В допол. вторичной, В 0,2 0,5
ЗНОМ - 15 6/ ; 10,5/ ; 13,8/ ; 15,75/ 100/ 100/3 - 1/1/1-0-0
ЗНОМ - 20 18/ ; 20/ 100/ 100/3 - 1/1/1-0-0
ЗНОМ - 24 24/ 100/ 100/3 - 1/1/1-0-0
ЗНОМ - 35 35/ 100/ 100/3 - 1/1/1-0-0
ЗНОМ - 110 110/ 100/ - 1/1/1-0-0
ЗНОЛ. 06 - 6 6/ ; 6,3/ ; 6,6/ ; 6,9/ 100/ 100/3 (100) 1/1/1-0-0
ЗНОЛ.06-10 10/ ; 11/ 100/ 100/3 (100) 1/1/1-0-0
ЗНОЛ.06-15 13,8/ ; 15,75/ 100/ 100/3 (100) 1/1/1-0-0
ЗНОЛ.06-20 18/ ; 20/ 100/ 100/3 (100) 1/1/1-0-0
ЗНОЛ.06-24 24/ 100/ 100/3 (100) 1/1/1-0-0
НТМК-6 3; 6 - - Y/Y0-0
НТМК-10 - - Y/Y0-0
НТМИ-6 3; 6 100/3 - Y0/Y0/ٮ-0
НАМИ-10 6; 10
НТМИ-10 100/3 - Y0/Y0/ٮ-0
НТМИ-18 13,8; 15,75; 18 100/3 - Y0/Y0/ٮ-0
НАМИ-35 35/
НАМИ-110 110/ 100/ 1/1/1/1-0-0
НКФ-110 110/ 100/ 100/ (100) - 1/1/1-0-0
НКФ-220 220/ 100/ - 1/1/1-0-0
НАМИ-220 220/ 100/ 1/1/1/1-0-0
НКФ-330 330/ 100/ - 1/1/1-0-0
НАМИ-330 330/ 100/ 1/1/1/1-0-0
НКФ-500 500/ 100/ 1/1/1/1-0-0

Продолжение таблицы 4. 16







Таблица 4.17

Выбор трансформатора напряжения.

Таблица №14

Расчётные величины Каталожные данные ТН типа НКФ – 110 - 57 Условия выбора
Uуст = 110 кВ Uн = 110 кВ Uуст Uн
S2 = 23,4 B S= 30B S2 S2H



Для подсчёта S2 при выборе ТН рекомендуется форма записи, приведённая в табл. №15

Вторичная нагрузка трансформатора напряжения

Таблица №15

Наименов. прибора Тип прибора Число приборов Мощность одной катушки B Число катушек Cos Sin Общая потребляемая мощность
Р, Вт Q, ВА
Вольтметр Э- 335
Счётчик активной энергии И-680 0,925 9,7
Счётчик реактивной энергии И – 673 0,925 9,7
Ваттметр Д-335 1,5
Итого:             19,4



=

Номинальная мощность S2H TH равна 30 ВА, что приемлемо для питания приборов, следовательно, ТН выбираем типа НКФ – 110 – 57.

Сечение проводов к ТН типа НКФ - 110 - 57 принимаем, по алюминию, равное 2,5 мм2.



Пример конструкции РУ

Рис.5 ОРУ 110кВ

(ОРУ 110кВ с двумя системами сборных шин и с обходной системой, разрезы.)



В настоящее время связь тепловых станций типа ТЭЦ средней и большой мощности с системой чаще всего осуществляется через открытое распределительное устройство 110 – 220 кВ. Наиболее распространённой схемой этих ОРУ является схема с двумя системами сборных шин и обходной системой шин.

В открытых распределительных устройствах две рабочие системы шин примыкают друг к другу, обходная система шин отнесена за линейные порталы. Для выключателей принята однорядная установка, что позволяет примерно на 20% уменьшить ширину ОРУ по сравнению с двух рядным расположением. Соединение между выключателем и трансформатором выполнено жёсткими шинами.


Похожие статьи:

Вторичные цепи трансформатора напряжения | Заметки электрика

Здравствуйте, уважаемые гости и читатели сайта «Заметки электрика».

На одной из обслуживаемых мной подстанций напряжением 10 (кВ) не так давно мы произвели замену всех индукционных счетчиков типа САЗУ-И670М на электронные ПСЧ-4ТМ.05М.01 (вот схема подключения трехфазного счетчика в сеть 10 (кВ).

Причин для замены было несколько. Класс точности 2,0 у САЗУ-И670М не соответствовал современным требованиям к классу точности для расчетных счетчиков (подробнее читайте здесь). Также не сводился баланс между приборами учета вводных и отходящих фидеров.

Как говорится, сделали хорошее дело, но здесь есть существенный нюанс, о котором я расскажу в данной статье.

Дело в том, что потребляемая полная мощность индукционного счетчика САЗУ-И670М в каждой цепи напряжения находится в пределах от 5 (ВА) до 6 (ВА), а у электронного ПСЧ-4ТМ. 05М.01 - не более 0,8 (ВА), т.е. меньше практически в 7-8 раз.

Вот партия новых счетчиков ПСЧ-4ТМ.05М.01.

Класс точности у ПСЧ-4ТМ.05М.01 для активной энергии составляет 0,5S, а для реактивной — 1. Напряжение (В): 3х(57,7-115)-(100-200).

Соответственно, что после замены счетчиков мощность нагрузки вторичной обмотки трансформатора напряжения (ТН) значительно уменьшилась. В связи с этим нужно измерить фактическую мощность вторичных цепей ТН и убедиться в том, что она не уменьшилась ниже требуемого уровня. Все бы ничего, но эти счетчики входят в коммерческую систему учета электроэнергии (аналог системы АСТУЭ), а значит малейшая погрешность при учете потребляемой электроэнергии напрямую влияет на дополнительные финансовые затраты для предприятия.

А какой требуемый уровень нагрузки должен быть у ТН? Об этом читайте чуть ниже.

На подстанции, где производилась замена счетчиков имеется 4 секции КРУ-10 (кВ). В качестве примера я покажу замер и расчет фактической мощности нагрузки ТН-4 сек.



Технические данные НТМИ-10 и место его установки

В качестве измерительного трансформатора напряжения применяется трансформатор НТМИ-10. Он является трехфазным трехобмоточным, масляным, с дополнительной обмоткой для контроля изоляции. Более подробно о нем читайте в статье про конструкцию и схему подключения НТМИ-10.

Технические данные НТМИ-10 (кратко):

  • коэффициент трансформации основной обмотки 10000/100 (В)
  • номинальная мощность 120 (ВА) для класса точности 0,5
  • номинальное вторичное напряжение основной обмотки 100 (В)
  • группа соединения Yo/Yo-12

НТМИ-10 установлен на выкатном элементе (каретке).

Силовые контакты (разъемы) выкатного элемента.

Вторичные цепи соединяются с релейным отсеком с помощью соединительной гребенки.

Напомню Вам, что от этих гребенок я отказываюсь и перехожу на немецкие разъемы Harting.

В 2011 году (еще до замены счетчиков) к нам приезжала метрологическая служба (у моей электролаборатории нет права проводить поверки измерительных трансформаторов) и проводила поверку этого трансформатора напряжения, где в том числе и измеряла его фактическую нагрузку, а также потери напряжения в цепях от ТН до счетчиков.

Вот скан-копия этого протокола:

Как видно из протокола, то фактическая нагрузка ТН до замены счетчиков была 45 (ВА). Межповерочный интервал составляет 4 года, а значит следующую поверку нужно проводить только в 2015 году.

Но в связи с изменением нагрузки ТН, по рекомендациям Государственной системы обеспечения единства измерений (методика измерений МИ 3195-2009 «Мощность нагрузки трансформаторов напряжения. Методика выполнения измерений без отключения цепей», п.13.3) нужно обязательно проводить его внеочередную поверку, т.е. руководителю предприятия нужно будет оплатить визит метрологов, которые проведут все необходимые замеры и предоставят официальный протокол поверки ТН.

Пока метрологи не приехали, я решил самостоятельно измерить и рассчитать фактическую мощность нагрузки ТН, и сделать собственный вывод о необходимости установки догрузочных резисторов.

Измерения я буду проводить по рекомендациям методики МИ 3195-2009 «Мощность нагрузки трансформаторов напряжения. Методика выполнения измерений без отключения цепей». Для этого мне понадобятся электроизмерительные клещи, прошедшие поверку (в моем случае достаточно калибровки). Относительная погрешность клещей при измерении токов и напряжений должна быть не более 7%.

Я буду использовать электроизмерительные клещи Mustech М266С - по перечисленным выше требованиям они вполне подходят. Для ознакомления представлю Вашему вниманию несколько полезных статей по работе с электроизмерительными приборами:

Как измерить нагрузку ТН

Схема вторичных цепей трансформатора напряжения НТМИ-10.

Небольшие пояснения к схеме:

  • АВ — автомат цепей напряжения ~100 (В)
  • А601, В600, С601, О601 — маркировка выводов основной обмотки (звезда)
  • Н601, Н600 — маркировка выводов дополнительной обмотки (разомкнутый треугольник)
  • ДС — антирезонансные добавочные сопротивления 25 (Ом) мощностью 400 (Вт)
  • ПИ — вольтметровый переключатель
  • V — киловольтметр

Тип автомата цепей напряжения ~100 (В) — АП-50Б (с блок-контактами, действующими через указательное реле в предупредительную сигнализацию).

На данный момент к основной обмотке ТН подключены 7 электронных счетчиков электрической энергии ПСЧ-4ТМ.05М.01 и два киловольтметра: один через вольтметровый переключатель, а другой - на щите управления. Тип киловольтметров — Э30.

Вольтметровый переключатель собран на 6 положений: АВ, ВС, АС, АО, ВО и СО.

К дополнительной обмотке подключено реле контроля изоляции РН-53/60Д (1 шт.).

Для расчета фактической мощности нагрузки ТН, мне достаточно будет измерить следующие параметры:

  • ток в фазе А (Iа)
  • ток в фазе В (Ib)
  • ток в фазе С (Ic)
  • фазное напряжение Uао
  • фазное напряжение Ubо
  • фазное напряжение Ucо

Измерение я буду проводить при работающем трансформаторе напряжения и без разрыва вторичных цепей.

Вся нагрузка основной обмотки проходит через автомат цепей напряжения ~100 (В), поэтому удобнее всего замер фазных токов выполнить на его выводах.

Вот измеренные значения токов по каждой фазе:

  • Iа = 0,07 (А)
  • Ib = 0,08 (А)
  • Ic = 0,11 (А)

Фазные напряжения удобнее всего измерить на вольтметровом переключателе.

Вот измеренные значения фазных напряжений:

  • Uао = 60,5 (В)
  • Ubо = 58,5 (В)
  • Ucо = 58,9 (В)

Рассчитаем мощность каждой фазы ТН.

Sa = Iа·Uао = 0,07·60,5 = 4,24 (ВА)

Sb = Ib·Ubо = 0,08·58,5 = 4,68 (ВА)

Sс = Iс·Uсо = 0,11·58,9 = 6,48 (ВА)

Вы наверное успели заметить, что измеренные фазные напряжения ТН несколько отличаются от номинального фазного значения 57,7 (В). Это связано с принудительным завышением напряжения на секции. Также на КРУ-4 секции присутствует перекос по напряжению — на него особо не обращайте внимания, т.к. к этой секции подключены двухфазные потребители на стороне 10 (кВ).

В таком случае нужно сделать пересчет потребляемой мощности каждой фазы ТН.

Sa’ = Sa·(Uном/Uао)·(Uном/Uао) = 4,24·(57,7/60,5)·(57,7/60,5)= 3,85 (ВА)

Sb’ = Sb·(Uном/Ubо)·(Uном/Ubо) = 4,68·(57,7/58,5)·(57,7/58,5) = 4,55 (ВА)

Sс’ = Sс·(Uном/Uсо)·(Uном/Uсо)= 6,48·(57,7/58,9)·(57,7/58,9) = 6,21 (ВА)

Рассчитываем фактическую полную мощность нагрузки ТН, которая для трехобмоточного трансформатора напряжения типа НТМИ-10 равна сумме мощностей каждой фазы ТН основной обмотки с учетом мощности нагрузки дополнительной обмотки:

Sтн = Sa’ + Sb’ + Sс’ + Sдоп.

К дополнительной обмотке подключено реле контроля изоляции РН-53/60Д (1 шт.). По паспортным данным его потребляемая мощность при минимальной уставке составляет не более 0,5 (ВА), а при напряжении 100 (В) — 5 (ВА). В расчетах я возьму 0,5 (ВА), т.к. реле не постоянно находится в работе, а только в случае «заземления» фазы на стороне 10 (кВ).

Sтн = Sa’ + Sb’ + Sс’ + Sдоп. = 3,85 + 4,55 + 6,21 + 0,5 = 15,11 (ВА)

Полученную мощность сравниваем с номинальной мощностью ТН. Напомню, что номинальная мощность рассматриваемого трансформатора напряжения НТМИ-10 составляет 120 (ВА). Вот что у меня получилось:

  • до замены счетчиков мощность ТН составляла 45 (ВА), что соответствовало 37,5% от номинальной мощности ТН
  • после замены счетчиков мощность ТН стала 15,11 (ВА), что соответствует 12,59% от номинальной мощности ТН

Таким образом, после замены индукционных счетчиков электроэнергии САЗУ-И670М на электронные ПСЧ-4ТМ.05М.01 фактическая мощность нагрузки ТН получилась ниже требуемого значения, что приводит к большим погрешностям и к работе ТН не в заданном классе точности. Вот этот самый нюанс и есть, про который я говорил в самом начале статьи.

В методике измерений МИ 3023-2006 «Рекомендации. Нормализация нагрузки вторичных цепей измерительных трансформаторов напряжения», п.3 говорится, что фактическая мощность трансформатора напряжения должна находиться в пределах от 25% до 100% от его номинальной мощности (если иного требования не указано в паспорте на конкретный тип ТН).

В нашем случае для обеспечения заданного класса точности ТН есть два варианта. Первый вариант — это замена действующего ТН на ТН с меньшей номинальной мощностью. Второй вариант — это установка догрузочных резисторов во вторичную цепь ТН. Естественно, что второй вариант более экономичный и более простой, поэтому я склонен именно к нему.

Для увеличения фактической нагрузки в необходимые пределы нужно приобрести и установить догрузочные резисторы. В этой же МИ 3023-2006, п.3, говорится, что их мощность должна быть выбрана таким образом, чтобы фактическая мощность ТН с учетом догрузочных резисторов соответствовала (50±10)% от номинальной мощности ТН.

Как видите, с одной стороны сделали хорошее и доброе дело — заменили старенькие индукционные счетчики на новые электронные, а с другой стороны поимели дополнительные затраты на приобретение догрузочных резисторов, на проект на их установку, на монтажные работы (этот пункт будет осуществлен своими руками) и на внеочередные поверки ТН (до установки резисторов во вторичную цепь и после).

P.S. На этом все, а пока я начну рассчитывать мощность догрузочных резисторов, ведь с установкой резисторов ТН будет работать с минимальными погрешностями, а потребляемая мощность из сети будет рассчитана максимально точно. Спасибо за внимание.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Выбор трансформаторов напряжения | CLOU GLOBAL

Время считывания: 1 мин.

Измерительные трансформаторы напряжения (VT, иногда также сокращенно PT для трансформатора напряжения) используются на первичной стороне распределительных трансформаторов среднего и высокого напряжения. Цель состоит в том, чтобы обеспечить изолированное стандартизованное значение низкого напряжения на вторичной стороне для устройств измерения и защиты энергии.


До 100 кВ ТН обычно работают с индуктивной связью.Выше 100 кВ связь емкостная. Помимо поддержания соотношения первичной и вторичной обмоток также требуется низкий фазовый сдвиг, поскольку трансформаторы тока работают вместе с трансформаторами тока (ТТ) для измерения. Любой вторичный фазовый сдвиг влияет на измеренный коэффициент мощности и, наконец, на счет.
Номинальное вторичное напряжение для ТН, подключенных между фазой / фазой, составляет 100 В или 110 В. Для однофазных ТН, подключенных между фазой и землей, номинальное вторичное напряжение делится на √3.

Внутренние трансформаторы напряжения среднего напряжения

Рисунки приведены только для примера. Различные производители измерительных трансформаторов имеют широкий спектр различных размеров и форм.

MV-наружный-трансформатор напряжения

Трансформаторы напряжения доступны в различных классах точности. Для учета энергии мы используем кл. 0,2 или Cl. 0,5. Точность гарантируется, если фактическое первичное напряжение находится в пределах от 80% до 120% номинального напряжения, а фактическая нагрузка находится в пределах от 25% до 100% с коэффициентом мощности 0.8 индуктивных.

Стандартные значения выходной мощности (нагрузки): 10, 15, 25, 30, 50, 75, 100, 150, 200, 300, 400, 500 ВА.
ТН также требуется для подачи питания на счетчик. Вы можете произвести сложный расчет нагрузки или заглянуть в паспорта производителя. Они уже упростили выбор. Обычно нагрузка ТН с классом точности 0,5 составляет 100 ВА. Если вы сомневаетесь, спросите своего поставщика.

Установка трансформаторов напряжения требует специальных навыков и знаний о работе в сети среднего или высокого напряжения.Коммунальные предприятия проводят специальное обучение и проводят повторные инструктажи по технике безопасности.

Нагрузку на трансформатор напряжения можно проверить с помощью нашего портативного измерительного оборудования RS350.

Спасибо за внимание.

Руководство по выбору трансформатора среднего напряжения - Трансформаторы

Руководство по выбору трансформатора среднего напряжения

Изолирующие трансформаторы среднего напряжения

TEMCo предназначены для понижения входящей мощности более высокого напряжения для использования напряжений в коммерческих, институциональных или промышленных приложениях. Вентилируемый корпус NEMA 3R делает его пригодным для использования внутри помещений, а также для защиты от дождя и мокрого снега на открытом воздухе. Наши трансформаторы созданы с гарантией долговечности. Вот почему мы предоставляем на них десятилетнюю гарантию.

Характеристики

• 1 или 3 фазы
• Медная или алюминиевая обмотка
• 60 Гц
• NEMA 3R
• Повышение на 150 ° C
• Зарегистрировано в UL и сертифицировано CSA
• 10-летняя гарантия

Как выбрать трансформатор

Выбрать трансформатор напряжения просто.Ознакомьтесь со следующими соображениями, чтобы определить, что лучше всего подходит для вашего приложения. Затем выберите трансформатор из одной из таблиц ниже.

Входное напряжение

Выберите трансформатор, который будет работать от напряжения питания, доступного на вашем предприятии (например, 2400 В, 4160 В или 7200 В). Чтобы убедиться в совместимости, проверьте электрическую схему, щелкнув номер детали и просмотрев страницу продукта.

Частота

Все трансформаторы среднего напряжения TEMCo рассчитаны на 60 Гц.

Обмотки

Модели с медной обмоткой стоят дороже, чем эквивалентные версии с алюминиевой обмоткой. Основное преимущество меди - ее превосходная коррозионная стойкость. Трансформаторы с медной обмоткой обычно используются в агрессивных средах или средах с высокой влажностью, таких как морские приложения, и когда стоимость не имеет значения.

кВА или выходная мощность

Выберите трансформатор

Трансформаторы напряжения по выгодной цене - Выгодные предложения на трансформаторы напряжения от мировых продавцов трансформаторов напряжения

Отличные новости !!! Вы находитесь в нужном месте для трансформаторов напряжения. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress.У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как эти лучшие трансформаторы напряжения вскоре станут одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели трансформаторы напряжения на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в трансформаторах напряжения и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести трансформаторы напряжения по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Трансформатор трансформирует а) напряжение б) текущий в) мощность г) частота д) все вышеперечисленное

Трансформатор - это статическая машина, используемая для преобразования мощности из одной цепи в другую без изменения частоты. Это очень простое определение трансформатора.

История трансформатора

История трансформатора началась в 1880 году. В 1950 году в высоковольтную систему электроснабжения был введен силовой трансформатор 400 кВ. В начале 1970-х годов производились блоки мощностью 1100 МВА, а в 1980 году были произведены трансформаторы класса 800 кВ и даже выше.

Использование силового трансформатора

Производство электроэнергии низкого напряжения очень рентабельно.Следовательно, электроэнергия вырабатывается на низком уровне напряжения. Теоретически эта мощность низкого напряжения может быть передана на приемный конец. Но если уровень напряжения мощности увеличивается, ток мощности уменьшается, что вызывает снижение омических потерь или потерь I2R в системе, уменьшение площади поперечного сечения проводника, т.е. снижение капитальных затрат на систему и ее также улучшает регулирование напряжения в системе. Из-за этого необходимо увеличивать мощность низкого уровня для эффективной передачи электроэнергии.Это делается с помощью повышающего трансформатора на передающей стороне сети энергосистемы. Поскольку эта высоковольтная мощность не может быть напрямую распределена между потребителями, ее необходимо понизить до желаемого уровня на принимающей стороне с помощью понижающего трансформатора. Это использование трансформатора электрической мощности в системе электроснабжения.

Двухобмоточные трансформаторы обычно используются там, где соотношение между высоким и низким напряжением больше 2. Экономически выгодно использовать автотрансформатор там, где соотношение между высоким и низким напряжением меньше 2.Опять же, трехфазный однофазный трансформатор более рентабелен, чем блок из трех однофазных трансформаторов в трехфазной системе. Но все же его предпочтительнее использовать, чем более поздний вариант, когда мощность передачи очень велика, поскольку такой большой трехфазный одноуровневый силовой трансформатор не может быть легко транспортирован с места производителя на рабочее место.

Типы трансформаторов

Трансформаторы

можно классифицировать по-разному, в зависимости от их назначения, использования, конструкции и т. Д.Типы трансформаторов следующие,

Повышающий трансформатор

и понижающий трансформатор - обычно используются для повышения и понижения уровня напряжения в сети передачи и распределения. Трехфазный трансформатор и однофазный трансформатор - Прежний трансформатор обычно используется в трехфазной энергосистеме, поскольку он экономичен, чем позже, но когда размер имеет значение, предпочтительнее использовать блок из трех однофазных трансформаторов, так как легче транспортировать три однофазных блока отдельно, чем один отдельный трехфазный блок.

Электрический силовой трансформатор, распределительный трансформатор и измерительный трансформатор - трансформатор обычно используется в сети передачи, которая обычно известна как силовой трансформатор, распределительный трансформатор используется в распределительной сети, и это трансформатор более низкого номинала, а также трансформатор тока и трансформатор напряжения, которые мы используем для реле и цели защиты в электрической системе питания и в различных приборах в промышленности называются измерительными трансформаторами.Трансформатор с двумя обмотками и автоматический трансформатор - Прежний трансформатор обычно используется там, где соотношение между высоким и низким напряжением больше 2. Его рентабельно использовать позже, когда соотношение между высоким и низким напряжением меньше 2. Внешний трансформатор и внутренний трансформатор - трансформаторы, предназначенные для установки на открытом воздухе, представляют собой наружные трансформаторы, а трансформаторы, предназначенные для установки внутри помещений, - это внутренние трансформаторы.

Мощность "C"

Вспомогательный трансформатор тока или напряжения Внутренний, испытательное напряжение 2500 В

Текущие зонды.Руководство пользователя

Текущее руководство пользователя датчиков ETS-Lindgren L.P. оставляет за собой право вносить изменения в любой продукт, описанный в данном документе, для улучшения функций, дизайна или по любой другой причине. Ничто из содержащегося здесь не

Дополнительная информация

Расчет схемы трансформатора

Расчеты схемы трансформатора Эта таблица и все связанные файлы находятся под лицензией Creative Commons Attribution License, версия 1.0. Чтобы просмотреть копию этой лицензии, посетите http://creativecommons.org/licenses/by/1.0/,

. Дополнительная информация

Формула потери напряжения

www.litz-wire.com HM Wire International Inc. Телефон: 330-244-8501 Факс: 330-244-8561 Формула потери напряжения www.hmwire.com Потеря напряжения в проводе является синонимом потери давления в трубе. Электрический ток

Дополнительная информация

Трехфазное реле контроля CM-PFE

Техническое описание Трехфазное реле контроля CM-PFE CM-PFE - это трехфазное контрольное реле, которое контролирует фазовый параметр, последовательность фаз и обрыв фазы в трехфазной сети.2CDC 251005 S0012 Характеристики

Дополнительная информация

RFI / EMI ТЕЛЕФОННЫЕ ФИЛЬТРЫ

ТЕЛЕФОННЫЕ ФИЛЬТРЫ RFI / EMI Описание Эти диапазоны фильтров специально разработаны для удовлетворения строгих требований к телефонным цепям. Высокая электрическая симметрия между линиями означает, что они

Дополнительная информация

Расчет тока короткого замыкания

Введение Несколько разделов Национального электротехнического кодекса относятся к надлежащей защите от сверхтоков.Безопасное и надежное применение устройств защиты от сверхтоков на основе этих разделов требует, чтобы

Дополнительная информация

Гиперссылки неактивны

Подготовлено: NIB / EOB РУКОВОДСТВО ПО ПЛАНИРОВАНИЮ ДЛЯ ОДИНОЧНЫХ ПОДСТАНЦИЙ, ОБСЛУЖИВАЕМЫХ ОТ ТРАНСМИССИОННЫХ ЛИНИЙ 05503 Отдел: Электрические T&D Раздел: T&D Инженерная и техническая поддержка Утверждено: G.O. Duru (GOD)

Дополнительная информация

Система обнаружения утечки воды

Руководство по установке и эксплуатации системы обнаружения утечек воды 505-334-5865 тел. 505-334-5867 факс www.rodisystems.com электронная почта: [email protected] 936 Highway 516 Aztec, NM 87410-2828 Изменения руководства и авторские права

Дополнительная информация

Приложение FIT TIER 2

Информация о заявке FIT TIER 2 Приведенная ниже информация автоматически заполняется из вашей регистрационной информации: Дата заявки на получение разрешения на строительство: Дата завершения проекта: Имя: Адрес: Город: Штат:

Дополнительная информация

Датчики температуры серии A99B

ВЕНТИЛЯТОРЫ 125, 121, 930, 930.5 Продукт / технический бюллетень A99 Дата выпуска 0615 Температурные датчики серии A99B Датчики температуры серии A99B являются пассивными датчиками PTC (положительного температурного коэффициента). Датчики A99B

Дополнительная информация

AD425S Автоматический дверной привод

EC8666 Statement Автоматический дверной привод - это надежное и бесшумное устройство открывания и закрывания дверей. Этот продукт идеально подходит для обеспечения доступа к зонам для людей с ограниченными возможностями или просто для удобства

Дополнительная информация

Газотурбинные электростанции

Газотурбинные электростанции Глобальная проблема Помимо других источников энергии, таких как вода, уголь и уран, использование природного газа и мазута является важным фактором в обеспечении надежного снабжения

Дополнительная информация

Решения для подключения

Решения для подключения ПРОЕКТИРОВАТЬ СИСТЕМУ Решения для подключения для холодногнутых стальных конструкций Соответствуют; AS / NZS 4600: 2005 AISI S100: 2007 AS / NZ 1397 ASTM A653 СИСТЕМА ДИЗАЙНА И СТРОИТЕЛЬСТВА FRAMECAD Construction

Дополнительная информация

AN3353 Примечание по применению

Замечания по применению Стандартные испытания IEC 61000-4-2 Введение Это замечание по применению адресовано техническим инженерам и проектировщикам, чтобы объяснить, как устройства защиты STMicroelectronics испытываются в соответствии с

. Дополнительная информация

Твердотельные таймеры типа F

Твердотельные таймеры типа F, класс 9050 КАТАЛОГ СОДЕРЖАНИЕ Описание................................................... ..Страница Описания продуктов ............................................. 3 Приложение

Дополнительная информация

Утвержденные розетки и шкафы для счетчиков

Одноэлементное руководство для жилых помещений 1 ФАЗА, ИЗМЕРЕНИЕ НА 120/240 В (Дозаторы и шкафы поставляются Заказчиком). Высота установки наружного счетчика составляет 1730 мм (5 8) до центра счетчика ± 100 мм (4

Дополнительная информация

ИСПЫТАНИЕ НА ОБМОТКУ

ИСПЫТАНИЯ НА УСТОЙЧИВОСТЬ ОБМОТКИ НАБОР ДЛЯ ИСПЫТАНИЙ НА МОЩНОСТЬ, МОДЕЛЬ WRT-100 ADWEL INTERNATIONAL LTD.60 Ironside Crescent, Unit 9 Скарборо, Онтарио, Канада M1X 1G4 Телефон: (416) 321-1988 Факс: (416) 321-1991

Дополнительная информация

Выбор трансформаторов тока - Janitza electronics

Коэффициент трансформации

Коэффициент трансформации - это отношение между номинальным током первичной обмотки и номинальным током вторичной обмотки, которое указано на паспортной табличке в виде неупрощенной дроби.

Чаще всего используются трансформаторы тока х / 5 А.Большинство измерительных приборов имеют наивысший класс точности при 5 A. По техническим и, более того, экономическим причинам, трансформаторы тока x / 1 A рекомендуются с большой длиной измерительного кабеля. Потери в линии с трансформаторами на 1 А составляют всего 4% по сравнению с трансформаторами на 5 А. Однако измерительные устройства здесь часто демонстрируют более низкую точность измерения.

Номинальный ток

Номинальный или номинальный ток (предыдущее обозначение) - это значения первичного и вторичного тока, указанные на паспортной табличке (первичный номинальный ток, вторичный номинальный ток), для которых рассчитан трансформатор тока.Стандартизованные номинальные токи составляют (кроме классов 0,2 S и 0,5 S) 10 - 12,5 - 15 - 20 - 25 - 30 - 40 - 50 - 60 - 75 А, а также их десятичные кратные и доли. Стандартные вторичные токи составляют 1 и 5 А, предпочтительно 5 А.

Стандартизованные номинальные токи для классов 0,2 S и 0,5 S составляют 25-50-100 A и их десятичные кратные, а также вторичный (только) 5 A.

Правильный выбор первичного номинального тока важен для точности измерения.Рекомендуется соотношение, немного превышающее измеренный / определенный максимальный ток нагрузки (In).

Пример: In = 1,154 А; выбранный коэффициент трансформации = 1,250 / 5.

Номинальный ток также можно определить на основе следующих соображений:

  • В зависимости от сетевого трансформатора номинальный ток, умноженный на прибл. 1.1 (следующий размер трансформатора)
  • Защита (номинальный ток предохранителя = первичный ток ТТ) измеряемой части системы (LVDSB, вспомогательные распределительные щиты)
  • Фактический номинальный ток, умноженный на 1.2 (если фактический ток значительно ниже номинального тока трансформатора или предохранителя, следует выбрать этот подход)

Следует избегать завышения размеров трансформатора тока, в противном случае точность измерения значительно снизится, особенно при малых токах нагрузки.

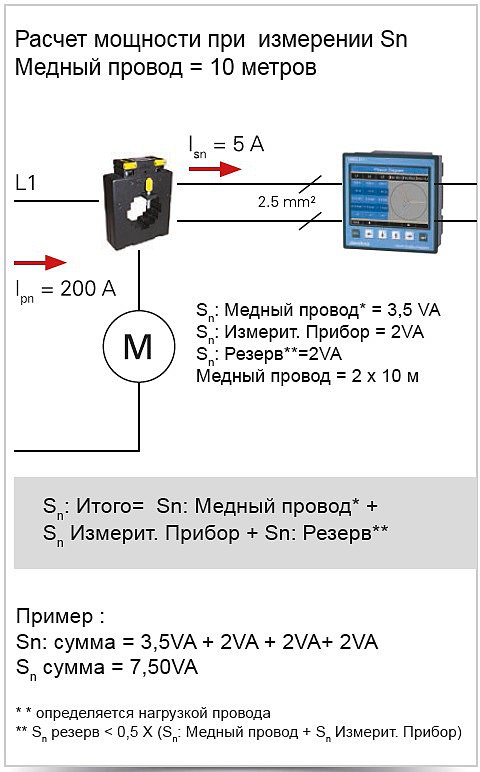

Рис .: Расчет номинальной мощности Sn (медная линия 10 м)

Номинальная мощность

Номинальная мощность трансформатора тока является произведением номинальной нагрузки на квадрат вторичного номинального тока и выражается в ВА.Стандартные значения составляют 2,5 - 5 - 10 - 15 - 30 ВА. Также разрешается выбирать значения более 30 ВА в зависимости от случая применения. Номинальная мощность описывает способность трансформатора тока «управлять» вторичным током в пределах погрешности через нагрузку.

При выборе подходящей мощности необходимо учитывать следующие параметры: потребляемая мощность устройства (при последовательном подключении), длина линии, сечение линии. Чем больше длина линии, тем меньше сечение линии, чем выше потери от поставки, т.е.е. номинальная мощность ТТ должна быть выбрана такой, чтобы она была достаточно высокой.

Потребляемая мощность должна быть близка к номинальной мощности трансформатора. Если потребляемая мощность очень низкая (недогрузка), то коэффициент перегрузки по току увеличится, и измерительные устройства будут недостаточно защищены в случае короткого замыкания при определенных обстоятельствах. Если потребление энергии слишком велико (перегрузка), это отрицательно сказывается на точности.

Трансформаторы тока часто уже встроены в установку и могут использоваться в случае дооснащения измерительным устройством.В этом случае необходимо отметить номинальную мощность трансформатора: достаточно ли ее для работы дополнительных измерительных устройств?

Классы точности

Трансформаторы тока делятся на классы в зависимости от их точности. Стандартные классы точности - 0,1; 0,2; 0,5; 1; 3; 5; 0,1 с; 0,2 S; 0,5 S. Знак класса соответствует кривой погрешности, относящейся к текущей и угловой погрешностям.

Класс точности трансформаторов тока зависит от измеряемой величины.Если трансформаторы тока работают с малым током по отношению к номинальному току, то точность измерения снижается. В следующей таблице приведены значения пороговой погрешности с учетом номинальных значений тока:

Мы всегда рекомендуем трансформаторы тока с таким же классом точности для измерительных устройств UMG. Трансформаторы тока 1 с более низким классом точности приводят во всей системе - трансформатор тока + измерительное устройство - к более низкой точности измерения, которая в данном случае определяется классом точности трансформатора тока.Однако использование трансформаторов тока с более низкой точностью измерения, чем измерительный прибор, технически возможно.

Измерительный трансформатор тока по сравнению с защитным трансформатором

В то время как измерительные трансформаторы тока предназначены для достижения точки насыщения как можно быстрее, как только они превышают свой рабочий диапазон тока (выраженный коэффициентом перегрузки по току FS), чтобы избежать увеличения вторичной обмотки ток с замыканием (например,г. короткое замыкание) и для защиты подключенных устройств. С защитными трансформаторами насыщение должно лежать как можно дальше.

Защитные трансформаторы

используются для защиты системы вместе с необходимым распределительным устройством. Стандартные классы точности для защитных трансформаторов - 5P и 10P. «P» означает здесь «защита». Номинальный коэффициент перегрузки по току помещается после обозначения класса защиты (в%). Следовательно, 10P5, например, означает, что при пятикратном номинальном токе отрицательное отклонение вторичной стороны от ожидаемого значения будет не более 10% в соответствии с соотношение (линейное).

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
