Дифференциальные автоматы четырехполюсные АД14 тип АС IEK

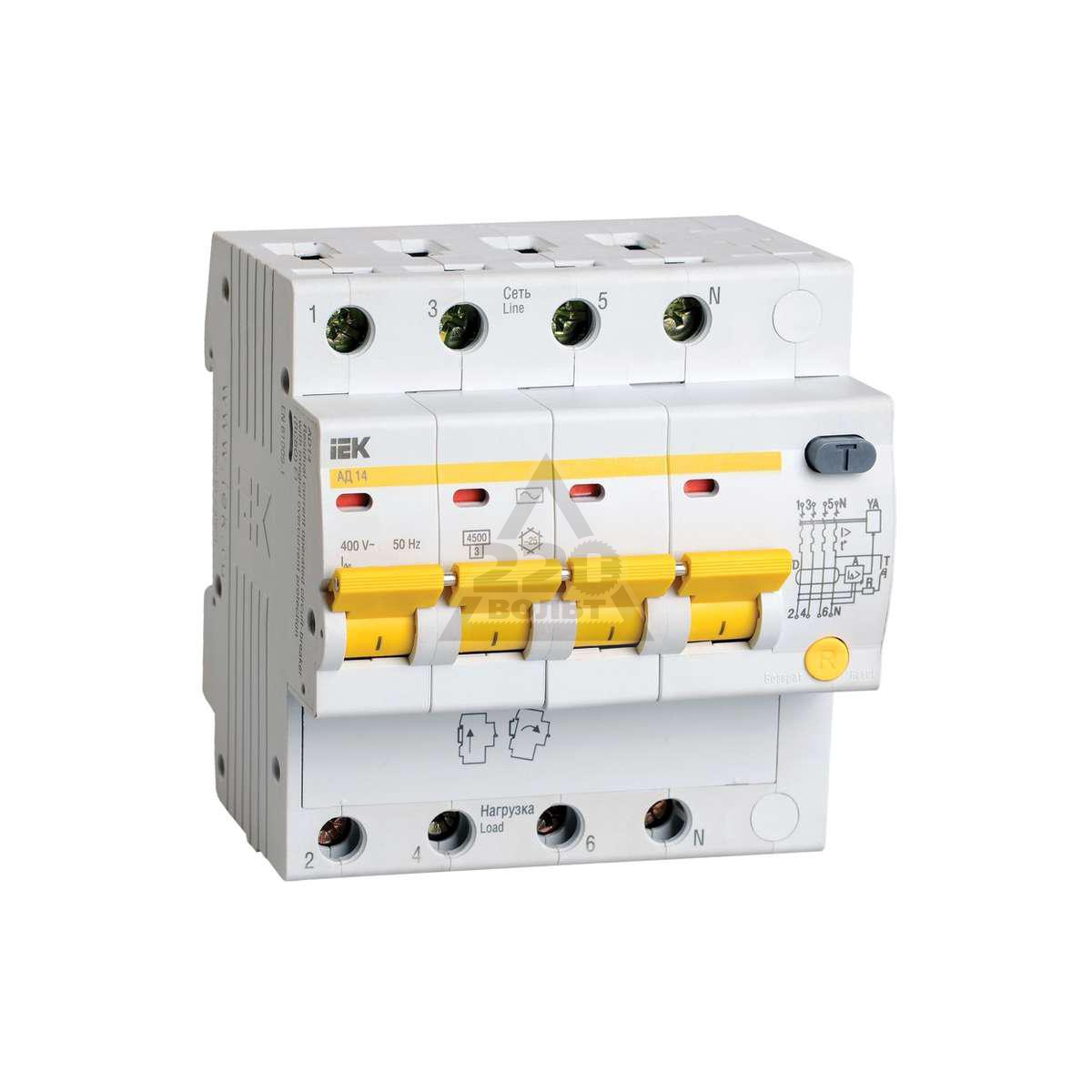

Четырёхполюсные дифференциальные автоматы АД 14 компании IEK

Автоматические выключатели срабатывают при коротких замыканиях и перегрузках, возникающих в электрической сети. УЗО срабатывает при утечке тока в цепи. В дифференциальных автоматах совмещены эти два устройства, защищающих сеть от утечек тока и возникших перенапряжений. Дифференциальные автоматы разделяются на двухполюсные и четырёхполюсные. двухполюсные автоматы предназначены для однофазной сети 220В. Четырёхполюсные автоматы применяются в трёхфазной сети напряжением в 380В.

Четырёхполюсный дифференциальный автомат АД 14 компании IEK (ИЭК):

1. Защищает от поражения электрическим током, если повреждена изоляция на токонесущих элементах электроприборов.

2. Обеспечивает пожаробезопасность при утечке токов.

3. Защищает сеть от перегрузки и коротких замыканий.

Дифференциальный автомат АД 14 имеет высокое быстродействие.

За счёт применения микросхем Mitsubishi, улучшены характеристики модуля дифференциальной защиты. Высокая износостойкость достигнута применением в контактных группах сплавов из композитного серебра, что увеличило срок службы до 15 лет. Снабжён кнопками «Тест» и «Возврат». Кнопка «Тест» используется для проверки работоспособности автомата.

Кнопка «Возврат» служит для визуального определения срабатывания дифференциального автомата. Это позволяет определить причину, по которой сработал автомат: перегрузка сети или утечка тока.

Работа дифференциального автомата

В фазные провода включается модуль автоматического выключателя. Он содержит два разъединителя силовой линии: тепловой и электромагнитный. После автоматического выключателя в сеть включается дифференциальная защита.

Тепловой разъединитель для защиты сети от перегрузки, объединяет биметаллическую пластину и механизм разъединения цепи. При прохождении тока, происходит изгиб биметаллической пластины от нагрева, размыкая контакты рабочей цепи.

При коротком замыкании происходит резкое увеличению тока в цепи, в подключённой катушке соленоида появляется магнитное поле. Под действием магнитного поля, помещённый в соленоид сердечник смещается, приводя в действие механизм разъединения цепи.

В дифференциальную защиту входит трансформатор, через первичную обмотку которого проходят фазные провода и нулевой. К вторичной обмотке подключён электромагнитный усилитель, собранный на микросхемах, с устройством сброса. Устройство сброса при срабатывании приводит в действие механизм разъединения цепи.

При нормальной работе сети, к нагрузке идёт ток по фазному проводу, и возвращается по нулевому. Наводимые, в обмотках трансформатора, электромагнитные поля равны. При возникновении утечки, появляется разность токов, протекающих в фазном и нулевом проводе. Разность токов образует поток магнитной индукции, которая передаётся во вторичную обмотку, создавая в ней электрический ток, передающийся на электромагнитный усилитель.

Электромагнитный усилитель приводит в действие устройство отключения сети.

Установка дифференциальных автоматов обязательна для защиты электросети и безопасности пользования электроприборами.

Дифференциальные автоматы четырехполюсные АВДТ Legrand DX

АВТОМАТИЧЕСКИЕ ВЫКЛЮЧАТЕЛИ, УПРАВЛЯЕМЫЕ ДИФФЕРЕНЦИАЛЬНЫМ ТОКОМ Устройства, управляемые дифференциальным током предназначены для электрических сетей переменного тока с номинальным напряжением не выше 440 В для защиты людей от поражения электрическим током и их имущества от теплового действия электрического тока. УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ В нормальном режиме, при отсутствии тока утечки, по проводникам силовой цепи, проходящим сквозь окно магнитопровода, протекают рабочие токи нагрузки. Эти токи наводят в магнитном сердечнике равные, но векторно встречно направленные магнитные потоки. Результирующий магнитный поток равен нулю, следовательно, ток во вторичной обмотке также равен нулю.

Вся система находится в состоянии покоя. При возникновении тока утечки (например, утечки на землю или прикосновении человека к токоведущим частям ЭУ) — баланс токов в питающих проводниках, а следовательно и магнитных потоков в сердечнике, нарушается, и во вторичной обмотке появляется трансформированный дифференциальный ток. Если этот ток превышает значение уставки электромагнитной защелки на постоянном, магните, защелка срабатывает и, посредством рычага, размыкает замок механизма свободного расцепления, тем самым отключая защищаемую цепь от питающей сети. К аппаратам DX поставляются дополнительные устройства: дополнительные контакты, аварийная сигнализация, минимальные расцепители, независимые расцепители. Все дополнительные устройства (не более 3-х одновременно) устанавливаются на левой стороне аппарата DX, при этом через них может быть пропущена шина питания вилочного типа. При этом между автоматическим выключателем и дополнительным устройством управления может устанавливаться еще одно (не более) дополнительное устройство управления на группу совместно работающих выключателей и одно дополнительное устройство сигнализации (0,5 модуля, т.
е. 2 устройства = 1 модуль).

Автоматические выключатели дифференциального тока (диффавтоматы)

Выключатель авт. диф. тока 1п+Н 32А 30мА тип AC RX3 Leg 419402
162
1 735.17 р.
Выключатель авт. диф. тока 1п+Н 40А 30мА тип AC RX3 Leg 419403 25 1 814.46 р.
АВДТ32М С16 10мА — Автоматический Выключатель Диф. Тока ИЭК 2
1 409.99 р.
Выключатель диф. тока 4п 63A 30mA тип A АД-063 Контактор 7000647 34 1 642.37 р.
Дифференциальный автомат АВДТ-63 63А/100мА (хар-ка C, электронный тип A) 6кА PROxima EKF 3 945.
35 р.
Дифференциальный автомат АВДТ-63 10А/30мА (хар-ка C, электронный тип A) 6кА PROxima EKF 2 852.24 р.
Выключатель авт. диф. тока 1п+Н 6А 30мА тип AC RX3 Leg 419396 20 1 654.96 р.
Дифференциальный автомат 10А 30мА х-ка C эл-мех тип A 6кА АВДТ-63 PROxima EKF 1 1 539. 14 р.
Дифференциальный автомат АВДТ-63 16А/30мА (характеристика C, эл-мех тип A) 6кА PROxima EKF 1224 1 482.40 р.
Дифференциальный автомат АВДТ-63 32А/30мА (характеристика C, эл-мех тип A) 6кА PROxima EKF 54 1 438.09 р.
Дифференциальный автомат АВДТ-63 40А/30мА (характеристика C, эл-мех тип A) 6кА PROxima EKF 1 1 778.
85 р.
Дифференциальный автомат АВДТ-63 16А/30мА (хар-ка C, электронный тип A) 6кА PROxima EKF 2385 738.46 р.
Дифференциальный автомат АВДТ-63 25А/30мА (характеристика C, эл-мех тип A) 6кА PROxima EKF 9 1 737.93 р.
Дифференциальный автомат АВДТ-63 25А/30мА (хар-ка C, электронный тип A) 6кА PROxima EKF 1932 749. 50 р.
Дифференциальный автомат АВДТ-63 32А/30мА (хар-ка C, электронный тип A) 6кА PROxima EKF 21 846.36 р.
АВДТ 32 B16 10мА — Автоматический Выключатель Дифф. тока 215 735.28 р.
АВДТ 32 B25 10мА — Автоматический Выключатель Дифф. тока 22 955.29 р.
Выключатель авт. диф. тока 1п+N 2мод. C 10А 30мА тип A OptiDin D63 УХЛ4 КЭАЗ 103506 5 1 473.25 р.
АВДТ 32 C10 — Автоматический Выключатель Дифф. тока 615 800. 20 р.
Авт.диф.тока DSH941R C10 30мА тип АС ABB 1018 2 308.26 р.
ДИФ. АВТ. ВЫКЛ. EASY 9 1П+Н 10А 30мА C AC 4,5кА 230В =S= Schneider Electric 215 1 553.33 р.
Выключатель авт. диф.т.DS201 C10 AC30 ABB 72 5 192.62 р.
Выключатель авт. диф. тока 1п+N 2мод. C 16A 10mA тип A OptiDin D63 УХЛ4 КЭАЗ 103500 206 1 662.64 р.
Выключатель авт.диф.т.DS201 L C16 A30 ABB 115 4 335. 53 р.
Выключатель авт. диф. тока 1п+N 2мод. 16A 30mA тип A АВДТ-063 Контактор 7000671 10 1 229.76 р.
Выключатель авт.диф.т.DS201 C16 A30 ABB 85 5 419.42 р.
Автоматический выключатель дифференциального тока DX? 6000 — 10 кА — тип характеристики С — 1П+Н — 230 В~ — 16 А — тип A — 30 мА — 2 модуля 2 4 280. 38 р.
АВДТ 32 C16 — Автоматический Выключатель Дифф. тока 5474 703.98 р.
Выключатель авт.диф.т.DS201 L C16 AC30 ABB 67 4 052.22 р.
ДИФ. АВТ. ВЫКЛ. EASY 9 1П+Н 16А 30мА C AC 4,5кА 230В =S= Schneider Electric 845 1 344.67 р.
Диф. автомат 1Р+N 16А 30мА тип AC х-ка С ДИФ-102 4,5кА Schneider Electric 230 676.97 р.
ДИФ. АВТ. ВЫКЛ. АД63 1П+Н 16A 30MA 4,5кА C АС, Испания Schneider Electric 37 3 040. 80 р.
Выключатель авт.диф.т.DS201 C16 AC30 ABB 1277 4 354.31 р.
Автоматический выключатель дифференциального тока DX? 6000 — 10 кА — тип характеристики С — 1П+Н — 230 В~ — 16 А — тип AС — 30 мА — 2 модуля 2058 2 232.53 р.
Выключатель авт. диф. тока 1п+N 2мод. C 20A 30mA тип A OptiDin D63 УХЛ4 КЭАЗ 103508 4 1 413.13 р.
АВДТ 32 C20 — Автоматический Выключатель Дифф. тока 495 784.24 р.
Авт.диф.тока DSH941R C20 30мА тип АС ABB 30 2 308. 26 р.
ДИФ. АВТ. ВЫКЛ. EASY 9 1П+Н 20А 30мА C AC 4,5кА 230В =S= Schneider Electric 334 1 428.13 р.
Диф. автомат 1Р+N 20А 30мА тип AC х-ка С ДИФ-102 4,5кА Schneider Electric 17 698.77 р.
Выключатель авт. диф.т.DS201 C20 AC30 ABB 31 5 065.27 р.
Автоматический выключатель дифференциального тока DX? 6000 — 10 кА — тип характеристики С — 1П+Н — 230 В~ — 20 А — тип AС — 30 мА — 2 модуля 64 2 389.90 р.
АВДТ 32 C25 — Автоматический Выключатель Дифф. тока 1523 714.50 р.
Авт.диф.тока DSH941R C25 30мА тип АС ABB 163 2 980.92 р.
ДИФ. АВТ. ВЫКЛ. EASY 9 1П+Н 25А 30мА C AC 4,5кА 230В =S= Schneider Electric 682 1 395. 68 р.
Диф. автомат 1Р+N 25А 30мА тип AC х-ка С ДИФ-102 4,5кА Schneider Electric 2261 676.97 р.
ДИФ. АВТ. ВЫКЛ. АД63 1П+Н 25A 30MA 4,5кА C АС, Испания Schneider Electric 14 3 040.80 р.
Выключатель авт. диф.т.DS201 C25 AC30 ABB 54 5 165.65 р.
Автоматический выключатель дифференциального тока DX? 6000 — 10 кА — тип характеристики С — 1П+Н — 230 В~ — 25 А — тип AС — 30 мА — 2 модуля 181 2 239.78 р.
АВДТ 32 C32 — Автоматический Выключатель Дифф. тока 535 794.67 р.
Авт.диф.тока DSH941R C32 30мА тип АС ABB 260 2 585.26 р.

Автоматические выключатели дифференциального тока (диффавтоматы) — прайс-лист, актуальные цены, купить из наличия на складе и под заказ, доставка по РФ

Дифференциальный автоматический выключатель

Дифференциальный автоматический выключатель является одним из наиболее распространенных устройств, размещаемых почти в каждом электрическом щите. Он предназначен для обеспечения защиты электрической сети от токов коротких замыканий, перегрузок, а также от возникновения токов утечки в проводах заземления. Эти токи возникают вследствие повреждения изоляции потребителей или соединительных проводов. Другими словами, выключатель дифференциального тока совмещает в себе функции УЗО и автоматического выключателя.

Особенности конструкции дифавтомата

Поскольку дифавтомат предназначен для выполнения нескольких различных функций, то в его конструкцию входят относительно обособленные элементы, принцип работы и назначение которых несколько различаются. Все составные части устройства собраны в компактном диэлектрическом корпусе, имеющем крепления для монтажа на DIN-рейку в электрическом щитке.

К рабочей части дифференциального автомата относятся:

  1. Механизм независимого расцепления.
  2. Электромагнитный расцепитель. Это устройство состоит из катушки индуктивности, оборудованной подвижным металлическим сердечником. Сердечник соединен с подпружиненным возвратным механизмом, обеспечивающим надежное замыкание контактов выключателя в нормальном режиме работы электрической цепи. Электромагнитный расцепитель срабатывает в тех случаях, если в цепи протекает ток КЗ.
  3. Тепловой расцепитель. Это устройство размыкает электрическую цепь при протекании по ней тока, незначительно превышающего номинальное значение.
  4. Рейка сброса.

К защитной части устройства относятся модуль дифференциальной защиты, срабатывающий в тех случаях, если есть ток в проводах заземления электроустановки. В случае превышения этим током определенного значения устройство дает команду на размыкание основных контактов, а также сигнализирует о причинах срабатывания защиты дифференциального автомата.

Составными частями конструкции модуля защиты являются:

  1. Дифференциальный трансформатор.
  2. Электронный усилитель.
  3. Катушка электромагнитного сброса.
  4. Устройство контроля исправности защитной части дифавтомата.

На передней части корпуса изделия есть специальная кнопка, которая предназначена для проверки работоспособности защитной части устройства. Чтобы спровоцировать контрольное срабатывание дифавтомата нужно просто нажать на кнопку, при этом происходит замыкание цепи, вызывающее ток утечки, на который реагирует защита.

Для обеспечения нормальной работы защитного модуля он подключается последовательно за рабочей частью дифавтомата.

Принцип действия

Ток утечки в системе электроснабжения квартиры может возникать при повреждении изоляции электроприборов. Если при этом используется заземляющий проводник, то на корпусе электроустановки отсутствует повышенное по отношению к земле напряжение. Протекание тока через заземляющий проводник приводит к его нагреву и возможному увеличению сопротивления или даже обрыву заземляющего провода. В том случае, если электроустановка оказывается незаземленной, есть высокая вероятность поражения человека электрическим током.

Существенным минусом защитного заземления является невозможность контролировать состояние целостности изоляции и протекания дифференциальных токов. Принцип работы автомата заключается в осуществлении такого контроля с отключением электрической цепи в случае превышения током утечки допустимых значений.

В основу работы защитной части дифавтомата положен принцип электромагнитной индукции. В качестве датчика, реагирующего на разность токов во входящем и выходящем проводах, используется измерительный трансформатор.

В конструкцию этого устройства входят две встречно включенные обмотки, каждая из которых создает в сердечнике свой магнитный поток. До тех пор, пока эти потоки равны между собой, ток во вторичной обмотке трансформатора равен нулю. Если в сердечнике появляется магнитный поток, то он провоцирует возникновение тока во вторичной обмотке, что вызывает срабатывание защитного механизма, размыкающего основные контакты дифавтомата.

Сфера применения дифавтоматов

Использование этих устройств определяется их функциональным назначением. Правильно подключенный дифференциальный автомат позволяет:

  1. Добиться обеспечения необходимого уровня электрической безопасности в тех случаях, если повреждена изоляция электроустановки или произошло замыкание фазного провода на ее корпус.
  2. Предотвратить перегрев и возгорание поврежденных мест изоляции, через которые в течение длительного времени может протекать ток утечки.
  3. Обеспечить защиту от поражения электрическим током человека в случае непреднамеренного прикосновения его к открытым токоведущим частям электроустановки.
  4. Надежно защитить систему электроснабжения от выхода из строя ее элементов при возникновении в них коротких замыканий и перегрузок.
  5. Если есть необходимость в снижении массогабаритных показателей распределительных устройств, то использование дифавтоматов поможет решить эту проблему. За счет совмещения в одном корпусе автоматического выключателя и УЗО можно существенно сэкономить место в электрическом щите.

Выбор дифференциального автомата

Большое количество производителей электрооборудования, а также широкий модельный ряд представленных на рынке дифавтоматов существенно затрудняют выбор этих устройств. Для того чтобы правильно выбрать качественный выключатель тока утечки для конкретной системы электроснабжения, необходимо обратить внимание на такие его характеристики:

  • Количество полюсов. Каждый полюс обеспечивает независимый путь прохождения тока и может быть отключен общим разъединительным механизмом. Таким образом, для защиты однофазной сети следует использовать двухполюсные дифференциальные автоматы, а для установки в трехфазной сети – четырехполюсные.

  • В зависимости от номинального напряжения различают автоматы на 220 и 400 В.
  • Поскольку дифавтомат выполняет функции защиты от токов КЗ и перегрузок, то при его выборе следует руководствоваться теми же правилами, что и для автоматического выключателя. Важнейшими параметрами этих устройств является номинальный ток, значение которого определяется исходя из номинальной мощности подключаемой нагрузки, а также тип времятоковой характеристики. Этот параметр показывает зависимость протекающего через автомат тока от времени срабатывания расцепителя. Для установки в электрических сетях бытового назначения рекомендовано использовать автоматы, имеющие времятоковую характеристику типа С.
  • Номинальное значение тока утечки. Показывает максимальное значение разности токов (для определения этого параметра есть специальный символ Δ, нанесенный на корпус устройства), при котором дифавтомат не размыкает электрическую цепь. Как правило, для электрических сетей бытового назначения номинальное значение тока утечки составляет 30 мА.

  • Существуют автоматические выключатели дифференциальных токов, предназначенные для работы в сетях постоянного (А или DC) или переменного (АС) тока.
  • Надежность устройства. Этот параметр во многом зависит от компании-изготовителя. При выборе и приобретении дифференциального автомата нужно опасаться подделок, приобретая электрооборудование в специализированных магазинах, у которых есть все необходимые документы и разрешения.

Следует заметить, что в случае обрыва нулевого провода, защита, которую обеспечивает дифференциальный автомат, не сможет функционировать из-за отсутствия электропитания. В большинстве моделей дифавтоматов предусмотрена защита от повреждения нулевого проводника, размыкающая цепь при пропадании в ней напряжения.

При обрыве заземляющего проводника может возникнуть ситуация, при которой дифавтомат не среагирует на появлении на корпусе электроустановки повышенного потенциала относительно земли. Однако в этом случае устройство сработает в случае прикосновения человека к такой электроустановке и создания таким образом пути протекания тока утечки.

Подключение

Схема подключения дифференциального автомата достаточно проста. Целесообразно рассмотреть ее на примере одной из наиболее популярных моделей этого устройства ВД1 – 63.

Для работы этого дифавтомата в однофазной сети нужно использовать нулевой и фазный провода, которые подсоединяются к соответствующим клеммам устройства ВД1 – 63. Входные клеммы выключателя дифференциального тока ВД1 – 63 расположены в верхней части его корпуса и имеют маркировку «N» и «1», соответствующую нулевому и фазному проводу.

Подключение дифавтомата ВД1 – 63 выполняется по схеме, представленной на рисунке.

Такое устройство защищает от возникновения токов в цепи заземления сразу несколько групп потребителей. Если в одном из элементов электрической сети возникнет ток утечки, то автоматом ВД1 – 63  будут немедленно отключены все потребители. Достоинством такой схемы является ее простота, а также небольшое количество элементов, не загромождающих пространство в электрическом щите. Эта схема может быть использована в тех случаях, если необходимо обеспечить защиту небольшого количества потребителей.

Для устранения недостатка, связанного с неизбирательностью защиты, обеспечиваемой дифавтоматом ВД1 – 63, используется подключение аналогичных устройств на каждую группу потребителей. Линейка номинальных токов для автоматов ВД1 – 63  достаточно широка и включает в себя стандартные значения от 16 до 100А. Разветвленная схема подключения является более дорогой и сложной в монтаже, соединение ее элементов требует гораздо большего места в распределительном щитке. Однако применение подобной защиты существенно повышает ее надежность и селективность.

Недостатки

Подключение дифференциального автомата обеспечивает значительно больше преимуществ, чем недостатков. Однако, помимо достаточно высокой стоимости этих устройств, к их отрицательным качествам нужно отнести невозможность определения места повреждения изоляции электрической цепи, из-за которого сработал дифавтомат.

Еще одним негативным моментом является относительная сложность этих устройств, которая, во-первых, приводит к снижению их надежности, а во-вторых, требует замены всего изделия в тех случаях, если из строя выходит какой-либо его элемент.

Дифференциальный автоматический выключатель – устройство, принцип действия и область применения дифавтоматов

При проектировании электрики частного дома или квартиры часто возникает дилемма, какой автоматический прибор выбрать для защиты человека от косвенного прикосновения — УЗО или дифференциальный автомат?

Данная статья посвящена дифавтомату — что это такое и для чего он нужен.

Дифференциальный автомат является многофункциональным устройством. В число выполняемых им функций входят:

  • коммутация электрических цепей;
  • защита электрооборудования от сверхтоков короткого замыкания и перегрузок;
  • выполнение автоматического защитного отключения при появлении токов утечки.

В состав дифференциального автомата входит автоматический выключатель, конструктивно объединённый с дифференциальным устройством защитного отключения (УЗО).

Такое функциональное объединение позволяет оптимизировать использование внутреннего пространства распределительных щитов, поскольку дифавтомат занимает меньше места, чем автоматический выключатель и УЗО. Кроме этого, устройство «два в одном» всегда дешевле двух отдельных приборов.

В соответствии с устоявшимся трендом последних лет, дифференциальные автоматы выпускаются в основном в модульном исполнении. Конструкция креплений, предназначенная для установки дифавтомата на din-рейку, позволяет легко интегрировать автомат в любой распределительный щит или шкаф с электрооборудованием.

К особенностям дифавтоматов относится то, что они разрывают не только фазную линию питания, но и нулевой провод. То есть, в однофазных цепях применяются двухполюсные дифавтоматы, а в трёхфазных — четырёхполюсные, что отличается от типовой схемы подключения обычных автоматических выключателей.

Конструктивно дифференциальный автомат представляет собой два устройства, включенных последовательно:

  • автоматический выключатель;
  • устройство защитного отключения.

Цепи фазных полюсов автоматов содержат электромагнитные и тепловые расцепители, обеспечивающие отключение питания при перегрузках и коротких замыканиях.

ПРИНЦИП ДЕЙСТВИЯ ТЕПЛОВОГО И ЭЛЕКТРОМАГНИТНОГО РАСЦЕПИТЕЛЕЙ

Электромагнитный расцепитель дифавтомата состоит из токовой катушки, внутри которой расположен подвижный магнитный сердечник (боёк). Электромагнитная система расцепителя настроена таким образом, что при достижении в катушке тока определённого значения происходит втягивание магнитного сердечника.

Втягиваясь, сердечник-боёк воздействует на привод защёлки, удерживающей автомат во включенном положении. Выбитая из зацепления защёлка освобождает привод автоматического выключателя, который под воздействием пружин перемещается в отключенное положение, разрывая токовые полюсы дифавтомата.

Электромагнитный расцепитель автомата играет роль защиты от сверхтоков, возникающих при коротких замыканиях.

Тепловой механизм расцепления дифавтомата содержит биметаллический элемент, меняющий свою форму при нагревании. Биметаллический элемент представляет собой соединение двух пластин из разнородных металлических сплавов, имеющих различные коэффициенты теплового расширения.

Нагревание такой конструкции вызывает её изгиб, обусловленный различием линейного расширения разнородных материалов. Нагревание биметалла осуществляется под действием электротока, протекающего непосредственно по пластинам, либо по намотанной на них спирали.

Деформируемый вследствие нагрева биметалл воздействует на защёлку привода автомата, что вызывает его отключение.

Характеристика теплового расцепителя автомата имеет интегральную зависимость. Величина линейного смещения биметалла, пропорциональная количеству теплоты, выделяемому проводником, определяется двумя факторами:

    величиной протекающего электротока; продолжительностью его действия.

Таким образом, время автоматического срабатывания теплового расцепителя дифавтомата зависит от токовой величины.

УСТРОЙСТВО И РАБОТА ДИФФЕРЕНЦИАЛЬНОГО МОДУЛЯ

Дифференциальный модуль представляет собой трансформатор тока, вторичная обмотка которого намотана на тороидальном сердечнике. Первичной обмоткой служат проводники фазного и нулевого провода, пропущенные через середину сердечника.

При отсутствии утечек, электротоки фазного и нулевого проводов равны и направлены противоположно в любой момент времени. В этом случае суммарное значение магнитной индукции, наводимой этими токами в сердечнике равно нулю, следовательно, равен нулю и электроток вторичной обмотки трансформатора.

При возникновении токовой утечки в защитное заземление, ток нулевого провода становится меньше фазного. Возникновение дисбаланса вызывает появление электротока во вторичной обмотке трансформатора.

Система настроена таким образом, что при достижении токовой разности определённой величины срабатывает исполнительный орган, воздействующий на защёлку привода выключателя.

Поскольку модуль защитного отключения фактически реагирует на токовую разность фазного и нулевого проводов, он называется дифференциальным. Таким способом осуществляется автоматическая защита от косвенного прикосновения в случае повреждения изоляции электроприборов и оборудования.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДИФАВТОМАТОВ

Характеристики дифференциальных автоматов включают параметры устройств, входящих в их состав, то есть, автоматических выключателей и устройств защитного отключения. Рассмотрим их подробнее.

Номинальный ток дифавтомата — токовая нагрузка, на которую рассчитана работа автомата в длительном режиме. Ряд токовых номиналов стандартизован.

Номинальное напряжение — класс напряжения сети, на которое рассчитан данный автомат. Дифавтоматы, предназначенные для работы в однофазной сети имеют номинальное напряжение 220 вольт, трёхфазные приборы — 380 вольт.

Частота переменного тока равна количеству полных периодов колебаний напряжения в единицу времени. Для большинства стран мира принят стандарт номинальной частоты сетевого напряжения 50 герц (50 колебаний в секунду).

Вид время-токовой характеристики автомата (B, C или D) определяет график зависимости времени срабатывания защиты от величины тока. Уставка дифференциального тока — значение тока утечки, при котором происходит отключение дифавтомата.

Тип дифференциальной защиты определяет, на какой род тока утечки реагирует данное устройство. Модули дифференциальной защиты типа AC фиксируют переменный синусоидальный ток утечки, устройства типа A кроме этого реагируют на пульсирующие однонаправленные токи.

Отключающая способность выражается максимальным значением тока, который способно отключить данное коммутационное устройство. Количество полюсов дифавтомата может быть 2 или 4 для однофазных и трёхфазных приборов соответственно.

Степень защиты в соответствии с международной кодировкой IP (International Protection Marking) определяет уровень защищённости оболочки прибора от воздействия внешних факторов.

Основными критериями являются пыле – влаго – защита, а также возможность проникновения внутрь устройства твёрдых частиц определённых размеров. Большинство моделей дифференциальных автоматических выключателей имеют степень защиты IP20.

КАК ПРАВИЛЬНО ВЫБРАТЬ ДИФФЕРЕНЦИАЛЬНЫЙ АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ

Установка дифавтоматов целесообразна везде, где планируется размещение устройств защитного отключения. Поскольку дифавтомат совмещает в себе функции двух приборов, его выбор включает две задачи:

  • выбор параметров автоматического выключателя;
  • выбор характеристики УЗО.

Автомат выбирается в первую очередь по номиналу, который должен с некоторым запасом покрывать токовую нагрузку всех электроприборов на защищаемом участке электропроводки. По возможности должна быть обеспечена селективность работы защит.

Это означает, что при возникновении перегрузки электроприбора должен отключиться автоматический выключатель, непосредственно питающий этот электроприбор.

Для выбора выключателей по условиям селективности сопоставляются время – токовые характеристики приборов. Добиться селективной работы тепловых защит сравнительно несложно. Что же касается электромагнитных расцепителей, то согласовать их работу чаще всего не удаётся.

Например, при коротком замыкании в розетке отключается не только выключатель, питающий данную розеточную группу, а также автомат ввода. Впрочем, в бытовых условиях особых проблем это не создаёт.

При выборе дифференциального защитного модуля главным ориентиром служит токовая уставка утечки. Для защиты от косвенного прикосновения применяются дифавтоматы с номиналом 10-30 мА.

При установке дифференциального автомата на вводе квартиры или дома выбирается модель с номиналом 100-300 мА. Такие номиналы обеспечивают противопожарную защиту при повреждении изоляции электропроводки.

  *  *  *


© 2014-2021 г.г. Все права защищены.
Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и нормативных документов.

Использование двух- и четырехполюсных автоматических выключателей (2006)

Один из часто задаваемых вопросов на технических семинарах, проводимых компанией «ИЭК», звучит так: «В каких случаях применять двух- и четырехполюсные автоматические выключатели»? Это связано с выходом отдельных глав ПУЭ, которые вводят новые правила выполнения схем электроснабжения, но не разъясняют при этом требования к защите нулевого рабочего проводника. Вопрос актуальный, поскольку подключение УЗО имеет свою особенность: по принципу действия его контакты включаются как в фазный, так и нулевой рабочий проводник. Соответственно последовательно с УЗО необходимо предусматривать его защиту от сверхтока в фазном и нулевом проводнике, т.е. применять двух- и четырехполюсные автоматические выключатели.

Согласно ГОСТ Р 50571.3-94 (п. 413.1.3.2) необходимым условием нормального функционирования УЗО в электроустановке здания является отсутствие в зоне действия УЗО любых соединений нулевого рабочего проводника N с заземленными элементами электроустановки и нулевым защитным проводником РЕ. Поскольку повреждение и старение изоляции возможны и в фазных, и в нулевом рабочем проводниках, а УЗО реагирует на утечку на землю с любого из них, то на отходящих линиях следует в обязательном порядке устанавливать двух- и четырехполюсные автоматические выключатели. Только в этом случае возможно без демонтажа вводнораспределительного устройства методом поочередного включения линий найти неисправную цепь, в том числе и цепь с утечкой с нулевого проводника, а также отключить неисправную цепь для обеспечения работы остальной части электроустановки.

Другие случаи применения защиты в нулевом проводнике прописаны соответствующими стандартами. В ГОСТ Р 50571.9-94 «Электроустановки зданий. Часть 4. Требования по обеспечению безопасное™. Применение мер защиты от сверхтоков» содержатся указания по выполнению и защите нулевого рабочего и нулевого защитного проводников.

Порядок выполнения защиты нулевого рабочего проводника от тока короткого замыкания регламентируется следующим образом.

Системы ТТ и TN

В случаях, когда сечение нулевого рабочего проводника, по крайней мере, равно или эквивалентно сечению фазных проводников, не требуется предусматривать устройства обнаружения тока короткого замыкания в этом проводнике или устройства его отключения.

В случаях, когда сечение нулевого рабочего проводника меньше сечения фазных проводников, должно быть предусмотрено обнаружение тока короткого замыкания в нулевом рабочем проводнике, соответствующего его сечению, с воздействием на отключение фазных проводников. При этом отключение нулевого рабочего проводника является обязательным. Однако не требуется обнаружение тока короткого замыкания в нулевом рабочем проводнике, если одновременно выполняются следующие условия:

  • нулевой рабочий проводник защищен от короткого замыкания с помощью защитного устройства фазных проводников цепи;
  • максимально ожидаемый ток, который может протекать по нулевому рабочему проводнику в нормальном режиме, значительно меньше значения длительно допустимого тока этого проводника.

Второе условие выполняется, если передаваемая мощность как можно более равномерно распределяется между рабочими фазами. Например, если сумма мощностей электроприемников, включенных между фазой и нулевым рабочим проводником (освещение, штепсельные розетки) намного меньше суммарной мощности рассматриваемой цепи. Сечение нулевого рабочего проводника должно быть не меньше 50 % сечения фазного проводника.

Система IT

Системы IT, как правило, не имеют нулевого рабочего проводника. Однако в случаях применения системы IT с нулевым рабочим проводником необходимо предусматривать устройства обнаружения сверхгока в нулевом проводнике. Эти устройства воздействуют на отключение всех проводников соответствующей цепи, находящихся под напряжением, включая нулевой рабочий проводник.

Такие меры не требуются, если:

  • нулевой рабочий проводник надежно защищен от коротких замыканий с помощью устройства, установленного со стороны питания, например на вводе в установку, в соответствии с правилами указанными в п. 434.3. ГОСТ 50571.5;
  • рассматриваемая цепь защищена с помощью устройства защитного отключения, реагирующего на дифференциальный остаточный ток
с током уставки не более 0,15 максимально допустимого тока нулевого рабочего проводника.

Защитное устройство должно отключать все находящиеся под напряжением проводники соответствующей цепи, в том числе нулевой рабочий проводник. Нулевой рабочий проводник должен отключаться после отключения фазных проводников, а включаться одновременно с фазными проводниками или ранее.

В ГОСТ Р 50571.3-94 в п. 413 «Защита от косвенного прикосновения» сформулированы требования к выполнению защитного заземления в системе ТТ: все открытые проводящие части, защищенные одним защитным устройством, должны присоединяться защитным проводником к одному заземляющему устройству. Если несколько защитных устройств установлены последовательно, то это требование применяется отдельно к каждой группе открытых проводящих частей, которая защищается отдельным устройством.

Нейтральная точка или, если таковой не существует, фаза питающего генератора или трансформатора должны быть заземлены. При этом должно выполняться следующее условие:

RАІа <50В,

где:

Ra — суммарное сопротивление заземлителя и заземляющего проводника;

Іа — ток срабатывания защитного устройства.

Если защитное устройство является устройством защитного отключения и реагирует на дифференциальный ток, то под 1а подразумевается уставка защитного устройства по дифференциальному току 1п.

Если защитное устройство — это устройство защиты от сверхтока, то оно должно быть либо устройством с обратно зависимой время-токовой характеристикой, и тогда 1а — значение тока, обеспечивающее время срабатывания устройства не более 5 с; либо устройством с отсечкой тока, и в этом случае 1а — уставка по току отсечки.

Учитывая первостепенную важность обеспечения электробезопасности в установках бытового и промышленного назначения, необходимо использовать как можно больше двух- и четырехполюсных автоматических выключателей. Зачастую проектировщики под предлогом нехватки места в щитке закладывают установку только однополюсных выключателей. Действительно, щиты старых образцов не позволяют установку полного набора современных автоматов. Однако вопрос можно решить очень просто: использовать металлические и пластиковые корпуса нового образца. Экономия на безопасности ради снижения затрат — эго мина замедленного действия, которая может в любой момент «увеличить» эти затраты в несоизмеримое число раз.

GEYA GRD9L 4-полюсные выключатели с автоматическим повторным включением Устройство автоматического повторного включения Автоматический выключатель с дистанционным управлением 63A 30 мА | Автоматические выключатели |

GEYA GRD9L 6KA ELCB RCCB автоматический выключатель устройства повторного включения 4P 40A 63A 30mA 100mA 300mA RCD

В случае нежелательного отключения после электрического повреждения (ток утечки на землю)

КАК ВЫБРАТЬ РЕЖИМ УПРАВЛЕНИЯ RCCB RECLOSER?

Реклоузер 6 на выбор:

GRD9L-C-DC = Реклоузер находится в режиме управления входом Swicth, DC12V

(Например: подключитесь к реле в качестве переключателя)

GRD9L-C-AC = Реклоузер находится в режиме управления входом Swicth, 220 В переменного тока

(Например: подключитесь к реле в качестве переключателя)

GRD9L-S-DC = Реклоузер находится в режиме управления RS485, DC12V

(Подключение к компьютеру или ПЛК)

GRD9L-S-AC = Реклоузер находится в режиме управления RS485, AC220V

(Подключение к компьютеру или ПЛК)

GRD9L-R-DC = Реклоузер находится в режиме управления автоматическим повторным включением, DC12V

(Время АПВ 10 с, 60 с, 300 с. ..может быть настроен)

GRD9L-R-AC = Реклоузер находится в режиме управления автоматическим повторным включением, 220 В переменного тока

(Время АПВ 10 с, 60 с, 300 с … можно настроить)

генеральный

Приложения

— RCCB + RECLOSER Может широко использоваться в клеммной линии электросети, например, в коробке счетчика,

новое управление цепью энергии, блок управления солнечной батареей, умное электричество

трицикл, умный дом, зарядка автомобилей на новой энергии и так далее.

Функциональные особенности реклоузера (RD)

-Может сочетаться с RCCB, дистанционным переключением и разделением RCCB.

-Дистанционный мониторинг и управление RCCB через интерфейс RS485.

-С ручным / автоматическим переключателем.

-С механической / электронной функцией двойной блокировки.

-Режим передачи вала более стабильный и надежный.

-Может соответствовать другим аксессуарам.

— Статус работы отображается светодиодом.

Применение четырехполюсных автоматических выключателей в центрах обработки данных

Основы власти

Основы энергетики. Основы энергетики, 2008 г. , American Power Conversion Corporation.Все права защищены. Все представленные товарные знаки являются собственностью соответствующих владельцев. Цели обучения на

Подробнее

Электрическое заземление. Приложение C

Приложение C Электрическое заземление Заземление низковольтного оборудования Наиболее часто упоминаемым нарушением электрического порядка Управления по безопасности и охране здоровья (OSHA) является неправильное профессиональное заземление оборудования

Подробнее

Расчет тока короткого замыкания

Введение Несколько разделов Национального электротехнического кодекса относятся к надлежащей защите от сверхтоков.Безопасное и надежное применение устройств защиты от перегрузки по току на основе этих разделов требует, чтобы

Подробнее

Системы критически важных центров обработки данных

Критически важные системы Критически важные системы / Системы распределения электроэнергии Проекты распределения электроэнергии в центрах обработки данных стремительно развиваются, что обусловлено такими потребностями, как увеличение плотности мощности, энергоэффективность,

Подробнее

Приложение FIT TIER 2

Информация о заявке FIT TIER 2 Информация ниже автоматически заполняется из вашей регистрационной информации: Дата заявки на разрешение на строительство: Дата завершения проекта: Имя: Адрес: Город: Область:

Подробнее

Автоматический выключатель остаточного тока

Введение Автоматический выключатель остаточного тока / ELCB Перегрузки по току короткого замыкания и короткие замыкания могут быть обнаружены автоматическими выключателями, такими как MCB, MCCB, предохранители HRC и т. Д.Но автоматические выключатели не обнаруживают

Подробнее

Цепи трехфазного переменного тока

Трехфазные цепи переменного тока Этот рабочий лист и все связанные файлы находятся под лицензией Creative Commons Attribution License, версия 1.0. Чтобы просмотреть копию этой лицензии, посетите http://creativecommons.org/licenses/by/1.0/,

Подробнее

Распределительное устройство и шина в металлическом корпусе

Раздел 18 Распределительное устройство и шина в металлическом корпусе 180.РАСПРЕДЕЛИТЕЛЬНОЕ УСТРОЙСТВО 180A. Общие требования ко всем распределительным устройствам. Это правило охватывает общие требования для всех распределительных устройств. Найдено образцов распределительного устройства

Подробнее

Гиперссылки неактивны

Подготовлено: РУКОВОДСТВО ПО ПЛАНИРОВАНИЮ NIB / EOB ДЛЯ ОДИНОЧНЫХ КЛИЕНТСКИХ ПОДСТАНЦИЙ, ОБСЛУЖИВАЕМЫХ ОТ ТРАНСМИССИОННЫХ ЛИНИЙ 05503 Департамент: Электрические T&D Секция: T&D Инженерная и техническая поддержка Утверждено: G. О. Дуру (БОГ)

Подробнее

Сервисы. Трехфазное обслуживание

Услуги Первичное обслуживание и вторичное обслуживание Накладные расходы по сравнению с подземными типами общих услуг Трехфазная звезда, закрытая, разомкнутый, треугольник, угол, заземленный, центральный, разомкнутый, однофазный, трехфазный, звездообразный, дельта

Подробнее

Защита от замыканий на землю

Технический сборник Защита от замыканий на землю Экспертные руководства по низкому напряжению n 2 Содержание Роль «защиты от замыканий на землю».. Безопасность и доступность 2. Стандарты безопасности и установки. 2. IEC 60

Подробнее

Варианты ESP 120 M1, ESP 208 M1, ESP 240 M1, ESP 415 M1, ESP 277 M1, ESP 480 M1 и M1R. Инструкции по установке сетевых устройств защиты ESP M1 / ​​M1R

Варианты ESP 120 M1, ESP 208 M1, ESP 240 M1, ESP 415 M1, ESP 277 M1, ESP 480 M1 и M1R Инструкции по установке Содержание Основные моменты установки Перед установкой Установка Проверка установки

Подробнее

Как получить удлинитель линии электропередачи

РЕКОМЕНДАЦИИ ПО ПОДКЛЮЧЕНИЮ КОММЕРЧЕСКОГО ОБСЛУЖИВАНИЯ ЭЛЕКТРОСЛУЖБЫ 1 Шаги к коммерческому обслуживанию Оплата расчетного депозита Коммерческие здания: до 1 кв. 1, 5, кв. Фут = 2 доллара США. Более 5 кв. Футов = 3 доллара США. Коммерческие вакансии

Подробнее

6.0 Электроустановки

6.0. Электроустановка — это комбинация электрического оборудования, установленного для определенной цели и имеющего согласованные характеристики. Что касается электромонтажа, это

. Подробнее

4.5 Подключение трансформатора

СИСТЕМЫ ЭЛЕКТРОЭНЕРГИИ В КОММЕРЧЕСКИХ ЗДАНИЯХ IEEE Std 241-1990 5) Единый биллинг Ñ Некоторые приложения включают обслуживание нагрузки с фиксированной характеристикой. Для таких нагрузок энергоснабжающая организация может предложить

Подробнее

Автоматические переключатели резерва Eaton

Это фотографический шаблон, ваша фотография должна точно уместиться в пределах этого прямоугольника. Автоматические переключатели Eaton Джоди Грабовски Инженер по продажам продуктовой линейки Eaton ATS 1 февраля 2011 г. 2008 г.

Подробнее

Что такое дифференциальный выключатель?

Благодаря активному развитию новых технологий появился особый вид коммутаторов — дифференциальный автоматический выключатель. Этот атрибут лучше защищен от поражения электрическим током. При коротком замыкании между фазами или замыкании на землю автомат срабатывает почти мгновенно, поэтому его часто используют в больницах для питания высокочувствительных устройств.

Конструктивно устройство состоит из двух компонентов: модуля дифференциальной защиты, выполненного на электронной основе, и самого выключателя.

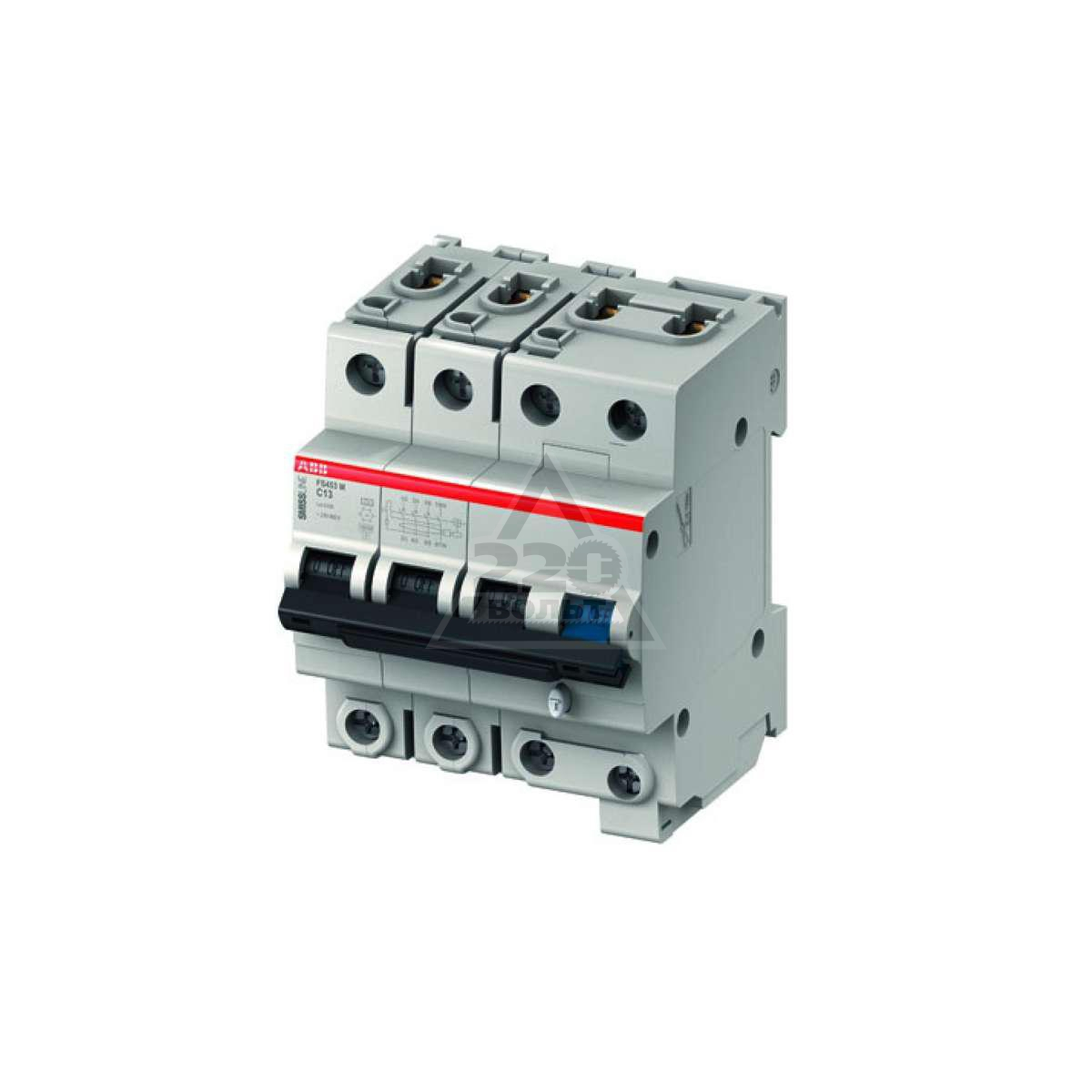

Сегодня довольно популярны автоматические выключатели ABB. Качество их изготовления позволяет быть уверенным в надежности и надежности устройства.

Электронный модуль машины включает в себя трансформатор тока, с помощью которого вычисляется дифференциал изменения значения. Трансформатор работает совместно с усилителем, который служит для точного определения скачка.
Установка переключателя производится на специальную DIN-рейку с пластиковой защелкой. Таким образом, машина проста в обслуживании и очень проста в замене.

ABB — автоматические выключатели нового поколения, их работа основана на сравнении токов входящих токов. Когда машина включена, электронный модуль находится под напряжением, а подключенная нагрузка создает рабочий ток. С помощью трансформатора определяется направление токов и их величина.В нормальном режиме векторы меняются местами, и их алгебраическая сумма равна нулю.

Если дифференциальный выключатель замыкается на массу, то наряду с током нагрузки в цепи возникает ток утечки — это разница между входящей и исходящей величинами. Как только ток утечки превышает порог уставки, вторичная обмотка трансформатора тока посылает сигнал на катушку отключения машины.

С помощью кнопки «Возврат» можно подтвердить Дифференциальный выключатель и попытаться повторно включить. Для контроля работоспособности станка в нем есть электронная схема для проверки устройства. На лицевой панели есть кнопка «Тест». С его помощью можно искусственно создать отключающий ток утечки. Если машина отработала быстро и без заклиниваний, значит она в норме и готова к дальнейшему использованию.

Основное преимущество дифференциального выключателя — это, конечно же, скорость срабатывания. Кроме того, эти машины могут защитить цепь тремя способами:

  • защита от перегрузки токовых цепей;
  • межфазная защита от короткого замыкания;
  • защита от замыканий на землю.

Производители предлагают разные типы дифференциальных автоматов. Общее количество типов и моделей превышает 40 единиц, каждая операция сопровождается специальной индикацией, информирующей об аварии.

Минимальный срок службы таких выключателей от 15 лет и выше. К другим достоинствам устройства можно отнести улучшенную конструкцию модуля управления, достаточно широкий диапазон температур, при которых машина может надежно работать: от -25 ° C до + 40 ° C. Таким образом, диаавтоматика — отличные устройства для комбинированной защиты оборудования. , но не рекомендуются для использования в быту, так как довольно чувствительны: при частых поездках могут возникнуть проблемы.Дифференциальных автоматов хватает даже на небольшую течь при нагревании электрочайника, что случается довольно часто.

обзор, просмотры, характеристики и отзывы

Автоматические выключатели предназначены для отключения электрических сетей при превышении рабочего тока и коротких замыканиях. Они защищают электропроводку и подключенных к ней потребителей от перегрузок и содержат от одного до четырех полюсов. Трехполюсный автоматический выключатель предназначен для защиты трехфазной цепи или одновременно трех однофазных проводов.Если на одной из линий происходит авария, отключаются сразу три полюса.

Устройство решает следующие задачи:

  • защита сетевого участка;
  • предотвращение обрыва сегмента цепи;
  • с правильным выбором предупреждения о несанкционированных отключениях.

Характеристики

Основными характеристиками автоматов являются номинальная отключающая способность и скорость отключения. Они работают от двух механизмов отключения: электромагнитного и теплового.Первый размыкает цепь при коротком замыкании, а второй — от действия продолжительной нагрузки, превышающей номинальную. Машину можно использовать как переключатель с помощью клавиши управления.

Номинальная отключающая способность

Характеристика показывает предельное значение допустимого тока короткого замыкания, при котором переключатель способен хотя бы один раз обесточить проводку с подключенными к нему устройствами. Он обозначен на корпусе машины и имеет следующие значения:

  • 4,5 кА — для защиты от короткого замыкания линий электропередач частного жилого фонда, где сопротивление линии от подстанции к нагрузкам не превышает превышает 0.05 Ом;
  • 6 кА — для защиты жилого сектора и общественных мест, где сопротивление линии не ниже 0,04 Ом;
  • 10 кА — применяется для предотвращения повреждения ЛЭП вблизи подстанции.

Для бытовых цепей рекомендуется применять модели модификации 6 кА.

Время-токовые характеристики

При неравномерном потреблении мощности, вызванном изменениями нагрузки и включением или отключением схемных устройств, могут возникать ложные срабатывания защитных устройств из-за превышения номинальных токов.Для снижения вероятности их работы используются автоматы с заданными время-токовыми характеристиками (ВТХ). Параметр указывает время отключения при определенном соотношении тока к номиналу. BTX следующие.

  1. B — электромагнитный расцепитель срабатывает через 0,015 сек при трехкратном увеличении тока по отношению к номинальному.
  2. С — наиболее частая характеристика, когда защита срабатывает при увеличении номинала в 5 раз.Автоматы подходят для освещения и бытовой техники с умеренными пусковыми токами.
  3. D — автоматы рассчитаны на большие пусковые токи, например, при включении электрокотла, электродвигателей и других трехфазных устройств. Они используются в основном в промышленности.

Обзор автоматических выключателей

Автомат подключается между источником тока и электрической проводкой, которая должна быть защищена. Трехполюсный автоматический выключатель состоит из трех контактных пар, каждая из которых соединена последовательно с тепловым и электромагнитным расцепителями.Автомат отключает только фазы, не размыкая нейтраль, которая к ней не подключается. Если есть необходимость отключить нейтральный провод, используются четырехполюсные модели. Обычно они используются на основных входах.

В квартирах и частных домах используются автоматы класса С для умеренных нагрузок. Сила тока выбирается в соответствии с мощностью подключенных устройств, где пороговое значение в два раза превышает номинальное значение, чтобы избежать ложных срабатываний.

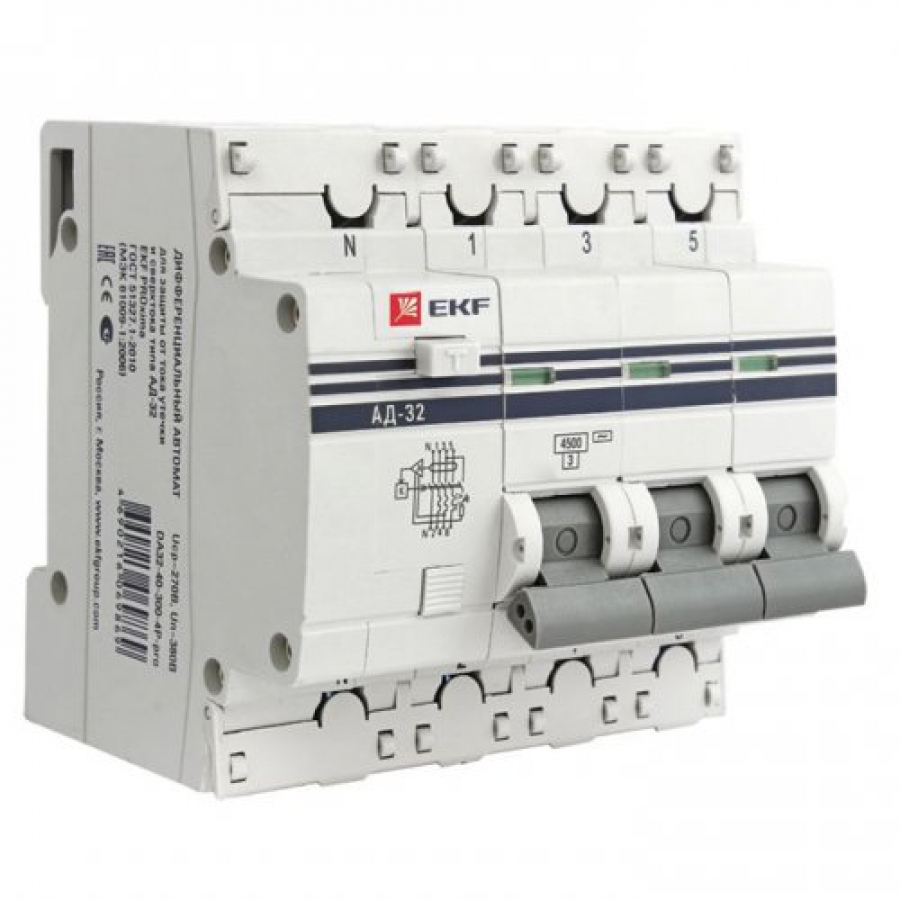

Продукция компаний IEK, EKF, DEK, INTES и «Контактор».Отечественная продукция отличается достаточной надежностью и доступной ценой. Широко используются станки на 16 А и 25 А. Импортные затраты дороже, но известные компании выпускают качественные и надежные модели. На выключатель автомат трехполюсный цена известных фирм может сильно отличаться, но по качеству он вполне соответствует.

Защитное устройство с трехфазным током применяется для входа в дом и для питания профессиональных машин напряжением 380 В, например, автоматического трехполюсного выключателя на 100А.

Эта мощность должна соответствовать счетчику, если он стоит после переключателя. Обычно он составляет не более 63 А. В промышленности применяется более мощный трехполюсный выключатель.

Из отзывов и советов опытных электриков следует, что машины с завышенными номиналами использовать нельзя ни в коем случае. Это может привести к возгоранию или отказу оборудования.

В жилые дома подводится четырехжильный провод с тремя фазами и рабочим нулем. В них редко используется оборудование, рассчитанное на 380 В.Фазы в распределительном щите разделены. В этом случае 3 отдельные линии с напряжением 220 В.

Достоинством многополюсных автоматов является возможность управления несколькими линиями одновременно. Установив автоматический трехполюсный выключатель 25А на три устройства соответствующей мощности, вы можете контролировать каждую отдельную линию. В случае короткого замыкания один из них сразу все отключает. Обычно однофазные автоматические выключатели устанавливаются на каждой линии. Когда один из них покинет систему, сработает трехфазный режим, что увеличивает надежность системы.

Разъяснение принадлежностей для автоматических выключателей

В силовых выключателях с электрическим приводом используются различные аксессуары, установленные внутри выключателя для дистанционной индикации и автоматического управления.

Принадлежности автоматического выключателя согласованы с управляющим напряжением системы и могут быть доступны в виде заводских опций или в виде набора для установки на месте. Некоторые типичные управляющие напряжения включают: 250 В постоянного тока, 240 В переменного тока, 120 В переменного тока, 125 В постоянного тока, 48 В постоянного тока, 24 В постоянного тока.

Вспомогательный переключатель

Вспомогательные переключатели обеспечивают дистанционную индикацию положения главного контакта выключателя, изменяя состояние при достижении минимального изоляционного расстояния между главными контактами. Обычно контакты формы C, NO / NC с общей нейтралью.

  • A Контакт Открыто или закрыто так же, как и выключатель.
  • B Контакт Напротив контактов выключателя.

Переключатели включенные / замкнутые

Переключатели «Подключено / замкнуто» объединяют информацию «подключенное устройство» и «замкнутое устройство», указывая, что «цепь замкнута.«


Звонок аварийный выключатель / выключатель максимального тока

Выключатель максимального тока обеспечивает дистанционную индикацию отключения автоматического выключателя из-за электрического сбоя. Обычно один набор контактов формы C, NO / NC с общей нейтралью. Переключатель активируется, и выходы меняют состояние всякий раз, когда выключатель срабатывает из-за перегрузки по току, замыкания на землю или функции защитного реле через расцепитель.

Отключение, вызванное ручной кнопкой ОТКРЫТЬ, независимым расцепителем или устройством отключения при пониженном напряжении, не активирует сигнал сирены.Аксессуар можно сбросить, вернув контакты к их нормальной конфигурации, повторно включив выключатель или вручную сбросив цель на розетке выключателя.


Блокировка сирены

Сигнализация звонка с блокировкой предотвращает включение выключателя после срабатывания защиты до тех пор, пока блокировка не будет сброшена.


Электрический сброс

Электрический сброс используется для удаленного сброса автоматического выключателя после электрического сбоя.


Выключатель готовности к включению

Выключатель готовности к включению указывает, что следующие условия выполнены и автоматический выключатель может быть включен:

  • Выключатель разомкнут
  • Пружины включения взведены
  • Автоматический выключатель в незаблокированном / заблокированном положении в разомкнутом состоянии
  • Нет постоянного приказа на закрытие
  • Нет постоянного ордера на открытие

Двигатель взвода пружины

Двигатель взвода пружины обеспечивает средство для электрического заряда замыкающих пружин после включения автоматического выключателя. Когда пружины полностью заряжены, выключатель автоматически обесточивает двигатель. Включающие пружины автоматически перезаряжаются после замыкания выключателя, если внешний контакт переключателя не подключен к цепи взвода пружины.


Пружинный контакт

Подпружиненный контакт показывает, что автоматический выключатель заряжен. Обычно контакт формы C.


Независимый расцепитель / независимый выключатель

Катушка независимого расцепителя размыкает автоматический выключатель при подаче напряжения.Shunt Close замыкает автоматический выключатель при подаче напряжения, если устройство готово к включению. Независимый расцепитель и замыкающий шунт — это одна и та же катушка, действие определяется расположением катушки. Аксессуар включения шунта имеет функцию защиты от накачки, которая предотвращает повторное включение выключателя, если сигнал включения сохраняется.


Отключение при пониженном напряжении

Расцепитель минимального напряжения размыкает автоматический выключатель, когда его напряжение питания падает ниже порогового значения. Катушки отключения при пониженном напряжении требуют постоянного источника питания, чтобы выключатель оставался включенным.


Модуль задержки отключения при пониженном напряжении

Модуль выдержки времени для отключения по пониженному напряжению может использоваться для установки регулируемой задержки перед отключением выключателя по пониженному напряжению, чтобы предотвратить ложное отключение из-за кратковременного падения напряжения. Механизм с выдержкой времени включен последовательно с расцепителем минимального напряжения (MN) и установлен вне автоматического выключателя.


Электрозамок

В аксессуаре электрической блокировки используется катушка, аналогичная устройству отключения при пониженном напряжении, для предотвращения включения выключателя, если катушка не находится под напряжением.Таким образом, выключатель не может быть включен без подачи управляющего напряжения; однако потеря управляющего напряжения не приведет к срабатыванию выключателя.

Например, два выключателя могут быть заблокированы таким образом, что они не могут быть включены одновременно. Катушки электрической блокировки на двух выключателях, которые должны быть заблокированы, могут быть подключены последовательно с нормально замкнутым контактом вспомогательного выключателя на другом выключателе для обеспечения функции блокировки. Механический байпас используется для обеспечения холодного пуска при отсутствии управляющей мощности.


Кнопка электрического включения

Кнопка электрического включения включает выключатель электрически через шунтирующее включение. Требуется установка закрывающего шунта.


Счетчик операций

Счетчик операций регистрирует общее количество рабочих циклов выключателя.


Коммуникационный модуль

Коммуникационный модуль автоматического выключателя обеспечивает связь между расцепителем автоматического выключателя и сетью связи.Специальные переключатели могут использоваться для считывания состояния автоматического выключателя. Приводы могут использоваться для управления выключателем.


Позиционный переключатель

Переключатель положения ячейки показывает положение выключателя в подставке / ячейке. Этот аксессуар предназначен только для выкатного выключателя и обычно содержит нормально разомкнутые и нормально замкнутые контакты. От одного до трех позиционных переключателей для каждого типа:

  • Подключено
  • Отключено
  • Тест

Блокировка открытого предохранителя

Блокировка открытого предохранителя устанавливается на выключатели со встроенными предохранителями или когда выключатель используется в комбинации с выкатным элементом предохранителя.Когда какой-либо предохранитель перегорает, блокировка открытого предохранителя отключает выключатель, чтобы предотвратить однофазное срабатывание.

Индикатор показывает, какой предохранитель перегорел. Автоматический выключатель не срабатывает механически и не может быть повторно включен до тех пор, пока не будет заменен перегоревший предохранитель и не будет сброшена блокировка открытого предохранителя.


Скрытая кнопка закрытия

Скрытая кнопка закрытия — это немаркированная замена обычной кнопки закрытия. Обычное нажатие на скрытую кнопку включения не приведет к включению выключателя; стержень, вставленный с легким нажатием, используется для включения кнопки скрытого закрытия.


Список литературы

на комментарий.

дифференциальный автоматический выключатель — определение

Примеры предложений с «дифференциальным автоматическим выключателем», память переводов

Польские Патенты Схема контроля токово-дифференциального автоматического выключателя Польские Патенты Блокировка токового дифференциального автоматического выключателяEurLex-2- рынки автоматических выключателей дифференциальных автоматические выключатели и шкафы, предназначенные для конечных щитовых щитов в Дании, Испании, Италии и Португалии; Обычный обходной путь Каждый генератор, даже самый маленький, оборудованный розетками, снабжен дифференциальным автоматическим выключателем, а электрические панели большие, доступные и легко читаемые предоставить клиентам максимальную защиту и упростить использование генератора. Патенты-wipoТок замыкания с задержкой срабатывания дифференциального выключателя по току ПольскиеПатентыСпособ использования токово-дифференциального противоударного выключателя для ограничения однофазного тока короткого замыкания в системах электропроводки, запитываемых от сети TN. рынки для автоматических выключателей, дифференциальных выключателей и коробок, предназначенных для конечных щитовых щитов во Франции; Common crawlAutomatic switch, Контакторы и приводы электромеханические, Дифференциальные автоматические устройства, Автоматические выключатели, Подводящие линии конденсатора герметичны.Патенты-wipo Раскрыто устройство электрической дифференциальной защиты, в частности автоматический выключатель или переключатель, имеющий испытательную схему. Патенты-wipo Изобретение относится к способу и устройству для секретной радиосвязи с использованием одного или нескольких радиолиний и одного или нескольких свободных космические оптические линии связи Устройство согласно изобретению содержит генератор ключей (12), передающую установку для передачи по линиям распределения электроэнергии (13), специальные электрические проводники (21), дифференциальный выключатель (22), фильтр линии питания (23), несколько источников модулированного света (31), первая мобильная радиосистема (40), содержащая радиоустройство В (41) и «допустимый приемник для оптической передачи» (42), и вторая мобильная радиосистема (50 ), состоящий из радиоустройства C (51) и «допустимого приемника для оптической передачи» (52). Патенты-wipo Устройство в соответствии с изобретением содержит по крайней мере два конденсатора (C1, C2), цепь, способную заряжать два конденсатора от электрической энергии, передаваемой сигналом, конец отправки которого желательно обнаружить, один из два конденсатора (C1), шунтируемые резистором (R1), служащим для разряда в конце отправки указанного сигнала, и дифференциальным автоматическим выключателем, который влияет на применение в цепи управления и / или сигнализации (2) обнаружения сигнал, состоящий из по меньшей мере одной части заряда, накопленного двумя показанными конденсаторами, когда разность напряжений между двумя конденсаторами (C1, C2) падает ниже заданного порога.EurLex-2298 Во-первых, Шнайдер оспаривает, что новое предприятие будет занимать доминирующее положение в Дании или иметь непревзойденную мощность на рынках миниатюрных автоматических выключателей, дифференциальных переключателей и шкафов, предназначенных для конечных щитовых панелей. Patents-wipo Дифференциальный цилиндр для гидромеханического привода для электрические цепи breakerspatents-wipoThe изобретение относится к механизму блокировки для электрического устройства защиты линии с дифференциальной функцией, связанной с выключателями и содержащим электромагнит, имеющими регулируемый сердечником (22) и обмотка (21), связывающий валом (24) и кнопкой (7) для сброса механизма. EurLex-2 Например, некоторые автоматические выключатели отличаются от других моделей только идентификацией нейтрали (слева, в соответствии с обычной практикой на французском рынке) или отображением различных этикеток качества. Патенты-wipoA Неисправность дифференциала выключатель тока, именуемый в дальнейшем автоматическим выключателем, который действует с помощью своего суммирующего трансформатора тока (1) и схемы включения на контакты переключателя, причем схема включения имеет двухполупериодную схему выпрямителя (6) с центральным отводов и RC-компонента (7) для формирования постоянной времени заряда (R1 x C3) между вторичной обмоткой (2, 3) суммирующего трансформатора тока (1) и запускающей обмоткой (4) триггера (5), в котором RC-компонент (7) ограничен по напряжению зарядки ограничителем напряжения (V5).EurLex-244 Эти распределительные щиты, в основном состоящие из шкафа и компонентов безопасности, таких как автоматические выключатели, предохранители или дифференциальные выключатели, могут быть подразделены на три группы продукции, соответствующие различным уровням электрического распределения: eurlex Дифференциал di / dt переходного тока при включении выключателя тягового агрегата должен иметь следующие характеристики: EurLex-2 Дифференциал di / dt переходного тока при включении выключателя тягового агрегата должен иметь следующие характеристики: EurLex-2 При декларации 507 Комиссия отмечает, что в соответствии с уведомляющие стороны, для того, чтобы быть жизнеспособными в распределительных щитах и ​​конечных щитах, необходимо поставить полный спектр компонентов (шкафы, предохранители, автоматические выключатели, устройства дифференциальной защиты и системы управления и т. д.), соответствующие этим панелям -борды, и… Для установки распределения производители должны предлагать полный ассортимент продукции. tmClassRectifiers, полупроводники, электрические реле, конденсаторы, индукторы, контакторы, адаптеры, клеммные блоки, предохранители, детекторы, распределительные устройства (электрические распределительные системы), шины ( системы распределения электроэнергии), поперечины (системы распределения электроэнергии), аварийные индикаторы, розетки, статические преобразователи, блоки бесперебойного питания, повторители сигналов связи, электрические трансформаторы, индикаторы потерь электроэнергии, электролизеры, таймерные термостаты, инверторы, термоэмиссионные лампы, автоматические выключатели ( электричество), дифференциальные переключатели, магнитотермические переключатели, дифференциальные магнитотермические переключатели, поворотные переключатели. Необходимая информация должна быть получена от заинтересованных железных дорог при проектировании фильтров, установленных на транспортных средствах.

Добавить комментарий

Ваш адрес email не будет опубликован.
