Модульный выключатель нагрузки — отличия от автомата, как выбрать и где установить

Наверняка многие из вас пользовались автоматическими выключателями. Проблем включить-выключить свет с помощью таких выключателей не возникало. Но вы должны знать, что в первую очередь автоматические выключатели создавались не для частых коммутационных операций, а для защиты эл.проводки и токоприемников от сверхтоков.

Роль обыкновенного рубильника, т.е разрывание цепи — это второстепенная задача автоматического выключателя.

И если вы злоупотребляете частыми отключениями с помощью автоматов, в особенности не отключив из розеток нагрузку, внутри автомата происходит постепенное выгорание контактов.

Контакты в конечном итоге подгорят и почернеют, потеряв свою номинальную пропускную способность. В итоге через некоторое время, автоматический выключатель вам придется менять. Если вы этого не сделаете, очередное короткое замыкание может привести к воспламенению самого автомата.

Поэтому для повышения безопасности электрощитков и надежности электроснабжения и были разработаны выключатели нагрузки.

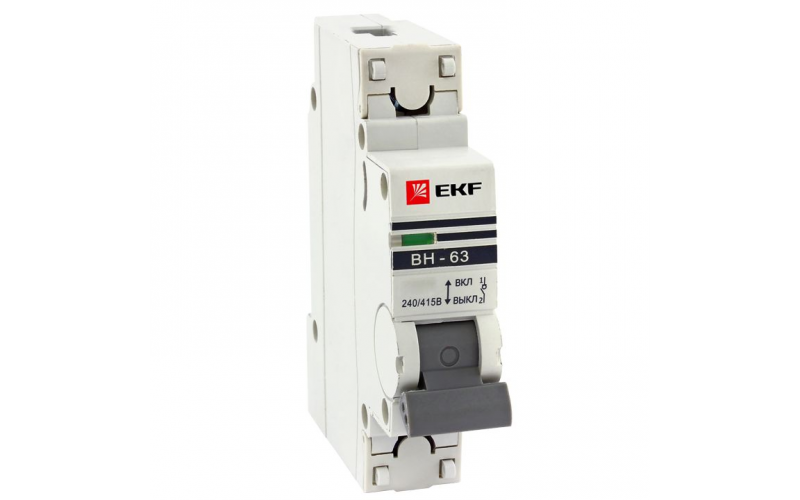

Внешний вид и устройство

Размером и формой он аналогичен автоматическим выключателям. Отличить его можно по надписи на лицевой стороне выключатели. Вместо надписи ВА, будет написано ВН (или ВМ-Р(рубильник).

Модульный выключатель нагрузки может быть как одно, так и 4-х полюсным. Выпускается он на токи от 16А до 125А.
Основное значение выключателей нагрузки — оперативные коммутации, т.е. процесс включения-выключения номинальных токов в отходящей цепи. Внутри установлен мостиковый контакт, с большей площадью и большей силой прижимания чем у обычных автоматов.

Использование модульных выключателей нагрузки в распредщитке с точки зрения безопасности, является правильным решением.

Заводы изготовители автоматических выключателей обычно указывают, что автомат предназначен для не частых коммутаций, как правило не более шести раз в час.

А представьте что вам необходимо часто пользоваться автоматом для отключения света. Больше всего таких коммутаций происходит в процессе ремонта квартиры или наладке освещения.

Поэтому, если вам сначала монтируют распредщиток, а затем происходит сам ремонт, обязательно позаботьтесь об установке в щитовой выключателя нагрузки.

Вот сравнительные характеристики ресурса электрических отключений обычного автомата и выключателя нагрузки марки ИЭК. Как видно из данных, выключатель нагрузки здесь выигрывает почти в 2 раза.

Обратите внимание что выключатели при эксплуатации в домашних условиях не ремонтопригодны.

Если с модульным устройством произошла какая-то проблема и выявился дефект, не старайтесь их разобрать и починить самостоятельно. Так что если обнаружили неисправность на ВН-рубильнике или автомате, меняйте их на другие.

Как выбрать выключатель нагрузки-мини рубильник

Если у вас уже установлен вводной автомат, для выбора выключателя нагрузки ориентируйтесь прежде всего на его номинальный ток. Номинал выключателя нагрузки рекомендуется выбирать либо равным номинальному току автомата, либо на ступень больше. При этом следует не забывать что нам диктуют правила.

Так согласно ГОСТ 32397-2013  минимальный ток вводного устройства должен быть не менее 40А.

Руководствуясь этим, приобретайте в магазине аппараты от 40А и выше, тем более что в цене они не слишком отличаются от своих «меньших собратьев». Ну а располагаться выключатель нагрузки должен однозначно до вводного автомата, а еще лучше до самого прибора учета.

Некоторые электрики используют зачастую схему электрощитка даже без вводного автоматического выключателя. Это также разрешается, если вы грамотно защитили отходящие линии отдельными автоматами. В этом случае на вводе монтируется просто один выключатель нагрузки.

Плюс такой схемы не только в экономии, но и в селективности. При замыкании в проводке, у вас уже одновременно не отключится и ввод (погасив всю квартиру, что зачастую бывает при больших токах КЗ) и автомат группы.

Преимущества использования выключателя нагрузки

1. минимальная вероятность повреждения изоляции дугой, даже при долгом использовании или загрязнении, за счет специальной конструкции с двойным разрывом цепи
2. небольшая стоимость
3. увеличенная электрическая износостойкость
4. допускается эксплуатация при умеренных перегрузках

Что такое выключатели нагрузки и зачем они нужны?

В принципе мини-рубильники и выключатели нагрузки это одно и тоже. Они свободно продаются в магазинах, но пользуются меньшим спросом, чем автоматические выключатели. Мини-рубильники представляют собой устройства, которые используются для коммутации (включения — отключения) цепей под нагрузкой. Они изготавливаются в модульном исполнении и по внешнему виду похожи на обычные автоматы.

Часто задают вопрос: «Зачем нужны мини-рубильники и выключатели нагрузки?» Тем более они стоят намного дороже тех же самых автоматических выключателей. Давайте тут попробуем разобраться с этим вопросом.

Что такое выключатель нагрузки?

Это устройство, которое позволяет быстро произвести включение или отключение какой-либо цепи, находящейся под нагрузкой.

Выключатели нагрузки имеют усиленные контакты, срок службы которых намного превышает срок службы контактов простых автоматов. Это необходимо для возможности безопасного обесточивания линии, которая находится под нагрузкой. Если отключать нагрузку обычным автоматическим выключателем, то дуга, которая образуется при разрыве цепи, со временем может спровоцировать слипание контактов. Поэтому обычные автоматы нельзя использовать для включения-отключения нагрузки. Они нужны для защиты электропроводки при возникновении не штатной ситуации в защищаемой ими цепи электропитания.

Также некоторые модели выключателей нагрузки имеют двойной разрыв контакта, что позволяет гарантировать полное обесточивание отключаемой линии.

Для того чтобы можно было убедиться визуально, что контакты мини-рубильника разорвались, на некоторых моделях есть специальное смотровое окошко. Через него видно в каком состоянии (замкнутом или разомкнутом) находятся контакты рубильника.

Например, это реализовано у фирмы TDM. Тут окошко находится над ручкой управления. Также в таких моделях реализована функция защиты от случайного отключения или включения мини-рубильника. На передней модели есть подобие винта под шлицевую отвертку, который обозначен на корпусе «Блок — 100А». Например, отключили такой выключатель нагрузки, повернули отверткой болт «Блок-100А», таким образом заблокировали ручку управления и пошли смело работать. Для того чтобы обратно включить этот рубильник необходимо снять ручку с заблокированного положения.

Примером мини-рубильников в старом исполнении могут служить пакетные выключатели, которые стоят перед электросчетчиками в этажных распределительных щитах.

Какие бывают выключатели нагрузки?

Они бывают 1,2,3 и 4-х полюсные. Выбирать стоит в зависимости однофазная или трехфазная у вас сеть и нужно ли рвать ноль рубильником. Устанавливаются такие выключатели нагрузки на стандартную DIN-рейку. Это очень удобно, так как их можно ставить в любых распределительных щитках.

По номиналу тока мини-рубильники подразделяются так же как и автоматы. Это на 16, 20, 25, 32, 40, 63, 80, 100, 125А.

Запомните, что выключатель нагрузки не защищает от короткого замыкания и перегрузки. Поэтому линию необходимо защищать автоматическим выключателем. Выбирать их нужно так: номинал рубильника должен превышать на одну или две ступени номинала автомата. Автоматическому выключателю требуется до одного часа, чтобы отключить перегруженную линию на 45%. За это время контакты мини-рубильника того же номинала что и автомата начнут греться. Что не совсем будет хорошо.

Как отличить выключатель нагрузки от автоматического выключателя?

Внешне мини-рубильники похожи на автоматы, поэтому нужно уметь их различать. Обычно выключатель нагрузки маркируется на корпусе буквами «ВН». Также у мини-рубильника более массивная усиленная ручка управления, что сразу бросается в глаза.

Где можно использовать выключатели нагрузки?

Итак, мы разобрались, что представляют собой выключатели нагрузки. Осталось понять нужно ли переплачивать, покупая их ,и где их нужно ставить?

Расскажу на простом примере. Допустим стоит главный вводной автомат в вашем распределительном щитке, в который вы имеете доступ. Еще обычно в на первом этаже, в подвале или еще где-нибудь стоит распределительный шкаф, где происходит распределение электропитания на разные стояки или квартиры. Он закрыт на ключ и сюда доступ имеет местный электрик.

Например, произошло короткое замыкание. От КЗ очень часто помимо группового автомата срабатывают и вышестоящие. Если в закрытом щитке распределение происходит с помощью автоматических выключателей, то есть большая вероятность, что здесь его тоже выбьет.

Обратно включить автоматы в своем щитке вы сможете, а вот чтобы включить их в шкафу закрытым на ключ вам придется искать местного электрика, чтобы он открыл шкаф. А что делать если это произошло поздно вечером, в выходные или в праздничные дни? В это время можно не дозвониться до электрика.

Выключатели нагрузки или мини-рубильники нужно ставить там, где происходит распределение электропитания на разные квартиры. Также их стоит устанавливать рядом с промышленным электрооборудованием. Например, около сверлильного станка, наждака, токарного станка и т.д. Мини-рубильник тут нужен для экстренной остановки электрооборудования, например когда вместе со сверлом начнет вращаться заготовка или что-то зажует в станок.

А в вашем доме стоят выключатели нагрузки?

Улыбнемся:

Табличка на двери трансформаторной будки.
“Не влезай! Убью! Электрик”.

Выключатель нагрузки: оценка отключающей и включающей способности

Выключатель нагрузки: оценка отключающей и включающей способности поставка потребителям. С целью интеграции в умные города безопасность электрооборудования за счет быстрого отключения источника питания в случае возникновения неисправностей, таких как утечка тока, электрическая дуга, перегрузка по току или перенапряжение, обеспечивается с помощью распределительных устройств, таких как разъединители, автоматические выключатели. и т. д. Для систем до 33 кВ более дорогие автоматические выключатели заменяются выключателями нагрузки. Выключатель нагрузки представляет собой тип коммутационного устройства, используемого для напряжения в диапазоне от 12 до 36 кВ, и должен иметь следующие возможности:

— Прерывание тока, равное номинальному длительному току при напряжении системы и коэффициенте мощности нормальной нагрузки
— Разработаны с достаточной изоляцией для изоляции цепи в замкнутом положении.
— Отключение небольших емкостных и индуктивных токов, что необходимо для отключения ненагруженных воздушных линий, трансформаторов, кабелей и т. д.
— Проведение максимального тока короткого замыкания в течение времени, необходимого отключающему устройству для устранения неисправности.
— Замыкание на клемме КЗ при номинальном напряжении.

Основное функциональное различие между выключателем нагрузки и автоматическим выключателем заключается в том, что первый не может отключать токи короткого замыкания. На следующем рисунке 1 показано, как выключатели нагрузки используются на подстанции.

Рисунок 1: Линейная схема выключателя нагрузки на подстанции

Выключатель нагрузки

Выключатель нагрузки высокого напряжения переменного тока используется во внутренних или наружных системах среднего напряжения с номинальной частотой 50/60 Гц. Выключатель нагрузки обычно состоит из разъединителя, дугогасительной камеры и рабочего механизма. Дугогасительная камера будет изготовлена ​​из изоляционного материала с высокими диэлектрическими характеристиками и устойчивостью к дуге.

Как правило, были разработаны два типа выключателей нагрузки (LBS), а именно воздушно-струйные и элегазовые. В воздушно-струйных выключателях используются такие же головки прерывателей, которые используются для разъединения в воздушно-струйных выключателях. и отключающие токи. В LBS типа SF6 газ служит изолирующей и дугогасящей средой.

Трехфазный выключатель нагрузки установлен на одном секционном основании из оцинкованной стали, соединенном с одной приводной осью для обеспечения синхронного замыкания и размыкания трех полюсов. Выключатель размыкается или замыкается при номинальном токе нагрузки, не требуя дополнительных устройств защиты.

Выключатель нагрузки переключает ток, механически перемещая свои контакты с соответствующей скоростью, чтобы включить (закрыть) или отключить (разомкнуть) ток. Он подвергается механическим, термическим и диэлектрическим нагрузкам в процессе коммутации. Следовательно, для исследования и подробного изучения отключающих способностей выключателей нагрузки они должны пройти различные испытания в соответствии с IEC 62271-103. Важными параметрами, которые учитываются при анализе поведения выключателя нагрузки во время испытаний на отключение, являются уровни тока и переходное восстанавливающееся напряжение (TRV). На следующем рисунке 2 показан выключатель нагрузки, испытанный в CPRI, Бхопал.

Рис. 2 Выключатель нагрузки 12 кВ, 630 А, элегазовая изоляция Кольцевой основной блок, испытанный в CPRI

Роль CPRI

анализ данных схемотехники, контроль качества и поэтапная проверка различного оборудования энергосистемы. CPRI постоянно занимается испытаниями различных типов распределительного оборудования последних шести десятилетий и выдает сертификаты испытаний и протоколы испытаний в соответствии с национальными и международными стандартами.

Чтобы подтвердить удовлетворительную работу выключателя нагрузки, были проведены различные испытания в соответствии с международными стандартами. Несколько выключателей нагрузки с номинальным напряжением до 12 кВ и номинальным током 200 А, 400 А, 630 А и т. д. различных производителей были испытаны в CPRI, Бхопал.

Испытательные режимы

В следующей таблице 1 указаны различные испытательные режимы, которым должен подвергаться выключатель нагрузки в соответствии со стандартом IEC 62271-103 для проверки способности отключать и включать.

Рабочие циклы включения-выключения должны выполняться для режимов испытаний TDload, TDloop, TDcc, TDlc, TDef1 и TDef2. Операция размыкания должна следовать за операцией замыкания с временной задержкой между двумя операциями, по крайней мере, достаточной для уменьшения любых переходных токов.

Цепь основной активной нагрузки (испытательный режим TDload)

Номинальный ток отключения основной активной нагрузки представляет собой максимальный ток основной активной нагрузки, который выключатель должен отключать при номинальном напряжении. Отключаемый ток должен быть симметричным, но в момент прерывания значение постоянной составляющей тока отключения считается пренебрежимо малым, поскольку оно равно или меньше 20 %, как указано в таблице 2. Когда Iнагрузка протекает через выключатель нагрузки, токоведущие части устройства будут подвергаться термическим и механическим нагрузкам. Когда этот ток прерывается переключателем, на его контактах появляется быстро нарастающее напряжение, называемое переходным восстанавливающимся напряжением. Этот испытательный режим проводится для анализа отключающей способности выключателя и способности выдерживать пик переходного восстанавливающегося напряжения после прерывания тока. Цепь, необходимая для этого испытательного режима на выключателе нагрузки, показана на рис. 3.

Рисунок 3: Испытательная схема для режима испытаний с главным током активной нагрузки

Параметры и их допуски, которые используются для проведения этого режима испытаний, перечислены в таблицах 1 и 2. На следующем рисунке 4 показана запись операции включения-выключения на 12 кВ. ,630A Выключатель нагрузки во время тестового режима тока активной нагрузки TDload2.

Рисунок 4: Операция включения-выключения на выключателе нагрузки 12 кВ, 630 А во время тестового режима тока активной нагрузки TDload2

Испытания переключения с обратной связью

Отключающая способность замкнутого контура — это отключающая способность при размыкании замкнутой цепи распределительной линии или силового трансформатора, включенного параллельно одному или нескольким силовым трансформаторам (как показано на линейной схеме рисунка 1), т. е. цепи, в которой оба стороны переключателя остаются под напряжением после размыкания. Итак, чтобы проанализировать эту отключающую способность, на выключателе нагрузки проводится испытание TDloop с параметрами и допусками, указанными в таблицах 1 и 2.

Испытания на переключение емкостного тока

Когда ненагруженная линия электропередачи, кабели и т. д. внезапно размыкаются, прерывание емкостных токов вызывает чрезмерные скачки напряжения, которые воздействуют на изоляцию коммутационного устройства. Таким образом, когда выключатель нагрузки прерывает емкостной зарядный ток линии, для анализа его отключающей способности выполняется испытательный режим зарядного тока линии (TDlc) и анализ отключения способности зарядного тока кабеля, проводятся тестовые режимы зарядного тока кабеля (TDcc1 и TDcc2). Параметры и их допуски, используемые при проведении данного испытания, приведены в таблицах 1 и 2.

Испытания на короткое замыкание

Выключатель нагрузки иногда замыкается на существующую неисправность. В таких случаях будет наблюдаться максимальный пик первой основной петли тока в полюсе выключателя в течение переходного периода, следующего за инициированием тока во время операции включения. Выключатель нагрузки должен замыкаться без колебаний при соприкосновении контактов и должен выдерживать большие механические усилия во время такого замыкания.

Испытания на включение при коротком замыкании должны быть выполнены на выключателе, который подвергся по крайней мере 10 циклам включения-выключения при 100-процентной преимущественно активной нагрузке, как это требуется для испытательного режима TDload.

Для выключателей класса E1 испытания должны проводиться с последовательностью из двух операций C с холостым ходом O между ними, т. е. C – O (без нагрузки) – C.

Для выключателей класса E2 последовательность испытаний равно 2С – х – 1С.

Для коммутаторов класса E3 используется следующая последовательность испытаний: 2C – x – 1C – y – 2C, где x представляет произвольные испытания на переключение или даже испытания без нагрузки.

Выключатель должен обеспечивать подачу тока с возникновением преддугового разряда в любой точке кривой напряжения. Два крайних случая определяются следующим образом:

-Выполнение на пике волны напряжения, приводящее к симметричному току короткого замыкания и самому длительному преддуговому времени;
— Замыкание в нуле волны напряжения без предварительного искрения, приводящее к полностью асимметричному току короткого замыкания. В ходе серии испытаний на замыкание накоротко оба требования а) и b) должны быть выполнены один раз для выключателей класса Е1, один раз для выключателей класса Е2 и дважды для выключателей класса Е3.

Цепь, необходимая для этого режима испытаний выключателя нагрузки, показана на рисунке 5. Параметры и их допуски, которые используются для проведения этого испытания, перечислены в таблицах 1 и 2.

Рис. 5: Тестовая схема для режима проверки включения при коротком замыкании

На следующем рисунке 6 показана запись операции включения на выключателе нагрузки 12 кВ, 630 А во время режима проверки включения при коротком замыкании для тока включения 25 кА.

Рис. 6: Включение выключателя нагрузки 12 кВ, 630 А
во время проверки включающей способности при коротком замыкании.

Поведение переключателя во время испытаний на разрыв

— Переключатель должен работать успешно без признаков механических или электрических повреждений.
— Из выключателя не должно вылетать пламя или материал, который может нанести вред обслуживающему персоналу.
— Для испытаний на отключение емкостного тока разрешены повторные пробоя во время переключения для выключателей класса C1.
— Для класса С2, если одно повторное пробоя происходит во всей конкретной серии емкостных переключений, например, в испытательных режимах TDcc1 и TDcc2 для зарядного тока кабеля, указанное количество операций для этой серии испытаний должно быть удвоено. Дополнительные операции должны выполняться на одном и том же выключателе без промежуточного обслуживания или ремонта. Требования для класса C2 по-прежнему выполняются, если повторный удар не происходит. Повторное зажигание, за которым следует прерывание при более позднем нуле тока, должно рассматриваться как операция отключения с длительным временем горения дуги.
— Не должно быть значительных токов утечки на заземленную конструкцию или экраны, которые могут представлять опасность для оператора или повреждать изоляционные материалы.
— Во время работы из выключателя не должно выходить наружу пламя или металлические частицы, которые могут ухудшить уровень изоляции выключателя.
-NSDD (неустойчивый пробойный разряд) может возникнуть в течение периода восстановления напряжения после отключения. Однако их появление не является признаком неисправности тестируемого коммутационного устройства. Следовательно, их количество не имеет значения для интерпретации производительности тестируемого коммутатора.

Состояние выключателя после испытаний на размыкание и испытаний на включение короткого замыкания

— После проведения указанных испытаний на размыкание на одном образце и после испытательного режима TDma механическая функция и изоляторы выключателя должны быть практически в одинаковом состоянии как и до испытаний.
— Требование способности выдерживать номинальный нормальный ток считается выполненным, если выполняется один из следующих критериев:
— Визуальный осмотр основных контактов свидетельствует об их хорошем состоянии; или если это невыполнимо или неудовлетворительно,
— Сопротивление, измеренное как можно ближе к основным контактам, не показывает увеличения более чем на 20 % по сравнению с сопротивлением, измеренным до испытания. Перед измерением контактного сопротивления можно выполнить не более 10 операций холостого хода или, если не выполняется условие b),
— Испытание при номинальном максимальном тепловом токе демонстрирует отсутствие теплового разгона путем контроля температуры на точки, в которых производилось измерение сопротивления до стабилизации, и чтобы не были превышены пределы температуры и превышения температуры. Во время этого испытания никакие другие измерения температуры внутри коммутационного устройства не производятся. Если стабилизация не может быть достигнута или температура и повышение температуры превышают пределы, то проверка состояния не удалась, и считается, что переключатель также не выдержал испытания.

Заключение

В испытательной лаборатории источник должен обеспечивать высокий ток короткого замыкания и быстро нарастающие TRV для оценки работы выключателя нагрузки. Рекомендации по установке величины тока повреждения и параметров переходного восстанавливающегося напряжения приведены в стандарте IEC 62271-103. Эти параметры представляют наиболее обременительные условия системы.

Производители распределительных устройств среднего напряжения в центральной части нашей страны и ее окрестностях, а также в других местах используют лабораторию CPRI в Бхопале для сертификации и разработки автоматических выключателей. Этот объект является благом для разработки не только выключателей нагрузки, но и другого распределительного оборудования, такого как предохранители, разъединители, заземляющие выключатели, автоматические выключатели, разрядники и т. д.

---

Yugal Agrawal
Объединенные директоры STDS, Центральный энергетический исследовательский институт, Bhopal

K. Sharath Kumar
Инженерный сотрудник GR-II,
STDS, Central Power Excuelce Instituet,
BHOPAL

70000. Основы и области применения переключателей

Содержание

Большинство современных электрических и электронных устройств разрабатываются с учетом оптимизации мощности, функций и размера. Поэтому энергоэффективность является одним из основных вопросов, на которые обращают внимание инженеры-проектировщики. Особенно это касается портативной электроники, работающей от аккумуляторов, такой как фотоаппараты, планшеты, смартфоны, различные промышленные устройства и ноутбуки.

Несмотря на то, что большинство электронных компонентов рассчитаны на чрезвычайно высокую энергоэффективность, они по-прежнему потребляют энергию в режиме ожидания или в «спящем режиме». Когда это произойдет, вы хотели бы, чтобы устройство имело переключатель нагрузки

, чтобы автоматически отключать шину питания для экономии энергии, а затем включать его всякий раз, когда ваше устройство просыпается.

Выключатель также может отключить ваше устройство от источника питания, защищая его от любых повреждений при возникновении ненормальных ситуаций с питанием, таких как переходные процессы, скачки напряжения, извлечение или установка батареи.

Что такое выключатель нагрузки?

Этот электронный компонент не имеет движущихся частей и работает как реле. Как правило, два MOSFET-транзистора действуют как переключающий элемент, один из которых представляет собой P-канальное устройство, а другой — N-канальное устройство.

Что такое ИС переключателя нагрузки?

ИС переключателя нагрузки (интегральная схема) представляет собой ИС источника питания со встроенными выходными драйверами и выходными транзисторами, выполненными с использованием КМОП-технологий. Эта система значительно меньше, чем традиционная дискретная конфигурация.

Он также имеет низковольтную операцию , низкое потребление тока, характеристики низкого сопротивления и множество других дополнительных функций. Сверхмалые предметы в классе один квадратный миллиметр составляют основу линейки пакетов. Упаковочная линия, в частности, включает в себя продукты, которые идеально подходят для использования в портативных устройствах с ограниченным пространством.

Что такое выключатель нагрузки?

LBS (выключатель нагрузки) относится к разъединителю, предназначенному для отключения или включения указанных токов. Этого можно достичь путем добавления оборудования, повышающего рабочую скорость ножа разъединителя, и другого типа оборудования, которое изменяет явление дугового разряда, обеспечивая при этом безопасное прерывание образующейся дуги при каждом переключении токов нагрузки.

Для обеспечения ограниченной коммутационной способности нагрузки разъединители могут поставляться вместе с оборудованием. Переключатели используются для включения или выключения цепи с ограниченной величиной емкостного или магнитного тока, например, тока зарядки линии и тока выхода трансформатора.

Для добавления последовательного прерывателя можно модифицировать воздушный выключатель (обычно элегазовый или вакуумный). Это обеспечивает более высокие уровни отключения по току и напряжению. Кроме того, прерыватели повышают отключающую способность этого разъединителя и могут использоваться для переключения токов неисправности или нагрузки оборудования.

Каковы преимущества выключателя нагрузки?

Дешевле по сравнению с двухполюсной конструкцией

Независимо от технологии, используемой в выключателе нагрузки, стоимость его установки и приобретения намного ниже, чем у двухполюсной конструкции. Однако его цена зависит от источника питания, степени защиты IP, напряжения/мощности, частоты и номинального тока. Удобное использование и доступная цена LBS позволяют широко использовать его в распределительных сетях напряжением около 10 кВ.

Выключатель нагрузки в основном используется для включения и отключения тока нагрузки и может использоваться с высоковольтным предохранителем вместо автоматического выключателя. Разумный выбор переключателя балансировки нагрузки в конструкции значительно помогает обеспечить безопасность и надежность. В результате устраняются опасности, связанные с срабатыванием автоматических выключателей, что обеспечивает более безопасную работу электросети.

С предохранителем

Выключатели нагрузки

также оснащены плавкими предохранителями HRC для защиты трансформатора, что обеспечивает более безопасную и надежную работу. Однако вы также можете использовать вакуумный выключатель, хотя он немного дороже и надежнее.

Кроме того, линии электропередачи защищены от перегрева, что может привести к возгоранию, а такие приборы, как трансформаторы, защищены от повреждений, которые могут быть вызваны коротким замыканием или возгоранием.

Простое включение и выключение источника питания

Выключатели нагрузки

обычно имеют пружинный механизм для включения и выключения источника питания. Это упрощает процесс включения и выключения питания.

Разница между выключателем нагрузки и разъединителем?

Разъединители

Изолирующий выключатель, также называемый разъединителем, представляет собой механическое устройство, отвечающее указанным требованиям стандарта IEC 60947-1 (функция отключения). Здесь решающим фактором является расстояние открывания. Должна быть обеспечена изоляция между полюсами и между выходом и входом. Это достигается за счет видимого изоляционного зазора или некоторых конструктивных особенностей внутри устройства.

Устройство также должно иметь индикаторное устройство, показывающее положение подвижных контактов, которые должны быть надежно соединены с исполнительным механизмом. Согласно IEC 60947-3 изолятор должен размыкаться и замыкать цепь только в том случае, если отключается или включается ток пренебрежимо малой величины или если нет заметной разницы напряжений между клеммами каждого полюса.

Он может проводить рабочие токи в нормальных условиях и большие токи в ненормальных условиях в течение определенного времени. Требования стандарта IEC 60947-3 может быть достигнута с помощью плавких вставок, разъединителей, выключателей-разъединителей и автоматических выключателей с изолирующими функциями.

Выключатели нагрузки

LBS — это механические переключающие устройства, которые могут включать, отключать и проводить ток при нормальных условиях работы схемы. Это может включать конкретное состояние перегрузки и наличие токов в течение определенного периода времени при определенных ненормальных условиях в цепи, например, во время короткого замыкания.

Хотя выключатель нагрузки может иметь включающую способность при коротком замыкании, ему не хватает отключающей способности, указанной в IEC 60947-1. Это означает, что ток цепи рубашки может проходить, но не отключаться. Переключатель нагрузки — это электрический компонент, который затем переключает эту нагрузку между двумя источниками.

Выключатель нагрузки CHINT

Итак, где можно приобрести качественные выключатели нагрузки по доступной цене? Есть только одно место, ЧИНТ . Это всемирно известный производитель высококачественного электрического и электронного оборудования, в том числе выключателей нагрузки (LBS). Выключатели нагрузки CHINT обладают множеством функций, включая гибкость установки, высокую отключающую способность, интерфейс автоматического распределения, малый вес и компактную конструкцию.

Приобретая выключатель нагрузки в CHINT, вы можете быть уверены, что получаете качественный электрический компонент, не требующий обслуживания. Независимо от вашей системы электропитания вы можете выбирать из различных моделей с различными стандартами, такими как NFZ77 и FLN36 IEC 62271-105, IEC 60265-1 и другими. Эти выключатели нагрузки используются для отключения и создания тока отключения короткого замыкания между токами нагрузки 12-25 кВ переменного тока 50 Гц.

Заключение

Трансмиссия должна быть надежной и безопасной. Одна из жизненно важных электрических частей, обеспечивающая работу выключателя нагрузки. Они имеют множество преимуществ, в том числе безопасность, простоту включения и выключения и относительно дешевле 2-х полюсных конструкций.
