Выключатели света на движение: Выключатель с датчиком движения, цена оптовая, все модели, со склада, доставка по РФ

Выключатель с датчиком движения, цена оптовая, все модели, со склада, доставка по РФ

Современное электроустановочное оборудование предлагает большое количество способов управления системами освещения. Наряду с клавишными или кнопочными выключателями для этого могут применяться выключатели с инфракрасными датчиками движения. Они позволяют автоматизировать управление осветительными системами или даже целыми сценариями работы «умного дома». Такие механизмы не только повышают комфорт эксплуатации электрооборудования, но и обеспечивают экономию электроэнергии, выключая освещение, когда оно не нужно.

Купить подобный выключатель света с датчиком движения можно по разным ценам и в различных цветовых решениях. Выключатели с инфракрасными датчиками могут оснащаться и ручными органами управления, определяющими сценарий работы. Некоторые модели даже оснащаются дополнительным дистанционным управлением. Далее рассмотрим принципы работы подобных устройств.

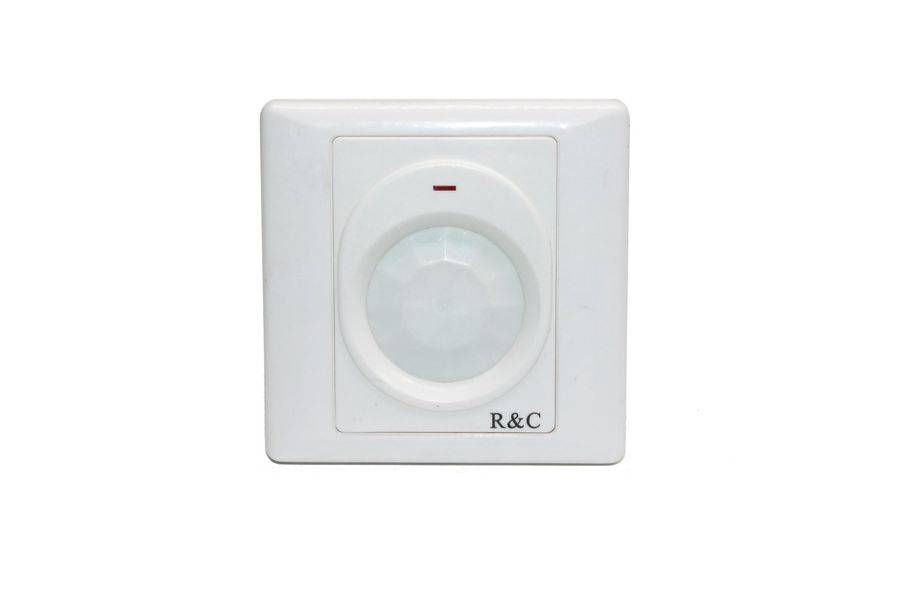

Как работает выключатель с ИК датчиком?

Тепловое излучение имеет волновую природу, то есть весьма походит на свет по своим физическим характеристикам. Поэтому его фиксация возможна при помощи специального фоточувствительного сенсора. Такой сенсор с чувствительностью к волнам определенной длины и устанавливается в выключатель с ИК датчиком. На ним устанавливается составная сегментная линза, которая фокусирует излучение на датчик.

Входящий в помещение человек нарушает тепловой фон. Эти изменения отражаются на расположении фокуса на сенсоре. Сенсор, в свою очередь, генерирует спусковое напряжение, которое и замыкает цепь при помощи специального реле. Человек покидает помещение, тепловой фон стабилизируется, фокус возвращается в исходное положение, подача спускового напряжения прекращается, сеть размыкается. Подобные выключатели света с датчиком движения могут иметь различную чувствительность и радиус действия, что сказывается на их цене. Этим параметрам необходимо уделять внимание при покупке датчика движения.

Особенности монтажа

В силу особенностей работы такого датчика, его монтаж нужно осуществлять с учетом множества факторов. Первый и самый важный момент — расположение датчика в помещении. Для того, чтобы правильно его выбрать, необходимо учитывать чувствительность, радиус действия и возможные преграды на пути распространения теплового излучения. Необходимо учитывать и работу некоторых устройств и систем, которые могут привести к ложным срабатываниям. Так, в определенных режимах работы теплых полов, тепловое излучение человеческого тела будет просто незаметно.

Также следует обращать внимание на конфигурацию сети, в которую будет монтироваться инфракрасный датчик. В нашей стране еще осталось достаточное количество объектов с двухпроводниковыми сетями, хотя при возведении новых зданий наличие заземления в электросети является обязательным требованием. Тем не менее, производители выпускают модели, рассчитанные на наличие или отсутствие кабеля заземления.

Вместе с этим, каждая модель выключателей имеет ограничения по максимальной нагрузке. Поэтому при необходимости купить выключатель с датчиком движения, необходимо рассчитать будущую нагрузку на него. От этого параметра зависит максимальное количество потребителей, которые могут быть подключены за подобным выключателем. Для скрытого монтажа используются стандартные монтажные коробки, а при необходимости смонтировать подобный механизм в сети, проложенной открытым способом, используются специальные подъемные коробки. Кроме того, выключатели с инфракрасными датчиками, выпускаемые в пределах определенной коллекции совместимы со всеми декоративными элементами той же коллекции.

Производители и коллекции

Инфракрасные датчики движения имеются в коллекциях многих производителей. Наиболее известны: Французская Valena от Legrand, коллекции Unica, Merten System Design и Merten System M от огромного концерна Schneider Electric. Российская серия LK60 от компании LK Studio предлагает выключатели с датчиком движения по более привлекательным ценам с тем же функционалом и качеством. Продукция каждой компании имеет свои особенности, и разные дизайнерские решения, поэтому перед окончательным выбором лучше все же ознакомится с максимумом доступной информации.

Выключатель с датчиком движения: монтаж, подключение

Для снижения энергозатрат и более комфортного освещения многие часто используют в своем доме различные системы управления освещением. Основным устройством, выступающим в роли триггера для освещения, является выключатель с датчиком движения (далее — ДД). Благодаря ему при включённой клавише выключателя свет может выключаться, если движения в комнате нет, и включаться, когда движение зафиксировано.

Принцип работы выключателя с ДД

Выключатель с датчиком движения (ДД) — это комбинированный электроприбор, способный реагировать на перемещаемый субъект в подконтрольной сенсору зоне. Его можно установить в закрытых домах и на улице. Уличные выбираются исходя из требуемой степени защищенности (то есть, IP).

В качестве такого электроприбора выступает блок управления с датчиком и сопряженный с ним клавишный выключатель. Чтобы техника не подвергалась потенциальным неисправностям, рекомендовано ДД комбинировать с обычным клавишным выключателем. Если же это проигнорировать и использовать только ДД напрямую, тогда неисправность в автоматизации может добавить достаточно хлопот для жителей дома.

Выбирая электроприбор, нужно заранее определиться с его монтажным местом. Возможно понадобится комбинированная модель в едином корпусе. Или же ваш случай рекомендует взять два отдельных прибора и соединить их проводами.

На торговых площадках электротехники достаточно много, поэтому подобрать нужный вариант всегда реально.

Принцип работы выключателя света с датчиком движения:

1. Если в наблюдаемой зоне нет передвижения, электрическая цепь девайса разомкнута.
2. Когда в отслеживаемую зону входит человек (замечается факт движения), сенсор срабатывает и переставляет контакт для замыкания цепи питания, что разрешает светодиодам включаться.
3. Пока в отслеживаемой датчиком комнате находится человек, цепь остается замкнутой. Также, для поддержки ее в замкнутом состоянии может использоваться задержка отключения, регулируемая таймером.
4. Когда из подконтрольной зоны выходит человек, контур размыкается, лампочка не получает электропитание и перестает гореть.

Это экономит электроэнергию и позволяет получать освещение, когда нужно и где нужно. Но чтобы сэкономить на электроэнергии еще больше, можно объединить датчик движения и датчик освещенности для включения и отключения освещения (на схеме ниже обозначен как фотореле). Когда света хватает на подконтрольном объекте или на улице от солнца, сенсор не работает и не активирует освещение. Как только фотореле «разрешит» работу датчика при слабом освещении, то штатная работа ДД станет задействована полноценно.

Места установки

Датчик движения с выключателем часто устанавливаются для освещения в следующих местах:

1. В гаражах, кладовых /подвальных помещениях и коридорах. В таких помещениях в целом темно и не всегда, сразу, реально отыскать кнопку для включения света.
2. В многоэтажных домах на лестничных площадках.
3. В туалетах и ванных комнатах, чтобы было комфортнее заходить в санузлы ночью.
4. В квартирах и таунхаусах, когда приборы движения подключены к технологии «Smart Home».

Часто выключатель и детектор движения выступает частью системы безопасности. Когда сигнализация снята с охраны, ДД детектирует движение, чтобы активировать освещение. Когда сигнализация установлена «на охрану» — он выполняет роль фиксатора движения и сообщает об этом по используемым каналам о доступе на охраняемый объект недоброжелателя.

Разновидности

Для правильной классификации прибора нужно определить две основополагающие:

• Тип и присутствие сенсорного электроприбора;
• Особенность монтажных работ.

Главным элементом в электроприборе выступает датчик движения. Из-за применения различных физических законов в датчиках движения, их поделили на несколько типов. Но хоть реализация у них разная, одну и ту же задачу они выполняют с одинаковым ответом. Когда в подконтрольной зоне срабатывает датчик, контакты замыкаются и если более нигде разрыва нет, то сеть замыкается, а осветительный прибор получает питание.

Типы датчиков:

1. Инфракрасные.
2. Акустические.
3. Ультразвуковые.
4. Микроволновые.

Первый и второй тип — это пассивные приборы, и они ничего не выделяют, а только «слушают».

Третий и четвёртый — активные устройства. Они посылают в детектируемую зону волны разной длинны, и по их наличию или характерному отображению узнают присутствие или отсутствие в подконтрольной зоне объекта (человека).

Оборудование с передатчиками и приемниками «активного» класса стоит на порядок выше «пассивных» приборов. Обусловливается цена сложной конструкцией и пониженным порогом ложных срабатываний. Пассивные электроприборы дешевле, но порог ложного срабатывания выше.

Инфракрасные датчики (самые популярные) рассчитаны на срабатывание от детектирования тепла живого существа. Это может быть человек, животное либо же нагретые радиаторы. Чтобы реакция была только на человека, эти приборы нужно настраивать, а зону устанавливать на уровне хождения человека.

Это исключает попадание в зону действия сенсора радиаторы и животных. Инфракрасный считается самым простым и долго работающим девайсом для светового контроллинга в авторежиме.

Акустические сенсоры реагируют на звук. Если слышен стук каблуков по бетонному полу, закрытие двери или резкие хлопки в ладоши, активируется датчик. Такой вариант лучше всего реализует себя в общественных площадках, помещениях, коридорах. Этот тип является хорошим решением в качестве дополнения к применяемым сенсорам. Например, выставить его на нужную чувствительность, чтобы улавливал хлопки ладонями для выключения освещения. Но в одиночку устанавливать в квартире или жилом объекте не приветствуется, поскольку его сложно реализовать вручную на правильный отклик.

Ультразвуковые и микроволновые датчики движения не рекомендованы к установке в жилых строениях. Воздействия на организм человек не ощутит, но оно есть. Еще, негативно на такое излучение реагируют домашние животные, что является подтверждением того, что эти излучения не привносят для организма ничего хорошего. Эти излучатели лучше всего использовать на открытых площадках или закрытых, типа паркинга.

Чтобы мониторить огромную зону устанавливают ультразвуковые датчики движения в больших количествах. Срабатывание их ориентировано на быстрое передвижение объекта. Если человек будет двигаться медленно, детектирование может попросту не сработать.

Отличным вариантом мониторинга является применение двух или более датчиков. Их комбинация минимизирует ложные срабатывания и повышают надежность. Естественно, за качественный продукт, обеспеченный комбинацией нескольких электроприборов, придется заплатить побольше.

Как выбрать оптимальное место установки

Когда выключатель с ДД сделан в едином корпусе, он предназначен для крепления к стене. При использовании двух элементов единой конструкции, расстояние между выключателем и сенсором можно увеличить с помощью соединяемых в схему проводов. При этом крепится датчик может на потолок.

Прикреплять на потолок сенсор предпочтительнее, поскольку это позволяет ему охватить большую территорию.

У каждого ДД есть свой угол обзора, который может достигать до 360 градусов. Если у него этот параметр «до»360 градусов, детектировать движение он сможет только в узконаправленном секторе. Если же нужно полностью охватить всю зону, придется размещать минимум 2 устройства с углом охвата менее 360 градусов.

Естественно, круговые и широкоугольные устройства на порядок дороже стандартных. Прежде чем делать покупку, прикиньте, что для вас будет приемлемым и рациональным в плане трат вариантом: датчик движения с полноценным кругом обзора или два, три, четыре с узконаправленным углом.

Для малой комнаты с единой дверью достаточно сенсора с узким обзором. Настроить на правильное детектирование в отношении светочувствительности и таймер отключения предварительно, и можно пользоваться. Есть два момента, которые следует учитывать при выборе места:

1. Первым критическим моментом настройки является такой параметр как «глухая зона» сенсора по высоте. Чтобы не создать при проектировании существенный изъян, изучите техническую документацию приобретаемой модели устройства.
2. Вторым важным моментом является ограничение дальности зоны обнаружения. То есть, если нужно настроить детектирование на длинном объекте (коридор, веранда), подбирайте приборы с сенсором на требуемую длину. Помните только одно, дальнобойный обзор повышает риски ложного срабатывания.

Технические параметры и настройка

Многие модели стандартизированы на работу от городской сети в 220В. Каждая содержит данные максимальной мощности. Этот показатель говорит о суммарной мощности подсоединяемых ламп. Когда электротехника рассчитывается на загорание группы осветительных фонарей, величина его мощности должна быть равной 1000 Вт. Если приобрести маломощный прибор и включить в него высокую нагрузку, он не выдержит и перегорит. Установка ДД в единой комнате таунхауса, жилого дома или квартиры, тогда хватит прибора с мощностью 250–500 Вт.

Минимальная степень защищенности у электроприборов должна быть IP44. Если устройство находится в отапливаемой комнате, этого вполне достаточно.

Если же монтаж нужно проводить на улице, рекомендуется выбирать приборы со степенью IP 55/56. Такие же устройства подойдут в ванную комнату.

На корпусе ДД всегда присутствуют три регулируемых тумблера:

1. TIME — таймер задержки выключения света, когда человек покидает комнату (или другую зону детектирования). Выставленный таймлайн задержки до 10 минут с различным шагом (в дешевых моделях шаг — минута). Если в детектируемой комнате присутствует мёртвая зона, задержка позволит не отключится освещению в самое неподходящее время.
2. LUX — это регулятор светочувствительности, настраивающий включение света в зависимости от степени натуральной освещенности. Выставленное значение полностью зависит от обслуживаемого объекта.
3. SENSE — это регулятор порога температуры, на которую ИК сенсор будет откликаться. И этот параметр тоже нужно выставлять исходя из температуры тела человека. Если наблюдаются частые срабатывания без веской причины, рекомендуется снижать понемногу чувствительность, чтобы достичь желаемого результата.

Рекомендуем к прочтению: как выполнить подключение светильника с датчиком движения, особенности установки.

Монтажные работы

Внутри датчика движения размещены три провода (коричневый, синий и красный) и для удобства монтажа, они сопряжены с клеммником. Нагрузка должна проходить через синий и красный провод. С их помощью подключается лампочка. Коричневый идет на выключатель. Все подключение электротехнического прибора с выключателем реализуется по нижеприведенной схеме.

Любые монтажные работы делайте при отсутствии сетевого напряжения 220 В.

Инструкция такая:

1. Берите выключатель (в примере использован одноклавишный, но вы можете задействовать на две или на три) и подключите к проводу от сети 220 В.
2. По схеме, L (коричневый) заведите в клеммник к контакту выключателя.
3. Для этого открутите винт отверткой сверху, заведите жилу к первому контакту в появившийся зазор и зажмите винтом, закрутив его обратно.
4. Второй конец (на противоположной стороне, размещенный под подключенной только что жилой) заведите на клему L датчика движения (коричневый провод).
5. Для этого используем кусочек провода (можно с коричневым окрасом, чтобы не путаться) для сопряжения датчика движения и выключателя.
6. Зачистите концы, чтобы удобно было прикреплять к клеммам и подсоедините к выключателю.
7. Второй конец провода от выключателя нужно соединить с ДД, подключив к клемме с коричневым проводом.
8. Закрутите клему, чтобы соединение было крепким.
9. Далее по схеме нужно подсоединить патрон к датчику. Один провод (белый)сопрягается к красному проводу ДД, обозначенному А. Второй (черный) скручивается вместе с синим проводом от сети 220 В и подсоединяется к синему проводу ДД, обозначенному N.
10. Схема реализована.

В итоге выключатель с датчиком движения для дома сделан следующим образом:

1. От провода, подключаемого к сети электропитания через выключатель, последовательно сделано сопряжение с клеммой L.
2. Клемма N расщепляется на две. Второй провод проводки подключен к синему проводу ДД и к черному патрону для лампы.
3. Клемма L с красным сопряжена с другим проводом патрона (белым).

Чтобы проверить схему, вкрутите лампочку в патрон и задействуйте сеть 220 В. После замыкания контакта с помощью клавиши выключателя лампочка не включится до тех пор, пока датчик будет выдавать, что «движения нет». Как только движение появится, лампочка тут же включится.

Чтобы еще присутствовал автоматический выключатель света с датчиком движения, рекомендуется установить выдержку (таймер времени), при которой ДД будет деактивировать лампочку.

Нельзя подключать выключатель к клеммам A и N, схема не то что не заработает, а может попросту коротнуть.

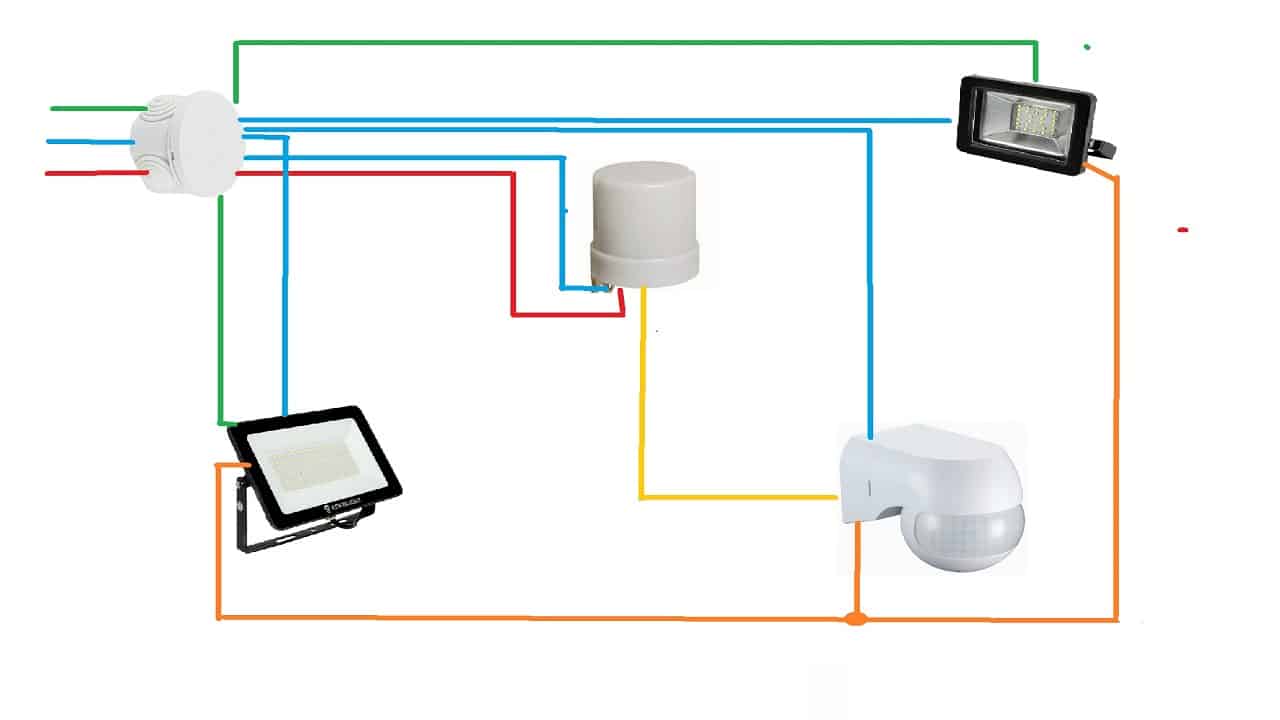

Если же задействовать немного иную схему, то это позволит установить выключатель в линию от фазы до подключения лампы. Таким способом можно включить свет в том случае, если датчик не сможет по какой-либо причине это сделать самостоятельно.

Установка нескольких датчиков движения в единую схему делается параллельно. Освещение появится при активации любого датчика. Вторая схема отлично подойдёт для детектирования большой комнаты с несколькими выходами.

Чтобы избегать частого перегорания ламп, в цепь к лампам следует установить блок защиты с «мягким» включением света. Такой блок поможет уберечь лампы от частого выгорания.

Заключение

Выключатели с датчиком движения — полезная опция для регулировки осветительных приборов. Благодаря реализованным схемам подключения можно экономить электроэнергию и ресурс электротехники, и обеспечить себе комфортные условия в жилой и не жилой зоне. Рекомендуем также прочитать про такое полезное устройство как выключатель света с дистанционным управлением, который во многих случаях также очень полезен.

Видео по теме
