Загнуть профильную трубу своими руками видео: Как согнуть профильную трубу в домашних условиях своими руками: видео, фото

Содержание

Как согнуть профильную трубу в домашних условиях без трубогиба: видео


Создание изгиба профильной трубы профессиональным строителем или обычным хозяином часто может встретиться в процессе стройки или ремонта любого загородного дома и коттеджа. Решившись выполнить сгибание профильной трубы собственными руками в бытовых условиях, хозяин всегда озадачивается о том, как правильно и надежно устроить тепличную конструкцию, крытую террасу или курилку.

При создании таких конструкций используют именно профильные изделия, так как они намного популярнее перед трубами с традиционной круглой формы.

Трубы, имеющие обыкновенное сечение в виде круга сгибаются с помощью обычного гидравлического трубогиба со специальными башмаками и роликами для круглых заготовок. При этом изогнуть профильные детали на таком станке не представляется возможным, так как его исполнительные устройства для круглых форм просто-напросто испортят профиль – заготовка растрескается, поломается, или совсем раздавится.

Способы сгиба профильных элементов

Профильную трубу можно без всяких дефектов изогнуть и своими руками. Для изготовления таких гнутых профильных деталей существует много приемов. Одним из распространенных вариантов является сгибание профильной заготовки с помощью специальных устройств – так называемых профилегибов. Однако цена такого оборудования достаточно высокая, которая ставит под вопрос приобретение такого специального станка у обычного хозяина.

как согнуть профильную трубу без трубогиба

В случае редкой необходимости изготовления гнутых профилей в бытовых условиях предлагается приобрести на рынке специальные трубогибы для ручной работы, используемые как для труб с круглым сечением, так и для профильных заготовок. Стоимость такого домашнего оборудования ориентировочно равняется 100 долларам. Стоит отметить, что при использовании ручных инструментов для создания гнутых деталей необходимо хозяину иметь соответствующую физическую и моральную подготовку – работа требует выносливости и терпения, но экономно.

При одноразовой необходимости выполнения сгибов на заготовках покупать даже ручные механизмы нерационально. В этом случае рекомендуется приобрести на рынке уже изготовленный элемент или можно сделать заказ в мастерской либо на соответствующем предприятии, где за сравнительно невысокую плату смогут изготовить любую деталь из собственного профильного материала.

При таком решении задачи можно не только снизить стоимость работ и не потратить личное время и силы, но и достичь необходимого результата – получить деталь с качественным и правильным сгибом определенного диаметра или формы.

В каждом строительном и не только деле всегда существуют народные методы. Изгиб профильных заготовок собственными руками – не исключение. Только в этом случае существует возможность изготавливать сгибы стальных, медных или полимерных трубных заготовок некрупного размера.

Сгибание профильных изделий посредством трубогиба

Специфика процесса

В случае самостоятельного изготовления изгиба профильной заготовки необходимо вначале определиться с размером ее сечения, толщиной стен, материалом, из которого сделана деталь, а также с диаметром или формой изгиба.

При этом также необходимо учесть условия имеющегося производства, которые смогут обеспечить максимальную точность изгиба и высокое качество производимых деталей.

Сгибание профильных труб происходит в определенных пределах технических допусков по толщинам стенок и конфигурации сечения. Важной задачей является недопущение таких дефектных явлений, как сломы внутренней части сгибаемой профильной заготовки и раздавливание поперечной части заготовки.

Изготовление сгиба

С целью изготовления изгиба необходимо иметь специальный трубогиб, предназначенный для сгибания холодным способом с растяжением. Создаваемое посредством такого станка растяжение даст сдвиг нейтральной оси заготовки в сторону изгиба. Такой эффект при растягивании профильной детали даст возможность снизить образование гофрированной зоны на поверхности изгиба.

Расположившись в агрегате, заготовка зажимается по краям и одновременно растягивается. Вместе с этим, при перемещении сгибаемого шаблона, труба начинает сгибаться.

Для сгибания заготовки из нержавеющей стали без дефектов, ухудшения качества и снижения стойкости стен детали в зоне изгиба такой процесс необходимо выполнять под внутренним гидростатическим давлением. Для этого необходимо заглушить концы трубы пробками, внутри которой находится залитая жидкость. Далее, нужно переместить сгибаемый шаблон к центру изделия, посредством которого делается изгиб определенной формы или диаметра.

Процесс сгибания своими руками

Сделать изгиб профильной заготовки собственными руками можно без всякого профессионального оборудования и специальных инструментов. Таким способом чаще всего можно достичь изгиба на самом деле относительно хорошего качества.

Формирование изгиба посредством обычной болгарки и с помощью сварки

Для сгибания профильной трубы первым делом необходимо иметь обыкновенную болгарку и сварочную машину.

С целью сгибания заготовки необходимо пройти следующие этапы:

  1. Определить радиус сгибания заготовки.
  2. Вдоль сгибаемой линии профильной детали нужно сделать поперечные разрезы трех плоскостей с одинаковым интервалом между собой.
  3. Далее, без особого труда можно согнуть деталь.
  4. Затем необходимо заварить прорезанные участки.
  5. Сварочные швы необходимо обработать и зашлифовать.

Сгибание с применением средств внутреннего противодействия

Для осуществления такой технологии необходимо использовать такое средство, как специально приготовленная пружина. При этом нужно внутрь профильной трубы внедрить пружину прямоугольного сечения из металлической проволоки с толщиной от 1 до 4 мм в зависимости от размеров сгибаемой трубы. Далее, можно начинать сгибать элемент.

Размер отрезков сегмента пружины должен быть меньше внутренних размеров сечения трубы на 1,5–2 мм, для создания возможности проникновения пружины внутрь трубы без особых усилий.

После ввода пружины к месту планируемого изгиба заготовки перед сгибанием необходимо нагреть район сгиба паяльной лампой. После этого можно выполнить изгиб изделия с помощью специальной болванки с таким радиусом, который должен совпадать с необходимым внутренним радиусом сгибаемой детали.

С целью сгибания профильной детали для отопления или водоснабжения из меди существует один относительно неординарный способ, выполнимый только зимнее время.

Заключается такой уникальный вариант в следующем:

  1. Первым делом необходимо один край медной трубы закупорить пробкой и наполнить ее водой.
  2. Затем расположить заготовку с водой на улице в морозную погоду до окончательного замерзания воды.
  3. Далее, выполнить сгибание трубы в соответствии с гибочным шаблоном определенного радиуса. При этом труба гнуться будет без особых усилий и без искажения своего сечения.

По такой же схеме удастся согнуть трубы дюралевого типа, а также из такого материала, как латунь.

Сгибаем без трубогиба

Сделать изгиб прямоугольной заготовки без трубогиба можно еще посредством хорошо высушенного и тщательно просеянного песка. Перед сгибанием необходимо в один из концов трубы заколотить клин из дерева в глубину, равной от 10 до 20 см. После этого засыпать до края противоположное открытое отверстие трубы очищенным и высушенным песком и забить туда подобный клин. Затем можно начинать сгибание заготовки посредством болванки определенного диаметра, который должен совпадать с планируемым размером изделия.

При слишком резких изгибах – когда радиус небольшой, участок сгибания рекомендуется разогреть посредством горелочного устройства. Благодаря набитому до краев в трубу песку сохранится форма сечения изделия.

После выполнения сгибания необходимо выжечь одну из пробок, высыпать песок изнутри и вырвать вторую пробку.

Как согнуть профильную трубу для теплицы: простейшие способы

Тепличный каркас с квадратным или прямоугольным сечением привлекает надежностью и сроками службы. Весьма прочная металлоконструкция пропускает максимум света, потому что ее стойки, опоры, стяжки гораздо тоньше, чем у деревянных соперников. Уступает металл в технологичности. Без знания нюансов трудно из прямой заготовки сделать арочную дугу или раму для двери. Из-за указанных осложнений с металлической основой совершенно напрасно предпочитают покупать «зеленые домики». Однако если хорошенько разобраться в том, как согнуть профильную трубу для теплицы, можно с незначительными затратами собственноручно соорудить недорогую арочную конструкцию.

Суть и проблемы гибки профильного трубопроката

Гибка металлических изделий независимо от формы сечения заключается в придании им частичной или полной плавно-изогнутой конфигурации. Одна из распространенных слесарных процедур производится либо только под давлением, либо под давлением в сочетании с нагревом изгибаемого участка. В это время на обрабатываемую часть полой металлической заготовки одновременно действуют силы сжатия с внутренней стороны заготовки и силы растяжения вдоль внешней стенки. Осложнения состоят в том, что:

  • материал в процессе изменения формы может утратить соосность сегментов, т.е. части изогнутой заготовки не будут располагаться в единой плоскости;
  • растягиваемая наружная стенка на участке сгибания может не выдержать воздействия и банально лопнуть;
  • сжимаемая внутренняя стенка может вместо равномерного сокращения сложиться складками, напоминающими гофру.

Без знания тонкостей сгибания профиля есть риск просто смять изделие, испортив заготовку. Но безрассудство не наш путь! Тем более, если оно сопровождается материальными потерями. Во славу рациональной экономии будем учитывать все капризы профиля и характеристики «железного» материала. Не забудем про размеры сечения, толщину стенок профильной трубы, требующийся радиус изгиба и упругость стального сплава. Ориентируясь на указанные параметры, выберем правильный технологический путь – он же способ гибки.

Зачем нужно знать характеристики профиля?

Профильный трубопрокат от стандартного круглого варианта отличается формой сечения, которая может быть квадратной, овальной, прямоугольной или плоскоовальной. Согласно регламенту ГОСТа Р за номером 54157-2010 круглое изделие также входит в перечень профильной продукции. Однако в тепличном строительстве чаще всего применяют изделия с квадратным и прямоугольным сечением, например, профильные трубы 40х20 мм, потому что к их ровным плоским стенкам проще прикрепить покрытие.

Для разнообразных народнохозяйственных нужд продукцию выпускают в широком диапазоне размеров. Различается она по конфигурации и площади сечения и, естественно, по толщине стенок. Совокупность размеров определяет пластические возможности. На профессиональном языке они называются минимально допустимым радиусом закругления. Значит, прежде чем узнать, как сделать заготовку для каркаса, нужно выяснить, какой наименьший радиус плоской округлой деформации заготовка сможет «пережить» без повреждений.

Для определения минимально допустимого радиуса сгиба квадратного или прямоугольного профиля нам нужна высота h, потому что:

  • изделия с высотой профиля до 20 мм согнутся без перехода в разряд непригодного брака, если гибка будет произведена на участке длиной 2,5×h и более;
  • трубопрокат с высотой профиля свыше 20 мм без потерь выдержит деформацию на участке длиной 3,5×h и более.

Обозначенные лимиты необходимы тем, кто задумал делать стеллажи, полочки и рамы для форточек или двери. Свои корректировки в область ограничений вносит и толщина стенок. Широкие трубы с тонкими стенками толщиной до 2мм вообще не рекомендуют гнуть. Лучше воспользоваться сваркой.

Домашним мастерам, решившим делать дуги для арочной теплицы, нужно учесть, что применяемые в быту изделия из обычных углеродистых или низколегированных стальных сплавов после приложения к ним усилий имеют свойство слегка «пружинить». Они как бы пытаются вернуться в прежнее состояние. Следовательно, после того как начинающий слесарь своими руками завершит гибку всех дуг, ему придется повторить обработку и вновь подогнать арки по шаблону. Желательно изначально учесть значение пластического момента сопротивления Wp. Его обычно указывают в документах продаваемого стройматериала. Чем данный момент меньше, тем меньше возни будет с подгонкой.

Способы гибки и их особенности

Сгибают профильный трубопрокат как в холодном, так и в горячем состоянии. Нагрев газовой горелкой ощутимо увеличит пластичность. Однако материал небольшого сечения превосходно гнется и без лишнего температурного воздействия, потому что тонкие трубы достаточно пластичны и легче поддаются приложенному к ним усилию.

Точных указаний по поводу применения нагрева для сгибания нет. Нормативами обозначены только размеры круглого проката, согласно чему воздействовать пламенем на обрабатываемый участок нужно при Ø 100мм и более. С квадратными и прямоугольными формами все происходит несколько иначе. На основании опыта народных умельцев:

  • при высоте профиля до 10 мм заготовки однозначно гнут холодным способом;
  • при высоте профиля 40 мм и более трубы гнут с нагревом.

Как проще и легче в домашних условиях согнуть профиль с высотой в интервале от 10 до 40мм, исполнителю придется решать самостоятельно. Если в арсенале мастера имеется профилегиб, с его помощью можно создать арочное закругление без нагрева. Нет аппарата, лучше заранее опробовать свои силы. Для этого нужно зажать один конец материала в тисках. На второй конец надеть трубу размером побольше, чем высота профиля, и потянуть за увеличенное подобным образом «плечо». Если получилось, нагревать металлические изделия нет смысла.

Вариант #1 – гибка с нагревом

Не поддающийся материал будем деформировать горячим методом, предварительно заполнив его песком. Так и качество обработки повысится, и равномерность сгиба обеспечится. Запасемся для работы «по горячему» брезентовыми рукавицами и приступим:

  • из обрезков бруса или поленьев сделаем две пирамидальные заглушки, длина которых должна быть в 10 раз больше ширины основания. Площадь основания каждой самодельной пробки должна быть почти в 2 раза больше квадратного либо прямоугольного отверстия, которое ей предстоит затыкать;
  • примерим, как «сядут» заглушки, затем на одной из них выберем с четырех сторон продольные пазы. Они нужны для выхода газа, который скопится при нагреве наполнителя;
  • предварительно отжигаем заготовку на участке будущего сгиба;
  • приготовим наполнитель. В качестве него возьмем чистый строительный песок средней зернистости. За неимением сыпучего стройматериала воспользуемся песком из детской песочницы. Его просеем сначала через сито с ячейками 2 или 2,5мм, чтобы убрать из набивки гравий и кумушки. Крупные включения на поверхности труб могут сформировать ненужный рельеф. Затем просеянную массу снова «пропустим», но уже через мелкое сито с ячейками 0,7мм, чтобы пылеватые частицы не спеклись при нагревании. Весь отсев, как и наполнитель по завершении действий, вернем в песочницу;
  • прокалим наполнитель при температуре 150ºС;
  • забьем один конец деревянной пробкой, на которой нет каналов для отвода газов. Во второй конец установим воронку. В зависимости от размера установим заготовку под углом или перпендикулярно земле. Через воронку порционно будем насыпать наполнитель. Периодически постукиваем по стенкам изделия снизу-вверх деревянной или резиновой киянкой, чтобы песок уплотнился. Сигналом о достаточном уплотнении будет глухой звук;
  • закроем заполненную заготовку второй пробкой;
  • отметим мелом на заготовке участок нагрева;
  • закрепим заготовку либо в тисках с шаблоном, либо в зажиме. Материал со сварным швом устанавливаем так, чтобы место сварного соединения оказалось сбоку. Вдоль шва нежелательно растягивать или сжимать;
  • раскалим отмеченный участок докрасна, и аккуратно придадим заготовке необходимую форму. Сгибаем в один прием поступательным нерезким движением в строго горизонтальной или вертикальной плоскости;
  • после остывания сравним результат с шаблоном. Если все в порядке, выбиваем либо выжигаем пробки и высыпаем песок.

Описанная метода хороша для формирования единичных угловых сгибов, т.к. нагревать трубы несколько раз настойчиво не рекомендуют. Металл от многократного температурного шока теряет прочность. Однако при создании округлой арки многократный нагрев неизбежен. Ведь сделать работу в один прием нереально, а охлажденная до светло-вишневого оттенка, т.е. до 800ºС, заготовка может просто разорваться.

Вариант #2 – холодный метод

Пластическую деформацию профильного проката « по холодному» производят, как с наполнителем, так и без его применения. Материал с высотой профиля до 10 мм не требует заполнения. Более толстую трубу лучше заполнить песком или канифолью. Альтернативой песчаному наполнителю послужит пружина плотной навивки, размеры которой позволят плотно установить ее в полость на участке обработки. Пружинящая прокладка будет препятствовать резкому изменению сечения профиля в местах сгиба.

Гнуть «по холодному» в домашних условиях можно:

  • вручную с использованием простейших приспособлений типа гибочных плит, тисков и оправки;
  • с применением мобильного профилегиба – усовершенствованного аналога ручного трубогиба. Профилегиб отличается от устройства для сгибания круглых труб только формой выемки рабочего ролика;
  • путем прокатки на самодельном или фабричном профилегибочном станке, который можно смастерить своими руками или приобрести в готовом виде.

Технические средства механизации гибки разумней и выгодней взять в аренду, если они нужны для разового строительства теплицы. Если в перспективе сооружение зеленых домиков для родственников и соседей или возведение красивой металлической ограды, к примеру, есть резон обзавестись собственной гибочной установкой.

Гибочные приспособления и машины

В семействе устройств и агрегатов для гибки есть представители разной степени технической сложности. Для начала рассмотрим средства для тех, кто озадачен вопросом, как и с помощью чего можно согнуть профильную трубу без применения специального оборудования. Затем перейдем к самодельным прокатным установкам.

Варианты простейших приспособлений

Использование элементарных «помощников» для холодной деформации регламентируют размеры материала:

  • тонкий трубопрокат с высотой профиля до 10мм гнут с помощью горизонтальной плиты с отверстиями. В отверстия жестко установлены металлические штыри, играющие роль упоров. Сгибают изделие, расположив его между упорами, установленными в отверстия согласно радиусу гибки. Начинают от середины заготовки и постепенно продвигаются к краям. Минусы метода в приложении немалых мышечных усилий и в довольно низкой точности деформации;
  • трубы с высотой профиля до 25мм гнут с помощью роликовых устройств, работающих по принципу станка Вольнова. Металлическая заготовка прочно закрепляется в тисках, а к обрабатываемой части прикладывается физическое усилие через ролик. Гибка производится качественней и равномерней, чем в предыдущем случае. Но от исполнителя по аналогии потребуются недюжинные усилия.

Для формирования изгиба с большим радиусом кривизны, типа дуг для арочного каркаса, применяются неподвижные округлые шаблоны с хомутиками для фиксации заготовки. Относятся данные приспособления к разряду плоскопараллельных пластин. Заготовка с усилием «укладывают» в паз, размеры которого равны размерам трубы. Сгибаемая вручную с помощью оправки труба принимает форму заданного контура.

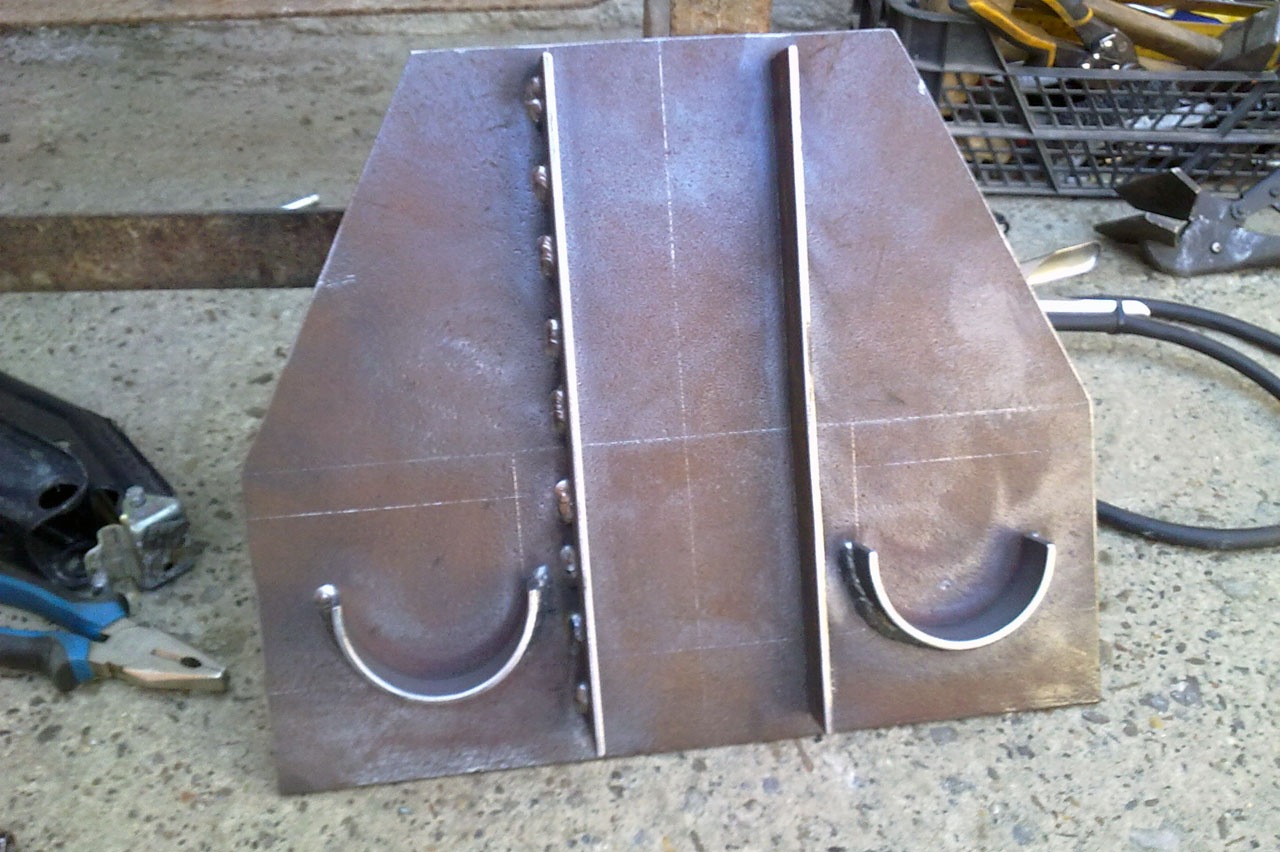

Модернизированная гибочная плита

Если домашний слесарь не обделен физической силой, для собственных нужд ему пригодится простейший инструмент для довольно трудоемкой деформации профильной трубы. Его можно выполнить в виде панели, прикрепляемой струбцинами к рабочему столу или к верстаку. В приведенном на фото случае гибочная пластина приварена к металлическому постаменту, а вот он-то прикручен четырьмя болтами к бетонному полу мастерской. Чтобы убрать приспособление по завершению работы достаточно будет вывернуть болты. Никаких крепежных штырей после демонтажа не остается и не возвышается над поверхностью пола, значит, ничего не будет мешать передвижению и создавать травмирующих угроз.

Принцип изготовления рабочей плоскости предельно прост:

  • Гибочной плитой служит панель, вырезанная из толстого листового железа.
  • Панель приварена к профильной трубе, устанавливаемой по телескопическим правилам в стойку пьедестала.
  • В рабочей плоскости просверлено два отверстия под болты, являющиеся упорами.
  • Радиус гибки регулируется с помощью установки на один из болтов насадок подходящего размера.
  • С целью сохранения соосности отрезков, прилегающих к сгибу, над заготовкой устанавливается металлическая пластина, фиксируемая болтами.

Постамент многофункционален. У его владельца есть возможность использовать его в качестве миниатюрного верстака для выполнения внушительного количества слесарных операций.

Оправка для сгибания профильной трубы

Метод подходит для изделий с высотой стенки до 25мм. Мастеру потребуется большой по площади верстак и значительное по объему свободное пространство вокруг рабочей зоны. Один край верстака перфорируется часто расположенными отверстиями для крепежа оправки и для выбора оптимального положения детали, фиксирующей трубу. Шаблон для предстоящей пластичной деформации вырезается из толстой фанеры. Правда, фанерная оправка пригодна лишь для разовых гибочных процедур. Если работ по сгибанию предстоит проделать немало, оправки лучше сварить из стального уголка.

Использование ручного профилегиба

Значительные объемы работ по деформации нуждаются в механизации. Массовое изготовление изогнутых деталей отнимет у исполнителя слишком много здоровья. Чтобы облегчить гибку, желательно сделать станок по чертежу. Применяют их в основном для работ с заготовками крупного размера. Основными рабочими органами ручного агрегата являются три валка, два из которых закреплены неподвижно. Изменение положения третьего подвижного валка определяет угол сгибания.

Если вышеописанные способы не приемлемы, то у будущего владельца теплицы есть два выхода – аренда ручной установки или заказ изготовления округлых деталей. Процесс деформации заготовки продемонстрировало видео: как легче согнуть профильную трубу – многократной прокаткой или физическим воздействием, решать исполнителю.

При работе вручную важно соблюсти правила гибки профильных труб и не делать резких движений. Нужно следить за равномерностью деформации с внешней и внутренней стороны проката. Однако не следует слишком расстраиваться из-за мелких складок на внутренней поверхности сгиба: их можно исправить ударами молотка. Перед началом работ надо сделать шаблоны из проволоки, ДСП или гипоскартона для сверки и получения результата, соответствующего проекту.

Оцените статью: Поделитесь с друзьями!

Как плавно изогнуть профильную трубу без трубогиба и нагрева

Профильные трубы, не уступающие по прочности круглым, обладают рядом существенных преимуществ при создании металлоконструкций и возведении силовых каркасов для разнообразных изделий или построек.
Однако плавный изгиб такого проката без специального дорогостоящего оборудования или нагрева представляет определенную трудность и может привести к разрыву металла или потери формы. Но все проблемы исчезнут, если знать один способ, который не потребует высокой квалификации, больших затрат времени и средств.

Понадобится


Для того, чтобы продемонстрировать, как это сделать, приготовим отрезок профильной квадратной трубы. Нам при этом придется пользоваться следующими инструментами и принадлежностями:
  • строительной рулеткой;
  • металлическим угольником;
  • сварочным оборудованием;
  • магнитным угольником для сварки;
  • болгаркой;
  • парой использованных отрезных дисков.

Процесс плавного изгиба профильной трубы


Существуют разнообразные способы плавного изгиба профильных труб, наш – один из самых простых и поэтому доступных. Отмечаем на заготовке место изгиба и проводим поперечную черту.
К точке ее пересечения с гранью изделия прикладываем старый отрезной диск, у которого диаметр совпадал бы с линией сопряжения двух сторон трубы, а верхняя его точка лежала бы на противоположной грани изделия.

Другим подержанным диском очерчиваем на металле дугу.

Из точек сопряжения дуги с линиями углов профильной трубы проводим на смежных сторонах поперечные линии. Точки их пересечения с гранями соединяем, использовав тот же диск, отрезком дуги окружности на противоположной стороне.


От поперечной линии, ближней к загнутому концу трубы, отступив некоторое расстояние, проводим другую, параллельную первой. Далее продолжаем ее вертикально на двух смежных сторонах заготовки.

Металл между отмеченным вертикальным поперечным сечением и, оконтуренный дугами окружности, за исключением самой длинной стороны, аккуратно вырезаем с помощью болгарки и осторожно удаляем.





Зачистив места реза, сгибаем короткий конец трубы, при этом оставшаяся после удаления металла сторона профильной трубы огибает очерченные по дуге две поперечные стороны, образуя с внешней стороны плавный изгиб, а с внутренней – прямой угол.

Используя магнитный угольник, завариваем все линии стыка, прочно и надежно фиксируя полученный плавный изгиб.

Последняя операция – зачистка швов с помощью болгарки.



Смотрите видео


Как согнуть профильную трубу своими руками

О том, как выполнить изгиб профильных труб самостоятельно в домашних условиях, задумываются многие, когда возникает необходимость построить на участке беседку, теплицу и другие строения такого типа. И это не случайно, поскольку выглядят профильные трубы гораздо выигрышнее по сравнению с изделиями, произведенными из труб обыкновенных круглых сечений.

Но обычную трубу, у которой круглое сечение, можно согнуть при помощи обыкновенного трубогиба, а профильную трубу при помощи трубогиба согнуть не удастся, потому что у гидравлических обычных трубогибов у башмаков и роликов сгиб имеет форму округлую. Если попробовать профильную трубу изогнуть, то на трубе появятся изломы и трещины или же труба сплющится.

Советы

Трубогиб для профильных труб

С этой целью применяются несколько способов. К их числу относится гибка при помощи специальных станков, предназначенных специально для труб профильного типа. Такого вида станки называются профилегибами. Однако эти станки имеют весьма приличную стоимость. Кроме того, рядовому домовладельцу ни к чему профессиональное оборудование. Если трубу согнуть требуется лишь один раз, то можно в продаже найти ручные трубогибы, которые подходят и для профильных труб и для круглых. Они стоят относительно недорого (до 100 долларов). При сгибании труб с помощью ручного трубогиба потребуется приложить значительные физические усилия.

Еще один метод, который в таких случаях нередко используется – это выполнение сгиба трубы своими руками с помощью народных методов. Но подобным способом можно согнуть трубы, у которых либо небольшое сечение, либо они изготовлены из достаточно мягкого металла, например, меди.

С помощью трубогиба

Использование профилегиба

Для того чтобы самому произвести изгиб профильной трубы, необходимо исходить из радиуса изгиба, материала, из которого труба изготовлена, толщины стенок, а также сечения трубы. Кроме того, следует учитывать требуемую сгибаемую точность, качество изделия, которое получается в результате и условия производства.

Изгиб труб профильных выполняется в допустимых пределах размеров их сечения, а также толщины стенок. При этом необходимо избегать, чтобы поперечное сечение трубы сплющивалось, и происходил излом внутренней части трубы.

Когда труба находится в станке, то она по краям обхватывается и растягивается. Одновременно с этим труба и изгибается в процессе движения гибочного шаблона.

Обратите внимание! Для того чтобы на сгибе сохранить стойкость стенок трубы, сгибание выполняется под внутренним гидростатическим давлением. Для этого на концы трубы надеваются заглушки, и внутрь трубы подается жидкость. После этого к середине трубы подводится гибочный шаблон. При помощи этого шаблона и выполняется изгиб, придавая при этом трубе необходимую форму.

С применением сварки и болгарки

Сгибаем с помощью болгарки

Согнуть профильную трубу можно также без использования специальных инструментов и станков.

Причем можно добиться в большинстве случаев изгиба действительно хорошего качества.

Для того чтобы сгибать профильную трубу при помощи сварочного аппарата и болгарки, необходимо выполнить следующее:

  • рассчитать радиус загибания (закругления) трубы;
  • по длине изгибаемого участка равномерно сделать с 3-х сторон пропилы;
  • после этого труба с легкостью гнется;
  • пропиленные места свариваются;
  • места сварки обрабатываются и шлифуются.

Можно достичь таким способом хорошего внешнего результата при требуемом радиусе изгибания трубы.

С применением средства внутреннего противодействия

Сгибание труб методом противодействия

В качестве такого средства может служить специально изготовленная пружина. Прежде чем согнуть трубу, из стальной проволоки навивается пружина квадратного сечения. Каждая сторона сегмента пружины должны иметь величину, которая на 1,5-2 мм будет меньше внутренней величины сечения трубы. Это необходимо для того, чтобы пружина без всяких усилий могла внедриться в трубу. После того как устанавливается место изгиба трубы, прежде чем начать ее гнуть, изгибаемый участок разогревается паяльной лампой. Затем на болванке производится изгиб трубы. Радиус этой болванки равен требуемому радиусу гнущейся трубы.

Медная профильная труба (для отопления или водопровода) в зимний период при необходимости может быть согнута несколько оригинальным методом. Для этого необходимо: медную трубу заполнять водой, предварительно пробкой закрыв один из концов. Труба выставляется на мороз, пока жидкость полностью не замерзнет. Изгибание трубы из меди после этого выполняется по шаблону соответствующего радиуса. При этом не прикладываются усилия, и не теряется сечение.

Видео

Вот такой ручной профилегиб можно собрать самому:

Как согнуть профильную трубу в домашних условиях без трубогиба?

С вопросом, как согнуть профильную трубу в домашних условиях без трубогиба, приходится сталкиваться практически всем дачникам и владельцам частных домов. Используются дуги из профильной трубы при строительстве теплиц, беседок, навесов и козырьков арочной формы. Приобретение специальных приспособлений для гибки или изготовление их своими руками экономически невыгодно. Они нужны для массового, а не для единичного производства. Рассмотрим, какие существуют методы придания профильным трубам изгиба нужного радиуса.

В чем проблема гибки профиля?

Суть этого процесса заключается в том, что одна сторона трубы подвергается растягиванию, а внутренняя часть сжимается. На заготовку оказывается давление, которое может сопровождаться нагреванием, чтобы сделать металл более податливым.

Гибка профильной трубы по радиусу своими руками связана с такими сложностями:

  • смещение продольных осей и плоскостей детали, что приводит к перекосу;
  • разрыв и появление трещин на внешней части заготовки под воздействием усилия разрыва;
  • неравномерное сжимание внутренней части, приводящее к эффекту гофры;
  • изменение диаметра или формы обрабатываемого изделия.

Чтобы знать, как правильно придавать стальным трубам форму арки, необходимо принимать в расчет ряд факторов.

Влияние материала на выбор способа сгиба

Профильные трубы сделаны в соответствии с требованиями ГОСТ 54157-2010 и обладают определенными свойствами.

Сгибать профильные трубы необходимо с учетом таких параметров:

  1. Минимальный радиус гиба облицовочного материала, который планируется уложить на арки. У сотового поликарбоната данные показатели зависят от толщины и структуры.
  2. Размер профиля и толщина стенок. Изделия с высотой стенки до 10 мм допускается изгибать с использованием мускульной силы. Профили от 20×40 мм и больше, изгибать нужно комплексно, давлением и нагревом или на станке.
  3. Упругость (пластический момент сопротивления). Его нужно вкладывать в предварительные расчеты, придавая заготовке меньший радиус гиба.

На основе анализа этих данных делается выбор способа выполнения задачи.

Способы сгибания и приспособления для гибки

Используя подручные средства и бытовые инструменты, можно сделать гибочное приспособление без дополнительных затрат.

Что касается профессиональных приборов, то их стоимость может в несколько раз превышать цену материала для изготовления арок.

Рассмотрим способы, с помощью которых можно сделать гнутые прямоугольные арки идеальной формы.

Нахолодную

Без нагревания холодный прокат гнут в том случае, если для этой процедуры достаточно мускульной силы мастера. Как правило, это квадратные трубы сечением 10×10 мм и прямоугольные 10×20 мм.

Если стенки заготовок толстые, то заполнение внутренней полости сопротивлением не проводится. Рассмотрим основные варианты создания арок из металлических заготовок.

Рычагом с насадкой

Сначала изготавливается лекало с определенной длиной полуокружности, соответствующей заданным параметрам. Делают его из ДСП, фанеры, гипсокартона или досок.

После этого необходимо:

  • прочно закрепить тиски на тяжелом и устойчивом столе. В тисках прочно закрепляется отрезок трубы с большим размером, чем у заготовки;
  • произвести изгибание в несколько этапов путем вставления профиля отверстие зажатого в тисках отрезка и приложения к нему усилия.

На сгибаемый фрагмент насаживается рычаг достаточной длины, чтобы создать нужное давление для деформации металла. В ходе работы кривизна контролируется лекалом.

По оправке

Оправка изготавливается на твердом основании, которым является бетонная или асфальтовая площадка, большой верстак. По сути — это специальный шаблон, по контурам которого будет изгибаться профильная труба.

С учетом степени упругости металла мастеру необходимо придать оправке меньший радиус.

Процедура проводится в такой последовательности:

  • деталь надежно закрепляется на основании;
  • к одному из его краев прикручивается проволокой или струбцинами конец заготовки;
  • проводится сгибание профиля до тех пор, пока ему не будет придана желаемая форма.

Шаблон можно заменить арматурой, вбитой в грунт. По мере деформации трубы она последовательно приваривается к штырям. После окончания работы арка срезается с стопоров.

С применением средств внутреннего противодействия (песка, воды)

Такой способ применяется, когда параметры профиля меньше чем: высота 10 мм, ширина 20 мм толщина стенки 1 мм. Заполненные плотным веществом трубы лучше сохраняют форму, даже при сильном давлении на малую площадь изделия.

Использование песка и воды гарантирует качественный результат без брака. А данный фактор имеет значение, учитывая стоимость стального проката.

Наполнитель должен заполнить полость профильной трубы по всему объему. Намного проще этого добиться с помощью жидкости. Песок трамбуется вибрацией и проливается водой. Отверстия с обеих сторон завариваются или плотно забиваются деревянными пробками. Если применять нагрев, то важно одну из сторон оставить не закупоренной для выхода газов.

Резка болгаркой и сваривание (секторная сварка)

Резка болгаркой и сваривание не требует приложения значительных усилий. Мастеру нужно быть готовым к тому, что это мероприятие займет много времени. Плюс у этой технологии в том, что отсутствует вероятность повреждения профиля, его форму можно корректировать на протяжении всего процесса изгибания.

Работа проводится в такой последовательности:

  1. Составляется схема. На ней изображается расстояние между пропилами и их конфигурация.
  2. На профиль наносится разметка. По ней болгаркой делаются треугольные пропилы. Надрезанные фрагменты удаляются.
  3. Проводится сгибание заготовки. Если металл упругий и разгибается после сжатия, то стыки сразу фиксируются точечной сваркой.
  4. Оставшиеся после сжатия щели завариваются или запаиваются. После остывания металла швы шлифуются и закрашиваются.
  5. Грани на арке почти не заметны. При укладке поликарбоната небольшие перепады компенсируются толстым уплотнителем.

Нагорячую

Предварительное нагревание осуществляется в тех случаях, если профильная труба имеет крупное сечение или тонкие стенки. То есть — вручную ее согнуть либо невозможно, либо это чревато повреждением или поломкой заготовки. Остановимся на приемах, которые применяются для термического изгибания стального проката.

Использование пружины и паяльной лампы

Пружина нужна для того, чтобы предотвратить продавливание стенок профиля во время их изгибания. Кроме этого, упругая вставка придаст готовому изделию аккуратную и ровную форму. Она должна быть достаточно прочной, чтобы принять на себя и выдержать оказываемое на профиль давление.

Секция одним концом жестко фиксируется в земле или в тисках. Перед тем, как загнуть фрагмент, он разогревается, пока металл не станет красным.

Охлаждать согнутое место можно только теплым машинным маслом — от воды железо трескается и становится хрупким.

Использование пружины и паяльной лампы избавляет работника от прикладывания излишних усилий.

Горячая формовка

Придать желаемую форму профилю можно и без предварительного внутреннего наполнения. При нагреве сталь становится настолько мягкой и пластичной, что ее можно гнуть руками, без использования рычагов и сложных приспособлений.

Для этого изготавливается выпуклый упор полукруглой формы. Его нужно делать из материала, устойчивого к высокой температуре. Лучше всего для этого подойдет автомобильный диск или шамотный кирпич, обмазанный глиной. Нагретым местом деталь прикладывается к шаблону. После этого она сгибается одним медленным и точным движением. Через несколько минут можно продолжать процедуру.

Советы и рекомендации

Придание профильным трубам формы арки является сложным процессом, требующим наличия навыков обращения с бытовыми инструментами и металлом.

При изготовлении арок следует придерживаться таких правил:

  • Работать легче и удобнее с короткими заготовками. Перед изгибом детали целесообразно разрезать на отрезки длиной 1,5-2 метра. Последующая сварка не ослабит прочность готовой арки.
  • Нагрев металла следует производить медленно, чтобы не допустить неравномерного прогрева и деформации. Образовавшуюся окалину необходимо сразу счищать, так как она вызывает коррозию.
  • Стальной прокат нельзя подвергать воздействию температуры выше + 800 ºС. Такое воздействие приводит к разрушению кристаллической решетки металла. Профиль становится мягким или хрупким.
  • Все действия по изгибанию следует выполнять медленно, постепенно увеличивая нагрузку.

Сколько стоит погнуть профиль для теплицы

Стоимость услуг определяется статусом мастерской, ее географическим положением и применяемым оборудованием.

Средняя цена на сгибание профильного проката составляет (в рублях за погонный метр):

  1. 10×10 — 80;
  2. 20×20 — 100;
  3. 25×25 — 110;
  4. 30×30 — 120;
  5. 20×40 — 125;
  6. 20×45 — 130;
  7. 40×40 — 140;
  8. 50×50 — 150;
  9. 60×40 — 160;
  10. 50×50 — 180;
  11. 80×40 — 240;
  12. 80×80 — 360;
  13. 100×100 — 480.

Стоимость может отличаться в зависимости от рынка спроса и предложения.

Специальные устройства для гибки

Для того, чтобы достичь высокого качества готового продукта, можно воспользоваться заводскими и самодельными приспособлениями.

Трубогиб

Трубогибы состоят из станины, нескольких роликов, ограничителей и привода. Управление прибором осуществляется вручную, электромотором и гидравлическими цилиндрами. В частном строительстве используются профильные трубы с высотой стенки до 20 мм. С их сгибанием справляется ручной трубогиб.

Кондуктор

Этот инструмент предназначен для точного изготовления и соединения стыков профиля при резке болгаркой и соединения арок с вертикальными, поперечными и наклонными стойками.

Благодаря использованию кондуктора достигается максимально точное соединение деталей под прямым углом и аккуратный шов между ними.

Гибочная плита

Данное приспособление представляет собой съемную конструкцию, устанавливаемую на верстаке или на полу мастерской.

Для крепления используются закладные детали или анкерные болты. Кривизна опорной плиты регулируется болтами.

После завершения гибки оборудование снимаются, а закладные закрываются заглушками.

Изготовление гибочного станка своими руками

Про то, как самостоятельно собрать ручной трубогиб мы уже писали в прошлом материале. Это не самое простое устройство, но оно позволит быстро гнуть довольно большие объемы профиля. Для сборки вам понадобятся 3-5 заготовок для валов, швелер, двутавровая балка, болгарка, сварочный аппарат и дверь с набором крепежа. На фото ниже как раз те вальцы, о которых шла речь.

На сегодня это все, что мы для вас подготовили. Делитесь своими способами гибки в комментариях и рекомендуйте наши статьи своим знакомым. До встречи!

Как согнуть трубу без трубогиба своими руками, видео

Время от времени в быту приходится деформировать металлические трубы различной конфигурации и длины. Как согнуть трубу без трубогиба, если нет возможности его приобрести, или стационарно установить?  Тем не менее, существуют достаточно простые технологические приёмы, позволяющие имеющимися подручными средствами изогнуть металлическую (алюминиевую, медную и даже стальную) трубу своими руками, причём не только круглого поперечного сечения, но даже и профильную.





Почему не стоит получать такие изделия при помощи обычного молотка и наковальни

Чаще всего гибка труб выполняется с целью обеспечения сантехнических коммуникаций или внутренней разводки водопроводной сети в доме. Высокое значение момента сопротивления полого элемента не просто увеличивает усилие, но и сопровождается значительной деформацией внутреннего периметра. Такая труба, возможно, и пропустит через себя поток жидкости, но с огромным гидросопротивлением¸ которое в итоге приведёт к преждевременному разрушению арматуры. Не говорим уже о том, что сам вид такого изделия не может вызывать эстетического удовольствия.

Обычная гибка труб при помощи молотка (либо кувалды – если есть желание согнуть профильную трубу с большим периметром) и наковальни с надлежащим качеством невозможна. Дело в том, что при сосредоточении  изгибающей нагрузки по внешней поверхности трубы, внутренний её периметр никаким силовым фактором не уравновешивается. В результате возникают опасные растягивающие напряжения, которые становятся причиной появления многочисленных складок, трещин и гофров.

Таким образом, для качественного результата следует создать в зоне гиба подпирающее усилие, благодаря которому в зоне деформации создастся объёмное напряжённое состояние. Последнее повышает пластичность, и позволяет выполнять деформирование без опасности разрушения.

Гибка труб, круглых в плане

При отсутствии трубогиба  деформацию можно выполнять двумя методами:

  • Механическим, приложением необходимого изгибающего момента;
  • Термическим, путём снижения предела текучести материала.

Механические методы, в свою очередь, подразделяются на гибку с применением профилированного инструмента, и с использованием промежуточных рабочих сред.

Для осуществления гибки по контуру вполне пригодны металлические ролики, имеющие канавки под установку резиновых колец. Имея набор из таких роликов, можно обрабатывать трубы широкой номенклатуры. Ролики с квадратными канавками позволят согнуть и профильную трубу.

Схема гибки при помощи рычага-удлинителя

Необходимо отметить, что описанные далее приёмы не потребуются, если предстоит гибка на небольшой (до 15 — 20°) угол, а также при радиусах, более чем в 6 — 10 раз превышающих толщину стенки (меньшие значения касаются более пластичных материалов).

Гибка на жёстком инструменте

Например, медную или алюминиевую трубу диаметром не более 20 — 30 мм можно согнуть на простой оправке, которую можно изготовить из двух толстолистовых  полос. Их внешняя конфигурация должна соответствовать требуемому значению радиуса гибки, а расстояние равняться примерно половине внешнего размера изделия.   Такую конструкцию легко изготовить своими руками, а затем прикрепить при помощи профильных уголков к верстаку, либо просто зажать в тисках. По периметру   сверлится несколько отверстий, в которые вставляются хомуты, фиксирующие противоположный конец. После этого деформация (в буквальном смысле слова) своими руками выполняется достаточно легко.

Ограничением данного метода является то, что габариты инструмента определяются длиной заготовки, поэтому гибка длинных труб потребует значительного свободного пространства.  Универсальность способу придаст регулируемое расстояние между смежными полосами, на которые будет опираться обрабатываемая деталь.

Термический способ заключается в том, что подлежащий обработке участок  разогревается паяльной лампой до температуры 350 — 400 °С. В результате увеличивается пластичность, что позволяет снизить верхнюю допустимую границу усилий гибки. Прилагаемая деформирующая сила заметно снизится, что даст возможность согнуть своими руками даже толстостенную или профильную трубу.  Вместе с тем для стальной трубы качество поверхности ухудшится.  Поэтому после обработки придётся применить последующее шлифование или пескоструйную обработку.  Алюминиевую или медную трубу большого диаметра часто изгибают именно таким способом.

Гибка с применением промежуточной рабочей среды

Данный метод является одним из наиболее качественных. К тому же, он не имеет ограничений, как по поперечной конфигурации, так и по длине детали. Последовательность реализации процесса следующая:

  1. В подлежащую гибке заготовку засыпают доверху мелкий (это важно!) песок.
  2. Нижнюю часть заглушают деревянным чопиком.
  3. В противоположный торец вливают воду, чтобы увлажнить песок, и повысить его сплошность.
  4. Заготовку периодически встряхивают, чтобы снизить до минимума пустоты.
  5. Когда труба полностью заполнена, её заглушают.
  6. Опирают изделие на толстостенную трубу с подходящими размерами.
  7. Выполняют изгиб своими руками до требуемой конфигурации, учитывая пружинение (медную или алюминиевую трубу гнут непосредственно «в размер», а стальную – до угла, превышающего необходимое значение на 5 — 7°).
  8. Выжигают чопики, и тщательно очищают конструкцию.


Можно применять также пружину растяжения, габариты которой соответствуют  размерам трубчатой заготовки. Пружину предварительно прикрепляют к прочному пруту, а после окончания процесса извлекают его. Трудность заключается в подборе требуемого диаметра пружины, и в последующем её распрямлении.

Простой способ красиво согнуть профильную трубу под 90 градусов

Здравствуйте, уважаемые читатели и самоделкины!
Возможно многим из Вас в своей практике приходится иметь дело с профильными трубами, а также различными видами их соединений.
В данной статье, автор YouTube канала «Be Creative», расскажет Вам про один из способов красиво согнуть профильную трубу под углом 90 градусов.

Это соединение весьма надежно, и имеет эстетичный внешний вид. На нем также отсутствуют острые внешние углы, которые нежелательны для различных мебельных конструкций и спортивных снарядов.
Материалы.
— Профильная стальная труба 40Х40 мм.

Инструменты, использованные автором.
— Сварочный аппарат
— Болгарка
— Отрезной и зачистной диски
— Рулетка, угольник, маркер.

Процесс изготовления.
Первым делом мастер отмеряет точку сгиба профильной трубы размерами 40Х40 мм. После этого он размечает поперечные линии со всех сторон заготовки.


Теперь один из важных моментов. Автор отмечает половину ширины трубы, и откладывает ее от первой линии. Также наносит разметку поперечных линий вокруг трубы.



Для радиусной разметки подойдет либо циркуль, или любой круглый предмет подходящего диаметра.


Эта радиусная линия наносится с двух противоположных сторон, и отмечаются места, подлежащие удалению.

С одной стороны делаются прорези между первыми двумя линиями.

Далее удаляются две боковые стороны.


Полученная заготовка слегка разгибается в обратную сторону, а затем и в обратную. Так получается прямой угол со внешним скруглением.

Заготовка прихватывается с двух сторон.

Затем все швы тщательно провариваются.

После удаления шлака, поверхности сварных швов обрабатываются лепестковым зачистным диском.


Вот такое красивое и надежное соединение получилось у автора. Такой способ разметки подойдет для профильных труб и других размеров.

Благодарю автора за простой, но весьма полезный и красивый способ углового изгиба профильной трубы!
Всем хорошего настроения, удачи, и интересных идей!

Авторское видео можно найти здесь.


Источник (Source)

Трубогиб с ЧПУ 30 мм - Трубогиб с ЧПУ - Серия e

Описание продукта

Трубогиб RD30 eCNC компании

Winton Machine представляет собой 3-осевой трубогиб с ЧПУ, способный изгибать оправку. Для начала вы программируете расстояние между сгибами, поворот плоскости между сгибами и углы сгиба. Загрузите тубу, нажмите кнопку, и производство начнется. Это так просто. Все 3 оси движения имеют обратную связь с обратной связью, обеспечивающую отличную повторяемость.

Чтобы свести к минимуму программирование новых гнутых трубчатых деталей, трубогиб можно напрямую связать с инженерным отделом.Дополнительное программное обеспечение, которое интегрируется с интерфейсом вашего ПК с ОС Windows, позволяет трубогибу с ЧПУ считывать созданный в САПР файл STEP для гнутой трубы. Это означает, что вы можете перейти от твердотельной модели к изогнутой трубе за секунды. Это помогает сократить время программирования и ошибки ввода данных. Следовательно, нет необходимости вводить в контроллер точки данных LRA или XYZ трубки. Контроллер трубогибочного станка с ЧПУ может считывать файл STEP и извлекать данные изгиба LRA (YBC) и радиус центральной линии. Это экономит время на программирование и упрощает вашу жизнь. Сгибание трубы должно быть легким. Трубогиб Winton RD30 eCNC делает это именно так. Как производитель в США, мы стремимся предоставить лучшее решение для изготовления трубок, отвечающее индивидуальным потребностям наших клиентов. .

Winton Machine производит трубогибы с ЧПУ с автоматическими загрузчиками, опциями сверления, предохранительным зажимом, а также множеством других опций. Спросите о других дополнительных функциях нашего программного обеспечения, в том числе о программе просмотра 3D-деталей, регистраторе данных и системе подачи сцепных устройств. Видео, показанное в правом верхнем углу, подчеркивает вариант сверления, устраняя необходимость в дополнительной операции.Позвоните нам. Мы хотели бы помочь вам снизить затраты на изготовление трубок уже сегодня.

О машинах, которые мы производим
Все трубогибы спроектированы, изготовлены и испытаны на нашем предприятии в Сувани, штат Джорджия. Мы используем стандартные закупаемые компоненты для изготовления каждой трубогибочной машины. Мы в Winton гордимся качеством каждого проданного трубогиба. Позвоните нам сегодня и спросите, как качество трубогибочных машин, которые мы производим, повлияет на качество гнутых труб в вашем цехе.

Когда сгибать трубки и как это делать правильно

Когда сгибать трубки и как это делать правильно

Майк Гагель, специалист по стратегическим услугам, Swagelok Pittsburgh и инструктор, Advanced Tube Bending, Swagelok Company

Многие решения необходимо принять во время проектирования и сборки новой гидравлической системы или при замене компонентов в существующей. Эти решения включают выбор между трубой или трубой из нержавеющей стали и определение того, как эти материалы будут направлены для доставки системной среды там, где это необходимо.

В то время как трубы с резьбой исторически были надежным выбором в гидравлических системах, трубы являются выгодной альтернативой по целому ряду причин. Одна из этих причин - легкая гибкость и возможность прокладки трубок, которые могут помочь операторам достичь более сложной и эффективной конструкции жидкостной системы с меньшим количеством точек соединения.

Труба и труба: краткий обзор
Изогнутые трубки

могут обеспечить некоторые значительные преимущества по сравнению с традиционными трубами в различных промышленных жидкостных системах, в том числе:

  • Меньше подключений.Меньшее количество отдельных компонентов означает меньшее количество потенциальных точек утечки.
  • Экономия времени. Изгибы труб могут сэкономить время операторов, избавляя от необходимости резать, снимать заусенцы и устанавливать новый фитинг при каждом простом изменении направления.
  • Меньше турбулентности. Изгибы позволяют жидкостям течь легче, чем через серию нескольких фитингов.

Гибка труб требует навыков. Чтобы сделать это правильно, вы должны быть в состоянии определить, где изгибы трубы наиболее применимы и могут принести пользу вашей системе.Вы также должны уметь делать высококачественные гибки, следуя передовым методам и используя правильное оборудование. Вот праймер для изогнутых труб, где это может быть наиболее выгодно, и что вам нужно знать, чтобы успешно изгибать трубку:

Когда сгибать трубки

Заблаговременное планирование необходимо для правильного проектирования и сборки гидравлической системы. Независимо от того, какие материалы вы выбираете для транспортировки жидкости, ваша цель - доставить жидкости или газы из точки A в точку B, не мешая другим критическим частям вашей системы.В зависимости от вашего приложения достижение этой цели может быть непростым.

Запросить дополнительную информацию о тренинге по гибке труб

Сначала определяет, будет ли трубка более выгодной по сравнению с трубой . Здесь следует сделать несколько соображений. Чтобы выполнить желаемый проход с использованием трубы, трубу необходимо разрезать, удалить заусенцы и нарезать резьбу. Вся наружная резьба должна быть обернута лентой из ПТФЭ или покрыта герметиком. Затем трубная арматура затягивается гаечным ключом. Хорошо построенная система может обеспечить высокую надежность, но процесс сборки может занять значительное рабочее время, особенно для сложных системных приложений.Кроме того, каждое новое вводимое соединение фитинга является потенциальной точкой утечки, даже если оно было собрано опытным сборщиком.

Tubing дает здесь некоторые преимущества. Его также необходимо разрезать и удалить заусенцы, но большинство изменений направления можно выполнить с помощью изгиба вместо нового фитинга. Одна изогнутая труба может выполнять несколько изменений направления, в отличие от трубы, где потребовалось бы много разных участков и фитингов. Кроме того, по сравнению с коленом трубы, колено трубы создает меньшую турбулентность при протекании через него системной среды.Трубка также легче трубы и не требует большого количества дополнительных опор.

По мере того, как вы устанавливаете и планируете желаемые маршруты труб, определяет, как вы будете выполнять изменения направления . Это будет достигаться с помощью изгибов или соединения отдельных отрезков трубок с помощью высококачественных трубных фитингов. Изгибы применимы для многих изменений направления, но ваш выбор между изгибом или фитингом во многом зависит от ситуации.

Простые изменения направления на 90 градусов (как показано здесь), которые полезны для любых необходимых смещений на вашей линии, часто могут быть наиболее эффективно выполнены с помощью изгибов. Например, если участок трубопровода должен пересечь панель, не препятствуя легкому доступу (показано здесь), может быть эффективна серия изгибов на 90 градусов. Изгиб также полезен в замкнутых пространствах, где несколько отрезков трубы должны менять направление вблизи друг друга. Также могут применяться более сложные методы, такие как смещение прокатки, параллельные, сложные и сегментированные изгибы, что может потребовать передовых навыков и опыта гибки.

Отводы применимы не везде. Требуется минимальная длина трубки для изгиба, но при этом она позволяет безопасно установить трубку в трубном фитинге.Если вы имеете дело с несколькими короткими отрезками трубок, более целесообразно использовать фитинги для изменения направления. Кроме того, если определенное необходимое изменение направления потребует более сложного изгиба, чем вам удобно, может быть полезно использовать фитинг. Эта ситуация показывает, почему навыки и опыт так важны для создания безопасных, эффективных и экономичных систем с изогнутыми трубками.

Искусство гибки труб

После того, как вы решили использовать изогнутые трубки для нужд вашей гидравлической системы, важно, чтобы у вас были необходимые навыки для правильного выполнения работы.Гибка труб - это не только искусство, но и навык, требующий от технических специалистов трехмерного мышления, чтобы превратить конструкции на бумаге в физические системы. И даже если первые несколько изгибов куска трубы безупречны, ошибка при окончательном изгибе может привести к тому, что вся длина трубы станет ломом.

С практической точки зрения операторы также должны знать, как использовать трубогиб и другое оборудование для выполнения точных и качественных гибов. Для многих операций по гибке можно использовать два обычных оборудования: ручной трубогиб и настольный трубогиб.В следующих видео вы найдете практические инструкции по использованию трубогибов каждого типа:

Как пользоваться ручным трубогибом:

Из этого видео вы узнаете, как использовать ручной трубогиб для точного и эффективного изгиба трубок на 90 ° и 180 °. Ручные трубогибы Swagelok ® обеспечивают стабильные высококачественные изгибы труб, изготовленных из большинства материалов, используемых с трубными обжимными фитингами Swagelok.


Как использовать настольный трубогиб:

Из этого пошагового обучающего видео вы узнаете, как использовать настольный трубогиб Swagelok ® для получения точных, воспроизводимых и высококачественных изгибов трубок, изготовленных из большинства материалов.

Следование передовым методикам, изложенным в этих видеороликах, может помочь техническим специалистам избежать множества распространенных дефектов, которые могут поставить под угрозу целостность даже самых простых изгибов, что приведет к пустой трате времени, труда и денег.

В конечном счете, создание качественных трубных изгибов - особенно сложных изгибов - требует навыков, которые приходят с практикой и опытом. Учебные курсы могут быть неоценимыми для оснащения технических специалистов практическими знаниями, необходимыми для создания безопасных и эффективных жидкостных систем с изогнутыми трубками.Вот почему компания Swagelok разработала учебные курсы по гибке труб, начиная от базовых и заканчивая более продвинутыми методами, чтобы помочь специалистам в области гидравлических систем овладеть практическими навыками, которые они могут применить на своих предприятиях. Если вы хотите узнать больше о том, как мы можем помочь вам улучшить ваши способности изгиба труб, свяжитесь с нашей командой сегодня.

Запросить дополнительную информацию о тренинге по гибке труб

30 умных и ярких поделок и учебных занятий для чистки труб

Очистители труб давно стали основным продуктом школьной аудитории.Они красочные, недорогие и имеют множество применений. Пришло время сделать запасы, потому что мы нашли так много замечательных поделок и занятий для чистки труб, которые вы захотите попробовать прямо сейчас!

1.

Возьмите зверинец для чистки труб.

Трудно поверить, сколько очаровательных поделок для чистки трубок от животных вы можете создать! По ссылке ниже есть семь вариантов с инструкциями; поищите в Интернете еще десятки.

Подробнее: Скромные развлечения для мальчиков и девочек

2.Подберите цвета на дереве для чистки труб.

Соберите разноцветные приспособления для чистки труб и бусинки в тон. Скрутите очистители труб в форме дерева, а затем позвольте детям нанизать соответствующие бусины на правые ветки, чтобы немного попрактиковаться в распознавании цвета.

Подробнее: School Time Snippets

3. Выращивайте кактусовый сад.

Какие милые эти кактусы! Создайте из них целый сад с помощью простых инструкций по ссылке.

Подробнее: Шарлотта ручной работы

4.Заклинание с буквами для чистки труб.

Отдохните от письма и попробуйте вместо этого скручивать ершики для чистки трубок. Затем используйте эти буквы для забавной практики правописания!

Узнать больше: Сделать и взять

5. Наденьте кольцо-бабочка.

Насколько милы эти красивые кольца? Их тоже легко сделать. Узнайте, как сделать эти поделки для чистки труб, по ссылке ниже.

Подробнее: One Little Project

6.Взгляните на созвездия очистителей труб.

Используйте звездообразные бусины вместе с приспособлениями для чистки труб, чтобы нанести на карту созвездия ночного неба. Бонусный совет: повесьте их к потолку для классного декора в классе или спальне!

Подробнее: 123Homeschool4Me

7. Подобрать букет роз.

Настоящие розы увядают, но эти поделки для чистки труб останутся навсегда! Они выглядят модно, но из них достаточно легко научиться делать даже мизинцы.

Подробнее: Делимся опытом

8. Практикуйтесь по математике.

Создавайте простые, но эффективные математические манипуляторы, чтобы помочь детям увидеть сложение и вычитание в действии. Они отлично подходят для занятий в классе или для дополнительной практики дома.

Подробнее: Советы и идеи от Анны Гарднер

9. Пускайте мыльные пузыри самодельными палочками.

Конечно, вы могли бы просто использовать палочки с пузырчатым раствором, но они намного круче! Поэкспериментируйте с разными формами и украсьте свою жезл красочными узорами из бусинок.

Подробнее: Messy Little Monster

10. Возьмите дуршлаг для тренировки мелкой моторики.

Дайте малышу чистящие средства для трубок и дуршлаг, и он будет занят часами. Это не только принесет вам столь необходимое время в тишине, но и даст им прекрасную практику мелкой моторики.

Подробнее: Практика роста

11. Пересеките радугу.

Эта симпатичная поделка для чистки трубок - идеальный способ встретить весну! Цепочки цвета радуги достаточно просты, чтобы их мизинцы крутили, но дети постарше тоже захотят попасть в эту цепочку.

Подробнее: Дошкольное вдохновение

12. Придайте форму с помощью очистителей труб и соломок.

Проденьте очистители труб через соломинки и используйте их для создания разнообразных трехмерных форм. Это хорошо для обзора геометрии, но из них тоже получаются забавные строительные игрушки.

Подробнее: Карта не территория

13. Посадите красивые цветы для чистки трубок.

Вы будете поражены тем, насколько реалистичны эти поделки для чистки цветочных трубок! «Посадите» их в маленькие терракотовые горшки для еще лучшего эффекта.

Подробнее: One Little Project

14. Зажгите контуры очистителя труб.

Это задание STEM поразит ваших студентов, изучающих естественные науки, и для его выполнения вам понадобится всего несколько базовых принадлежностей. Получите инструкции по ссылке.

Подробнее: Instructables

15. Создайте милых миниатюрных мишек Тедди.

Эти крошечные мишки очаровательны! Соберите целую коллекцию, чтобы играть или торговать с друзьями.

Подробнее: The Multicrafteral Lab

16. Выращивайте хрустальные сосульки.

Очистители труб - идеальная среда для выращивания кристаллов в перенасыщенных растворах, изготовленных с использованием буры. Это одно из тех занятий по очистке труб, которое не перестает удивлять.

Подробнее: Happy Hooligans

17. Путешествие в далекую-далекую галактику.

Делать или не делать ... когда дело доходит до этих галактических промыслов для чистки труб, не стоит пытаться! Соберите всю команду и разыграйте свою звездную историю.

Подробнее: Любопытные и гики

18. Подсчитайте числами для очистки труб.

Подобно буквам для чистки трубок выше, это упражнение дает детям возможность попрактиковаться в мелкой моторике, а также научить их числа. Нанижите бусинки на буквы, чтобы больше практиковаться в счете.

Подробнее: School Time Snippets

19. Улыбнись крокодилу.

Этим милым крокодилам нечего бояться! Сделайте их с помощью очистителя для трубок, деревянных палок и небольшого количества белой бумаги для зубов.

Подробнее: Easy Peasy and Fun

20. Воссоздавайте любимые позы йоги.

Вот увлекательный способ улучшить физическую форму. Попросите детей согнуть ершики для чистки трубок, чтобы изобразить их любимые позы йоги, и объясните, что они чувствуют в этой позе.

Подробнее: Liz Espinosa / Pinterest

21. Медуза для чистки поплавковых трубок.

Вам понадобится целая стая этих медуз без жала! Они были бы потрясающе подвешены к потолку классной комнаты, оформленной в океанской тематике, не правда ли?

Подробнее: Craft Factory

22.Практикуйте правописание слов.

Возьмите несколько бусинок с алфавитом и поработайте наглядные слова, слова CVC или что-то еще, что есть в списке правописания на этой неделе. Практический компонент способствует обучению всему мозгу.

Подробнее: Gift of Curiosity

23. Летайте стаей стрекоз.

Повесьте сверкающих стрекоз у окна, чтобы поймать свет! Узнайте, как сделать эти поделки для чистки труб, по ссылке.

Подробнее: I Heart Crafty Things

24.Сделайте непоседу своими руками.

Игрушки-непоседы - отличный способ помочь детям отработать физическую энергию, не отвлекаясь от предмета. Эти палочки для чистки труб своими руками просты и достаточно недороги, чтобы сделать партию для всего класса.

25. Скрутите леденцы для очистки трубок.

Они выглядят восхитительно, но не перекусывайте этими маленькими леденцами! Эти поделки для чистки труб настолько милые, что вам понадобится как минимум дюжина.

Узнать больше: Сделать и взять

26. Превратите очиститель труб в иглу.

Насколько это умно? Если у вас нет безопасных для детей пластиковых игл для шнуровки, вместо этого скрутите иглу для чистки трубок.

Подробнее: Немного обучения для двоих

27. Каркасы очистителей отводных труб.

Вы можете повесить их как украшения на Хеллоуин, но мы, честно говоря, думаем, что они достаточно забавные, чтобы хранить их круглый год!

Подробнее: Шарлотта ручной работы

28.Создавайте разноцветных драконов.

Эти милашки не издают огня, но детям все равно понравится с ними играть. Узнайте, как крутить своих драконов по ссылке.

Подробнее: Блаженное приручение

29. Плетем чашу для чистки труб.

Плетение - отличный способ улучшить зрительно-моторную координацию. Используйте тканые чистящие средства для труб, чтобы сделать циновки, или согните их в миски или корзины.

Подробнее: Развлекаемся дома

30.Повесьте гирлянду из сердечек.

Отправьте послание любви с помощью этой простой в изготовлении гирлянды для чистки труб. Повесьте их, чтобы отпраздновать День святого Валентина… или любой другой день.

Подробнее: Hometalk

Поддерживайте творческий потенциал с этими забавными проектами и идеями для поделок из дерева.

Plus, 24 невероятных вещи, которые можно сделать с разбитыми мелками!

Изготовление каркаса теплицы из профильных труб: размеры, чертежи + видео

Геометрическая форма сечения полого прямоугольного профиля обеспечивает высокую жесткость и относительную простоту изготовления.

Схема теплицы из профильных труб своими руками, представленная на рисунке ниже, позволяет оценить потенциальный расход материалов и труда на возведение конструкции. Указанные на рисунке типы и сечения представляют собой чертеж крепежа для соединения деталей, используемых при сборке конструкции теплицы.

Распространено строительство теплиц из профильной трубы двух типов - двускатной и арочной формы крыши.Стандартный размер теплицы из профильной трубы - это конструкция шириной 3 метра и длиной 6 метров.

Изготовление теплицы из профильных труб своими руками проще выполнить с наклонными конструкциями, представленными на схеме выше, в связи с отсутствием необходимости изменять геометрию металла для придания ему криволинейного профиля.

Теплица из профильных труб с дугообразной формой каркаса при одинаковой длине конструктивных элементов, а также наклон здания, позволяющий строительство большего размера по высоте и ширине.Чертеж теплицы из профильной трубы 20 × 20 с дуговым профилем, представленный ниже, демонстрирует.

Арочные теплицы из профильных труб имеют более эргономичный вид и значительно упрощают укладку укрывного материала, будь то поликарбонат или полиэтилен. При этом для остекления и более длительного срока эксплуатации теплице больше подходит дом из профилированных труб.

Важно! Металлический профиль необходимо защищать от коррозии, иначе ограничится срок эксплуатации.

Как покрасить металлическую теплицу из профильных труб определяется состоянием поверхности.Нержавеющая сталь с металлом - не требуется окраска поверхности без следов ржавчины - достаточно трехслойного нанесения среды, если поверхность ржавчины потребует кислотной обработки и многослойного покрытия грунтом.

Двускатная теплица из профильной трубы своими руками - это наиболее распространенные производственные помещения с жестким корпусом, рассчитанные на длительную эксплуатацию и пригодные для остекления или нанесения полимерного укрывного материала.

Основным элементом любого тепличного сооружения является профилированный металлический каркас, который представляет собой опорную конструкцию для крепления крышек для защиты сельскохозяйственных культур от атмосферных воздействий.Каркасное строительство теплицы с двускатной крышей может быть выполнено двумя способами:

  1. Выполнение пропилов в трех точках по длине профиля, выполнение загиба на нужный угол и закрепление сваркой.
  2. Сборка сегментов, соединяющих отдельные стойки с помощью тройников и их взаимное крепление с помощью болтовых соединений.

Чертеж тепличной конструкции с размерами, приведенными ниже, иллюстрирует элементы конструкции, входящие в ее состав и придающие требуемую жесткость готовой конструкции.

Профили теплицы из трубы квадратного сечения имеет размер 6х4 метра и двускатную крышу, вход смещен от центра, то есть грядки разной ширины. Наклон крыши оборудован вентилятором для вентиляции и поддержания нужного климата.

Каркасные теплицы являются основным несущим элементом и требуют тщательного соединения компонентов друг с другом с помощью разъемных болтовых соединений или сварки. Для рационального использования материала и сведения к минимуму отходов (лома) конструкция теплицы должна предусматривать использование прочной металлической плети в зависимости от ширины и высоты построек.

Расчет теплицы из профильной трубы в данном случае сводится к определению высоты двускатной крыши [ х - прямоугольный треугольник с основанием, равным ширине конструкции [ S ] . Длина бедра треугольника в этом расчете будет определяться как половина разницы длины металла [ L ] и удвоенная высота конструкции боковой стены [ H ] с учетом высоты фундамента [ ч Один ].Высота фундамента над уровнем земли уменьшает расчетную высоту боковой поверхности на величину, равную двукратному значению.

Калькулятор тепличных конструкций в этом случае можно представить формулой:

Расчет конструкции каркасной конструкции заключается в определении общей длины металла, полученной путем суммирования длин всех частей.

Для расчета основной трубы для теплицы 3 × 4, предполагая, что один сегмент сделан из цельного куска металла, применяя следующее соотношение:

Важно! Принята длина приклада 10% с восемью стойками, по четыре на каждом конце.При большем количестве ребер жесткости требуется увеличение запаса прочности.

Сварочная рама ↑

Сварка каркаса тепличного хозяйства, необходимая для соединения частей между собой и придания конструкции жесткости.

Схема разрезов по длине металлической струны и ее изгиба, представленная ниже, демонстрирует операции по уходу за основной частью сборки, которая составляет основу конструкции теплицы. Сварка на сгибах позволяет создать жесткий каркасный элемент.

Изготовление тепличных конструкций на арочном своде включает в себя следующие виды деятельности:

  1. Подготовили и закрепили на основании продольное основание с помощью направляющих для вертикальных дуг.
  2. Подготовить дугу арки, для которой потребуется оцинкованная труба для теплицы сечением 20х20. Прокат изгибается под углом 90 На вокруг бетонного кольца диаметром 3 м этот метод является практическим решением для получения дугового профиля без специальных инструментов.
  3. Предназначен для крепления вертикальных дуг, за которые вставляется и монтируется в продольной направляющей основания.
  4. Вертикальное соединение дуг выполняется при помощи продольных планок с направляющей, размер которой определяется тем, какой длины будет самодельная теплица из профильной трубы.

Ниже представлена ​​схема строительства теплицы арочной формы с обозначением конструктивных элементов при изготовлении полудов, а не всей монтажной единицы в виде арки.При такой схеме производства требуется большее количество продольных лент, что увеличивает содержание металла и вес.

При большем размере арочной конструкции потребуются детали соединения между собой сваркой. Видео процесса установки аналогично конструкции, представленной ниже:

Ниже представлен видеоролик, демонстрирующий, как согнуть профильную трубу для теплицы самодельной гибкой, и ответ на вопрос - Как согнуть профилированную трубу для теплицы? Использование механообрабатывающего оборудования позволяет добиться постепенного изменения формы цельного куска металла и получить хороший арочный свод без использования дополнительных стыков между элементами.

При отсутствии требуемого станка или устройства алгоритм получения гнутой формы металла можно сформулировать следующим образом:

  1. Изгиб следует производить вокруг объекта цилиндрической формы с поперечным размером, соответствующим диаметру арки, например, вокруг бетонного кольца.
  2. Во избежание крутого изгиба внутреннюю полость необходимо заполнить песком и закрыть с обоих концов деревянными заглушками.
  3. Чтобы избежать перекоса, металл следует закрепить в бетонном кольце посередине и получить однородный профиль для одновременного изгиба в обоих направлениях.
  4. Для лучшего изгиба поверхность материала можно нагреть паяльной лампой.

Видео, показывающее работу требоганового станка, для получения гнутой формы металла в гараже можно посмотреть ниже:

Оборудование для производства теплиц из профильных труб, помимо рассмотренных выше трубогибов, может включать в себя ручное устройство для гибки коротких отрезков. Также для обработки металла в процессе изготовления потребуются следующие электроинструменты: угловая шлифовальная машина или крыльчатка, сварочный трансформатор, дрель с регулируемым числом оборотов и шуруповерт, если такой возможности нет.

Теплицы из профильной трубы, представленные на фото ниже, наглядно демонстрируют, чего можно добиться, если вы хотите построить на участке тепличное строение своими руками.

Связанные с контентом

Подъем воды с помощью винта Архимеда

Ключевые концепции
Физика
Жидкости
Геометрия
Инженерное дело

Введение
Можете ли вы придумать способ заставить воду течь в гору без использования электричества? Древние греки открыли, как это сделать! Они разработали устройство, называемое винтом Архимеда, для подъема воды из одного места в другое.Этот инструмент настолько полезен, что до сих пор широко используется. В этом упражнении вы построите свой собственный винт Архимеда с ручным приводом из простых материалов.

Фон
Архимед Сиракузский родился в III веке до нашей эры. Он любил решать задачи и был одним из важнейших изобретателей своего времени. Царь попросил Архимеда построить самый большой из возможных кораблей. Этот корабль оказался неплотным, и Архимеду пришлось изобрести устройство для удаления с него воды.Поэтому он разработал то, что мы теперь называем винтом Архимеда. Это было очень эффективно, потому что избавлялось от воды и требовалось только одного человека, чтобы управлять им. Вскоре винт Архимеда также использовался для транспортировки воды из низин к оросительным канавам. Дизайн настолько эффективен, что его используют до сих пор. Например, он используется для подъема сточных вод на водоочистных сооружениях и даже для подъема воды в некоторых аттракционах. Это инструмент, который никогда не выходил из моды.

Винт Архимеда представляет собой разновидность поршневого насоса.Насос прямого вытеснения улавливает жидкость из источника, а затем заставляет жидкость перемещаться к месту нагнетания. Винт Архимеда состоит из полого цилиндра и спиральной части (спираль может быть внутри, но здесь вы поместите ее снаружи цилиндра). Один конец помещается в расположенный ниже источник жидкости, а другой конец наклоняется вверх в более высокую зону разгрузки. Все, что вам нужно сделать, чтобы переместить воду, - это повернуть винт. По мере движения винта он набирает небольшое количество воды в первый карман. При следующем повороте винта первый карман с водой перемещается во второй карман, а новая мерная ложка воды поступает в первый карман.Это движение продолжается, и в конце концов из другого конца выходит первая лопатка воды.

Есть много факторов, которые определяют, насколько хорошо будет работать винт Архимеда, например, длина, его угол, радиус и другие. В этом проекте вы создадите и продемонстрируете свой собственный винт Архимеда. При желании вы даже можете попробовать изменить конструкцию шнека, чтобы узнать, как заставить его поднимать воду быстрее!

Материалы

  • Труба из ПВХ (не менее 1 дюйма в диаметре и не менее 1 фута в длину)
  • Прозрачная виниловая трубка (диаметром не менее 1/4 дюйма и длиной не менее 2 футов; эти материалы можно найти во многих строительных магазинах)
  • Клейкая лента
  • Ножницы
  • Две емкости для воды
  • Два предмета для подъема одного из контейнеров, например небольшие ящики или дополнительные контейнеры
  • Рабочее место, устойчивое к разливам
  • Помощник взрослого
  • Тканевое полотенце для удаления разливов (по желанию)
  • Пищевой краситель (по желанию)
  • Трубы ПВХ разных диаметров и длины (опция)
  • Виниловые трубки разных диаметров (опция)


Подготовка

  • Прикрепите один конец виниловой трубки к одному концу трубы из ПВХ с помощью изоленты.Убедитесь, что отверстие для трубки открыто (и не заблокировано лентой).
  • Плотно оберните трубку вокруг трубки по спирали.
  • Прикрепите трубку к другому концу трубки с помощью изоленты, снова соблюдая осторожность, чтобы не заблокировать отверстие трубки.
  • Попросите взрослого отрезать ножницами лишние трубки.
  • При необходимости используйте дополнительные куски изоленты, чтобы равномерно распределить трубки по длине трубы.


Порядок действий

  • Наполните одну из ваших емкостей водой.При желании вы можете добавить пищевой краситель, чтобы воду было легче увидеть, когда она находится в трубке.
  • Поднимите второй (пустой) контейнер так, чтобы он был выше первого контейнера.
  • Поместите один конец винта Архимеда в нижнюю емкость с водой, а другой конец выровняйте над верхней емкостью.
  • Поверните винт так, чтобы нижний конец трубки «зачерпывал» воду при каждом обороте. Он должен уходить под воду, а затем возвращаться над поверхностью с каждым оборотом и не оставаться полностью погруженным все время.Если вы не видите, что ваша трубка начинает наполняться водой после нескольких оборотов, возможно, вы вращаете винт в неправильном направлении. Что вы видите, когда смотрите на винт сбоку? Как вода распределяется в трубке?
  • Продолжайте вращать винт и наблюдайте, как вода поднимается в верхнюю емкость!
  • Попробуйте разные способы использования винта Архимеда. Насколько высоко вы можете поднять воду? Поднимите верхний контейнер и наклоните винт вверх под более крутым углом. Достигаете ли вы точки, когда вода начинает стекать обратно по трубке, а не вверх?
  • Дополнительно: Попробуйте разные конструкции винта Архимеда. Что произойдет, если вы измените шаг спирали трубки, сделав отдельные витки ближе друг к другу или дальше друг от друга? Что делать, если вы измените диаметр трубы из ПВХ или трубки?

Наблюдения и результаты
Как винту Архимеда удается перемещать воду в гору? Когда вы сгибаете трубку в форме спирали, она образует отдельные карманы, в которых может застревать вода, поскольку трубка загибается вверх с обеих сторон.Если вы посмотрите на винт сбоку, вы увидите эти карманы, наполненные водой. Когда вы вращаете винт, он захватывает чередующиеся карманы с воздухом и водой, а отдельные карманы перемещаются вверх по винту к верхнему контейнеру. Если вы наклоните винт вверх под слишком крутым углом, в конечном итоге одна сторона каждого кармана будет направлена ​​вниз, позволяя воде стекать обратно вниз. Это легче всего увидеть, если вы поставите трубу вертикально вверх - обратите внимание, что воде негде «застрять», не стекая вниз.

Дополнительные материалы для изучения
Движение воды с помощью винтового насоса Архимеда, от приятелей науки
Архимеда, от известных ученых
Ходьба по воде, от Scientific American
Подъем тяжестей с помощью рычага, от Scientific American
STEM-упражнения для детей , из Science Buddies

Это мероприятие предоставлено вам в сотрудничестве с Science Buddies

Windows 10 Совет: руководство по основным инструментам Paint 3D

https: // www.youtube.com/watch?v=cvCdFrMMJEk&feature=youtu.be

Paint 3D - это встроенное приложение для творчества, которое бесплатно поставляется с Windows 10 *. Он разработан, чтобы быть простым, но мощным, позволяя создавать профессиональные или увлекательные творческие проекты, легко комбинируя инструменты 2D и 3D. Самое приятное то, что вам не нужен опыт проектирования - Paint 3D может использовать кто угодно. Его доступный интерфейс позволяет легко настраивать существующие 3D-модели из нашей встроенной 3D-библиотеки или создавать 3D-проекты с нуля.

Начало работы: базовая навигация Paint 3D

  • Кисти: Расширьте свои художественные способности с помощью уникальных ручек и кистей, которые имитируют реальные материалы без беспорядка. Попробуйте прозрачную акварель, которая красиво смывает холст, или картину маслом, настолько реалистичную, что вы можете увидеть растекание краски. Эти художественные кисти работают как на холсте, так и на 3D-моделях с профессиональными эффектами, такими как полированный металл и матовый, чтобы помочь персонализировать ваш дизайн.
  • 2D-фигуры: С помощью нашей коллекции 2D-фигур и инструмента «Линия и кривая» легко рисовать идеальные формы.Используйте контрольные круги, чтобы изменить кривизну до желаемого угла. Вы также можете нажать «Сделать 3D», чтобы превратить фигуру в слой с дополнительными параметрами поворота.

Попробуйте! Щелкните здесь, чтобы просмотреть модель печатной платы на сайте Remix3D.com. Переместите его в Paint 3D и используйте 2D-формы, чтобы добавить правильные символы на принципиальную схему. Затем используйте инструмент «Линия и кривая», чтобы заполнить правильные шаблоны сигналов. Посмотрите это видео, чтобы получить советов по 2D-фигурам.

  • 3D-фигуры: Есть много способов начать создавать в 3D. Используйте готовые формы, чтобы сразу приступить к созданию новой модели, или используйте инструмент 3D-каракули, чтобы мгновенно превратить 2D-эскизы в 3D-модели. Просто обведите рисунок по фотографии или нарисуйте свободную руку и наблюдайте, как он мгновенно превращается в 3D-модель. Трехмерный рисунок с острыми краями создает четкие линии, идеально подходящие для рисования звезды. Трехмерный рисунок с мягкими краями создает плавную кривую, идеально подходящую для рисования облака.

Щелкните здесь , чтобы просмотреть концептуальное изображение кресла на Remix3D.com. Перенесите его в Paint 3D и используйте оба инструмента 3D-каракули, чтобы обвести изображение и вывести его в 3D. Посмотрите это видео, чтобы получить советов по инструменту 3D Doodle.

  • Наклейки: Это уникальный и простой способ добавить текстуру вашим творениям. Используйте этот инструмент, чтобы поэкспериментировать с такими материалами, как дерево или мрамор, или загрузите свою фотографию, чтобы создать стикер с пользовательской текстурой. Он мгновенно обтекает трехмерные объекты - никаких предварительных знаний о трехмерности не требуется! Вы также можете настроить прозрачность наклейки.
  • Текст: Добавьте слова, используя наши параметры 2D и 3D текста. 2D привяжет текст к холсту, а 3D-текст позволит вам перемещать его по холсту и вращать в разных направлениях.
  • Эффекты: Создавайте уникальные настроения, такие как успокаивающий туман или таинственная ночь, изменяя окружающую среду и освещение в ваших 3D-сценах. Вы даже можете перемещать солнце вокруг светового колеса, чтобы изменить направление освещения.
  • Холст: Цифровой холст имитирует холст художника.Эта вкладка позволяет изменять размер и управлять размерами, включая отключение 2D-холста, чтобы вы могли свободно создавать свою 3D-модель.
  • Magic Select: Простой в использовании инструмент, позволяющий выделить часть изображения, которую вы хотите вырезать, и удалить ее с фона. Инструмент мгновенно и почти волшебным образом переносит ваше выделение на другой слой и автоматически заполняет фон, чтобы скрыть любые пробелы.
  • Библиотека 3D **: Просмотрите наш огромный каталог тысяч бесплатных 3D-моделей, которые вы можете редактировать.Выберите из наших предварительно подготовленных коллекций, чтобы быстро приступить к работе, или найдите нужную модель на панели инструментов поиска. Одним касанием вы можете мгновенно импортировать 3D-модель в свой проект и сразу же начать перекрашивать и настраивать.
  • Ползунок истории: Вы можете отменить и перемотать все свои действия, это похоже на неограниченную кнопку отмены! Ползунок истории записывает каждое изменение в сцене и позволяет прокручивать назад во времени. Вы даже можете создать видеоролик о процессе проектирования, чтобы поделиться с друзьями, нажав кнопку «Начать запись».
  • Режим 3D-просмотра: Это позволяет вам перемещаться и видеть ваш контент под любым углом. Также есть элементы управления, которые помогут вам увеличивать и уменьшать масштаб холста с возможностью ввода точной величины масштабирования.

Щелкните здесь, чтобы просмотреть сцену с акулой на Remix3D.com. Войдите в Paint 3D и используйте режим 3D просмотра, чтобы правильно расположить плавники. Затем используйте инструмент 3D-каракули, чтобы добавить и расположить спинной плавник.
Посмотрите это видео с советами по использованию режима 3D-просмотра.

  • Смешанная реальность: Это берет вашу 3D-модель из Paint 3D и запускает ее в приложении Mixed Reality Viewer, чтобы вы могли визуализировать 3D-модель в контексте реального мира. Вы можете сделать снимок или записать короткое видео, на котором трехмерный объект взаимодействует с вашим миром, чтобы поделиться с друзьями.

Paint 3D позволяет легко раскрыть свой творческий потенциал и воплотить ваши идеи в жизнь. Чтобы проверить эти функции на себе, вы можете начать работу, открыв приложение Paint 3D. Если вы новичок в Paint 3D, ознакомьтесь со всей серией руководств по Paint 3D здесь или ознакомьтесь с дополнительными руководствами по Paint 3D здесь.

* Чтобы получить доступ ко всем последним функциям Paint 3D, вам необходимо выполнить обновление до последней версии Windows 10 April 2018 Update. Чтобы узнать, как получить обновление Windows 10 April 2018 Update, ознакомьтесь с этим сообщением в блоге .

** 3D-библиотека доступна на некоторых рынках. Посетите онлайн-библиотеку здесь.

Изгиб трубок Swagelok с помощью ручного трубогиба

Использование нового инструмента может напугать.Здесь у нас есть советы и видео о том, как успешно изгибать трубки с помощью ручного трубогиба Swagelok.

Для стабильного и качественного изгиба трубок, изготовленных из большинства материалов, все, что вам нужно, - это ручной трубогиб Swagelok. Он изгибает трубки от 1/8 дюйма до 1/2 дюйма с различной толщиной стенки. Этот ручной трубогиб может использоваться для формирования одиночных, смещенных и других изгибов в полностью отожженных, высококачественных бесшовных или сварных и вытянутых трубах.

Предположим, вы хотите сделать 90-градусный изгиб в четырех дюймах от конца трубы, а затем 180-градусный изгиб с четырьмя дюймами между изгибами.Вот все, что вам нужно:

* Гибочный станок, соответствующий диаметру трубки

* Отрезок трубки

* Маркер

* Транспортир (опция)

Легкие ступеньки

1. Для изгиба на 90 градусов сначала отметьте конец трубы, с которой вы начинаете измерения. Измерьте четыре дюйма от этой контрольной отметки и сделайте отметку, чтобы указать длину первого изгиба.

2. Поверните короткую ручку вверх так, чтобы она находилась над плашкой гибочного станка.

3. Откройте защелку трубки.

4. Поместите трубку в паз штампа гибочного станка так, чтобы контрольная метка находилась слева от защелки трубки.

5. Закройте защелку трубки над трубкой. Это ограничивает движение трубки, но позволяет выполнить дополнительное выравнивание.

6. Осторожно опустите короткую рукоятку до тех пор, пока фильера не будет мягко опираться на трубу, при этом удерживая звено прямым и параллельным длинной рукоятке. Если звено не прямое и не параллельное длинной ручке, возможно преждевременное изгибание.

7. Совместите ноль на опоре рулона с нулем на паспортной табличке так, чтобы контрольный конец трубки находился слева от защелки.

8. Совместите метку изгиба с меткой на опоре рулона, которая соответствует углу изгиба. В этом примере L соответствует 90 градусам.

9. Медленно нажимайте на короткую ручку вниз, пока ноль на опоре рулона не достигнет отметки 90 градусов на паспортной табличке. Обратите внимание, что после завершения изгиба трубка немного подпружинится.Чтобы отрегулировать упругость, поднимите ручку гибочного станка и повторите выравнивание трубки с опорой рулона, затем измерьте изгиб с помощью шкалы гибочного станка. При необходимости согните еще на два-три градуса.

10. Закончив сгибание, поверните короткую ручку вверх и в сторону от трубки.

11. Снимите защелку трубки с трубки.

12. Выньте трубку из паза гибочного станка.

13. Измерьте изогнутую трубку относительно транспортира или другого предмета под известным углом, чтобы убедиться, что все правильно.

Еще раз

Для изгиба на 180 градусов вы выполните ту же основную процедуру с парой дополнительных шагов.

Сделайте отметку в четырех дюймах от вершины изгиба под углом 90 градусов, затем проведите линию через эту отметку, чтобы обозначить внешнюю сторону или «пятку» изгиба под углом 180 градусов. Это поможет вам убедиться, что вы сгибаете трубку в нужном вам направлении. Выполните шаги с 3 по 8, как указано выше. На шаге 9 после того, как вы достигли отметки 90 градусов, ослабьте короткую рукоятку от вилки до тех пор, пока короткая рукоятка не будет качаться, не перемещая опору ролика.

Поверните короткую ручку вверх, пока она не окажется немного выше перпендикулярно длинной ручке. Теперь снова затяните короткую ручку. Это обеспечит непрерывный рычаг под прямым углом на остальной части изгиба. Продолжайте изгибать, пока ноль на опоре рулона не достигнет отметки 180 градусов на паспортной табличке. После завершения изгиба поверните короткую ручку в сторону, сделав паузу, когда ноль на опоре рулона достигнет примерно 90 градусов. Ослабьте короткую ручку и переместите ее, пока она не станет параллельной длинной ручке, затем снова затяните короткую ручку.

Переместите короткую ручку вверх и в сторону от трубки, снимите защелку трубки с трубки и извлеките трубку из паза изгиба. Углы сгиба можно проверить с помощью шаблона или другого объекта с известным углом.

Если кажется, что шагов много, может показаться немного проще, если вы посмотрите, как кто-то их проходит. Посмотрите видеоролик с практическими рекомендациями Swagelok здесь.

Если вы хотите погрузиться в изучение предмета, загрузите Руководство Swagelok по ручному трубогибу.Он углубляется в некоторые из тонких моментов изгиба трубки, такие как расчеты «усиления». Это корректировка, которую вам необходимо сделать, чтобы компенсировать тот факт, что длина трубки в изогнутом изгибе всегда меньше, чем если бы изгиб был резким в 90 градусов.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
