Сила Ампера – формула, определение, законы и правила, определение направления кратко

4.2

Средняя оценка: 4.2

Всего получено оценок: 330.

4.2

Средняя оценка: 4.2

Всего получено оценок: 330.

Взаимодействие магнитного поля и проводника с током состоит в появлении некоторой силы со стороны поля, приложенной к проводнику. Изучением этой силы занимался А. Ампер, и в настоящее время она носит его имя. Кратко познакомимся с силой Ампера.

Вектор магнитной индукции

В качестве силовой характеристики любого поля обычно выступает сила, действующая на пробный заряд в этом поле. Для магнитного поля ситуация осложняется тем, что магнитных зарядов не найдено (хотя теория не запрещает их существование). Но, поскольку магнитное поле взаимодействует с электрическим током, пробный заряд в силовой характеристике поля можно заменить небольшим отрезком проводника с током (иногда используется обозначение «элемент тока»).

Рис. 1. Влияние магнитного поля на проводник.

Опыты показывают, что сила, действующая на проводник с током, зависит от силы магнитного поля, от силы тока в проводнике, от длины и ориентации проводника. Поэтому в качестве силовой характеристики магнитного поля принята векторная величина — магнитная индукция, модуль которой равен:

$$|B|={F_{max} \over I Δl}$$

где:

$F_{max}$ — максимальное значение силы, которая может действовать на проводник;
$I$ — сила тока в проводнике;
$Δl$ — длина проводника.

За направление вектора магнитной индукции принято направление на северный полюс, которое покажет стрелка компаса, помещенного в это поле. Также для нахождения этого направления существуют специальные мнемонические правила (буравчика и охвата правой рукой).

Из данной формулы можно также получить единицу магнитной индукции — тесла (обозначается Тл).

Магнитное поле с индукцией 1 тесла взаимодействует с проводником длиной 1 метр, по которому течет ток 1 ампер с силой в 1 ньютон.

1 Тл — это очень сильное магнитное поле. Магнитное поле, появляющееся в нескольких сантиметрах вокруг проводов в электрических схемах, имеет индукцию порядка единиц и десятков микротесла. Магнитное поле Земли в среднем имеет индукцию около 0,05 мТл. Индукция магнитного поля бытовых магнитов имеет величину порядка 1–10 мТл. Наибольшая индукция магнитного поля, с которым может иметь дело обычный человек, — это индукция в МРТ-сканере. Она может достигать значения 3 Тл.

Рис. 2. Магнитно-резонансный томограф.

Сила Ампера

Зная индукцию магнитного поля, можно получить формулу силы Ампера, действующей на проводник с током. Из приведенного выше выражения следует, что модуль максимальной силы, действующей на элемент тока, равен:

$$F_{max}= I B Δl$$

Сила этой величины действует на элемент тока в случае, когда угол $\alpha$ между линиями магнитного поля и направлением тока в проводнике составляет 90⁰. Если линии магнитного поля будут параллельны элементу тока, то сила будет равна нулю.

То есть на элемент тока действует только перпендикулярная составляющая магнитной индукции, расчет которой производится по формуле:

$$B_{\perp}= B sin \alpha$$

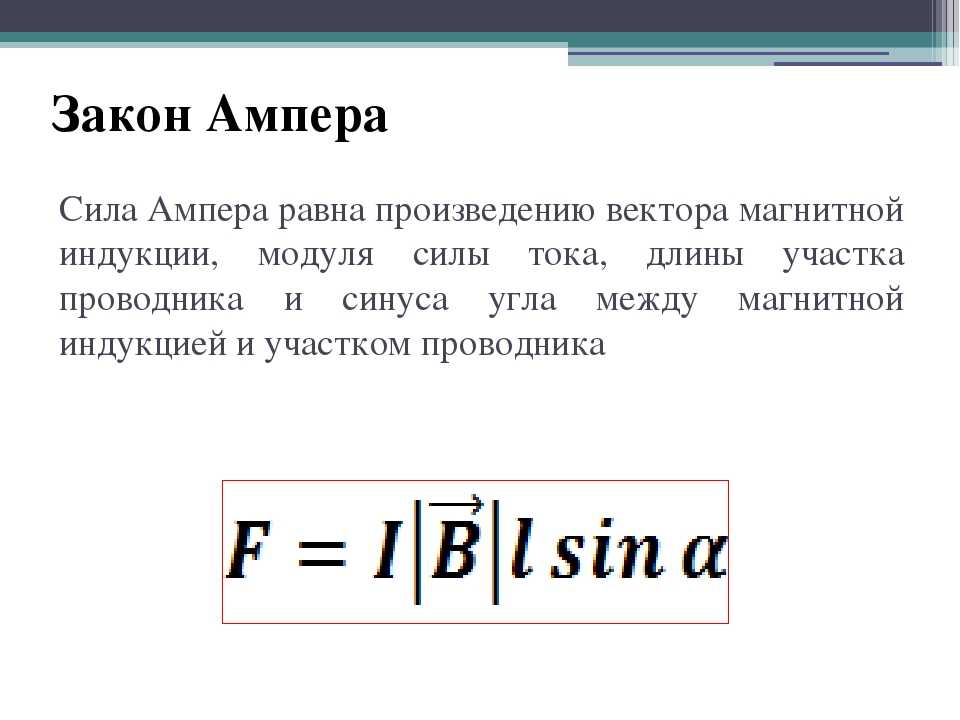

Следовательно, модуль силы Ампера, действующей со стороны магнитного поля индукцией $B$ на проводник длиной $Δl$, по которому течет ток силой $I$, равен:

$$F= I |\overrightarrow B| Δl sin \alpha$$

Полученное выражение называется законом Ампера. Направление силы Ампера всегда перпендикулярно направлению тока и определяется с помощью мнемонического правила левой руки: если расположить левую руку так, чтобы четыре пальца были направлены по направлению электрического тока, а перпендикулярная составляющая индукции $B_{\perp}$ входила в ладонь, то большой палец покажет направление силы Ампера.

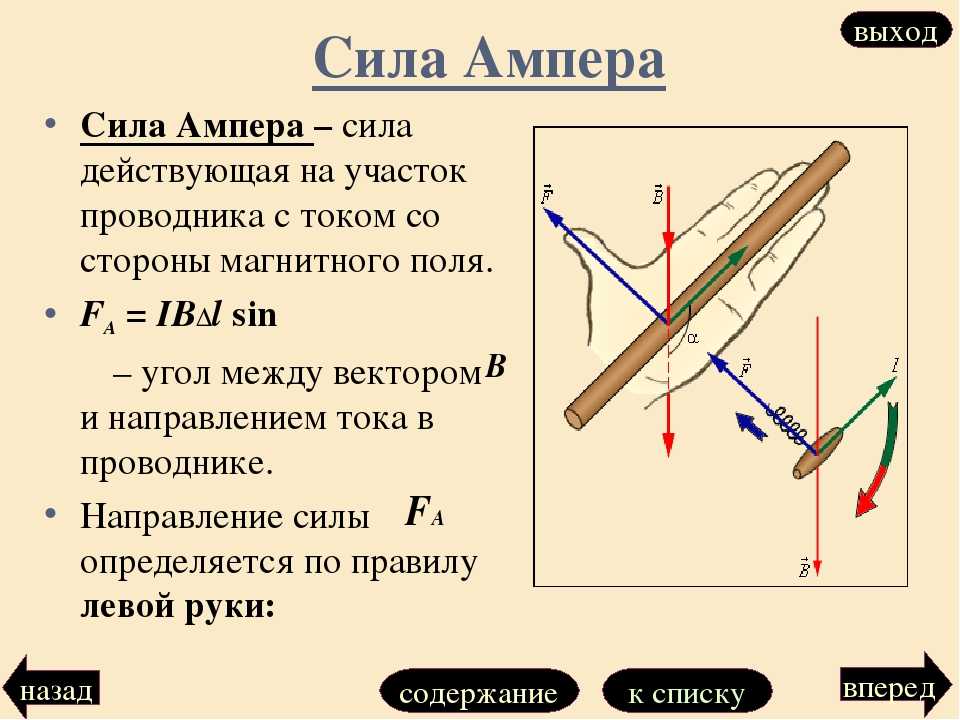

Рис. 3. Правило левой руки.

Что мы узнали?

Сила Ампера — это сила, действующая на проводник с током со стороны магнитного поля. Она зависит от индукции магнитного поля, от направления этой индукции, от тока в проводнике и длины проводника.

Для ее определения используется закон Ампера, а направление находится с помощью правила левой руки.

Тест по теме

Доска почёта

Чтобы попасть сюда — пройдите тест.

Наталья Блохина
10/10

Оценка доклада

4.2

Средняя оценка: 4.2

Всего получено оценок: 330.

А какая ваша оценка?

Сила Ампера и закон Ампера

Содержание:

Закон Ампера

Что такое сила Ампера

Правило левой руки

Практическое применение

Видео

Трудно представить нашу современную жизнь без электричества, ведь исчезни оно, это бы мгновенно привело к глобальным катастрофическим последствиям. Так что в любом случае с электричеством мы отныне не разлучные. А вот для того, чтобы иметь с ним дело нужно знать определенные физические законы, одним из которых, безусловно, является закон Ампера.

А пресловутая магнитная сила Ампера – главная составляющая этого закона.

Закон Ампера

Итак, давайте сформулируем закон Ампера: в параллельных проводниках, где электрические токи текут в одном направление, появляется сила притяжения. А в проводниках, где токи текут в противоположных направлениях, наоборот возникает сила отталкивания. Если же говорить простым житейским языком, то закон Ампера можно сформулировать предельно просто «противоположности притягиваются», и ведь в реальной жизни (а не только физике) мы наблюдаемо подобное явление, не так ли?

Но вернемся к физике, в ней также под законом Ампера понимают закон, определяющий силу действия магнитного поля на ту часть проводника, по которой протекает ток.

Что такое сила Ампера

Собственно сила ампера и является той силой действия магнитного поля на проводник, по которому идет ток. Сила Ампера вычисляется по формуле как результат умножения плотности тока, идущего по проводнику на индукцию магнитного поля, в котором находится проводник. Как результат формула силы Ампера будет выглядеть так

са=ст*дчп*ми

Где, са – сила Ампера, ст – сила тока, дчп – длина части проводника, ми – магнитная индукция.

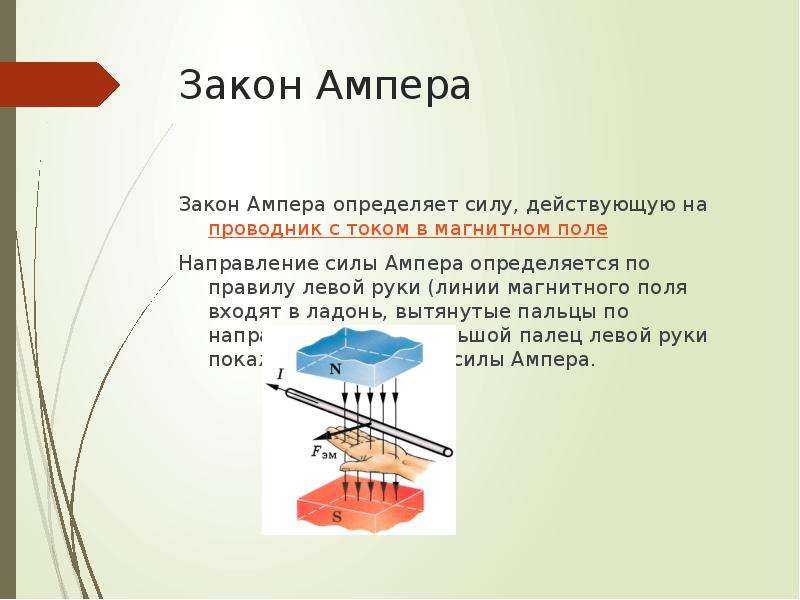

Правило левой руки

Правило левой руки предназначено для того, чтобы помочь запомнить, куда направлена сила Ампера. Оно звучит следующим образом: если рука занимает такое положение, что линии самой магнитной индукции внешнего поля заходят в ладонь, а пальцы с мизинца по указательный указывают направление в сторону движения тока в проводнике, то отторгнутый под углом в 90 градусов большой палец ладони и будет указывать, куда направлена сила Ампера, действующая на элемент проводника.

Примерно так выглядит правило левой руки на этой схеме.

Практическое применение

Применение силы Ампера в современном мире очень широкое, можно даже без преувеличение сказать, что мы буквально окружены силой Ампера. Например, когда вы едете в трамвае, троллейбусе, электромобиле, его в движение приводит именно она, сила Ампера. Аналогичны лифты, электрические ворота, двери, любые электроприборы, все это работает именно благодаря силе Ампера.

Видео

И в завершение небольшой видео урок о силе Ампера.

Автор: Павел Чайка, главный редактор журнала Познавайка

При написании статьи старался сделать ее максимально интересной, полезной и качественной. Буду благодарен за любую обратную связь и конструктивную критику в виде комментариев к статье. Также Ваше пожелание/вопрос/предложение можете написать на мою почту [email protected] или в Фейсбук, с уважением автор.

Страница про автора

Схожі записи:

5.8 Магнитные поля, создаваемые токами: закон Ампера

Цели обученияМагнитное поле, создаваемое длинным прямым проводом с током: Правило правой руки 2Закон Ампера и другие Магнитное поле, создаваемое круговым контуром с токомМагнитное поле, создаваемое соленоидом с током

К концу этого раздела вы сможете делать следующее:

Расчет тока, создающего магнитное поле
Используйте правило правой руки 2 для определения направления тока или направления контуров магнитного поля

Информация, представленная в этом разделе, поддерживает следующие цели обучения и научные практики AP®:

2. D.2.1 Учащийся может словесно или визуально изобразить магнитное поле вокруг длинного прямого провода или пары параллельных проводов. (СП 1.1)
3.C.3.1 Учащийся может использовать правила правой руки для анализа ситуации с проводником с током и движущимся электрически заряженным объектом, чтобы определить направление магнитной силы, действующей на заряженный объект из-за магнитное поле, создаваемое проводником с током. (П. 1.4)
3.C.3.2 Учащийся может планировать стратегию сбора данных, подходящую для исследования направления силы на движущийся электрически заряженный объект, вызванной током в проводе, в контексте определенного набора оборудования и инструменты и анализировать полученные данные, чтобы прийти к заключению.
(СП 4.2, 5.1)

Какой ток необходим для создания значительного магнитного поля, возможно такого же сильного, как поле Земли? Геодезисты скажут вам, что воздушные линии электропередач создают магнитные поля, которые мешают показаниям их компаса. Действительно, когда в 1820 году Эрстед обнаружил, что ток в проводе влияет на стрелку компаса, он не имел дело с чрезвычайно большими токами. Как форма проводов, по которым течет ток, влияет на форму создаваемого магнитного поля? Ранее мы отмечали, что токовая петля создает магнитное поле, подобное магнитному стержню, но как насчет прямого провода или тороида (бублика)? Как направление создаваемого током поля связано с направлением тока? Ответы на эти вопросы исследуются в этом разделе вместе с кратким обсуждением закона, управляющего полями, создаваемыми токами.

Магнитное поле, создаваемое длинным прямым проводом с током: Правило правой руки 2

Магнитные поля имеют как направление, так и величину. Как отмечалось ранее, одним из способов определения направления магнитного поля является использование компаса, как показано для длинного прямого провода с током на рис. 5.30. Датчики Холла могут определять величину поля. Обнаружено, что поле вокруг длинного прямого провода представляет собой кольцевые петли. Правило правой руки 2 (RHR-2) вытекает из этого исследования и справедливо для любого текущего сегмента — большой палец указывают в направлении тока, а пальцы скручиваются в направлении создаваемых им петель магнитного поля .

Рис. 5.30 (a) Компасы, расположенные рядом с длинным прямым проводом с током, показывают, что силовые линии образуют круглые петли с центром на проводе. (b) Правило правой руки 2 (RHR-2) гласит, что если большой палец правой руки указывает в направлении течения, остальные пальцы сгибаются в направлении поля. Это правило согласуется с полем, отображаемым для длинного прямого провода, и справедливо для любого текущего сегмента.

Выполнение соединений: Обозначение

Для провода, ориентированного перпендикулярно странице, если ток в проводе направлен за пределы страницы, RHR говорит нам, что линии магнитного поля будут ориентированы вокруг провода против часовой стрелки. Если ток в проводе направлен на страницу, силовые линии магнитного поля будут ориентированы вокруг провода по часовой стрелке. Мы используем ⊙⊙, чтобы указать, что направление тока в проводе вне страницы, и ⊗⊗ для направления внутрь страницы.

Рисунок 5.31. Два параллельных провода имеют токи, направленные внутрь или наружу страницы, как показано. Показано направление магнитного поля вблизи двух проводов.

Напряженность (величина) магнитного поля, создаваемого длинным прямым проводом с током, экспериментально определена как

5.24 B=µ0I2πr(длинный прямой провод),B=µ0I2πr(длинный прямой провод), размер 12{B= {{µ rSub { размер 8{0} } I} более {2πr} } « $«длинный прямой провод» $ ,} {}

где II размер 12{I} {} — ток, rr размер 12{r} {} — кратчайшее расстояние до провода, а постоянная μ0=4π×10−7T⋅m/Aμ0=4π×10−7T ⋅м/А – проницаемость свободного пространства. (μ0(μ0 size 12{ \( μ rSub { size 8{0} } } {} — одна из основных констант в природе. Позже мы увидим, что μ0μ0 size 12{μ rSub { size 8{0} } } { } связано со скоростью света.) Поскольку проволока очень длинная, величина поля зависит только от расстояния от проволоки r,r,size 12{r} {}, а не от положения вдоль проволоки.

Пример 5.6 Расчет тока, создающего магнитное поле

Найдите силу тока в длинном прямом проводе, который на расстоянии 5,0 см от провода создает магнитное поле, вдвое превышающее магнитное поле Земли.

Стратегия

Поле Земли составляет примерно 5,0×10−5T, 5,0×10−5T, поэтому здесь размер BB 12{B} {} из-за провода принимается равным 1,0×10−4T.1,0× 10−4T. Уравнение B=μ0I2πrB=μ0I2πr можно использовать для нахождения I,I, поскольку все остальные величины известны.

Решение

Решение для размера II 12{I} {} и ввод известных значений дают

5,25 I=2πrBµ0=2π5,0×10−2м1,0×10−4T4π×10−7T⋅м/A =25 A.I=2πrBµ0=2π5.0×10−2m1.0×10−4T4π×10−7T⋅m/A=25 A.

Обсуждение

Таким образом, умеренно большой ток создает значительное расстоянии 5,0 см от длинного прямого провода. Обратите внимание, что ответ указан только с двумя цифрами, потому что в этом примере поле Земли указано только с двумя цифрами.

Закон Ампера и другие

Магнитное поле длинного прямого провода имеет больше значений, чем вы можете предположить на первый взгляд. Каждый отрезок тока создает магнитное поле, подобное магнитному полю длинного прямого провода, а полное поле тока любой формы представляет собой векторную сумму полей, создаваемых каждым отрезком. Формальная формулировка направления и величины поля, обусловленного каждым сегментом, называется законом Био-Савара. Интегральное исчисление необходимо для суммирования поля для тока произвольной формы. Это приводит к более полному закону, называемому законом Ампера, который связывает магнитное поле и ток в общем виде. Закон Ампера, в свою очередь, является частью уравнений Максвелла, дающих полную теорию всех электромагнитных явлений. Рассмотрение того, как уравнения Максвелла кажутся разным наблюдателям, привело к современной теории относительности и осознанию того, что электрические и магнитные поля — это разные проявления одного и того же явления. Большая часть этого выходит за рамки этого текста как на математическом уровне, требующем исчисления, так и на том количестве места, которое может быть уделено этому. Но для заинтересованных студентов, и особенно для тех, кто продолжает заниматься физикой, инженерией или подобными занятиями, дальнейшее углубление в эти вопросы откроет описания природы, которые элегантны и глубоки. В этом тексте мы будем помнить об общих особенностях, таких как RHR-2 и правила для линий магнитного поля, перечисленные в Магнитных полях и Линии магнитного поля, концентрируясь на полях, создаваемых в определенных важных ситуациях.

Установление связей: теория относительности

Слушая все, что мы делаем об Эйнштейне, иногда создается впечатление, что он изобрел теорию относительности из ничего. Напротив, одним из мотивов Эйнштейна было решить трудности, связанные с пониманием того, как разные наблюдатели видят магнитные и электрические поля.

Магнитное поле, создаваемое круговым контуром с током

Магнитное поле вблизи проволочной петли с током показано на рис. 5.32. Как направление, так и величина магнитного поля, создаваемого петлей с током, сложны. RHR-2 можно использовать для определения направления поля вблизи контура, но для получения более подробной информации необходимо картографирование с помощью компаса и правил относительно силовых линий, приведенных в разделе «Магнитные поля и линии магнитного поля». Существует простая формула для напряженности магнитного поля в центре круглой петли. это

5,26 B=µ0I2R(в центре петли),B=µ0I2R(в центре петли), размер 12{B= {{µ rSub { размер 8{0} } I} над {2R} } ` $ «at центр петли» $ ,} {}

, где размер RR 12{R} {} — это радиус петли. Это уравнение очень похоже на уравнение для прямого провода, но оно действительно только в центре кругового контура провода. Сходство уравнений указывает на то, что аналогичная напряженность поля может быть получена в центре контура. Один из способов получить большее поле — это иметь размер NN 12 {N} {} петель; тогда поле равно B=Nµ0I/(2R). B=Nµ0I/(2R). Обратите внимание, что чем больше петля, тем меньше поле в ее центре, поскольку ток проходит дальше.

Рис. 5.32 (a) RHR-2 дает направление магнитного поля внутри и снаружи контура с током. (b) Более детальное картографирование с помощью компаса или зонда Холла дополняет картину. Поле похоже на поле стержневого магнита.

Магнитное поле, создаваемое соленоидом с током

Соленоид представляет собой длинную катушку провода (с множеством витков или петель, в отличие от плоской петли). Из-за своей формы поле внутри соленоида может быть очень однородным, а также очень сильным. Поле сразу за катушками почти равно нулю. На рис. 5.33 показано, как выглядит поле и как его направление задается RHR-2.

Рис. 5.33 (a) Из-за своей формы поле внутри соленоида длиной ll размера 12{l} {} удивительно однородно по величине и направлению, на что указывают прямые и равномерно расположенные силовые линии. Поле вне катушек почти равно нулю. (b) На этом разрезе показано магнитное поле, создаваемое током в соленоиде.

Магнитное поле внутри соленоида с током очень однородно по направлению и величине. Лишь ближе к концам он начинает ослабевать и менять направление. Поле снаружи имеет ту же сложность, что и плоские петли и стержневые магниты, но напряженность магнитного поля внутри соленоида просто

5.27 B=µ0nI(внутри соленоида),B=µ0nI(внутри соленоида), размер 12{B=µ rSub { размер 8{0} } ital «nI»` $«внутри соленоида» $ ,} {}

где nn размер 12{n} {} — количество петель на единицу длины соленоида (n=N/l,(n=N/l,размер 12{ \( n=N/l} {} с NN размер 12{N} {} — количество петель, а ll размер 12{l} {} — длина. Обратите внимание, что размер BB 12{B} {} — это напряженность поля в любом месте однородной внутренней области, а не только Как следует из примера 5.7, с помощью соленоидов возможны большие однородные поля, распределенные по большому объему.0003

Пример 5.7 Расчет напряженности поля внутри соленоида

Каково поле внутри соленоида длиной 2,00 м, который имеет 2000 витков и пропускает ток силой 1600 А?

Стратегия

Чтобы найти напряженность поля внутри соленоида, мы используем B=μ0nI. B=μ0nI.size 12{B=μ rSub { size 8{0} } ital «nI»} {} Сначала мы обратите внимание, что количество петель на единицу длины составляет

5,28 n=Nl=20002,00 м=1000 м-1=10 см-1.n=Nl=20002,00 м=1000 м-1=10 см-1. размер 12{n rSup { размер 8{ — 1} } = {{N} более {l} } = {{«2000»} более {2 «.» «00» м} } =»1000″» м» rSup { размер 8{ — 1} } =»10″» см» rSup { размер 8{ — 1} } «.» } {}

Решение

Подстановка известных значений дает

5,29 B=μ0nI=4π×10−7T⋅m/A1,000m−11,600 A=2,01 T.B=μ0nI=4π×10−7T−7T⋅m/A1,0000 11 600 A = 2,01 T.

Обсуждение

Это большая напряженность поля, которую можно установить на соленоиде большого диаметра, например, при медицинском использовании магнитно-резонансной томографии (МРТ). Однако очень большой ток указывает на то, что поля такой силы получить нелегко. Такой большой ток через 1000 петель, втиснутых в длину метра, произвел бы значительный нагрев. Более высокие токи могут быть достигнуты с помощью сверхпроводящих проводов, хотя это дорого. Существует верхний предел тока, потому что сверхпроводящее состояние нарушается очень большими магнитными полями.

Применение научных практик: заряженная частица в магнитном поле

Зайдите сюда и запустите апплет моделирования «Частица в магнитном поле (2D)», чтобы исследовать магнитную силу, действующую на заряженную частицу в магнитном поле. Поэкспериментируйте с симуляцией, чтобы увидеть, как она работает и какие параметры вы можете изменить; затем составьте план методического исследования того, как магнитные поля влияют на заряженные частицы. Вот некоторые вопросы, на которые вы, возможно, захотите ответить в рамках своего эксперимента:

Всегда ли пути заряженных частиц в магнитных полях одинаковы в двух измерениях? Почему или почему нет?
Как можно сравнить путь нейтральной частицы в магнитном поле с путем заряженной частицы?
Чем путь положительной частицы будет отличаться от пути отрицательной частицы в магнитном поле?
Какие величины определяют свойства пути частицы?
Если бы вы пытались измерить массу заряженной частицы, движущейся через магнитное поле, что бы вам нужно было измерить на ее пути? Вам нужно будет увидеть, как он движется с разными скоростями или через разные силы поля, или будет достаточно одной попытки, если ваши измерения верны?
Удвоение заряда изменит путь через поле? Предскажите ответ на этот вопрос, а затем проверьте свою гипотезу.
Удвоение скорости изменит путь через поле? Предскажите ответ на этот вопрос, а затем проверьте свою гипотезу.
Удвоение напряженности магнитного поля изменит путь через поле? Предскажите ответ на этот вопрос, а затем проверьте свою гипотезу.
Изменит ли путь увеличение массы? Предскажите ответ на этот вопрос, а затем проверьте свою гипотезу.

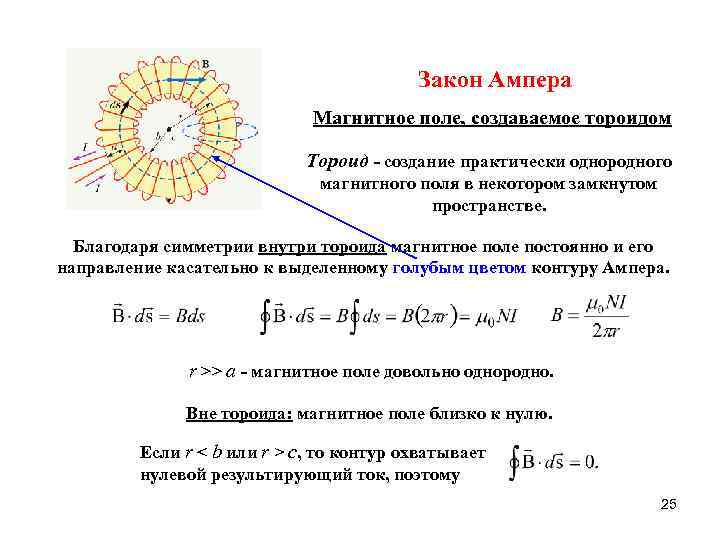

Есть интересные варианты плоской катушки и соленоида. Например, тороидальная катушка, используемая для удержания реактивных частиц в токамаках, очень похожа на соленоид, согнутый в окружность. Поле внутри тороида очень сильное, но круглое. Заряженные частицы движутся по кругу, следуя линиям поля, и сталкиваются друг с другом, возможно, вызывая синтез. Но заряженные частицы не пересекают силовые линии и не покидают тороид. Целый ряд форм катушек используется для создания всевозможных форм магнитного поля. Добавление ферромагнитных материалов увеличивает напряженность поля и может существенно повлиять на форму поля. Ферромагнитные материалы, как правило, улавливают магнитные поля (силовые линии изгибаются в ферромагнитный материал, оставляя за его пределами более слабые поля) и используются в качестве экранов для устройств, на которые неблагоприятно воздействуют магнитные поля, в том числе магнитное поле Земли.

PhET Исследования: Генератор

Вырабатывайте электричество с помощью стержневого магнита! Откройте для себя физику этого явления, исследуя магниты и то, как вы можете использовать их, чтобы зажечь лампочку.

Рисунок 5.34 Генератор

Печать
Поделиться

22.9 Магнитные поля, создаваемые токами: закон Ампера — College Physics 2e

Цели обучения

К концу этого раздела вы сможете:

Рассчитайте ток, создающий магнитное поле.
Используйте правило правой руки 2, чтобы определить направление тока или направление контуров магнитного поля.

Магнитное поле, создаваемое длинным прямым проводом с током: Правило правой руки 2

Магнитные поля имеют как направление, так и величину. Как отмечалось ранее, одним из способов определения направления магнитного поля является использование компаса, как показано для длинного прямого провода с током на рис. 22.37. Датчики Холла могут определять величину поля. Обнаружено, что поле вокруг длинного прямого провода представляет собой кольцевые петли. Правило правой руки 2 (RHR-2) вытекает из этого исследования и справедливо для любого текущего сегмента — большой палец указывают в направлении тока, а пальцы скручиваются в направлении создаваемых им петель магнитного поля .

Рисунок 22.37 (а) Компасы, расположенные рядом с длинным прямым проводом с током, показывают, что силовые линии образуют круглые петли с центром на проводе. (b) Правило правой руки 2 гласит, что если большой палец правой руки указывает в направлении течения, остальные пальцы сгибаются в направлении поля. Это правило согласуется с полем, отображаемым для длинного прямого провода, и справедливо для любого текущего сегмента.

B=μ0I2πr(длинный прямой провод), B=μ0I2πr(длинный прямой провод),

22,24

где II — сила тока, rr — кратчайшее расстояние до провода, а константа μ0=4π×10−7T⋅ m/Aµ0=4π×10−7T⋅m/A — проницаемость свободного пространства. (μ0(μ0 — одна из основных констант в природе. Позже мы увидим, что μ0μ0 связана со скоростью света.) Поскольку проволока очень длинная, величина поля зависит только от расстояния до проволоки rr, а не на позиции вдоль провода

Пример 22,6

Вычисление силы тока, создающего магнитное поле

Стратегия

Поле Земли составляет около 5,0×10−5T5,0×10−5T, поэтому здесь ВВ из-за провода принимается равным 1,0×10−4T1,0×10−4T. Уравнение B=µ0I2πrB=µ0I2πr можно использовать для нахождения II, так как все остальные величины известны.

Решение

Решение для II и ввод известных значений дает

I=2πrBμ0=2π5,0×10−2m1,0×10−4T4π×10−7T⋅m/A=25 A.I=2πrBμ0=2π5,0× 10−2m1.0×10−4T4π×10−7T⋅m/A=25 A.

22,25

Обсуждение

Таким образом, умеренно большой ток создает значительное магнитное поле на расстоянии 5,0 см от длинного прямого провода. . Обратите внимание, что ответ указан только с двумя цифрами, поскольку в этом примере поле Земли указано только с двумя цифрами.
