В недалеком прошлом мало кто задумывался о материалах, из которых сделаны заземлители. Использовалась преимущественно обычная, её ещё называют «чёрная», сталь. Итог один — заземление работало от силы десяток лет, после чего коррозия, съевшая изрядную часть заземляющего устройства, делала его фактически неработоспособным.

Сейчас же, после введения таких нормативных документов, как ГОСТ Р 50571.5.54-2013 и ГОСТ Р МЭК 62561.2-2014, которые предписывают использовать материалы, обеспечивающие необходимую коррозионную прочность, мало кто рискнет сэкономить и сделать заземление по-старинке. Да и экономия получается только умозрительной, после недолгих лет эксплуатации объекта потребуется полная реконструкция заземляющего устройства, превосходящая по своим затратам стоимость коррозионностойкого заземления.

Рыночный ассортимент стойких к коррозии материалов для заземлителей не очень велик, но выбор отнюдь не прост. Как понять, какой материал использовать: омедненную сталь, нержавейку или оцинкованную сталь? Ответим на этот вопрос и поможем подобрать правильный заземлитель, подходящий под определенные условия.

Рассмотрим в чем заключаются особенности заземлителей, выполненных из различных металлов, а также какие факторы влияют на их срок службы.

Такие заземлители можно назвать базовым бюджетным вариантом из всех коррозионностойких. Оцинкованная сталь хоть и обеспечивает намного больший срок службы, чем обычная черная сталь, но с материалами, описанными выше, ей не сравниться.

Оцинкованная сталь совершенно несовместима с растворами солей и щелочью. В средах с их содержанием цинк активно корродирует, полностью растворяясь примерно за 10 лет. В остальных же условиях оцинкованные заземлители служат около 30 лет, что не всегда подходит для объектов с длительным расчетным сроком эксплуатации.

Не очень приятным для оцинкованной стали будет соседство со стальной арматурой фундамента. В процессе электрохимической коррозии слой цинка окисляется (разрушается), восстанавливая сталь. В результате оцинкованный заземлитель будет служить еще меньше.

Не допускается механическое соединение металлов, между которыми электрохимический потенциал превышает 0,6 мВ.

Соединение цинкового покрытия со сталью, хоть и в пределах допустимых величин, но и нейтральным его не назовешь. С остальными металлами цинк «дружит» ещё хуже, он самый сложный в отношении подбора пары, в чем мы можем убедиться из таблицы.

Заземлители с покрытием из меди очень долговечны в большинстве видов сред. В малоагрессивных грунтах они служат более 100 лет, в щелочных и кислотных почвах — в районе 50. Единственные неподходящие условия для омедненных заземлителей — сильнокислые почвы. Но даже в таких агрессивных средах срок службы будет около 30 лет.

Обусловлено это тем, что в случае электрохимической коррозии даже такой тонкий слой меди остается невредимым, потому что он восстанавливается за счет находящейся внутри стали. Напрямую слой меди корродирует только в неподходящих для нее сильнокислых условиях.

По соотношению цена/качество/долговечность омедненная сталь будет самым оптимальным выбором.

В заземлителях используется коррозионно-стойкая сталь марки AISI 304, либо аналогичная с похожим процентным содержанием хрома и никеля. Особое сочетание химических элементов в стали этой марки позволяет ей демонстрировать крайнюю стойкость к коррозии в любых средах. Единственным слабым звеном может быть водная морская среда.

Срок службы заземления из нержавеющей стали составляет 100 лет и более. Стоимость нержавеющих заземлителей выше других материалов, тем не менее коррозионностойкие качества делают её отличным выбором на объектах, требующих высокую надёжность, а также, если размеры заземляющего устройства не очень велики.

• Назад
• Вперёд

Примеры монтажа



Видеообзор монтажа заземления от заказчиков

Видео отзывы и обзоры на комплекты заземления от наших заказчиков. Какой комплект выбрать и как смонтировать комплект заземления. В данных в…

Видеоинструкция монтаж комплекта заземления своими

Видео инструкция как произвести монтаж заземления своими руками.   Как выбрать комплект заземления для частного дома, дачи, промышленног.

..

Нержавеющее заземление можно проверить магнитом?

Современной тенденцией в электротехнике является использование заземлителей, выполненных из нержавеющей стали. По сравнению с заземлителями,…

Разные типы заземлителей в различных видах грунтов

Разные типы заземлителей в различных видах грунтов.Какой комплект заземления выбрать? В недалеком прошлом мало кто задумывался о материалах…

Молниезащита частного дома с мягкой черепицей

ООО «ЦМЗ» предлагает вашему вниманию фотоотчет по монтажу молниезащиты на коттедже, кровля выполнена из мягкой черепицы. Молниезащитная сетк…

Медная молниезащита дома с черепичной кровлей

ООО «ЦМЗ» предлагает вашему вниманию фотоотчет по монтажу медной молниезащиты частного дома с черепичной кровлей. Молниезащитная сетка делал…

Алюминиевые молниеотводы NordWerk

Алюминиевые молниеотводы МСАП NordWerk. На сегодняшний день одним из наиболее распространенных материалов для изготовления молниеотводов яв.

..

Установка заземления своими руками

Порядок проведения монтажа модульного заземления.     1) Подготовить приямок на месте монтажа комплекта заземления в одном метр…

Из чего состоит модульное стержневое заземление?

1 Насадка для перфоратора SDS-Max. Насадка для перфоратора SDS-Max выполнена из высокопрочной стали. Специальная конструкция нас…

Молниезащита в Хабаровске

Центр Молниезащиты предлагает вашему вниманию фотоотчет по монтажу молниезащиты и заземления антенно-фидерных устройств в г. Хабаровск на ос…

Молниезащита и заземление Останкинской телебашни

В Останкинскую телебашню часто попадают молнии — для них она очень привлекательный объект, и, само собой, у нее есть молниеотвод и заземлени…

Молниезащита на продуктовом магазине

ООО «ЦМЗ» предлагает вашему вниманию фотоотчет по монтажу молниеприемной сетки на основе комплектующих Galmar и Zandz на плоской мембранной . ..

Молниезащита плоской кровли на заводе в Лен. облас

ООО «ЦМЗ» предлагает вашему вниманию фотоотчет  по монтажу молниезащитной сетки на плоской мембранной кровли на заводе в Ленинградской облас…

Молниезащита кровли ТЦ Мега, Ростовкая область

ООО «ЦМЗ» предлагает вашему вниманию фотоотчет  по монтажу молниезащитной сетки на плоской мембранной кровли с использованием держателей для…

Монтаж молниеотвода МСАП-16 с активным молниеприем

ООО «ЦМЗ» предлагает вашему вниманию фотоотчет (инструкцию) по монтажу молниеотвода МСАП-16 с активным молниеприемником SCHIRTEC-A E.S.E. L:…

Молниезащита плоской мембранной кровли на промышле

ООО «ЦМЗ» предлагает вашему вниманию фотоотчет  по монтажу молниеприемной сетки на мембранной кровли с использованием держателей для плоской…

Молниезащита аэропорта Кольцово

ООО «ЦМЗ» предлагает вашему вниманию фотоотчет по монтажу молниеприемной сетки на новой, мембранной кровли ПВХ-мембрана Пластфойл 1,2 F NORD. ..

Молниезащита DKC ФОКа

ООО «ЦМЗ» предлагает вашему вниманию фотоотчет по монтажу молниеприемной сетки на кровле здания, сделанной на оборудовании DKC Jupiter. В к…

Примеры работ по молниезащите и заземлению на конк

Примеры работ по молниезащите и заземлению на конкретных зданиях и сооружениях. Данное проектное решение создано с помощью специального про…

Молниезащита жилого дома в Брянске

Наша компания предлагает Вам посмотреть фотоотчет по монтажу молниезащиты на жилом доме в г. Брянск. ООО «ЦМЗ» предлагает весь спектр обору…

Молниезащита ТЦ МЕГА БЕЛАЯ ДАЧА

В компании ООО «ЦМЗ» (Центр молниезащиты) представлен весь спектр оборудования для электромонтажных работ фирмы OBO Bettermann. Тщательн…

ХИТЫ ПРОДАЖ

Комплект заземления для частного дома и дачи оцинкованный 6 метров (Код: 30001)

6100. 00 Руб

Купить   Подробнее

Комплект заземления для частного дома и дачи омедненный 6 метров (Код: 31001)

8200.00 Руб

Купить   Подробнее

Заземлитель вертикальный 1500 мм, D16 мм NE1202 DKC (Код: NE1202)

1800.00 Руб

Купить   Подробнее

Фасадный держатель 160 мм ND2301 (Код: ND2301)

310.00 Руб

Купить   Подробнее

Заземление и зануление электрической сети. Типы заземления

Сегодня заземление — больная тема. Так происходит потому, что большинство жилых домов было построено в те времена, когда заземление не считалось обязательным. С той поры прошло много лет, и теперь выясняется, что оно просто жизненно необходимо.

Поскольку речь идет о безопасности человека и его жизни, необходимо подробнее рассказать об этом явлении. Оно бывает двух видов: собственно заземление и зануление.

Заземление — это соединение всех токопроводящих частей электрической сети с землей. Весь комплекс мер по монтажу заземления делается с одной целью: отвести ток, возникший в ненужном месте, туда, где он никому не повредит. Это своего рода клапан сброса напряжения.

Приведем пример. Любая современная стиральная машина имеет заземление. Это значит, что проводник заземления соединен со всеми частями прибора, которые не должны быть под напряжением: корпусом и деталями внутреннего крепления мотора, барабана и т. д. Если стиральная машина подключена к сети, в которой нет провода заземления, то при любом повреждении питания на этих частях появится напряжение. Нетрудно себе представить, что произойдет, когда человек прикоснется к такой машине: удар током. Если заземление есть, то напряжение уйдет с корпуса по защитному проводнику и мгновенно сработает УЗО, реагирующее на утечку тока (когда оно, конечно, установлено). Прикосновение к прибору в этом случае ничем не грозит, поскольку сопротивление человеческой кожи намного больше, чем проводника.

Громоотвод (более правильно — молниеотвод) — хороший пример заземления, только между небом и землей. Разряд ударяет в металлический штырь и, не затрагивая дома, уходит в землю. Громоотвод входит в общую схему заземления частного дома.

Зануление — это соединение частей электроустройства, которые в обычном случае не находятся под напряжением, с рабочим нолем. Если произойдет соединение фазы с этими частями, то начнется короткое замыкание и сработают автоматы защиты. По сравнению с заземлением оно менее эффективно. Короткое замыкание есть короткое замыкание, но в многоквартирных домах зануление зачастую является единственным способом обезопасить людей от электрического тока.

Всего их несколько. Это TN-C, TN-S, TN-C-S, IT и ТТ. Система заземления имеет собственные обозначения. Вот их расшифровка. — Первая буква в обозначении системы определяет характер заземления источника питания: Т — соединение нейтрали источника питания с землей; I — все токоведущие части изолированы от земли. — Вторая буква определяет характер заземления открытых проводящих частей электроустановки здания:

Т — связь открытых проводящих частей электроустановки здания с землей независимо от характера соединения с ней источника питания; N — связь открытых проводящих частей электроустановки здания с точкой заземления источника питания.

Буквы, следующие через дефис за N, определяют способ устройства нолевых защитного и рабочего проводников:

— С — функции данных проводников обеспечиваются одним общим PEN;

— S — функции нолевых защитного РЕ и рабочего N обеспечиваются раздельными проводниками.

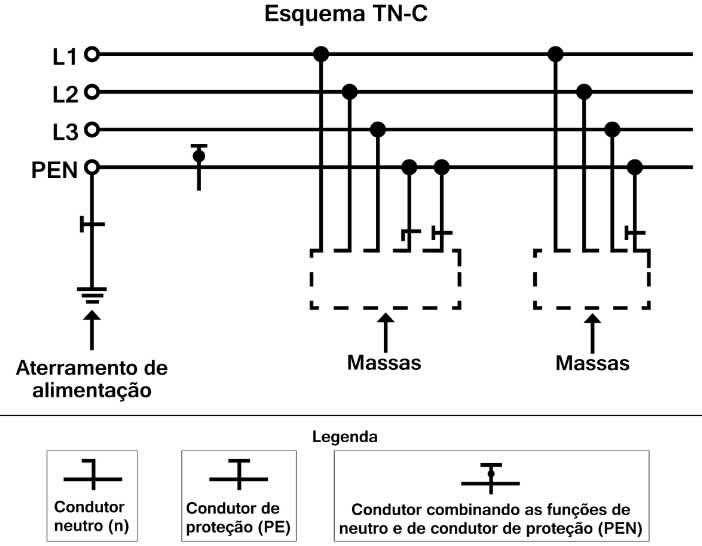

Система TN-C

Одна из самых первых схем заземления, наиболее экономичная и простая. Заземляющий и нолевой проводники объединены в один на всем протяжении цепи. Это как раз тот случай, когда происходит зануление нетоковедущих частей приборов. Самый главный недостаток такой системы при обрыве ноля возникает опасность возникновения фазового напряжения прямо на корпусе прибора. Проще говоря, если при таком обрыве произойдет прикосновение неизолированного фазового провода к корпусу, то нолем станет тот, кто первый прикоснется к прибору. Соответственно, через него пойдет ток.

Система TN-S

Такая система намного сложнее, чем предыдущая. В ней нолевой проводник и заземляющий разделены на всем протяжении цепи. В цепь вводится дополнительный провод, который заканчивается в земле. В многоквартирном доме такой проводник входит в землю на трансформаторной подстанции. Это наиболее современная и безопасная система (рис, 10.1).

Рис. 10.1. Система заземления TN-S: 1 — заземление нейтрали; 2 — токопроводящие части

Система TN-C-S

Это совмещение отдельного заземляющего провода и совмещенного PEN на каком-то участке цепи. Например, по всей квартире идет отдельный заземляющий провод, но на щитке он подсоединяется к отдельному проводу, который уходит в землю рядом со зданием, не доходя до подстанции. После этого заземления совмещенный PENпроводник идет до подстанции. Данная система — своего рода модернизированная TN-C (рис, 10.2-10.4).

Рис. 10.2. Схема сравнения двух систем заземления

Рис. 10.3. Система заземления TN-C-S: 1 — заземлитель источника питания; 2— открытые токопроводящие части

Рис. 10.4. Схема подключения электроприборов при системе TN-C-S

Системы IT и ТТ

Практически не используются в быту. Можно вкратце сказать, что эти системы применяются в случае специальных требований к электрооборудованию (рис, 10. 5). ТТ еще можно встретить, но IT точно нет. Например, система IT — это схема заземления лаборатории, в которой проводятся опыты с чувствительной аппаратурой, а все токи и электромагнитные поля сведены к минимуму. ТТ применяется при постройке частных домов (см. «Электричество в частном доме»).

Рис. 10.5. Система заземления ТТ: 1 — заземлитель источника питания; 2—открытые проводящие части; 3—заземлитель корпусов оборудования
