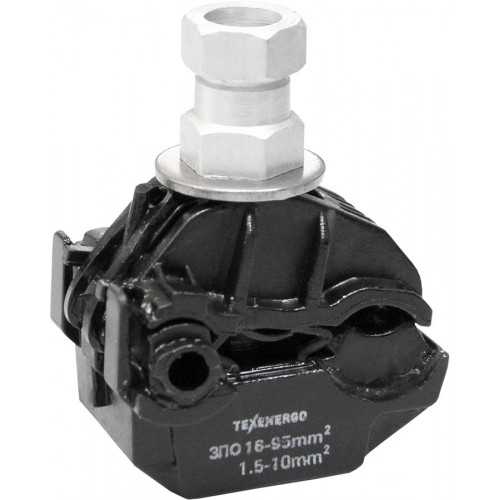

Прокалывающие зажимы для СИП: применение, характеристики, принцип действия

Для организации отвода от ЛЭП используются самонесущие изолированные провода (далее по тексту СИП), их монтаж удобно осуществлять с использованием специальных прокалывающих зажимов. Об особенностях конструкции и технических характеристиках этих устройств мы расскажем в данной публикации. В завершении материала будет приведена подробная инструкция по установке.

Область применения прокалывавших зажимов и их характеристики

Данные устройства позволяют оперативно выполнить подключение к магистральной линии, обеспечив при этом необходимые условия соединения. Характерная особенность таких зажимов заключается в том, что в процессе монтажа не требуется снимать с СИП изоляцию, что существенно ускоряет процесс и делает его максимально безопасным.

Основная область применения данных устройств – подвод электропитания к распределительному щиту потребителя, например, подключение дома или гаража к основной магистральной линии. Корпус зажима изготовлен из прочного пластика, устойчивого к ультрафиолетовому излучению и другим пагубным воздействиям внешней среды. Само место контакта надежно защищено от влаги. Относительно невысокая стоимость, легкий монтаж и демонтаж и полное соответствие нормативным требованиям, сделало данный способ подключения практически стандартным. Варварский вариант соединения с магистралью — «скрутка» сейчас уже практически не встречается.

Перечень основных характеристик

Характеристики зажимов данного типа определяются следующими параметрами:

• Числом ответвительных СИП, которые подключаются к магистральной жиле (как правило, от одного до четырех).
• Сечением жилы магистрали (мм²).
• Сечением СИП (мм²).
• Максимальной токовой нагрузкой (А).
• Весом изделия (г).

В качестве примера приведем таблицу характеристик соединительной арматуры НИЛЕД.

Варианты маркировок

Как правило, маркировка изделий имеет следующий вид ААА ВВ/СС, где:

• ААА – марка изделия.
• ВВ – диапазон сечения магистральной жилы.
• СС – диапазон сечения СИП.

Если число ответвительных проводов больше одного вариант маркировки АхСС, где А – число СИП, а СС – их максимальное сечение, например: 4х16, 2х16, 4х25.

Прокалывающие зажимы для проводов сип: принцип действия

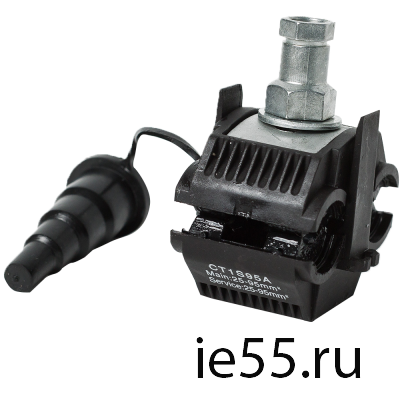

Чтобы описать, как работает данное устройство, приведем пример его конструкции.

Обозначения:

• А – затягивающий болт.
• В – герметичный корпус.
• С – проушина под СИП.
• D – проушина под магистральную жилу.
• Е – колпачок, надевается на конец СИП для обеспечения изоляции.
• F – контактная площадка для магистральной жилы.
• G – контакты зубчатой формы под СИП.

В процессе подключения затягивается болт, под его давлением ножи зубчатого контакта (G) прорезают изоляцию СИП и обеспечивают надежный контакт. В это же время контактная площадка (F) обеспечивает сцепление с магистральной жилой. Обратим внимание, что конструкция затягивающего механизма устроена таким образом, чтобы не допустить разрывного воздействия. То есть, болт «срывается» при достижении порогового усилия.

Варианты исполнения

Прокалывающая соединительная арматура производится в двух вариантах исполнения, в зависимости от функционального назначения. Расскажем кратко о каждом из них.

Устройство для соединения неизолированных и изолированных проводов. Конструкция (см. рис.4) и принцип действия были описаны выше. Основное назначение – подключение СИП к силовым жилам или линии заземления магистрали.

Зажимы для соединения СИП между собой. Особенность конструктивного исполнения таких устройств заключается в том, что контакты на обеих проушинах имеют прокалывающие изоляцию зубья. Соответственно, для затяжки используется два болта. Принцип работы зажима, такой же как у предыдущего варианта исполнения. Внешний вид устройства представлен ниже.

Монтаж прокалывающих зажимов

Алгоритм действий при организации отвода при помощи прокалывающего зажима довольно прост, но в нем есть несколько нюансов, на которые необходимо обратить внимания:

1. Как правило, устройства данного типа сконструированы таким образом, чтобы можно было вести монтажные работы без отключения подачи электроэнергии. То есть, затягивающий механизм изолирован от зоны контакта. Но, тем не менее, у электрика, выполняющего подключение должен быть соответствующая группа допуска.
2. Для отделения жилы следует использовать специальные приспособления (отделительные клинья). Отделительные клинья

Использовать для этой цели другие подручные средства, например, отвертку, нельзя, поскольку велика вероятность повредить изоляцию. Два клина следует установить с промежутком 20,0-25,0 см, что позволяет отделить жилу от жгута на расстояние 4-6 см, этого вполне достаточно для работы. Если имеется возможность, можно ослабить поддерживающий зажим.

3. Арматура подходит для алюминиевых и медных жил. Она также идеальный переходник, не допускающий образования гальванической пары.
4. Запрещается к одной арматурой подключать два и более СИП, если конструкция не предполагает этого. Этот запрет связан с тем, что не будет обеспечена надлежащая надежность и герметичность контакта.
5. Не допускается повторно пользоваться зажимами. На это есть несколько причин:

• Невозможно определить необходимое усилие зажима, поскольку механизм «сорван», что грозит пережатием СИП выше порога разрывного воздействия.
• зубья-контакты деформируются при обжиме. Следовательно, при повторном использовании они уже могут не прокалывать изоляционное покрытие или не обеспечивать необходимую площадь контакта.
• Зубья нового зажима имеют специальное покрытие в виде силиконовой смазки, обеспечивающей герметизацию надрезанной изоляции. В ранее использованном устройстве такой смазки уже не будет, следовательно, влага будет попадать под изоляцию.

6. На срез подключаемого СИП обязательно нужно надевать герметичный колпачок, идущий в комплекте к зажиму. Есть модели, со встроенной герметизацией среза. Такие устройства предпочтительнее, поскольку отдельные детали имеют свойство теряться, помимо этого при высотных работах каждый раз лезть в сумку за герметическим наконечником неудобно.
7. Для затягивания соединительной арматуры следует использовать накидные ключи (на 13 или 17, в зависимости от конструкции зажима) с изолирующим покрытием.

Разобравшись с нюансами, перейдем к порядку действий:

1. Слегка «отпускаем » затягивающий болт. Это необходимо делать для того, чтобы не нанести вреда изоляционному покрытию.
2. Жила и СИП вставляются в предназначенные для них проушины. При этом необходимо следить, чтобы кабели были четко посредине зажимных контактов. После этого болт нужно затянуть рукой, закрепив тем самым электрические провода.
3. Придерживая зажим с нижней стороны, болт затягивается при помощи накидного ключа (как правило, на 13).
4. Затягивать нужно до тех пор, пока не «сорвется» болт. Это говорит о том, что достигнуто необходимое усилие зажима .

Как демонтировать прокалывающий зажим для СИП?

В большинстве конструкций не предполагается возможность демонтажа. Если отвод не планируется использовать в дальнейшем, его откусывают, оставляя зажим на месте.

В тех конструкциях, где имеется разблокирующий болт, отсоединение производится путем его вращения (направление указано на корпусе). Следует учитывать, что в места «прокуса» изоляции будет проникать влага, поэтому необходима их герметизация.

Зажимы прокалывающие для проводов СИП: принцип действия

При проектировании электропроводки всеми вопросами, которые касаются прокладки кабеля до размыкающего выключателя, часто пренебрегают, так как этот момент считается само собой разумеющимся. Однако монтаж прокалывающего зажима для СИП-проводов – очень ответственное мероприятие, требующее полного знания технологии. При проведении проводов необходимо руководствоваться двумя основами – это прочность и безопасность. Кроме того, важно, чтобы к любому элементу или части схемы можно было без проблем добраться с целью ремонта или замены. В этой статье мы рассмотрим принцип работы, назначение и особенности установки прокалывающего зажима для проводов СИП.

• Назначение зажима
• Устройство и принцип действия
• Правила установки
• Виды продукции

Назначение хомута

В подавляющем большинстве случаев хомут колющий используется для ввода электричества, подключения к воздушной линии электропередач без снятия напряжения (без отключения). Основным элементом зажима является контактная пластина с острыми зубьями. При монтаже прокалывают изоляцию магистрального провода и ответвительного кабеля, обеспечивая электрический контакт.

При этом возможны варианты зажимов ответвлений между изолированной и неизолированной (оголенной) жилой. Со стороны соединения оголенной жилы зубья для прокола изоляции отсутствуют. Электрики называют такие хомуты просто — гайки.

Другой провод, выходящий из них, подается на вводной выключатель для дальнейшей разводки электрической сети в помещении.

Устройство и принцип действия

Зажимы состоят из корпуса, в котором размещены токопроводящие накладки с прокалывающими зубьями для соединения двух проводников, либо с одной стороны расположены зубья, а с другой стороны желобчатые губки для соединения оголенного магистрального провода. Однако у разных производителей продукция разная, поэтому конструкция и особенности монтажа могут различаться.

Есть несколько основных факторов, которые необходимо иметь для представления об установке прокалывающего зажима для провода СИП:

1. Через зажим продеваются две жилы. В этом случае на ствол надевается большое отверстие, а в маленькое вставляется сердечник ответвления (обычно сечение ответвления в несколько раз меньше сечения основной линии.
2. Хомут чаще всего имеет 1 болт со стопорной шляпкой. Закручивается головкой или ключом (лучше с изолированной ручкой) до тех пор, пока шляпка не снимется. Таким образом, вы затягиваете соединение с номинальным крутящим моментом без использования динамометрического ключа.

Если хомут герметичный, то его наружная часть обычно покрыта диэлектрическим материалом. Так что его можно установить в любом месте линии, если хомут негерметичный — лучше установить его ближе к опоре, а не посередине линии, где он провисает, потому что туда стекает вода во время осадков.

Тем не менее, технология монтажа кабеля CIP предполагает, что ответвительные зажимы обычно устанавливаются вместе с натяжными анкерами, как показано на рисунке ниже.

Правила установки

Бесперебойное качество при использовании хомутов для СИП провода обусловлено их изготовлением по современным технологиям и неотъемлемым контролем качества готовой продукции на всех этапах производства. Исходя из использования качественных материалов, срок службы СИП-прокола составляет около 30-40 лет.

При установке ответвительных зажимов для провода СИП необходимо проколоть изоляцию, расположенную на жилах. Предположения, что это послужит отрицательным критерием всей прочности электроустановки, ошибочны. Перед работой необходимо убедиться в герметичности места крепления прокола.

Главное правило установки — нельзя использовать одноразовые изделия. Дело в том, что после поломки колпачка стяжного болта остается шестигранное основание, которым некоторые электрики пытаются затянуть хомут для повторного использования.

Однако, даже если удастся это сделать правильно и в нужный момент, то, скорее всего, качественного контакта не будет, т.к. прокалывающие зубья рассчитаны на одноразовое использование, после чего гнутся или тупятся.

О том, как устанавливается изделие, вы можете узнать, посмотрев видео:

Виды изделий

Зажимы могут быть разных типов и конструкций, но классифицировать их можно следующим образом:

1. Допустимое сечение соединяемых проводов. Обычно одним болтом до 95-120 мм², а двумя болтами — для более толстых жил, например, до 240 мм² (но не всегда).
2. Одноболтовые и двухболтовые (разные допустимое сечение соединения и допустимый ток через них).
3. Герметичный и герметичный (классы защиты могут быть разными по классификации IPxx).
4. Для соединения изолированного провода с неизолированным проводом (прокол только со стороны одной из жил), для соединения двух изолированных СИПов (есть прокалывающая часть с обеих сторон).

Примерная номенклатура разных вариантов зажимов для прокалывания:

Приобретая зажим для прокалывания провода СИП, необходимо помнить, что головка болта должна соответствовать ключу, используемому при работе с ним. В большинстве случаев головка имеет размер 13 мм, но иногда встречаются и разновидности с размером болта 17 мм. Маркировка зажима содержит информацию о минимальном и максимальном сечении провода, которое можно через него протянуть. Этот размер также используется для информации о толщине ствола. Выбор необходимой модели прокалывающего зажима для СИП-провода становится абсолютно простым, если вы будете руководствоваться вышеизложенной информацией.

Напоследок рекомендуем посмотреть видео, в котором рассказывается, что такое зажимной механизм для СИП и как они монтируются:

Вот мы и рассмотрели особенности установки, назначение и принцип работы прокалывающего зажима для СИП провода. Надеемся, информация была для вас полезной и интересной!
