Содержание

Зажим ответвительный для соединения проводов без изоляции ОН2-1

Зажимы ответвительные для соединения через изоляцию



Зажимы ответвительные

Ответвительные зажимы предназначены для устройства:
— ответвлений от фазных проводов магистрали;
— ответвлений от неизолированного несущего провода магистрали;
— подсоединения заземляющих проводников к несущему проводу магистрали;
— ответвлений от провода уличного освещения провода магистрали.
Зажимы изготавливаются из специального профиля, выполненного из высокопрочного коррозиестойкого алюминиевого сплава. Контактные поверхности покрыты оловом. Зажимы используются для соединения проводов, которые не подвергаются механическим усилиям. Зажимы подготовлены к монтажу. Зажимы монтируются при помощи держателя зажимовДЗ, ключа шестигранного,динамометрического ключа со сменной головкой СГ6, шарнирного ключа 6910 — 0331 по ГОСТ 25601 со сменными головками по ГОСТ 25604.

Зажим ответвительный для соединения через изоляцию ОИ7-1

Предназначен для подсоединения медных или алюминиевых проводов ответвления к проводу магистрали. Не требуется удаление изоляции с конца провода ответвления и с участка провода магистрали в месте установки зажима. Монтаж зажима можно выполнять под напряжением линии. Зажим поставляется в предохранительном футляре.

Тип Сечение (мм 2 ) и материал Масса, кг
провод магистрали провод ответвления
ОИ7-1 16 — 95; A
2,5 — 50; М
16 — 70; A
2,5 — 50; М
0,115
A — алюминий, М — медь

Зажим ответвительный для комбинированного соединения проводов OK1-2

Предназначен для подсоединения алюминиевых проводов ответвления к алюминиевому проводу магистрали. Не требуется удаление изоляции с участка провода магистрали в месте установки зажима.
Выполнен в виде одной нижней и двух верхних прижимных планок, что позволяет соединить в зажиме провод магистрали и два провода ответвления разного сечения.

Для удобства монтажа в зажиме между нижней и верхними планками имеются пружины из нержавеющей проволоки, поддерживающие зажим в открытом положении до его установки. Монтаж зажима можно выполнять под напряжением линии. Зажим поставляется в предохранительном футляре.

Тип Сечение (мм 2 ) и материал Масса, кг
провод магистрали провод ответвления
ОК1-2 16 — 120; A 16 — 95; A 0,15
A — алюминий, М — медь

Зажим ответвительный для комбинированного соединения проводов ОК4-1

Предназначен для подсоединения медных проводов ответвления к проводу магистрали. Не требуется удаление изоляции с участка провода магистрали в месте установки зажима. Зажим поставляется в предохранительном футляре ФП1.

Тип
Сечение (мм 2 ) и материал Масса, кг
провод магистрали провод ответвления
ОК4-2 16 — 50; A 2,5 — 10; М 0,063
A — алюминий, М — медь

Зажим ответвительный для соединения проводов без изоляции ОН2-1

Предназначен для подсоединения алюминиевого провода ответвления к алюминиевому проводу магистрали.

Тип Сечение (мм 2 ) и материал Масса, кг
провод магистрали провод ответвления
ОН2-1 16 — 50; A 16 — 35; А 0,091
A — алюминий, М — медь

Ответвительные зажимы — Монтаж и поставка электротехнических материалов

Ответвительные герметичные зажимы предназначены для выполнения ответвлений от магистральных СИП медными или алюминиевыми проводами.

Они обеспечивают надежный электрический контакт методом прокалывания изоляции жил проводов магистрали и ответвительной линии.



Малогабаритный ответвительный зажим P4
  • Разработан для уличного освещения и подключения проводов абонента. Применяются для соединения жил магистрали 6-95 мм2 с проводами сечением 1,5-10 мм2.
  • Специально для России в зажиме P4 применена новая конструкция контактных пластин из алюминиевого сплава, две контактные пластины обеспечивают надежный контакт с проводами малых сечений (1,5 мм2) отечественного производства.


Зажим ответвительный для ответвления от магистрали проводов ввода в дом Р 616R
  • Применяется для соединения жил магистрали сечением 6-95 мм2 в магистрали с жилами сечением 1,5-16 мм2 для уличного освещения или ввода в дом.
  • Для уличного освещения или ввода в дом можно также применять зажимы с раздельной затяжкой болтов Р 21.
  • Зажим имеет две контактные пластины из луженой меди.



Зажим ответвительный Р 645
  • Применяется для соединения СИП магистрали сечением 35-150 мм2 с изолированными жилами ответвлений сечением 10-35 мм2 (медь или алюминий).
  • Вместо зажима Р 645 возможно применение зажимов с раздельной затяжкой болтов Р 71, Р 72 или Р74.





Зажим ответвительный Р 70
  • Для соединения СИП магистрали сечением 25-150 мм2 с жилами ответвлений сечением 25-120 мм2 (медь или алюминий).
  • Для соединения жил магистрали можно также применять зажим с раздельной затяжкой болтов Р151+BI сечением 35-150 мм
    2
    / 6-95 мм2 (медь или алюминий).



Преимущества применения:
  • Ответвительные герметичные зажимы НИЛЕД успешно проходят испытания в соответствии с нормами EN50483 и отвечают самым строгим национальным и международным стандартам.
  • Зажимы рассчитаны на монтаж и эксплуатацию при низких температурах (монтаж от -20оС, эксплуатация от -60оС).
  • Коррозионная стойкость металлических деталей испытывается в камере соляного тумана и в камере влажного газа SO2.
  • Контактные пластины зажимов НИЛЕД имеют пирамидальную форму, благодаря этому достигается быстрый электрический контакт и исключается попадание воды в провод.
  • Монтаж ответвительных зажимов фирмы НИЛЕД обеспечивает минимальную потерю механической прочности фазного и нулевого провода (в соответствии с действующими отечественными нормами и стандартом CENELEC).
  • Испытания на прочность изоляции зажимов осуществляются в баке с водой в течение 1 минуты действующим значением напряжения 6 кВ.



ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ ОТВЕТВИТЕЛЬНЫХ ЗАЖИМОВ
Характеристика зажимов:
  • Предназначены для алюминиевых или медных изолированных жил.
  • Контроль над усилием затяжки болтов осуществляется срывной шестигранной головкой 13 мм.
  • Изоляция испытана напряжением 6 кВ (в течение 1 мин в воде).
  • Срывная головка выполнена из алюминиевого сплава. Зажим поставляется в раскрытом положении, что облегчает его монтаж.
  • В моделях P 70
    / P 150 / P 240 защитный колпачок выполнен съемным.

Примечания: Так как в России в 90% случаев для ввода в дом применяются провода сечением 2×16 мм2, то использование зажимы P 616R является наиболее целесообразным.



Особенности:
  • Демонтаж возможен (вторичный монтаж не допускается).
  • Зажимы данного типа допускают выполнение работ на линии под напряжением.
  • Срывная головка затягивается при помощи изолированного накидного гаечного ключа CL 13 Click.
  • В таблице указаны сечения проводов, для которых при проведении диэлектрических испытаний прокалывающие зажимы выдерживают напряжение 6 кВ под водой, в том числе P 70 и P 645 без смазки.

При диэлектрических испытаниях напряжением 4 кВ в воде допускается применение зажима P 645 на следующие сечения проводов: магистраль 16–150 мм

2, ответвление 6–35 мм2. Зажим Р 70 соответственно: магистраль 25–150 мм2, ответвление 25–120 мм2.

Позиция Сечение жил, мм Болт Макс. нагрузка I , А Масса, г Кол-во в упаковке, шт.
Магистрали Ответвления Кол-во болтов Усилие затяжки,
Н м
Размер головки, мм
P 4 6-95 (6 кВ) 1,5-10 (6 кВ) 1 9 13 90 50 250
Р 616R 6-95 (6 кВ) 1,5-16 (6 кВ) 1 9 13 125 51 250
P 635 16-95 (6 кВ) 6-35 (6 кВ) 1 9 13 250 72 250
Р 645 35-150 (6 кВ) 10-35 (6 кВ) 1 14 13 250 113 100
16-150 (4 кВ) 6-35 (4 кВ)
Р 70 35-150 (6 кВ) 35-95  (6 кВ) 1 16 13 500 144 80
25-150 (4 кВ) 25-120 (4 кВ)
Р 150 35-150 (6 кВ) 35-150 (6 кВ) 2 16 13 650 353 80
Р 240 70-240 (6 кВ) 70-240 (6 кВ) 2 22 17 700 400 80
Соответствие нормам: NFS 33 0 20



Ответвительные герметичные зажимы с раздельной затяжкой проводов магистрали и ответвлений типа Р 617, Р 619, Р 14
Назначение:
  • Используются для нескольких ответвлений из одной точки.
Характеристика:
  • Предназначены для алюминиевых или медных изолированных жил.
  • Контроль над усилием затяжки болтов осуществляется срывной шестигранной головкой 13 мм.
  • Изоляция испытана напряжением 6 кВ (в течение 1 мин в воде).
  • Болт со стороны магистрали имеет срывную головку из алюминиевого сплава.
Преимущества применения:
  • На проводах магистрали не требуется снятие изоляции.
  • Соединение проводов осуществляется с раздельной затяжкой болтов.
  • В зажимах Р 617 и Р 14 контакт обеспечивается: на магистрали — прокалывающими контактными пластинами, на ответвлении — со снятием изоляции с провода.
  • В зажиме Р 619 контакт обеспечивается: на магистрали и ответвлении – прокалывающими контактными пластинами.



Позиция Число ответвительных

проводов

Сечение жил, мм Макс.
нагрузка
I, А
Масса, г Кол-во в
упаковке,
шт.
Магистрали Ответвления
Р 617 2 ответвления 35-150 2х6-35/50 350 175 50
Р 619 2 ответвления
Р 14 4 ответвления 16-150 4х1,5-35 700 280 50
Соответствие нормам: HN 33 S 63



ОТВЕТВИТЕЛЬНЫЕ ЗАЖИМЫ С РАЗДЕЛЬНОЙ ЗАТЯЖКОЙ БОЛТОВ, ДОПУСКАЮЩИЕ
МНОГОКРАТНОЕ ПРИМЕНЕНИЕ СО СТОРОНЫ ОТВЕТВЛЕНИЯ

Ответвительные зажимы с раздельной затяжкой болтов магистрального и ответвительного проводов типа Р 21, Р 71, Р 72, P 151+BI, PI 153+BI, PI 240+BI.
Назначение:
  • Применяются для обеспечения надежного электрического контакта методом прокалывания изоляции жил на магистральной линии и зачистки на ответвлении.
  • Зажимы P 71, P 72, P 74 обеспечивают соединение с заземляющим спуском нулевой жилы.
  • Зажим Р 21 предназначен для соединения проводов ввода в дом сечением 10-25 мм2 с изолированными жилами ответвления 1,5-35 мм2, а так же для уличного освещения.
  • Зажимы P 151+BI, PI 153+BI, PR 240+BI применяются не только для ответвления магистральных проводов СИП, но и для соединения СИП с кабелем.

Характеристика:
  • Зажим выполнен из алюминиевого сплава.
  • Контроль над усилием затяжки при прокалывании изоляции магистрального провода осуществляется болтом с шестигранной срывной головкой шириной 10 мм.
  • Применяется для алюминиевых и медных проводов.
  • Контактные части зажима смазаны тугоплавкой консистентной смазкой.
  • Зажим имеет защитный чехол.
  • Колпачок защитного чехла может быть поставлен на место только после срыва головки, что обеспечивает возможность визуального контроля правильности монтажа.



Преимущества применения:
  • Зажимы с раздельной затяжкой болтов позволяют многократно присоединять и отсоединять абонентские провода, не снимая зажим с магистрального провода.
  • Зажим Р 72 предназначен для 2 ответвлений из одной точки.
  • Зажим Р 74 предназначен для 4 ответвлений из одной точки.
  • Минимальное снижение механической прочности проводников.
  • Уменьшение контактного сопротивления.
  • Высокий уровень влагозащищенности в соответствии с CENELEC EN50483.
  • Повышенная стойкость к вибрационным нагрузкам.
  • Конструкция зажима, выполненного из алюминиевого сплава, обеспечивает надежность электрического контакта в течение всего срока эксплуатации (не менее 40 лет).
  • Зажимы рассчитаны на монтаж и эксплуатацию при низких температурах (от -30°С).
Позиция Число
ответвительных
проводов
Сечение СИП в
магистрали, мм2
Сечение СИП на
ответвлении, мм2
Макс.
нагрузка I, А
Масса, г Количество
в упаковке,
шт.
P 21 1 ответвление 10-25 1,5-35 90 84 75
P 71 1 ответвление 35-95 2,5/4-54 145 100 50
P 72 2 ответвления 35-95 2×2,5/4-54 145 132 50
P 74 4 ответвления 16-150 4×2,5/4-35 145 150 25
Р 151+BI 1 ответвление 16-150 16-95 290 133 40
PI 153+BI 1 ответвление 35-150 35-150 500 234 48
PR 240+BI 1 ответвление 50-150 95-240 500 150 40

Примечание: для ответвления провода сечением 1,5 и 2,5 мм2 необходимо сложить зачищенную жилу вдвое.
Соответствие нормам: HN 33 Е 61



Ответвительные зажимы с раздельной затяжкой болтов магистрального
и ответвительного проводов типа CD
Назначение:
  • Предназначены для ответвления от неизолированной несущей нулевой жилы, а также для ответвления от магистрали ВЛН.
  • Зажим CD 71+BI предназначен для повторного заземления неизолированной несущей нулевой жилы, а также для ответвления от ВЛН к вводу в здание СИП сечением 2х16-4х25.

Характеристика:
  • Зажим выполнен из алюминиевого сплава.
  • Контроль над усилием затяжки осуществляется болтом с шестигранной срывной головкой шириной 10мм.
  • Применяется для алюминиевых и медных проводов.
  • Контактные части зажима смазаны тугоплавкой консистентной смазкой.
  • Зажим имеет защитный чехол.



Преимущества применения:

  • Допускается многократный монтаж и демонтаж проводов ответвлений.
  • Возможна замена N 640 на CD 71+BI и N 70 на CD 120+BI.
  • Возможна поставка и использование зажимов типа CD без влагозащитного чехла BI.
  • Зажимы с раздельной затяжкой болтов позволяют многократно присоединять и отсоединять абонентские провода не снимая зажим с магистрального провода.
Позиция Число
ответвительных
проводов
Сечение СИП в
магистрали, мм2
Сечение СИП на
ответвлении, мм2
Макс.
нагрузка I, А
Масса, г Количество
в упаковке,
шт.
CD 71+BI 1 ответвление 16-150 4-70 290 165 50
CD 72+BI 2 ответвления 16-150 2х4-54 290 185 40
CD 120+BI 1 ответвление 16-150 4-120 450 170 40
CD 153+BI 1 ответвление 35-150 35-150 500 271 48

Соответствие нормам: HN 33 Е 61



Плашечный зажим CD 35
Назначение:
  • Предназначен для соединения неизолированных алюминиевых или стальных
    проводов.

Характеристика:

  • Зажим выполнен из коррозионностойкого алюминиевого сплава.
  • Зажим CD 35 снабжен одним болтом с головкой 14 мм.
  • Зажим CD 150 снабжен двумя болтами с головкой 14 мм.

Позиция Сечение провода на
магистрали, мм2
Сечение провода на
ответвлении, мм2
Макс.
нагрузка I, А
Масса, г Количество в
упаковке, шт.
CD 35 10-50 10-50 290 60 240
CD 150 16-150 16-150 500 130 180



Зажимы ответвительные типа N.

Назначение:

  • Используются для ответвления СИП от ВЛН, а также для ответвления от неизолированной несущей нулевой жилы.
  • N 616 предназначен для ответвления от ВЛН к вводу в здание СИП сечением 2х16-4х16.
  • N 640 предназначен для ответвления от ВЛН к вводу в здание СИП сечением 2×16-4×25.
  • N 70 предназначен для ответвления от ВЛН магистральных СИП.

Характеристика:

  • Контакт с проводом ответвления обеспечивается прокалыванием изоляции.
  • Контроль над усилием затяжки болта осуществляется применением срывной головки.
  • Корпус выполнен из изоляционного материала. Устойчив к климатическим и механическим воздействиям.
  • Контактные пластины выполнены из алюминиевого сплава, предназначены для соединения алюминиевых проводов.
  • Контакты со стороны ответвления покрыты смазкой.

Преимущества применения:

  • Корпуса зажимов серого цвета, что позволяет исключить ошибку по применению.
  • Контактные пластины выполнены со стороны магистрали в виде плашки, чтобы не уменьшать механическую прочность провода.
  • Неизолированные провода рекомендуется обрабатывать щеткой ВС.



Позиция Сечение СИП в магистрали, из меди или алюминия, мм2 Сечение СИП на ответвлениях, из меди или алюминия, мм2 Число ответвлений Масса, г Количество в упаковке, шт.
N 616 6-95 4-16 1 60 250
N 640 6-120 2,5*; 6-25 1 108 125
N 70 25-150 25-95 1 144 80
Соответствие нормам: NFС 33 0 20. * Для ответвления провода сечением 2,5 мм2 его необходимо сложить вдвое и поместить внутрь клеммы.
Зажим ответвительный типа РС 481

Назначение:

  • Используются для подключения измерителя напряжения, закороток и защитного заземления (устанавливаются в начале и в конце линии). Устанавливается на токопроводящих и нулевой жилах на весь срок службы линии. Обеспечивает надежное защитное заземление в комплекте со штатным устройством M6D и MaT.
Преимущества применения:
  • Изоляция зажима испытана напряжением 6 кВ (в течение 1 мин в воде).
  • Контроль над усилием затяжки болтов осуществляется применением срывной головки.
  • Корпус зажима находится в открытом положении, позволяющем свободно размещать провод при монтаже.
  • Встроенный адаптер снабжен маркировкой 1,2,3,N.



Позиция Сечения СИП, мм2 Болт Макс. на­грузка I , А Масса, г Кол-во в упаковке, шт.
Усилие за­тяжки, Н м Размер го­ловки, мм
РС 481 16-150 14 13 4000 A/1c 176 50
Соответствие нормам: NFC 33 0 20



Устройство для закорачивания M6D, M7D
Назначение:
  • Устройство M6D, M7D используется для наложения временного защитного заземления СИП, присоединяется к зажимам PC481.

Характеристика:

  • Состоит из 6 или 7 штепсельных патронов байонетного типа.

Особенности:

  • Необходимо бережно обращаться с устройством и после выполнения монтажных работ его следует убрать в футляр.

Устройство заземления MaTНазначение:
  • Предназначено для временного заземления.

Характеристика:

  • Устройство заземления MaT состоит из штекера заземления, вставляемого в байонетный разъём устройства M6D, M7D и десятиметрового гибкого медного провода сечением 16 мм2 со струбциной, присоединяемой к заземляющему устройству.

Особенности:

  • Необходимо бережно обращаться с устройством, и после выполнения работ его следует убрать в футляр.

Наименование Позиция по каталогу Масса, г Кол-во в упаковке, шт.
Устройство заземления МаТ 3420 1
Устройство для закорачивания 6 патронов M6D 1720 1
Устройство для закорачивания 7 патронов M7D 1940 1



Ограничитель перенапряжения Назначение:
  • Служит для ограничения коммутационных и грозовых перенапряжений в системах СИП до 1 кВ.

Характеристика:

  • Ограничитель перенапряжения — варисторного типа. Поставляется в сборе с прокалывающим зажимом.

Позиция Сечение СИП, мм2 Номинальное напряжение ограничителя, кВ Остаточное напряжение, кВ, при импульсе тока Масса, г Кол-во в упаковке, шт.
5 кА

1/2,5 мкс

1,25 кА

8/20 мкс

2,5 кА

8/20 мкс

5 кА

8/20 мкс

10 кА

8/20 мкс

ОР 600/28 16-150 0,275 1,399 0,781 0,884 0,974 1,109 210 30
ОР 600/50 16-150 0,500 2,916 1,336 1,485 1,730 1,965 210 30
ОР 600/66 16-150 0,660 3,867 1,975 2,195 2,465 2,905 210 30

Монтаж прессуемых натяжных зажимов для линий электропередач

На линиях электропередачи провода сечением 240 мм2 и выше монтируются с помощью прессуемых натяжных зажимов и специального гидравлического оборудования — пресса усилием от 30 до 200 т с гидравлическим насосом (помпой). В зависимости от проводов (алюминиевых, сталеалюминиевых, медных, бронзовых, полых медных или алюминиевых) меняются конструкции прессуемых зажимов.

Общие приемы монтажа прессуемых зажимов

Прессуемые натяжные зажимы должны обеспечить не только механическую прочность заделки провода в зажиме, но и надежный электрический контакт в течение всего периода эксплуатации линии электропередачи. Поэтому подготовка поверхностей проводов и зажимов перед опрессовкой производится в соответствии с указаниями по монтажу контактных соединений.

Опрессование зажимов производится матрицами  в заданной последовательности с перекрытием участка опрессования последующим жимом не менее, чем на 5 мм. Диаметр матрицы принимается строго в соответствии с указанием в рабочем чертеже, каталоге или специальной инструкции. Диаметр опрессованного зажима не должен превышать диаметр матрицы более, чем на 0.2 мм.

Опрессовка натяжных зажимов

Монтаж прессуемых натяжных зажимов типа НАС для сталеалюминиевых проводов

Монтаж прессуемых натяжных зажимов типа НАСУС для сталеалюминиевых проводов

Монтаж прессуемых натяжных зажимов типа НС для стальных канатов

Монтаж прессуемых натяжных зажимов типа НАЛ для полых проводов



Опрессовка соединительных зажимов

Монтаж прессуемых соединительных зажимов типа СВС для стальных канатов

Монтаж прессуемых соединительных зажимов типа САС для сталеалюминиевых канатов

Монтаж прессуемых соединительных зажимов типа САСУС для сталеалюминиевых проводов



Монтаж прессуемых ремонтных зажимов типа РАС

Монтаж прессуемых аппаратных зажимов

Монтаж пресуемых ответвительных зажимов типа ОА

Монтаж ответвительных разъемных зажимов типа РОА для алюминиевых и сталеалюминиевых проводов



Монтаж ответвительных зажимов типа ОАС



Монтаж прессуемых натяжных зажимов типа НАС для сталеалюминиевых проводов

Поверхность проводов и внутренняя полость зажима готовятся в соответствии с указаниями по подготовке поверхностей контактных соединений.

На конец провода, идущего в шлейф, наложить бандаж Б из проволоки (можно от того же провода), затем провод отрезать с помощью тросоруба или специальных устройств на гидравлическом прессе и отторцевать конец (положение I).

Сдвигая бандаж Б на длину, равную 1.2 II, ввести конец провода в шлейфовую полость зажима (положение I) и опрессовать корпус зажима на длине II матрицей, указанной в таблице, от риски в направлении стрелки (положение II).

На конец провода, идущего в пролет, наложить бандаж Б1 и конец провода отторцевать (положение III). На длине, равной 13, наложить бандаж Б2 (положение III).
Отгибая алюминиевые повивы, наложить на стальной сердечник провода бандаж БЗ. Алюминиевые повивы на длине, равной 13, снять. На длине, равной 1.214, от бандажа Б2 на алюминиевые повивы наложить бандаж Б4 (положение IV).

Сдвигая бандаж Б2 на алюминиевых повивах, корпус зажима надвинуть на подготовленный провод, идущий в пролет (положение V).

Сдвигая бандаж БЗ, надвинуть анкер на подготовленный стальной сердечник провода, затем бандаж БЗ снять.

Произвести опрессование анкера матрицей на длине 12 от риски по направлению стрелки от проушины к проводу (положение VI). Снять заусеницы на спрессованной части анкера.

На опрессованный анкер надвинуть корпус зажима до упора, а в случаях отсутствия уступа выдержать размер L, указанный в таблице, после чего опрессовать корпус матрицей на длине 14 по направлению стрелки от риски к проводу (положение VII). Следить, чтобы при опрессовании лыски корпуса были строго параллельны боковым стенкам матрицы. Удалить облой, оставшийся после опрессования. Не допускать трещин на спрессованных деталях зажима.

Плоскость расположения проушины анкера может быть принята любой в зависимости от комплектования изолирующей подвески.

Опрессовка зажимов возможна при помощи 100-тонных опрессовщиков Izumi и MIKUNI

Выбор матриц для опрессовки натяжных зажимов типа НАС



Марка зажима

Номинальное сечение провода,
мм2

Опрессовать матрицей

Размер, мм                       s

Анкер

Корпус

L

11

12

13

14

марка

диаметр мм

марка

диаметр,
мм

НАС-240-1

185/24 185/29

А-44

44

С-22

22

350

100

115

190

185

205/27 240/32

С-23

23

НАС-240-2

240/39 185/43

НАС-330-1

240/56

360

ПО

195

300/39

А-46

46

С-22

22

300/48 330/43

С-23

23

НАС-330-2

НАС-300-1

330/30

300/66 300/67

С-27

27

385

135

216

НАС-400-1

400/18 400/22

А-50

50

С-23

23

400

120

125

216

225

НАС-450-1

400/51400/64 450/56

С-27

27

415

135

НАС-500-1

500/26 500/27

С-23

23

425

145

244

НАС-600-1

400/93 500/64 550/71 600/72

А-56

56

с-зз

33

495

140

160

264

285

НАС-700-1

650/79 700/86

А-66

66

540

150

175

283

31



Монтаж прессуемых натяжных зажимов типа НАСУС для сталеалюминиевых проводов


Монтаж прессуемых натяжных зажимов марок НАСУС-70-1, НАСУС-95-1, НАСУС-300-1 и НАСУС-70ЖС-1 производится аналогично монтажу прессуемых натяжных зажимов типа НАС (см. монтаж натяжных зажимов типа НАС).

Монтаж прессуемых натяжных зажимов марок НАСУС-185-1, НАСУС-500-1 и НАСУС-500ЖС-1 производится следующим образом. Поверхность провода и внутренняя полость зажима готовятся в соответствии с указаниями по подготовке поверхностей контактных соединений. На конец провода, идущего в шлейф, наложить бандаж Б и отторцевать конец провода (положение I). Сдвигая бандаж Б на длину, равную 1.2 II, ввести конец провода в шлейфовую полость зажима (положение I) и спрессовать корпус зажима на длине II матрицей, указанной в таблице, от риски в направлении шлейфа (положение II). На конец провода, идущего в пролет, наложить бандаж Б1 и конец провода отторцевать (положение III). На длине, равной 13, наложить бандаж Б2 (положение III, V). Отгибая алюминиевые повивы, наложить на стальной сердечник провода бандаж БЗ и снять алюминиевые повивы на длине, равной 13. На длине, равной 1.2 15, от бандажа Б2 на алюминиевые повивы наложить бандаж Б4 (положение IV). Корпус зажима надвинуть на подготовленный провод, идущий в пролет (положение V). Сдвигая бандаж БЗ, надвинуть анкер на подготовленный стальной сердечник провода, затем бандаж снять. Произвести опрессование анкера матрицей на длине 12 начиная от риски I к его концу по направлению стрелки (положение VI). Снять заусеницы на опрессованной части анкера. Опрессованный анкер ввести в корпус зажима так, чтобы резьбовая часть анкера полностью вошла в корпус и произвести опрессование корпуса в два этапа: сначала опрессовать часть корпуса на длине 14 от риски II в сторону проушины по направлению стрелки (положение VII), затем — часть корпуса на длине 15 от риски III в сторону пролета (положение VIII).

Следить, чтобы при опрессовании лыски корпуса были строго параллельны боковым стенкам матрицы. Удалить облой, оставшийся после опрессования. Не допускать трещин на опрессованных деталях зажима. Опрессованный зажим соединяется с натяжной изолирующей подвеской (положение IX). Плоскость расположения проушины анкера может быть принята любой в зависимости от комплектования изолирующей подвески.

Опрессовка зажимов возможна при помощи 100-тонных опрессовщиков Izumi и MIKUNI.

Выбор матриц для опрессовки натяжных зажимов типа НАСУС

Марка зажима

Номиналь­ное сечение провода,
мм2

Опрессоватъ матрицей



Размер, мм



Анкер

Корпус

И

12

13

14

15

марка

диаметр, мм

марка

диаметр,
мм

НАСУС-70-1*

70/72

С-23

23

А-36

36

100

77

128

120

НАСУС-95-1*

95/141

С-30

30

А-46

46

102

160

165

НАСУС- 185-1

185/128

120

150

195

85

155

НАСУС-300-1*

300/204

С-36

36

А-51

51

126

198

230

НАСУС-500-1

500/336

С-48

48

МШ-65

75

150

300

390

120

175

НАСУС-70ЖС-1*

70/39

С-23

23

А-36

36

100

115

180

185

НАСУС-500ЖС1

500/336

С-43

43

МШ-65

75

150

300

396

120

200



Монтаж прессуемых натяжных зажимов типа НС для стальных канатов

Поверхность провода или каната и внутренняя полость зажима готовятся в соответствии с указаниями по подготовке поверхностей контактных соединений.

На конец подготовленного каната накладывается бандаж и надвигается корпус зажима (положение I). При этом для выполнения заземления или петли конец каната пропускается сквозь корпус зажима на нужную длину.


Корпус зажима спрессовывается в направлении стрелки от риски в сторону пролета (положение II).

Положение III — опрессованный натяжной зажим в сборе.

Опрессовка зажимов возможна при помощи 100-тонных опрессовщиков Izumi и MIKUNI.

Выбор матриц для опрессовки натяжных зажимов типа НС





Монтаж прессуемых натяжных зажимов типа НАЛ для полых проводов

Поверхность провода и внутренняя полость зажима готовятся в соответствии с указаниями по подготовке поверхностей контактных соединений.

Зажимы для полых алюминиевых проводов состоят из анкер-вкладыша, корпуса и вкладыша для шлейфа. В том случае, если натяжной зажим не является концевым, монтаж его начинается с запрессовки в корпус провода, предназначенного для шлейфа.

Конец провода ровно отрезается ножовкой и в него вдвигается вкладыш шлейфа (положение I). На конец провода с вкладышем надвигается корпус до упора и опрессовывается от риски I в сторону шлейфа (положение II).


Корпус с запрессованным в нем проводом шлейфа надвигается на конец провода, идущего в пролет. В конец провода, ровно отрезанного по отметке, вводится до упора анкер-вкладыш (положение III), после чего на анкер надвигается корпус, который опре ссовывается в направлении стрелки от риски II до конца корпуса в сторону пролета (положение IV). Положение V — натяжной зажим в опрессованном состоянии.

Для опрессования всех типов натяжных, соединительных, прессуемых аппаратных и ответвительных зажимов при сооружении линий электропередачи и открытых разделительных устройств используются гидравлические прессы МИ-1Б, ШОО-М или УП-320.

Опрессовка зажимов возможна при помощи 100-тонных опрессовщиков Izumi и MIKUNI



Монтаж прессуемых соединительных зажимов типа СВС для стальных канатов

Соединительные прессуемые зажимы типа СВС применяются для соединения стальных канатов диаметром 9. 1-22.5 мм.


Концы канатов в таких соединительных зажимах вводятся в корпус врасплет, что обеспечивает высокую надежность соединения после опрессования. Перед монтажом необходимо протереть зажим ветошью, смоченной в бензине и очистить от смазки и загрязнений. Выровнять концы проволок канатов и наложить бандажи на концах соединяемых канатов на расстоянии I от конца каната (положение I). Протереть концы соединяемых канатов ветошью, смоченной в бензине, и на конец одного из канатов надвинуть соединительный зажим (положение II). Конец второго каната ввести в зажим так, чтобы проволоки каната вошли без утыкания между проволоками
первого каната. Концы проволок при этом должны выходить из зажима на 15-20 мм с каждой стороны (положение III). Опрессовать зажим шестигранной матрицей, выбранной по таблице, начиная от середины зажима к торцам (положение IV). После опреcсования размер шестигранника не должен превышать размера матрицы более, чем на 0.2 мм.

Опрессовка возможна при помощи 100-тонных гидравлических опрессовщиков Izumi и MIKUNI.

Выбор матриц для опрессовки натяжных зажимов типа СВС

Марка зажима

Канаты стальные

I, мм

Матрица         опрессования

ГОСТ

Диаметр, мм

СВС-50-3

3063-80 3062-80

9.19.2

105

МШ-22.5

СВС-70-3

3063-80

11.0

ПО

МШ-26

СВС-100-3

3063-80

13.0

120

МШ-31.2

СВС-120-3

3063-80 3064-80

14.0

125

МШ-33.8

СВС-135-3

3063-80

15.0

130

МШ-34.6

СВС-150-3

3063-80

16. 0

145

МШ-36.4

СВС-200-3

3064-80

18.5

160

МШ-41.1

СВС-260-3

3064-80

21.0

160

МШ-48

СВС-300-3

3064-80

22.5

160

МШ-52



Монтаж прессуемых соединительных зажимов типа САС для сталеалюминиевых канатов

Прессуемые соединительные зажимы имеют укороченный стальной сердечник, в который перед опрессованием вводится врасплет стальные части проводов. Предварительная подготовка поверхностей проводов на длине I+11 и зажимов к опрессованию проводится в соответствии с указаниями по подготовке поверхностей контактных соединений. На концы соединяемых проводов наложить бандажи Б1 и отторцевать концы проводов (положение I). На длине 1+25 мм от торцов наложить бандажи Б2 и удалить алюминиевые повивы (положение II). Погнутые стальные проволоки проводов выпрямить. Ослабив и сдвигая бандаж Б2, на один из проводов надвинуть алюминиевый корпус, а на стальную часть другого провода — стальной сердечник (положение III). Бандаж Б2 восстановить на прежнем месте. Расплести и выровнять изогнутые концы проволок стальной части провода на длине I. Следить , чтобы не было отгибов концов проволок наружу. Стальную часть одного провода ввести в сердечник зажима так, чтобы проволоки другого провода вошли без утыкания между проволоками первого и выходили бы из сердечника зажима на 15-20 мм с каждой стороны (положение IV). Затем сердечник спрессовать соответствующей матрицей от середины к торцам с перекрытием участка опрессования последующим жимом не менее, чем на 5 мм (положение V). После опрессования диаметр сердечника не должен превышать диаметр матрицы более, чем на 0.2 мм. Освободив провод от бандажа Б2, надвинуть алюминиевый корпус зажима на спрессованный сердечник и установить так, чтобы сердечник располагался в центре корпуса между рисками (положение VI). Опрессовать алюминиевый корпус зажима соответствующей матрицей по всей длине в направлении от центра к его торцам (положение VI). Следить, чтобы при опрессовании лыски корпуса были строго параллельны боковым стенкам матрицы. После опрессования диаметр алюминиевого корпуса не должен превышать диаметр матрицы более, чем на 0.2 мм.

Опрессовка возможна при помощи гидравлических 100-тонных опрессовщиков Izumi и MIKUNI

Выбор матриц для опрессовки натяжных зажимов типа САС



Марка
зажима

Номинальное
сечение провода, мм2

Размер, мм

Опрессовать матрицей

I

I1

Сердечник

Корпус

марка

диаметр, мм

марка

диаметр, мм

САС-240-1

185/24   185/29
205/27   240/32

110

270

С-21

21

А-44

44

САС-240-2

240/39   185/43

110

270

С-22

22

А-44

44

САС-240-3

240/56

110

270

С-23

23

А-44

44

САС-330-1

300/39 300/43
330/43

110

290

С-22 С-23
С-22

22 23
22

А-46

46

САС-300-1

300/66   300/67

120

290

С-26

26

А-46

46

САС-400-1

330/30   400/18 400/22

110

290

С-21

21

А-46

46

САС-400-2

400/93

120

330

С-29

29

А-50

50

САС-500-1

400/51   400/64 450/56

110

330

С-23

23

А-50

50

САС-500-2

500/26   500/27

110

330

С-21

21

А-50

50

САС-500-3

500/64

110

375

С-23

23

А-56

56

САС-600-1

550/71   600/72

120

375

С-26

26

А-56

56

САС-650-1

650/79

120

400

С-29

29

А-66

66



Монтаж прессуемых соединительных зажимов типа САСУС для сталеалюминиевых


проводов

Предварительно произвести подготовку поверхностей проводов по длине 11+12 и зажимов в соответствии с указаниями по подготовке поверхностей контактных соединений.

Монтаж проводится следующим образом:
На концы соединяемых проводов наложить бандажи Б1 и отторцевать концы проводов. Сдвинуть бандажи Б1 на длину 1+25 мм в положение Б2 (положение I). Отогнуть алюминиевые повивы, наложить на стальную часть провода бандаж БЗ и снять алюминиевые повивы на длине I (положение И). При снятии алюминиевых повивов не допускать повреждения стальных проволок провода. Ослабив и сдвигая бандажи Б2, на один провод надвинуть корпус зажима, а на другой — сердечник. Бандажи Б2 восстановить на прежнем месте.

Сдвинув бандажи БЗ, расплести и выровнять изогнутые концы стальных проволок на длине I (положение III). Следить, чтобы не было отгибов концов проволок наружу. Соединить расплетенные концы стальных
проволок между собой так, чтобы проволоки одного провода вошли без утыкания между проволоками другого на длину 12 (положение IV). Наложить бандажи Б4. Обстукивая проволоки, добиться максимально равномерного распределения их по сечению и соосности концов провода (положение V). Снимая бандажи Б2 и поочередно бандажи БЗ и Б4, надвинуть, постукивая, сердечник зажима так, чтобы
концы расплетенной стальной части соединяемых проводов выходили на 15-20 мм с обеих сторон сердечника зажима. Установить бандаж Б5 (положение VI). Опрессовать сердечник зажима
последовательно шестигранной и круглой матрицами, указанными в таблице, от центра сердечника к торцам по всей длине сердечника.

Снимая бандажи Б2 и Б5, надвинуть корпус зажима на сердечник так, чтобы спрессованный сердечник располагался в центре корпуса, и спрессовать корпус зажим матрицей по всей длине, начиная от середины к его торцам (положение VII). Следить, чтобы при опрессовании лыски корпуса были строго параллельны боковым стенкам матрицы. Удалить облой, оставшийся после опрессования. Не допускать трещин на спрессованных деталях зажима.

Опрессовка соединительных зажимов возможна при помощи 100-тонных опрессовщиков Izumi и MIKUNI

Выбор матриц для опрессовки натяжных зажимов типа САСУС







Марка зажима

Номинальное
сечение провода, мм2



Размер, мм Опрессовать матрицей

I

I

12

Сердечник

Корпус

марка

диаметр,
мм

марка

диаметр, мм

марка

диаметр, мм

САСУС-70-1

70/72

120

130

ПО

МШ-2А-195

22. 5

С-20

20

А-43

43

САСУС-95-1

95/141

140

130

130

МШ-27

31.2

С-27

27

АП8

48

САСУС-185-1

185/128

140

190

130

МШ-27

31.2

С-27

27

АИ6

46

САСУС-300-1

300/204

170

130

160

МШ-31.5

36.0

0-31.5

31.5

А-56

56

САСУС-500-1

500/336

250

180

240

МШИ 1.6

48.0

СП2

42

А-64

64



Монтаж прессуемых ремонтных зажимов типа РАС

Ремонтные зажимы типа РАС для проводов сечением 95-205 мм2 монтируются опрессованием с круга на шестигранник. Ремонтные зажимы для проводов сечением 240-750 мм2 монтируются опрессованием с овала на круг.


Перед монтажом внутренняя полость зажимов очищается от грязи и смазки тряпкой, смоченной в бензине, смазывается техническим вазелином или смазкой ЗЭС и зачищается до блеска стальным ершом.
Зачищается провод в обе стороны от места обрыва на длине I, равной половине длины зажима (положение 1). Так как алюминий быстро окисляется, зачистку производить стальной щеткой под слоем
вазелина или смазки ЗЭС. Слой окиси удаляется до появления блеска металла не только с проволок верхнего повива, но и последующих повивов, для чего расплетаются повивы оборванных проволок.
Зачищенные поврежденные повивы укладываются на прежнее место. Затем на провод накладывается корпус зажима (положения Иа, Ilia, IVa) и в образовавшийся зазор между проводом и корпусом с торца
вставляется вкладыш (положения Пб, Шб, IV6).

После чего зажим опрессовывается матрицей от середины по направлению стрелок по всей длине (положение V).

Опрессовка соединительных зажимов возможна при помощи 100-тонных опрессовщиков Izumi и MIKUNI

выбор матриц для опрессовки натяжных зажимов типа РАС



Монтаж прессуемых аппаратных зажимов

Аппаратные прессуемые зажимы на открытых распределительных устройствах монтируются в следующем
порядке.

На конец провода накладывается бандаж, затем конец провода ровно отрезается (положение I).

Поверхность провода и внутренняя полость зажима готовятся в соответствии с указаниями в разделе

«Подготовка поверхностей зажимов и проводов для обеспечения электрического контакта соединения».
Зажим надвигается на провод до упора (положение II) и производится опрессование зажима матрицами от
риски в направлении, указанном стрелкой (положение III).
После опрессования зажим удлиняется на 10-15% (положение IV).
Монтаж прессуемых аппаратных зажимов для полых проводов производится аналогично. Однако
особенность монтажа состоит в том, что в полость провода пред опрессованием вводится до упора
специальный вкладыш.



выбор 100-тонных опрессовщиков Izumi и MIKUNI



Монтаж прессуемых ответвительных зажимов типа ОА

Поверхность провода и внутренняя полость зажима готовятся в соответствии с указаниями в разделе
«Подготовка поверхностей зажимов и проводов для обеспечения электрического контакта соединения».
На конец ответвленного провода накладывается бандаж, затем конец провода ровно отрезается
(положение I). Конец ответвленного провода вставляется в корпус зажима до упора со стороны риски II
(положение II).
Корпус зажима с проводом, идущим в петлю, спрессовывается матрицей от риски II по направлению
стрелки к концу корпуса зажима (положение III).
Затем провод, идущий в пролет, пропускается через корпус зажима на нужную длину (положение IV).
Корпус зажима с проводом, идущим в пролет, опрессовывается матрицей от риски II по направлению
стрелки к концу корпуса зажима (положение V). Положение VI — опресованный зажим.

выбор 100-тонных опрессовщиков Izumi и MIKUNI

выбор матриц для опрессовки зажимов ответвительных типа ОА





Монтаж ответвительных разъемных зажимов типа РОА для алюминиевых


и сталеалюминиевых проводов

Поверхность провода и внутренняя полость зажима готовятся в соответствии с указаниями в разделе «Подготовка поверхностей зажимов и проводов для обеспечения электрического контакта соединения». Монтаж зажима на проводе пролета производится следующим образом. Зачищенный провод пролета вложить в корпус зажима и в образовавшийся зазор между проводом и корпусом с торца вставить вкладыш (положение 1). Произвести опрессование зажима на проводе пролета на длине I матрицей, указанной в таблице, по направлению стрелки от риски I к концу зажима (положение II). Затем наложить бандаж Б на конец провода спуска (ответвления) и отторцевать конец провода (положение III). Зачищенный провод спуска вставить в полость корпуса зажима до упора и произвести опрессование зажима на длине 11 матрицей по направлению стрелки от риски II к концу зажима (положения IV, V). Очередность монтажа зажима на проводе пролета и на проводе спуска зависит от конкретных условий и наличия соответствующего оборудования. Следить, чтобы при опрессовании лыски корпуса были строго параллельны боковым сторонам матрицы. Удалить облой, оставшийся после опрессования.

Опрессовка соединительных зажимов возможна при помощи 100-тонных опрессовщиков Izumi и MIKUNI

Выбор матриц для опрессовки натяжных зажимов типа РОА

Марка зажима

Диаметр проводов
по ГОСТ 839-80, мм

Опрессовать матрицей

Размеры, мм

Марка

S, мм

I

L

РОА-185-1
РОА-240-1
РОА-300-1
РОА-400-1

18. 8-20.2
21.6-22.4
24.0-25.6
27.5-30.6

МШ-28.6
МШ-29.4
МШ-39.8
МШ-43.3

28.6
29.4
39.8
43.3

180
200
280
280

90
100
100
120



Монтаж ответвительных зажимов типа ОАС

Для осуществления отпаек и ответвлений от магистральных проводов на сельских линиях электропередачи применяются ответвительные зажимы типа ОАС, монтируемые без разрезания магистральных проводов. Монтаж зажимов осуществляется в следующей последовательности.

Провода, предварительно смазанные техническим вазелином или смазкой ЗЭС, в месте присоединения зачищаются металлической щеткой. На магистральный провод накладывается муфта зажима, затем зачищенный конец отпайки прижимается к проводу снизу и вставляется вкладыш зажима в пазы муфты (положение I). При отпайке проводами малых сечений конец отпайки сгибается и складывается вдвое (положение II). Затем спрессовывается шестигранной матрицей, марка которой выбирается по чертежу (положения III, IV). После опрессования размер шестигранника контролируется штангенциркулем. Опрессование считается качественным, если размер шестигранника не превышает размер матрицы более, чем на 0.2 мм (положение V).

Для опрессовки аппаратных и ответвительных зажимов возможно использование 100-тонных опрессовщиков Izumi и MIKUNI.

Выбор матриц для опрессовки натяжных зажимов типа ОАС.

Клиновые зажимы «Лягушки» MOT | ООО «Тесмек РУС»

Модель

Размеры

[мм]

Разруш.

нагрузка

Макс. раб.

нагрузка *

Macca

Применение

Диапазон

диаметров

[мм]

A

B

C

[кН]

[кН]

[кг]

стальной

трос

сменные

вкладыши

D

MOT130GC

64

21

2. 5

нет

да

7÷16

MOT140

80

225

380

125

42

7

да

нет

8÷18

MOT150GC

80

225

380

125

42

7

нет

да

14÷23

MOT170SF

100

300

535

225

75

15

да

нет

18÷24

MOT170SF28

100

300

535

225

75

15

да

нет

24÷28

MOT170GC

100

300

535

225

75

15

нет

да

22. 8÷33

MOT180SF

114

353

604

280

93

19.5

да

нет

27÷32

MOT180GC

114

353

604

280

93

19.5

нет

да

32÷46

*Максимальная допустимая рабочая нагрузка может меняться в зависимости от требований местных правил безопасности



СМЕННЫЕ ВКЛАДЫШИ ДЛЯ ЗАЖИМОВ

Модель

Модель вкладыша

Диаметр

Применение

[мм]

MOT130GC

GTF110

7 ÷ 10

Алюминиевый Провод

GTF113

10 ÷ 13

Алюминиевый Провод

GTF116

13 ÷ 16

Алюминиевый Провод

MOT150GC

GTY117

14 ÷ 17

Алюминиевый Провод

GTY120

17 ÷ 20

Алюминиевый Провод

GTY123

20 ÷ 23

Алюминиевый Провод

GTOxxx

06 ÷ 23

ОКГТ

MOT170GC

GTX226

22. 8 ÷ 26

Алюминиевый Провод

GTX229

26 ÷ 29

Алюминиевый Провод

GTX232

29 ÷ 32

Алюминиевый Провод

GTX233

30 ÷ 33

Алюминиевый Провод

MOT180GC

GTJ335

32 ÷ 35

Алюминиевый Провод

GTJ338

35 ÷ 38

Алюминиевый Провод

GTJ341

38 ÷ 41

Алюминиевый Провод

GTJ344

41 ÷ 44

Алюминиевый Провод

GTJ346

44 ÷ 46

Алюминиевый Провод

xxx При заказе необходимо указать диаметр



ПРЕДУПРЕЖДЕНИЕ:

использование вкладышей, произведенных другим производителем или другого происхождения, строго запрещается.

Title Home Page:

Клиновые зажимы «Лягушки» — MOT

Зажимы соединительные



      Соединительные зажимы относятся к соединительной арматуре и предназначены для соединения между собой алюминиевых, стальных и сталеалюминевых, а также медных проводов и канатов между собой.



  •   — зажимы соединительные овальные типа СОАС;
  •   — зажимы соединительные овальные СОМ;
  •   — зажимы соединительные прессуемые типа САС;
  •   — зажимы соединительные прессуемые типа САСУС;
  •   — зажимы соединительные типа САП;
  •   — зажимы соединительные типа СВ.




Зажимы соединительные овальные типа СОАС — для соединения алюминиевых проводов диаметром от 5,1 до 17,5 мм и сталеалюминиевых проводов диаметром от 4,5 до 19,6 мм (кроме проводов с усиленным стальным сердечником), монтируемых скручиванием. Перед мон-тажом концы проводов очищают от грязи и окиси согласно инструкции по соединению проводов и вводят в соединительный зажим навстречу друг другу внахлестку. Для обеспечения надежного соединения проводов необходимо сделать 4-4,5 оборота в приспособлении MH-1S9A для проводов сечением до 35 мм2 или в приспособлении МИ-230А для проводов сечением до 185 мм2. Для соединения провода АЖС70/39 необходимо сделать 5,5 оборотов в приспособлении МИ-230А.

Зажимы соединительные овальные СОМ — для соединения медных проводов методом местного обжатия. Монтаж осуществляется при помощи клещей МИ-19А. Соединительные овальные зажимы типа СОМ изготовляются по особому заказу.

Зажимы соединительные прессуемые типа САС — для соединения сталеалюминиевых проводов сечением 185 мм2 и выше. Корпус зажимов изготавливается из труб специального профиля. Сердечник, предназначенный для соединения стальной части проводов, имеет профиль сечения аналогичный профилю корпуса. Корпус соединительною зажима и сердечник монтируются опрессованием матрицами на гидравлических прессах.

Зажимы соединительные прессуемые типа САСУС — для соединения сталеалюминиевых проводов повышенной прочности. Соединение стальной части провода производится методом «врасплет». Опрессование сердечника зажима производят сначала шестигранной, затем круглой матрицей, а опрессование корпуса зажима — круглой.

Зажимы соединительные типа САП —  для соединения полых алюминиевых проводов при монтаже ошиновки подстанций. Перед опрессованием этих зажимов в целях предотвращения смятия в концы полых проводов вставляются вкладыши.

Зажимы соединительные типа СВС — для соединения стальных канатов сечением от 50 до 300 мм2. Зажимы соединительные типа СВС представляют собой стальную круглую трубку. Концы проводов в таких зажимах соединяются методом «врасплет», после чего производится опрессование шестигранными матрицами.



                                        Зажим соединительный СОАС- 10-3

                                        Зажим соединительный СОАС- 16-3

                                        Зажим соединительный СОАС- 25-3

                                        Зажим соединительный СОАС- 35-3

                                        Зажим соединительный СОАС- 50-3

                                        Зажим соединительный СОАС- 70-3

                                        Зажим соединительный СОАС- 35-3

                                        Зажим соединительный СОАС- 50-3

                                        Зажим соединительный СОАС- 70-3

                                        Зажим соединительный СОАС- 95-3

                                        Зажим соединительный СОАС-120-3

                                        Зажим соединительный СОАС-150-3

                                        Зажим соединительный СОАС-185-3

                                        Зажим соединительный САС-240-1

                                        Зажим соединительный САС-240-1Б

                                        Зажим соединительный САС-240-2

                                        Зажим соединительный САС-240-2Б

                                        Зажим соединительный САС-240-3

                                        Зажим соединительный САС-240-3Б

                                        Зажим соединительный САС-300-1

                                        Зажим соединительный САС-300-1Б

                                        Зажим соединительный САС-330-1

                                        Зажим соединительный САС-330-1Б

                                        Зажим соединительный САС-330-2Б

                                        Зажим соединительный САС-330-3Б

                                        Зажим соединительный САС-400-1

                                        Зажим соединительный САС-400-1Б

                                        Зажим соединительный САС-400-2

                                        Зажим соединительный САС-400-2Б

                                        Зажим соединительный САС-400-3Б

                                        Зажим соединительный САС-500-1

                                        Зажим соединительный САС-500-1Б

                                        Зажим соединительный СВС- 50-3

                                        Зажим соединительный СВС- 70-3

                                        Зажим соединительный СВС-100-3

                                        Зажим соединительный СВС-120-3

                                        Зажим соединительный СВС-135-3

                                        Зажим соединительный СВС-150-3

                                        Зажим соединительный СВС-200-3

                                        Зажим соединительный СВС-300-3

                                        Зажим соединительный СОМ- 35-1

                                        Зажим соединительный СОМ- 50-1

                                        Зажим соединительный САС-600-1

                                        Зажим соединительный САС-500-3

                                        Зажим соединительный САС-500-2

                                        Зажим соединительный СОМ- 70-1

                                        Зажим соединительный СОМ- 95-1

                                        Зажим соединительный СОМ-120-1

                                        Зажим соединительный СОМ-150-1

Зажимы плашечные — соединительная арматура

Зажимы плашечные предназначены для стальных проводов и канатов при выполнении заземления молниезащитных тросов воздушных линий электропередачи, для соединения алюминиевых и сталеалюминиевых проводов в шлейфах анкерных опор ВЛ, а также для перехода с медных проводов на алюминиевые или сталеалюминиевые провода в шлейфах анкерных опор или ответвлениях на ВЛ

Типы плашечных зажимов:

  • зажимы соединительные плашечные типа ПС;
  • зажимы соединительные плашечные типа ПА;
  • зажимы соединительные плашечные типов ПАМ.

Зажимы соединительные плашечные типа ПС

Для стальных проводов и канатов при выполнении заземления молниезащитных тросов воздушных линий электропередачи 35-110 кВ.

Зажимы соответствуют требованиям ТУ 3449-029-84716711-2009.

Технические характеристики

Марка зажима Диаметр канатов по ГОСТ 3062-80; ГОСТ 3063-80; ГОСТ 3064-80 и стальных проводов марок ПС, мм Размеры, мм Масса, кг
    A A1 B L H R
ПС-1-1 5,5-8,6 28 46 48 70 36 4 0,373
ПС-2-1 9,1-12,0 34 46 58 70 36 6 0,420
ПС-3-1 12,5-14,0 34 58 58 92 42 6 0,750

Зажимы соединительные плашечные типа ПА

Для соединения алюминиевых и сталеалюминиевых проводов в шлейфах анкерных опор ВЛ и осуществления отпаек. Зажим марки ПА-1-1 применяется также для крепления петли проводов при анкерном креплении на штыревых изоляторах.

Зажимы соответствуют требованиям ТУ 3449-029-84716711-2009.

Технические характеристики

Марка зажима Рис. Номинальное сечение, мм2, проводов по ГОСТ 839-80, марок Диаметр проводов, мм Размеры, мм Масса, кг
А, АКП; АН, АНКП, АЖ, АЖКП; АС, АСКП, АСКС, АСК A B d L H
ПА-1-1 1 16; 25; 35; 50; 16/2,7; 25/4,2; 35/6,2 5,1-9,0 20 30 8 52 36 0,12
ПА-2-2 2 70; 50/8,0; 70/11 9,6-11,4 30 46 12 82 47 0,35
ПА-3-2 2 95; 120; 95/16 12,3-14,0 37 56 15 96 64 0,70
ПА-2-2А 1 70; 50/8,0; 70/11 9,6-11,4 30 46 12 60 47 0,30
ПА-3-2А 1 95; 120; 95/16 12,3-14,0 37 56 15 69 64 0,62
ПА-4-1 2 150; 185; 240; 70/72; 95/141; 120/27; 150/19; 150/24; 150/34; 185/24; 185/29; 185/43; 205/27 15,4-20,0 40 65 18 112 79 0,93
ПА-5-1 2 240; 300; 350; 185/128; 240/32; 240/39; 240/56; 300/39; 300/48; 300/66; 300/67; 330/30 20,0-24,8 45 75 22 124 84 1,11
ПА-6-1 3 400; 450; 500; 550; 330/30; 330/43; 300/204; 400/18; 400/22; 400/51; 400/64; 400/93; 450/56; 500/26; 500/27; 500/64 24,8-30,6 52 90 29 194 84 2,04

Зажимы соединительные плашечные типов ПАМ

Для осуществления перехода с медных проводов на алюминиевые или сталеалюминиевые провода в шлейфах анкерных опор или ответвлениях на ВЛ.

Зажимы соответствуют требованиям ТУ 3449-029-84716711-2009.

Технические характеристики

Марка зажима Рис. Номинальное сечение, мм2, проводов по ГОСТ 839-80, марок Диаметр проводов, мм Размеры, мм Масса, кг
    M А, АКП; АН, АНКП, АЖ, АЖКП; АС, АСКП, АСКС, АСК медных Алюмин. и сталеалюм. A B H L R r
ПАМ-2-1 1 16; 35; 35 16; 25; 35; 50; 70; 16/2,7; 25/4,2; 35/6,2; 50/8,0; 70/11 5,1-7,5 5,1-11,4 30 46 62 88 6,0 4,0 0,475
ПАМ-3-1 1 50; 70 95; 120; 70/72; 95/16; 120/19; 120/27 9,0-10,7 12,3-15,4 37 56 79 102 7,5 5,5 0,719
ПАМ-4-1 1 95; 120 150; 185; 240; 95/141; 120/27; 150;19 150/24; 150/34; 185/24; 185/29; 185/43; 205/27 12,6-14,0 15,4-20,0 40 65 84 112 9,0 6,5 0,946
ПАМ-5-1 1 150; 185 240; 300; 350; 185/128; 240/32; 240/39; 240/56; 300/39; 300/48; 300/66; 300/67; 330/30 15,8-17,6 20,0-24,8 45 75 84 124 11,0 9,0 1,032
ПАМ-6-1 2 240; 300 400; 450; 500; 550;330/30; 330/43; 300/204; 400/18; 400/22; 400/51; 400/64; 400/93; 450/56; 500/26;500/27; 500/64 19,9-22,1 24,8-30,6 52 90 84 194 14,5 11,5 2,021

Соединитель для проводов электрических, соединительные сжимы

При работе с электропроводкой всегда придется соединять провода. От качества соединителей для электрических проводов зависит электрический контакт. При подключении нового электроприборов или при ремонте нужно не забывать, что работа должна быть выполнена надежно и прочно.

Способов соединения проводов есть множество, это можно сделать старыми способами или использовать клеммные колодки. В статье поговорим о том, какие существуют соединители для электрических проводов и способы их монтажа.

Электрический контакт

Электрический контакт зависит от качества и надежности соединения проводов. При монтаже электропроводки невозможно обойтись без соединения проводов.

    В местах соединения электрические контакты должны удовлетворять таким основным требованиям:
  1. надежный контакт, без дополнительного сопротивления. Сопротивление соединяющего контакта не должно быть больше сопротивления целого куска провода;
  2. механическая прочность, на случай растяжения. Если провод в местах соединения подвержен случайным растяжениям, то прочность контакты должна быть не меньше прочности самого проводника.

Способы соединения проводов

Соединения проводов скруткой

Из-за своей простоты, наиболее часто встречающийся способ. Для этого достаточно взять два провода, снять изоляцию (для надежной скрутки изоляция снимается не менее 5 см), затем оголенные жилы скручиваются между собой.

Изолируются скрученные оголенные жилы обычной изолирующей ПХВ лентой. В место изолирующей ленты можно использовать специальные «колпачки для скрутки». Колпачки для скрутки накручиваются на соединенные провода, тем самым изолируют оголенные части и дополнительно поджимают электрический контакт.

Не допустимо соединение скруткой проводов разнородных металлов, например, медь и алюминий.

Соединение проводов пайкой

С помощью пайки монтаж соединений занимает чуть больше времени, однако этот способ белее надежный, чем обычной скруткой. При скрутке контактов, на сколько бы она не была качественной, места соединения имеют некоторое сопротивление и при протекании тока скрученные контакты перегреваются.

Последствия не качественной скрутки — это оплавление изоляции в местах соединений, короткое замыкание и пожар. Пайка гарантирует надежный электрический контакт с малым сопротивлением и необходимой механической прочностью. Для пайки применяют обычный оловянно-свинцовый припой и канифоль.

Использование клеммных колодок

Сама клеммная колодка представляет собой изолирующую пластину с контактами. С помощью клеммных колодок можно соединять медные провода с алюминиевыми. Клеммные колодки по способу закрепления в них проводов делятся на клеммники с затягивающим винтом и на клеммники с прижимающими пластинами.

Клеммные колодки у которых провода прижимаются винтом имеют один недостаток. В них провод можно повредить самим витом при затягивании контакта. Особенно актуально при подсоединении алюминиевых или многожильных проводов.

Колодки с прижимающими пластинами более надежны по сравнению с винтовыми, так как при затягивании провод прижимается к клемме пластиной.

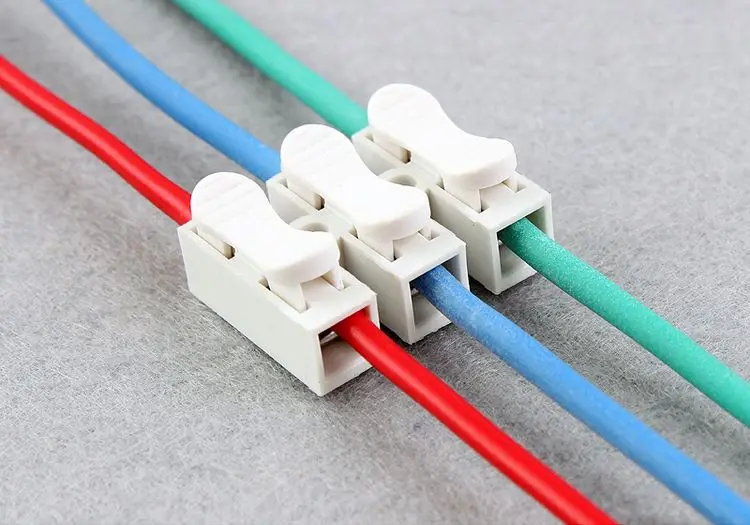

Пружинные клеммы

Наверное, самый быстрый и эффективный способ соединения проводов. Для этого с токопроводящей жилы снимается изоляция и вставляется в клемму. Отличаются от винтовых тем что провода фиксируются не винтом, а пружинным зажимом.

На сегодняшний день зажимов пружинного типа очень много, самые распространенные из них это клеммники фирмы «Wago». Используются для соединения как мягких многожильных, так и одножильных проводов разного сечения.

С помощью таких клемм также можно производить соединение медных и алюминиевых проводов. Для этого используются специальные клеммники «Wago». В них используются контакты из биметаллической пластины покрытые специальной пастой, которая предотвращает окисление проводов.

Ответвительный сжим

Ответвительные и соединительные сжимы или как их называют в народе «орех электромонтажный» служат для подсоединения электропроводов к магистрали линии без создания ее разрыва.

Сам сжим состоит из трех металлических пластин с винтами и изолирующей коробки, в которой располагаются эти пластины. Ответвительный сжим часто применяют для соединения медных и алюминиевых проводов, например, для присоединения к воздушной линии из алюминия.

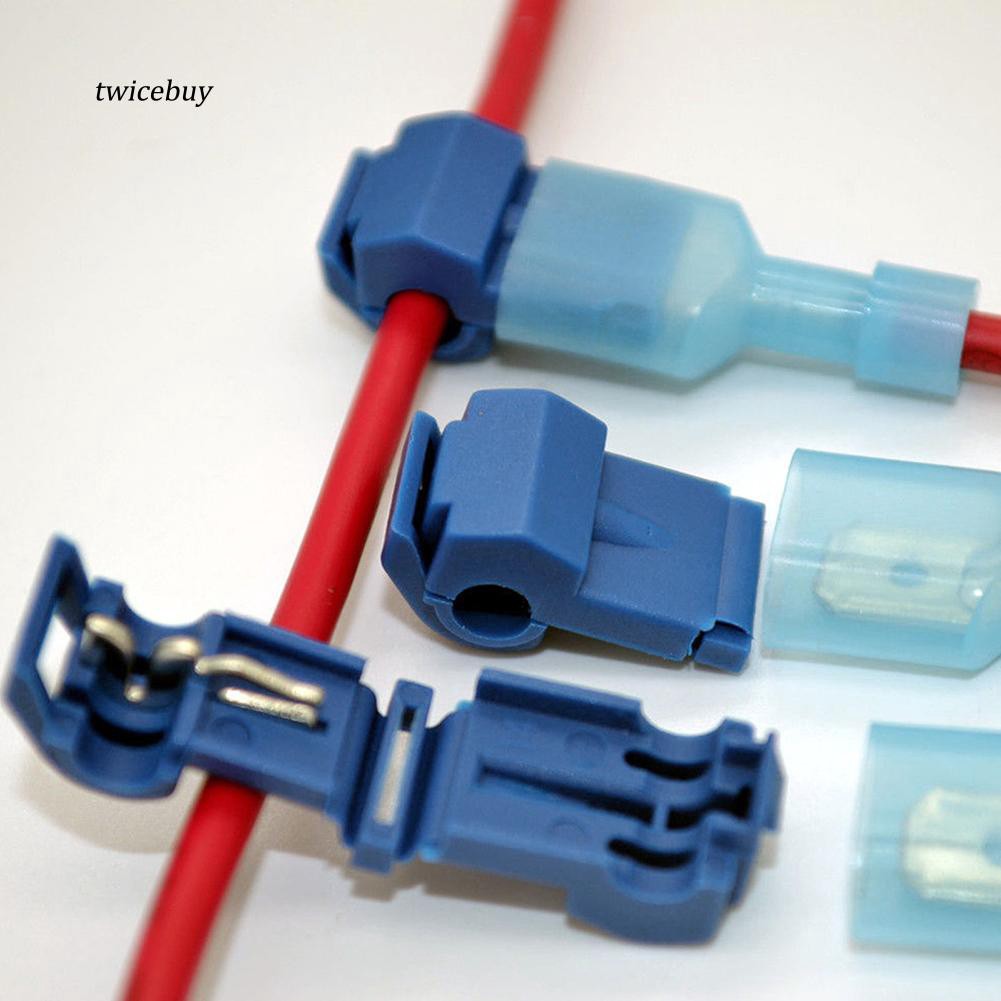

Клеммы для соединения проводов

Рассматривая все выпускаемые промышленностью соединительные клеммы для проводов, следует сразу оговориться и разделить продукцию на два вида: электрическую и электротехническую.

По сути, разница (по токовой нагрузке) между видами зачастую невелика, но всё-таки она имеется. Этот момент следует иметь в виду, подбирая электрические клеммы под монтаж, ремонт или прочие действия.

    Столкнувшись с необходимостью подбора электрических клемм для проводов, начать лучше с простейших конструкций отечественного производства – надёжных, долговечных, проверенных в деле не один раз:
  1. ножевых;
  2. вилочных;
  3. кольцевых;
  4. штыревых;
  5. муфтовых.

Соединения при устройстве электрических схем могут исполняться разной методикой и клеммы – это лишь один из вариантов. Однако именно такой вариант видится простейшим, удобным и даже экономичным по сравнению, к примеру, с пайкой, сваркой, в том числе холодной.

Ножевые

Это, пожалуй, наиболее распространённые конструктивные варианты изделий. Их часто можно встретить в составе электрических схем многих бытовых приборов: утюгов, холодильников, нагревательных устройств и т.д.

Но для соединений проводников силовой электрической разводки, например, в электрических квартирных щитках, они не предназначены.

Устанавливать этот вид электротехнических изделий допустимо на проводники (многожильные) сечением 0,26-6,0 мм2 методом силового обжима хвостовика. Существует два вида таких продуктов: изолированные и неизолированные.

Изоляция обычно окрашивается разным цветом (красным, синим, желтым) в зависимости от расчётной мощности клеммника. Применяются изделия парами в связке «папа-мама».

Вилочные

Клеммы вилочного типа предназначены для коммутации силовых и вторичных цепей. Такие наконечники предназначены для последующего крепления при помощи винтов непосредственно к оборудованию или к шинам. Инструкция советует применять их в качестве временного или требующего частого переподключения контакта.

Конструкция вилочных наконечников представляет собой двузубчатую вилку, откуда и пошло название. Такая конструкция позволяет достаточно просто производить переключения без полного откручивания винтового зажима. При этом в подключенном состоянии она обеспечивает достаточно плотный контакт.

Вилочные наконечники выпускаются под провода сечением до 6 мм2. Провода на клеммы крепятся методом опрессовки. Это место в различных вариациях может иметь или не иметь изоляционного покрытия.

Кольцевые

Более надежный контакт обеспечивают так называемые кольцевые клеммы. Как и их вилочные собратья они предназначены для последующего крепления винтовым зажимом. Но благодаря круглой форме контактной части обеспечивают большую площадь контакта и снижают риски «выскакивания» наконечников.

Клеммы кольцевые на провода являются настолько удачным решением, что применяются не только в слаботочных сетях, но и являются обязательным атрибутом силовых кабелей любого сечения. При этом способ крепления провода или кабеля к наконечникам такого типа может варьировать от сварки и пайки, до опрессовки.

Кольцевые клеммы выпускаются из меди, алюминия, латуни и меде-алюминия. Их сечение может очень сильно варьировать, начиная от небольших клемм под винт троечка и заканчивая болтами на 27 и больше. При этом клеммы для слаботочных сетей могут поставляться с изоляцией обжимной части.

Штыревые

Эта группа соединительных клемм для электрических проводов изготовлена по принципу разъёмной детали, состоящей из двух отдельных элементов – вилки и розетки. Вилка маркируется символом «А», например, F2A.

Розетка маркируется символом «В», например, F2B. Поддерживается монтаж на проводники сечением 1,25-6,64 мм. Главное предназначение штыревых клемм – обеспечение соединения электрических проводников.

Эта группа монтажной фурнитуры относится к изолированным изделиям. Хвостовая часть клемм закрывается изолирующим материалом. В зависимости от расчетной мощности клеммника для соединения проводов изолятор имеет соответствующую окраску.

Изоляторы электрических клемм под проводники сечением до 2 мм2 окрашиваются в синий цвет, остальные (от 2 до 6,64 мм2) – в жёлтый цвет.

Муфтовые фиксаторы

Ещё одна разновидность соединительной арматуры – муфтовый контактный фиксатор, изготовленный в виде металлической трубки.

Соединительные муфты рассчитаны под монтаж на электрических проводниках сечением 0,25-16,78 мм. Фиксация осуществляется методом силового обжима части трубки или при помощи болтов, вкручиваемых в отверстия с резьбой на корпусе муфты. Как правило, муфты обжимные не применяются под соединение одножильных проводов.

Колодки электрические соединительные

Клеммная колодка – это специальное электроустановочное приспособление для соединения проводников. Любая колодка состоит из пары (или нескольких пар) металлических контактов с крепежом для проводников, которые расположены в диэлектрическом корпусе.

Полиэтиленовый каркас рассчитан на несколько ячеек, внутри каждой располагается латунная трубочка (гильза). Кончики соединяемых жил нужно вставить в эту гильзу и зажать с помощью двух винтов. Очень удобны, что от колодки отрезается столько ячеек, сколько необходимо соединить пар проводов, к примеру, в одной распределительной коробке.

Но не всё так гладко, есть и недостатки. В комнатных условиях алюминий под винтовым давлением начинает течь. Придётся производить периодическую ревизию клеммных колодок и подтягивать контакты, где зафиксированы алюминиевые жилы.

Если не делать этого своевременно, алюминиевая жила в клеммнике будет расшатываться, терять надёжный контакт, как следствие искрить, нагреваться, что может закончиться пожаром. С медными проводниками таких проблем не возникает, но не будет лишним производить периодическую ревизию и их контактов.

Клеммные колодки для соединения многожильных проводов не предназначены. Если в такие соединительные клеммы зажимать многожильные провода, то во время закручивания под давлением винта тонкие жилки частично могут поломаться, что приведёт к перегреву.

В случае, когда возникает необходимость зажатия многожильных проводов в клеммную колодку, то обязательно надо пользоваться вспомогательными штыревыми наконечниками.

Очень важно правильно подобрать его диаметр, чтобы провод потом не выскочил. Многожильный провод необходимо вставить в наконечник, опрессовать при помощи плоскогубцев и зафиксировать в клеммнике.

Как итог всего вышесказанного, клеммная колодка – идеальный вариант для одножильных медных проводов. С алюминиевыми и многожильными придётся соблюсти ряд дополнительных мер и требований.

    Они обладают целым рядом преимуществ:
  • Простота использования.
  • Возможность соединения проводов из разнородных материалов.
  • Защита от коррозии и других внешних воздействий.
  • Надежность, прочность соединений.
    Клеммники могут иметь разную конструкцию. Наиболее популярными являются 3 вида исполнения:
  1. винтового;
  2. пружинного;
  3. ножевого;

Клеммы на пластиковых колодках

Ещё один весьма удобный соединитель проводов – клемма на пластиковых колодках. От клеммных колодок этот вариант отличается ровным металлическим прижимом. В прижимной поверхности имеется выемка для провода, таким образом отсутствует давление на жилу от закручивающегося винта. Поэтому такие клеммы пригодны, чтобы соединять в них любые провода.

В этих зажимах всё предельно просто. Концы проводов зачищаются и помещаются между пластинами – контактными и прижимными.

Такие клеммы дополнительно оснащаются ещё прозрачной пластиковой крышкой, при необходимости её можно снять.

Самозажимные клеммы

Монтаж проводки с использованием таких клемм отличается простотой и быстротой.

Проводок нужно засунуть в отверстие до самого конца. Там происходит его автоматическая фиксация при помощи прижимной пластины, которая придавливает провод к лужёной шине. Благодаря материалу, из которого сделана прижимная пластина, усилие прижима не ослабевает и сохраняется всё время.

Внутренняя лужёная шинка выполнена в виде медной пластины. Фиксировать в самозажимных клеммах можно и медные, и алюминиевые провода. Такие клеммы – одноразовые.

А если хотите зажимы для соединения проводов многоразового использования, то применяйте клеммники с рычажками. Подняли рычажок и в отверстие засунули провод, потом зафиксировали его там путём обратного нажатия. При необходимости рычажок снова поднимается и провод высовывается.

Старайтесь выбирать зажимы от производителя, который хорошо себя зарекомендовал. Особенно положительными характеристиками и отзывами обладают зажимы фирмы «WAGO».

Клеммные колодки винтовые

Широко распространены в электрическом хозяйстве винтовые соединители, по сути, являющиеся вариацией трубчатого (муфтового) изделия. Они выполнены в виде трубки прямоугольной формы, но имеющей скруглённое (овальное) донышко. На верхнем плато такой трубки имеются отверстия с резьбой, куда вкручиваются стопорные винты.

Вся конструкция заключена в капроновую изоляцию. Для доступа к винтам в теле изоляции сделаны проходные каналы. Есть два вида таких клеммников (коннекторов) для соединения проводов – одиночные и групповые.

Клеммникам винтовым для соединения проводов присущи: выраженная механическая прочность; возможность работы с кабелями сечением до 25 мм; использование в цепях слабых токов и силовых. Работать с этим видом соединителей несложно.

Концевые части проводов вставляют внутрь латунной трубки и отвёрткой заворачивают стопорные винты (обычно два винта). В свою очередь, винты прижимают проводник к донной части металлической трубки.

Винтовые клеммники – один из самых распространенных видов. Они представляют собой латунную гильзу с двумя болтами в пластмассовом корпусе. Контакт обеспечивается давлением болта. Корпус может быть выполнен из разных материалов – полиэтилена, полиамида и полипропилена. С их помощью можно соединять провода сечением с 0,5 мм2 по 35 мм2.

    К достоинствам винтовых колодок можно отнести:
  • Не требуется специальный инструмент (нужна только отвертка).
  • Возможность многократного использования.
  • Возможность использования необходимого количества сегментов.
    Винтовые колодки имеют также целый ряд недостатков:
  1. Высокое переходное сопротивление.
  2. Невысокая надежность (при вибрации ослабевают).
  3. Ограничения по материалу проводов.
  4. Длительность монтажа.
  5. Требуется определенный навык для затяжки.
  6. Необходимо ежегодное обслуживание.

Такими клеммами нежелательно. Они обладают повышенной «текучестью», соединение со временем ослабевает. Чтобы избежать нагрева из-за роста переходного сопротивления, необходимо их регулярно подтягивать. Это создает неудобства при эксплуатации.

Определенные проблемы возникают и с многожильными проводами. Винтовыми соединениями выполнить качественный монтаж можно, только используя специальные наконечники или колодки с прижимной пластиной. В противном случае, возникает вероятность повреждения жил при затягивании винта.

Таким образом, больше всего для такого исполнения подходят медные одножильные провода.

    Выполнить монтаж винтовым соединением очень просто:
  • От колодки отрезать необходимое количество клемм (обычным ножом).
  • Зачистить изоляцию соединяемых проводов (на 5-12 мм).
  • Вставить зачищенные концы проводов в клеммы.
  • Затянуть винты.

Справиться с этим несложно. Главное – соблюдать осторожность при затягивании винтов и выбрать качественные клеммники.

При выборе нужно особое внимание уделять производителю продукции. Сегодня в продаже присутствует продукция разных брендов. Лучше использовать продукцию таких известных производителей, как Legrand, АВВ, Tridonic, Werit.

Клеммные колодки пружинного типа

Самыми распространенными колодками этого типа считаются самозажимные клеммники фирмы WAGO.

    Серия WAGO выпускается в 2 вариантах:
  1. PUSH WIRE (неразъемные одноразовые).
  2. CAGE CLAMP (многоразовые).

Извлечь проводник из одноразовых клемм, не повреждая клеммник, невозможно. Многоразовые имеют удобный рычажок для освобождения проводника.

Данное оборудование широко применяется не только в промышленном производстве, но и в бытовых условиях. Особенно они популярны для осветительных сетей.

Зажим происходит при помощи пружины из стали, покрытой специальным хромоникелевым сплавом. Пружина сложной формы обеспечивает надежное, прочное соединение. Корпус, изготовленный из поликарбоната или полиамида, выдерживает широкий диапазон температур, стоек к воздействиям агрессивных сред.

Сами клеммники выполнены из луженой меди. Это значительно увеличивает контактное пятно, снижает переходное сопротивление, защищает от коррозии. Кроме этого, WAGO могут заполняться специальной смазкой, обеспечивающей дополнительную защиту от коррозии.

Модель WAGO. WAGO способны соединять 2-8 проводников с диаметром 0,5-4 мм2. Они рассчитаны на напряжение 220 В и ток 32 А.

Все пружинные бывают 2 исполнений – под DIN-рейку и обычного исполнения.

Под DIN-рейку клеммники применяются в пультах и шкафах управления, распределительных ящиках. Они применяются везде, где присутствует повышенная вибрация (например — машиностроительная, железнодорожная промышленность).

Phoniexcontact выпускает клеммники под DIN-рейку, рассчитанные на провода как с наконечниками, так и без них сечением до 35 мм2. Существует возможность соединения до 50 проводов одновременно.

Основное преимущество оборудования Phoniexcontact – универсальность. Можно делать любые сборки. Все элементы легко состыковываются между собой.

    Монтаж предельно прост и доступен:
  • Сначала нужно подготовить проводник – зачистить изоляцию примерно на 10-13 мм.
  • Для подключения провода достаточно открыть при помощи обычной отвертки зажим, вставить проводник и извлечь отвертку. Контакт замкнется автоматически.
    Преимущества пружинных соединений:
  1. Наличие отдельного гнезда для каждого проводника.
  2. Прочное, качественное соединение.
  3. Низкое переходное сопротивление.
  4. Возможность состыковки проводов из различных материалов.
  5. Защита от коррозии, а также других внешних воздействий.
  6. Не требуется специальных инструментов.
  7. Не требуется специальных навыков.
  8. Возможность многоразового применения.
  9. Не требует ежегодного обслуживания.
  10. Устойчивость к вибрациям.
  11. Свободный доступ для измерительных инструментов.
  12. Распределение потенциала (при необходимости) используя перемычки.
  13. К недостаткам можно отнести невысокие допустимые токи.

Кроме таких известных брендов, как WAGO, Phoniexcontact аналогичное оборудование выпускают Legrand, АВВ.

Клеммные колодки ножевого типа

Такие колодки применяются гораздо реже. В основном для цепей зануления, заземления при монтаже неразрывным токопроводящим проводником. Их используют для врезания ответвлений в несущий проводник.

Кроме этого, ножевые соединения получили широкое распространение в аудиотехнике. Выпускаются колодки шириной 5 мм для проводников сечением 0,2-1 мм2, шириной 6 мм для проводников 1-2,5 мм2. Большая площадь контакта позволяет выдерживать токи до 24 А. Цветовая гамма довольно разнообразна: желто-зеленые, оранжевые, серые, синие и красные.

Существуют одноразовые и многоразовые колодки. К одноразовым можно отнести колодки типа Scotchlok, которые выпускает компания 3М. В них состыковка нескольких проводов производится надавливанием специальным инструментом.

Их главная отличительная особенность – при монтаже не требуется зачистка проводника. Провод вместе с изоляцией вставляется в клеммник и обжимается до полной фиксации. Изоляция прорезается контактами, обеспечивая надежное неразъемное соединение.

    Преимущества ножевых клеммников:
  • Экономия времени на монтаж.
  • Зачистка и обжимка провода не требуется.
  • Безопасное соединение за счет рычага с защелкой.
  • Надежность, компактность.
  • Не требуется специальный инструмент.
  • Не требуются специальные навыки.
  • Повышенная электробезопасность.

К недостаткам можно отнести только высокую цену.

Продукция выпускается такими известными производителями, как Klemsan, Legrand, 3М, а также многими другими.

Клеммные зажимы

Клеммники для соединения проводов дают одно неоспоримое преимущество, в них можно соединять жилы из разного металла. И здесь, и в других статьях мы уже неоднократно напоминали, что скручивать между собой провода из алюминия и меди запрещено.

Образованная гальваническая пара в результате приведёт к возникновению коррозийных процессов и разрушению соединения. И не важно, насколько большой ток протекает в месте соединения. Поздно или рано, скрутка всё равно начнёт нагреваться. Выходом из такой ситуации как раз и являются клеммы.

Клеммные колодки Wago

В последние годы рынок наполнился клеммниками зарубежного производства. Нужно отдать должное: технологически иностранные конструкции выглядят более совершенными по сравнению с отечественными изделиями. С ними удобнее работать – быстрее и проще выполнять соединения.

Но с точки зрения надёжности выполненных соединений зарубежным продуктом не всё так однозначно. В этом плане отечественный продукт зачастую выглядит предпочтительнее. Однако рассмотрим некоторые примеры.

Заслуживают внимания электрические клеммы производства компании WAGO. Инженерами фирмы изобретены несколько привлекательных конструкций, где обычная клемма превращается в удобный интерфейс для подключения: Push wire, Power cage clamp, Cage clamp.

Push Wire

Технология Push Wire основана на использовании свойств жёсткости электрического проводника, за счёт чего и получают вполне надёжный контакт. Этот тип клеммников является наиболее подходящим для работы с одножильным проводом. Действительно, быстрый способ соединения Push Wire обеспечивает безоговорочно.

WAGO push wire

Достаточно лишь зачистить концевую часть провода (на 10-15 мм) и небольшим усилием протолкнуть зачищенный конец внутрь клеммы. А чтобы так же быстро извлечь проводник, его нужно вытягивать с одновременной прокруткой вокруг своей оси.

Разработаны два вида соединителей типа Push Wire: Под одиночный проводник. Под группу проводников. Конфигурация группового соединения рассчитана для работы с проводами меньшей жёсткости, чем в случае одиночного варианта. Здесь применяется несколько иная конструкция механического зажима.

Чтобы открыть доступ к отверстиям ввода проводника, необходимо приложить некоторое усилие к нажимной кнопке. Также есть модели Push wire без кнопки – под нажимное действие отвёрткой.

Универсальный Power cage clamp

Этот клеммник принадлежит к разряду универсальных разработок. Он изготовлен под любой тип электрического провода сечением 6 – 95 мм. Конструктивно Power cage clamp представляет собой, так называемую двойную клетку, где имеется пружинный пресс и токонесущая шина.

Подсоединение электрических проводников к таким клеммам выполняется при помощи ключа-шестигранника. Вращением ключа пружина поджимается, конец провода вставляется под пресс, затем ключом делается оборот против часовой стрелки. В результате пресс опускается и надёжно прижимает вставленный конец провода.

Наборный Cage clamp

Это уникальный (запатентованный WAGO) продукт, получивший характеристику наборного клеммника для проводов. Наборные клеммники WAGO рассчитаны под установку на провода сечением 0,5-35 мм2. Они удачно подходят не только для работы с одножильным проводом, но также с проводами многожильными, независимо от степени тонкости отдельных жил.

Действует Cage clamp просто: при помощи отвёртки (или специального рычага в других модификациях) пружинистый зажим поднимают, вставляют провод под токонесущую шину, после чего опускают зажим на место.

Несмотря на простоту конструкции, производитель утверждает: усилие зажима на контакте регулируется автоматически и напрямую зависит от сечения провода.

Cage clamp S

Вариант соединителя проводов, практически аналогичный выше описанному продукту. Но конструкция Cage clamp S всё-таки несколько иная. Особенность модификации «S» проявляется возможностью работать с клеммой этого типа без применения каких-либо инструментов электромонтёра.

Плюс к этому, наборный клеммник модификации «S» рассчитан под проводники достаточно высокой жёсткости – многожильные и одножильные. Также допустимо подключать на клемму провода с металлическими наконечниками.

Работать с Cage clamp S очень просто: концевая (зачищенная) часть проводника с некоторым усилием вставляется до упора, после чего соединение установлено.

Соединительным клеммам для проводов из серии Gage clamp S нашлось место практически во всех модификациях групповых многорядных клеммников. Их удобно применять на монтаже многочисленных слаботочных электрических линий. Однако также успешно закрытая конструкция Cage clamp S применяется в цепях высоких токов.

Есть две модификации полностью закрытой в изоляцию конструкции «S». Одна предполагает закрепление провода при отжиме пластины на фронтальном направлении. Другая рассчитана на исполнение бокового нажима отвёрткой на пружинистую пластину.

Соединение медных и алюминиевых проводов в домашних условиях

Если требуется соединение медных и алюминиевых проводов, а клеммных зажимов и колодок нет под рукой, можно обойтись без них. Скрутка проводов в этом случае не является хорошим выходом из положения, потому что рано или поздно место скрутки меди и алюминия окислится и это приведет к потере контакта.

Эффективным решением данной проблемы является использование обычной гайки, болта и шайбы.

Надежность данного соединения ничем не уступает описанным выше клеммникам. Единственный недостаток в громоздкости (например, при применении в распределительной коробке) и большого количества изолирующей ПХВ ленты для надежной изоляции.

Соединение проводов клеммной колодкой

При выборе соединительной колодки прежде всего следует учитывать величину тока, который будет проходить через место соединения, а также требуемое количество монтажных клемм в гребенке. Как правило, процесс соединения проводников не вызывает каких-либо затруднений даже у электриков-любителей.

Монтаж действительно очень прост: берете колодку с требуемым размером ячейки, отрезаете нужное количество секций, вставляете жилы внутрь клеммной ячейки и при помощи винтов зажимаете каждый из соединяемых проводников.

Затягивать винты фиксации жил следует с достаточно умеренным усилием. Естественно, предварительно с концов соединяемых проводников следует снять изоляцию (вполне достаточно снять около 5 мм изоляции), а саму поверхность токопроводящей жилы тщательно зачистить.

Большим преимуществом таких колодок является то, что в зависимости от условий монтажа каждый сегмент можно отрезать. Правда, здесь есть один нюанс: в такой колодке, я бы не рекомендовал зажимать алюминий. При затягивании алюминиевую жилу можно передавить самим винтом.

Если соединяются алюминиевые жилы, то винты необходимо затягивать с особой осторожностью. Обусловлено это тем, что, во-первых, алюминиевая жила может попросту переломиться, а, во-вторых, как известно, алюминий обладает определенной текучестью под воздействием значительного давления, что по истечению некоторого времени может привести к ухудшению или полному пропаданию контакта.

А это, в свою очередь, чревато перегревом проводника и его возгоранием. К слову, по нормативам, абсолютно все соединения, в которых есть алюминий, необходимо подтягивать с периодичностью раз в год.

Как соединять многожильные провода в колодке

Также обратим внимание, что недопустимо зажимать в такой колодке многожильные проводники. Многожильный провод, как и алюминиевый, можно передавить зажимным винтом.

Дело в том, что в соединительной колодке есть все то, что не очень «любит» многожильный провод – это и неровная поверхность зажимного винта, и точечное (неравномерное) давление, и вращательное движение.

Конечно, монтаж может получиться вполне приемлемым, но может и не получиться – и от проводника останется лишь очень небольшое количество жил.

Тонкие проволоки, из которых состоят такие жилы, быстро деформируются и повреждаются под действием прижимного винта колодки. В результате контакт получается ненадежным – соединение греется и оплавляется.

Лучшим решением данной проблемы является применение специальных наконечников для проводников. В бытовой электрике наиболее часто используются втулочные наконечники с пластиковыми манжетами, которые для удобства монтажа выполняются разных цветов.

    Процесс монтажа наконечников выполняется в несколько этапов:
  1. Конец проводника подравнивается при помощи кусачек (концы всех «проволочек» жилы должны быть одинаковой длины).
  2. Производится зачистка изоляции в соответствии с длиной металлической гильзы наконечника.
  3. Аккуратно формируется параллельность всех проволок (без скручивания). В случае, если проволоки скручены, их аккуратно выпрямляют.
  4. Надевается наконечник таким образом, чтобы пучок проволок выступал из гильзы примерно на 0,5-1 мм. При этом следят, чтобы манжета закрывала край изоляционного покрытия проводника.
  5. Далее при помощи специальных пресс-клещей наконечник обжимается (в случае отсутствия этого инструмента обжим можно произвести с помощью обыкновенных пассатижей).
  6. После этого проводник с установленным наконечником вставляется в клеммный соединитель и фиксируется прижимным винтом.

Алюминиевый кабельный зажим 1-1 / 4 дюйма, ширина 1/2 дюйма — 10 Упаковка: Amazon.com: Industrial & Scientific


В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии. ]]>
Характеристики
Фирменное наименование AYT
Ean 0799360874733
Номер модели 25820
Номер детали ARAYT25820L12ADLUPC
Код UNSPSC 43000000
UPC 799360874733

Алюминиевый клиновой зажим для воздушного кабеля — кабель Primus

Описание

Алюминиевый клиновой зажим

Наши алюминиевые клиновые зажимы предназначены для уменьшения деформации провисающих воздушных кабелей.Этот тип зажима необходимо прикрепить к столбу или зданию с помощью держателя для фарфоровой проволоки. После закрепления петли зажима проходят через держатель проволоки, а затем могут быть зафиксированы на месте. Этот клиновой зажим предназначен для пропуска кабелей Messenger через них, которые стягиваются и затягиваются вокруг них, предотвращая проскальзывание.

Качество продукции

Этот продукт устраняет провисание провода, что уменьшает количество кабеля, необходимого для работы. Наличие плотных антенных кабелей важно, поскольку они также предотвращают раскачивание, которое со временем изгибает и разъедает кабели.Эти зажимы доступны для нескольких размеров проводов Messenger.

Характеристики

Характеристики

  • Снижает деформацию провисающих воздушных кабелей
  • Стандартно поставляется с предупреждающей табличкой на ЭЛТ
  • Стальная петля
  • разработана с функцией блокировки
  • Совместимость с кабелями для обмена сообщениями различных размеров
  • Простота использования упрощает установку антенного кабеля
  • из алюминия
Технические характеристики

Технические характеристики

WC-6755-26 WC-6756-24
А 12.67 дюймов 15.67 дюймов
B 7.40 дюймов 7.40 дюймов
С 2.90 дюймов 2.90 дюймов
D 0.96 дюймов 1.51 дюймов
E 2.76 дюймов 3.00 дюймов
Ф 0,76 дюйма 0.91 дюймов
Материал Алюминий со стальной петлей Алюминий со стальной петлей
Совместимые сечения проводов 2-6 AWG 2/0 — 4/0 AWG
Масса 0,14 фунта. (каждый) 0,27 фунта. (каждый)
Что в коробке?

Что в коробке?

  • Кол-во 1 — алюминиевый клиновой зажим

Алюминиевый клиновой зажим для воздушного кабеля — Fiber Savvy

Описание

Алюминиевый клиновой зажим

Наши алюминиевые клиновые зажимы предназначены для уменьшения деформации провисающих воздушных кабелей.Этот тип зажима необходимо прикрепить к столбу или зданию с помощью держателя для фарфоровой проволоки. После закрепления петли зажима проходят через держатель проволоки, а затем могут быть зафиксированы на месте. Этот клиновой зажим предназначен для пропуска кабелей Messenger через них, которые стягиваются и затягиваются вокруг них, предотвращая проскальзывание.

Качество продукции

Этот продукт устраняет провисание провода, что уменьшает количество кабеля, необходимого для работы. Наличие плотных антенных кабелей важно, поскольку они также предотвращают раскачивание, которое со временем изгибает и разъедает кабели.Эти зажимы доступны для нескольких размеров проводов Messenger.

Характеристики

Характеристики

  • Снижает деформацию провисающих воздушных кабелей
  • Стандартно поставляется с предупреждающей табличкой на ЭЛТ
  • Стальная петля
  • разработана с функцией блокировки
  • Совместимость с кабелями для обмена сообщениями различных размеров
  • Простота использования упрощает установку антенного кабеля
  • из алюминия
Технические характеристики

Технические характеристики

WC-6755-26 WC-6756-24
А 12.67 дюймов 15.67 дюймов
B 7.40 дюймов 7.40 дюймов
С 2.90 дюймов 2.90 дюймов
D 0.96 дюймов 1.51 дюймов
E 2.76 дюймов 3.00 дюймов
Ф 0,76 дюйма 0.91 дюймов
Материал Алюминий со стальной петлей Алюминий со стальной петлей
Совместимые сечения проводов 2-6 AWG 2/0 — 4/0 AWG
Масса 0,14 фунта. (каждый) 0,27 фунта. (каждый)
Что в коробке?

Что в коробке?

  • Кол-во 1 — алюминиевый клиновой зажим

Зажимы, подвески и зажимы для оттяжек

1/4-дюймовый гибкий зажим для отростков Allied H-885
  • Для прядей 1/4 «
  • Сверхмощное средство крепления оттяжек и троса.
  • Состоит из основы из ковкого чугуна, U-образного болта и двух шестигранных гаек.
  • Все компоненты оцинкованы методом горячего цинкования в соответствии со спецификацией ASTM A153.
Зажим с 2-мя болтами 3-3 / 8Lng «с болтами 1/2» J1030 / ALL 5058

ДВУХБОЛТОВЫЙ ЗАЖИМ 1/2 «3-3 / 8» X 1-9 / 16 «ПЛИТЫ

    • Используется для формирования петель оттяжек, которые крепятся к анкерным стержням или тупикам.
    • Параллельные канавки допускают прядь без царапин.
    • Половинки пластины выравниваются равномерно, что упрощает установку.
    • Длина листа составляет 3-3 / 8 дюйма, а ширина листа — 1-9 / 16 дюйма.
    • Допустимые размеры прядей: от 3/16 дюйма (2,2 м) до 3/8 дюйма (10 м).
    • Состоит из двух пластин и двух болтов с квадратным подголовком 1/2 «X 1-5 / 8» с квадратными гайками.
    • Горячее цинкование в соответствии со спецификацией ASTM A153.
    • H-J1030-ALL-5058
    • Это не подвесной зажим
Зажим с 3-мя болтами Зажим Marriage Guy Clamp 4 дюйма с болтами 1/2 дюйма, диапазон прядей 3/16 — 7/16 дюймов H-J929

MSI H-J929 Зажим с 3-мя болтами, 4 дюйма с болтами 1/2 дюйма, диапазон прядей от 3/16 до 7/16 дюйма
Зажим с 3 болтами Зажим с отбортовкой
Технические характеристики / характеристики:

  • Количество болтов: 3
  • Диаметр зажимного болта: 1/2 «
  • Длина зажима: 4″
  • Ширина зажима: 1-9 / 16 «
  • Диаметр нити: 3/16 «- 7/16»
  • Прокат из углеродистой стали с прямой параллельной канавкой, которая не повредит прядь
  • Зажимные болты имеют специальные выступы для предотвращения проворачивания при затягивании гаек.
  • Конструкция из высококачественной стали, горячая оцинкованный
Не использовать в качестве подвесного зажима
Зажим с 3-мя болтами Зажим Marriage Guy Clamp 6 дюймов с болтами 1/2 дюйма, диапазон прядей 3/16 — 7/16 дюймов H-J930

MSI H-J930 Зажим с 3 болтами, 6 дюймов с болтами 1/2 дюйма, диапазон прядей от 3/16 до 7/16 дюймов
Зажим с 3 болтами Зажим с отбортовкой

Технические характеристики / Характеристики:

  • Количество болтов: 3
  • Диаметр зажима зажима: 1/2 «
  • Длина зажима: 6″
  • Ширина зажима: 1-9 / 16 «
  • Диаметр нити: 3/16 «- 7/16»
  • Прокат из углеродистой стали с прямой параллельной канавкой, которая не повредит прядь
  • Зажимные болты имеют специальные выступы для предотвращения проворачивания при затягивании гаек.
  • Конструкция из высококачественной стали, горячая оцинкованный
Не использовать в качестве подвесного зажима.

Зажим с 3-мя болтами Зажим Marriage Guy Clamp 6 дюймов с болтами 5/8 дюйма, диапазон прядей 5/16 — 1/2 дюйма H-J931

MSI H-J931 Зажим с 3 болтами, 6 дюймов, 5/16 дюйма — 1/2 дюйма, диапазон прядей
Зажим с 3 болтами, Зажим с отбортовкой,

Технические характеристики / характеристики:

  • Количество Болты: 3
  • Диаметр зажимного болта: 5/8 «
  • Длина зажима: 6″
  • Ширина зажима: 1-21 / 32 «
  • Диаметр нити: 5/16″ — 1/2 «
  • Прокат из углеродистой стали с прямой параллельной канавкой, которая не повредит прядь
  • Зажимные болты имеют специальные выступы, предотвращающие проворачивание при затяжке гаек.
  • Конструкция из высококачественной стали, оцинкованная горячим способом


Не использовать в качестве подвесного зажима .Может также использоваться с зажимным концом SideWalk Guy J0522

ЗАЖИМ ПОДВЕСКИ С 3 БОЛТАМИ ДЛЯ КАБЕЛЯ РИСУНОК 8 (.109 — .134 «) H-7026
Болт Allied Деталь № 7026
  • Используется для крепления кабеля цифры 8 к телефонным столбам. Струбчатый зажим
  • Каждый подвесной зажим состоит из двух алюминиевых пластин, двух болтов с квадратным подголовком 1/2 дюйма и двух квадратных гаек.
  • Пластины экструдированы и штампованы из алюминия 6063-T6.
  • Центральное отверстие вмещает болты 5/8 «.
  • Рис. 8 Подвесные зажимы с тремя болтами имеют длину 6 дюймов.
  • Болт с квадратной головкой и гайки изготовлены из стали марки 2.
  • Болты с квадратной головкой и квадратные гайки оцинкованы горячим способом в соответствии со спецификацией ASTM A153, класс C.

H-7026 3/8 «гибкий зажим с оттяжкой Allied H-887
  • для 3/8 прядей
  • Сверхмощное средство крепления оттяжек и троса.
  • Состоит из основы из ковкого чугуна, U-образного болта и двух шестигранных гаек.
  • Все компоненты оцинкованы методом горячего цинкования в соответствии со спецификацией ASTM A153.
5/16 «гибкий зажим для оттяжек Allied H-886-
  • Для 5/16 прядей
  • Сверхмощное средство крепления оттяжек и троса.
  • Состоит из основы из ковкого чугуна, U-образного болта и двух шестигранных гаек.
  • Все компоненты оцинкованы методом горячего цинкования в соответствии со спецификацией ASTM A153.
B Зажим заземления жилы «Зажим почтового ящика» J7956

Этот зажим заземления используется для прикрепления оболочки кабеля к несущему проводу. Корпус зажима выполнен с внутренним держателем, который опирается на конец затвора. Болт 1/2 дюйма можно снять, чтобы закрепить зажим на проводе связи.

Зажим балки с квадратной головкой MSI SI-2181

Зажим для балок SI-2181 MSI с квадратной головкой используется для электрического подключения прицепов, передвижных домов или других балочных конструкций.Острие на болте проникает сквозь краску или оксид на поверхности, обеспечивая плотное соприкосновение с основным металлом.
Технические характеристики:

  • Отдельные винты для крепления заземляющих проводов AWG №14 — №6
  • Отливка из высокопрочной бронзы
  • Зарегистрировано UL и CUL
  • Головка болта: квадратная
  • Зажим заземления балки
УДЛИНИТЕЛЬ КАБЕЛЯ H-J7920

H-J7920 УДЛИНИТЕЛЬ КАБЕЛЯ
3 x 2-1 / 2 x 5/16 Угловой размер 17-1 / 2-26 удлинение от центра полюса.
горячеоцинкованная опора для телефонного кабеля.

УДЛИНИТЕЛЬ КАБЕЛЯ H-J7921

H-J7921 РУЧКА УДЛИНИТЕЛЬ КАБЕЛЯ.
3 1/2 x 2-1 / 2 x 5/16 Размер угла 26 1/2 «x 44 1/2» удлинение от центра полюса.
Опора для телефонного кабеля, оцинкованная горячим способом.

УДЛИНИТЕЛЬ КАБЕЛЯ H-J7921

Болт удлинителя кабеля 5/8 x 11 дюймов H-2073 длиной 11 дюймов
  • Используется для размещения второго кабеля на том же уровне и на той же стороне опоры, что и существующий кабель.
  • Болты-удлинители кабеля предназначены для крепления к концам подвесных болтов с резьбой.
  • Длина секции с внутренней резьбой восемь дюймов.
  • Длина внешней резьбовой части три дюйма.
  • Горячее цинкование в соответствии со спецификацией ASTM A153. GMP 70212
Болт удлинителя кабеля 5/8 x 11 дюймов H-2073

Прейскурантная цена: 15,76 долларов США

Наша цена: 15,76 долларов США

Цена со скидкой: 12 долларов США.26

Вы экономите 3,50 $!

Болт удлинителя кабеля 5/8 x 7 дюймов H-2070 Allied Bolt 2070 длиной 7 дюймов
  • Allied Bolt 2070 Используется для размещения второго кабеля на том же уровне и на той же стороне опоры, что и существующий кабель.
  • Болты-удлинители кабеля предназначены для крепления к концам подвесных болтов с резьбой.
  • Длина секции с внутренней резьбой четыре дюйма.
  • Длина внешней резьбовой части три дюйма.
  • Горячее цинкование в соответствии со спецификацией ASTM A153. GMP 74109 Болт подвесной GMP 74019 Удлинитель

Наша цена: 11,26 $

Цена со скидкой: 7,50 $

Вы экономите 3,76 $!

ПОДВЕСКА КАБЕЛЯ Перекрестный зажим h-J7930

Прядь от 1/4 до 3/8 дюйма. Используется для крепления к посылам, где крест находится под прямым углом, чтобы предотвратить износ и истирание.Зажимы имеют ширину 1 1/2 дюйма и длину 3 1/4 дюйма. Два болта диаметром 1/2 дюйма имеют овальные уступы для предотвращения проворачивания при затяжке. J7930

Коммуникационный рычаг 3 — положение стального основания, 15 угловых WSO WB2751B HDG

WSO WB2751B Коммуникационный рычаг HDG 3 — позиция стальная основа, 15 угловая
Угловая 15 градусов Коммуникационная стойка 3 позиционная стальная стальная, оцинкованная для защиты от атмосферных воздействий кабели. Длина 36 дюймов от стойки
и 12 дюймов между монтажными отверстиями. Диаметр всех отверстий для монтажа на опоре и кабеля составляет 11/16 дюйма.

УГЛОВАЯ КРЕПЛЕНИЕ H-P294 С ДВОЙНЫМ НАПЕРЦОМ ГЛАЗКА

Характеристики:

  • Угловые зажимы используются для углов от 35 до 60 градусов.
  • Подходит для болта крепления опоры диаметром 5/8 дюйма.
  • Внутренняя монтажная поверхность опоры изогнута со встроенными выступами для обеспечения устойчивости контакта с опорой.
  • Встроенные проушины для наперстков подходят для заглушающих устройств диаметром до 1/2 дюйма.

Материал:

  • Ковкий чугун — горячее цинкование
Изогнутый зажим для тяжелой подвески 5/8 «MSI H-J7902B

MSI H-J7902B Curved Heavy Duty Suspension Clamp , имеет изогнутые концы, чтобы предотвратить повреждение несущего ремня при поворотах на небольшие углы. Он используется в сочетании со сквозными болтами в качестве зажимного элемента, надежно прижимая трос к опоре.Гайка и квадратные шайбы используются между зажимом и штангой для обеспечения надлежащего расстояния.
Технические характеристики:

  • Плотно захватывает посыльный трос диаметром от 1⁄4 дюйма (6,6 м) до 7⁄16 дюйма (16 м)
  • Оборудован двумя гусеничными болтами и центральным монтажным отверстием. высококачественная сталь, горячеоцинкованная
  • Диаметр зажимного болта: 5/8 «
  • Длина зажима: 6″
  • Ширина зажима: 2-3 / 16 «
  • Диаметр монтажного отверстия: 13/16 «

D Гайка крепления зажима 4040

Используется в конструкции антенн для крепления соединительного троса или заземляющего провода к стренгу.
Присоединяется к 1/4 «(6 мм) — 7/16» (16 мм)
Сделано в США

E Крепежный зажим — гайка-гайка H-9053

9053 E Зажим для привязной проволоки Используется для закрепления концевой крепежной проволоки на пряди.Состоит из цельной губки, двух шайб, двух гаек и шпильки с квадратным хвостовиком. Bug Nut
Bugnut также есть в наличии Hubbell 9000 E Clamp

ЗАЗЕМЛЕНИЕ 5/8 «H-J1163 MSI Зажим заземления / соединения из оцинкованной стали
  • Используется для крепления заземляющих проводов к гайке болтов на линиях электропередачи.
  • Включает две секции зажима длиной 1 дюйм и одну квадратную гайку.
  • Изготовлен из высококачественной стали, оцинкован горячим способом.
  • Диаметр заземляющего провода 3/16 «- 3/8»
Зажим заземления Hubbell GC5006SH

Зажим заземления, медный кабель к кабелю, тиски.6 и 6-14 измерительные провода
Для медных соединений — сращивания, тупика петли или служебного входа кран или заземляющие соединения Цельная конструкция для более простой и быстрой установки Конструкция головки болта для использования со стандартным гаечным ключом с храповым механизмом Конструкция тисков обеспечивает высокое давление в разъеме при небольшом усилии ключа

Зажим для оттяжек One Bolt J1061

Зажим с отбортовкой на 1 болт

3⁄16 «-3⁄8» Диапазон прядей

Номер детали: J1061

Спецификация Bellcore 8624

Прокат из углеродистой стали с прямыми параллельными канавками, не повреждающими прядь

Зажимные болты имеют специальные выступы для предотвращения проворачивания при затяжке гаек.

Изготовлен из высококачественной стали, оцинкованной горячим способом.

Не использовать в качестве подвесного зажима. Используйте только зажим с оттяжкой

Зажим Joslyn Guy с 2 болтами 3/16 «- 5/16» H-J926

(в наличии ограничено)

H-J926 Хомут Joslyn Guy с 2 болтами 3/16 «- 5/16»
Хомуты Joslyn Guy скатаны из углеродистой стали с прямыми параллельными канавками, которые не повреждают прядь оттяжек. Зажимы с оттяжками со смещением предназначены для увеличения удерживающей силы. Зажимные болты имеют специальные выступы для предотвращения проворачивания при затяжке гаек,
Технические характеристики:

  • Количество болтов: 2
  • Диаметр болта: 1/2 «
  • Длина зажима: 3- 1/4 «
  • Ширина зажима: 1-9 / 16″
  • Для диаметра нити: 3/16 «- 5/16»

Прейскурантная цена: 3 доллара.26

Наша цена: 3,26 доллара США

Цена со скидкой: 2,53 доллара США

Вы экономите 0,73 доллара США!

Зажим посыльного H-PA166A Зажим посыльного .162 — .257 Strand

0162-.257 Прядь или проволока для болта 5/8

  • Маленький экономичный зажим для легкой конструкции
  • Натяжной палец входит в зажимную пластину
  • Задняя часть корпуса зажима утоплена для установки на гайку.
  • Вторая гайка фиксирует зажимную пластину и обеспечивает надежный, независимый зажимной катион независимо от усадки древесины
  • Ширина 1-3 / 4 x высота 2,5 дюйма
Зажим для посыльного для средних нагрузок PA192A .310-.500 STRAND

.310-.500 ПРЯЖКА .125-.184 ДИАПАЗОН ПРОВОДОВ
Изогнутая зажимная канавка длиной 6 дюймов для соответствия провисанию пролета. Для крепления кабеля среднего размера и триплекса. Широкие пазы на концах для углов. Зубы на стопах сопротивляются выемке.Сглаженная область для натягивания. Специальная гайка, удерживающая отверстие для болта крепления корпуса.

  • Изогнутая зажимная канавка длиной 6 дюймов для соответствия провисанию пролета.
  • Большой паз на концах канавок для углов.
  • Зубы на ступнях устойчивы к прорезанию.
  • Сглаженная область для натягивания.
  • Для крепления кабеля среднего размера и триплекса.
  • Специальная гайка, удерживающая отверстие для болта крепления корпуса.
Диаметр установочного болта.5/8 дюйма
Зазор между полюсами 2,25 дюйма
Провод заземления Диаметр. Диапазон .125-.184
MessengerRange (дюймы) .310-.5
Диаметр зажимного болта 1/2 «X2

Зажим для средней нагрузки PA192A .310-.500 STRAND

Зажим для посыльного с крючком J2235

H-J2235 используется на изолированном коммуникационном проводе 0,250 дюйма. Эти зажимы используются для касательной конструкции или углов до 10 градусов. Крючок предназначен для натягивания и безопасности. Длина поверхности зажима составляет 1 7/8 дюйма. H-J2235 используется для более тяжелых конструкций.

Зажим для посыльного с крючком J2235

Зажим Messenger с крючком J2245 шириной 3,25 дюйма

H-J2245 используется на изолированном коммуникационном проводе 0,250 дюйма. Эти зажимы используются для касательной конструкции или углов до 10 градусов. Крючок предназначен для натягивания и безопасности. Длина поверхности зажима составляет 3 1/4 дюйма. H-J2245 используется для более тяжелых конструкций.

Зажим Messenger с крюком J2245

Зажим посыльный с крючком MB-62 .25-.61 STRAND
  • .25-.61 СТЯЖКА .16-.25 ЗАЗЕМЛЕНИЕ 5/8 Болт
  • Изогнутая канавка для большей поддержки кабеля
  • Выступ на нижней канавке поднимается вверх для поддержки кабеля во время установки
  • Крюк для поддержки опоры во время натягивания
  • Независимый зажим — посыльный остается зажатым, если происходит усадка полюса.
  • Обеспечивает зазор между полюсами 1 «
  • Изготовлен из ковкого чугуна, горячеоцинкованный
Зажим для посыльного с крюком MB-62 .25-.61 Зажим посыльный с крючком МБА-72.25-.72 НИТИ

.25-.72 STRAND .12 «- .25» ЗАЗЕМЛЕНИЕ ПРОВОДА

  • Изогнутая канавка для посадки для лучшей поддержки
  • Корпус с резьбой для болта 5/8 «
  • Крюк для поддержки посыльной во время натягивания
  • Отбойники выступа в канавке для посылок — до поддержки кабеля во время установки.
  • Независимый зажим — зажим остается плотно закрепленным на опоре при усадке полюса.
  • Зубья на ножках, препятствующие перемещению.

Материал: Алюминиевый сплав
Зажим для посыльного с крюком MBA-72.25-.72 НИТИ.

Зажим для посыльного с крюком MSBC-56, диапазон 0,398–0,56 дюйма

Может использоваться для поддержки волокна оптический кабель, может быть монтируется на круглых или плоских поверхностях, на опоре или на стойке, вертикальная опора для пальцев кабель во время натягивания, диапазон зажима: 0,398 дюйма — 0,56 дюйма, монтажное отверстие 11/16 дюйма
Материал:

  • Корпус и держатель: алюминий Allo
  • Крепеж: сталь; горячее погружение Оцинкованный

Зажим Messenger с крючком PA292X

PA292X используется на.От 109 дюймов до .134 дюймов, голый или изолированный коммуникационный провод. Крюк служит предохранительным устройством и может использоваться при натягивании кабеля. Секции зажима и крюк подходят для крепежного болта на опоре диаметром 5/8 дюйма. Длина поверхности зажима составляет 1-3 / 4 дюйма.

PA292X Зажим для посыльного с крючком

Зажим Messenger с крючком PA296X

PA296X используется на изолированном коммуникационном проводе 0,250 дюйма. Эти зажимы используются для строительства по касательной или под углом до 10 градусов.Крючок предназначен для натягивания и безопасности. Длина поверхности зажима составляет 3-1 / 4 дюйма.
PA296X используется для более тяжелых конструкций.
PA296X Зажим для посыльного с крючком.

ПОДВЕСКА МЕССЕНДЖЕРА 1/4 «-3/8» STRAND H-J1070

Подвеска для кабеля J1070 изготовлена ​​методом горячей штамповки из стали с открытым подом 1/2 «x 2» со специально изогнутой канавкой, которая позволяет использовать ее как на углах, так и на прямых участках. Два гусеничных болта 1/2 дюйма из высокоуглеродистой стали зажимают прядь.
Монтажные отверстия имеют диаметр 9/16 дюйма и 11/16 дюйма для винта с торцевой головкой 1/2 дюйма и сквозного болта 5/8 дюйма.

Подвесной зажим с одним болтом — прямой J1095 отверстие 11/16 дюйма

Длина: 2-1 / 2 дюйма
Монтажное отверстие: 11/16 дюйма

* Используется со сквозными болтами в качестве зажимного элемента

* Надежно прижимает несущий трос к опоре

* Между зажимом используются гайка и квадратная шайба
и опора для обеспечения надлежащего расстояния

* Состоит только из зажимных элементов — используется с болтами от 5⁄8 дюйма до
для затягивания зажима на проводе, а также на опоре

* Плотно зажимает 1⁄4 дюйма (6.От 6 м) до 7⁄16 дюйма (16 м) в диаметре

* Изготовлен из высококачественной стали, оцинкован горячим способом


Сервировочный рукав 1/2 «Hubbell 6456

Hubbell 6456 Сервировочная гильза , для прядей диаметром 1/2 дюйма. Для удержания свободного конца растяжки, выступающей за зажим растяжки. Обслуживающие втулки имеют расширяющийся конец для увеличения скорости. Горячее цинкование.
Технические характеристики:

  • Покрытие: оцинкованное, ASTM A-153
  • Материал: Сталь
  • Длина: 2.25 «

Сервировочный рукав 1/4 «Hubbell 6452

Hubbell 6452 Сервировочная гильза , для прядей диаметром 1/4 дюйма. Для удержания свободного конца растяжки, выступающей за зажим растяжки. Обслуживающие втулки имеют развальцованный конец для увеличения скорости. Горячее цинкование.
Технические характеристики:

  • Покрытие: оцинкованное, ASTM A-153
  • Материал: Сталь
  • Длина: 1,38 дюйма

Обслуживающий рукав 3/8 «Hubbell 6454

Hubbell 6454 Сервировочная гильза , для прядей диаметром 3/8 дюйма.Для удержания свободного конца оттяжки, выступающего за зажим оттяжки. Обслуживающие рукава имеют расширяющийся конец для ускорения нанесения. Горячее цинкование.
Технические характеристики:

  • Покрытие: оцинкованное, ASTM A-153
  • Материал: Сталь
  • Длина: 1,75 дюйма

Обслуживающий рукав 5/16 «Hubbell 6453

Hubbell 6453 Обслуживающая гильза , для прядей диаметром 5/16 дюйма. Для удержания свободного конца растяжки, выступающей за зажим оттяжки.Обслуживающие рукава имеют расширяющийся конец для ускорения нанесения. Горячее цинкование.
Технические характеристики:

  • Покрытие: оцинкованное, ASTM A-153
  • Материал: Сталь
  • Длина: 1,50 дюйма

Обслуживающий рукав 7/16 «Hubbell 6455

Hubbell 6455 Сервировочная гильза , для стренги диаметром 7/16 дюйма. Для удержания свободного конца растяжки, выступающего за зажим оттяжки. Обслуживающие гильзы имеют расширяющийся конец для ускорения нанесения.Горячее цинкование.
Технические характеристики:

  • Покрытие: Оцинкованное, ASTM A-153
  • Материал: Сталь
  • Длина: 2,00 дюйма

Конец зажима для тротуара J0522 Размер трубы: 2 дюйма и 2-1 / 2 дюйма требуется J931

Эти чугунные фитинги используются со стандартными трубами возле тротуаров и зданий, где недостаточно места для стандартных оттяжек и где необходимо поддерживать зазор между головками. Для концевого фитинга J0522 требуется растяжка J931, которую необходимо заказывать отдельно.

Конец зажима для тротуара J1502 Размер трубы: 2 дюйма

Эти чугунные фитинги используются со стандартными трубами возле тротуаров и зданий, где недостаточно места для стандартных оттяжек и где необходимо поддерживать зазор между головками.

Тротуарная опорная плита J1501 Размер трубы: 2 дюйма

Эти чугунные фитинги используются со стандартными трубами возле тротуаров и зданий, где недостаточно места для стандартных оттяжек и где необходимо поддерживать зазор между головками.

Усиливающая скоба Storm 1/8 x 1-3 / 8 «x 9» H-8001 Allied Bolt 8001
  • Оба отверстия имеют диаметр 11/16
  • Болт Allied 8001 Используется для поддержки внешнего конца удлинительных болтов при установке параллельной линии к существующей воздушной установке.
  • Расстояние между подвесным зажимом и вышеуказанным монтажным отверстием составляет 8-3 / 4 дюйма.
  • Размер заготовки 1/8 дюйма x 1-3 / 8 дюйма x 9 дюймов
  • Штампован из стали AISI 1018.
  • Горячее цинкование в соответствии со спецификацией ASTM B695.
Усиливающая скоба 1-3 / 8 «H-8001
Усиливающий ремень Storm 1/8 «x 1-3 / 4» x 6 «H-J7905

Отверстия 9/16 и 11/16 «, длина 6»

Характеристики:

  • Используется с зажимами для подвешивания кабеля.
  • Усиливающие ремни поддерживают опорный болт в местах более высоких, чем обычно, нагрузочных нагрузок, таких как длинные пролеты. Нижнее отверстие надевается мессенджера болта и верхним концом крепится к столбу с запаздыванием винтом.
Усиливающий ремень Storm 1/8 «x 2» x 6 «H-J7908

11/16 и 13/16 ОТВЕРСТИЕ

Характеристики:

  • Используется с зажимами для подвешивания кабеля.
  • Усиливающие ремни поддерживают опорный болт в местах более высоких, чем обычно, нагрузочных нагрузок, таких как длинные пролеты. Нижнее отверстие надевается мессенджера болта и верхним концом крепится к столбу с запаздыванием винтом.
Прямой подвесной зажим 5/8 «MSI H-J25088.1

MSI H-J25088.1 Прямой подвесной зажим 5/8 «, с плоским держателем Пластина , используется со сквозными болтами для использования в качестве зажимного элемента. Этот плоский зажим с 3 отверстиями надежно закрепляет трос на опоре, он использует гайку и квадратную шайбу, которые используются между зажимом и опорой для обеспечения надлежащего расстояния.
Технические характеристики:

  • Плотно захватывает промежуточную прядь диаметром от 1/4 «(6,6 м) до 7/16» (16 м)
  • 3-болта, плоские
  • Диаметр зажимного болта: 1/2 «
  • Длина зажима: 5-3 / 4″
  • Диаметр монтажного отверстия: 11/16 «X 15/16 «
  • Изготовлен из высококачественной стали, горячеоцинкованный
ЗАЖИМ ПОДВЕСКИ 3-БОЛТОВЫЙ ДЛЯ КАБЕЛЯ РИСУНОК 8 (.148–0,250 дюйма) H-7027

Используется для крепления кабеля с цифрой 8 к телефонным столбам. Каждый подвесной зажим состоит из двух алюминиевых пластин, двух болтов с квадратным подголовком 1/2 дюйма и двух квадратных гаек. Пластины выдавлены и штампованы из алюминия 6063-T6. Центральное отверстие вмещает болты 5/8 дюйма. Рис. 8 Подвесные зажимы с тремя болтами имеют длину 6 дюймов. Болт с квадратной головкой и гайки изготовлены из стали класса 2. Болты с квадратной головкой и квадратные гайки оцинкованы горячим способом в соответствии со спецификацией ASTM A153. .148-.250 «) H-7027.

ЗАЖИМ ТАНГЕНТНОЙ ОПОРЫ .148 «ДО .250» H-5904

Используется для крепления кабеля с цифрой 8 к полюсам.

Зажимные пластины и J-образные крючки изготовлены из алюминия.

J-образные крюки предназначены для втыкания в опоры при установке, чтобы предотвратить перемещение во время натяжения кабеля.

Устраняет необходимость в предварительном зачистке коммуникационного провода.

Размер болта 5/8 «.

Зажимы для посыльного с крючками

ТАНГЕНТНЫЙ ОПОРНЫЙ ЗАЖИМ.148 «ДО .250» H-5904

Используется для крепления кабеля с цифрой 8 к полюсам.

Зажимные пластины и J-образные крючки изготовлены из алюминия.

J-образные крюки предназначены для втыкания в опоры при установке, чтобы предотвратить перемещение во время натяжения кабеля.

Устраняет необходимость в предварительном зачистке коммуникационного провода.

Размер болта 5/8 «.

Зажим посыльного H-PA166A Зажим посыльного .162 — .257 Strand

0162-.257 Прядь или проволока для болта 5/8

  • Маленький экономичный зажим для легкой конструкции
  • Натяжной палец входит в зажимную пластину
  • Задняя часть корпуса зажима утоплена для установки на гайку.
  • Вторая гайка фиксирует зажимную пластину и обеспечивает надежный, независимый зажимной катион независимо от усадки древесины
  • Ширина 1-3 / 4 x высота 2,5 дюйма
Зажим для посыльного с крючком J2235

H-J2235 используется на изолированном коммуникационном проводе 0,250 дюйма. Эти зажимы используются для касательной конструкции или углов до 10 градусов. Крючок предназначен для натягивания и безопасности. Длина поверхности зажима составляет 1 7/8 дюйма. H-J2235 используется для более тяжелых конструкций.

Зажим для посыльного с крюком J2235

Зажим Messenger с крючком PA296X

PA296X используется на.Изолированный коммуникационный провод диаметром 250 дюймов. Эти зажимы используются для строительства по касательной или под углом до 10 градусов. Крючок предназначен для натягивания и безопасности. Длина поверхности зажима составляет 3-1 / 4 дюйма.
PA296X используется для более тяжелых конструкций.
PA296X Зажим для посыльного с крючком.

Зажим посыльный с крючком MB-62 .25-.61 STRAND
  • .25-.61 STRAND .16-.25 ПРОВОД ДЛЯ ЗАЗЕМЛЕНИЯ 5/8 Болт
  • Изогнутая канавка для большей поддержки кабеля
  • Кромка на нижней канавке поднимается вверх для поддержки кабеля во время установки
  • Крюк для поддержки посыльного во время операции натягивания
  • Независимый зажим — опора остается зажатой, если происходит усадка полюса.
  • Обеспечивает зазор между полюсами 1 «
  • Изготовлен из высокопрочного чугуна, горячеоцинкованный
Зажим посыльного с крюком MB-62.25-.61 ПРЯТЬ Зажим для посыльного с крюком MSBC-56, диапазон 0,398–0,56 дюйма

Может использоваться для поддержки волокна оптический кабель, может быть монтируется на круглых или плоских поверхностях, на опоре или на стойке, вертикальная опора для пальцев кабель во время натягивания, диапазон зажима: 0,398 дюйма — 0,56 дюйма, монтажное отверстие 11/16 дюйма
Материал:

  • Корпус и держатель: алюминий Allo
  • Крепеж: сталь; горячее погружение Оцинкованный

Зажим Messenger с крючком PA292X

PA292X используется на.От 109 дюймов до .134 дюймов, голый или изолированный коммуникационный провод. Крюк служит предохранительным устройством и может использоваться при натягивании кабеля. Секции зажима и крюк подходят для крепежного болта на опоре диаметром 5/8 дюйма. Длина поверхности зажима составляет 1-3 / 4 дюйма.

PA292X Зажим для посыльного с крючком

Зажим посыльный с крючком MBA-72 .25-.72 STRAND

.25-.72 STRAND .12 «- .25» ЗАЗЕМЛЕНИЕ ПРОВОДА

  • Изогнутая канавка для посадки для лучшей поддержки
  • Корпус с резьбой для болта 5/8 «
  • Крюк для поддержки посыльной во время натягивания
  • Отбойники выступа в канавке для посылок — до поддержки кабеля во время установки.
  • Независимый зажим — зажим остается плотно закрепленным на опоре при усадке полюса.
  • Зубья на ножках, препятствующие перемещению.

Материал: Алюминиевый сплав
Зажим для посыльного с крюком MBA-72.25-.72 НИТИ.

Зажим Messenger с крючком J2245 шириной 3,25 дюйма

H-J2245 используется на изолированном коммуникационном проводе 0,250 дюйма. Эти зажимы используются для касательной конструкции или углов до 10 градусов. Крючок предназначен для натягивания и безопасности. Длина поверхности зажима составляет 3 1/4 дюйма. H-J2245 используется для более тяжелых конструкций.

Зажим Messenger с крюком J2245

Зажим для посыльного для средних нагрузок PA192A .310-.500 STRAND

.310-.500 STRAND .125-.184 ДИАПАЗОН ПРОВОДОВ
Изогнутая зажимная канавка длиной 6 дюймов для соответствия провисанию пролета. Для крепления кабеля среднего размера и триплекса. Широкие пазы на концах для углов. Зубы на стопах сопротивляются выемке. Сглаженная область для натягивания. Специальная гайка, удерживающая отверстие для болта крепления корпуса.

  • Изогнутая зажимная канавка длиной 6 дюймов для соответствия провисанию пролета.
  • Большой паз на концах канавок для углов.
  • Зубы на ступнях устойчивы к прорезанию.
  • Сглаженная область для натягивания.
  • Для крепления кабеля среднего размера и триплекса.
  • Специальная гайка, удерживающая отверстие для болта крепления корпуса.
Диаметр установочного болта. 5/8 дюйма
Зазор между полюсами 2,25 дюйма
Провод заземления Диаметр. Диапазон .125-.184
MessengerRange (дюймы) .310-.5
Диаметр зажимного болта 1/2 «X2

Зажим для средней нагрузки PA192A .310-.500 STRAND

Удлинительный кронштейн Messenger 12 «SCB-12-5

Обеспечивает зазор 12 дюймов от стойки и крепится двумя монтажными болтами 5/8 дюйма.Зажимные пластины могут быть двусторонними, что позволяет использовать опоры широкого диапазона диаметров.

  • Ковкий чугун Glavanisex горячего погружения

% PDF-1.7 % 1007 0 объект > эндобдж 1026 0 объект > эндобдж 1824 0 объект > поток Acrobat Distiller 5.0.5 для Macintosh 3003-02-24T17: 03: 14Z2008-08-07T09: 01: 47-05: 002008-08-07T09: 01: 47-05: 00uuid: 245cb75a-1b95-11d9-a8b9-003065965cdeuuid: d81177bb-a4bb-4197-9929-8e0f0226732capplication / pdf конечный поток эндобдж 1059 0 объект > / Кодировка >>>>> эндобдж 995 0 объект > эндобдж 1008 0 объект > эндобдж 1258 0 объект > эндобдж 1259 0 объект > эндобдж 1534 0 объект > эндобдж 1535 0 объект > эндобдж 1536 0 объект > эндобдж 1537 0 объект > эндобдж 1538 0 объект > эндобдж 1539 0 объект > эндобдж 1540 0 объект > эндобдж 1541 0 объект > эндобдж 1542 0 объект > эндобдж 1543 0 объект > эндобдж 1260 0 объект > эндобдж 1261 0 объект > эндобдж 1265 0 объект > эндобдж 1267 0 объект > эндобдж 1294 0 объект > эндобдж 1296 0 объект > эндобдж 1302 0 объект > эндобдж 1304 0 объект > эндобдж 1310 0 объект > эндобдж 1312 0 объект > эндобдж 1318 0 объект > эндобдж 1319 0 объект > эндобдж 1320 0 объект > эндобдж 1321 0 объект > эндобдж 1500 0 объект > эндобдж 1501 0 объект > эндобдж 1502 0 объект > эндобдж 1503 0 объект > эндобдж 1504 0 объект > эндобдж 1505 0 объект > эндобдж 1506 0 объект > эндобдж 1313 0 объект > эндобдж 1311 0 объект > эндобдж 1305 0 объект > эндобдж 1303 0 объект > эндобдж 1297 0 объект > эндобдж 1295 0 объект > эндобдж 1286 0 объект > эндобдж 1266 0 объект > эндобдж 1262 0 объект > эндобдж 996 0 объект > эндобдж 997 0 объект > эндобдж 1171 0 объект > эндобдж 998 0 объект > эндобдж 1635 0 объект > эндобдж 1001 0 объект > эндобдж 1002 0 объект > эндобдж 1003 0 объект > эндобдж 895 0 объект > / Font> / ProcSet [/ PDF / Text / ImageB] / ExtGState >>> / Type / Page >> эндобдж 910 0 объект > / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / Type / Page >> эндобдж 911 0 объект > поток HVnF} ‘ا * /} epID # (`$ ZRCJ2Ii (Y «} ($ wvfΙQDjдhx5 & h ^ GnEtG ч + PG ~ L, 1.! ev5jӢ

y.6 ~ F6gdI, # @ (Kh $ K $ E {} VDi ފ rʺ @ K% ‘+ b5b3ǪY5 Ws # | Q (IUc% ۰ @ «Mi8

Алюминиевые зажимы для проводов — 3/16 дюйма — Проволока для ограждения — Провода для транспортных средств — Организация кабелей

Отправка в: США, Канада, Великобритания, Китай, Мексика, Германия, Япония, Бразилия, Франция, Австралия, Российская Федерация, Дания, Румыния, Словакия, Болгария, Чехия, Финляндия, Венгрия, Латвия, Литва, Мальта, Эстония. , Греция, Португалия, Кипр, Словения, Швеция, Корея, Юг, Индонезия, Тайвань, Южная Африка, Таиланд, Бельгия, Гонконг, Ирландия, Нидерланды, Польша, Испания, Италия, Австрия, Багамы, Израиль, Новая Зеландия, Филиппины, Сингапур, Швейцария, Норвегия, Саудовская Аравия, Украина, Объединенные Арабские Эмираты, Катар, Кувейт, Бахрейн, Хорватия, Республика, Малайзия, Чили, Колумбия, Коста-Рика, Доминиканская Республика, Панама, Тринидад и Тобаго, Гватемала, Сальвадор, Гондурас , Ямайка, Антигуа и Барбуда, Аруба, Белиз, Доминика, Гренада, Сент-Китс-Невис, Сент-Люсия, Монтсеррат, острова Теркс и Кайкос, Барбадос, Бангладеш, Бермуды, Бруней-Даруссалам, Боливия, Эквадор, Египет, Французская Гвиана, Гернси, Гибралтар, Гваделупа, Исландия, Джерси, Иордания, Камбоджа, Каймановы острова ands, Лихтенштейн, Шри-Ланка, Люксембург, Монако, Макао, Мартиника, Мальдивы, Никарагуа, Оман, Перу, Пакистан, Парагвай, Реюньон, Вьетнам, Уругвай

Исключено: Аляска / Гавайи, протектораты США, APO / FPO, Таджикистан, Казахстан, Бутан, Кыргызстан, Узбекистан, Туркменистан, Индия, Непал, Армения, Монголия, Азербайджанская Республика, Грузия, Афганистан, Лаос, Македония, Андорра, Черногория, Ватикан. Государство, Сан-Марино, Сербия, Беларусь, Шпицберген и Ян-Майен, Молдова, Албания, Босния и Герцеговина, Западная Сахара, Центральноафриканская Республика, Остров Святой Елены, Танзания, Уганда, Джибути, Сьерра-Леоне, Лесото, Гана, Мозамбик, Конго, Республика из Конго, Демократической Республики, Руанды, Чада, Либерии, Гвинеи, Ливии, Майотты, Сейшельских островов, Эфиопии, Малави, Сенегала, Коморских островов, Туниса, Ботсваны, Экваториальной Гвинеи, Габонской Республики, Нигерии, Мавритании, Гвинеи-Бисау, Кения, Свазиленд, Алжир, Мадагаскар, Острова Зеленого Мыса, Зимбабве, Ангола, Бурунди, Маврикий, Камерун, Того, Кот-д’Ивуар (Кот-д’Ивуар), Эритрея, Мали, Гамбия, Нигер, Буркина-Фасо, Марокко, Сомали, Замбия, Бенин, Намибия, Фолклендские острова (Мальвинские острова), Суринам, Гайана , Аргентина, Венесуэла, Гренландия, Сен-Пьер и Микелон, Виргинские острова (U.S.), Британские Виргинские острова, Пуэрто-Рико, Гаити, Нидерландские Антильские острова, Сент-Винсент и Гренадины, Ангилья, Микронезия, Уоллис и Футуна, Кирибати, Западное Самоа, Вануату, Американское Самоа, Науру, Новая Каледония, Ниуэ, Соломоновы Острова, Острова Кука, Тувалу, Французская Полинезия, Гуам, Фиджи, Папуа-Новая Гвинея, Маршалловы острова, Тонга, Палау, Турция, Йемен, Ирак, Ливан, Иран, Судан, Бирма, Куба, Республика

.

Добавить комментарий

Ваш адрес email не будет опубликован.
