расшифровка маркировки, особенности, стандарты и устройство

Сложные температурные условия в помещении налагают условия на все приборы и электрические сети. Высокие температуры и высокий уровень влажности повышают риск обрыва проводов и кабелей. Для работы в саунах, банях, бассейнах применяют специальные термостойкие проводники, в том числе РКГМ.

Содержание

  1. Сокращение и технические характеристики
  2. Из чего состоит RCGM
  3. Область применения
  4. Производители проводов РКГМ
  5. Разновидности жил
  6. Рекомендации по монтажу

Сокращения и технические условия

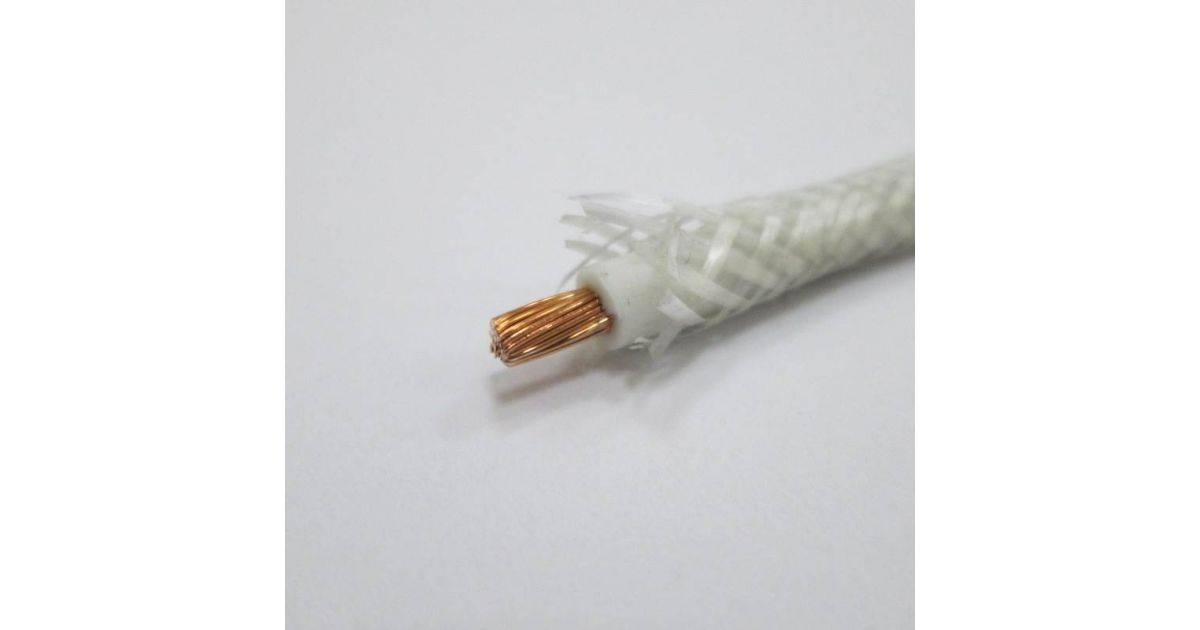

Провод термостойкий РКГМ

Кабель термостойкий — вид кабельной продукции, обладающий высокой степенью устойчивости к негативным факторам. Особенностью данного вида изделий является наличие дополнительного утеплителя из негорючего материала. Они бывают однопроволочными и многопроволочными. Первые более жесткие, негибкие. Их следует укладывать с наименьшим количеством креплений. Пониженное сопротивление при работе на низких частотах. Многожильный подходит для установок с большим количеством поворотов. Разновидностью таких кабелей с многопроволочной структурой является проводник РКГМ.

Обозначение маркировки кабеля

Провод термостойкий РКГМ предназначен для сетей напряжением до 660 В. Основные характеристики можно найти в описании наименования. Маркировка расшифровывается традиционным для проводов способом:

  • Материал жил — медь, так как в начале маркировки нет буквы А.
  • РК — изоляция из силиконовой резины.
  • Г — гибкий.
  • М — наружная оплетка из стекловолокна. Дополнительно пропитан термостойким лаком и эмалью.


За буквенным кодом следует цифра. Он показывает, какую площадь поперечного сечения имеет данный проводник. В зависимости от этого показателя кабель может пропускать ток разной величины.

Технические характеристики RCGM

Провод небронированный. Технические характеристики RCGM:

  • Рабочее напряжение 180, 220, 380 и 660 вольт.
  • 4 класс гибкости.
  • Многожильный провод.
  • Сечение — от 0,75 кв.мм. до 120 кв.мм.
  • Минимальный радиус изгиба составляет 2 диаметра.
  • Работает при 100% влажности. При этом температура должна быть не выше 35°С.
  • Рабочая частота до 400 Гц.
  • Может работать при давлении от 130 Па (1 мм рт. ст.) до 294 кПа.
  • Диапазон рабочих температур от -60°С до +180°С.
  • Минимальная температура прокладки 15°С.
  • Работает 8 лет при соблюдении условий эксплуатации.
  • Устойчив к возгоранию.
  • Возможность установки в условиях образования грибков, плесени.
  • Виброустойчивость.

Доступны различные диаметры и веса. Продается бухтами длиной 100 и 200 метров.

В процессе монтажа допускается многократный изгиб проводника (около 15 раз) без его повреждения.

Из чего состоит РКГМ

Проводная конструкция

Обязательными элементами кабеля РКГМ являются:

  • Изоляция. Этот слой расположен над веной. Изготовлен из силиконовой резины. Толщина изоляционного слоя зависит от рабочего напряжения, на которое рассчитан проводник. Увеличивается с увеличением нагрузки.
  • Внешняя оболочка. Представляет собой оплетку из стекловолоконных нитей со специальной пропиткой лаком КО-921. Придает изделию повышенную прочность и гибкость.

Использование изоляции и внешней оболочки делает кабель РКГМ надежным и позволяет использовать его в сложных климатических условиях.

Область применения

Открытые трубопроводы

В быту и промышленности машины работают на основе электромагнитной индукции. При коммутации места контактов сильно нагреваются, что может привести к разрушению обычного провода. Кабели РКГМ сконструированы таким образом, что разрушения не происходит даже при больших перепадах температур.

Поскольку провод термостойкий, его обычно используют в местах с высокими температурами. Благодаря своим характеристикам проводник применяется в следующих условиях:

  • Монтаж электрических цепей в помещениях и на открытом воздухе в условиях умеренного климата.
  • Изготовление обмоток в мощном оборудовании.
  • Использование в химической промышленности.
  • Жилищное строительство. Создание группы освещения, подключение бытовой техники и розеток в помещениях с повышенной температурой и влажностью.
  • Установка в местах с высоким риском образования плесени и грибка.


В быту РКГМ применяется в банях, саунах, помещениях с повышенными температурами. Его активно используют в ванных комнатах и ​​подвалах. С помощью термостойкого провода РКГМ 2,5 также можно подключить электроплиты, духовки и другую мощную технику на кухне или в ванной.

Проводник не пригоден для работы при отрицательных температурах. Оболочка имеет низкую устойчивость к холодным условиям, поэтому следует выбирать другую кабельную продукцию.

Производители проводов РКГМ

Катушка провода РКГМ

Производством кабеля РКГМ занимаются многие заводы электромеханических изделий. Наиболее качественную продукцию по ГОСТу и широко распространенную продукцию производят следующие предприятия:

  • Уралкабель.
  • Камкабель.
  • Рыбинсккабель.

Изготовители обязаны изготавливать кабель в соответствии с техническими условиями ТУ16.К80-09-90.

Разновидности жил

РКГМ-0,5

Кабель РКГМ выпускается на разные рабочие частоты, с разным сечением и, соответственно, с разными параметрами. Основные марки проводника:

  • РКГМ-0,5. 0,5 кв.мм. Это сечение провода. Работает на частоте до 400 Гц.
  • РКГМ-16. Участок 16 кв.м. Условия применения — от -70°С до +190°С с частотой до 400 Гц. Нельзя использовать во враждебной среде.
  • РКГМ-50. Сечение 50 кв.мм., основное применение электроагрегаты на давление от 1,4 кПа до 295 кПа. Температурный диапазон от +60°С до +180°С.
  • РКГМ-95. Предназначен для использования только при 660В и 400Гц. Средняя температура использования 25-35°С.
  • РКГМ-150. Наиболее крупные изделия используются при напряжении 380-660 В и частоте 100-400 Гц. Возможна установка при температуре от +15°С до +30°С. Рабочее давление от 1 кПа до 300 кПа.


Класс гибкости и свойства также определяются количеством проводников.

Рекомендации по установке

При монтаже скрытой электропроводки в деревянном доме все соединения должны выполняться в металлических распределительных коробках

Для того чтобы проводник исправно и надежно функционировал в течение заявленного срока, необходимо соблюдать требования эксплуатации. При прокладке учитывайте следующие правила:

  • Кабельную линию можно поворачивать только под прямым углом.
  • Возможна вертикальная и горизонтальная разводка.
  • Пересечение кабелей нежелательно.
  • Оптимальное расстояние между кабелем и нагревательной трубой 3 см и более.
  • Расстояние до окон или дверей не менее 10 см.

Установка возможна как открытая, так и скрытая. При открытой прокладке провода могут укладываться в швеллеры, гофрированные трубы, трубы жесткого каркаса, плетеные металлические рукава. Закрытая проводка более сложная. Мастер обязан соблюдать все требования и рекомендации, регламентированные техническими условиями. Также возможна воздушная прокладка проводников. Подходит для подвесных потолков и полов.

Перед установкой необходимо проверить провода. Не должно быть перегибов, пробоев изоляции, оголенных участков. Индикатор тестирует кабели до и после установки.

расшифровка маркировки, особенности, стандарты и устройство

Содержание статьи:

  • Аббревиатура и технические условия
  • Что такое РКГМ
  • Область применения
  • Производители проволоки РКГМ
  • Разновидности проводников
  • Рекомендации по установке

Сложный температурный режим в помещении налагает условия на все приборы и электрические сети. При высоких температурах и высоком уровне влажности возрастает риск разрушения проводов и кабелей. Для работы в саунах, банях, бассейнах используются термостойкие проводники специального назначения, среди которых РКГМ.

Сокращения и технические условия

РКГМ проволока термостойкая

Кабель термостойкий — вид кабельной продукции, характеризующийся высокой степенью устойчивости к воздействию негативных факторов. Особенностью изделий этого типа является наличие дополнительного утеплителя из негорючего материала. Они бывают однопроволочными и многопроволочными. Первые более жесткие, негибкие. Их следует укладывать с наименьшим количеством креплений. Сопротивление уменьшается при работе на низких частотах. Многожильные подходят для монтажа с большим количеством изгибов и поворотов. Разновидностью таких кабелей с многопроволочной структурой является проводник РКГМ.

Маркировка кабеля

Провод термостойкий РКГМ предназначен для сетей напряжением до 660 В. Основные характеристики указаны в описании наименования. Маркировка расшифровывается традиционным для проводов способом:

  • Материал жилы — медь, так как буква А в начале маркировки отсутствует.
  • РК — изоляция из силиконовой резины.
  • Г — гибкий.
  • М — наружная оплетка из стекловолокна. Дополнительно пропитан термостойким лаком и эмалью.
За буквенным кодом следует цифра. Он показывает, какую площадь сечения имеет данный проводник. В зависимости от этого показателя кабель может пропускать ток разной величины.

Технические характеристики РКГМ

Провод небронированный. Технические характеристики РКГМ:

  • Рабочее переменное напряжение 180, 220, 380 и 660 Вольт.
  • 4 класс гибкости.
  • Многожильный провод.
  • Сечение — от 0,75 кв.мм. до 120 кв.мм.
  • Минимальный радиус изгиба 2 диаметра.
  • Работает при 100% влажности. Температура при этом не должна быть выше 35°С.
  • Рабочая частота до 400 Гц.
  • Может работать при давлении от 130 Па (1 мм рт.ст.) до 294 кПа.
  • Диапазон рабочих температур от -60°С до +180°С.
  • Минимальная температура прокладки 15°С.
  • Работает 8 лет при соблюдении условий эксплуатации.
  • Устойчивость к горению.
  • Возможность установки в условиях образования грибков, плесени.
  • Устойчивость к вибрации.

Доступны различные диаметры и веса. Продается бухтами длиной 100 и 200 метров.

При монтаже допускать многократное изгибание проводника (около 15 раз) без его повреждения.

Что такое РКГМ

Проводная конструкция

Обязательными элементами кабеля РКГМ являются:

  • Изоляция. Этот слой расположен над веной. Изготовлен из силиконовой резины. Толщина изоляционного слоя зависит от рабочего напряжения, на которое рассчитан проводник. Увеличивается с увеличением нагрузки.
  • Внешняя оболочка. Представляет собой оплетку из стекловолоконных нитей со специальной пропиткой лаком КО-921. Придает изделию повышенную прочность и гибкость.

Использование изоляции и внешней оболочки делает кабель РКГМ надежным и позволяет использовать его в сложных климатических условиях.

Область применения

Открытая электропроводка

В быту и промышленности работают машины на основе электромагнитной индукции. Во время коммутации места контактов сильно нагреваются, что может повредить обычный провод. Кабели РКГМ сконструированы так, что разрушения не происходит даже при больших перепадах температур.

Поскольку провод термостойкий, его обычно используют в местах с высокой температурой. Благодаря своим характеристикам проводник используется в следующих условиях:

  • Монтаж электрических цепей в помещениях и на улице в условиях умеренного климата.
  • Создание обмоток в мощном оборудовании.
  • Использование в химической промышленности.
  • Жилищное строительство. Создание группы освещения, подключение бытовых приборов и розеток в помещениях с повышенной температурой и влажностью.
  • Установка в местах с высоким риском образования плесени и грибка.
В быту РКГМ применяют в банях, саунах, помещениях с повышенными температурами. Его активно используют в ванных комнатах и ​​подвалах. С помощью термостойкого провода РКГМ 2,5 также можно подключить электроплиты, духовки и другую мощную технику на кухне или в ванной.

Проводник не пригоден для эксплуатации при низких температурах. Оболочка имеет низкую устойчивость к холодным условиям, поэтому следует выбирать другую кабельную продукцию.

Производители проволоки РКГМ

Проволока РКГМ в катушках

Производство кабеля РКГМ осуществляется многими заводами электромеханических изделий. Наиболее качественную по ГОСТу и обыкновенную продукцию выпускают следующие предприятия:

  • Уралкабель.
  • Камкабель.
  • Рыбинсккабель.

Производители обязаны выпускать кабель по ТУ16.К80-09-90.

Разновидности жил

РКГМ-0,5

Кабель РКГМ выпускается на разные рабочие частоты, с разным сечением и, соответственно, с разными параметрами. Основные разновидности проводника:

  • РКГМ-0,5. 0,5 кв.мм. Является сечением провода. Работает на частоте до 400 Гц.
  • РКГМ-16. Участок 16 кв.м. Условия применения — от -70°С до +190°С с частотой до 400 Гц. Не используйте в агрессивной среде.
  • РКГМ-50. Сечение 50 кв.мм., основное применение электроагрегаты на давление от 1,4 кПа до 295 кПа. Температурный диапазон от +60°С до +180°С.
  • РКГМ-95. Предназначен для использования только при напряжении 660В и частоте 400Гц. Средние температуры использования 25-35°С.
  • РКГМ-150. Наиболее крупные изделия используются при напряжении 380-660 В и частоте 100-400 Гц. Его можно устанавливать при температуре от +15°С до +30°С. Рабочее давление от 1 кПа до 300 кПа.
Класс гибкости и свойства также определяются количеством токопроводящих жил.

Рекомендации по установке

При монтаже скрытой проводки в деревянном доме все соединения должны выполняться в металлических монтажных коробках

Для того чтобы проводник работал эффективно и надежно в течение заявленного срока, необходимо соблюдать требования эксплуатации. При укладке учитывайте следующие правила:

  • Поворачивайте кабельную линию только под прямым углом.
  • Возможна вертикальная и горизонтальная установка.
  • Нежелательно допускать пересечения кабелей.
  • Оптимальное расстояние между кабелем и трубой отопления 3 см и более.
  • Расстояние до окон или дверей не менее 10 см.

Установка возможна как открытая, так и скрытая. При открытой прокладке провода можно прокладывать в швеллерах, гофротрубах, трубах жесткого каркаса, металлических рукавах с оплеткой.
