Какие виды защиты обеспецивают выключатели дифференциального тока: Устройства защиты от дифференциальных токов | Защитные устройства SENTRON

Содержание

Как выбрать автомат защиты – советы по самостоятельному ремонту от Леруа Мерлен в Волжском

Автомат защиты – это автоматический выключатель, обеспечивающий защиту человека от поражения электрическим током. В обычных условиях электрический ток проходит через автомат защиты к потребителю. При нарушении нормального режима (включении большого количества бытовых электроприборов или неисправности некоторых из них) срабатывают расцепители автоматического выключателя, обесточивая цепь питания. Чрезмерный электрический ток может привести к выходу из строя всех бытовых электроприборов, к перегреву электропроводки, возгоранию и пожару. Поэтому основная задача – разорвать цепь до того, как чрезмерный ток сможет нанести какие-либо повреждения, и тем самым защитить электропроводку и приборы от электрических ударов.

Типы автоматов защиты

  • Устройства защитного отключения (УЗО)
  • Дифференциальный автомат

Основное отличие УЗО от дифференциального автомата заключается в том, что в УЗО отсутствует защита от короткого замыкания. Как правило, для нормальной и безопасной работы УЗО требуется защитить его от сверхтока, подключив автомат защиты перед самим устройством.

Устройство защитного отключения отключает цепь при появлении тока утечки, вызванного, например, прикосновением человека к токоведущему проводу или повреждением изоляции. Ток утечки, при котором срабатывают УЗО, определяется конструкцией и для современных приборов составляет 10 мА, 30 мА и 300 мА. В жилых и общественных помещениях, как правило, применяются УЗО с током отсечки 30 мА.

Основная задача УЗО – защита человека от поражения электрическим током 10 мА, 30 мА и от возникновения пожара 10 мА, 30 мА, 300 мА.

Дифференциальный автомат – это устройство, которое объединяет функции УЗО и автоматического выключателя.

Его работа основана на высоком быстродействии. Дифференциальные автоматы обеспечивают эффективную защиту человека от поражения электрическим током в случае прикосновения к токоведущим частям или деталям, оказавшимся под напряжением в результате повреждения изоляции нетоковедущих частей. Дифференциальный автомат срабатывает в обоих случаях – и при утечке тока на землю, и при коротких замыканиях в момент перегрузки сети. Дифференциальные автоматы имеют те же токи отсечки, что и УЗО, и те же номиналы, что и автоматы. Но их стоимость, как правило, выше, чем суммарная стоимость автомата и УЗО.

Обычно используют однофазные (однополюсные) автоматы для размыкания фазного проводника. Реже применяют двухфазные, или двухполюсные, автоматы и автоматы типа «фаза + нейтраль», одновременно размыкающие фазный (L) и нулевой (N) провода.

Трехфазные (трехполюсные) и четырехфазные (четырехполюсные) автоматы используются в сетях с напряжением 380 вольт.

Важные характеристики автоматов

Номинальный ток характеризует значение рабочей силы тока (измеряется в амперах). При превышении этой величины автомат срабатывает и размыкает цепь. Автоматы выпускаются со стандартными значениями номинального тока: 6, 10, 13, 16, 20, 25, 32, 40, 50, 63, 80, 100 А.

Класс срабатывания характеризует кратковременное допустимое значение тока, при котором автомат НЕ сработает.

  • Класс «B» применяется для сетей без больших скачков напряжения, в диапазоне от 3 до 5 значений номинального тока.
  • Класс «C» применяется в квартирах, офисах и коттеджах, где допустимы токи, превышающие значение номинального в 5–10 раз.
  • Класс «D» используют в сетях, где возможны токи, в 10–50 раз превышающие значение номинального.

Отключающая способность (кА) – это максимальный ток, который способен пропустить автомат при коротком замыкании в линии, сохранив дальнейшую работоспособность.

Ток отсечки для УЗО и АД. Эти характеристики всегда указываются на корпусе прибора, стоимость которого возрастает с ростом параметров. При построении домашней сети рекомендуется ставить общий входной автомат (УЗО, АД) и отдельный автомат (класс С) на каждую линию потребителей.

При выборе номинального тока линейного автомата следует учитывать:

  • качество проводки – определяется диаметром и материалом используемого кабеля:
  • суммарную мощность подключаемых электроприборов.

Важно! Для медного провода диаметром 2,5 мм допустим ток менее 25 А, а если мощность подключаемых приборов при напряжении 220 вольт составляет менее 5,5 кВт, необходим автомат С25.

В качестве входного автомата необходимо использовать УЗО (АД) с током отсечки:

  • 30 мА – для сухих помещений;
  • 10 мА – для влажных помещений.

Номинальный ток такого прибора должен быть на ступень выше линейного (принцип ступенчатой защиты сети).

Практические рекомендации

Автоматы рассчитаны на определенное количество срабатываний. В связи с этим не рекомендуется использовать их для включения-отключения нагрузки: во-первых, изнашивается механизм, а во-вторых, подгорают контакты, что ведет к выходу из строя контактной группы. Корпуса автоматических выключателей различных производителей часто отличаются друг от друга по посадочному месту на DIN-рейку, по месту крепления проводов. Поэтому при замене вышедшего из строя автомата следует обратить внимание на его конструктивные особенности.

Устройства дифференциального тока ABB, ВДТ, АВДТ, БДТ

Устройства дифференциального тока ABB – это устройства защиты, которые срабатывают при возникновении превышающего уставку тока замыкания на землю. Они непрерывно вычисляют векторную сумму токов однофазной или трехфазной линий и пока сумма равна нулю, они пропускают электрический ток; электропитание немедленно прекращается, если сумма превышает значение чувствительности устройства.

Устройства дифференциального тока классифицируются по трем параметрам: определение формы волны, чувствительность и время срабатывания.

В зависимости от типа конструкции, устройства дифференциального тока (УЗО) подразделяются на ВДТ (без защиты от сверхтоков), АВДТ (со встроенным автоматическим выключателем) и БДТ (блоки дифференциального тока для обязательного соединения с автоматическим выключателем).

К выпускаемым команией ABB устройствам дифференциального тока относятся: автоматические выключатели дифференциального тока; устройства дифференциального тока; блоки дифференциального тока.

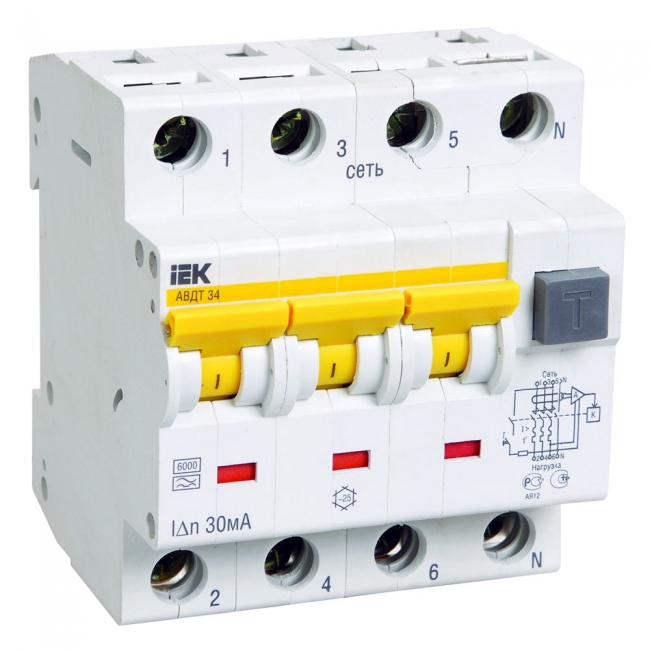

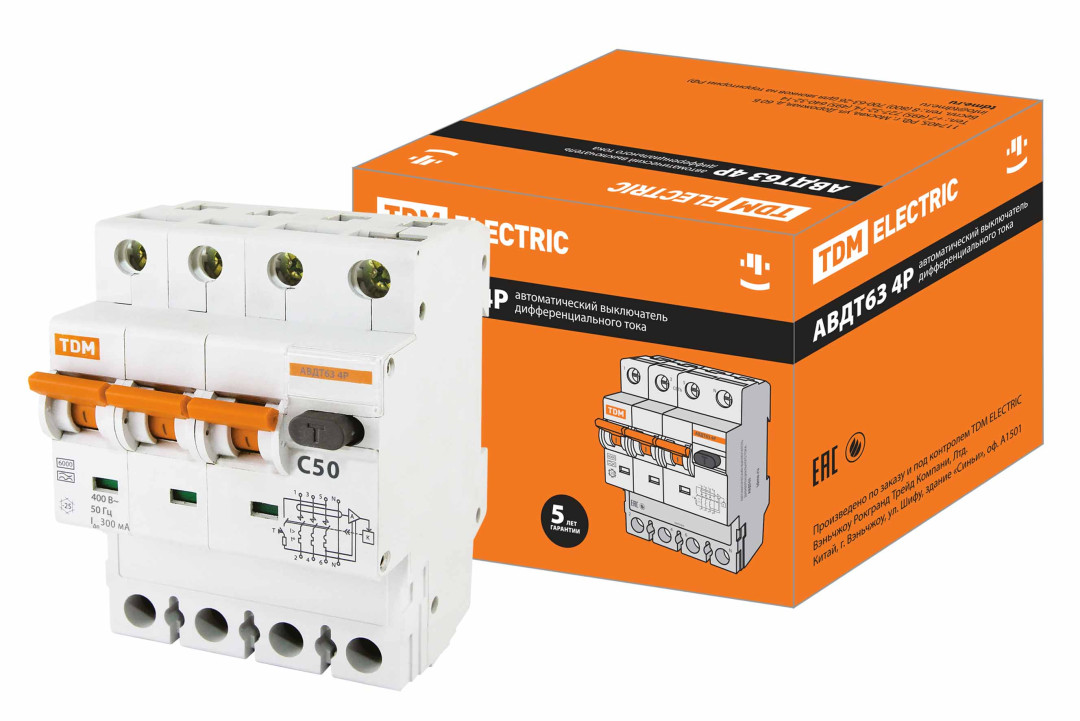

Автоматические выключатели дифференциального тока ABB (АВДТ)
АВДТ сочетает в себе функцию защиты от токов замыкания на землю и функцию защиты от сверхтоков, типичную для модульных автоматических выключателей.

АВДТ обеспечивают расцепление при токах замыкания на землю, перегрузках и коротких замыканиях, при этом они имеют самозащиту до максимального значения тока короткого замыкания, указанного на маркировке.

АВДТ в сериях изделий System pro M compact и System pro M: DS 941, 4,5 кА, типы AC и A, характеристики B-C; DS 951, 6 кА, типы AC и A, характеристики B-C; DS 971, 10 кА, типы AС и A, характеристики B-C; DS 200, 6 кА, тип AC, характеристики B-C; DS 200, 6 кА, тип A, характеристики B-C; DS 200 M, 10 кА, тип AC, характеристики B-C$ DS 200 M, 10 кА, тип A, характеристики B-CS.

Все характеристики отключающей способности соответствуют стандарту IEC/EN 61009.

Устройства дифференциального тока ABB без защиты от сверхтоков (ВДТ)
ВДТ чувствительны не только к токам замыкания на землю. Они должны использоваться последовательно с модульным автоматическим выключателем или плавким предохранителем, который защищает их от потенциально разрушительных тепловых и динамических усилий любых сверхтоков.

ВДТ используются в системах, уже оборудованных модульными автоматическими выключателями, которые избирательно ограничивают прохождение определенной энергии.

ВДТ в серии System pro M compact: F 200, тип AC, F 200, тип A, F 200, тип AP-R, AC,F 200, тип AP-R, A, F 200, селективный тип AC, F 200, селективный тип A, ВДТ в серии Compact Home FH 200, тип AC.

Блоки дифференциального тока ABB (БДТ)
Для установки вместе с модульными автоматическими выключателями.
Блоки дифференциального тока — это устройства дифференциального тока, всегда используемые для установки на стандартных модульных автоматических выключателях.

Только стандарт IEC/EN 61009, приложение G допускает сборку ВДТ на месте, другими словами, вне пределов завода-изготовителя, используя блоки дифференциального тока и соответствующие модульные автоматические выключатели. Любая последующая попытка разъединить их укажет на видимое повреждение. Полученный в результате такой сборки защищающий от токов утечки на землю автоматический выключатель дифференциального тока будет обладать характеристиками как модульного автоматического выключателя, так и блока дифференциального тока.

Блоки дифференциального тока в серии System pro M compact: DDA 200, тип AC; DDA 200, тип A; DDA 200, тип AE, A; DDA 200, тип AP-R, AC; DDA 200, тип AP-R, A; DDA 200, селективный тип AC; DDA 200, селективный тип A.

DEKraft Дифференциальный автоматический выключатель 2Р 25А 30мА тип AC х-ка С ДИФ-101 4,5кА (15005DEK) Аппарат защиты от сверхтоков и токов утечки

DEKraft Дифференциальный автоматический выключатель 2Р 25А 30мА тип AC х-ка С ДИФ-101 4,5кА (15005DEK) с отключающей способностью 4.5 кА предназначен для коммутации электрических (распределительных и осветительных) цепей, а также их защиты от перегрузок и токов короткого замыкания.

Дифференциальные автоматы DEKraft серии ДИФ-101 (их правильнее называть АВДТ - Автоматическими Выключателями Дифференциального Тока со встроенной защитой от сверхтоков) сочетают функции автоматического выключателя и УЗО.

Обеспечивают три вида защиты от:

- короткого замыкания;
- перегрузки;
- возникновения утечки тока (в частности, вследствие прикосновения человека к токоведущим частям).

Конструктивно представляют собой автоматический выключатель с присоединенным к нему электронным блоком дифференциальной защиты.

Подключается быстрее и проще, чем автомат в паре с УЗО - при тех же функциях монтаж одного диф-автомата осуществляется быстрее, чем монтаж последовательно устанавливаемых автоматического выключателя и УЗО.

Место под надпись на лицевой стороне каждого аппарата дает возможность надписать на каждом аппарате информацию о защищаемой цепи.

Четкая маркировка с крупными буквами ускоряет монтаж и упрощает дальнейшее использование аппаратов. Вы с легкостью найдете нужный автомат по основным характеристикам и среди нескольких схожих.

Модель ДИФ-101 экономит значительно место в распределительном щите благодаря компактным габаритным размерам.

Три вида защиты - от токов короткого замыкания, токов перегрузки и токов утечки означает, что этот аппарат обеспечивает самую полную защиту электрической цепи и не требует дополнительного использования УЗО или автоматического выключателя.

Цена гораздо ниже, чем при покупке УЗО и автоматического выключателя в силу использования электронной схемы. Это позволило сделать дифференциальные автоматы дешевле, чем выполняющие те же функции УЗО и автоматические выключатели. Дифавтоматы делают возможным полную защиту всех цепей даже тех потребителей, которые раньше не могли позволить себе купить сравнительно дорогостоящее УЗО.

Быстрая проверка работоспособности УЗО кнопкой "ТЕСТ" без вызова электрика. Проверить, работает ли устройство, просто - нажмитекнопку "ТЕСТ" на корпусе. Это необходимо делать ежемесячно!

Индикация срабатывания от утечки тока выражается в выступившей из аппарата кнопке "Возврат". Всегда можно определить, что причиной отключения аппаратом цепи послужила именно утечка тока. Аппараты поступают с завода с выступившей кнопкой "Возврат" - это следствие заводской проверки 100% выпускаемых дифавтоматов на срабатывание в результате токов утечки.

Принцип действия устройства ДИФ-101 4,5кА (15005DEK)

ДИФ-101 является сочетанием блока дифференциальной защиты и автоматического выключателя, и принцип егодействия аналогичен эти двум продуктам. Левая часть устройства функционирует как автомат, а правая - как УЗО. При этом неважно, какой именно блок сработал - цепь всё равно разрывается. При срабатывании дифференциального автомата от утечки тока выступает кнопка "Возврат", которая, таким образом, указывает отключения цепи - именно утечку, а не перегрузку или короткое замыкание. Аппарат не даст возможности взвести его повторно, если предварительно не была нажата выступившая кнопка "Возврат".

Дифференциальный автоматический выключатель 2Р 25А 30мА тип AC х-ка С ДИФ-101 4,5кА (15005DEK) оснащен степенью защиты IP20. Общее количество полюсов: 2. Устройство работает на частоте 50/60 Гц.

  • Единица измерения: 1 шт
  • Габариты (мм): 2x2x5
  • Масса (кг): 2.00

Астро-УЗО

  • УЗО применяются для комплектации вводно-распределительных устройств (ВРУ), распределительных щитов (РЩ), групповых щитков (квартирных и этажных), а также для защиты отдельных потребителей электроэнергии.
    Для правильного выбора УЗО ознакомьтесь с материалом: Как выбрать УЗО

  • Широкое применение в Российской Федерации получили комбинированные устройства, совмещающие в себе УЗО и устройство защиты от сверхтока, правильно такие устройства называются УЗО со встроенной защитой от сверхтоков, автоматический выключатель дифференциального тока (АВДТ), либо просто дифавтомат – такое название обычно применяется в торговле.

    Конструктивной особенностью УЗО со встроенной защитой от сверхтоков является то, что механизм размыкания силовых контактов запускается при воздействии на него любого из трех элементов — катушки с сердечником токовой отсечки, реагирующей на ток короткого замыкания, биметаллической пластины, реагирующей на токи перегрузки и магнитоэлектрического расцепителя, реагирующего на дифференциальный ток.
  • Данное устройство предназначено для применения в электроустановках с нагрузкой большой мощности, при значительном сечении питающих проводников. Выносной трансформатор тока имеет большой диаметр окна (70 мм) и позволяет пропустить через окно проводники крупного сечения.

    УЗО на большие токи нагрузки в комплекте: выносной дифференциальный трансформатор и дифференциальное реле. Технические параметры его приведены в таблице, габаритные и установочные размеры на рис. 1-3.

    Наименование Номинальное значение
    1 Номинальное напряжение Un, В 220/38
    2 Номинальный ток нагрузки дифференциального реле In, А 25
    3 Номинальный отключающий дифференциальный ток IΔn, мА 300,500 *
    4 Номинальный неотключающий дифференциальный ток IΔnо 0,5 IΔn
    5 Время отключения при номинальном дифференциальном токе (без учета времени срабатывания контактора) Tn, не более, мс 30
    6 Диаметр окна выносного дифференциального трансформатора, мм 60
    7 Диапазон рабочих температур, °С от -25 до +40
    8 Максимальное сечение подключаемых проводников к дифференциальному реле, мм2 25
    9 Срок службы:
    - электрических циклов, не менее
    - механических циклов, не менее

    10 000
    10 000

    * - в зависимости от модификации

    УЗО на большие токи применяются в одно- и трехфазных сетях. На рисунке приведен пример схемы подключения такого УЗО в трехфазной сети в комплекте с четырехполюсным контактором.

    Рис. 3. Схема подключения в комплекте с четырехполюсным контактором.

  • Автоматический выключатель, «автомат» — это механический коммутационный аппарат, способный включать, проводить и отключать токи в нормальном режиме электроустановки, а также включать, проводить в течение заданного времени и автоматически отключать токи в возникающих по разным причинам аномальных режимах, таких, как короткие замыкания или перегрузка. Автоматические выключатели предназначены для многоразовой защиты электрических установок от перегрузок и коротких замыканий.

    Время-токовые характеристики (ВТХ) - зависимости времени отключения от тока нагрузки - автоматических выключателей типов B, C и D показаны на картинке:

  • Контактор - специальное электромагнитное реле, предназначенное для:

    • дистанционного управления электроприборами.
    • использования в схемах электроприводов, цепях освещения и т.п.

    Контакторы монтируются на стандартную DIN-рейку. Контакторы (кроме IK21) управляются переменным или постоянным током.

    Технические параметры:

    1. Рабочие контакты

    Тип IK21 IK22 IK24 IK40 IK63
    Рабочее напряжение 415 440 440 500 500
    Ток теплового реле, А 20 20 24 40 63
    Номинальная мощность, кВт
    220В / АС1
    380В / АС7а
    220В / AC3
    380В / C7b

    7,5
    13
    1,1
    2,2

    4

    1,3


    9кВт
    16кВт
    2,2
    4

    16кВт
    26кВт
    5,5
    11

    24кВт
    40кВт
    8,5
    15
    Максимальная частота оперирования циклов/час 360 120 120 120 120
    Последовательная плавкая вставка, А 25 20 35 63 80

    2. Управление

    Тип IK21 IK22 IK24 IK40 IK63
    Номинальное напряжение управления, В AC, 220 AC, DC, 220 AC, DC, 220 AC, DC, 220 AC, DC, 220
    Мощность потребления катушки, Вт 32ВА / 1,5 Вт 2,2 4 5 5
    Время задержки, мс:
    включения
    отключения

    7÷20
    10÷20

    15÷30
    40÷45

    25÷35
    30÷40

    15÷20
    35÷40

    15÷20
    35÷45

    Типовые схемы контактных групп

    Габаритные размеры:

  • Гарантированная защита человека от поражения электрическим током!

    Устройство защитного отключения Ф-1271 предназначено:

    • для защиты человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок при повреждениях изоляции;
    • предотвращения пожаров вследствие протекания токов утечки на землю.
    Настоятельно рекомендуется применять АСТРО*УЗО Ф-1271 при эксплуатации следующего оборудования:
    • Электроводонагреватели
    • Насосы
    • Стиральные, посудомоечные машины, электроплиты
    • Холодильники
    • Моющие пылесосы
    • Электроинструмент
    • Бетоносмесители
    • Сварочные аппараты
    • Станки
    • Любое другое электрооборудование без двойной изоляции или без заземления

    Ф-1271 подходит как для стационарного, так и для переносного оборудования, работающего как в помещении, так и на улице (например, на стройке), даже в условиях повышенной запылённости, влажности, жары или холода.

    Основные преимущества:

    • Ударопрочный корпус из ABS-пластика:  не сломается при транспортировке и хранении оборудования (Производитель оставляет за собой право изменять цвет корпуса поставляемой продукции, не меняя при этом технические характеристики изделий)
    • Высокая пыле- и влагозащита (IP54):  важно для строительного и инженерного оборудования
    • Усиленные контакты:  можно подключать нагрузку до 16 А (3500 Вт)
    • Коммутирует токи до 250 А:  важно для оборудования с большими пусковыми токами
    • Широкий диапазон рабочих температур - от -25 до +40 С
  • Астро-УЗО предлагает услуги по изготовлению электрощитов бытового назначения (квартира, дом, дача, и т.д.) по типовым и индивидуальным схемам и/или эскизам Заказчика.

    Все работы выполняются квалифицированными специалистами нашего предприятия на оборудовании европейского качества.

    Электрощиты - ключевые элементы системы электроснабжения здания или сооружения, в т.ч. городской квартиры и загородного дома. От качества их проектирования и сборки зависит надёжность и безопасность всей системы, поэтому ошибки здесь недопустимы. Необходимы чёткое знание электротехники и нормативно-правовой базы, а также навыки и опыт выполнения электромонтажных работ.

    Если Вы не уверены в своих силах, не пытайтесь выполнить эту работу самостоятельно! Обратитесь к профессионалам!

    С примерами наших работ Вы можете ознакомиться здесь:

  • Устройство АСТРО*IΔ предназначено для измерения дифференциального тока (тока утечки на землю) в одно- и трехфазных цепях переменного тока находящихся под номинальным напряжением при включенных электроприемниках.

    Устройство АСТРО*IΔ позволяет:

    • оценить качество проведенных электромонтажных работ;
    • контролировать состояние изоляции;
    • определить правильность выбора уставки (номинального отключающего дифференциального тока In) УЗО;
    • выявить дефектную цепь или электроприемник с недопустимо низким сопротивлением изоляции;
    • определить порог срабатывания – дифференциальный отключающий ток IDn УЗО (при использовании дополнительного магазина сопротивлений).

    Индикация значения тока утечки на жидкокристаллическом дисплее.

    Это устройство незаменимо при выборе УЗО для электромонтажа на объекте, так как позволяет оценить текущее состояние электропроводки.

  • Устройство автоматического контроля изоляции «Астро*ИЗО-470» предназначено для ведения непрерывного автоматического контроля (мониторинга) сопротивления изоляции относительно земли одно- и трехфазных электроустановок и сетей переменного тока, изолированных от земли. Возможен мониторинг отключённых установок (например, обмоток двигателей аварийных систем, находящихся в состоянии готовности).

    Режим работы электрической сети, изолированной от земли (режим изолированной нейтрали, IT-системы), широко применяется в электроустановках, требующих повышенной надёжности энергоснабжения, а также в особо опасных по условиям электропоражения электроустановках.

    К таким электроустановкам относятся системы энергоснабжения медицинских учреждений, больниц, судов, предприятий железнодорожной, горной, нефтедобывающей, сталеплавильной, химической промышленности, испытательного, лабораторного, взрывоопасного производства и многие другие.

  • Ограничитель перенапряжений нелинейный АСТРО*ОПН - 12/0,4 предназначен для защиты от грозовых и коммутационных перенапряжений в электроустановках жилых, общественных, административных и бытовых зданий при воздушном вводе.

    АСТРО*ОПН - 12/0,4 представляет собой разрядник без искровых промежутков, активная часть которого состоит из металлооксидного нелинейного резистора (МНР) с высоконелинейной вольтамперной характеристикой. Защитное действие состоит в протекании импульсного тока через АСТРО*ОПН - 12/0,4 на заземляющее устройство, что обеспечивает снижение перенапряжений до безопасного значения, при котором не происходит пробоя изоляции электрооборудования.

  • Производство фирмы ELKO ep (Чехия)

  • Автоматический выключатель освещения предназначен для управления освещением в зависимости от внешней освещенности. При снижении освещенности (ниже порогового значения) устройство включает осветительные приборы, при повышении освещенности отключает. Порог срабатывания регулируется подстроечным резистором.

  • Переносной щиток для питания электрического инструмента в опасной зоне. Прочный герметичный корпус, многовариантность исполнения.

  • Внимание! Новинка!

    Рекомендуется всем учебным заведениям электротехнического профиля

    Устройство защитного отключения (УЗО) – современное, высоко­эффективное, во многих случаях безальтернативное средство защиты человека от поражения электрическим током.

    УЗО также осуществляют защиту электроустановок от возгораний и пожаров, возникающих вследствие протекания токов утечки.

    УЗО прочно вошли в практику электромонтажа, их применение предписывается Правилами устройства электроустановок.

    УЗО – сложное техническое устройство, характеризующееся многими параметрами.

    Вашему вниманию предлагается разработанный нашим предприятием уникальный, не имеющий аналогов, лабораторный стенд, предназначенный для ознакомления обучаемых с принципом действия УЗО, схемами включения этих устройств в электроустановках и для изучения основных технических характеристик этого устройства – чувствительности, быстродействия, помехоустойчивости.

    Конструктивно стенд выполнен из двух блоков, лицевые панели представлены на фотографиях.

    Блок «А» предназначен для исследования характеристик двухполюсного УЗО, на блоке «Б» изучается работа четырехполюсного УЗО в составе электроустановки.

    Панель «А» лабораторного стенда


    Панель «Б» лабораторного стенда

    Стенд изготавливается на современной элементной базе, с применением микроконтроллеров на нашем предприятии.

    В целях обеспечения условий электробезопасности, питание стенда осуществляется от автономного источника питания, имеющего гальваническую развязку с сетью.

    Поставка осуществляется по заказу по следующему адресу...

    В поставку входят техническое описание, схема и методическая разработка (руководство по лабораторной работе).

  • as - Schwabe GmbH является производителем и поставщиком электротехнического оборудования высочайшего качества уже более 30 лет.

    Ассортимент продуктов поставщика представлен устройством УЗО-вилка-переходник, предназначенным для:

    • Защиты человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок при повреждении изоляции;
    • предотвращения пожаров вследствие протекания токов утечки на землю.

    Устройство применяется при эксплуатации бытовых электроприборов: фенов, холодильников, элетронагревателей, стиральных и посудомоечных машин, насосов, электроинструмента и т.п.

    Технические параметры:

    Наименование

    Номинальное значение

    1

    Номинальное напряжение Un, В

    220 ± 22

    2

    Номинальный ток нагрузки In, А

    16

    3

    Номинальная частота сети fn, Гц

    50

    4

    Номинальный отключающий дифференциальный ток IDn, мА

    30

    5

    Номинальный неотключающий дифференциальный ток IDnо, мА

    15

    6

    Потребляемая мощность, не более, кВт

    3,5

    7

    Номинальная включающая и отключающая способность Im, А

    250

    8

    Номинальная включающая и отключающая способность по дифференциальному току I∆m, А

    250

    9

    Номинальный условный ток короткого замыкания , Inc, А

    1 000

    10

    Номинальный условный дифференциальный ток короткого замыкания I∆c, А

    1 000

    11

    Время отключения при номинальном дифференциальном токе Tn, не более, мс



    30

    12

    Диапазон рабочих температур, °С

    -25 … 40

    13

    Срок службы: – электрических циклов, не менее

                              – механических циклов, не менее

    4 000

    10 000

    14

    Класс защиты

    IР 44

  • Автоматический выключатель дифференциального тока АВДТ34 C 10А 30мА

    Информация размещенная на сайте, не является публичной офертой

    1. Вся представленная на сайте информация, касающаяся технических характеристик, наличия на складе, стоимости товаров, изображений и фотографий, носит  исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437(2) Гражданского кодекса РФ.

    2. Нажатие на кнопки "Купить", "Разместить заказ", "Оформить заказ", а также последующее заполнение тех или иных форм, не накладывает на владельцев сайта никаких обязательств.

    3. Присланное по e-mail сообщение, содержащее копию заполненной формы заявки на сайте, не является ответом на сообщение потребителя или подтверждением заказа со стороны владельцев сайта.

    4. Все материалы, размещенные на сайте являются собственностью владельцев сайта, либо собственностью организаций, с которыми у владельцев сайта есть соглашение о размещении материалов. Копирование любой информации может повлечь за собой уголовное преследование.

    5. Регистрируясь на сайте или оставляя тем или иным способом свою персональную информацию, Вы делегируете право сотрудникам компании обрабатывать вашу персональную информацию.

    6. Для аналитических целей на сайте работает система статистики, которая собирает информацию о посещенных страницах сайта, заполненных формах и т.д. Сотрудники компании имеют доступ к этой информации.

    7. Покупатель соглашается с тем, что Интернет-магазин вправе передавать информацию о размещенных Покупателем заказах третьим лицам. Переданная Интернет-магазином информация, включающая данные о номере и содержании заказа, электронного адреса и номера телефона Покупателя, может быть использована исключительно в целях оценки деятельности Интернет-магазина и улучшения качества обслуживания Покупателей.

    8. Оформляя заказ на сайте или иным способом становясь клиентом нашей компании, вы принимаете условия оферты.


    Устройства защиты от дифференциального тока.

    Виды и назначение

    Среди благ цивилизации, которые окружают современного человека, одно из важнейших мест занимает электрическая энергия, точнее, приборы и техника, которые используют её для работы. Сложно представить нашу квартиру без уютного света, телевизора, холодильника или стиральной машины. Однако, кроме благ, электричество таит в себе и серьезную опасность, ведь оно не имеет цвета и запаха, его невозможно увидеть или услышать. Риски при использовании электричества связаны, в том числе, с опасностью поражения человека током и возникновения пожара, и именно поэтому за последние годы активно развиваются и применяются устройства, защищающие от этих нежелательных ситуаций.

    Одним из наиболее часто применяемых в современных электрических сетях являются устройства защиты от дифференциального тока (УДТ), которые могут защитить от поражения током и от пожара. Устройства, в свою очередь, можно разделить на два вида:

    • без защиты от сверхтоков, обычно их называют выключатели дифференциального тока или УЗО;
    • устройства со встроенной защитой от сверхтока, называемые автоматические выключатели дифференциального тока (или дифавтоматы).

    Последние, помимо защиты от поражения током и пожара, могут защитить еще и от короткого замыкания или перегрузки сети. В свою очередь, и УЗО и дифавтоматы имеют ряд других характеристик, которые определяют различные сферы их применения.

    В настоящее время без применения устройств защиты от дифференциального тока не может эксплуатироваться ни один объект. Действующий ГОСТ Р 50571.3-2009, требует обязательной установки УДТ для защиты розеток общего пользования с током до 20 А, которые используются обычными людьми, а также для защиты:

    • всех электрических цепей (включая цепи освещения со светильниками 220 В) в ванных и душевых, помещениях бассейнов и других аналогичных помещениях;
    • всех электрических цепей вне помещений;
    • электрических цепей, где отказы и повреждения могут вызвать пожар (например, пленочные нагреватели теплых полов).

    Развитие современных технологий производства изменило конструкцию окружающих нас электрических приборов и устройств. Поэтому современные устройства дифференциального тока делятся на несколько типов по виду дифференциального тока, на который они реагируют. По ГОСТ Р 60755-2012 существуют следующие виды устройств:

    • типа «АС», реагирующие на дифференциальный ток синусоидальной формы;
    • типа «А», реагирующие на дифференциальный ток синусоидальной формы и пульсирующий постоянный дифференциальный ток;
    • типа «В», реагирующий на синусоидальный переменный и постоянный пульсирующий дифференциальные токи, а также на постоянный дифференциальный ток.

    Каждый из типов устройств имеет свои особенности в применении. Например, УДТ типа «В» используются в зарядных станциях для электромобилей, тогда как другие типы УДТ в этих решениях не применимы.

    Для жилищного и гражданского строительства наибольшее применение нашли УЗО и диффавтоматы типа «АС» и «А», при этом в последнее время все чаще и чаще применяются вторые решения. Это связано с тем, что начиная с 2006 года в бытовой технике, такой как стиральные и посудомоечные машины, холодильники и кондиционеры стали применяться инверторные двигатели как более бесшумные и экономичные по сравнению с обычными асинхронными. Пионером внедрения этого решения стала компания LG, в 2006 году выпустившая первую стиральную машину с инверторным двигателем. Сейчас такими двигателями оснащена бытовая техника всех ведущих производителей.

    При работе такого двигателя происходит преобразование питающего напряжения синусоидальной формы в последовательность управляющих импульсов постоянного тока, с помощью которых управляют частотой вращения двигателя. При этом, если возникает ток утечки в таком устройстве, он может иметь характер пульсирующего постоянного тока и УДТ типа «АС» не отключится т. к. оно не чувствительно к току утечки, отличному от синусоидального. В этом случае надежным способом защититься от поражения током станет установка УДТ типа «А» или «В», хотя последнее будет значительно дороже из-за более сложной конструкции и функционала.

    Стоит также отметить, что помимо бытовой техники с электрическими двигателями источниками пульсирующего постоянного дифференциального тока могут служить также блоки питания электронных устройств, таких как телевизор, ноутбук и многие другие т. к. импульсные блоки питания установлены сейчас почти в 100 % современных электронных бытовых приборах.

    Таким образом, при планировании розеточной сети в квартире или доме необходимо учитывать, какие устройства планируется подключать к конкретным розеткам и выбирать тот тип УДТ, который обеспечит максимальный уровень защиты. Например, если к розетке в ванной комнате планируется подключать стиральную машину, то оптимально будет использовать УДТ типа «А». Как один из вариантов можно рассмотреть УДТ серии Resi9 от Schneider Electric.

    Resi9 — это новая серия модульных устройств, предназначенная для применения в жилищном строительстве, а также на небольших объектах коммерческой недвижимости. Ассортимент оборудования Resi9 включает в себя все виды современных защитных устройств для обеспечения максимальной защиты от рисков, связанных с использованием электрической энергии.

    УДТ серии Resi9 от Schneider Electric

    В последнее время набирает популярность еще один тип УДТ от Schneider Electric — тип «A-SI». Это устройства типа «А», снабжённые фильтрами, которые позволяют УДТ быть устойчивыми к отключениям из-за различных внешних электрических помех, например, перенапряжений из-за грозового разряда или помех от работающей аппаратуры. Это полезное свойство данного типа УДТ нашло применение при использовании в качестве вводного на различных объектах, где нет постоянного присутствия людей. В промышленности и коммерческих объектах такой тип устройств широко используется там, где недопустимы ложные отключения электроснабжения (вышки сотовой связи, насосные станции, банкоматы и т. д.), но и для жилищного строительства такие УДТ также широко применяются в качестве вводных, т. к. отключение электричества в частном доме при отсутствии хозяев может привести к серьезным проблемам и причинить значительный ущерб.

    Таким образом, если вы планируете электрику дома или квартиры, необходимо учитывать, что розеточные группы, к которым планируется подключать стиральные или посудомоечные машины, современные холодильники, а также кондиционеры необходимо защищать УЗО или дифавтоматом типа «А». Для остальных групп надежную защиту могут обеспечить УДТ типа «АС», применение которых будет еще и более доступно с финансовой стороны.

    Dekraft (Декрафт), Автоматика Декрафт, УЗО, Диф автоматы, контакторы.

    КАТАЛОГ ТОВАРОВ

    Dekraft (Декрафт) - информация о компании

    Артикул: Dekraft (Декрафт) - информация о компании

    Dekraft (Декрафт) - информация о компании

    DEKraft (Декрафт) - торговая марка Schneider Electric, под которой на российский рынок поставляется низковольтное оборудование эконом-сегмента.

    Компания ПрофИтСтрой Электро является партнером торговой марки DEKraft.

    В ассортименте ПрофИтСтрой Электро более 100 серий продукции DEKraft (Декрафт) различного назначения:

    выключатели автоматические, кнопки ABLF, реле, корпуса металлические, рубильники,хомуты и многое другое.

    В номенклатуре более 900 артикулов модульного оборудования, силовой и коммутационной аппаратуры, корпусов электрощитов и аксессуаров.

    И ассортимент DEKraft постоянно растет, поскольку развитие сегмента экономичного низковольтного оборудования для Schneider Electric является одним из перспективных направлений бизнеса.

    В ассортименте ПрофИтСтрой Электро имеется продукция DEKraft по следующим направлениям:

    Выключатели автоматические силовые (в литом корпусе).

    Аксессуары для автоматических выключателей серии ВА-300.

    Промышленные разъемы.

    Промежуточные реле серии ПР-102.

    Автоматические выключатели серии ВА.

    Выключатели нагрузки УЗО и дифференциальные автоматы.

    Дополнительные устройства модульной серии.

    Воздушные автоматические выключатели серии ВА-700.

    Предохранители Контакторы.

    Аксессуары для контакторов КМ-102.

    Устройства управления и сигнализации.

    Аксессуары для устройств управления и сигнализации.

    Корпуса металлические.

    Корпуса пластиковые.

    Электрощитовые аксессуары .

    Низковольтное оборудование DEKraft предназначено для использования в электросетях жилых домов, офисов, гостиниц, коттеджей, больниц, аэропортов, промышленности, энергетики, ОЕМ и так далее. Подробнее о DEKraft (Декрафт) можно узнать на официальном сайте.

    Dekraft (Декрафт) Ограничители перенапряжений серии ОП-101

    Артикул: ОП-101

    Скачать документацию
    Размер: 1010 КБ

    Ограничители перенапряжений серии ОП-101

    Описание
    Электрическое и электронное оборудование может быть повреждено или уничтожено не только в непосредственной близости от удара молнии, но и на расстоянии в несколько километров.
    Ограничители перенапряжений серии ОП-101 DEKraft срабатывают за миллиардную долю секунды и надежно защищают оборудование от бросков напряжения, дифференциальных перенапряжений и высокочастотных помех, вызванных ударом молнии или коммутационным перенапряжением.
    Принцип действия
    В нормальном рабочем режиме ток, протекающий через ограничитель перенапряжений, носит емкостной характер и составляет доли миллиампера. При возникновении волн перенапряжений варисторы ограничителя перенапряжений переходят в проводящее состояние, ток возрастает на несколько порядков, достигая сотен и тысяч ампер и ограничивая при этом дальнейшее нарастание напряжения на выводах. После прохождения волны перенапряжения ограничитель возвращается в непроводящее состояние.
    Сфера применения
    Применяются во вводно-распределительных устройствах, главных распределительных щитах, местных распределительных щитках, распределительных коробках или непосредственно в оборудовании.
    Модель ОП101-*-080-B-420 ОП101-*-040-C-420 ОП101-*-020-D-275
    Соответствие стандартам ГОСТ Р 51992-2002 (МЭК 61643-1-98)
    Число полюсов, Р 1,2,3,4 1,2,3,4 1,2
    Номинальное рабочее напряжение Un, В 400 400 230
    Максимальный разрядный ток Imax, кА 80 40 20
    Номинальный разрядный ток In, кА 40 20 10
    Уровень напряжения защиты Up, кВ 2,2 2 1,3
    Максимальное рабочее напряжение Uc, В 420 420 275
    Время срабатывания, нс 25 25 25
    Ток утечки, мкА 20 20 20
    Сечение подключаемого провода, мм2 30 25 25
    Условия эксплуатации УХЛ4
    Внешний вид Класс Количество полюсов Артикул Каталожный номер
    B 1Р ОП101-1Р-080-B-420 18019DEK
    2Р ОП101-2Р-080-B-420 18020DEK
    3Р ОП101-3Р-080-B-420 18021DEK
    4Р ОП101-4Р-080-B-420 18022DEK
    C 1Р ОП101-1Р-040-C-420 18015DEK
    2Р ОП101-2Р-040-C-420 18016DEK
    3Р ОП101-3Р-040-C-420 18017DEK
    4Р ОП101-4Р-040-C-420 18018DEK

    D 1Р
    ОП101-1Р-020-D-275
    18013DEK
    2Р ОП101-2Р-020-D-275 18014DEK

    Dekraft (Декрафт) .Модульные контакторы МК-103

    Артикул: МК-103

    Скачать документацию
    Размер: 1010 КБ

    Модульные контакторы МК-103

    Описание
    Модульный контактор серии МК-103 - это дистанционно управляемый коммутационный аппарат, позволяющий коммутировать нагрузки переменного тока. Контакторы имеют следующие основные узлы:
    контактную и дугогасительные системы;
    электромагнит управления.
    Модульные контакторы не требуют дополнительных настроек и специального обслуживания. Монтируются на стандартную 35 мм дин-рейку.
    Сфера применения
    Модульные контакторы серии МК-103 принадлежат к новому поколению продуктов DEKraft - линейке OPTI3. Модульные контакторы серии МК-103 применяются в сетях переменного тока для дистанционного управления нагрузками небольшой мощности, требующими большого количества включений / отключений.
    Например: автоматика инженерного оборудованиязданий, насосного оборудования, систем вентиляции икондиционирования, отопления, освещения и т.д.
    В новой серии модульных контакторов МК-103 ассортимент включает в себя устройства на номинальные токи от 16А до 63А со следующими типами контактов:
    Обозначение Описание
    11 1НО+1НЗ (1з+1р) – 1 нормально открытый контакт + 1 нормально закрытый контакт (1 замыкающий +1 размыкающий)
    20 2НО (2з) – 2 нормально открытых контакта (2 замыкающих)
    02 2НЗ (2р) – 2 нормально закрытых контакта (2 размыкающих)
    04 4НЗ (4р) – 4 нормально закрытых контакта (4 размыкающих)
    31 3НО+1НЗ (3з+1р) – 3 нормально открытых контакта + 1 нормально закрытый контакт (3 замыкающих +1 размыкающий)
    22 2НО+2НЗ (2з+2р) – 2 нормально открытых контакта + 2 нормально закрытых контакта (2 замыкающих +2 размыкающих)
    40 4НО (4з) – 4 нормально открытых контакта (4 замыкающих)
    2НО МК103-016A-230B-20 18050DEK
    1НО+1НЗ МК103-016A-230B-11 18051DEK
    4НО МК103-016A-230B-40 18053DEK
    3НО+1НЗ МК103-016A-230B-31 18054DEK
    2НО+2НЗ МК103-016A-230B-22 18055DEK
    4НЗ МК103-016A-230B-04 18056DEK
    2НО МК103-020A-230B-20 18057DEK
    1НО+1НЗ МК103-020A-230B-11 18058DEK
    4НО МК103-020A-230B-40 18060DEK
    3НО+1НЗ МК103-020A-230B-31 18061DEK
    2НО+2НЗ МК103-020A-230B-22 18062DEK
    4НЗ МК103-020A-230B-04 18063DEK
    2НО МК103-025A-230B-20 18064DEK
    1НО+1НЗ МК103-025A-230B-11 18065DEK
    4НО МК103-025A-230B-40 18067DEK
    3НО+1НЗ МК103-025A-230B-31 18068DEK
    2НО+2НЗ МК103-025A-230B-22 18069DEK
    4НЗ МК103-025A-230B-04 18070DEK

    2НО
    МК103-032A-230B-20
    18071DEK
    1НО+1НЗ МК103-032A-230B-11 18072DEK
    2НЗ МК103-032A-230B-02 18073DEK
    4НО МК103-032A-230B-40 18074DEK
    3НО+1НЗ МК103-032A-230B-31 18075DEK
    2НО+2НЗ МК103-032A-230B-22 18076DEK
    4НЗ МК103-032A-230B-04 18077DEK
    2НО МК103-040A-230B-20 18078DEK
    1НО+1НЗ МК103-040A-230B-11 18079DEK
    2НЗ МК103-040A-230B-02 18080DEK
    4НО МК103-040A-230B-40 18081DEK
    3НО+1НЗ МК103-040A-230B-31 18082DEK
    2НО+2НЗ МК103-040A-230B-22 18083DEK
    4НЗ
    МК103-040A-230B-04
    18084DEK
    2НО МК103-063A-230B-20 18085DEK
    1НО+1НЗ МК103-063A-230B-11 18086DEK
    2НЗ МК103-063A-230B-02 18087DEK
    4НО МК103-063A-230B-40 18088DEK
    3НО+1НЗ МК103-063A-230B-31 18089DEK
    2НО+2НЗ МК103-063A-230B-22 18090DEK
    4НЗ МК103-063A-230B-04 18091DEK

    Dekraft (Декрафт).

    Сигнальные лампы серии ЛС-101

    Артикул: ЛС-101

    Скачать документацию
    Размер: 1010 КБ

    Сигнальные лампы серии ЛС-101

    Описание
    Лампа сигнальная ЛС-101 предназначена для световой индикации состояния электрической цепи.
    Лампа сигнальная ЛС-101 и розетка модульная РМ-101 имеют одно модульное исполнение. Соответствует дизайну автоматических выключателей ВА-101. Монтируются на 35 мм монтажную DIN-рейку
    Соответствие стандартам ГОСТ Р ГОСТ Р 50030.5.1-2005 (МЭК 60947-5-1:2003)
    Номинальное рабочее напряжение, В 230
    Номинальная частота тока сети, Гц 50
    Номинальная мощность, Вт 0,5
    Диапазон рабочих температур, °С -40/+50
    ЛС-101
    красный/светодиодная матрица (LED) ЛС101-1Р-RED-LED 18002DEK
    зеленый/светодиодная матрица (LED) ЛС101-1Р-GRN-LED 18004DEK
    синий/светодиодная матрица (LED) ЛС101-1Р-BLU-LED 18006DEK
    желтый/светодиодная матрица (LED) ЛС101-1Р-YEL-LED 18008DEK
    белый/светодиодная матрица (LED) ЛС101-1Р-WHI-LED 18010DEK

    Dekraft (Декрафт). Розетки модульные серии РМ-101

    Артикул: РМ-101

    Скачать документацию
    Размер: 1010 КБ

    Розетки модульные серии РМ-101

    Описание
    Розетки модульные РМ-101 предназначены для установки только в распределительный щит на 35 мм монтажную рейку и служит для подключения переносного светильника или электрического инструмента малой мощности во время профилактических и ремонтных работв электрической сборке по месту установки.
    Соответствие стандартам ГОСТ Р ГОСТ Р 50030.5.1-2005 (МЭК 60947-5-1:2003)
    Номинальное рабочее напряжение, В 220-250
    Номинальная частота тока сети, Гц 50
    Номинальный ток, А 10
    Диапазон рабочих температур, °С -40/+50
    РМ-101
    2 РМ101-2Р-10А
    18011DEK

    Dekraft (Декрафт). Розетки модульные серии РМ-102

    Артикул: РМ-102

    Скачать документацию
    Размер: 1010 КБ

    Розетки модульные серии РМ-102

    Описание
    Розетки модульные РМ-102 предназначены для установки только в распределительный щит на 35 мм монтажную рейку и служит для подключения переносного светильника или электрического инструмента малой мощности во время профилактических и ремонтных работ в электрической сборке по месту установки.
    Соответствие стандартам ГОСТ Р ГОСТ Р 51322.1-99(МЭК 60884-1:94)
    Номинальное рабочее напряжение, В 220-250
    Номинальная частота тока сети, Гц 50
    Номинальный ток, А 16
    Диапазон рабочих температур, °С -40/+50

    Dekraft (Декрафт). Автоматические выключатели серии ВА-101

    Артикул: ВА-101

    Скачать документацию
    Размер: 1010 КБ

    Автоматические выключатели серии ВА-101

    Описание
    Автоматические выключатели DEKraft ВА-101 предназначены для защиты розеточных и осветительных линий от токов перегрузки и короткого замыкания. По цене автоматы данной серии относятся к эконом сегменту модульного оборудования, но несмотря на это, выключатели ВА 101 полностью соответствуют указанным характеристикам.
    Преимущества ВА-101:
    Каждый автомат поставляется в защитной упаковке защищающей выключатель от попадания пыли и влаги во время транспортировки. Неповрежденная упаковка является доказательством неиспользования ранее данного автомата.
    Вместе с выключателя отгружаются наклейки для маркировки и подписей.
    На лицевой стороне автомата отображается информация оп основным техническим характеристикам аппарата.
    На контактных клеммах расположены насечки для лучшего контакта с проводниками.
    При производстве автоматов используется сплошной контроль продукции. (выборочный контроль - из партии продукции выбирается несколько товаров и проверяют на соответствие качества, сплошной – вся продукция, перед упаковкой проходит ряд контрольных тестов.
    Выключатели поставляются с открытыми клеммами, что снижает срок установки выключателей в распределительном щите.
    Соответствие стандартам ГОСТ Р ГОСТ Р 50345-2010 (МЭК 60898-1:2003), ГОСТ 9098-78
    Число полюсов, P 1, 2, 3, 4
    Номинальное рабочее напряжение Ue, В 230/400
    Номинальный ток In, А 1, 2, 3, 6, 10, 16, 20, 25, 32, 40, 50, 63
    Номинальная частота сети переменного тока 50/60 Гц
    Номинальная отключающая способность Icn, А 4 500
    Рабочая отключающая способность Ics, А 4 500
    Кривая отключения (диапазон токов мгновенного расцепления) B, C, D
    Механическая износостойкость, циклов В-О, не менее 6 000
    Коммутационная износостойкость, циклов В-О, не менее 4 000
    Максимальное сечение подключаемого провода, мм2 25
    Условия эксплуатации УХЛ4
    Диапазон рабочих температур, °С -40 / +50
    Степень защиты IP 20
    Усилие затяжки клеммных зажимов, Н·м 2,5
    Предельное усилие затяжки клеммных зажимов, Н·м 4,5

    Dekraft (Декрафт).

    Автоматические выключатели серии ВА-103

    Артикул: ВА-103

    Скачать документацию
    Размер: 1010 КБ

    Автоматические выключатели серии ВА-103

    Описание
    Автоматические выключатели DEKraft серии ВА-103 с отключающей способностью 6 кА предназначены для коммутации электрических (распределительных и осветительных) цепей, а также их защиты от перегрузок и токов короткого замыкания.
    Автоматические выключатели серии ВА-103 рекомендуется устанавливаться на вводах щитков, где отключающая способность должна быть не менее 6 кА на номинальные токи до 63 А.
    Надежность, безопасность работы и простота монтажа обеспечивается:
    монолитной лицевой панелью;
    наличием окошка-индикатора состояния контактов;
    возможностью установки дополнительных аксессуаров к автоматам;
    клеммами закругленной формы с насечками;
    двухпозиционными защелками;
    специальными наклейками для маркировки линий.
    Автоматические выключатели серии ВА-103 имеют сертификат соответствия ГОСТ Р 50345-2010 (МЭК 60898-1:2003) и сертификат технического регламента о требованиях пожарной безопасности
    Соответствие стандартам ГОСТ Р ГОСТ Р 50345-2010 (МЭК 60898-1:2003), ГОСТ 9098-78
    Число полюсов, 1, 1+N, 2, 3, 4
    Номинальное рабочее напряжение Ue, В 230/400
    Номинальный ток In, А 1, 2, 3, 4,5,6, 10, 16, 20, 25, 32, 40, 50, 63
    Частота сети переменного тока, Гц 50/60 Гц
    Номинальная отключающая способность Icn, А 6 000 (4 500 для модели ВА103-1N)
    Рабочая отключающая способность Ics, А 6 000 (4 500 для модели ВА103-1N)
    Кривая отключения (диапазон токов мгновенногорасцепления) B, C, D
    Механическая износостойкость, циклов В-О, не менее 10 000
    Коммутационная износостойкость, циклов В-О, не менее 4 000
    Максимальное сечение подключаемого провода, мм2 25
    Условия эксплуатации УХЛ4
    Диапазон рабочих температур, °С -40/+50
    Степень защиты IP 20
    Усилие затяжки клеммных зажимов, Н·м 2,5
    Предельное усилие затяжки клеммных зажимов, Н·м 4,5

    Dekraft (Декрафт).

    Дифференциальные модули серии ДМ-103

    Артикул: ДМ-103

    Скачать документацию
    Размер: 1010 КБ

    Дифференциальные модули серии ДМ-103

    Описание
    Дифференциальные модули ДМ-103 (УЗО или также называемые ВДТ - автоматическими Выключателями Дифференциального Тока без защиты от сверхтоков) для автоматических выключателей серии ВА-103 применяются для защиты человека от поражения электрическим током при контакте с токопроводящими частями. Они также служат для защиты электроустановок от риска возникновения пожаров вследствие утечек тока.
    Соответствие стандартам ГОСТ Р ГОСТ Р 51326.1-99 (МЭК 61008-1-96), ГОСТ Р 51326.2.1-99 (МЭК 61008-2-1-90), ГОСТ Р 51329-99
    Число полюсов, Р 1+N, 2,3, 3+N, 4
    Номинальное напряжение изоляции Ui, В 500
    Номинальное рабочее напряжение Ue, В 230/400
    Напряжение срабатывание, В (для ДМ-103 с защитой от перенапряжений) 280±5%
    Частота сети переменного тока, Гц 50 (60) Гц
    Номинальный ток нагрузки In, А 32, 63
    Номинальный отключающий дифференциальный ток (уставка) IΔn, mA 30, 100, 300
    Номинальный неотключающий дифференциальный ток IΔn, mA 0.5 IΔn (15, 50, 150)
    Номинальная включающая и отключающая способность Im, А Для моделей 1-32A - 500A; 40-63A - 630A
    Номинальный условный ток короткого замыкания (КЗ) Inc, А 6 000
    Время отключения (срабатывания) при IΔn, мс / при 5 IΔn, мс
    ≤100 / ≤40
    Механическая износостойкость, циклов В-О, не менее 2 000
    Коммутационная износостойкость, циклов В-О, не менее 1 000
    Сечение подключаемого провода, мм2 16 (до 32А), 25 (до 63А)
    Степень защиты IP 20
    Условия эксплуатации УХЛ4
    Функциональное исполнение Тип АС
    Усилие затяжки клеммных зажимов, Н·м Для моделей до 32А - 2,2; для моделей до 63А - 2,5
    Предельное усилие затяжки клеммных зажимов, Н·м Для моделей до 32А - 3,0; для моделей до 63А - 4,5

    Dekraft (Декрафт).

    Автоматические выключатели серии ВА-201

    Артикул: ВА-201

    Скачать документацию
    Размер: 1010 КБ

    Автоматические выключатели серии ВА-201

    Принцип действия
    При перегрузках в защищаемой цепи протекающий через аппарат ток нагревает биметаллическую пластину. Вследствие этого нагрева пластина изгибается и толкает рычаг, воздействующий на механизм свободного расцепления. При возникновении короткого замыкания в защищаемой цепи ток в ней многократно возрастает. Следовательно, возрастает и ток, проходящий через электромагнитную катушку автоматического выключателя. Соответственно, возрастает и магнитное поле, которое перемещает сердечник, воздействующий на рычаг свободного расцепления. В результате подвижный контакт отходит от неподвижного, и аппарат разрывает цепь.
    Сфера применения
    Автоматические выключатели служат для защиты электрических цепей от перегрузок и токов короткого замыкания.
    Перегрузка возникает при включении в цепь слишком большого количества электроприборов. Это может вызвать оплавление проводки и неисправность самих приборов.
    Короткое замыкание (КЗ), как правило, происходит при повреждении изоляции и других неисправностях проводки. Перегрузки и короткие замыкания - самые распространенные причины пожаров.
    Применяются во вводно-распределительных щитах жилых и административных зданий, а также в промышленности.
    Соответствие стандартам ГОСТ Р ГОСТ Р 50030.2-2010 (МЭК 60947-2-98), ГОСТ 9098-78
    Число полюсов, Р 1, 2, 3, 4
    Номинальное рабочее напряжение Ue, В 230/400
    Номинальный ток In, А 63, 80, 100
    Номинальная частота сети переменного тока 50/60 Гц
    Номинальная отключающая способность Icn, А 10 000
    Рабочая отключающая способность Ics, А 10 000
    Кривая отключения (диапазон токов мгновенного расцепления) C, D
    Механическая износостойкость, циклов В-О, не менее 8 500
    Коммутационная износостойкость, циклов В-О, не менее 1 500
    Максимальное сечение подключаемого провода, мм2
    35
    Условия эксплуатации УХЛ4
    Диапазон рабочих температур, °С -40/+50
    Степень защиты
    IP 20
    Усилие затяжки клеммных зажимов, Н·м 3,5

    Характеристики трех устройств защиты цепей (MCB, RCCB и RCBO)

    Устройства защиты цепей

    Традиционно плавкие предохранители были основными устройствами, выбранными для окончательной защиты цепей, вплоть до 1970-х годов, когда технология выключателей стала доминирующей. На сегодняшний день существуют три основных устройства защиты цепей:

    Характеристики трех устройств защиты цепей (MCB, RCCB и RCBO), о которых вы, вероятно, забыли
    1. автоматических выключателей (MCB),
    2. автоматических выключателей остаточного тока (RCCB) и
    3. дифференциальных автоматических выключателей. Автоматические выключатели с защитой от перегрузки по току (RCBO)

    Миниатюрные автоматические выключатели (MCB)

    Автоматические выключатели обеспечивают защиту от перегрузки по току и короткого замыкания только и не могут обнаруживать остаточный ток (ток утечки на землю), если он не достаточно велик, чтобы классифицироваться как перегрузка или короткое замыкание.

    Таким образом, во многих приложениях RCBO являются лучшим вариантом , но MCB по-прежнему являются наиболее широко используемыми устройствами, не в последнюю очередь в старых установках.

    Кроме того, в некоторых случаях может быть предпочтительнее использовать MCB вместе с отдельным RCCB, а не RCBO, поскольку использование отдельных устройств может дать более широкий выбор характеристик защиты.


    Типы автоматических выключателей //
    MCB 20A 10 / 15kA Тип отключения B 1P

    В тех случаях, когда автоматические выключатели были выбраны в качестве наиболее подходящего защитного устройства, следующим шагом будет выбор типа автоматического выключателя для использования .BS EN 60898 определяет несколько типов автоматических выключателей в соответствии с их рабочими характеристиками. Наиболее распространенными характеристиками MCB являются типов B, C и D , которые охватывают большинство часто встречающихся приложений.

    Позже к ним добавились характеристики типа K , которые обеспечивают улучшенную защиту в определенных приложениях.

    В приложениях потребительского блока редко можно увидеть что-либо, кроме автоматических выключателей типа B, используемых , с периодическим использованием устройств типа C в цепях с высоким броском тока, таких как некоторые осветительные нагрузки.

    Существуют также другие специализированные типы, но они редко, если вообще встречаются, при обычных установочных работах и ​​не рассматриваются в этой технической статье. Давайте рассмотрим наиболее распространенные характеристики MCB более подробно //


    MCB типа B

    MCB типа B быстро реагируют на перегрузки и созданы для отключения, когда ток, проходящий через них, составляет от 3 до 4,5. раз больше нормального тока полной нагрузки. Они подходят для защиты ламп накаливания и цепей розеток в жилых и коммерческих помещениях, где существует небольшой риск скачков тока такой величины, которые могут вызвать срабатывание MCB.


    MCB типа C

    Автоматические выключатели типа C реагируют медленнее и рекомендуются для приложений, включающих индуктивные нагрузки с высокими пусковыми токами, например, в установках люминесцентного освещения. Автоматические выключатели типа C рассчитаны на отключение при токе, в 5–10 раз превышающем нормальный ток полной нагрузки.


    MCB типа D

    Автоматические выключатели типа D еще медленнее и настроены на отключение при токе полной нагрузки, в 10–20 раз превышающем нормальный. Они рекомендуются только для цепей с очень высокими пусковыми токами , таких как питающие трансформаторы и сварочные аппараты.

    Обратите внимание на , однако, что автоматические выключатели с характеристиками типа K могут обеспечить лучшую защиту в некоторых приложениях этого типа.


    Тип K MCB

    Автоматические выключатели типа K рассчитаны на отключение при 8–12-кратном нормальном токе полной нагрузки , помещая их между традиционными выключателями

    типа C и типа D. В большинстве случаев они позволяют обеспечить улучшенную защиту кабеля в цепях, включающих двигатели, конденсаторы и трансформаторы, где ранее было необходимо использовать устройства типа D.Эта усиленная защита достигается без увеличения риска ложного срабатывания.

    При выборе MCB, важно помнить, что их основная функция заключается в быстром отключении тока повреждения для защиты кабелей и оборудования после устройства, а также для защиты персонала от поражения электрическим током. Это означает, что устройства должны быть выбраны с номинальными характеристиками, соответствующими применению и размеру используемых кабелей . Подробное руководство о том, как это сделать, дано в Правилах электромонтажа IET.

    Обратите также внимание на то, что автоматические выключатели типа B и C обычно могут быть выбраны для обеспечения времени отключения, которое обеспечит адекватную защиту кабеля, но это может быть труднее с типом D и, в некоторых случаях, с устройствами типа K, , где может потребоваться более низкий импеданс контура (Zs) для достижения времени отключения, предписанного в Правилах электромонтажа.

    Еще одной важной характеристикой автоматических выключателей, которую необходимо учитывать, является отключающая способность.Он всегда должен быть больше, чем предполагаемый ток короткого замыкания (PSCC) в точке, где должен быть установлен MCB, иначе существует риск того, что устройство не сможет безопасно устранить неисправность.

    На практике обычно нетрудно удовлетворить это требование, поскольку часть плановых испытаний электроустановок, требуемых Правилами электропроводки IET, включает в себя измерение полного сопротивления источника питания, по которому можно рассчитать PSCC. Фактически, многие типы установочных комплектов выполняют этот расчет автоматически.

    Автоматические выключатели с отключающей способностью 6 кА очень широко используются и обычно выбираются для бытовых приложений. Устройства с отключающей способностью 10 кА и даже 25 кА обычно используются в коммерческих и промышленных приложениях из-за неизбежно более высоких уровней неисправностей, связанных с этими установками.

    Вернуться к устройствам защиты цепей ↑


    Автоматический выключатель остаточного тока (RCCB)

    Предназначенные в основном для минимизации риска поражения электрическим током, выключатели RCCB обеспечивают защиту от остаточных токов (утечки на землю) только и не являются чувствителен к перегрузкам или коротким замыканиям.По этой причине их никогда нельзя использовать в качестве единственного защитного устройства цепи.

    Цепи с защитой RCCB всегда должны включать отдельную защиту от перегрузок и коротких замыканий . Чаще всего это MCB, но это может быть, например, предохранитель.

    Как и MCB, RCCB доступны в различных типах, которые обозначаются буквами. Это потенциальный источник путаницы, поэтому стоит помнить, что, например, автоматический выключатель типа B не имеет отношения к дифференциальному автоматическому выключателю типа B.

    Автоматический выключатель остаточного тока (RCCB)

    Наиболее вероятные типы RCCB:

    • Тип AC,
    • Тип A,
    • Тип B,
    • Тип B + и
    • Тип S.

    ВДТ переменного тока типа чувствительны к переменному току и подходят для большинства бытовых и коммерческих применений.

    ВДТ типа A обеспечивают дополнительную защиту по сравнению с устройствами типа AC, поскольку они чувствительны не только к переменным токам, но и к пульсирующим постоянным токам .Устройства типа A следует использовать вместо устройств типа AC в приложениях, где имеется много «электронных» нагрузок , таких как компьютерное оборудование или системы освещения с электронными балластами.

    ВДТ типа B чувствительны к переменному, пульсирующему переменному току и установившемуся постоянному току утечки. Этот тип может потребоваться для использования в фотоэлектрических (PV) солнечных энергетических установках, потому что фотоэлектрические панели вырабатывают постоянный ток на выходе, а некоторые типы неисправностей могут привести к утечке постоянного тока на землю.Однако это будет зависеть от инвертора, используемого в установке.

    ВДТ типа B + аналогичны типу B, но реагируют на токи утечки переменного тока в более широком диапазоне частот, что полезно в некоторых специализированных приложениях.

    Стоит отметить, что устройства типа B и типа B + могут использоваться везде, где указаны устройства типа AC или типа A, , поскольку они обеспечивают те же функциональные возможности, что и эти типы и другие .

    ВДТ типа S - это селективные устройства, предназначенные для использования в схемах, включающих более одного ВДТ.Например, установка может включать восходящий RCCB для обеспечения защиты нескольких нисходящих цепей, некоторые из которых также имеют свои собственные RCCB или RCBO.

    Если замыкание на землю происходит в одной из нижерасположенных цепей с RCCB или RCBO, должно сработать это устройство, а не вышестоящий RCCB . Использование ВДТ типа S для восходящего устройства обеспечит необходимую избирательность.

    ВДТ предлагаются с различными степенями чувствительности.Теоретически более чувствительное устройство (то есть устройство с более низким током срабатывания) обеспечит более эффективную защиту от риска поражения электрическим током, но на практике оно также будет более подвержено «ложному срабатыванию» - срабатыванию при незначительном отключении. опасность присутствует .

    Рекомендации по выбору устройств с соответствующей чувствительностью приведены в Правилах проводки IET, с которыми всегда следует обращаться. Однако для большинства домашних и небольших коммерческих приложений используются устройства на 30 мА.

    Вернуться к устройствам защиты цепей ↑


    Автоматический выключатель остаточного тока с максимальной токовой защитой (RCBO)

    RCBO - это устройства, которые объединяют функции MCB и RCCB в одном устройстве. Таким образом, они обеспечивают защиту от перегрузки, короткого замыкания и остаточного тока (замыкания на землю) и обычно используются в качестве единственного защитного устройства в цепи. В принципе, можно было бы производить огромное количество АВДТ с различными комбинациями характеристик МКВ и ВДТ.

    На практике производители ограничиваются наиболее часто используемыми комбинациями. Обычно они включают характеристику MCB типа B или типа C в сочетании с характеристикой RCCB типа AC или типа A.

    Если требуются другие комбинации, это обычно означает, что АВДТ не может быть использован и необходимая защита должна быть обеспечена за счет использования отдельных автоматических выключателей и дифференциальных автоматических выключателей. Однако стоит отметить, что по-прежнему доступны устанавливаемые на месте блоки остаточного тока, которые можно использовать для преобразования некоторых старых MCB в RCBO, что позволяет легко модернизировать существующие установки.

    Недавняя разработка, заслуживающая внимания, - это внедрение так называемых компактных АВДТ . В прошлом RCBO неизменно были больше, обычно намного выше обычных MCB. Это означало, что они занимали больше места в потребительских блоках и распределительных щитах, что затрудняло подключение.

    Новые компактные RCBO не намного больше обычного MCB и, следовательно, значительно упрощают процесс установки.Компактные АВДТ доступны с теми же комбинациями характеристик, что и стандартные АВДТ.

    Номинальный ток, отключающая способность и остаточная чувствительность АВДТ выбираются в точно так же, как и для отдельных автоматических выключателей и ВДТ .

    Square D 45 AMP типа C 10 кА, 30 мА RCBO (фото предоставлено electricsoutdoors.co.uk)

    Вернуться к устройствам защиты цепей ↑

    Ссылка // Выбор конечной защиты цепи Eaton (Phil Williams)

    【ВДТ】 Что такое ВДТ? Функция, RCBO, типы, характеристики и ограничения

    Что такое RCBB?

    RCD , устройство остаточного тока или RCCB , прерыватель остаточного тока.Это устройство для электропроводки, функция которого заключается в отключении цепи при обнаружении токов, протекающих по проводу заземления. Он также обеспечивает защиту от поражения электрическим током или поражения электрическим током в результате прямого контакта.

    Каковы функции и дополнительные функции RCCB?

    Автоматический выключатель остаточного тока, RCCB

    Это устройство, к которому прикреплен механический выключатель с функцией остаточного отключения.Как упоминалось выше, это приведет к разрыву цепи только при наличии тока утечки, протекающего на землю или также известного как замыкание на землю. Это необходимо для минимизации риска для жизни человека.

    ВДТ обычно могут самостоятельно обрабатывать короткое замыкание или остаточный ток 1 кА, если это замыкание на землю.

    В правилах подключения

    указано, что другие устройства должны работать вместе с ВДТ для обеспечения защиты. Это может помочь повысить рейтинг короткого замыкания RCCB с, таким образом, например, RCCB с номиналом 1 кА может работать при уровне неисправности выше 1 кА.

    * Неисправность относится к аномальному электрическому току. Например, короткое замыкание - это неисправность, при которой ток превышает нормальную нагрузку. Это также может относиться к остаточному току.

    Автоматический выключатель остаточного тока с защитой от перегрузки, RCBO

    Это устройство RCCB со встроенным автоматическим выключателем, миниатюрным автоматическим выключателем, также известным как RCBO . В основном он защищает от замыканий на землю, перегрузок и токов короткого замыкания. Он также имеет такую ​​же цель защиты жизней, как и УЗО .

    * Чтобы узнать больше о MCB, щелкните здесь

    Автоматический выключатель утечки на землю, ELCB

    Это устройство выполняет ту же функцию, что и выключатель остаточного тока, RCCB , но является датчиком напряжения. Они подходят для трехфазных цепей и сильноточных нагрузок. Уровень остаточного тока и задержка срабатывания часто регулируются, что обеспечивает селективность между различными автоматическими выключателями.Тем не менее, ELCB - старое устройство, а RCCB имеет лучшие преимущества.

    Принцип работы RCCB

    Идеальная схема состоит в том, что токи, протекающие по цепи через провод под напряжением, должны быть такими же, как ток возврата через нейтральный провод.

    Однако, когда происходит замыкание на землю, ток попадает в заземляющий провод случайно, например, при случайном контакте с обрывом провода.В результате ток, возвращающийся через нейтральный провод, уменьшается. Разница в токе между живым и нулевым проводом называется остаточным током. RCCB спроектирован таким образом, что он непрерывно измеряет остаточный ток или разницу в значениях тока между токоведущим и нейтральным проводами. Следовательно, если остаточный ток не превышает установленный предел, RCCB отключит цепь.

    Типы и номиналы
    Типы Форма сигнала
    AC Чувствительность только к остаточному синусоидальному переменному току
    А Чувствительность к остаточному переменному току и / или пульсирующему постоянному току
    B Обеспечивает защиту переменного остаточного синусоидального тока частотой до 1000 Гц, пульсирующего постоянного тока и плавных постоянных остаточных токов.
    Ф Обеспечивает защиту цепи, используя однофазные драйверы с регулируемой скоростью.

    Типы полюсов ВДТ : 2-полюсный, 3-полюсный и 4-полюсный.

    2-полюсный RCCB - Используется в случае однофазного подключения к источнику питания, имеющего только фазный и нейтральный провод.

    4-х полюсный УЗО - Используется в случае трехфазного подключения питания, а также для дополнительного подключения нейтрали источника питания

    4-полюсный УЗО

    3-полюсный RCCB - аналогичен 4-полюсному RCCB, но имеет только три провода трехфазной системы.

    3-х полюсный УЗО

    Рейтинги RCCB

    Чувствительность к остаточному току - 10 мА, 30 мА, 100 мА, 300 мА, 500 мА, 1000 мА

    Различные уровни срабатывания чувствительности по остаточному току служат определенной цели.

    Рекомендуемый уровень срабатывания для максимальной защиты от ударов составляет 30 мА, как и у Schneider Acti9 RCCB (рисунок выше).

    Уровень срабатывания 100 мА по-прежнему обеспечивает определенную защиту от ударов, если невозможно использовать устройство 30 мА.

    Хотя 300 мА никогда не следует использовать для защиты от ударов, его цель - обеспечить защиту от огня и оборудования.

    2-полюсный УЗО

    Кривые отключения

    Если вы хотите купить RCBO , , вы заметите, что отображается тип кривых отключения. Это связано с тем, что, как упоминалось ранее, RCBO имеет встроенный MCB. Поэтому мы рассмотрим 4 кривые отключения, которые доступны на нашем веб-сайте Electgo.

    Кривая отключения B - MCB с кривой отключения B мгновенно срабатывает со скоростью, в три-пять раз превышающей номинальный ток. Они подходят для защиты кабеля, жилого и небольшого коммерческого использования.

    Кривая отключения C - MCB с кривой отключения C мгновенно срабатывает со скоростью, в пять-десять раз превышающей номинальный ток. Обычно используется для высоких индуктивных нагрузок. Подходит для бытового и бытового применения.

    Кривая отключения D - MCB с кривой отключения D мгновенно отключается со скоростью, в десять-двадцать раз превышающей номинальный ток.Используется для чрезвычайно высоких индуктивных нагрузок, таких как двигатель с большим пусковым током.

    Кривая отключения K - MCB с кривой отключения K мгновенно отключается со скоростью, в два-три раза превышающей номинальный ток. Очень чувствителен к короткому замыканию. Подходит для высокочувствительных устройств, таких как полупроводниковые приборы.

    Ограничения RCCB
    • Предназначен только для работы со стандартной формой сигнала питания
    • Они не обеспечивают защиту от перегрузок по току: Перегрузка по току относится к замыканию под напряжением и нейтралью; ВДТ не сработает и может быть поврежден.
    • Неверное отключение: Внезапные изменения электрической нагрузки могут вызвать небольшой кратковременный ток на землю. Поскольку ВДТ чувствительны и работают быстро; они могут просто отключиться.
    • RCCB не защитит пользователя от сотрясений в режиме реального времени

    ▷ Автоматический выключатель остаточного тока (RCCB)

    Новая статья от Маниша, одного из членов ЕЭК! В своей последней статье он рассказал вам о миниатюрных автоматических выключателях (MCB). Сегодня он рассмотрит другой важный тип автоматического выключателя, называемый автоматическим выключателем остаточного тока (RCCB).

    Введение
    Автоматические выключатели остаточного тока

    A - это еще один другой класс автоматических выключателей. Автоматический выключатель остаточного тока (RCCB) - это, по сути, устройство измерения тока, используемое для защиты цепи низкого напряжения в случае неисправности. Он содержит переключающее устройство, которое отключается при возникновении неисправности в подключенной цепи.

    Назначение УЗО

    Автоматические выключатели остаточного тока

    предназначены для защиты людей от риска поражения электрическим током, поражения электрическим током и пожаров, вызванных неисправной проводкой или замыканием на землю.

    RCCB особенно полезен в ситуациях, когда в цепи происходит внезапное замыкание на землю.

    например Человек случайно контактирует с обрывом провода под напряжением в цепи.

    В такой ситуации при отсутствии ВДТ в цепи может произойти замыкание на землю, и человек подвергнется риску поражения электрическим током.

    Однако, если та же цепь защищена с помощью ВДТ, он отключит цепь за доли секунды, что предотвратит поражение человека электрическим током.Следовательно, установка RCCB в вашу электрическую цепь является хорошей и безопасной практикой.

    Как это защищает?

    Как объяснено выше, RCCB предназначен для защиты от замыканий на землю и связанных с ними рисков для жизни человека, таких как поражение электрическим током.

    Основополагающий фундаментальный принцип работы RCCB заключается в том, что в идеальных ситуациях ток, протекающий в цепи через провод под напряжением (горячий), должен быть таким же, как ток, возвращаемый из нейтрали.

    В случае замыкания на землю ток попадает на землю случайно (например, при случайном контакте с обрывом провода и т. Д.)). В результате уменьшается ток, возвращаемый из нейтрали. Этот дифференциал тока также известен как «остаточный ток».

    RCCB спроектирован таким образом, что он непрерывно определяет и сравнивает разницу (значение остаточного тока) в значениях тока между токоведущим и нейтральным проводами. Любое небольшое изменение текущего значения из-за такого события приведет к отключению ВДТ от цепи.

    Типы ВДТ

    • 2-полюсный RCCB : используется в случае однофазного источника питания, в котором используется только провод под напряжением и нейтральный провод.Это как показано на изображении ниже. Он имеет два конца, к которым подключены токоведущий и нейтральный провода. Поворотный переключатель используется для переключения RCCB обратно в положение ON или OFF. Кнопка тестирования помогает периодически проверять работоспособность RCCB.
    • 4-полюсный RCCB : Используется в случаях подключения трехфазного источника питания с использованием трех фазных проводов и нейтрали. Это как показано на изображении ниже. Он состоит из двух концов, к которым подключены три фазы и нейтральный провод.Кроме того, по конструкции и работе он аналогичен двухполюсному ВДТ.

    RCCB бывают разных номиналов, например: 30 мА, 100 мА, 300 мА

    Чувствительность по остаточному току

    RCCB в первую очередь разработан для защиты от замыканий на землю и их последствий для жизни человека, таких как поражение электрическим током.

    Согласно исследованиям, человек может выдержать электрический ток силой только до 30 мА.
    Таким образом, ВДТ в защите от низкого напряжения спроектированы таким образом, что они отключаются от цепи даже при небольшом изменении значения остаточного тока до 30 мА.Время отклика обычно находится в пределах 40 мс, что гарантирует полную защиту человека от поражения электрическим током в любое время.

    Более высокие значения 300 мА используются в случаях, когда требуется защита от опасности возгорания. Это полезно в местах, где хранится много легковоспламеняющихся материалов.

    Заключение

    RCCB - это важное защитное устройство в вашей электрической цепи, которое помогает предотвратить поражение электрическим током в случае замыкания на землю. Правильно установленный ВДТ гарантирует отсутствие смертельных травм для человека в случае случайного прикосновения к токоведущим проводам.

    Что еще вы можете сказать об этом ребенке с автоматическим выключателем?

    Автоматический выключатель остаточного тока (RCCB): принцип, преимущества и ограничения

    Хотя электричество стало незаменимым компонентом нашей жизни, на самом деле оно несет в себе опасность для жизни человека и имущества. Поражение электрическим током и пожар - это два основных риска, связанных с электричеством, поэтому нельзя допускать халатности, когда дело касается изоляции оборудования.
    Автоматический выключатель остаточного тока (RCCB) - важная мера безопасности, когда речь идет о защите электрических цепей.Это датчик тока, который может автоматически измерять и отключать цепь, когда в подключенной цепи возникает неисправность или ток превышает номинальную чувствительность.

    В этом блоге мы собираемся изучить:
    1. Принцип RCCB.
    2. Преимущества ВДТ.
    3. Чувствительность ВДТ.
    4. Ограничения ВДТ.
    5. Классификация ВДТ.

    Предназначенный для защиты человека от риска поражения электрическим током, а также поражения электрическим током и пожаров, RCCB особенно полезен в случаях внезапного замыкания на землю.Наличие RCCB гарантирует, что в таких случаях цепь немедленно отключится, и, таким образом, человек будет защищен от поражения электрическим током.

    Принцип RCCB

    RCCB работает по принципу закона Кирхгофа, который гласит, что входящий ток должен быть равен выходному току в цепи. Таким образом, RCCB сравнивает разницу в значениях тока между проводами под напряжением и нейтралью. В идеале ток, протекающий в цепи от провода под напряжением, должен быть таким же, как ток, протекающий через нейтральный провод.В случае неисправности ток от нейтрального провода уменьшается, разница между ними известна как остаточный ток. При обнаружении остаточного тока срабатывает RCCB для отключения цепи.

    Испытательная цепь, включенная в устройство защиты от остаточного тока, обеспечивает проверку надежности RCCB. Когда кнопка тестирования нажата, ток начинает течь через тестовую цепь. Поскольку это создает дисбаланс в нейтральной катушке устройства, ВДТ отключается, и питание отключается, тем самым проверяя надежность ВДТ.

    Преимущества RCCB

    • Обеспечивает защиту от замыкания на землю, а также от любого тока утечки
    • Автоматически отключает цепь при превышении номинальной чувствительности
    • Предлагает возможность двойной оконечной нагрузки как для кабельных, так и для шинных соединений
    • Обеспечивает защиту от колебаний напряжения, поскольку включает в себя фильтрующее устройство, которое защищает от переходных уровней напряжения.

    Чувствительность ВДТ

    Человек способен выдержать поражение электрическим током до 30 мА.В то время как до 10 мА может просто вызвать ощущение покалывания, 10 мА и более могут привести к сокращению мышц, что в дальнейшем приведет к параличу дыхания при токе около 30 мА. Поэтому RCCB предназначены для поиска небольших изменений остаточного тока. В случаях, когда требуется защита от огня, ВДТ также используются для отслеживания более высоких изменений остаточного тока до 300 мА.

    Ограничения RCCB

    У ВДТ много преимуществ, но есть и некоторые ограничения:

    • RCCB не гарантирует работу, если нагрузки не генерируют стандартные формы сигналов.Это главным образом потому, что RCCB разработан для работы с нормальными формами волны питания.
    • Возможно, произошло нежелательное отключение RCCB. Это происходит главным образом потому, что при резких изменениях электрической нагрузки на землю может протекать небольшой ток, особенно в старых приборах.
    • RCCB не защищает от перегрузки по току. Он был разработан для защиты только в том случае, если текущий ток и ток нейтрали различны. Однако перегрузка по току не может быть обнаружена.
    • RCCB не защищает от ударов нейтрали.В основном потому, что ток в них сбалансирован. Ток уравновешивается, поскольку оба терминала удерживаются вместе.
    • RCCB не защищает от перегрева, который возникает, если проводники неправильно вкручены в клеммы.

    Классификация ВДТ

    ВДТ бывают двух типов; 2-х полюсные ВДТ и 4-х полюсные ВДТ.
    2-полюсный RCCB: Используется в случае однофазного подключения к источнику питания, имеющего только фазный и нейтральный провод.
    4-полюсный УЗО: Используется в случае трехфазного подключения к сети.

    Номинальный ток от 10 до 0,100 А
    Чувствительность 30 100 300 м А

    RCCB поэтому чрезвычайно важен для обеспечения защиты цепей в реальном времени. В промышленности и, в частности, в высоковольтных коммерческих установках, его важность не может быть недооценена, поскольку всегда существует риск потрясений и несчастных случаев со смертельным исходом из-за этого. В C&S Electric мы предлагаем Wintrip RCCB, ультрасовременный продукт, пригодный для промышленного, бытового и коммерческого применения.ВДТ C&S соответствуют стандарту IEC 61008-1 и используются как для управления, так и для изоляции электрических цепей. C&S Electric является уважаемым мировым брендом продуктов для управления питанием уже более 50 лет, поэтому вы можете быть уверены, что находитесь в надежных руках.

    Почему четыре типа устройств остаточного тока? Все дело в нагрузке.

    Распределение энергии и управление

    Наташа Люциус | 25 апреля 2019 | 10109 просмотров Почему четыре типа устройств остаточного тока? Все дело в нагрузке. электронная почта 896 4 Твитнуть

    Защита людей от ударов всегда была приоритетом при проектировании электрических систем переменного тока. Оборудование, как правило, проектируется таким образом, чтобы создать барьер для любого человека, вступающего в физический контакт с токоведущим проводником с помощью изоляции или других средств. Однако такой контакт иногда может произойти случайно, вызывая то, что называется «утечкой на землю» или «остаточным» током короткого замыкания, проходящим через тело человека.И требуется всего 30 мА тока через руку к ногам, чтобы вызвать смерть, если только ток не будет прерван в течение очень короткого промежутка времени.

    Устройства защитного отключения (УЗО), или GFCI в Северной Америке, разработаны для защиты от этого риска. Однако возникают новые проблемы из-за роста приложений электрических систем, таких как зарядные станции для электромобилей, фотоэлектрические установки, а также более широкое использование приводов с регулируемой скоростью для управления двигателями. Это привело к появлению остаточных токов, которые не являются чисто синусоидальными.В этой серии сообщений в блоге, состоящей из двух частей, я дам краткий обзор основных типов УЗО, представленных сегодня на рынке, и типов рисков, от которых каждый предназначен для защиты.

    Стандарт IEC 60755 определяет четыре типа УЗО для приложений переменного тока. Каждый из них предназначен для различных типов или комбинаций сигналов остаточного тока.

    • Тип AC . Этот тип УЗО используется там, где предполагается, что ток короткого замыкания будет синусоидальным и будет иметь ту же частоту, что и напряжение питания.Например, это может произойти при возникновении короткого замыкания в проводниках питания или при резистивной или линейной нагрузке. Во многих странах они считаются УЗО общего назначения.
    • Тип A . Некоторые виды нагрузок, например, с однофазной выпрямительной схемой, такой как нагревательная пластина, будут создавать пульсирующий постоянный остаточный ток. Для этих приложений требуется УЗО типа A, которое может обнаруживать этот вид остаточного тока. Они также могут выдерживать наложенный «плавный» постоянный ток до 6 мА.Они также обнаруживают синусоидальные остаточные токи, которые могут быть у УЗО типа AC.
    • Тип F . В некоторых приложениях могут возникать «составные» остаточные токи в диапазоне от единиц до 1000 Гц. Например, схемы с однофазными двигателями, управляемыми частотно-регулируемым приводом, такими как тепловой насос или кондиционер. Для этих приложений требуется УЗО типа F. Они также могут выдерживать наложенный плавный постоянный остаточный ток до 10 мА. И они также могут обнаруживать все остаточные токи, обнаруживаемые УЗО типа А.
    • Тип B . Теперь давайте посмотрим на схемы с трехфазным двигателем, управляемым частотно-регулируемым приводом. Сюда могут входить определенные типы кондиционеров, насосов, зарядных устройств для электромобилей или медицинское оборудование, требующее высокой точности движения. В этих случаях могут быть частоты остаточного тока более 50 или 60 Гц, а также несинусоидальные составляющие, формы сигналов, возникающие в результате шестиимпульсных мостовых выпрямительных схем, и даже плавный постоянный ток. В этом случае необходимо УЗО типа B.Подобно типу F, тип B может выдерживать наложенный плавный остаточный ток постоянного тока до 10 мА, а также обнаруживать все остаточные токи, обнаруживаемые типом F.

    В моем следующем посте мы более подробно рассмотрим УЗО типа B, включая то, как они работают, их применение и взаимодействие с другими типами УЗО. Мы также рассмотрим специальные УЗО типа SI с «сверхстойчивостью» для высокочастотных утечек на землю.

    Schneider Electric предлагает полный спектр УЗО, от дополнительных устройств для автоматических выключателей до полных автоматических выключателей дифференциального тока (RCCB), включая модели типа B и типа SI.Для получения дополнительной информации о выборе правильного типа УЗО, включая соответствующие стандарты, загрузите технический документ «Почему следует выбирать защиту от утечки на землю типа B для безопасной и эффективной защиты людей» .

    Теги: электрическая безопасность, УЗО, УЗО, защита от ударов, УЗО типа B, УЗО типа B, официальный документ

    Автоматические выключатели остаточного тока - Искра

    Файлы cookie на нашей веб-странице

    Что такое cookie?

    Файл cookie - это небольшой фрагмент данных, отправленный с веб-сайта и хранящийся в веб-браузере пользователя, пока пользователь просматривает веб-сайт.Когда пользователь будет просматривать тот же веб-сайт в будущем, данные, хранящиеся в файле cookie, могут быть извлечены веб-сайтом для уведомления веб-сайта о предыдущей активности пользователя.

    Как мы используем файлы cookie?

    Посещение этой страницы может генерировать следующие типы файлов cookie.

    Строго необходимые файлы cookie

    Эти файлы cookie необходимы для того, чтобы вы могли перемещаться по веб-сайту и использовать его функции, такие как доступ к защищенным областям веб-сайта.Без этих файлов cookie не могут быть предоставлены запрашиваемые вами услуги, такие как корзины покупок или электронное выставление счетов.

    2. Производительные файлы cookie.

    Эти файлы cookie собирают информацию о том, как посетители используют веб-сайт, например, какие страницы посетители посещают чаще всего, и получают ли они сообщения об ошибках с веб-страниц. Эти файлы cookie не собирают информацию, позволяющую идентифицировать посетителя. Вся информация, которую собирают эти файлы cookie, является агрегированной и, следовательно, анонимной. Он используется только для улучшения работы веб-сайта.

    3. Функциональные файлы cookie.

    Эти файлы cookie позволяют веб-сайту запоминать сделанный вами выбор (например, ваше имя пользователя, язык или регион, в котором вы находитесь) и предоставлять расширенные, более личные функции. Например, веб-сайт может предоставлять вам местные прогнозы погоды или новости о ситуации на дорогах, сохраняя в файле cookie регион, в котором вы в настоящее время находитесь. Эти файлы cookie также могут использоваться для запоминания изменений, внесенных вами в размер текста, шрифты и другие части веб-страниц, которые вы можете настроить.Их также можно использовать для предоставлять запрашиваемые вами услуги, такие как просмотр видео или комментирование блога. Информация, собираемая этими файлами cookie, может быть анонимной, и они не могут отслеживать вашу активность на других веб-сайтах.

    4. Целевые и рекламные файлы cookie.

    Эти файлы cookie используются для доставки рекламы, более соответствующей вам и вашим интересам. Они также используются для ограничения количества раз, когда вы видите рекламу, а также для измерения эффективности рекламной кампании.Обычно они размещаются рекламными сетями с разрешения оператора веб-сайта. Они помнят, что вы посетили веб-сайт, и эта информация передается другим организациям, например рекламодателям. Довольно часто целевые или рекламные файлы cookie будут связаны к функциям сайта, предоставленным другой организацией.

    Управление файлами cookie

    Куки-файлами можно управлять через настройки веб-браузера. Пожалуйста, ознакомьтесь с помощью вашего браузера, как управлять файлами cookie.

    На этом сайте вы всегда можете включить / выключить файлы cookie в пункте меню «Управление файлами cookie».

    Управление сайтом

    Этот сайт находится под управлением:

    Искра д.д.

    % PDF-1.5 % 1 0 obj> эндобдж 2 0 obj> эндобдж 3 0 obj> эндобдж 4 0 obj> поток конечный поток эндобдж xref 0 5 0000000000 65535 ф 0000000016 00000 н.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
