Проверка и осмотр устройств молниезащиты

Если молния попадает в незащищенные здания, это часто влечет возгорание, разрушение строительных и коммуникационных элементов. Мощные всплески перенапряжений могут спровоцировать поломку радиоэлектронного оборудования и полную неисправность коммуникационных линий связи.

Чтобы минимизировать урон, нужно обеспечить достаточную степень молниезащиты. Данный термин включает в себя комплекс мер для гарантии безопасности сооружений и техники. Испытания устройств молниезащиты могут проводиться в плановом или внеплановом порядке.

Цель исследований:

• Обеспечить работоспособность и безопасность объектов недвижимости
• Сократить последствия влияния неблагоприятных факторов окружающей среды на состояние громоотводов

Наши преимущества

Бесплатное консультирование

Надежность и долговечность молниезащиты

Наличие разрешительных документов и допусков СРО

Собственная аттестованная электролаборатория

Cсвидетельство о регистрации электролаборатории

Проверка молниезащиты

Законодатель устанавливает принципы, этапы и периодичность проверок заземляющего устройства молниезащиты. При выполнении подобных технических мероприятий специалисты принимают во внимание положения ПУЭ, ПТЭЭП, инструкции по устройству молниезащиты, СНиП 12-03-99, СНиП Ш-33-76, ВСН 164-82, ГОСТ 10434-82.

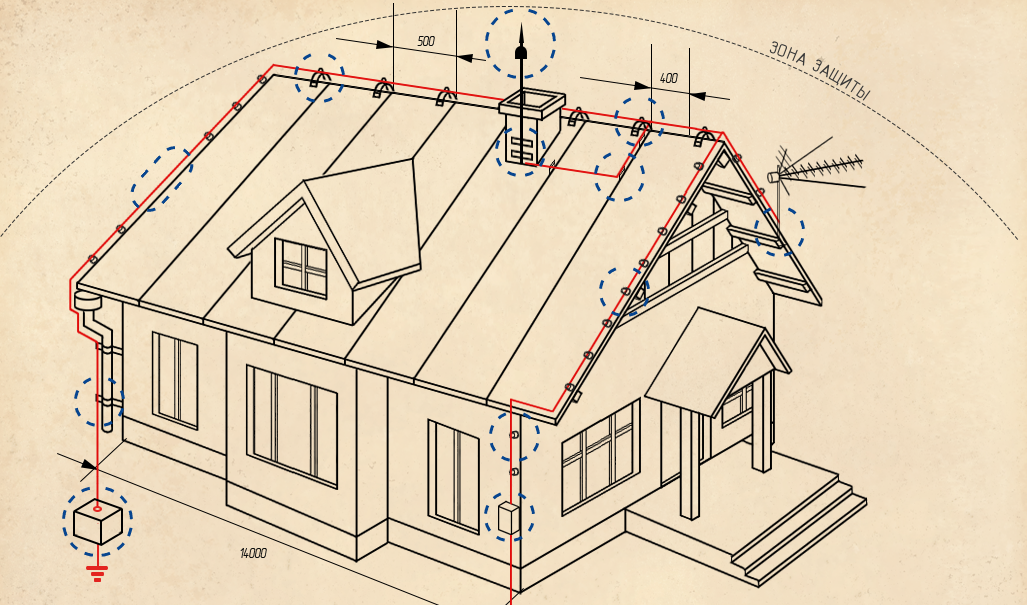

Осматривая молниеприемники и токоотводы на крышах, важно применять монтерские предохранительные пояса. Если стропы имеют маленькую длину, используют страховочный канат, закрепленный за конструкцию постройки.

Испытатели должны медленно опускать или натягивать страховочный канат. Молоток необходимо привязывать при исследовании конструкции молниеприемников, сварных соединений наружных токопроводов. Это позволит избежать падения инструмента, возможных поломок и травм среди рабочих. Если приближается гроза, исследовательские мероприятия прекращаются. Бригада покидает рабочее место.

Виды проверок молниезащиты

Мероприятия по тестированию молниеприемников классифицируются в зависимости от периода исследования на:

• Плановые или сезонные. Проводят в соответствии с утвержденным графиком. Проверка регламентирована требованиями инструкций РД-34.22.121-87, ПУЭ и ПТЭЭП. Периодичность обследований устанавливается с учетом степени опасности материалов и веществ, которые хранятся на объектах
• Пусковые. Выполняются при введении нового оборудования в эксплуатацию, когда объект сдается заказчику. Совершают одновременно с окончанием основных строительных работ
• Внеочередные. Инициируют при внезапном появлении причин для проверки устройств

Внеочередное обследование совершается при наличии соответствующих законных оснований. Когда проводится проверка и осмотр устройств молниезащиты без учета последнего времени исследований? Это необходимо, если:

• Конструкция была трансформирована или улучшена. Исследование требуется, если совершенные обновления не предусмотрены проектом изменений
• Закончен ремонт или реконструкция недвижимого объекта, они были проведены согласно последним результатам проверок
• Требуется восстановить целостность, работоспособность недвижимого объекта после серьезных аварийных ситуаций, катастроф, стихийных бедствий

Периодичность проверок

Периодичность проверки молниезащиты зданий и сооружений устанавливается согласно принятым инструкциям. В соответствии с актуальными предписаниями закона устройства молниезащиты зданий и сооружений всех категорий исследуются как минимум 1 раз в год.

Правила технической эксплуатации электроустановок предписывают исследовать состояние заземляющих контуров со следующей регулярностью:

• Каждые полгода. Выполняется визуальный осмотр видимых частей оборудования
• 1 раз в 12 лет. Проверка с выборочным вскрытием грунта

При тестировании сопротивления заземляющих контуров необходимо:

• 1 раз в 6 лет исследовать ЛЭП с напряжением до 1000 В
• 1 раз в 12 лет анализировать работоспособность ЛЭП с напряжением свыше 1000 В

Порядок обследования параметров

При организации испытаний важно установить сопротивление заземления молниезащиты для стекания грозового разряда в землю. Проверочные операции включают поиск параметров контура заземления, которые рассчитываются согласно действующим законодательным нормам.

Для правильного и всестороннего исследования элементов молниезащиты необходимы омметры, обеспечивающие измерение сопротивления растеканию тока. Специальные приборы должны иметь предельно малую погрешность.

Специалисты могут применять прямые или косвенные методы оценки параметров. Наиболее популярной и результативной является техника исследования при сравнении полученного результата с показаниями предварительно прокалиброванного прибора.

Особенности проведения проверки

Для официального доказательства достоверности результатов проведенных тестирований оформляется письменный протокол испытаний молниезащиты. В документе в обязательном порядке детально отражаются все необходимые эксплуатационные характеристики. Протокол содержит в себе специальные графы для значений, установленных при измерениях величин.

При выполнении проверки квалифицированные специалисты обязательно уделяют внимание следующим важным моментам:

• Тщательным осмотр всех видимых элементов системы молниезащиты, включая соединения и узлы
• Расчет степени сопротивления посредством специального измерительного прибора. Для этих целей применяют MRU-101
• Условия провождения тестирований молниезащиты установленного образца. Проверка должна выполняться только в сухую погоду. В зонах вечной мерзлоты исследовать систему можно при достаточно сильном промерзании грунта. Это позволит избежать измерительных ошибок и добиться получения объективных результатов

Если экспертами выполнялась проверка при первичном вводе молниезащиты в эксплуатацию, то по ее итогам будет составлен рабочий паспорт. После завершения исследовательских мероприятий оформленные документы передаются на хранение лицам, ответственным за энергохозяйство объекта

Оборудование для проверки молниезащиты

Измерения свойств заземляющего устройства и оценка качества грунта в месте его монтажа осуществляется посредством высокоточного оборудования. Эксперты могут использовать изделие типа М-416. Данное электронное приспособление применяют вместе с измерителем параметров электрической безопасности MPI-511. Актуальные стандарты позволяют исследователям применять иные измерительные устройства с аналогичными характеристиками.

Если эксперт занимается проверкой параметров заземляющего контура, ему полезно учитывать атмосферное давление в районе обследований. Данное значение часто заносится в протокол испытаний наряду с информацией по климатическим условиям, но не оказывает существенного влияния на выводы специалиста.

Если в системе молниезащиты представлено несколько единиц молниеотводов, проверяющие совершают измерения сопротивления стеканию тока в отношении каждого рабочего элемента, по отдельности. В соответствии с предписаниями ПТЭЭП полученные значения не должны быть больше параметров, отмеченных при пусковых тестах, более чем в 5 раз.

Прибор может одновременно выполнять задачи по защитному заземлению объекта и приемника. Если в одном ЗУ объединены 2 функции, то специалисты не совершают отдельную проверку рабочего сопротивления в контуре молниезащиты.

Этапы проверки молниезащиты

Тестирование систем молниезащиты подразумевает совершение следующих операций:

• Исследование взаимосвязи молниеприемника и заземления
• Определение переходного сопротивления болтовых соединений
• Обследование заземления
• Установление состояния изоляции
• Визуальный осмотр целостности компонентов, включая места контакта, молниеприемник и токоотводов. Необходимо выявить наличие коррозийных изменений
• Проверка соответствия реально смонтированных приборов проектной документации, обоснованности установки конкретных видов громоотвода
• Установление сопротивления заземлителя
• Определение целостности, механической прочности сварки. Для того, чтобы убедиться в надежности конструкции, специалист простукивает все соединения с помощью молотка
• Испытание сопротивления системы грозозащиты посредством MRU-101

Результаты проверки обязательно получают документальное закрепление. Эксперты составляют протокол проверки молниезащиты, где выносится заключение об исправности оборудования. Он служит основанием для ввода устройства в эксплуатацию и начала безопасного использования защитных систем на объекте.
