Какой провод нужен для заземления: Провод для заземления, как подобрать сечение и подключить, цвет в трехжильном проводе, популярные марки

Кабель для заземления | Электрика в квартире, ремонт бытовых электроприборов

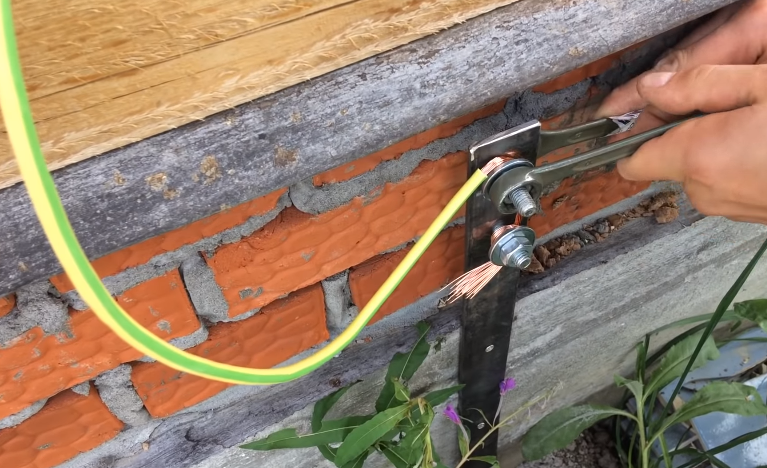

Заземление в квартире и частном доме служит защитой человека от поражения электрическим током. Защитное заземление — это преднамеренное соединение элементов электропроводки, металлических частей  электрооборудования и электрических приемников, не находящихся под напряжением, с землей, которая в случае опасности примет на себя ток. Металлические части проводки, оборудования и электроприемников соединяются с заземлителями с помощью заземляющих проводников. В их качестве могут быть использованы как жила многожильного кабеля, так и одножильный провод.

Кабель для заземления обязательно должен быть медным, многопроволочным или одинарным. Сечение такого провода напрямую зависит от мощности электроприемников и электрооборудования, для которых он обеспечивает защиту. Здесь главное помнить, что сечение заземляющего провода должно быть не менее сечения жил кабеля электропроводки.

Ниже мы подробно остановимся на марках кабелей, которые применяются для заземления в соответствии с нормами ПУЭ (Правила Устройства Электрооборудования).

Марка кабеля с заземляющим проводником выбирается в зависимости от типа заземления: стационарное (неподвижное) или переносное. Примеры стационарного заземления: металлическая конструкция зданий, розетки электропроводки в квартире и частном доме, электрические плиты, квартирные электрощиты и т.д.

При данном типе заземления можно использовать как многопроволочные (гибкие) медные трехжильные кабеля марок ВВГ, ПВГ, так и многожильные однопроволочные — например, марки NYM. Они должны иметь заземляющую жилу, изоляция которой окрашена в желто-зеленый цвет. Сегодня еще можно встретить применение дешевого трехжильного кабеля марки ППВ без отдельной заземляющей жилы, в качестве нее используется средняя жила. Однако при этом может возникнуть путаница при подключении или последующем ремонте электрической проводки.

Кроме многожильных проводов для заземления применяются отдельные медные одножильные многопроволочный (гибкие) провода. Например, провод марки ESUY (Германия). В данном случае электропроводка монтируется так:  двухжильный медный кабель + одножильный провод заземления.

Содержание

1. Характеристика популярных марок кабеля и провода, используемых для заземления
2. Кабель NYM
3. Плюсы NYM:
4. Кабель ВВГ
5. Провод ПВ-3
6. Провод ПВ-6
7. Кабель марки ESUY

Содержание

Кабель NYM

Данный многожильный провод используется для передачи и распределения электроэнергии в стационарных установках с переменным напряжением до 0,66 кВ частотой 50 Гц, в том числе в электроустановках зданий и сооружений для безопасного применения электрооборудования класса защиты 1 по электробезопасности. Кабель применяется для прокладки силовых и осветительных сетей, даже во взрывоопасных зонах.

Плюсы NYM:

• медная жила;
• промежуточная оболочка;
• расцветка жил в соответствии с нормами ПУЭ;
• удобство разделки и монтажа.

Кабель ВВГ

Данный кабель имеет медные жилы, изоляция и оболочка — поливинилхлорид, броня — две стальные ленты, наружный покров — обмотка стекловолокном с поливкой битумным составом. Изоляция многожильного провода устойчива к солнечному излучению и не горюча.
Кабели изготавливают одно-, двух-, трех-, четырех- и пятижильные, с нулевой жилой + жила заземления.
Все жилы кабеля ВВГ имеют отличительную расцветку. Изоляция нулевых жил имеет голубой или светло-синей цвет, изоляция жил заземления — зелено-желтый.

Провод ПВ-3

Провод ПВ-3 имеет одну гибкую медную жилу, состоящую из сплетенных проволочек. Жила покрыта изоляцией из одного слоя поливинилхлоридного пластиката.   Существующее сечение провода ПВ-3: 0,5; 0,75; 1; 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120; 185; 240 мм.кв. Изоляция может быть окрашена в 11 различных цветов: белый, синий, черный, красный, зеленый, желтый и т. д. Если провод используется для заземления электрооборудования или установок, то цвет изоляции должен быть только жёлто-зелёного цвета.

Провод ПВ-6

Токопроводящая жила — медная, многопроволочная (гибкая).
Изоляция сделана из прозрачного ПВХ пластиката, что дает возможность визуального контроля за целостностью и качеством жилы. Провод ПВ 6-Зп — это провод с медной жилой высокой гибкости с изоляцией из прозрачного ПВХ пластиката для переносных заземлений.

Данные провода стойки к воздействию температуры окружающей среды: от -40°С до +50°С. Изоляция выдерживает деформацию при температуре (50±2)°С и не растрескивается при температуре (120±2)°С.
Провода стойки к изгибам на угол не более 180° при радиусе изгиба (50±5) мм.

Кабель марки ESUY

Кабель заземления ESUY используется для заземления в системах защиты от короткого замыкания. Специальное применение кабеля заземления при ремонтных работах в системах с большими токами, железнодорожных установках, в распределительных системах, системах переменного тока, системы передачи и распределения энергии как защита в установках.

Для этого кабеля имеются специальные требования, например, небольшой вес, повышенная гибкость в широком диапазоне температур и температуростойкость. Оболочка кабеля имеет важную функцию защиты от механических и химических воздействий. Особенность: для этого кабеля не нормируется номинальное напряжение, потому что этот кабель применяется как кабель заземления.

тип, сечение и другие параметры

Для повышения защиты людей в частных строениях или коммерческих зданиях важный вопрос – какой нужен кабель для заземления, чтобы снизить вероятность травмирования. Отказ реализации этих работ сопровождается серьезными рисками. В чрезвычайной ситуации возникает угроза поражения током.

Разновидность конструкций

Перед тем как приобрести определенный тип кабеля для заземления, владельцу следует ознакомиться с его видами, а также назначением. На сегодняшний день подразделяется две вариации сборного изделия, а именно рабочее и защитное.

В первом случае, главной задачей системы становится обеспечение стабильной работы оборудования. Игнорирование данной задачи привело бы к тому, что установка перестанет функционировать по ряду причин. Защитная конструкция имеет некоторые отличия. Главная задача заключается в гарантии безопасности человека, независимо от того бытовой это прибора, ВЛ или подстанция и т. д. В отдельных ситуациях тип провода заземления подбирают для защиты от попадания молнии, а также импульсного напряжения и потенциала, возникающего на корпусе техники в ходе функционирования.

В большинстве своем, частные лица отдают предпочтение системам второго типа. По этой причине надлежит остановиться именно на них.

Предъявляемые требования

Большинство владельцев частных построек сталкиваются с необходимостью самостоятельно узнавать, какой кабель использовать для заземления и проектировать систему. Когда в постройке уже присутствует подходящий элемент, человеку необходимо установить, какой у него тип. На данный момент согласно ПУЭ отмечают четыре различные схемы:

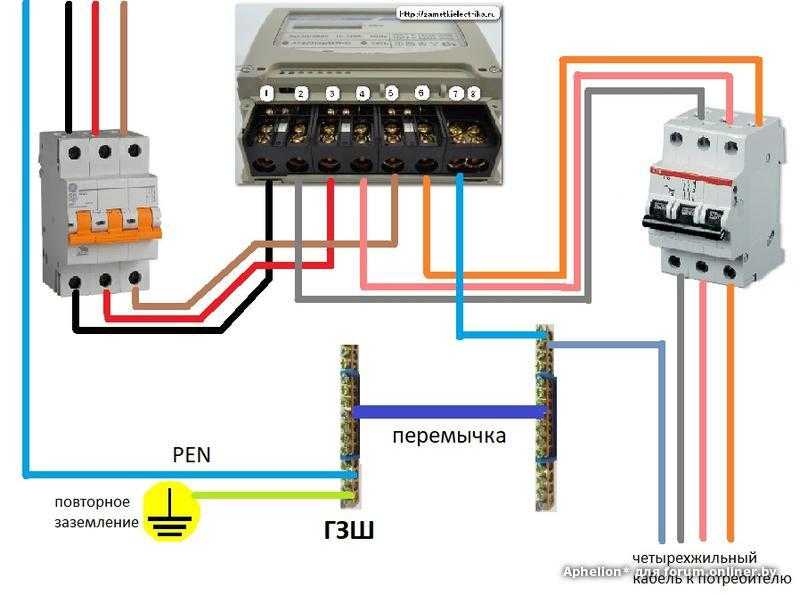

1. TN-S – Применяется нейтраль, а также отдельны провод. Конструкция подобного типа хорошо себя зарекомендовала при переменном напряжении.
2. TN-C – это соединение нуля и земли с помощью единого проводника. В подобной схеме нейтраль прокладывается отдельно.
3. ТТ – Подобный вариант предполагает напрямую подключать землю к электроустановкам.
4. IT – объединение происходит с корпусом.

Чтобы верно определить какое сечение кабеля для заземления дома необходимо, устанавливается его тип. Во избежание всевозможных ошибок, разумно придерживаться простых рекомендаций:

• Когда фаза S до 16 кв, провод должен быть аналогичной величины.
• При интервале от 16 до 35 кв, выбирают изделие на 16.
• Если S жила превышает 35 кв, сборная система должна иметь толщину не менее половины от данного показателя.

В большинстве своем, в квартирах или частных домах используются медные экземпляры на 4 кв. мм. Поэтому выбирается провод с такими же характеристиками. Следуя этим правилам, построение конструкции станет значительно проще.

Требования к проводам и их разновидность

Перед тем как приобрести товар, надлежит всесторонне изучить, какое сечение кабеля для заземления дома будет оптимальным вариантом. Для этого уточняют возможность использования проводника в отдельных помещениях, например ванне или сауне. Существует несколько наглядных примеров:

1. Когда возникает вопрос, какой кабель использовать для заземления корпуса с дверцей шкафа, то следует отдавать предпочтения многожильным экземплярам. Это связано с необходимостью сохранения подвижности щита.
2. Осуществление объединения корпуса электромотора, на котором нет необходимости в подвижности, допускает использование жесткие жилы.
3. Выбор проводников на заземление в жилых строениях учитывается с расчетом всевозможных рисков неполадок, а также легкости монтажных мероприятий.

В зависимости от типа земли, жила может состоять из алюминия или меди, идти как самостоятельная система, либо прокладываться вместе с кабелем. То же самое касается и изоляции на изделии. При широком выборе товаров нередко пользователи задаются вопросом, какой кабель использовать для заземления частного дома. На данный момент выделяют несколько марок:

• NYM. В качестве основы используют медь. Одна из особенностей товара заключается в удобстве установки. Применение допускается при напряжении до 660 В, в рабочем состоянии частота 50 Гц. Рассматриваемый экземпляр отличается высокой устойчивостью к различным негативным условиям.
• ВВГ. На проводнике находиться поливинилхлоридная изоляция, а снаружи ПВХ оболочка. Существует несколько вариация исполнения проводника, поэтому какое сечение кабеля нужно для заземления в этом случае зависит от индивидуальных особенностей.
• ПВ3. Медная жила, которая имеет поливинилхлоридную изоляцию. Отличительной особенностью является высокая эластичность. При этом, материал достаточно устойчив к холоду и теплу, когда возникает вопрос, какой кабель использовать для заземления в ванне, следует отдавать предпочтение ему
• ПВ6. Говоря об этой модификации, можно выделить высокую надежность, рабочее напряжение до 1000 В. Однако при использовании следует исключать прямые солнечные лучи и высокие температуры.
• ESUY. Проводник, состоящий из меди с достаточно большими показателями гибкости. Жила выполнена из тонких и объединенных проводков, поверх размещают специальную оплетку высокой прочности. Благодаря этому, ESUY отличается устойчивостью к различным воздействиям.

Какой кабель нужен для заземления частного дома знает компания, специализирующаяся в данной сфере. Квалифицированные специалисты самостоятельно выберут подходящие товары и начнут монтажные мероприятия. Опыт и профессионализм позволяют закончить поставленную задачу в короткие сроки.

Метки: нет меток

Должен ли заземляющий провод быть того же сечения

Вы, наверное, видели вопрос Должен ли заземляющий провод быть того же сечения, что и первичные провода? Вам также может быть интересно, могу ли я использовать провод меньшего сечения в качестве заземления? Если вы не уверены, то прочитайте эту статью! Мы обсудим важность правильной проводки заземления и как выбрать правильный датчик для вашей цепи.

Содержание

Должен ли провод заземления быть одинакового сечения?

Сечение провода заземления должно совпадать с сечением силового и нейтрального проводов. Он может быть больше или меньше других проводов, но они должны быть такого же сечения. Это связано с тем, что заземляющий провод является связующим звеном между заземляющим стержнем и сервисным заземляющим соединением. Жилые заземляющие провода обычно медные, 6 AWG. Служба, использующая 200 ампер или более, нуждается в проводнике заземляющего электрода № 4.

Заземляющий провод почти всегда изготавливается из меди, и его можно приобрести у большинства производителей медных проводов различного сечения. Обычно он поставляется с изоляцией из поливинилхлорида (ПВХ) или полиэтилена с высокой молекулярной массой (HMWPE). Некоторые производители также предлагают заземляющие провода нестандартного цвета, полосу и печать на оболочке. Цветовая маркировка проводов может помочь упростить процесс заделки и снизить трудозатраты.

Провода заземления в США обычно зеленого цвета. Они могут быть зелеными с желтой полосой. В других странах заземляющий провод может быть изготовлен из оголенной меди. В любом случае провод заземления никогда не должен касаться горячих или нейтральных проводов.

Провод какого сечения должен быть заземлен?

При установке заземляющих проводов в доме или коммерческом здании необходимо учитывать множество факторов. Минимальный размер заземляющего провода обычно составляет 200 ампер. Провод, используемый в цепях, должен быть не менее трех AWG, но может потребоваться использовать более толстый провод, если электрический кабель больше. Также рекомендуется использовать два заземляющих стержня, если почва имеет высокое электрическое сопротивление.

Провод заземления представляет собой электрическое соединение с землей и действует как резервуар заряда. Он открывает путь для прохождения тока на землю и делает это независимо от других проводов. Заземляющий провод является важнейшим компонентом электрической системы, защищающим от нестационарного электрического тока, который может привести к поражению электрическим током.

Размер заземляющего провода должен соответствовать размеру горячего и нейтрального проводов. Часто он имеет такой же размер, как горячий и нулевой провода. Иногда он меньше. Если вы не уверены в размере заземляющего провода, его можно удлинить с помощью распределительной коробки.

Что произойдет, если провод заземления слишком мал?

При установке цепи важно использовать надлежащий заземляющий провод. Сечение заземляющего провода должно быть таким же, как у двух других проводов в цепи, если это возможно. Это связано с тем, что заземляющий провод представляет собой короткий путь, по которому проходит электрический ток, возвращая то же количество тока, что и горячий и нейтральный провода. Слишком маленький заземляющий провод перегреется и приведет к повреждению.

Правильный заземляющий провод должен быть того же диаметра, что и другие проводники в цепи. Например, для цепи на 100 ампер потребуется медный заземляющий провод №8 или алюминиевый заземляющий провод №6. В качестве альтернативы, если цепь находится в отдельном здании, для нее потребуется отдельная система заземляющих электродов. В любом случае установка большего провода будет стоить дороже.

Провод заземления важен, поскольку он обеспечивает безопасность электрической цепи, предотвращая поражение электрическим током. Это необходимо для определенных цепей, особенно в местах, где высок риск поражения электрическим током. Но он также может выйти из строя из-за замыкания на землю — замыкания, при котором электрический ток случайно передается на землю. Это может произойти из-за старого изношенного провода или неправильной проводки.

Можно ли использовать провод меньшего сечения для заземления?

Провода заземления должны быть достаточно большими, чтобы безопасно проводить ток, протекающий по ним. Хотя провода наименьшего сечения могут выдерживать до 130 ампер, вы не должны пропускать больше этого значения через один проводник. Кроме того, чем меньше калибр, тем больше сопротивление току, протекающему через него. В большинстве случаев заземляющий провод 6-го калибра будет достаточно большим, чтобы пропускать ток, необходимый для устранения перегрузок и неисправностей.

Размер заземляющего провода должен соответствовать размеру горячего и нейтрального проводов. Размер его манометра определяется током нагрузки электрической системы, поэтому, если горячий провод больше, чем земля, его размер должен быть соответствующим. Если вы используете провод меньшего сечения для заземления, он не будет работать и не будет безопасным в использовании. Если вам нужно использовать провод меньшего сечения, вы можете использовать провод большего размера, но это увеличит стоимость установки.

Провод заземления дома должен быть достаточно большим, чтобы выдерживать достаточный ток. Нормальный размер проводки составляет 100 ампер на 150 футов. Поэтому для заземления следует использовать провод не менее восьми калибров. Медная проволока является наиболее распространенным выбором для заземляющих проводов. Медь известна своей долговечностью и электропроводностью, поэтому для различных применений доступны различные датчики. Медная проволока бывает разных цветов.

Можно ли использовать заземляющий провод калибра 14 в 20-амперной цепи?

При подключении цепи на 20 ампер важно использовать правильный калибр провода. Стандартный провод 12 калибра недостаточно велик, чтобы выдержать ток в цепи 20 ампер. Кроме того, вы не можете установить 20-амперный прерыватель замыкания на землю в 15-амперной цепи.

Лучшее сечение провода для заземления — 8 калибр или больше. Заземляющий провод среднего домохозяйства должен быть не менее 8 калибра. Вы можете использовать меньший калибр, но важно иметь хорошие соединения. Для большей цепи можно использовать провод 14 калибра.

Чтобы определить, какие сечения проводов подходят, вы можете найти в Интернете таблицу размеров проводов. Таблица покажет вам соответствующий размер калибра в стандарте AWG. Как только вы узнаете, какой размер манометра подходит для вашего проекта, вы можете рассчитать амперы, необходимые для каждой цепи. Если вы используете несколько устройств в цепи на 20 ампер, вы можете использовать заземляющий провод калибра 12.

Должен ли отрицательный провод быть того же размера, что и положительный (постоянный ток)

Размер отрицательного провода заземления должен быть таким же, как у положительного провода. Его размер зависит от количества протекающего через него тока, падения напряжения и любых ограничений защиты цепи. Как правило, лучше всего использовать провод одинакового сечения для круговой цепи от нагрузки к источнику. То же самое касается проводов, соединяющих компоненты. Провод, используемый для заземления основного шасси, должен быть более прочным, чем тот, который используется для подключения устройств нагрузки.

Можно ли использовать любой провод для заземления?

В соответствии с Национальным электротехническим кодексом требуется зеленый провод заземления из неизолированной меди. Иногда зеленый провод также называют белым проводом. Белый провод является нейтральным проводом и отправляет неиспользованное электричество обратно на панель выключателя. Зеленый провод — это заземляющий провод, по которому электричество передается от панели выключателя к заземляющему стержню, закопанному в землю.

В США от удара током каждый день умирает более одного человека. Вот почему так важно выбрать провод, который соответствует национальным стандартам безопасности для использования в качестве заземления. Если вы не уверены, подходит ли провод для заземления.

Заземляющий провод предназначен для обеспечения аварийного пути обратно к источнику питания. Обычно он неизолирован, но также может быть покрыт зеленой изоляцией. Этот провод действует как резервуар для электричества и обеспечивает обратный путь к источнику с низким сопротивлением. Целью этого провода является предотвращение поражения электрическим током в случае короткого замыкания или электрической неисправности. Это может быть вызвано старым, изношенным проводом или неправильным подключением.

Какой размер заземляющего провода мне нужен для 30-амперной цепи?

При установке цепи важно выбрать сечение провода, подходящее для применения. Как правило, для цепи на 30 ампер требуется провод диаметром 0,25 дюйма или больше. Провод большего диаметра безопаснее для более длинных участков и может помочь уменьшить падение напряжения.

Провод заземления отличается по размеру от провода заземления и нейтрали. Он возвращает тот же ток нагрузки, что и два других провода. Обычно он такого же размера, как два других провода, но иногда он меньше, чем эти другие провода. Хотя провод может быть меньше или больше двух других, он не влияет на остальную часть системы. Если вы не уверены, вы можете использовать распределительную коробку для удлинения провода.

Сечение необходимого провода зависит от текущей нагрузки в вашей цепи. Минимальный калибр провода 10 AWG может безопасно выдерживать нагрузку 30-амперной цепи. Однако следует искать провод потолще, чтобы получить более стабильную подачу тока.

Какой размер провода заземления вам нужен для работы на 100 А?

Необходимо использовать медный или алюминиевый провод калибра четыре или два. Кроме того, необходимо установить систему заземляющих электродов. Эта система заземления должна иметь заземление или голое заземление. Это важно, потому что электрические устройства заземляются с помощью заземления. Алюминиевая проволока имеет меньший диаметр, чем медная. Следовательно, это не будет вызывать столько помех.

Чтобы правильно выбрать заземляющий провод, важно учитывать назначение и применение провода. Если услуга предназначена для коммерческого использования, вы можете использовать многожильный стальной армированный кабель или IMC. Если услуга предназначена для жилых помещений, вы можете использовать THWN (термопластичный высокотемпературный нейлон) или UF (подземный фидер).

При установке осветительного прибора убедитесь, что заземляющий провод вкопан достаточно глубоко, чтобы он не мешал другой электропроводке. Вы также должны убедиться, что провод находится вне поля зрения, чтобы предотвратить поражение электрическим током. Размер вашего заземляющего провода зависит от того, сколько электрического тока вы должны нести. Наиболее распространенными размерами заземляющего провода для 100-амперной сети являются медь 8AWG или алюминий 6AWG.

Медь является наиболее распространенным материалом для заземляющего провода. Он прочный и проводящий. Он также не теряет напряжение на больших расстояниях. Однако медь имеет некоторые недостатки. Если вы хотите установить сеть на 200 ампер, вам нужно использовать медный заземляющий провод №3. Алюминиевый заземляющий провод, с другой стороны, имеет более низкую проводимость и быстрее реагирует на нагрев и коррозию. Однако, чем выше калибр, тем ниже термостойкость.

Какой размер провода заземления мне нужен для цепи на 40 А?

Самый распространенный вопрос, который задают люди при замене автоматического выключателя на 40 ампер: «Какого сечения мне нужен заземляющий провод?» Вообще говоря, для цепи такого размера подходит сплошной медный провод восьмого калибра. Если вам нужна более высокая пропускная способность цепи, вы должны использовать провод большего размера, например, 10 AWG. Если вы не уверены, поговорите с электриком.

Медные провода являются основными проводниками электрических кабелей. Хотя алюминиевые провода более доступны по цене и весят примерно на 30% меньше, они не так эффективны, как медные. Медь пропускает больший ток, чем алюминий, она более прочная и термостойкая. Тем не менее, алюминиевые провода могут быть лучшим выбором для некоторых применений.

Медный провод является наиболее часто используемым заземляющим проводом и бывает разного сечения и качества. Размер заземляющего провода зависит от выключателя усилителя в цепи. Например, для автоматического выключателя на тридцать ампер потребуется провод калибра 10 AWG, а для автоматического выключателя на сорок ампер потребуется провод калибра восемь или шесть AWG. Существуют методы определения правильного размера провода для вашей схемы, которые будут объяснены ниже.

При использовании провода 10 AWG для цепи на 40 ампер необходимо учитывать потерю напряжения в проводе на более длинном расстоянии. Падение напряжения на этом расстоянии может привести к искре или перегреву. В таких случаях целесообразно использовать провод сечением шесть или восемь. Вы можете ознакомиться с Национальным электротехническим кодексом для получения дополнительной информации о том, какой размер заземляющего провода подходит для вашей цепи.

Если вы хотите узнать больше о продуктах, которые мы рекомендуем.

Узнайте больше здесь

электрические — Как узнать, какой размер заземляющего проводника требуется?

спросил 11 лет, 1 месяц назад

Изменено 4 года, 2 месяца назад

Просмотрено 116 тысяч раз

Существует ли международный стандарт, определяющий размер заземляющего провода для соединения металлической части установки с заземляющей шиной?.

И подключить заземляющую шину к заземляющему стержню?.

Под «установкой» я подразумеваю любые металлические детали, такие как стальная конструкция здания, корпус электрощита и т.д.

• электрические
• заземление

3

Если вы находитесь в США, вы, скорее всего, будете следовать Национальному электротехническому кодексу (NEC).

Давайте начнем с некоторых определений.

Соединительная перемычка, главная. Соединение между заземляющим проводом цепи и заземляющим проводом оборудования при обслуживании.

Заземляющий проводник. Проводник, используемый для соединения оборудования или заземленной цепи электропроводки с заземляющим электродом или электроды.

Заземляющий проводник оборудования (EGC). Токопроводящая дорожка, установленная для соединения обычно нетоковедущих металлических частей оборудования вместе и к заземляющему проводу системы или к проводник заземляющего электрода или и то, и другое.

Заземляющий электрод. Проводящий объект, через который устанавливается прямое соединение с землей.

Проводник заземляющего электрода. Проводник, используемый для соединения заземляющего проводника системы или оборудования с заземляющим электродом или к точке системы заземляющих электродов.

и изображение, чтобы было немного понятнее.

Размер главной соединительной перемычки, проводника заземляющего электрода и заземляющего электрода определяется таблицей 250.66

Размер проводников заземления оборудования (тех, которые идут от шины заземления к каждой цепи) определяется таблицей 250.122.

Существуют различные международные стандарты, которые имеют тенденцию к «омологации» или переиздаются под другими стандартными номерами без технических изменений. НО то, что применяется в настоящее время, зависит от страны, и поскольку все заземляющие шины и стержни ведут к земле в стране, где установлена ​​​​установка (с несколькими очень очень необычными исключениями) (ЦЕРН был бы интересен :-)) вам необходимо проверить правила в страна интереса.
