Периодичность замеров сопротивления заземления: Периодичность осмотров заземляющего устройства — какие сроки проверки сопротивления заземления оборудования

Периодичность проведения электроизмерений

Существует несколько типов электроизмерений, проводимых электролабораторией. Все они имеют различные требования и периодичность.

Проверка состояния элементов заземляющих устройств электроустановок проводится путем контроля монтажа и определения соответствия состояния элементов электроустановки требованиям ГОСТ, ПУЭ или ПТЭЭП. Один из основных критериев проверки – коррозионное состояние. В случае если уровень коррозий элемента достигает 50%, требуется его немедленная замена. Периодичность измерений определяется пользователем, согласно нормам проверка со вскрытием грунта, должна осуществляться не менее, чем раз в двенадцать лет.

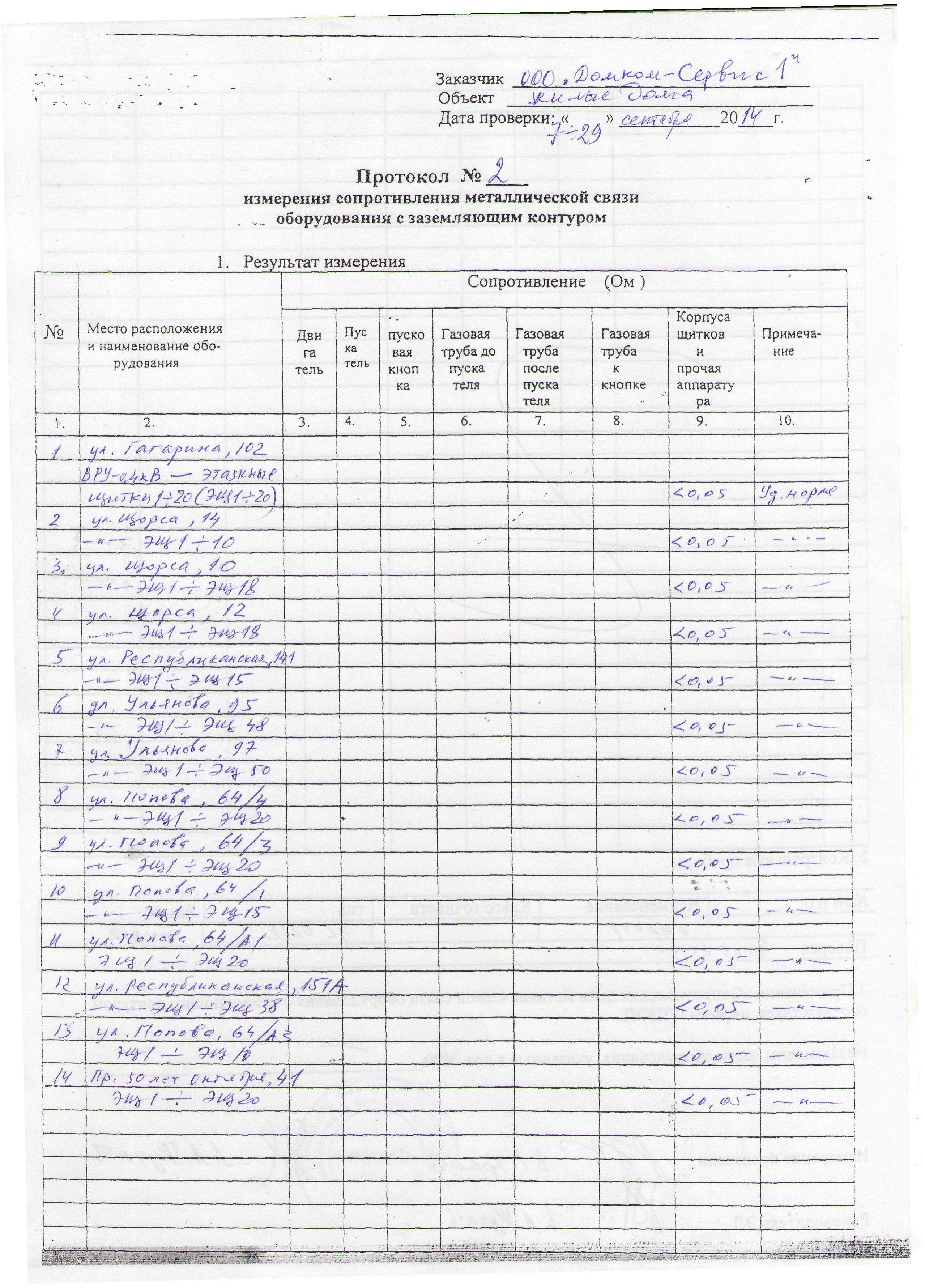

Замеры переходных сопротивлений между заземляющими проводниками и заземлителями, заземляющими проводниками и заземляемыми элементами, а также проверка наличия металлической цепи. Устанавливается соответствие имеющихся в цепи сопротивлений требованиям ПУЭ и ПТЭЭП, согласно которым сопротивление контактного соединения не должно превышать 0,05 Ом. Максимально допустимый период между измерениями – 3 года, как правило во время эксплуатационных испытаний.

Измерение удельного сопротивления земли. Проводится путем определения точного уровня сопротивления между плоскостями куба земли с ребром один метр. Замеры берутся не на всей территории объекта, а только на участке, где установлены заземляющие элементы. Для разных типов поверхностей предусмотрены различные нормативы. Измерения проводятся при установке оборудования и каждые три года с момента начала эксплуатации.

Измерение сопротивления заземляющих устройств различных  типов. Заключается в установлении соответствия сопротивления растеканию тока контура заземления нормативным документам. Периодичность измерений определяется владельцем электроустановки и зависит от уровня эксплуатационных нагрузок, рекомендовано проводить проверки не менее одного раза в год.

Измерение сопротивления растеканию тока заземляющего устройства. Проводится путем создания искусственной цепи осуществляется проверка комплекса заземлителей на соответствие нормативам ПУЭ и ПТЭЭП. Так, в установках с напряжением в 600 В сопротивление не должно превышать 2 Ом, с напряжением 380 В – 4 Ом, с напряжением 220 В – 8 Ом. Измерения проводятся с периодичностью раз в 3 года с момента ввода в эксплуатацию, а также после капитальных ремонтов и во время эксплуатационных испытаний.

Проверка систем молниезащиты. Проводится установление соответствия ПУЭ и ПТЭЭП. Процедура измерений включает в себя проверку проектной документации, визуальный осмотр, создание искусственного напряжения для определения уровня защиты. В зависимости от типов зданий осуществляется раз в 3 года или чаще.

Измерение сопротивления изоляции кабелей, обмоток электродвигателей, аппаратов, дополнительных цепей и электрических проводок, а также электрического оборудования напряжением до тысячи вольт. Измерения осуществляются перед вводом в эксплуатацию, не менее одного раза в год для уличных сооружений или особо опасных и не менее одного раза в три года для других электроустановок.

Испытание повышенным напряжением электрооборудования и кабельных линий. Проводится путем создания условий искусственного напряжения. Устанавливается соответствие ПТЭЭП, ГОСТ Р и ПУЭ. Периодичность измерений зависит от технического регламента объекта: проверка проводится перед началом использования оборудования, после каждого технического ремонта, в случае возникновения неполадок. Профилактические измерения должны осуществляться не менее чем 1 раз в 3 года.

Измерение сопротивления петли «фаза-нуль» (тока однофазного короткого замыкания) в установках напряжением до тысячи вольт с глухо заземлённой нейтралью. Проводится перед вводом в эксплуатацию, а так-же не реже одного раза в три года для определения чувствительности системы к однофазным замыканиям.

Проверка срабатывания защиты при системе питания с заземленной нейтралью. Проводится путем создания условий искусственного замыкания. Периодичность измерений: один раз в год для сооружений 1 и 2 категории, не менее одного раза в три года для сооружений 3 категории.

Проверка автоматических выключателей в электрических сетях напряжением до тысячи вольт на срабатывание по току короткого замыкания и перегрузки. Установление соответствия данным завода изготовителя и ГОСТ Р. Проводится перед началом эксплуатации, во время приёмо-сдаточных испытаний, а так-же один раз в три года во время эксплуатационных испытаний.

Проверка устройств защитного отключения. Проводится путем установления исправности аппарата, соответствия подключения эксплуатационным требованиям, имитации условий утечки тока в цепи. Рекомендуемая периодичность проверок УЗО заводом изготовителем – один раз в квартал путём нажатия кнопки «тест». Для целей эксплуатационных испытаний, проводится проверка времени и тока утечки УЗО, проводится один раз в три года.

Проверка устройств АВР. Тестирование автоматического ввода резерва путем создания искусственных аварийных условий. Проводится перед вводом в эксплуатацию, после капитального ремонта, а также в сроки, установленные техническим регламентом конструкции.

Периодичность электролабораторных испытаний учреждений торговли



ПОТ РМ-014-2000 «МЕЖОТРАСЛЕВЫЕ ПРАВИЛА ПО ОХРАНЕ ТРУДА В РОЗНИЧНОЙ ТОРГОВЛЕ»

5.1.17. Нельзя эксплуатировать оборудование, не имеющее защитного заземления, при снятой крышке корпуса, закрывающей токоведущие части, а также после истечения срока очередного ежегодного испытания и проверки состояния защитного заземления. Замер сопротивления заземления и изоляции проводов производится периодически, не реже 1 раза в год.

8.5.18. Сопротивление изоляции электросети в помещениях без повышенной опасности измеряется не реже 1 раза в год, в особо опасных помещениях (или с повышенной опасностью) — не реже чем 2 раза год. Испытания защитного заземления (зануления) проводятся не реже 1 раза в год. Испытания изоляции переносных трансформаторов и светильников 12 — 42 В проводятся 2 раза в год.

Периодичность испытаний определяется видом электрооборудования, категорией опасности, заводскими инструкциями, общим состоянием и иными особенностями эксплуатации электроустановок.

Согласно правилам ПУЭ (г. 1.8) и ПТЭЭП (прил. 3) потребитель электроэнергии определяет сроки проверки и испытания электрооборудования самостоятельно, но не реже чем раз в три года.

На практике обычно периодичность проведения всего комплекса необходимых испытаний электрооборудования проводят с той же периодичностью, что и измерения сопротивления изоляции.

1) ПТЭЭП, прил. 3.1, табл. 37

Измерения сопротивления изоляции в особо опасных помещениях и наружных установках производятся 1 раз в год. В остальных случаях измерения производятся 1 раз в 3 года.

2) ПТЭЭП, п. 3.4.12

Измерение сопротивление петли фаза-нуль электроприемников в электроустановках напряжением до 1000 В с глухозаземленной нейтралью системы TN не реже 1 раза в 2 года.

Внеплановые измерения и испытания выполняются в случаях:

• сдачи электрооборудования в эксплуатацию;
• отказе устройств защиты электроустановок;
• перестановки электрооборудования;
• капитального ремонта и расширения мощностей электрооборудования.

• Периодичность электролабораторных испытаний учреждений и организаций
• Периодичность электролабораторных испытаний медицинских учреждений
• Периодичность электролабораторных испытаний образовательных учреждений
• Периодичность электролабораторных испытаний учреждений общественного питания
• Периодичность электролабораторных испытаний учреждений торговли

Почему для измерителей сопротивления заземления используются частоты 94 Гц, 105 Гц, 111 Гц и 128 Гц?

от E&S Grounding Solutions | 18 августа 2020 г.

Многочисленные исследования, проводившиеся много десятилетий назад, показали, что измерения сопротивления заземления следует проводить с использованием настоящего источника постоянного тока (0 Гц) с возможностью индукционной поляризации (IP). На самом деле, проблемы между сигналами переменного и постоянного тока и проблема с поляризацией восходят как минимум к оригинальной официальной статье Фрэнка Веннера, опубликованной 15 июля 19 года.15, где он представил миру 4-точечную методику определения удельного сопротивления грунта . Г-н Веннер был вынужден использовать переменный ток, потому что IP-технология для обработки сигналов постоянного тока еще не была изобретена. Но даже он знал, что AC не идеален.

Кстати, в дополнение к измерителю постоянного тока с IP-технологией вам также понадобится измеритель, способный выдавать мощность сигнала в несколько сотен вольт с мощностью во многие сотни ватт. Эти типы счетчиков обычно требуют либо автомобильного аккумулятора, либо небольшого генератора, чтобы получить мощность, необходимую для надлежащего тестирования. См. IEEE Std 81-19.83 Глава 7.4 для получения дополнительной информации.

E&S Grounding Solutions соглашается с анализом, проведенным Safe Engineering Services в Канаде, о том, что в настоящее время только два (2) производителя отвечают минимальным требованиям к испытаниям заземления: Iris Instruments во Франции и AGI в США.

http://www.iris-instruments.com/

https://www.agiusa.com/

Причина, по которой некоторые компании производят измерители сопротивления заземления на этих частотах, заключается в том, что постоянный ток (DC) измерение очень сложно сделать, переменный ток (AC) намного проще и дешевле. Если вы заметили в литературе, компании часто пытаются вас обмануть, утверждая, что сигнал представляет собой «импульсный постоянный ток». Это маркетинговый ход, чтобы не называть сигнал тем, чем он является на самом деле, прямоугольным сигналом переменного тока.

Сигналы переменного тока имеют множество проблем, когда дело доходит до точного измерения сопротивления в земле. Многие из этих причин довольно сложны и связаны не только с землей, но и с самими датчиками и интерфейсом между датчиками. В итоге вам нужен тестовый измеритель DC/IP.

Кроме того, сигналы переменного тока имеют проблемы с перекрестными помехами между измерительными проводами, что может привести к ошибкам измерения, особенно при использовании спиральных кабелей. Что наиболее важно, воздушные линии электропередач 50 Гц или 60 Гц могут значительно повлиять на точность этих более дешевых измерительных устройств, поскольку многие из этих измерителей сопротивления заземления переменного тока используют источники питания, которые генерируют сигналы мощностью менее 0,1 Вт. Часто эти более дешевые измерители переменного тока подают в землю только 10 или 20 миллиампер при напряжении от 20 до 50 вольт, при этом обратный сигнал значительно меньше.

Возможно, вы видели требования к экранированным тестовым проводам? Поскольку обратный сигнал невероятно мал, часто меньше одного миллиампера, он может быть легко подавлен соседними линиями электропередач.

Вот почему более дешевые измерители для наземных испытаний используют сигналы частоты переменного тока 94 Гц, 105 Гц, 111 Гц и 128 Гц, чтобы избежать помех от блуждающих токов переменного тока 50/60 Гц. См. IEEE Std 81-1983, глава 6.4, для получения дополнительной информации о требованиях по смягчению негативного влияния паразитных переменных токов на наземные измерения.

Мы надеемся, что это поможет вам в выборе измерителя сопротивления заземления.

поляризация, емкость, метры, сопротивление, измерения, частоты, Заземление и принципы заземления, инструменты, Заземление и аппаратура заземления

Исследование частотных характеристик земли

Журнал электромагнитного анализа и приложений
Vol. 5 № 8 (2013 г.), идентификатор статьи: 35487, 6 страниц0002

Факультет электротехники, Асьютский университет, Асьют, Египет.

Электронная почта: [email protected]

Copyright © 2013 Mohamed Nayel. Эта статья находится в открытом доступе и распространяется в соответствии с лицензией Creative Commons Attribution License, которая разрешает неограниченное использование, распространение и воспроизведение на любом носителе при условии надлежащего цитирования оригинальной работы.

Поступила 8 9 апреля0038-й , 2013 г.; пересмотрено 15 мая ^th , 2013; принят 1 июля ^ст , 2013

Ключевые слова: Грунт; переходный; Четырехэлектродный метод; Частота; Импеданс

АННОТАЦИЯ

Четырехэлектродный метод — один из известных методов измерения удельного сопротивления грунта. Но большинство токов короткого замыкания и токов молнии имеют высокочастотные составляющие. Предлагается развивать этот метод для исследования наземных частотных характеристик. Ступенчатый ток вводился в землю для измерения импеданса земли. Предполагается, что полное сопротивление земли зависит от частоты параллельного сопротивления/емкости.

Были доказаны два уравнения для оценки удельного сопротивления и диэлектрической проницаемости грунта четырехэлектродным методом. Предложена аналитическая модель для моделирования изучаемых случаев. Четыре электрода разделены на равные сферы, и для удовлетворения граничных условий и эффектов глубины проникновения использовался метод комплексного изображения. Результаты расчетов показывают хорошее совпадение с результатами измерений.

1. Введение

При проектировании системы заземления для конкретной цели необходимо точно измерить удельное сопротивление грунта на участке, где должен быть установлен грунт. Проектирование системы заземления — это инженерный процесс, который устраняет догадки и «искусство» из заземления. Это позволяет выполнить заземление «правильно, с первого раза». Результатом является экономия средств за счет отказа от заказов на изменение и наземных «улучшений» [1].

Частотная характеристика импеданса заземления играет важную роль в понимании и проектировании систем заземления. Для исследования этого вопроса образцы грунта испытывают в лабораториях [2,3]. Характеристики этих образцов будут изменены из-за выемки грунта, температуры и влажности. Существуют и другие методы, используемые для прогнозирования параметров грунта, и они зависят от электромагнитной волны, прошедшей и отраженной от грунта или анализа системы заземления [4,5].

Методы измерения удельного сопротивления заземления зависят от подачи тока через землю через зондовые электроды. Ток, протекающий через землю (резистивный материал), создает разность потенциалов/напряжений. Существуют различные методы [6,7], такие как метод четырех электродов, метод глубоких электродов и метод двух электродов для измерения и получения удельного сопротивления грунта. Наиболее точным на практике методом измерения среднего удельного сопротивления больших объемов невозмущенного грунта является четырехэлектродный метод. Конфигурации электродов, обычно используемые для измерения удельного сопротивления грунта, — это электроды Веннера и Шлюмберже, показанные на рисунках 1 (а) и (б) соответственно.

Аппроксимируя токовые электроды полусферами, кажущееся удельное сопротивление грунта ρ _app можно рассчитать с помощью следующих уравнений [1]:

Метод Веннера:           (1)

Метод Шлюмберже:     (2)

характеристики поверхности грунта. Когда электроды находятся далеко друг от друга, измеренное удельное сопротивление грунта указывает на средние характеристики глубокого грунта на гораздо большей площади.

В данной статье исследуется частотная зависимость импеданса заземления путем введения ступенчатого тока во внешний электрод методом четырех электродов. Используя метод последовательных изображений, четыре электрода моделируются в земле с параметрами диэлектрической проницаемости и проводимости земли. Импеданс грунта предложенным методом исследуется для разных параметров грунта и разных частот.

2. Экспериментальная установка

Удельное сопротивление и диэлектрическую проницаемость земли получают из измеренных форм сигналов напряжения и тока, вызванных распространением волн в земле, для изучения влияния частоты.

(a)(b)

Рис. 1. Четыре конфигурации электродов: (a) метод Веннера; (б) Метод Шлюмберже.

На рис. 2(а) показана экспериментальная установка для четырехэлектродного метода измерения сопротивления заземления. Ступенчатый ток с временем нарастания 20 нс подается от генератора импульсов (ГИ) напряжением 500 В. Генератор импульсов подает ток как зарядно-разрядный кабель, поэтому поданный ток не равен обратному току. Четырехэлектродный метод требует подачи тока на внешний электрод и возврата такого же тока с другого внешнего электрода. Для преодоления дисбаланса генератора импульсов и соединительного кабеля используется симметрирующий трансформатор. Рисунок 2(b) используется для преобразования несимметричного тока/напряжения в балансный ток/напряжение на высокой частоте. Балансный трансформатор подключается на конце соединительного кабеля к генератору импульсов, как показано на рисунке 2(а). Ток измеряется ТТ (модель Peason 2877, полоса пропускания от 300 Гц до 200 МГц) и регистрируется цифровым осциллографом (Tektronix TDS 3054 m, полоса пропускания 500 МГц). Переходные напряжения измерялись пробником напряжения (TEKTRONIX P6139).А, полоса пропускания 500 МГц). Полевые измерения проводились во дворе Университета Дошиша.

Время нарастания тока 20 нс вводится для разных расстояний между электродами. Четыре электрода зарыты в землю, как показано на рисунке 1(а), все на глубине 0,2 м и расположены (по прямой линии) на расстоянии 2 м между внутренними электродами и 4 м между внешними электродами.

3. Результаты измерений

Ток, как показано на рисунке 3, подается на электрод (C1) и собирается с внешних электродов (C2) и двух напряжений двух внутренних электродов (P1 и P2), как показано на рис. 4, записываются с помощью осциллографа.

Полное сопротивление заземления получается из измеренных напряжений и токов (C1, C2, P1, P2). Четырехэлектродный метод на низкой частоте используется для получения сопротивления заземления путем деления разности потенциалов

(а)(б)

Рис. 2. Экспериментальная установка четырехэлектродного метода: (а) экспериментальная установка; (b) Балансный трансформатор.

Рис. 3. Форма волны введенного тока.

Рис. 4. Измеренные формы напряжения для метода четырех неравных электродов.

между двумя внутренними электродами путем подачи тока на внешние электроды следующим образом:

(3)

Наконец, полное содержание и организационное редактирование перед форматированием. При проверке орфографии и грамматики обратите внимание на следующие пункты:

Дайте определения аббревиатурам и аббревиатурам при первом их использовании в тексте, даже после того, как они были определены в аннотации. Сокращения, такие как IEEE, SI, MKS, CGS, sc, dc и rms, определять не нужно. Не используйте аббревиатуры в заголовке или заголовках, если только они не являются неизбежными.

Таким же образом получают полное сопротивление земли на разных частотах Z _G (f). Ток в точках подачи на землю (C1, C2) искажается из-за индуцированного напряжения между землей и соединительными проводами. Формы напряжения на любой частоте (f) на внутренних электродах преобразуются в результат тока I путем умножения их V _{p 1} и V _{p 2} на I/I _{C 1} и I/I _{C 2} следующим образом:

(4)

Предполагается, что полное сопротивление заземления состоит из параллельного сопротивления R _G (f) и емкости 7 7076 G _{(е). Из полученного импеданса земли Z G (f) получаются сопротивление земли и емкость. Удельное сопротивление грунта получают для метода неравных четырех электродов по следующему уравнению:}

(5)

Как можно получить диэлектрическую проницаемость земли.

(6)

На рис. 5 показан расчетный импеданс грунта, полученный на основе результатов измерений с использованием уравнения (4), и расчетный импеданс по модели, предложенной в следующем разделе. Он показывает хорошее соответствие результатов измерений и расчетов, а также зависимость импеданса заземления от частоты.

4. Численная модель

4.1. Эффект глубины проникновения

Предположим, что волна распространяется в проводящую среду [8]. Уравнение (7) является решением волнового уравнения для плоской волны, бегущей в направлении x в проводящей среде.

(7)

Рис. 5. Сопротивление заземления в зависимости от частоты, полученное методом четырех электродов.

где: d = глубина проникновения м.

Он дает изменение E _y или J _y как по величине, так и по фазе как функцию x. Электрическое поле E _y или плотность тока J _y уменьшается до 1/e (36,8 %) от своего начального значения, а волна проникает на расстояние d, называемое глубиной проникновения [8].

(8)

где: f = частота Гц, µ = проницаемость грунта, s = проводимость грунта.

На рис. 6 показано затухание электрического поля E _y или плотности тока J _y в зависимости от глубины проникновения на основе величины уравнения (7). Интегрирование абсолютного значения уравнения (7) от x = 0 до ∞ дает E ₀ /d или J ₀ /d. Площади под ступенчатым функционалом и экспоненциальной кривой равны, когда ширина ступенчатой ​​функции равна глубине проникновения [8], как показано на рисунке 6.

Предполагается, что весь инжектируемый ток проходит в области глубины 1/e, а удельное сопротивление грунта ниже глубины проникновения предполагается равным бесконечности [9]. Метод последовательного изображения, показанный на рисунке 7, предлагается для учета глубины проникновения в однородный грунт. Чтобы убедиться, что весь ток проходит в области глубины 1/e, предполагается двухслойный грунт с верхним слоем с удельным сопротивлением r, диэлектрической проницаемостью e и глубиной, равной глубине проникновения d. Предполагается, что нижний слой имеет удельное сопротивление = ¥, диэлектрическую проницаемость = 0 и расширен до бесконечности. Предполагается коэффициент отражения между землей и воздухом. Предполагается, что нижний слой имеет удельное сопротивление = ¥, диэлектрическая проницаемость = 0 и простирается до бесконечности, а его коэффициент отражения с землей принимается равным единице.

Аналитический метод, использованный для расчета профиля поверхностного потенциала четырех электродов и сопротивления/емкости заземления, предполагает, что каждый электрод вводится в

Рисунок 6. Электрическое поле E или плотность тока J (=sE) в зависимости от глубины проникновение [5].

Рис. 7. Карта изображений для 4 электродов на однородном грунте.

земля как сфера. Поскольку длина электрода очень мала, каждый электрод рассматривается как эквипотенциальная поверхность. Соотношение между напряжением и током можно записать как:

(9)

где I _j — ток j ^-го электрода (j = 1; 2; 3; 4), В _i — напряжение j ^-го электрода, Z _mn — элемент взаимного сопротивления (т. е. взаимное сопротивление между электродом с номером m и электродом с номером n), Z _nn — собственное сопротивление сферы n ^th .

Элементы матрицы импеданса вычисляются как равные:

(10)

(11)

где r _mn – расстояние между электродом m ^th и электродом n ^th , r _{mnp 1,2,3,7 – расстояния между 90s m ^th электрод и изображение сферы n ^th и равные:}

1000 Ом×м) с частотой. Кажущийся импеданс земли уменьшается более резко по мере увеличения относительной диэлектрической проницаемости земли. Это связано с уменьшением емкостной части кажущегося импеданса земли с увеличением кажущейся относительной диэлектрической проницаемости.

На рис. 9 показано изменение кажущегося сопротивления земли для r = 1000 и 500 Ом×м и (a = 1 м, e _r = 10) в зависимости от частоты. Кажущиеся импедансы земли уменьшаются по мере уменьшения удельного сопротивления земли. Это связано с уменьшением сопротивления грунта.

На рис. 10 показано изменение кажущегося сопротивления грунта для a = 1 и 5 м и (e _r = 10, r = 1000 Ом×м) в зависимости от частоты. Кажущийся импеданс заземления уменьшается по мере увеличения расстояния между электродами.

На рисунках 8-10 показано, что на высокой частоте, пока частота не достигнет 1 МГц, кажущееся полное сопротивление земли на низкой частоте не изменяется, после чего оно уменьшается по мере увеличения частоты. Это связано с уменьшением емкостной части импеданса земли с частотой.

Предполагается, что кажущееся сопротивление, рассчитанное для четырех электродов, закопанных в однородный грунт, с учетом влияния глубины проникновения, будет следующим.

где d : глубина первого слоя; r : удельное сопротивление грунта, Вт×м; расстояние между электродами

На рис. 11 показано изменение кажущегося сопротивления в зависимости от частоты. Кажущееся сопротивление не изменяется

до тех пор, пока частота не достигнет 1 МГц, после чего оно увеличивается по мере увеличения частоты. Это увеличивает кажущееся сопротивление из-за уменьшения площади, через которую проходит ток, из-за уменьшения глубины проникновения. Изменение кажущегося сопротивления увеличивается по мере увеличения расстояния между электродами.

В дополнение к этому проникновение влияет на емкостное сопротивление, которое может быть представлено как изменение глубины проникновения и кажущейся относительной диэлектрической проницаемости следующим образом:

где d: глубина первого слоя; e: относительная диэлектрическая проницаемость грунта, расстояние между электродами Из уравнения (14) видно, что по мере увеличения частоты глубина проникновения уменьшается, а кажущаяся диэлектрическая проницаемость уменьшается.

Предполагается, что кажущаяся относительная диэлектрическая проницаемость pu, рассчитанная для 4 электродов, закопанных в однородный грунт, с учетом влияния глубины проникновения, выглядит следующим образом.

На рисунке 12 показано изменение кажущейся относительной диэлектрической проницаемости земли (pu) в зависимости от частоты. Кажущаяся относительная диэлектрическая проницаемость не меняется на низких частотах. На высокой частоте выше 1 МГц относительная диэлектрическая проницаемость земли (pu) уменьшается по мере увеличения частоты. Это уменьшение кажущейся относительной диэлектрической проницаемости грунта происходит из-за уменьшения площади, через которую проходит ток, из-за уменьшения глубины проникновения.

Четырехэлектродный метод успешно используется для измерения удельного сопротивления и диэлектрической проницаемости земли путем подачи в землю ступенчатого тока. Сбалансированный трансформатор используется для решения проблемы зарядно-разрядного кабеля в качестве источника.
