Приборы для измерения заземления: Приборы для измерения сопротивления заземления

Приборы для измерения сопротивления заземления

• Статья
• Видео

Заземляющий контур является основным и неотъемлемым устройством защиты человека от удара током, во время выхода электроприбора из строя или пробоя изоляции. Для того чтобы контролировать состояние заземлителя, необходимо проводить периодические замеры, поскольку металлические части в земле подвержены коррозии. При разрушении металлических частей сопротивление контура падает и он прекращает выполнять свою защитную функцию. В данной статье мы рассмотрим приборы для измерения сопротивления заземления.

• Обзор приборов
• Принцип работы измерителей

Обзор приборов

Измеритель Ф4103-М1 делает проверку контура любых геометрических форм и размеров. Внешний вид устройства показан на фото:

Технические характеристики указаны в таблице:

Следующий в нашем обзоре — измеритель непосредственного отсчета определения активного сопротивления М416. Прибор проверенный временем, обладает высокой точностью и стабильностью. Вот так он выглядит:

Основные технические данные:

Проведение измерительных работ с помощью м416 показано на видео:

Современный микропроцессорный измерительный прибор ИС-10 следующий в нашем обзоре. ЖК дисплей, автоматический диапазон измерений, встроенная память последних сорока замеров. Ударопрочный корпус с защитой IP42. Ознакомиться с внешним видом можно на фото ниже:

Аппарат предназначен для замеров и тестирования элементов заземления двух-, трех-, четырехпроводным методом. Также с его помощью может быть выполнена проверка качества соединения проводников шины заземления и т.д.

Инструкция по эксплуатации более усовершенствованного измерителя ИС-20/1 демонстрируется на видео:

Ну и завершает наш список приборов для измерения сопротивления контура заземления — профессиональный аппарат MRU-101. Устройство может измерять удельное сопротивление грунта, подстраиваться под конкретную задачу, с помощью анализа и сбора данных. MRU-101 имеет память на последние четыреста замеров. Внешний вид измерителя:

Основные технические характеристики данного устройства:

Видеообзор MRU-101:

Принцип работы измерителей

Измерение сопротивления грунта происходит по классическому закону Ома (R=U/I). Источник напряжения в устройстве подает разность потенциалов на электроды и происходит замер тока через прибор. Получив данные, измеритель производит вычисление и выводит результат. На схеме ниже представлена схема замера:

Большинство измерений происходит по этому методу или близкие к данному принципу. Следуя инструкции к имеющемуся у вас в наличии прибору нужно установить измерительные электроды разнося их от основного заземления.

Работы производят в течении пару минут, за это время показания устанавливаются. Данную процедуру производят для каждого заземлителя отдельно. Более подробно узнать о том, как проводят замеры сопротивления заземляющего устройства, вы можете из нашей статьи.

Напоследок рекомендуем просмотреть видео, на котором наглядно показывается, как проводятся измерения одним из рассматриваемых нами аппаратом — Ф4103-М1:

Вот мы и рассмотрели основные приборы для измерения сопротивления заземления. Надеемся, предоставленная информация была для вас полезной!

Рекомендуем также прочитать:

• Как найти место повреждения кабеля
• Как сделать заземление в частном доме
• Как измерить сопротивление петли фаза-ноль

Измерители сопротивления заземления

От состояния общего контура заземления здания, сооружения или других объектов с действующими электроустановками зависит не только безопасность обслуживающего персонала и проживающих людей в жилых помещениях. Исправное состояние отдельных элементов системы заземления: общего контура, соединительных шин, проводов заземляющих корпуса электрооборудования и других составляющих, обеспечивает стабильную безаварийную работу электроустановок.

Металлические элементы контура заземления, особенно находящиеся под грунтом, подвергаются коррозии, конструкция постепенно разрушается и перестает выполнять свои функции по защите, оборудования и обслуживающего персонала. Поэтому требуется периодический контроль состояния системы заземления. Методика проверки последовательно описана в требованиях ПУЭ (Правила устройства электроустановок) Одним из важнейших параметров системы является сопротивление контура, для его измерения существует отработанная методика и специальные измерительные приборы. Читайте также статью ⇒ Заземление и зануление: назначение, отличие, особенности

Содержание

1. Принцип действия заземления
2. Основные требования к сопротивлению контура заземления на различных объектах
3. Зависимость сопротивления заземления от материалов и грунта
4. Необходимые условия для измерения сопротивления заземления
5. Виды приборов для измерения сопротивления заземления
6. Прибор для измерения сопротивления М-416
7. Измеритель сопротивления заземления ИС-10
8. Измеритель сопротивления заземления СА 6412
9. Измеритель сопротивления заземления–1820 ER
10. Измеритель сопротивления заземления SEW 2705 ER
11. Часто задаваемые вопросы

Принцип действия заземления

Металлические корпуса оборудования на производственных предприятиях и бытовые приборы в жилых помещениях, по требованиям ПУЭ и других нормативных актов, руководящих документов подлежат заземлению. Эта мера обеспечивает безопасность потребителей электроэнергии, пользователей бытовыми приборами и обслуживающий персонал электрооборудования.

Работает это следующим образом, при возникновении замыкания токопроводящей части фазного провода с элементами корпуса происходит выравнивание потенциалов всех замкнутых элементов. Напряжение между корпусом, фазой и заземляющим контуром становится одинаковым. Следовательно, нет разницы потенциалов между землей и полом в помещении. При прикосновении к корпусу оборудования ток не будет переткать с корпуса через человеческое тело в пол или другое оборудование, таким образом, исключается поражение электрическим током.

Основные требования к сопротивлению контура заземления на различных объектах

Одним из важнейших параметров системы заземления является сопротивление контура, контрольные измерения которого производится не реже чем один раз в год, после окончания монтажных работ. В сетях на промышленных объектах, где нейтрали понижающих трансформаторов, генераторов заземляются на общий контур заземления, в однофазных сетях жилого фонда с любыми источниками питания контуры заземления в любое время года с любым составом грунта должны иметь установленную ПУЭ величину сопротивление.

Напряжение в сети электропитания	220- 127	380-220	660-380
Сопротивление с естественными заземлителями (Ом)	60	30	15
Сопротивление контура с повторными заземлителями (Ом)	8	4	2

Для электрических сетей с линейным напряжением 220 – 380В, это сопротивление в пределах 2-8 Ом, для однофазных сетей жилых домов, офисов, административных зданий допускается до 30 Ом. Точные значения для объектов различного назначения определены в ПУЭ и – (Правила технической эксплуатации электроустановок потребителей) ПУЭ в пункте 1.8.39, представлена таблица 1.8.38 и в ПТЭЭМ таблица №36 приложение №3.

Зависимость сопротивления заземления от материалов и грунта

Удельное сопротивление системы заземления в большой степени зависит от состава грунта, наиболее удачными с точки зрения проводимости считаются:

• Глина – 80 Ом/м;
• Чернозем – 80 Ом/м;
• Суглинок – 100 Ом/м.

Песчаные почвы в плане сопротивления не стабильны, влажность сильно расширяет интервал возможных величин 10 – 4000 Ом. Каменистые породы считаются наихудшим вариантом для закладки контура заземления, щебень имеет сопротивление в пределах от 3-5 тысяч Ом/м, цельные гранитные породы до 20000Ом/м.

Состав грунта	Ом/м
Известняк поверхностный	5 050
Гранит	2 000
Базальт	2 000
Песчаник	1 000
Гравий с однородными элементами	800
Влажный песок	800
Гравий с глиной	300
Чернозёмные грунты	200

Смеси глины песком	150
Глина средней твердости	60
Сланцы с глиной	55
Суглинок пластичный	30
Эластичная глина	20
Водоносные слои под грунтом	5

В чистом виде грунт редко встречается, в большинстве случаев это смешанные виды, поэтому для разных вариантов сделаны расчеты и сведены в справочную таблицу.

Необходимые условия для измерения сопротивления заземления

Независимо от того, какие приборы используются в процессе измерения сопротивления, работающий персонал обязан соблюдать меры безопасности. Используются диэлектрические боты, перчатки и инструменты с изолированными ручками. При сборке элементов схемы измерения провода подключаются, в первую очередь к заземленному вспомогательному электроду, потом к измерительному прибору.

Замеры сопротивления проводятся в период их наибольшего значения это летний и зимний сезоны. При грозе, дожде и большой влажности измерения проводить запрещено. На точность измерений влияет расположение измерительных дополнительных заземлителей к элементам конструкции контура и расстояния между ними. Дополнительные электроды должны располагаться не ближе 10м от вертикальных заземлителей контура, металлических труб водопровода, канализации и других коммуникаций. Забиваются электроды в улежавшийся плотный грунт на глубину более 0,5м. В качестве электродов могут быть использованы естественные заземлители не связанные с контуром, на котором производится измерение.

Совет№1 для точности рекомендуется проводить 2-3 измерения, меняя место расположения измерительных штырей, разница в этих измерениях не должна составлять 5%.

Виды приборов для измерения сопротивления заземления

Производители производят большое количество различных моделей приборов для измерения сопротивления заземляющих конструкций. Все приборы можно разделить на несколько видов:

• Стрелочные модели с автономными источниками питания в виде малогабаритного генератора, который вращается вручную;
• Стрелочные с автономными источниками питания на гальванических батареях;
• Цифровые приборы с жидкокристаллическим дисплеем, питанием от батареек и бесконтактными измерительными клещами.

В каждом виде существует большое количество модификаций, которые имеют свои преимущества и недостатки при определенных условиях эксплуатации. Рассмотрим наиболее популярные модели, которые востребованы у потребителей.

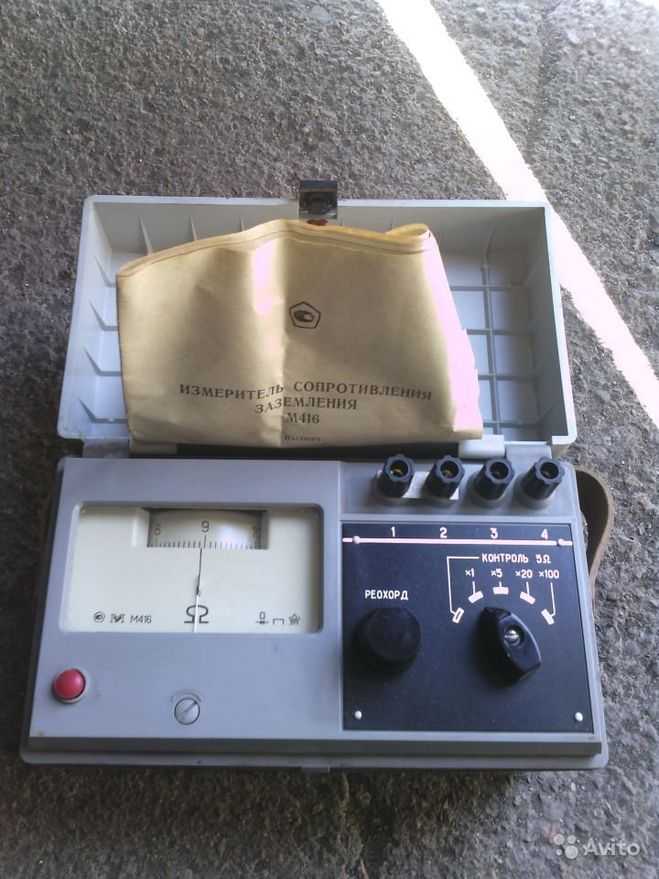

Прибор для измерения сопротивления М-416

Эта модель стрелочного прибора одна из самых старых, которая зарекомендовала себя, простотой в использовании, высокой надежностью и достаточной точностью измерений. Конструкция прибора выполнена по методике исполнения стрелочного омметра с несколькими пределами измерений.

Прибор позволяет измерить не только активное сопротивление конструкции контура, но и сопротивление грунта, в котором он установлен.

Технические характеристики

Пределы измерения Ом	Величины сопротивлений дополнительных измерительных штырей Ом
	R1	R2	R3
0,10 – 10,0	0,10 – 10,0	500,0	500,0
0,50 — 50,0	0,50 – 50,0	1000,0	1000,0
2,0 – 200,0	2,0 – 200,0	2500,0	2500,0
10,0 -1000,0	10,0 – 1000,0	5000,0	5000,0

Погрешность при измерении рассчитывается с учетом пределов измерения и сопротивлений измерительных штырей, по формуле:

• 5 + (N/Rx-1) – плюс минус от измеренного значения;
• N – наибольшее значение выбранного предела измерений;
• Rx – измеренное сопротивление контура;
• Питается прибор от батарей 4,5 В;
• Общее напряжение на зажимах прибора в разомкнутом состоянии измерительной цепи 13В;
• Комплекта батарей хватает на 1000 замеров;
• Весит прибор около 3кг, габариты 24,5x14x17см.

Измеритель сопротивления заземления ИС-10

Это современный цифровой прибор на микропроцессоре с жидкокристаллическим дисплеем, куда в цифровом виде выводятся результаты измерений.

Встроенное запоминающее устройство способно фиксировать 40 измеряемых параметров. Корпус выполнен с обрезиненной оболочкой со степенью защиты IP42. Устройство имеет возможность проводить измерения по двух проводной, трех и четырехпроводной схеме.

Бесконтактные клещи позволяют, производить замеры не разрывая цепи на отдельных участках.

Измеритель сопротивления заземления СА 6412

Модель позволяет производить измерения сопротивления заземления бесконтактными клещами, не отключая электроустановку. Общий предел измерения 0.1 – 1200 Ом, по току от 1 мА – 30А. Корпус прибора имеет высокую прочность благодаря композитному материалу «Lexan®», составные элементы клещей выполнены двойным слоем стенок. Внутренний диаметр клещей позволяет обхватывать заземляющие проводники Ø-32мм.

Основные особенности конструкции:

• Не требуется вспомогательных электродов и соединительных проводов;
• При коротком замыкании, когда сопротивление меньше 0.1 Ом срабатывает индикатор;
• Имеются индикаторы помех в измеряемой цепи и при открытии клещей во время замеров;
• Индикатор заряда батарей своевременно укажет на низкий уровень зарядки;
• Прибор обладает функцией самотестирования и удержания измеренных показаний;
• Опция установки пороговых значений обеспечивает удобные условия измерений при темноте.

Технические Параметры	Величин Значений
Частота генератора, на которой измеряется сопротивление	2,400 кГц
Частота измеряемого тока	от 45 до 800 Гц
Ток перегрузки	100 А — постоянно 200 А — < 5 секунд 50 / 60 Гц
Диэлектрическая прочность	2500 В
Батарея питания	9 В (типа «Крона») или Ni/Cd аккумуляторы
Ресурс батареи	До 1500 измерений, приблизительно 8 часов непрерывной работы
Интервал рабочих температур	от -11° до + 54° С
Ø захвата бесконтактных клещей	32 мм
Ширина открытого захвата	35 мм
Степень защиты корпуса	IP 30

Читайте также статью: → «Чем отличается заземление от зануления?».

Измеритель сопротивления заземления–1820 ER

Одна из моделей цифровых приборов с жк дисплеем, пределы измерения 0.01 – 2000Ом, с функцией удержания показаний, питается от батарей.

Особенности технических характеристик

• Тестовый ток в режиме измерения сопротивления составляет 2мА, что позволяет производить работы без отключения электроустановки от источника питания.
• В составе комплектации предусматривается наличие штатных проводов для сборки схемы и измерительных штырей, что значительно повышает точность измерений;
• Прибор позволяет измерять пошаговое напряжение.
• 1820 ER пользуется у потребителей хорошим спросом по причине простоты в использовании, малых габаритах и весе примерно 1кг, относительно не большая цена, доступная для частных лиц и организаций 14500Р.

Измеритель сопротивления заземления SEW 2705 ER

Большим спросом пользуется у профессиональных электриков, и имеет малые габариты и удобен в применении, напоминает обычный мультиметр со стрелочной шкалой.

Основные особенности и технические характеристики

• По двухпроводной схеме измеряет сопротивление заземления до 1000Ом;
• Более точные измерения делаются по трехпроводной схеме;
• Шаговое напряжение измеряется до 30В;
• Тестовый ток в пределах 2мА, что позволяет производить измерения, на работающей электроустановке, без отключения электропитания;
• Шкала стрелочная разработчики сознательно отказались от цифрового варианта с целью повышения точности в данном интервале измерений.
• Индикатор уровня зарядки батарей питания.

Пример различных схем для измерения:

А – измерение пошагового напряжения;

В – Точные измерения в трехпроводном режиме;

С – Грубые измерения в двухпроводном режиме.

Существует много методик и схем для измерения сопротивления заземления:

• Двухпроводная схема;
• Трехпроводная;
• Четырехпроводная;
• Метод пробного электрода;
• Компенсационный способ и другие.

Все эти методы имеют свои преимущества и недостатки в конкретных случаях с соответствующими приборами, эта тема требует детального рассмотрения в отдельной статье.

Совет №2 Измерения рекомендуется делать по той схеме, которые указаны в инструкции по эксплуатации на прибор, эта методика однозначно проверена и протестирована, поэтому измерения будут точнее. На корпусах и крышках некоторых приборов указаны схемы подключения.
Измерения всеми этими приборами осуществляется по классическому принципу, цифровой процессор высчитывает сопротивление по закону Ома R = U\I.

• Не учитываются требования к расстоянию между измерительными штырями и контуром заземления, обычно это 10 м;
• Измеряя сопротивление контура, забывают измерить сопротивление линии с заземленной нейтралью. Это очень важно, особенно когда присутствуют элементы с повышенной коррозией;
• Для точности и надежности. Проведите 2-3 измерения с разными местами установки измерительных штырей, особенно сделайте измерения, где большая вероятность разрушения элементов контура от коррозии.

Читайте также статью: → «Методики проверки заземления в розетке, подробное описание способов».

Часто задаваемые вопросы

1. Вы пишите, что надо делать несколько замеров меняя место положения штырей, а какое измерение принимать за правильное?

Да, разница между ними не должна превышать 5%, можно принять среднеарифметическую величину, но для надежности у электриков принято за истинное значения принимать самую малую величину сопротивления.

2. А почему нельзя провести измерения обычным мультиместром?

Для себя можно, но эти измерения будут с очень большими погрешностями и ни одна контролирующая организация их учитывать не будет. Сопротивление заземления должна проводить Электролаборатория один раз в год с составлением протокола.
